Produkttyp	Dynamisches Mikrofon
Richtcharakteristik	Niere
Frequenzgang	50 Hz – 15 kHz
Ausgangsimpedanz	150 Ω
Empfindlichkeit	-56 dBV/Pa (1,6 mV)
Steckertyp	3-poliger XLR-Stecker
Gehäuse	Druckguss, matt schwarz
Kapsel	Dynamisch, beheizt
Schalter	Ein/Aus (SM48S)
Gewicht	298 g
Abmessungen	Länge 165 mm, Durchmesser 51 mm
Betriebsbedingungen	Temperatur -20°C bis +74°C
Zubehör im Lieferumfang	Mikrofonklemme, Schutztasche, Bedienungsanleitung
Reinigung	Mikrofonkorb mit mildem Reinigungsmittel reinigen, Kapsel nicht berühren
Wartung	Regelmäßige Reinigung des Windschutzes
Ersatzteile	Windschutz, Kabel (separat erhältlich)
Sicherheit	Nicht in Flüssigkeiten tauchen, vor Feuchtigkeit schützen

Häufig gestellte Fragen - SM48S SHURE

Wie schließe ich das Shure SM48S an?

Verbinden Sie das Mikrofon über ein XLR-Kabel (3-polig) mit einem geeigneten Mischpult oder Audio-Interface. Der Schalter am Mikrofon bietet Ein/Aus-Funktion.

Welche Richtcharakteristik hat das SM48S?

Das SM48S hat eine Nierencharakteristik, die Schall von vorne aufnimmt und Störgeräusche von hinten reduziert.

Kann ich das SM48S für Gesang und Sprache verwenden?

Ja, es ist für Gesang und Sprache optimiert, mit einem klaren, verständlichen Klang und unterdrückt Hintergrundgeräusche.

Wie reinige ich den Mikrofonkorb?

Entfernen Sie den Korb und reinigen Sie ihn mit mildem Reinigungsmittel und Wasser. Trocknen Sie ihn vollständig, bevor Sie ihn wieder anbringen. Die Kapsel nicht berühren.

Benötigt das Mikrofon Phantomspannung?

Nein, das SM48S ist ein dynamisches Mikrofon und benötigt keine Phantomspannung. Es funktioniert nur mit einem XLR-Kabel und Mischpult.

Welches Kabel ist geeignet?

Verwenden Sie ein symmetrisches XLR-Kabel (3-polig, männlich auf weiblich) für optimale Signalübertragung und Störunterdrückung.

Kann ich den Mikrofonkorb austauschen?

Ja, der Mikrofonkorb (Windschutz) ist austauschbar. Ersatzteile sind separat erhältlich, z. B. über den Shure-Service.

Wie lagere ich das Mikrofon richtig?

Lagern Sie das Mikrofon in der mitgelieferten Schutztasche an einem trockenen, staubfreien Ort bei Raumtemperatur. Vermeiden Sie extreme Feuchtigkeit.

Gibt es eine Garantie?

Shure gewährt auf dieses Produkt eine 2-jährige Garantie ab Kaufdatum. Bewahren Sie den Kaufbeleg auf.

Wie reduziere ich Rückkopplungen?

Positionieren Sie das Mikrofon hinter den Lautsprechern, nutzen Sie die Nierencharakteristik und verringern Sie die Verstärkung bei problematischen Frequenzen.

BEDIENUNGSANLEITUNG SM48S SHURE

Dynamisch, Tauchspule

Frequenzgang

55...14.000 Hz (siehe Abbildung 1)

Richtcharakteristik

Nierenförmig, frequenz-unabhäningig und symmetrisch zur Mikrofonachse (siehe Abbildung 2)

Impedanz

Die Nenn-impedanzen betragen 150 Ω. Vorgesehen für den Anschluss an niederohmige Mikrofoneingänge, die für Quellimpe-danzen von 150 Ω bemessen sind.

Übertragungsfaktor (bei 1 kHz)

Feldleerlaufbertragungsfaktor*......-57,5 dBV/Pa (1,3 mV)

*1 Pa = 94 dB SPL

Polarität

Positiver Schalldruck ergibt positive Spannung am Anschlußstift 2, gemessen tum Anschlußstift 3 (siehe Abbildung 3)

Gesamtabmessungen

Siehe Abbildung 4

Nettogewicht

370 g

Schalter

SM48

SM48S (mit netz ein/aus-kopf)

ZULASSUNG

Zur CE-Kennzeichnung berechtigt. Entspricht der EU-Richtlinie über elektromagnetische Verträglichkeit 89/336/EEC. Erfüllt die Prüfungs- und Leistungskriterien der europäischen Norm EN 55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leichtindustriegebiete (E2).

MITOELIEFERTES ZUBEHÖR

Stativhalterung....A25D

Tragetasche.... 26A13

SONDERZUBEHÖR

Windschutz ...... A58WS

Tischständer....S37A

Schwingungsisolierter Tischständer S39A

Kabel ......C25F

ERSATZTEILE

Kapsel ......R136

Anschlusskupplung .... RK40P

Einsprechkorb RK248G

Ein-/Ausschalter (SM48S).... RK81S

Weitere Informationen hinsichtlich Service oder Ersatzteile erhalten Sie vom Shure-Zentral-Kundendienst unter der Nummer 1-800-516-2525. Außerhalb der Vereinigten Staaten von Amerika wenden Sie sich Bitte an das entsprechende autorisierte Service-Center Ihres Landes.

TIPICI DIAGRAMMI POLARI
FIGURE 1 – ABBILDUNG 1 – FIGURA 1 FIGURE 2 – ABBILDUNG 2 – FIGURA 2

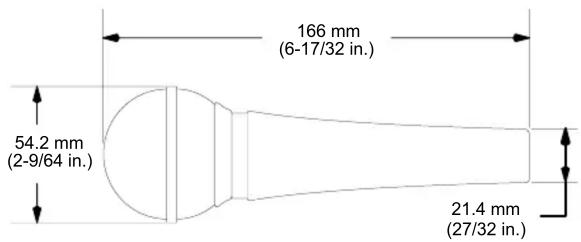

OVERALL DIMENSIONS – DIMENSIONS HORS TOUT
GESAMTABMESSUNGEN – DIMENSIONES TOTALES – DIMENSIONI TOTALI
FIGURE 3 – ABBILDUNG 3 – FIGURA 3

CARTRIDGE – CARTOUCHE – KAPSEL CÁPSULA – CARTUCCIA
CONNECTOR – PRISE – ANSCHLUßKUPPLUNG ENCHUFE – CONNETTORE

SM48

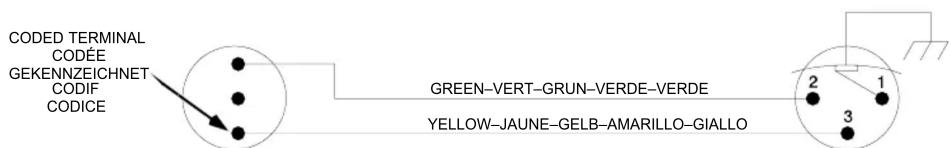

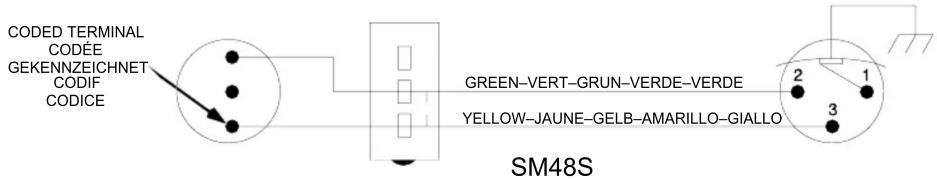

INTERNAL CONNECTIONS – CONNEXIONES INTERNES
INTERNE SCHALTUNGEN – CONEXIONES INTERNAS
COLLEGIAMENTI INTERNI
FIGURE 4 – ABBILDUNG 4 – FIGURA 4

SHURE®
