BEDIENUNGSANLEITUNG DEK 232 Fuba
Installations- und Gebrauchsanleitung
HINWEIS
Lesen Sie diese Betriebsanleitung aufmerksam durch ! Sie enthält wichtige Informationen über Installation, Umgebungsbedingungen und Wartung des Geräts. Bewahren Sie diese Betriebsanleitung für den späteren Gebrauch und für die Übergabe im Falle eines Eigentümer- bzw. Betreiberwechsels auf.
Auf der Fuba-Internetseite www.fuba.de steht Ihnen eine PDF-Datei dieser Anleitung (ggf. in einer aktualisierten Version) zum Download zur Verfügung.
Fuba bestätigt, dass die Informationen in dieser Anleitung zum Zeitpunkt des Drucks korrekt sind, behält sich aber das Recht vor, Änderungen an den Spezifikationen, der Bedienung des Gerätes und der Betriebsanleitung ohne vorherige Ankündigung durchzuführen.
1.
Produkthinweis
Sie haben ein Gerät der Marke Fuba gekauft. Seit über 60 Jahren stehen wir für innovative Technik und höchste Fertigungsqualität in der Empfangs- und Netzwerktechnik.

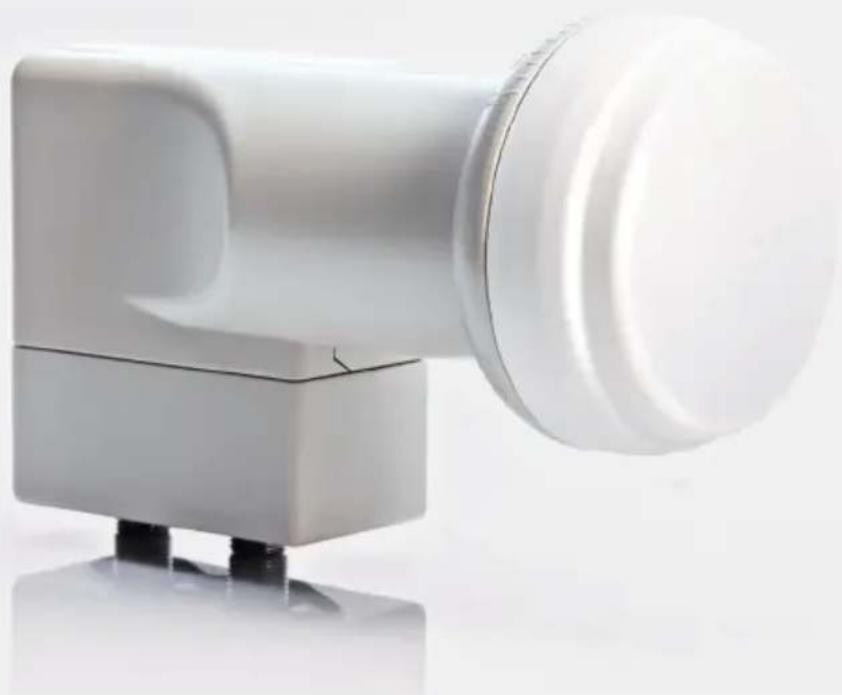

Das Fuba LNB DEK 232 zeichnet sich durch hervorragende technische Eigenschaften wie geringe Stromaufnahme, geringes Rauschmaß und hohe Linearität aus.
Das DEK 232 ist ein Wideband-LNB, welches an zwei Anschlüssen alle vier Empfangsebenen des Satelliten zur Verfügung stellt. Dabei werden an einem Ausgang die Empfangsebenen Horizontal Low- und High
2.
Sicherheitsvorschriften
Hiermit erklärt die Fuba Vertriebs-GmbH, dass das LNB DEK 232 den Richtlinien 2014/53/EU entspricht. Der vollständige Text der CE-Konformitätserklärung ist unter folgender Internetad-
und am zweiten Ausgang die Empfangsebenen Vertikal Low- und High empfangen.
Durch diese spezielle Technik können mit den Einkabelschaltern Fuba FMU 544 und FMU 584 und zwei DEK 232 zwei Satelliten mit nur vier Ableitungen von tder Antenne empfangen werden.
Bitte beachten Sie, dass das Fuba DEK 232 nur mit entsprechenden Geräten, die für die Verwendung von Wideband-LNBs frei gegeben sind, zu verwenden ist.
resse im Downloadbereich verfügbar: www.fuba.de/ fuba-dek-232-wideband-lnb.html
3.
CE-Erklärung
Hiermit erklärt die Fuba Vertriebs-GmbH, dass das LNB DEK 232 den Richtlinien 2014/53/EU entspricht. Der vollständige Text der CE-Konformitätserklärung ist unter folgender Internetad-
resse im Downloadbereich verfügbar:
www.fuba.de/
fuba-dek-232-wideband-lnb.html
4.
Entsorgung
Nach den einschlägigen EU-Richtlinien darf dieses Gerät nicht zusammen mit den kommunalen Abfällen entsorgt werden. Verwenden Sie die lokale Abfallsammlung und Recycling-Systeme.
Unsere Produkte und Verpackungen unterliegen den Regelungen des Elektro- und Verpackungsgesetzes.
Als umweltbewusster Hersteller ist die Fuba Vertriebs-GmbH bei den entsprechenden Stellen registriert.
Verpackungsregister LUCID:
ZSVE-Reg.-Nr. DE 3019 2553 4276 8
Elektro-Altgeräteregister:
WEEE-Reg.-Nr. DE 607 937 86
5.
Inbetriebnahme
Um einen einwandfreien Empfang zu gewährleisten, muss die Satellitenantenne an einem festen und senkrecht stehenden Mast oder an einer sicher befestigten Wandhalterung angebracht werden.
Montieren Sie das LNB und messen Sie die Satellitenantenne exakt auf den gewünschten Satelliten ein.
Verbinden Sie das LNB mit einem Einkabelmultischalter. Achten Sie darauf, dass die Empfangsebenen des LNBs den richtigen Eingängen des Multischalters zugeordnet werden.
Der Multischalter verteilt die Signale des DEK 232 auf fast beliebig viele Teilnehmer anschlüsse.
6.

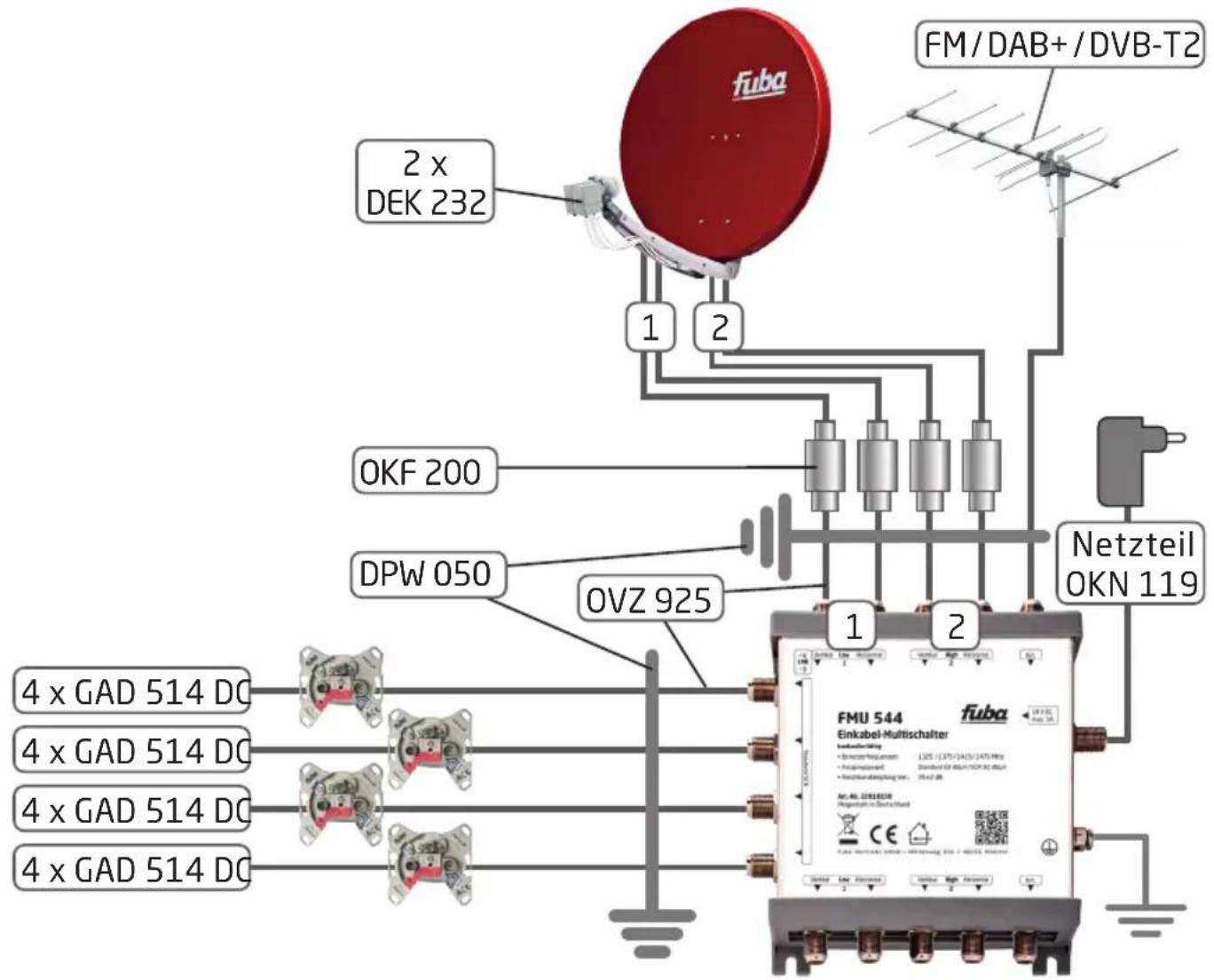

Anschlussbeispiel
Technische Daten
| Typ: DEK 232 | |
| Art.-Nr.: 29103031 | |
| Ausgänge: 2 | |
| Eingangsfrequenzbereich: 10,70...12,75 GHz | |
| LO-Frequenz: 10,40 GHz | |
| Ausgangsfrequenzbereich: 300...2350 MHz | |
| Verstärkung: 55 dB | |
| Stromaufnahme: typ. 150 mA | |
| Feedhorn: | 40 mm ∅ |
| Gewicht: 185 g |
Fuba Vertriebs-GmbH
Höltenweg 101
48155 Münster
Telefon: 02 51 609 40 900
Telefax: 02 51 609 40 990
info@fuba.de
www.fuba.de
