BEDIENUNGSANLEITUNG Streamline D-Power

WARNUNG: Lesen Sie die gesamte Montageanleitung, um sich vor dem Betrieb mit den Produktfunktionen und Sicherheitshinweisen vertraut zu machen.

Als Benutzer dieses Produkts sind ausschließlich Sie für einen Betrieb verantwortlich, der weder Sie selbst noch andere gefährdet, bzw. der weder das Produkt noch Eigentum anderer beschädigt.

DIES IST KEIN SPIEL-ZEUG! Nicht für Kinder unter 14 Jahren.

• Halten Sie stets einen Sicherheitsabstand in alle Richtungen zu Ihrem Modell ein, um Kollisionen und Verletzungen zu vermeiden. Dieses Modell wird über ein Funksignal gesteuert. Funksignale können von außerhalb gestört werden, ohne dass Sie darauf Einfluss nehmen können. Störungen können zu einem vorübergehenden Verlust der Steuerungskontrolle führen.
• Betreiben Sie Ihr Modell stets auf offenen Geländen - weit ab von Autos, Verkehr und Menschen.
• Befolgen Sie die Anweisungen und Warnungen für dieses Produkt und

jedwedes optionales Zubehörteil (La-degeräte, wieder aufladbare Akkus etc.) stets sorgfältig.

• Halten Sie sämtliche Chemikalien, Kleinteile und elektrische Komponenten stets außer Reichweite von Kindern.
• Betreiben Sie Ihr Modell niemals mit schwachen Senderbatterien.
• Behalten Sie das Modell stets im Blick und unter Kontrolle.
• Verwenden Sie nur vollständig aufgeladene Akkus.
• Behalten Sie den Sender stets eingeschaltet, wenn das Modell eingeschaltet ist.
• Entfernen Sie stets den Akku, bevor Sie das Modell auseinandernehmen.
• Halten Sie bewegliche Teile stets sauber.
  • Halten Sie die Teile stets trocken.
• Lassen Sie die Teile stets auskühlen, bevor Sie sie berühren.
• Entfernen Sie nach Gebrauch stets den Akku.
• Stellen Sie immer sicher, dass der Failsafe vor dem Flug ordnungsge- mäß eingestellt ist.
• Betreiben Sie das Modell niemals mit beschädigter Verkabelung.
• Berühren Sie niemals sich bewegen- de Teile.

HINWEISE ZUM UMWELTSCHUTZ

Dieses Produkt darf nicht mit anderem Abfall entsorgt werden. Stattdessen obliegt es dem Benutzer,

das Altgerät an einer designierten Recicycling-Sammelstelle für elektrische und elektronische Geräte abzugeben. Die getrennte Sammlung und Wiederverwertung Ihres Altgeräts zum Zeitpunkt der Entsorgung hilft Rohstoffe zu sparen und sicherzustellen, dass bei seinem Recicycling die menschliche Gesundheit und die Umwelt geschützt werden. Weitere Informationen, wo Sie Ihr Altgerät zum Recicycling abgeben können, erhalten Sie bei Ihrer lokalen Kommunalverwaltung, Ihrem Haushaltsabfall Entsorgungsdienst oder bei der Verkaufsstelle Ihres Produkts.

KONTAKT

D-POWER MODELLBAU Inhaber Horst Derkum Blaubach 26-28 60676 Köln, Deutschland

[phone]

[phone]

[e-mail]

www.d-power-modellbau.com

d-power modellbau

EINLEITUNG

Herzlichen Glückwunsch zum Erwerb dieses D-Power® Modellflugzeuges. Der Bau dieses Modells setzt einige Grundkenntnisse mit Modellbauprodukten voraus. Die folgenden Bauschritte sind daher als Lösungsvorschlag zu verstehen, da bestimmte Ausführungen einer bestimmten Geschmacksabhängigkeit unterliegen.

LESEN SIE VOR DER MONTAGE DIESE ANLEITUNG SORGFÄLTIG DURCH. Beachten Sie bitte die aktuelle Kennzeichnungspflicht für Flugmodelle. Soll- ten Sie Fragen dazu haben oder Unterstützung brauchen wenden Sie sich gerne an das Team von D-Power® oder an ihren Fachhändler.

SPEZIFIKATIONEN

FLÄCHENPROFIL RG15 8.9% modifiziert

BENÖTIGTES ZUBEHÖR

MOTOR D-Power® AL 35-08

BEC D-Power ^® Comet 60A

SERVO HÖHENRUDER 1x D-Power® DS-225BBMG

SERVO SEITENRUDER 1x D-Power® DS-225BBMG

SERVO QUERRUDER 2x D-Power® DS-140BBMG

SERVO WÖLBKLAPPEN 2x D-Power® DS-140BBMG

AKKU LiPo 3S 5000mAh

SPINNER Im Lieferumfang enthalten

MPX® STECKER Fertig eingebaut

SONSTIGES Schraubensicherungslack

SENDER Mindestens 6 Kanäle

EMPFÄNGER Mindestens 6 Kanäle

POWER®

MONTAGE DER QUERRUDERSERVOS

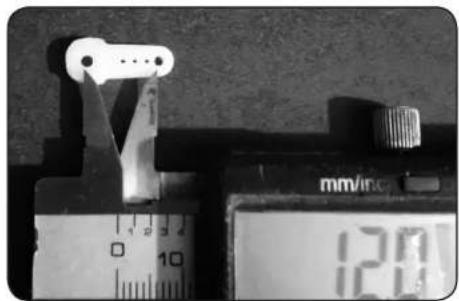

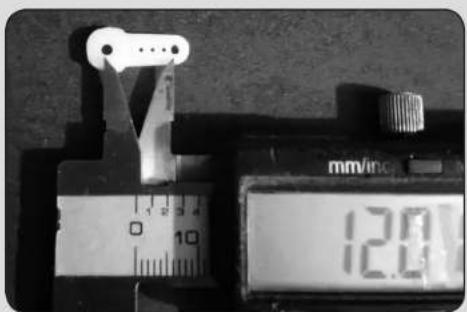

01 Den Servohebel für das Querruderservo auf 12mm ablängen (siehe Abb.) und das Loch zum Anschluss der Gestänge auf 1.5mm aufbohren.

mm/mc 12.0

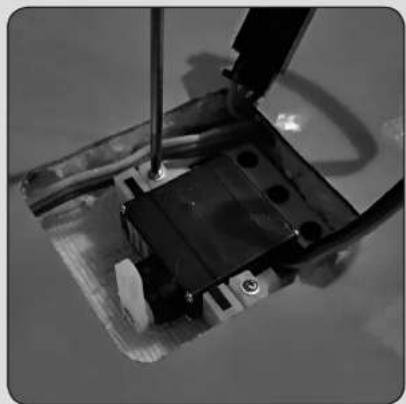

03 Das Servo mit beiden Schrauben am Servorahmen im Servoschacht befestigen. Das Servoanschlusskabel mit dem bereits in der Tragfläche eingezogenen Verlängerungskabel verbinden und das Kabel im Schacht verstauen.

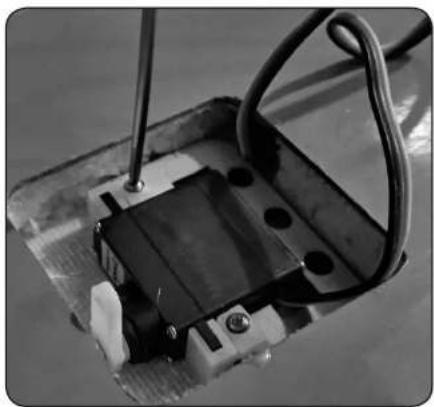

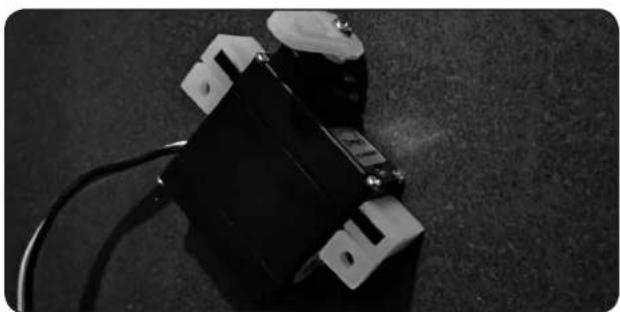

02 Das Servo in Mittelstellung bringen und den Servohebel rechtwinklig auf das Servo schrauben. Die Flächenbefestigungsadapter links und rechts am Servo montieren.

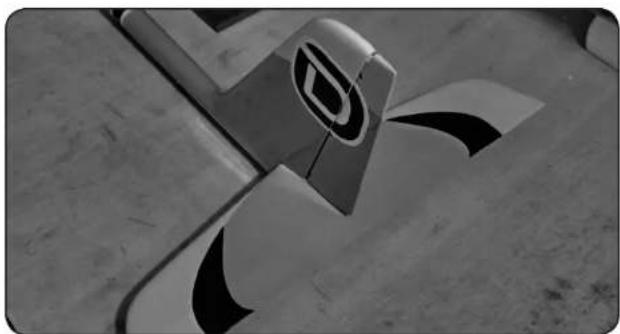

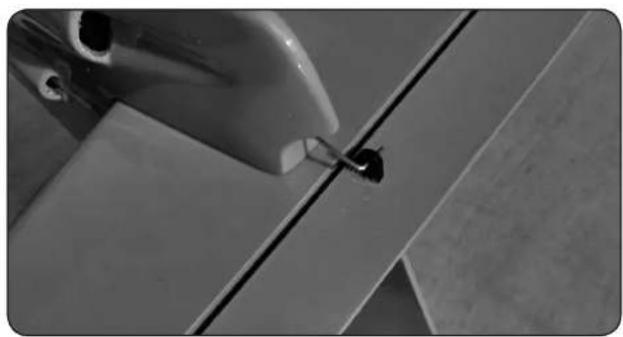

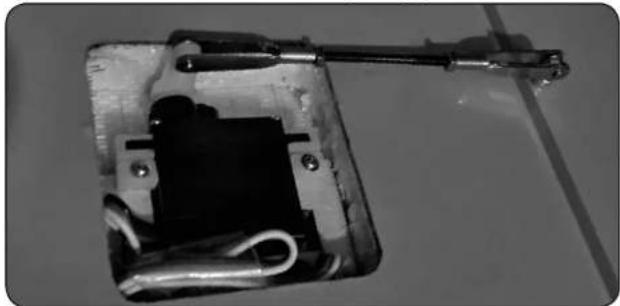

04 Das fertige Anlenkgestänge mit dem Servo und dem Ruderhorn der Querruderklappe verbinden. Das Gestänge durch drehen justieren, sodass das die Querruderklappe genau mittig steht. HINWEIS: Die Gabelköpfe und Muttern mit Schraubensicherungslack gegen verdrehen sichern.

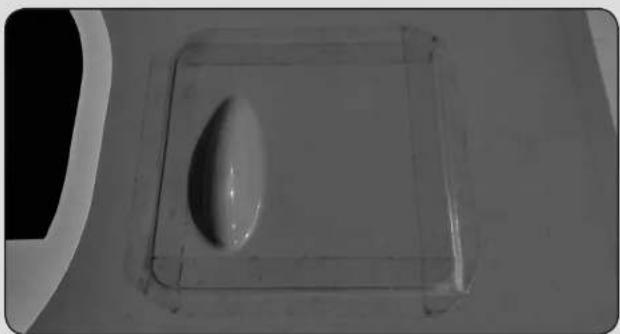

05 Die Servoschachtabdeckung mit Tesa befestigen. Bauschritt 1 – 5 bei zweiter Tragflächenhälfte wiederholen.

06 Den Servohebel für das Wölbklappenservo auf 12mm ablängen (siehe Abb.) und das Loch zum Anschluss der Gestänge auf 1.5mm aufbohren.

mm/m 12.0

07 Das Servo in Mittelstellung bringen und den Servohebel rechtwinklig auf das Servo schrauben. Die Flächenbefestigungsadapter links und rechts am Servo montieren.

08 Das Servo mit beiden Schrauben am Servorahmen im Servoschacht befestigen. Das Servoanschlusskabel mit dem bereits in der Tragfläche eingezogenen Verlängerungskabel verbinden und das Kabel im Schacht verstauen.

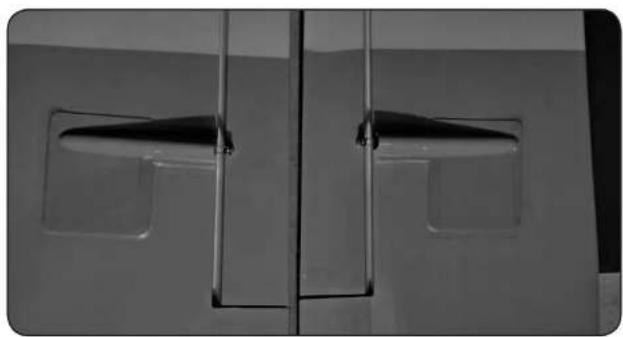

09 Fertiges Gestänge am Servo und am Ruderhorn der Wölbklappe einkipsen. Das Gestänge durch drehen justieren, sodass die Wölbklappe genau mittig steht. HINWEIS: Die Gabelköpfe und Muttern mit Schraubensicherungslack gegen verdrehen sichern.

10 Die Servoschachtabdeckung mit Tesa befestigen.

11 Die Wölklappengestängeabdeckung mit Tesa befestigen. Bauschritte 6 – 11 bei zweiter Tragflächenhälfte wiederholen.

MONTAGE DES HÖHENLEITWERKS

12 Das Höhenleitwerk am Heck des Rumpf einführen.

Das Anlenkgestänge in dem Ruderhorn der Höhenruders einhängen.

14 Das Höhenleitwerk nun mit der passenden Schraube am Rumpf befestigen. HINWEIS: Die Schraube soweit eindrehen, dass das Seitenruder nicht die Schraube berührt.

136.0 OFF ZERAD

MONTAGE DER HÖHEN- UND SEITENRUDERSERVOS

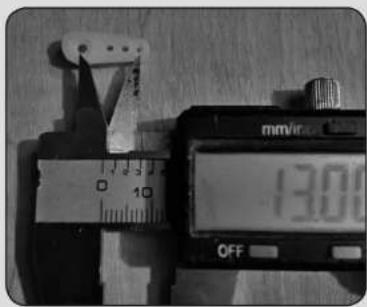

15 Die beiden Servohebel für das Höhen- und Seitenruderservo auf 13mm ablängen (siehe Abb.) und das Loch zum Anschluss der Gestän ge auf 1.5mm aufbohren.

Beide Servos in Mittelstellung bringen und Servohebel rechtwinklig auf die Servos schrauben.

mm/m 13.00 OFF

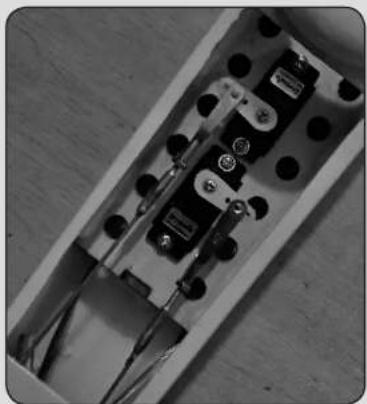

16 Die Servos mit Schrauben im Servo / RC Brettchen befestigen. Die beiden Anlenkgestänge vom Leitwerk mit den Servos verbinden. Die Gestänge durch drehen justieren, sodass die Ruder des Leitwerks genau mittig stehen.

HINWEIS: Die Gabelköpfe und Muttern mit Schraubensicherungslack gegen verdrehen sichern.

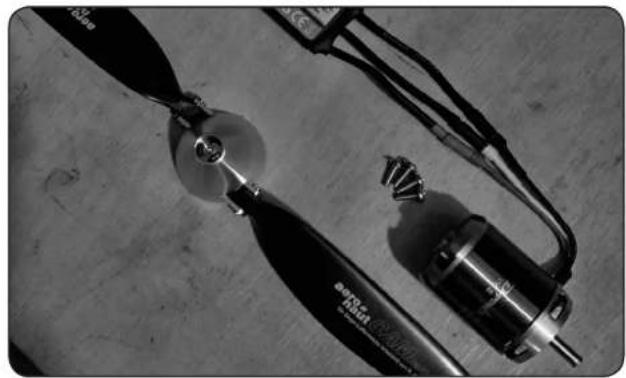

17 Befestigen Sie den Motor mit passenden Schrauben (Schraubenlänge berücksichtigen!) am Motorspant. Schrauben gegen lösen mit Schraubensicherungslack sichern. Spinner und Luftschraube auf der Motorwelle befestigen.

18 Die noch übrigen RC Komponenten wie Empfänger und Akku einbauen. Nun kann der Sender programmiert werden. Die Ruderausschläge und der Schwerpunkt können den nachstehenden Tabellen entnommen werden. Bei den angegebenen Werten handelt es sich um Richtwerte.

RUDERAUSSCHLÄGE

Funktion Normal Extrem

Höhenruder	▲ 7 mm▼ 7 mm	▲ 10 mm▼ 10 mm	@ 40% Expo
Seitenruder	◀ 20 mm▶ 20 mm	◀ 20 mm▶ 20 mm
Querruder	▲ 13 mm▼ 6 mm	▲ 16 mm▼ 8 mm	@ 40% Expo
Wölbklappen	▲ 2 mm▼ 35 mm	▲ 2 mm▼ 35 mm

SCHWERPUNKT

Unser empfohlener Schwerpunkt befindet sich bei etwa 65 bis 70 mm hinter der Nasenleiste.

RUMPF DPSTL220.1

TRAGFLÄCHEN SET (LINKS + RECHTS) DPSTL220.2

HÖHENLEITWERK DPSTL220.3

SEITENRUDER DPSTL220.4

KABINENHAUBE DPSTL220.5

ALUMINIUM SPINNER DPSTL220.6

TRAGFLÄCHENVERBINDER DPSTL220.7

SERVOABDECKUNGEN SET (4 STK.) DPSTL220.8

FÜR IHRE NOTIZENERSATZTEILE
