Produkttyp	HD-Farbvideokamera
Modell	Sony SRG-300H
Bildsensor	1/2,8-Zoll Exmor CMOS, ca. 2 Millionen Pixel
Objektiv	30-fach optischer Zoom, f=4,3–129 mm, F1,6–4,7
Videoausgang	HDMI (1080p, 1080i, 720p)
Schwenkbereich	±170°
Neigebereich	-20° bis +90° (Bildumkehr aus)
Maximale Schwenk-/Neigegeschwindigkeit	100°/s (Schwenk), 90°/s (Neige)
Mindestbeleuchtung	1,4 Lux (50 IRE, 30 fps, Empfindlichkeit OFF)
Stromversorgung	12 V DC (10,8–13,2 V DC), 16,8 W
Abmessungen (B×H×T)	157 × 164 × 163 mm
Steuerung	Infrarot-Fernbedienung, VISCA (RS-232/RS-422), LAN
Voreinstellungen	16 Positionen speicherbar
Bildstabilisator	Ja (für Vibrationen um 10 Hz)
Digitalzoom	Bis 360-fach (bei aktiviertem Digitalzoom)
Hintergrundlichtkompensation	Ja (Taste an der Fernbedienung)
Reinigung	Gehäuse mit weichem, trockenem Tuch reinigen; keine Lösungsmittel verwenden.
Sicherheit	Deckenmontage nur durch Fachpersonal; mitgeliefertes Drahtseil zur Absturzsicherung verwenden.
Mitgeliefertes Zubehör	Netzteil MPA-AC1, Infrarot-Fernbedienung RM-EV100, Deckenhalterung (A) und (B), Drahtseil, Schrauben, VISCA RS-422-Stecker, Bedienungsanleitung (CD-ROM)
Ersatzteile	Erhältlich beim Sony-Händler

Häufig gestellte Fragen - SRG-300H SONY

Wie schalte ich die Kamera ein?

Schließen Sie die Kamera über das mitgelieferte Netzteil an eine Steckdose an. Die POWER-Lampe leuchtet auf. Nach 15–30 Sekunden wird das Bild angezeigt. Alternativ können Sie die Kamera mit der POWER-Taste auf der Infrarot-Fernbedienung ein- und ausschalten.

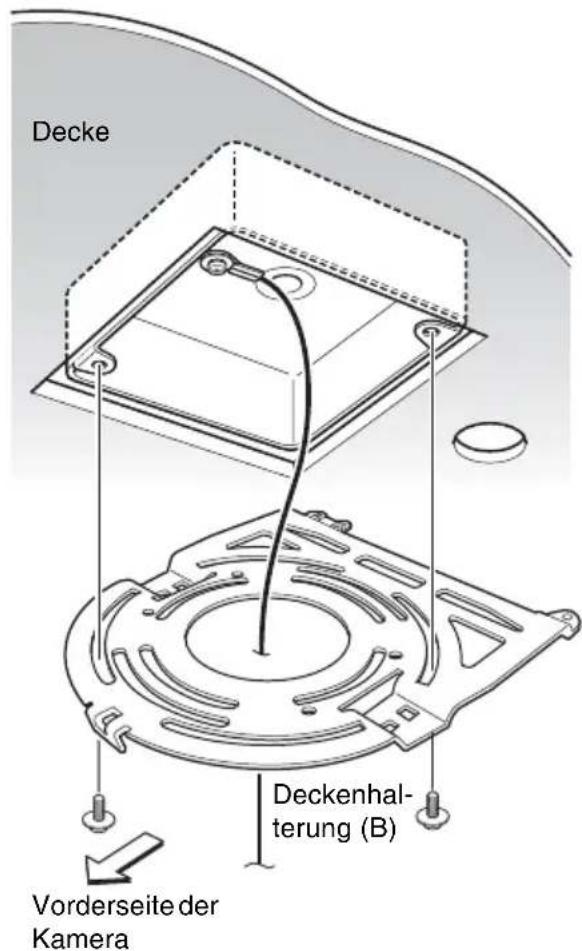

Wie kann ich die Kamera an der Decke montieren?

Stellen Sie den IMAGE FLIP-Schalter auf ON. Verwenden Sie die mitgelieferten Deckenhalterungen (A) und (B) sowie das Drahtseil zur Absturzsicherung. Die Installation sollte nur von einem Fachmann durchgeführt werden. Achten Sie auf eine Neigung von maximal ±15°.

Welche Videoformate werden unterstützt?

Die Kamera unterstützt 1920×1080p/59,94, 29,97, 50, 25; 1920×1080i/59,94, 50; 1280×720p/59,94, 29,97, 50, 25 sowie EDID und VISCA CONTROL. Die Einstellung erfolgt über den SYSTEM SELECT-Schalter.

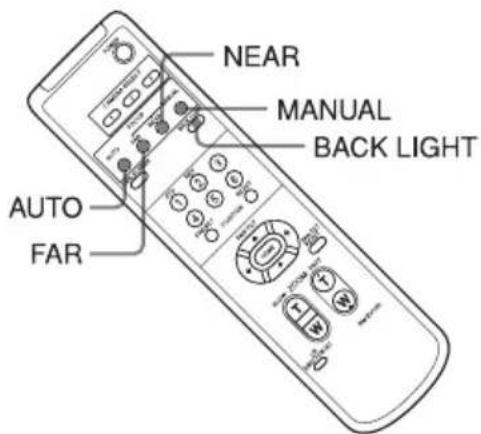

Wie stelle ich den Fokus ein?

Drücken Sie die AUTO-Taste für Autofokus oder die MANUAL-Taste für manuellen Fokus. Im manuellen Modus verwenden Sie die Tasten FAR und NEAR. Der manuelle Modus wird bei kontrastarmen Motiven oder bei Gegenlicht empfohlen.

Wie kann ich mehrere Kameras mit einer Fernbedienung steuern?

Stellen Sie an jeder Kamera den IR SELECT-Schalter auf eine eindeutige Nummer (1, 2 oder 3). Drücken Sie dann die entsprechende CAMERA SELECT-Taste auf der Fernbedienung. Die ausgewählte Kamera reagiert auf die Befehle.

Wie speichere ich eine Kameraposition?

Richten Sie die Kamera aus und stellen Sie Zoom, Fokus und Hintergrundlicht ein. Halten Sie die PRESET-Taste gedrückt und drücken Sie eine der POSITION-Tasten 1–6. Die Einstellungen werden gespeichert. Zum Abrufen drücken Sie einfach die entsprechende POSITION-Taste.

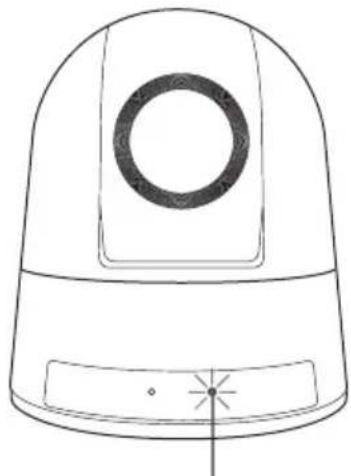

Was bedeutet die blinkende STANDBY-Lampe?

Die STANDBY-Lampe blinkt, wenn die Kamera durch äußere Krafteinwirkung die Schwenk-/Neigeposition nicht speichern kann. Drücken Sie die PAN-TILT RESET-Taste, um die Position zurückzusetzen.

Kann ich die Kamera über ein Netzwerk steuern?

Ja, über den LAN-Anschluss (RJ-45) mit einem Kabel der Kategorie 5 oder höher. Stellen Sie den BOTTOM-Schalter auf LAN. Die IP-Adresse kann über das Menü oder VISCA-Befehle konfiguriert werden. Eine Netzwerkverbindung über Router oder Gateway ist nicht möglich.

Wie aktiviere ich die Hintergrundlichtkompensation?

Drücken Sie die BACK LIGHT-Taste auf der Infrarot-Fernbedienung. Das Motiv wird heller dargestellt. Zum Deaktivieren drücken Sie die Taste erneut. Die Funktion ist nur wirksam, wenn der Belichtungsmodus nicht auf MANUAL eingestellt ist.

Was tun, wenn die Kamera nicht reagiert?

Überprüfen Sie die Stromversorgung und die Kabelverbindungen. Stellen Sie sicher, dass der SYSTEM SELECT-Schalter richtig eingestellt ist. Bei Menüeinblendung drücken Sie die DATA SCREEN-Taste, um das Menü zu schließen. Falls nötig, ziehen Sie den Netzstecker und stecken Sie ihn nach einigen Sekunden wieder ein.

BEDIENUNGSANLEITUNG SRG-300H SONY

Bitte lesen Sie diese Anleitung vor dem Gebrauch des Geräts gründlich durch und heben Sie sie zur künftigen Bezugnahme auf.

SRG-300H

Inhaltsverzeichnis

Übersicht

Merkmale 3

Kamera und mitgeliefertes

Zubehör 3

Systemkonfiguration ....5

Position und Funktionen der Teile und

Steuerelemente ....8

Kamera 8

Infrarot-Fernbedienung

(mitgeliefert) ......12

Anpassungen und Einstellungen über die Menüs

Die Bildschirmmenüs.... 15

Hauptmenü 15

Einstellungsmenüs ....15

Anzeigebereich der

Steuerungstasten .....16

EXPOSURE-Menü 17

WHITE BALANCE-Menü .....18

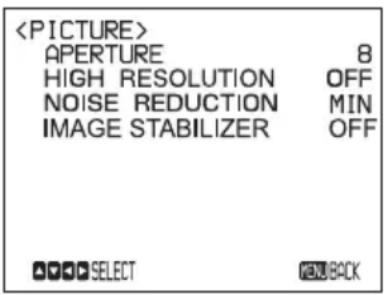

PICTURE-Menü 19

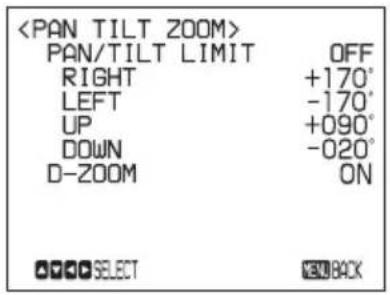

PAN TILT ZOOM-Menü ......20

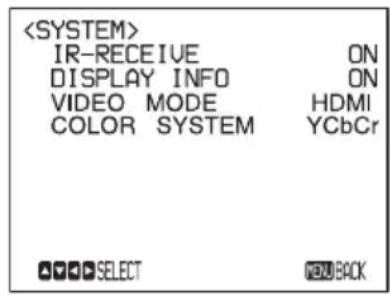

SYSTEM-Menü 21

STATUS-Menü 23

Bedienung mit der mitgelieferten Infrarot- Fernbedienung

Vor dem Gebrauch.... 24

Einschalten 24

Schwenk-/Neige- und

Zoombedienung 25

Schwenken und Neigen .....25

Zoomen 26

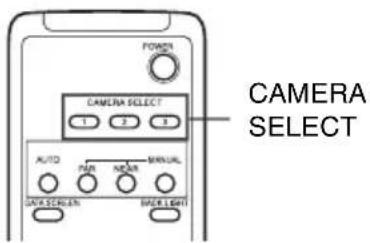

Mehrere Kameras mit der Infrarot-Fernbedienung

bedienen 27

Die Kamera einstellen .....27

Ein Motiv fokussieren ...... 27

Aufnehmen mit

Hintergrundbeleuchtung ...28

Kameraeinstellungen im Speicher

ablegen — die Vorwahlfunktion ..... 28

Installation und Verbindung

Die Kamera installieren.... 30

Die Kamera auf einem Tisch

aufstellen 30

Die Kamera an einem Stativ

anbringen 30

Die Kamera unter Verwendung der

M3-Befestigungsschraublöcher

installieren 30

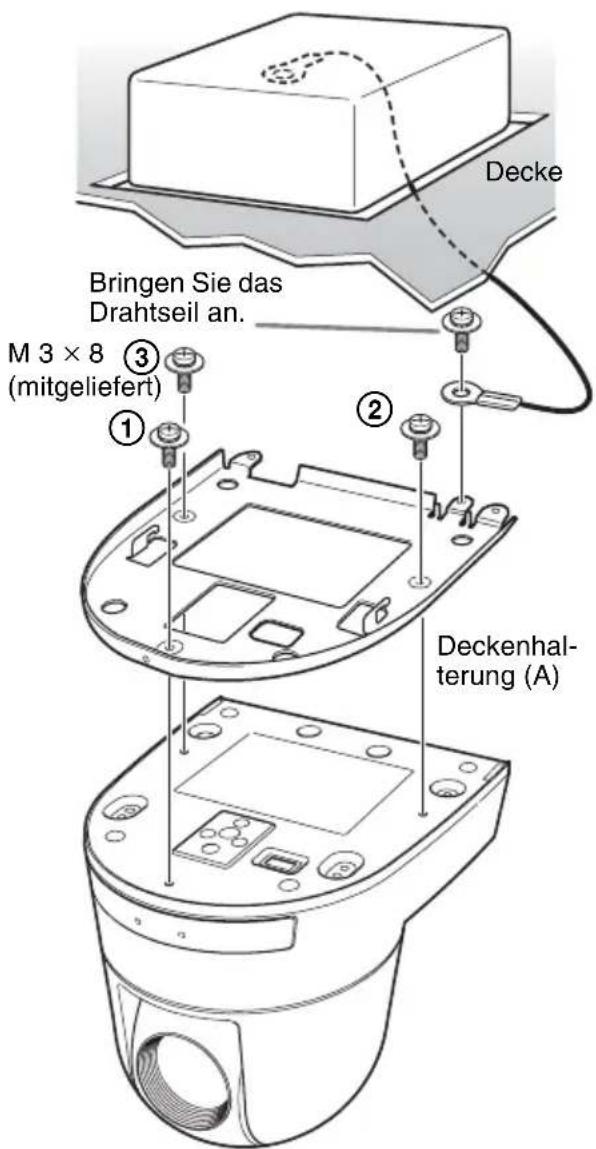

Das Gerät an der Decke

installieren 31

Verbindungen 34

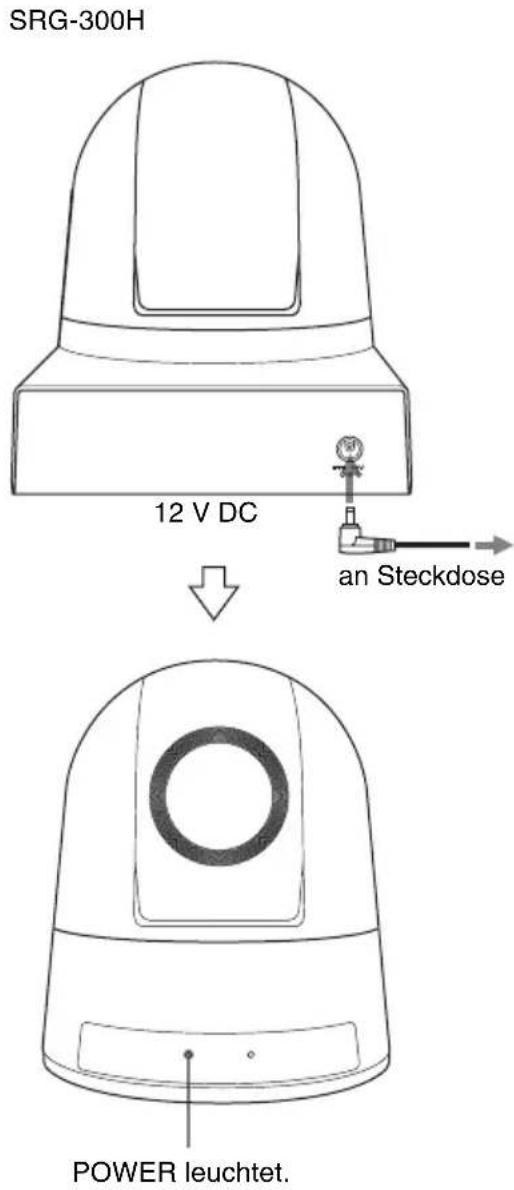

An eine Steckdose

anschließen 34

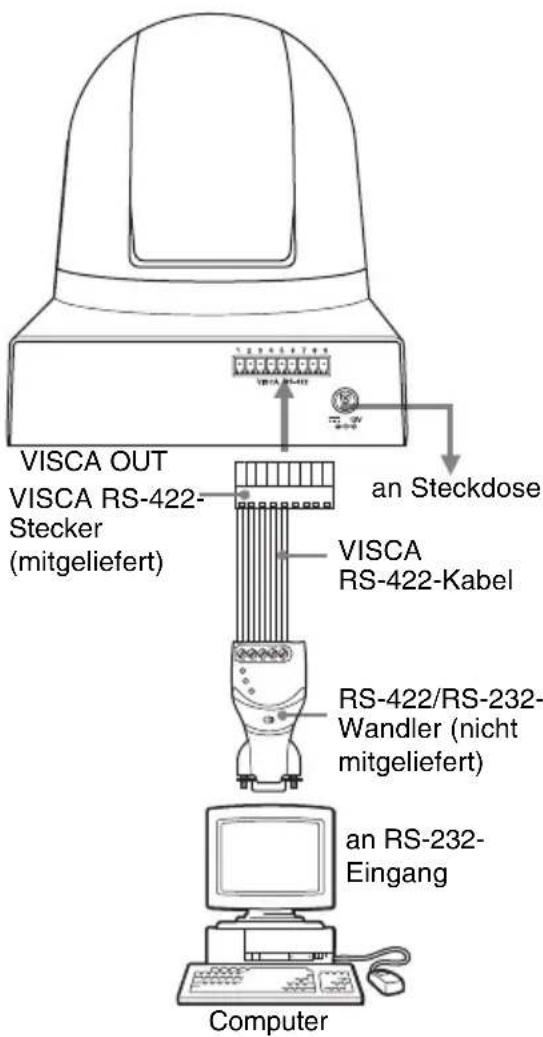

Verbindung mit einem

Computer 35

LAN-Verbindung 36

Verbinden mit der IP-

Fernbedienung

RM-IP10 36

LAN-Verbindung 37

Verbinden eines mit HDMI-

Eingangsanschluss

ausgestatteten

Videomonitors usw ...... 38

Anhang

Liste der Meldungen.... 39

Fehlerbehebung 40

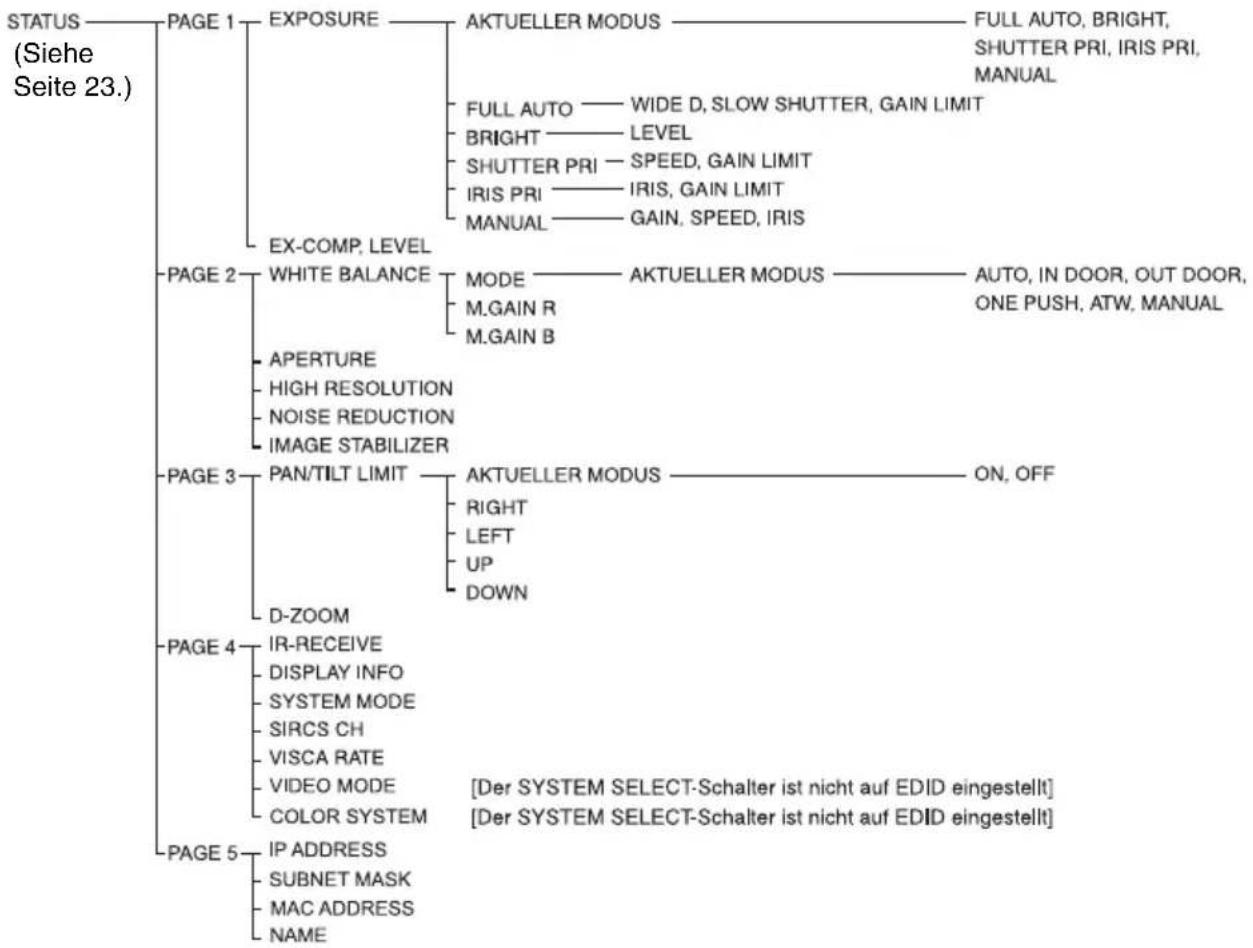

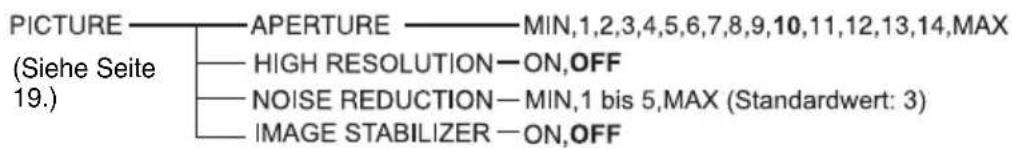

Menüstruktur 42

Vorwahlelemente 45

Spezifikationen 47

Verwendung der VISCA RS-422-

Steckanschluss-

Pinbelegungen 49

Lizenz 50

Merkmale

• Die 1/2,8-Zoll-Exmor-CMOS-Kamera (mit etwa 2 Millionen gültigen Pixeln) ermöglicht hochauflösende Aufnahmen mit herausragender Bildqualität.
- Verwendet eine 30-fache optische Vergrößerung und ein lichtstarkes F1.6-Hochleistungs-Zoomobjektiv.
- Durch ihren breiten dynamischen Bereich erscheint ein optimiertes Aufnahmebild, das sowohl helle als auch dunkle Motivteile ausgewogen wiedergibt.
- Verwendung einer Schnittstelle der Industrienorm RS-232 für das VISCA-Kameraprotokoll zur externen Kommunikation. Die Bedienung aus der Ferne ist sowohl über RS-232 als auch RS-422 möglich.
• Die Kamera reagiert sehr schnell, lässt sich in einem breiten Winkel schwenken/neigen, ermöglicht das vertikale Kippen eines Bildes und kann an Decken montiert werden.
- Mit der Infrarot-Fernbedienung lässt sich die Kamera einstellen; außerdem können über das Einstellungsmenü Schwenk-, Neige- und Zoomvorgänge eingestellt werden.
- Es können bis zu 16 verschiedene Kameraausrichtungen und Kamerastatusprofile in der Kamera gespeichert werden.
- Zur externen Kommunikation kann ein LAN-Kabel verwendet werden. Dies ermöglicht eine vereinfachte Systemkonstruktion.
• Die Kamera kann für verschiedene HD-Videoformate eingestellt werden und verfügt über einen HDMI-Schnittstellenanschluss. Die HDMI-Audio/Video-Schnittstelle findet breite Anwendung.

Kamera und mitgeliefertes Zubehör

Prüfen Sie beim Auspacken, ob alles mitgelieferte Zubehör enthalten ist.

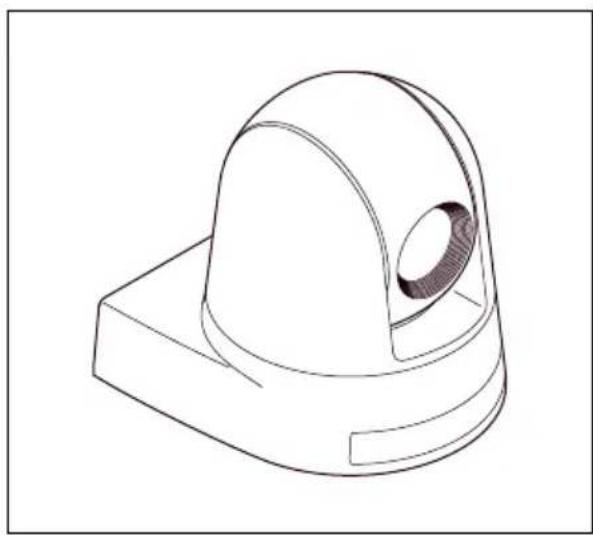

Kamera (1)

Netzteil (MPA-AC1) (1)

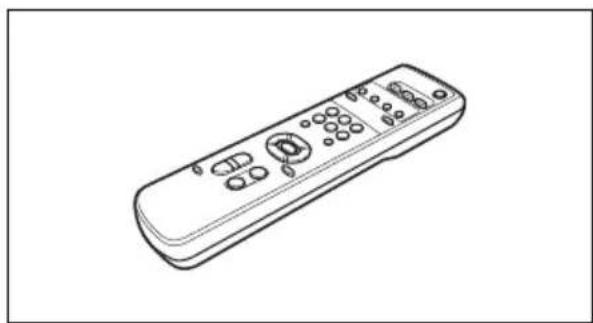

Infrarot-Fernbedienung (RM-EV100) (1)

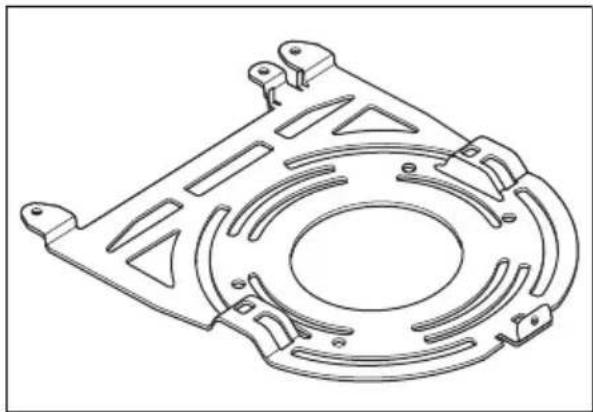

Deckenhalterung (A) (1)

Deckenhalterung (B) (1)

Bedienungsanleitung (CD-ROM) (1)

Sonderzubehör

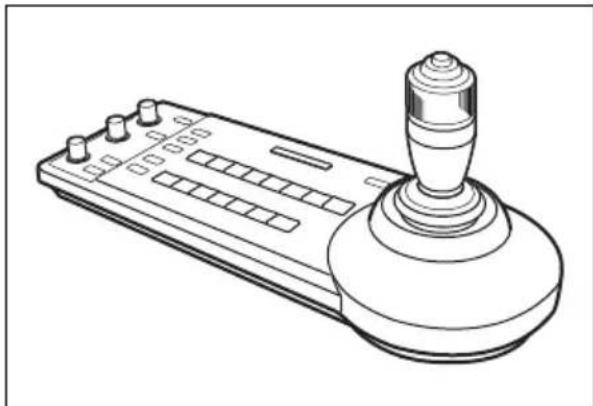

IP-Fernbedienung RM-IP10

Es können bis zu 112 IP-kompatible Kameras bedient werden. In einem System können bis zu fünf IP-Fernbedienungen RM-IP10 installiert werden.

Der Joystick der IP-Fernbedienung ermöglicht ein bequemes Schwenken/Neigen und Zoomen. Über RS-232- oder RS-422-Verbindung können mit der IP-Fernbedienung bis zu sieben Kameras bedient werden.

Mitgeliefertes Zubehör: Netzteil (1), Netzkabel (1), RS-422-Stecker (2), CD-ROM (1)

Systemkonfiguration

Die HD-Farbvideokamera SRG-300H bietet durch Sonderzubehör verschiedene

Systemkonfigurationsmöglichkeiten. Dieser Abschnitt beschreibt drei typische

Systembeispiele mit den benötigten Komponenten und der Haupteinsatzweise des jeweiligen Systems.

Bedienung einer SRG-300H-Kamera mit der mitgelieferten Infrarot-Fernbedienung

Mit diesem System können Sie:

Die Kamera bequem über kurze Entfernungen bedienen

Systemkonfiguration


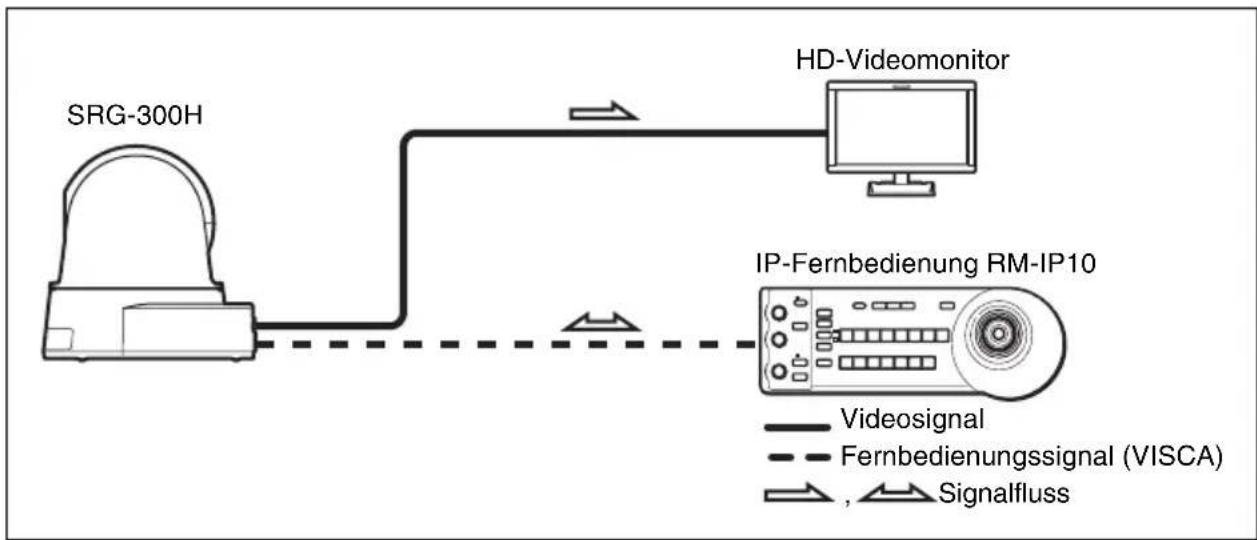

Bedienung einer SRG-300H-Kamera mit der IP-Fernbedienung RM-IP10

Mit diesem System können Sie:

Schwenk-, Neige- und Zoomvorgänge mit dem Joystick der IP-Fernbedienung durchführen und über die Taste Vorwahlvorgänge ausführen.

Systemkonfiguration


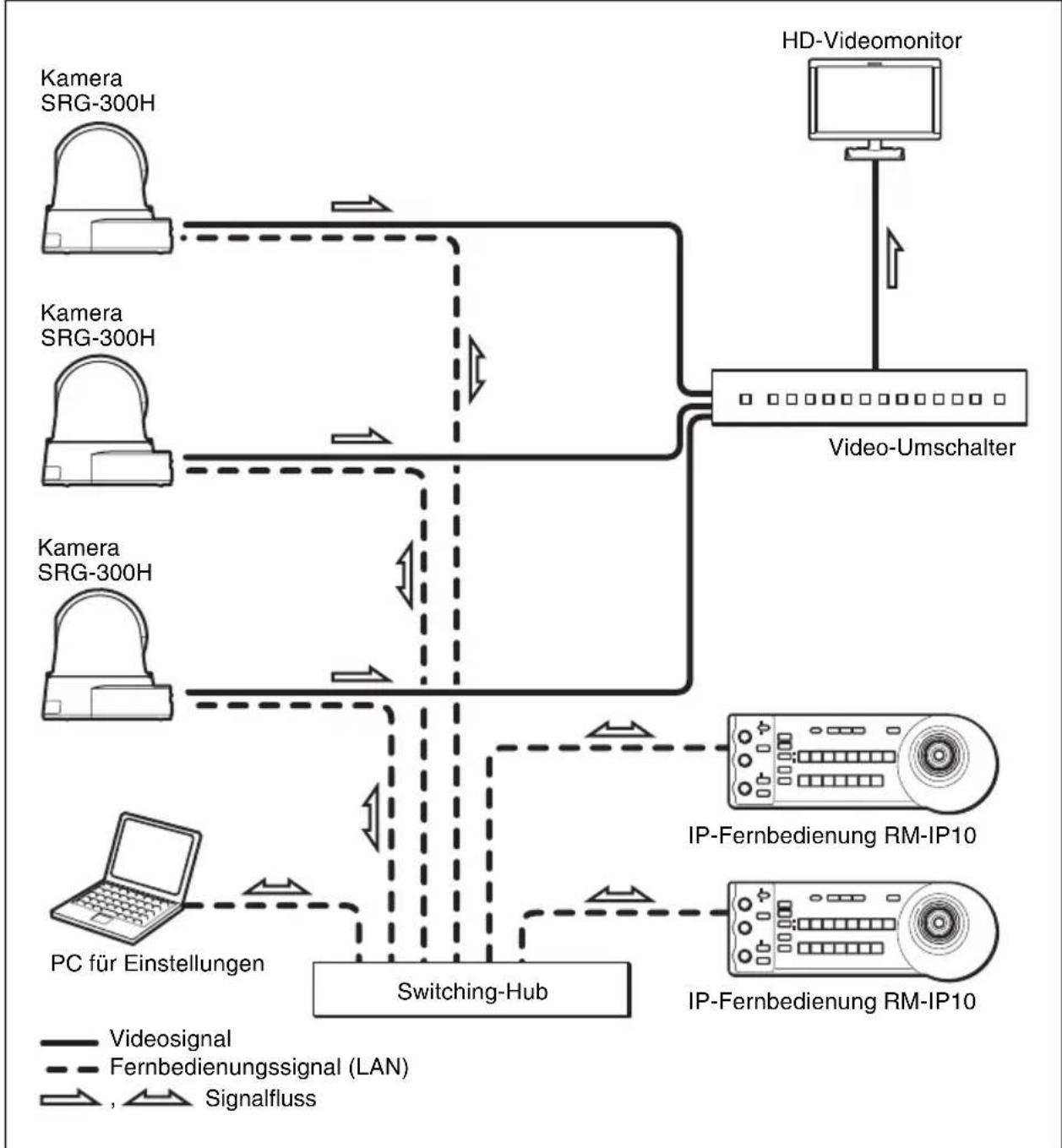

Bedienung mehrerer SRG-300H-Kameras mit mehreren IP-Fernbedienungen

Systemkonfiguration

• Es können bis zu 112 Kameras und fünf IP-Fernbedienungen verbunden werden.
• Der Joystick der IP-Fernbedienung ermöglicht ein bequemes Schwenken/Neigen und Zoomen.

Systemkonfiguration

Hinweis

Bei Verwendung der IP-Verbindung ist die Verbindung über RS-232 und RS-422 nicht möglich.

Position und Funktionen der Teile und Steuerelemente

Kamera

Vorderseite

1 Objektiv

Dies ist ein optisches Zoomobjektiv mit 30-facher Vergrößerung.

2 Sensoren der Infrarot-Fernbedienung

Dies sind die Sensoren für die mitgelieferte Infrarot-Fernbedienung.

3 POWER-Lampe

Leuchtet auf, wenn die Kamera über das mitgelieferte Netzteil und das Netzkabel an eine Steckdose angeschlossen wird. Blinkt grün, wenn die Kamera einen Bedienungsbefehl von der mitgelieferten Infrarot-Fernbedienung empfängt.

Es dauert etwa 15 bis 30 Sekunden nach dem Aufleuchten der Lampe, bis das Bild angezeigt wird.

4STANDBY-Lampe

Leuchtet auf, wenn die Kamera mit der Infrarot-Fernbedienung ausgeschaltet wird.

Rückseite

5 Sensoren der Infrarot-Fernbedienung

Dies sind die Sensoren für die mitgelieferte Infrarot-Fernbedienung.

6 IMAGE FLIP-Schalter

Kehrt das Bild vertikal um. Dieser Schalter ist während der Verwendung der Kamera normalerweise deaktiviert (OFF). Stellen Sie den Schalter auf ON, wenn die Kamera an der Decke montiert wird. Schalten Sie das Gerät aus, bevor Sie den IMAGE FLIP-Schalter einstellen. Schalten Sie dann das Gerät durch Anschließen des Netzteils, mittels VISCA CONTROL oder mit der Infrarot-Fernbedienung ein. Beim Umschalten wird die Voreinstellung auf die Ausgangseinstellung zurückgesetzt.

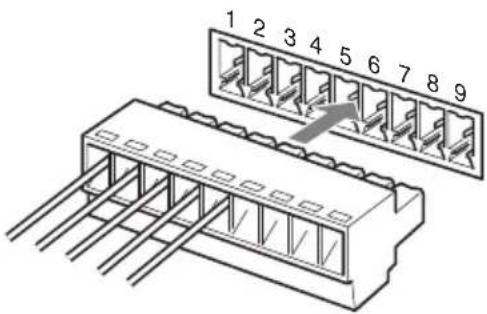

7 VISCA RS-422-Stecker

Verwenden Sie diesen Anschluss, um über RS-422 zu kommunizieren. Verwenden Sie den mitgelieferten VISCA RS-422-Stecker.

8 SYSTEM SELECT-Schalter

Dient zum Auswählen des Videoformats des Signals, das an den VIDEO OUT-Anschlüssen ausgegeben wird.

Zu Einzelheiten siehe „Einstellung des SYSTEM SELECT-Schalters“ (Seite 10).

9 HDMI-Video-Anschluss

Stellt die Bilder als HDMI-Videosignal oder DVI-Videosignal bereit.

10 IR SELECT-Schalter

Wählen Sie beim Bedienen mehrerer Kameras mit derselben Infrarot-Fernbedienung die Kameranummer aus.

11 VISCA IN-Anschluss

Schließen Sie einen Computer über die RS-232-Schnittstelle an. Wenn Sie mehrere Kameras anschließen, verbinden Sie sie in Reihe und schließen Sie die Kameras jeweils am VISCA OUT-Anschluss der vorhergehenden Kamera an.

12 VISCA OUT-Anschluss

Wenn Sie mehrere Kameras anschließen, verbinden Sie sie in Reihe und schließen Sie die Kameras jeweils am VISCA IN-Anschluss der nächsten Kamera an.

13 LAN-Anschluss (RJ-45 8-polig)

Stellen Sie mit einem LAN-Kabel (Kategorie 5 oder höher, geschirmt, verdrillt) eine Verbindung zu einem Switching-Hub her, der mit 10BASE-T/100BASE-TX kompatibel ist. Wenn eine Verbindung hergestellt wurde, leuchtet die grüne Anzeige auf und blinkt während der Datenübertragung. Bei Verbindung mit 100BASE-TX leuchtet auch die gelbe Anzeige auf.

VORSICHT

Aus Sicherheitsgründen nicht mit einem Peripheriegerät-Anschluss verbinden, der zu starke Spannung für diese Buchse haben könnte. Folgen Sie den Anweisungen für diese Buchse.

14DC 12 V-Anschluss

Schließen Sie hier das mitgelieferte Netzteil an.

15 Rücksetzschalter

Wenn mit dem BOTTOM-Schalter LAN eingestellt wird und dieser Schalter etwa fünf Sekunden lang mit einem spitzen Gegenstand eingedrückt wird, startet die Kamera neu, und nur die IP-bezogene Einstellung wird auf die Werkseinstellung zurückgesetzt.

Werkseinstellung für IP

IP-Adresse: 192.168.0.100 Subnet-Maske: 255.255.255.0 Name: CAM1

Unterseite

16 BOTTOM-Schalter

Dienen zum Umschalten zwischen LAN und VISCA CONTROL, zum Umschalten zwischen RS-232 und RS-422, zur Auswahl der Baudrate 9.600

bps oder 38.400 bps und zur Einstellung des IR-Signalausgangs.

Einzelheiten finden Sie in der Beschreibung der Einstellungen der BOTTOM-Schalter (Seite 11).

17 Stativschraubloch

18 Schraublöcher für die Montage der Deckenhalterung

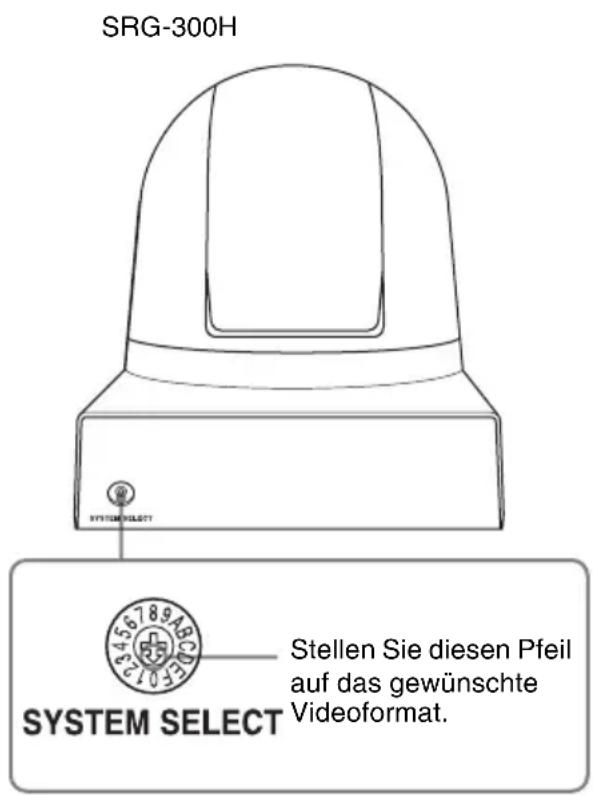

Einstellung des SYSTEM SELECT-Schalters

Mit diesem Schalter können Sie das Videoformat des Signals auswählen, das an den VIDEO OUT-Anschlüssen ausgegeben wird.

Hinweise

- Betätigen Sie diesen Schalter unbedingt bei ausgeschalteter Kamera. Sie können den Schalter auch im Standby-Modus der Kamera betätigen. Wenn Sie die Einstellung abgeschlossen haben, schalten Sie die Kamera ein, indem Sie sie mit dem mitgelieferten Netzteil und Netzkabel anschließen, oder mittels VISCA-Befehl oder Infrarot-Fernbedienung.

- Verwenden Sie zum Ändern der Schalterstellung unbedingt einen Kreuzschraubendreher. Wenn Sie ein anderes Werkzeug als den vorgegebenen Schraubendreher verwenden, kann die Kreuznut beschädigt werden.

Schalterstellung	Videoformat
0	1920×1080p/59,94	59,94 Hz-System
1	Kein Ausgang
2	1920×1080p/29,97
3	1920×1080i/59,94
4	1280×720p/59,94
5	1280×720p/29,97
6	EDID	-
7	VISCA CONTROL	-
8	1920×1080p/50	50 Hz-System
9	Kein Ausgang
A	1920×1080p/25
B	1920×1080i/50
C	1280×720p/50
D	1280×720p/25
E	Kein Ausgang	-
F	Kein Ausgang	-

Hinweise

• Wenn die Schalterstellung „Kein Ausgang“ ist, leuchten die POWER-Lampe und die STANDBY-Lampe beide weiter. Die Steuerung über die Infrarot-Fernbedienung und die VISCA-Befehle ist in diesem Fall deaktiviert.
• Wenn der Schalter auf EDID gestellt wird, wird das am besten zur Auflösung des angeschlossenen Fernsehbildschirms passende Format ausgegeben.
• In der Schalterstellung VISCA CONTROL können Sie das Videoformat über externe Kommunikation konfigurieren.

Ausführliche Informationen finden Sie im Technischen Handbuch der Kamera. Einzelheiten zum Bezug eines Technischen Handbuchs erhalten Sie von Ihrem Sony-Händler.

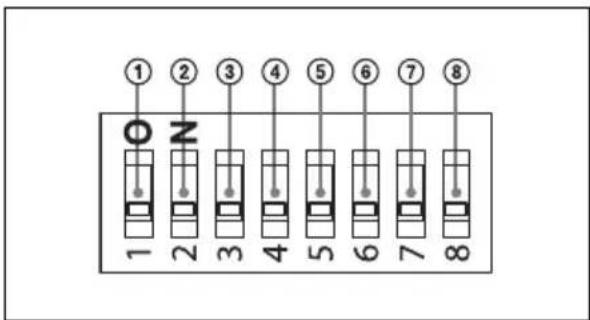

Einstellung der BOTTOM-Schalter

①VISCA/LAN-Schalter

Wählen Sie die Steuereinstellung aus. Stellen Sie den Schalter auf ON, um die LAN-Verbindung zu nutzen, und auf OFF, um VISCA CONTROL (serielle Steuerung) zu nutzen.

Um den Modus zu ändern, schalten Sie die Kamera aus (sofern sie sich nicht im Standby-Modus befindet), stellen Sie den BOTTOM-Schalter ein und schalten Sie die Kamera dann wieder ein.

Die Modusumschaltung bei eingeschalteter Kamera ist nicht möglich.

②RS-232/RS-422- Auswahlschalter (bei Verwenden der seriellen Verbindung)

Stellen Sie den Schalter auf RS-422 ein, um die Farbvideokamera mit VISCA-Befehlen über die RS-422-Schnittstelle zu bedienen.

Um den Modus zu ändern, schalten Sie die Kamera aus (sofern sie sich nicht im Standby-Modus befindet), stellen Sie den BOTTOM-Schalter ein und schalten Sie die Kamera dann wieder ein.

Die Modusumschaltung bei eingeschalteter Kamera ist nicht möglich.

③Baudraten-Auswahlschalter (bei Verwenden der seriellen Verbindung)

Stellen Sie die Datenübertragungsgeschwindigkeit für VISCA CONTROL ein.

ON: 38.400 bps

OFF: 9.600 bps

Um den Modus zu ändern, schalten Sie die Kamera aus (sofern sie sich nicht im

Standby-Modus befindet), stellen Sie den BOTTOM-Schalter ein und schalten Sie die Kamera dann wieder ein. Die Modusumschaltung bei eingeschalteter Kamera ist nicht möglich.

④IR OUT-Schalter

Stellen Sie diesen Schalter auf ON, um die Ausgabe von Empfängersignalen zu aktivieren, die von der Infrarot-Fernbedienung über den VISCA IN-Anschluss übertragen werden (Seite 49), oder auf OFF, um die Ausgabe zu deaktivieren.

Um den Modus zu ändern, schalten Sie die Kamera aus (sofern sie sich nicht im Standby-Modus befindet), stellen Sie den BOTTOM-Schalter ein und schalten Sie die Kamera dann wieder ein. Die Modusumschaltung bei eingeschalteter Kamera ist nicht möglich.

⑤Schalter 5 (Nicht verwendet)

Dieser Schalter muss in jedem Fall auf OFF stehen.

⑥Schalter 6 (Nicht verwendet)

Dieser Schalter muss in jedem Fall auf OFF stehen.

⑦Schalter 7 (Nicht verwendet)

Dieser Schalter muss in jedem Fall auf OFF stehen.

⑧Schalter 8 (Nicht verwendet)

Dieser Schalter muss in jedem Fall auf OFF stehen.

Infrarot-Fernbedienung (mitgeliefert)

1 CAMERA SELECT-Tasten

Drücken Sie die entsprechende Taste der Kamera, die Sie mit der Infrarot-Fernbedienung bedienen wollen. Die Kameranummer kann mit dem IR SELECT-Schalter auf der Rückseite der Kamera eingestellt werden.

Hinweis

Wenn zwei oder mehr Kameras nah beieinander dieselbe Kameranummer aufweisen, werden sie bei Bedienung der Infrarot-Fernbedienung gleichzeitig betätigt. Stellen Sie unterschiedliche Kameranummern ein, wenn sich Kameras nahe beieinander befinden.

Zum Einstellen der Kameranummer siehe „Mehrere Kameras mit der Infrarot-Fernbedienung bedienen“ (Seite 27).

2FOCUS-Tasten

Dienen zur Fokuseinstellung. Drücken Sie die AUTO-Taste, um den Fokus automatisch einzustellen. Um den Fokus manuell einzustellen, drücken Sie die MANUAL-Taste und justieren Sie mithilfe der Tasten FAR und NEAR.

Hinweis

Drücken Sie die MANUAL-Taste und passen Sie den Fokus manuell an, wenn Sie die folgenden Motive aufnehmen.

• Weiße Wände und andere Objekte ohne Kontraste
• Objekte hinter Glas
• Objekte mit horizontalen Streifen
• Objekte, auf die helles Licht geworfen wird oder die reflektieren
• Nachtaufnahmen und andere dunkle Objekte mit blinkenden Lichtern
• Beleuchtete Objekte, die mit verdunkelter Belichtungseinstellung oder Belichtungskorrektureinstellungen aufgenommen werden

3 DATA SCREEN-Taste

Drücken Sie diese Taste, um das Hauptmenü aufzurufen. Drücken Sie sie erneut, um das Menü auszuschalten. Wenn Sie die Taste in einem Untermenü drücken, kehrt die Anzeige zum übergeordneten Menü zurück.

Hinweis

Schwenk-/Neigevorgänge sind bei Anzeige des Menüs deaktiviert (bis auf die Einstellung PAN/TILT LIMIT).

4 PAN-TILT-Tasten

Drücken Sie die Pfeiltasten, um die Kamerarichtung einzustellen. Drücken Sie die HOME-Taste, damit die Kamera nach vorne zeigt. Wenn das Menü angezeigt wird, wählen Sie mit ↑ oder ↓ die Menüelemente und ändern Sie die Einstellungswerte mit ◆ oder ►. Das ausgewählte Einstellungsmenü wird angezeigt, wenn Sie bei angezeigtem Hauptmenü die HOME-Taste drücken.

5 L/R DIRECTION SET-Taste

Halten Sie die REV-Taste gedrückt, um die Kamerabewegungsrichtung umzukehren; sie wird in die Richtung entgegen der durch den Pfeil der ◀/►-Taste gezeigten Richtung bewegt. Um die Kamerabewegungsrichtung zurückzusetzen, halten Sie diese Taste

gedrückt und drücken Sie gleichzeitig die STD-Taste.

6 POWER-Taste

Drücken Sie diese Taste, um die Kamera ein-/auszuschalten, wenn die Kamera an eine Steckdose angeschlossen ist.

7 BAC K LI GHT-Ta ste

Drücken Sie diese Taste, um die Hintergrundlichtkompensation zu aktivieren. Drücken Sie diese Taste erneut, um die Hintergrundlichtkompensation zu deaktivieren.

8 POSITION-Tasten

Halten Sie die PRESET-Taste gedrückt und drücken Sie die Tasten 1 bis 6, um die aktuelle Kamerarichtung, Zoom, Fokuseinstellung und Hintergrundlichtkompensation im Speicher mit der Nummer der gedrückten Taste abzulegen. Um den Speicherinhalt zu löschen, halten Sie die RESET-Taste gedrückt und drücken Sie eine der Tasten 1 bis 6.

Hinweis

Diese Tasten können während der Menüanzeige nicht betätigt werden.

9PAN-TILT RESET-Taste

Drücken Sie diese Taste, um die Schwenk-/Neigestellung zurückzusetzen.

10 ZOOM-Tasten

Verwenden Sie zum langsamen Zoomen die Taste SLOW und zum schnellen Zoomen die Taste FAST. Drücken Sie die T-Seite (Telefoto) der Taste zum Heranzoomen und die W-Seite (Weitwinkel) zum Herauszoomen.

Einlegen von Batterien

Zwei R6-Batterien (Größe AA) (nicht mitgeliefert)

VORSICHT

Explosionsgefahr bei Verwendung falscher Batterien. Batterien nur durch den vom Hersteller empfohlenen oder einen gleichwertigen Typ ersetzen. Wenn Sie die Batterie entsorgen, müssen Sie die Gesetze der jeweiligen Region und des jeweiligen Landes befolgen.

Batterien einlegen

Für die Infrarot-Fernbedienung (RM-EV100) werden zwei R6-Batterien (Größe AA) mitgeliefert. Um die Gefahr einer Explosion zu vermeiden, sollten R6-Mangan- oder Alkalibatterien (Größe AA) verwendet werden.

Die Bildschirmmenüs

Anhand der Menüs, die auf einem angeschlossenen Monitor angezeigt werden, können Sie verschiedene Einstellungen wie etwa die Aufnahmebedingungen und die Systemkonfiguration der Kamera ändern. Dieser Abschnitt beschreibt, wie die Bildschirmmenüs zu lesen sind, damit Sie Menübedienungsvorgänge vornehmen können.

Zur Menüstruktur insgesamt siehe „Menüstruktur“ (Seite 42).

Hinweis

Bei angezeigtem Menü können keine Schwenk-/Neigevorgänge ausgeführt werden.

Hauptmenü

Um das Hauptmenü aufzurufen, drücken Sie die DATA SCREEN-Taste auf der mitgelieferten Infrarot-Fernbedienung.

①Ausgewähltes Element

Wählt ein Einstellungsmenü aus. Das ausgewählte Element wird mit dem Cursor angezeigt. Durch Drücken der Taste ↑ oder ↓ auf der Infrarot-Fernbedienung bewegt sich der Cursor nach oben oder unten.

②Menüelemente

Um ein Einstellungsmenü anzuzeigen, wählen Sie mithilfe der Taste ↑ oder ↓ auf der Infrarot-Fernbedienung eines aus und drücken Sie die HOME-Taste auf der Infrarot-Fernbedienung.

Einstellungsmenüs

Das im Hauptmenü ausgewählte Einstellungsmenü wird angezeigt.

①Einstellungsmenü

Der Name des aktuell ausgewählten Einstellungsmenüs wird hier angezeigt.

②Ausgewähltes Element

Wählt ein Einstellungselement aus. Das ausgewählte Element wird mit dem Cursor angezeigt. Bewegen Sie den Cursor durch Drücken der Taste ↑ oder ↓ auf der Infrarot-Fernbedienung nach oben oder unten.

③Einstellungselemente

Die Einstellungselemente für dieses Einstellungsmenü werden angezeigt. Wählen Sie das Einstellungselement mit der Taste ↑ oder ↓ auf der Infrarot-Fernbedienung aus.

④Einstellungswert

Die aktuell eingestellten Werte werden angezeigt. Wählen Sie einen Einstellungswert mit der Taste ◀ oder ➤ auf der Infrarot-Fernbedienung aus.

Zum Standardwert der einzelnen Einstellungselemente siehe „Menüstruktur“ (Seite 42).

Anzeigebereich der Steuerungstasten

Die Namen der Tasten auf dem Monitor entsprechen nicht den zu verwendenden Tasten auf der Infrarot-Fernbedienung. Die richtigen Tasten auf der Infrarot-Fernbedienung finden Sie mithilfe der folgenden Abbildungen.

Hauptmenü

①Gibt an, dass Sie ein Menüelement mit der Taste ↑ oder ↓ auf der Infrarot-Fernbedienung auswählen können. Das ausgewählte Element wird mit dem Cursor angezeigt.
②Gibt an, dass Sie durch Drücken der HOME-Taste zur nächsten Ebene gehen können.
③Gibt an, dass Sie durch Drücken der DATA SCREEN-Taste zur normalen Anzeige zurückkehren können.

Einstellungsmenü

①Gibt an, dass Sie das Einstellungselement mit der Taste ↑ oder ↓ auswählen und den Einstellungswert mit der Taste ← oder → ändern können.

②Gibt an, dass Sie durch Drücken der DATA SCREEN-Taste zum Hauptmenü zurückkehren können.

Hinweis

Wenn Sie das Menü mit der mitgelieferten Infrarot-Fernbedienung bedienen, kann IR-RECEIVE im SYSTEM-Menü nicht auf OFF eingestellt werden. Um IR-RECEIVE auf OFF einzustellen, müssen Sie den entsprechenden VISCA-Befehl verwenden.

Ausführliche Informationen zum Verbinden und zur VISCA-Befehlsliste finden Sie im Technischen Handbuch der Kamera. Einzelheiten zum Bezug eines Technischen Handbuchs erhalten Sie von Ihrem Sony-Händler.

EXPOSURE-Menü

Das EXPOSURE-Menü dient zum Einstellen von Elementen im

Zusammenhang mit der Belichtung.

MODE (Belichtungsmodus)

FULL AUTO: Die Belichtung wird automatisch über Empfindlichkeit, elektronische Verschlusszeit und Blende eingestellt.

BRIGHT: Der Helligkeitspegel (LEVEL) wird manuell eingestellt.

SHUTTER PRI:

Verschlussprioritätsmodus. Die Belichtung wird automatisch über Empfindlichkeit und Blende eingestellt. Stellen Sie die elektronische Verschlusszeit (SPEED) manuell ein.

IRIS PRI: Blendenprioritätsmodus. Die Belichtung wird automatisch über Empfindlichkeit und elektronische Verschlusszeit eingestellt. Stellen Sie die Blende (IRIS) manuell ein.

MANUAL: Stellen Sie die Empfindlichkeit (GAIN), die elektronische Verschlusszeit (SPEED) und die Blende (IRIS) manuell ein.

Wenn Sie einen der verschiedenen Belichtungsmodi auswählen, erscheinen einige der folgenden Einstellungselemente, die für den jeweils ausgewählten Modus erforderlich sind.

GAIN: Wählen Sie eine der folgenden Verstärkungen aus: 9, 12, 15, 18, 21, 24, 27, 30, 33, 36, 39, 43 dB

SPEED: Wählen Sie eine der folgenden elektronischen Verschlusszeiten aus:

Für das Videoformat 59.94/29.97: 1/1, 1/2, 1/4, 1/8, 1/15, 1/30, 1/60, 1/90, 1/100, 1/125, 1/180, 1/250, 1/350, 1/500, 1/725, 1/1000, 1/1500, 1/2000, 1/3000, 1/4000, 1/6000, 1/10000 Sek.

Für das Videoformat 50/25:

1/1, 1/2, 1/3, 1/6, 1/12, 1/25, 1/50, 1/75, 1/100, 1/120, 1/150, 1/215, 1/300, 1/425, 1/600, 1/1000, 1/1250, 1/1750, 1/2500, 1/3500, 1/6000, 1/10000 Sek.

IRIS: Wählen Sie einen der folgenden Blendenwerte aus: CLOSE, F14, F11, F9.6, F8.0, F6.8, F5.6, F4.8, F4.0, F3.4, F2.8, F2.4, F2.0, F1.6

LEVEL: Wählen Sie einen der Helligkeitspegel unter 0, 5 bis 31 aus.

WIDE D (Modus mit breitem dynamischem Bereich):

Wenn MODE (Belichtungsmodus) auf FULL AUTO eingestellt wird, unterscheidet die Kamera zwischen hellen und dunklen Bereichen im selben Bild, passt die Helligkeit dunkler Bereiche an und reguliert Überbelichtung.

Für den Modus mit breitem dynamischem Bereich können Sie OFF, LOW, MID oder HIGH auswählen.

Hinweise

- Der Modus mit breitem dynamischem Bereich ist nur dann einstellbar, wenn WIDE D auf FULL AUTO eingestellt ist.

- Wenn WIDE D nicht auf OFF steht, ist die MODE-Einstellung auf FULL AUTO festgelegt.

- Bei Änderung von WIDE D ändert sich die Helligkeit des Bildschirms für einen Augenblick.

- Bei großer Belichtungsveränderung kann die Bildschirmanzeige auch für einen Augenblick anhalten.

GAIN LIMIT: Wählen Sie den oberen Grenzwert des Verstärkungsanstiegs in den Modi FULL AUTO, SHUTTER PRI und IRIS PRI. Wählen Sie aus unter 9, 15, 18, 21, 24, 27, 30, 33, 36, 39, 43 dB.

EX-COMP (Belichtungskorrektur)

Stellen Sie dieses Element auf ON, wenn MODE auf FULL AUTO, SHUTTER PRI oder IRIS PRI eingestellt ist, um die Belichtungskorrektur zu aktivieren.

Wird EX-COMP auf ON gestellt, erscheint LEVEL, und Sie können eine der folgenden Belichtungskorrekturstufen auswählen: -7, -6, -5, -4, -3, -2, -1, 0, +1, +2, +3, +4, +5, +6, +7

Wenn die Stufe 0 eingestellt wird, wird die Belichtungskorrektur deaktiviert. Stufe +7 ist der hellste und -7 der dunkelste Korrekturwert.

Wenn EX-COMP auf OFF gestellt wird, kann die Belichtungskorrektur nicht genutzt werden.

SLOW SHUTTER

Wird dieser Modus auf ON gestellt, verwendet die Kamera automatisch eine lange Verschlusszeit für die Belichtung, wenn die Helligkeit des aufzunehmenden Motivs abnimmt. Der Modus ist nur verfügbar, wenn der AE-Modus auf FULL AUTO eingestellt ist.

WHITE BALANCE-Menü

Das WHITE BALANCE-Menü dient zum Auswählen des Weißabgleichmodus.

MODE (Weißabgleichmodus)

Wählen Sie einen der folgenden Weißabgleichmodi aus: AUTO, IN DOOR, OUT DOOR, ONE PUSH, ATW (Weißabgleich mit automatischer Verfolgung), MANUAL. Bei Auswahl von MANUAL erscheinen R.GAIN (Rotverstärkung) und B. GAIN (Blauverstärkung). Sie können beide Elemente im Bereich von -128 bis +127 einstellen.

Bei Auswahl des ONE PUSH-Modus

Gehen Sie wie folgt vor.

1 Holen Sie ein weißes Motiv in der Mitte des Bildschirms heran.
2 Drücken Sie die HOME-Taste der mitgelieferten Infrarot-Fernbedienung. Die Weißabgleicheinstellung mit einem Tastendruck wird aktiviert.

Wenn DISPLAY INFO (Seite 21) im SYSTEM-Menü auf ON eingestellt wird, wird das Ergebnis des Weißabgleichs auf dem Monitor angezeigt.

PICTURE-Menü

Das PICTURE-Menü dient zum Einstellen von Elementen im Zusammenhang mit dem Bild.

APERTURE (Blendenöffnungskorrektur)

Wählen Sie eine der Blendenöffnungskorrekturstufen unter MIN, 1 bis 14 und MAX aus.

HIGH RESOLUTION

Dieser Modus kann auf ON oder OFF eingestellt werden. Bei Einstellung auf ON werden Kanten betont, und das Bild erhält eine höhere Auflösung.

NOISE REDUCTION

Diese Einstellung bewirkt klarere Bilder, indem unerwünschtes Bildrauschen entfernt wird (feste Muster und zufälliges Bildrauschen). Sie können unter 6 Stufen von OFF (MIN) bis 5 (MAX) wählen.

IMAGE STABILIZER

Sie können diese Funktion den Aufnahmebedingungen entsprechend auswählen.

OFF: Die Bildstabilisatorfunktion ist nicht aktiv.

ON: Die Bildstabilisatorfunktion ist aktiv. Bei Einstellung auf ON erhalten Sie im Fall von Vibrationen ein stabileres Bild. Dieser Stabilisator ist für Vibrationsfrequenzen um 10 Hz wirksam. Die Funktion nutzt Digitalzoom; dies kann den Blickwinkel und die Auflösung der Bilder beeinflussen. Die Bildempfindlichkeit bleibt jedoch erhalten.

Hinweise

• Die Bildstabilisatorfunktion steht bei Schwenk-/Neigevorgängen nicht zur Verfügung. Nach einem Schwenk-/Neigevorgang kann es eine Weile dauern, bis sich das Bild stabilisiert hat.
• Wenn die Bildstabilisatorfunktion bereits aktiviert ist, kann es nach dem Einschalten der Kamera eine Weile dauern, bis sich das Bild stabilisiert hat.
• Abhängig von den Installationsbedingungen ist der Bildstabilisator möglicherweise unwirksam.
• Wenn die Bildstabilisatorfunktion aktiviert ist, erscheint das Motiv näher.
• In einer Installationsumgebung mit hochfrequenten Vibrationen ist der Bildstabilisator möglicherweise nicht wirksam. Stellen Sie die Bildstabilisatorfunktion in diesem Fall auf OFF.

PAN TILT ZOOM-Menü

Das PAN TILT ZOOM-Menü dient zum Auswählen des Schwenk-/Neige-/Zoommodus.

PAN/TILT LIMIT

Wenn PAN/TILT LIMIT auf ON gestellt wird, können Sie den Grenzwert für die Schwenk-/Neigebewegung auswählen. Sie können die folgenden Werte auswählen:

RIGHT: +170° bis -169°, auswählbar in Schritten von 1°.

LEFT: +169° bis -170°, auswählbar in Schritten von 1°.

UP: +90° bis -19° (IMAGE FLIP:OFF) +20° bis -89° (IMAGE FLIP:ON) auswählbar in Schritten von 1°.

DOWN: +89°bis -20° (IMAGE FLIP:OFF) +19°bis -90° (IMAGE FLIP:ON) auswählbar in Schritten von 1°.

Hinweis

Der angegebene Wert ändert sich, wenn die Taste ◆ oder ➤ losgelassen wird. Wenn die Schwenk-/Neigefunktion aktiv ist, ändert sich der angegebene Wert nicht.

Einstellen des Bereichs der LEFT/ RIGHT-Bewegung

(IMAGE FLIP : OFF)

CENTER (0°)

Die Begrenzung der Schwenk-/Neigebewegung wird sofort nach dem Einstellen des Bereichs von PAN/TILT LIMIT übernommen. Wenn die Kamera beim nächsten Einschalten mit den eingestellten Bereichen starten soll, speichern Sie die Werte unter POSITION 1.

Zu Einzelheiten siehe „Kameraeinstellungen im Speicher ablegen — die Vorwahlfunktion“ (Seite 28).

Einstellen des Bereichs der UP/DOWN-Bewegung

(IMAGE FLIP : OFF)

Hinweis

Wenn die Kamera um mehr als 100° nach rechts oder links gedreht wird, während sie um 20° nach unten geneigt ist, kann die Kamera je nach Zoomposition des Objektivs vom Objektiv behindert werden.

D-ZOOM (Digitalzoom)

Der Digitalzoom kann auf ON oder OFF eingestellt werden. Bei Einstellung auf OFF ist der Digitalzoom nicht funktionsfähig, und nur der optische Zoom ist verfügbar. Bei Einstellung auf ON übernimmt der Digitalzoom, sobald der optische Zoom MAX (×30) erreicht hat. Mit dem Digitalzoom ist eine Vergrößerung bis zu ×360 möglich.

SYSTEM-Menü

IR-RECEIVE (Infrarotsignalempfang)

Wenn dieses Element auf OFF gestellt ist, empfängt die Kamera das Signal der mitgelieferten Infrarot-Fernbedienung nicht. Es muss unbedingt auf ON eingestellt sein, um die mitgelieferte Infrarot-Fernbedienung zu verwenden.

Hinweis

IR-RECEIVE kann nicht auf OFF gestellt werden, wenn das Menü mit der mitgelieferten Infrarot-Fernbedienung eingestellt wird. Um es auf OFF einzustellen, müssen Sie den entsprechenden VISCA-Befehl verwenden.

DISPLAY INFO

Wenn dieses Element auf ON eingestellt ist, erscheint bei Durchführung der folgenden Vorgänge mit der mitgelieferten Infrarot-Fernbedienung automatisch etwa 3 Sekunden lang eine Meldung auf dem Monitor.

Meldung Bedienung	mit der Fernbedienung
PRESET n: OK „n“ ist eine voreingestellte Positionsnummer der Infrarot-Fernbedienung zwischen 1 und 6.	Wenn Sie die Kameraeinstellungen unter POSITION 1 bis 6 gespeichert haben.
Meldung Bedienung mit der Fernbedienung
RECALL n: OK „n“ ist eine voreingestellte Positionsnummer der Infrarot-Fernbedienung zwischen 1 und 6.	Wenn Sie die unter POSITION 1 bis 6 gespeicherten Kameraeinstellungen aufgerufen haben.
RESET n: OK „n“ ist eine voreingestellte Positionsnummer der Infrarot-Fernbedienung zwischen 1 und 6.	Wenn Sie die unter POSITION 1 bis 6 gespeicherten Kameraeinstellungen auf die Werkseinstellungen zurückgesetzt haben.
ONE PUSH WB: OP	Während des Weißabgleichs im ONE PUSH-Weißabgleichmodus blinkt die Meldung auf dem Bildschirm.
ONE PUSH WB: OK	Wenn der Weißabgleichs im ONE PUSH-Weißabgleichmodus korrekt ausgeführt wird, erscheint die Meldung auf dem Bildschirm.
ONE PUSH WB: NG	Wenn der Weißabgleichs im ONE PUSH-Weißabgleichmodus nicht korrekt ausgeführt wird, blinkt die Meldung auf dem Bildschirm.

Hinweis

Die Bedienungsvorgänge über VISCA CONTROL und mit LAN-Verbindung reichen von n: 1 bis 16.

VIDEO MODE

Die Einstellungen für HDMI und DVI sind verfügbar, wenn Video am HDMI-Videoanschluss ausgegeben wird. Wenn SYSTEM SELECT auf EDID eingestellt ist, kann der Videomodus nicht eingestellt werden.

COLOR SYSTEM

Für den Farbraum des Videobilds können Einstellungen von YCbCr und RGB vorgenommen werden. Wenn SYSTEM SELECT auf EDID eingestellt ist, kann das Farbsystem nicht eingestellt werden.

STATUS-Menü

Das STATUS-Menü dient zum Anzeigen der über die Menüs ausgewählten Einstellungen.

Das STATUS-Menü besteht aus PAGE1 bis PAGE5.

Das Menü zeigt die aktuellen Menüeinstellungen nur an; ändern können Sie diese in diesem Menü jedoch nicht.

PAGE1: Zeigt die über das EXPOSURE-Menü vorgenommenen Einstellungen an.

PAGE2: Zeigt die über das PICTURE-Menü und das WHITE BALANCE-Menü vorgenommenen Einstellungen an.

PAGE3: Zeigt die über das PAN TILT ZOOM-Menü vorgenommenen Einstellungen an.

PAGE4: Zeigt die über das SYSTEM-Menü ausgewählten Einstellungen, den Kanal der mitgelieferten Infrarot-Fernbedienung, die Baudrate der VISCA-Datenübertragung, den VIDEO-Modus und das Farbsystem an.

PAGE5: Zeigt die über die LAN-Verbindung ausgewählten Einstellungen, einschließlich IP-Adresse, Subnet-Maske und MAC-Adresse (wird nur angezeigt, wenn der BOTTOM-Schalter auf LAN eingestellt ist).

Hinweis

Das aktuelle Videoformat und die Baudrate der VISCA-Datenübertragung für die Kamera werden angezeigt. Wenn die Änderungen nach dem Einschalten geändert werden, werden diese Einstellungen nicht auf dem Display angezeigt.

Vor dem Gebrauch

Bevor Sie die Kamera in Betrieb nehmen, prüfen Sie, ob die Kamera und ihre Peripheriegeräte richtig installiert und verbunden sind.

Zu Einzelheiten siehe „Einstellung des SYSTEM SELECT-Schalters“ (Seite 10), „Die Kamera installieren“ (Seite 30) und „Verbindungen“ (Seite 34).

Hinweis

Die mitgelieferte Infrarot-Fernbedienung funktioniert in der Nähe von Lampen mit Stromrichter möglicherweise nicht einwandfrei. Versuchen Sie in einem solchen Fall, die Kamera möglichst weit von dem Leuchtmittel mit Stromrichter zu installieren.

Sie können prüfen, ob der Installationsort sich für die Verwendung der Infrarot-Fernbedienung eignet oder nicht.

Genaue Informationen zur Überprüfung finden Sie im Technischen Handbuch. Einzelheiten zum Bezug eines Technischen Handbuchs erhalten Sie von Ihrem Sony-Händler.

Einschalten

1 Schließen Sie die Kamera über das mitgelieferte Netzteil und das Netzkabel an eine Steckdose an. Die Kamera schaltet sich ein und die POWER-Lampe leuchtet auf. Die Kamera schwenkt und neigt sich automatisch in die unter POSITION 1 eingestellte Position (Schwenk-/Neigerücksetzvorgang).

2 Schalten Sie die Peripheriegeräte ein.

Die Kamera mit der Infrarot-Fernbedienung ein-/ausschalten

Solange die Kamera mit einer Steckdose verbunden ist, können Sie die Kamera mit dem POWER-Schalter an der Infrarot-Fernbedienung ausschalten.

Wenn Sie sie mit der Infrarot-Fernbedienung ausschalten, erlischt die POWER-Lampe, und die STANDBY-Lampe der Kamera leuchtet auf.

Schwenk-/Neige- und Zoombedienung

Schwenken und Neigen

1 Drücken Sie den POWER-Schalter. Die Kamera schaltet sich ein und führt automatisch den Schwenk-/Neigevorgang aus.

2 Drücken Sie die Pfeiltaste, um die Kamera zu schwenken oder zu neigen. Prüfen Sie das Bild auf dem Bildschirm und drücken Sie die gewünschte Pfeiltaste.

Drücken Sie die Taste nur kurz, um die Kamera ein kleines Stück zu bewegen.

Um die Kamera über eine weite Strecke zu bewegen, halten Sie die Taste gedrückt.

Drücken Sie für eine Diagonalbewegung der Kamera die Taste ◀ oder ➤, während Sie die Taste ◆ oder ↓ gedrückt halten.

Die Kamera wieder nach vorne richten

Drücken Sie die HOME-Taste.

Wenn sich die Kamera in eine andere als die gewünschte Richtung bewegt

Die Kamera ist so voreingestellt, dass das von der Kamera ausgegebene Bild mit jedem Drücken der Taste → nach rechts gedreht wird.

Die Kamera in die entgegengesetzte Richtung richten

Gehen Sie wie folgt vor, wenn die Kamera in die der gedrückten Taste entgegengesetzte Richtung gerichtet werden soll, beispielsweise wenn Sie die Kamerarichtung während der Prüfung des Bildes auf dem Bildschirm ändern. Drücken Sie die Taste 2 (REV), während Sie die Taste L/R DIRECTION SET gedrückt halten.

Pfeiltaste	Bewegung der Kamera	Einstellung
		Gedrückt haltenDrücken

Die Einstellung zurücksetzen

Drücken Sie die Taste 1 (STD), während Sie die Taste L/R DIRECTION SET gedrückt halten, um die Einstellung zurückzusetzen.

Pfeiltaste	Bewegung der Kamera	Einstellung
		Gedrückt haltenDrücken

Hinweis

Der oben genannte Vorgang ändert nur das von der Infrarot-Fernbedienung ausgegebene Signal, nicht jedoch die Einstellung der Kamera selbst. Wiederholen Sie dieshalb die Einstellung für jede Infrarot-Fernbedienung, wenn Sie mehr als eine Infrarot-Fernbedienung verwenden.

Wenn die STANDBY-Lampe blinkt

Die STANDBY-Lampe blinkt.

Wenn die Kamera mit Gewalt bewegt wird oder ein Finger oder ein anderes Objekt die Kamerabewegung behindert, speichert die Kamera die Schwenk-/Neigestellung möglicherweise nicht. Drücken Sie die Taste PAN-TILT RESET, um die Schwenk-/Neigestellung zurückzusetzen.

Zoomen

Drücken Sie eine der ZOOM-Tasten.

Das Motiv erscheint näher. (Telefoto)

Das Motiv erscheint weiter entfernt. (Weitwinkel)

Fährt schnell heran oder heraus (FAST-Seite)

Fährt langsam heran oder heraus (SLOW-Seite)

Hinweis

Wenn die Schwenk-/Neigebewegung durchgeführt wird, während die Kamera sich im Telefotomodus befindet, kann das Bild auf dem Bildschirm ein wenig ruckeln.

Mehrere Kameras mit der Infrarot-Fernbedienung bedienen

1 Stellen Sie den IR SELECT-Schalter auf der Rückseite der Kamera, die bedient werden soll, auf 1, 2 oder 3.

2 Drücken Sie diejenige CAMERA SELECT-Taste an der Infrarot-Fernbedienung, die der in Schritt 1 eingestellten Zahl entspricht.

Nun können Sie die Kamera(s) nach Nummer bedienen. Immer wenn Sie die Kamera(s) mit der Infrarot-Fernbedienung bedienen, leuchtet die in Schritt 2 gedrückte CAMERA SELECT-Taste auf.

Die Kamera einstellen

Ein Motiv fokussieren

Automatisches Fokussieren eines Motivs mit der Kamera

Drücken Sie die AUTO-Taste. Die Kamera fokussiert das Motiv automatisch in der Mitte des Bildschirms.

Manuelles Fokussieren eines Motivs mit der Kamera

Drücken Sie nach dem Betätigen der MANUAL-Taste die Taste FAR oder NEAR, damit die Kamera das Motiv fokussiert.

Ein weit entferntes Motiv fokussieren

Ein nahes Motiv fokussieren

Aufnehmen mit Hintergrundbeleuchtung

Wenn Sie ein Motiv aufnehmen, hinter dem sich eine Lichtquelle befindet, erscheint das Motiv dunkel. Drücken Sie in einem solchen Fall die BACK LIGHT-Taste.

Um die Funktion aufzuheben, drücken Sie die BACK LIGHT-Taste erneut.

Hinweis

Die BACK LIGHT-Funktion ist nicht wirksam, wenn MODE im EXPOSURE-Menü der Kamera auf MANUAL eingestellt ist.

Kameraeinstellungen im Speicher ablegen — die Vorwahlfunktion

Es können bis zu 16 Einstellungskombinationen (16 Positionen) einschließlich Kamerastellung, Zoom, Fokussierung und Hintergrundbeleuchtung vorgewählt werden.

Einzelheiten zu den vorwählbaren Kameraeinstellungen finden Sie unter „Vorwahlelemente“ (Seite 45).

1 Drücken Sie die Taste PAN-TILT RESET, um die Schwenk-/Neigestellung zurückzusetzen.
2 Passen Sie Stellung, Zoom, Fokussierung und Hintergrundbeleuchtung der Kamera an (Seite 25 bis Seite 28).
3 Halten Sie die PRESET-Taste gedrückt und drücken Sie eine der POSITION-Tasten 1 bis 6, unter der Sie die Einstellungen ablegen wollen.

Eine POSITION-Taste drücken.

Dabei diese Taste gedrückt halten

Wenn im SYSTEM-Menü DISPLAY INFO (Seite 21) auf ON eingestellt ist, erscheint automatisch die Meldung „PRESET n : OK“ etwa 3 Sekunden lang auf dem Monitor.

Aufrufen der gespeicherten Einstellungen

Drücken Sie diejenige POSITION-Taste 1 bis 6, unter der Sie die Einstellungen abgelegt haben. Die Meldung „RECALL n:OK“ erscheint automatisch etwa 3 Sekunden lang auf dem Monitor.

Den Vorwahlspeicher löschen

Halten Sie die RESET-Taste gedrückt und drücken Sie die POSITION-Taste, deren Einstellungen gelöscht werden sollen.

Eine POSITION-Taste drücken.

Dabei diese Taste gedrückt halten

Wenn im SYSTEM-Menü DISPLAY INFO (Seite 21) auf ON eingestellt ist, erscheint automatisch die Meldung „RESET n : OK“ etwa 3 Sekunden lang auf dem Monitor.

Hinweise

• Beim Einschalten startet die Kamera mit den unter POSITION 1 abgelegten Einstellungen.

• Wenn für das nächste Einschalten die gegenwärtige Schwenk- und Neigestellung usw. beibehalten werden soll, legen Sie diese Stellung unter POSITION 1 ab.

• Wenn die Einstellungen unter einer POSITION abgelegt und gelöscht werden, können keine Einstellungen einer anderen POSITION aufgerufen, abgelegt oder gelöscht werden.

• Solange das Menü auf dem Bildschirm angezeigt wird, können keine Bedienungsvorgänge zum Ablegen, Aufrufen oder Löschen der Einstellung ausgeführt werden. Kehren Sie zur normalen Anzeige zurück, bevor Sie diese Vorgänge ausführen.
• Wenn die Einstellungen unter einer POSITION abgelegt und gelöscht werden, können keine Einstellungen einer anderen POSITION aufgerufen, abgelegt oder gelöscht werden.
• Solange das Menü auf dem Bildschirm angezeigt wird, können keine Bedienungsvorgänge zum Ablegen, Aufrufen oder Löschen der Einstellung ausgeführt werden. Kehren Sie zur normalen Anzeige zurück, bevor Sie diese Vorgänge ausführen.

Die Kamera installieren

Die Kamera auf einem Tisch aufstellen

Stellen Sie die Kamera auf eine ebene Fläche.

Wenn Sie die Kamera auf einer geneigten Fläche aufstellen müssen, achten Sie darauf, dass die Neigung weniger als ±15 Grad beträgt, damit die Schwenk-/

Neigebewegung möglich ist, und sichern Sie die Kamera vor dem Herabfallen.

• Tragen Sie die Kamera nicht am Kamerakopf.
• Drehen Sie den Kamerakopf nicht mit der Hand. Dies kann eine Kamerastörung verursachen.

Die Kamera an einem Stativ anbringen

Bringen Sie ein Stativ an dem Schraubloch zum Anbringen eines Stativs auf der Unterseite der Kamera an. Das Stativ muss auf einer ebenen Fläche stehen, und seine Schrauben müssen fest mit der Hand angezogen werden. Verwenden Sie ein Stativ mit Schrauben der folgenden Spezifikationen.

$$ \begin{array}{l} \ell = 4, 5 - 7 \mathrm{mm} \ \ell = 0, 1 8 - 0, 2 2 \text { Zoll } \ \end{array} $$

Vorsicht

Die Installation der Kamera mit den Stativschrauben und Schraublöchern sollte nicht in einer erhöhten Position wie etwa an einer Decke oder auf einem Regal usw. erfolgen.

Die Kamera unter Verwendung der M3- Befestigungsschraublöcher installieren

Bringen Sie die Kamera unter Verwendung der 3 M3-Befestigungsschraublöchern an, die sich auf der Unterseite der Kamera befinden.

Bringen Sie die Kamera mit M3-Schrauben der folgenden Spezifikationen an einer flachen Halterung an.

Das Gerät an der Decke installieren

Mit der Deckenhalterung, dem Drahtseil und den Halteschrauben, die sich im Lieferumfang befinden, können Sie vorhandene Anschlusskästen usw. verwenden, um die Kamera an der Decke anzubringen.

Das Gerät sollte immer an einer ebenen Decke installiert werden. Falls es an einer schrägen oder unebenen Decke installiert werden muss, darf die Neigung nicht mehr als ±15 Grad von der Horizontalen abweichen.

VORSICHT

• Überlassen Sie die Installation einem erfahrenen Handwerker oder Installateur, falls das Gerät an Decken oder anderen erhöhten Orten installiert wird.
• Wenn das Gerät an einem erhöhten Ort installiert wird, überprüfen Sie, ob die Installationsstelle und die Bauteile stabil genug sind, um das Gerät und die Montagehalterung zu tragen und für eine sichere Installation des Geräts zu sorgen (das mitgelieferte Zubehör ist stabil genug und muss nicht geprüft werden). Wenn die Bauteile nicht stabil genug sind, kann das Gerät herabfallen und schwere Verletzungen verursachen.
• Bringen Sie stets das mitgelieferte Drahtseil an, um ein Herabfallen des Geräts zu verhindern.
• Wenn das Gerät an einem erhöhten Ort installiert wird, sollte regelmäßig, aber wenigstens einmal im Jahr, geprüft werden, dass sich die Verbindung nicht gelockert hat. Wenn die Gegebenheiten dies zulassen, führen Sie die regelmäßige Prüfung häufiger aus.

Vor der Installation

Überlegen Sie, in welche Richtung die Kamera aufnehmen soll, und bohren Sie die erforderlichen Löcher für den Anschlusskasten und die Kabelanschlüsse.

Hinweis

Die Verbindungskabel können nicht durch die Deckenhalterung (A) geführt werden. Für die Verkabelung wird ein Loch an der Rückseite des Geräts benötigt, wo es an der Decke angebracht wird.

Installation

1 Stellen Sie den IMAGE FLIP-Schalter auf der Rückseite auf ON.

Hinweise

• Der BOTTOM-Schalter muss sich in der richtigen Stellung befinden. Siehe „Einstellung der BOTTOM-Schalter“ (Seite 11).
• Wenn der IMAGE FLIP-Schalter erst nach dem Einschalten auf ON gestellt wird, wird das Bild nicht gekippt. Schalten Sie die Kamera einmal aus und wieder ein, um das Bild zu kippen. Es dauert etwa 15 bis 30 Sekunden, bis das Bild angezeigt wird.
• Wenn der IMAGE FLIP-Schalter umgeschaltet wird, werden die Voreinstellungen auf die Ausgangseinstellungen zurückgesetzt.

2 Bringen Sie das Drahtseil am Anschlusskasten in der Decke an. Verwenden Sie ein Schraubloch und eine Schraube (nicht mitgeliefert), um das Drahtseil anzubringen.

2-2 Wenn sich der Draht nicht am Anschlusskasten befestigen lässt, bringen Sie ihn an der in der Abbildung gezeigten Position an der Deckenhalterung (B) an.

3 Bringen Sie die Deckenhalterung (B) am Anschlusskasten in der Decke an. Bringen Sie die Löcher in der Halterung mit denen im Anschlusskasten in Übereinstimmung und verwenden Sie geeignete Schrauben (nicht mitgeliefert). An den abgerundeten Kanten der Deckenhalterung (B) befinden sich längliche Löcher für die Schrauben. Später wird die Vorderseite der Kamera an dieser Kante installiert. Richten Sie die Kamera nach vorne, richten Sie sie aus und befestigen Sie sie.

4 Bringen Sie die Deckenhalterung (A) mit den 3 mitgelieferten Schrauben (M 3 × 8) an der Unterseite der Kamera an.

Bringen Sie die Schraublöcher an der Unterseite der Kamera mit denen in der Deckenhalterung in Übereinstimmung und befestigen Sie die Halterung an der Kamera.

Ziehen Sie die Schrauben nach und nach in der nummerierten Reihenfolge der Abbildung an. Wenn Sie alle Schrauben eingeführt und einmal angezogen haben, ziehen Sie sie der Reihe nach endgültig fest.

Hinweis

Verwenden Sie zur Montage nur die mit dem Gerät mitgelieferten Schrauben. Die Verwendung anderer Schrauben kann das Gerät beschädigen.

5 Führen Sie die erhöhten Vorsprünge an der Deckenhalterung (A) in den dafür vorgesehenen Raum in der Deckenhalterung (B) ein und sichern Sie sie vorübergehend, indem Sie die Deckenhalterung (A) nach hinten schieben.

Decken- halterung

6 Schieben Sie den vorderen Teil der Kamera nach oben und befestigen Sie sie mit den drei mitgelieferten Schrauben (M 3 × 8), beginnend mit der Schraube an Position ①.

7 Schließen Sie die Kabel an den Anschlüssen auf der Rückseite der Kamera an.

Hinweise

• Ergreifen Sie geeignete Maßnahmen, um sicherzustellen, dass die Last der angeschlossenen Kabel keine Probleme verursacht.
• Um zu verhindern, dass sich das HDMI-Kabel von der Kamera löst (sei es durch sein Eigengewicht oder durch Krafteinwirkung), wird empfohlen, es mit handelsüblichen Haltevorrichtungen usw. zu sichern.

Die Kamera abnehmen

1 Entfernen Sie die 3 Schrauben, mit denen Sie die Kamera in Schritt 6 von „Installation“ angebracht haben.
2 Drücken Sie die Kamera zur Decke und schieben Sie sie dabei nach vorne. Die Haken lösen sich, und Sie können die Kamera abnehmen.

Verbindungen

An eine Steckdose anschließen

Verwenden Sie das mitgelieferte Netzteil und das Netzkabel, um die Kamera an eine Steckdose anzuschließen.

Verbindung mit einem Computer

RS-232-Anschlüsse

SRG-300H

Hinweise

• Wenn Sie einen Computer über das VISCA-Kabel (RS-232-Crosskabel) mit der Kamera verbinden, können Sie die Kamera anstelle der mitgelieferten Infrarot-Fernbedienung über einen Computer steuern.
• Im Fall der VISCA RS-232-Verbindung müssen Sie darauf achten, dass der BOTTOM-Schalter auf RS-232 gestellt ist (Seite 11).
• Das gleichzeitige Anschließen von VISCA RS-232 und VISCA RS-422 ist nicht möglich.

- Verwenden Sie die Kabel für VISCA RS-232 (Crosskabel) und VISCA RS-422 nicht gleichzeitig. Das gleichzeitige Verwenden dieser Kabel kann zu Störungen führen. Sie können nicht für die LAN-Verbindung benutzt werden.

Fragen Sie Ihren Sony-Händler, wo Sie ein geeignetes Kabel erhalten. Ausführliche Informationen zum Verbinden der Kamera und zur VISCA-Befehlsliste finden Sie im Technischen Handbuch der Kamera. Einzelheiten zum Bezug eines Technischen Handbuchs erhalten Sie von Ihrem Sony-Händler.

RS-422-Anschlüsse SRG-300H

Hinweise

- Bereiten Sie das Kabel mit dem mitgelieferten VISCA RS-422-Stecker vor. Siehe „Verwendung der VISCA RS-422-Steckanschluss-Pinbelegungen“ (Seite 49).

• Im Fall der VISCA RS-422-Verbindung müssen Sie darauf achten, dass der BOTTOM-Schalter auf RS-422 gestellt ist (Seite 11).
• Das gleichzeitige Anschließen von VISCA RS-232 und VISCA RS-422 ist nicht möglich.
• Verwenden Sie die Kabel für VISCA RS-232 (Crosskabel) und VISCA RS-422 nicht gleichzeitig. Das gleichzeitige Verwenden dieser Kabel kann zu Störungen führen. Sie können nicht für die LAN-Verbindung benutzt werden.

LAN-Verbindung

SRG-300H

Hinweise

- Im Fall einer LAN-Verbindung müssen Sie darauf achten, dass der BOTTOM-

Schalter für die LAN-Verbindung eingestellt ist (Seite 11).

• Es wird eine spezielle Anwendungssoftware benötigt. Einzelheiten zur Anwendungssoftware erfahren Sie bei Ihrem Sony-Händler.
• Eine Netzwerkverbindung über Router und Gateway ist nicht verfügbar.
• Verwenden Sie ein LAN-Kabel, das mit 10BASE-T/100BASE-TX kompatibel ist (Kategorie 5 oder höher, geschirmt, verdrillt) für diese Verbindung.

Verbinden mit der IP-Fernbedienung RM-IP10

Verwenden Sie das mit der IP-Fernbedienung mitgelieferte RS-232-Verbindungskabel.

Hinweis

Prüfen Sie bei Verwendung der VISCA RS-232-Anschlüsse, dass der BOTTOM-Schalter auf der Unterseite der Kamera (Seite 11) und der BOTTOM-Schalter auf der Unterseite der IP-Fernbedienung auf RS-232 gestellt sind.

Die IP-Fernbedienung mithilfe der VISCA RS-422-Anschlüsse verbinden

Anstelle der VISCA RS-232-Anschlüsse können Sie auch die VISCA RS-422-Anschlüsse verwende, um die IP-Fernbedienung RM-IP10 mit der Kamera zu verbinden. Bei Verwendung der VISCA RS-422-Anschlüsse ist eine Verbindung über bis zu 1.200 m möglich.

Bereiten Sie das Verbindungskabel mit den RS-422-Steckern vor, die mit der Kamera und der IP-Fernbedienung mitgeliefert werden.

Zum Vorbereiten des Kabels siehe „Verwendung der VISCA RS-422-Steckanschluss-Pinbelegungen“ auf Seite 49, 50.

Hinweise

• Prüfen Sie bei Verwendung der VISCA RS-422-Anschlüsse, dass der BOTTOM-Schalter auf der Unterseite der Kamera (Seite 11) und der BOTTOM-Schalter auf der Unterseite der IP-Fernbedienung auf RS-422 gestellt sind.
• Bei einer Verbindung über die VISCA RS-422-Anschlüsse ist keine VISCA RS-232-Verbindung möglich.

LAN-Verbindung

Hinweise

• Im Falle einer LAN-Verbindung müssen Sie darauf achten, dass der BOTTOM-Schalter für die LAN-Verbindung eingestellt ist (Seite 11).

• Verwenden Sie ein LAN-Kabel, das mit 10BASE-T/100BASE-TX kompatibel ist (Kategorie 5 oder höher, geschirmt, verdrillt) für diese Verbindung.

• Wenn Sie eine direkte Verbindung zum LAN-Anschluss einer Kamera und einer IP-Fernbedienung ohne Verwendung eines Switching-Hub herstellen wollen, verwenden Sie das Crosskabel.

• Eine Netzwerkverbindung über Router und Gateway ist nicht verfügbar.

Verbinden eines mit HDMI-Eingangsanschluss ausgestatteten Videomonitors usw

Hinweise

• Konfigurieren Sie VIDEO FORMAT gemäß den Spezifikationen des HD-Monitors.

• Abhängig von den Leistungskapazitäten des HDMI-Kabels kann es in einigen Bildern zu Bildrauschen kommen. Benutzen Sie daher in jedem Fall ein Kabel, dessen 1080p/59.94-Leistung garantiert ist.

• Wenn die Lautstärke des Monitors auf den höchsten Wert eingestellt ist, kann bei der Aktivierung je nach Produkt für kurze Zeit ein Ton ausgegeben werden. Dies ist keine Störung.

• Es dauert etwa 15 bis 30 Sekunden, bis das Bild angezeigt wird.
• Um zu verhindern, dass sich das HDMI-Kabel von der Kamera löst (sei es durch sein Eigengewicht oder durch Krafteinwirkung), wird empfohlen, es mit handelsüblichen Haltevorrichtungen usw. zu sichern.

Liste der Meldungen

Für diese Kamera können die folgenden Meldungen und Anzeigen erscheinen. Führen Sie die folgenden Schritte nach Bedarf aus.

Lampenanzeige

Lampe Bedeutung und Lösung
Die STANDBY-Lampe und die POWER-Lampe leuchten.	Der SYSTEM SELECT-Schalter ist auf „Kein Ausgang“ eingestellt (Seite 10).
Die STANDBY-Lampe leuchtet.	Wenn die Kamera mit Gewalt bewegt wird oder ein Finger oder ein anderes Objekt die Kamerabewegung behindert, speichert der eingebaute Prozessor der Kamera die Schwenk-/Neigestellung möglicherweise nicht.Drücken Sie die Taste PAN-TILT RESET, um die Schwenk-/Neigestellung zurückzusetzen.

Bildschirmanzeige

Meldung Bedeutung und Lösung
PRESET n:OK(„n“ ist eineVorwahlpositionsnummer zwischen 1 und 16)	Die Meldung erscheint etwa 3 Sekunden lang, wenn Sie Kameraeinstellungen unter POSITION 1 bis 16 speichern.Die Vorwahlpositionsnummer der Infrarot-Fernbedienung ist POSITION 1 bis 6.
RECALL n:OK(„n“ ist eineVorwahlpositionsnummer zwischen 1 und 16)	Die Meldung erscheint etwa 3 Sekunden lang, wenn Sie die unter POSITION 1 bis 16 gespeicherten Kameraeinstellungen aufrufen.Die Vorwahlpositionsnummer der Infrarot-Fernbedienung ist POSITION 1 bis 6.
RESET n:OK(„n“ ist eineRücksetzpositionsnummer zwischen 1 und 16)	Die Meldung erscheint etwa 3 Sekunden lang, wenn Sie die unter POSITION 1 bis 16 gespeicherten Kameraeinstellungen zurücksetzen.Die Vorwahlpositionsnummer der Infrarot-Fernbedienung ist POSITION 1 bis 6.
ONE PUSH WB: OP Während des Weißabgleichs im ONE PUSH-Weißabgleichmodus blinkt diese Meldung auf dem Bildschirm.
ONE PUSH WB: OK Wenn der Weißabgleich im ONE PUSH-Weißabgleichmodus korrekt ausgeführt wurde, leuchtet diese Meldung auf dem Bildschirm.
ONE PUSH WB: NG Wenn der Weißabgleich im ONE PUSH-Weißabgleichmodus fehlgeschlagen ist, blinkt diese Meldung auf dem Bildschirm.

Fehlerbehebung

Bevor Sie die Kamera zur Reparatur geben, prüfen Sie die folgenden Angaben zur Hilfe bei der Behebung des Problems. Falls sich das Problem nicht beheben lässt, wenden Sie sich an Ihren Sony-Händler.

Symptom Ursache Maßnahme
Die Kamera schaltet sich nicht ein.	Das Netzteil ist nicht fest mit dem 12 V DC-Anschluss verbunden.	Stecken Sie das Netzkabel fest so weit wie möglich ein.
	Das Netzkabel ist nicht fest in das Netzteil oder die Steckdose gesteckt.	Stecken Sie das Netzkabel fest so weit wie möglich ein.
Das Bild wird nicht auf dem an die Kamera angeschlossenen Videomonitor angezeigt.	Das Videokabel ist nicht richtig verbunden.	Prüfen Sie die Verbindung zwischen Kamera und Videomonitor.
	Die Belichtung an der Kamera ist nicht richtig eingestellt.	Stellen Sie die Belichtung im EXPOSURE-Menü richtig ein (Seite 17).
	Der SYSTEM SELECT-Schalter auf der Rückseite der Kamera ist nicht richtig eingestellt.	Prüfen Sie das ausgewählte Ausgangssignalformat der Kamera und das Eingangssignalformat des angeschlossenen Monitors.
Es sind keine Schwenk-, Neige- oder Zoomvorgänge möglich.	Es wird ein Menü auf dem Monitor angezeigt.	Drücken Sie die DATA SCREEN-Taste auf der mitgelieferten Infrarot-Fernbedienung, um das Menü vom Monitor zu entfernen.
	Der Schwenk- oder Neigebereich ist eingeschränkt.	Ändern Sie die Einstellung von PAN/TILT LIMIT im PAN TILT ZOOM-Menü (Seite 20).
Das EXPOSURE-Menü lässt sich mit Ausnahme von FULL AUTO nicht einstellen.	WIDE D ist nicht auf OFF eingestellt.	Stellen Sie WIDE D auf OFF und wählen Sie dann MODE unter EXPOSURE aus (Seite 17).
Die Infrarot-Fernbedienung funktioniert nicht.	Die auf der Infrarot-Fernbedienung gedrückte CAMERA SELECT-Taste passt nicht zu der mit dem IR SELECT-Schalter an der Kamera eingestellten Nummer.	Drücken Sie die CAMERA SELECT-Taste, die der Einstellung des IR SELECT-Schalters der Kamera entspricht (Seite 27).
VISCA CONTROL ist nicht verfügbar, während ein Computer mit der Kamera verbunden ist.	Der Computer ist nicht richtig mit der Kamera verbunden.	Vergewissern Sie sich, dass die Verbindung zwischen Computer und Kamera richtig ist.
		Prüfen Sie, ob die Baudrateneinstellung (9.600 bps oder 38.400 bps) mit dem BOTTOM-Schalter auf der Unterseite der Kamera richtig vorgenommen wurde (Seite 11).
		Prüfen Sie, ob der SYSTEM SELECT-Schalter (Seite 10) sich in einer Stellung befindet, in der Videosignale ausgegeben werden.
Die LAN-Kommunikation ist nicht verfügbar, während ein Computer mit der Kamera verbunden ist.	Der Computer ist nicht richtig mit der Kamera verbunden.	Vergewissern Sie sich, dass die Verbindung zwischen Computer und Kamera richtig ist.
		Prüfen Sie, ob der VISCA/LAN-Schalter (BOTTOM-Schalter) auf ON steht (Seite 11).
	Der Computer ist nicht richtig eingestellt.	Prüfen Sie die Vorsichtshinweise zur Einstellung der speziellen PC-Anwendung.
Die Kamera funktioniert nicht, wenn sie eins-zu-eins mit der IP-Fernbedienung verbunden wird.	Es wird kein Crosskabel verwendet.	Verwenden Sie für eine Eins-zu-eins-LAN-Verbindung ein Crosskabel.
Die Kamera lässt sich nicht bedienen.	- Ziehen Sie den Netzkabelstecker von der Steckdose ab und führen Sie ihn nach einiger Zeit wieder in die Steckdose ein.

Menüstruktur

Die Menüs der Kamera sind wie unten beschrieben strukturiert. Weitere Einzelheiten finden Sie auf den in Klammern angegebenen Seiten.

Die Anfangseinstellungen der einzelnen Elemente sind fett gedruckt.

Vorwahlelemente

Die folgenden Elemente werden mithilfe der Infrarot-Fernbedienung eingestellt, und die Menüelemente können im Speicher der Kamera abgelegt werden.

Mit der Infrarot-Fernbedienung eingestellte Elemente

Vorwahlelement Vorwahlpositionsnummer
	1	2
Schwenk-/Neigestellung	●	○
Zoomstellung	●	○
Fokusmodus Auto/Manuell	●	○
Fokusposition	●	○
Hintergrundlichtkompensation ON/OFF	●	○

Menüelemente

Vorwahlelement Vorwahlpositionsnummer
	1	2 bis 16
EXPOSURE MODE	●○
WIDE D ●○
SLOW SHUTTER ●-
AE GAIN LIMIT ●-
BRIGHT LEVEL ●○
SPEED ●○
IRIS ●○
GAIN ●○
EX-COMP ON/OFF ●○
EX-COMP LEVEL ●○
WHITE BALANCE MODE	●○
ONE PUSH WB R/B Data	●-
MANUAL R/B GAIN	●○
APERTURE	●○
PICTURE EFFECT	●○
HIGH RESOLUTION	●○
NOISE REDUCTION	●○
PAN/TILT LIMIT	●	-
D-ZOOM	●○
DISPLAY INFO	●-

●:Einstellungselemente, die nach dem Ausschalten im Speicher behalten werden. Die Kamera startet mit den unter POSITION 1 abgelegten Einstellungen.

O:Einstellungselemente, die nach dem Ausschalten im Speicher behalten werden.

– :Einstellungselemente, die beim Ausschalten aus dem Speicher gelöscht werden und beim nächsten Einschalten auf die Anfangseinstellungen zurückgesetzt werden.

Zur genauen Informationen zu POSITION 1 siehe „Kameraeinstellungen im Speicher ablegen — die Vorwahlfunktion“ (Seite 28).

Sie können die folgenden Elemente im Speicher ablegen (POSITION 1), aber Sie können sie nur mit dem entsprechenden VISCA-Befehl einstellen.

• Fokusgrenzwert nah
  • I R - E m p f a n g
• IR-Empfang Return

Ausführliche Informationen zur VISCA-Befehlsliste finden Sie im Technischen Handbuch der Kamera. Einzelheiten zum Bezug eines Technischen Handbuchs erhalten Sie von Ihrem Sony-Händler.

Die Einstellungen der Vorwahlnummern 1 bis 16 sind für VISCA CONTROL und die LAN-Verbindung verfügbar.

Spezifikationen

System

Videosignal 1920×1080p/59.94

1920×1080p/29.97

1920×1080i/59.94

1280×720p/59.94

1280×720p/29.97

1920×1080p/50

1920×1080p/25

1920×1080i/50

1280×720p/50

1280×720p/25

EDID

VISCA CONTROL

(umgeschaltet mit dem SYSTEM

SELECT-Schalter)

Synchronisation

Interne Synchronisation

Bildgebungsvorrichtung

1/2,8-Zoll-Exmor-CMOS

Objektiv 30× (optisch), 12× (digital)

f = 4,3 mm (weit) bis 129 mm (tele)

F1.6 bis 4.7

Horizontaler Winkel: 65 Grad (WEIT-Ende)

Minimale Motiventfernung

10 mm (WEIT-Ende) bis 1.200 mm (TELE-Ende)

Mindestbeleuchtung

1,4 Lux (F1.6, 50 IRE,

Hochempfindlichkeitsmodus OFF, 30 fps)

2,8 Lux (F1.6, 50 IRE,

Hochempfindlichkeitsmodus OFF, 60 fps)

0,35 Lux (F1.6, 50 IRE,

Hochempfindlichkeitsmodus ON, 30 fps)

0,7 Lux (F1.6, 50 IRE,

Hochempfindlichkeitsmodus ON, 60 fps)

Verschlusszeit 1/1 bis 1/10.000 Sek. (22 Stufen)

Video-Signal-Rausch-Verhältnis 50 dB

Schwenk-/Neigebewegung

Horizontal: ±170 Grad Maximale

Schwenkgeschwindigkeit: 100 Grad/Sek.

Neigegeschwindigkeit: 90 Grad/Sek.

Eingangs-/Ausgangsanschlüsse

HDMI (HDMI-Anschluss)

Steuereingang/-ausgang

VISCA IN: Mini DIN 8-polig, RS-232

VISCA OUT: Mini DIN 8-polig, RS-232

VISCA RS-422: 9-polig

LAN-Anschluss: RJ-45 (8-polig), 10BASE-T/100BASE-TX automatische Erkennung

Netzanschluss

JEITA Typ 4 (12 V DC)

Allgemeines

Eingangsspannung

12 V DC (10,8 bis 13,2 V DC)

Leistungsaufnahme

16,8 W

Betriebstemperatur

0^ bis +40^

Lagerungstemperatur

-20^ bis +60^

Abmessungen Videokamera: 157 × 164 × 163 mm (B/H/T)

Infrarot-Fernbedienung:

56 × 26 × 210 ~mm(B / H / T)

Installationswinkel

Weniger als ±15 Grad von der Horizontalen

Mitgeliefertes Zubehör

Netzteil (MPA-AC1)

Netzkabel (1)

Infrarot-Fernbedienung (RM-EV100) (1)

Deckenhalterung (A) (1)

Deckenhalterung (B) (1)

Drahtseil (1)

Schraube M3×8 (8)

VISCA RS-422-Stecker (1)

Sicherheitsbestimmungen (1)

Bedienungsanleitung (CD-ROM) (1)

Design und Spezifikationen unterliegen unangekündigten Änderungen.

Die Bezeichnungen HDMI und HDMI High-Definition Multimedia Interface und das HDMI-Logo sind Marken oder eingetragene Marken von HDMI Licensing LLC in den Vereinigten Staaten und anderen Ländern.

HDMI

Abmessungen

Oberseite Rückseite

VISCA IN-Anschluss (Mini-DIN 8-polig, Buchse)

VISCA IN

Pin-Nr. Funktion
1	D	T	R	I
2	D	S	R	I
3 TXD	IN
4 GND
5 RXD	IN
6 GND
7 IR OUT L*
8 IR OUT R*

* Die IR OUT-Funktion der Pins 7 und 8 kann mit dem BOTTOM-Schalter auf der Unterseite der Kamera ausgewählt werden.

VISCA OUT-Anschluss (Mini-DIN 8-polig, Buchse)

VISCA OUT

Pin-Nr. Funktion
1 DTR	OUT
2 DSR	OUT
3 TXD	OUT
4 GND
5 RXD	OUT
6 GND
7 Keine	Verbindung
8 Keine	Verbindung

Verwendung der VISCA RS-422-Steckanschluss-Pinbelegungen

Die VISCA RS-422-Steckanschluss-Pinbelegungen

VISCA RS-422

NPin-Nr. Funktion
N	1 TXD IN+
	2 TXD IN-
	3 RXD IN+
	4 RXD IN-
	5 GND
	6 TXD OUT+
	7 TXD OUT-
	8 RXD OUT+
	9 RXD OUT-

Verwendung des VISCA RS-422-Steckers

1 Führen Sie einen Draht (AWG Nr. 28 bis 18) in die gewünschte Drahtöffnung am mitgelieferten VISCA RS-422-Stecker ein und ziehen Sie die Schraube des Drahtes mit einem Flachkopfschraubendreher fest.

Flachkopfschraubendreher

2 Führen Sie den VISCA RS-422-Stecker in den VISCA RS-422-Anschluss auf der Rückseite der Kamera ein.

Hinweise

• Um den Spannungspegel des Signals zu stabilisieren, sollten beide Enden mit GND verbunden werden.
• Nehmen Sie keine VISCA RS-232-Verbindung vor, wenn bereits eine VISCA RS-422-Verbindung besteht.

Lizenz

Diese Software unterstützt teilweise die Komponente uIP. Daher gelten die folgenden Lizenzbedingungen.
