BEDIENUNGSANLEITUNG MX183 SHURE

Gebrauchsanleitung für verkabelte Microflex® Ansteckmikrofone der Reihe MX100

ALLGEMEINES

Bei den Modellen MX183, MX184 und MX185 handelt es sich um verkabelte Elektretkondensator-Ansteckmikrofone, die für Sprach- und Gesangsaufnahmen entwickelt wurden. Sie können an Krawatten, Aufschlägen und anderen Kleidungsstücken festgeklemmt werden. Austauschbare Kapseln ermöglichen die einfache Neukonfiguration der Mikrofonanlage bei entsprechendem Bedarf.

MERKMALE

- Breiter Dynamikbereich und Frequenzgang für genaue Tonwiedergabe über das gesamte Klangspektrum hinweg

- Austauschbare Kapseln bieten die optimale Auswahl für jede Anwendung

- Drehbare Krawattenklemme, die sich zur flexiblen Anbringung in 90^ -Intervallen drehen läßt

- Mitgelieferter Steckrast-Windschirm aus Schaumstoff, der Atemgeräusche unterdrückt und sicher einschnappt

- Ausgeglichene, transformatorlose Ausgabe für gesteigerte Rauschunempfindlichkeit bei langen Kabelführungen

- Mitgelieferte Doppelkrawattenklemmen halten zwei Mikrofone für Doppelaufnahmeverfahren

- Neues Design zur HF Filterung

VERWENDUNGSMÖGLICHKEITEN

MX183 (Allrichtungsmikrofon): Für allgemeine Tonverstärkungs-, Aufzeichnungs- oder Fernüberwachungsanwendungen empfohlen. Geringe Handhabungsgeräusche. Ansprechwinkel = 360°.

MX184 (Superkardioidenmikrofon): Für Tonverstärkungsanwendungen empfohlen, die starke Unterdrückung von Umgebungsgeräuschen und kleinen Ansprechwinkel erfordern. Die Verwendung des Windschirms wird dringend empfohlen. Ansprechwinkel (-3 dB) = 115°.

MX185 (Kardioidenmikrofon): Für allgemeine Tonverstärkungsanwendungen empfohlen, die gute Unterdrückung von Umgebungsgeräuschen erfordern. Die Verwendung des Windschirms wird dringend empfohlen. Ansprechwinkel (-3 dB) = 130°.

ALLGEMEINE REGELN FÜR DEN GEBRAUCH VON ANSTECKMIKROFONEN

1. Das Ansteckmikrofon ungefähr 8 bis 15 cm unterhalb des Halsansatzes anbringen, um besten Klang zu erzielen.

2. Das Mikrofon nicht mit der Hand oder mit Kleidungsstücken abdecken.

3. Einen der mitgelieferten Windschirme verwenden, um Wind- und Atemgeräusche zu minimieren.

4. Wenn vier oder mehr Mikrofone gleichzeitig verwendet werden sollen, ist der Einsatz einer automatischen Mischstufe, wie z.B. Shure SCM810 oder FP410, zu empfehlen.

ANBRINGUNG

1. Den Oberteil des Mikrofons von unten durch die Krawattenklemmenschlaufe einführen, bis diese in der unteren Rille am Mikrofon einschnappt. Siehe Abbildung 1.

2. Zur Montage des Steckrast-Windschirms diesen auf das Mikrofon drücken, bis er in der oberen Rille am Mikrofon einrastet. Der Steckrast-Windschirm bietet Schutz vor "Knallgeräuschen" bis zu 30 dB.

HINWEIS: Der Steckrast-Windschirm kann entfernt werden, indem der Schlitz im Steckrastring gespreizt wird.

ODER

Zur Montage des kleineren Schaumstoff-Windschirms diesen über den oberen Teil des Mikrofons schieben, so daß er die Seitenschlitze verdeckt. Der Schaumstoff-Windschirm bietet Schutz vor "Knallgeräuschen" von 5 bis 10 dB.

1. Das Mikrofon ungefähr 8 bis 15 cm unterhalb des Halsansatzes anbringen.

AUSTAUSCH VON KAPSELN

Die Mikrofone MX183, MX184 und MX185 verfügen über austauschbare Kapseln. Zur Entnahme der Kapsel diese vom Mikrofongehäuse abschrauben, wie in Abbildung 2 dargestellt. Die Ersatzkapsel einbauen, indem sie auf das Mikrofongehäuse aufgeschraubt wird.

EINSTELLUNG DER VORVERSTÄRKER-VERSTÄRKUNG (Abbildung 3)

Dieses MX-Mikrofon enthalten einen Vorverstärker mit Verstärkungseinstellung, der dem Benutzer ermöglicht, eine 12-dB-oder 0-dB-Verstärkungseinstellung zu wählen. Um die Signalverstärkung am Vorverstärker MX100 Series um 12 dB zu verringern, die Verstärkungswiderstände wie abgebildet wieder auf 0 dB (Tabelle 3A).

HF-FILTERUNG:

Zur Optimierung der HF-Störfestigkeit muss die Reihe MX100 mit dem Vorverstärker RK100PK verwendet werden.

TECHNISCHE DATEN

Typ

Kondensator (Elektretvorpolung)

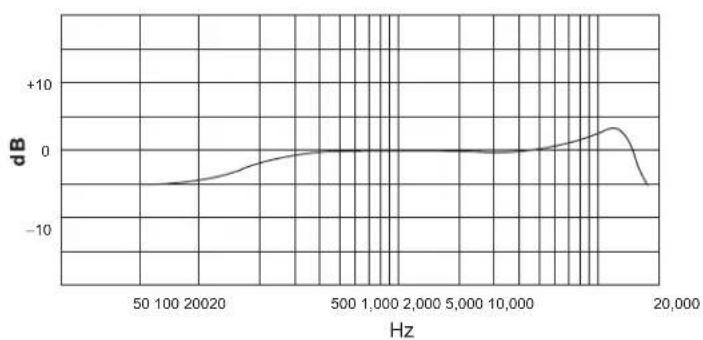

Frequenzgang (Abbildung 6)

50 bis 17.000 Hz

Polarmuster (Abbildung 7)

MX183: Kugel

MX184: Superniere

MX185: Niere

Ausgangsimpedanz

EIA-Nennwert: 150 Ω (Ist-Wert: 180 Ω)

Leerlaufempfindlichkeit (bei 1 kHz, bezogen auf

1 V/Pascal*)

MX183: -27,5 dB (42,2 mV)

MX184: -33,5 dB (21,1 mV)

MX185: -35.0 dB (17,8 mV)

Alle Einstellungen -12 dB bei 0 dB Verstärkungsfaktor

*1 Pascal = 94 dB Schalldruckpegel

Maximaler Schalldruckpegel (1 kHz bei 1 % Klirrfaktor, 1 kΩ

Belastung)

MX183: 116,7 dB

MX184: 122,7 dB

MX185: 124.2 dB

Alle Einstellungen +6 dB bei 0 dB Verstärkungsfaktor

Äquivalentausgangsrauschen (mit A-Gewichtung)

MX183: 20,5 dB

MX184: 26,5 dB

MX185: 28,0 dB

Rauschabstand (bezogen auf 94 dB Schalldruckpegel)

MX183: 73,5 dB

MX184: 67.5 dB

MX185: 66,0 dB

Dynamikbereich bei 1 kΩ Belastung

96 dB

100 dB bei 0 dB Verstärkungsfaktor

Leistungsbedarf

11 bis 52 V Phantom-Gleichspannung, 2,0 mA

Gleichtaktunterdrückung

mindestens 45,0 dB

Polarität

Positiver Schalldruck an der Membran erzeugt positive Spannung an Stift 2 in bezug auf Stift 3 des XLR-Ausgangssteckverbinders.

Umgebungsbedingungen

Betriebstemperaturbereich: -18 bis 57° C

Lagerungstemperaturbereich: -29 bis 74°C

Kabel

Abgeschirmtes 1,2 Meter langes Kabel, das mit einem TA4F Tini 4-Stift-Mini-Steckverbinder abgeschlossen ist.

Abmessungen (Abbildung 5)

Zertifizierung

Zur CE-Kennzeichnung berechtigt. Entspricht der EU-Richtlinie über elektromagnetische Verträglichkeit 89/336/EEC. Erfüllt die Prüfungs- und Leistungskriterien der europäischen Norm EN 55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leichtindustriegebiete (E2).

HINWEIS: Faxabruf technischer Daten unter der Rufnummer

1-800-488-3297 (nur innerhalb der USA), dabei Anleitungen

des Anrufbeantworters befolgen. Weitere Informationen

erhalten Sie von Shure unter [phone]. In Europa

bitte [phone] anrufen.

MITGELIEFERTES ZUBEHÖR

Reißverschlusstasche....26A13

Kleine Schaumstoff-Windschirme*...... RK261BWS

Steckrast-Windschirme*......RK183WS

Krawattenklemmen** RK183T1

Doppelkrawattenklemme RK183T2

In-Line-Vorverstärker ....RK100PK

Sechskantschlüssel Nr. 4....80A67

SONDERZUBEHÖR

Batteriegespeister Vorverstärker...... MX1BP

ERSATZTEILE

Allrichtungskapsel....R183

Superkardioidenkapsel ......R184

Kardioidenkapsel R185

4-Stift-Mini-Steckverbinder......WA333

Ersatzkabel, Mikrofon zu Vorverstärker ......C122

Gürtelclip für In-Line-Vorverstärker....53A2133A

*1 mitgeliefert, 4 in Ersatzpackung

**1 mitgeliefert, 2 in Ersatzpackung

FIGURE 4 • FIGURA 4 • ABBILDUNG 4

FIGURE 5 • FIGURA 5 • ABBILDUNG 5
