BEDIENUNGSANLEITUNG VNC720-FI-DUCATO ESX

Die Ihnen vorliegende Anleitung ist eine Einbauhilfe zur fachgerechten Montage des Geräts.

Beachten Sie dazu die folgenden Hinweise vor der Installation:

1.) Behandeln Sie bitte alle Teile des Soundsystems und die Komponenten Ihres Fahrzeugs grundsätzlich mit Vorsicht.
2.) Beachten Sie unter allen Umständen die Vorschriften des Fahrzeugherstellers und nehmen Sie keine Veränderungen am Fahrzeug vor, welche die Fahrsicherheit beeinträchtigen könnten.
3.) Klemmen Sie vor der Installation aus Sicherheitsgründen den Masseanschluß der Kfz-Batterie vor der Installation ab.
4.) Bitte achten Sie stets auf die korrekte Polarität der Anschlüsse.
5.) Bitte modifizieren Sie keine Kabelsätze oder Anschlüsse des Geräts oder des Fahrzeugs, da sonst der Garantieanspruch davon beinträchtigt werden könnte..
6.) Achten Sie unbedingt darauf, dass keine Kabel gequetscht werden oder einen Kurzschluss verursachen.
7.) Verlegen Sie keine Kabel vor den Airbags z.B. im Armaturenbrett oder in einer Art und Weise, dass diese in ihrer Funktion beeinträchtigt werden.

Recommended tools:

Empfohlene Werkzeuge:

Unlock Device
Entriegelungsbügel

Plastic mounting wedges
Kunststoff-Montagekeile
(AD Accessories Art.Nr.: 2426812)

Phillips screwdriver or bit
Kreuzschlitz-Schraubendreher oder Bit

INDEX / Inhaltsverzeichnis

Scope of delivery 4

Lieferumfang 4

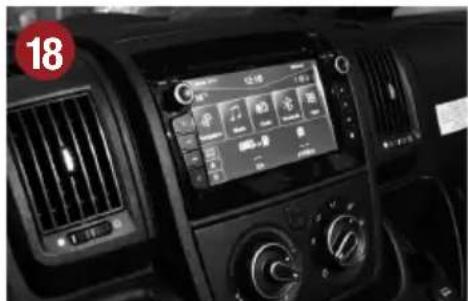

Einbaubeispiel mit Original-Radio ab Werk 18

FIAT DUCATO IV (Type 290, 2015 ->)

Einbaubeispiel nur mit Radiovorbereitung ab Werk 23

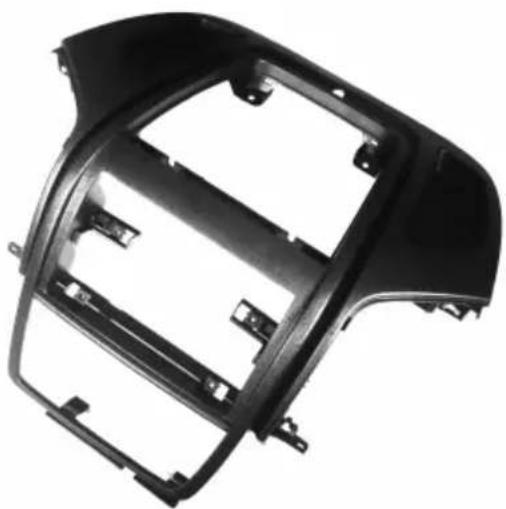

Empfohlenes Zubehör:

· CANBUS Adapter OEM Fiat auf ISO
- Antennenadapter Fakra auf ISO, 50 Ohm
- USB-Adapter "USB-A auf Mini-USB-B-Kupplung"
- Unterstützt originale Rückfahrkamera

SCOPE OF DELIVERY / Lieferumfang

NO. Nr.	ITEM Artikel	FIGURE Abbildung	QUANTITY Anzahl
1	MAIN DEVICE Hauptgerät		1
2	STYLUS Markierstift		1
3	MICRO SD CARD 8GB INKL: NAVIGATION SOFTWARE MicroSD Speicherkarte 8GB Navigationssoftware		1
4	REMOTE CONTROL Fernbedienung		1
5	G71-AUD0119 AUDIO / VIDEO / AV INPUTS Audio / Video / AV-Eingänge		1
6	G71-MNV0010 AUDIO OUTPUTS 5.1 WITH REMOTE TURN ON Audio-Ausgänge 5.1 mit Einschaltleitung		1
7	G71-WHE0063 VAR. SYSTEM CONNECTIONS, E.G. DAB BOX Div. System-Anschlüsse, z.B. DAB-Box		1
8	G71-MIC0008 EXTERNAL BT-MICROPHONE Externes BT-Mikrofon		1

SCOPE OF DELIVERY / Lieferumfang

NO. Nr.	ITEM Artikel	FIGURE Abbildung	QUANTITY Anzahl
9	G71-CCD0037 CAMERA CONNECTIONS Kamera-Anschlüsse		1
10	G71-MNV0009 AUDIO/VIDEO OUTPUTS 1/2 Audio/Video-Ausgänge		1
11	G71-USB0055 USB PORT 1 & 2 WITH QUICK CHARGE FUNCTION USB-Anschluss 1 & 2 mit Schnellldadefunktion		2
12	GPS ANTENNA GPS Antenne		1
13	TMC WIRE ANTENNA TMC Kabelantenne		1
14	Y-ANTENNA ADAPTOR WITH 2,5 MM INPUT-JACK, UNIVERSAL ISO CONNECTOR Y-Antennen Adapter mit 2,5 mm Klinkenstecker, Universal ISO Anschluss		1
15	G71-WHE0078 ADAPTOR CANBUS / STEERING WHEEL CONTROL Adapter CANBUS / Lenkradfernsteuerung		1
16	MOUNTING HOLDER Montage-Rahmen		2

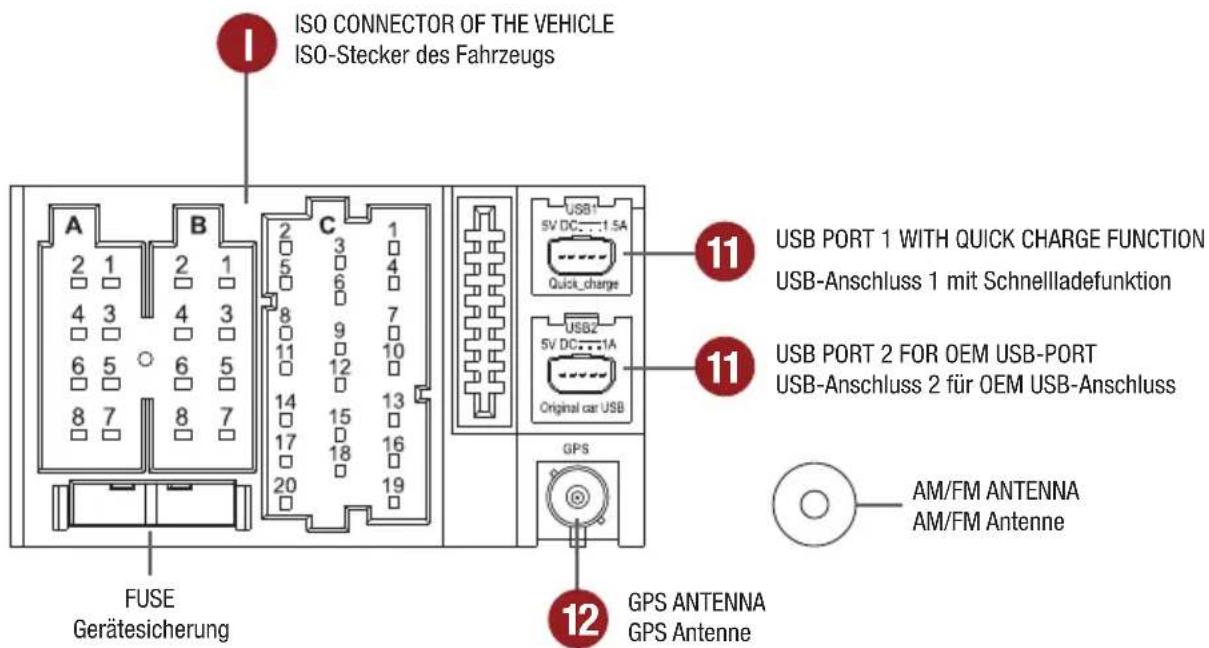

CONNECTION DIAGRAM / Anschlussdiagramm

I

ISO ASSIGNMENT

A4 = CONSTANT PLUS

A5 = ANTENNA

A6 = ILLUMINATION

A7 = IGNITION PLUS

A8 = GROUND

B1 = SPEAKER REAR RIGHT +

B2 = SPEAKER REAR RIGHT -

B3 = SPEAKER FRONT RIGHT +

B4 = SPEAKER FRONT RIGHT -

B1 = Lautsprecher hinten rechts +

B2 = Lautsprecher hinten rechts -

B3 = Lautsprecher vorne rechts +

B4 = Lautsprecher vorne rechts -

B5 = Lautsprecher vorne links +

B6 = Lautsprecher vorne links -

B7 = Lautsprecher hinten links +

B8 = Lautsprecher hinten links -

C1 = Key1

C2 = Key2

C3 = AUX Masse

C7 = AUX Signal R

C10 = AUX Signal L

C19 = Can Low

C20 = Can High

ENGLISH

CONNECTION DIAGRAM / Anschlussdiagramm

WICHTIGER HINWEIS: Bei Fahrzeugen mit Radiovorbereitung und ISO Steckern ist in der Regel eine „Plug and Play“-Installation möglich. In diesem Fall ist es wichtig, dass der ESX Naviceiver mit Zündungsplus (ACC, PIN 7) angeschlossen wird.

ACHTUNG: Verwenden Sie niemals den CANBUS zusammen mit Zündungsplus.

GERÄTESICHERUNG: Im Falle eines Defektes darf die Sicherung nur mit einer Sicherung des gleichen Wertes erneuert werden (10A). Beseitigen Sie vor dem Erneuern der defekten Sicherung die Ursache des Kurzschlusses.

BELEGUNG DER ZUBEHÖR-STECKER

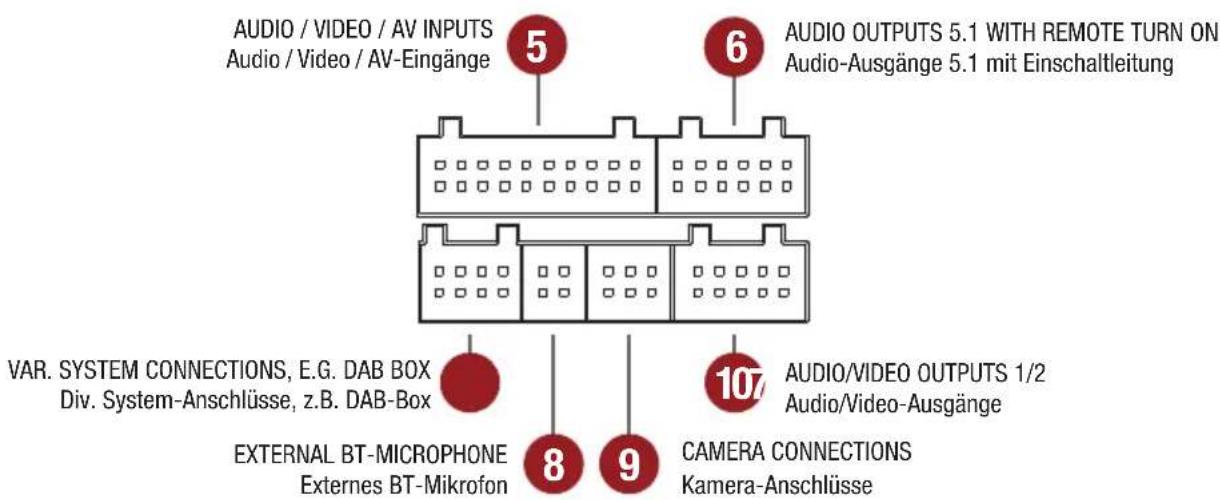

5

Audio / Video / AV Eingänge G71-AUD0119

Kabelname Stecker/Farbe Funktion im Gerät

AV1-L-IN RCA weiß AV Audio links im AV/TV Menü

AV1-R-IN RCA rot AV Audio rechts im AV/TV Menü

AV1-V-IN RCA gelb AV Video im AV/TV Menü

AV2/TV-L-IN RCA weiß AV2 Audio links im AV/TV Menü

AV2/TV-R-IN RCA rot AV2 Audio rechts im AV/TV Menü

AV2/TV-V-IN RCA gelb AV2 Video im AV/TV Menü

AV3/AUX1-L-IN RCA weiß AV3 Audio links im AV/TV Menü

AV3/AUX1-R-IN RCA rot AV3 Audio rechts im AV/TV Menü

AV3-V-IN/VIDEO RCA gelb AV3 Video im AV/TV Menü

+12V OUT gelb

12V Ausgang

Spannungsversorgung für externe Geräte wie z.B. DVB-T Tuner.

Maximale Stromaufnahme 500 mA.

Masseleitung zu +12V OUT

GND schwarz

TV-CONT-OUT braun

BRAKE IN rosa

Steuerleitung für spez. ESX Geräte. Bitte nicht verwenden!

Schließen Sie hier das Handbremssignal an das Gerät an.

Das Kabel führt Masse, wenn die Handbremse betätigt ist.

Bitte nicht verwenden falls CANBUS verwendet, CANBUS hat Priorität.

6

Audio – Ausgänge 5.1 mit Einschaltleitung G71-MNV0010

Kabelname Stecker/Farbe Funktion im Gerät

FL-OUT RCA weiß Vorverstärkerausgang Vorne Links

FR-OUT RCA rot Vorverstärkerausgang Vorne Rechts

RL-OUT RCA weiß Vorverstärkerausgang Hinten Links

RR-OUT RCA rot Vorverstärkerausgang Hinten Rechts

SUBWOOFER-OUT RCA braun Vorverstärkerausgang Subwoofer (Mono)

CENTER-OUT RCA gelb Vorverstärkerausgang Center (Mono)

AMP-CONT-OUT grün

Remote Ausgang

12V Ausgangsspannung zum Einschalten eines externen Verstärkers.

Maximale Stromaufnahme 500 mA.

7

Div. System-Anschlüsse G71-WHE0063

Kabelname Stecker/Farbe Funktion im Gerät

Uart/+5V OUT schwarzer Stecker

SWC1IN rot-weiß

SWC2IN grün-weiß

ILL IN orange

ANT-POWER OUT gelb

Reserviert. Bitte nicht verwenden!

Für analoges Lenkradsignal. Bitte nicht verwenden!

Für analoges Lenkradsignal. Bitte nicht verwenden!

Lichtsignal „ILL“ Eingang. Gleiche Funktion wie ILL am ISO Stecker.

12V Ausgang für UKW-Antennenverstärker. Achtung! Spannung wird nur bei aktiver UKW-Funktion des Geräts ausgegeben. Max. Stromaufnahme 100 mA.

Kamera Anschlüsse G71-CCD0037

Kabelname Stecker/Farbe Funktion im Gerät

CCD-CVBS-IN RCA gelb Videosignal-Eingang der Rückfahrkamera

FRONT-CCD-IN RCA gelb Videosignal-Eingang der Frontkamera

REVERSE IN blau Rückwärtsgangsignal-Eingang. Bitte nicht verwenden, wenn Fahrzeug mit CANBUS betrieben wird. Wenn CAN Signal nicht vorhanden ist, kann hier das Rückwärtsgangsignal (12V, z.B. Rückfahrscheinwerfer) angeschlossen werden. Das ESX Radio schaltet auf den „CCD-CVBS-IN“ Eingang um, sobald an „REVERSE IN“ 12V anliegen und „CCD-Kamera“ im Menü „Optionen“ unter „Bildschirm“ eingeschaltet ist.

CCD-POWER OUT gelb 12V Ausgang für Stromversorgung einer Nachrüst-Rückfahrkamera mit max. 100mA. 12V werden ausgegeben, sobald an „REVERSE IN“ 12V anliegen.

FRONT CCD-POWER OUT rot 12V Ausgang für Stromversorgung einer Nachrüst-Frontkamera, max. 500mA. 12V werden ausgegeben, sobald das ESX Gerät in Betrieb ist. Stellen Sie sicher, dass Ihre Kamera für den Dauerbetrieb geeignet ist.

GND schwarz Masseanschluss der Stromversorgung einer optionalen Kamera (Front u. Rear).

Schließen Sie das Rückwärtsgang-Signal (12V sobald der Rückwärtsgang eingelegt ist, z.B. auch vom Rückfahrscheinwerfer) des Fahrzeuges an „REVERSE“ (blaues Kabel) an. Die „GND“ sowie „CCD-POWER OUT“ Kabel müssen nicht zwingend angeschlossen werden, können aber als Stromversorgung für die Kamera verwendet werden.

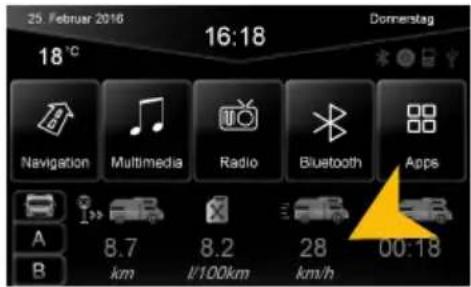

Aktivieren sie abschließend den Punkt „CCD-Kamera“ unter APPS -> OPTIONEN-> „Bildschirm“.

Bedienhinweis:

• Als besondere Funktion kann die Rückfahrkamera bei diesem Gerät jederzeit durch Drücken des rechten Drehreglers aktiviert werden, auch wenn der Rückwärtsgang nicht eingelegt ist.
• Ist der Rückwärtsgang eingelegt, lässt das Gerät keine andere Bedienung zu, alle Tasten (außer Lautstärkeregelung) werden aus Sicherheitsgründen blockiert. Ist das Gerät ausgeschaltet und der Rückwärtsgang wird eingelegt, lässt sich deshalb das Gerät auch nicht einschalten.

Installationshinweis mit originaler OEM Kamera am Modell Typ 290: Wenn das CANBUS Kabel „VNA-DUC-CAN-SET“ (Siehe Seite 3) verwendet wird, muss lediglich der gelbe RCA Stecker an „CCD-CVBS-IN“ angeschlossen werden. Alle weiteren Signale werden vom Canbus übernommen.

FRONTKAMERA

Schließen sie das Videosignal Ihrer Kamera per Cinch an die gelbe Cinchbuchse „FRONT CCD IN“an. Schalten Sie im Menü „AV/TV“ mit dem Button „Kamera“ bzw. „Front Kamera“ auf die Kamera um.

Audio/Video-Ausgänge G71-MNV0009

Kabelname	Stecker/Kabelfarbe
AUDIO L OUT/ZONE-1	RCA weiß
AUDIO R OUT/ZONE-1	RCA rot
V-OUT1/ZONE-1 RCA gelb
AUDIO L OUT/ZONE-2	RCA weiß
AUDIO R OUT/ZONE-2	RCA rot
V-OUT2/ZONE-2 RCA gelb

WICHTIGER HINWEIS: Anschluss für z.B. Kopfstützen-Monitore im Fond bzw. weitere Wiedergabegeräte wie z.B.TV-Geräte. An den Audio/Videoausgängen liegt immer das gleiche Signal an welches gerade am ESX-Gerät abgespielt wird. Eine unabhängige Quellenwahl ist nicht möglich.

Installation hints:

Einbautipps:

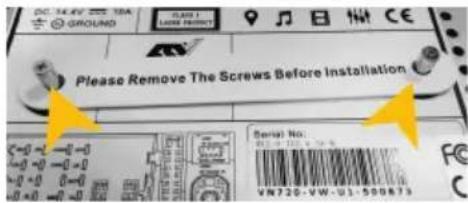

Entfernen Sie beide Transportsicherungen auf der Oberseite des Geräts, bevor Sie mit der Installation beginnen.

GPS antenna:

Die GPS Antenne (12) muss waagerecht, nach Möglichkeit vorne auf dem Armaturenbrett montiert werden (auf freie Sicht zum Himmel achten). Bei einer metallbedampften Scheibe ist kein Empfang möglich. Falls eine werksseitige GPS-Antenne mit dem denselben Steckertyp (Fakra) bereits vorhanden ist, kann diese verwendet werden. Die Installation der beiliegenden GPS Antenne entfällt.

USB Connectors:

Verlegen Sie die Kabel (11) an den gewünschten Einbauort, wie z.B. im Handschuhfach. Gegebenenfalls müssen dafür Öffnungen gebohrt werden.

Einer der USB Anschlüsse wird für die TMC Antenne (13) benötigt.

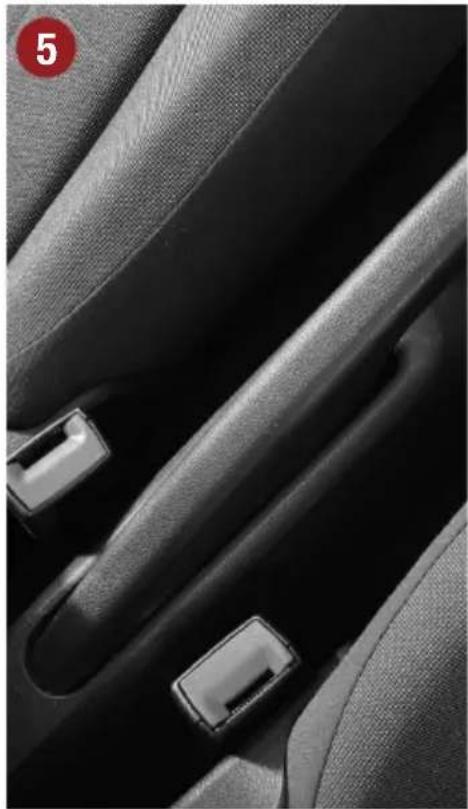

BT-Microphone:

Das Gerät besitzt ein internes Mikrofon. Für eine noch bessere Übertragungsqualität können Sie das beiliegende Mikrofon (8) an einem geeigneten Montagepunkt wie z.B. an der A-Säule (Fahrerseite) oder am Dachhimmel bei der Innenraumleuchte anbringen. Vermeiden Sie das Verlegen des Kabels über die Lenksäule. In der Regel sollte das Kabel lang genug sein, um die A-Säule (Fahrerseite) über die Beifahrerseite zu erreichen. Ein evtl. werksseitig vorhandenes Mikrofon ist nicht kompatibel mit dem ESX Gerät.

Handbremsen-Anschluss:

Das Handbremssignal muss an das beiliegende Kabel (5, BRAKE IN) angeschlossen werden. Das Signal muss bei angezogener Handbremse auf Masse liegen. Bitte wenden Sie sich für eine korrekte und gefahrlose Installation an Ihre KFZ-Fachwerkstatt! Gemäß den gesetzlichen Bestimmungen darf das Gerät eine DVD bzw. Videowiedergabe auf dem Hauptbildschirm nur bei angezogener Handbremse wiedergeben. Das Anschlusskabel darf deshalb nicht dauerhaft auf Masse angeschlossen werden. Während der Fahrt wird der Bildschirm zur Vermeidung von Unfällen durch Unachtsamkeit dunkel geschaltet. Die Videoausgänge (10) sind hiervon nicht betroffen.

Hinweis: Sollten Sie den CANBUS angeschlossen haben, muss das Handbremssignal nicht angeschlossen werden.

TMC cable antenna:

Schließen Sie die beiliegende TMC Antenne (13) an den USB Anschluss an und verlegen Sie dann die Wurfantenne an eine geeignete Stelle an der Frontscheibe. Für einen optimalen Empfang kann diese an der Scheibe mithilfe der Saugnäpfe befestigt werden, auch ein verstecktes Verlegen z.B. unter der A-Säule oder unter dem Armaturenbrett ist möglich. Das ist nur nötig, wenn der mitgelieferte Y-Splitter VNA-TMC-Y2 (14) nicht verwendet wird, da hierbei die Fahrzeugantenne verwendet wird.

Installationstipp:

Bei Verwendung des Einbaukits „VNA-DUC-CAN-SET“ bei vorhandenem OEM USB-Anschluss mit dem Y-Splitter (14) muss kein Loch gebohrt werden.

INSTALLATION EXAMPLE / Einbaubeispiel

FIAT DUCATO III DETHLEFFS (Type 250, 2006 ->)

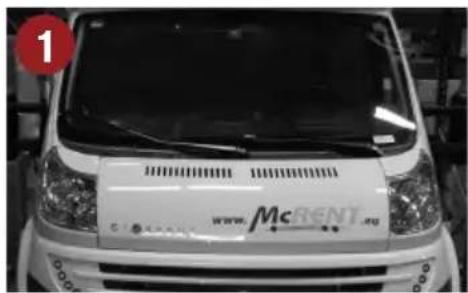

Das folgende Einbaubeispiel zeigt die Installation eines ESX Naviceivers in ein Fiat Ducato III Modell von Dethleffs. Aufgrund der vielen verschiedenen Ausstattungsvarianten der Fiat Ducato-Plattform, könnten einige Beschreibungen und Installationshinweise in dieser Einbauanleitung nicht zutreffend sein.

Entfernen Sie als erstes das Radio und Ablagefach im Armaturenbrett. Verwenden Sie dazu geeignete Montagekeile.

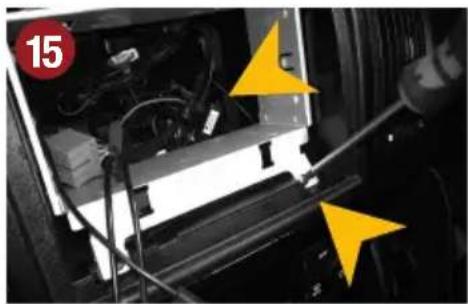

Ziehen Sie die Radiohalterung aus dem Schacht.

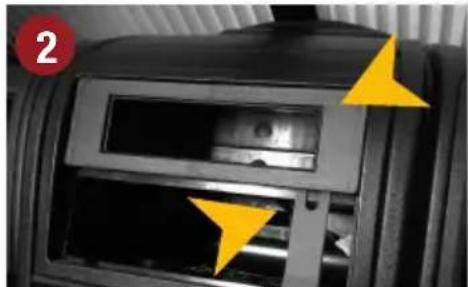

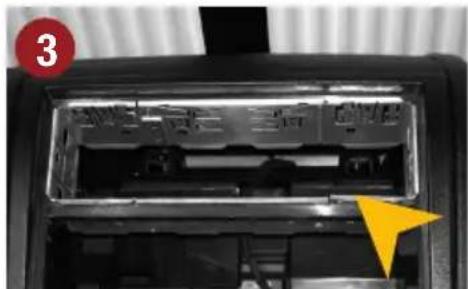

Entfernen Sie den DIN-Einbaurahmen. Lösen Sie dafür die beiden oberen sowie die beiden unteren Schrauben im Innern des Radioschachts.

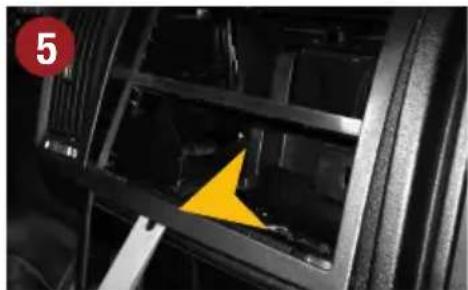

Lösen Sie den DIN-Einbaurahmen. Verwenden Sie dazu geeignete Montagekeile. Ziehen Sie dann die Halterung aus dem Schacht.

FIAT DUCATO III DETHLEFFS (Type 250, 2006 ->)

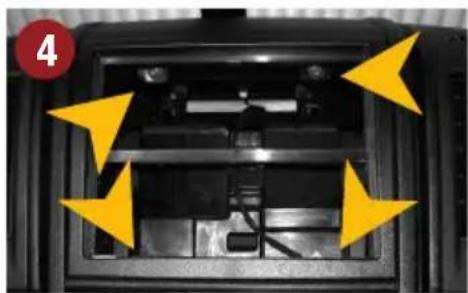

Entfernen Sie die Stege im Innern des Radioschachts auf beiden Seiten.

Das obere Ablagefach über dem Radioschacht eignet sich perfekt, um dort die GPS-Antenne (12) zu installieren.

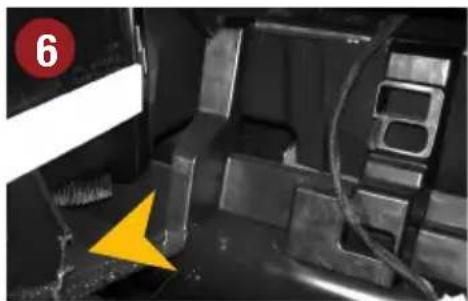

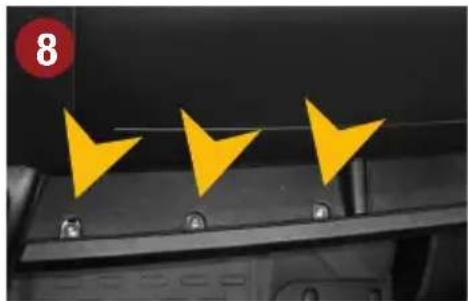

Entfernen Sie das untere Handschuhfach. Lösen Sie die drei Schrauben wie auf dem Bild markiert.

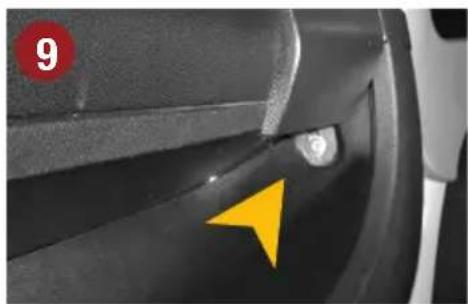

Lösen Sie die vierte Schraube rechts.

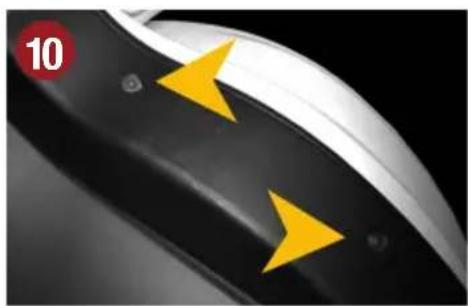

Entfernen Sie die Abdeckung über dem rechten Radkasten. Lösen Sie insgesamt drei Schrauben. Auf dem Bild sind zwei davon markiert.

INSTALLATION EXAMPLE / Einbaubeispiel

FIAT DUCATO III DETHLEFFS (Type 250, 2006 ->)

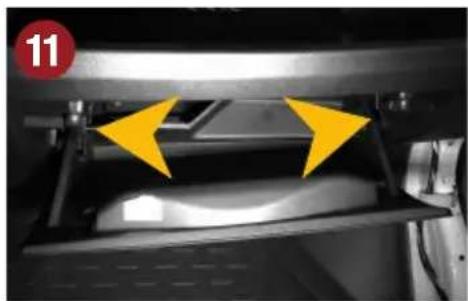

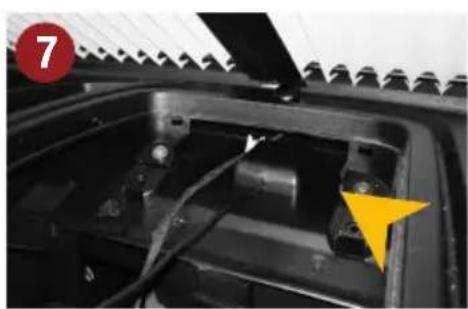

Öffnen Sie das obere Handschuhfach und hängen Sie es seitlich aus.

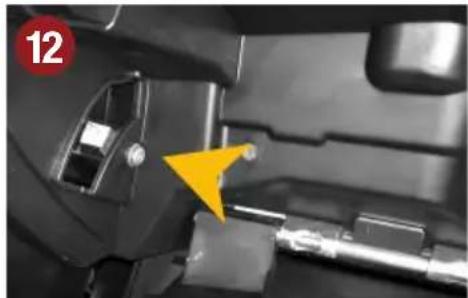

Lösen Sie die Schraube links.

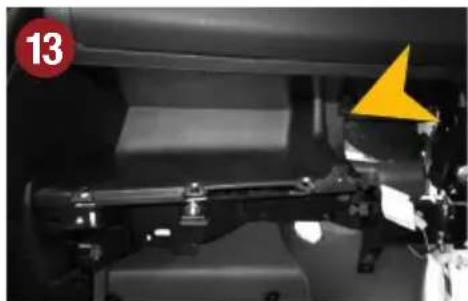

Ziehen Sie das Handschuhfach heraus.

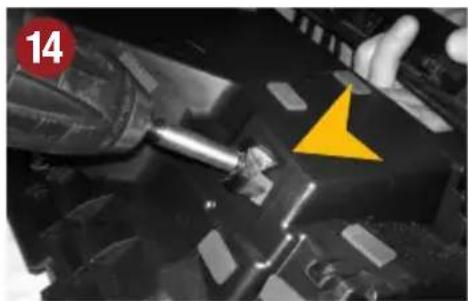

Bohren Sie nun eine Öffnung (ca. ∅ 20 mm) für das USB-Kabel auf der Rückseite des ausgehängten Handschuhfachs. Verwenden Sie dafür einen geeigneten Kunststoffbohrer.

Installieren Sie die im Lieferumfang enthaltene ESX-Einbauhalterung im Radioschacht. Verwenden Sie dafür die beiliegenden Schrauben. Verlegen Sie nun die Anschlusskabel des neuen ESX Geräts (Siehe S. 4-5) im Fahrzeug vom Einbauschacht zum gewünschten Einbauort.

FIAT DUCATO III DETHLEFFS (Type 250, 2006 ->)

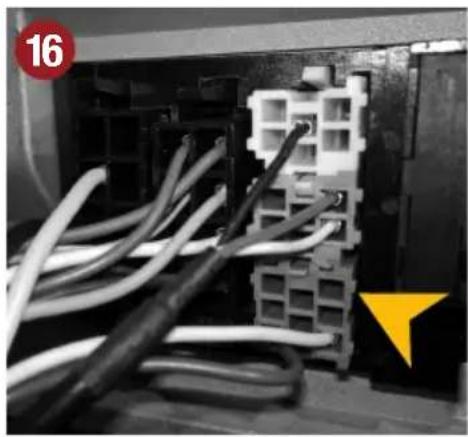

Schließen Sie jetzt alle Kabelstecker entsprechend (Siehe S. 4-5) am neuen ESX-Gerät an. Schließen Sie ebenfalls den ISO Strom- und Lautsprecherstecker sowie den Antennenstecker an.

Hinweis: Hat das Fahrzeug eine analoge Lenkradfernbedienung, verwenden Sie zur Adaption das Zubehörkabel (15). Beachten Sie zur Programmierung S.40 der Bedienungsanleitung.

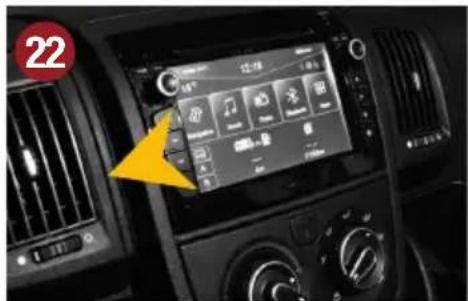

Schieben Sie das ESX-Gerät vorsichtig in den Radioschacht. Prüfen Sie vor dem Zusammenbau das neue ESX-Gerät auf seine Funktion. Bitte beachten Sie, dass es bis zu 15 Minuten dauern kann, bis ein GPS Signal (unter freiem Himmel) empfangen werden kann.

Führen Sie nach erfolgreicher Prüfung der Funktionen dann den Zusammenbau (Nr. 8 -13) in umgekehrter Reihenfolge durch.

CITROEN JUMPER III (Type 290, 2015 ->)

Einbaubeispiel mit Original-Radio ab Werk

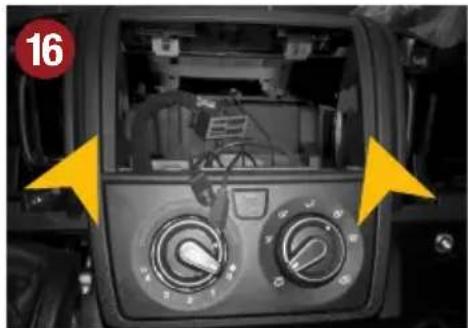

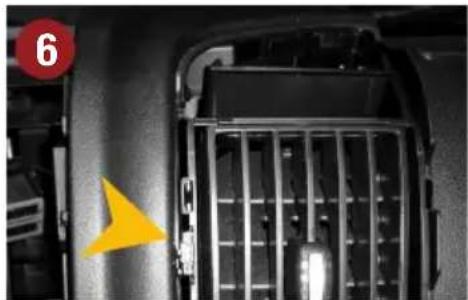

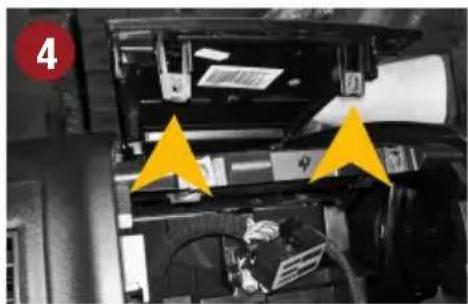

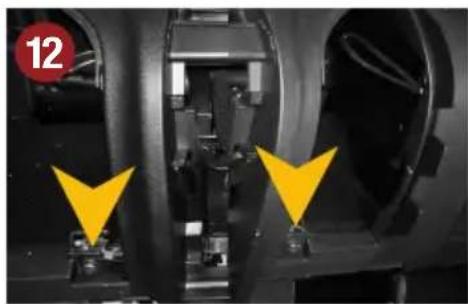

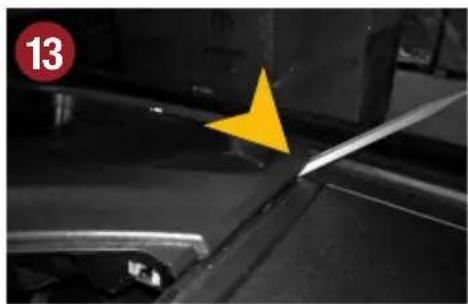

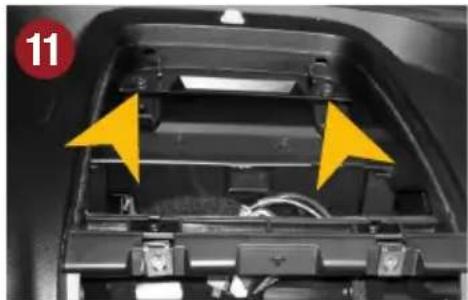

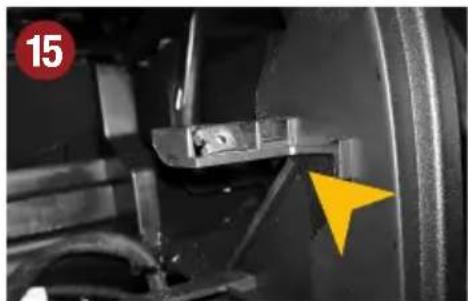

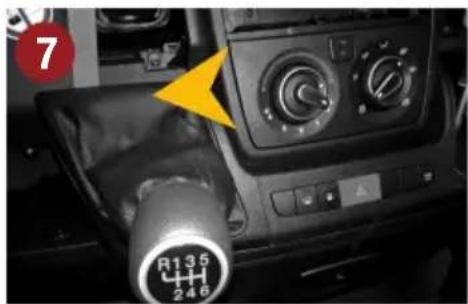

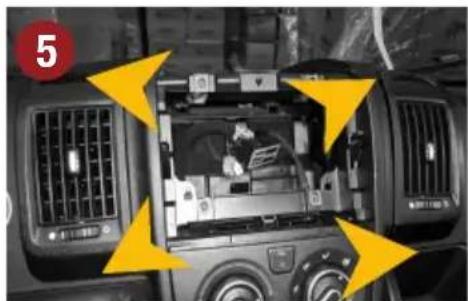

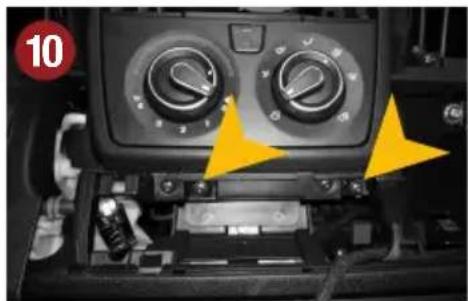

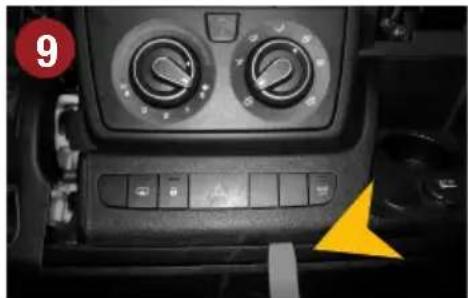

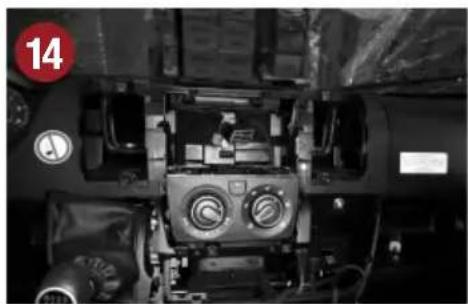

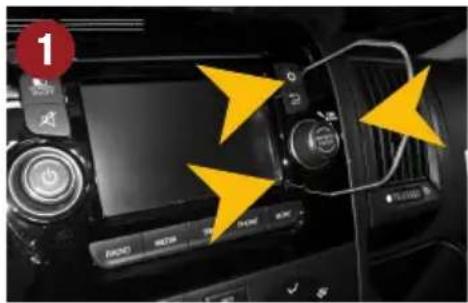

Entfernen Sie das Original-Radio mit geeignetem Entriegelungswerkzeug.

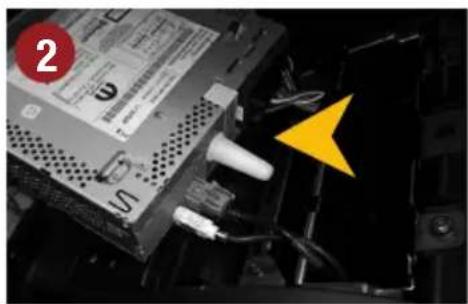

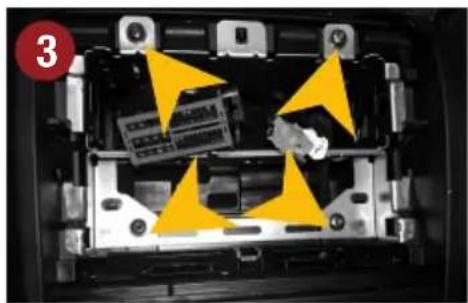

Ziehen Sie das Original-Radio vorsichtig heraus und entfernen Sie alle Anschlusskabel.

Entfernen Sie den Einbauschacht des Original-Radios indem Sie die vier links gezeigten Schrauben (Torx 25) lösen.

Entfernen Sie den Dokumentenhalter indem Sie die zwei links gezeigten Schrauben (Torx 25) lösen. Entnehmen Sie den Halter indem Sie ihn nach oben herausnehmen.

Entfernen Sie die beiden Lüftungseinsätze rechts und links mit geeignetem Kunststoffwerkzeug. Diese sind nur geclipst (Siehe Markierungen).

Hinweis: Evtl. lässt sich zuerst nur die Plastikblende entfernen. Diese ist ebenfalls nur auf den Lüftungsgittereinsatz eingeclipst.

CITROEN JUMPER III (Type 290, 2015 ->)

Einbaubeispiel mit Original-Radio ab Werk

Hinweis: Die Verstellmechanik der Lüftungseinsätze sind gefettet!

Lösen Sie die Schaltsackverkleidung. Diese ist ebenfalls nur geclipst, Benutzen Sie ein Kunststoffwerkzeug und lösen Sie diese von oben.

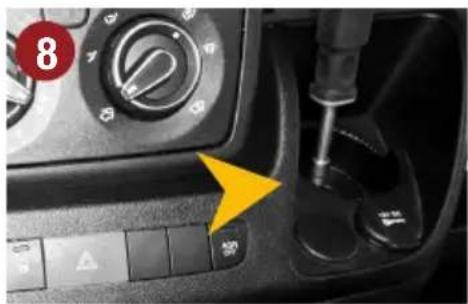

Entfernen Sie im Becherhalter rechts die innenliegende Schraube (Torx 25).

Entfernen Sie die Verkleidung des Warnblinkschalters, Zigarettenanzünders samt Becherhalter-Einheit von unten mit geeignetem Kunststoffwerkzeug. Entfernen Sie dann die Anschlusskabel hinten und legen Sie die Verkleidung beiseite.

Entfernen Sie die beiden markierten Schrauben (Torx 25, rechts ganz außen sowie die zweite von links).

INSTALLATION EXAMPLE / Einbaubeispiel

CITROEN JUMPER III (Type 290, 2015 ->)

Einbaubeispiel mit Original-Radio ab Werk

Entfernen Sie die beiden markierten Schrauben (Torx 25) ganz oben, wo sich der Dokumentenhalter befand.

Entfernen Sie die beiden markierten Schrauben (Torx 25) rechts und links des Radioschachts.

Entfernen Sie die große Mittelkonsolenblende. Diese ist nur noch ganz oben an zwei Punkten geclipst.

Entfernen Sie die große Mittelkonsolenblende. Diese ist nur noch ganz oben an zwei Punkten geclipst.

Ab hier beginnt der Einbau des ESX-Geräts. Beginnen Sie ab hier, falls Ihr Fahrzeug nur mit der Radiovorbereitung ab Werk ausgestattet ist.

Nehmen Sie die originale FIAT Mittelkonsolenblende (Siehe Seite 3) zur Hand. Entfernen Sie die beiden Stege im Radioschacht mit einer Säge.

CITROEN JUMPER III (Type 290, 2015 ->)

Einbaubeispiel mit Original-Radio ab Werk

Setzen Sie die neue originale Fiat Mittelkonsolenblende in das Armaturenbrett ein. Achten Sie darauf, dass die oberen Clipse einrasten. Setzen Sie die zwei Schrauben oben (Unter dem Dokumentenhalter), die zwei Schrauben in den Lüftungskanälen sowie die beiden Schrauben ganz unten unter der Klimaregelung wieder ein (Siehe Schritte 10, 11 und 12).

Verlegen Sie nun die benötigten Kabel, für z.B. externes Mikrofon, USB, GPS, zum gewünschten Einbauort. Zudem können nun auch weitere Verkabelungen wie z.B. für die Rückfahrkamera zum Radioschacht verlegt werden. Berücksichtigen Sie zudem die nachfolgenden Schritte der Montage.

Setzen Sie nun den unter Schritt 4 entfernten Dokumentenhalter wieder ein.

Nehmen Sie die beiden ESX Einbauhalter (Siehe Seite 5) zur Hand und befestigen Sie beide komplett mit den vier Original-Schrauben (Torx 25) an den ursprünglichen Befestigungspunkten.

Schließen Sie das optionale VNA-DUC-CAN-SET Kabel (Siehe Seite 3) an den Original-Stecker des Fahrzeugs an. Schließen Sie zudem den Antennen- sowie den USB Adapter an die Originalkabel an.

INSTALLATION EXAMPLE / Einbaubeispiel

CITROEN JUMPER III (Type 290, 2015 ->)

Einbaubeispiel mit Original-Radio ab Werk

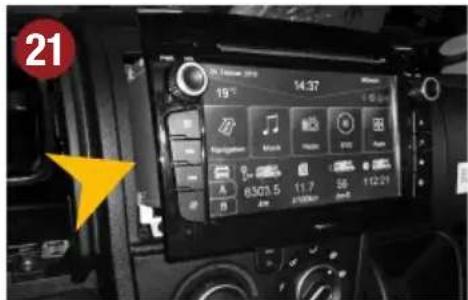

Schließen Sie jetzt alle Kabel und Stecker an das ESX Gerät an. Schieben Sie das ESX Gerät vorsichtig etwa 4/5tel in den Radioschacht und führen Sie eine Funktionsprüfung aller Funktionen durch.

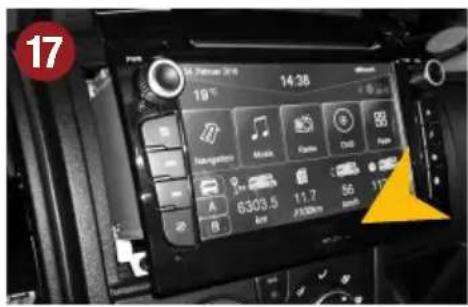

Wenn alle Funktionen gewährleistet sind, drücken Sie das ESX Gerät bis zum Anschlag ein bis es einrastet und führen dann den Zusammenbau (Schritt 5 - 14) in umgekehrter Reihenfolge durch.

FIAT DUCATO IV (Type 290, 2015 ->)

Einbaubeispiel nur mit Radiovorbereitung ab Werk

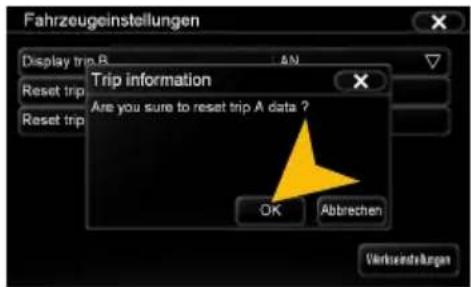

Auch bei nicht vorhandenem OEM Radio kann beim Modell Typ 290 der CANBUS des Fahrzeugs an das ESX Gerät angeschlossen werden, um die Fahrdaten anzeigen zu lassen. Ebenso ist es möglich, hierdurch die originale Lenkradfernbedienung zu benutzen sowie die Fahrzeugeinstellungen im Menü „System“ (Apps -> Optionen -> System) zu verändern.

Schließen Sie hierfür folgenden Adapter (15) an.

G71-WHE0078

ADAPTOR CANBUS / STEERING WHEEL CONTROL

Adapter CANBUS / Lenkradfernsteuerung

Beachten Sie zunächst die Installationshinweise auf den Seiten 13 #1 - 16 #16 und fahren dann hier mit #1 - #7 fort. Beenden sie die Installation wie ab Seite 16 #17 beschrieben.

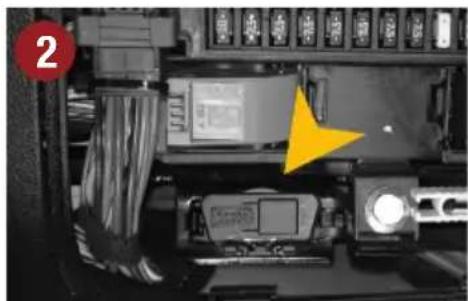

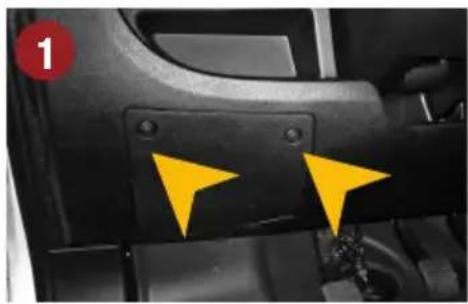

Entfernen Sie die Abdeckung des Sicherungskastens (2 x Kreutzschlitz PH2).

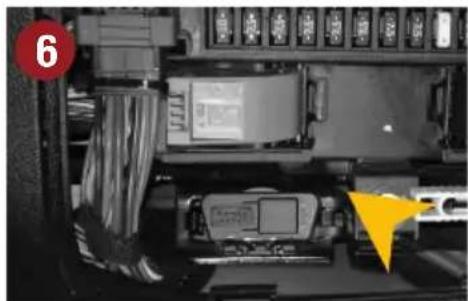

Lokalisieren Sie den Diagnosestecker links unten, beschriftet mit MOD.

INSTALLATION EXAMPLE / Einbaubeispiel

FIAT DUCATO IV (Type 290, 2015 ->)

Einbaubeispiel nur mit Radiovorbereitung ab Werk

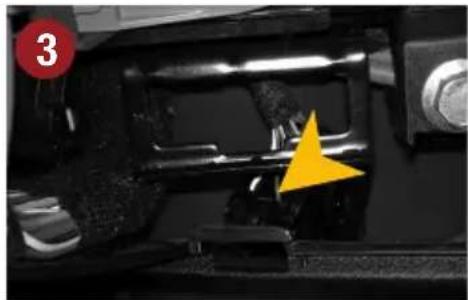

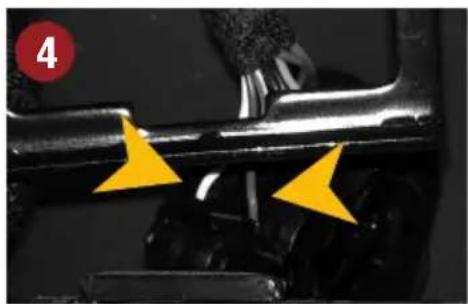

Entfernen Sie die Abdeckung und entriegeln Sie den Stecker auf der linken Seite durch drücken der Nase und schieben Sie ihn nach hinten raus.

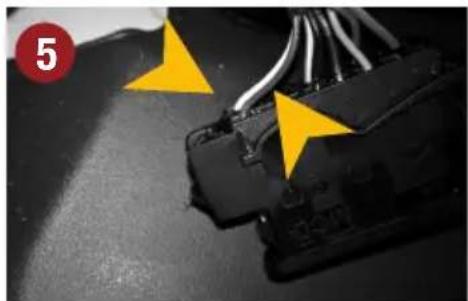

Das blaue und weiße Kabel enthält den CANBUS. Nehmen Sie, bevor Sie das ESX Gerät anschließen, den Adapter (15) zur Hand und verlegen dessen beiden langen Kabelenden CANH und CANL vom Radioschacht zum Sicherungskasten. ACHTUNG: Achten Sie darauf, dass das Kabel keinen Kontakt zur Lenksäule hat!

Schließen Sie die Kabel an den Stecker wie folgt an:

CANH an das blaue Kabel

CANL an das weiße Kabel

Bauen Sie den Diagnosestecker MOD wieder ein, stellen Sie sicher dass dieser wieder vollständig einrastet.

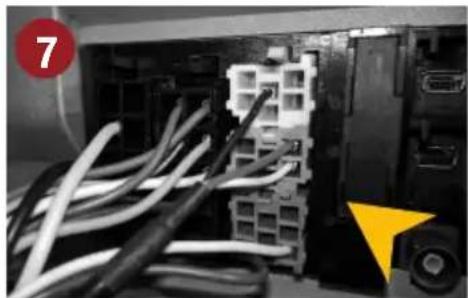

Schließen Sie den dreiteiligen Mini-ISO Stecker des Adapters (15) direkt an das ESX Gerät an.

NOTES / Notizen

NOTES / Notizen

NOTES / Notizen
