Produkttyp	Fernbedienung für Blitzgeräte
Marke	Leica
Modell	SF C1
Kompatible Blitzgeräte	Leica SF 60, systemkompatible Nissin-Blitzgeräte
Stromversorgung	Batterien/Akkus (Typ nicht spezifiziert)
Abmessungen (ca.)	65 mm × 40 mm × 25 mm
Gewicht (ca.)	40 g (ohne Batterien)
Anzeige	Monitor (LCD)
Kontroll-LED	Ja, gelbe LED für Status
AF-Hilfslicht	Ja, nicht von allen Kameras unterstützt
Reichweite (ca.)	Bis zu 30 m (abhängig von Bedingungen)
Anzahl der Kanäle	Mehrere (umschaltbar)
Blitzsteuerungsmodi	Manuell (M) und TTL
Gruppensteuerung	Ja, mehrere Gruppen (A, B, C, D nicht verfügbar)
Zoom-Funktion	Ja, umschaltbar
Akustisches Signal	Ja, ein-/ausschaltbar
Tastensperre	Ja, ein-/ausschaltbar
Firmware-Update	Über Speicherkartenschlitz
Lieferumfang	SF C1, Kurzanleitung
Garantie	2 Jahre (Herstellergarantie)

Häufig gestellte Fragen - SF C1 LEICA

Wie verbinde ich das Leica SF C1 mit dem Leica SF 60?

Schalten Sie beide Geräte aus. Drücken Sie am SF 60 gleichzeitig den Hauptschalter und die Mitte der Einstellwippe mindestens 3 Sekunden, bis die Kontroll-LED gelb blinkt und ein Piepton ertönt. Drücken Sie dann am SF C1 ebenfalls gleichzeitig Hauptschalter und Mitte der Einstellwippe, bis auch hier die LED gelb blinkt. Nach erfolgreicher Verbindung erlöschen die LEDs und der Ton endet. Stellen Sie sicher, dass beide Geräte auf dem gleichen Kanal eingestellt sind.

Welche Blitzgeräte sind mit dem SF C1 kompatibel?

Das SF C1 ist primär für das Leica SF 60 ausgelegt. Es kann auch mit systemkompatiblen Blitzgeräten von Nissin verwendet werden, sofern diese Firmware-Updates unterstützen. Einzelheiten entnehmen Sie bitte der Anleitung des jeweiligen Blitzgeräts.

Wie wechsle ich den Kanal am SF C1?

Drücken Sie die Einstellwippe (Taste 9) für 1 Sekunde, bis die Kanalwahl auf dem Monitor erscheint. Drehen Sie dann am Einstellring, um den gewünschten Kanal auszuwählen. Bestätigen Sie die Auswahl durch erneutes Drücken der Einstellwippe.

Kann ich das AF-Hilfslicht des SF C1 nutzen?

Ja, das AF-Hilfslicht (Position 12) ist vorhanden, wird jedoch nicht von allen Kameras unterstützt. Prüfen Sie die Kompatibilität mit Ihrer Kamera.

Welche Funktionen stehen am SF C1 nicht zur Verfügung, wenn ich es mit dem SF 60 verwende?

Folgende Funktionen sind nicht verfügbar: Einstelllicht, Blitzgerätegruppe D und Kanal 1. Diese Einschränkungen gelten nur in Kombination mit dem SF 60.

Wie schalte ich die Tastensperre am SF C1 ein?

Drücken Sie die Einstellwippe (Taste 9) für 1 Sekunde, bis die Funktionen angezeigt werden. Wählen Sie das Tastenschloss-Symbol (Taste 9e) und bestätigen Sie durch Drücken. Wiederholen Sie den Vorgang zum Ausschalten.

Kann ich das SF C1 auch ohne Kamera verwenden?

Nein, das SF C1 ist eine Fernbedienung für Blitzgeräte und benötigt ein kompatibles Blitzgerät als Empfänger. Es kann nicht eigenständig auslösen.

Welche Batterien benötigt das SF C1?

Das SF C1 wird mit handelsüblichen Batterien oder Akkus betrieben. Der genaue Typ ist in der Anleitung nicht spezifiziert, aber typischerweise werden zwei AAA-Batterien verwendet. Öffnen Sie das Batteriefach (Position 4) zur Bestückung.

Wie führe ich ein Firmware-Update am SF C1 durch?

Legen Sie eine microSD-Karte mit der aktuellen Firmware in den Speicherkartenschlitz (Position 11) ein. Schalten Sie das Gerät ein und folgen Sie den Anweisungen auf dem Bildschirm. Ein Update ist nur über diesen Weg möglich.

Was bedeutet die gelb blinkende LED am SF C1?

Die gelb blinkende Kontroll-LED zeigt an, dass sich das Gerät im Kopplungsmodus befindet. Wenn die LED dauerhaft leuchtet, ist das Gerät betriebsbereit. Ein schnelles Blinken kann auf eine niedrige Batterieladung hinweisen.

BEDIENUNGSANLEITUNG SF C1 LEICA

Allgemeine Hinweise:

• Diese Kurzanleitung beschreibt die gemeinsame Verwendung von Leica SF 60 und Leica SF C1. Das Leica SF C1 kann darüber hinaus auch mit systemkompatiblen Blitzgeräten von Nissin' eingesetzt werden. Näheres zu solchen Geräten entnehmen Sie bitte deren Anleitungen.
• Bei der Verwendung des Leica SF 60 stehen die folgenden Funktionen/Einstellungen am Leica SF C1 nicht zur Verfügung:
• „Einstelllicht“
• Blitzgerätegruppe „D“
• Kanal „1“
• Das AF-Hilfslicht 12 des Leica SF C1 wird nicht von allen Kameras unterstützt.
• Die in dieser Kurzanleitung nicht beschriebenen, mit dem Leica SF C1 per Fernsteuerung möglichen Einstellungen am Leica SF 60 erfolgen genauso wie am Blitzgerät selbst. Näheres dazu, wie auch zu den weiteren Einstellungen des Leica SF C1, entnehmen Sie bitte den ausführlichen Anleitungen beider Geräte, die Ihnen auf der Homepage der Leica Camera AG zum Herunterladen zur Verfügung stehen.

^1 Dazu ist unter Umständen ein Firmware-Update des Blitzgeräts erforderlich. Wenden Sie sich für entsprechende Informationen bitte an Ihren Nissin-Händler.

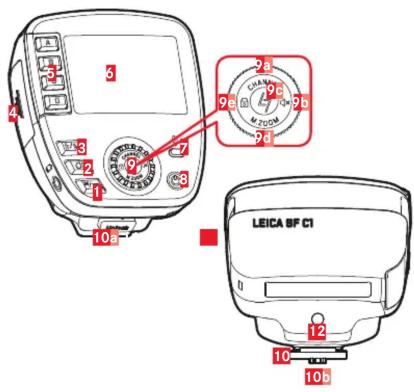

Bezeichnung/Funktion der Teile

1 Taste zum Umschalten zwischen manueller- und TTL- Blitzbelichtungssteuerung
2 Taste zum Ein-/Ausschalten des Einstelllichts
3 Taste zum Ein-/Ausschalten der Blitzgeräte-Gruppen
4 Akku-/Batteriefachdeckel
5 Gruppentasten
6 Monitor
7 Kontroll-LED/Testblitz-Taste
8 Hauptschalter, kurz drücken um Gerät ein- oder auszuschalten
9 Einstellring/-wippe mit Funktionsangaben für
a Kanalwahl, zum Aufrufen der Funktion im Fernsteuer-Betrieb 1 s drücken, Kanalwechsel anschließend mit Einstellring
b Akustisches Signal, für Aus- und Einschalten 1 s drücken
c Gerätebindung, siehe nächsten Abschnitt
d Zoom-Betriebsart/-Brennweite, zum Aufrufen der Funktion 1 s drücken, Betriebsarten-/Brennweitenwechsel anschließend mit Einstellring
e Tastensperre, für Ein- und Ausschalten 1 s drücken
10Fußmit
a Entriegelungstaste
b Sicherungsstift
11 Speicherkartenschlitz (ausschließlich für Firmware-Updates)
12 AF-Hilfslicht

Bindungsvorgang mit Blitzgerät Leica SF 60

Während des Bindungsvorgangs dürfen sich weder das Leica SF 60, noch das Leica SF C1 auf der Kamera befinden.

1. Leica SF 60 und Leica SF C1 ausschalten

2. Am Leica SF 60 gleichzeitig Hauptschalter und Einstellwippe in der Mitte bei 4drücken (≥ 3 s) bis Kontroll-LED gelb blinkt und regelmäßiges Piepsen ertönt

3. Danach, während die Kontroll-LED des Blitzgeräts noch blinkt, am Leica SF C1 gleichzeitig Hauptschalter und Einstellwippe in der Mitte bei drücken (≥ 3 s) bis dessen Kontroll-LED ebenfalls gelb blinkt

Nach erfolgreich abgeschlossenem Bindungsvorgang enden Blinken und Piepsen.

Hinweise:

• Stellen Sie vor einem Bindungsvorgang sicher, dass am Leica SF 60 und am Leica SF C1 der gleiche Kanal eingestellt ist.
• Nehmen Sie während eines laufenden Bindungsvorgangs an keinem der beteiligten Geräte andere Einstellungen vor.
• Eine Bindung bleibt auch nach Aus- und wieder Einschalten der beteiligten Geräte bestehen.
