Produkttyp	Ethernet-Switch
Marke	Shure
Modell	AXT620
Abmessungen (H x B x T)	44 x 440 x 280 mm
Gewicht	3,6 kg
Betriebsspannung	100-240 V~, 50/60 Hz
Leistungsaufnahme	max. 76,6 W
Anzahl RJ-45-Anschlüsse	9 (8 Rückseite, 1 Vorderseite)
PoE-Anschlüsse	4 (Anschlüsse 5-8, IEEE 802.3af, 15,4 W pro Anschluss)
DHCP-Server	Integriert, über Schalter ein-/ausschaltbar
Management	Web-basiert (Browser, IP 192.168.1.1, Benutzername/Passwort: root/root)
Betriebstemperatur	-10 °C bis 60 °C
Lagertemperatur	-40 °C bis 85 °C
Relative Luftfeuchtigkeit	5 % bis 95 % (nicht kondensierend)
Unterstützte Standards	IEEE 802.3, 802.3u, 802.3x, 802.3ad, 802.1d, 802.1w, 802.1p, 802.1Q, 802.1x, 802.3af, 802.1ab
Lieferumfang	Switch, 4 Gummisockel, Ethernetkabel (3 m), Rack-Montagesatz, Netzkabel
Gehäuse	Rackmontage 1HE, robuste Konstruktion
Besondere Merkmale	Reset-Taste, LED-Anzeigen (Power, Link, 100Mb, PoE), Auto-MDI/MDI-X, Überspannungsschutz

Häufig gestellte Fragen - AXT620 SHURE

Wie schließe ich den AXT620 an das Stromnetz an?

Schließen Sie das mitgelieferte Netzkabel an die Netzkabelbuchse auf der Rückseite des Switches an und stecken Sie es in eine geerdete Steckdose (100-240 V~).

Welche LED-Anzeigen gibt es und was bedeuten sie?

Power (grün): Gerät eingeschaltet. Link (grün): Verbindung zum Netzwerk; blinkend bei Aktivität. 100Mb (orange): Anschluss mit 100 Mb/s. PoE (orange): Stromversorgung des angeschlossenen Geräts.

Wie konfiguriere ich den DHCP-Server?

Stellen Sie den DHCP-Schalter auf der Vorderseite auf EIN (Linksstellung). Der Switch fungiert dann als DHCP-Server. Für Clients muss der Schalter auf AUS (Rechtsstellung) stehen.

Wie greife ich auf das Web-Management zu?

Öffnen Sie einen Webbrowser und geben Sie die IP-Adresse 192.168.1.1 ein. Melden Sie sich mit dem Standard-Benutzernamen 'root' und Passwort 'root' an.

Kann ich den Switch in ein Rack einbauen?

Ja, der AXT620 ist für die Rack-Montage in 1 HE ausgelegt. Der Montagesatz liegt bei. Achten Sie auf ausreichende Belüftung (vorne mind. 10 cm, hinten 8 cm Freiraum).

Was mache ich, wenn ein PoE-Anschluss nicht funktioniert?

Überprüfen Sie, ob das angeschlossene Gerät PoE unterstützt und ob die PoE-LED orange leuchtet. Tauschen Sie ggf. das Kabel oder den Anschluss aus.

Wie setze ich den Switch auf Werkseinstellungen zurück?

Halten Sie die Reset-Taste auf der Rückseite länger als fünf Sekunden gedrückt. Der Switch startet neu und alle Einstellungen werden auf die Werkseinstellungen zurückgesetzt.

Kann ich die Firmware aktualisieren?

Ja, über das Web-Management: Laden Sie die Firmware-Datei auf einen TFTP-Server hoch, geben Sie die IP-Adresse und den Dateinamen ein und klicken Sie auf 'Apply'. Trennen Sie vorher alle anderen Geräte außer dem Computer.

Welche Kabel werden für die Verbindung empfohlen?

Verwenden Sie abgeschirmte verdrillte Doppelkabel (STP) der Kategorie 5e/6 mit RJ-45-Steckern. Die Kabellänge sollte 100 Meter pro Verbindung nicht überschreiten.

Ist der Switch für den Einsatz in Wohngebieten geeignet?

Der AXT620 ist für den gewerblichen Einsatz (Klasse A) ausgelegt. In Wohngebieten kann er Funkstörungen verursachen; der Benutzer muss ggf. Maßnahmen ergreifen.

BEDIENUNGSANLEITUNG AXT620 SHURE

Allgemeine Beschreibung

Der AXT620 Ethernet-Switch ist ein robuster, zur Rack-Montage geeigneter.

Switch mit 9 Anschlüssen, der die Vernetzung von Shure-Systemen Technische Eigenso

facht und den Konfigurationsaufwand des Netzwerks minimiert. Er ist mit Robuste 1HE-Konstruktion

PoE-Anschlüssen (Power over Ethernet) für eine zusätzliche Speisung der Geräte und mit einem DHCP-Server zur automatischen Zuweisung von Internetes Netzteil

Adressen für Komponenten ausgestattet.

• 8 Anschlüsse an der Rückseite, 4 davon haben Power over Eth (PoE)
  • Anschluss an der Frontseite
  • DHCP-Server im Gerät
• Einfache Systemintegration

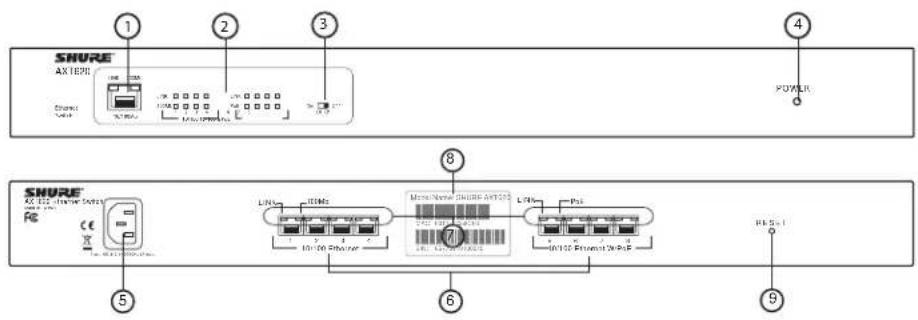

Front- und Rückseite

① RJ-45-Anschlüsse

Ein Anschluss mit 10/100 N-Wege Auto-Sensing für 10Base-T- oder 100Base-TX-Verbindungen.

② LED-Anzeigen auf der Vorderseite

Link

• Grün: Mit Netzwerk verbunden
• Blinkend: Vernetzung ist aktiv
  • Aus: Nicht mit Netzwerk verbunden

100Mb

• Orange: Der Anschluss arbeitet mit einer Geschwindigkeit von 100 Mb.
  • Aus: Der Anschluss ist getrennt oder arbeitet nicht mit einer Geschwindigkeit von 100 Mb.

PoE

• Orange: Der Anschluss versorgt das angeschlossene PoE-Gerät mit Strom.
  • Aus: Kein gespeistes Gerät angeschlossen.

③ DHCP-Schalter

Schaltet den DHCP-Server EIN oder AUS (Links = ein, rechts = aus).

④ Power

- Grün: An

• Aus: Es liegt keine Wechselspannung an.

⑤ Netzkabelbuchse
Der Switch wird mit Wechselspannung im Bereich 100-240 V\~ mit einer Frequenz von 50-60 Hz betrieben.
⑥ RJ-45-Anschlüsse
Acht Anschlüsse mit 10/100 N-Wege Auto-Sensing für 10Base-T- oder 100Base-TX-Verbindungen. Anschlüsse 5-8 können Geräte auch mit PoE (Power over Ethernet) speisen.
⑦ LED-Anzeigen auf der Rückseite

Link (Anschluss 1 - 8)

• Grün: Mit Netzwerk verbunden.
• Blinkend: Vernetzung ist aktiv.
  • Aus: Nicht mit Netzwerk verbunden.

100Mb (Anschluss 1 - 4)

• Orange: Der Anschluss arbeitet mit einer Geschwindigkeit von 100 Mb.
  • Aus: Der Anschluss ist getrennt oder arbeitet nicht mit einer Geschwindigkeit von 100 Mb.

PoE (Anschluss 5 - 8)

• Orange: Der Anschluss dient zur Stromversorgung des angeschlossenen PoE-Geräts.
  • Aus: Kein gespeistes Gerät angeschlossen.

⑧ Systeminformationsplakette

Gibt die MAC-Adresse an.

⑨ Reset-Taste

Startet das System neu. Wenn die Reset-Taste länger als fünf Sekunden gedrückt gehalten wird, wird das System auf die Werkseinstellungen zurückgesetzt.

Inbetriebnahme

Das Netzkabel an die Netzkabelbuchse an der Rückseite des Switches anschließen.

Rack-Montageeinbau

Für angemessene Belüftung müssen an der Vorderseite mindestens 10 cm und an der Rückseite des Switches 8 cm Freiraum gelassen werden. Das ist besonders bei der Montage in einem geschlossenen Rack wichtig.

Web-basiertes Management

Der Switch wird durch einen eingebetteten Webserver verwaltet, der IRbAdresse: 192.168.1.1

fortschrittliche Managementfunktionen verfügt und die Verwaltung des Subnetzmaske: 255.255.255.0 Switches von einer beliebigen Stelle im Netzwerk über einen gewöhmlichen

Webbrowser ermöglicht. Das web-basierte Management unterstützt Internet Benutzername: root

Explorer 6.0 oder eine neuere Version.

Kennwort: root

Voreinstellungen

Zwecks größerer Sicherheit sollten Benutzername und Kennwort geändert werden.

Systemanmeldung

Zur Konfiguration des Switches muss die Anmeldung beim System über das Internet durchgeführt werden.

1. Einen Webbrowser öffnen. Die IP-Adresse des Switches in die Adressenleiste eingeben und danach die Eingabetaste drücken.

1. Im Anmeldungsfenster die entsprechenden Anmeldedaten eingeben. Bei der ersten Anmeldung müssen der voreingestellte Benutzername und das voreingestellte Kennwort eingegeben werden. OK anklicken. Die Hauptseite wird angezeigt.

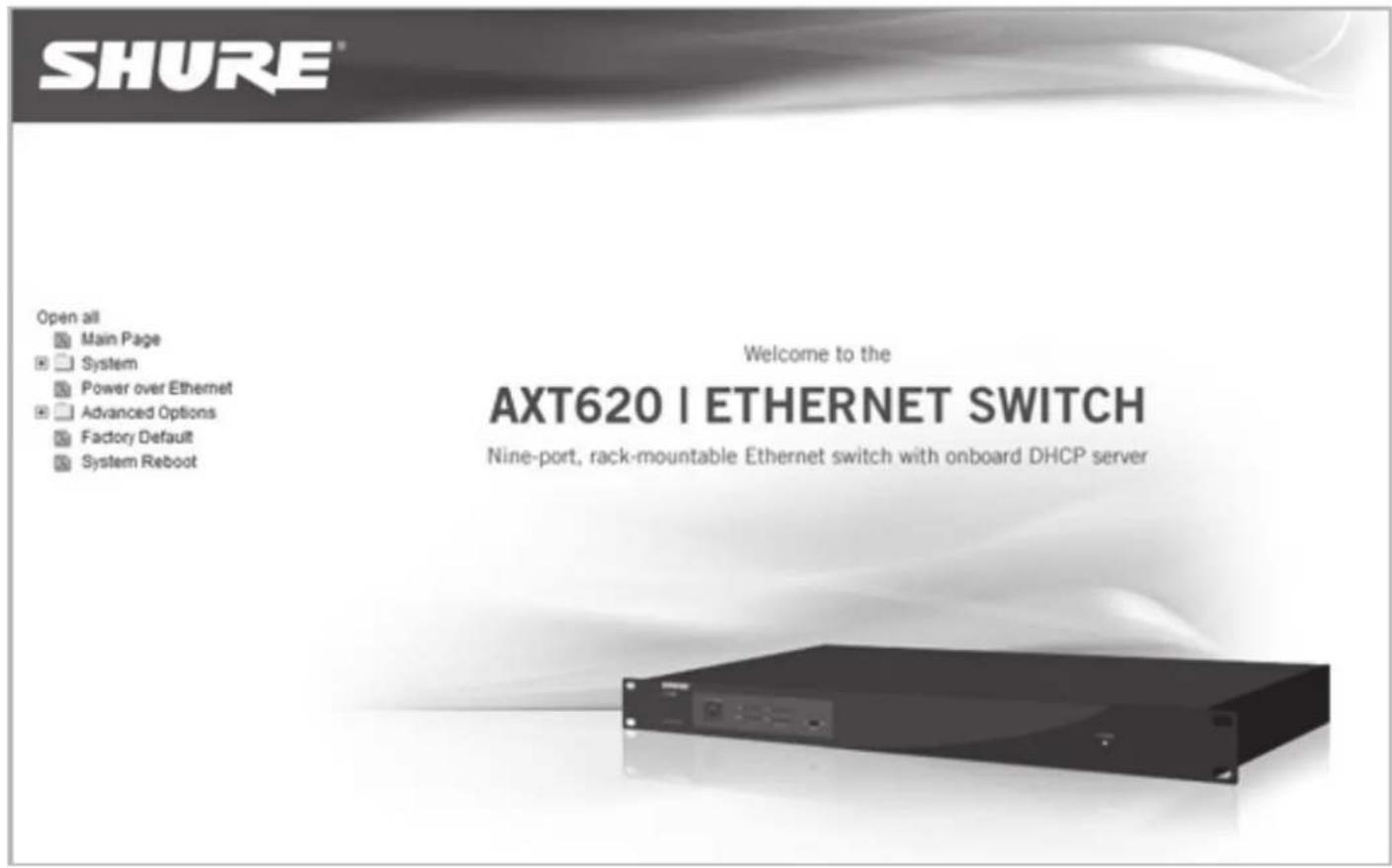

Von der Hauptseite aus kann zum gewünschten Bereich navigiert werden, um die Switch-Optionen zu konfigurieren und zu verwalten.

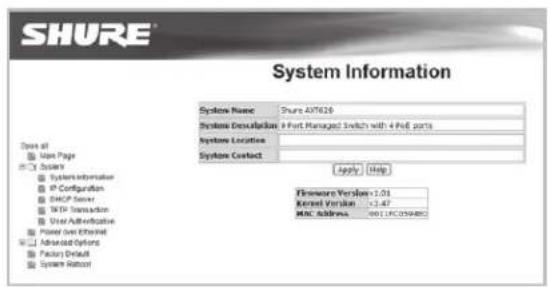

Mit dieser Option können Systemname, eine Beschreibung. Ort und Kontaktpersonal angegeben werden. Außerdem können hier die Firmware- und Kernel-Version sowie die MAC-Adresse nachgeschlagen werden.

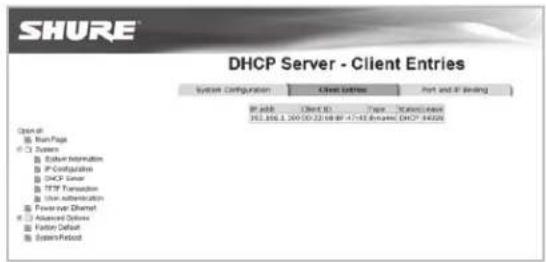

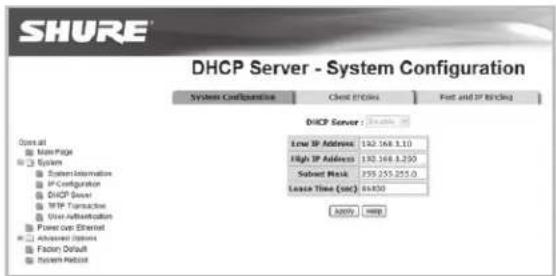

DHCP-Server - Client-Einträge

Wenn die Funktion DHCP-Server aktiviert ist, können die DHCP Client-Informationen hier angezeigt werden.

Wenn mehrere Switches zum Verwalten zahlreicher Geräte verwendet werden, kann ein Switch als DHCP-Server fungieren. Alle anderen Switches müssen als Clients eingerichtet werden, bei denen der DHCP-Server auf „AUS“ gestellt ist.

Nur beim Server darf der DHCP-Schalter auf „EIN“ gestellt werden.

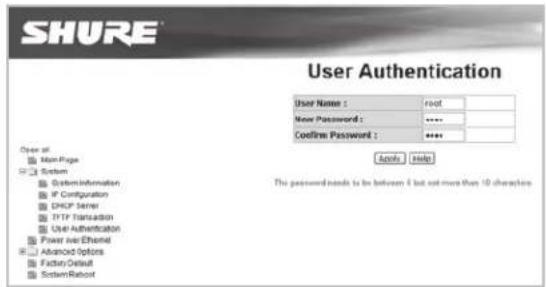

User Authentication (Benutzerauthentifikation)

In dieser Option können der Benutzername und das Kennwort des Switches geändert werden.

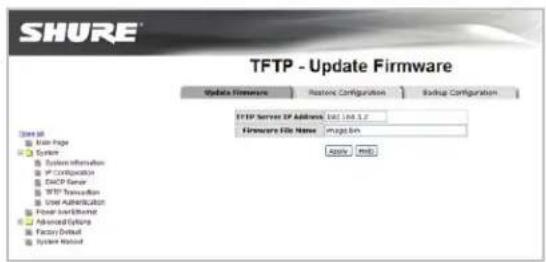

In dieser Option kann die Firmware des Switches aktualisiert werden. Auf dem mit dem Switch verbundenen Computer muss ein TFTP-Server ausgeführt werden und dann die IP-Adresse des Computers im Feld „TFTP Server IP Address“ eingegeben werden. Dann den Namen der Firmware-Datei in das Feld 'Firmware File Name' eingeben und auf Apply klicken, um den Aktualisierungsprozess zu starten. Nach Abschluss des Aktualisierungsprozesses im linken Bildschirmbereich der Hauptseite des Switches auf „Factory Default“ klicken.

HINWEIS: Vor der Durchführung einer Firmware-Aktualisierung müssen mit Ausnahme des Computers alle an den AXT620 angeschlossenen Geräte entweder von der Stromversorgung getrennt oder ausgeschaltet werden.

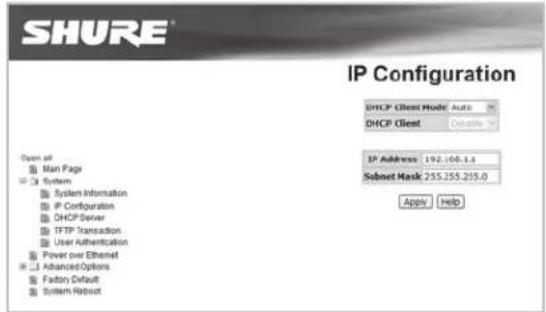

IP Configuration

Der Switch ist ein Gerät im Netzwerk, dem zur Kennzeichnung im Netzwerk eine IP-Adresse zugewiesen werden muss.

Um Änderungen an den Menükonfigurationseinstellungen vorzunehmen, muss auf Apply geklickt werden, um die Änderungen am Switch zu vorzunehmen.

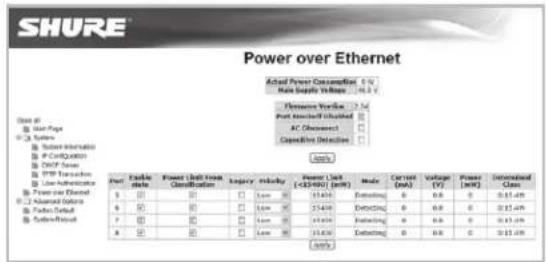

Mit dieser Option können die Einstellungen für PoE (Power over Ethernet) verwaltet werden. Es können auch der Gesamtstromverbrauch des Systems in Echtzeit, die Ausgangsspannung für PoE-Anschlüsse und die Firmwareversion des PoE-Chips angezeigt werden.

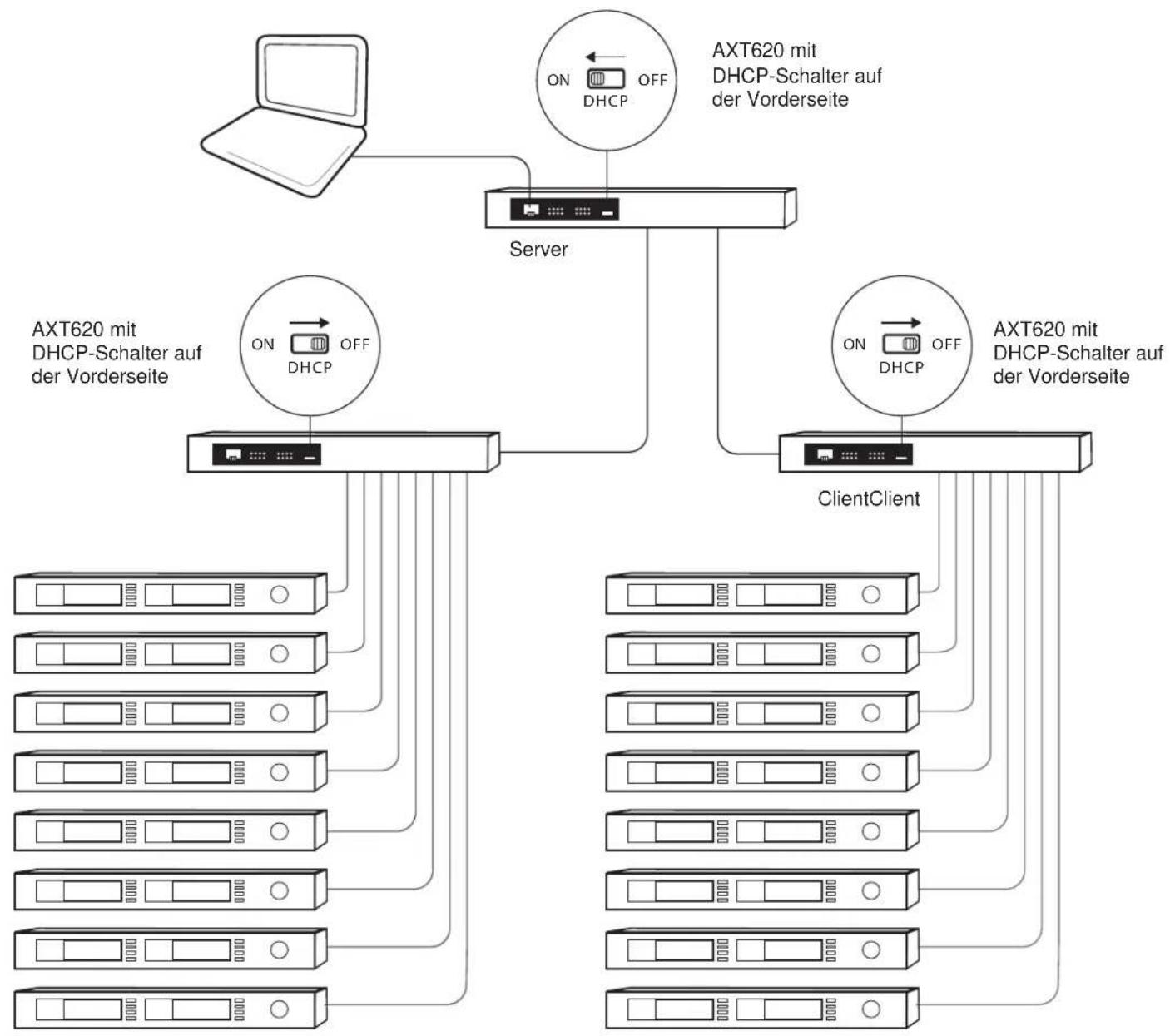

Beispiel einer Konfiguration: Einrichtung mehrerer Ethernet-Switches

• Ein beliebiger AXT620-Switch (aber nur einer) kann als DHCP-Server eingestellt werden.
• Jedes vernetzte Gerät erfordert einen separaten Anschluss am Switch
• und kann über einen beliebigen Anschluss angeschlossen werden.

Störungssuche

Fehlerhafte Anschlüsse

Der Switchanschluss kann automatisch gerade oder überkreuzte Kabel erkennen, wenn eine Verbindung mit anderen Ethernet-Geräten vorhanden ist. Für RJ-45-Stecker, STP-Kabel, 10/100Mbps-Anschluss ein verdrilltes Doppelkabel verwenden.

Defekte oder lose Kabel

Nach losen oder fehlerhaften Verbindungen suchen und sicherstellen, dass die Anschlüsse fest sind. Zuletzt ein anderes Kabel verwenden.

Nicht standardmäßige Kabel

- Nicht standardmäßige und fehlerhaft verdrahtete Kabel können zu zwerkkollisionen und anderen Problemen führen und die Netzwerkleis beeinträchtigen. Ein Kabeltester der Kategorie 5e/6 ist ein empfohl Hilfsmittel für die Netzwerkinstallation.

- RJ-45-Anschlüsse: Ein abgeschirmtes verdrilltes Doppelkabel (STP) f RJ-45-Anschlüsse verwenden. Sicherstellen, dass die Länge einer Verbindung über verdrillte Doppelkabel nicht mehr als 100 Meter

Fehlerhafte Netzwerktopologien

dass die Netzwerktopologie keine Datenpfadschleifen enthält. Zwischen

Es ist wichtig sicherzustellen, dass eine gültige Netzwerktopologie vorhanden ist. Übliche Topologiefehler umfassen zu lange Kabellänge und zu viele Repeater (Hubs) zwischen Endknoten. Außerdem sollte sichergestellt werden,

Technische Daten

Technische Daten

Entspricht den folgenden Normen:

• IEEE 802.3 10Base-T
  • IEEE 802.3u 100Base-TX
  • IEEE 802.3x Flusssteuerung und Gegendruck
  • IEEE 802.3ad Anschlussbündel mit LACP
  • IEEE 802.1d Spanning-Tree-Protokoll (STP)
  • IEEE 802.1w Rapid-Spanning-Tree-Protokoll (RSTP)
  • IEEE 802.1p Serviceklasse
  • IEEE 802.1Q VLAN-Tagging
  • IEEE 802.1x Benutzerauthentifikation
  • IEEE 802.3af Power Over Ethernet
  • IEEE 802.1ab Link Layer Discovery-Protokoll

Anschluss

100Base-T: 9x RJ-45 mit autom. MDI/MDI-X- und PoE Inject-Funktion

RJ-45 Anschluss Nr. 5 - Nr. 8, Unterstützung von IEEE 802.3af alternativer A-Modus. Liefert 15,4 W pro Anschluss mit wiederherstel Überstromschutz

LED

• Systemstromversorgung = grün
• 10/100TX-Anschluss (Anschluss 1 bis 4): Verbindung/Aktivität (grün) 100 Mb/s = orange
• 10/100TX-Anschluss (Anschluss 5 bis 8): Verbindung/Aktivität = grü PoE = orange

Versorgungsspannungen

100 - 240 V AC, 50/60 Hz

Stromverbrauch

max. 76,6 W

Betriebstemperatur

-10 - 60 °C, 5 - 95 % rel. Luftfeuchtigkeit

Lagerungstemperatur

-40 - 85 °C, 5 - 95 % rel. Luftfeuchtigkeit

Abmessungen

HxBxT: 440 x 44 x 280 mm

Gewicht

3,6 kg

Konstruktionsdaten

Bei dem Ethernet-Switch handelt es sich um ein zur Montage in 1 Rack geeignetes Chassis mit internem Netzteil. Der Ethernet-Switch RJ-45-Anschlüsse an der Rückseite zur Verbindung mit professioneller diogeräten und 1 RJ-45-Anschluss an der Vorderseite zum Anschluss einem Computer. Alle Anschlüsse sind vom Typ 10/100 N-Wege Au Spening für 10Base-T- oder 100Base-TX-Verbindungen. Der Switch hat DHCP-Serverfunktion für automatische IP-Adressierung vernetzter Komponenten, die mit Hilfe eines Zweistellungsschalters auf der Vorderseite bzw. deaktiviert werden kann. Der Switch verfügt über LED-Anzeigen der Vorderseite für Netzwerkstatus und Aktivität der einzelnen Anschl Der Switch verfügt über vier Anschlüsse, die PoE-Speisung für über gespeiste Geräte der Klasse 1 bieten. Die Switchfunktionen können eine web-basierte Schnittstelle verwaltet werden. Der Ethernet-Switch für die Bezeichnung Shure AXT620.

Zubehör

Im Lieferumfang enthalten

• (1) Switch inkl. PoE
• (4) Gummisockel
• (1) Ethernetkabel (ca. 3 m)
• (1) Rack-Montagesatz
• (1) Netzkabel

Wichtige Produktinformationen

Informationen für den Benutzer

Dieses Gerät wurde geprüft und entspricht demnach den Grenzwerten für ein digitales Gerät der Klasse A gemäß Teil 15 der Richtlinien der US Betrieb dieses Geräts unterliegt den beiden folgenden Bedingung meldebehörde (FCC Rules). Diese Grenzwerte sollen einen angemess dieses Gerät darf keine Interferenzen verursachen und (2) dieses G Schutz gegen störende Interferenzen bieten, wenn das Gerät in einem muss jegliche Interferenzen aufnehmen können, einschließlich Interferenz gewerblichen Umgebung betrieben wird. Dieses Gerät erzeugt und verwendeten unerwünschten Betrieb des Geräts verursachen können. HF-Energie und kann diese ausstrahlen; wenn es nicht gemäß der Betriebsanleitung montiert und verwendet wird, kann es störende Interferenzen mit

dem Funkverkehr verursachen. Der Betrieb dieses Geräts in einem Wohngebiet wird wahrscheinlich störende Interferenzen verursachen, die der Benutzer auf eigene Kosten beseitigen muss.

Konformitätskennzeichnung Industry Canada ICES-003: CAN ICES-3 (B)/NMB-3(B)

Das Gerät auf irgendwelche Weise beschädigt wurde, z. B. wenn Netzkabel oder der Netzstecker beschädigt wurden, wenn Flüssigkeit in das Gerät verschüttet wurden oder Fremdkörper hineinfielen, w

Achtung:

Hierbei handelt es sich um ein Produkt der Klasse A. Beim Gebrauch kann das Gerät Regen oder Feuchtigkeit ausgesetzt war, nicht normal dieses Produkt Funkstörungen verursachen: in diesem Fall muss der Benutzeriert oder fallen gelassen wurde.

evtl. entsprechende Maßnahmen ergreifen.

1. Dieses Gerät vor Tropf- und Spritzwasser SCHÜTZEN. KEINE r Wasser gefüllten Gegenstände wie zum Beispiel Vasen auf das STELLEN.

Hinweis:

Die Prüfung der normgerechten elektromagnetischen Verträglichkeit beruht auf der Verwendung der mitgelieferten und empfohlenen Kabeltypen. Bei 16. Der Netzstecker oder eine Geratesteckverbindung muss leicht zu stecken sein.

Verwendung anderer Kabeltypen kann die elektromagnetische Verträglichkeit. Die verursachten Störgeräusche des Geräts betragen weniger als beeinträchtigt werden. dB(A).

Nicht ausdrücklich von Shure genehmigte Änderungen oder Modifikationen 18. Das Gerät mit Bauweise der KLASSE I muss mit einem Schutzleiter in eine Netzsteckdose mit Schutzleiter eingesteckt können den Entzug der Betriebsgenehmigung für das Gerät zur Folge haben.

Hinweis: Dieses Gerät darf nicht direkt an ein öffentliches Internet-Netzwerk um das Risiko von Bränden oder Stromschlägen zu verringern, angeschlossen werden.

Dieses Symbol zeigt an, dass in diesem Gerät gefährliche nungswerte, die ein Stromschlagrisiko darstellen, auftreten.

1. Nicht versuchen, dieses Produkt zu modifizieren. Ansonsten können Spanzu Verletzungen und/oder zum Produktausfall kommen.

Dieses Symbol zeigt an, dass das diesem Gerät beiliegende Handbuch wichtige Betriebs- und Wartungsanweisungen enthält.

1. Dieses Produkt muss innerhalb des vorgeschriebenen Temperaturke ichs betrieben werden.

WICHTIGE SICHERHEITSHINWEISE

1. Diese Hinweise LESEN.
2. Diese Hinweise AUFBEWAHREN.
3. Alle Warnungen BEACHTEN.
4. Alle Anweisungen BEFOLGEN.
5. Dieses Gerät NICHT in Wassernähe VERWENDEN.
6. NUR mit einem sauberen Tuch REINIGEN.
7. KEINE Lüftungsöffnungen verdecken. Genügend Platz zur Luftzirkulation lassen und den Anweisungen des Herstellers Folge leisten.
8. NICHT in der Nähe von Wärmequellen wie zum Beispiel offenen Flammen, Heizkörpern, Wärmespeichern, Öfen oder anderen Wärme erzeugen, genden Geräten (einschließlich Verstärkern) installieren. Kein offenes nach Großbritannien und in andere entsprechende Regionen geliefert Feuer in der Nähe des Produkts platzieren. Adapter für AN/AUS-Schafter Der folgende Hinweis gilt nur für Produkte, die in die Europäische Union, werden.
9. Die Schutzfunktion des Schukosteckers nicht umgehen. Ein polarisierter Stecker verfügt über zwei unterschiedlich breite Kontakte. Ein geerdete
   Nicht ausdrücklich von Shure genehmigte Änderungen oder Modifikatio können den Entzug der Betriebsgenehmigung für das Gerät zur Folg
   ACHTUNG: Dieses Produkt enthält eine Chemikalie, die nach Erkenntn des US-Bundesstaats Kalifornien Krebs, Geburtsfehler oder andere Fortpflanzungsschäden verursachen kann.
   Der folgende Hinweis gilt nur für Produkte, die in die Europäische Union, nach Großbritannien und in andere entsprechende Regionen geliefert werden.

Stecker verfügt über zwei Kontakte und einen Erdungsstift. Bei Steckerausführung dienen die Schutzleiter Ihrer Sicherheit. Wenn

mitgelieferte Stecker nicht in die Steckdose passt, einen Elektri dem Austauschen der veralteten Steckdose beauftragen.

ACHTUNG: Die in diesem Gerät auftretenden Spannungen sind lebens fährlich. Das Gerät enthält keine Teile, die vom Anwender gewartet können. Alle Reparatur- und Wartungsarbeiten von qualifiziertem Kund enstpersonal durchführen lassen. Die Sicherheitszulassungen gelten nicht mehr, wenn die Werkseinstellung der Betriebsspannung geändert wird.

Adapter für AN/AUS-Schalter

dieser der gekapselte Adapter für AN/AUS-Schalter muss montiert werden, die dieses Produkt in der Europäischen Union verwendet wird, um die A. mit gen der Verordnung der Kommission 1275/2008 zu erfüllen.

1. VERHINDERN, dass das Netzkabel gequetscht oder darauf getreten. Mit dem Schalter ist das Gerät auszuschalten, wenn es nicht benu

wird, insbesondere im Bereich der Stecker, Netzsteckdosen und an der Austrittsstelle vom Gerät.

1. NUR das vom Hersteller angegebene Zubehör und entsprechende Zusatzgeräte verwenden.
2. NUR in Verbindung mit einem vom Hersteller angegebenen oder mit dem Gerät verkaufen Transportwagen, Stativ, Träger oder Tisch verwenden. Wenn ein Transportwagen verwendet wird, beim Verschieben der Transportwagen vorsichtig vorgehen, um Verletzungen durch Umkippen zu vermeiden.

Die CE-Konformitätserklärung kann von Shure Incorporated oder einem der europäischen Vertreter bezogen werden. Kontaktinformationen sind im Internet unter www.shure.com zu finden.

Die CE-Konformitätserklärung ist erhältlich bei: www.shure.com/europe/compliance

Bevollmächtigter Vertreter in Europa:

Shure Europe GmbH

Zentrale für Europa, Nahost und Afrika

Abteilung: EMEA-Zulassung

Jakob-Dieffenbacher-Str. 12

75031 Eppingen, Deutschland

Telefon: [phone]

Telefax: [phone]

E-Mail: [e-mail]

Entspricht den auf IEC 60950-1 beruhenden Anforderungen an die elektrische Sicherheit.

• cULus-Registrierung durch Underwriters Laboratories, Inc.

Entspricht den Grundanforderungen der folgenden Richtlinien der Europäischen Union:

• Niederspannungsrichtlinie 2006/95/EG

- Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/EG

- WEEE-Richtlinie 2002/96/EG über Elektro- und Elektronik-Altgeräte in der Fassung der Richtlinie 2008/34/EG

- ROHS-Richtlinie 2011/65/EG zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe

Hinweis: Bitte befolgen Sie die regionalen Recyclingverfahren für Akkus und Elektronikschrott

- Richtlinie für energieverbrauchsrelevante Produkte (Ökodesign-Richtlinie ErP) 2009/125/EG

- Entspricht der europäischen Verordnung (EU) Nr. 1275/2008, gültige Fassung.

Beim normalen Betrieb dieses Geräts müssen AN/AUS-Schalter, sofern vorhanden, auf AN geschaltet sein. Ein AN/AUS-Schalter ist vorgesehen, um das Gerät komplett von der Netzstromversorgung zu trennen. Das ergibt einen Stromverbrauch im ausgeschalteten Zustand, der weit unter dem von der Verordnung vorgeschriebenen Schwellwert liegt.
