BEDIENUNGSANLEITUNG IAN 56165 Livarno Lux

Montage- und Sicherheitshinweise

FR CH

table de chevet

DE/AT/CH Montage- und Sicherheitshinweise Seite 3

Machen Sie sich vor der Montage und dem ersten Gebrauch mit dem Produkt vertraut. Lesen Sie hierzu aufmerksam die nachfolgende Montageanleitung und die Sicherheitshinweise. Benutzen Sie das

Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie diese Anleitung gut auf. Händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte ebenfalls mit aus.

- Bestimmungsgemäßer Gebrauch

Dieser Artikel ist zur Aufbewahrung kleiner und leichter Gegenstände bestimmt und für die Anwendung im privaten Innenbereich vorgesehen. Eine andere Verwendung als zuvor beschrieben oder eine Veränderung des Produkts ist nicht zulässig und kann zu Verletzungen und / oder Beschädigungen des Produkts führen. Für aus bestimmungswidriger Verwendung entstandene Schäden übernimmt der Hersteller keine Haftung. Das Produkt ist nicht für den gewerblichen Einsatz bestimmt.

- Teilebeschreibung

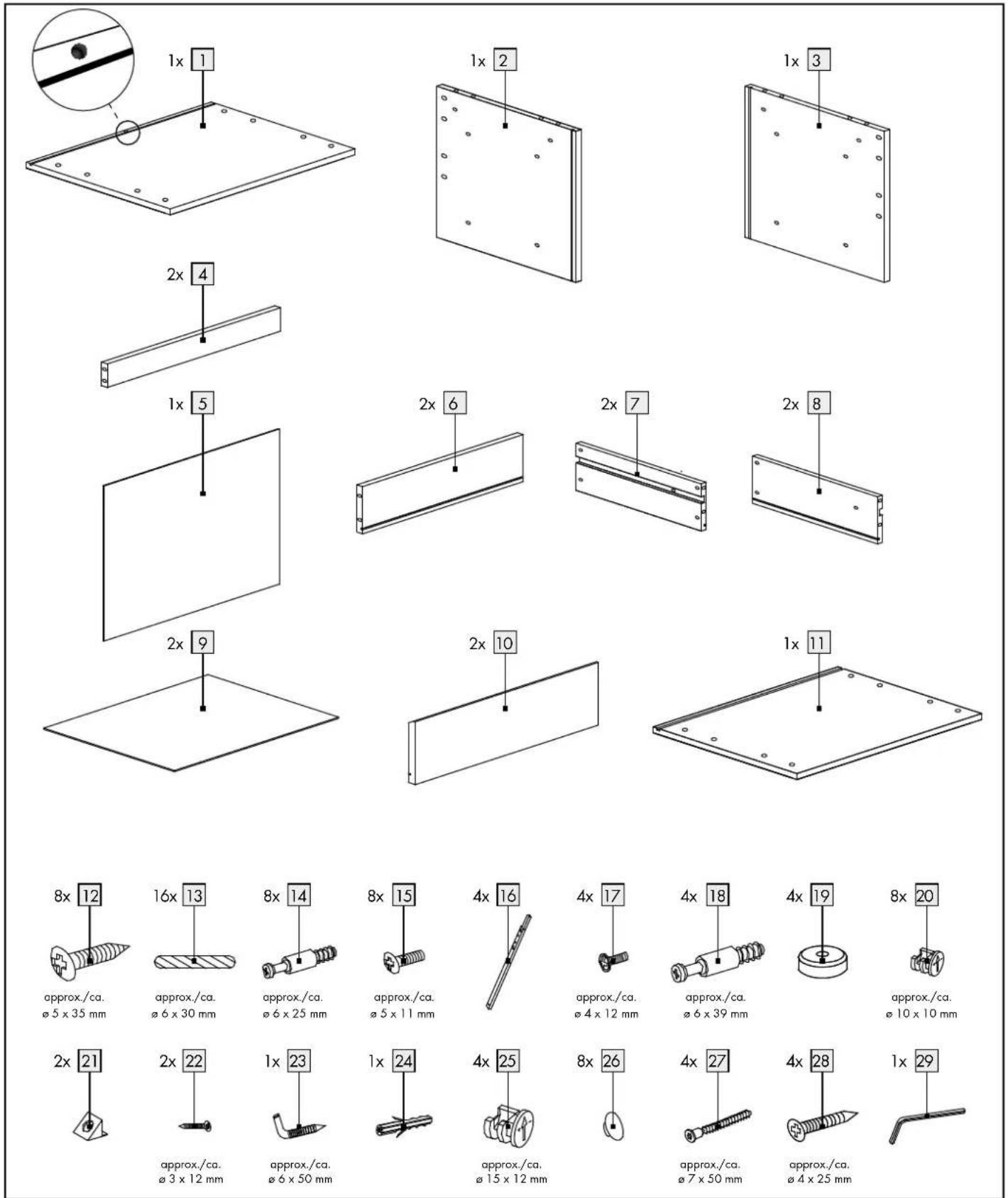

1 Abdeckung
2 Seitenwand 1
3 Seitenwand 2
4 Strebe
5 Rückwand
6 Rückwand Schublade
7 Seitenwand 1 Schublade
8 Seitenwand 2 Schublade
9 Schubladenboden
10 Schubladenfront
11 Bodenplatte
12 Schraube (ca. ø 5 x 35 mm)
13 Holzdübel (ca. ø 6 x 30 mm)
14 Einschraubdübel (ca. ø 6 x 25 mm)
15 Schraube (ca. ø 5 x 11 mm)
16 Schubladenschiene
17 Schraube (ca. ø 4 x 12 mm)
18 Einschraubdübel (ca. ø 6 x 39 mm)
19 Standfuß
20 Exzenterverbinder (ca. 10 x 10 mm, ø x H)
21 Befestigungselement
22 Schraube (ca. ø 3 x 12 mm)
23 Schraubhaken (ca. ø 6 x 50 mm)
24 Dübel
25 Exzenterverbinder (ca. 15 x 12 mm, ø x H)
26 Abdeckkappe
27 Schraube (ca. ø 7 x 50 mm)
28 Schraube (ca. ø 4 x 25 mm)
29 Innensechskantschlüssel

- Technische Daten

Maße: ca. 50 x 44 x 39 cm (B x H x T)

Material: Spanplatte mit Melamin-Folienbeschichtung

Max. Belastbarkeit: 30 kg

Lieferumfang

Hinweis: Achten Sie beim Auspacken darauf, dass Sie nicht versehentlich Montagematerial wegwerfen.

Kontrollieren Sie unmittelbar nach dem Auspacken den Lieferumfang auf Vollständigkeit sowie den einwandfreien Zustand des Produkts und aller Teile. Montieren Sie das Produkt keinesfalls, wenn der Lieferumfang nicht vollständig ist.

1 Abdeckung
1 Seitenwand 1
1 Seitenwand 2
2 Streben
1 Rückwand
2 Rückwände (Schublade)
2 Seitenwände 1 (Schublade)
2 Seitenwände 2 (Schublade)
2 Schubladenböden
2 Schubladenfronten
1 Bodenplatte
8 Schrauben (ca. ø 5 x 35 mm)
16 Holzdübel (ca. ø 6 x 30 mm)
8 Einschraubdübel (ca. ø 6 x 25 mm)
8 Schrauben (ca. ø 5 x 11 mm)
4 Schubladenschienen
4 Schrauben (ca. ø 4 x 12 mm)
4 Einschraubdübel (ca. ø 6 x 39 mm)
4 Standfüße
8 Exzenterverbinder (ca. 10 x 10 mm, ø x H)
2 Befestigungselemente
2 Schrauben (ca. ø 3 x 12 mm)
1 Schraubhaken (ca. ø 6 x 50 mm)
1 Dübel
4 Exzenterverbinder (ca. 15 x 12 mm, ø x H)
8 Abdeckkappen
4 Schrauben (ca. ø 7 x 50 mm)
4 Schrauben (ca. ø 4 x 25 mm)
1 Innensechskantschlüssel
1 Montageanleitung

Sicherheitshinweise

BEWAHREN SIE ALLE SICHERHEITSHINWEISE UND ANWEISUNGEN FÜR DIE ZUKUNFT AUF!

⚠️ Vermeiden Sie Verletzungsgefahr!

■

⚠️ WARNING! LEBENS- UND UNFALLGEFAHREN

FÜR KLEINKINDER UND KINDER! Lassen Sie Kinder niemals unbeaufsichtigt mit dem Verpackungsmaterial. Es besteht

Erstickungsgefahr. Halten Sie das Produkt von Kindern fern. Das Produkt ist kein Spielzeug.

⚠️ WARNUNG! LEBENSGEFAHR! Halten Sie Kinder während der Montage vom Arbeitsbereich fern. Zum Lieferumfang gehören eine Vielzahl von Schrauben und anderen Kleinteilen. Diese können beim Verschlucken oder Inhalieren lebensgefährlich sein.

⚠️ WARNUNG! LEBENSGEFAHR! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren.

⚠ VORSICHT! VERLETZUNGSGEFAHR! Stellen Sie sicher, dass alle Teile unbeschädigt und sachgerecht montiert sind. Bei unsachgemäßer Montage besteht Verletzungsgefahr. Beschädigte Teile können die Sicherheit und Funktion beeinflussen.

⚠ VORSICHT! Lassen Sie Kinder nicht unbeaufsichtigt! Das Produkt ist kein Kletter- oder Spielgerät! Stellen Sie sicher, dass Personen, insbesondere Kinder nicht auf das Produkt klettern bzw. sich nicht auf das Produkt stellen. Das Produkt kann instabil werden und zur Seite kippen und / oder umfallen. Verletzungen und / oder Beschädigungen können die Folgen sein.

Achten Sie darauf, dass das Produkt nur von fachkundigen Personen montiert wird.
■ Stellen Sie sicher, dass das Produkt auf einem festen, ebenerdigen Untergrund steht.
Das Produkt ist gleichmäßig und so zu belasten, dass es nicht umkippen kann. Überprüfen Sie vor der Benutzung die Stabilität des Produkts.

Belasten Sie das Produkt nicht über 30 kg. Andernfalls drohen Verletzungsgefahr und / oder Beschädigungen des Produkts.
■ Kontrollieren Sie regelmäßig die Unversehrtheit aller Verbindungsstellen und ziehen Sie regelmäßig die Schrauben nach.
⚠ VORSICHT! Heben Sie das Produkt nicht an oder bewegen Sie es nicht, wenn es durch Gewicht belastet ist.

Vermeiden Sie Sachbeschädigungen!

Überprüfen Sie vor der Wandmontage, ob die gewählte Wand zum Befestigen des Produkts geeignet ist. Erkundigen Sie sich gegebenenfalls im Fachhandel.
Informieren Sie sich vor der Wandmontage über das geeignete Montagematerial für Ihre Wand. Für die Wandmontage haben wir Montagematerial beigelegt, das für übliches, festes Mauerwerk geeignet ist.

- Montage

Hinweis: Montieren Sie das Produkt auf einem ausreichend großen, kratzfesten Untergrund. Legen Sie ggf. eine Decke o.ä. unter, um Beschädigungen am Produkt zu vermeiden.

Hinweis: Für die Montage benötigen Sie eine Bohrmaschine und einen Kreuzschlitzschraubendreher.

Gehen Sie wie folgt vor:

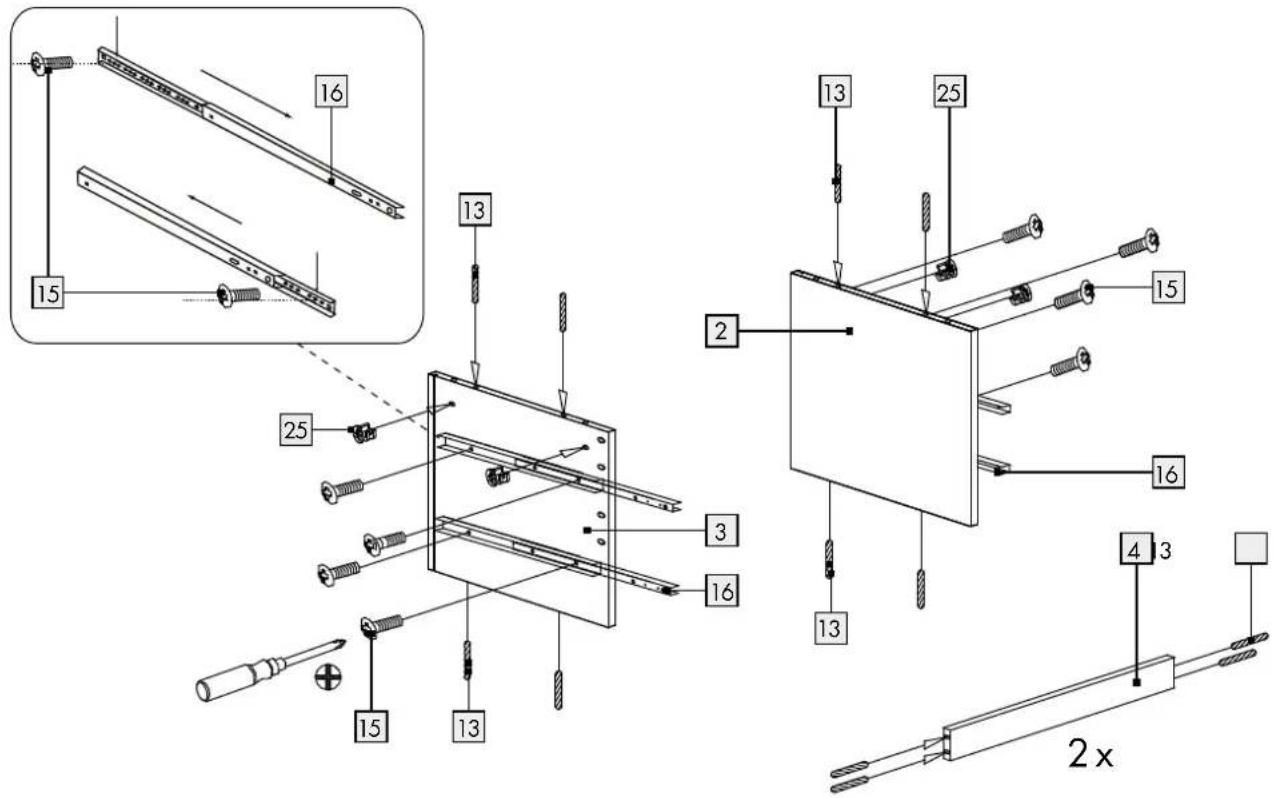

Abbildung A:

□ Stecken Sie 4 Holzdübel 13 in die Aussparungen an den Oberkanten der Seitenwände 2, 3.
☐ Setzen Sie je 2 Exzenterverbinder 25 in die vorgebohrten Löcher der Seitenwände 2, 3 ein.
☐ Fixieren Sie die Schubladenschienen 16 mit je 2 Schrauben 15 an den Seitenwänden 2, 3.
□ Stecken Sie je 4 Holzdübel 13 in die Aussparungen der Streben 4.

Abbildung B:

□ Verbinden Sie Seitenwände 2, 3 und Streben 4 gemäß Abbildung.
□ Verbinden Sie Bodenplatte 11 und Seitenwände 2, 3 gemäß Abbildung.
☐ Schrauben Sie mit dem Innensechskantschlüssel 29 4 Schrauben 27 in die vorgebohrten Löcher der Bodenplatte 11.
☐ Befestigen Sie die Standfüße 19 anhand der Schrauben 28 an der Unterseite der Bodenplatte 11.

Abbildung C:

☐ Schieben Sie die Rückwand 5 von oben in die Nuten der Seitenwände 2, 3.
☐ Schrauben Sie 4 Einschraubdübel 18 in die vorgebohrten Löcher der Abdeckung 1.
□ Setzen Sie die Abdeckung 1 auf die Seitenwände 2, 3.
☐ Fixieren Sie die Elemente, indem Sie die Exzenterverbinder 25 der Seitenwände 2, 3 im Uhrzeigersinn festdrehen.

Abbildung D:

□ Fixieren Sie das Befestigungselement 21 mittels Schraube 22.

Abbildung E:

☐ Fixieren Sie die Seitenwände der Schublade 7, 8 mittels 4 Schrauben 12 an der Rückwand der Schublade 6.
□ Setzen Sie den Schubladenboden 9 ein.
☐ Setzen Sie je 2 Exzenterverbinder 20 in die vorgebohrten Löcher der Seitenwände 7, 8.
☐ Schrauben Sie 4 Einschraubdübel 14 in die vorgebohrten Löcher der Schubladenfront 10.
□ Setzen Sie die Schubladenfront 10 auf die Seitenwände 7, 8.
☐ Fixieren Sie die Elemente, indem Sie die Exzenterverbinder 20 der Seitenwände 7, 8 im Uhrzeigersinn festdrehen.

□ Stecken Sie 4 Abdeckkappen 26 auf die Exzenterverbinder 20.
☐ Setzen Sie die Schubladen ein. Achten Sie darauf, dass die Schubladenschienen 16 dabei in den Führungsschienen der Schubladen sitzen.
☐ Fixieren Sie die Schubladenschienen 16 von innen mittels 2 Schrauben 17.
□ Wiederholen Sie den Vorgang, um die zweite Schublade zu montieren.

Abbildung F:

Hinweis: Die Nachtkonsole muss fest auf dem Boden stehen. Montieren Sie die Nachtkonsole mittels Schraubhaken 23 und Dübel 24 an der Wand.

☐ Markieren Sie das Bohrloch mittels Bleistift o.ä. an der Wand (42 cm vom Boden).

⚠️ WARNUNG! LEBENSGEFAHR! Vergewissern Sie sich, dass Sie nicht auf Strom-, Gas- oder Wasserleitungen stoßen, wenn Sie in die Wand bohren. Prüfen Sie ggf. mit einem Leitungssucher, bevor Sie in eine Wand bohren.

⚠ VORSICHT! VERLETZUNGSGEFAHRI Ziehen Sie die Bedienungsanleitung Ihrer Bohrmaschine hinzu.

☐ Bohren Sie das Bohrloch mit einem 8er Bohrer und stecken Sie den Dübel 24 in das Bohrloch.
Drehen Sie die Schraubhaken 23 in den Dübel 24 ein. Achten Sie darauf, dass der Haken zum Schluss nach oben zeigt.
☐ Auf der Rückseite der Abdeckung 1 befindet sich ein vorgebohrtes Loch. Haken Sie die Nachtkonsole damit am Schraubkhaken 23 ein.

Hinweis: Kontrollieren Sie regelmäßig die Unversehrtheit aller Verbindungsstellen und ziehen Sie regelmäßig die Schrauben nach.

● Reinigung und Pflege

□ Reinigen Sie das Produkt mit einem trockenen, fusselfreien Tuch.
□ Verwenden Sie bei stärkeren Verschmutzungen ein feuchtes Tuch und ggf. ein mildes Reinigungsmittel.
□ Verwenden Sie keinesfalls ätzende oder scheuernde Reinigungsmittel. Andernfalls kann es zu Beschädigungen des Produkts kommen.

- Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien. Entsorgen Sie diese in den örtlichen Recyclingbehältern.

Möglichkeiten zur Entsorgung des ausgedienten Produkts erfahren Sie bei Ihrer Gemeinde- oder Stadtverwaltung.

Produktbezeichnung:

Nachtkonsole

Modell-Nr.: Z29545

Version: 01/2011

Table de chevet

- Introduction

20 excentrische verbinding (ca. 10 x 10 mm, ø x H)

21 bevestigingselement

22 schroef (ca. ø 3 x 12 mm)

25 excentrische verbinding (ca. 15 x 12 mm, ø x H)

26 afdekkapje

27 schroef (ca. ø 7 x 50 mm)

28 schroef (ca. ø 4 x 25 mm)

- Technische gegevens

Afmetingen: ca. 50 x 44 x 39 cm (B x H x D)

8 excentrische verbindingen (ca. 10 x 10 mm, ø x H)

2 bevestigingselementen

2 schroeven (ca. ø 3 x 12 mm)

4 excentrische verbinders (ca. 15 x 12 mm, ø x H)

8 afdekkapjes

4 schroeven (ca. ø 7 x 50 mm)

4 schroeven (ca. ø 4 x 25 mm)
