Produkttyp	Kabelführungsbügel
Modellnummer	DN-97672
Material	Stahl, verzinkt
Bügelabmessungen (B x T)	80 x 80 mm
Montageplatte	Mittig positioniert
Öffnung zur Kabeleinführung	Vorne
Montage	Seitlich oder frontal auf 1 HE
Doppelte HE-Nutzung	Möglich
Kompatibilität	19-Zoll-Schränke (482,6 mm)
Gewicht (ca.)	0,1 kg
Farbe	Verzinkt (silber)
Belastbarkeit	Nicht angegeben; für leichte Kabel geeignet
Funktion	Geordnete Kabelführung in Schränken
Lieferumfang	1 x Kabelführungsbügel, Montagematerial
Wartung	Mit trockenem Tuch reinigen
Sicherheit	Keine besonderen Vorsichtsmaßnahmen erforderlich
Reparierbarkeit	Nicht reparierbar; bei Beschädigung ersetzen
Umgebungsbedingungen	Für Innenräume geeignet
Zubehör	Schrauben und Muttern im Lieferumfang
Marke	Digitus

Häufig gestellte Fragen - DN-97672 Digitus

Wie wird der Kabelführungsbügel DN-97672 montiert?

Der Bügel kann seitlich oder frontal auf einer Höheneinheit (HE) mit den mitgelieferten Schrauben befestigt werden. Die Montageplatte ist mittig positioniert.

Welche Abmessungen hat der Bügel?

Der Bügel hat die Maße 80 x 80 mm (Breite x Tiefe).

Ist der Bügel für 19-Zoll-Schränke geeignet?

Ja, er ist für alle standardmäßigen 19-Zoll-Schränke (482,6 mm) geeignet.

Aus welchem Material besteht der Kabelführungsbügel?

Der Bügel besteht aus verzinktem Stahl, was ihn robust und korrosionsbeständig macht.

Kann der Bügel auch vertikal montiert werden?

Die Montage ist seitlich (vertikal) oder frontal (horizontal) möglich, je nach Bedarf.

Welches Gewicht darf der Bügel tragen?

Eine spezifische Gewichtsangabe liegt nicht vor. Er ist für die Aufnahme von Kabeln ausgelegt, nicht für schwere Lasten.

Ist der Bügel mit anderen Modellen der Serie kompatibel?

Ja, die Serie umfasst verschiedene Größen und Ausführungen (DN-97672 bis DN-97677), die alle ähnlich montiert werden.

Wie reinige ich den Kabelführungsbügel?

Zur Reinigung genügt ein trockenes Tuch. Bei hartnäckigem Schmutz leicht feucht abwischen.

Ist der Bügel reparabel?

Nein, der Bügel ist nicht reparierbar. Bei Beschädigung sollte er durch ein Neuteil ersetzt werden.

Welches Zubehör ist im Lieferumfang enthalten?

Im Lieferumfang befindet sich der Kabelführungsbügel sowie das benötigte Montagematerial (Schrauben und Muttern).

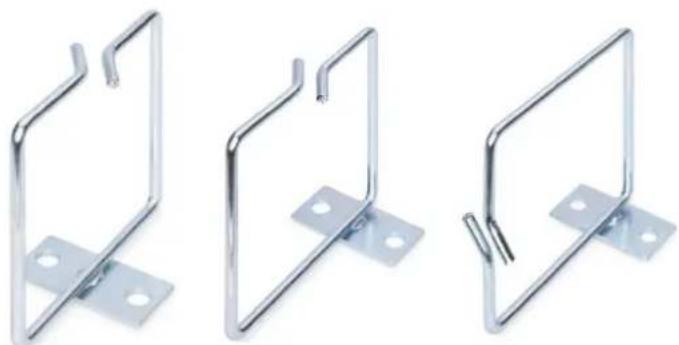

BEDIENUNGSANLEITUNG DN-97672 Digitus

Kabelführungsbügel, verzinkt

Stabiler, verzinkter Rundstahl
Geordnete Kabelführung
Seitliche oder frontale Befestigung
Doppelte HE-Nutzung möglich

DN-97672

DN-97674

DN-97676

Kurzbeschreibung

Kabelführungsbügel, verzinkter Rundstahl, 80 x 80 mm & 80 x 120 mm

Features

- Material: Stahl, verzinkt

Produktübersicht

Die Kabelführungsbügel von DIGITUS bestehen verzinktem Rundstahl. Das stabile Material ermöglicht eine professionelle und geordnete Kabelführung in jedem 482,6 mm (19")-Schrank. Sie können seitlich oder, dank der schlanken Montageplatte, auch frontal auf bereits installieren Komponenten auf einer Höheneinheit (HE) befestigt werden. Verschiedene Größen sowie Versionen mit frontaler oder seitlicher Öffnung helfen allen Anforderungen gerecht zu werden.

Artikelnummer Information

Art.-Nr.	Produktabmessung (Bügel) B x T in mm	Position Montageplatte	Öffnung zur Kabeleinführung
DN-97672	80 x 80 mm	Mittig	Vorne
DN-97673	80 x 120 mm	Mittig	Vorne
DN-97674	80 x 80 mm	Versetzt	Vorne
DN-97675	80 x 120 mm	Versetzt	Vorne
DN-97676	80 x 80 mm	Versetzt	Seitlich
DN-97677	80 x 120 mm	Versetzt	Seitlich

DIGITUS®

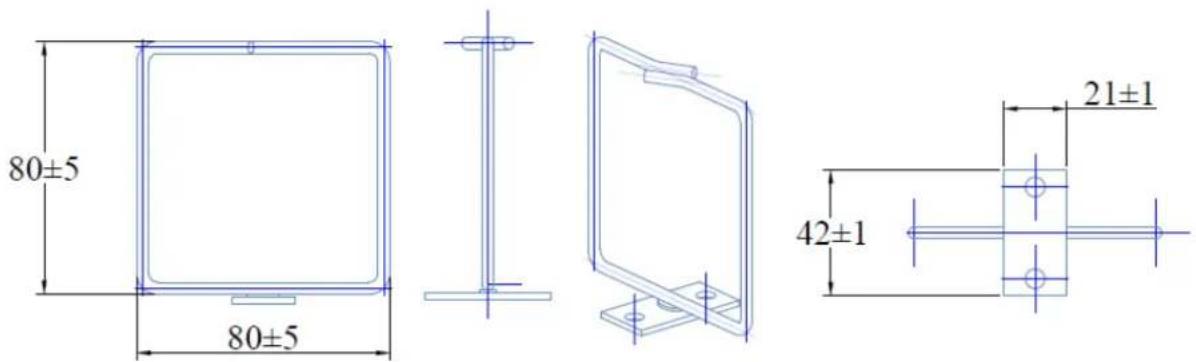

Technische Zeichnungen

DN-97672

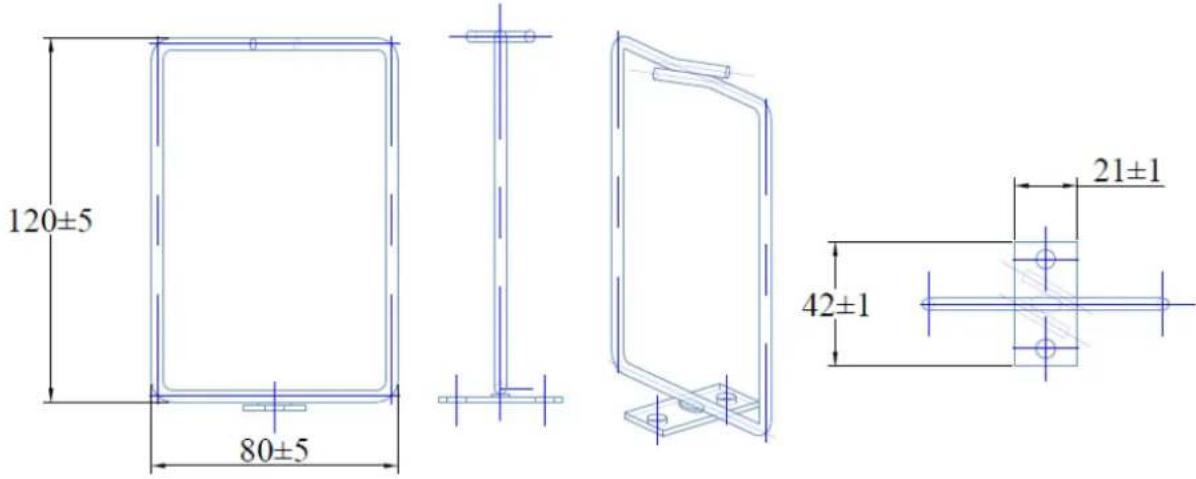

DN-97673

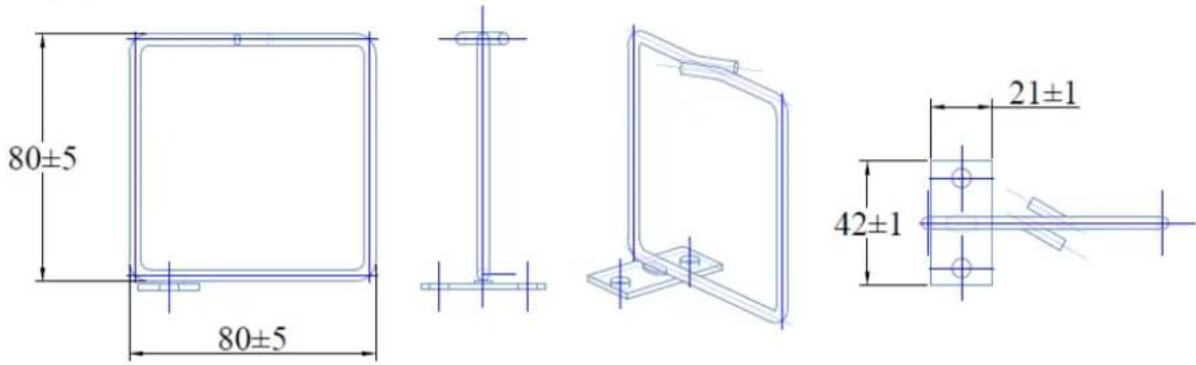

DN-97674

DIGITUS®

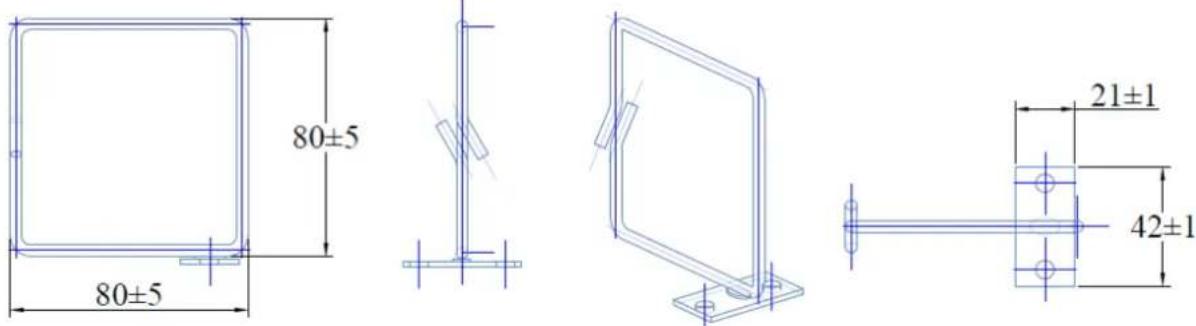

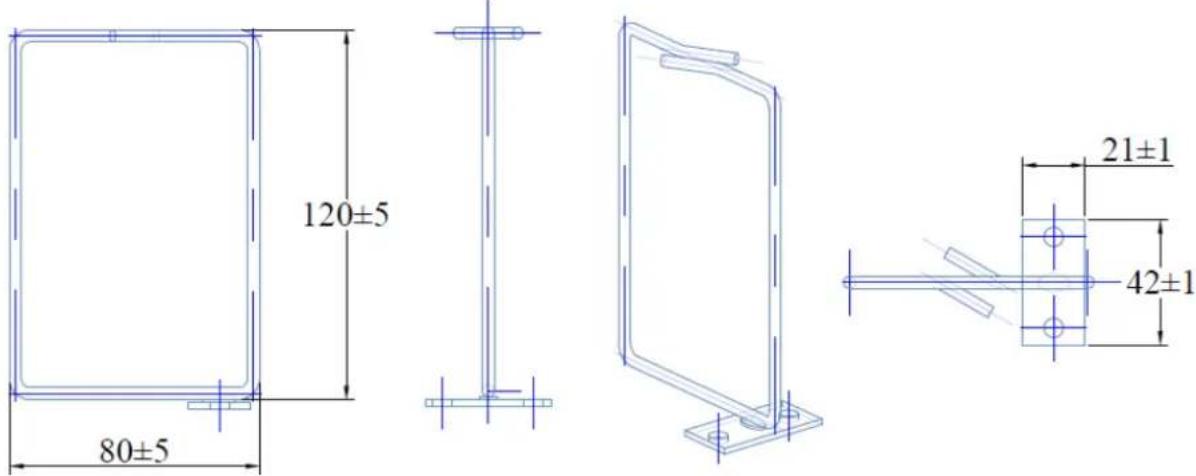

DN-97675

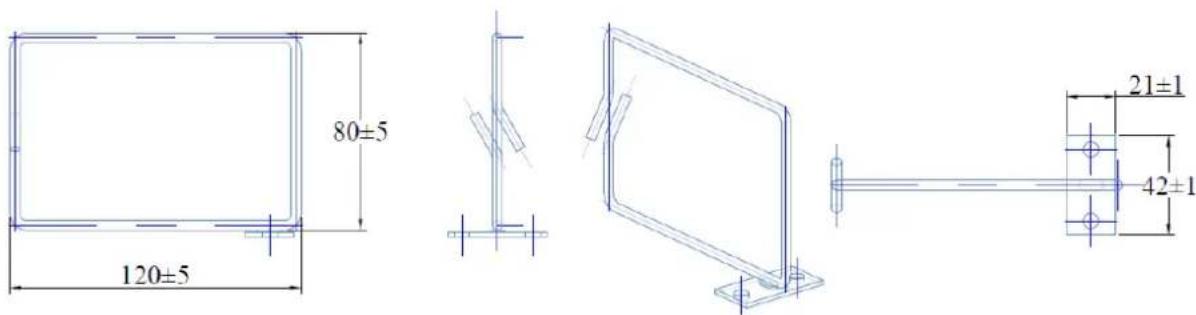

DN-97676

DN-97677
