Produkttyp	USB 3.0 Switch
Modell	EX-1412
Marke	EXSYS
Anzahl der PC-Anschlüsse	2 (USB 3.0 B-Buchsen)
Anzahl der Geräteanschlüsse	1 (USB 3.0 A-Buchse)
Unterstützte USB-Versionen	USB 1.1, 2.0 & 3.0
Datenübertragungsrate	Bis zu 5 Gbit/s
Stromversorgung	Bus Powered (über USB)
Umschaltmechanismus	Mechanischer Schalter auf der Rückseite
LED-Anzeigen	Betriebs-LED und Status-LEDs für PC-Auswahl
Kompatible Betriebssysteme	Alle Betriebssysteme (keine Treiber erforderlich)
Installation	Plug & Play, automatische Erkennung
Maximale Übertragungsrate	5 Gbit/s (USB 3.0 SuperSpeed)
Betriebsmodus	Bus Powered (kein externes Netzteil nötig)
Kompatibel mit	USB 1.1/2.0/3.0 Geräte
Zertifikate	CE, FCC, RoHS, WEEE DE97424562, WHQL
Lieferumfang	EX-1412, Bedienungsanleitung
Reinigung	Trockenes, fusselfreies Tuch; keine feuchten Tücher
Sicherheitshinweise	Stecker niemals umgekehrt oder mit Gewalt einstecken

Häufig gestellte Fragen - EX-1412 EXSYS

Wie schalte ich zwischen den beiden PCs um?

Drücken Sie den mechanischen Schalter auf der Rückseite der EX-1412. Die Status-LED zeigt an, welcher PC aktiv ist.

Benötigt die EX-1412 Treiber?

Nein, die EX-1412 ist Plug & Play und benötigt keine Treiber. Das Betriebssystem erkennt das Gerät automatisch.

Welche USB-Versionen werden unterstützt?

Die EX-1412 unterstützt USB 1.1, 2.0 und 3.0 mit einer maximalen Übertragungsrate von 5 Gbit/s.

Wie reinige ich die EX-1412?

Verwenden Sie ein trockenes, fusselfreies Tuch und wischen Sie vorsichtig. Vermeiden Sie feuchte Tücher, insbesondere an den Anschlüssen.

Warum leuchtet keine LED?

Stellen Sie sicher, dass die USB-Kabel korrekt angeschlossen sind und der Switch mit Strom versorgt wird (Bus Powered). Überprüfen Sie auch, ob das angeschlossene USB-Gerät funktioniert.

Kann ich mehrere Geräte gleichzeitig anschließen?

Die EX-1412 hat nur einen Geräteanschluss (USB 3.0 A-Buchse). Sie können nur ein USB-Gerät anschließen und zwischen zwei PCs umschalten.

Ist ein externes Netzteil erforderlich?

Nein, die EX-1412 wird über den USB-Anschluss mit Strom versorgt (Bus Powered). Es ist kein externes Netzteil nötig.

Welche Kabel sind im Lieferumfang enthalten?

Im Lieferumfang sind nur die EX-1412 und die Bedienungsanleitung enthalten. USB-Kabel müssen separat erworben werden.

Wie erkenne ich, welcher PC aktiv ist?

Die Status-LEDs auf der Vorderseite leuchten je nach aktivem PC. Die Betriebs-LED zeigt an, dass das Gerät mit Strom versorgt wird.

Funktioniert der Switch mit USB 1.1 oder 2.0 Geräten?

Ja, die EX-1412 ist abwärtskompatibel und unterstützt USB 1.1, 2.0 und 3.0 Geräte.

BEDIENUNGSANLEITUNG EX-1412 EXSYS

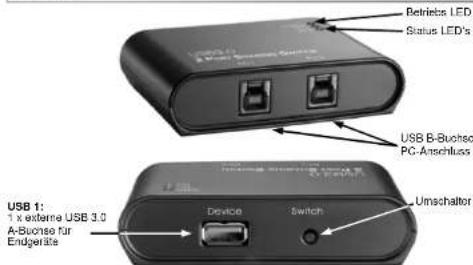

AUFBAU

BESCHREIBUNG & TECHNISCHE DATEN

Die EX-1412 ist ein USB 3.0 Switch für 1 Endgerät. Die EX-1412 ist mit 1 Port für Endgeräte und 2 Ports für den Anschluss an die PC's ausgestattet. Er unterstützt alle USB Anschlüsse von 1.1 bis 3.0. Mit der EX-1412 ist es auf einfachste Weise möglich mit 2 PC's auf ein USB Endgerät zuzugreifen. Es kann ganz einfach und schnell zwischen den PC's gewechselt werden, indem man den auf der Rückseite angebrachten Switch betätigt. Die EX-1412 gewährleistet so eine sichere Datenübertragung und exzellente Performance von bis zu 5Gbit pro Sekunde! Er unterstützt Bus Powered Modus. Es ist nicht möglich die I/O Adressen und Interrupts manuell einzustellen, da die Einstellungen vom System (BIOS) und beim installieren des Betriebssystems automatisch vorgenommen werden.

Kompatibilität: USB 1.1, 2.0 & 3.0

Betriebssysteme: Alle Betriebssysteme

Anschlusses: 1x USB 3.0 A-Buchse, 2x USB 3.0 B-Buchse Lieferumfang: FY 1412 Anleitung

Lieferumfang: EX-1412, Anleitung

Zertifikate: € / FCC / RoHS / WEEE DE97424562 / WHQL

ANSCHLÜSSE

USB 3.0 A-Buchse:

Achtung! Stecker niemals umgekehrt oder mit Gewalt einstecken.

EXEX14121412DeutschDeutsch

EXEX 14121412DeutschDeutsch

ANSCHLÜSSE

USB 3.0 B-Buchse:

Achtung! Stecker niemals umgekehrt oder mit Gewalt einstecken.

HARDWARE INSTALLATION

Beachten Sie bitte die folgenden Installationshinweise. Da es große Unterschiede zwischen PC's gibt, können wir Ihnen nur eine generelle Anleitung zum Einbau der EX-1412 geben. Bei Unklarheiten halten Sie sich bitte an die Bedienungsanleitung Ihres Computersystems.

1. Verbinden Sie die USB 3.0 Kabel mit den USB B-Buchses des Hub's.
2. Verbinden Sie nun das andere Ende (A-Stecker) der USB 3.0 Kabels mit der A-Buchse an Ihren PC's.
3. Schließen Sie nun das USB Endgerät an die USB A-Buchse der EX-1412 an.
4. Nun können Sie durch betätigen des Switch auf der Rückseite der EX-1412 zwischen den angeschlossenen PC's wechseln. Über die Status LED's wird Ihnen angezeigt welcher PC momentan aktiv angeschlossen ist.

TREIBER INSTALLATION

Alle Betriebssysteme

Nach Abschluss der Hardwareinstallation erkennt das Betriebssystem den EX-1412 automatisch und installiert diesen.

ÜBERPRÜFEN DES INSTALLIERTEN TREIBER

Für die EX-1412 werden keine Treiber benötigt und somit können Sie im Gerätemanger nicht überprüfen ob die EX-1412 korrekt installiert wurde.

Zur Kontrolle ob die EX-1412 korrekt installiert wurde, schließen Sie bitte ein USB Gerät an die EX-1412 an und wenn dieses korrekt erkannt wird, ist die EX-1412 voll funktionstüchtig.

REINIGUNG

Zur Reinigung des Gerätes verwenden Sie bitte ausschließlich ein trockenes nicht faserndes Tuch und entfernen Sie die Verschmutzung mit leichtem Druck. Im Bereich der Anschlüsse bitte darauf Achten, dass keine Fasern des Tuchs in der Buchse hinterlassen werden. Verwenden Sie bitte zu Reinigung in keinem Fall ein feuchtes oder nasses Tuch!

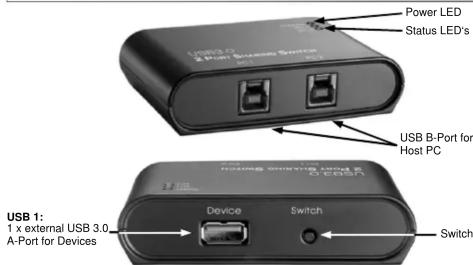

LAYOUT
