Servo Mount - Modellbau Carson - Kostenlose Bedienungsanleitung

Produkttyp	Servohalterung
Marke	Carson
Modell	Servo Mount
Maßstab	1:14
Material	Kunststoff, Metall
Abmessungen (Montageplatte)	ca. 8 x 5 mm
Schrauben	M2 x 8 mm (2x), M3 x 8 mm (2x)
Distanzstücke	8 x 5 mm (1x)
Unterlegscheiben	2 mm (2x)
Muttern	M2 (2x)
Gewicht	ca. 5 g
Lieferumfang	Servohalterung, Schrauben, Muttern, Unterlegscheiben, Distanzstücke
Montage	Schrauben durch die Halterung ins Servo drehen
Verwendung	Befestigung eines Servos im Modell
Reinigung	Mit trockenem Tuch abwischen
Sicherheit	Nur für Modellbau, nicht für Spielzeug
Garantie	Herstellergarantie beachten
Ersatzteile	Über Carson-Service erhältlich
Reparatur	Eigenreparatur möglich, Service-Hotline verfügbar
Service-Hotline	01805-73 33 00 (14 ct/min Festnetz)
Hersteller	Carson Model Sport, Werkstraße 1, D-90765 Fürth

Häufig gestellte Fragen - Servo Mount Carson

Wie montiere ich die Servohalterung Carson Servo Mount?

Legen Sie das Servo in die Halterung und fixieren Sie es mit den beiliegenden Schrauben M2 x 8 mm. Verwenden Sie die Muttern und Unterlegscheiben für eine sichere Verbindung.

Welche Schrauben werden für die Halterung benötigt?

Es werden M2 x 8 mm Schrauben (2 Stück) und M3 x 8 mm Schrauben (2 Stück) sowie passende Muttern und Unterlegscheiben verwendet.

Ist die Servohalterung mit allen Servos kompatibel?

Die Halterung ist für Standard-Servos im Maßstab 1:14 ausgelegt. Prüfen Sie vorab die Abmessungen Ihres Servos.

Kann ich die Halterung auch für andere Maßstäbe nutzen?

Die Halterung ist speziell für 1:14 Modelle konzipiert. Für andere Maßstäbe sind möglicherweise Anpassungen nötig.

Welches Werkzeug wird für die Montage benötigt?

Ein kleiner Kreuzschlitzschraubendreher und ggf. eine Zange für die Muttern reichen aus.

Wie reinige ich die Servohalterung?

Wischen Sie die Halterung mit einem trockenen Tuch ab. Vermeiden Sie Reinigungsmittel, die Kunststoff angreifen.

Wo finde ich die Bedienungsanleitung für die Carson Servo Mount?

Die Anleitung steht auf notice-facile.com als PDF zum Download bereit.

Was tun bei fehlenden Schrauben?

Kontaktieren Sie den Carson-Service unter der Hotline [phone] oder fragen Sie im Fachhandel nach Ersatz.

Kann ich die Halterung selbst reparieren?

Ja, die Halterung ist einfach aufgebaut. Bei Defekten können Sie Einzelteile über Carson nachbestellen.

Ist die Halterung auch für andere Marken geeignet?

Die Halterung ist universell für Standard-Servos ausgelegt, jedoch sollten Sie die Passform vor dem Einbau prüfen.

BEDIENUNGSANLEITUNG Servo Mount Carson

1:14 SERVOHALTERUNG 2G SCHALTGETRIEBE

01805-73 33 00

(14 ct/min aus dem deutschen Festnetz)

Service-Hotline for Germany: Mo - Do 8.00 - 17.00 Uhr // Fr 8.00 - 14.30 Uhr

CARSON-Model Sport // Werkstraße 1 // D-90765 Fürth // www.carson-modelsport.de

Abt. Service // Mittlere Motsch 9 // D-96515 Sonneberg

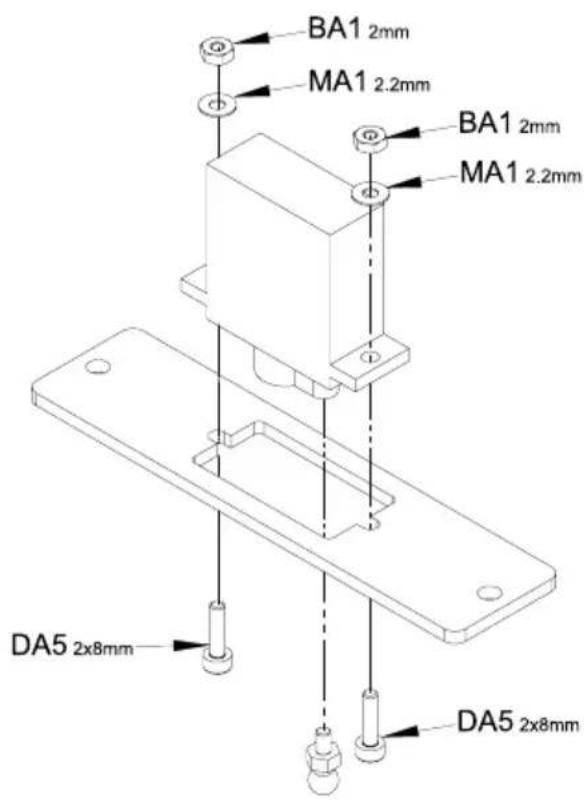

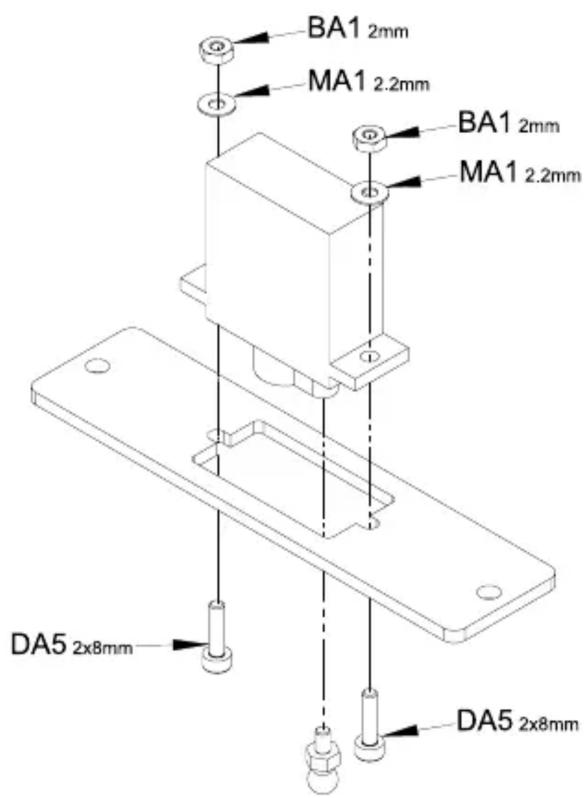

2 mm

Nut

Mutter

BA1 x 2

2.2 mm

Washer

Beilagscheibe

MA1 x 2

2X8 mm

Screw

Schraube

DA5 x 2

1

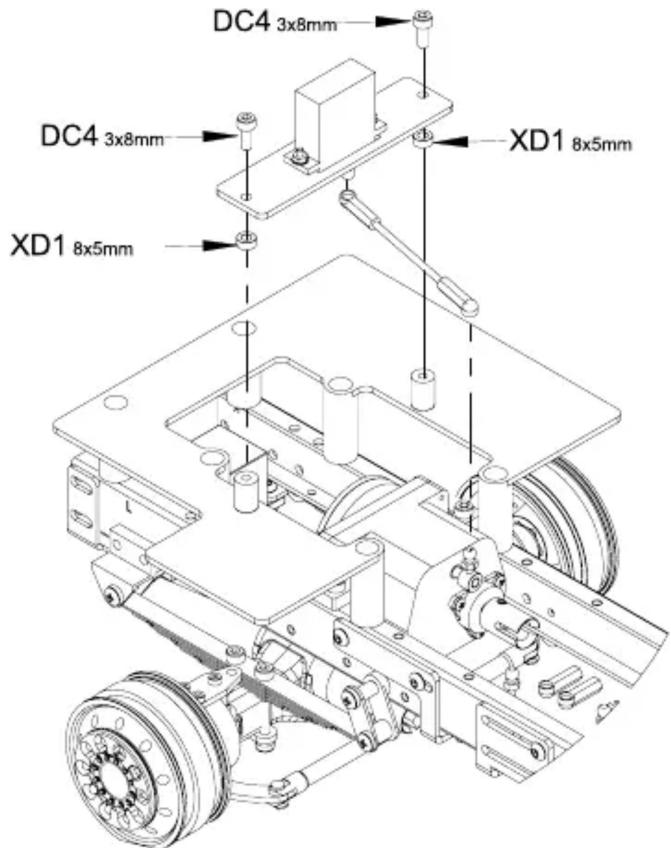

3x8 mm

Screw

Schraube

DC4 x 2

8x5 mm

Spacer

Distanzstück

XD1 x1

2
