BEDIENUNGSANLEITUNG DTR500HD Schwaiger

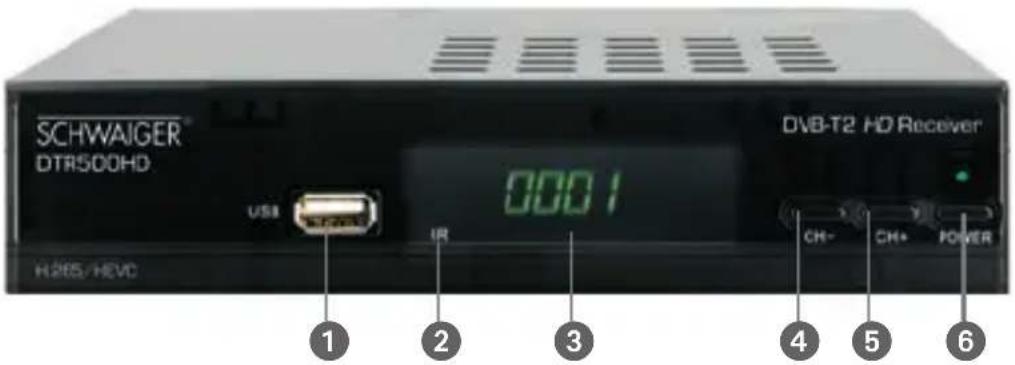

1. Vorderseite Receiver

SCHWAIGER® DTR500HD USB IR 0001 DVB-T2 HD Receiver H265/HEVC 1 2 3 4 5 6

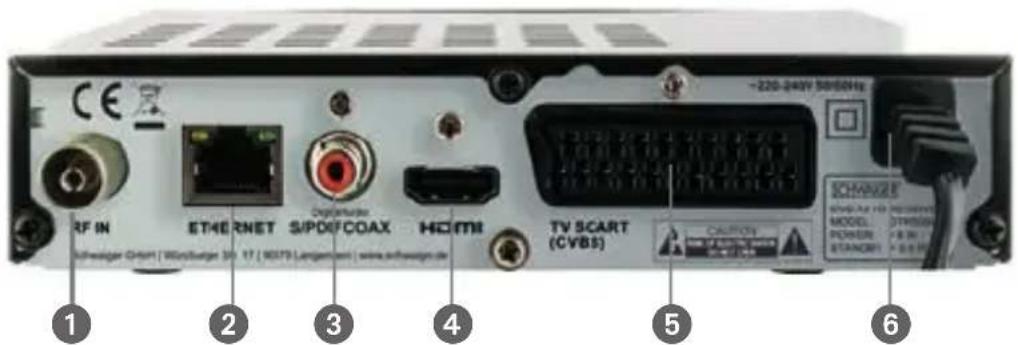

2. Rückseite Receiver

RF IN ETHERNET S/PD/FCOAX HDMI TV SCART (CVBS) -220-240V 58950Hz 1 2 3 4 5 6 CHANNEL MODEL: D:\TIN\MOODI POWER: 7.0 V STANCE: 0.1 V 1 2 3 4 5

Erklärung

1. Vorderseite Receiver

N r. Taste/Anzeige Erklärung

1 USB Zum Anschluss eines USB-Speichermediums

2 IR Infrarot-Empfangsstelle

3 Display 4-stelliges LED-Display

4 CH- Wechsel zum nächst niedrigeren Programmplatz

5 CH+ Wechsel zum nächst h heren Programmplatz

6 Power An/Aus und Standby-Taste

2. Rückseite Receiver

N r. Anschluss/Schalter Erklärung

1 RF IN Eingangsbuchse für digitalen Antennenanschluss

2 ETHERNET Internetanschluss

3 S/PDIF C AX Digitaler Tonausgang koaxial

4 HDMI HDMI-Ausgang

5 TV SCART Anschluss zum Fernsehgerät

6 Netzleitung Kabel zur Stromversorgung

INHALT

1. Sicherheitshinweise....4
   Grundlegende Sicherheitshinweise 4
   Haftungsausschuss 8
   Verpackungsinhalt....8
2. Fernbedienung 10
3. Erstinstallation 12
4. Antenne....13
5. Kanal....14
   Kanal Manager 15
   Favoritenliste 16
6. Einstellungen 17
   PVR Konfi guration (Optional) 18
   Timeshift 18
7. System 19
   Timer....20
   Sicherung....21
   Datum / Zeit. 22
   Werkseinstellungen 22
   Software-Update 22
   Version. 23
   Auto-Standby 23

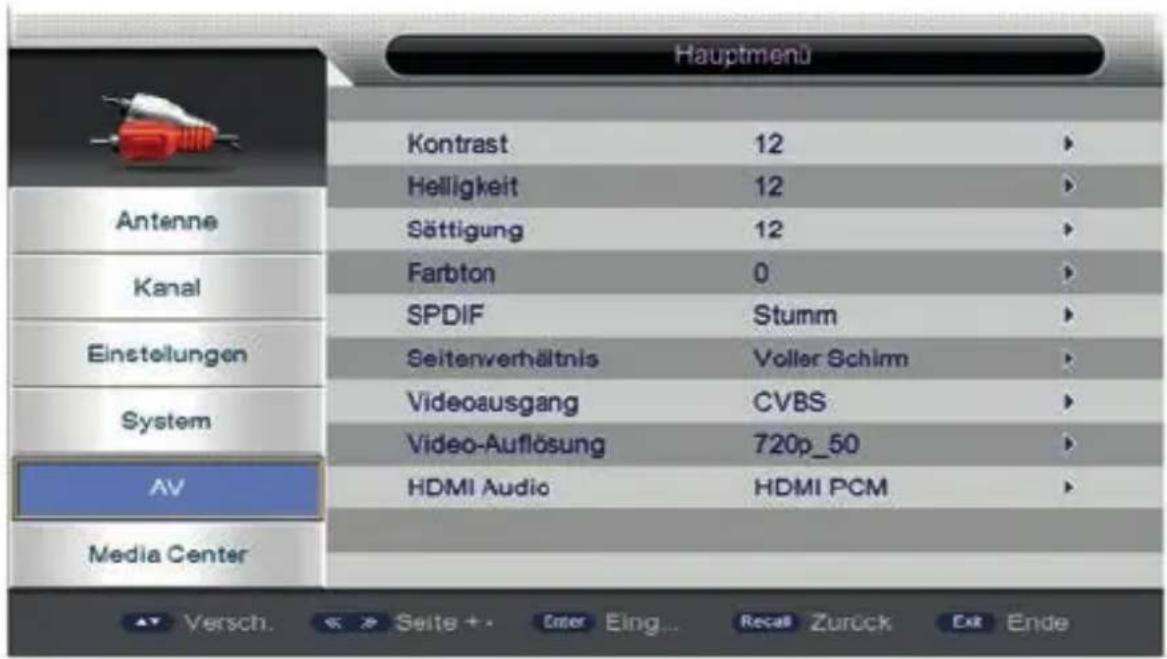

8. AV....23
   SPDIF 24
   Seitenverhältnis 24
   Videoausgang 24
   Video Auflösung 24
   HDMI Audio 24

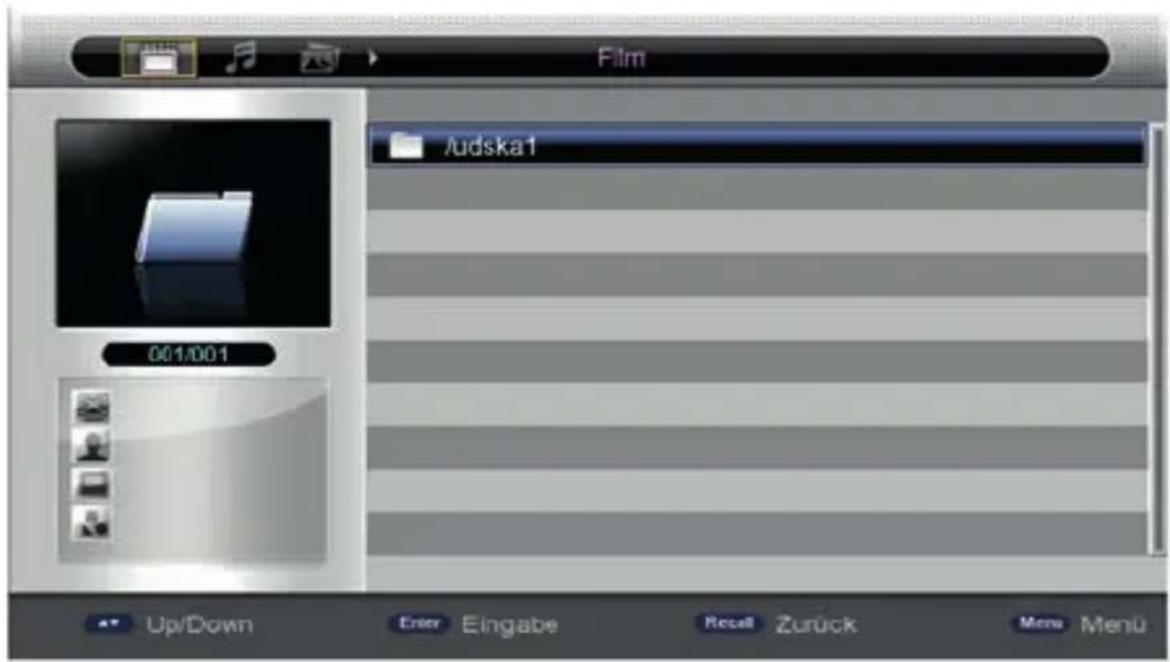

9. Media Center 25
10. Timeshift 25
11. Netzwerk 26
    Netzwerk IP-Einstellung 26
    Netzwerk Anwendungen 26
12. Herstellerinformation ..... 26

Werter Kunde, Werte Kundin,

vielen Dank für Ihren Kauf des DTR500HD Receiver. Befolgen Sie bitte die einfachen Schritte in dieser Anleitung, um den Receiver korrekt anzuschließen und einzurichten. Prüfen Sie den Verpackungsinhalt bitte auf Vollständigkeit.

SICHERHEITSHINEISE

Lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie den Receiver in Betrieb nehmen. Beachten Sie alle Warnungen und Hinweise auf dem Gerät und in der Bedienungsanleitung.

GRNLEGENESICHERHEITSHINEISE

ElkrrAnlu

- Trennen Sie bei Betriebsstörungen den Receiver von der Stromquelle.

- Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen Sie den Receiver weder Regen noch sonstiger Feuchtigkeit aus.

- Öffnen Sie niemals das Gehäuse. Andernfalls besteht die Gefahr eines elektrischen Stromschlags und die Gewährleistung vom Hersteller erlischt.

- Schließen Sie den Receiver nur an eine fachgerecht installierte Netz-Steckdose von 220–240 V\~, 50–60 Hz an.

- Das Antennenkabel muss mit der System-Erdung der Satelliten-Antenne verbunden sein. Die Erdung der Anlage muss den nationalen Sicherheitsvorschriften entsprechend ausgeführt sein.

- Die Gesamt-Stromaufnahme am Antennen-Anschluss des Receivers „RF IN“ darf den in den technischen Daten angegebenen Wert nicht überschreiten.

- Ziehen Sie den Netzstecker aus der Steckdose, falls Sie das Gerät über einen längeren Zeitraum nicht benutzen. Ziehen Sie nur am Netzstecker, nicht am Kabel.

- Ziehen Sie bei Gewitter den Netzstecker des Receivers aus der Steckdose.

- Schrauben Sie bei Gewitter das LNB-Kabel vom Receiver ab.

- Sollten Fremdkörper oder Flüssigkeit in den Receiver gelangen, ziehen

Sie sofort den Netzstecker aus der Steckdose. Lassen Sie das Gerät von qualifi ziertem Fachpersonal überprüfen, bevor Sie es wieder in Betrieb nehmen. Andernfalls besteht die Gefahr eines elektrischen Stromschlags.

• Beachten Sie, dass die Stromquelle (Steckdose) leicht zugänglich ist, damit man im Störungsfall den Receiver schnell vom Netz trennen kann.
• Knicken oder quetschen Sie das Netzkabel nicht. Wenn das Netzkabel beschädigt ist, müssen Sie den Receiver von Fachpersonal reparieren lassen bevor Sie ihn erneut verwenden. Es besteht sonst die Gefahr eines Stromschlags.
• Lassen Sie Kinder oder Personen mit Einschränkungen niemals unbeaufsichtigt den Receiver benutzen oder mit der Antennen-Anlage spielen.
• Überlassen Sie Wartungsarbeiten stets qualifi ziertem Fachpersonal. Andernfalls gefährden Sie sich und andere.
• Bezug von Ersatzteilen nur beim Hersteller.
• Änderungen am Gerät führen zum Erlöschen der Verantwortung des Herstellers.

RgrSnr

• Stellen Sie den Receiver auf eine feste, ebene Unterlage.
• Das Gerät darf nicht einer hohen Luftfeuchte (Sauna, Küche) sowie Tropf- oder Spritzwasser ausgesetzt werden, da Niederschläge von Kondenswasser zur Beschädigung des Gerätes führen können.
• Das Gerät darf nicht im tropischen Klima verwendet werden.
• Durch die Wärmeentwicklung des Gerätes und durch die Gummifüße können in Verbindung mit Möbeloberfl ächen Farbveränderungen hervorgerufen werden. Stellen Sie das Gerät gegebenenfalls auf eine geeignete Unterlage.
• Der Receiver darf nicht in der Nähe von Geräten aufgestellt werden, die starke Magnetfelder erzeugen (z.B. Motoren, Lautsprecher, Transforma- toren) oder Wärme-quellen, wie z. B. Heizkörper.
  • Vermeiden Sie die Verwendung von Mehrfachsteckdosen!
• Stellen Sie keine Gefäße mit Flüssigkeit (zum Beispiel Vasen), brennente Kerzen oder schweren Gegenstände auf den Receiver.

• Vermeiden Sie direkte Sonneneinstrahlungen und Orte mit außergewöhnlich viel Staub.

• Decken Sie niemals die Lüftungsschlitze ab. Sorgen Sie für ausreichende Belüftung des Receivers. Sorgen Sie für einen Freiraum von mindestens 10 cm um das Gerät, um eine angemessene Belüftung des Gerätes zu gewährleisten. Das Gerät darf nicht in einem geschlossenen Schrank untergebracht werden.

• Wenn Sie den Receiver von einer kalten in eine warme Umgebung bringen, kann sich im Inneren des Receivers Feuchtigkeit niederschlagen. Warten Sie in diesem Fall einige Stunden, bevor Sie ihn in Betrieb nehmen.
• Verlegen Sie das Netzkabel und das Antennenkabel so, dass niemand darauf treten oder darüber stolpern kann.

BunggriGru

Der Receiver dient dem Empfang von digitalen Satelliten/Terrestrischen oder Kabel-Programmen im privaten Bereich. Der Receiver ist ausschließlich für diesen Zweck bestimmt und darf nur dafür verwendet werden. Dazu gehört auch die Beachtung aller Informationen dieser Bedienungsanleitung, insbesondere der Sicherheitshinweise.

Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen. Sie bedeutet zudem den sofortigen Garantieverlust. Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstehen.

Eigenmächtige Umbauten sind untersagt und eine Haftung aus daraus resultierenden Schäden wird abgelehnt.

Rngung

Vor dem Reinigen muss das Gerät von der Stromversorgung getrennt werden. Verwenden Sie zum Reinigen ein trockenes weiches Tuch. Sprühen Sie niemals Reiniger direkt auf das Gerät. Verwenden Sie keine Reinigungslösungen, die die Oberfläche des Gerätes angreifen.

Grlung

Die Gewährleistung beginnt mit dem Kauf des Gerätes. Diesen Zeitpunkt weisen Sie bitte durch den Kaufbeleg (Kassenzettel, Rechnung, Lieferschein u.ä.) nach. Bewahren Sie diese Unterlagen bitte sorgfältig auf. Bringen Sie im Reparaturfall das Gerät zu Ihrem Fachhändler oder senden Sie es dorthin ein.

CEnnnung

Das Gerät ist mit dem CE-Zeichen gekennzeichnet und entspricht damit den wesentlichen Anforderungen der Europäischen Richtlinien 2014/30/EU für EMV und 2014/35/EU für LVD.

EnrgungnRr

Europäische Entsorgungsrichtlinie 2012/19/EU

Werfen Sie den Receiver keinesfalls in den normalen Hausmüll. Erkundigen Sie sich in Ihrer Stadt- oder Gemeindeverwaltung nach Möglichkeiten einer umwelt- und sachgerechten Entsorgung des Geräts.

rkungn

Verpackungen und Packhilfsmittel sind recyclingfähig und sollen grundsätzlich der Wiederverwertung zugeführt werden. Verpackungsmaterialien wie z. B. Folienbeutel gehören nicht in Kinderhände.

rrggngBrn

Batterien können Giftstoffe enthalten. Achten Sie darauf, dass Batterien nicht in die Hände von Kindern gelangen. Kinder könnten Batterien in den Mund nehmen und verschlucken. Sollte eine Batterie verschluckt werden, nehmen Sie sofort ärztliche Hilfe in Anspruch.

Auslaufende Batterien können Beschädigungen an der Fernbedienung verursachen. Wenn der Receiver längere Zeit nicht benutzt wird, nehmen Sie die Batterien aus der Fernbedienung.

Entsorgen Sie die Batterien unbedingt entsprechend der geltenden gesetzlichen Bestimmungen/umweltgerecht. Werfen Sie die Batterien niemals in den normalen Hausmüll.

Setzen Sie die Batterien nie offenem Feuer oder starker Hitze wie extremen Sonnenschein aus, da sonst Explosionsgefahr besteht. Ersetzen Sie die Batterien immer durch denselben Typ.

HAFTNGSASSCHSS

Die Hersteller, Vertriebshändler und Vertreter haften für keinerlei Schäden, die durch die Nutzung der in dieser Anleitung enthaltenen Informationen entstehen.

Die Anweisungen und Beschreibungen, die diese Anleitung enthält, waren zum Zeitpunkt der Drucklegung aktuell.

Die Anweisung wird vom Hersteller ständig durch neue Funktionen und neue Technologien aktualisiert. Der Inhalt dieser Anleitung und auch die Ausstattungsmerkmale des Satellitenreceivers können aufgrund eines Softwareupdates ohne vorherigen Hinweis geändert werden.

Alle technischen Daten unterliegen unangekündigten Änderungen.

ERACNGSINHALT

Kontrollieren Sie vor der Installation den Verpackungsinhalt. Folgendes sollte im Lieferumfang enthalten sein:

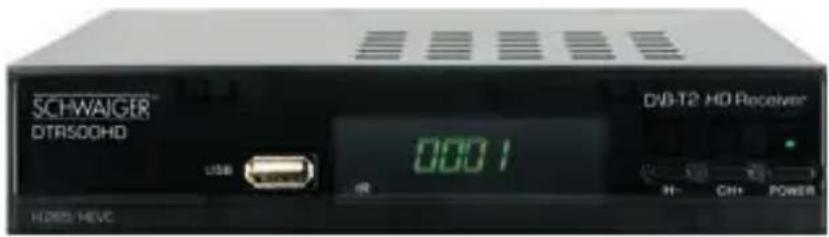

DVB-T Receiver

SCHWAIGER DTR500HD USB 0001 DV8-T2 HD Receiver H285/HEVC + - CH+ POWER

Bedienungsanleitung

HANDBUCH OUT BANDBUCH EVER BANDBUCH HANDBUCH

Batterie: 2x 1,5 V LR03 (AAA)

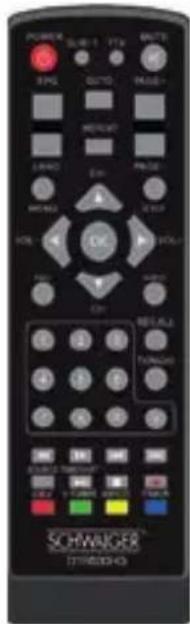

DVB-T Receiver

1 Power Schaltet Receiver ein/aus
2 SUB-T Öffnet das Fenster zur Auswahl der Untertitel
3 TTX Öffnet den Teletext
4 MUTE Schaltet den Ton stumm
5 EPG Öffnet den elektronischen Programmguide
6 Audio Zeigt die Auswahl für die Audiospuren an
7 PAGE+/- Schaltet ein Fenster nach oben / unten
8 GoTo Kann bei der Medienwiedergabe benutzt werden, um an eine bestimmte Stelle in der Wiedergabe zu springen.
9 Repeat Schaltet bei der Medienwiedergabe die Wiederholung ein bzw. aus.
10 Pfeiltasten ◀ / ▶	Lautstärke laut/leise. Im Menü zum Navigieren.
11 MENU Öffnet das Menü
12 EXIT Kehrt sofort zum Live Bild zurück
13 Pfeiltasten ▲ / ▼	Schaltet den Kanal um. Im Menü zum Navigieren.
14 OK-Taste Öffnet die Kanalliste. Im Menü zum Bestätigen.
15 FAV Öffnet das Favoriten Menü
16 INFO Zeigt die Senderinformationen an.
17 Zifferntasten 0-9 Zur direkten Kanaleingabe
18 RECALL Schaltet auf den zuvor gesehenen Kanal. Springt im Menü ein Bildschirm zurück.
19 TV/Radio Schaltet zwischen dem Radio / TV Programm hin und her.
20 Play/Pause/Stopp Kontrolliert die Wiedergabe von Filmen.
21 Aufnahme Startet die Sofortaufnahme
22 FF/RW Dient zum Spulen bei Filmen.
22 rote Taste Öffnet die Liste der Aufnahmen
23 grüne Taste	Ermöglicht das direkte Umschalten der Auflösungen.
24 Timer Öffnet die Timerliste.
25 Aspect Schaltet die verschiedenen Seitenverhältnisse durch.

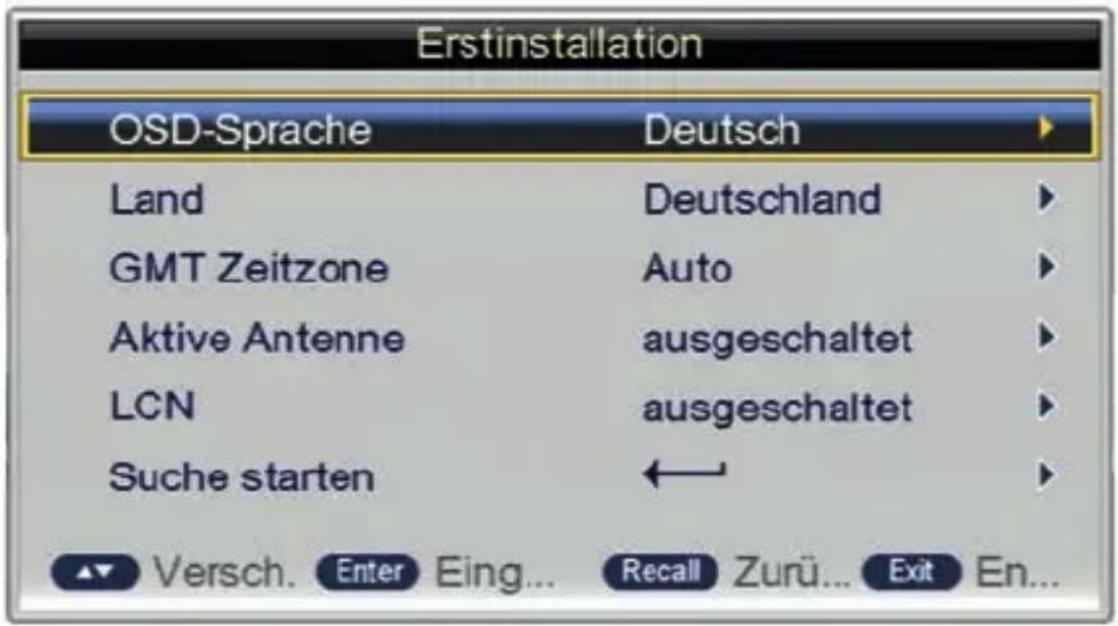

ERSTINSTALLATION

Nachdem Sie alle Kabel ordnungsgemäß verbunden haben, können Sie das Gerät anschalten. Stellen Sie sicher das Ihr TV auch auf dem richtigen HDMI Anschluss steht, da sonst kein Bild auf dem TV zu sehen ist. Beim ersten Einschalten des Geräts oder nach zurückstellen auf Werkseinstellungen, startet der Installationsassistent.

Erstinstallation OSD-Sprache Deutsch Land Deutschland GMT Zeitzone Auto Aktive Antenne ausgeschaltet LCN ausgeschaltet Suche starten ← Versch. Enter Eing... Recall Zurü... Exit En...

• OSSr Links/rechts um die Sprache zu wählen.
• Ln Links/rechts um das Land zu wählen.
  • G T n Stellt die Zeitzone entsprechend dem empfangenem Signal ein.
• Ak An nn Schaltet die 5V Spannung für die aktive Antenne ein bzw. aus.
• LCN Ordnet die Kanäle nach der vom Provider vorgegebenen Reihenfolge an. (Wird nicht von jedem Provider unterstützt)
• Surn Mit OK-Taste bestätigen.

Nachdem der Suchlauf beendet ist springt, dass Gerät automatisch auf die Kanalnummer eins. Ihr Gerät ist nun bereit.

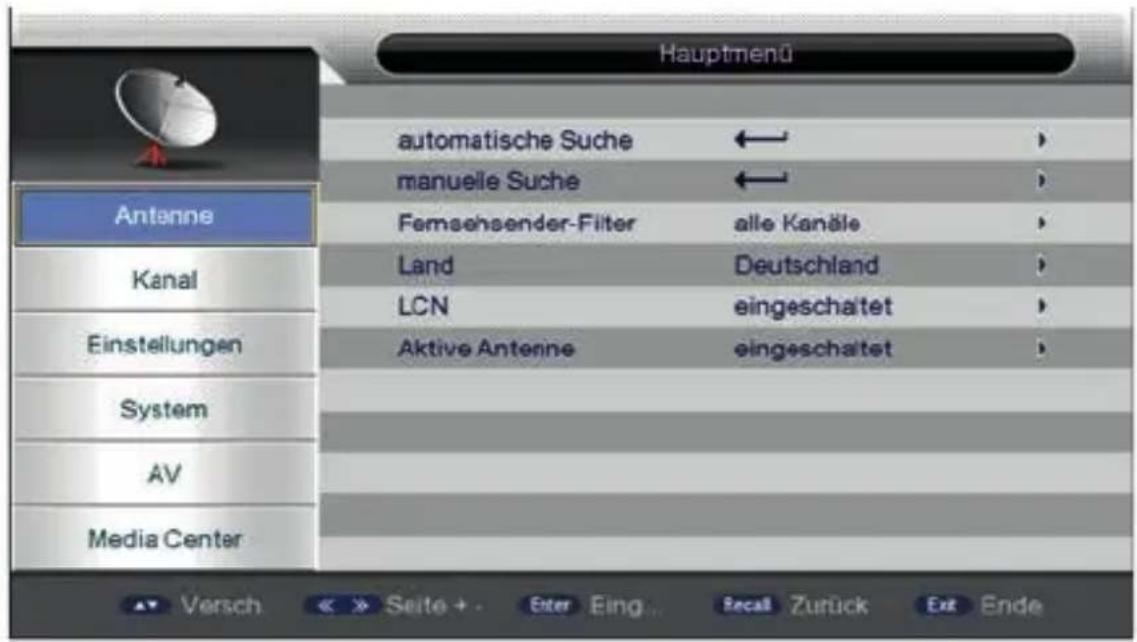

ANTENNE

Um ins Menü zu gelangen, drücken Sie die MENU-Taste und wählen Sie mit den Tasten HOCH/RUNTER den Punkt Antenne aus. Das Menü enthält Einstellungen zur Antenne und dem Suchlauf.

Hauptmenü automatische Suche ← > manuelle Suche ← > Femaehsender-Filter alle Kanäle > Land Deutschland > LCN eingeschatet > Aktive Antenne eingeschatet > Versch Seite + Enter Eing... Recall Zurück Ext Ende Antenne Kanal Einstellungen System AV Media Center

• Au r Su l u Startet den automatischen Suchlauf. Es wird das komplette Frequenzband durchsucht und alle Sender, die gefunden werden, werden gespeichert.
• nu II Su Ermöglicht das Durchsuchen einer einzelnen Frequenz. Mit der Auswahl einer Kanalnummer ändert sich auch die dazugehörige Frequenz. Sollte eine Frequenz nicht enthalten sein, kann diese durch Auswahl des Punktes Freq und bestätigen mit der OK-Taste eingegeben werden. Die Anzeige Stärke / Qualität zeigt an, ob auf der ausgewählten Frequenz ein Signal vorhanden ist.
• Frn n rFl r Legt fest ob alle Kanäle angezeigt werden sollen oder nur die frei empfangbaren Kanäle (FTA).
  • L n Stellen Sie hier das Land ein, in dem Sie sich befinden.
  • LCN Ordnet die Kanäle nach der vom Provider vorgegebenen Reihenfolge an. (Wird nicht von jedem Provider unterstützt)
• Ak An nn Schaltet die 5V Spannung für die aktive Antenne ein bzw. aus.

ANAL

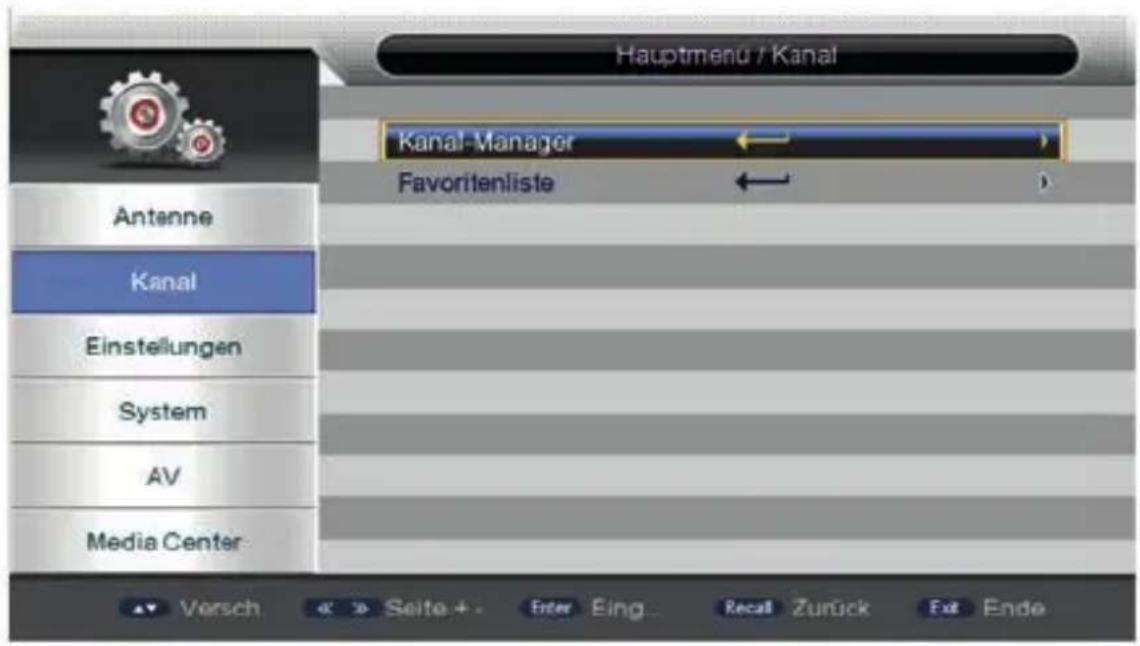

Um ins Menü zu gelangen, drücken Sie die MENU-Taste und wählen Sie mit den Tasten HOCH/RUNTER den Punkt Kanal aus. Das Menü enthält Optionen zum Sortieren und Anpassen der Kanalliste.

Hauptmenu / Kanal Kanal-Manager Favoritenliste Antenne Kanal Einstellungen System AV Media Center Versch Seite + . Enter Eing Recall Zurück Ext Ende

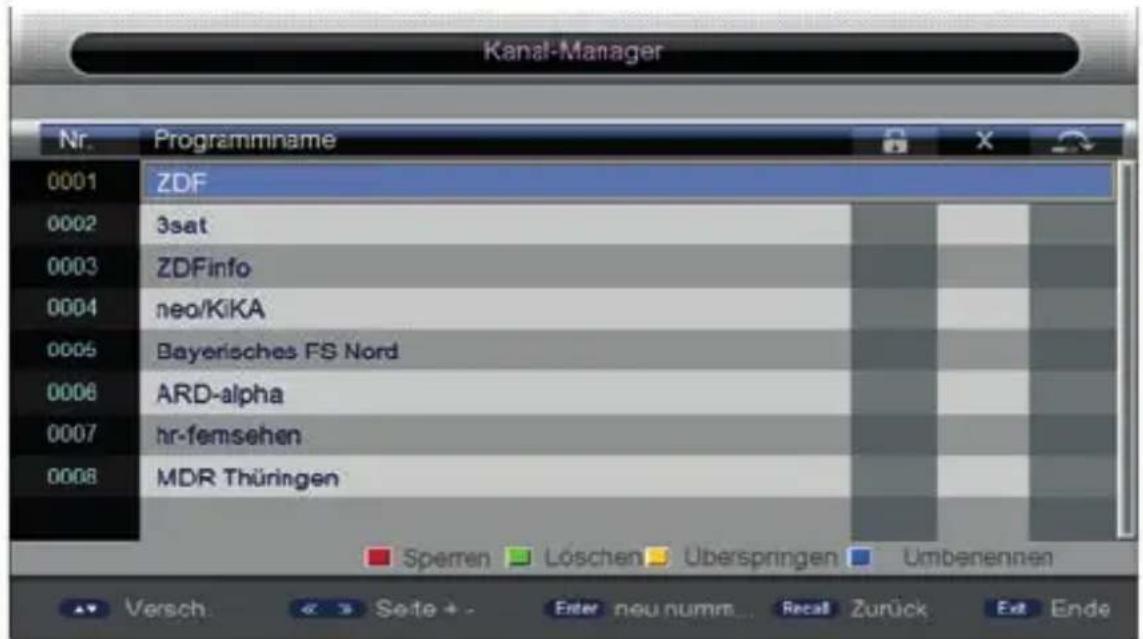

ANALANAGER

Hier können Sie Kanäle löschen verschieben, sperren und umbenennen.

Kanal-Manager Nr. Programmname 0001 ZDF 0002 3sat 0003 ZDFinfo 0004 neo/KiKA 0005 Bayerisches FS Nord 0006 ARD-alpha 0007 hr-femsehen 0008 MDR Thüringen Sperren Löschen Überspringen Umbenennen Versch Seite + Enter neu numm Recall Zurück Exit Ende

• r n Wählen Sie den Kanal den Sie verschieben möchten und drücken Sie die OK-Taste. Der Kanal fängt nun an zu blinken. Mit den HOCH/RUNTER Tasten den Kanal an die gewünschte Stelle bewegen und mit OK bestätigen. Kanal hört nun auf zu blinken und ist somit erfolgreich verschoben.
• L n Wählen Sie mit den HOCH/RUNTER Tasten den Kanal den Sie löschen möchten. Die grüne Taste markiert den Kanal zum Löschen. Wiederholen Sie dies bis alle Kanäle markiert sind. Beim Verlassen des Menüs bestätigen Sie die Abfrage mit Ja und die Kanäle werden gelöscht.
- Srrn Für gesperrte Kanäle wird beim Umschalten der Pin Code benötigt, ohne Pin Code wird kein Bild gezeigt. Kanal mit HOCH/RUNTER Taste auswählen und mit der roten Taste, als gesperrt, markieren.
- r ng n Kanäle die zum Überspringen gekennzeichnet sind, werden beim Umschalten mit der HOCH/RUNTER Taste übersprungen. Die Kanäle können nur direkt mit den Zifferntasten oder über die OK-Liste angewählt werden.
• n nn n Wählen Sie den Kanal mit der HOCH/RUNTER Taste und drücken Sie dann die blaue Taste. Die Onscreen Tastatur erscheint und Sie können den Kanal umbenennen.

FAORITENLISTE

Hier können Sie die Sender in bis zu 4 Favoritenlisten einteilen. Wählen Sie mit den HOCH/RUNTER Tasten den gewünschten Kanal. Mit den Farbtasten kann der Kanal dann der Liste 1-4 zugewiesen werden. Ein Haken erscheint bei der entsprechenden Liste.

Kanal-Manager Nr. Programmname 0001 ZDF 0002 3sat 0003 ZDFinfo 0004 neo/KiKA 0005 Bayerisches FS Nord 0006 ARD-alpha 0007 hr-femsehen 0008 MDR Thüringen Speren Löschen Überspringen Umbanennen Versch Seite + Enter neu numm... Recall Zurück Exit Ende

• RT Fügt den Kanal zu Fav Liste 1 hinzu.
• Gr nT Fügt den Kanal zu Fav Liste 2 hinzu.
• GIT Fügt den Kanal zu Fav Liste 3 hinzu.
- BluT Fügt den Kanal zu Fav Liste 4 hinzu.

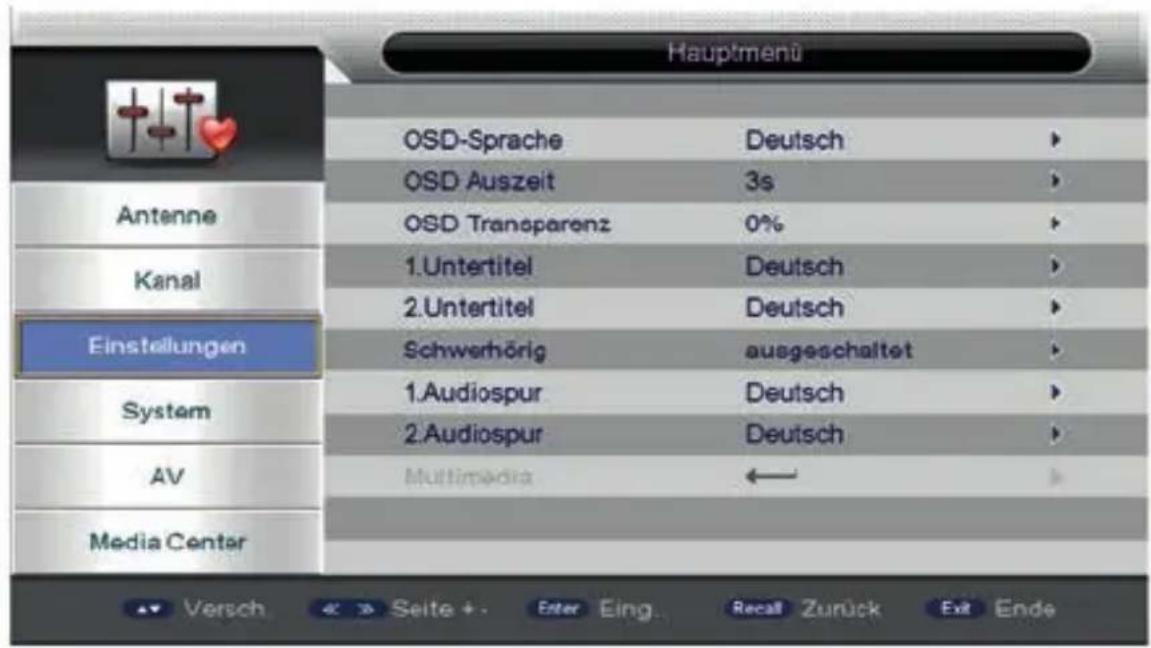

EINSTELLNGEN

Um ins Menü zu gelangen, drücken Sie die MENU-Taste und wählen Sie mit den Tasten HOCH/RUNTER den Punkt Einstellungen aus. Das Menü enthält die Grundeinstellungen des Geräts.

Hauptmenü Antenne OSD-Sprache Deutsch OSD Auszeit 3s OSD Transparenz 0% Kanal 1.Untertitel Deutsch 2.Untertitel Deutsch Einstellungen Schwerhörig ausgeschaltet System 1.Audiospur Deutsch 2.Audiospur Deutsch AV Multimedia Media Center Versch Seite+...Enter:Eing...Recall Zunück Exit Ende

• OSSr Legt die Sprache für das Menü fest.
  • OS Au Legt fest wie lang der Infobalken beim Umschalten eingeblendet wird. 1s-6s möglich.
  • OS Tr n r n Legt die Transparenz des Menüs und des Infobalkens fest.
• n r l Legt fest welche Untertitelsprache als erstes einge- blendet werden soll.
• n r l Sollte die erste Untertitelsprache nicht verfügbar sein, wird nach der zweiten Sprache gesucht und automatisch eingeblendet.
  • S r "rg Schaltet das automatische Einblenden der 1. und 2. Untertitelsprache ein und aus.
  • Au ur Legt fest welche Tonspur automatisch ausgewählt werden soll.
  • Au ur Sollte die erste Tonspur nicht verfügbar sein, wird nautomatisch nach der zweiten Audiospur gesucht und diese ausgewählt.

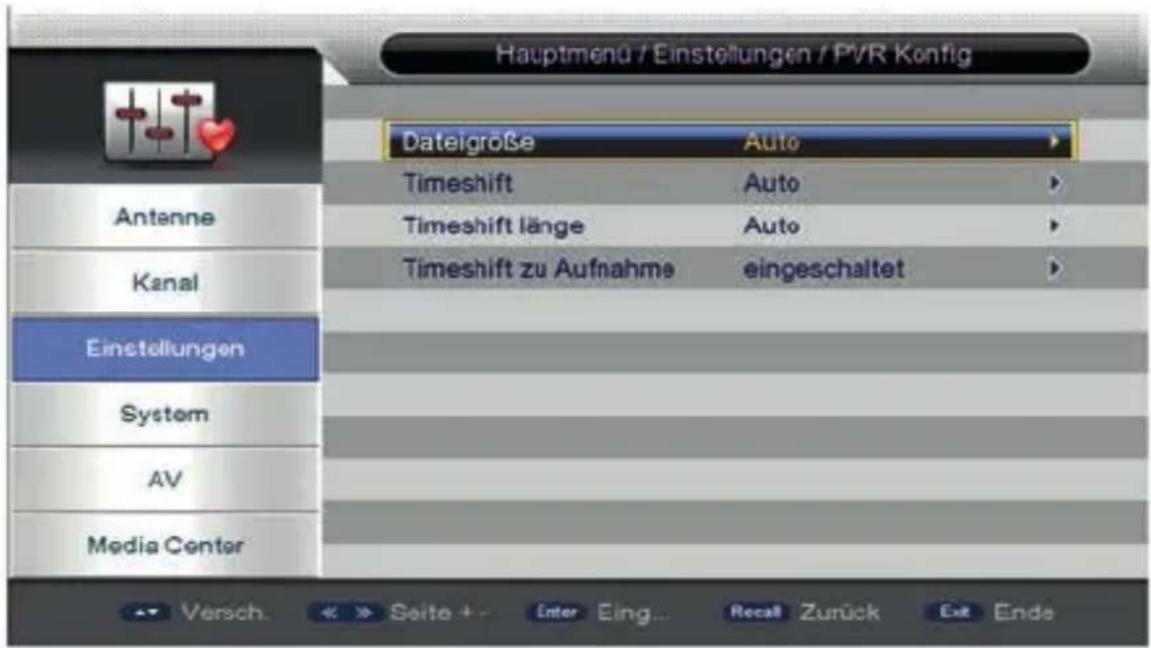

RONFIGRATIONOTIONAL

Änderungen an den Einstellungen kann zu Problemen bei der Aufnahme führen.

Hauptmenü / Einstellungen / PVR Konfig Dateigröße Auto Timeshift Auto Timeshift länge Auto Timeshift zu Aufnahme eingeschaltet Antenne Kanal Einstellungen System AV Media Center Versch. Seite + Enter Eing... Recall Zurück Ext Ende

- gr" Legt die Dateigröße der Aufnahme fest.

TIESHIFT

• Augl Kein Timeshift möglich
• u Timeshift startet beim Drücken der Pause Taste.
• Au Timeshift startet automatisch im Hintergrund beim Einschalten der Box. Es kann jederzeit zurückgespult werden.

Tling

• Au Zeichnet so lange auf, bis das Speichermedium voll ist. Mögliche Werte: 30min, 1 Stunde, 2 Stunden.

TurAun

• Eng I Speichert die Timeshift Datei auf dem USB-Speicher-medium.
• Aug I Löscht die Datei vom USB-Speichermedium sobald Timeshift nicht mehr benutzt wird.

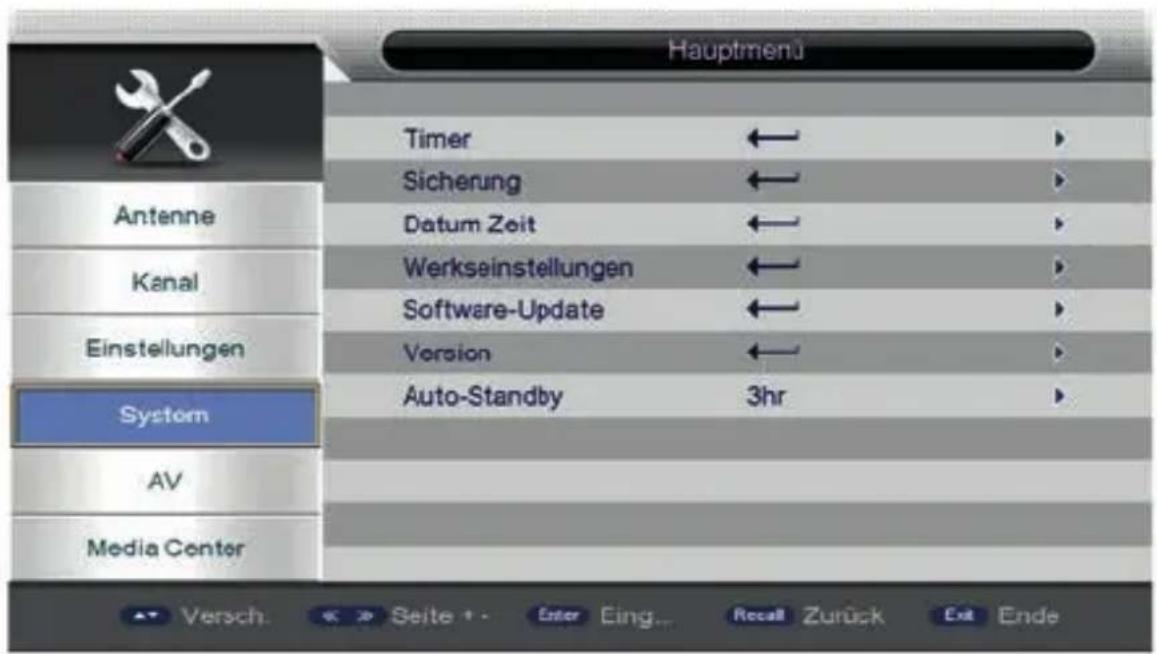

SSTE

Um ins Menü zu gelangen, drücken Sie die MENU-Taste und wählen Sie mit den Tasten HOCH/RUNTER den Punkt System aus. Das Menü enthält Informationen zum Receiver.

Hauptmenü Antenne Timer ← ► Sicherung ← ► Datum Zeit ← ► Werkseinstellungen ← ► Software-Update ← ► Version ← ► Auto-Standby 3hr ► System AV Media Center Versch. ↕ ↗ Seite + - Enter Eing... Recall Zurück Exit Ende

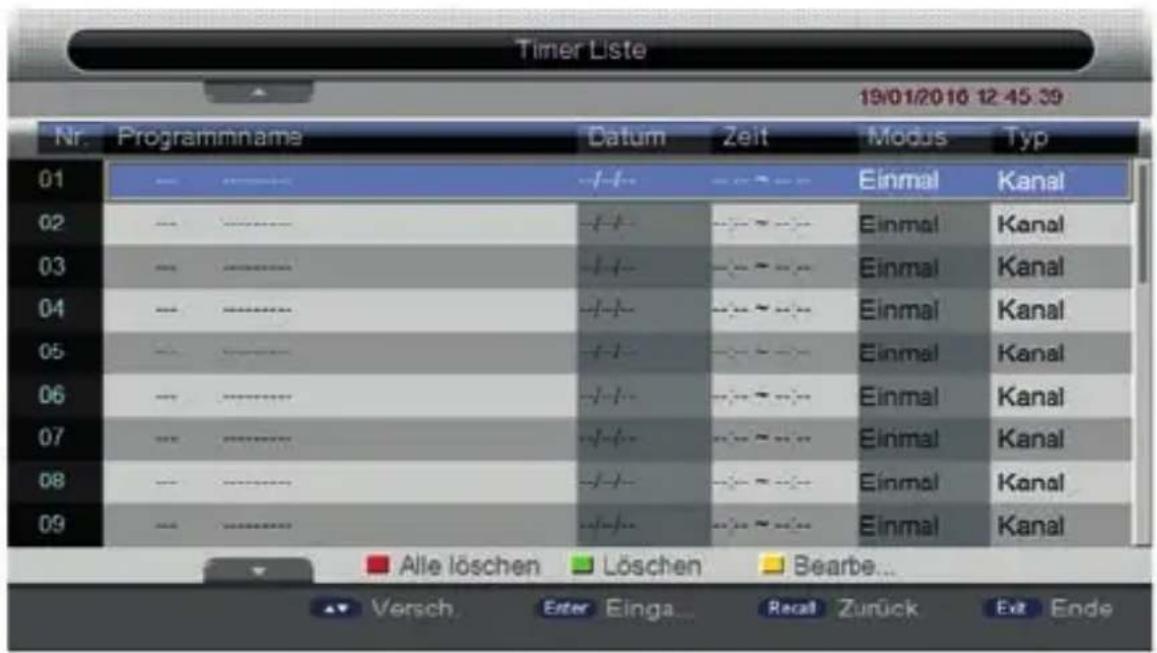

TIER

Hier können Sie ihre Timer prüfen, neu erstellen oder löschen

Timer Liste 19/01/2010 12:45:39 Nr. Programmname Datum Zeit Modus Typ 01 - - - - - Einmal Kanal 02 - - - - - Einmal Kanal 03 - - - - - Einmal Kanal 04 - - - - - Einmal Kanal 05 - - - - - Einmal Kanal 06 - - - - - Einmal Kanal 07 - - - - - Einmal Kanal 08 - - - - - Einmal Kanal 09 - - - - - Einmal Kanal Alle löschen Löschen Bearbe... Versch Enter Einga Recal Zurück Ex Ende

• RT Löscht alle Timer
• Gr nT Löscht den ausgewählten Timer
• G I T Öffnet das Menü zum Bearbeiten des ausgewählten Timers
• O T Legt einen neuen Timer an. Startzeit, Kanal, Dauer sowie das Datum müssen dabei manuell eingegeben werden.

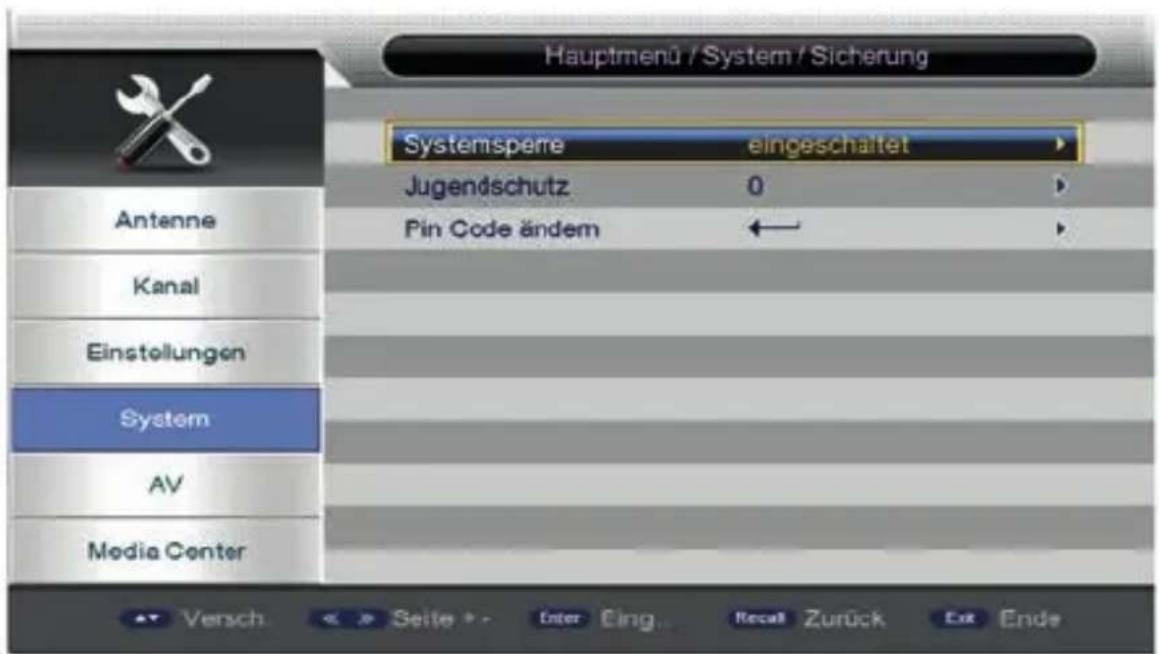

SICHERNG

Zum Öffnen des Menüs muss der Pin Code eingegeben werden. (Standard „0000“)

Hauptmenü / System / Sicherung Systemspere eingeschaltet Jugendschutz 0 Pin Code ändem ← Antenne Kanal Einstellungen System AV Media Center Vench Seite Enter Eing. Recall Zurück Ext Ende

• Srr Sperrt das Antennenmenü.
- ug n u Wählen Sie hier die Altersbeschränkung für die TV-Kanäle. Wird eine Sendung mit einer Altersfreigabe gesendet, die über dem eingestellten Alter liegt, muss das Passwort eingegeben werden um die Sendung freizuschalten. Diese Funktion wird nicht von jedem Provider unterstützt!
- nCännn Ändern Sie hier den Pin Code in dem Sie zuerst den alten Pin Code eingegeben und dann zweimal den neuen Pin Code.

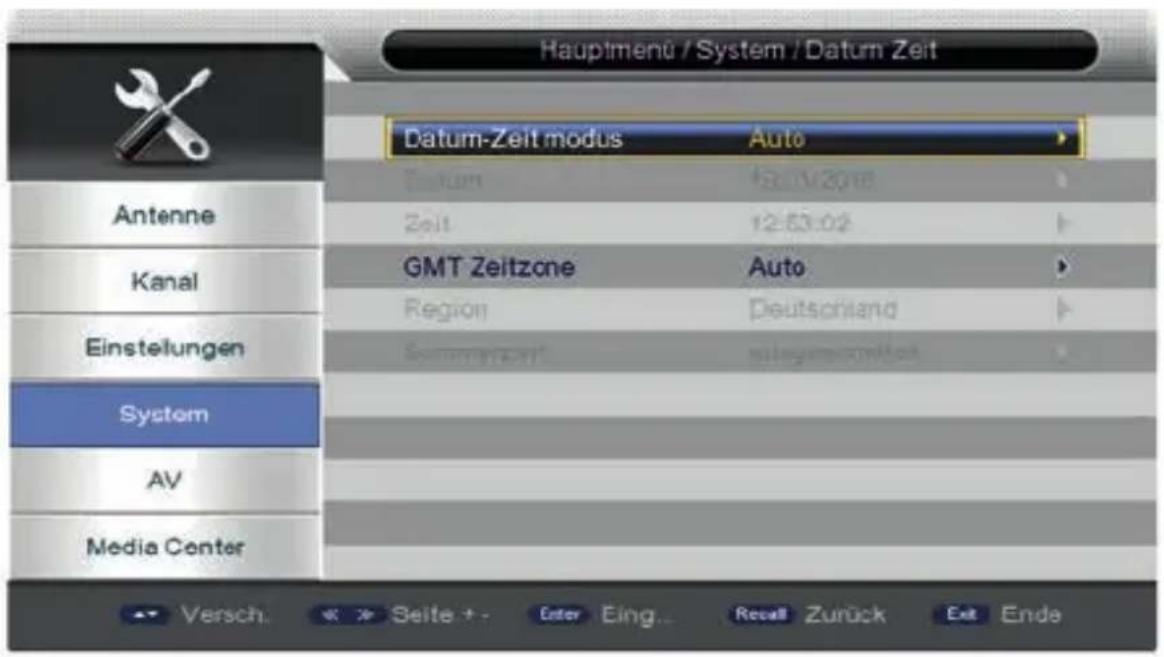

ATEIT

Hier können Sie die Uhrzeit, sowie das Datum festlegen. Falsche Einstellungen in diesem Menü können dazu führen, dass Timer nicht ordnungsgemäß ausgeführt werden.

Hauptmenü / System / Datum Zeit Datum-Zeit modus Auto Antenne Zeit 12:53:02 GMT Zeitzzone Auto Kanal Region Deutschland Einstellungen System AV Media Center Versch. Seite + - Enter Eing... Recall Zurück Exit Ende

• u Auto stellt die Uhrzeit und das Datum entsprechend dem vom Stream empfangenen Informationen ein. Bei Manuell, muss Datum und Uhrzeit mit den Ziffern-Tasten der Fernbedienung eingegeben werden.
• GT n Sollte Datum und Uhrzeit von der Automatik nicht richtig eingestellt worden sein, können Sie hier Änderungen vornehmen.

ERSEINSTELLNGEN

Setzt den Receiver in den Auslieferzustand zurück. Es werden alle Einstellungen, sowie Kanäle gelöscht.

SOFTARE ATE

Wählen Sie die entsprechende Datei auf dem USB Speichermedium aus und bestätigen Sie mit der OK-Taste. Ein Update der Software löscht alle Kanäle und Einstellungen.

ERSION

Zeigt die Soft- und Hardwareversion des Geräts an. Diese Daten werden beim Kontakt mit dem Service benötigt.

ATOSTANB

Schaltet die Box, laut EU-Norm, nach 3 Stunden, ohne Eingabe am Gerät oder der Fernbedienung ab. Mögliche Optionen sind 1 Stunde, 2 Stunden, 3 Stunden und aus.

A

Um ins Menü zu gelangen, drücken Sie die MENU-Taste und wählen Sie mit den Tasten HOCH/RUNTER den Punkt AV aus. Das Menü enthält Einstellungen zu Bild und Ton.

Hauptmenü Antenne Kontrast 12 Helligkeit 12 Sättigung 12 Farbton 0 SPDIF Stumm Einstellungen Seitenverhältnis Voller Schirm Videoausgang CVBS Video-Auflösung 720p_50 AV HDMI Audio HDMI PCM Media Center Versch. Seite + Enter Eing... Recall Zurück Exit Ende

• nr Verändert den Kontrast des Bildes
• Hllgk Ändert die Helligkeit des Bildes.
- Sgung Ändert die Sättigung des Bildes.
- Frn Ändert den Farbton des Bildes.

SIF

• Su Der digitale Ausgang gibt keinen Ton aus
• C Der digitale Ausgang gib immer einen Stereoton aus
- Bitstream Der digitale Ausgang gibt den Original-Stream, so wie er gesendet wird, aus. Sollte ihr AV-Receiver nicht alle Tonformate wiedergeben, kann es hier zu Problemen mit dem Ton kommen.

SEITENERHÄLTNIS

Stellen sie hier das Seitenverhältnis entsprechend ihrem TV Gerät ein.

- Onn Voller Schirm, 4:3 LetterBox, 4:3 PanScan, 16:9

IEOASGANG

Stellt den Farbraum für den Scartausgang ein. Falsche Einstellungen können zu schlechtem - oder keinem Bild führen.

- Onn CVBS oder RGB

IEOAFL SNG

Stellen Sie die Auflösung entsprechend ihres TV-Geräts ein. Eine falsche Einstellung kann zu einem schlechtem bzw. keinem Bild führen.

• Auflösungen 480p60, 480i60, 576i50, 720p60, 720p50, 1080i60, 1080p50, 1080p60, 1080p50
- En kn u Gibt die Original, vom Sender gesendete, Auflösung an das TV Gerät weiter.

HIAIO

• H ISu Es wird kein Ton über HDMI ausgegeben.
• H I C Es wird immer ein Stereoton über HMDI ausgegeben.
• H I RA Es wird der originale Ton, so wie er gesendet wird, über

HDMI ausgegeben. Sollte ihr AV-Receiver nicht alle Tonformate wieder- geben, kann es hier zu Problemen mit dem Ton kommen.

EIACENTER

Um ins Menü zu gelangen, drücken Sie die MENU-Taste und wählen Sie mit den Tasten HOCH/RUNTER den Punkt Media Center aus. Das Menü dient zur Bild-und Tonwiedergabe am Receiver.

Film /Udska1 001/001 Up/Down Enter Eingabe Recall Zurück Menu Menu

Wählen Sie mit den links/rechts Tasten den entsprechenden Player (Video, Audio, Bild). Durchsuchen Sie dann das Speichermedium nach den Dateien. Die Wiedergabe wird mit der OK-Taste gestartet.

TIESHIFT

Timeshift, auch zeitversetztes Fersnsehen genannt, ermöglicht ihnen die aktuelle Sendung durch drücken der Pause-Taste, für eine Unterbrechnung, anzuhalten. Die Box zeichnet dann Im Hintergund die Sendung auf. Sollte die Unterbrechnung beendet sein, können Sie durch drücken der Play-Taste einfach an der selben Stelle weiter schauen und verpassen somit keine Sekunde Ihrer Lieblingssendung.

NETER

NETERIEINSTELLNG

n NrkNrknllungn

Zunächst müssen Sie das Ethernet-Kabel mit dem LAN-Anschluss verbinden. Dann können Sie die IP-Adresse manuell oder automatisch abrufen. Wenn das Ethernet-Kabel richtig angeschlossen ist, wird „DHCP OK“ angezeigt.

NETERANENNGEN

n NrkNrkAnnungn

Sie können hier RSS News und Wetter Anwendungen aufrufen.

HINEIS Die Netzwerkapplikationen werden von einem Fremdanbieter zur Verfügung gestellt. Ihre Funktionalität kann nicht garantiert werden. Es erfolgt kein Support von unserer Seite.

HERSTELLERINFORMATION

Schwaiger GmbH Würzburger Straße 17 90579 Langenzenn (Deutschland)

Grn

Die Gewährleistung für den Receiver entspricht den gesetzlichen Bestimmungen zum Zeitpunkt des Erwerbs. Änderungen am Gerät führen zum Erlöschen jeglicher Garantie oder Gewährleistung.

Sehr geehrter Kunde,

unsere Erfahrung hat gezeigt, dass sich viele Reklamationsgründe durch ein einfaches Telefongespräch lösen lassen. Sollten Sie Probleme mit Ihrem Gerät haben, kontaktieren Sie bitte erst unsere Service-Hotline. Diese Vorgehensweise erspart Ihnen Zeit und eventuellen Ärger.

Unter unserer Service Hotline erfahren Sie auch die genaue Vorgehensweise, falls Sie Ihr Gerät wirklich einschicken müssen. Der Hersteller erklärt hiermit für dieses Produkt die Übereinstimmung mit folgenden Richtlinien und Normen: CE, REACH und ROHS

Haben Sie trotz alledem noch Fragen?

Setzen Sie sich mit unserer Kundenberatung in Verbindung, die Werktags für Sie von 8.00 - 12.00 Uhr und 13.00 - 17.00 Uhr zur Verfügung steht.

Service-Hotline

GrnGflung

Im Gewährleistungs-/Garantiefall wenden Sie sich bitte an Ihren Fachhändler/Verkäufer. Beachten Sie, dass es im Zusammenhang mit einem externen USB-Speichermedium technisch bedingt zu Datenfehlern kommen kann. Wir als Hersteller des Receivers übernehmen keinerlei Haftung für Datenverlust oder Beschädigung im Zusammenhang mit dem Gebrauch der USB-Schnittstelle und empfehlen vor der Nutzung von Datenträgern am Receiver stets eine Datensicherung durchzuführen. Sollte ein angeschlossenes USB-Speicher-medium nicht mit dem Receiver kompatibel sein, stellt dies keinen Gewährleistungs- bzw. Garantiefall dar. Dasselbe gilt für Video- und Tonformate. Durch die schnelle Video- und Audiocodec Entwicklung im Internet, ist es leider nicht immer möglich alle bzw. die neusten Codecs am Gerät verfügbar zu machen. Sollte eine Video- oder Audiodatei am Gerät nicht abspielbar sein, stellt dies ebenfalls keinen Gewährleistungs- bzw. Garantiefall dar.

Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet. Ein Absturz der Betriebs-Software stellt keinen Gewährleistungs bzw. Garantiefall dar.

EEEHn

Dieses Gerät darf am Ende seiner Betriebszeit nicht zusammen mit dem Hausmüll entsorgt werden. Entsorgen Sie es getrennt von anderen Müllarten, und lassen Sie es verantwortungsbewusst recyceln, damit die Materialressourcen nachhaltig wiederverwendet werden können. Dies schützt Ihre Umwelt und Gesundheit vor möglichen Schäden, die durch unkontrollierte Müllentsorgung hervorgerufen werden könnten.

Für Druckfehler übernehmen wir keine Haftung. Wir behalten uns Änderungen an der Software oder Hardware, abweichend der Beschreibung in dieser Bedienungsanleitung vor.

Nn

Nn

Abwicklungsformular für defekte Geräte

Absender Bitte Blockschrift in GR SSBUCHSTABEN Name Vorname Straße PLZ und rt Telefonnummer

Model: DTR 500 HD

Unterschrift des Käufers

2 JAHRE GARANTIE GRANTIE JAHRE GARANTIE

Fehlerangabe:

Bitte beachten:

• Die Garantie und Gewährleistung für Ihr Gerät beträgt 24 Monate ab dem Kaufdatum. Bewahren Sie deshalb bitte Ihren Kaufbeleg und die riginalverpackung auf. Sollten Sie im Servicefall keine ausreichende Transportverpackung haben, kann Ihnen diese kostenpfl ichtig zugesendet werden. Bei erder Einsendung ist die Servicekarte vollständig ausgefüllt mit beizulegen.
• Die Garantie und Gewährleistung bezieht sich nur auf solche Mängel, die auf Herstellungs- oder Materialfehler zurückzuführen sind.

• Für Schäden aufgrund unsachgemäßer Handhabung oder unsachgemäßen Eingriffs sowie für Schäden verursacht durch Blitzeinschlag, Überspannung, Stromausfall, Brand oder andere natürliche Katastrophen kann keine Garantie oder Gewährleistung übernommen werden. Soll dennoch eine Reparatur des

• Gerätes durchgeführt werden, so erhalten Sie einen Kostenvoranschlag.

• Die Garantie und Gewährleistung erlischt, wenn das Produkt von einer unbefugten Person verändert oder repariert wurde, die Seriennummer des Produktes geändert oder entfernt wurde, das Produkt außerhalb des Bereiches seines vorgesehenen Verwendungszweckes verwendet wurde/wird oder mit Ablauf der Gewährleistungsfrist.
• Im Rahmen der Gewährleistung behalten wir uns das Recht vor, das Gerät zu reparieren oder gegen ein vergleichbares Gerät auszutauschen. Bei technischen Problemen wenden Sie sich bitte zunächst an unsere Service-Hotline. In den meisten Fällen kann hier das Problem bereits gel st werden.

Scannen Sie diesen QR-Code, dann gelangen Sie direkt zum Produkt.

Weitere Informationen zum Produkt finden Sie im Internet auf www.schwaiger.de unter Produkte Receiver Terrestrische Receiver oder unter Service und Support Downloadbereich.

HOTLINE

[phone]

ANSCHRIFT

Schwaiger GmbH

Würzburger Straße 17

90579 Langenzenn

info schwaiger.de

www.schwaiger.de

Irrtümer, Abweichungen und Änderungen bei den technischen Angaben und Abbildungen vorbehalten.
