Typ	Programmierbarer Heizkörperregler (Thermostat)
Marke	Olympia
Modell	HT 2000
Abmessungen (B×H×T)	58 × 71,5 × 90 mm
Gewicht	ca. 200 g (mit Batterien)
Stromversorgung	2 × Mignon AA, 1,5 V
Batterielebensdauer	ca. 1 Jahr
Display	LC-Display
Anschlussgewinde	M30 × 1,5
Umgebungstemperatur	+5 bis +55 °C
Oberflächentemperatur (am Heizkörper)	max. +90 °C
Linearer Hub	4,3 mm
Anzahl programmierbarer Schaltpunkte pro Tag	8 (4 Heiz-/4 Sparzeiten)
Komforttemperaturbereich	8 °C bis EIN (voll geöffnet)
Spartemperaturbereich	8 °C bis EIN (voll geöffnet)
Betriebsmodi	AUTO, MANU, Urlaub, Timer, Heizpause, Tastensperre, Stand-by
Frostwächter	automatisch (schaltet bei <6 °C ein)
Kalkschutzfunktion	automatisch, wöchentlich
Mitgelieferte Adapter	Danfoss RA, RAV, RAVL
Garantie	24 Monate
Lieferumfang	Regler, Kupplungsring, 3 Adapter, 2 Batterien, Bedienungsanleitung
Farbe	Weiß
Entsorgung	Elektrogerät und Batterien nicht im Hausmüll; getrennt entsorgen

Häufig gestellte Fragen - HT 2000 OLYMPIA

Wie lege ich die Batterien ein?

Öffnen Sie das Batteriefach, legen Sie zwei AA-Batterien polrichtig ein und setzen Sie den Deckel wieder auf. Achten Sie auf die korrekte Polung.

Wie stelle ich Datum und Uhrzeit ein?

Nach dem Einlegen der Batterien blinkt die Jahreszahl im Display. Stellen Sie mit dem Stellrad die Werte ein und bestätigen Sie mit OK. Der Menüpunkt ZEIT erlaubt eine spätere Änderung.

Wie montiere ich den Regler am Heizkörper?

Schrauben Sie den alten Thermostatkopf ab. Wählen Sie im Menü INST. Drehen Sie den Kupplungsring auf das Ventil (ggf. mit Adapter). Setzen Sie das Gerät auf das Ventil, bis es hörbar einrastet. Führen Sie anschließend die Adaption durch.

Was bedeuten die Fehlermeldungen E1, E2, E3?

E1: Keine Adaption möglich – Gerät korrekt montieren.
E2: Ventilhub zu kurz oder Batteriespannung zu niedrig – Ventil von Hand bewegen oder Batterien wechseln.
E3: Keine Ventilbewegung – Ventilstößel gangbar machen. Nach Behebung drücken Sie eine Taste zur Fehlerlöschung.

Wie programmiere ich die Heiz- und Sparzeiten?

Drücken Sie MENU, wählen Sie PROG und bestätigen Sie mit OK. Wählen Sie den gewünschten Tag oder Block (z. B. T1-5 für Mo–Fr). Stellen Sie mit dem Stellrad Beginn der Heizzeit (Symbol Haus) und der Sparzeit (Symbol Kreis) ein – bis zu vier Paare pro Tag möglich.

Wie nutze ich die Urlaubsfunktion?

Gehen Sie im Menü auf URLA. Stellen Sie das Rückkehr-Datum und die Uhrzeit ein, dann die gewünschte Temperatur. Das Symbol Koffer erscheint im Display. Die Funktion endet automatisch zum eingestellten Zeitpunkt.

Wie aktiviere ich die Tastensperre?

Halten Sie die Tasten OK und TIME gleichzeitig ca. 2 Sekunden gedrückt. Das Schloss-Symbol zeigt die Aktivierung an. Wiederholen Sie den Vorgang zum Deaktivieren.

Was ist die Fensterfunktion?

Erkennt einen starken Temperaturabfall (Lüften) und schließt das Ventil für eine einstellbare Dauer (10–60 Minuten) um Heizkosten zu sparen. Die Empfindlichkeit kann im Menü unter FENS angepasst werden.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Wählen Sie im Menü RES, bestätigen Sie mit OK. Im Display blinkt OK, bestätigen Sie erneut. Das Gerät befindet sich dann im Auslieferungszustand und führt anschließend die Adaption durch.

Wie reinige ich das Gerät?

Verwenden Sie ein trockenes oder leicht feuchtes Tuch. Keine chemischen Lösemittel oder aggressive Reiniger, da diese das Gerät beschädigen können.

BEDIENUNGSANLEITUNG HT 2000 OLYMPIA

Programmierbarer Heizkörperregler HT2000

Inhaltsverzeichnis

Lieferumfang....4

Bestimmungsgemäße Verwendung......4

Wichtige Information......4

Darstellungen und Schreibweisen 5

Bedien- und Anzeigeelemente......6

Technische Daten....7

Einstellungen....8

Batterien einlegen/wechseln....8

Datum und Uhrzeit einstellen 9

Montage....10

Demontage 10

Adaptieren 11

Grundlegende Betriebsmodi......12

MANU-Modus....12

AUTO-Modus....12

Heiz- und Sparzeiten einstellen....13

Individuelles Programm einstellen....13

Komfort- und Spartemperatur einstellen......14

Manuelle Bedienung....14

Weitere Funktionen ....14

Timerfunktion....14

Offset 15

Fensterfunktion....15

Urlaubsfunktion....16

Tastensperre....16

Heizpause....16

Stand-by (LCD-Anzeige) 17

Sommer-/Winterzeit....17

Versionsnummer 17

ZurücksetzenaufWerkseinstellung......18

Frostwächterfunktion 18

Kalkschutzfunktion....18

Reinigung ....18

Adapter 19

Hilfe 20

Altgeräte und Entsorgung....22

Konformitätserklärung ......23

Garantie....24

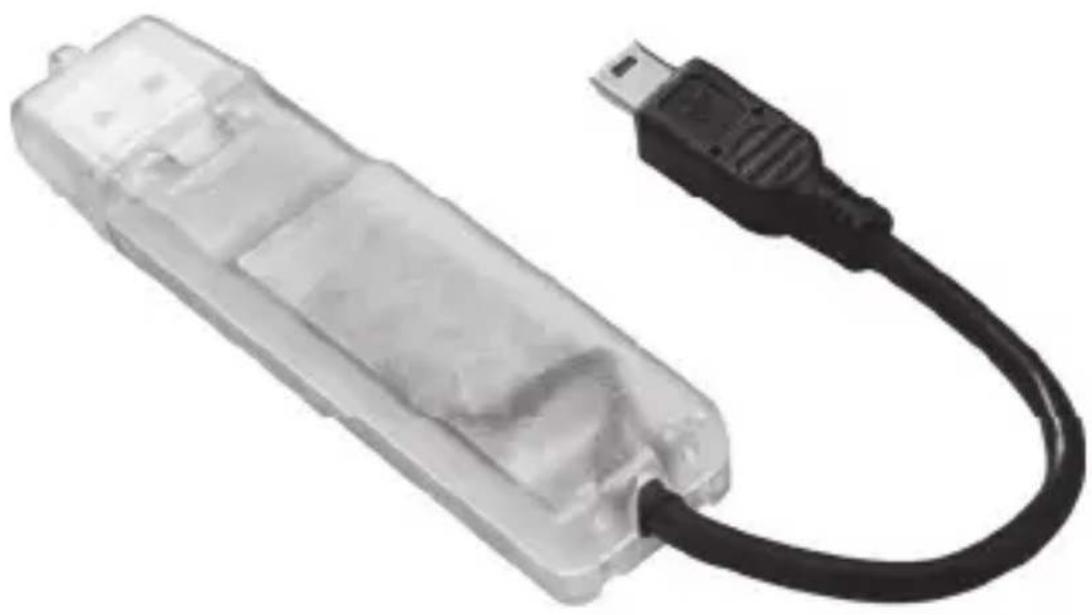

USB-Programmierstick 25

Platz für Notizen 26

Bitte lesen Sie die Bedienungsanleitung vor dem Anbringen des programmierbaren Heizkörperreglers. Bewahren Sie die Unterlagen zum Nachschlagen auf und geben Sie diese bei Weitergabe des Geräts mit.

Lieferumfang

1 programmierbarer Heizkörperregler HT2000
1 Kupplungsring
3 Adapter (Danfoss RA, Danfoss RAV, Danfoss RAVL)
1 Bedienungsanleitung
2 Batterien (Typ Mignon, AA), 1,5V

Bestimmungsgemäße Verwendung

Der Heizkörperregler HT2000 - im Folgenden Gerät - regelt die Raumtemperatur über einen Heizkörper zeit- und temperaturgesteuert. Ein Ventil regelt den Wärmezustrom am Heizkörper. Das Gerät passt auf alle gän- gigen Ventile.

Jeder andere Einsatz als in dieser Bedienungsanleitung beschrieben ist nicht bestimmungsgemäß und führt zu Garantie- und Haftungsausschluss. Dies gilt auch für Umbauten und Veränderungen. Das Gerät ist ausschließlich für den privaten Gebrauch gedacht.

Wichtige Information

Das Gerät kann erst programmiert und verwendet werden, wenn Sie eine Adaptierung des Geräts an Ihrem Heizkörper vorgenommen haben!

Darstellungen und Schreibweisen

1. Diese Aufzählung sind Handlungsanweisungen zur Bedienung.
2. Die Handlungen sind in entsprechender chronologischer Reihenfolge angegeben.

HINWEIS: Dieser Hinweis gibt zusätzliche Informationen zu den Handlungsanweisungen oder dem jeweiligen Thema.

Diese Informationen gibt Ihnen hilfreiche Tipps zum leichteren Umgang mit dem Gerät.

Sicherheitshinweise (DIN EN 82079-1)

Nachfolgende Sicherheitshinweise beschreiben neben den Gefahrenstufen die Art und Quelle einer Gefahr, die Folgen bei Nichtbeachtung und mögliche Maßnahmen zur Vermeidung potentieller Gefahren.

VORSICHT!

Mittlerer bis leichter Personenschaden. Wahrscheinlichkeit des Eintretens: möglich.

ACHTUNG!

Sachschaden.

VORSICHT!

Verbrennungen durch heißes Heizkörperventil!

Berührung kann zu Verbrennungen an der Hand führen.

Heizkörper vor der Montage, Demontage oder Fehlerbehebung des Geräts abkühlen lassen!

Arbeitshandschuhe tragen!

ACHTUNG!

Sachschaden!

Sachschaden am Gerät durch verpoltes Einlegen von Batterien.

Beachten Sie beim Einlegen der Batterien die korrekte Ausrichtung der Polung.

Dieses Gerät kann von Kindern ab 8 Jahren und Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus

resultierenden Gefahren verstehen. Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

Versuchen Sie niemals, nicht aufladbare Batterien wieder aufzuladen, schließen Sie sie nicht kurz und / oder öffnen Sie sie nicht. Überhitzung, Brandgefahr oder Platzen können die Folge sein. Werfen Sie Batterien niemals in Feuer oder

Wasser. Die Batterien können explodieren.

Auslaufende Batterien können das Gerät beschädigen. Seien Sie beim Umgang mit beschädigten oder auslaufenden Batterien besonders vorsichtig und verwenden Sie Schutzhandschuhe. Schalten Sie das Gerät aus, wenn Sie

dieses nicht verwenden, um die Batterie zu schonen. Entnehmen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht nutzen.

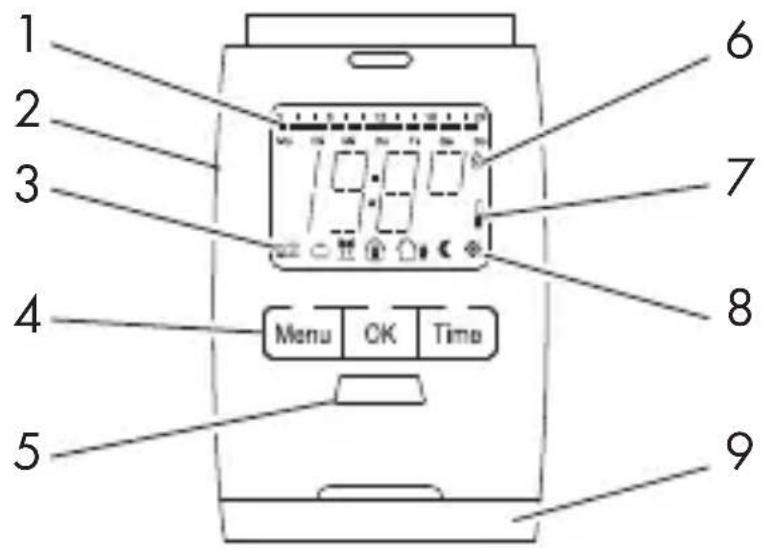

Bedien- und Anzeigeelemente

1 Heizzeiten

2 USB-Schnittstelle

3 AUTO- bzw. MANU-Modus aktiv

4aTaste MENU – führt ins Hauptmenü (ausgehend von der Standardanzeige); innerhalb des Menüs führt ein Tastendruck jeweils eine Menüebene zurück

4bTaste OK – Bestätigung von Einstellungen

4c Taste TIME – Timerfunktion

5 Stellrad

6Kindersicherung

7Batterieverbraucht

8aUrlaubsfunktion

8bKomforttemperatur

8cSpartemperatur

8dFrostschutzfunktion

9 Batteriefach

Versorgungsspannung 3 VDC

max. Stromaufnahme

Batterien

Batterielebensdauer

Display

Abmessungen (mm)

Anschluss

Umgebungstemperatur

Oberflächentemperatur

linearer Hub

100 mA

2 x Mignon, 1,5V

ca. 1 Jahr

LC-Display

58 × 71,5 × 90

M30 x 1,5

+5 bis +55°C

max. +90^ C

(am Heizkörper)

4,3 mm

Einstellungen

Mit der Taste MENU gelangen Sie in das Menü für die Einstellungen. Die verschiedenen Punkte können Sie mit dem Stellrad auswählen. Mit der Taste OK wählen Sie einen Menüpunkt aus, mit dem Stellrad können Sie die entsprechenden Parameter verändern. Mit der Taste OK bestätigen Sie eine Eingabe, mit der Taste MENU gelangen Sie eine Menüebene zurück.

MODE Betriebsmodus: AUTO = automatischer Modus,

MANU = manueller Modus

PROG Zeitprogramm

TEMP Komfort- und Spartemperatur

ZEIT Datum und Uhrzeit

FENS Fensterfunktion

RES Zurücksetzen auf Werkseinstellungen

RJAP Adaptierung zur Ventilanpassung

URLAUrlaubsfunktion

INST Installationsfunktion (Gerät nur in dieser Position auf Kupplungsringaufstecken)

OFFS Temperaturanpassung an örtliche Gegebenheiten (bzw. subjektives Temperaturempfinden)

STBY Stand-by-Modus

JST Sommer-/Winterzeit

VERS Versionsnummer

Batterien einlegen/wechseln

1. Batteriefachdeckel abnehmen.
2. Batterien (2 x Typ Mignon, AA - nicht im Lieferumfang!) polrichtig in das Batteriefach einlegen.

ACHTUNG!	Sachschaden!
	Sachschaden am Gerät durch verpoltes Einlegen von Batterien.
	Beachten Sie beim Einlegen der Batterien die korrekte Ausrichtung der Polung. Auslaufende Batterien können das Gerät beschädigen. Seien Sie beim Umgang mit beschädigten oder auslaufenden Batterien besonders vorsichtig und verwenden Sie Schutzhandschuhe.Schalten Sie das Gerät aus, wenn Sie dieses nicht verwenden, um die Batterie zu schonen. Entnehmen Sie die Batterien, wenn Sie das Gerät längere Zeit nicht nutzen.

1. Batteriefachdeckel aufsetzen.
2. Die Lebensdauer neuer Batterien beträgt ca. 1 Jahr. Das Batteriesymbol

erscheint, wenn die Batterien ausgewechselt werden müssen.

Datum und Uhrzeit einstellen

Nach dem Einlegen der Batterien blinkt die Jahreszahl. Stellen Sie Datum und Uhrzeit ein.

1. Mit Stellrad Jahreszahl einstellen. Mit OK bestätigen.
2. Mit Stellrad Monat einstellen. Mit OK bestätigen.
3. Mit Stellrad Tag einstellen. Mit OK bestätigen.
4. Mit Stellrad Stunde einstellen. Mit OK bestätigen.
5. Mit Stellrad Minute einstellen. Mit OK bestätigen.

Im Display erscheint PREP. Warten Sie einen Augenblick, das Gerät bereitet sich für die Montage vor.

Sobald das Gerät montagebereit ist, erscheint INST im Display.

Das Gerät stellt automatisch auf Sommer- und Winterzeit um.

Der Menüpunkt ist jederzeit im Menü auswählbar.

Sie können auch zu einem späteren Zeitpunkt über den Menüpunkt ZEIT Datum und Uhrzeit einstellen.

Montage

VORSICHT!	Verbrennungen durch heißes Heizkörperventil!
	Berührung kann zu Verbrennungen an der Hand führen.
	Heizkörper der Montage, Demontage oder Fehlerbehebung des Geräts abkühlen lassen!Arbeitshandschuhe tragen!

Die Montage des Geräts ist auf allen bekannten Ventilunterteilen möglich. Verwenden Sie, falls erforderlich, einen der mitgelieferten Adapter.

Ventil – Kupplungsring

1. Alten Thermostatkopf vollständig aufdrehen.
2. Befestigung lösen und vom Ventil abziehen.
3. Adapter (wenn notwendig) auswählen und auf das Ventil montieren.
4. Mit Stellrad den Menüpunkt INST auswählen.
5. Kupplungsring auf das Ventil bzw. auf den Adapter drehen.
6. Gerät auf das Ventil bzw. den Adapter aufsetzen.

Das Gerät rastet hörbar ein.

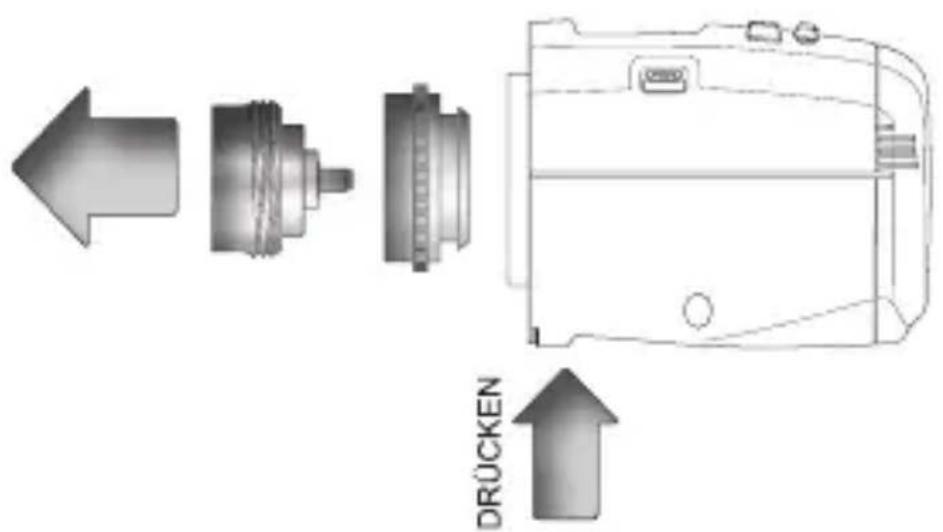

Demontage

VORSICHT!	Verbrennungen durch heißes Heizkörperventil!
	Berührung kann zu Verbrennungen an der Hand führen.
	Heizkörper der Montage, Demontage oder Fehlerbehebung des Geräts abkühlen lassen!Arbeitshandschuhe tragen!

1. Gerät auf den Temparaturbereich EIN stellen.

2. Einige Sekunden warten, bis das Ventil vollständig geöffnet ist.

3. Auf die Entriegelung drücken, um den Klickverschluss zu lösen.

4. Gerät vom Ventil bzw. Adapter abziehen.

Wenn Sie einen Adapter verwendet haben, drehen Sie diesen vom Ventil ab und bewahren Sie den Adapter auf.

Adaptieren

Das Gerät passt sich dem Hub Ihres Ventilunterteils an. Hierzu wird das Ventil mehrfach geöffnet und geschlossen, um die jeweiligen Endpunkte zu erlernen. Dieser Vorgang kann unter Umständen einige Minuten in Anspruch nehmen.

1. Taste OK drücken, bis A3AP erscheint.

Das Gerät startet die Adaption.

Nach erfolgreicher Adaption geht das Gerät in den Normalbetrieb über.

Grundlegende Betriebsmodi

MANU-Modus

Im Betriebmodus MANU regelt das Gerät auf die per Hand (am Stellrad) eingestellte Temperatur.

AUTO-Modus

Im Betriebsmodus AUTO regelt das Gerät entsprechend dem eingestellten Zeitprogramm zwischen zwei Temperaturen:

Komforttemperatur (Werkseinstellung 21 °C)

( Spartemperatur (Werkseinstellung 16 °C)

Die Heiz- und Sparzeiten können durch das frei einstellbare Zeitprogramm festgelegt werden. Es können max. 8 Schaltpunkte (4 Heiz- und 4 Sparzeiten) pro Tag gesetzt werden.

Werkseitig sind folgende Vor einstellungen programmiert:

Komforttemperatur

(Werkseinstellung: 1. Heizzeit um 07:00 Uhr)

Spartemperatur

(Werkseinstellung: 1. Sparzeit um 22:00 Uhr)

Heiz- und Sparzeiten einstellen

Mit dem Gerät können Sie pro Tag 4 Heiz- und 4 Sparzeiten einstellen – für jeden Tag einzeln oder für mehrere Tage im Block.

TAG1 bis TAG7 stehen für die jeweiligen Wochentage von Montag bis Sonntag. Zusätzlich werden die entsprechenden Tage unter dem Balken als Kürzel im Display angezeigt.

T1-5 = gleiches Programm Montag bis Freitag

T 1-6 = gleiches Programm Montag bis Samstag

T1-7 = gleiches Programm Montag bis Sonntag

Bei nicht programmierten Tagen bleiben die Werkseinstellungen aktiv.

Individuelles Programm einstellen

1. Taste MENU drücken.
2. Mit dem Stellrad den Menüpunkt PROG anwählen. Mit OK bestätigen. Im Display erscheint TAG! für Montag.
3. Mit Stellrad Tag/Block auswählen. Mit OK bestätigen.
4. Mit Stellrad Beginn der 1. Heizzeit (Symbol 🏠) einstellen. Mit OK be-stätigen.
5. Mit Stellrad Beginn der 1. Sparzeit (Symbol Ⓞ) einstellen. Mit OK be-stätigen.

Jetzt können Sie ggf. eine 2., 3. und 4. Heiz-/Sparzeit eingeben.

Wenn Sie keine weitere Heiz-/Sparzeit einstellen möchten, bestätigen Sie die Anzeige ---- mit der Taste OK.

Im Display erscheint der nächste zu programmierende Tag. Gehen Sie wie zuvor beschrieben vor.

Sie können auch innerhalb von Blöcken einzelne Tage mit abweichenden Zeiten überschreiben.

Komfort- und Spartemperatur einstellen

1. Taste MENU drücken.
2. Mit dem Stellrad den Menüpunkt TEMP auswählen. Mit OK bestätigen.
3. Mit dem Stellrad Komforttemperatur einstellen. Mit OK bestätigen.
4. Mit dem Stellrad Spartemperatur einstellen. Mit OK bestätigen.

Bereich AUS: 8 °C, Frostschutzfunktion aktiv

Bereich EIN: Ventil voll geöffnet

Manuelle Bedienung

Mit dem Stellrad ist jederzeit eine Änderung der Raumtemperatur möglich. Im Betriebsmodus AUTO bleibt diese bis zum nächsten Schaltpunkt bestehen. Dann wechselt das Gerät wieder auf das eingestellte Programm.

Weitere Funktionen

Timerfunktion

Die Timerfunktion rufen Sie über die Timer-Taste TIME auf. Mit dieser Funktion wird eine beliebige Temperatur für einen bestimmten Zeitraum eingestellt. Taste TIME drücken.

1. Mit Stellrad gewünschte Zeit einstellen. Mit OK bestätigen.
2. Gewünschte Temperatur einstellen. Mit OK bestätigen.

Offset

Die vom Gerät ermittelte Temperatur kann von der vom Benutzer gefühlten Temperatur abweichen. Für diesen Fall muss die vom Gerät ermittelte Temperatur justiert werden.

1. Taste MENU drücken.
2. Mit dem Stellrad den Menüpunkt OFFS auswählen. Mit OK bestätigen. In der Anzeige blinkt die Grad-Einstellung 0,0°C.
3. Mit dem Stellrad gewünschte Anpassung der subjektiven Temperatur (von -5 bis +5 °C) einstellen. Mit OK bestätigen.

HINWEIS: Die Temperaturanzeige im Display ändert sich nicht!

Fensterfunktion

Das Gerät erkennt bei stark abfallender Temperatur automatisch, dass im

Raum gelüftet wird. Um Heizkosten zu sparen, wird das Ventil für 10 Minuten vollständig geschlossen.

Anschließend nimmt HT2000 den normalen Betrieb wieder auf.

1. Mit dem Stellrad den Menüpunkt FENS auswählen. Mit OK bestätigen.
2. Mit dem Stellrad die Empfindlichkeit einstellen ( HIGH= hohe Empfindlichkeit, MID= mittlere Empfindlichkeit (Standardeinstellung), LOW niedrige Empfindlichkeit). Mit OK bestätigen.
3. Mit dem Stellrad die Zeit (10 Min. - 60 Min.) auswählen, für die das Ventil geschlossen bleiben soll. Mit OK bestätigen.

INFO: In den Werkseinstellungen bleibt das Ventil für 10 Minuten geschlossen.

Urlaubsfunktion

Für die Zeit Ihrer Abwesenheit können Sie eine frei wählbare Temperatur bestimmen. Anschließend läuft wieder automatisch das von Ihnen eingestellte Programm.

1. Taste MENU drücken.
2. Mit dem Stellrad den Menüpunkt URLAuswählen. Mit OK bestätigen.
3. Mit dem Stellrad das Ende der Reisefunktion auswählen (= Datum des Wiederbeginns der regulären Heizzeiten). Mit OK bestätigen.
4. Uhrzeit eingeben und mit OK bestätigen. Im Display blinkt .AUS
5. Temperatur einstellen und mit OK bestätigen.

Das Symbol 📋 erscheint im Display.

Mit MENU können Sie die Funktion deaktivieren.

Tastensperre

Aktivieren Sie die Tastensperre.

1. Tasten OK + TIME gleichzeitig ca. 2 Sek. gedrückt halten.
   Das Symbol 📄 erscheint im Display.

Deaktivieren Sie die Tastensperre, wenn Sie das Gerät wieder nutzen wollen.

1. Tasten OK + TIME gleichzeitig ca. 2 Sek. gedrückt halten.

Das Symbol 🏠 erlischt und die Tastensperre ist deaktiviert.

Heizpause

Schonen Sie die Batterien, zum Beispiel, wenn im Sommer die Heizung abgestellt bzw. nicht benötigt wird. Dazu wird das Ventil vollständig geöffnet.

1. Taste MENU drücken.
2. Mit dem Stellrad den Menüpunkt MODE auswählen. Mit OK bestätigen.
3. Mit dem Stellrad MANU auswählen. Mit der Taste OK bestätigen.
4. Mit dem Stellrad die Temperatur im Display auf RUS stellen.

Der Verkalkungsschutz wird weiter durchgeführt. Das Ventil ist geschlossen und arbeitet ohne Zeitprogramm.

HINWEIS: Wechseln Sie am Ende der Heizpause in den Modus AUTO.

Stand-by (LCD-Anzeige)

1. Taste MENU drücken.
2. Mit dem Stellrad den Menüpunkt STBY auswählen. Mit OK bestätigen.
3. Mit dem Stellrad die Einstellung EINRAGS/auswählen. Nach ca. 30 Sekunden schaltet die LCD-Anzeige in den Stand-by-Modus.

Sommer-/Winterzeit

1. Taste MENU drücken.
2. Mit dem Stellrad den Menüpunkt 157 auswählen. Mit OK bestätigen.
3. Mit dem Stellrad die Einstellung EINRAuswählen.
4. Einstellung mit der Taste OK bestätigen.

Versionsnummer

1. Taste MENU drücken.
2. Mit dem Stellrad den Menüpunkt VERS auswählen. Mit OK bestätigen.

HINWEIS: Die Versionsnummer der Software erscheint auf dem Display.

ZurücksetzenaufWerkseinstellung

1. Taste MENU drücken.
2. Mit dem Stellrad den Menüpunkt RES wählen. Mit OK bestätigen.
3. OK blinkt, mit OK bestätigen.

Das Gerät ist auf die Werkseinstellungen zurückgesetzt und befindet sich wieder im Aus lieferung s - zustand.

Frostwächterfunktion

Diese Funktion ist automatisch aktiv. Sinkt die Temperatur auf unter 6 °C, öffnet das Gerät das Ventil so lange, bis die Temperatur wieder auf über 8 °C steigt. Somit wird ein Einfrieren der Heizkörper verhindert.

Kalkschutzfunktion

Diese Funktion ist automatisch aktiv. Das Gerät führt 1 x wöchentlich (Freitagvormittag) eine Kalkschutzfahrt durch, um ein Verkalken der Heizkör-

perventile zu vermeiden.

Reinigung

Verwenden Sie zur Reinigung des Geräts nur ein trockenes bis leicht feuchtes Tuch. Vermeiden Sie chemische Lösemittel, Sie beschädigen damit eventuell das Gerät.

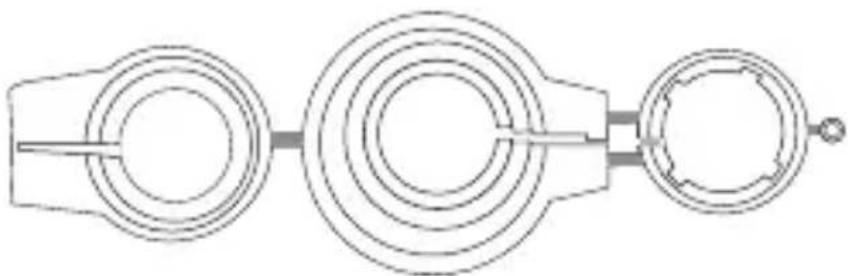

Adapter

Heimeier, Junkers Landys+Gyr, MNG, Honeywell, Braukmann (jeweils mit Gewindemaß M30x1,5)	Kein Adapter erforderlich
Danfoss RAV (beiliegender Pin muss auf Ventilstößel gesteckt werden)
Danfoss RA
Danfoss RAVL

Bitte entfernen Sie die Verbindungsstücke der Kunststoff Adapter restlos, bevor Sie einen der beiliegenden Adapter verwenden! Die grau markierten Verbindungsstäbe bitte vor der Montage der Adapter komplett entfernen!

VORSICHT!	Verbrennungen durch heißes Heizkörperventil!
	Berührung kann zu Verbrennungen an der Hand führen.
	Heizkörper der Montage, Demontage oder Fehlerbehebung des Geräts abkühlen lassen!Arbeitshandschuhe tragen!

Problem Ursache Lösung
	Batterien weitgehend verbraucht.	Batterien wechseln.
Heizkörper wird nicht warm.	Kesselwassertemperatur ausreichend? Verkalkung des Ventilstößels?	Kesselwassertemperaturkorrigieren und Gerät demontieren. Ventilstößel mit rostlösendem Mittel gangbar machen und mehrmals mit geeignetem Werkzeug hin- und herbewegen.
Heizkörper wird nicht kalt.	Ventil schließt nicht vollständig. Eventuell hat sich der Schließpunkt Ihrer Ventildichtung verschoben.	Erneut adaptieren.oderGerät gemäß Anweisung demontieren.Ventilstößel mehrmals von Hand bewegen – evtl. ist eine Adaption nicht möglich, da Ihr Ventil verkalkt ist oder die Dichtung Ihre Funktion nicht mehr erfüllt.
Druckstück fällt raus.(Dies kann auch einen Fehler E1 verursa-chen!)	Durch ein Endlosge-winde kann das auf der Unterseite sitzen-de Druckstück heraus-fallen, wenn der Reg-ler nicht auf dem Ventil aufgesetzt wurde.	Druckstück einsetzen.Das Endlosgewinde dreht sich und zieht das Druckstück fest.Gerät am Heizkörper anbringen und erneut adaptieren
E1-E3	Durch Drücken einer beliebigen Taste wird die Fehler-anzeige im Display gelöscht und das Gerät automatisch neu adaptiert.
E1	Keine Adaption mög-lich. Gerät nicht an Heizkörper montiert.	Gerät korrekt am Heizkörper montiert? Gerät gemäß Anwei-sung montieren.
E2	Ventilhub zu kurz oder Batterieleistung zu schwach.	Ventilstößel per Hand mehr-mals öffnen und schließen.oderNeue Batterien gemäß Anwei-sung einsetzen.
E3	Keine Ventilbewegung möglich.	Ventilstößel frei beweglich?Ventilstößel ggf. gangbar machen.

HINWEIS: Bei Arbeiten am Ventilstößel sollten Sie ggf. einen Fachbetrieb zu Rate ziehen.

Altgeräte und Entsorgung

Wollen Sie Ihr Gerät entsorgen, bringen Sie es zur Sammelstelle Ihres kommunalen Entsorgungsträgers (z. B. Wertstoffhof). Nach dem Elektro- und Elektronikgerätegesetz sind Besitzer von Altgeräten gesetzlich verpflichtet, alte Elektro- und Elektronikgeräte einer getrennten Abfallerfassung zuzuführen. Das Symbol bedeutet, dass Sie das Gerät auf keinen Fall in den Hausmüll werfen dürfen!

Gefährdung von Gesundheit und Umwelt durch Akkus und Batterien!

Akkus und Batterien nie öffnen, beschädigen, verschlucken oder in die Umwelt gelangen lassen. Sie können giftige und umweltschädliche Schwermetalle enthalten. Sie sind gesetzlich verpflichtet, Akkus und Batterien beim batterievertreibenden Handel bzw. über die vom zuständigen Entsorgungsträger bereitgestellten Sammelstellen zu entsorgen. Die Entsorgung ist unentgeltlich. Die Symbole bedeuten, dass Sie Akkus und Batterien auf keinen Fall in den Hausmüll werfen dürfen und sie über Sammelstellen der Entsorgung zugeführt werden müssen.

Verpackungsmaterialien entsorgen Sie entsprechend den lokalen Vorschriften.

Konformitätserklärung

DE Konformitätserklärung

Für die komplette Konformitätserklärung nutzen Sie bitte den kostenlosen Download von unserer Website www.olympia-vertrieb.de.

wir freuen uns, dass Sie sich für dieses Gerät entschieden haben. Sollte sich an Ihrem Gerät wider Erwarten ein technisches Problem ergeben, beachten Sie bitte folgende Punkte:

Die Garantiezeit für Ihr Gerät beträgt 24 Monate. Bewahren Sie unbedingt den Kaufbeleg und die Originalverpackung auf. Sollte ein Problem auftreten, rufen Sie bitte zuerst unsere Hotline an:

0180 5 007514 (Kosten aus dem dt. Festnetz bei Drucklegung: 14 ct/Min., maximal 42 ct/Min. aus den Mobilfunknetzen)

Oft kann unser Fachpersonal telefonisch helfen.

Kann jedoch der Fehler telefonisch nicht beseitigt werden, bitten wir Sie, das Gerät in der Original-Verpackung an folgende Anschrift zu senden:

Service-Center Hattingen Zum Kraftwerk 1 45527 Hattingen

Garantiereparaturen können nur mit beigefügtem Kaufbeleg erfolgen. Herzlichen Dank für Ihr Verständnis.

Mit freundlichen Grüßen Ihre Olympia Business Systems

USB-Programmierstick

Sie können den Heizkörperregler HT2000 per Hand einstellen oder den komfortablen USB-Programmierstick nutzen, um Ihre individuellen Heiz- und Sparzeiten auf alle installierten Heizkörperregler in Ihrem Haus zu übertragen.

Der USB-Programmierstick ist nicht Bestandteil des Lieferumfangs und kann bei unserem Service bestellt werden.
