BEDIENUNGSANLEITUNG SM87A SHURE
Das Modell Shure SM87A ist ein Kondensator-Mikrofon zur Verwendung bei Beschallungs-, Rundfunk- und Tonstudioaufzeichnungsanlagen. Seine Supernieren-Richtcharakteristik bewirkt größere Unterdrückung unerwünschter Schallquellen, wodurch es ideal für Mikrofonaufnahmen einzelner Schallquellen in lauter Umgebung Nebengeräuschen oder nachhall ist.
Das SM87A weist einen Bassabsenkungs-Rolloff auf, der dem Nahbesprechungseffekt entgegen wirkt. Ein integrierter dreistufiger Wind- und Poppfilter schützt vor Wind- und Atomgeräuschen. Der eingebaute Erschütterungsabsorber verringert Stativgeräusche und Körperschall. Das SM87A wird mit Phantomspeisung betrieben.
TECHNISCHE EIGENSCHAFTEN
- Gleichförmige Supernierenrichtcharakteristik bietet maximale Rückkopplungssicherheit und ausgezeichnete Unterdrückung außeraxialer Schallquellen
- Speziell auf Gesang zugeschnittener Frequenzgang mit Präsenzanhebung und Bassabsenkung zur Verminderung von Nahbesprechungseffekten.
- Korb aus Stahl- und Aluminiumkonstruktion widerstehen Verschleiß und rauen Anwendungen
- Sehr geringe Anfälligkeit gegenüber Funkstörungen und elektromagnetischen Einflüssen
- Nur geringfügige Beeinflussung durch variable Abschlussimpedanzen
• Benötigt Phantomspeisung - Zuverlässige Funktion in einem großen Feuchtigkeits- und Temperaturbereich
- Innovativer Kapsel-Erschütterungsabsorber minimiert mechanische Stöße und Körperschall
- Eingebauter Poppfilter verringert unerwünschte Wind- und Atemgeräusche
• Shure-Qualität, -Robustheit und -Zuverlässigkeit
Phantomspeisung
Kondensatormikrofone wie das SM87A erfordern Phantomspeisung durch einen Mischer, einen Vorverstärker oder eine Konsole.
Allgemeine Regeln für den Gebrauch
- Das Mikrofon auf die gewünschte Schallquelle (z. B. den Sprecher, Sänger oder das Instrument) und weg von unerwünschten Schallquellen richten.
• Das Mikrofon so nahe wie möglich an der gewünschten Schallquelle platzieren.
• Das Mikrofon sehr nahe platzieren, um eine zusätzliche Bassanhebung zu erzielen. - Nur ein Mikrofon zum Abnehmen einer einzelnen Schallquelle verwenden.
• Die geringst mögliche Anzahl an Mikrofonen verwenden. - Den Abstand zwischen Mikrofonen mindestens dreimal so groß halten, wie den Abstand der Mikrofone zu der Schallquelle.
- Mikrofone möglichst weit von akustischen Reflexionsflächen entfernt platzieren.
- Bei Einsatz des Mikrofons im Freien einen Windschutz anbringen.
- Das Mikrofon möglichst ruhig in der Hand halten, um mechanische Störgeräusche und Vibrationen minimal zu halten.
- Keinen Teil des Mikrofonkorbs mit der Hand verdecken, da die Leistung des Mikrofons dadurch beeinträchtigt wird.
ANWENDUNG UND PLATZIERUNG
In der folgenden Tabelle werden die gebräuchlichsten Anwendungen und Platzierungsverfahren aufgeführt. Dabei ist zu berücksichtigen, dass Mikrofontechnik im Grunde "Geschmackssache" ist; von der "einzig richtigen" Mikrofonstellung nicht die Rede sein kann.
| ANWENDUNG | EMPFOHLENEMIKROFONPLATZIERUNG | KLANGQUALITÄT |
| Gesang Lippen weniger als 15 cm entfernt bis Lippenkontakt, axial zum Mikrofon. | Druckvoller Klang, betonter Bass, maximale Trennung von anderen Schallquellen. | |
| 15 bis 60 cm vom Mund entfernt, unmittelbar über Nasenhöhe. | ||
| 20 bis 60 cm vom Mund entfernt, etwas zur Seite versetzt. | ||
| 90 cm bis 1,8 m entfernt. Dünnerer, entfernter Klang; wahrnehmbare Umgebungsgeräusche. | ||
Nahbesprechungseffekt

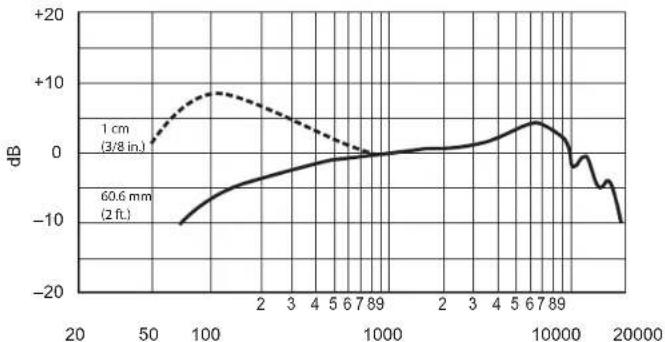

Richtmikrofone wie das SM87A verstärken tiefe Frequenzen unter 100 Hz um 6 bis 10 dB, wenn sich das Mikrofon in einem Abstand von etwa 6 mm vor der Schallquelle befindet. Diese Eigenschaft wird als Nahbesprechungseffekt bezeichnet und kann zum Erzeugen eines wärmeren, kräftigeren Klangs verwendet werden. Zur Verhinderung explosiver tieffrequenter Klänge bei Nahaufnahmen weist das SM87A einen Frequenzgang mit Hochpass auf. Dies bietet einen klareren Klang und hilft dem Benutzer, sich den Nahbesprechungseffekt zu Nutze zu machen.
Vermeiden der Abnahme unerwünschter Schallquellen
Supernieren mikrofone verfügen in einem Winkel von 120° zur Rückseite des Mikrofons über die größte Schallunterdrückung. Das Mikrofon so platzieren, dass unerwünschte Schallquellen, wie z. B. Monitore und Lautsprecher, in diesem Winkel und nicht direkt hinter dem Mikrofon angeordnet sind. Zur Minimierung von Rückkopplungen und zur maximalen Unterdrückung unerwünschter Geräusche die Mikrofonplatzierung vor einer Aufführung immer überprüfen.
LAUTSPRECHER DER BESCHALLUNGSANLAGE
TECHNISCHE DATEN
| Typ Kondensatormikrofon (Elektret) | |
| Frequenzgang 50 bis 20.000 Hz | |
| Richtcharakteristik Superniere | |
| Ausgangsimpedanz | EIA-Zulassung bei 150Ω (100Ω Istwert) |
| Empfindlichkeit (bei 1 kHz, Leerlaufspannung) | -52 dBV/Pa (2,4 mV)1 Pascal=94 dB Schalldruckpegel |
| Maximaler Schalldruckpegel (1 kHz bei 1 % Gesamtklirrfaktor, 1 kΩ Last) | 140 dB |
| Signalrauschabstand (bezogen auf 94 dB Schalldruckpegel bei 1 kHz) | 70 dBSignalrauschabstand ist die Differenz zwischen 94 dB Schalldruckpegel und dem äquivalenten Schalldruckpegel des Eigenrauschens mit Bewertungskurve A. |
| Dynamikberelch (bei 1 kHz, 1 kΩ Last) | 116,5 dB |
| Begrenzungspegel (1 kHz bei 0.25 % Gesamtklirrfaktor, 1 kΩ Last) | -6 dBV (0,5 V) |
| Eigenrauschen (typisch, entsprechender Schalldruckpegel, dB(A)) | 24 dB |
| Polarität Positiver Druck an der Membran erzeugt positiveSpannung an Pin 2 in Bezug auf Pin 3. | |
| Gewicht Nello: 0,20 kg (0,44 lbs) | |
| Stecker Dreipoliger (XLR) Profi-Audiostecker | |
| Gehäuse | Aluminiumkonstruktion mit Stahlgrill und seidenmatt glänzender schwarzer Oberfläche |
| Versorgungsspannungen | 11 bis 52 V DC Phantom (1,2 mA) |
ZERTIFIZIERUNG
Zur CE-Kennzeichnung berechtigt. Entspricht der europäischen Richtlinie zur elektromagnetischen Verträglichkeit 89/336/EWG. Erfüllt die Prüfungs- und Leistungskriterien der europäischen Norm EN 55103 (1996) Teil 1 und 2 für Wohngebiete (E1) und Leichtindustriegebiete (E2).
Mitgeliefertes Zubehör
Mikrofonklemme A25D
Trage-/Aufbewahrungstasche 95A2313
Sonderzubehör
| Phantomspeisegerät PS1A |
| Shock StopperTM-Schockabsorber A55M |
| Shock StopperTM Schockabsorber A55HM |
| Windschutz A85WS |
TRIPLE-FLEX™-Kabel und Stecker, 7,6 m C25F
Ersatzteile
Korb mit Windschutz RK214G
Kapsel R128
In-Line-Vorverstärker (1) RPM626
radar
| Angle | Value | |---|---| | 0° | -20 dB | | 30° | -15 dB | | 60° | -10 dB | | 90° | -5 dB | | 120° | -10 dB | | 150° | -15 dB | | 180° | -20 dB |100 Hz 500 Hz, 1000 Hz
radar
| Angle | Value (dB) | |---|---| | 0 | -20 | | 30 | -15 | | 60 | -10 | | 90 | -5 | | 120 | -10 | | 150 | -15 | | 180 | -20 | | 210 | -15 | | 240 | -10 | | 270 | -5 | | 300 | -10 | | 330 | -15 | | 360 | -20 |3150 Hz 610000 Hz
Hz
