BEDIENUNGSANLEITUNG Eris E4.5 BT PRESONUS
Hochauflösende Medien- und
Referenzlautsprecher
Bedienungsanleitung
1.1 Einleitung — 1
1.2 Produktregistrierung — 2
1.3 Lieferumfang — 2
2 Anschlüsse und Bedienelemente — 4
2.1 Rückseite — 4
2.1.1 Eingänge (Inputs) — 4
2.1.2 Stromversorgung — 4
2.1.3 Bedienelemente Acoustic Tuning — 5
2.1.4 Lautsprecheranschlüsse — 5
2.2 Bedienelemente am aktiven Lautsprecher — 5
3 Anschlussbeispiele — 7
3.1 Grundlegendes Setup — 7
3.2 Audioverbindungen — 7
3.3 Bluetooth-Pairing (nur Eris E3.5 BT und Eris E4.5 BT) — 8
4 Ressourcen — 9
4.1 Technische Spezifikationen — 9
4.2 Fehlerbehebung — 10
1 Übersicht

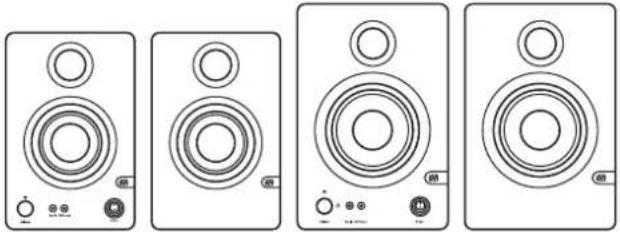

1.1 Einleitung
Vielen Dank, dass Sie sich für ein Paar PreSonus® Eris® hochauflösende Medien- und Referenzlautsprecher entschieden haben. Die Eris Medien- und Referenzlautsprecher sind die ideale Lösung für Gaming-Anwendungen, die Produktion von Audioinhalten im Heimstudio oder die Wiedergabe Ihres Lieblingsalbums und bieten einen hochwertigen Studiosound mit einem gleichmäßigen und präzisen Frequenzgang.
Wir bei PreSonus Audio Electronics bemühen uns um eine stetige Weiterentwicklung unserer Produkte und schätzen Ihre Anregungen daher sehr. Denn schließlich wissen Sie als Anwender am besten, was Sie von Ihrem Equipment erwarten. Vielen Dank für Ihr Vertrauen und viel Erfolg und Freude mit Ihren Eris Lautsprechern!
Über dieses Handbuch: Bitte lesen Sie sich diese Bedienungsanleitung vollständig durch, um sich mit den Funktionen sowie den Anwendungs- und Anschlusshinweisen für Ihre Eris Medien- und Referenzlautsprecher vertraut zu machen, und schließen Sie sie bitte erst nach der Lektüre an Ihre anderen Audiogeräte an. Auf diese Weise können Sie Probleme bei der Installation und Inbetriebnahme vermeiden.
In diesem Handbuch werden die Funktionen aller Eris Medien- und Referenzlautsprechermodelle beschrieben. Bitte beachten Sie, dass nur die Modelle Eris E3.5BT und Eris E4.5BT mit Bluetooth ausgestattet sind.
Im Verlauf dieser Anleitung stoßen Sie immer wieder auf Profi-Tipps, die Sie im Handumdrehen zu einem Experten für Eris machen und Ihnen dabei helfen, das Optimum aus Ihrer Anschaffung herauszuholen.

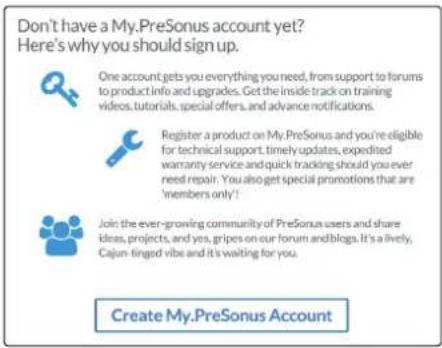

1.2 Produktregistrierung
Wir möchten unseren PreSonus-Kunden die bestmögliche Nutzererfahrung bieten. In unserem My.PreSonus-Portal finden registrierte Anwender alle benötigten Ressourcen. Über Ihr My.PreSonus-Konto können Sie alle Informationen zu Ihren registrierten Hard- und Software-Produkten einsehen, Kontakt zu unserem Support aufnehmen, Bestellungen verwalten und vieles mehr.
Um Ihre Eris Medien- und Referenzlautsprecher zu registrieren,
öffnen Sie die Webseite My.PreSonus.com und folgen
Sie den Anweisungen auf dem Bildschirm.
ODER
Laden Sie die MyPreSonus-App über den Apple App Store oder Google Play herunter.

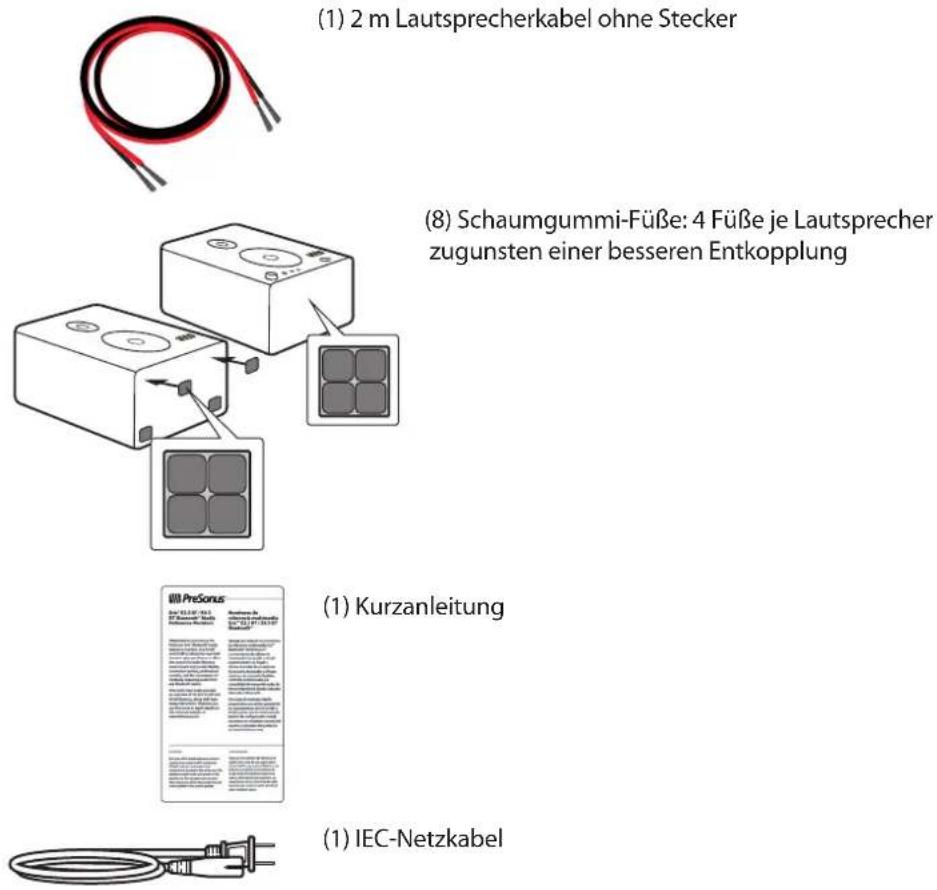

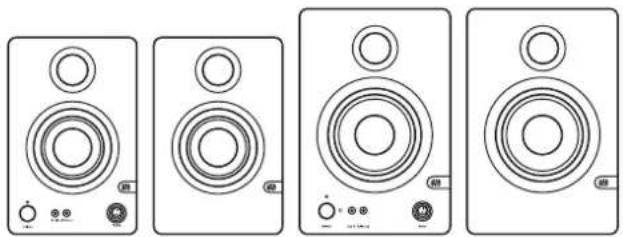

1.3 Lieferumfang
Die Verpackung Ihrer Eris Medien- und Referenzlautsprecher enthält Folgendes:
(1 Paar) PreSonus Eris Medien- und Referenzlautsprecher (1 x aktiv, 1 x passiv)
(1) 1,5 m Kabel 1x 3,5 mm TRS-Klinke auf 2x Cinch
(1) 1,5 m 3,5 mm TRS-Stereo-Klinkenkabel
1 Übersicht
1.3 Lieferumfang
Eris ^® -series E3.5/E3.5 BT/E4.5/E4.5 BT
Bedienungsanleitung
2 Anschlüsse und Bedienelemente
Jedes Paar Eris Medien- und Referenzlautsprecher besteht aus einem aktiven und einem passiven Lautsprecher. Die meisten Anschlüsse befinden sich an der aktiven Box. Signal und Versorgungsspannung werden vom aktiven auf den passiven Lautsprecher gespeist. Der passive Monitor bietet lediglich die Klemmanschlüsse, an denen das Audiosignal und die Stromversorgung anliegen.
2.1 Rückseite

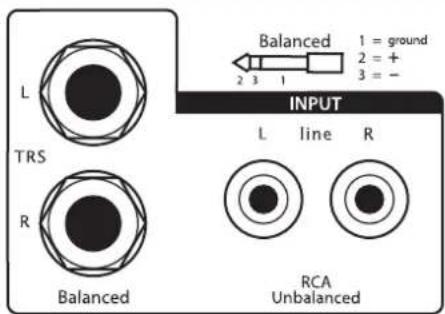

2.1.1 Eingänge (Inputs)
Line-Eingänge. Der aktive Eris Lautsprecher bietet zwei Eingangspaare auf der Rückseite: je eine symmetrische 6,35 mm TRS-Klinkenbuchse für den linken/rechten Kanal sowie je eine unsymmetrische Cinch-Buchse für den linken/rechten Kanal. Diese Eingänge sind für den Anschluss von Audioquellen mit Line-Pegel ausgelegt und speisen das Signal auf die integrierten Endstufen der Monitore. Die unterschiedlichen Anschlüsse sorgen für flexible Anschlussmöglichkeiten, sind jedoch nicht dazu gedacht, mehrere Quellen gleichzeitig an Ihre Lautsprecher anzuschließen. Auf der Vorderseite steht ein dritter Eingang als 3,5 mm Stereo-Buchse zur Verfügung. Weitere Informationen finden Sie in Abschnitt 2.2.
Profi-Tipp: Das Eingangssignal an den linken Eingängen (symmetrisch oder unsymmetrisch) wird an die Endstufe des aktiven Lautsprechers ausgegeben. Das Eingangssignal an den rechten Eingängen wird an die Endstufe des passiven Lautsprechers ausgegeben. PreSonus empfiehlt, den aktiven Lautsprecher auf der linken Seite des Mischplatzes aufzustellen und den passiven auf der rechten Seite. Wenn Sie die Bedienelemente des Aktivmonitors lieber auf der rechten Seite haben möchten, vertauschen Sie entsprechend die Eingangsbelegung Ihrer Audioquelle, damit das korrekte Stereobild erhalten bleibt.
2.1.2 Stromversorgung
IEC Netzbuchse. Der Eris Aktivlautsprecher bietet eine Buchse für ein herkömmliches IEC C7 Netzkabel. Der Power-Schalter befindet sich auf der Vorderseite des Aktivlautsprechers.
2.1.3 Bedienelemente Acoustic Tuning
Profi-Tipp: Der Regler High ist ein High-Shelf-EQ und dämpft oder verstärkt Frequenzen oberhalb von 10 kHz. Dieser EQ arbeitet ähnlich wie der Höhenregler bei einer Stereoanlage oder einem Autoradio: Er hebt alle Frequenzen über der vorgegebenen Einsatzfrequenz an oder senkt sie ab. Shelving-EQs können den Klangeindruck schnell und massiv verändern, da sie einen ganzen Frequenzbereich verstärken oder abschwächen.
Low. Verstärkt oder dämpft die Frequenzen im Bereich um 100 Hz um ±6 dB.
Profi-Tipp: Der Regler Low ist ein Low-Shelf-EQ und dämpft oder verstärkt Frequenzen unterhalb von 100 Hz. Diese Funktion entspricht dem Tiefenregler einer Stereoanlage oder eines Autoradios: Er hebt alle Frequenzen unter der vorgegebenen Einsatzfrequenz an oder senkt sie ab. Shelving-EQs können den Klangeindruck schnell und massiv verändern, da sie einen ganzen Frequenzbereich verstärken oder abschwächen.

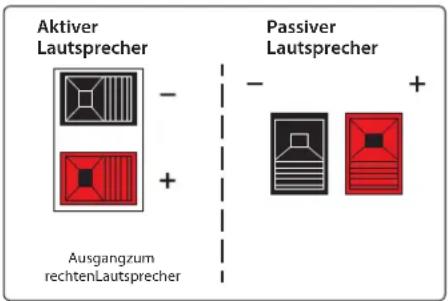

2.1.4 Lautsprecheranschlüsse


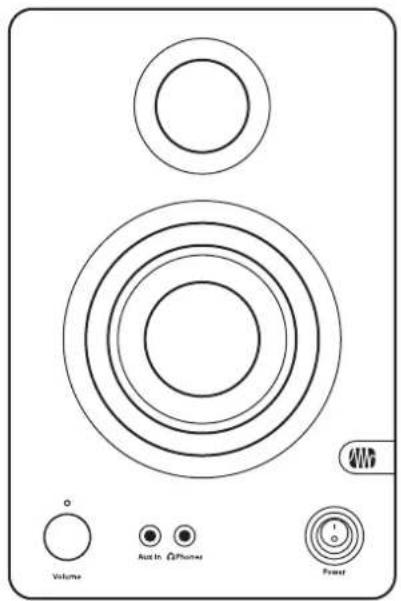

2.2 Bedienelemente am aktiven Lautsprecher
Power-Schalter. Hierbei handelt es sich um den Ein-/Ausschalter.
Status-LED für Power / Bluetooth. Die LED über dem Lautstärkeregler zeigt bei allen Eris Lautsprechermodellen den Betriebszustand an. Bei den Referenzmonitoren Eris E3.5 BT und E4.5 BT werden die Betriebszustände wie folgt dargestellt:
• Leuchtet blau. Der Eris Lautsprecher ist eingeschaltet.
- Blinkt blau (nur Eris E3.5 BT und E4.5 BT). Der Eris Lautsprecher befindet sich im Pairing-Modus.
- Leuchtet weiß (nur Eris E3.5 BT und E4.5 BT). Der Eris Lautsprecher ist mit einem Bluetooth-Gerät gekoppelt.
Volume. Hier passen Sie den Pegel des Eingangssignals vor dem Verstärker an. Darüber hinaus steuert der Lautstärkeregler den Pegel des Kopfhörerverstärkers auf der Vorderseite.
Aux In. Diese 3,5 mm Klinkenbuchse ermöglicht den unkomplizierten Anschluss eines Media Players zu Vergleichszwecken.
Profi-Tipp: Das Signal an diesem Eingang wird mit den Eingängen auf der Rückseite summiert.

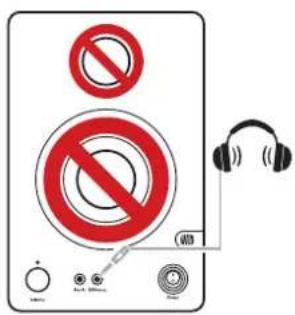

Kopfhörerausgang. Dieser Kopfhörerausgang wird über den Lautstärkeregler gesteuert.
Profi-Tipp: Sofern der Kopfhörerausgang belegt wird, wird die Ausgabe über Ihre Eris Lautsprecher stummgeschaltet. So können Sie die Lautstärke voll aufdrehen, ohne Ihre Nachbarn zu stören.
3 Anschlussbeispiele

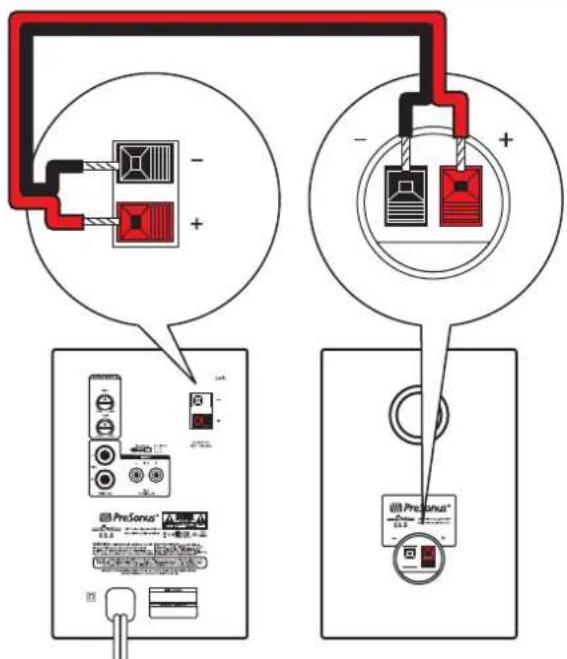

3.1 Grundlegendes Setup

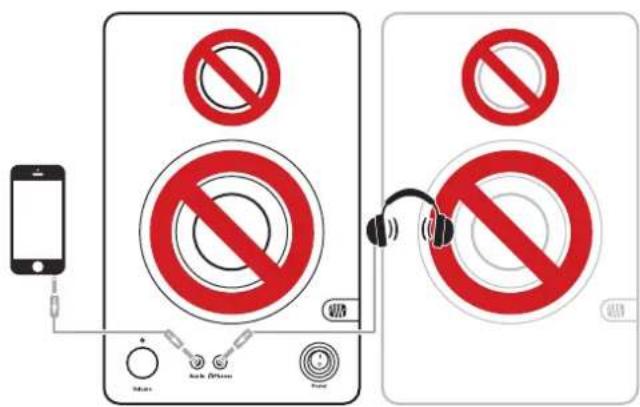

3.2 Audioverbindungen
Ihre Eris E3.5 BT oder E4.5 BT lassen sich für die Audiowiedergabe mit beliebigen Bluetooth-Geräten koppeln. Um Ihre Lautsprecher über Bluetooth zu koppeln, halten Sie die Pair-Taste auf der Rückseite Ihres aktiven Eris Lautsprechers drei Sekunden lang gedrückt.
Die Power-/Bluetooth-LED auf der Vorderseite des Aktivlautsprechers blinkt und zeigt dadurch an, dass der Pairing-Modus aktiv ist.


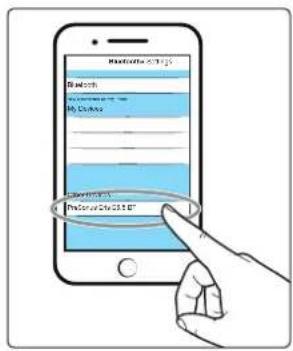

MilkCoffee (K712) Bluetooth My Coffee Coffee/2023E®Wählen Sie auf Ihrem Bluetooth-Gerät den Eintrag „Eris E3.5 BT“ bzw. „Eris E4.5 BT“.
Sobald Ihre Eris Lautsprecher gekoppelt sind, leuchtet die Power-/Bluetooth-LED weiß.
Profi-Tipp: Um ein weiteres Gerät zu koppeln, wiederholen Sie diese Schritte. Ihre Eris Lautsprecher können zwei Bluetooth-Geräte speichern, allerdings kann jeweils nur das Audiosignal eines Gerätes wiedergegeben werden. Wenn Sie Ihre Eris Lautsprecher einschalten, wird automatisch die Verbindung zu Ihren gespeicherten Bluetooth-Geräten hergestellt, die sich in Reichweite befinden.
4 Ressourcen
4.1 Technische Spezifikationen
Eris E3.5 / E3.5 BT Eris E4.5 / E4.5 BT
Eingänge
2 x 6,35 mm TRS-Klinke, symmetrisch
2 x Cinch, unsymmetrisch
Stereo Bluetooth 5.0 (nur Eris E3.5 BT und E4.5 BT)
1 x 3,5 mm TRS-Klinke, stereo
Technische Daten
| Frequenzgang 80 Hz bis 20 kHz 70 Hz bis 20 kHz | ||
| Übernahmefrequenz | 2,8 kHz | |
| Verstärkerleistung | 50 W (25 W / Lautsprecher) | |
| Peak-SPL (@ 1 Meter) | 100 dB | |
| LF-Treiber | 3,5" | 4,5" |
| HF-Treiber | 1" Seidenkalotte | |
| Eingangsimpedanz | 10 kΩ | |
Bedienelemente
| Lautstärkeregler | Logarithmisch |
| MF-Regler: Regelbereich -6 bis +6 dB, Mittenfrequenz 100 Hz | |
| HF-Regler | Regelbereich -6 bis +6 dB, Mittenfrequenz 10 kHz |
| Schutzschaltungen | RF-EinstreuungenAusgangsstrombegrenzungÜberhitzungsschutzEinschaltverzögerungSubsonic-Filter |
| Externe Netzsicherung | |
| Stromversorgung | 100 – 120 V ~50/60 Hz oder 220 – 240 V ~50/60 Hz |
| Gehäuse | Vinyl-beschichtetes MDF |
Gewicht und Abmessungen
| Breite | 141 mm | 163 mm |
| Tiefe | 162 mm | 180 mm |
| Höhe | 210 mm | 241 mm |
| Gewicht (Paar) | 2,9 kg | 5,9 kg |
4.2 Fehlerbehebung
Kein Strom. Stellen Sie zunächst sicher, dass Ihr Eris Aktivlautsprecher am Stromnetz angeschlossen ist. Wenn Sie ihn an einem Spannungsstabilisator angeschlossen haben, stellen Sie sicher, dass dieser eingeschaltet ist und ordnungsgemäß funktioniert.
Keine Audiowiedergabe. Wenn Ihr Eris Lautsprecher offensichtlich eingeschaltet ist, jedoch kein Audiosignal wiedergegeben wird (das Licht ist an, aber es ist niemand zuhause), stellen Sie zuerst sicher, dass das Verbindungskabel zu Ihrer Audioquelle in Ordnung ist. Überprüfen Sie zudem, ob der Lautstärkeregler eine ausreichende Verstärkung für das Audiosignal bietet. Sofern nur der der passive Eris Lautsprecher kein Audiosignal ausgibt, überprüfen Sie die Kabelverbindung und stellen Sie sicher, dass die abisolierten Enden der Lautsprecherkabel vollständig in den jeweiligen Klemmanschluss eingesteckt sind.
Brummen. In der Regel entsteht Brummen durch Masseschleifen. Vergewissern Sie sich, dass alle Audiogeräte an derselben Stromquelle angeschlossen sind.
Die Wiedergabe klingt dünn. Sofern die Lautsprecher dünn und schrill klingen, prüfen Sie den korrekten Anschluss Ihrer Lautsprecherkabel: Stellen Sie sicher, dass der positive (rote) und negative (schwarze) Anschluss Ihres aktiven Eris Lautsprechers jeweils mit dem entsprechenden Anschluss am passiven Eris Lautsprecher verbunden ist.
