BEDIENUNGSANLEITUNG ULTRA-DI DI400P BEHRINGER

Vielen Dank für Ihr Vertrauen in BEHRINGER Produkte, das Sie mit dem Kauf der ULTRA-DI DI400P zum Ausdruck gebracht haben. Die DI400P ist eine leistungsfähige passive DI-Box.

Bitte lesen Sie die Sicherheitshinweise am Ende dieses Dokuments.

Auf der Bühne und im Studio kommt es immer wieder vor, dass man bestimmte Klangquellen gerne direkt mit dem Mischpult verbinden möchte. Obwohl dies einige Vorteile bietet, gilt es doch ein paar technische Hürden zu nehmen. Keyboards z. B. besitzen nur selten symmetrische Ausgänge und Gitarren kann man wegen der hohen Impedanz nicht direkt an ein Mischpult anschließen.

Eine DI-Box ermöglicht es, ein Signal direkt von einer hochohmigen, unsymmetrischen Leitung – z. B. das Signal zwischen Gitarre und Gitarrenverstärker – abzugreifen. Von dort aus kann man es direkt in den Mischpulteingang einspeisen.

1. BEDIENUNGSELEMENTE UND ANSCHLÜSSE

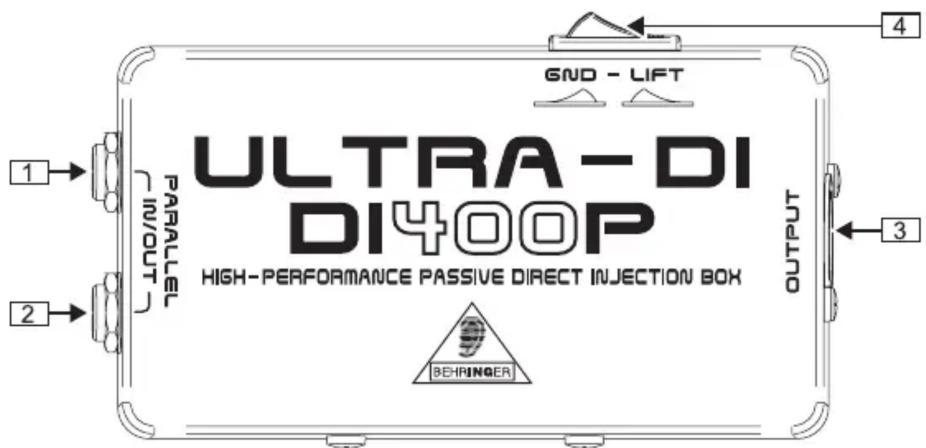

Abb. 1: Draufsicht

1 + 2 PARALLEL IN/OUT (6,3-mm Klinke): Diese Anschlüsse werden zum Anschluss unsymmetrischer Signalquellen verwendet. Da beide Anschlüsse parallel verdrahtet sind, können sie als Eingang und als direkter Ausgang zum Durchschleifen des Signals zu einem Monitorverstärker verwendet werden.
3 OUTPUT (XLR): Hierbei handelt es sich um den symmetrischen Ausgang mit Mikrofonpegel. Verwenden Sie zur Verbindung ein hochwertiges, symmetrisches Mikrofonkabel.
4 Mit dem GND LIFT-Schalter (Ground Lift = Massetrennung) können Sie die Masse des Eingangs und des Ausgangs vollständig voneinander trennen. Je nachdem wie die angeschlossenen Geräte geerdet sind, lassen sich damit Brummgeräusche oder Masse-schleifen verhindern. In gedrückter Stellung (LIFT) ist die Masseverbindung unterbrochen.

SERIENNUMMER. Die Seriennummer der DI400P befindet sich auf der Unterseite des Geräts.

2. ABGREIFEN EINES INSTRUMENTENSIGNALS


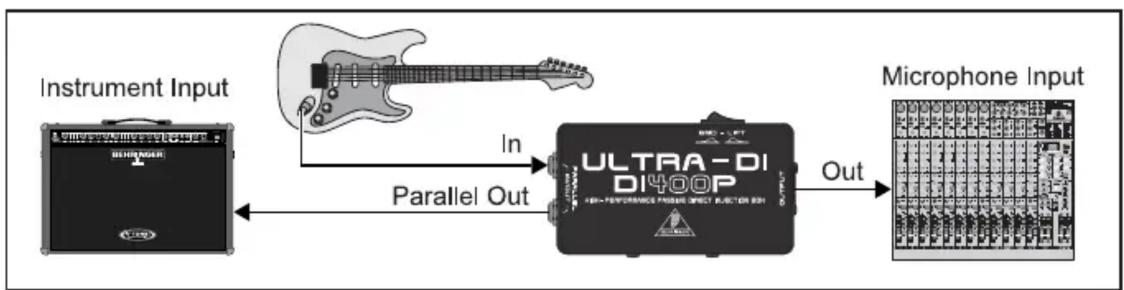

Abb. 2: Gitarre → DI-Box → Gitarrenverstärker/Mischpult

Diese Abbildung zeigt die Anwendung einer DI-Box. Das zum Verstärker führende Signal bleibt unbeeinflusst, es wird einfach nur abgegriffen und zum Amp geführt. Das niederohmige, symmetrische Signal wird zum Mikrofoneingang des Mischpults weitergeleitet. Insbesondere bei Bassgitarren hat diese Anwendung ihre Vorteile, denn die wenigsten Mikrofone können Bassfrequenzen mit hohen Pegeln linear übertragen. Wenn Sie Effektgeräte benutzen, schleifen Sie die DI400P hinter diesen ein, damit die Effekte auch über die PA-Anlage bzw. auf der Aufnahme hörbar sind.

3. TECHNISCHE DATEN

Frequenzgang 40 Hz (-3 dB) bis 20 kHz

THD+N (Verzerrung) 0,007% @ 1 kHz, Eingangspegel +4 dBu

EINGANG 6,3-mm Klinke (unsymmetrisch)

Pegeländerung (Eingang ⇌ Ausgang) -20 dB

AUSGANG XLR, symmetrisch

Impedanzverhältnis (Eingang ↔ Ausgang) 110 : 1

Maße (H x B x T) 35 mm x 120 mm x 66 mm

Gewicht ca. 0,2 kg

Die Fa. BEHRINGER ist stets bemüht, den höchsten Qualitätsstandard zu sichern. Erforderliche Modifikationen werden ohne vorherige Ankündigung vorgenommen. Technische Daten und Erscheinungsbild des Geräts können daher von den genannten Angaben oder Abbildungen abweichen.

4. GARANTIE

Besuchen Sie bitte unsere Website http://www.behringer.com, um unsere derzeitigen Garantiebedingungen zu erfahren.
