BEDIENUNGSANLEITUNG WW70TA026AE SAMSUNG

Der Modellcode befindet sich auf der nächsten Seite

SERVICE

Bedienungsanleitung

REPARATURANLEITUNG

(TROMMEL)WASCHMASCHINE INHALT

1. Sicherheitshinweise
2. Produktmerkmale und Spezifikation
3. Ze rlegung und Zusammenbau
4. Fehlerbehebung
5. Schaltplan
6. Bezugsquellen

MODELLCODE

WW1*T*******WW7*T*******WW8*T*****WW9*T*****
WW10T4040CH	WW70T4020CE	WW80T4020C*	WW80T754ABH WW90T4020CE WW90T734DBT
WW10T4040CN WW70T4020CH		WW8ET534AAT	WW80T754ABT WW90T4020EE WW90T734DBX
WW10T534DAN WW70T4020CW WW80T4020EE WW80T754DBH			WW90T4020EH WW90T734DWH
WW10T534DAT WW70T4020CX WW80T4020EH WW80T754DBT WW90T4040CE WW90T754ABH
WW10T534DAW WW70T4020EE WW80T4040CE WW80T754DWH WW90T4041CE WW90T754ABT
WW10T534DTW WW70T4020EW WW80T4040EE WW80T756ABH WW90T4041CX WW90T754DBH
WW10T554DAN WW70T4040CE WW80T4040EH WW80T756AWT WW90T4042CE WW90T754DBN
WW10T554DAT WW70T4040CN WW80T4041EE WW80T854ABH WW90T4540AE WW90T754DBT
WW10T554DAW WW70T4040CW WW80T4042CE WW80T854ABT WW90T4540AX WW90T754DBX
WW10T554DAX WW70T4040EE WW80T4042EW WW80T854DBH WW90T4540TE WW90T754DWH
WW10T554DTW WW70T4042CE WW80T4520TE WW80T854DBT WW90T4540TH WW90T854ABH
WW10T604CLH WW70T4042CX WW80T4540AE WW80T854DBX WW90T4543AE WW90T854ABT
WW10T604DHH WW70T4042EW WW80T4540AX WW80T854DWT WW90T4543TE WW90T854DBH
WW10T634AHH WW70T4540TE WW80T4540TE WW80T934ASH WW90T534AAW WW90T854DBT
WW10T634CLH WW70T4543AE WW80T4541TE WW80T936ASH WW90T534ATW WW90T854DBX
WW10T634DLE WW70T4543TE WW80T4543AE WW80T936DSH WW90T534DAE WW90T934ASH
WW10T634DLH WW70T534AAE WW80T4543TE WW80T954ASE WW90T534DAN WW90T936ASH
WW10T634DLN WW70T534ATW WW80T534AAE WW80T954ASH WW90T534DAT WW90T936DSH
WW10T634DLX WW70T534DTW WW80T534AAW WW80T956ASE WW90T534DAW WW90T936DSX
WW10T654ALE WW70T552DAE WW80T534AAAX WW80TA026AE WW90T534DAX WW90T954ASH
WW10T654ALH WW70T552DAT WW80T534ATW WW80TA026AH WW90T534DTT WW90T954ASX
WW10T654CLH WW70T552DAW WW80T534DAE WW80TA026AT WW90T534DTW WW90T954DSH
WW10T654CLX WW70T552DAX WW80T534DAN WW80TA026AX WW90T554AAE WW90T956ASE
WW10T654DLE WW70T552DTW WW80T534DAT WW80TA026TE WW90T554AAT WW90T956DSH
WW10T654DLH WW70T554ATT WW80T534DAW WW80TA026TH WW90T554AAW WW90T956DSX
WW10T654DLN WW70T554DAE WW80T534DAX WW80TA026TT WW90T554ATE WW90T984CSH
WW10T654DLX WW70T554DAN WW80T534DTT WW80TA046AE WW90T554ATT WW90T986ASE
WW10T684DHE WW70T554DAT WW80T534DTW WW80TA046AH WW90T554CAT WW90T986ASH
WW10T684DLE WW70T554DAW WW80T552DAW WW80TA046AN WW90T554CAW WW90T986DSH
WW10T684DLH WW70T554DAX WW80T554AAE WW80TA046AT WW90T554CAX WW90T986DSX
WW10T684DLN WW70T554DTT WW80T554AAT WW80TA046AX WW90T554DAE WW90TA026AE
WW10T734AWH WW70T554DTW WW80T554AAW WW80TA046TE WW90T554DAN WW90T954DAN WW90TA026TE
WW10T734CBH WW70TA026AE WW80T554AAW WW80TA046TH WW90T554DAT WW90TA046AE
WW10T734CBX WW70TA026AH WW80T554ATT WW80TA046TT WW90T554DAW WW90TA046AH
WW10T734DBH WW70TA026AT WW80T554ATW WW80TA047AT WW90T554DAX WW90TA046AN
WW10T734DBX WW70TA026AX WW80T554DAE WW80TA047TT WW90T554DTT WW90TA046AT
WW10T734DWH WW70TA026TE WW80T554DAN WW80TA049AE WW90T554DTW WW90TA046AX
WW10T754ABT WW70TA026TH WW80T554DAT WW80TA049AH WW90T604CLE WW90TA046TE
WW10T754CBH WW70TA026TT WW80T554DAW WW80TA049TE WW90T604CLN WW90TA046TH
WW10T754CBX WW70TA046AE WW80T554DAX WW80TA049TH WW90T606CHE WW90TA046TT
WW10T754DBH WW70TA046AH WW80T554DTE WW81T4042EW WW90T606CLE WW90TA047AE
WW10T754DBN WW70TA046AN WW80T554DTT WW81T4543AE WW90T634CLE WW90TA047AX
WW10T754DBX WW70TA046AX WW80T554DTW WW81T554AAW WW90T634DHE WW90TA049AE
WW10TA046AE WW70TA046TE WW80T604CLE WW81T684AHH WW90T634DHH WW90TA049TH
WW10TA046AN WW70TA046TH WW80T634ALE WW81T854ABT WW90T634DLE WW91T4543AE
WW10TP34DSG WW70TA046TT WW80T634ALH WW81T956ASH WW90T634DLH WW91T956ASE
WW10TP34DSX WW70TA049AE WW80T634CHH WW81TA049AE WW90T634DLN WW91T986ASH
WW10TP54DSX WW70TA049AH WW80T634CLE WW81TA049AH WW90T636AHH WW91TA049AE
WW11T604DLE WW70TA049AX WW80T634DHE WW81TA049TE WW90T636ALH WW91TA049TH
WW11T754DBH WW70TA049TE WW80T634DLE WW81TA049TH WW90T654ALH WW92T656CLE
WW11TA046AH WW70TA049TH WW80T634DLH WW82T4041EH WW90T654DHE WW92T736CBT
WW13T734CBH WW71T4042CE WW80T634ALH WW83T554AAW WW90T654DLE WW94T756CBT
WW14T654CLE WW71T4543AE WW80T636CLH WW83T554CAW WW90T654DLH WW95T534CAE
	WW71TA049AE WW80T654ALE WW83TAQ47AH WW90T654DLN WW95T654DLH
	WW71TA049TE WW80T654ALX WW84T734CBT WW90T654DLX WW95T754DBH
	WW71TA049TH WW80T654DHE WW84T954ASH WW90T656AHE WW95T956ASE
	WW7ET4543AE WW80T654DLE WW85T504DAE WW90T656ALE WW95T984DSH
	WW7ET4543AX WW80T654DLH WW85T554DAW WW90T684ALE WW95TA047AE
	WW7QT4543AE WW80T656ALE WW85T654DLH WW90T684DHE WW9ET4543AE
	WW7TT4042EH WW80T684ALE WW85T754DBH WW90T684DLE WW9GT684ALE
	WW7XTA049AH WW80T684ALH WW85T954DSH WW90T684DLH WW9GT754AWH
	WW7TTA049TH WW80T684DHE WW85T984DSH WW90T684DLN WW9TT4543TH
		WW80T684DLE WW85TA047AE WW90T734AWH WW9XT654ALH
		WW80T684DLH WW8ET4543AE WW90T734DBH
		WW80T684DLN WW8ET554AAW
		WW80T734ABH WW8ET754ABH
		WW80T734AWH WW8GT654ALH
		WW80T734DBH WW8TT554AAE
		WW80T734DBT WW8TT554AWH
		WW80T734DWH WW8XT854AWH
		WW80T736ABH WW8XT956ASH

INHALT

1. SICHERHEITSHINWEISE .... 1

1-1. SICHERHEITSHINWEISE 1

2. PRODUKTMERKMALE UND SPEZIFIKATION ....4

2-1. SPEZIFIKATION 4
2-2. VERGLEICH DER SPEZIFIKATION MIT BESTEHENDEN MODELLEN....5
2-3. OPTIONSSPEZIFIKATIONEN....6

3. ZERLEGUNG UND ZUSAMMENBAU....7

3-1. WERKZEUGE FÜR DIE ZERLEGUNG UND DEN ZUSAMMENBAU....7

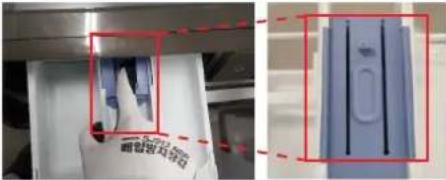

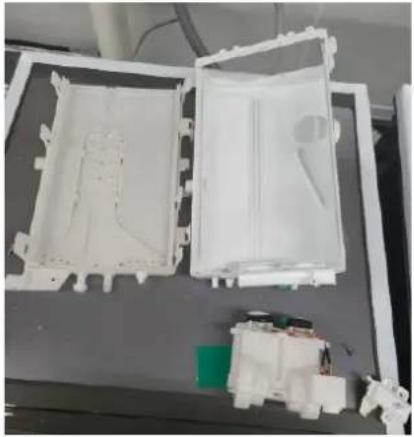

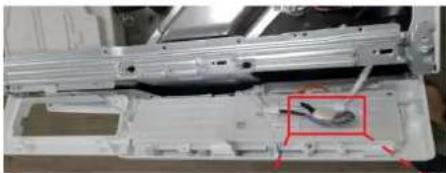

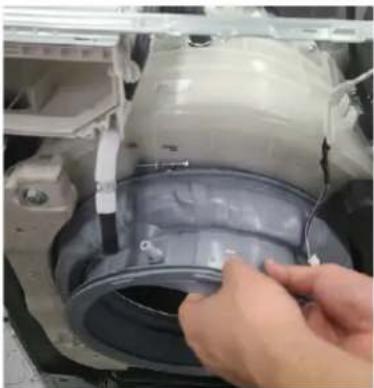

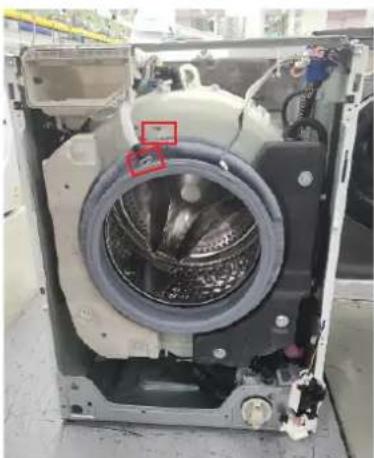

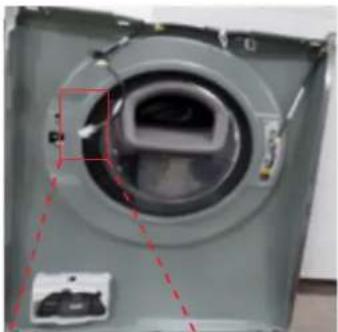

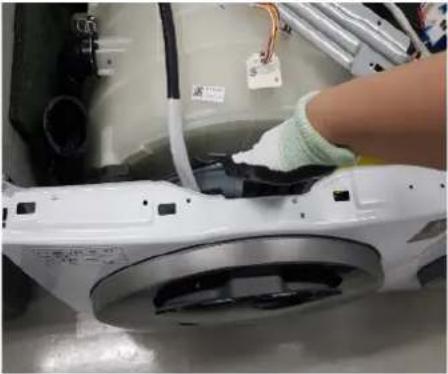

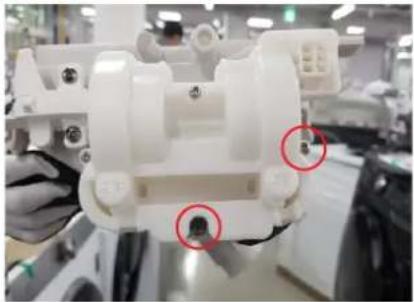

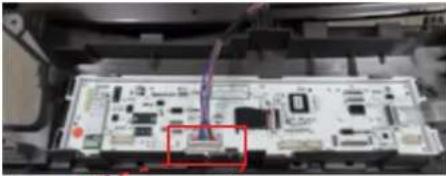

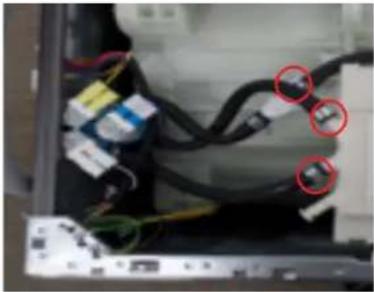

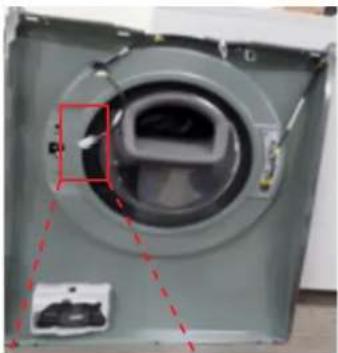

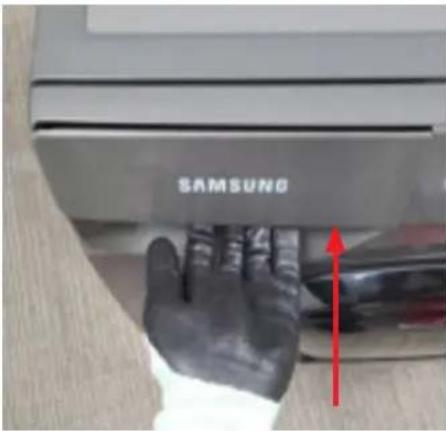

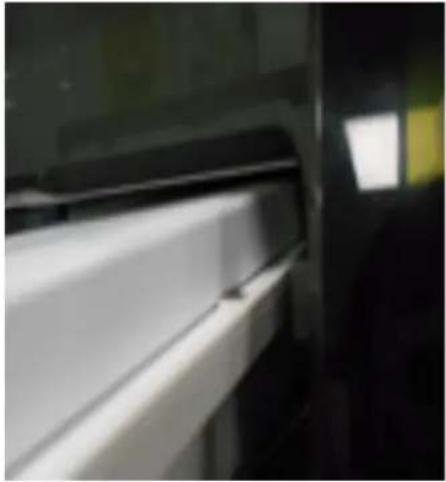

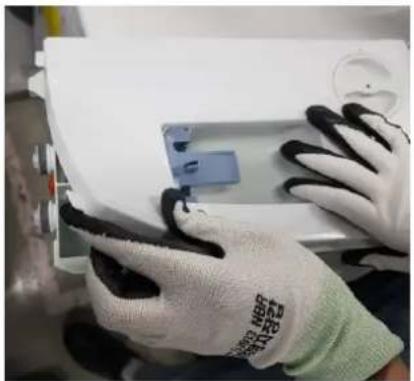

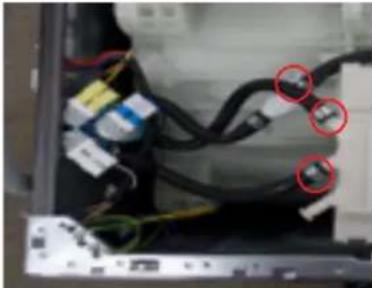

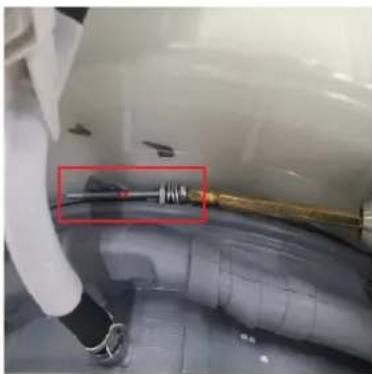

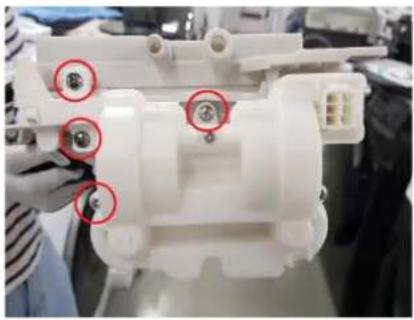

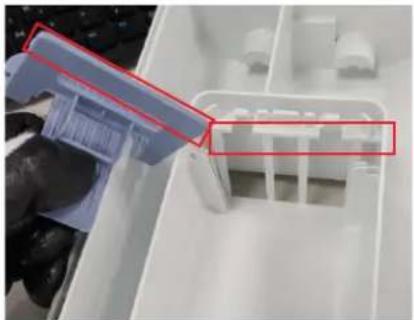

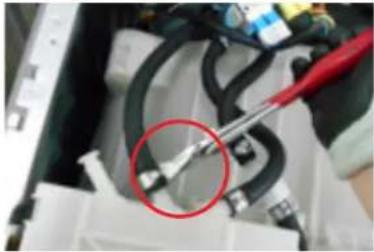

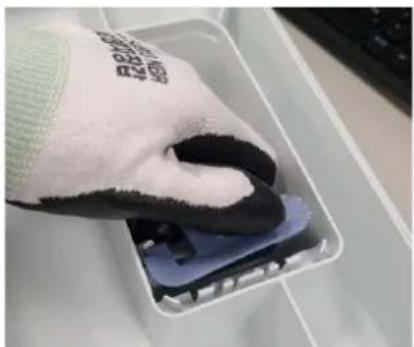

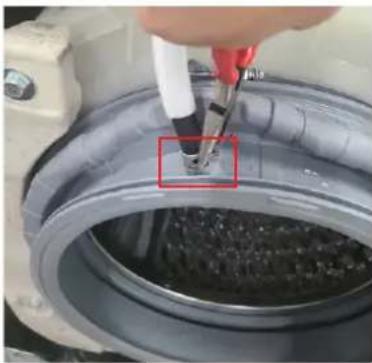

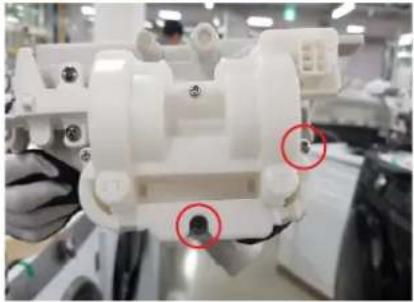

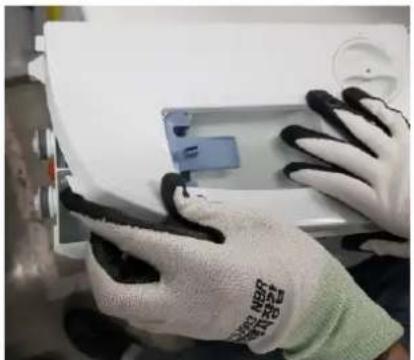

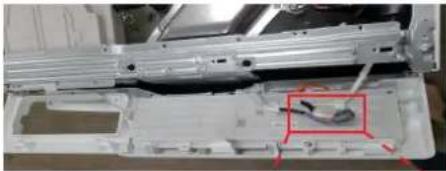

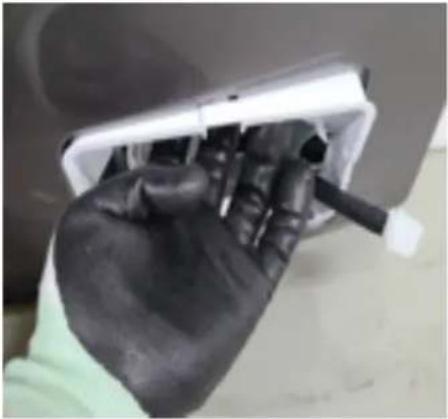

3-2. ZEICHNUNGEN NORMALER ZERLEGUNG 8

4. FEHLERBEHEBUNG ....30

4-1. INFORMATIONSCODE 30
4-2. PROBLEM-KONTROLLPUNKT 35

5. SCHALTPLAN ....36

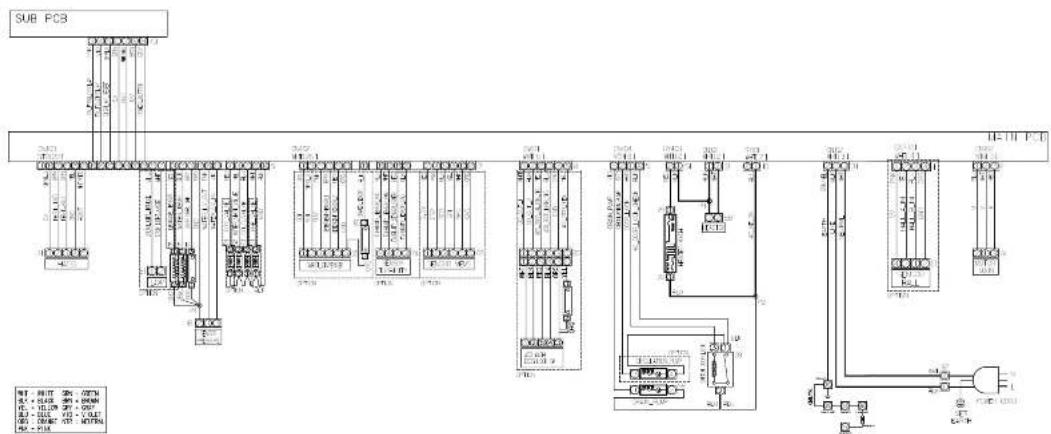

5-1. SCHALTPLAN (EINFACH) 36

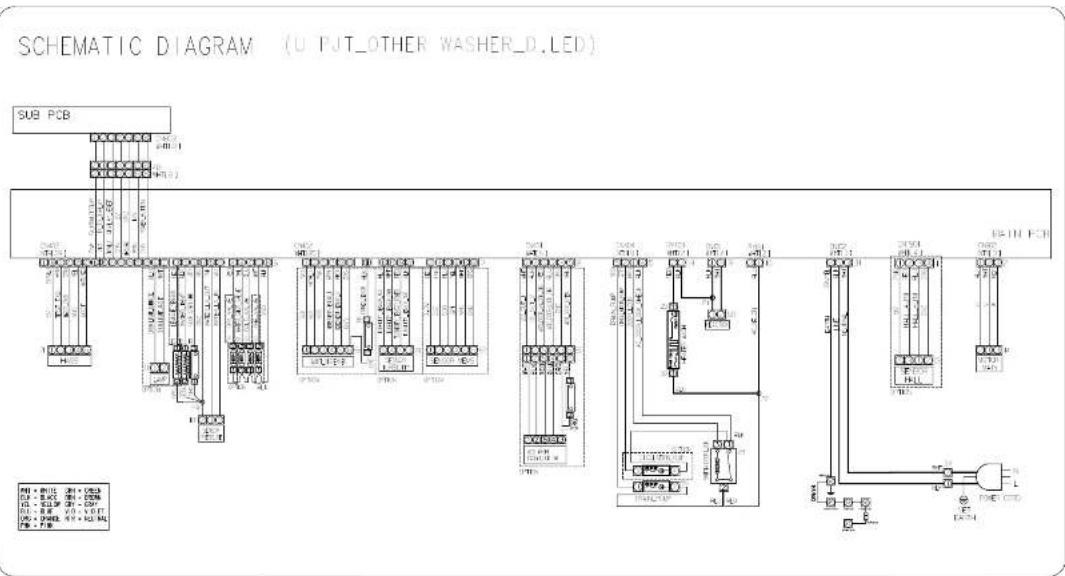

5-2. SCHALTPLAN (LED) 37

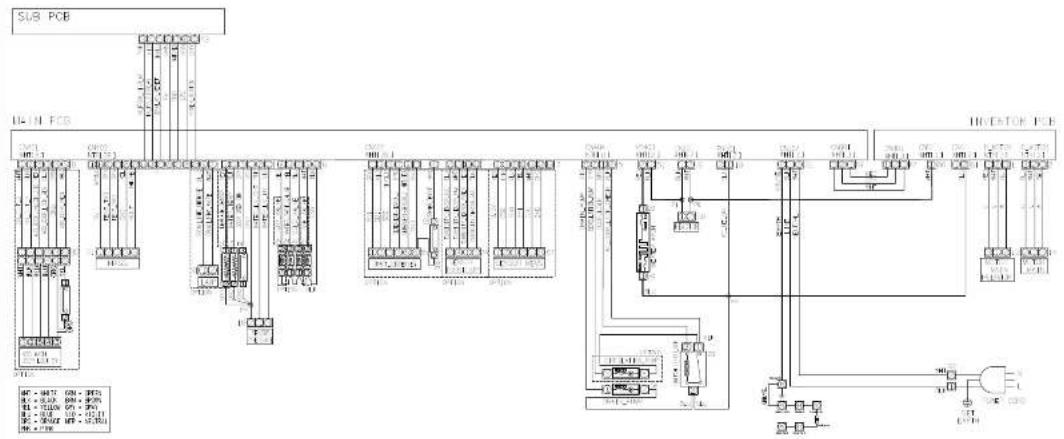

5-3. SCHALTPLAN (Q-DRIVE-ANTRIEB) 38

6. BEZUGSQUELLEN 39

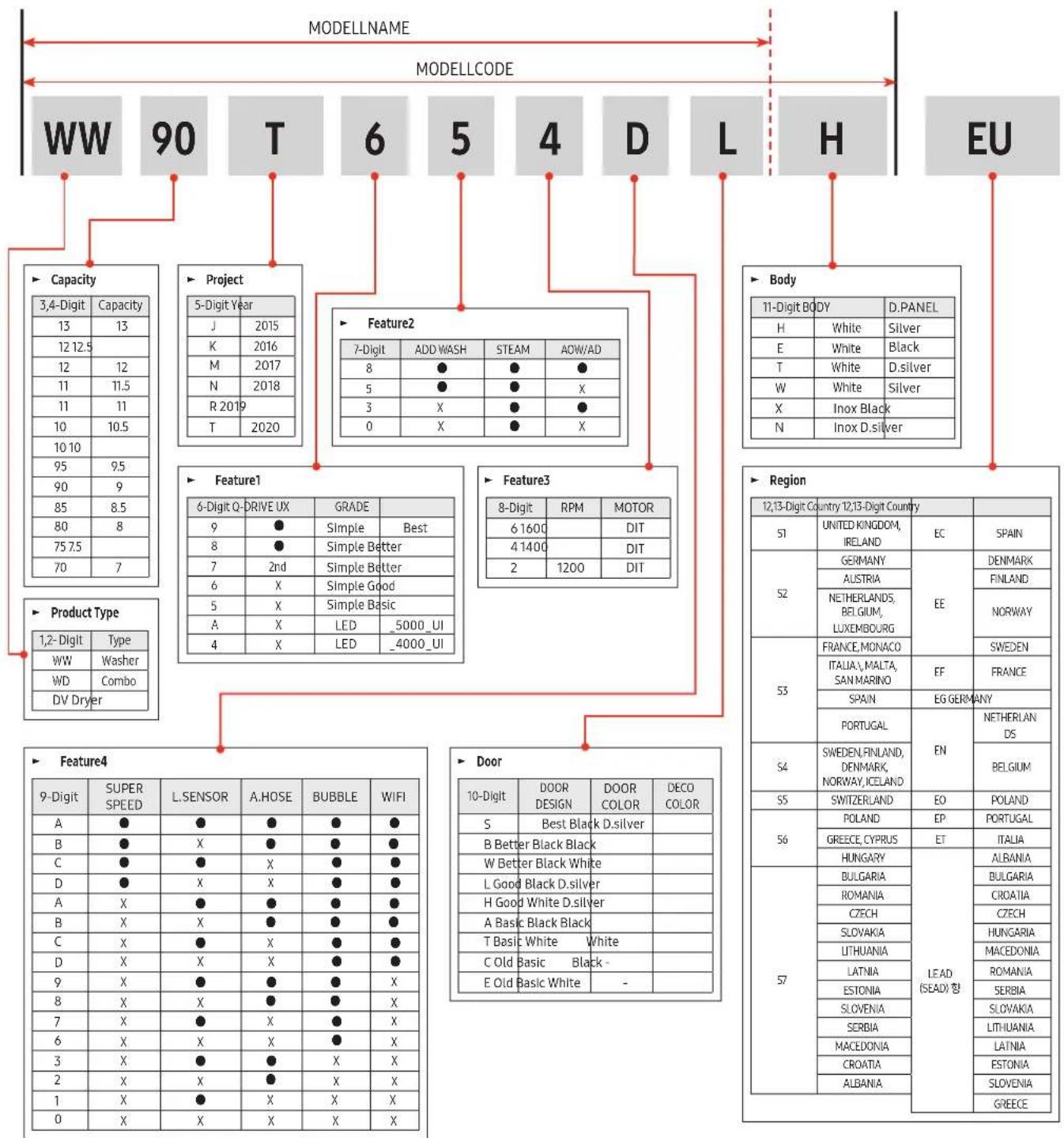

6-1. WW6000T PROJEKTNAME 39
6-2. FACHBEGRIFFE 40

1. SICHERHEITSHINWEISE

1-1. SICHERHEITSHINWEISE

Beachten Sie die nachstehenden Hinweise, um das Produkt korrekt und sicher zu bedienen und mögliche Unfälle und Gefahren während der Wartung zu vermeiden.
In den Sicherheitshinweisen werden zwei Arten von Sicherheitssymbolen verwendet: Warnung und Vorsicht.

WARNUNG

Risiken oder unsichere Vorgehensweise, die zu schweren oder tödlichen Verletzungen führen können. .

VORSICHT

Risiken oder unsichere Vorgehensweise, die zu leichten Verletzungen oder Sachschäden führen können.

Nach einer Reparatur durch einen unbefugten Dienstleister, einer Selbstreparatur oder einer nicht fachkundigen Reparatur des Produkts haftet Samsung nicht für Schäden am Produkt, Verletzungen oder andere Probleme in Hinsicht auf die Produktsicherheit, die durch einen Reparaturversuch des Produkts, ohne dass diese Reparatur- und Wartungsanweisungen genau befolgt werden, zurückzuführen sind. Schäden am Produkt, die durch den Versuch entstanden sind, das Produkt von einer anderen Person als einem von Samsung zugelassenen Dienstleister zu reparieren, sind von der Garantie ausgeschlossen.

WARNUNG

VOR DER WARTUNG

- (Bei der Wartung von elektrischen Teilen oder Kabelbäumen) Vergewissern Sie sich vor der Wartung, dass der Netzstecker gezogen ist.

√ Andernfalls besteht die Gefahr eines Stromschlags

- Empfehlen Sie den Verbrauchern, nicht mehrere Geräte gleichzeitig an eine einzige Steckdose anzuschließen.

√ Es besteht Brandgefahr durch Überhitzung.

- Achten Sie beim Ziehen des Netzkabels aus der Steckdose darauf, den Stecker festzuhalten.

√ Andernfalls kann der Stecker oder die Steckdose beschädigt werden und einen Brand oder einen Stromschlag zur Folge haben.

- Ziehen Sie den Netzstecker aus der Steckdose, wenn die Waschmaschine nicht benutzt wird.

√ Andernfalls kann die Waschmaschine versehentlich in Betrieb geraten.

- Stellen Sie keine Substanzen wie Benzin, Verdünner, Alkohol oder andere brennbare oder explosive Substanzen in die Nähe der Waschmaschine.

√ Es besteht Explosions- und Brandgefahr durch elektrische Funken.

WARNUNG

WÄHREND DER WARTUNG

- Überprüfen Sie, ob der Netzstecker und die Steckdose nicht degradiert, abgeflacht, abgeschnitten oder anderweitig beschädigt sind.

√ Falls sie Beschädigungen aufweisen, ersetzen Sie sie sofort. Andernfalls kann ein Stromschlag oder ein Brand die Folge sein.

- Entfernen Sie Staub oder Fremdkörper vollständig von Gehäuse, Verkabelung und Anschlussteilen.

√ Im Voraus verhindert dies Brandgefahr durch Kriechstrom und Kurzschlüsse.

- Sorgen Sie beim Anschließen von Kabeln dafür, dass diese mit den entsprechenden Anschlüssen verbunden sind, und überprüfen Sie, ob sie ordnungsgemäß angeschlossen sind.

√ Verwenden Sie kein Klebeband anstelle der Anschlüsse, da dies wegen Kriechstrom zu einem Brand führen kann.

- Vergewissern Sie sich vor der Wartung, dass die PBA-Stromanschlüsse entladen sind.

√ Andernfalls besteht die Gefahr eines Stromschlags durch Hochspannung.

- Achten Sie beim Ersetzen der Heizung darauf, die Mutter festzuziehen, nachdem Sie sie in die Heizpatrone eingesetzt haben.

√ Wenn Sie sie nicht in die Heizpatrone eingesetzt wird, berührt sie die Trommel und verursacht Geräusche sowie Leckstrom.

- Reparieren Sie die Waschmaschine nicht ohne Schutzhandschuhe.

√ Dies kann zu Verletzungen führen.

WARNUNG

NACH DER WARTUNG

- Prüfen Sie die Verkabelung.

√ Sorgen Sie dafür, dass die Verkabelung nicht durch scharfe Kanten oder bewegliche Teile beschädigt werden kann.

- Überprüfen Sie, ob Wasser austritt.

√ Führen Sie mit der Waschmaschine einen Testlauf im Standardprogramm durch und prüfen Sie, ob Wasser durch den Bodenabschnitt oder die Rohre austritt.

- Empfehlen Sie den Verbrauchern, von selbständiger Reparatur oder Wartung der Waschmaschine abzusehen.

√ Dies kann zu Verletzungen führen und die Produktlebensdauer verkürzen.

• Sprühen Sie beim Reinigen kein Wasser direkt auf die Waschmaschine.
  √ Dies kann Stromschläge oder Brand zur Folge haben und die Produktlebensdauer verkürzen.

• Stellen Sie keine Behälter mit Wasser oder anderen Flüssigkeiten auf die Waschmaschine.
  √ Wenn das Wasser verschüttet wird, kann dies zu einen Stromschlag oder Brand zur Folge haben. Dies verkürzt auch die Produktlebensdauer.

• Stellen Sie die Waschmaschine nicht an einem Ort auf, an dem sie Schnee oder Regen ausgesetzt ist.
  √ Dies kann Stromschläge oder Brand zur Folge haben und die Produktlebensdauer verkürzen.

• Drücken Sie Steuertasten nicht mit einem scharfen Werkzeug oder Gegenstand.
  √ Dies kann zu einem Stromschlag oder einer Beschädigung des Produkts führen.

• Achten Sie beim Verdrahten eines Kabelbaums darauf, ihn vollständig abzudichten, damit keine Flüssigkeit eindringen kann.
  Seien Sie vorsichtig, wenn Sie die Anschlussstecker abziehen. Wenden Sie keine übermäßige Kraft an, da dies den Anschlussstecker beschädigen kann.

- Überprüfen Sie, ob Rückstände vorhanden sind, die darauf hinweisen, dass Flüssigkeit in die elektrischen Teile oder Kabelbäume gelangt ist.

√ Wenn Flüssigkeit in ein Teil eingedrungen ist, ersetzen Sie dieses oder entfernen Sie die verbleibende Feuchtigkeit vollständig.

- Wenn Sie die Waschmaschine zu Wartungszwecken auf die Rückwand legen müssen, legen Sie eine oder mehrere Stützen auf den Boden und legen Sie Waschmaschine vorsichtig so ab, dass ihre Seite auf dem Boden liegt.

√ Legen Sie es nicht auf die Vorderseite. Dies kann dazu führen, dass Teile der Trommel beschädigt werden.

- An schweren Produkten sollten mindestens zwei Personen arbeiten.

2. PRODUKTMERKMALE UND SPEZIFIKATION

2-1. SPEZIFIKATION

MODELL			WW90T654DLH	WW10T754DBH	WW90T986DSH	WW90T684DLH	WW90T534DAW	WW90T4540AX
Modellname			Frontlader-Waschmaschine
Abmessungen (mm)			600x850x550	600x850x600	600x850x600	600x850x550	600x850x550	600x850x550
Wasserdruck			50 kPa-800 kPa
Nettogewicht (kg)			70 74 75 70	68 68
Wasch- und Schleuderleistung			9 10.5 9 9	9 9
Stromverb rauch	Waschen	220V	150W
		240V	150W
	Waschen und aufheizen	220V	2000W
		240V	2400W
	Schleudern	220V~240V	600W 600W	700W	600W	600W 600W
	PUMPEN		30W
Schleuderumdrehungen			1400	1400	1600	1400	1400	1400

• Bitte besuchen Sie die offizielle Website von Samsung, um die aktuellsten Informationen zu Software und Produktwartung zu erhalten.

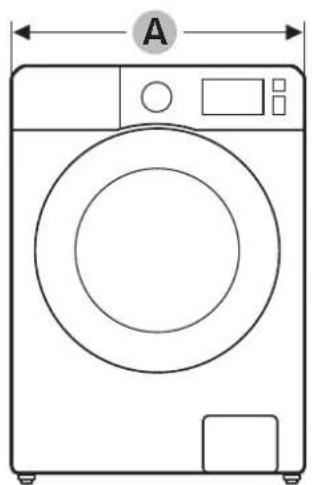

Modell	WW90T654DLH	WW10T754DBH	WW90T986DSH	WW90T684DLH	WW90T534DAW	WW90T4540AX
Breite (A)	600mm
Gesamthöhe (B)	850mm
Tiefe (C)	550mm	600mm	600mm	550mm	550mm	550mm
Tiefe bei um 90° geöffneter Tür (D)	1110mm	1160mm	1160mm	1110mm	1110mm	1110mm

2-2. VERGLEICH DER SPEZIFIKATION MIT BESTEHENDEN MODELLEN

Modellname		WW90T654DLH	WW10T754DBH	WW90T986DSH	WW90T684DLH	WW90T534DAW	WW90T4540AX	WW6500K
Leistung 9 10.5 9 9 9 9 9
Haupt spez	Tromme Ivolumen	63 70.5 65.9 63 63 63 63
	Max U/min	1400 1400	1600 1400 1400	1400 1400 1400
	Motor	DIT DIT	DIT DIT	DIT DIT	BLDC
	Wasser versorgung	Nur kalt	Nur kalt	Nur kalt	Nur kalt	Nur kalt	Nur kalt	Nur kalt
	Wasser ablauf	Pumpe	Pumpe	Pumpe	Pumpe	Pumpe	Pumpe	Pumpe
USP	ECO BUBBLE	●	●	●	●	●	X	●
	Wäsche hinzufügen	●	●	●	●	X	●	●
	Dampf	●	●	●	●	●	●	●
	AOW/AWS	X/X	X/X	●/●	●/X	●/X	X/X	X/X
	Blsen-Einweichen	●	●	●	●	●	X	●
	Super-Geschwindigkeit	●	●	●	●	X	X	●
	Wifi	●	●	●	●	●	X	●
	Q-DRIVE	X	2nd	● X	X	X	X
Design	TÜR Gut		Farbton Tür (bessere)	Farbton Tür (beste)	Gut	Einfach	Einfach	Kristall glanz
	Trommel	Essential Diamond	Swirl+	Swirl+	Essential Diamond	Essential Diamond	Essential Diamond	Diamond
	ANZEIGE	Einfach	Einfach	Einfach	Einfach	Einfach	LED	LED
Abmessungen		600x850x550	600x850x600	600x850x600	600x850x550	600x850x550	600x850x550	600x850x550

2-3. OPTIONSSPEZIFIKATIONEN

NE IN	Einheit Teile-Code Abbildung Beschreibung Menge
1	Schraubenschlüssel	DC60-40146A		Entfernen der Transportschrauben zum Einstellen des Nivellierfußes.	1
2	Wasserschlauch-Baugruppe	DC97-17845A (kalt)DC97-17845B (heiß)		Zum Einrichten der Wasserversorgung.	Nur kalt 1,kalt + Hot 2(★)
3	Wasserschlauch(Wasser Stopp)	DC67-00675A		Zum Einrichten der Wasserversorgung.	1(★)
4	Handbuchbenutzer	DC68-03649A~Z		Zur Erläuterung der Produktbedienung und der Installation	1
5	Kappenfixierer	DC67-00307A		Um die Löcher zu bedecken	3
6	Schlauchaufhänger	DC67-00357A		Um den Ablaufschlauch zu sichern.	1
7	Führungsflüssigkeit	DC61-03510A		Fürflüssiges Waschmittel.	1(★)

Bitte beachten

• (H) wird bei bestimmten Modellen nur unter solchen ohne Wasserversorgungsschläuche geliefert.
- Für den Kunden sind zusätzliche Wasserversorgungs- und Ablaufschläuche in einem Servicecenter erhältlich.
- Bei Einbaumodellen werden der Schraubenschlüssel, die Wasserversorgungs- und Ablaufschläuche nicht mitgeliefert. Sowohl die Wasserversorgungs- als auch die Ablaufschläuche werden während der Montage geliefert.

3. ZERLEGUNG UND ZUSAMMENBAU

3-1. WERKZEUGE FÜR DIE ZERLEGUNG UND DEN ZUSAMMENBAU

Werkzeug Art Bemerkungen
	Schraubkurbel	10mm13mm19mm	Heizung (1), Trommel (12), Fixererschraube (5), Motor (2), Unwuchtausgleich (9)Stoßdämpfer (je 2 Löcher links / rechts), Dämpfer (2), Dämpfer (Reibung 2)Rolle (1)
	Doppelend schlüssel	10mm13mm19mm	Ersetzt durch eine Schraubkurbel rFuß
	Schraubstock		Ein Werkzeug zum Schutz vor Leerdrehungen der Bolzen oder Abrieb durch die Verwendung einer SchraubkurbelFür die Zerlegung der Schleudertrommel
	Sonstige(Schraubendreher, Zange, lange Spitzzange)		Gängiges Wartungswerkzeug
	Drehmomentschlüssel		Das Werkzeug für die Montage von Heizung und Trommel

• Informationen zum Kauf von Teilen und Werkzeugen finden Sie unter http://www.samsung.com/support
• Informationen zum Teilecode finden Sie in der angehängten Datei 'Explosionsz eichnung'

3-2. ZEICHNUNGEN NORMALER ZERLEGUNG

▶ Dies ist eine Tabelle einer normalen Zerlegung, die vom tatsächlichen Produkt abweichen kann.

Benutzen Sie dieses Material als Bezugsquelle für die Zerlegung und den Zusammenbau des Produkts.

■ Zerlegung

Teil Abbildung	Beschreibung
Obere Abdeckung		1. Entfernen Sie mit einem (Kreuzschlitz) Schraubendreher die 2 Schrauben, mit denen die obere Deckplatte an der Rückseite des Geräts befestigt ist.
		2. Ziehen Sie die Abdeckplatte ca. 15 mm zurück und entfernen Sie, indem Sie sie anheben.
Waschmittelbehälter		1. Öffnen Sie den Waschmittelbehälter von Hand

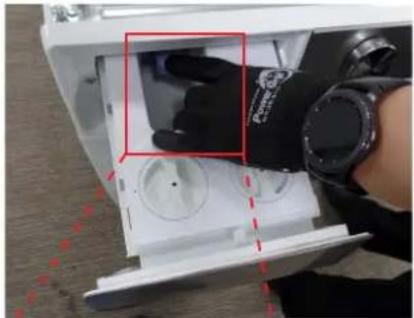

		2. Während Sie den Entriegelungshebel im Innern des Waschmittelbehälters (rotes Kästchen) gedrückt halten, schieben Sie den Waschmittelbehälter heraus..
		3. Ziehen Sie die Spülkappe hoch, um sie zu entfernen.

■ Zusammenbau

Teil Abbildung	Beschreibung
Waschmittelbehälter			1. Decken Sie die Öffnung zu und drücken Sie die Spülkappe auf.
			2. Achten Sie auf die Schiene beim Zusammenbau des Waschmittelbehälters.
			3. Setzen Sie den Waschmittelbehälter in die richtige Richtung ein.

■ Zerlegung

Teil Abbildung	Beschreibung
Waschmittelbehälter (automatische Dosierung)		1. Ziehen Sie den Waschmittelbehälter mit der Hand heraus.
		2. Während Sie den Entriegelungshebel im Innern des Waschmittelbehälters (rotes Kästchen) gedrückt halten, schieben Sie den Waschmittelbehälter heraus.
		3. Nehmen Sie die Abdeckung des Waschmittelbehälters von Hand ab.4. Ziehen Sie die Spülkappe hoch, um sie zu entfernen.

■ Zusammenbau

Teil Abbildung	Beschreibung
Waschmittelbehälter (automatische Dosierung)		1. Decken Sie die Öffnung zu und drücken Sie die Spülkappe auf.2. Setzen Sie die Abdeckung des Waschmittelbehälters von Hand auf.
		3. Achten Sie auf die Schiene beim Zusammenbau des Waschmittelbehälters.
		4. Setzen Sie den Waschmittelbehälter in die richtige Richtung ein.

■ Zerlegung

Teil Abbildung	Beschreibung
Bedienfeld-Baugruppe (einfach)		- Bevor Sie beginnen, nehmen Sie die Abdeckplatte ab und zerlegen den Waschmittelbehälter.1. Entfernen Sie mit einem (Kreuzschlitz) Schraubendreher die 2 Schrauben, mit denen der Waschmittelbehälter und das Bedienfeld befestigt sind.
		2. Entfernen Sie mit einem (Kreuzschlitz) Schraubendreher die Schrauben oben auf der BEDIENFELD-BAUGRUPPE. (3ea)
		3. Nehmen Sie das Bedienfeld und drücken Sie leicht auf das Schubfachgehäuse, um den Haken zu entfernen, und ziehen Sie das Bedienfeld nach oben, um es auseinanderzunehmen.∅ Achten Sie darauf, den Haken nicht zu brechen.
		4. Halten Sie die BEDIENFELD-BAUGRUPPE während Sie sie nach oben ziehen, und ziehen Sie die Anschlussklemme ab, um sie zu entfernen. Drücken Sie auf den Haken, während Sie die Anschlussklemme entfernen.

■ Zusammenbau

Teil Abbildung	Beschreibung
Bedienfeld-Baugruppe (einfach)ATTENTION OBSERVÄRECUITORS FOR HABEURI ELECTRÄSICATIE SENNUTHE ENGENES		1. Schließen Sie die Anschlussklemme von Hand an. Schauen Sie sich den Haken an und platzieren Sie ihn an der richtigen Stelle.∅ Achten Sie darauf, den Haken nicht zu brechen.∅ Vergewissern Sie sich, dass der Kabelbaum nicht in anderen Teilen hängen bleibt.
		2. Montieren Sie den Haken des Schubfachgehäuses und drehen Sie die Schrauben oben an der BEDIENFELD-BAUGRUPPE mit einem (Kreuzschlitz) Schraubendreher ein.
		3. Drehen Sie mit einem (Kreuzschlitz) Schraubendreher die 2 Schrauben ein, mit denen der Waschmittelbehälter und das Bedienfeld befestigt sind.

■ Zerlegung

Teil Abbildung	Beschreibung
Bedienfeld-Baugruppe(LED)		- Bevor Sie beginnen, nehmen Sie die Abdeckplatte ab und zerlegen den Waschmittelbehälter.1. Entfernen Sie mit einem (Kreuzschlitz) Schraubendreher die 2 Schrauben, mit denen der Waschmittelbehälter und das Bedienfeld befestigt sind.
		2. Entfernen Sie mit einem (Kreuzschlitz) Schraubendreher die Schrauben oben auf der BEDIENFELD-BAUGRUPPE. (3ea)
		3. Nehmen Sie das Bedienfeld und drücken Sie leicht auf das Schubfachgehäuse, um den Haken zu entfernen, und ziehen Sie das Bedienfeld nach oben, um es auseinanderzunehmen.∅ Achten Sie darauf, den Haken nicht zu brechen.
		4. Halten Sie die BEDIENFELD-BAUGRUPPE während Sie sie nach oben ziehen, und ziehen Sie die Anschlussklemme ab, um sie zu entfernen. Drücken Sie auf den Haken, während Sie die Anschlussklemme entfernen.

■ Zusammenbau

Teil Abbildung	Beschreibung

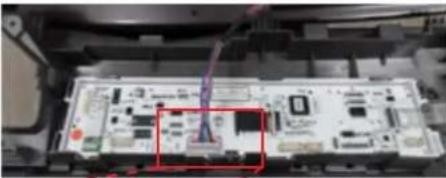

Bedienfeld-Baugruppe(LED)		1. Schließen Sie die Anschlussklemme von Hand an. Schauen Sie sich den Haken an und platzieren Sie ihn an der richtigen Stelle.∅ Vergewissern Sie sich, dass der Kabelbaum nicht in anderen Teilen hängen bleibt.
		2. Montieren Sie den Haken des Schubfachgehäuses und drehen Sie die Schrauben oben an der BEDIENFELD-BAUGRUPPE mit einem (Kreuzschlitz) Schraubendreher ein.∅ Achten Sie darauf, den Haken nicht zu brechen.
		3. Drehen Sie mit einem (Kreuzschlitz) Schraubendreher die 2 Schrauben ein, mit denen der Waschmittelbehälter und das Bedienfeld befestigt sind.

■ Zerlegung

Teil Abbildung	Beschreibung
Gehäuse des Waschmittelbehälters		Bevor Sie beginnen, nehmen Sie die Abdeckplatte ab und bauen das Bedienfeld aus.1. Entfernen Sie die 4 Schrauben, um die Rahmenplatte mit einem (Kreuzschlitz) Schraubendreher zu zerlegen.
		2. Entfernen Sie den Bandring. (Jeweils 2)Achten Sie darauf, den Schlauch nicht kaputt zu machen.
Gehäuse des Waschmittelbehälters		3. Trennen Sie das Wasserschlauchventil mit einer langen Spitzange.
		4. Ziehen Sie das Schubfachgehäuse tief heraus, indem Sie die Haken auf beiden Seiten mit den Händen drücken. Zerlegen Sie das Wasserventil, um es vollständigen zu herauszunehmen. Achten Sie darauf, den Haken nicht zu brechen.
Gehäuse des Waschmittelbehälters (automatische Dosierung)		1. Drehen Sie mit einem (Kreuzschlitz) Schraubendreher die 6 Schrauben heraus, mit denen die Pumpe befestigt ist. Zerlegen Sie das Wasserventil, um es vollständigen zu herauszunehmen.
		2. Ziehen Sie das Schubfachgehäuse tief heraus, indem Sie die Haken auf beiden Seiten mit den Händen drücken. Zerlegen Sie das Wasserventil, um es vollständigen zu herauszunehmen
Gehäuse des Waschmittelbehälters (automatische Dosierung)		1. Setzen Sie das Schubfachgehäuse tief ein, indem Sie die Haken auf beiden Seiten mit den Händen drücken.
		2. Drehen Sie mit einem (Kreuzschlitz) Schraubendreher die 6 Schrauben ein, mit denen die Pumpe befestigt ist.

■ Zusammenbau

Teil Abbildung	Beschreibung
Gehäuse des Waschmittelbehälters		1. Setzen Sie das Schubfachgehäuse tief ein, indem Sie die Haken auf beiden Seiten mit den Händen drücken.∅ Achten Sie darauf, den Schlauch nicht kaputt zu machen.

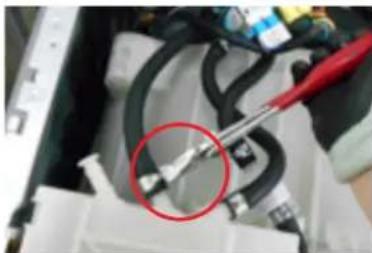

		2. Bauen Sie das Wasserschlauchventil mit einer langen Spitzange wieder ein.∅ Achten Sie darauf, den Haken nicht zu brechen.∅ Achten Sie darauf, dass die Schläuche eingeführt sind und montieren Sie die Klemme und die Bandringe richtig. Bei falscher Montage besteht die Gefahr von Lecks oder schwächerer Leistung.
Gehäuse des Waschmittelbehälters		3. Setzen Sie die Bandringe ein. (Jeweils 2)Achten Sie darauf, dass die Schläuche eingeführt sind und montieren Sie die Klemme und die Bandringe richtig. Bei falscher Montage besteht die Gefahr von Lecks oder schwächerer Leistung.
		4. Entfernen Sie die 4 Schrauben, um die Rahmenplatte mit einem (Kreuzschlitz) Schraubendreher zu zerlegen.

■ Zerlegung

Teil Abbildung	Beschreibung
Gehäusefront			Bevor Sie beginnen, nehmen Sie die Abdeckplatte ab zerlegen den Waschmittelbehälter und bauen das Bedienfeld aus.∅ Achten Sie darauf, die Türmanschette nicht zu zerreißen.1. Nehmen Sie mit einer langen Spitzange einen der Ringe an der Drahtmanschette auf, die die Feder und die Drahtenden verbinden. Trennen Sie dann die Drahtmanschette vom RAHMENFRONT und trennen Sie die Türmanschette.
			2. Entfernen Sie mit einem (Kreuzschlitz) Schraubendreher die 2 Schrauben, mit denen die TÜRVERRIEGELUNG befestigt ist.
			3. Ziehen Sie die Anschlussklemme ab (die blaue Box befindet sich an der Klemmenposition), indem Sie auf den blauen Kreis drücken und mit einem (Kreuzschlitz) Schraubendreher 2 Schrauben entfernen, mit denen die Rahmenfront befestigt ist.
			4. Drücken Sie auf die eingekreiste Stelle, um den Filterdeckel zu öffnen.
			5. Entfernen Sie mit einem (Kreuzschlitz) Schraubendreher die 3 Schrauben, mit denen die Unterseite der RAHMENFRONT befestigt ist.
Gehäusefront			6. Nehmen Sie den Filterdeckel von Hand ab.7. Drücken Sie auf den Haken, um mit einem (Flach-)Schraubendreher den Filterdeckel aus der Führung zu entfernen.∅ Achten Sie darauf, den Haken nicht zu brechen.
			8. Ziehen Sie den Filterführung in Ihre Richtung.
			9. Heben Sie die Rahmenfront an, um sie auseinanderzunehmen.
Hintere Abdeckung			Lösen Sie mit einem (Kreuzschlitz) Schraubendreher 6 Schrauben (je nach Modell können 4 vorhanden sein), die die Rückabdeckung festhalten.Entfernen Sie die Rückabdeckung, indem Sie sie nach oben schieben.(Schieben Sie beim Zusammenbau die Rückabdeckung nach unten.)

■ Zerlegung

Teil Abbildung	Beschreibung
Tür-Baugruppe		Bevor Sie beginnen, nehmen Sie die Abdeckplatte ab,Waschmittelbehälter, bauen das Bedienfeld und die Gehäusefront.1. Entfernen Sie den Draht, indem Sie die 3 Haken mit einer langen Spitzzange abziehen.
		2. Ziehen Sie die Anschlussklemme ab und entfernen Sie die Halter mit einer langen Spitzzange.
		3. Entfernen Sie 2 Schrauben, die die Türbaugruppe halten. Entfernen Sie die Tür, indem Sie sie leicht anheben.

■ Zusammenbau

Teil Abbildung	Beschreibung
Tür-Baugruppe			1. Führen Sie die Anschlussklemme durch das größte Loch und montieren Sie 3 Haken wie auf den Abbildungen dargestellt.
			2. Montieren Sie die Tür mit Rahmenfront, indem Sie die beiden Haken anbringen und mit einem (Kreuzschlitz) Schraubendreher die 2 Schrauben eindrehen, mit denen die Türbaugruppe befestigt ist.
			3. Montieren Sie die 3 Haken manuell.
			4. Stecken Sie Anschlussklemme ein und montieren die Halter. √ Vergewissern Sie sich, dass der Kabelbaum nicht in anderen Teilen hängen bleibt.

■ Zerlegung

Teil Abbildung	Beschreibung
Türverriegelungsschalter			Bevor Sie beginnen, nehmen Sie die Abdeckplatte ab, Waschmittelbehälter und bauen das Bedienfeld aus.1. Öffnen Sie die Tür. Entfernen Sie die Drahtmanschette und entfernen Sie die Rahmenfront.
			2. Entfernen Sie 2 Schrauben mit einem (Kreuzschlitz) Schraubendreher.
			3. Entfernen Sie die Abdeckung der Türverriegelung, indem Sie vorsichtig mit einem (Flach-)Schraubendreher auf das im roten Kasten abgebildete Teil drücken.
			4. Ziehen Sie die Anschlussklemmen ab. (Jewells 2)

■ Zusammenbau

Teil Abbildung	Beschreibung
Türverriegelungsschalter			1. Stecken Sie die Anschlussklemmen ein. (Jeweils 2)Z Vergewissern Sie sich, dass der Kabelbaum nicht in anderen Teilen hängen bleibt.
			2. Montieren Sie die Abdeckung der Türverriegelung, indem Sie vorsichtig mit der Hand auf das im roten Kasten abgebildete Teil drücken.Z Vergewissern Sie sich, dass der Kabelbaum nicht in anderen Teilen hängen bleibt.
			3. Drehen Sie die 2 Schrauben mit einem (Kreuzschlitz) Schraubendreher ein. (Jeweils 2)4. Montieren Sie die Drahtmanschette und die Rahmenfront. Wenn die Drahtmanschette nach dem Zusammenbau lose ist oder nicht richtig an der richtigen Position (5 Uhr oder 7 Uhr) eingebaut ist, kann Wasser austreten.

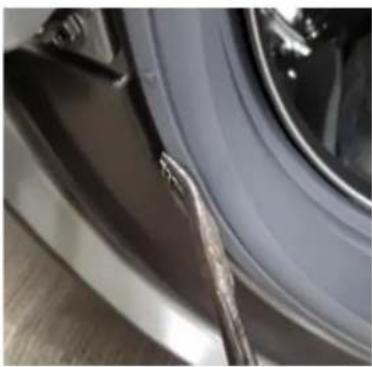

■ So öffnen Sie die verschlossene Tür mit Gewalt

Teil Abbildung	Beschreibung

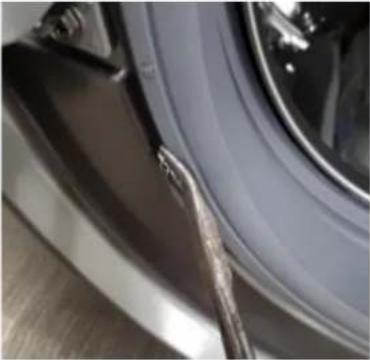

Türverriegelungsschalter		Bevor Sie beginnen, nehmen Sie zuerst die Abdeckplatte ab1. Drücken Sie mit der Hand auf die Türverriegelung. (Die Stelle, die Sie drücken müssen, wird im Bild mit dem Pfeil angezeigt.)

■ Zerlegung

Teil Abbildung	Beschreibung
Dichtung		Bevor Sie beginnen, nehmen Sie die Abdeckplatte ab,Waschmittelbehälter, bauen das Bedienfeld und die Gehäusefront.1. Entfernen Sie den Schlauch und die Klemme mit einer langen Spitzzange und lösen Sie die Schraube mit einem (Kreuzschlitz) Schraubendreher.
		2. Ziehen Sie Dichtung in Ihre Richtung.∅ Achten Sie darauf, die Türmanschette nicht zu zerreißen.

■ Zusammenbau

Teil Abbildung	Beschreibung

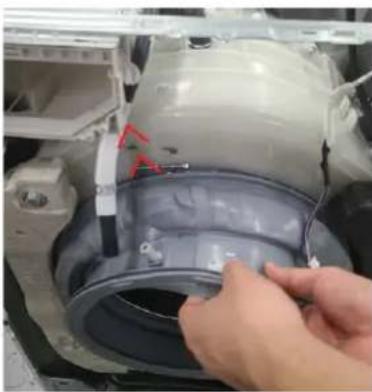

Dichtung		1. Montieren Sie die Dichtung mit Trommel von Hand. Dichtung und Wanne haben Drelecksteil, stellen Sie sicher, dass sie richtig passen.
		2. Montieren Sie den Schlauch und die Klemme mit einer langen Spitzange und ziehen Sie die Schraube mit einem (Kreuzschlitz) Schraubendreher fest.

4. FEHLERBEHEBUNG

4-1. INFORMATIONSCODE

Wenn ein anormaler Zustand auftritt, ertönt eine Melodie und zeigt Informationscodes, wie in den folgenden Informationen dargestellt, an. Codes werden angezeigt, bis der Fehler gelöscht wurde.

Nr. Informationsart		INFORMATIONS Code	Ursachen Korrekturmaßnahmen
1 Wasserstand 1C			- Der Teil des Schlauchs, an dem sich der Wasserstandsensor befindet, ist beschädigt (durchstoßen).- Der Schlauch ist mit Fremdkörpern verstopft.- Der Schlauch ist geknickt.- Auf den Einführteil des Luftschlauchs wurde zu viel Schmiermittel aufgetragen.- Schlauchbetätigungsfehler (gelöst).- Teilefehler (fehlerhaftes innere Verlötung).- Die Klemme des Wasserstandsensors ist gelöst.- Haupt-PBA-Fehler.	Fehler des Wasserstandsensors.Die Klemme des Wasserstandsensors ist gelöst.Der Teil des Schlauchs, an dem sich der Wasserstandsensor befindet, ist geknickt.Haupt-PCB-Fehler.
2 Motor		3C	- Die PBA-Anschlussklemme ist nicht angeschlossen.- Der SpinNet-Motor wurde nicht betätigt.- Die innere Motorspule ist beschädigt (kurzgeschlossen oder unterbrochen)- Fremdmaterial (eine Schraube) ist in den Motor eingedrungen.	Waschmotorfehler.Überprüfen Sie den Waschmotoranschluss.Rotor-/Statorfehler des Waschmotors.Haupt-PCB-Fehler.
		3C1	- Motor durch zu große Wäscheladung überlastet (keine Erkennung)- PBA-Fehler
		3C2	- Motorantriebsfehler aus PBA: Instabiler Relaisbetrieb, usw.
		3C3	- Die Anschlussklemme der Haupt-PBA ist nicht eingesteckt.- Die DD-Motorabdeckung ist nicht angebracht.
		3C4	- Die PCB-Gehäuseklemme ist nicht angeschlossen.- PBA-Fehler- DD-Motorfehler
3	Wasserversorgung	4C	- Fremdkörper gelangen in das Wasserversorgungsventil.- Die Anschlussklemme des Wasserversorgungsventils ist nicht angeschlossen. (Draht getrennt)- Die Warmwasser- und Spülanschlüsse sind falsch miteinander verbunden.- Dies tritt auf, wenn die PCB-Anschlussklemme vom Ablaufschlauch zum Waschmittelbehälter nicht angeschlossen ist. Überprüfen Sie, ob der transparente Schlauch geknickt oder gerissen ist.- Dies geschieht, wenn der Wasserdruck schwach ist, mit einer gewissen Zeitverzögerung.- Dies geschieht, wenn das Wasserventil in der Wintersaison einfriert.	Fehler des Wasserversorgungsventils.Haupt-PCB-Fehler.Gefrieren im Winter.
		4C2	- Die Wassertemperatur wird in den Woll- oder Dessous-Programmen als höher als 50°C gemessen.	-
4 Wasserablauf 5C			- Das Pumpenmotorlaufrad ist im Innern beschädigt.- Die Teile werden mit einer falschen Spannung (220 V → 110 V) versorgt.- Teilefehler- Dies geschieht durch Gefrieren im Winter.- Der Ablaufschlauch ist verstopft. (Einspritzfehler, Fremdkörper)- Mit Fremdkörpern verstopft:- Gummiband, Geldscheine, Baumwolle, Haarnadeln, Münzen. - Die Anschlussklemme der Wasserpumpe ist nicht eingesteckt.	•Ablaufpumpenfehler.• Gefrieren im Winter.• Prüfen Sie das Innere der Ablaufpumpe.• Haupt-PCB-Fehler.
5 Kommunikation Wechsel		strom	- Die Signale zwischen den Neben- und Haupt-PBAs werden aufgrund eines Kommunikationsfehlers nicht erkannt.- Überprüfen sorgfältig Sie die Anschlussverbindungen zwischen den Neben- und Haupt-PBAs. → Achten Sie auf falsche oder lose Anschlüsse, usw.- Entfernen Sie die Abdeckung der Sub-PBA C und prüfen Sie, ob die Verlötung fehlerhaft ist.	• Fehler bei der Signalerkennung de Haupt- und Neben-PCB.• Drahtverbindungsfehler zwischen Haupt- und Neben-PCB.
6	SCHALTER (Hauptrelais)	BC2	- Eine andere Taste als die Ein-/Aus-Taste wird ständig gedrückt gehalten (länger als 30 Sekunden).- Verformung eines inneren Kunststoffspritzteils.- Eine Schraube der Sub-PBA-Baugruppe ist zu fest angezogen.	• Wenn die Ein-/Aus-Taste gedrückt wird.• Wenn eine andere Taste als die Ein-/Aus-Taste gedrückt wird.• Haupt-PCB-Relaisfehler.
7 KÜHLUNG	CC		- Wenn die Wassertemperatur größer oder gleich 55°C ist, wird dieser Code angezeigt, wenn die Maschine kein Wasser ablässt. (Grund: Es ist nicht sicher, dass heißes Wasser abgelassen wird, da es bei Berührung verbrennen kann.- Temperatursensorfehler oder unsachgemäße Benutzung.	• Prüfen Sie den Wäschetemperatursensor.• B eschreibung der Produkthaftpflicht – Unfallverhütung.
8	TÜR	dC	- Ein Schaltkontaktfehler aufgrund einer Verformung des Türhakens.- Wenn die Tür mit Gewalt gezogen wird.- Dies tritt bei heißen Wäschen auf, weil die Tür aufgrund eines Druckunterschieds von internen Temperaturschwankungen gedrückt wird.- Schalter-Kontaktfehler wegen der LID TC "L" Umwandlung.	• Türverriegelungsfehler.•Ablaufpumpenfehler.• Motorfehler des Trockenkanallüfters.• Haupt-PCB-Fehler.
		dC1	- Die Anschlussklemme der Türverriegelung ist falsch eingesteckt.- Die Anschlussklemme der Türverriegelung ist defekt.- Dies tritt aufgrund einer geringen Isolierung der Verdrahtungsbaugruppe auf.- Haupt-PCB-Fehler.
		dC2	- Dies tritt auf, wenn die Ein-/Aus-Taste ständig ein- und ausgeschaltet wird und zu viel Wärme erzeugt wird (Dieser Fehler ist schwer zu reproduzieren.)
9 HEIZUNG		HC - Die HC1	Wäscheheizung ist kurzgeschlossen oder hat einen getrennten Draht.- In der Wäscheheizung in der Trommel ist ein Fehler aufgetreten (Kontaktfehler, Temperatursensorfehler)- Wenn der Wasserstandsensor ohne Wasser arbeitet, weil Wasser gefroren ist, oder aus einem anderen Grund, und der unten betätigte Temperatursensor unten wird aktiviert, um eine Überhitzung der Wäscheheizung zu verhindern, und Temperaturen zwischen 100°C und 150°C erkennt, schaltet die Waschmaschine die Eingangsspannung ab.	Heizungsfehler.Roter Temperatursensor in der Mitte der Trockenheizung.Dampffunktionsfehler.Gefrieren im Winter.
		HC2	- Dieser Fehler tritt auf, wenn der rote Temperatursensor in der Mitte der Trockenheizung arbeitet (bei einer Temperatur über 145°C). : Korrekturmaßnahme - Drücken Sie leicht auf die Taste in der Mitte.Die Waschmaschine wird normal starten.Wenn die Temperaturerfassung aufgrund einer Funktionsverschlechterung instabil wird, können Sie als Alternative den Temperatursensor austauschen.
10 Wasserleck		LC LC1	- Fehler der Heizungsbetätigung. (deplatziert)- Der Luftschlauch ist deplatziert und während des Schleuderzyklus tritt Wasser aus.- Die Trommel hinten am Befestigungsteil der Sicherheitsschrauben ist kaputt.- Wasser tritt mit Schaumbildung an der Vorderseite aufgrund von zu viel Waschmittel aus.- Wasser tritt aus, weil der Verbindungsschlauch zum Waschmittelbehälter falsch angeschlossen ist.- Der Filterdeckel der Ablasspumpe ist falsch eingesetzt.- Der Ablaufschlauch weist Wasserlecks auf.- Die Halteschrauben des Kondensationsschachts sind verschlissen.- Die Düsenmanschette ist in die entgegengesetzte Richtung eingesetzt oder die Gummiverpackung wurde ausgelassen.- Wasser tritt aus, weil die Schrauben, die die Trommel hinten und vorne an Ort und Stelle halten, falsch befestigt sind.- Der Lecksensor ist defekt.	Suchen Sie nach Wasserlecks.DVCASE-Fremdkörper sind vorhanden.Innenlecks im Schlauch und Problem durch verformte Teile.
11 ÜBERLAUF		OC OF	- Wasser wird kontinuierlich zugeführt, da die Wasserstanderkennung nicht funktioniert.- Da der Ablaufschlauch verstopft ist und ein Einspritzfehler (in einem engen Bereich) vorliegt, funktioniert die Wasserstanderkennung nicht und es wird kontinuierlich Wasser zugeführt.- Wasser wird wegen Frost kontinuierlich zugeführt oder weil sich Fremdkörper im Wasserversorgungsventil befinden.- Dies kann auftreten, wenn der Sensor defekt ist oder der Druckschlauch verstopft oder beschädigt ist.	Fehler des Wasserstandsensors.Gefrieren im Winter.
12	Temperatursensor	TC1	- Die Wäscheheizung in der Trommel arbeitet fehlerhaft. (Kontaktfehler, Temperatursensorfehler)- Der Stecker ist falsch oder gar nicht angeschlossen.- Wenn der Wasserstandsensor ohne Wasser arbeitet, weil Wasser gefroren ist, oder aus einem anderen Grund, und der unten betätigte Temperatursensor unten wird aktiviert, um eine Überhitzung der Wäscheheizung zu verhindern, und Temperaturen zwischen 100°C und 150°C erkennt, schaltet die Waschmaschine die Eingangsspannung ab.	Prüfen Sie den Wäschetemperatursensor.Prüfen Sie den Trockentemperatursensor.Prüfen Sie den Trocken-Kondensationstemperatursensor.Probleme durch einen Haupt-PCB-Fehler.Probleme durch Gefrieren im Winter.
		TC2	- Der Temperatursensor für die Schachtbaugruppe des Lüftergehäuses ist defekt. (Sensorfehler wie ein interner Kurzschluss oder eine Kabeltrennung).- Der Stecker ist nicht richtig positioniert oder weist einen Kontaktfehler auf.
		TC3	- Dies tritt auf, wenn der Kondensationstemperatursensor des Schachts geöffnet ist.- Dies tritt auf, wenn am Kondensationstemperatursensor des Schachts ein Kabel abgezogen oder kurzgeschlossen ist.
13	UNWUCHTA USGLEICH	UA	- Überprüfen Sie die Wäsche, da Wäsche diesen Fehler verursacht.- Finden Sie den Grund für die Unwucht und beheben Sie sie wie in der Bedienungsanleitung angegeben.	Dies wird von Wäsche verursacht.
14 Strom		UC(9C)	- Stromzustandsfehler.- Dies geschieht, wenn Unter- oder Überspannung zugeführt wird.- Es wird ein Verlängerungskabel oder Steckeradapter verwendet.- Haupt-PBA-Fehler (manchmal)	Prüfen Sie die Stromversorgung, Polarität und Spannung.Wählen Sie einen Heißwasch- oder Trockenzyklus (nur WD) und messen Sie die beim Aufheizen zugeführte Spannung. (Der Fehler tritt auf, wenn Unterspannung erkannt wird.)* Sicherheit Sorgen Sie dafür, dass sichere Arbeitsverfahren, die beim Testen von unter Spannung stehenden Geräten eingehalten werden.Überprüfen Sie, ob ein Steckdosenadapter verwendet wird.Haupt-PCB-Fehler (manchmal).
15 MEMS-PBA 8C - Fehler		in der MEMS-PBA	oder Datenfehler erkannt.	Überprüfen Sie die Drahtverbindungen. Ersetzen Sie Drähte falls erforderlich.Überprüfen Sie die Drahtverbindungen.Ersetzen Sie die MEMS-PBA.Hauptfehler im PBA-Kabelanschluss oder Fehlfunktion des Silber-Nanoteils der PBA. Ersetzen Sie Drähte falls erforderlich.
16 AddWash		DDC	- Schaltkontaktfehler aufgrund einer Beschädigung der AddWash-Türverriegelung.- Wenn die AddWash-Tür mit Gewalt gezogen wird.- Dies tritt bei heißen Wäschen auf, weil die AddWash-Tür aufgrund eines Druckunterschieds von internen Temperaturschwankungen gedrückt wird.- Schalter-Kontaktfehler wegen der LID TC “L” Umwandlung.	• AddWash-Türverriegelungsfehler• Haupt-PCB-Fehler.
		DC3	- Die Anschlussklemme der AddWash-Türverriegelung ist falsch eingesteckt.- Die Anschlussklemme der AddWash-Türverriegelung ist defekt.- Dies tritt aufgrund einer geringen Isolierung der Verdrahtungsbaugruppe auf- Haupt-PCB-Fehler.	• AddWash-Türverriegelungsfehler.• Haupt-PCB-Fehler.
17	Waschmittel Waschmittelbehälter-Motor	6C	- Einschränkung des automatischen Waschmittel-Abgabemotors.- Verdrahtung des automatischen Waschmittel-Abgabemotors.- Automatischer Waschmittel-Abgabemotors läuft nicht.	• Überprüfen Sie den Motorbetrieb, indem Sie die Wäschetaste drücken, wenn Sie den automatischen Waschmittelspender einsetzen.• Falls kein Betrieb erfolgt, wechseln Sie die ABLAUFPMPE.
18	Auto Dispense Waschmittela bgabe	6C1	- Der Zuführstopp des Waschmittelmotors wird erkannt.	Überprüfen Sie das Kabel und ersetzen Sie es gegebenenfalls.1. Prüfen Sie die Drahtverbindung2. Tauschen Sie die Pumpenbaugruppe aus.
		6C2	- Der Nicht-Betrieb des Waschmittelmotors wird erkannt.
		6C3	- Der Zuführstopp des Weichspülermotors wird erkannt.
		6C4	- Der Nicht-Betrieb des Weichspülermotors wird erkannt.
		6C5 - Fehler des Motorbewegungssensors.
		6C6 - Fehler des Waschmittelstandsensors.
		6C7 - Fehler des Weichspülerstandsensors.

4-2. PROBLEM-KONTROLLPUNKT

PROBLEM LÖSUNG
Die Waschmaschine startet nicht.	Vergewissern Sie sich, dass die Waschmaschine angeschlossen ist.Sorgen Sie dafür, dass die Tür richtig geschlossen ist.Prüfen Sie, ob der Wasserhahn geöffnet ist.Tippen Sie erneut auf Start oder drücken Sie die Start- / Pause-Taste
Die Wasserversorgung ist unzureichend oder es wird kein Wasser zugeführt.	Drehen Sie den Wasserhahn vollständig auf.Vergewissern Sie sich, dass der Wasserversorgungsschlauch nicht gefroren ist.Stellen Sie sicher, dass der Wasserversorgungsschlauch nicht geknickt oder verstopft ist.Reinigen Sie den Filter am Wasserversorgungsschlauch.
Die Waschmaschine vibriert stark oder macht Geräusche.	Vergewissern Sie sich, dass die Waschmaschine auf einem ebenen Boden aufgestellt ist. Wenn der Boden nicht eben ist, justieren Sie mit den Nivellierfüßen nach.Entfernen Sie die Transportschrauben.Stellen Sie sicher, dass die Waschmaschine keine anderen Gegenstände berührt.Sorgen Sie dafür, dass die Wäscheladung ausgeglichen ist.
Die Waschmaschine lässt kein Wasser ab und / oder schleudert nicht.	Stellen Sie sicher, dass der Ablaufschlauch auf dem gesamten Weg zum Ablaufsystem gerade ausgerichtet ist.Vergewissern Sie sich, dass der Schmutzfilter nicht verstopft ist.
Die Tür lässt sich nicht öffnen.	Drücken Sie die Start / Pause-Taste, um die Waschmaschine anzuhalten.Die Tür bleibt verschlossen, solange die Waschmaschine nach einem Heizvorgang noch heiß ist.Das Lösen des Türverriegelungsmechanismus kann einige Sekunden dauern.
Prüfen des Knopfes. • bC tritt auf. Siehe bC-Fehlerbehebung
Kann ich die AddWash-Tür jederzeit öffnen?	Die Tür hinzufügen kann nur geöffnet werden, wenn die entsprechende Anzeige erscheint. In den folgenden Fällen lässt sie sich jedoch nicht öffnen:- Wenn die Wassertemperatur über 55°C liegt oder die Trocknung im Gange ist, wenn sich die Trommel dreht sowie an jedem Punkt des ECO-Trommelreinigungszyklus.- Wenn Sie aus Sicherheitsgründen die Kindersicherung e instellen.- Wenn der Trommelwasch- oder Trommeltrocknungszyklus läuft und keine zusätzliche Wäsche beinhaltet

5. SCHALTPLAN

5-1. SCHALTPLAN (EINFACH)

- Dieses Dokument darf nicht ohne die Befugnis von Samsung verwendet werden.

BEZUGSINFORMATIONEN

BLK BLACK
BLU BLUE
GRN GREEN
GRY GRAY
NTR NATURAL
ORG ORANGE
PNK PINK
RED RED
SKYBLUE/SKYBLUE
VID VIOLET
WHT WHITE
YEL YELLOW

SCHEMATIC DIAGRAM (U PJT_OTHER WASHER_SIMPLE UX)

SUB PCB 1247 1248 1249 1250 1251 1252 1253 1254 1255 1256 1257 1258 1259 1260 1261 1262 1263 1264 1265 1266 1267 1268 1269 1270 1271 1272 1273 1274 1275 1276 1277 1278 1279 1280 1281 1282 1283 1284 1285 1286 1287 1288 1289 1290 1291 1292 1293 1294 1295 1296 1297 1298 1299 1300 1301 1302 1303 1304 1305 1306 1307 1308 1309 1310 1311 1312 1313 1314 1315 1316 1317 1318 1319 1320 1321 1322 1323 1324 1325 1326 1327 1328 1329 1330 1331 1332 1333 1334 1335 1336 1337 1338 1339 1340 1341 1342 1343 1344 1345 1346 1347 1348 1349 1350 1351 1352 1353 1354 1355 1356 1357 1358 1359 1360 1361 1362 1363 1364 1365 1366 1367 1368 1369 1370 1371 1372 1373 1374 1375 1376 1377 1378 1379 1380

5-2. SCHALTPLAN (LED)

- Dieses Dokument darf nicht ohne die Befugnis von Samsung verwendet werden.

BEZUGSINFORMATIONEN

BLK BLACK
BLU BLUE
GRN GREEN
GRY GRAY
NTR NATURAL
ORG ORANGE
PNK PINK
RED RED
SKYBLUE/SKYBLUE
VID VIOLET
WHT WHITE
YEL YELLOW

SCHEMATIC DIAGRAM (U PUT_OTHER WASHER_D.LED) SUB PCB P01 - BUL 201 + P02 P02 - BCL 201 + P03 P03 - BCL 201 + P04 P04 - BCL 201 + P05 P05 - BCL 201 + P06 P06 - BCL 201 + P07 P07 - BCL 201 + P08 P08 - BCL 201 + P09 P09 - BCL 201 + P10 P10 - BCL 201 + P11 P11 - BCL 201 + P12 P12 - BCL 201 + P13 P13 - BCL 201 + P14 P14 - BCL 201 + P15 P15 - BCL 201 + P16 P16 - BCL 201 + P17 P17 - BCL 201 + P18 P18 - BCL 201 + P19 P19 - BCL 201 + P20 P20 - BCL 201 + P21 P21 - BCL 201 + P22 P22 - BCL 201 + P23 P23 - BCL 201 + P24 P24 - BCL 201 + P25 P25 - BCL 201 + P26 P26 - BCL 201 + P27 P27 - BCL 201 + P28 P28 - BCL 201 + P29 P29 - BCL 201 + P30 P30 - BCL 201 + P31 P31 - BCL 201 + P32 P32 - BCL 201 + P33 P33 - BCL 201 + P34 P34 - BCL 201 + P35 P35 - BCL 201 + P36 P36 - BCL 201 + P37 P37 - BCL 201 + P38 P38 - BCL 201 + P39 P39 - BCL 201 + P40 P40 - BCL 201 + P41 P41 - BCL 201 + P42 P42 - BCL 201 + P43 P43 - BCL 201 + P44 P44 - BCL 201 + P45 P45 - BCL 201 + P46 P46 - BCL 201 + P47 P47 - BCL 201 + P48 P48 - BCL 201 + P49 P49 - BCL 201 + P50 P50 - BCL 201 + P51 P51 - BCL 201 + P52 P52 - BCL 201 + P53 P53 - BCL 201 + P54 P54 - BCL 201 + P55 P55 - BCL 201 + P56 P56 - BCL 201 + P57 P57 - BCL 201 + P58 P58 - BCL 201 + P59 P59 - BCL 201 + P60 P60 - BCL 201 + P61 P61 - BCL 201 + P62 P62 - BCL 201 + P63 P63 - BCL 201 + P64 P64 - BCL 201 + P65 P65 - BCL 201 + P66 P66 - BCL 201 + P67 P67 - BCL 201 + P68 P68 - BCL 201 + P69 P69 - BCL 201 + P70 P70 - BCL 201 + P71 P71 - BCL 201 + P72 P72 - BCL 201 + P73 P73 - BCL 201 + P74 P74 - BCL 201 + P75 P75 - BCL 201 + P76 P76 - BCL 201 + P77 P77 - BCL 201 + P78 P78 - BCL 201 + P79 P79 - BCL 201 + P80 P80 - BCL 201 + P81 P81 - BCL 201 + P82 P82 - BCL 201 + P83 P83 - BCL 201 + P84 P84 - BCL 201 + P85 P85 - BCL 201 + P86 P86 - BCL 201 + P87 P87 - BCL 201 + P88 P88 - BCL 201 + P89 P89 - BCL 201 + P90 P90 - BCL 201 + P91 P91 - BCL 201 + P92 P92 - BCL 201 + P93 P93 - BCL 201 + P94 P94 - BCL 201 + P95 P95 - BCL 201 + P96 P96 - BCL 201 + P97 P97 - BCL 201 + P98 P98 - BCL 201 + P99 P99 - BCL 201 + P9A

5-3. SCHALTPLAN (Q-DRIVE-ANTRIEB)

- Dieses Dokument darf nicht ohne die Befugnis von Samsung verwendet werden.

BEZUGSINFORMATIONEN

BLK BLACK
BLU BLUE
GRN GREEN
GRY GRAY
NTR NATURAL
ORG ORANGE
PNK PINK
RED RED
SKYBLUE/SKYBLUE
VID VIOLET
WHT WHITE
YEL YELLOW

SCHEMATIC DIAGRAM (U PJT_Q-WASHER)
        D["Component 1: NPN-1, NPN-2, NPN-3, NPN-4, NPN-5, NPN-6, NPN-7, NPN-8, NPN-9, NPN-10"]
        D --> E["Component 2: NPN-1, NPN-2, NPN-3, NPN-4, NPN-5, NPN-6, NPN-7, NPN-8"]
        D --> F["Component 3: NPN-1, NPN-2, NPN-3, NPN-4, NPN-5, NPN-6"]
        D --> G["Component 4: NPN-1, NPN-2, NPN-3, NPN-4, NPN-5, NPN-6"]
        D --> H["Component 5: NPN-1, NPN-2, NPN-3, NPN-4, NPN-5, NPN-6"]
        D --> I["Component 6: NPN-1, NPN-2, NPN-3, NPN-4, NPN-5, NPN-6"]
    end
    subgraph Investor PCB
        J["Component 1: NPN-1, NPN-2, NPN-3, NPN-4, NPN-5, NPN-6"]
        J --> K["Component 2: NPN-1, NPN-2, NPN-3, NPN-4, NPN-5, NPN-6"]
        J --> L["Component 3: NPN-1, NPN-2, NPN-3, NPN-4, NPN-5, NPN-6"]
        J --> M["Component 4: NPN-1, NPN-2, NPN-3, NPN-4, NPN-5, NPN-6"]
        J --> N["Component 5: NPN-1, NPN-2, NPN-3, NPN-4, NPN-5, NPN-6"]
        J --> O["Component 6: NPN-1, NPN-2, NPN-3, NPN-4, NPN-5, NPN-6"]
    end
    P["Power Supply"] --> Q["Ground"]

6. BEZUGSQUELLEN

6-1. WW6000T PROJEKTNAME
        A["WW 90 T 6 5 4 D L H EU"]
    end

    subgraph Capacity
        B["3,4-Digit Capacity"]
        C["13 12 12 11 10 95 90 85 80 75 70"]
    end

    subgraph Project
        D["5-Digit Year"]
        E["J 2015 K 2016 M 2017 N 2018 R 2019 T 2020"]
    end

    subgraph Feature2
        F["7-Digit ADD WASH STEAM AOW/AD"]
        G["8 ● ● X"]
        H["5 ● ● X"]
        I["3 X ● ●"]
        J["0 X ● X"]

    end

    subgraph Feature1
        K["6-Digit Q-DRIVE UX GRADE"]
        L["9 ● Simple Best"]
        M["8 ● Simple Better"]
        N["7 2nd Simple Better"]
        O["6 X Simple Good"]
        P["5 X Simple Basic"]
        Q["A X LED _5000_UI"]
        R["4 X LED _4000_UI"]

    end

    subgraph Feature3
        S["8-Digit RPM MOTOR"]
        T["6 1600 DIT"]
        U["4 1400 DIT"]
        V["2 1200 DIT"]

    end

    subgraph Region
        W["UNITED KINGDOM, IRELAND EC SPAIN"]
        X["GERMANY EE DENMARK FINLAND NORWAY"]
        Y["NETHERLANDS, BELGIUM, LUXEMBOURG"]
        Z["FRANCE, MONACO SWEDEN FRANCE"]
        AA["ITALIA, MALTA, SAN MARINO SPAIN EG GERMANY"]
        AB["PORTUGAL EN NETHERLANDS BELGIUM"]
        AC["SWEDEN FINLAND, DENMARK, NORWAY, ICELAND"]
        AD["SWITZERLAND EO POLAND"]
        AE["POLAND EP PORTUGAL"]
        AF["GREECE, CYPRUS ET ITALIA"]
        AG["HUNGARY LEAD (SEAD) CH ALBANIA"]
        AH["BULGARIA BULGARIA"]
        AI["ROMANIA CROATIA CZECH"]
        AJ["SLOVAKIA HUNGARIA MACEDONIA"]
        AK["LITHUANIA MACEDONIA ROMANIA SERBIA"]
        AL["SLOVENIA LITHUANIA LATNIA"]
        AM["MACEDONIA CROATIA ALBANIA"]
    end

    subgraph Feature4
        AN["9-Digit SUPER SPEED L.SENSOR A.HOSE BUBBLE WIFI"]
        AO["A ● ● X ● ● ●"]
        AP["B ● X X ● ● ●"]
        AQ["C ● ● X X ● ●"]
        AR["D ● X X X ● ●"]
        AS["A X ● ● ● ● ●"]
        AT["B X X ● ● ● ●"]
        AU["C X ● X ● ● ●<br>D X X X X ● ●"]
        AV["X X X X ● ●"]
        AW["X X X X X"]
    end

    subgraph Door
        AX["10-Digit DOOR DESIGN DOOR COLOR DECO COLOR"]
        AY["S Best Black D.silver"]
        AZ["B Better Black Black"]
        BA["W Better Black White"]
        BB["L Good Black D.silver"]
        BC["H Good White D.silver"]
        BD["A Basic Black Black"]
        BE["T Basic White White"]
        BF["C Old Basic Black -<br>E Old Basic White -"]

    end

6-2. FACHBEGRIFFE

1. Ablaufpumpe Die Pumpe, die das Wasser aus der Waschmaschine abführt, während diese läuft.
2. Heizung	Die Heizung befindet sich in der Waschmaschinentrommel. Sie erwärmt das Wasser, um die Wascheffizienz zu erhöhen.
3. Türverriegelung	Erkennt, ob die Waschmaschinentür geöffnet oder geschlossen ist. Wenn die Tür geöffnet ist, während die Waschmaschine läuft, wird der Zyklus vorübergehend angehalten.

SAMSUNG

GSPN (GLOBALES NETZWERK DER SERVICEPARTNER)

Gebiet Website
Europa, GUS, mittlerer Osten und Afrika	gspn1.samsungcsportal.com
Asien gspn2.samsungcsportal.com
Nord- und Lateinamerika gspn3.samsungcsportal.com
China china.samsungportal.com

Dieses Servicehandbuch ist Eigentum von Samsung Electronics Co., Ltd Jede unbefugte Verwendung des Handbuchs kann nach geltenden internationalen und / oder nationalen Vorschriften strafrechtlich verfolgt werden.

© 2020 Samsung Electronics Co., Ltd. Alle Rechte vorbehalten.

Gedruckt in Korea
