BEDIENUNGSANLEITUNG FLASH EGO

3 Einführung / Vorwort 6

4 Sicherheitshinweise 7

5 Lieferumfang / Verpackungsinhalt 8

6 Einbauanleitung 9

6.1 Voraussetzungen feststellen....9

6.1.1 Fahrzeug....9

6.1.2 Mobiltelefon....9

6.1.3 Muting (Radio-Stumm-Schaltung) 9

6.1.4 Nachrüsten der EGO FLASH bei bereits installierter Funkwerk Freisprechanlage 9

6.1.5 Zusatzlautsprecher / Telefonanschluss des Autoradios 9

6.1.6 Line-In am Autoradio 10

6.2 Verbauorte....10

6.2.1 Kabellängen prüfen 10

6.2.2 Auswahl des Montageortes für die Elektronikbox.... 10

6.2.3 Auswahl des Montageortes für das Mikrofon 11

6.2.4 Auswahl des Montageortes für das Bedienteil mit integriertem Display.... 11

6.3 Einbau 12

6.3.1 Elektronikbox befestigen.... 12

6.3.2 Mikrofon befestigen 12

6.3.3 Bedienteil mit integriertem Display befestigen 13

6.4 Anschlusskonzept....13

6.4.1 Allgemein 13

6.4.2 EGO Mute Kabel 14

6.5 Installation des ISO-Anschlusskabels....15

6.5.1 Prüfung der Mute-Eingänge.... 15

6.5.2 Kontrolle der Installation 18

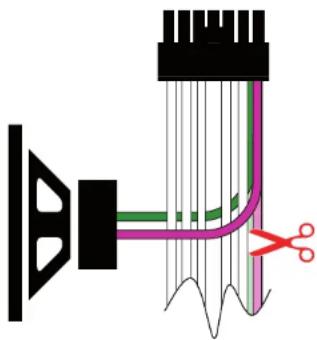

6.5.3 Externer Zusatzlautsprecher....18

6.6 Anschluss der Komponenten an die Elektronikbox....19

6.7. Anschluss des EGO iDapter's an die Elektronikbox 21

7 Bedienungsanleitung....22

7.1 Funktionen 22

7.1.1 Funktionsübersicht 22

7.2 Symbole 23

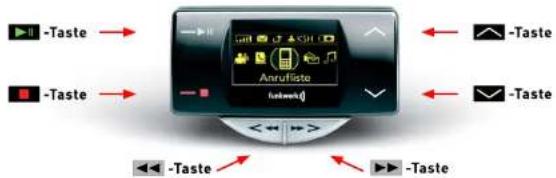

7.2.1 Tastenfunktionen 23

7.2.2 Symbole der Statusleiste 24

7.4 Inbetriebnahme 26

7.4.1 Über die Bluetooth® Technologie 26

7.4.2 Einschalten / Ausschalten 26

7.4.3 Bluetooth® PIN eingeben 26

7.4.4 Freisprechmodus (Handsfree-Profit) 27

7.4.5 Automatisches Verbinden....27

7.4.6 Anrufen 27

7.5 Die Menüs 29

7.5.1 Benutzerverwaltung 32

7.5.2 Einstellungen 33

7.5.3 iPod 18 Player 35

7.5.4 Musik Player 36

7.5.5 Telefonbuch 37

7.5.6 Ruflisten 38
7.5.7 Nachrichten....38
7.6 Sprachsteuerung....39
8 Softwareaktualisierung....42
9 Service 43
10 Zubehör und Ersatzteile 46
10.1 Anschlusskonzept des EGO Mute Kabel....47
11 Technische Daten 49
12 Zulassungen....49
13 Konformitätserklärung 50
14 Hotline....51

Abbildungsverzeichnis

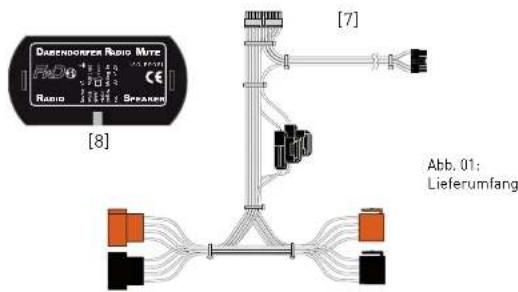

Abb. 01: Lieferumfang....8

Abb. 02: Senderichtung Bluetooth ^5 -Antenne .....10

Abb. 03: Verbauort Elektronikbox....11

Abb. 04: Einbauort Mikrofon....11

Abb. 05: Einbaumaße Elektronikbox 12

Abb. 06: Anschluss Mini-ISO-Stecker....13

Abb. 07: ISO-Profi Box....14

Abb. 08: EGO Mute Kabel....14

Abb. 09: Installationsvorgang....15

Abb. 10: Pin-Belegung typabhängig....16

Abb. 10a: Steckerbelegung....16

Abb. 10b: Anschluss System ....16

Abb. 11: Pin-Belegung typabhängig (EGO Mute Kabel)....17

Abb. 11a: Steckerbelegung EGO Mute kabel....17

Abb. 11b: Anschluss System EGO Mute Kabel....17

Abb. 12a/b: Ansicht nach Kabeltausch....18

Abb. 13: Externer Zusatzlautsprecher....19

Abb. 14: Anschluss Elektronikbox....20

Abb. 14a: Anschluss EGO iDapter 21

Abb. 15: Statusleiste....24

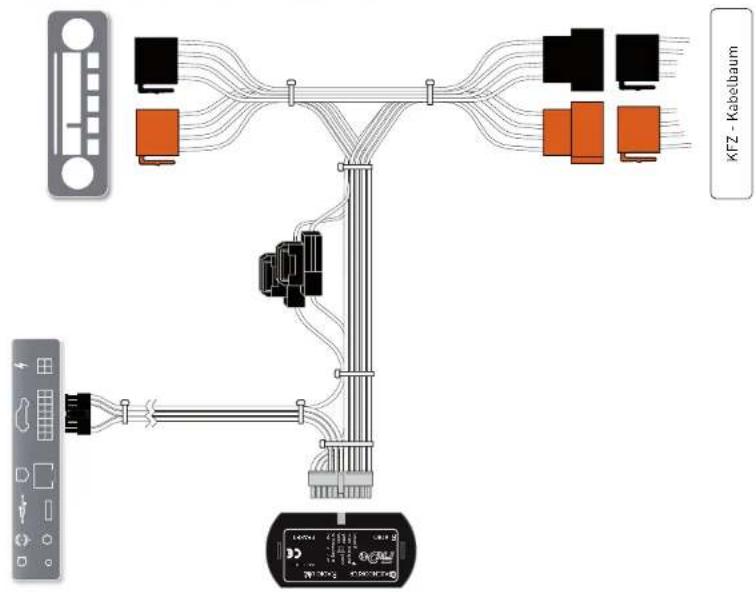

Abb. 16: Anschlusskonzept EGO Mute Kabel 47

Einführung / Vorwort3

Herzlichen Glückwunsch zu Ihrem neuen EGO!

Ob Sie im Telefonbuch blättern, SMS-Kurznachrichten lesen oder die Musikwiedergabe steuern – kombiniert mit der intuitiven Bedienung ist EGO FLASH der praktische Allrounder mit gestochen scharfem OLED-Display. Dank handlichem Format und edlem Design ein echtes „Highlight“ für Ihr Fahrzeug.

Der Einbau der EGO FLASH in das Fahrzeug erfordert spezielle Kenntnisse und Fähigkeiten. Wir empfehlen daher, den Einbau in einer Fachwerkstatt vornehmen zu lassen.

Bitte versichern Sie sich vor dem Einbau in Ihr Fahrzeug, dass Ihr Mobiltelefon korrekt mit der EGO FLASH zusammenarbeitet. Fragen Sie ggf. Ihren Händler oder Ihre Fachwerkstatt. Gern steht Ihnen auch unser Service für Auskünfte zur Verfügung. Weiterführende Informationen zur Kompatibilität mit verschiedenen Mobiltelefonen finden Sie auf unserer Homepage.

Sicherheitshinweise4

1. Unsachgemäßer Einbau – Unsachgemäßer Einbau kann zu Schäden am Gerät oder am Fahrzeug führen! Für den Einbau der EGO FLASH sind spezielle Kenntnisse und Fähigkeiten erforderlich. Es wird dringend empfohlen, den Einbau in einer Fachwerkstatt durchführen zu lassen.
2. Verletzungsgefahr – Ungeeignete Einbaustellen können Verletzungen bei einem Verkehrsunfall verursachen oder Sicherheitseinrichtungen unwirksam machen. Beachten Sie die Hinweise im Kapitel „Einbau“!
3. Verletzungsgefahr / Materialschäden – Beim Aushebeln von Verkleidungen kann spitzes oder scharfes Werkzeug zu Verletzungen und Materialschäden führen. Hebeln Sie Teile vorsichtig aus. Üben Sie keinen direkten Druck auf Anschlusskabel aus.
4. Beeinträchtigung der Verkehrssicherheit – Unaufmerksamkeit kann zu gefährlichen Verkehrssituationen führen. Auch im Freisprechen müssen Sie Ihre Aufmerksamkeit stets auf das Verkehrsgeschehen richten. Verzichten Sie in schwierigen Situationen gegebenenfalls auf ein Telefonat!
5. Beschädigung des Airbags – Wird ein falscher Einbauplatz gewählt, kann der Airbag beschädigt oder in seiner Funktion beeinträchtigt werden. Bringen Sie die Komponenten außerhalb des Wirkungsbereichs der Airbags an!
6. Isolationsschäden – Beschädigte Isolierungen können zu Geräteschäden führen. Die Kabel dürfen in verlegtem Zustand nicht auf Zug beansprucht werden. Führen Sie die Kabel so, dass sie nicht gequetscht werden oder scheuern.
7. Schäden durch Verpolung oder Kurzschluss – Falsch angeschlossene Kabel oder Kurzschluss können zu schweren Geräteschäden führen. Bevor Sie die Installation beginnen, ist unbedingt die Autobatterie abzuklemmen.
8. Beschädigung wichtiger Fahrzeugteile – Beim Bohren von Befestigungslöchern oder Eintreiben von Blechschrauben können wichtige Fahrzeugteile oder Leitungen beschädigt werden. Achten Sie auf ausreichende Baufreiheit auch hinter den Schrauben- und Bohrlöchern!
9. Beeinflussung der Bordelektronik – Trotz hoher Abstrahlungssicherheit kann es bei unsachgemäßem Einbau zu Beeinflussungen der Bordelektronik kommen. Beachten Sie die Hinweise des Fahrzeugherstellers!
10. Bestimmungsgemäßer Gebrauch – Die EGO FLASH ist ausschließlich für den Gebrauch mit Bluetooth®-Mobiltelefonen und A2DP-Geräten in Kraftfahrzeugen bestimmt.
11. Schäden durch falsche Ersatzteile – Falsche Ersatz- oder Austauschteile können zu Störungen führen. Verwenden Sie nur die im Abschnitt „Ersatzteile und Zubehör“ aufgeführten Teile!
12. Beeinträchtigung der Verkehrssicherheit – Zu Ihrer eigenen Sicherheit nehmen Sie bitte keine Koppelprozedur vor, während Sie fahren!

Lieferumfang / Verpackungsinhalt5

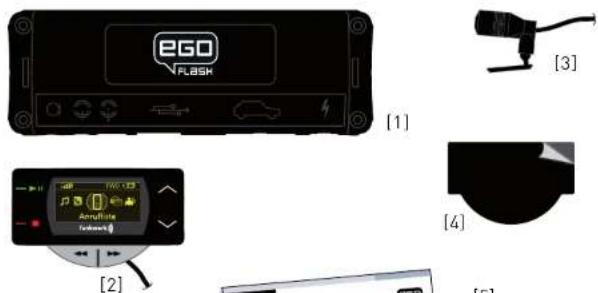

Liefervariante 1

[1] Elektronikbox
[2] Bedienteil mit integriertem OLED-Display
[3] Mikrofon
[4] Klebepad
[5] Quick Guide / Sicherheitshinweise

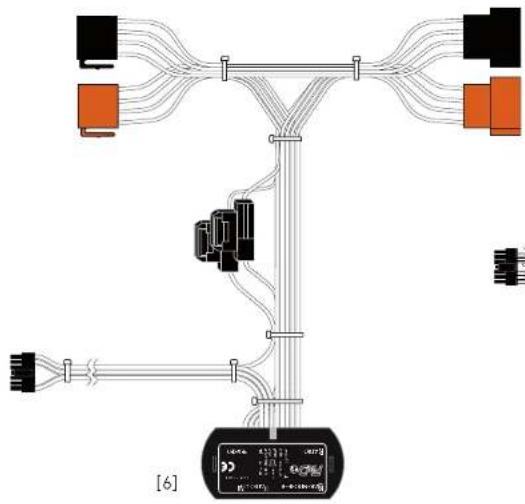

[6] ISO-Adapterkabel

Liefervariante 2

[1] Elektronikbox
[2] Bedienteil mit integriertem OLED-Display
[3] Mikrofon
[4] Klebepad
[5] Quick Guide / Sicherheitshinweise

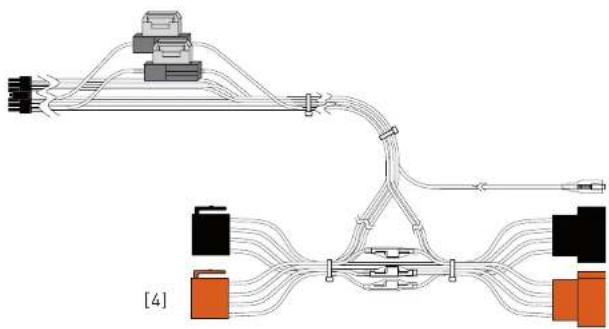

[7] EGO Mute Kabel
[8] ISO-Profi Box

Liefervariante 3

[1] Elektronikbox
[2] Bedienteil mit integriertem OLED-Display
[3] Mikrofon
[4] Klebepad
[5] Quick Guide / Sicherheitshinweise

* ohne Kabel

QUICK GUIDE BGD [5] nweise

DAGENONFER RADIO MITE RDS 4 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 [8] [7] Abb. 01: Lieferumfang

BITTE VERGEWISSERN SIE SICH über die Vollständigkeit der Lieferung. Im Falle von Fehlteilen wenden Sie sich bitte vertrauensvoll an unsere Servicehotline: 0800 0 393 393, Mo – Do 7.00 – 17.00 Uhr, Fr 7.00 – 16.00 Uhr

Einbauanleitung6

6.1 Voraussetzungen feststellen

Informieren Sie sich bitte vor Einbau der EGO FLASH, welche Funktionen und Anschlussmöglichkeiten Ihr Autoradio besitzt. Vorteilhaft sind Radio-Stummschaltung, Telefoneingang sowie Line-In-Eingang. Welche dieser Eingänge Ihr Autoradio besitzt, entnehmen Sie bitte den Unterlagen Ihres Autoradios.

6.1.1 Fahrzeug

Die EGO FLASH darf nur in Fahrzeuge mit einer Bordspannung von 12 V, Minuspol an Masse, eingebaut werden. Falls kein Autoradio vorhanden ist, ist ein Zusatzlautsprecher erforderlich. Für die Befestigung der Aufnahme für den optional erhältlichen Ladehalter ist eine fahrzeugspezifische Halterung erforderlich, die Sie im Fachhandel erwerben können.

6.1.2 Mobiltelefon

Um die EGO FLASH betreiben zu können, muss ein kompatibles Bluetooth ^® -Mobiltelefon vorhanden sein. Auf der Internetseite www.fwd-online.de können Sie eine Liste der unterstützten Bluetooth ^® -Mobiltelefone einschen.

6.1.3 Muting (Radio-Stumm-Schaltung)

Die Mutingfunktion (Radio-Stumm-Schaltung) sorgt dafür, dass während eines Telefongespräches der Radioton ausgeschaltet wird. Die Stummschaltung wird durch die EGO FLASH unterstützt. Ob Ihr Autoradio einen Muting-Anschluss hat, entnehmen Sie den Unterlagen zum Autoradio. Sollte Ihr Autoradio keinen Muting-Anschluss besitzen, können Sie die optional erhältliche Stereo Mute Box verwenden, um die Stummschaltung der Lautsprecher zu realisieren.

6.1.4 Nachrüsten der EGO FLASH bei bereits installierter Funkwerk Freisprechanlage

Für Kunden, die bereits eine Funkwerk Freisprechanlage (z.B. Audio 2000, 3000, Audio blue, Audio com, Audio compact) besitzen und unkompliziert auf die EGO FLASH umrüsten möchten, bietet sich das Adapterkabel an. Das Adapterkabel verbindet das bereits im Auto installierte ISO-Kabel Ihrer bisherigen Funkwerk Freisprechanlage mit der EGO FLASH und ist im Zubehör erhältlich.

HINWEIS! Dieses einfache Nachrüsten ist nur beim Einbaufall ohne Stereo Mute Box möglich. Beim Einbau der EGO FLASH mit der Stereo Mute Box ist das ISO-Anschlusskabel der Stereo Mute Box für den Anschluss an das KFZ zu verwenden.

6.1.5 Zusatzlautsprecher / Telefonanschluss des Autoradios

Die Umschaltung der Radiolautsprecher auf die EGO FLASH erfolgt durch Schaltkontakte. Diese sind für eine maximale Lautsprecherleistung von 35 W (Sinus) ausgelegt. Lautsprecherleistungen über 35 W führen zu vorzeitigem Verschleiß der Schaltkontakte. Benutzen Sie bei höheren Ausgangsleistungen entweder den Telefonanschluss des Autoradios oder einen externen Lautsprecher 5 W / 4 Ohm. Dieser Anschluss ist nur für die Gesprächswiedergabe ausgelegt.

6.1.6 Line-In am Autoradio

Für die Musikwiedergabe in Stereoqualität ist ein Line-In-Anschluss am Autoradio erforderlich. Als Anschlussvarianten für den Line-In kann das Autoradio über einen Line-In per Mini-ISO (Anschlussblock C), 3,5 mm-Klinkenbuchse oder Cinch-Anschluss verfügen. Für die Verbindung zwischen dem Line-Out der EGO FLASH und der Anschlussvariante des Line-In an Ihrem Autoradio ist die Installation eines entsprechenden Verbindungskabels notwendig. Sollte Ihr Autoradio über keinen Line-In-Anschluss verfügen, so können Sie die optional erhältliche Stereo Mute Box für die Stereo-Musikwiedergabe über die vorderen Fahrzeug-Lautsprecher verwenden.

6.2 Verbauorte

VERLETZUNGSGEFAHR! Ungeeignete Einbauorte können bei einem Verkehrsunfall Verletzungen verursachen oder Sicherheitseinrichtungen unwirksam machen!

6.2.1 Kabellängen prüfen

Bevor Sie die Komponenten dauerhaft befestigen, prüfen Sie, ob die Einbauplätze so gewählt sind, dass die Kabellängen ausreichen, um die Einzelteile miteinander zu verbinden.

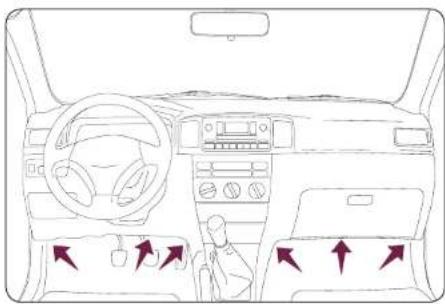

6.2.2 Auswahl des Montageortes für die Elektronikbox

In der Elektronikbox ist die Bluetooth ^® -Antenne für die Verbindung zum Mobiltelefon enthalten. Die Abstrahlung erfolgt vorzugsweise in Richtung der Frontseite. Deshalb sollte beim Verbau im Fahrzeug diese in den Fahrgastraum hineinsehend montiert werden (siehe Abb. 02). Eine senkrechte Montage ist optimal. Metallische Abschirmungen zwischen der Frontblende und dem Fahrgastraum wie Blenden aus Metall oder metallisierte Kunststoffe sind unzulässig, da hierdurch die Bluetooth ^® -Verbindung gestört wird. Verbauorte hinter anderen Geräten wie hinter dem Autoradio, hinter dem Armaturenbrett oder oberhalb eines mit Metall gesicherten Handschuhfaches sind ungeeignet.

Eine Abdeckung aus Kunststoff, textilen Materialien oder Holz ist völlig unproblematisch.

EGO FLASH

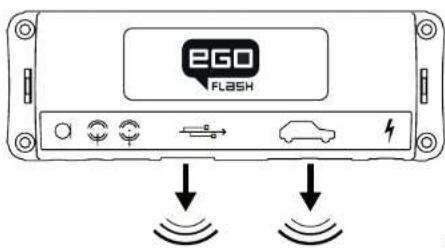

Abb. 02:
Senderichtung
Bluetooth®-Antenne

Für die Elektronikbox geeignet:

Beifahrerbereich neben der Mittelkonsole unter der Verkleidung, fahrzeugspezifische Einbaukonsole (Fachhandel).

Vorgeschlagene Verbauorte entnehmen Sie bitte aus dem rechten Bild.

Weiterhin sind ungeeignet:

Bein- und Kniebereich, eventueller Aufprallbereich des Kopfes, Wirkungsbereich des Airbags, Motorraum

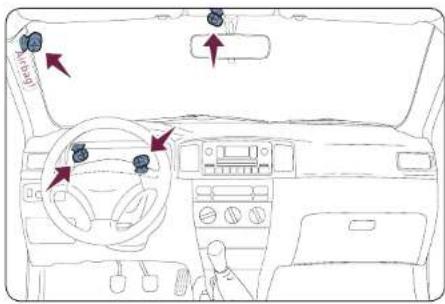

6.2.3 Auswahl des Montageortes für das Mikrofon

Für das Mikrofon geeignet:

wenn Sprachschall ungehindert auf das Mikrofon trifft [der Abstand zwischen Sprecher und Mikrofon sollte ca. 35 cm sein], an der A-Säule (zwischen Front- und Seitenscheibe), neben der Fahrersonnenblende, auf dem Armaturenbrett

Für das Mikrofon ungeeignet:

in Lautsprechernähe (weniger als 80 cm Abstand), unter dem Armaturenbrett, im Luftstrom des Fensters oder des Lüfters

Das Bild zeigt eine der möglichen

Einbaupositionen für das Mikrofon.

Das Mikrofon kann alternativ auch mittels des mitgelieferen Clips an

der Sonnenblende befestigt werden.

6.2.4 Auswahl des Montageortes für das Bedienteil mit integriertem Display

Für das Bedienteil geeignet:

im Bereich oberhalb des DIN Einbauschachtes, in der Nähe des Lenkrades (hier an einer Stelle, die vom Fahrer gut einsehbar und erreichbar ist)

Für das Bedienteil ungeeignet:

Wirkungsbereich des Airbags, eventueller Aufprallbereich des Kopfes, außerhalb der Reichweite des Fahrers

6.3 Einbau

BESCHÄDIGUNG WICHTIGER FAHRZEUGTEILE! Beim Bohren von Befestigungslöchern oder Eintreiben von Blechschrauben können wichtige Fahrzeugteile beschädigt werden. Achten Sie auf ausreichende Baufreiheit auch hinter den Schrauben- und Bohrlöchern!

6.3.1 Elektronikbox befestigen

Für eine Reihe von PKW-Typen sind im Fachhandel Einbau-konsolen erhältlich. Sie nehmen alle Elemente der EGO FLASH, auch die Elektronikbox, auf. Wenn keine Einbau-konsole verwendet wird, gehen Sie wie folgt vor:

Befestigungspunkte festlegen

Achten Sie darauf, dass ca. 70 mm Platz für die Steckverbindungen frei bleibt. Markieren Sie die Schraubenpositionen.

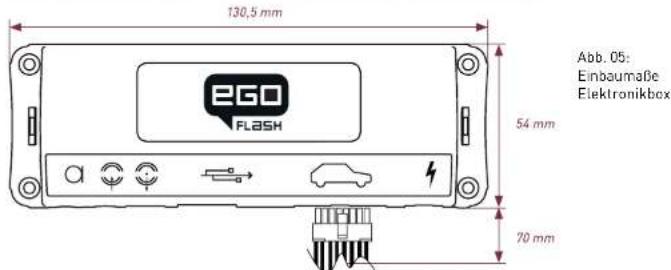

130,5 mm 54 mm 70 mm Abb. 05: Einbaumaße Elektronikbox

Elektronikbox befestigen

Benutzen Sie zur Befestigung der Elektronikbox vier Blechtreibschrauben mit den entsprechenden Unterlegscheiben. Wir empfehlen eine Blechtreibschraube mit den Maßen „ST 2,9x25 DIN 7981“. Diese sind optimal für die Befestigung der Elektronikbox geeignet. Bohren Sie mit einem 2-mm-Bohrer vor.

6.3.2 Mikrofon befestigen

Befestigungspunkt festlegen

Der Mikrofonhalter hat auf seiner Rückseite einen selbstklebenden Streifen. In Form und Größe muss die Auflagefläche zur Klebefläche am Mikrofonhalter passen. Das Anschlusskabel muss bis zur Elektronikbox reichen! Positionieren Sie das Mikrofon mit seiner Schallöffnung in Sprechrichtung.

Klebestelle reinigen/entfetten

Klebeflächen müssen frei von Fett und Staub sein. Reinigen Sie die vorgesehene Stelle mit einem geeigneten Reinigungsmittel wie z.B. Spiritus. Verwenden Sie nur solche Mittel, die Kunststoffe oder lackierte Holzflächen nicht anlösen und selbst nicht fettend wirken. Ungeeignet sind z.B. Waschbenzin, Azeton, Terpentin, Tri-Chlor-Ethylen und ähnliche Reinigungsmittel.

Mikrofonhalter ankleben

Ziehen Sie die Schutzfolie vom Klebestreifen ab. Halten Sie den Mikrofonhalter im Abstand von einigen Millimetern über die gewünschte Einbauposition. Prüfen Sie die Position nochmals. Eine spätere Korrektur des angeklebten Teils ist nicht möglich. Setzen Sie den Mikrofonhalter auf die Klebestelle und üben Sie kurz mäßigen Druck aus.

Mikrofon befestigen

Befestigen Sie nun das Mikrofon durch Aufstecken am Halter und richten es in Sprechrichtung aus.

6.3.3 Bedienteil mit integriertem Display befestigen

Befestigungspunkt festlegen

Das Bedienteil wird mittels des mitgelieferten Klebepads auf einer glatten Oberfläche befestigt. Auf eine gute Erreichbarkeit durch den Benutzer sollte geachtet werden.

Klebestelle reinigen/entfetten

Die Klebeflächen im Fahrzeug müssen frei von Fett und Staub sein. Reinigen Sie die vorgesehene Stelle mit einem geeigneten Reinigungsmittel wie z.B. Spiritus. Verwenden Sie nur solche Mittel, die Kunststoffe oder lackierte Holzflächen nicht anlösen und selbst nicht fettend wirken. Ungeeignet sind z.B. Waschbenzin, Azeton, Terpentin, Tri-Chlor-Ethylen und ähnliche Reinigungsmittel.

Bedienteil ankleben

Legen Sie die Kabelrichtung auf der Bedienteilrückseite fest und kleben Sie zur Fixierung das Klebepad darüber. Halten Sie das Bedienteil im Abstand von einigen Millimetern über die gewünschte Einbauposition. Prüfen Sie die Position nochmals. Eine spätere Korrektur des angeklebten Teils ist nicht möglich. Setzen Sie das Bedienteil auf die Klebestelle und üben Sie kurz mäßigen Druck aus.

6.4 Anschlusskonzept

6.4.1 Allgemein

Installation für Gesprächswiedergabe bei einem Autoradio mit Mute-Eingang jedoch ohne Telefoneingang

Die Gesprächswiedergabe erfolgt bei dieser Anschlussvariante über den vorderen rechten Autolautsprecher. Während der Gesprächsdauer ist das Autoradio über den Mute-Eingang stumm geschaltet.

HINWEIS: Beachten Sie bitte die Informationen zum Anschluss der Mute-Leitung des ISO-Anschlusskabels entsprechend Abschnitt „6.5.1 Prüfung der Mute-Eingänge“.

Installation für Gesprächswiedergabe bei einem Autoradio mit Telefon- und Mute-Eingang

Die Gesprächswiedergabe erfolgt bei dieser Anschlussvariante über die vom Autoradio unterstützten Autolautsprecher. Während der Gesprächsdauer wird das Autoradio per Mute-Eingang auf den Telefoneingang umgeschaltet. Um den Telefoneingang Ihres Autoradios anzusteuern, muss der Lautsprecherausgang der EGO FLASH mit dem Telefoneingang des Autoradios verbunden werden. Dafür sind die violette und die grüne Leitung des 14poligen Anschlusssteckers des ISO-Kabels zum Telefoneingang des Autoradios zu führen. Die grüne und violette Leitung sind vom ISO-Stecker

Abb. 06: Anschluss Mini-ISO-Stecker

zu trennen. Dann wird die grüne Leitung (Pin 14 am 14poligen Anschlussstecker) mit dem „Telefoneingang –“ und die violette Leitung (Pin 7 am 14poligen Anschlussstecker) mit dem „Telefoneingang +“ der Mini-ISO-Buchsen verbunden. Informationen zum Telefoneingang Ihres Autoradios entnehmen Sie bitte der Einbau- und Bedienungsanleitung Ihres Autoradios.

HINWEISE: Verfügt Ihr Autoradio über eine hier nicht aufgeführte Anschlussvariante des Telefoneingangs, so wenden Sie sich bitte bei der Installation an eine Fachwerkstatt. Des Weiteren beachten Sie bitte die Informationen zum Anschluss der Mute-Leitung des ISO-Anschlusskabels entsprechend Abschnitt „6.5.1 Prüfung der Mute-Eingänge“.

6.4.2 EGO Mute Kabel

HINWEIS: Das Abspielen von MP3 über Bluetooth ist über den Anschluss des Line out am Autoradio möglich!

Bei Telefongesprächen mit dem Handy in Verbindung einer Freisprecheinrichtung im KFZ werden die Lautsprecher des Autoradios durch die Radiostummschaltung abgeschaltet. Die beiden vorderen Lautsprecher werden zum NF-Ausgang der Freisprecheinrichtung umgeschaltet und so zur Wiedergabe des Telefongesprächs benutzt.

DARENDORER RADIO MUTE RADIO SPEAKER

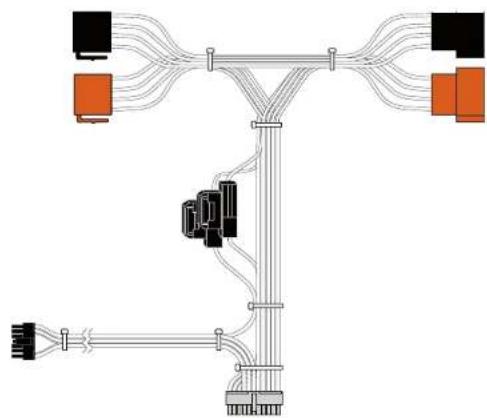

Abb. 07: ISO-Profi Box

Merkmale:

• erfüllt die gesetzlichen Vorschriften des Verbraucherschutzes (CE)
• komfortable Nutzung der Freisprecheinrichtung in jedem KFZ mit Radiogerät und mindestens zwei Lautsprecher
• automatische Aktivierung durch die Freisprecheinrichtung bei jedem Telefongespräch
• der Fahrer wird nicht durch das Bedienen des Radios abgelenkt
• keine Installation von zusätzlichen Lautsprechern für die Freisprecheinrichtung notwendig

6.5 Installation des ISO-Anschlusskabels

Bevor mit der Installation des Kabels begonnen wird, muss die Batterie abgeklemmt werden. Dazu ist das Massekabel vom Minuspol der Batterie abzuklemmen. Der Installationsvorgang des Kabels ist den Abbildungen zu entnehmen.

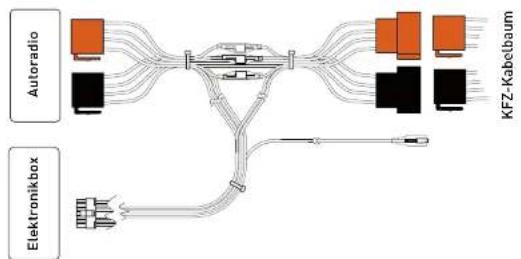

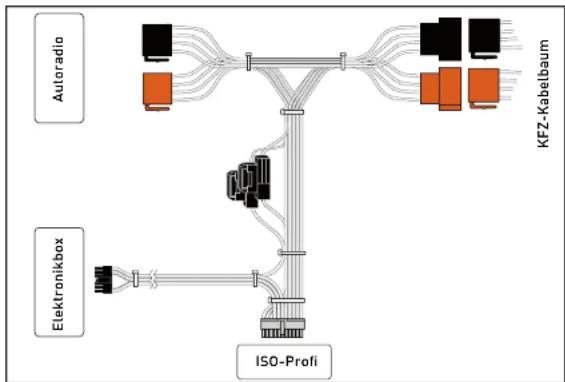

Abb. 09: Installationsvorgang


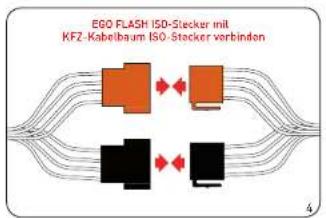

    A["Autoradio"] --> B["KFZ-Kabelbaum ISO-Stecker vom Autoradio abziehen"]
    A --> C["Output"]

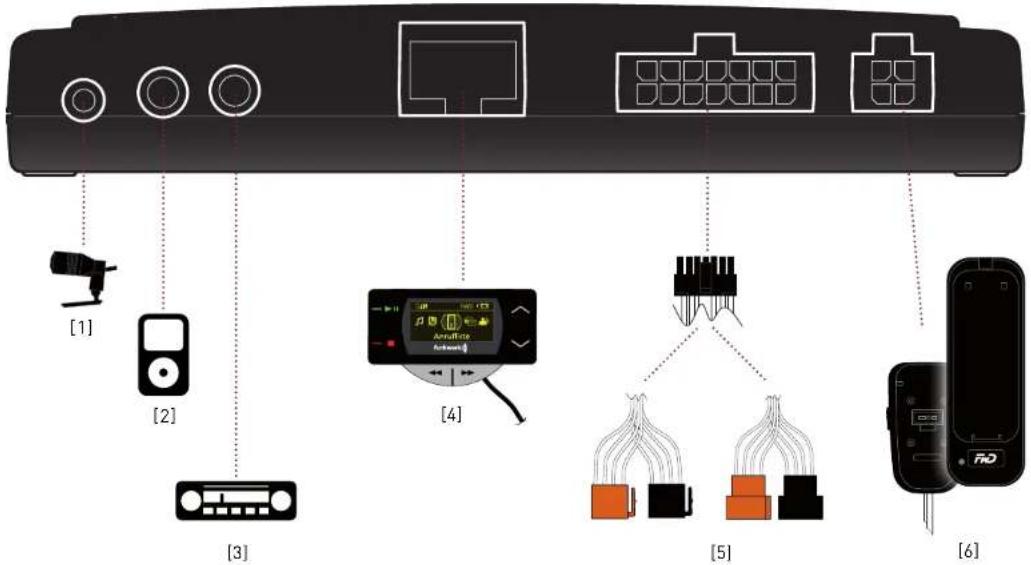

Elektronikbox 14 poligen Anschlussstecker des IS0-Anschlusskabels mit E00 FLASH verbinden


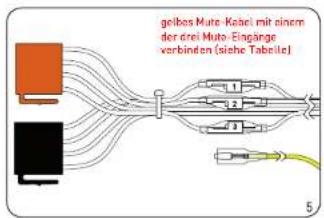

gelbas Mute-Kabel mit einem der drei Mute-Eingänge verbinden (siehe Tabelle) 5

Nach Abschluss der Installation ist das Massekabel an den Minuspol der Batterie anzuklemmen.

6.5.1 Prüfung der Mute-Eingänge

In Bild 5 der Abbildung 09 sind die Mute-Eingänge 1–3 zu sehen. An einen dieser Eingänge wird das gelbe Mute-Kabel der Freisprecheinrichtung angeschlossen. Welcher Mute-Eingang zu nutzen ist, entnehmen Sie bitte der Tabelle:

Abb. 10: Pin-Belegung typabhängig

		Buchsenkontaktgehäuse
Radio-Typ Pin Leitungsfarbe Funktion
Audi, Volkswagen, Grundig	1
	2 Mute
	3
	4 blau Zuindung (KL. 15)
	7 rot Dauerplus (KL. 30)
	8 braun Masse (KL. 31)

		Buchsenkontaktgehäuse
Radio-Typ Pin Leitungsfarbe Funktion
Ford,Mercedes,Porsche,Becker	1
	2
	3 Mute
	4 rot Dauerplus [KL. 30]
	7 blau Zündung [KL. 15]
	8 brun Masse [KL. 31]

		Buchsenkontaktgehäuse
Radio-Typ Pin	Leltungsfarbe Funktion
Blaupunkt	1
	2 Mute
	3
	4 rot Dauerplus (KL. 30)
	7 blau Zündung (KL. 15)
	8 brupun Masse (KL. 31)

		Buchsenkontaktgehäuse
Radio-Typ Pin Leitungsfarbe Funktion
Philips	1 Mute
	2
	3
	4 rot Dauerplus (KL. 30)
	7 bleu Zündung (KL. 15)
	8 braun Masse (KL. 31)

Belegung der Versorgungssteckverbinder

Belegung der Buchse von hinten [siehe Tabelle]

Belegung des Steckers von hinten

Abb. 10a: Steckerbelegung

Abb. 10b: Anschluss System

Abb. 11: Pin-Belegung typabhängig (EGO Mute Kabel)

		Buchsenkontaktgehäuse
Radio-Typ Pin Leitungsfarbe Funktion
Audi, Volkswagen, Grundig	1
	2 Mute
	3
	4 blau Ziündung (KL. 15)
	7 rot Dauerplus (KL. 30)
	8 braun Masse (KL. 31)

		Buchsenkontaktgehäuse
Radio-Typ Pin Leitungsfarbe Funktion
Ford, Mercedes, Porsche, Becker	1
	2
	3 Mute
	4 rot Dauerplus [KL. 30]
	7 blau Zündung [KL. 15]
	8 brugn Masse [KL. 31]

		Buchsenkontaktgehäuse
Radio-Typ Pin	Leitungsfarbe Funktion
Blaupunkt	1
	2 Mute
	3
	4 rot Dauerplus (KL. 30)
	7 blau Zündung (KL. 15)
	8 brapun Masse (KL. 31)

		Buchsenkontaktgehäuse
Radio-Typ Pin Leitungsfarbe Funktion
Philips	1 Mute
	2
	3
	4 rot Dauerplus (KL. 30)
	7 blau Zündung (KL. 15)
	8 braun Masse (KL. 31)

Belegung der Versorgungssteckverbinder

Belegung der Buchse von hinten (siehe Tabelle)

Belegung des Steckers von hinten

Abb. 11a: Steckerbelegung EGO Mute kabel

Abb. 11b: Anschluss System EGO Mute Kabel

6.5.2 Kontrolle der Installation

Wenn das ISO-Anschlusskabel richtig angeschlossen ist, bleibt beim Abschalten der Zündung während eines bestehenden Gesprächs dieses bis zum Gesprächsende bestehen. Die E00 FLASH schaltet sich nach Gesprächsende aus. Geht die E00 FLASH unverzüglich nach dem Abschalten der Zündung aus, dann muss das Zündkabel (blau) mit dem Spannungsversorgungskabel (rot) vertauscht werden (siehe Abb. 12b).

Abb. 12a: Ansicht im Originalzustand

rot 1A 2A blau rot bleu

rot 2A 1A rot blau blau

rot 2A 1A blau blau rot

Abb. 12b: Ansicht nach Kabeltausch

6.5.3 Externer Zusatzlautsprecher

In folgenden Fällen muss ein Zusatzlautsprecher (4 Ohm, min. 5 W) verwendet werden:

→ wenn Lautsprecher des Autoradios nicht verwendet werden sollen
→ wenn die Ausgangsleistung des Lautsprecherkanals 35 W (Sinus) übersteigt und kein Telefonanschluss am Autoradio
vorhanden ist
→ wenn das Autoradio mit Aktivboxen betrieben wird und kein Telefonanschluss am Autoradio vorhanden ist

Rückkopplungen stören die Verständlichkeit. Bringen Sie den Zusatzlautsprecher in einem Abstand von mindestens 80 cm zum Mikrofon an. Zur Befestigung des externen Lautsprechers beachten Sie die Hinweise des jeweiligen Herstellers. Der Lautsprecher kann an die Leitungen grün (Pin 14) und violett (Pin 7) des Anschlusskabels angeschlossen werden. Vorher sind die grüne und violette Leitung vom ISO-Stecker zu trennen (siehe Abb. 13).

Pin	Farbe Funktion
1	braun Masse [Kl. 31]
2	gelb Radio-Mute
3
4
5
6	weiß	Autoradio Lautsprecherausgang + |vorn rechts)
7	violett	Anschluss Lautsprecher + |vorn rechts)
8	rot	Dauerplus [Kl. 30]
9	blau Zürdung [Kl. 15]
10
11
12
13	schwarz	Autoradio Lautsprecherausgang - |vorn rechts)
14	grün	Anschluss Lautsprecher - |vorn rechts)

Ansicht der Steckerseite (mit Pinbelegung), von der die Leitungen in das Steckergehäuse eingeführt sind

Anschlussmöglichkeit für Zusatzlautsprecher mit Pin 7 [violettes Kabel] und Pin 14 (grünes Kabel) am 14 poligen Anschlussstecker

6.6 Anschluss der Komponenten an die Elektronikbox

Die einzelnen Komponenten werden wie folgt mit der Elektronikbox verbunden :

[1] Mikrofonstecker in die Klinkenbuchse mit Mikrofonsymbol einstecken
[2] Der Line-In der Elektronikbox dient zum optionalen Anschluss eines MP3-Players mit Line-Out. Dafür ist ein Verbindungskabel 3,5 mm Stereo Klinkenstecker auf 3,5 mm Stereo Klinkenstecker (l = 1,5 m) erforderlich.

WICHTIGER HINWEIS: Schließen Sie das Gerät (MP3-Player, iPod™, ...) nur im reinen Batteriebetrieb (ohne Ladegerät) mittels Klinkenkabel an den Line-In der Elektronikbox an, da sonst hohe Störipulse zu Schäden am Line-In der Elektronikbox führen können.

[3] Der Line-Out der Elektronikbox ist mit dem Line-In des Autoradios zu verbinden. In Abhängigkeit des Line-In am Autoradio bieten sich folgende Verbindungskabel an:

→ Verbindungskabel 3,5 mm Stereo Klinkenstecker auf 3,5 mm Stereo Klinkenstecker (l = 1,5 m)
→ Verbindungskabel 3,5 mm Stereo Klinkenstecker auf Cinch-Stecker (l = 1,5 m)
→ Verbindungskabel 3,5 mm Stereo Klinkenstecker auf Mini-ISO (l = 1,5 m)
[4] Das Bedienteil mit Display muss an die Buchse für das Bedienteil angeschlossen werden.
[5] Der 14polige Stecker des ISO-Anschlusskabels muss mit der Elektronikbox verbunden werden.
[6] Optional kann an die Buchse „Ladeanschluss“ die Grundplatte für den Ladecradle angeschlossen werden.

Abb. 14: Anschluss Elektronikbox

[1] [2] [3] [4] [5] [6]

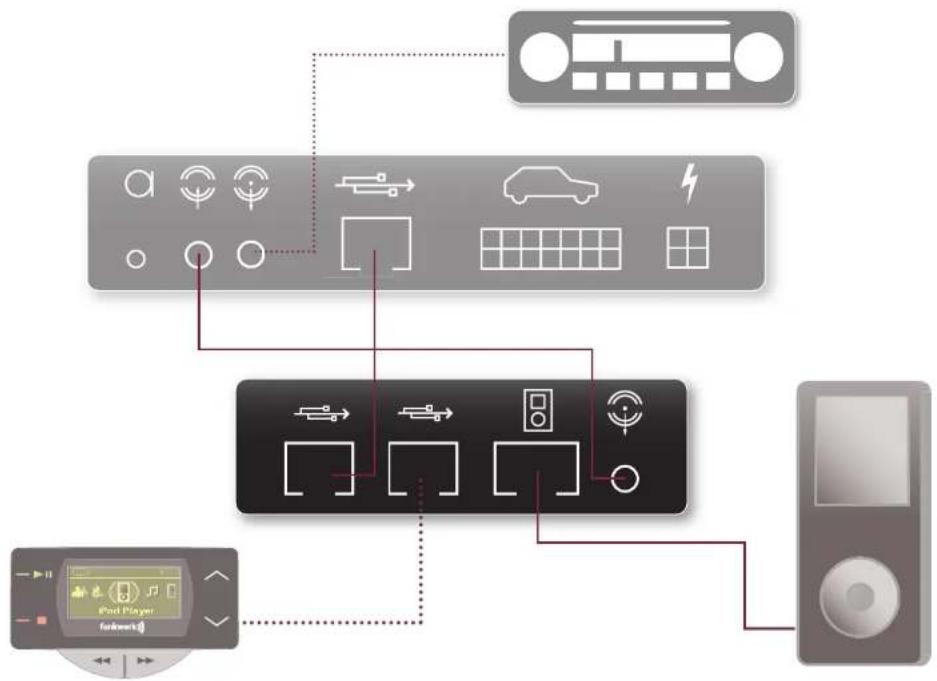

6.7. Anschluss des EGO iDapter's an die Elektronikbox

Bevor der EGO iDapter an die Ego-Look / Flash angeschlossen wird, muss ein Bluetoothupdate auf die Softwareversion 8.1 oder höher erfolgen. Danach kann der EGO iDapter, wie im Anschlussplan beschrieben, an die Ego Look / Flash angeschlossen werden.

Abb. 14a:

Anschluss

EGO iDapter

Bedienungsanleitung7

BEEINTRÄCHTIGUNG DER VERKEHRSSICHERHEIT! Unaufmerksamkeit kann zu gefährlichen Verkehrssituationen führen! Auch beim Freisprechen müssen Sie Ihre Aufmerksamkeit stets auf das Verkehrsgeschehen richten! Verzichten Sie in schwierigen Situationen gegebenenfalls auf ein Telefonat!

HINWEIS: Abhängig von der Software kann es sein, dass einzelne Funktionen noch nicht zur Verfügung stehen! Bitte beachten Sie hierzu die Informationen unter www.fwd-online.de.

7.1 Funktionen

7.1.1 Funktionsübersicht

Die Freisprechanlage EGO FLASH unterstützt das Bluetooth ^® -Handsfree-Profil. Die EGO FLASH ist der praktische Allrounder für das Telefonieren im Auto und bietet folgenden Funktionsumfang:

→ Anruffunktionen wie eingehender Ruf, ausgehender Ruf und Wahlwiederholung
→ Integrierte Sprachsteuerung
→ Sprachwahl direkt aus dem Telefonbuch Ihres Handys (ohne Anlernen)
→ Sprachwahl des Mobiltelefons aktivieren und benutzen
→ Lesen und Beantworten von SMS-Kurznachrichten
→ iPod ^TM Player
→ Telefonbuch und Ruflisten
→ Musik-Player – Wiedergabe von Musikdateien des Handys, iPod ^TM 's oder MP3-Players via Bluetooth ^® Audio-Streaming (A2DP)
→ Automatische Radiostummschaltung
→ Anmeldung von bis zu 10 Mobiltelefonen

7.2 Symbole

Das Bedienteil der EGO FLASH verfügt über ein OLED-Display und insgesamt 6 Tasten. Das rechte Bild zeigt eine kurze Übersicht über die vorhandenen Tasten. Die Funktionen der einzelnen Tasten werden in diesem Abschnitt erklärt.

-Taste Anoufliste tainwang -Taste -Taste -Taste -Taste

7.2.1 Tastenfunktionen

→ Die -1-3 e (grün) dient der Gesprächsannahme. Durch langes Drücken der -Taste in außerdem die Sprachsteuerung gestartet werden. Die möglichen Sprachkommandos entnehmen Sie bitte dieser Bedienungsanleitung unter Kapitel „Sprachsteuerung“. Eine weitere Funktion ist die Auswahl von Menüpunkten. Während des Abspielens von Musik übernimmt die Taste die Funktion von Play und Pause.

Kurzbeschreibung: Annehmen, Auswahl von Menüpunkten, Starten der Sprachsteuerung, Play, Pause, Beenden des Bildschimschoners

Mit der - [ ] (rot) kann ein ankommender Anruf abgewiesen und ein geführter Anruf beendet werden. Während der Wiedergabe von Musik kann mit der -Taste der Titel gestoppt werden. Weiterhin kann im Hauptbildschirm durch langes Drücken der -Taste die Sprachwahl des Mobiltelefons aktiviert und genutzt werden. Die Verfügbarkeit und der Funktionsumfang der Sprachwahl sind vom verwendeten Mobiltelefon abhängig. Nähere Informationen hierzu können Sie der Bedienungsanleitung Ihres Telefons entnehmen.

Kurzbeschreibung: Auflegen, Abweisen, Stopp, Beenden des Bildschimschoners, Sprachwahl des Telefons aktivieren

→ Während der Musikwiedergabe kann mit zuhrnächsten Titel gesprungen werden. Weiterhin kann mit dieser Taste durch das Menü und den Speller navigiert werden.

Kurzbeschreibung: Titelsprung vorwärts, Navigation durch Menü und Speller, Beenden des Bildschimschoners

→ Die -Taste dient dazu, während der Musikwiedergabe zum vorherigen Titel zu springen. Des Weiteren kann mit dieser Taste durch das Menü und den Speller navigiert werden.

Kurzbeschreibung: Titelsprung rückwärts, Navigation durch Menü und Speller, Beenden des Bildschimschoners

→ Mit der -wird die Lautstärke während eines Telefonats und während des Abspielens von Musik erhöht. Außerdem kann mit dieser Taste durch das Menü und den Speller navigiert werden.

Kurzbeschreibung: Lautstärke erhöhen, Navigation durch Menü und Speller, Beenden des Bildschimschoners

→ Mit der 🚗Taste wird die Lautstärke während eines Telefonats und während des Abspielens von Musik reduziert. Weiterhin kann mit dieser Taste durch das Menü und den Speller navigiert werden.

Kurzbeschreibung: Lautstärke reduzieren, Navigation durch Menü und Speller, Beenden des Bildschimschoners

HINWEIS: Die EGO FLASH verfügt über einen Bildschirmschoner. Nach 60 Sekunden Inaktivität schaltet sich das Display automatisch aus. Mit einem beliebigen Tastendruck kann das Display wieder angeschaltet werden. Dieser Tastendruck führt keine Funktion aus, sondern schaltet das Display wieder ein.

7.2.2 Symbole der Statusleiste

Feldstärkesymbol – Anzeige der aktuellen angsfeldstärke des Mobiltelefons

SMS-Symbol – Anzeige für angene SMS

Pfeil-Symbol – Anzeige für in Abwesenheit

Anzeige der Initialen des Benutzers

Batterie-Symbol - Anzeige der kapazität des Mobiltelefons

Anrufliste fumwerk

Abb. 15: Statusleiste

Die Statusleiste befindet sich im oberen Bereich des Displays und zeigt die in diesem Abschnitt beschriebenen Symbole an.

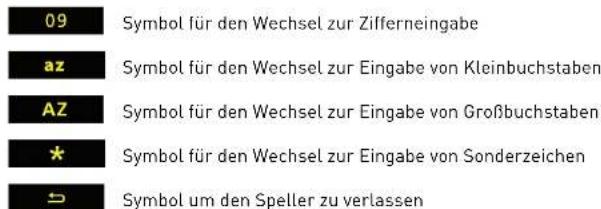

7.2.3 Speller Symbole

Symbol zum Bestätigen der Eingabe

Symbol zum Löschen des letzten Zeichens

09 Symbol für den Wechsel zur Zifferneingabe az Symbol für den Wechsel zur Eingabe von Kleinbuchstaben AZ Symbol für den Wechsel zur Eingabe von Großbuchstaben * Symbol für den Wechsel zur Eingabe von Sonderzeichen → Symbol um den Speller zu verlassen

7.2.4 Symbole Menüoptionen

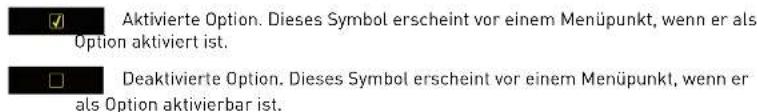

☑ Aktivierte Option. Dieses Symbol erscheint vor einem Menüpunkt, wenn er als Option aktiviert ist. ☐ Deaktivierte Option. Dieses Symbol erscheint vor einem Menüpunkt, wenn er als Option aktivierbar ist.

7.3 Speller

Der Speller wird mit den ◀◀-, ▶▶ -Tasten gesteuert. Die ▶▶-Taste wird zum Bestätigen der Auswahl genutzt und die ■-Taste, um den Speller zu beenden. Der Speller ermöglicht es, aus einzelnen Buchstaben oder Zahlen Telefonnummern oder Namen zusammenzustellen. Er steht für diverse Funktionen der EGO FLASH zur Verfügung, zum Beispiel zum Wählen einer Telefonnummer oder zum Erstellen eines Telefonbucheintrags. Die Bedienung des Spellers wird im Folgenden erläutert:

→ Nummern eingeben Navigieren Sie durch Betätigen der -, -taste einer Ziffer und übernehmen Sie diese durch Drücken der -Taste. Die jeweils letzte Ziffer der Nummer können Sie durch Drücken des -Symbols löschen. Ist die Nummer komplett eingegeben, kann diese durch Druck des -Symbols gewählt werden. Um den Speller zu verlassen, halten Sie die - gedrückt.

→ Namen oder Text eingeben Analog zur Nummerneingabe können Sie mit dem Speller auch Namen oder ganze Texte eingeben. Navigieren Sie durch Betätigen der ←◀ -, ►► -Tasten zu einem Zeichen und übernehmen Sie es durch Drücken der ►► -Taste. Das jeweils letzte Zeichen können Sie durch Drücken des ←► -Symbols löschen. Ist der Name komplett eingegeben, kann er durch einen Druck des ←► -Symbols gespeichert werden. Um den Speller zu verlassen, halten Sie die ►► -Taste gedrückt. Eine Umschaltung zwischen Großbuchstaben, Kleinbuchstaben, Ziffern und Sonderzeichen ist durch die unter Kapitel 7.2.3 beschriebenen Symbole möglich, die mit den -, ►► -Staten angewählt werden können.

7.4 Inbetriebnahme

Nehmen Sie sich Zeit, um sich mit der Bedienung der EGO FLASH in Verbindung mit dem Mobiltelefon vertraut zu machen. Führen Sie zunächst einige Telefongespräche, bei denen Sie die optimalen Bedingungen für Lautstärke und Sprechrichtung ermitteln, bevor Sie die EGO FLASH im Straßenverkehr benutzen. Für die Inbetriebnahme sollte das Fahrzeug an einem ruhigen Platz abgestellt sein. Von Vorteil ist die vorherige Verabredung mit einem Gesprächspartner, der sich etwas Zeit nehmen kann, um Sie bei Testverbindungen zu unterstützen.

7.4.1 Über die Bluetooth ^® Technologie

Die Bluetooth® Technologie ist eine Funktechnologie und erlaubt somit eine Kommunikation ohne Kabel. Daten und Sprache können gleichzeitig übertragen werden. Dazu muss zwischen den beteiligten Geräten keine Sichtverbindung bestehen. Die Funkreichweite beträgt im Freifeld typisch 10 m. Störungen durch andere elektrische Geräte oder Hindernisse können zu einer geringeren Reichweite führen. Das Frequenzband, in welchem Bluetooth® arbeitet, ist nahezu weltweit freigegeben. Das und die Tatsache, dass jedes Bluetooth® Produkt auf einwandfreie Zusammenarbeit mit anderen Bluetoothgeräten getestet und qualifiziert wird, sichert größtmögliche Kompatibilität von Geräten verschiedener Hersteller. Die EGO FLASH unterstützt das Bluetooth®-Handsfree-Profil. Das heißt, Sie können Mobiltelefone, die das Bluetooth®-Handsfree-Profil unterstützen, daran betreiben. Lesen Sie ggf. in der Bedienungsanleitung Ihres Mobiltelefons nach, welches Profil es unterstützt. A2DP (Advanced Audio Distribution Profile) ist eine Technik, die es erlaubt Stereo-Audio-Signale drahtlos via Bluetooth® an ein entsprechendes Empfangsgerät zu senden. Bitte informieren Sie sich auf unserer Internet-Homepage über die kompatiblen Mobiltelefone.

7.4.2 Einschalten / Ausschalten

Bei der ersten Inbetriebnahme Ihrer EGO FLASH müssen Sie durch Einschalten der Zündung die EGO FLASH starten. Sie sehen das Startlogo und gelangen in den Hauptbildschirm. Wenn keine Verbindung zum Mobiltelefon besteht oder kein Benutzer gefunden wird, ist das Hauptmenü in der Funktionalität eingeschränkt. Um eine Verbindung zu der EGO FLASH herzustellen, müssen Sie den Menüpunkt „Benutzerverwaltung“ mit 🚫 wählen. Dort wird ein „Neuer Benutzer“ gewählt. Die EGO FLASH sucht dann nach Mobiltelefonen in Ihrem Empfangsbereich. Sollte Ihr Mobiltelefon nicht gefunden werden, können Sie die Suche erneut starten oder lesen Sie bitte im Abschnitt „Problembehebung“ nach. Wenn der Name Ihres Mobiltelefons angezeigt wird, wählen Sie ihn mit der 🚫 este aus. Nach dem Verbinden mit der EGO FLASH ist die volle Funktionalität des Hauptmenüs gegeben. Funktionalitäten, die das Mobiltelefon nicht unterstützt, sind nicht wählbar. Wird die Zündung ausgeschaltet, schaltet sich die EGO FLASH ab. Wird während eines Telefonats die Zündung ausgeschaltet, wird dieses Telefonat aufrechterhalten und weiter geführt. Die EGO FLASH wird erst nach Beendigung des Telefonats ausgeschaltet.

7.4.3 Bluetooth ^® PIN eingeben

Nach einigen Sekunden werden Sie zur Eingabe der Bluetooth® PIN aufgefordert. Geben Sie am Mobiltelefon die PIN ein, die auf dem Display der EGO FLASH angezeigt wird.

7.4.4 Freisprechmodus (Handsfree-Profil)

Unter Umständen funktioniert die Kopplung mit Ihrem Mobiltelefon im Handsfree-Modus mit der oben genannten Methode nicht. Wenn Sie sich sicher sind, dass Ihr Mobiltelefon das Bluetooth®-Handsfree-Profil unterstützt, gehen Sie bitte folgendermaßen vor: Wählen Sie in der Liste der gefundenen Geräte den Punkt „vom Telefon koppeln“ an. Sie müssen nun vom Mobiltelefon aus nach Bluetooth®-Geräten suchen. Wie Sie dazu vorgehen, entnehmen Sie bitte der zugehörigen Bedienungsanleitung. Das Mobiltelefon startet dann die Geräteerkennung. In der Liste der von Ihrem Mobiltelefon gefundenen Geräte wählen Sie „EGO FLASH“. Sie werden im Verlauf der Kopplungsprozedur von Ihrem Mobiltelefon zur Eingabe einer PIN oder eines Kennwortes (auch Passwort) aufgefordert. Geben Sie dann bitte die im Display der EGO FLASH ausgegebene Ziffernfolge ein. Das Mobiltelefon sollte nach kurzer Zeit melden, dass die Geräte gekoppelt sind. Sie können die Kopplung auch jederzeit durch Drücken der ■ -Taste abbrechen. Sollte die Kopplung nicht gelingen, lesen Sie bitte im Abschnitt „Problembehebung“ nach.

7.4.5 Automatisches Verbinden

Sollte bereits ein Mobiltelefon mit der EGO FLASH gekoppelt sein, versucht die EGO FLASH, sich mit diesem Mobiltelefon zu verbinden. War die Suche erfolgreich, wird automatisch eine Verbindung hergestellt. Es wird immer das zuletzt verbundene Mobiltelefon gesucht. Vertief die Suche hingegen ohne Erfolg, kann es sein, dass Bluetooth ^® bzw. das Mobiltelefon nicht eingeschaltet sind oder Sie waren nicht der letzte Nutzer. Möchten Sie einen anderen Benutzer auswählen, aktivieren Sie Ihn in der Benutzerverwaltung und melden diesen an.

7.4.6 Anrufen

Besteht eine Bluetooth®-Verbindung zwischen der EGO FLASH und dem Mobiltelefon, können Sie die Freisprechfunktion Ihrer EGO FLASH nutzen. Besteht keine Verbindung, dann kann die Freisprechfunktion nicht genutzt werden. Stellen Sie bitte erst eine Bluetooth®-Verbindung her. Eine Nummer können Sie per Sprachwahl, per Menü oder direkt am Mobiltelefon wählen.

Eingehender Ruf

Der Anruf wird Ihnen mit dem Klingelton Ihres Mobiltelefons signalisiert, wenn das Mobiltelefon ihn über die Bluetooth ^® -Verbindung zur Verfügung stellt. Ansonsten wird in der EGO FLASH ein Signalisierungston generiert. Hat der Anrufer die Übermittlung seiner Rufnummer nicht gesperrt und unterstützt das Mobiltelefon diese Funktion, so wird im Display des Bedienteils die Nummer oder wenn ein entsprechender Eintrag im Telefonbuch gefunden wird, der Name des Anrufers angezeigt. Sie können entscheiden, ob Sie den Ruf annehmen (grüne Taste bzw. -Taste) oder abweisen (rote Taste bzw. -Taste). Nehmen Sie das Gespräch an, so können Sie mit den -, -Tasten die Lautstärke regulieren. Die Einstellung bleibt gespeichert. Sie können das Gespräch beenden, indem Sie die -taste drücken.

Rufaufbau

Ein Rufaufbau von der EGO FLASH aus ist nur möglich, wenn eine Bluetooth ^® -Verbindung zwischen EGO FLASH und Mobiltelefon besteht. Sie haben die Möglichkeit einen Anruf über die Sprachwahl oder über das Menü aufzubauen. Um die Sprachwahl zu aktivieren, drücken Sie die ►-te länger als eine halbe Sekunde. Mit dem Kommando „Wähle Num-

mer" haben Sie die Möglichkeit, die zu wählende Telefonnummer anzusagen und mit dem Kommando „ wählen" kann direkt ein Name aus dem Telefonbuch gewählt werden. Weitere Informationen dazu finden Sie im Kapitel „Sprachsteuerung“. Um ein Anruf aus dem Menü heraus zu starten gibt es folgende Möglichkeiten:

→ die Wahl aus dem Telefonbuch des Mobiltelefons,
→ die Direktwahl einer Nummer mit dem Nummernspeller,
→ die Wahl aus den Ruflisten Ihres Mobiltelefons,
→ über die Rückrufmöglichkeit aus eingegangenen SMS-Nachrichten.

Als letztes haben Sie noch die Möglichkeit direkt an Ihrem Mobiltelefon eine Nummer zu wählen.

Starten der Sprachwahl des Telefons

Durch langes Drücken der roten Taste kann die telefoneigene Sprachwahl, sofern vorhanden, gestartet werden. Durch nochmaliges Drücken der roten Taste kann diese wieder beendet werden.

Ruf beendet

Nach Beendigung des Telefonats wird wieder in das Hauptmenü gesprungen. Wird ein eingehender Ruf mit der te abgewiesen , wird in das vorherige Menü gesprungen.

Lautstärkeeinstellung

Die Wiedergabelautstärke lässt sich während eines Gespräches und während einer aktiven Spracherkennung mit den ▲ -, ▼sten regulieren.

TIPP! Sollte Ihr Gesprächspartner Sie zu leise hören, beachten Sie bitte die Möglichkeit der Erhöhung der Mikrofonempfindlichkeit im Menü „Audio“ unter „Einstellungen“. Allerdings ist hier die Gefahr von störenden Echoerscheinungen zu berücksichtigen.

Optionen während des Telefonats

Während des Telefonats können folgende Optionen durchgeführt werden, wenn die ▶te betätigt wird:

→ DTMF-Töne
→ Mic. Stumm
→ Privat Modus

→ DTMF-Töne

Hier werden die Tastentöne mittels Speller gewählt und anschließend gesendet.

→ Mic. Stumm

Über diese Option kann das Mikrofon auf stumm geschaltet werden. In diesem Moment kann der Gesprächsteilnehmer Sie nicht mehr hören. Ein erneutes Drücken deaktiviert die Stummschaltung des Mikrofons.

→ Privat Modus

Es kann auch während eines Telefonats in den Privat Modus gewechselt werden, indem der Punkt „Privat Modus“ ausgewählt und mit der ▶-Taste bestätigt wird. Das Gespräch ist jetzt nur über das Mobiltelefon möglich. Eine Kommunikation über die EGO FLASH wird in diesem Moment unterbunden und die anderen Fahrzeuginsassen können das Gespräch nicht mithören. Ein erneutes Drücken der ▶-Este beendet den Privat Modus.

WICHTIGER HINWEIS: Bitte beachten Sie die Rechtsvorschriften Ihres Landes zum Telefonieren im Auto! In den meisten Ländern ist das Telefonieren während der Fahrt nur über die Freisprechanlage erlaubt.

7.5 Die Menüs

Mit den -Tabten navigieren Sie zu einem Menüpunkt. Wählen Sie einen Menüpunkt mit der -Taste oder verlassen Sie das Menü mit der 1er ste. Mit einem erneuten Druck auf die -Tabten wählen Sie das Untermenü des aktuellen Menüs. Folgende Menüpunkte stehen zur Wahl und sind in der folgenden Menüübersicht aufgeführt:

→ Benutzerverwaltung

Unter diesem Menüpunkt können benutzerspezifische Einstellungen wie „Initialen ändern“, „Anmelden“, „Abmelden“ etc. vorgenommen werden. Es können aber auch neue Benutzer angemeldet werden. Näheres dazu unter Kapitel „Benutzerverwaltung“.

→ Einstellungen

Unter diesem Punkt können allgemeine Einstellungen für die EGO FLASH vorgenommen werden. Diese gehen von „Rufton“ über „Software Update“ bis „Anrufbeantworter“. Eine genaue Unterteilung ist der nachfolgenden Übersicht zu entnehmen, wo die Menüstruktur abgebildet ist. Weitere Information finden Sie in Kapitel „Einstellungen“.

→ iPod ™ Player

Das Menü „iPod™ Player“ bietet die Möglichkeit den iPod™ über die Ego-Anlage zu steuern. Unter Optionen kann wie vom iPod™ bekannt in verschiedenen Titellisten gesucht werden. Näheres dazu finden Sie in dem Kapitel „iPod™ Player“.

→ Musik Player

Das Menü „Musik Player“ bietet die Möglichkeit, Musiktitel abzuspielen und diese wie gewohnt mit Play, Pause, Stopp, vorwärts und rückwärts zu steuern. Unter „Optionen“ können die Abspielgeräte mit der EGO FLASH gekoppelt werden. Näheres dazu finden Sie in Kapitel „Musik Player“.

→ Telefonbuch

Das Telefonbuch enthält die herunter geladenen Einträge vom Mobiltelefon. Es kann auf jede Nummer eines Eintrags zugegriffen werden. Außerdem kann hier eine Direktwahl (ohne Sprachsteuerung) durchgeführt werden. Weitere Details finden Sie in Kapitel „Telefonbuch“.

→ Ruflisten

Enthält Listen der zuletzt gewählten Nummern, der angenommenen und der entgangenen Anrufe. Sie können einen Eintrag mit den ▶-Tatten markieren und mit der -Taste ▶-Anruf starten. Genauere Informationen finden Sie in Kapitel „Ruflisten“.

→ Nachrichten

Enthält die Liste der Kurznachrichten [„SMS“]. Ungelesene Nachrichten sind entsprechend gekennzeichnet. Das Nachrichten-Menü ist in „Nachrichten lesen“ und „Neue Nachricht“ unterteilt. Weitere Informationen in Kapitel „Nachrichten“.

Struktur des Hauptmenüs der EGO FLASH

Benutzerverwaltung Einstellungen iPod Player Musik Player Telefonbuch Ruflisten Nachrichten

2 Nauer Benutzer		Rutter		Aaspiken	Abspielen	Suchen	Entgangen	Nachricht lesson
2 Benutzer 1		Melodie	Pauser	Play		Optionen	Angenommen	Vorlesen
Initiation anders		Saparika	Srip	Geschäft			Bewählt	Rückauf
- Annelden		Hälligkeit		Optienen	- Siepp - Synchronisierten	- Desunwerten
- Annelden	Hälligkeit	Währungsstruktur	Vorwants			-SIM		Neue Nachricht
- Loschen		Annrufeinstellungen		Interpretation	-Rückwerts	- Telefon		Vorlage 1
> Benutzer 2		Antons, Rufanzerung		Athen	Optionen	-SIM & Telefon		Vorlage 2
- Initiation anders		Nachlaufzeit		Tirei - Neues Gerät		Eintrag 1
- Annelden		Zurückseizen		Musienzuptionen	-Gesat 1	Eintrag 2
- Annelden		Schwara Updates		Komponenten	Verbinden	...
- Loschen		Info		Ersteilungen	-Tranzen	Eintrag ...
+ ...		Sprache			Läschen
> Benutzer 10		Sprachsteuering			-Gesat 2
		- Aktivieren			- Verbinden
		- Sprache			-Tranzen
		Audio			-Löschen
		Microfem Emplekt			-Gesat ...
		Line-In
		Telefonanlage
		Mute Gelsy
		Zurünkreisen
		Ausschalten

7.5.1 Benutzerverwaltung

Symbol:

Die EGO FLASH erlaubt die Verwaltung bis zu 10 Benutzerprofilen, zwischen denen während des Betriebes der EGO FLASH einfach und schnell umgeschaltet werden kann. Für jeden Benutzer werden unter anderem folgende Daten individuell gespeichert:

→ Telefonbuch
→ Displayhelligkeit
→ Klingelton
→ Displaysprache
→ Lautstärkeeinstellungen
→ Ruflisten

Benutzerverwaltung öffnen

Um in die Benutzerverwaltung zu gelangen, gehen Sie im Hauptbildschirm auf das Symbol 📄drücken . 🚪️ Sie sehen daraufhin die Benutzer, die mit der EGO FLASH eine Kopplung eingegangen sind und den Punkt „Neuer Benutzer“. Sind keine Benutzer gekoppelt, steht nur der Punkt „Neuer Benutzer“ da.

Neuen Benutzer anlegen

Um einen neuen Benutzer anzumelden, müssen Sie den Punkt „Neuer Benutzer“ mit den ◀◀ -, ▶▶ -Tasten auswählen und ▶▶ drücken. Alle weiteren Schritte sind analog zum Kapitel „Inbetriebnahme“.

Initialen des Benutzers ändern

Öffnen Sie die Benutzerverwaltung. Anschließend wählen Sie einen Benutzer aus und drücken. „I-1t gelangen Sie in ein Untermenü. Dort wählen Sie den Punkt „Initialen ändern“ aus. Mit Hilfe des Spellers können Sie nun den Namen des Benutzers editieren.

Benutzer zurücksetzen

Um sämtliche Daten eines Benutzers zu löschen, öffnen Sie die Benutzerverwaltung. Wählen Sie den Benutzer, der zurückgesetzt werden soll. Bestätigen Sie die Auswahl mit einem Druck auf die ▶-Taste. Es öffnet sich ein Menü. In diesem Menü wählen Sie den Punkt „Löschen“. Alle Daten des Benutzers werden nun von der EGO FLASH gelöscht.

Benutzerwechsel

Um einen Benutzerwechsel durchzuführen, gehen sie in die Benutzerverwaltung und wählen den gewünschten Benutzer aus. Bestätigen Sie mit einem Druck auf die ▶-Taste. Es öffnet sich ein Untermenü. Wählen Sie den Punkt „Anmelden“. Ist der ausgewählte Benutzer auffindbar, dann findet ein sofortiger Benutzerwechsel statt. Wenn der Benutzer nicht auffindbar ist, wird wieder in die Benutzerverwaltung zurückgesprungen.

Benutzer abmelden

Sie können die aktuelle Bluetooth®-Verbindung in der Benutzerverwaltung unter dem jeweiligen Benutzer unter Punkt „Abmelden“ trennen.

7.5.2 Einstellungen

Symbol:

Das Menü „Einstellungen“ ist sehr komplex, da unter diesem Menüpunkt viele Einstellungen für die EGO FLASH vorgenommen werden können. Folgende Einstellmöglichkeiten können vorgenommen werden:

→ Rufton
→ Helligkeit
→ Anrufeinstellungen
→ Nachlaufzeit
→ Zurücksetzen
→ Software Update
→ Info
→ Sprache
→ Sprachsteuerung
→ Audio
→ Ausschalten

Rufton

Das Menü „Rufton“ ist in „Melodie“ und „Lautstärke“ untergliedert. Unter „Melodie“ stehen mehrere Klingeltöne zur Verfügung, die nach persönlichen Vortlieben entsprechend eingestellt werden können. Die „Lautstärke“ der Klußgeltöne kann mit den „-Tasten gesetzt werden.

Helligkeit

→ Helligkeit

Hier kann die Displaybeleuchtung nach den Bedürfnissen des Benutzers angepasst werden.

Anrufeinstellungen

→ Automatische Rufannahme

Ist diese Option aktiviert, wird ein ankommender Anruf nach dreimaligem Klingeln automatisch angenommen.

Nachlaufzeit

Sie können bestimmen, wie lange die EGO FLASH nach Abschalten der Zündung aktiv bleiben soll. Die Nachlaufzeit lässt sich in Schritten zwischen 0 und 30 Minuten einstellen.

Zurücksetzen

Setzt alle Einstellungen auf Standardwerte zurück. Dabei gehen auch alle Benutzereinstellungen inklusive Telefonbuchdaten verloren.

Software Update

Die Software Ihrer EGO FLASH kann über Bluetooth ^® aktualisiert werden. Weitere Informationen finden Sie im Kapitel „Softwareaktualisierung“.

Info

Informiert über die verschiedenen Software- und Hardwareversionen Ihrer EGO FLASH. Verwenden Sie diese Informationen, wenn Sie sich mit Fragen und Problemen an unseren Service wenden.

Sprache

Die EGO FLASH unterstützt mehrere Displaysprachen. Unter diesem Menüpunkt haben Sie die Möglichkeit die Displaysprache zu ändern.

Sprachsteuerung

→ Aktivieren

Wird dieser Punkt ausgeführt, startet die Sprachsteuerung. Gesteuert wird über bestimmte Kommandos. Nähere Informationen hierzu finden Sie in Kapitel „7.6. Sprachsteuerung“.

→ Sprache

Wenn Ihre EGO FLASH über mehrere Sprachen verfügt, haben Sie hier die Möglichkeit diese umzustellen.

Audio

→ Mikrofonempfindlichkeit

Unter Umständen kann es nötig sein, dass die Mikrofonempfindlichkeit angepasst werden muss, zum Beispiel wenn das Mikrofon sehr weit vom Fahrer entfernt oder auch sehr nah verbaut worden ist. Bei der EGO FLASH sind 10 mögliche Empfindlichkeiten wählbar. Dargestellt werden die Empfindlichkeiten rechts im Display als Balken. Insgesamt sind 5 Balken zu sehen, wobei ein Balken zwei Stufen darstellt. Die Empfindlichkeit kann mit den ☐ -, ☑ -Tasten angepasst werden. Stellen Sie das Mikrofon nicht zu empfindlich ein, da es sonst zu Übersteuerungen und schlechter Audioqualität bei Ihrem Gesprächspartner kommen kann.

→ Line-In

In diesem Menüpunkt können Sie den Line-In aktivieren und die Eingangslautstärke des am Line-In der Elektronikbox angeschlossenen Audio-Gerätes variieren.

Hinweis: Beachten Sie bitte, dass nur der Anschluss eines Audio-Gerätes mit Line-Pegel zulässig ist. Wird der Line-In der Elektronikbox durch ein zu hohes Signal des Line-Out des Audio-Gerätes übersteuert, so ist die Lautstärke des Line-Out des Audio-Gerätes zu reduzieren.

→ Telefonansagen

Hat das verbundene Telefon Navigationsfunktionen, kann hier eingestellt werden, ob Navigationsansagen über die EGO Anlage ausgegeben werden sollen. das Radio wird während dieser Ausgabe gemutet. Es werden aber ebenso Tastentöne vom Telefon ausgegeben, wenn das Telefon diese erzeugt. Der Zustand wird für jeden Benutzer gespeichert und bei Neustart der Anlage auf den verher eingestellten Zustand gesetzt.

Mögliche Zustande: AN / AUS

→ Mutedelay

Hier kann eingestellt werden wie lange zwischen dem Aktivieren der Mute Leitung und der Spracherkennung gewartet werden soll. Dies ist sinnvoll, da Autoradios unterschiedliche lange für das Erkennen eines Mutesignals und dem Umschalten der Audiowege im Radio benötigen. Die Zeit sollte so eingestellt werden, dass die erste Ansage der EGO „Hauptmenü“ vollständig zu hören ist.

Mögliche Zustände: 0,5 sec. / 1,0 sec. / 1,5 sec. / 2,0 sec. / 2,5 sec. / 3,0 sec.

→ Zurücksetzen

Setzt alle Audio-Einstellungen auf Standardwerte zurück.

Ausschalten

Über diesen Punkt wird die aktuelle Bluetooth ^® -Verbindung getrennt und ausgeschaltet. Die EGO FLASH kann mit einem Druck auf eine Taste wieder eingeschaltet werden.

7.5.3 iPod ^TM Player

Symbol:

Der iPod™ Player wird über das Hauptmenü aktiviert. Die Aktivierung kann nur erfolgen wenn das Zusatzgerät „EGO iDapter“ mit erworben wurde. Der iPod™ Player kann auch aktiviert werden, wenn kein Mobiltelefon mit der EGO-Flash gekoppelt ist. Um Musik vom iPod™ abspielen zu können muss ein iPod™ am EGO iDapterkabel angeschlossen werden.

Verbinden/ Kopplung

Die Verbindung mit dem iPod™ erfolgt nach dem Anstecken an das EGO iAdapter-kabel automatisch. Wenn das iPod™-Icon im Hauptmenü ausgegraut bleibt ist die Verbindung fehlgeschlagen, dann müssen sie den Stecker des EGO iAdapter-kabels erneut

am iPod ^™ stecken. Nach dem Verbindungsaufbau kann sofort Musik vom iPod ^™ abgespielt werden. Wenn die Musik gestoppt wird kann unter Optionen in den Titellisten gesucht werden.

Ladung des iPod™'s

Der iPod™ wird über den EGO iDapter geladen.

Abspielen

Folgende Funktionen stehen zum Abspielen zur Verfügung und werden im Display angezeigt:

→ Play
→ Pause
→ Stop
→ Vorwärts (Titelweise in der aktuellen Playlist)
→ Rückwärts (Titelweise in der aktuellen Playlist)
→ Lautstärkeregelung

7.5.4 Musik Player

Symbol:

Der Musik Player wird über das Hauptmenü aktiviert. Der Musik Player kann auch dann aktiviert werden, wenn kein Mobiltelefon mit der EGO FLASH gekoppelt ist. Um Musik abspielen zu können, ist die Kopplung mit einem A2DP-fähigem Gerät (Mobiltelefon mit A2DP, iPod™ oder MP3-Player mit A2DP-Adapter, ...) notwendig.

Verbinden / Kopplung

Unter dem Menupunkt „Optionen“ kann ein „Neues Gerät“ gekoppelt oder ein bereits gekoppeltes Gerät verbunden werden. Insgesamt können bis zu 10 Geräte gekoppelt werden, wobei nur ein Gerät aktiv sein kann. Wird ein „Neues Gerät“ ausgewählt, erfolgt eine Bluetooth® Gerätesuche. Dort kann das gewünschte Gerät ausgesucht werden. Unterstützt das Musik-Gerät keine Fremdkopplung, besteht auch die Möglichkeit über den Menüpunkt „Vom Gerät koppeln“ die EGO FLASH vom Musik-Gerät aus zu koppeln. In beiden Fällen wird von der EGO FLASH ein vierstelliger PIN Code angezeigt, der im Musik-Gerät eingegeben werden muss. Ist die PIN falsch, gelangen Sie zurück in die Geräteauswahl und müssen den Vorgang erneut durchführen. Wird ein iPod™ oder MP3-Player mit A2DP-Adapter verwendet, koppeln sich diese Geräte automatisch mit der EGO FLASH. Dazu muss bei der Gerätesuche der Menüpunkt „Vom Gerät koppeln“ ausgewählt werden. Nach der Kopplung stehen dem Benutzer alle Abspielfunktion zur Verfügung.

Abspielen

Folgende Funktionen stehen zum Abspielen zur Verfügung und werden im Display angezeigt:

→ Play
→ Pause
→ Stop
→ Vorwärts (Titelweise)
→ Rückwärts (Titelweise)
→ Lautstärkeeinstellung (Wiedergabelautstärke in 10 Stufen einstellbar)

Diese Funktionen werden über die Tasten des Bedienteils gesteuert. Die Erklärung der Tasten finden Sie in Kapitel „Symbole“.

7.5.5 Telefonbuch

Symbol:

Unter dem Menüpunkt „Telefonbuch“ können die Telefonbucheinträge des Mobiltelefons gelesen werden. Neben dem Wählen der Nummern von den Kontakten mit der -Taste, können mit der Suchfunktion Einträge schneller gefunden werden. Des Weiteren besteht die Möglichkeit unter dem Punkt „Optionen“ das Telefonbuch vom Mobiltelefon herunter zu laden oder per Direktwahl Nummern einzugeben.

Lesen

Um Nummern aus dem Telefonbuch zu lesen, wählen Sie bitte den Menüpunkt. Nach dem Öffnen des Telefonbuchs werden alle enthaltenen Einträge aufgelistet. Dort suchen Sie sich Ihre zu wählende Nummer oder Namen heraus und betätigen die -Taste. Anschließend werden die unter diesem Namen hinterlegten Nummern angezeigt. Nach erneutem Drücken der -Taste wird die Nummer gewählt.

Suchen

Sollte anhand der vielen Einträge die Suche nach dem gewünschten Namen länger dauern, kann auf die Suchfunktion zurückgegriffen werden. Mit dieser Funktion kann ein bestimmter Name oder bestimmte Anfangsbuchstaben unter den Einträgen gesucht werden. Mit Hilfe des Spellers kann der gesuchte Name oder bestimmte Buchstaben eingegeben werden. Nach dem Drücken der -Taste wird das Telefonbuch nach diesen Namen bzw. Buchstaben durchsucht.

Direktwahl

Neben der Sprachwahl ist auch eine Direktwahl möglich. Hier kann, wie in den Punkten „Speller“ und „Rufaufbau“ beschrieben, eine Nummer per Hand über den Speller eingegeben werden. Nach Bestätigung der Nummer durch die te wird ein Ruf aufgebaut.

Synchronisieren

Unter dem Punkt „Synchronisieren“ ist es möglich, die Telefonbücher vom Mobiltelefon oder von der SIM-Karte in den Speicher der EGO FLASH Anlage herunter zu laden. Es können auch beide Telefonbücher zusammen synchronisiert werden. Ist ein Telefonbuch ausgesucht, wird mit der ▶-Taste bestätigt. Jetzt erscheint auf dem Display ein Ladebalken. Dieser signalisiert den momentanen Fortschritt des Synchronisationsprozesses. Ist der Download erfolgreich, befinden sich die Einträge im Telefonbuch der EGO FLASH. Weiterhin besteht die Möglichkeit, den Download manuell mit der ▶-Taste abzubrechen. Wird sich für einen Abbruch entschieden, muss dies anschließend bei der Ja-/Nein-Abfrage nochmals bestätigt werden. Bei „Ja“ werden die synchronisierten Einträge gelöscht und in das Menü „Telefonbuch“ zurückgesprungen. Bei „Nein“ wird die Synchronisation fortgesetzt.

7.5.6 Ruflisten

Symbol:

In dem Menüpunkt „Ruflisten“ können Sie die Ruflisten „Gewählten Nummern“, „Entgangene Anrufe“ und „Angenommene Anrufe“ einsehen. Manche Mobiltelefone unterstützen den Zugriff auf die Ruflisten nicht, dann wird eine Rufliste innerhalb der EGO FLASH geführt.

7.5.7 Nachrichten

Symbol:

Die EGO FLASH unterstützt die Funktion Senden und Empfangen von Textnachrichten. Strukturell ist das Menü so aufgebaut, wie es der Benutzer von den Mobiltelefonen kennt. Die empfangenen Nachrichten können unter Punkt „Nachricht lesen“ eingesehen werden. Der Absender der Nachricht kann über „Rückruf“ telefonisch zurückgerufen werden. Es besteht auch die Möglichkeit, dem Absender per Textmitteilung (SMS) zu antworten.

Für die Beantwortung einer Textmitteilung stehen Ihnen verschiedene Vorlagen zur Verfügung. Wählen Sie eine davon aus und bestätigen Sie die Schaltfläche „Senden“. Die Nachricht wird versendet.

Wollen Sie nicht auf eine SMS antworten, sondern eine neue SMS versenden, dann wählen Sie die Schaltfläche „Neue Nachricht“ aus. Hier können Sie wieder eine Vorlage auswählen und diese dann versenden. Zusätzlich haben Sie die Möglichkeit eine Telefonnummer per Hand einzugeben oder einen Kontakt aus dem Telefonbuch zu wählen.

Unter dem SMS Text finden Sie den Punkt „Vorlesen“. Hier haben Sie die Möglichkeit sich die SMS vorlesen zu lassen. Diese Funktion können Sie ebenfalls aktivieren, wenn Sie in der Liste der angezeigten SMS’s eine auswählen und lange auf die ▶-Taste drücken. Wird die Funktion SMS über Bluetooth vom Mobiltelefon nicht unterstützt, dann ist der Menüpunkt Nachrichten in der EGO FLASH nicht auswählbar.

7.6 Sprachsteuerung

Die dialoggeführte Sprachsteuerung der EGO FLASH ermöglicht Ihnen eine Namen- oder Nummernwahl durch Spracheingabe. Während die Nummernwahl Ihnen ermöglicht eine Nummer direkt anzusagen, haben Sie andererseits die Möglichkeit Namen direkt aus dem Telefonbuch zu wählen.

Sprache

Je nach Ländervariante, Ihrer EGO FLASH unterstützt die Spracherkennung bis zu 3 Sprachen, von denen eine aktiviert ist. Um die aktive Erkennersprache zu wechseln, wählen Sie im Menü den Punkt „Einstellungen → Sprachsteuerung → Sprache“. Es wird Ihnen nun eine Liste der verfügbaren Sprachen angezeigt. Wählen Sie die gewünschte Sprache und bestätigen Sie mit einem Druck auf die ▶-Taste. Die EGO FLASH wird nun Ihre Einstellungen sichern und mit der Aktualisierung der Erkennersprache beginnen. Der Status dieses Vorgangs wird Ihnen mit einem Fortschrittsbalken angezeigt.

Aktivierung und Ablauf

Die Sprachsteuerung ist nur möglich, wenn keine Gesprächsverbindung besteht. Wird in diesem Zustand länger als eine halbe Sekunde die ▶-Taste gedrückt, ertönt der Bereitschaftstext „Hauptmenü“, und es erscheint im Display die Ausschrift "Bitte sprechen Sie ...".

Sie können jeden Sprachdialog an fast allen Stellen durch erneuten langen Druck auf die -Taste abbrechen. Wartet die EGO FLASH auf ein Sprachkommando, so können Sie einen Dialog auch durch Sprechen des Kommandos „Abbruch“ beenden. Ist kein Bluetooth®-Mobiltelefon mit der EGO FLASH verbunden, so kann die Sprachwahl nicht aktiviert werden.

Folgende Sprachkommandos sind möglich:

→ „ anrufen / wählen“
→ „ zu Hause / privat ...

auf der Arbeit / im Büro / dienstlich ... mobil / auf dem Handy / unterwegs ... ... anrufen / wählen"

→ „Wähle Nummer“
→ „Hilfe“
→ „Wahlwiederholung“
→ „Abbruch“

„ anrufen / wählen“

Mit dem Kommando kann ein Name aus dem Telefonbuch gewählt werden. Voraussetzung hierfür ist, dass der gewählte Name im Telefonbuch enthalten ist. Bei Nichterkennung oder Nichtfinden meldet sich die EGO FLASH mit „Wie bitte“ und bietet Ihnen die Möglichkeit einer erneuten Ansage. Wird der Name erkannt, wird nachgefragt, ob der Name wirklich gewählt werden soll. Folgende weitere Kommandos stehen Ihnen zur Verfügung:

→ „Ja / Anrufen / Wählen“ zum Wählen der zum Namen gespeicherten Nummer
→ „Nein / Zurück“ Nummer zum erkannten Namen wird nicht gewählt
→ „Abbruch / Abbrechen“ um den Dialog ohne eine Funktionsausführung zu beenden
→ „Hilfe“ Aufruf der Hilfe und Erklärung der möglichen Kommandos

„ zu Hause, ..., unterwegs anrufen / wählen“

Mit diesem Kommando haben Sie die Möglichkeit einen bestimmten Nummerntyp eines Telefonbucheintrages zu wählen. Wird der Name erkannt, wird nachgefragt, ob der Name wirklich gewählt werden soll. Folgende weitere Kommandos stehen Ihnen zur Verfügung:

→ „Ja / Anrufen / Wählen“ zum Wählen der zum Namen gespeicherten Nummer
→ „Nein / Zurück“ Nummer zum erkannten Namen wird nicht gewählt
→ „Abbruch / Abbrechen“ um den Dialog ohne eine Funktionsausführung zu beenden
→ „Hilfe“ Aufruf der Hilfe und Erklärung der möglichen Kommandos

„Wähle Nummer“

Sie werden aufgefordert, die Rufnummer einzugeben. Dies kann sowohl in Einzelziffern als auch Zifferngruppen erfolgen. Legen Sie eine Pause ein, wird die zuletzt eingegebene Ziffer/Zifferngruppe zur Kontrolle wiederholt. Außerdem wird ggf. auf das Überschreiten der maximalen Rufnummernlänge hingewiesen. Neben der Fortsetzung der Zifferneingabe haben Sie folgende weitere Kommandos zur Verfügung:

→ .+, *, #, 0, 1, ..., 9" zum Eingeben der Nummer
→ „Alles Löschen“ zum Löschen der gesamten eingegebenen Rufnummer
→ „Löschen / Korrigieren / Ändern“ zum Löschen der zuletzt eingegebenen Ziffer/Zifferngruppe
→ „Wiederholen“ zum Ansagen der bisher eingegebenen Rufnummer
→ „Ja / Anrufen / Wählen“ zur Wahl der eingegebenen Rufnummer
→ „Nein / Zurück“ um eingegebene Rufnummer nicht zu wählen

→ „Speichern“ um eingegebene Rufnummer zu speichern
→ „Abbruch / Abbrechen“ um den Dialog ohne eine Funktionsausführung zu beenden
→ „Hilfe“ Aufruf der Hilfe und Erklärung der möglichen Kommandos

„Hilfe“

Das Kommando kann wie „Abbruch“ jederzeit aufgerufen werden. Wird „Hilfe“ aufgerufen, erklärt die EGO FLASH, welche Kommandos mit welcher Funktion zum Zeitpunkt des Aufrufs möglich sind.

„Wahlwiederholung“

Dieses Kommando ermöglicht es Ihnen auf einfache Weise, die zuletzt gewählte Rufnummer nochmals zu wählen. Es schließt sich kein weiterer Dialog an. Die Wahl kann nur erfolgen, wenn das Mobiltelefon eingebucht ist. Über den Wahlbeginn werden Sie abschließend durch eine Ansage informiert.

„Abbruch / Abbrechen“

Mit dem Kommando wird sofort der aktuelle Dialog ohne eine Funktionsausführung beendet.

Softwareaktualisierung8

Die EGO FLASH kann mit der jeweils neuesten Software aktualisiert werden. Diese Softwareaktualisierung ist über Bluetooth ^® möglich. Um die aktuellste Software zu erhalten, besuchen Sie bitte unseren Internetauftritt unter www.fwd-online.de. Eine genaue Beschreibung zur Aktualisierungsprozedur liegt der Software bei.

Service9

FAQ – Liste mit häufig gestellten Fragen:

1. Ist es möglich eine Direktwahl (ohne Sprachsteuerung) bei den EGO Anlagen durchzuführen?

Ja, bei allen EGO Anlagen außer EGO TALK unter dem Menüpunkt „Telefonbuch / Optionen / Direktwahl“.

1. Wie sind die genauen Abmaße der EGO FLASH Komponenten?

Die Abmaße finden Sie in der Bedienungsanleitung unter dem Punkt „Technische Daten“.

1. Sind die EGO Anlagen für alle Fahrzeugtypen geeignet?

Ja, die EGO Anlagen sind für alle Typen geeignet. Siehe Einbauanleitung!

1. Gibt es eine Liste der optionalen Ladehalter?

Ja. Auf der Homepage ist eine Liste der optionalen Halter verfügbar.

1. Sind die Software Updates für die Anlagen kostenlos?

Ja.

1. Wo kann EGO gekauft werden?

Über autorisierte Fachhändler. Einen Fachhändler in Ihrer Nähe finden Sie auf unserer Homepage unter dem Punkt Händler → Händlersuche.

1. Welche Möglichkeit gibt es, um Musik abzuspielen?

Bei der EGO FLASH kann Musik sowohl über Bluetooth ^* (A2DP), über den EGO iAdapter, als auch über den Line-In übertragen werden. Nutzen Sie dazu ein A2DP fähiges Mobiltelefon oder machen Sie MP3-Player und iPod ^TM mit einem Dongle/Adapter A2DP fähig. Werden MP3-Player ohne A2DP verwendet, kann ein Klinkenkabel zum Anschließen an die EGO FLASH verwendet werden.

1. Verfügen die EGO Anlagen über einen Außenantennenanschluss?

In Verbindung mit dem optionalen Ladehalter und der zugehörigen Grundplatte kann das Mobiltelefon an den Außenantennenanschluss angeschlossen werden.

Problembehebung:

Problem Ursache Abhilfe
EGO FLASH schaltet sich nicht ein	Versorgungsspannung nicht vorhanden	Ggf. Sicherung ersetzen, sowie Kabel und Anschlüsse prüfen
	Zündung nicht eingeschaltet Zündung einschalten
	Zündungsleitung unterbrochen Leitung und 1 A Sicherung prüfen
Im Gespräch kann Ihr Gesprächspartner Sie nicht hören	Mikrofon nicht gestockt	Mikrofonstecker mit der Elektronikbox verbinden bei Kabeldelökt ist ein Austausch nötig
Gesprächspartner klagt über Störgeräusche	Mikrofon im Luftstrom	Mikrofon an einen anderen Ort montieren oder Lüttung verringern
	Mobiltelefon sehr dicht an Teilen der EGO FLASH oder am Autoradio	Vergrößern Sie den Abstand Ihres Mobiltelefons zur EGO FLASH bzw. zum Radio
Gesprächspartner klagt über Echoeffekte	zu geringer Abstand zwischen Mikrofon und Lautsprecher	Abstand vergrößern oder Lautstärke verringern
	Lautstärke zu hoch Lautstärke verringern
Bei der Gerätekopplung kann das Mobiltelefon die EGO FLASH nicht finden	EGO FLASH ist bereits mit einem Gerät verbunden Bestehende Verbindung aufheben
Ton klingt unsauber, kratzig schlechte	Bluetooth ^9 -Verbindung	Verringern Sie den Abstand zwischen Mobiltelefon und EGO FLASH oder entfernen Sie ggf. [metallische] Hindernisse
Nach Einschalten der Zündung wird die Verbindung zum gekoppelten Mobiltelefon nicht hergestellt	Das Mobiltelefon befindet sich nicht in Reichweite.	Bringen Sie das Mobiltelefon in Reichweite der EGO FLASH.
	Die Bluetooth ^8 Schnittstelle ist im Mobiltelefon deaktiviert.	Schatten Sie in Ihrem Mobiltelefon Bluetooth ^* auf "EIN" (Option "Automatisch" genügt nicht)
	Das Mobiltelefon verlangt eine Bestätigung des Verbindungsaufbaus.	Bestätigen Sie am Mobiltelefon die Verbindung. Deaktivieren Sie die Sicherheitsabfrage [siehe Bedierungsanleitung des Mobiltelefons]
	Eines der beiden Geräte besitzt keinen gültigen Verbindungsschlüssel mehr.	Führen Sie eine neue Kopplung durch.
iPodTM lässt sich nicht mit der EGO-Anlage verbinden	Verbindung der Komponenten falsch	Anlage vom Versorgungsnetz trennen und Verbindung prüfen, eventuelle Verbindungsfeheler beheben
	EGO iDapter wurde nicht vollständig initialisiert Anlage herunterfahren und neu Starten
	EGO iDaplerkabel unwollständig gesteckt Kabel zum iPod erneut stecken
Anlage reagiert nicht mehr auf Bedienhandlung		Drücken Sie die grüne Taste und die „Hoch“-Taste gleichzeitig länger als 2 Sekunden. Nach kurzer Wartezeit initialisiert sich die EGO FLASH neu

Zubehör und Ersatzteile10

Über die aktuell unterstützten Handymodelle informieren wir Sie im Internet unter www.fwd-online.de. Ebenso berät Ihr Händler Sie gern zu allen diesbezüglichen Fragen.

Zubehör:

Stereo Mute Box

Hören Sie Musik oder telefonieren Sie entspannt im Auto. Die Stereo Mute Box sorgt für ein ausgeklügeltes Soundmanagement. Telefongespräche oder Musik überträgt die kleine Box auf die Autolautsprecher – natürlich in Stereoqualität. Das Autoradio wird für diese Zeit stumm geschaltet.

• Radiostummschaltung bei Gesprächs- oder Musikübertragung (Audio Streaming)
• Musikwiedergabe in Stereoqualität auf den vorderen Autolautsprechern
• Gesprächswiedergabe auf den vorderen Lautsprechern

Grundplatte mit zugehörigem Lade-Cradle

Das Lade-Cradle ist das praktische Zubehör für Bluetooth ^2 -Freisprechanlagen vom Funkwerk Dabendorf. Das Lade-Cradle bietet sicheren Halt und ermöglicht die Ladung des Handy-Akkus im Fahrzeug. Ideal für Vielfahrer und -telefonierer. Der Außenantennenanschluss sorgt darüber hinaus für hervorragende Gesprächsqualität.

Merkmale:

• Intelligente Ladeelektronik für das Mobiltelefon
• Sicherer Hall des Mobiltelefons im Ladehalter
• Außenantennenanschluss für exzellente Gesprächsqualität

EGO iDapter

Der EGO iDapter erlaubt eine komfortable Integration Ihres iPod™'s im Auto. So haben Sie immer Ihre Lieblingsmusik dabei und können gleichzeitig den Akku des iPod™'s laden.

• Fernsteuerung des iPod™'s über EGO-Anlage
• Lautstärkeregelung Über EGO-Anlage
• Navigation durch die Titellisten im iPod™
• Automatisches Laden des iPod™'s

iPod™ - eingetragenes Warenzeichen der Apple Inc.

10.1 Anschlusskonzept des EGO Mute Kabel

WICHTIGER HINWEIS: Bitte beachten Sie die Pin-Belegung! (Seite 17, Abb. 11)

Abb. 16:

Anschlusskonzept

EGO Mute Kabel

Ersatzteile:

[1] Elektronikbox
[2] Bedienteil mit integriertem OLED-Display
[3] Mikrofon
[4] Anschlusskabelsatz
[5] Adapterkabel
[6] EGO Mute Kabel + ISO-Profi Box

EGO FLASH [1]

[6]

[2] [3]

Technische Daten11

Außenabmessungen Elektronikbox 130,5 mm x 54 mm x 22,5 mm

Außenabmessungen Bedienteil 77,2 mm x 43 mm x 23 mm

Kabellänge Bedienteil 2,0 m

Betriebsspannung 11 V bis 15 V

Ruhestromaufnahme (Zündung aus) max. 0,1 mA

Absicherung Dauerplus 2 A

Absicherung Zündung 1 A

Temperaturbereich -10 °C bis +55 °C

Schnittstellen Mikrofonanschluss, Line-In, Line-Out, Zubehörschnittstelle,

Versorgungsanschluss, Ladeanschluss

Unterstützte Bluetooth® Profile

Handsfree, A2DP, AVRCP

12 Zulassungen

CE 0681

Entsprechend der Richtlinie R&TTE 1999/5/EG

e 1

03 5073

Typgenehmigung gemäß Richtlinie 72/245/EWG (2006/28/EG) „Elektromagnetische Verträglichkeit in Kraftfahrzeugen“

Bluetooth® ist ein registriertes Markenzeichen der Bluetooth SIG, Inc.

Konformitätserklärung13

Dieses Gerät arbeitet mit der Bluetooth ^® Funktechnologie. In einigen Ländern kann die Verwendung dieses Gerätes nicht oder nur eingeschränkt erlaubt sein. Bitte informieren Sie sich über solche Beschränkungen, und verwenden Sie das Gerät nicht, wenn Sie nicht sicher sind, ob die Benutzung in einem bestimmten Land erlaubt ist oder nicht.

Bluetooth® ist eine Marke der Bluetooth SIG, Inc.

Hiermit erklärt die Funkwerk Dabendorf GmbH

Märkische Straße

D-15806 Dabendorf

dass sich die Freisprechanlage „EGO FLASH“

in Übereinstimmung mit den grundlegenden Anforderungen und den anderen relevanten Vorschriften der Richtlinie 1999/5/EG befindet.

CE 0681

Hotline14

Haben Sie Fragen oder Anregungen? Möchten Sie sich näher informieren? Benötigen Sie Beratung und Service vor Ort? Rufen Sie uns an!

In den folgenden Zeiten steht Ihnen unsere Hotline zur Verfügung.

Montag – Donnerstag von 7.15 Uhr bis 18.00 Uhr Freitag von 7.15 Uhr bis 16.00 Uhr

Folgende Schritte sollten Sie einhalten:

→ Prüfen Sie, ob Sie das Problem mit Hilfe des vorstehenden Abschnittes „Problembehebung“ lösen können.
→ Halten Sie den Typ der Freisprechanlage und des Halter-Sets bereit.
→ Versuchen Sie das Problem möglichst genau zu beschreiben.

Unsere Hotline können Sie unter folgenden Nummern erreichen:

aus Deutschland: Telefon: 0800 - 0 393 393

außerhalb Deutschlands: Telefon: [phone] - 316 233 +49 (0) 3377 - 316 234 Telefax: +49 (0) 3377 - 316 244

Funkwerk Dabendorf GmbH

Märkische Straße

D-15806 Dabendorf

Telefon [phone] - 0

Telefax [phone] - 300

eMail [e-mail]

[e-mail]

Internet www.fwd-online.de

Ein Unternehmen der Funkwerk AG

Änderungen sind im Sinne des technischen Fortschrittes und Abweichungen vom Lieferumfang vorbehalten! Alle Rechte vorbehalten! Vervietlältigungen, auch auszugsweise, nur mit schriftlicher Genehmigung!
