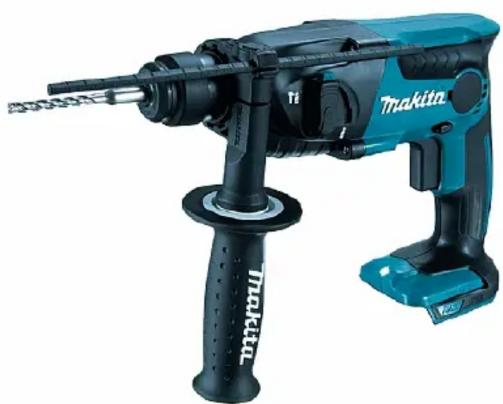

DHR165Y1J - Schlagbohrmaschine MAKITA - Kostenlose Bedienungsanleitung

Produkttyp	Schlagbohrmaschine (Bohrhammer)
Marke	Makita
Modell	DHR165Y1J
Leerlaufdrehzahl	0–1.600 min⁻¹
Leerlaufschlagzahl	0–5.300 min⁻¹
Einzelschlagstärke	1,3 J
Bohrleistung (Beton)	16 mm
Bohrleistung (Holz)	24 mm
Bohrleistung (Stahl)	13 mm
Werkzeugaufnahme	SDS‑Plus
Akku	18 V Li‑Ion, 1,5 Ah
Gewicht (mit Akku)	2,2 kg
Abmessungen (L×B×H)	297×79×253 mm
Schalldruckpegel	85 dB(A)
Schallleistungspegel	96 dB(A)
Vibration (Bohren Metall)	3,5 m/s²
Vibration (Hammerbohren Beton)	12,5 m/s²
K‑Wert Geräusch	3 dB(A)
K‑Wert Vibration	1,5 m/s²
Besondere Merkmale	Ausrastkupplung, außen wechselbare Kohlebürsten, LED
Lieferumfang	Seitengriff, Akku BL1815N, Tiefenanschlag, MAKPAC Gr.3
Anwendungsbereich	Bohren und Hammerbohren in Beton, Mauerwerk, Holz, Metall
Schutzklasse	Schutzklasse II (doppelt isoliert)

Häufig gestellte Fragen - DHR165Y1J MAKITA

Welche Akkus sind für den DHR165Y1J geeignet?

Der DHR165Y1J arbeitet mit Makita 18‑V‑Li‑Ion‑Akkus der Serie BL18. Im Lieferumfang ist ein BL1815N (1,5 Ah) enthalten. Höhere Kapazitäten wie BL1840B oder BL1850B sind ebenfalls kompatibel.

Kann ich mit dem Gerät auch ohne Schlag bohren?

Ja, der Bohrhammer verfügt über eine Ausrastkupplung und ermöglicht reines Bohren ohne Schlagfunktion. Stellen Sie dazu den Wahlschalter auf die Bohrstufe.

Wie wechsle ich die Kohlebürsten?

Die Kohlebürsten sind von außen wechselbar. Entfernen Sie die Abdeckungen an den Seiten des Motors, ziehen Sie die alten Bürsten heraus und setzen Sie neue ein. Achten Sie auf korrekte Sitz und Polung.

Welche Bohrer kann ich verwenden?

Das Gerät ist mit der SDS‑Plus‑Aufnahme ausgestattet. Geeignet sind alle SDS‑Plus‑Bohrer für Beton, Mauerwerk, Holz und Metall sowie Adapter für zylindrische Schäfte.

Wie wird der Tiefenanschlag montiert?

Schieben Sie den Tiefenanschlag in die dafür vorgesehene Bohrung am Seitengriff und fixieren Sie ihn mit der Rändelschraube. Stellen Sie die gewünschte Tiefe ein, indem Sie den Anschlag verschieben.

Wie hoch ist die Akkulaufzeit?

Die Laufzeit hängt von der Belastung ab. Mit dem mitgelieferten 1,5‑Ah‑Akku können Sie ca. 30–50 Bohrlöcher in Beton (Ø 10 mm) setzen. Größere Akkus verlängern die Betriebszeit entsprechend.

Warum schaltet sich der Bohrhammer plötzlich ab?

Das kann mehrere Ursachen haben: Überlastschutz (Gerät abkühlen lassen), leerer Akku (aufladen) oder defekte Kohlebürsten. Prüfen Sie auch die Sicherheitskupplung, die bei Blockieren ausrastet.

Wie reinige ich den Bohrhammer richtig?

Entfernen Sie nach jedem Einsatz Staub und Bohrklein mit einem trockenen Tuch oder einem Druckluftbläser (bei geringem Druck). Reinigen Sie die SDS‑Aufnahme regelmäßig und fetten Sie sie leicht ein.

Welche Sicherheitshinweise sind zu beachten?

Tragen Sie stets Schutzbrille, Gehörschutz und Staubmaske. Halten Sie das Gerät mit beiden Händen an den isolierten Griffflächen. Vermeiden Sie Kontakt mit verdeckten Stromleitungen – nutzen Sie einen Leitungssucher.

Kann der Seitengriff auch links montiert werden?

Ja, der Seitengriff ist um 360° drehbar und kann sowohl links als auch rechts oder oben montiert werden. Lösen Sie die Klemmschraube, positionieren Sie den Griff und ziehen Sie ihn wieder fest.

BEDIENUNGSANLEITUNG DHR165Y1J MAKITA

Leerlaufdrehzahl	0-1.600 min ^-1
Leerlaufschlagzahl	0-5.300 min ^-1
Einzelschlagstärke 1,3 Joule
Bohrleistung in Beton 16 mm
Bohrleistung in Holz 24 mm
Bohrleistung in Stahl 13 mm
Passend für SDS-PLUS
Akkuspannung 18 V
Akkukapazität 1,5 Ah
Maße (LxBxH) mm 297x79x253
Gewicht 2,2 kg

Lieferumfang: Best.-Nr.:

Seitengriff 36 158057-6

Akku-BL1815N, 18V 1,5 Ah 196235-0

Tiefenanschlag 324219-0

MAKPAC Gr.3 821551-8

• Bohrhammer zum Bohren und Hammerbohren
- Mit Ausrastkupplung
- Kohlebürsten von außen wechselbar
- Mit leuchtstarker LED

Schalldruckpegel ( L_pA ) 85 dB(A) Schallleistungspegel (L

Vibration Bohren Metall

WA) 96 dB(A) K-Wert Geräusch

3,5 m/s² Vibration Hammerbohren in Beton

12,5 m/s ^4 K-Wert Vibration

3 dB(A)

1,5 m/s²
