Allgemeine Informationen
Produkttyp	Akku-Winkelbohrmaschine
Marke	Makita
Modell	DA330DWE
Abmessungen und Gewicht
Maße (L x B x H)	298 x 52 x 77 mm
Gewicht	1,1 kg
Stromversorgung
Akkuspannung	10,8 V
Akkukapazität	1,3 Ah
Akkutyp	Li-Ion (BL1013)
Ladegerät	DC10WA
Technische Daten
Leerlaufdrehzahl	0–800 min⁻¹
Bohrleistung in Holz	12 mm
Bohrleistung in Stahl	10 mm
Schalldruckpegel (Lₚₐ)	70 dB(A), K=3 dB(A)
Vibration (Bohren Metall)	2,5 m/s², K=1,5 m/s²
Hauptfunktionen
Besondere Merkmale	Kompakte Bauweise (66 mm von Getriebekopf bis Futterspitze), Elektronik, Motorbremse, LED-Arbeitslicht
Lieferumfang	2x Akku BL1013, Ladegerät DC10WA, Bohrfutterschlüssel S10, PH-Bit 2x50, MAKPAC Gr.1
Wartung und Reinigung
Reinigung	Gehäuse mit trockenem Tuch reinigen; Lüftungsschlitze frei halten
Sicherheit
Sicherheitshinweise	Schutzbrille tragen, Gerät vor Feuchtigkeit schützen, nur Original-Zubehör verwenden
Ersatzteile und Reparierbarkeit
Ersatzteile	Akkus, Ladegerät, Bohrfutter, Bits über Makita Service beziehbar
Reparierbarkeit	Reparatur durch autorisierten Fachhändler empfohlen

Häufig gestellte Fragen - DA330DWE MAKITA

Wie lade ich den Akku der Makita DA330DWE richtig?

Schließen Sie das Ladegerät DC10WA an eine Steckdose an, setzen Sie den Akku BL1013 ein. Die Ladezeit beträgt ca. 30 Minuten. Die LED am Ladegerät zeigt den Ladezustand an.

Welche Akkus sind kompatibel mit der DA330DWE?

Kompatibel sind Makita 10,8 V Li-Ion Akkus der BL101x Serie, insbesondere BL1013 (1,3 Ah). Andere Spannungen oder Chemien nicht verwenden.

Was tun, wenn die Maschine nicht läuft?

Prüfen Sie die Akkuladung. Ist der Akku leer, laden Sie ihn auf. Kontrollieren Sie, ob der Akku richtig eingerastet ist. Bei Motorbremse oder Elektronikfehler kann eine Reparatur nötig sein.

Kann ich die Bohrleistung auch in anderen Materialien verwenden?

Die DA330DWE bohrt in Holz bis 12 mm, in Stahl bis 10 mm. Für Mauerwerk oder Beton ist sie nicht ausgelegt. Verwenden Sie geeignete Bohrer.

Wie wechsle ich das Bohrfutter?

Das Bohrfutter wird mit einem Bohrfutterschlüssel (S10, im Lieferumfang) gelöst. Drehen Sie den Schlüssel gegen den Uhrzeigersinn, um das Futter zu öffnen. Der Bitwechsel erfolgt schnell.

Ist die DA330DWE für den professionellen Einsatz geeignet?

Ja, sie ist kompakt und handlich, ideal für enge Stellen. Die Elektronik sorgt für konstante Drehzahl. Die Motorbremse stoppt schnell. Geeignet für Handwerker und Heimwerker.

Wie pflege ich die Maschine richtig?

Reinigen Sie das Gehäuse mit einem trockenen Tuch. Halten Sie die Lüftungsschlitze frei. Lagern Sie das Gerät trocken. Verwenden Sie keine aggressiven Reinigungsmittel.

Was bedeutet die LED-Anzeige?

Die LED leuchtet bei Betätigung des Schalters und erhellt den Arbeitsbereich. Sie dient als Arbeitslicht. Bei schwachem Akku kann die LED blinken.

Gibt es einen Schutz gegen Tiefentladung?

Ja, die Elektronik schaltet bei niedriger Spannung ab, um den Akku zu schützen. Laden Sie den Akku rechtzeitig auf.

Wo finde ich Ersatzteile?

Ersatzteile wie Akkus, Ladegerät, Bohrfutter oder Bits erhalten Sie über den Makita Kundendienst oder autorisierte Fachhändler. Nutzen Sie die Ersatzteilnummern aus der Anleitung.

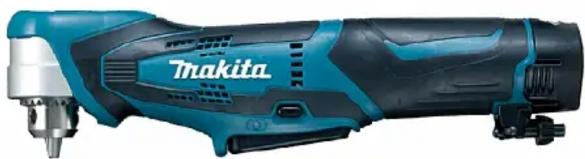

BEDIENUNGSANLEITUNG DA330DWE MAKITA

Leerlaufdrehzahl	0-800 min ^-1
Bohrleistung in Holz 12 mm
Bohrleistung in Stahl 10 mm
Akkuspannung 10,8 V
Akkukapazität 1,3 Ah
Maße (LxBxH) mm 298x52x77
Gewicht 1,1 kg

Lieferumfang: Best.-Nr.:

Akku-BL1013 Li 10,8V 194550-6 (2x)

Ladegerät DC10WA 194588-1

Bohrfutterschlüssel S10 763450-7

PH Bit 2x50 784244-7

MAKPAC Gr.1 821549-5

• Im MAKPAC 1
• Sehr handliche Akku-Winkelbohrmaschine
• Nur 66 mm von Getriebekopfoberkante bis zur Bohrfutterspitze
• Mit Elektronik
• Motorbremse
• Mit LED

Schalldruckpegel ( L_pA ) 70 dB(A) K-Wert Geräusch 3 dB(A) Vibration Bohren Metall 2,5 m/s ^2

K-Wert Vibration

1,5 m/s²
