BEDIENUNGSANLEITUNG Serie 25 Aqua Signal
Series 25 Standard
Robust navigation lights – Made of plastic in black and white
Application
Application depending on required visibilities. See table in technical information.
Housing
Polycarbonate, impact and shock resistant, non-corrosive, non-magnetic, seawater resistant
Optics
Lens: Fresnel, range of visibility 2 nm (starboard, port and bicolor 1 nm). Material: plastic, impact and shock-proof, seawater resistant
Protection degree
IP 45
Mounting
Side-mount or deck-mount
Electric
With 2-wire cable, bulb included
2


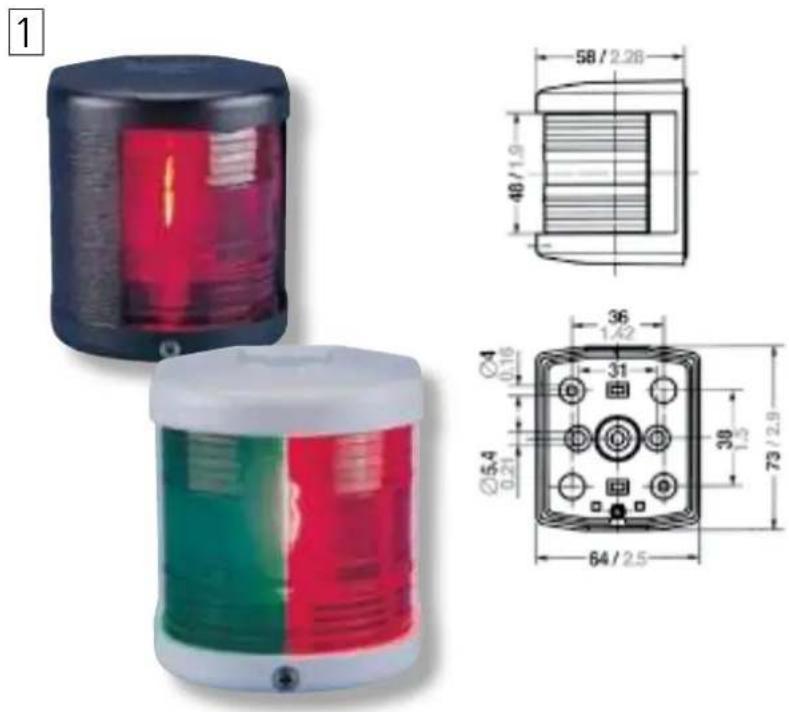

| 1 | [72KB] | Starboard | < 12 m/ < 39 ft. | 10 W | 1 nm | Black | side-mount | 12 V | 3519102000 |
| [K4SZ] | Starboard | < 12 m/ < 39 ft. | 10 W | 1 nm | White | side-mount | 12 V | 3519112000 | |
 | Port | < 12 m/ < 39 ft. | 10 W | 1 nm | Black | side-mount | 12 V | 3520202000 | |
 | Port | < 12 m/ < 39 ft. | 10 W | 1 nm | White | side-mount | 12 V | 3520212000 | |
 | Bicolor | < 12 m/ < 39 ft. | 10 W | 1 nm | Black | side-mount | 12 V | 3518302000 | |
 | Bicolor | < 12 m/ < 39 ft. | 10 W | 1 nm | White | side-mount | 12 V | 3518312000 | |
 | Masthead | < 12 m/ < 39 ft. | 10 W | 2 nm | Black | side-mount | 12 V | 3516002000 | |
 | Masthead | < 12 m/ < 39 ft. | 10 W | 2 nm | White | side-mount | 12 V | 3516012000 | |
 | Stern | < 50 m/ < 164 ft. | 10 W | 2 nm | Black | side-mount | 12 V | 3517702000 | |
 | Stern | < 50 m/ < 164 ft. | 10 W | 2 nm | White | side-mount | 12 V | 3517712000 | |
| 2 |  | All-round white | < 50 m/ < 164 ft. | 10 W | 2 nm | Black | deck-mount | 12 V | 3513012000 |
 | All-round white | < 50 m/ < 164 ft. | 10 W | 2 nm | White | deck-mount | 12 V | 3513096000 | |
 | All-round red | < 50 m/ < 164 ft. | 21 W | 2 nm | Black | deck-mount | 12 V | 3513222000 | |
 | All-round green | < 50 m/ < 164 ft. | 21 W | 2 nm | Black | deck-mount | 12 V | 3513122000 |
