BEDIENUNGSANLEITUNG S Series S2721QS DELL

HINWEIS: Ein HINWEIS beschreibt wichtige Informationen, damit Sie Ihren Computer besser nutzen können.
△ VORSICHT: Eine VORSICHTSMASSREGEL führt zu potentiellen Schäden an der Hardware oder dem Verlust von Daten, wenn die Anweisungen nicht befolgt werden.
⚠️ ACHTUNG: Eine ACHTUNG beschreibt die Möglichkeit von Eigentumsschäden, Verletzungen oder Tod.

Copyright © 2020-2022 Dell Inc. oder deren Tochtergesellschaften. Alle Rechte vorbehalten.

Dell, EMC und andere Warenzeichen sind Warenzeichen der Dell Inc. oder ihrer Tochtergesellschaften. Andere Marken können Marken der jeweiligen Eigentümer sein.

2022 - 10

Rev. A03

Inhalt

Sicherheitshinweise 6

Über Ihren Monitor 7

Lieferumfang 7

Produktmerkmale. 8

Komponenten und Bedienelemente 10

Vorderseite ....10

Rückseite 11

Ansicht von unten 13

Angaben zur Auflösung 16

Unterstützte Videomodi 17

Voreingestellte Anzeigemodi 17

Elektrische Daten....18

Physische Eigenschaften 20

Umgebungsbedingungen 21

Pinbelegung 22

LCD-Monitorqualität und Hinweise zu Pixeln. 24

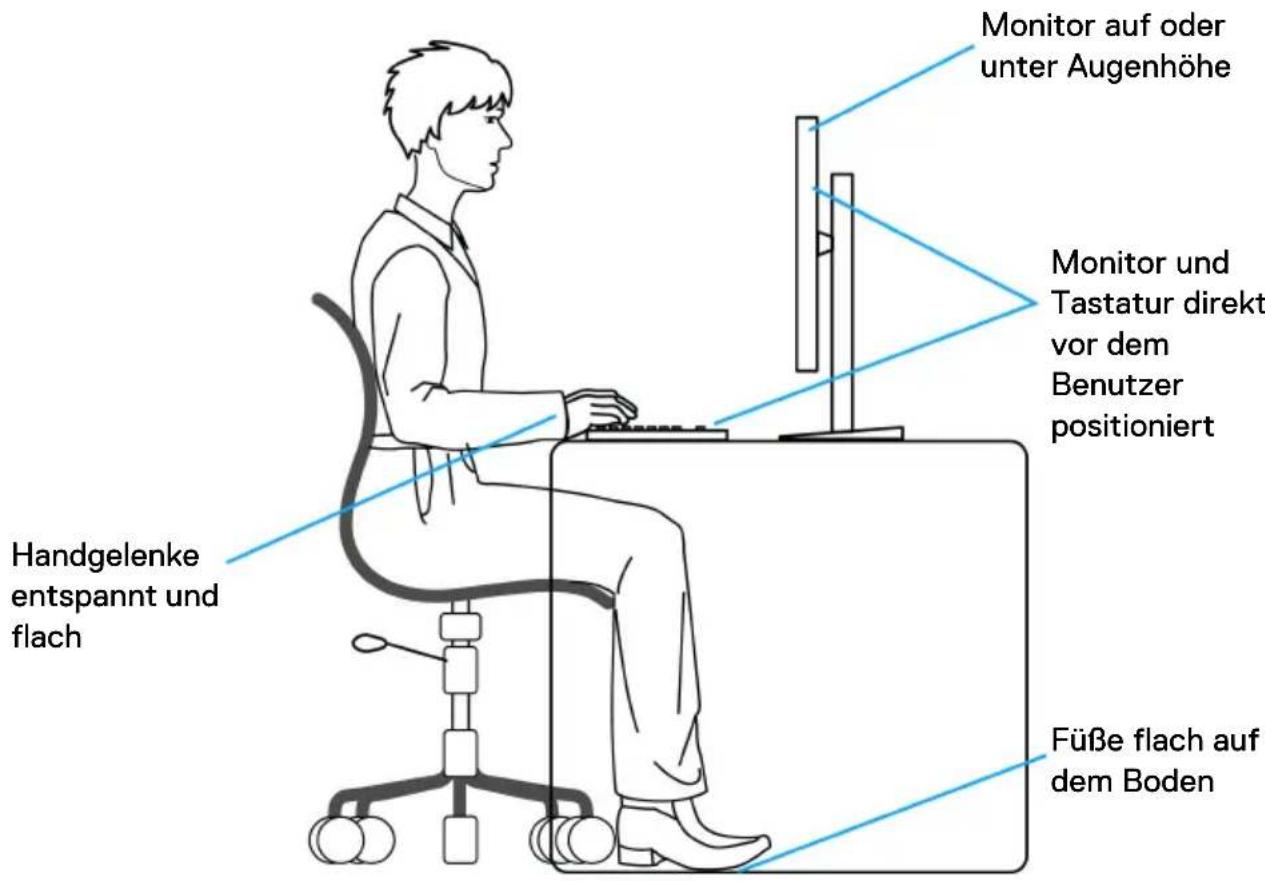

Ergonomie 24

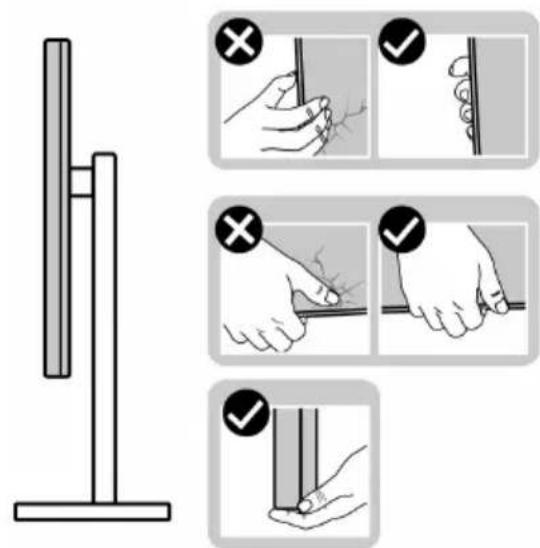

Handhabung und Bewegung Ihres Monitors. 26

Hinweise zur Wartung 28

Monitor reinigen 28

Monitor einrichten 29

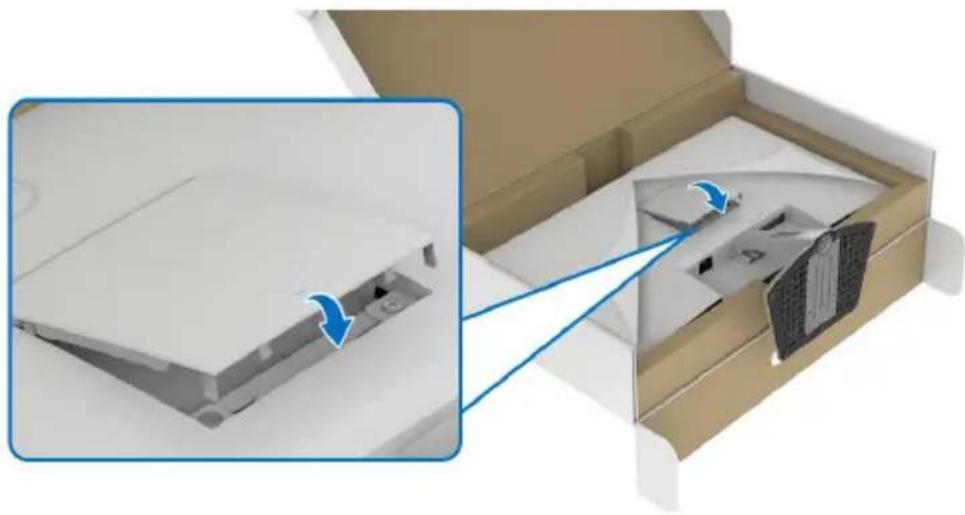

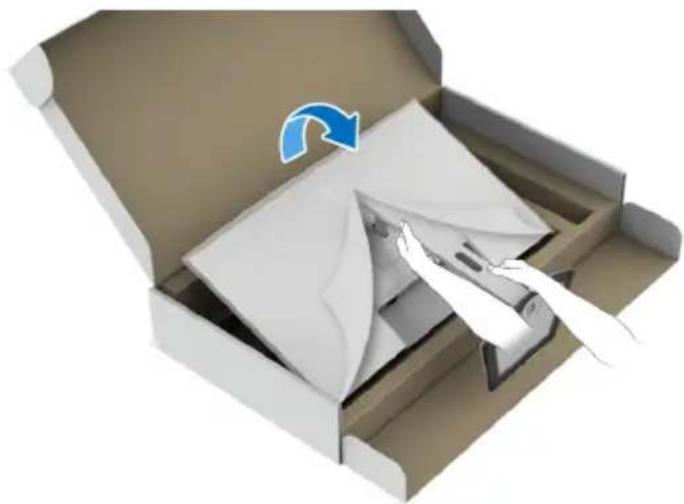

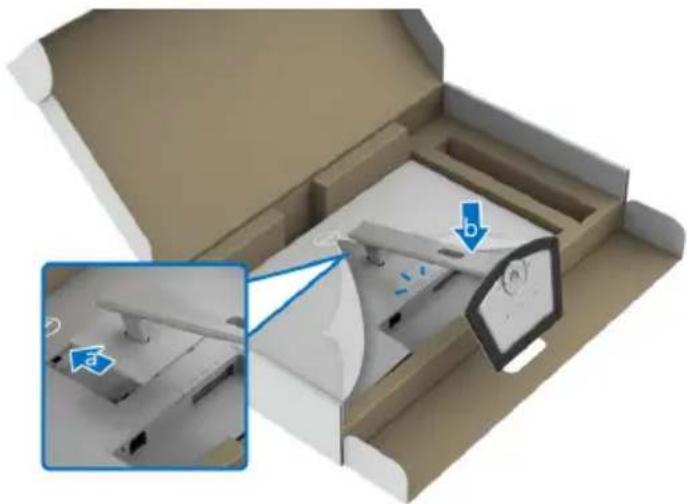

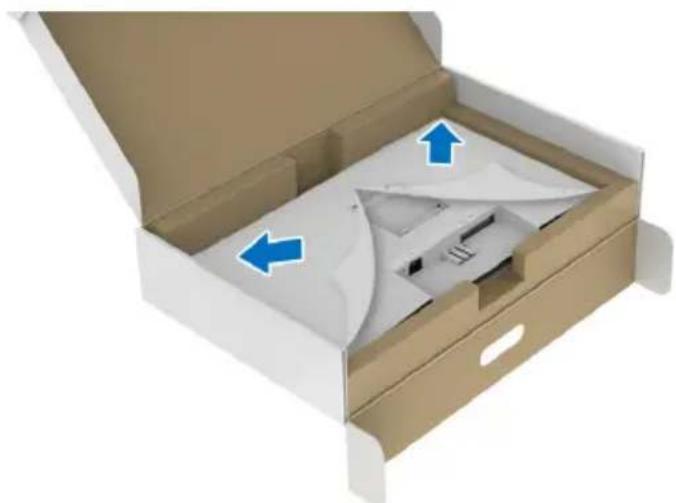

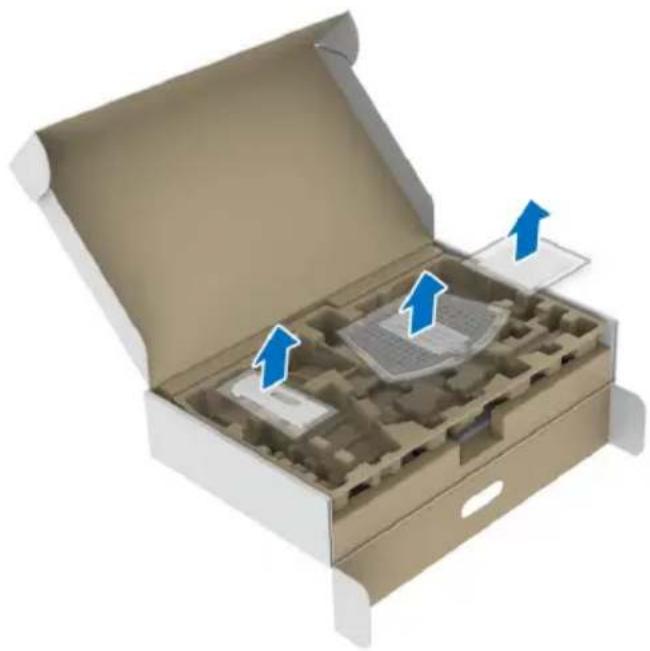

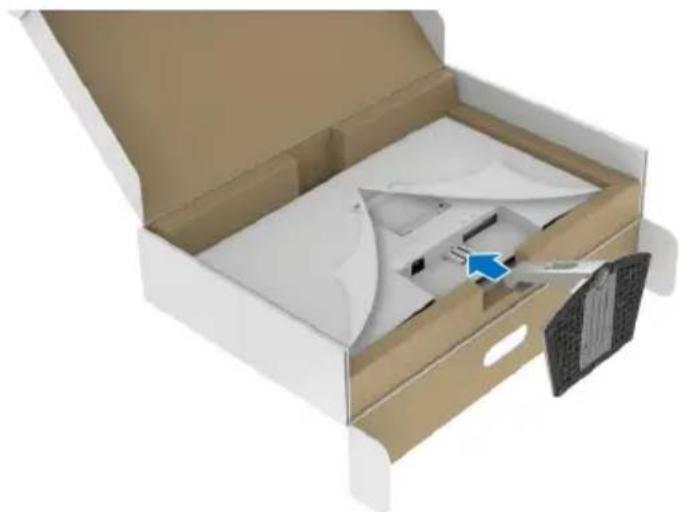

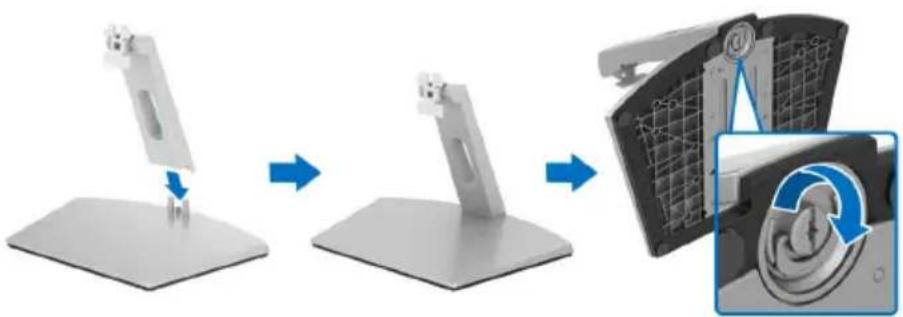

Den Ständer installieren - S2721Q 29

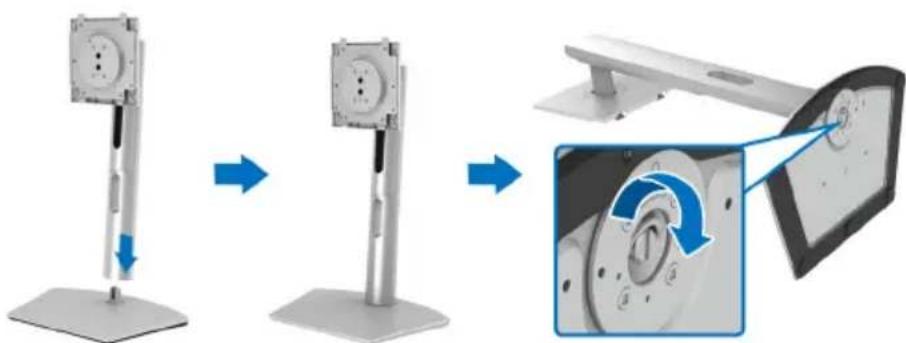

Den Ständer installieren - S2721QS/S2721QSA ..... 32

Monitor anschließen 34

Anschließen der HDMI- und Stromkabel. 35

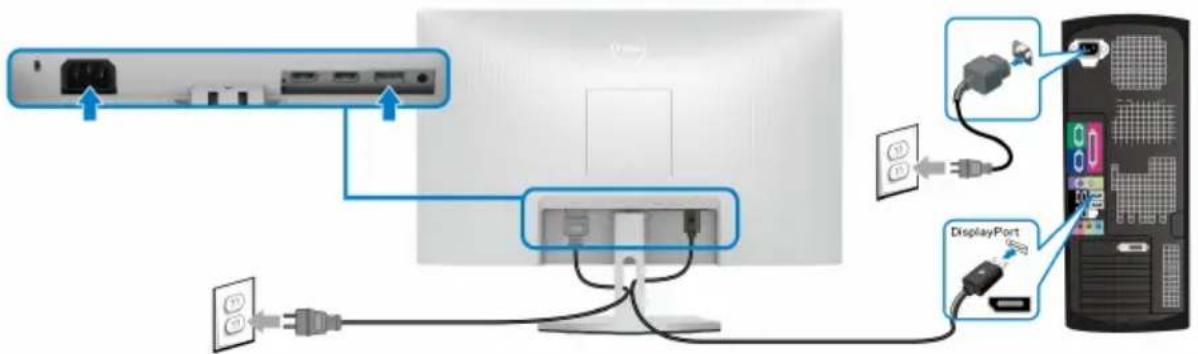

DisplayPort Kabel (DP-zu-DP) (optional) und Netzkabel anschließen 36

Ihre Kabel verlegen. 36

Den Monitor einschalten 37

Ihren Monitor mit Kensington Schloss (optional) sichern 38

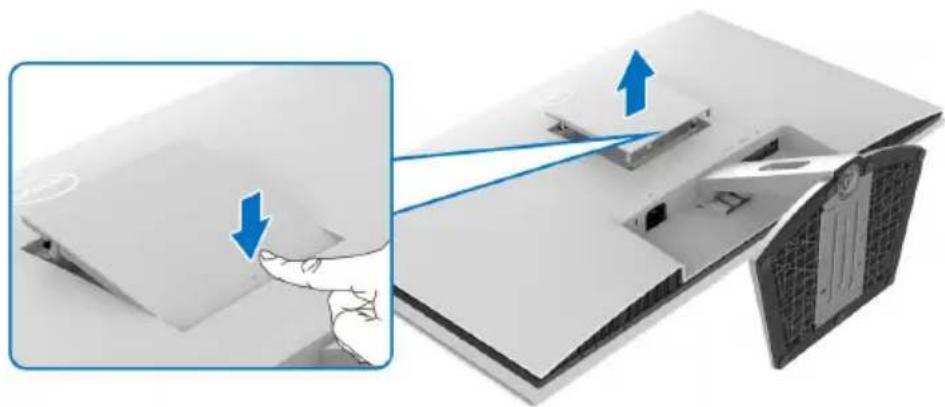

Entfernen des Monitorständers - S2721Q ..... 39

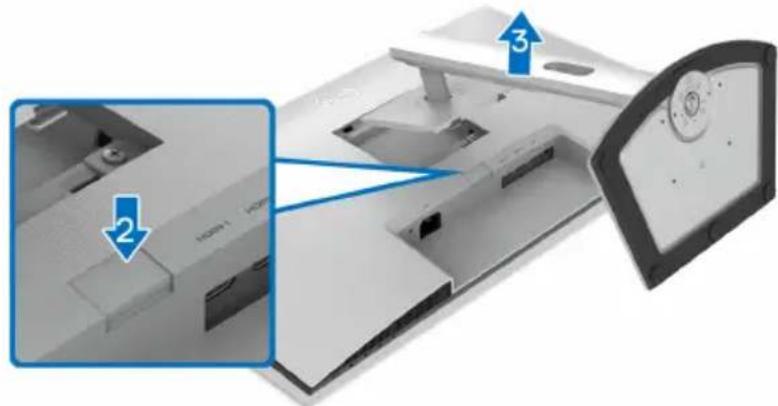

Entfernen des Monitorständers - S2721QS/S2721QSA .. 40

VESA Wandmontageset (optional) 41

Monitor bedienen 42

Monitor einschalten 42

Bedienfeldtasten verwenden 42

Bedienfeldtaste 43

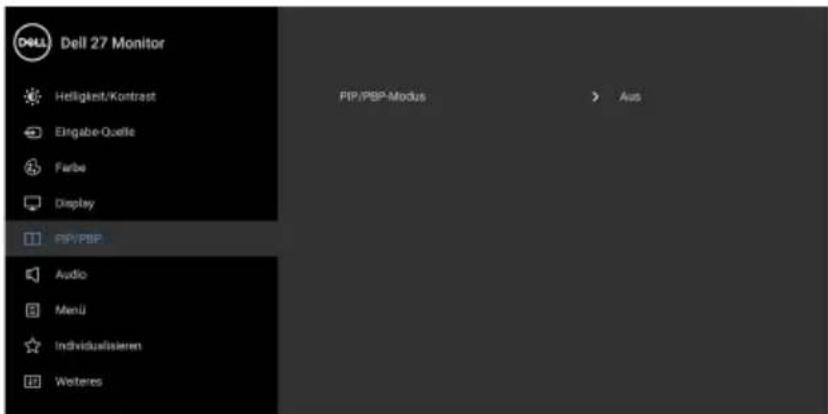

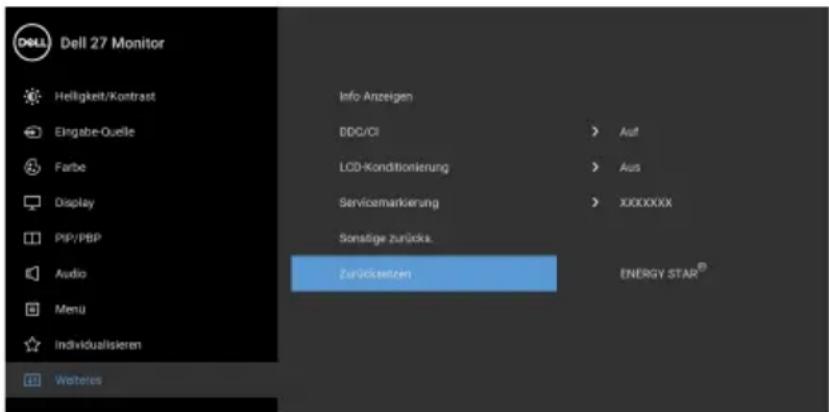

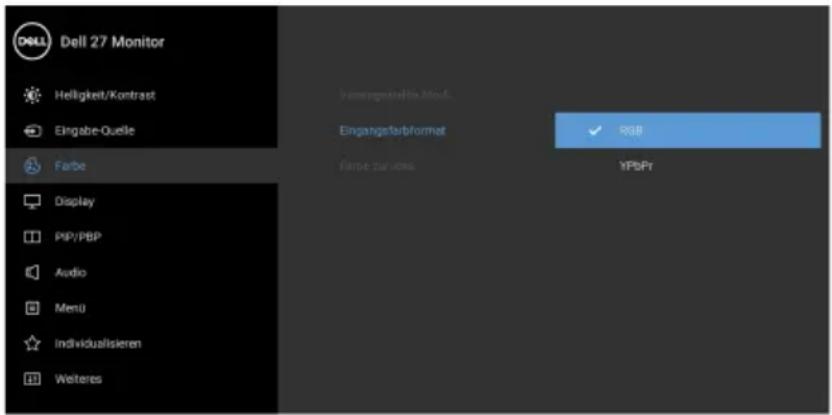

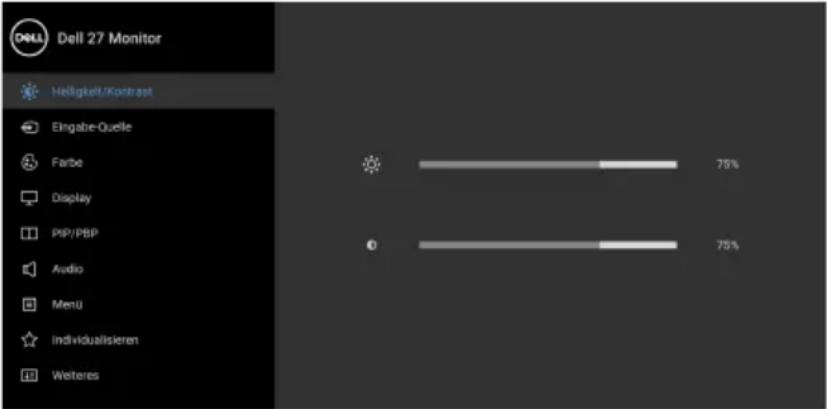

Anwendung der Anzeige auf dem Bildschirm (OSD-Menü) 44

Zugriff auf das Menüsystem 44

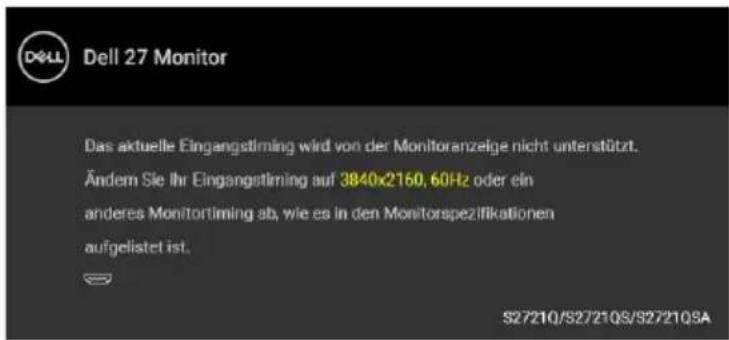

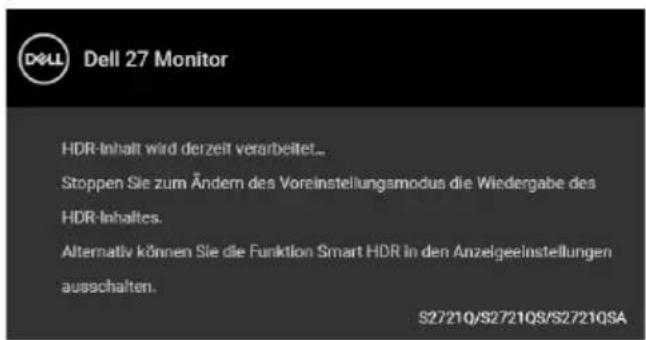

OSD-Warnmeldung 60

Maximale Auflösung einstellen 63

Voraussetzungen für die Anzeige oder Wiedergabe von HDR-Inhalten 64

Kippen, Schwenken und Höhenverstellung ..... 65

Kippen 65

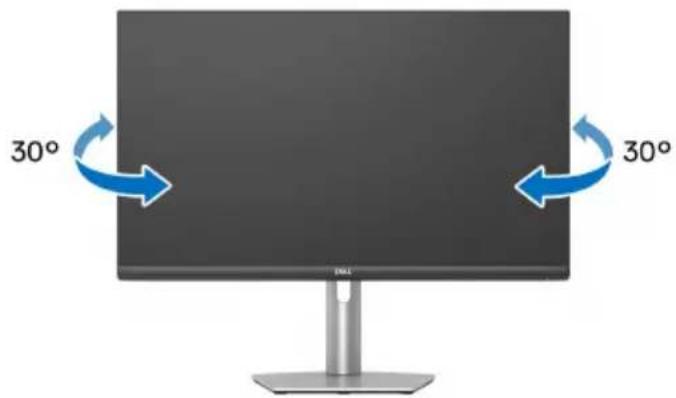

Schwenken (nur S2721QS/S2721QSA) 66

Höhenverstellung (nur S2721QS/S2721QSA) 66

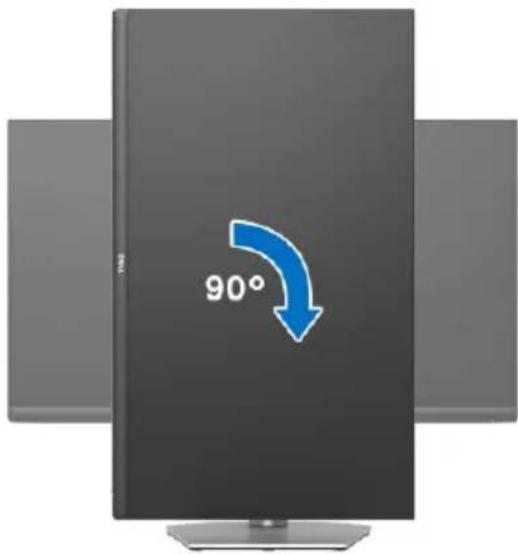

Die Anzeige drehen (nur S2721QS/S2721QSA) ..... 67

Im Uhrzeigersinn drehen 67

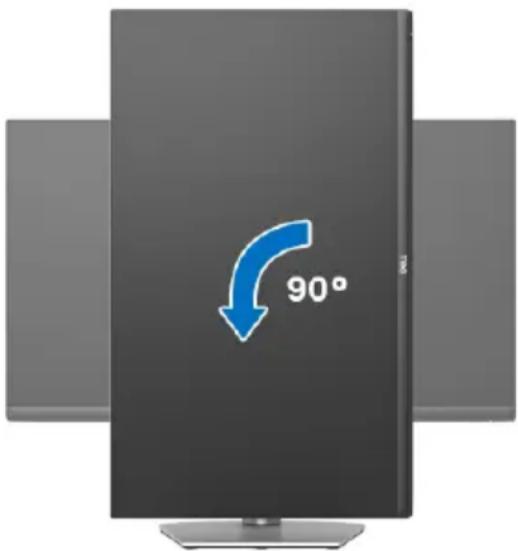

Entgegen dem Uhrzeigersinn drehen 68

Anzeigerotation-Einstellungen Ihres Systems anpassen . 68

Problemlösung 70

Selbsttest....70

Selbstdiagnose....71

Allgemeine Probleme 72

Produktspezifische Probleme 75

Lautsprecherspezifische Probleme 77

Anhang 78

FCC-Erklärung (nur für die USA) und weitere rechtliche Informationen. 78

Kontakt zu Dell.... 78

EU Produktdatenbank für Energielabel und Produktinformationsblatt 78

Sicherheitshinweise

VORSICHT: Die Verwendung von anderen als in dieser Dokumentation angegebenen Bedienelementen, Anpassungen oder Verfahren kann zu Schock-, elektrischen und/oder mechanischen Gefahren führen.

• Stellen Sie den Monitor auf eine feste Oberfläche und behandeln Sie ihn vorsichtig. Der Bildschirm ist zerbrechlich und kann beschädigt werden, wenn er fallen gelassen oder hart getroffen wird.
• Stellen Sie immer sicher, dass Ihr Monitor elektrisch für den Betrieb mit der an Ihrem Standort verfügbaren Wechselstromversorgung ausgelegt ist.
• Halten Sie den Monitor auf Raumtemperatur. Übermäßig kalte oder heiße Bedingungen können sich nachteilig auf den Flüssigkristall der Anzeige auswirken.
• Setzen Sie den Monitor keinen starken Vibrationen oder starken Stößen aus. Legen Sie den Monitor zum Beispiel nicht in einen Kofferraum eines Autos.
• Ziehen Sie den Stecker aus der Steckdose, wenn der Monitor über einen längeren Zeitraum nicht benutzt wird.
• Um einen Stromschlag zu vermeiden, versuchen Sie nicht, eine Abdeckung zu entfernen oder das Innere des Monitors zu berühren.

Über Ihren Monitor

Lieferumfang

Der Monitor wird mit den in der unteren Tabelle gezeigten Artikeln geliefert. Falls ein Artikel fehlt, wenden Sie sich an Dell. Weitere Informationen finden Sie unter Kontakt zu Dell.

HINWEIS: Einige Artikel könnten optional sein und nicht mit dem Monitor geliefert werden. Einige Funktionen könnten in einigen Ländern nicht verfügbar sein.

HINWEIS: Wenn Sie einen Ständer verwenden, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.

Komponentenbild Komponentenbeschreibung
	Monitor
a b	Ständer:a. S2721Qb. S2721QS/S2721QSA
a b	Sockel:a. S2721Qb. S2721QS/S2721QSAVESATM Schraubenabdeckung(nur S2721Q)
	Netzkabel (Je nach Landverschieden)
	HDMI-Kabel
	Kurz an le it uSicherheit, Umweltschutzund Bestimmungen

Produktmerkmale

Der Dell S2721Q/S2721QS/S2721QSA Monitor arbeitet mit Active Matrix-, Dünnschichttransistor- (TFT) und Flüssigkristall-Technologien (LCD) und einer LED-Beleuchtung. Die Monitorfunktionen umfassen:

• 68,47 cm (27 Zoll) sichtbarer Bereich (diagonal gemessen).
  3840 x 2160 (16:9) Bildpunkte Auflösung, zusätzlich Vollbildanzeige in niedrigeren Auflösungen.
• Unterstützt AMD FreeSync™ mit einer Aktualisierungsrate von 60 Hz und einer schnellen Reaktionszeit von 4 ms Grau-zu-Grau im Extrem Modus*.
  • Farbbereich von 99% sRGB.
  • Digitale Konnektivität mit DisplayPort und HDMI.
  • S2721Q: Kippbereich.
  • S2721QS/S2721QSA: Einstellmöglichkeiten für Kippen, Schwenken, Drehung und Höhenanpassung.
  • Zwei integrierte Lautsprecher.

• Abnehmbarer Ständer und Video Electronics Standards Association (VESA™) 100 mm Befestigungslöcher für flexible Montagelösungen.

• Plug-and-Play Fähigkeit, wenn von Ihrem System unterstützt.

• Steuerung per Bildschirmanzeige (OSD) für einfache Einstellung und Bildschirmoptimierung.

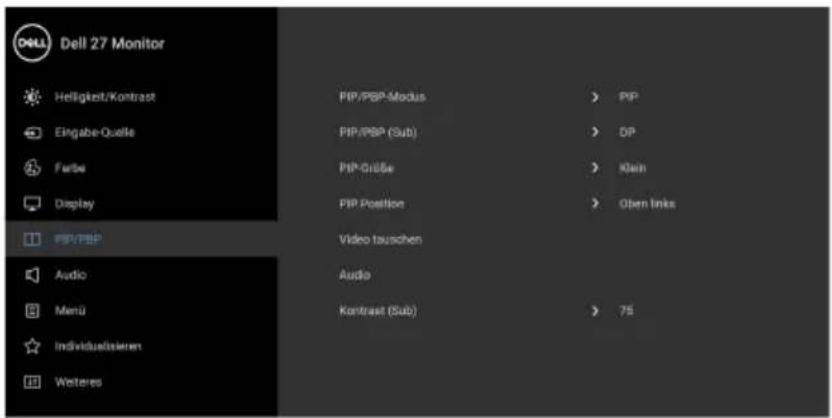

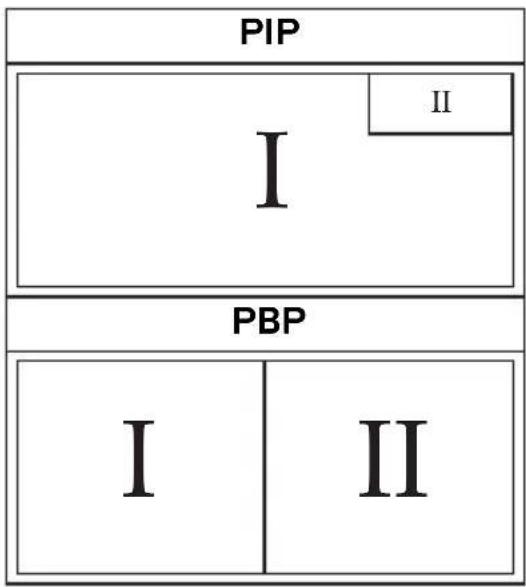

• Unterstützt Bild neben Bild (PBP) und Bild in Bild (PIP) Auswahlmodus.

HINWEIS: Wenn PIP/PBP aktiviert ist, wird AMD FreeSync™ (in der AMD Radeon™ Software) deaktiviert.

• Netz- und OSD-Tastensperre.
• Schlitz für Sicherheitsschloss.
  • ≤ 0,3 W im Standbymodus.
• Optimieren Sie Ihren Augenkomfort mit einem flimmerfreien Bildschirm und niedrigem Blaulichtanteil Funktionen.
• S2721QS/S2721QSA: Der Monitor verwendet einen Bildschirm mit niedrigem Blaulichtanteil und entspricht den Anforderungen des TÜV Rheinland (Hardware Solution) bei Werksrückstellung oder Standardeinstellung. Diese integrierte Lösung zur Verringerung von blauem Licht reduziert gefährliche blaue Lichtemissionen durch die Anpassung der Bildschirmparameter, ohne dass dabei die Farbtreue beeinträchtigt wird.

ACHTUNG: Die möglichen Langzeiteffekte von blauem Licht des Monitors könnten die Augen schädigen, z.B. Übermüdung der Augen, digitale Überanstrengung der Augen usw. Die ComfortView (S2721Q) und ComfortView Plus (S2721QS/S2721QSA) Funktionen sind so konzipiert, dass sie die vom Monitor ausgestrahlte Menge an blauem Licht reduzieren, um den Augenkomfort zu optimieren.

*Der 4 ms Grau-zu-Grau Modus ist im Extrem Modus erreichbar, um sichtbare Bewegungsunschärfe und erhöhte Bildempfindlichkeit zu reduzieren. Dies kann jedoch einige leichte und auffällige visuelle Artefakte in das Bild einbringen. Da jede Systemeinrichtung und die Bedürfnisse jedes Benutzer unterschiedlich sind, empfehlen wir den Benutzern, mit den verschiedenen Modi zu experimentieren, um die für sie richtige Einstellung zu finden.

Komponenten und Bedienelemente

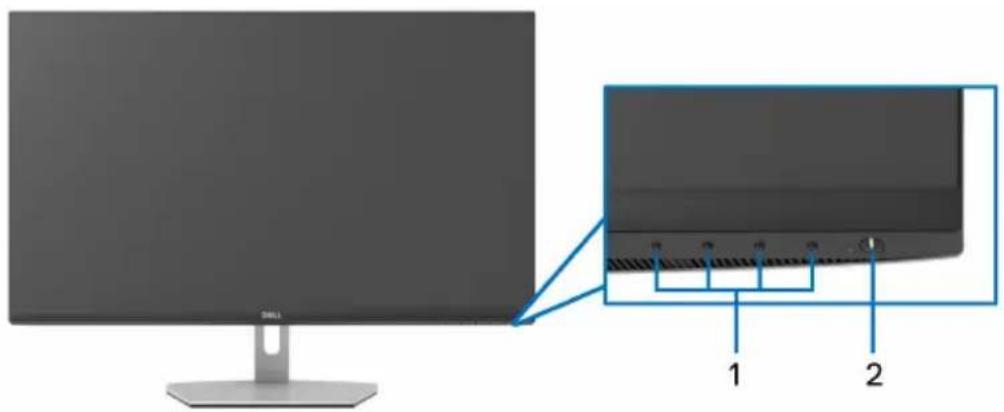

Vorderseite

S2721Q

Etikett	Beschreibung Verwenden
1	Funktionstasten Weitere Informationen	finden Sie unterMonitor bedienen.
2	Ein/Aus-Taste (mit LED-Anzeige)	Zum Ein-/Ausschalten des Monitors.

Rückseite

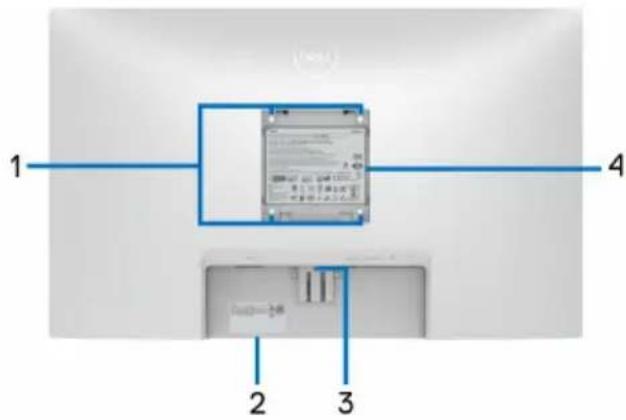

S2721Q

1 2 3 4

Rückansicht mit Monitorständer

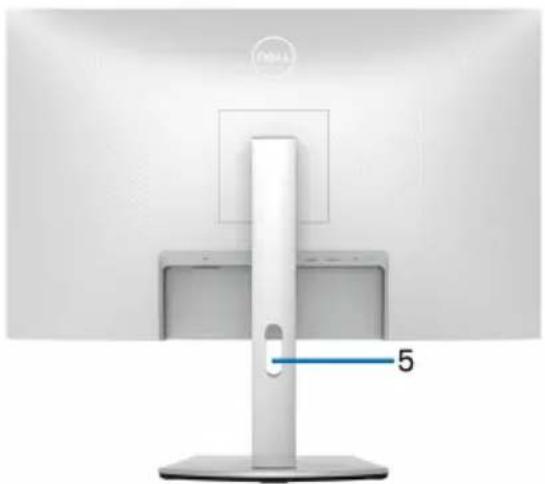

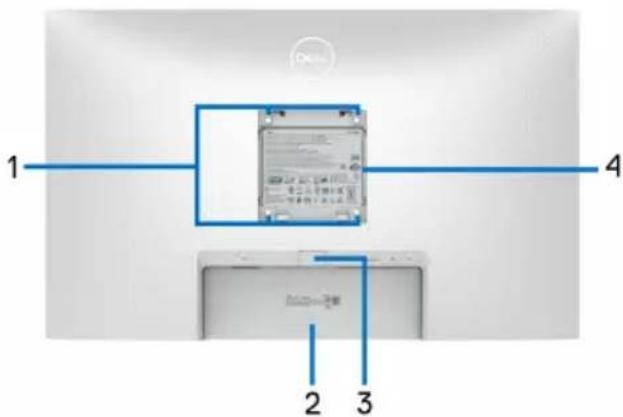

S2721QS/S2721QSA

1 2 3 4

Etikett Beschreibung Verwenden
1 VESA-Montagebohrungen(100 mm x 100 mm- Hinter der angebrachten VESA-Abdeckung)		Monitor-Wandbefestigung per VESA-kompatibler Wandmontagehalterung (100 mm x 100 mm).
2 Strichcode, Seriennummer und Service Tag Etikett		Nehmen Sie auf dieses Etikett Bezug, wenn Sie Dell bezüglich technischer Unterstützung kontaktieren. Die Servicemarkierung ist eine eindeutige alphanumerische Kennung, die es den Dell Servicetechnikern ermöglicht, die Hardwarekomponenten in Ihrem Monitor zu identifizieren und auf Garantieinformationen zuzugreifen.
3 Stand Entriegelungstaste Löst den Ständer vom Monitor.
4 Etikett mit behördlichen Bestimmungen		Liste der behördlichen Zulassungen.
5 Kabelführungsöffnung Bringt Ordnung durch Führung der Kabel durch die Öffnung.

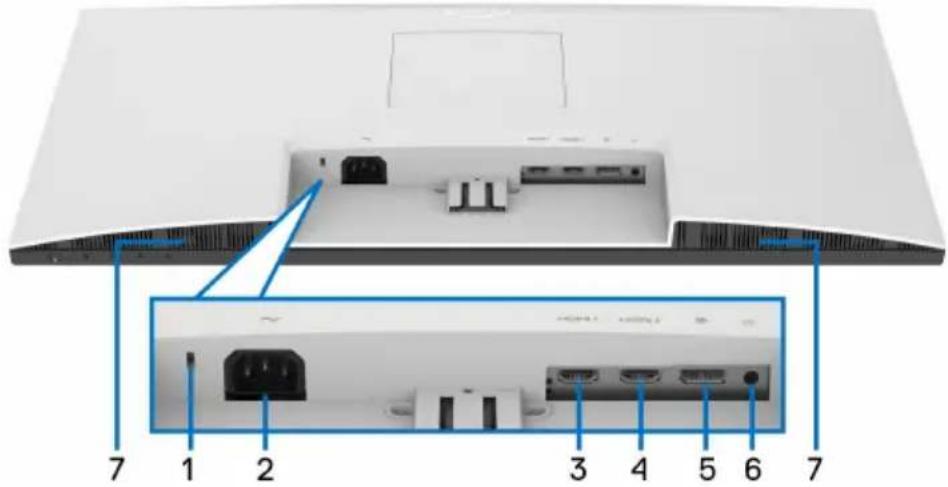

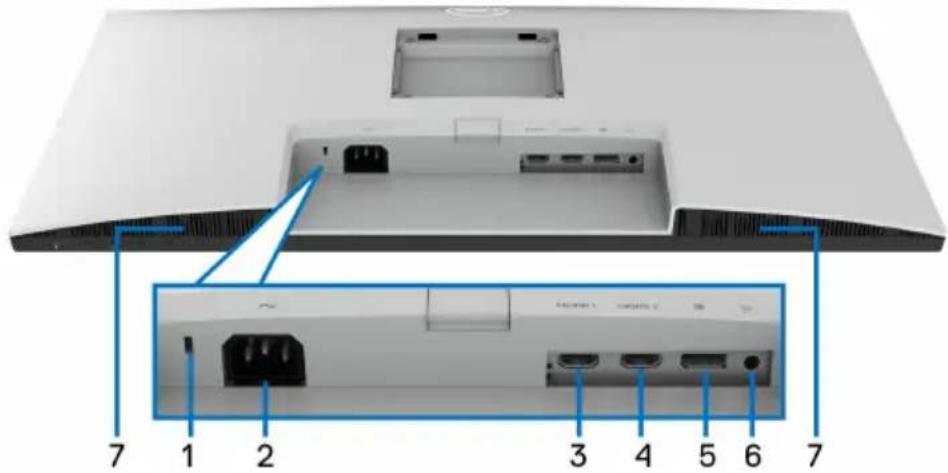

Ansicht von unten

S2721Q

7 1 2 3 4 5 6 7

Ansicht von unten ohne Monitor-Standfuß

S2721QS/S2721QSA

7 1 2 3 4 5 6 7

Ansicht von unten ohne Monitor-Standfuß

Etikett Beschreibung Verwenden
1 Schlitz für Sicherheitsschloss (basierend auf Kensington Security Slot)		Sichert den Monitor mit Schloss (nicht im Lieferumfang enthalten).

2 Netzkabelanschluss Schließen Sie das Netzkabel an (im Lieferumfang des Monitors enthalten).

3 HDMI Port (HDMI 1) Verbinden Sie Ihren Computer mit dem HDMI-Kabel (im Lieferumfang des Monitors enthalten).

4 HDMI Port (HDMI 2) Verbinden Sie Ihren Computer mit dem HDMI-Kabel (im Lieferumfang des Monitors enthalten).

5 DisplayPort Schließen Sie Ihren Computer mit dem DisplayPort-Kabel an.

6 Line-Ausgangsanschluss Zum Anschluss Ihrer Lautsprecher.HINWEIS: Dieser Anschluss unterstützt keine Kopfhörer.

7 Lautsprecher Für die Tonausgabe.

Technische Daten des Monitors

Modell S2721Q S2721QS/S2721QSA
Bildschirmtyp Aktiv-Matrix-TFT-LCD
Panel-Technologie IPS
Seitenverhältnis 16:9
Sichtbares Bild
DiagonaleBreite (aktiver Bereich)Höhe (aktiver Bereich)Gesamtbereich	684,7 mm (27 Zoll)596,7 mm (23,49 Zoll)335,7 mm (13,21 Zoll)200301,8 mm^2 (310,47 Zoll^2 )
Pixelabstand 0,1554 x 0,1554 mm
Pixel pro Zoll (PPI) 163
AnzeigewinkelVertikalHorizontal	178° (typisch)178° (typisch)
Luminanz 350 cd/m^2 (typisch)
Kontrastverhältnis 1300:1	(typisch) 1000:1 (typisch)
Anzeigebeschichtung	Blendschutzbehandlung des vorderen Polarisators (Haze 25%, 3H)
Hintergrundlicht Weiße L	ED Edgelight System
Reaktionszeit	8 ms Grau-zu-Grau imNormalModus5 ms Grau-zu-Grau imSchnellModus4 ms Grau-zu-Grau imExtremModus**Der 4 ms Grau-zu-Grau Modus ist imExtremModus erreichbar, um sichtbare Bewegungsunschärfe und erhöhte Bildempfindlichkeit zu reduzieren. Dies kann jedoch einige leichte und auffällige visuelle Artefakte in das Bild einbringen. Da jede Systemeinrichtung und die Bedürfnisse jedes Benutzer unterschiedlich sind, empfehlen wir den Benutzern, mit den verschiedenen Modi zu experimentieren, um die für sie richtige Einstellung zu finden.
Farbtiefe 1,07 Milliarden Farben
Farbgamut sRGB 99% (typisch)
Konnektivität · 1 x Display	Port Version 1.2· 2 x HDMI-Port Version 2.0· 1 x Audio Line-Out Port
Rahmenbreite (Kante des Monitors bis aktivem Bereich)
ObenLinks/RechtsUnten	7,4 mm7,4 mm/7,4 mm21,6 mm
Regulierbarkeit
NeigungSchwenkbarDrehungHöhenverstellbarerStänder	-5° bis 21°Nicht anwendbarNicht anwendbarNicht anwendbar	-5° bis 21°-30° bis 30°-90° bis 90°110 mm
Integrierte Lautsprecher 2 x 3 W Tonausgabe
Dell Display ManagerKompatibilität	Bequeme Anordnung und andere wichtige Funktionen
Sicherheit Schlitz für Sicherheitsschloss (Sicherheitskabel separat erhältlich)

Angaben zur Auflösung

Modell S2721Q/S2721QS/S2721QSA
Horizontalfrequenzen 130 kHz bis	137 kHz (automatisch)
Vertikalfrequenzen 40 Hz bis 60 Hz	(automatisch)
Max. voreingestellte Auflösung	3840 x 2160 bei 60 Hz

Unterstützte Videomodi

Modell S2721Q/S2721QS/S27	21QSA
Videoanzeigefähigkeiten (HDMI & DisplayPort)	480p, 480i, 576p, 576i, 720p, 1080i, 1080p, QHD, UHD

Voreingestellte Anzeigemodi

HDMI Anzeigemodi

Anzeigemodus Horizon-talfrequenz (kHz)	Vertikalefre-quenz (Hz)	Pixelakt (MHz)	Sync-Polarität (horizontal/ vertical)
720 x 400 31,47 70,08	28,32 -/+
VESA, 640 x 480 31,50	60,00 25,20 -/-
VESA, 640 x 480 37,50	75,00 31,50 -/-
VESA, 800 x 600	37,90	60,30 40,00	+/+
VESA, 800 x 600	46,90 75,00	49,50	+/+
VESA, 1024 x 768	48,40	60,00 65,00 -/-
VESA, 1024 x 768	60,00	75,00	78,80
VESA, 1152 x 864 67,50	75,00	108,00	+/+
VESA, 1280 x 1024	64,00	60,00	108,00
VESA, 1280 x 1024	80,00	75,00	135,00
VESA, 1600 x 900	60,00 60,00	108,00	+/+
VESA, 1600 x 1200	75,00	60,00	162,00
VESA, 1920 x 1080	67,50	60,00	148,50
2048 x 1280	78,90	59,90	174,30
2560 x 1440	88,79	59,95	241,50
3840 x 2160	135	60	594

DP Anzeigemodi

Anzeigemodus Horizon-talfrequenz (kHz)	Vertikalefre-quenz (Hz)	Pixeltakt (MHz)	Sync-Polarität (horizontal/ vertical)
720 x 400 31,47 70,08	28,32 -/+
VESA, 640 x 480 31,50	60,00 25,20 -/-
VESA, 640 x 480 37,50	75,00 31,50 -/-
VESA, 800 x 600	37,90	60,30 40,00	+/+
VESA, 800 x 600	46,90	75,00	49,50
VESA, 1024 x 768	48,40 60,00	65,00 -/-
VESA, 1024 x 768 60,00	75,00	78,80	+/+
VESA, 1152 x 864	67,50	75,00	108,00
VESA, 1280 x 1024	64,00	60,00	108,00
VESA, 1280 x 1024	80,00	75,00	135,00
VESA, 1600 x 900	60,00	60,00	108,00
VESA, 1600 x 1200	75,00 60,00	162,00 +/-
VESA, 1920 x 1080	67,50	60,00	148,50
2048 x 1280	78,90	59,90	174,30
2560 x 1440	88,79	59,95	241,50
3840 x 2160	133,313	60	533,25

HINWEIS: Dieser Monitor unterstützt AMD FreeSync™.

Elektrische Daten

Modell	S2721Q/S2721QS	S2721QSA
Videoeingangssignale	HDMI 2.0/DisplayPort 1.2, 600 mV für jede differentielle Linie, 100 Ω Eingangsimpedanz pro Differentialpaar
Netzeingangsspannung / Frequenz / Strom	100 VAC bis 240 VAC / 50 Hz oder 60 Hz ± 3 Hz / 1,5 A (typisch)
Einschaltstrom	• 120 V: 30 A (Max.) bei 0°C (Kaltstart)• 240 V: 60 A (Max.) bei 0°C (Kaltstart)

Stromverbrauch · 0,2 W (Aus Modus)1· 0 , 2 W ( S t a1n 0 b 2 w o( dS ut sa1)n d k· 2 8 , 8 W ( E i n· 2M7 W (EinuModus)1· 5 2 W ( ^2 M a x .)· 5 2 W ( ^2 M a x .)· 21,88 W (Pon)3· 68,48 kWh (TEC)3

· 0 , 2 W ( A u s M o n 0 b 2 w o( dS ut sa1)n d k· 2M7 W (EinuModus)1· 5 2 W ( ^2 M a x .)· 21,88 W (Pon)3· 6 8 , 4 8 k ^3 W h ( T l

^1 Wie in EU 2019/2021 und EU 2019/2013 definiert.
^2 Maximale Helligkeits- und Kontrasteinstellung.
^3 Pon: Stromverbrauch im eingeschalteten Modus wie in Energy Star 8.0 Version definiert.

TEC: Gesamtstromverbrauch in kWh wie in Energy Star 8.0 Version definiert.

Dieses Dokument dient lediglich Informationszwecken und gibt die Laborleistung wieder. Ihr Produkt kann je nach Software, Komponenten und Peripheriegeräten, die Sie bestellt haben, unterschiedlich funktionieren und wir verpflichten uns nicht, solche Informationen zu aktualisieren.

Daher sollte der Kunde bei Entscheidungen bezüglich elektrischer Toleranzen oder anderweitig nicht auf diese Informationen vertrauen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der Exaktheit oder Vollständigkeit gemacht.

HINWEIS: Dieser Monitor erfüllt die ENERGY STAR Richtlinien.

Dieses Produkt erfüllt die ENERGY STAR Richtlinien in den werkseitigen Standardeinstellungen, die über die Funktion "Zurücksetzen" im OSD-Menü wiederhergestellt werden können. Das Ändern der werkseitigen Standardeinstellungen oder das Aktivieren anderer Funktionen kann die Leistungsaufnahme erhöhen, die den von ENERGY STAR vorgegebenen Grenzwert überschreiten kann.

Physische Eigenschaften

Modell S2721Q S2721QS/S2721QSA
Signalkabeltyp · Digital: HDMI, 19-polig · Digital: DisplayPort, 20-polig (Kabel nicht enthalten)
HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den Videokabeln zusammenarbeiten, die mit Ihrem Monitor mitgeliefert werden. Da Dell keine Kontrolle über die verschiedenen Kabelanbieter auf dem Markt hat, die Art des Materials, des Steckers und des Prozesses, der zur Herstellung dieser Kabel verwendet wird, garantiert Dell keine Videoleistung für Kabel, die nicht mit Ihrem Dell Monitor geliefert werden.
Abmessungen (mit Ständer)
Höhe 453,4 mm (17,85 Zoll) · Erweitert:		510,1 mm (20,08 Zoll) · Eingezogen: 400,1 mm (15,75 Zoll)
Breite 611,6 mm (24,08 Zoll) 611,6 mm (24,08 Zoll)
Tiefe 186,8 mm (7,35 Zoll) 174,7 mm (6,88 Zoll)
Abmessungen (ohne Ständer)
Höhe 364,6 mm (14,35 Zoll) 364,6 mm (14,35 Zoll)
Breite 611,6 mm (24,08 Zoll) 611,6 mm (24,08 Zoll)
Tiefe 55,4 mm (2,18 Zoll) 55,4 mm (2,18 Zoll)
Ständerabmessungen
Höhe 176,0 mm (6,93 Zoll) · Erweitert:		403,1 mm (15,87 Zoll) · Eingezogen: 364,8 mm (14,36 Zoll)
Breite	257,2 mm (10,13 Zoll)	257,0 mm (10,12 Zoll)
Tiefe 186,8 mm (7,35 Zoll)	174,7 mm (6,88 Zoll)
Gewicht
Gewicht mit Verpackung	8,1 kg (17,86 lb)	9,2 kg (20,28 lb)
Gewicht mit montiertem Ständer und Kabeln	5,6 kg (12,35 lb)	6,4 kg (14,11 lb)
Gewicht ohne montierten Ständer (zur Wand- oder VESA-Befestigung - ohne Kabel)	4,7 kg (10,36 lb) 4,7 kg (10,36 lb)
Gewicht des Ständers 0,7	kg (1,54 lb) 1,5 kg (3,31 lb)

Umgebungsbedingungen

Modell S2721Q/S2721QS S2721QSA
Kompatible Standards
· ENERGY STAR zertifizierter Monitor· RoHS-konform· TCO-zertifizierte Bildschirme· Mit Ausnahme der externen Kabel sind weniger bromierte Flammschutzmittel (BFR) und weniger Polyvinylchlorid (PVC) enthalten· Bildschirm aus arsenfreiem Glas und frei von Quecksilber
Temperatur
Im Betrieb 0°C bis 40°C (32°F)	bis 104°F)
Ausgeschaltet · Speicher: -20°C	bis 60°C (-4°F bis 140°F)· Versand: -20°C bis 60°C (-4°F bis 140°F)
Luftfeuchtigkeit
Im Betrieb 10% bis 80% (nicht kondensierend)
Ausgeschaltet · Speicher: 5% bis 90% (nicht kondensierend)· Versand: 5% bis 90% (nicht kondensierend)
Meereshöhe
Im Betrieb 5.000 m (16.404 ft) (max.)
Ausgeschaltet 12.192 m (40.000 cm) (max.)
Wärmeableitung · 177,43 BTU	/Stunde(max.)· 9 5 ,5 4 B T U/(typisch)	· 1 7 7,4 3 B T U(max.)· S8 t4 u, n2 d8 eB T(U)(typisch)

Pinbelegung

DisplayPort-Anschluss

Pin Nummer	Seite mit 20 Stiften des angeschlossenen Signalkabels
1 ML3 (n)
2 GND
3 ML3 (p)
4 ML2 (n)
5 GND
6 ML2 (p)
7 ML1 (n)
8 GND
9 ML1 (p)
10 ML0 (n)
11 GND
12 ML0 (p)
13 GND
14 GND
15 AUX (p)
16 GND
17 AUX (n)
18 Hot-Plug-Erkennung
19 Re-PWR
20 +3,3 V DP_PWR

HDMI-Anschluss

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Pin Nummer	Seite mit 19 Stiften des angeschlossenen Signalkabels
1 TMDS DATA 2+
2 TMDS DATA 2, Abschirmung
3 TMDS DATA 2-
4 TMDS DATA 1+
5 TMDS DATA 1, Abschirmung
6 TMDS DATA 1-
7 TMDS DATA 0+
8 TMDS DATA 0, Abschirmung
9 TMDS DATA 0-
10 TMDS CLOCK+
11 TMDS CLOCK, Abschirmung
12 TMDS CLOCK-
13 CEC
14 Reserviert (am Gerät nicht angeschlossen)
15 DDC CLOCK (SCL)
16 DDC DATA (SDA)
17 DDC/CEC-Masse
18 +5 V-Stromversorgung
19 HOT-PLUG-ERKENNUNG

LCD-Monitorqualität und Hinweise zu Pixeln

Bei der Herstellung von LCD-Monitoren ist es keine Seltenheit, dass einzelne Bildpunkte (Pixel) nicht oder dauerhaft leuchten. Solche Abweichungen sind gewöhnlich kaum sichtbar und wirken sich nicht negativ auf Anzeigequalität und Nutzbarkeit aus. Weitere Informationen zu Dell-Monitor Qualität und Pixel finden Sie auf www.dell.com/pixelguidelines.

Ergonomie

△ VORSICHT: Unsachgemäßer oder längerer Gebrauch der Tastatur kann zu Verletzungen führen.
△ VORSICHT: Wenn Sie den Bildschirm über längere Zeiträume nutzen, kann dies zu einer Überanstrengung der Augen führen.

Beachten Sie aus Gründen des Komforts und der Effizienz die folgenden Richtlinien bei der Einrichtung und Nutzung Ihres Computerarbeitsplatzes:

• Positionieren Sie Ihren Computer so, dass sich Monitor und Tastatur bei der Arbeit direkt vor Ihnen befinden. Im Handel sind spezielle Ablagen erhältlich, die Ihnen helfen, Ihre Tastatur richtig zu positionieren.

• Um das Risiko einer Überanstrengung der Augen und Hals/Arm/Rücken/Schulter Schmerzen wegen der Verwendung des Monitors über einen längeren Zeitraum zu reduzieren, empfehlen wir Ihnen:

• Stellen Sie den Abstand des Monitors in einem Bereich von 20 bis 28 Zoll (50 - 70 cm) zu Ihren Augen ein.

• Zwinkern Sie häufig, um Ihre Augen zu befeuchten oder befeuchten Sie Ihre Augen mit Wasser, wenn Sie den Monitor über einen längeren Zeitraum genutzt haben.
• Machen Sie alle 2 Stunden regelmäßige und häufige Pausen von 20 Minuten.
• Blicken Sie während der Pause vom Monitor weg und mindestens 20 Sekunden lang auf einen mindestens 20 Fuß weit entfernten Gegenstand.
• Dehnen Sie sich während der Pausen regelmäßig, um Anspannungen im Nacken, Arm, Rücken und den Schultern zu lösen.

- Achten Sie darauf, dass sich der Bildschirm auf Augenhöhe oder etwas niedriger befindet, wenn Sie vor dem Monitor sitzen.

- Stellen Sie die Neigung des Monitors, seinen Kontrast und die Helligkeitseinstellungen ein.

- Stellen Sie die Umgebungsbeleuchtung um Sie herum ein (z. B. Deckenleuchten, Schreibtischlampen und die Vorhänge oder Jalousien an nahegelegenen Fenstern), um Reflexionen und Blendung auf dem Monitorbildschirm zu minimieren.

- Verwenden Sie einen Stuhl, der den unteren Rücken gut stützt.

- Halten Sie Ihre Unterarme waagerecht mit den Handgelenken in einer neutralen, bequemen Position, während Sie die Tastatur oder Maus benutzen.

- Lassen Sie bei der Verwendung von Tastatur oder Maus immer Platz für Ihre Hände.

- Lassen Sie Ihre Oberarme auf beiden Seiten natürlich ruhen.

- Stellen Sie sicher, dass Ihre Füße flach auf dem Boden liegen.

- Achten Sie beim Sitzen darauf, dass das Gewicht Ihrer Beine auf Ihren Füßen liegt und nicht auf dem vorderen Teil Ihres Sitzes. Stellen Sie die Höhe Ihres Stuhls ein oder verwenden Sie gegebenenfalls eine Fußstütze, um eine korrekte Körperhaltung zu gewährleisten.

- Variieren Sie Ihre Arbeitsaktivitäten. Versuchen Sie, Ihre Arbeit so zu organisieren, dass Sie nicht über längere Zeiträume hinweg sitzen und arbeiten müssen. Versuchen Sie, in regelmäßigen Abständen aufzustehen oder aufzustehen und herumzulaufen.

- Halten Sie den Bereich unter Ihrem Schreibtisch frei von Hindernissen und Kabeln oder Stromkabeln, die den Sitzkomfort stören oder eine potenzielle Stolpergefahr darstellen können.

Monitor auf oder unter Augenhöhe Monitor und Tastatur direkt vor dem Benutzer positioniert Handgelenke entspannt und flach Füße flach auf dem Boden

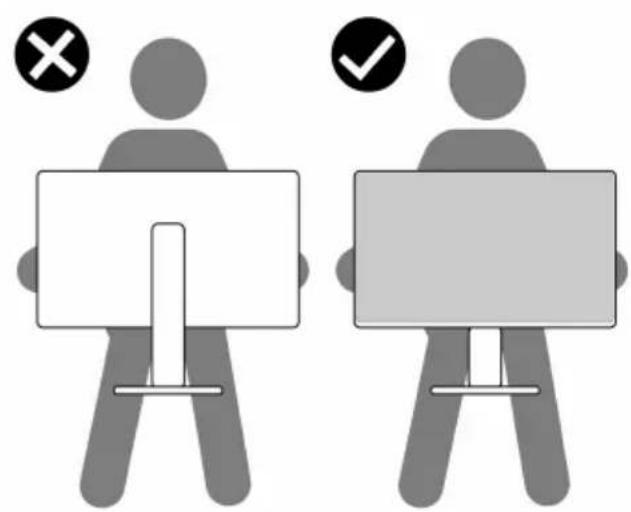

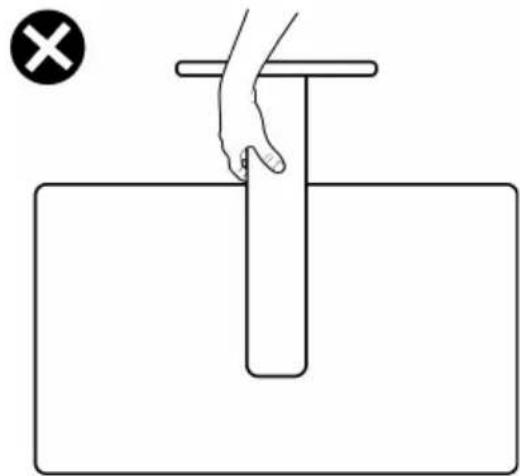

Handhabung und Bewegung Ihres Monitors

Um sicherzustellen, dass der Monitor beim Anheben oder Bewegen sicher gehandhabt wird, befolgen Sie die unten genannten Richtlinien:

• Schalten Sie Ihren Computer und den Monitor aus, bevor Sie den Monitor bewegen oder anheben.
  • Trennen Sie alle Kabel vom Monitor.
• Legen Sie den Monitor in den Originalkarton mit dem Originalverpackungsmaterial.
• Halten Sie die Unterkante und die Seite des Monitors fest, ohne übermäßigen Druck auszuüben, wenn Sie den Monitor anheben oder bewegen.

- Achten Sie beim Anheben oder Verschieben des Monitors darauf, dass der Bildschirm von Ihnen weg zeigt und nicht auf den Anzeigebereich drückt, um Kratzer oder Beschädigungen zu vermeiden.

- Vermeiden Sie beim Transport des Monitors plötzliche Stöße oder Vibrationen.

- Wenn Sie den Monitor anheben oder bewegen, drehen Sie ihn nicht auf den Kopf, während Sie den Sockel oder den Ständer festhalten. Dies könnte zu einer versehentlichen Beschädigung des Monitors oder zu Verletzungen führen.

Hinweise zur Wartung

Monitor reinigen

△ VORSICHT: Lesen und befolgen Sie die Sicherheitshinweise, bevor Sie den Monitor reinigen.

ACHTUNG: Trennen Sie das Monitornetzkabel von der Stromversorgung, bevor Sie den Monitor reinigen.

Beim Auspacken, Reinigen und beim allgemeinen Umgang mit dem Monitor halten Sie sich am besten an die nachstehenden Hinweise:

- Befeuchten Sie zur Reinigung Ihres antistatischen Monitors ein weiches, sauberes Tuch leicht mit Wasser. Verwenden Sie nach Möglichkeit spezielle, für die antistatische Beschichtung geeignete Bildschirmreinigungstücher oder -lösungen. Verwenden Sie kein Benzin, keine Verdünnungsmittel, kein Ammoniak, keine Scheuermittel und keine Druckluft.

- Verwenden Sie zur Reinigung des Monitors lediglich ein weiches, leicht angefeuchtetes Tuch. Verwenden Sie keinerlei Reinigungsmittel, da einige Reinigungsmittel einen milchigen Schleier auf dem Monitor hinterlassen können.

- Falls Ihnen beim Auspacken Ihres Monitors ein weißes Pulver auffallen sollte, wischen Sie es einfach mit einem Tuch ab.

- Gehen Sie sorgfältig mit Ihrem Monitor um: Schwarze Monitore weisen schneller weiße Kratzspuren als helle Monitore auf.

- Um die optimale Bildqualität Ihres Monitors zu erhalten, nutzen Sie einen Bildschirmschoner mit bewegten Motiven und schalten Ihren Monitor aus, wenn Sie ihn nicht gebrauchen.

Monitor einrichten

Den Ständer installieren - S2721Q

HINWEIS: Der Ständer wird im Werk nicht montiert.

HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.

So bringen Sie den Ständer an:

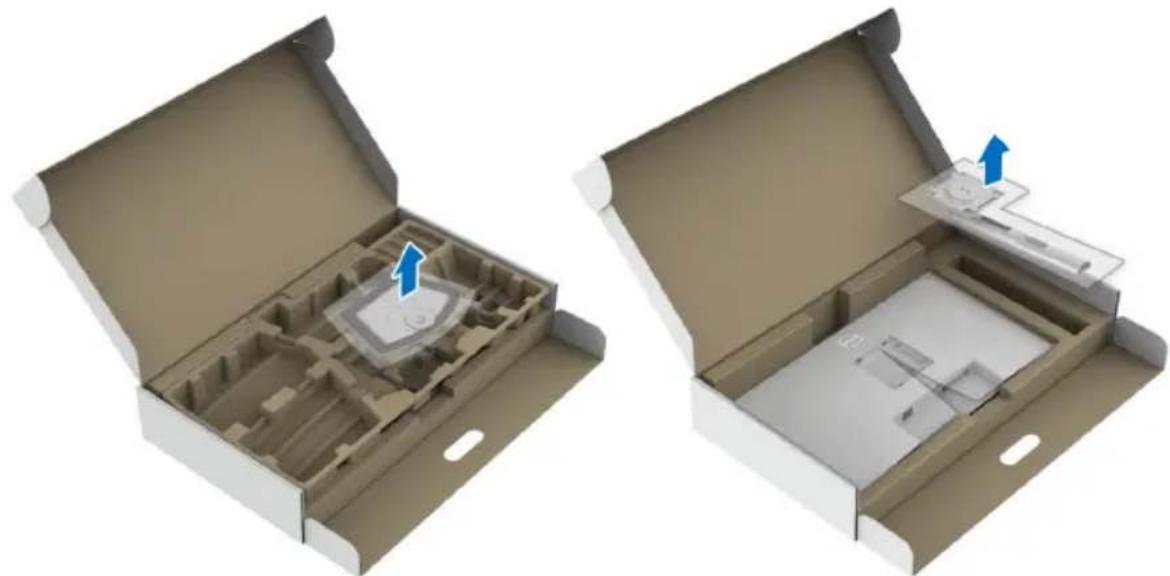

1. Folgen Sie den Anweisungen auf den Laschen des Kartons, um den Ständer von der oberen Polsterung zu entfernen, durch die er gesichert wird.

2. Entfernen Sie die VESA Abdeckung, den Ständer und den Sockel vom Verpackungspolster.

1. Richten Sie den Ständer aus und legen Sie ihn auf den Sockel.

2. Öffnen Sie den Schraubring an der Unterseite des Standfußes und drehen Sie ihn im Uhrzeigersinn, um den Ständer zu sichern.

3. Schließen Sie den Schraubring.

1. Öffnen Sie die Schutzabdeckung, um auf den VESA-Steckplatz am Monitor zuzugreifen.

1. Richten Sie die Halterung des Ständers aus und führen Sie sie in die Nut auf der Rückseite des Monitors ein, bis sie einrastet.

1. Installieren Sie die VESA Schraubenabdeckung.

1. Bringen Sie den Monitor in eine aufrechte Position und heben Sie die Abdeckung vom Monitor ab.

HINWEIS: Der Ständer wird im Werk nicht montiert.

HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.

So bringen Sie den Ständer an:

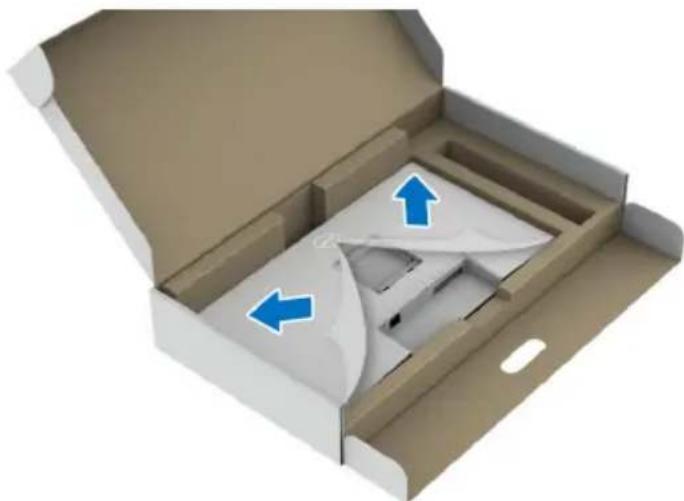

1. Folgen Sie den Anweisungen auf den Laschen des Kartons, um den Ständer von der oberen Polsterung zu entfernen, durch die er gesichert wird.
2. Entfernen Sie den Ständer und den Sockel vom Verpackungspolster.

1. Richten Sie den Ständer aus und legen Sie ihn auf den Sockel.
2. Öffnen Sie den Schraubring an der Unterseite des Standfußes und drehen Sie ihn im Uhrzeigersinn, um den Ständer zu sichern.
3. Schließen Sie den Schraubring.

1. Öffnen Sie die Schutzabdeckung, um auf den VESA-Steckplatz am Monitor zuzugreifen.

1. Befestigen Sie den Ständer am Monitor.

a. Richten Sie die Laschen am Ständerarm aus und schieben Sie sie in den VESA-Steckplatz.

b. Drücken Sie den Ständer nach unten, bis er einrastet.

1. Halten Sie den Ständerarm mit beiden Händen fest und heben Sie den Monitor an. Stellen Sie den Monitor anschließend in aufrechter Position auf eine flache Oberfläche.

HINWEIS: Halten Sie den Ständer beim Anheben des Monitors fest, um unbeabsichtigte Beschädigungen zu vermeiden.

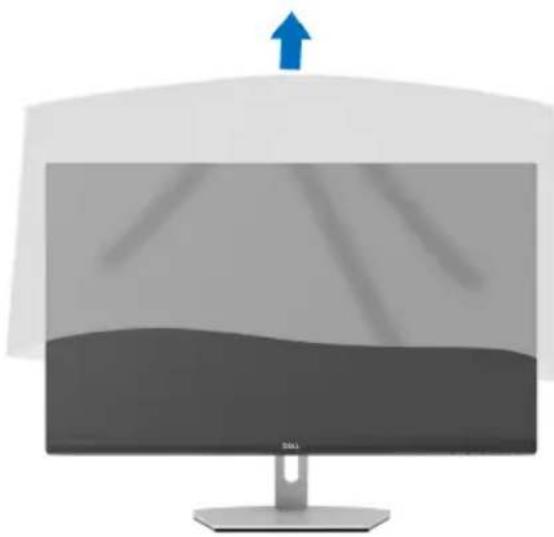

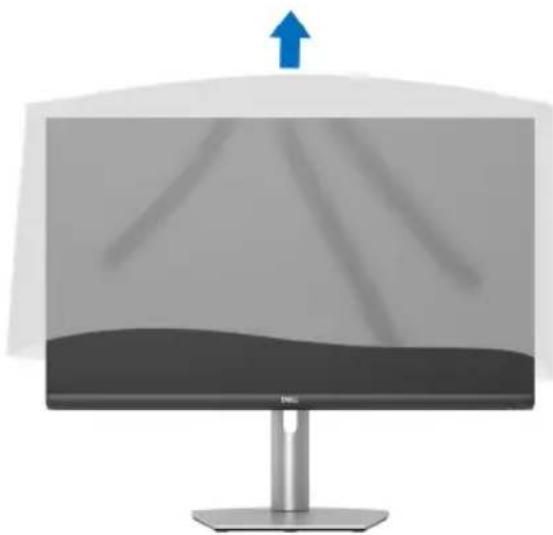

1. Heben Sie die Schutzabdeckung vom Monitor.

ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.

HINWEIS: Dell Monitore sind so konzipiert, dass sie optimal mit den von Dell gelieferten Kabeln zusammenarbeiten. Dell übernimmt keine Garantie für die Videoqualität und die Leistung bei Verwendung von Kabeln anderer Hersteller.

HINWEIS: Führen Sie die Kabel durch die Kabelführungsöffnung, bevor Sie sie anschließen.
HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig an den Computer an.
HINWEIS: Die Abbildungen dienen lediglich der Veranschaulichung. Das tatsächliche Aussehen kann etwas abweichen.

So schließen Sie Ihren Monitor an einen Computer an:

1. Schalten Sie den Computer aus, trennen Sie das Netzkabel.
2. Schließen Sie das HDMI oder DisplayPort Kabel des Monitors an Ihren Computer an.

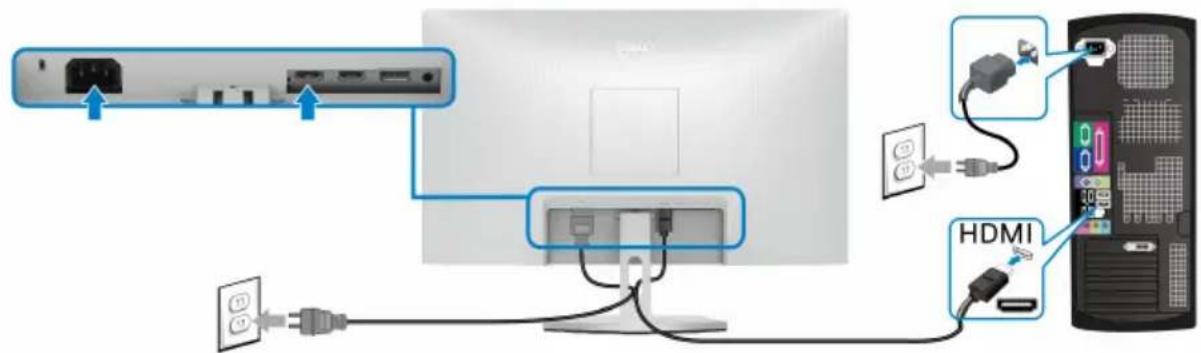

Anschließen der HDMI- und Stromkabel S2721Q

DisplayPort Kabel (DP-zu-DP) (optional) und Netzkabel anschließen S2721Q

Nachdem Sie sämtliche erforderlichen Kabelverbindungen an Monitor und Computer hergestellt haben (siehe Monitor anschließen), führen Sie die Kabel wie oben gezeigt ordentlich durch den Kabelschacht.

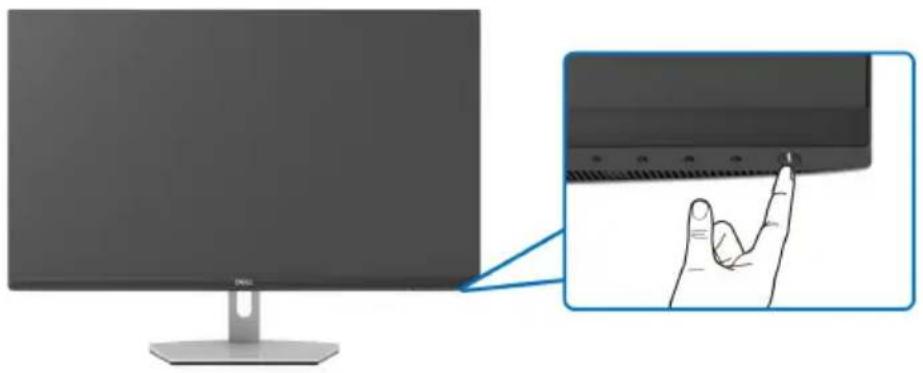

Den Monitor einschalten

S2721Q

Ihren Monitor mit Kensington Schloss (optional) sichern

Der Schlitz für das Sicherheitsschloss befindet sich an der Unterseite des Monitors. (Siehe Schlitz für Sicherheitsschloss)

Weitere Informationen zur Verwendung des Kensington Schlosses (separat erhältlich) finden Sie in der Dokumentation, die mit dem Schloss ausgeliefert wird. Sichern Sie Ihren Monitor mit dem Kensington Sicherheitsschloss an einem Tisch.

S2721Q

HINWEIS: Die Abbildung dient lediglich der Veranschaulichung. Das tatsächliche Aussehen des Schlosses kann etwas abweichen.

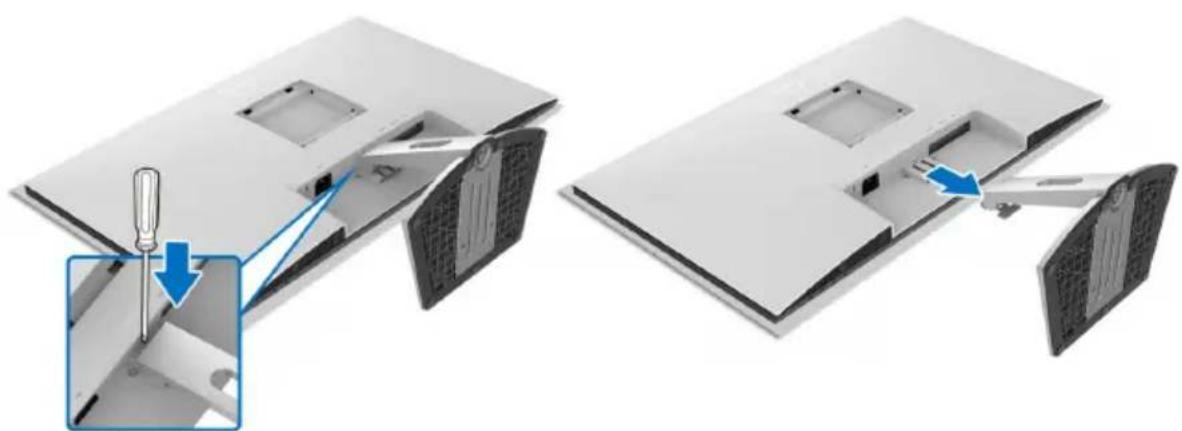

Entfernen des Monitorständers - S2721Q

HINWEIS: Damit der LCD Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einen sauberen Untergrund gelegt wird.

HINWEIS: Die folgenden Anweisungen beziehen sich nur auf das Entfernen des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer entfernen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.

So nehmen Sie den Ständer ab:

1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen.
2. Drücken Sie auf die Vertiefung auf der VESA-Abdeckung, um sie von der Rückseite des Monitors zu lösen.

1. Drücken Sie mit einem langen Schraubendreher auf den Auslöserhebel, den sich in der Lücke direkt über dem Ständer befindet.
2. Schieben Sie den Ständer vom Monitor weg, sobald der Hebel gelöst ist.

Entfernen des Monitorständers - S2721QS/S2721QSA

HINWEIS: Damit der LCD Bildschirm beim Abnehmen des Ständers nicht verkratzt wird, achten Sie darauf, dass der Monitor auf einen sauberen Untergrund gelegt wird.

HINWEIS: Die folgenden Anweisungen beziehen sich nur auf das Entfernen des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer entfernen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.

So nehmen Sie den Ständer ab:

1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen.
2. Drücken und halten Sie den Entriegelungsknopf des Ständers an der Rückseite des Monitors.
3. Heben Sie den Ständer hoch und vom Monitor weg.

(Schraubenabmessung: M4 x 10 mm).

Lesen Sie die mit dem VESA-kompatiblen Wandmontageset gelieferte Anleitung.

1. Legen Sie den Monitor auf ein weiches Tuch oder Kissen auf einem stabilen, ebenen Arbeitstisch.
2. Entfernen Sie den Monitorständer. (Siehe Entfernen des Monitorständers - S2721Q und Entfernen des Monitorständers - S2721QS/S2721QSA.)
3. Entfernen Sie mit einem Kreuzschlitzschraubendreher die vier Schrauben, mit denen die Rückabdeckung des Monitors befestigt ist.
4. Installieren Sie die Montagehalterung vom Wandmontageset am Monitor.
5. Befestigen Sie den Monitor an der Wand. Weitere Informationen finden Sie in der Dokumentation, die mit dem Wandmontagesatz geliefert wurde.

HINWEIS: Nur mit einem UL- oder CSA- oder GS-gelisteten Befestigungsbügel mit einer Mindesttraglast von 18,8 kg (S2721Q/S2721QS/S2721QSA) zu verwenden.

Monitor bedienen

Monitor einschalten

Drücken Sie auf die Ein/Aus-Taste, um den Monitor einzuschalten.

Bedienfeldtasten verwenden

Mit den Steuerungstasten an der Vorderseite des Monitors können Sie Einstellungen anpassen.

1 2 3 4 5

Die folgende Tabelle beschreibt die Tasten an der Vorderseite:

Bedienfeldtaste Beschreibung
1	Schnellzugriffsta-sten/VoreingestellteModi	Wählen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Farbmodi.
2	Schnellzugriffsta-sten/Lautstärke	Zum direkten Zugriff auf die Lautstärke Anpassungsregler.

3	Menü	Verwenden Sie die MENÜ Taste, um die Bildschirmanzeige (OSD) aufzurufen. Siehe Zugriff auf das Menüsystem.
4		Verwenden Sie diese Taste, um das OSD-Hauptmenü zu verlassen.
	Beenden
5	Ein/Aus (mit Betriebsanzeigediode)	Zum Ein-/Ausschalten des Monitors.Ein leuchtendes weißes Licht zeigt an, dass der Monitor eingeschaltet ist und normal funktioniert. Ein blinkendes weißes Licht zeigt an, dass sich der Monitor im Standbymodus befindet.

Bedienfeldtaste

Mit den Tasten an der Vorderseite des Monitors können Sie die Bildeinstellungen anpassen.

Bedienfeldtaste Beschreibung

1		Mit der Nach-oben Taste stellen Sie Elemente im OSD-Menü ein (erhöhen Werte).
	Nach-oben
2		Mit der Nach-unten Taste stellen Sie Elemente im OSD-Menü ein (vermindern Werte).
	Nach-unten
3		Mit der OK-Taste bestätigen Sie Ihre Auswahl.
	OK
4		Mit der Zurück-Taste gelangen Sie zum vorherigen Menü zurück.
	Zurück

Anwendung der Anzeige auf dem Bildschirm (OSD-Menü)

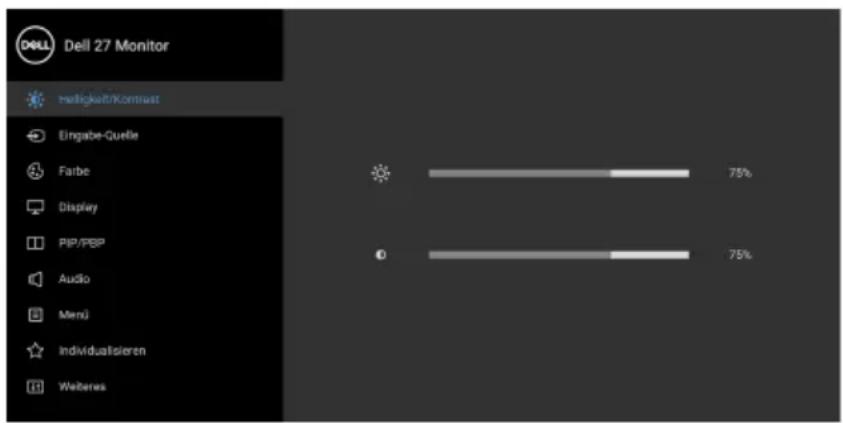

Zugriff auf das Menüsystem

HINWEIS: Falls Sie die Einstellungen abändern und danach entweder zu einem anderen Menü gehen oder das OSD-Menü verlassen werden diese Änderungen automatisch im Monitor abgespeichert. Die Abänderungen werden ebenfalls abgespeichert, falls Sie die Einstellungen abändern und danach warten, bis das OSD-Menü ausgeblendet wird.

1. Drücken Sie auf die Paste, um das OSD-Menü zu starten und um das Hauptmenü anzuzeigen.

Dell 27 Monitor Helligkeit/Komtrast Eingabe-Quelle Farbe Display PIP/PBP Audio Mend Individualisieren Weiteres

1. Drücken Sie auf die und Tasten, um zwischen den Einstelloptionen auszuwählen. Der Name der Option wird markiert, wenn Sie von einem Symbol zum anderen gelangen. Eine vollständige Liste aller für den Monitor verfügbaren Optionen ist in der nachstehenden Tabelle aufgeführt.
2. Einmal auf die ➤ oder ➣ oder ➕ Taste drücken, um die markierte Option zu aktivieren.

HINWEIS: Die angezeigten Richtungstasten (und die OK-Taste) können je nach dem von Ihnen gewählten Menü unterschiedlich sein. Verwenden Sie die verfügbaren Tasten, um Ihre Auswahl zu treffen.

1. Auf die und Tasten drücken, um den gewünschten Parameter auszuwählen.
2. Drücken Sie auf zum zum Untermenü zu gelangen, und verwenden Sie die Richtungstasten, um je nach Menüanzeige Ihre Änderungen vorzunehmen.

6. Die

ption auswählen, um zum Hauptmenü zurückzukehren.

Symbol Menü und Untermenüs	Beschreibung
Helligkeit/Kontrast	Verwenden Sie dieses Menü, um die Helligkeit/Kontrast Einstellung zu aktivieren.
Helligkeit	Mit der Helligkeit wird die Leuchtstärke der Hintergrundbeleuchtung eingestellt.Drücken Sie auf die Waste, um die Helligkeit zu verstärken, und auf die Waste, um die Helligkeit abzuschwächen (min. 0 / max. 100).HINWEIS: Die manuelle Einstellung der Helligkeit ist deaktiviert, wenn Smart HDR aktiviert ist und HDR Inhalte angezeigt werden.
Kontrast	Zuerst die Helligkeit einstellen und danach nur dann den Kontrast einstellen, wenn weitere Einstellungen notwendig sind.Auf die Waste drücken, um den Kontrast zu verstärken, und auf die Waste drücken, um den Kontrast abzuschwächen (min. 0 / max. 100).Mit der Kontrast Funktion wird der Grad des Unterschiedes zwischen der Dunkelheit und der Helligkeit auf dem Monitorbildschirm eingestellt.

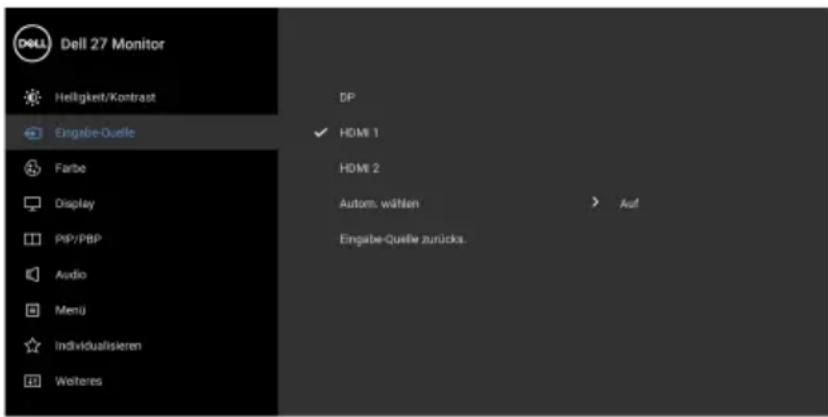

Eingabe-Quelle

Im Eingabe-Quelle Menü wählen Sie zwischen verschiedenen Videosignalen aus, die eventuell an Ihrem Monitor angeschlossen sind.

Dell 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PSP/PBP Audio Menü Individualisieren Welteres DP HDMI 1 HDMI 2 Autom. wählen Auf Eingabe-Quelle zurücks.

DP Wählen Sie den DP Eingang, wenn Sie den DisplayPort (DP) Anschluss nutzen. Drücken Sie auf die Taste, um die Auswahl zu bestätigen.
HDMI 1	Wählen Sie den HDMI 1 Eingang, wenn Sie einen HDMI Anschluss nutzen. Drücken Sie auf die Taste, um die Auswahl zu bestätigen.
HDMI 2	Wählen Sie den HDMI 2 Eingang, wenn Sie einen HDMI Anschluss nutzen. Drücken Sie auf die [TWZW] Taste, um die Auswahl zu bestätigen.
Autom. wählen	Die Aktivierung der Funktion ermöglicht Ihnen die Suche nach verfügbaren Eingangsquellen.
Eingabe-Quellezurücks.	Stellt die Eingangseinstellungen des Monitors auf die werkseitigen Voreinstellungen zurück.

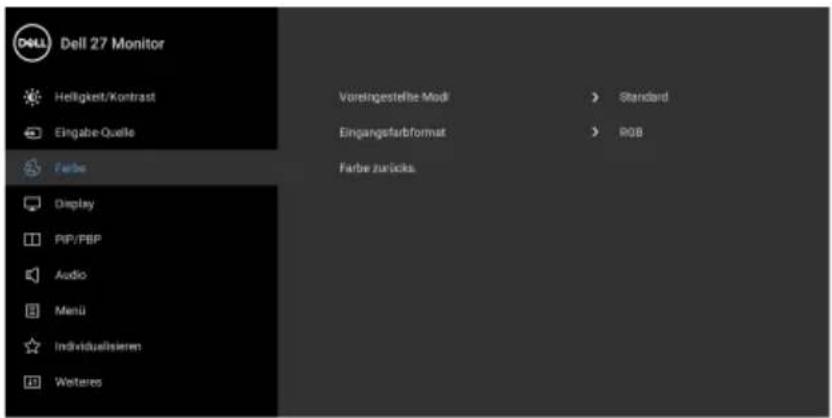

Farbe Mit Farbe stellen Sie den Farbeneinstell-Modus ein.

DELL Dell 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/FBP Audio Menu Individualisieren Welteres Voreingestellte Modi > Standard Eingangstarbformat > RGB Farbe zurücks.

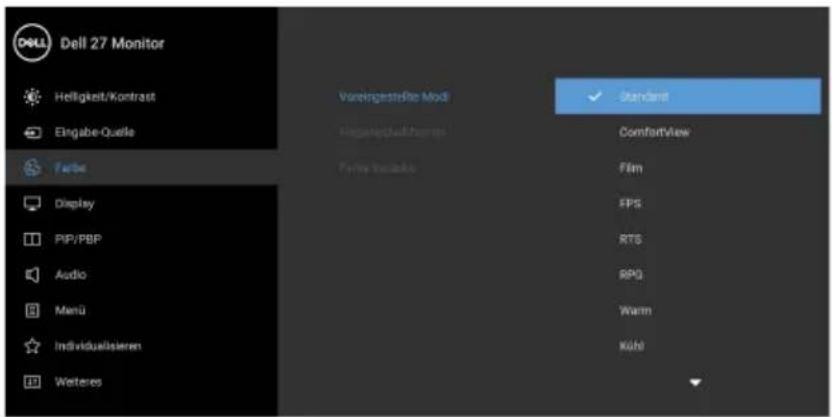

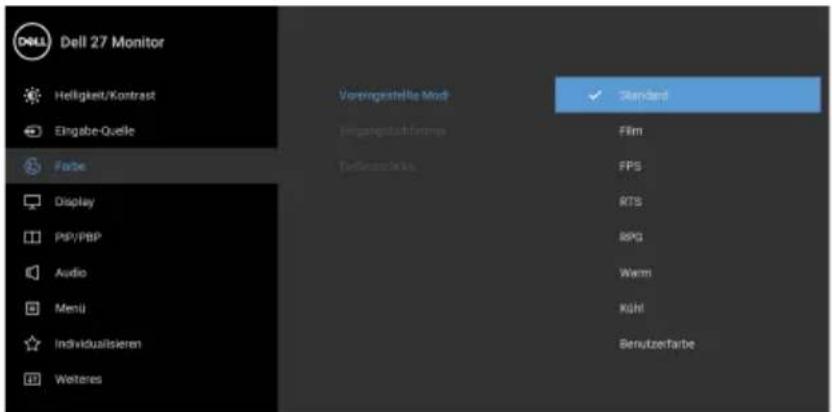

Voreinge- stellte Modi

Ermöglicht es Ihnen, einen voreingestellten Modus aus der Liste zu wählen.

S2721Q

Dell 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP Audio Manü Individuellsieren Welteres Vorengestriphe Modi Negangteplaufmanns Perke Immaktie Standard ComfortView Film FPS RTS RPG Warm Kühl

S2721QS/S2721QSA

Dell 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PSP/PBP Audio Menu Individuistieren Weteres Vorengesthöhe Mod Firngangstaltfremps Teflezenfärks Standard Film FPS RTS RPG Warm Kahl Benutzerfarbe

Voreinge- stellte Modi

- Standard: Lädt die Standard-Farbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus.

- ComfortView: Nur für S2721Q. Verringert den Anteil des vom Bildschirm abgegebenen blauen Lichts, um die Anzeige angenehmer für Ihre Augen zu machen.

ACHTUNG: Die möglichen Langzeiteffekte von blauem Licht des Monitors könnten zu Verletzungen führen, z.B. digitale Überanstrengung der Augen, Übermüdung der Augen und Schädigung der Augen. Die Nutzung des Monitors über einen längeren Zeitraum könnte auch zu Schmerzen an Körperteilen wie z.B. Nacken, Arm, Rücken und Schultern führen. Weitere Informationen finden Sie unter Ergonomie.

- Film: Zum Laden der idealen Farbeinstellungen für Filme.

- FPS: Lädt Farbeinstellungen, die ideal für Egoshooter (FPS) sind.

- RTS: Lädt Farbeinstellungen, die ideal für Echtzeitstrategiespiele (RTS) sind.

- RPG: Lädt Farbeinstellungen, die ideal für die meisten Rollenspiele (RPG) sind.

- Warm: Stellt Farben bei niedrigeren Farbtemperaturen dar. Der Bildschirm erscheint wegen eines roten/gelben Farbtons wärmer.

- Kühl: Stellt Farben bei höheren Farbtemperaturen dar. Der Bildschirm erscheint wegen eines blauen Farbtons kühler.

- Benutzerfarbe: Zum manuellen Einstellen der Farbeinstellungen.

Verwenden Sie die Pfeiltasten, um die drei Farbwerte (R, G, B) einzustellen und um Ihren eigenen Modus für die voreingestellte Farbe zu erstellen.

Eingangsfarb- format

Hier können Sie einen der folgenden Videoeingabemodi wählen:

• RGB: Wählen Sie diese Option, wenn der Monitor über das DisplayPort oder HDMI-Kabel mit einem Computer (oder Medien Player) verbunden ist.
• YPbPr: Wählen Sie diese Option, wenn Ihr Medien Player nur den YPbPr Ausgang unterstützt.

Drücken Sie auf die Taste, um die Auswahl zu bestätigen.

Dell 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display Pip/PBP Audio Menu Individualisieren Weiteres Vermögenskäte Mod. Eingangslarbformat RGB Farbe zur Untes YPBPr

Farbton Diese Funktion kann die Farbe des Videobildes in Richtung Grün bzw. Violett ändern. Mit dieser Funktion können Sie den Hautfarbton einstellen.

Verwenden Sie oder , um den Farbton von '0' bis '100' einzustellen.

HINWEIS: Die Farbtoneinstellung ist nur bei Auswahl des voreingestellten Modus Film, FPS, RTS oder RPG möglich.

Sättigung Diese Funktion erlaubt Ihnen die Farbsättigung des

Videobildes einzustellen. Verwenden Sie oder, um den Wert der Farbsättigung von '0' bis '100' einzustellen.

HINWEIS: Die Sättigungseinstellung ist nur bei Auswahl des voreingestellten Modus Film, FPS, RTS oder RPG möglich.

	Farbezurücks.	Setzt die Farbeinstellungen des Monitors auf diewerkseitigen Voreinstellungen zurück.

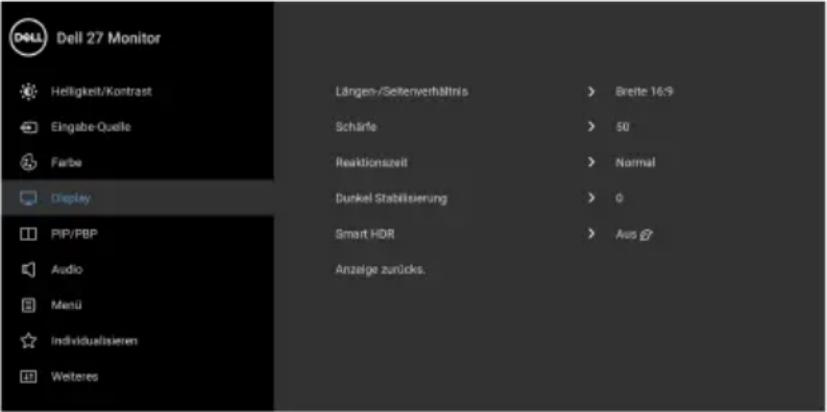

	Display	Mit dem Display Menü wird das Bild eingestellt.
	Längen-/Seitenverhältnis	Stellen Sie das Seitenverhältnis auf Breite 16:9, 4:3 oder 5:4 ein.HINWEIS: Die Funktion ist deaktiviert, wenn PIP/PBP aktiviert ist.
	Schärfe Mit dieser Funktion können Sie die Bilddarstellung schärfer oder weicher einstellen.Mit den Tasten oder können Sie die Bildschärfe im Bereich '0' bis '100' anpassen.
	Reaktionszeit	Ermöglicht Ihnen die Einstellung der Reaktionszeit auf Normal, Schnell oder Extrem.
	Dunkel Stabilisierung	Diese Option verbessert die Sichtbarkeit in dunklen Spielszenarien. Je höher der Wert (zwischen 0 bis 3),desto besser die Sichtbarkeit im dunklen Bereich des angezeigten Bildes.HINWEIS: Die Funktion ist deaktiviert, wenn Smart HDR oder PIP/PBP aktiviert ist.

Längen-/Seitenverhältnis	Stellen Sie das Seitenverhältnis auf Breite 16:9, 4:3 oder 5:4 ein.
	HINWEIS: Die Funktion ist deaktiviert, wenn PIP/PBP aktiviert ist.
Schärfe Mit dieser Funktion können Sie die Bilddarstellung schärfer oder weicher einstellen.
Reaktionszeit	Ermöglicht Ihnen die Einstellung der Reaktionszeit auf Normal, Schnell oder Extrem.
Dunkel Stabilisierung	Diese Option verbessert die Sichtbarkeit in dunklen Spielszenarien. Je höher der Wert (zwischen 0 bis 3), desto besser die Sichtbarkeit im dunklen Bereich des angezeigten Bildes.
	HINWEIS: Die Funktion ist deaktiviert, wenn Smart HDR oder PIP/PBP aktiviert ist.

Smart HDR Die Smart HDR (High Dynamic Range) Funktion verbessert die Bildschirmausgabe, indem sie den Kontrast und die Farb- und Helligkeitsbereiche optimal anpasst. Die Standardeinstellung ist Aus. Sie können den Smart HDR Modus wie folgt einstellen:

• Desktop: Geeignet für die Verwendung des Monitors mit einem Desktop Computer.
• Film HDR: Geeignet für die Wiedergabe von HDR-Videoinhalten.
• Spiel HDR: Geeignet zum Spielen von HDR-kompatiblen Spielen. Es zeigt realistischere Szenen und macht das Spielerlebnis fesselnd und unterhaltsam.

HINWEIS: Wenn der Monitor HDR Inhalte verarbeitet, werden Voreingestellte Modi und Helligkeit deaktiviert.

HINWEIS: Die Funktion ist deaktiviert, wenn PIP/PBP aktiviert ist.

Anzeige zurücks. Setzt alle Anzeigeeinstellungen auf die werkseitig voreingestellten Werte zurück.

PIP/PBP Diese Funktion ruft ein Fenster auf, in dem ein Bild aus einer anderen Eingangsquelle gezeigt wird.

Dell 27 Monitor Helligkeit/Kontrast Eingabe-Quette Farbe Display PIP/PBP Audio Menü Individuallisierten Welteres PIP/PBP Modus > Aus

Hauptfenster	Subfenster
	DP	HDMI 1	HDMI 2
DP	—	√	√
HDMI 1	√	—	X X
HDMI 2	√	X X	—

HINWEIS: Bilder im PBP Modus werden in der Mitte der geteilten Fenster angezeigt.

PIP/PBP-Modus

Passt den PIP/PBP (Bild in Bild/Bild neben Bild) Modus auf PIP oder PBP an. Diese Funktion kann durch Auswählen von Aus deaktiviert werden.

Dell 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PSV/PBP Audio Menü Individuelsieren Welteres PIP/PGP-Modus PIP/PGP (Sub) PIP-Größe PIP Position Video tauschen Audio Kontrast (Sub) PIP Klain Oben links 75

PIP/PBP (Sub)

Wählen Sie aus den verschiedenen Videosignalen aus, die an Ihren Monitor für das PIP/PBP Subfenster angeschlossen werden können. Drücken Sie auf die

Taste, um die Auswahl zu bestätigen.

PIP-Größe Passt die PIP Subfenster Größe an.

HINWEIS: Die Option ist nur verfügbar, wenn der PIP Modus aktiviert ist.

	PIP Position Passt die Position des PIP Subfensters an.Verwenden SieoderZum Durchsuchen und wählen SieOben rechts, Oben links, UntenrechtsoderUnten links.Drücken Sie auf dieTaste, um die Auswahl zu bestätigen.HINWEIS:Die Option ist nur verfügbar, wenn der PIP Modus aktiviert ist.
	Video tauschen Auswahl des Videowechsels zwischen Hauptfenster und Subfenster im PIP/PBP Modus. Drücken Sie auf dieTaste, um die Auswahl zu bestätigen.
	Audio Ermöglicht Ihnen die Einstellung der Audioquelle aus dem Hauptfenster oder dem Subfenster.
	Kontrast (Sub) Passt den Kontrastpegel des Bildes im PIP/PBP Modus an.Verwenden SieZum den Kontrast zu erhöhen und, um den Kontrast zu verringern.

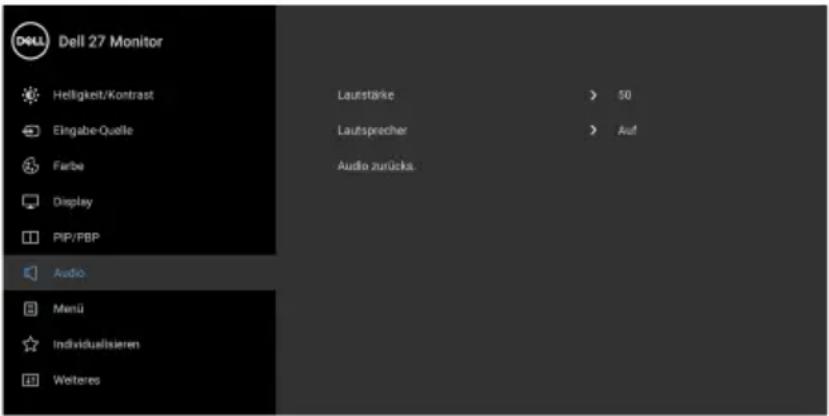

	Audio
	Lautstärke Ermöglicht Ihnen den Lautstärkepegel der Lautsprecher einzustellen.Verwenden SieZoderzurEinstellung des Lautstärkepegels zwischen '0' und '100'.

	Lautsprecher Ermöglicht es Ihnen, die Lautsprecherfunktion einzuschalten oder auszuschalten.
	Audio zurücks.	Wählen Sie diese Option, um die Standard Audioeinstellungen zurückzusetzen.

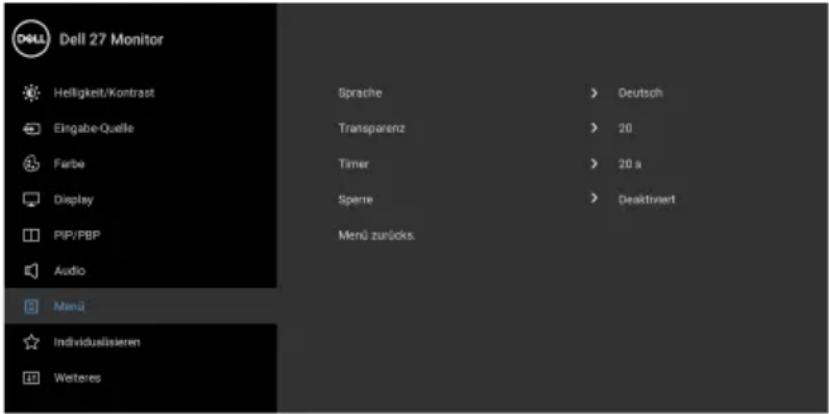

	Menü Diese Option auswählen, um die Einstellungen der OSD, wie z. B. Sprache der OSD, die Zeitdauer der Anzeige des Menüs auf dem Bildschirm usw., vorzunehmen.
	Sprache Zum Einstellen der OSD-Anzeige auf eine der acht verfügbaren Sprachen (Englisch, Spanisch, Französisch, Deutsch, Brasilianisches Portugiesisch, Russisch, vereinfachtes Chinesisch oder Japanisch).
	Transparenz Wählen Sie diese Option, um die Menü-Transparenz durch Drücken auf die und Tasten abzuändern (min. 0 / max. 100).
	Timer Legt fest, wie lange das OSD-Menü nach dem letzten Tastendruck angezeigt wird. Mit den Tasten oder können Sie die gewünschte Zeit in 1-Sekunden-Schritten im Bereich von 5 bis 60 Sekunden einstellen.

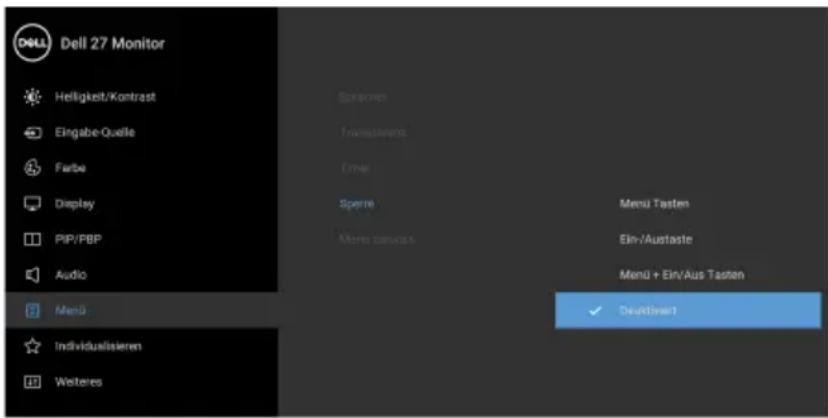

Sperre Wenn die Steuertasten am Monitor gesperrt sind, können Sie verhindern, dass Personen auf die Bedienelemente zugreifen. Es verhindert auch eine versehentliche Aktivierung bei mehreren Monitoren nebeneinander.

Dell 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/FBP Audio Menu Individualisieren Westeres Sperten Transplant Drive Sperre Menu zanucas Menu Tasten Ein-/Austaste Menu + Ein/Aus Tasten Deutschland

• Menü Tasten: Alle Menü-/Funktionstasten (außer der Ein-/Austaste) sind gesperrt und für den Benutzer nicht zugänglich.
• Ein-/Austaste: Nur die Ein-/Austaste ist gesperrt und für den Benutzer nicht zugänglich.
• Menü + Ein/Aus Tasten: Die Menü-/Funktionstaste und Ein-/Austaste sind gesperrt und für den Benutzer nicht zugänglich.

Die Standardeinstellung ist Deaktiviert.

Alternative Sperrmethode [für Menü-/Funktionstasten]: Sie können die Menü-/Funktionstaste neben der Ein-/Austaste auch 4 Sekunden lang gedrückt halten, um die Sperroptionen festzulegen.

HINWEIS: Um die Sperre der Taste(n) aufzuheben, halten Sie die Menü-/Funktionstaste neben der Ein-/Austaste 4 Sekunden lang gedrückt.

Menü zurücks.

Zum Rücksetzen aller OSD-Einstellungen auf die werkseitig voreingestellten Werte.

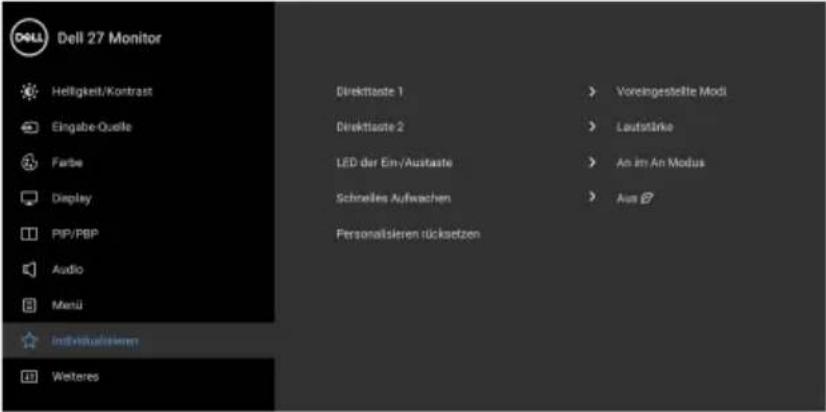

Individualisie- ren

Dell 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP Audio Menu Individualisierten Welteres Direktaste 1 Direktaste 2 LED der Ein/Austaste Schnelles Aufwecken Personalisieren rücksetzen Voreingestellte Modi Laufstärke An im An Modus Aus

Direkttaste 1	Ermöglicht Ihnen die Auswahl einer Funktion aus Voreingestellte Modi, Helligkeit/Kontrast, Eingabe-Quelle, Längen-/Seitenverhältnis, Smart HDR, PIP/PBP-Modus, oder Lautstärke auswählen und einer Direkttaste zuweisen.
Direkttaste 2
LED der Ein-/Austaste	Ermöglicht Ihnen die Einstellung der LED-Stromanzeige in ein oder aus, um Energie zu sparen.
Schnelles Aufwachen	Die Standardeinstellung istAus. Die Auswahl von Auf kann verhindern, dass der Monitor in den Standbymodus wechselt.Der Druck einer Taste (außer der Taste) am Bedienfeld des Monitors könnte den Monitor ebenfalls aufwecken, nachdem der Standbymodus aufgerufen wurde.
Personalisieren rücksetzen	Setzt im Menü Individualisieren sämtliche Einstellungen auf die Standardwerte zurück.

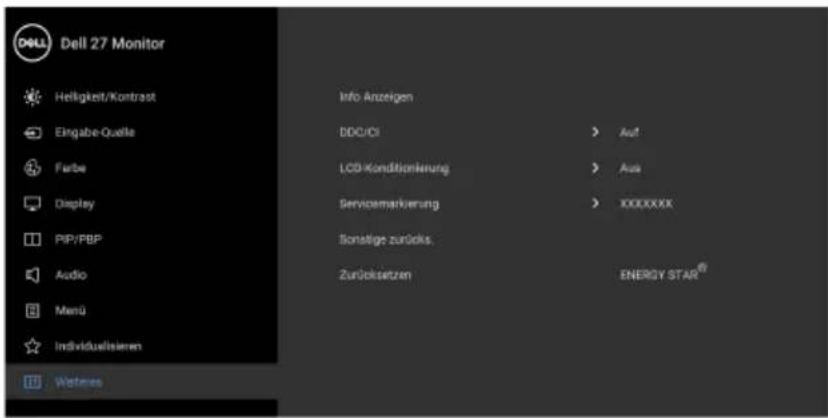

Weiteres Wählen Sie diese Option zum Anpassen der OSD-Einstellungen, z.B. DDC/CI, LCD-Konditionierung, usw.

Dell 27 Monitor Heiligkeit/Kontrast Eingabe-Quelle Farbe Display PIP/PBP Audio Menü Individuelsieren Wetmes Info Anzeigen DDC/CI > Auf LCD-Konditionierung > Aus Servicemarkierung > XXXXXXXX Sonstige zurücks. Zurücksetzen ENERGY STAR®

Info Anzeigen Zeigt die aktuellen Einstellungen des Monitors an.

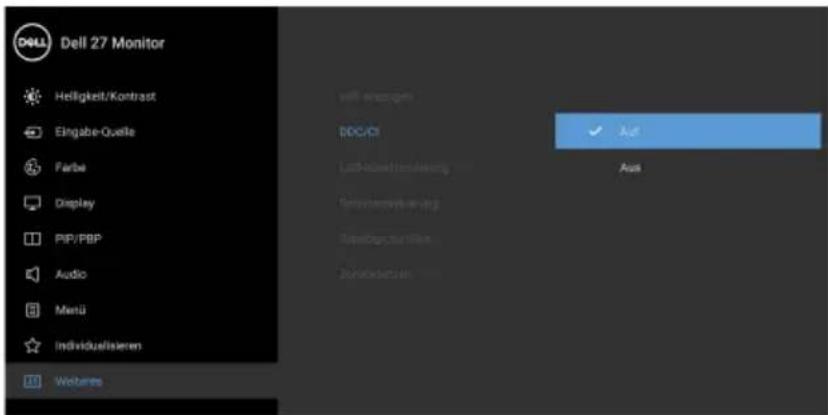

DDC/CI DDC/CI (Anzeigedatenkanal/Kommando-Schnittstelle) ermöglicht die Einstellbarkeit der Parametern Ihres Monitors (Helligkeit, Farbausgleich usw.) über die Software in Ihrem Computer. Diese Funktion kann durch Auswählen von Aus deaktiviert werden. Aktivieren Sie diese Funktion für die besten Resultate sowie für die optimale Leistung Ihres Monitors.

Dell 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PBP/PBP Audio Mentü Individuallseren Wolters Voll anlagen DDC/DI Last-Equivalrendierung Sonstehrendierung Renausverzahlen Zunabesetzen Aus

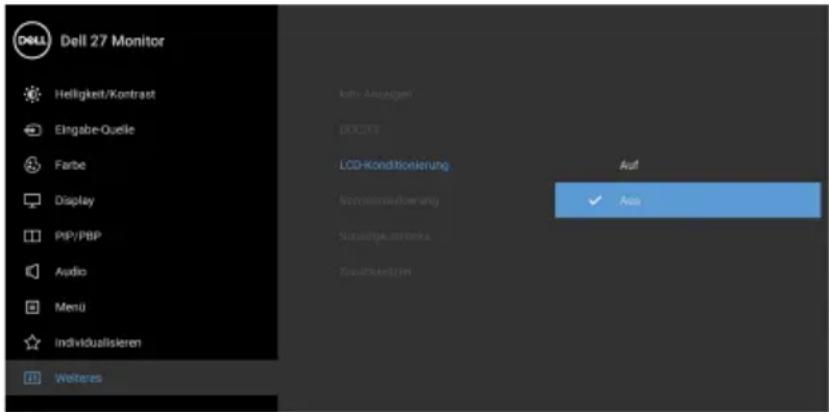

LCD- Konditionierung

Zum Reduzieren von geringen Bildverzerrungen. Die Zeitdauer, die das Programm zum Durchführen benötigt, hängt vom Grad der Bildaufbewahrung ab. Diese Funktion kann durch Auswählen von Auf aktiviert werden.

Dell 27 Monitor Helligkeit/Kontrast Eingabe-Quelle Farbe Display PSP/PBP Audio Menü Individualisieren Weiteres Joh: Anzußiger DDCCVS LCD-Konditionierung Necrosemaußerung Suzahlja umrecks Zusückwert/zen Auf ✓ Asa

Servicemarkierung

Zeigt die Servicemarkierung des Monitors an. Diese Zeichenfolge wird benötigt, wenn Sie nach telefonischem Support suchen, Ihren Garantiestatus überprüfen, Treiber auf der Webseite von Dell aktualisieren usw.

Sonstige zurücks.

Setzt im Menü Weiteres sämtliche Einstellungen auf die Standardwerte zurück.

Zurücksetzen Alle voreingestellten Werte auf die werkseitigen Standardeinstellungen zurücksetzen. Dies sind auch die Einstellungen für die ENERGY STAR® Tests.

Dell 27 Monitor Helligkeit/Kontrast Eingabe-Ouelle Farbe Display PIP/PBP Audio Menu Individualisieren Weiteres Info Anzeigen EDC/CI LCD-Konditionierung Servicoemarkierung Sonstige zurücks. Zurücksetzen Aufl Aus XXXXXXXX ENERGY STAR®

OSD-Warnmeldung

Wenn der Monitor eine bestimmte Auflösung nicht unterstützt, wird die folgende Meldung angezeigt:

Dell 27 Monitor Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 3B40x2160, 60Hz oder ein anderes Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist. S27210/S2721QS/S27210SA

Das bedeutet, dass sich der Monitor nicht richtig auf das Signal einstellen kann, das er vom Computer empfängt. In den Technische Daten des Monitors finden Sie die von Ihrem Monitor unterstützten Horizontal- und Vertikalfrequenzen. Empfohlener Modus ist 3840 x 2160.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

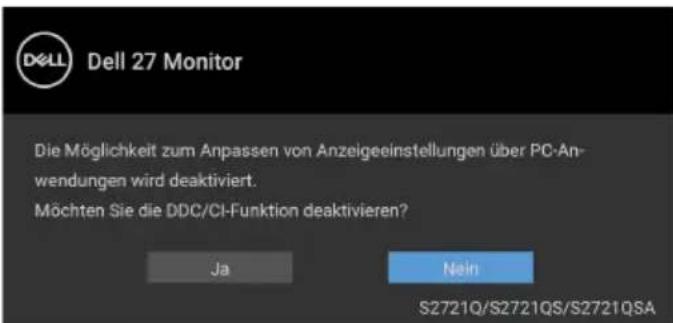

Die folgende Meldung wird angezeigt, bevor die DDC/CI Funktion deaktiviert wird:

Dell 27 Monitor Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-An- wendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? Ja Nein S2721Q/S2721QS/S2721QSA

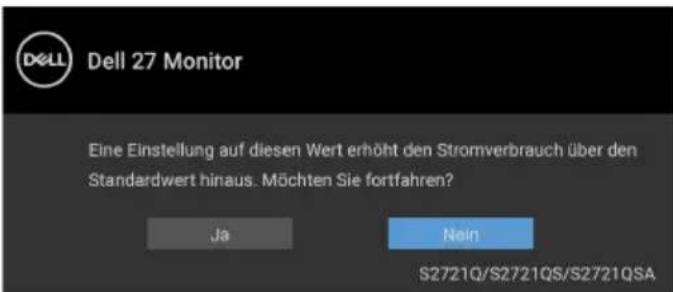

Wenn Sie die Helligkeit zum ersten Mal einstellen, erscheint die folgende Meldung:

Dell 27 Monitor Eine Einstellung auf diesen Wert erhöht den Stromverbrauch über den Standardwert hinaus. Möchten Sie fortfahren? Ja Nein S2721Q/S2721QS/S2721QSA

HINWEIS: Wenn Sie Ja wählen, erscheint die Meldung beim nächsten Mal nicht, wenn Sie beabsichtigen, die Helligkeit zu ändern.

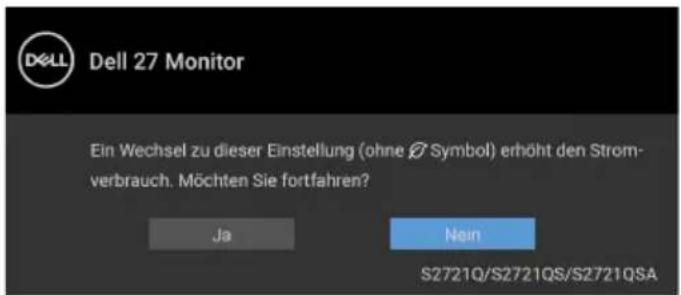

Wenn Sie die Standardeinstellung der Energiesparfunktionen zum ersten Mal ändern, wie z.B. Smart HDR oder Schnelles Aufwachen, erscheint folgende Meldung:

Dell 27 Monitor Ein Wechsel zu dieser Einstellung (ohne ⭕ Symbol) erhöht den Stromverbrauch. Möchten Sie fortfahren? Ja Nein S2721Q/S2721QS/S2721QSA

HINWEIS: Wenn Sie für eine der oben genannten Funktionen Ja wählen, wird die Meldung beim nächsten Mal nicht mehr angezeigt, wenn Sie beabsichtigen, die Einstellungen dieser Funktionen zu ändern. Wenn Sie eine Werksrückstellung durchführen, wird die Meldung erneut angezeigt.

Wenn Smart HDR aktiviert ist, und Sie versuchen, den voreingestellten Modus zu ändern, wird die folgende Meldung angezeigt:

DELL Dell 27 Monitor HDR-Inhalt wird derzeit verarbeitet.. Stoppen Sie zum Ändern des Voreinstellungsmodus die Wiedergabe des HDR-Inhaltes. Alternativ können Sie die Funktion Smart HDR in den Anzelgeeinstellungen ausschalten. S2721Q/S2721QS/S2721QSA

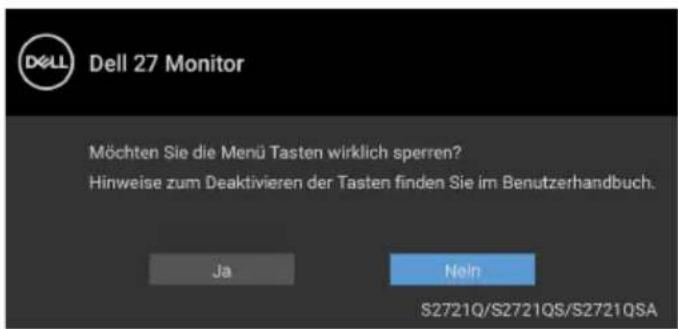

Die folgende Meldung wird angezeigt, bevor Sperre-Funktion deaktiviert wird:

Dell 27 Monitor Möchten Sie die Menü Tasten wirklich sperren? Hinweise zum Deaktivieren der Tasten finden Sie im Benutzerhandbuch. Ja Nein S2721Q/S2721QS/S2721QSA

HINWEIS: Die Meldung könnte je nach ausgewählten Einstellungen leicht unterschiedlich sein.

Die folgende Meldung erscheint, wenn der Monitor in den Standbymodus wechselt:

DELL Dell 27 Monitor In den Standby-Modus gehen... S2721Q/S2721QS/S2721QSA

Durch Aktivieren des Computers und Aufwecken des Monitors erhalten Sie wieder Zugriff auf das OSD.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

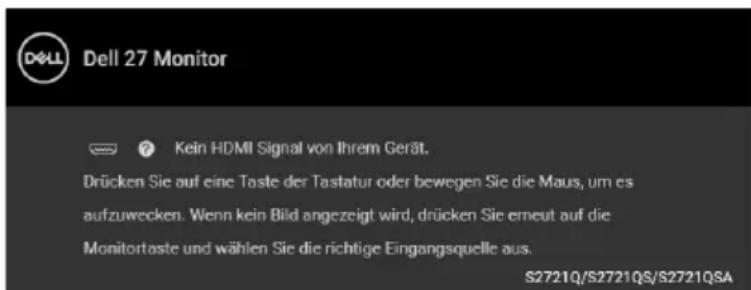

Das OSD kann nur im Normalbetriebsmodus funktionieren. Wenn Sie im Standbymodus eine andere Taste als die Ein/Aus-Taste drücken, erscheint je nach gewähltem Eingang die folgende Meldung:

DELL Dell 27 Monitor © Kein HDMI Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. S2721Q/S2721QS/S2721QSA

Aktivieren Sie den Computer, damit der Monitor auf das OSD zugreifen kann.

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

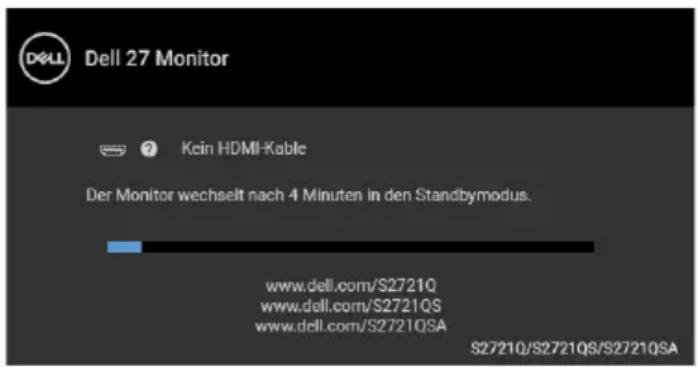

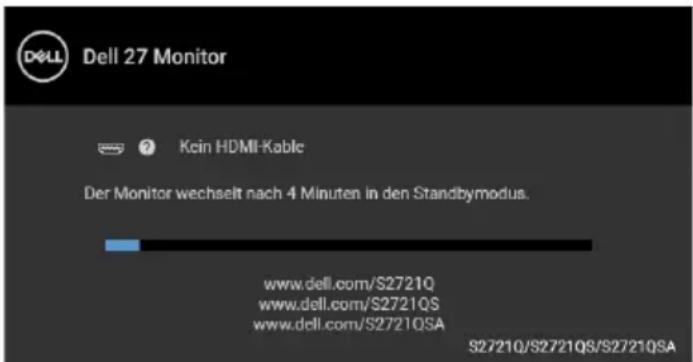

Wenn der HDMI oder DisplayPort-Eingang ausgewählt ist, aber das entsprechende Kabel nicht angeschlossen ist, wird das nachstehend gezeigte Dialogfeld eingeblendet.

Dell 27 Monitor ©? Kein HDMI-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/S2721Q www.dell.com/S2721QS www.dell.com/S2721QSA S2721Q/S2721QS/S2721QSA

HINWEIS: Die Meldung könnte je nach angeschlossenem Eingangssignal leicht unterschiedlich sein.

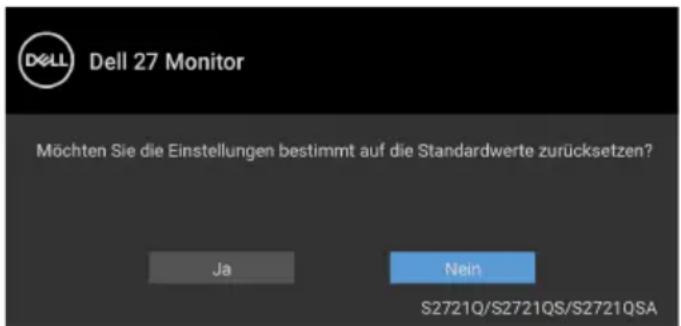

Wenn Zurücksetzen ausgewählt ist, wird die folgende Meldung angezeigt:

Dell 27 Monitor Möchten Sie die Einstellungen bestimmt auf die Standardwerte zurücksetzen? Ja Nein S2721Q/S2721QS/S2721QSA

Unter Problemlösung finden Sie weitere Informationen.

Maximale Auflösung einstellen

HINWEIS: Die Schritte können je nach Ihrer Windows Version leicht variieren.

Unter Windows 7, Windows 8 und Windows 8.1:

1. Wählen Sie unter Windows 8 und Windows 8.1 die Desktop Kachel zum Wechsel auf den klassischen Desktop.
2. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Bildschirmauflösung.
3. Wenn Sie mehr als einen Monitor angeschlossen haben, wählen Sie unbedingt S2721Q/S2721QS/S2721QSA.
4. Klicken Sie die Bildschirmauflösung Dropdownliste und wählen Sie 3840 x 2160.
5. Klicken Sie auf OK.

In Windows 10 und Windows 11:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und klicken Sie auf Anzeigeeinstellungen.
2. Wenn Sie mehr als einen Monitor angeschlossen haben, wählen Sie unbedingt S2721Q/S2721QS/S2721QSA.
3. Klicken Sie Anzeigewauflösung Dropdownliste und wählen Sie 3840 x 2160.
4. Klicken Sie auf Änderungen beibehalten.

Wenn Sie 3840 x 2160 als Option nicht sehen, müssen Sie Ihren Grafiktreiber auf die neueste Version aktualisieren. Führen Sie die folgenden Schritte aus – je nach Computermodell:

Falls Sie einen Dell Desktop oder Laptop besitzen:

- Besuchen Sie https://www.dell.com/support, geben Sie Ihre Servicekennung ein und laden Sie den aktuellsten Treiber für Ihre Grafikkarte herunter.

Wenn Sie keinen Dell-Computer (Laptop oder Desktop) verwenden:

• Besuchen Sie die Kundendienst-Webseite Ihres Computerherstellers und laden Sie den aktuellsten Grafiktreiber herunter.
• Besuchen Sie die Webseite Ihres Grafikkartenherstellers und laden Sie den aktuellsten Grafikkartentreiber herunter.

Voraussetzungen für die Anzeige oder Wiedergabe von HDR-Inhalten

(1) Über Ultra BluRay DVD oder Spielekonsolen

Stellen Sie sicher, dass der DVD-Player oder die Spielekonsole HDR-fähig ist, z.B. Panasonic DMP-UB900, x-Box One S und PS4 Pro.

(2) Über einen PC

Stellen Sie sicher, dass die verwendete Grafikkarte HDR-fähig ist, d.h. einen HDMI2.0a (mit HDR-Option) kompatiblen Port besitzt und der HDR-Grafiktreiber installiert ist. Es muss ein HDR-fähige Anwendungsprogramm verwendet werden, z.B. Cyberlink PowerDVD 17, Windows 10 Movies & TV-App.

HINWEIS: Zum Herunterladen und Installieren des neuesten Grafiktreibers, der die Wiedergabe von HDR-Inhalten auf Ihrem Dell Desktop oder Laptop unterstützt, siehe

Eine vollständige Auswahl an HDR-fähigen NVIDIA Grafikkarten finden Sie unter www.nvidia.com.

Laden Sie den Treiber herunter, der den Vollbildwiedergabemodus unterstützt (z.B. PC-Spiele, UltraBluRay-Player), HDR unter Win 10 Redstone 2 OS: 381.65 oder später.

AMD

Eine vollständige Auswahl an HDR-fähigen AMD Grafikkarten finden Sie unter www.amd.com. Lesen Sie die Support Informationen für HDR-Treiber und laden Sie den neuesten Treiber herunter.

Intel (Integrierte Grafik)

HDR-fähiger Prozessor: CannonLake oder später

Geeigneter HDR-Player: Windows 10 Movies & TV App

Betriebssystem (OS) mit HDR Unterstützung: Windows 10 Redstone 3

Treiber mit HDR-Unterstützung: Besuchen Sie downloadcenter.intel.com für den aktuellen HDR-Treiber

HINWEIS: HDR-Wiedergabe über OS (z.B. Wiedergabe von HDR in einem Fenster auf dem Desktop) erfordert Windows 10 Redstone 2 oder höher mit einem entsprechenden Anwendungsprogramm, z.B. PowerDVD 17. Die Wiedergabe von geschützten Inhalten erfordert eine entsprechende DRM-Software und/oder Hardware, z.B. Microsoft Playready™. Support Informationen finden Sie unter https://www.support.microsoft.com.

Kippen, Schwenken und Höhenverstellung

HINWEIS: Die folgenden Anweisungen beziehen sich nur auf die Anbringung des Ständers, der mit Ihrem Monitor geliefert wurde. Wenn Sie einen Ständer anbringen, den Sie von einer anderen Quelle gekauft haben, folgen Sie den Anweisungen, die mit dem Ständer geliefert wurden.

Ist der Ständer am Monitor befestigt, können Sie den Monitor auf den bestmöglichen Ansichtswinkel einstellen.

Kippen

S2721Q S2721QS/S2721QSA

-5° 21°

5° 21°

HINWEIS: Der Ständer wird im Werk bei der Auslieferung nicht montiert.

Schwenken (nur S2721QS/S2721QSA)

30° 30°

Höhenverstellung (nur S2721QS/S2721QSA)

HINWEIS: Der Ständer kann um bis zu 110 mm nach oben ausgezogen werden. Die nachstehende Abbildung zeigt, wie Sie den Fuß ausziehen können.

110 mm

Die Anzeige drehen (nur S2721QS/S2721QSA)

Bevor Sie die Anzeige drehen, stellen Sie sicher, dass sie vollständig vertikal ausgefahren und vollständig nach oben geneigt ist, damit sie nicht an den unteren Rand des Monitors stößt.

Im Uhrzeigersinn drehen

Entgegen dem Uhrzeigersinn drehen

HINWEIS: Um die Anzeige-Rotierung-Funktion (Querformat/Hochformat) mit Ihrem Dell-Computer nutzen zu können, benötigen Sie einen aktualisierten Grafikkartentreiber, der nicht mit dem Monitor geliefert wird. Zum Herunterladen des Grafikkartentreibers besuchen Sie www.dell.com/support und schauen im Download Bereich unter Videotreiber nach den neuesten Treiberaktualisierungen.

HINWEIS: Im Hochformat Modus kann die Leistung von Grafikintensiven Anwendungen, z.B. 3D-Spielen, nachlassen.

Anzeigerotation-Einstellungen Ihres Systems anpassen

Nachdem Sie Ihren Monitor gedreht haben, müssen Sie die Anzeigerotation-Einstellungen Ihres Systems mit den folgenden Schritten anpassen.

HINWEIS: Wenn Sie den Monitor nicht mit einem Dell-Computer verwenden, müssen Sie die Grafiktreiber-Webseite oder die Webseite Ihres Computerherstellers besuchen, um Informationen über das Ändern der Anzeigerotation-Einstellungen Betriebssystems zu erhalten.

So stellen Sie die Anzeigerotation ein:

1. Klicken Sie mit der rechten Maustaste auf den Desktop und wählen Sie Eigenschaften.
2. Wählen Sie das Register Einstellungen und klicken Sie auf Erweitert.
3. Wenn Sie eine ATI-Grafikkarte verwenden, wählen Sie das Register Drehung und stellen die gewünschte Ausrichtung ein.

1. Falls Sie eine NVIDIA Grafikkarte verwenden, klicken Sie auf die Registerkarte NVIDIA, wählen Sie in der linken Spalte NVRotate und anschließend die gewünschte Ausrichtung.
2. Sofern Sie eine Intel ^® -Grafikkarte verwenden, wählen Sie das Grafikregister Intel, klicken auf Grafikeigenschafen, wählen das Register Drehung und stellen die gewünschte Ausrichtung ein.

HINWEIS: Falls die Drehoption nicht verfügbar ist oder nicht korrekt funktioniert, besuchen Sie bitte www.dell.com/support und laden den aktuellsten Treiber für Ihre Grafikkarte herunter.

Problemlösung

ACHTUNG: Bevor Sie die in diesem Abschnitt beschriebenen Schritte ausführen, lesen und befolgen Sie bitte die Sicherheitshinweise.

Selbsttest

Ihr Monitor verfügt über eine Selbsttestfunktion, mit der Sie überprüfen können, ob der Monitor ordnungsgemäß funktioniert. Wenn Monitor und Computer ordnungsgemäß miteinander verbunden sind, der Monitorbildschirm jedoch leer bleibt, führen Sie bitte wie folgt den Monitor-Selbsttest aus:

1. Schalten Sie sowohl Computer als auch Monitor aus.
2. Trennen Sie das Videokabel vom Computer.
3. Schalten Sie den Monitor ein.

Das schwebende Dialogfenster wird auf schwarzem Hintergrund angezeigt, wenn der Monitor kein Videosignal erkennt, aber sonst ordnungsgemäß funktioniert. Im Selbsttestmodus leuchtet die Betriebsanzeige-LED weiterhin weiß. Außerdem läuft je nach gewählter Eingangsquelle eines der beiden nachstehend dargestellten Dialogfelder über den Bildschirm.

Dell 27 Monitor © Kein HDMI-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/S2721Q www.dell.com/S2721QS www.dell.com/S2721QSA S27210/S2721QS/S2721QSA

oder

Dell 27 Monitor ? Kein DP-Kable Der Monitor wechselt nach 4 Minuten in den Standbymodus. www.dell.com/S2721Q www.dell.com/S2721QS www.dell.com/S2721QSA S27210/S2721QS/S2721QSA

1. Diese Anzeige erscheint auch im Normalbetrieb, wenn das Videokabel getrennt oder beschädigt ist.

1. Schalten Sie den Monitor aus und schließen Sie das Videokabel neu an; schalten Sie anschließend sowohl den Computer als auch den Monitor wieder ein.

Falls Ihr Monitorbildschirm nach den obigen Schritten immer noch leer bleibt, überprüfen Sie bitte Ihre Videokarte und den Computer; Ihr Monitor funktioniert einwandfrei.

Selbstdiagnose

Ihr Monitor ist mit einem integrierten Selbstdiagnose-Werkzeug ausgestattet, das Ihnen bei der Diagnose von Problemen mit dem Monitor oder mit Computer und Grafikkarte helfen kann.

1 2 3 4

So starten Sie die Selbstdiagnose:

1. Überzeugen Sie sich davon, dass der Bildschirm sauber ist (kein Staub auf dem Bildschirm).

2. Halten Sie die Taste 4 ca. 4 Sekunden lang gedrückt, bis ein Popup-Menü angezeigt wird.

3. Verwenden Sie Taste 1 oder Taste 2 zur Auswahl des Diagnosewerkzeugs

und verwenden Sie Taste 3 zur Bestätigung. Zu Beginn des

Diagnoseprogramms erscheint ein graues Testmuster.

1. Untersuchen Sie das Bild aufmerksam auf Unregelmäßigkeiten.

2. Drücken Sie erneut auf Taste 1, um die Testmuster zu ändern.

3. Wiederholen Sie die Schritte 4 und 5, um die Anzeige mit roten, grünen, blauen, schwarzen, weißen und Textbildschirmen zu überprüfen.

4. Drücken Sie Taste 1, um das Diagnoseprogramm zu beenden.

Allgemeine Probleme

In der folgenden Tabelle finden Sie grundlegende Informationen zu allgemeinen Monitorproblemen und zu möglichen Lösungen:

Allgemeine Symptome	Beschreibung Mögliche Lösungen
Kein Bild/Betriebsanzeige-LED leuchtet nicht	Kein Bild · Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.Überzeugen Sie sich davon, dass die Steckdose ausreichend Strom liefert, indem Sie einfach vorübergehend ein anderes Gerät anschließen.Vergewissern Sie sich, dass die Ein-/Austaste komplett eingedrückt ist.Stellen Sie über das EingabequelleEingabe-QuelleMenü sicher, dass die richtige Eingangsquelle ausgewählt ist.
Kein Bild/Betriebsanzeige-LED leuchtet	Kein Bild oder keine Helligkeit	Erhöhen Sie die Werte für Helligkeit und Kontrast über das OSD.Führen Sie den Monitorselbsttest aus.Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.Starten Sie die Selbstdiagnose.Stellen Sie über das EingabequelleEingabe-QuelleMenü sicher, dass die richtige Eingangsquelle ausgewählt ist.
Unscharfes Bild Bild ist unscharf,verschwommen oder weist Geistbilder auf		Verzichten Sie auf Videoverlängerungskabel.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Die Bildauflösung auf das richtige Längen-/Breitenverhältnis ändern.
Zittriges/ verwackeltes Videobild	Unruhiges Bild oder leichte Bewegungen	Setzen Sie den Monitor auf die Werkseinstellungen zurück.überprüfen Sie die Umgebungsbedingungen.Bringen Sie den Monitor in einen anderen Raum und testen Sie ihn dort.
Fehlende Bildpunkte	LCD-Bildschirm weist Punkte auf	Schalten Sie den Monitor aus und wieder ein.Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können.Weitere Informationen zu Dell Monitor Qualität und Pixel finden Sie auf der Dell Support Seite:www.dell.com/pixelguidelines.
Dauerhaft leuchtende Pixel	LCD-Bildschirm weist helle Punkte auf	Schalten Sie den Monitor aus und wieder ein.Permanent nicht leuchtende Pixel zählen zu den natürlichen Defekten, die bei der LCD-Technologie auftreten können.Weitere Informationen zu Dell Monitor Qualität und Pixel finden Sie auf der Dell Support Seite:www.dell.com/pixelguidelines.
Helligkeitsprobleme	Bild zu dunkel oder zu hell	Setzen Sie den Monitor auf die Werkseinstellungen zurück.Stellen Sie Helligkeit und Kontrast über das OSD ein.
Geometrische Verzerrungen	Bild ist nicht richtig zentriert	Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Horizontale/vertikale Linien	Bild weist eine oder mehrere Linien auf	Setzen Sie den Monitor auf die Werkseinstellungen zurück.Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob die Linien auch im Selbsttestmodus vorhanden sind.Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.Starten Sie die Selbstdiagnose.
Synchronisierungsprobleme	Bildschirm ist verzerrt oder wirkt zerrissen	Setzen Sie den Monitor auf die Werkseinstellungen zurück.Führen Sie den Monitor-Selbsttest durch und prüfen Sie, ob die Anzeige auch im Selbsttestmodus verzerrt wirkt.Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.Starten Sie den Computer im abgesicherten Modus neu.
Sicherheitsrelevante Themen	Sichtbare Anzeichen von Rauch oder Funken	Verzichten Sie auf eigenmächtige Reparaturversuche.Wenden Sie sich unverzüglich an Dell.
Abschaltprobleme	Monitor schaltet sich aus und wieder ein	Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.Setzen Sie den Monitor auf die Werkseinstellungen zurück.Führen Sie den Monitor-Selbsttest aus und prüfen Sie, ob das Ausschaltproblem auch im Selbsttestmodus auftritt.
Fehlende Farben Im Bild fehlenFarben		· Führen Sie den Monitorselbsttest aus.· Achten Sie darauf, dass das Videosignalkabel richtig und fest an Monitor und Computer angeschlossen ist.· Überprüfen Sie die Stecker am Videokabel auf verbogene oder abgebrochene Kontaktstifte.
Falsche Farben Unzureichende Farbdarstellung		· Ändern Sie die Einstellungen der Voreingestel Ite Modi im OSD-Menü Farbe je nach Anwendung.· Passen Sie den R/G/B Wert unter Benutzerfarbe im OSD-Menü Farbe an.· Ändern Sie das Eingangsfarbformat im OSD-Menü Farbe in RGB oder YPbPr.· Starten Sie die Selbstdiagnose.
Nachbildeffekt (Eingebranntes Bild), verursacht durch längere Darstellung von Standbildern	Ein schwaches Nachbild eines statischen Bildes erscheint auf dem Bildschirm	· Stellen Sie den Bildschirm so ein, dass er sich nach einigen Minuten der Inaktivität ausschaltet. Dies kann in den Energieoptionen von Windows oder im Energiesparmodus von Mac eingestellt werden.· Alternativ können Sie einen Bildschirmschoner mit dynamisch wechselnden Bildinhalten nutzen.

Produktspezifische Probleme

Allgemeine Symptome	Beschreibung Mögliche Lösungen
Bild ist zu klein Das Bild ist auf dem Bildschirm zentriert, füllt aber nicht den gesamten Anzeigebereich aus	Prüfen Sie die Längen-/Seitenverhältnis Einstellungen im OSD-Menü Display.Setzen Sie den Monitor auf die Werkseinstellungen zurück.
Monitor lässt sich nicht mit den Bedienfeldtasten einstellen	OSD-Menü wird nicht am Bildschirm angezeigt	• Schalten Sie den Monitor aus, trennen Sie das Netzkabel, schließen Sie es wieder an und schalten Sie den Monitor wieder ein.• Das OSD-Menü könnte gesperrt sein. Halten Sie zur Freigabe die Menü-/ Funktionstaste neben der Ein-/Austaste 4 Sekunden lang gedrückt (für weitere Informationen, siehe Sperre).
KeinEingangssignal wennBedientastengedrückt werden	Kein Bild; die LED leuchtet weiß auf	• Überprüfen Sie die Signalquelle. Vergewissern Sie sich, dass sich der Computer nicht im Energiesparmodus befindet. Dazu bewegen Sie die Maus oder drücken eine beliebige Taste an der Tastatur.• Überprüfen Sie, ob das Signalkabel richtig eingesteckt ist. Ziehen Sie nötigenfalls das Signalkabel und stecken Sie es wieder ein.• Setzen Sie den Computer oder das Videoabspielprogramm zurück.
Das Bild füllt nicht den gesamten Bildschirm	Der Bildschirm wird horizontal oder vertikal nicht komplett vom Bild gefüllt	• Je nach Videoformat (Bildseitenverhältnis) von DVDs kann der Monitor ein Vollbild anzeigen.• Starten Sie die Selbstdiagnose.

Lautsprecherspezifische Probleme

Allgemeine Symptome	Beschreibung Mögliche Lösungen
Kein Ton aus den Lautsprechern	Kein Ton hörbar · Schalten Sie den Monitor aus, trennen Sie das Monitorkabel ab, schließen Sie es wieder an, und schalten Sie den Monitor anschließend wieder ein. · Überprüfen Sie, ob der Audiokabelanschluss korrekt an den Audio Line-Out Anschluss des Computers angeschlossen ist. · Trennen Sie das Audiokabel vom Audio Line-Out Port. · Setzen Sie den Monitor auf die Werkseinstellungen zurück.

Anhang

ACHTUNG: Sicherheitshinweise

ACHTUNG: Die Verwendung von anderen als in dieser Dokumentation angegebenen Bedienelementen, Anpassungen oder Verfahren kann zu Schock-, elektrischen und/oder mechanischen Gefahren führen.

Weitere Informationen über Sicherheitshinweise finden unter Sicherheit, Umweltschutz und Bestimmungen (SERI).

FCC-Erklärung (nur für die USA) und weitere rechtliche Informationen

Lesen Sie bitte die Webseite über rechtliche Konformität unter www.dell.com/regulatory_compliance für die FCC-Erklärung und weitere rechtliche Informationen.

Kontakt zu Dell

Kunden in den Vereinigten Staaten wählen die Nummer 800-WWW-DELL (800-999-3355).

HINWEIS: Haben Sie keine aktive Internetverbindung, können Sie Kontaktinformationen auf Ihrem Kaufbeleg, dem Verpackungsbeleg, der Rechnung oder im Dell-Produktkatalog finden.

Dell bietet mehrere Online und auf Telefon basierende Support- und Service-Optionen. Die Verfügbarkeit ist je nach Land und Produkt unterschiedlich, so dass einige Service-Optionen in Ihrer Region eventuell nicht verfügbar sind.

• Online technische Hilfe — www.dell.com/support/monitors
- Kontakt zu Dell — www.dell.com/contactdell

EU Produktdatenbank für Energielabel und Produktinformationsblatt

S2721Q: https://eprel.ec.europa.eu/qr/344898

S2721QS: https://eprel.ec.europa.eu/qr/346947

S2721QSA: https://eprel.ec.europa.eu/qr/1332255
