BEDIENUNGSANLEITUNG HTC 243 DE HOOVER

Lesen Sie bitte die in diesem Handbuch enthaltenen Informationen aufmerksam durch. Sie finden hier praktische Hinweise, um optimalen Nutzen aus Ihrer Waschmaschine ziehen können.

Diese "Gebrauchsanweisung" enthält alle erforderlichen Angaben für den täglichen Gebrauch ihres Gerätes. Bewahren Sie das Heft für späteres Nachschlagen gut auf.

Es wird ein "Installations- und Wartungshandbuch" beigefügt, welches Sie bitte für die Installation und die Wartung Ihrer Waschmaschine zu Rate ziehen wollen. Dasselbe gilt bei eventuell auftretenden Fehlern oder Nachfragen in Bezug auf die Auswahl der Wäsche beim Waschen oder die Wäscheetiketten Ihrer Kleidungsstücke sowie geeignete Methoden zur Entfernung besonders hartnäckiger Flecken.

Wenn Sie sich an HOOVER oder eines der Kundendienstzentren wenden, so geben Sie bitte stets das Modell, die Nummer sowie die G-Nummer (falls vorhanden) an. Also sollten Sie nach Möglichkeit alle auf dem Typenschild befindlichen Angaben zur Hand haben.

seite

GARANTIE 5

TECHNISCHE DATEN 6

ÖFFNEN DER TROMMEL – EINGEBEN DER WÄSCHE ...... 7

EINFÜLLEN VON WASCHMITTEL 8

SICHERHEIT AQUABLOCK 9

SYSTEM «ACTIVA» 9

AUTOMATISCH ANPASSBARE TROMMELFÜLLUNG ......9

ANWAHL DER WASCHPROGRAMME 9

BESCHREIBUNG DER BEDIENFELDELEMENTE 10

PROGRAMMTABELLE 13

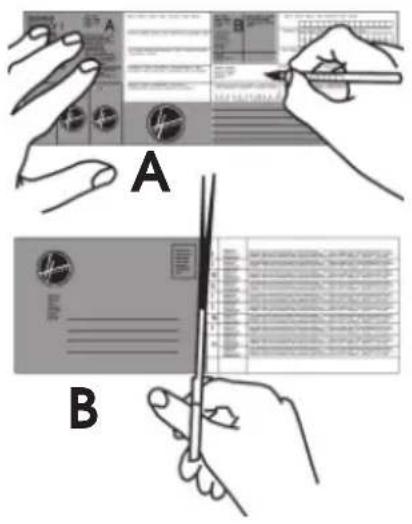

Das Gerät wird zusammen mit einer Garantiebescheinigung ausgeliefert.

2.

Teil A bewahren Sie bitte ordnungsgemäß ausgefüllt sorgfältig auf, um ihn im Bedarfsfall dem Kundendienst in Verbindung mit der Rechnung über den Kauf des Gerätes vorweisen zu können.

3.

Vergessen Sie bitte nicht, den Teil B der Garantiebescheinigung für die entsprechende Überprüfung der Angaben innerhalb von 15 Tagen ab dem Kaufdatum an uns zurückzuschicken.

Fassungsvermögen an trockener Wäsche .... kg.

Spannungswert ...... V.

Motorleistung beim Waschen W.

Motorleistung beim Schleudern W.

Leistung der Elektropumpe W.

Leistung des Heizwiderstands ...... W.

Maximal aufgenommene Leistung .... W.

Amperezahl Netzsicherung...... A.

Im Hydraulikkreislauf herrschender Druck ....MPa

Schleudergeschwindigkeit ...... UpM

Wasserverbrauch (Waschprogramm 60° C) .... liter

Energieverbrauch (Waschprogramm 60° C)/ 4,5 kg ......kW/cm

Energetische Wirksamkeitsklasse ....

4,5

230

125

400

30

1.950

2.200

10

0,05 min.

0,8 max.

1200

48

0,85

A

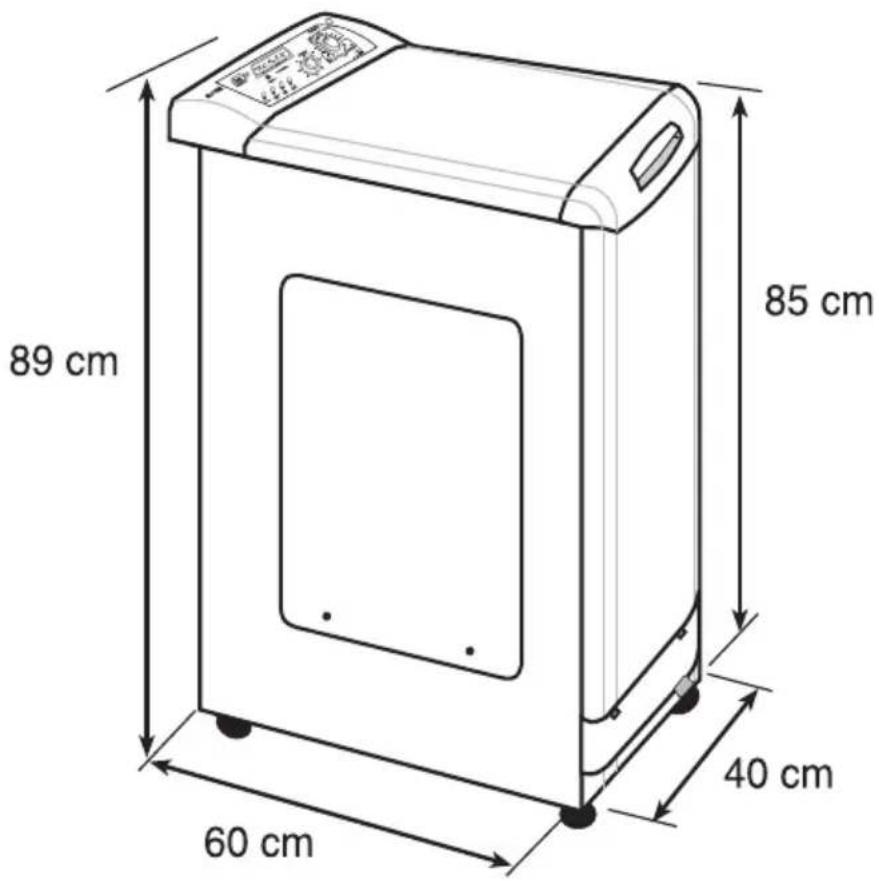

89 cm 60 cm 40 cm 85 cm

Heben der oberen Klappe A und diese vollständig öffnen. Danach die Wäschetrommel wie nachstehend angezeigt öffnen:

2.

Den Riegel B drücken und gedrückt halten. Auf die vordere Klappe C so Druck ausüben, dass sich die Klappen C und D voneinander lösen.

3.

Hintere Klappe D öffnen. Vordere Klappe C öffnen. Wäsche in die Wäschetrommel geben.

4.

Vordere Klappe C herunterlassen. Hintere Klappe D herunterlassen, sodass der Falz perfekt in den Haken der vorderen Klappe C passt. Loslassen.

5.

Sicherstellen, dass beide Klappen optimal ineinanderliegen und geschlossen sind.

ACHTUNG:

ES IST VON ENTSCHEIDENDER WICHTIGKEIT, DASS DAS SCHLIESSEN DER TROMMEL MIT ÄUSSERSTER VORSICHT GESCHIEHT, UM MÖGLICHE SCHÄDEN AN DER WÄSCHE UND DER WASCHMASCHINE ZU VERMEIDEN.

2 min.

ACHTUNG: Eine spezielle Sicherheitsvorrichtung verhindert das Öffnen des Deckel gleich im Anschluß an den Waschvorgang; nach Ablauf des Schleuderns warten Sie bitte ungefähr 2 Minuten, bevor Sie den Deckel öffnen.

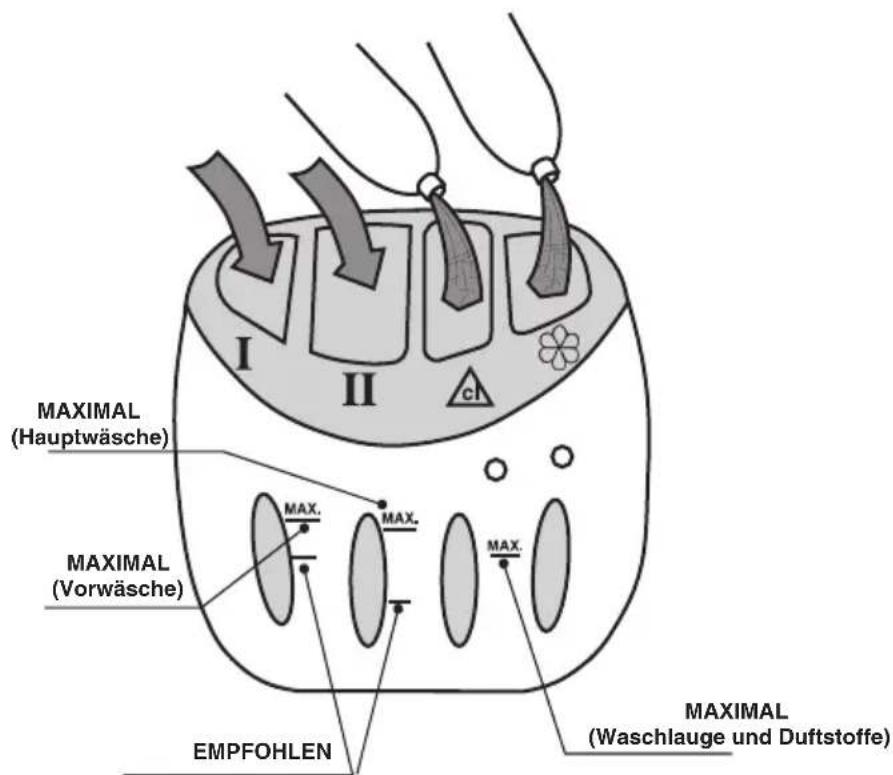

Der Waschmittelbehälter ist in 4 Fächer unterteilt :

- Das Fach I dient zur Aufnahme von Waschmittel in Pulverform für die Vorwäsche. Die empfohlene Menge beträgt 60 gr. Waschmittel (für 4,5 kg).

- Das Fach II dient zur Aufnahme von Waschmittel in Pulverform für die Hauptwäsche. Die empfohlene Menge beträgt 120 gr. Waschmittel (für 4,5 kg).

- Das Fach ^cl dient zur Bleichmittelaufnahme. Die empfohlene Menge beträgt 7 cl.

- Das Fach ist für Weichspüler, Duftmittel und andere spezielle Zusatzmittel vorgesehen. Empfohlene Menge: 5 cl.

Am Waschmittelbehälter sind zwei Hinweislinien angebracht :

- EMPFOHLEN (untere Linie). Zeigt den empfohlenen Pegel in den Fächern für Vorwäsche und Hauptwäsche an.

- MAX. Zeigt den Höchstpegel an, der nicht überschritten werden darf.

I II CL MAXIMAL (Hauptwäsche) MAX. MAX. MAX. MAX. MAX. MAX. MAXIMAL (Vorwäsche) EMPFOHLEN MAXIMAL (Waschlauge und Duftstoffe)

AQUANLOCK

Dieses Gerät veffügt über eine Sicherheitsvorrichtung (aquablock), die dem Benutzer völlige Sicherheit garantiert. Ein Sensor zur Wahrnehmung von Wasseraüstritten, der sich das gesamte Einlaßrohr elntlang befindet und die am Hahn vorgesehene Vorrichtung unterbrechen automatisch die Wasserzufuhr bei unbeabsichtigtem Wasseraustritt. Das gilt ebenfalls für Fälle, in denen keine Stromversorgung anliegt.

SYSTEM

Die Wirksamkeit des Systems "Activa" is auf seine optimale Ausnutzung der Wasserkraft zurückzuführen. Während der Waschphasen des Hauptwaschgangs wird das in der Trommel befindliche Wasser durch eine Pumpe zu einem Injektor gefördert, der sich im Trommelinneren befindet und einen starken Wasserstrahl auf die Wäsche abgibt. In Verbindung mit einer gleichzeitigen Zunahme der Geschwindigkeit um 100 Umdrehungen pro Minute werden optimale Waschergebnisse und tiefwirkende Klarspülgänge garantiert.

AUTOMATISCH ANPASSBARE TROMMELFÜLLUNG

Diese Waschmaschine paßt den Wasserstand automatisch an die Wäschemenge an. So ist es möglich, einen „individuellen“ Waschgang sogar vom energetischen Standpunkt aus betrachtet durchzuführen.

Dieses System ermöglicht die Senkung sowohl des Wasser- als auch des Energieverbrauchs, sowie eine Verkürzung der Waschzeit.

ANWAHL DER WASCHPROGRAMME

Bei der Auswahl wird wie folgt vorgegangen :

• Das gewünschte Waschprogramm wird mit Hilfe des entsprechenden Bedienschalters (A) angewählt. Ziehen Sie hierzu die Programmtabelle zu Rat.
• Wählen Sie die Schleudergeschwindigkeit mit dem entsprechenden Bedienelement aus.
• Anschließend werden die verschiedenen Optionen angewählt, die über die Tasten zur Verfügung stehen.
• Einschalt-/Pausentaster drücken, bis einer der Leuchtanzeiger der Programmphase aufleuchtet.
• Da es sich um eine Elektronikwaschmaschine handelt, kann sich der Programmbeginn bis zu einer Minute nach dem Aufleuchten der Programmphasenanzeige verzögern.

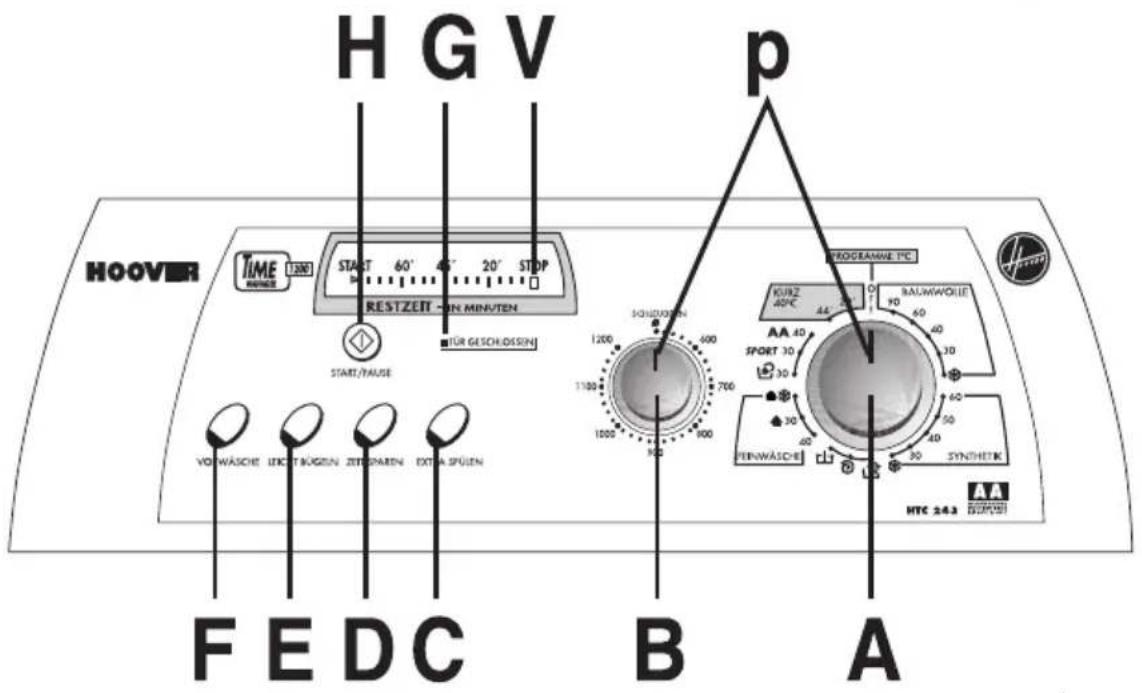

H G V p HOOVER TIME 1200 START 60° 45° 20° STOP RESTZEIT -IN MIN/TEN TÜR GESCH/ÖSSIN START/PAUSE VOR WÄSCHIE UIC TÄÜGEN ZITSPÄRN EXTRA SPÜEN F E D C B A PROGRAMME IPC KURZ 40°C BALUMWÖLLE 90 60 40 30 AA 40 SPORT 30 30 30 PENWÄSCHIE 40 30 40 SYNTHETK HTC 24.3 AA DUTAWER

PROGRAMM-/TEMPERATURWAHLSCHALTER ...... A

RESTZEITANZEIGE AM ZYKLUSENDE ...... V

WAHLSCHALTER SCHLEUDERN B

TASTE EXTRA SPÜLEN C

TASTE ZEIT SPAREN D

TASTE LEICHT BÜGELN...... E

TASTE VORWÄSCHE...... F

ANZEIGELEUCHTE TÜRSICHERUNG ...... G

TASTE START-PAUSE.... H

FÜHRUNGSPUNKT p

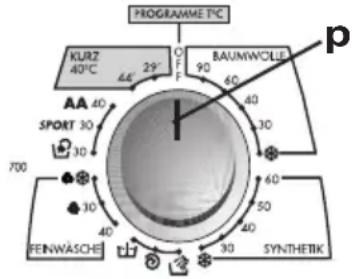

A. PROGRAMM-/TEMPERATURWAHLSCHALTER

PROGRAMMÉTIC KUR2 40°C AA SPORT 30 700 FEINWÄSCHÉ FA O F BAUMWOLLE 60 30 40 30 50 20 30 SYNTHETIK p

Mit diesem Wahlschalter können Sie das gewünschte Waschprogramm oder die gewünschte Temperatur einstellen. Drehen Sie den Schalter bis das gewünschte Programm (Nummer oder Symbol) über dem Führungspunkt steht (p). Die Wahl der Temperatur richtet sich nach dem gewählten Programm.

Wenn Sie nach dem Programmstart die Position ändern oder ein anderes Programm wählen möchten, gehen Sie wie

folgt vor:

• Drücken Sie auf die Ein-/Ausschalttaste, bis die Leuchtanzeige "Zyklusende der Programmphase" aufleuchtet.
• T aste loslassen. Die Leuchtanzeige erlischt kurz danach.-
• Neues Programm wählen.
• Ein-/Pausenschalter erneut drücken, bis eine der Programmphasenanzeigen aufleuchtet.
• Die Waschmaschine führt nunmehr das gewählte Programm aus.
  Wenn Sie während des Programmablaufs Wäsche nachfüllen möchten, verfahren Sie wie folgt:
• Einschalt-/Pausentaster drücken, bis eine der Programmphasenanzeigen blinkt.
• Sobald die Leuchtanzeige Türsicherung erlischt, öffnen Sie die Tür und füllen Sie Wäsche nach.
• Verschließen Sie die Trommeltür und die Außentür vorschriftsmäßig.
• Drücken Sie dann die Einschalt-/Pausentaste.

V. RESTZEITANZEIGE AM ZYKLUSENDE

START 60' 45' 20' STOP RESTZEIT - IN MINUTEN

Hier wird die annähernd längste Zeitspanne bis zum Zyklusende angezeigt.

B. WAHLSCHALTER SCHLEUDERN

SCHLEUDERN 1200 600 700 800 900 1000 1100 p

Mit diesem Schalter können Sie die Schleudergeschwindigkeit wählen. Drehen Sie dazu den Schalter, bis die gewünschte Drehzahl über dem Führungspunkt (p) steht.

Der letzte Schleudergang für widerstandsfähige Gewebe (BAUMWOLLE) läuft mit der gewählten Geschwindigkeit ab. Bei Programmen für Synthetikgewebe (Synthetikprogramme) laufen die Zwischenschleudergänge mit 400 Umdrehungen pro Minute und der letzte Schleudergang mit 800 Umdrehungen pro Minute ab.

Das SCHONPRPOGRAMM läuft ohne Zwischenschleudern ab; die Geschwindigkeit des letzten Schleudergangs beträgt 400 Umdrehungen pro Minute.

Die WOLLWÄSCHPROGRAMME (30° kalt) laufen ohne Zwischenschleudern ab; die Geschwindigkeit des letzten Schleudergangs beträgt 800 Umdrehungen pro Minute.

Spezifische Programme:

Programm 29'/44' enthält einen Zwischenschleudergang bei 400 Umdrehungen pro Minute und den letzten Schleudergang bei 800 Umdrehungen pro Minute.

Im Programm HANDWASCHE findet kein Zwischenschleudern statt. Am Programmende wird mit 800 rpm geschleudert.

Wenn Sie ohne Schleudern waschen möchten, verstellen Sie das Schleudersperrsymbol 📄, bis es über dem Führungspunkt steht.

DIESER SCHALTER IST IN BEIDEN RICHTUNGEN DREHBAR.

Die einzelnen Tasten sind nur wirksam, wenn das gewählte Programm kompatibel ist.

C. Taste „EXTRA SPÜLEN“

EXTRA RINÇAGE

Mit dieser Option kann die Wassermenge in der Spülphase erhöht werden. Das verhindert Hautreizungen bei besonders gegen Waschmittel empfindlichen Personen. Die Taste „EXTRA SPÜLEN“ sollte darüber hinaus auch bei stark verschmutzter Wäsche benutzt werden, die große Mengen Waschmittel erfordert oder bei sehr lockeren Geweben, die dazu neigen Waschmittel zurückzuhalten.

D. Taste „ZEIT SPAREN“

LAVAGE RAPIDE

Diese Option kann bei Baumwoll- und Synthetikprogrammen verwendet werden. Sie ermöglicht, die Waschzeit, je nach dem gewählten Programm, um bis zu 50 Minuten abzukürzen.

E. Taste „LEICHT BÜGELN“

REPASSAGE FACILE

Diese Option ist nur bei Synthetik-, Feinwäsche-, Woll- und einigen Spezialprogrammen wirksam. Die Wahl dieser Option für Feinwäsche, Wolle oder Handwaschteile bewirkt, dass die Maschine aussetzt und die Wäsche in der Trommel in der Flotte liegen bleibt. Auf diese Weise verknittern die Teile weniger und lassen sich leichter bügeln. Um den Waschzyklus fortzusetzen, Taste „LEICHT BÜGELN“ drücken; der Programmablauf wird dann wieder aufgenommen. Wird die Option „LEICHT BÜGELN“ für das Synthetikprogramm gewählt, so endet das Programm mit einem kurzen Schonschleudergang. Das Waschgut kann in der Trommel liegen bleiben, ohne zu sehr zu zerknittern. Bei Bedarf kann ein geeigneter Schleuderzyklus (siehe „Programmführer“) gewählt und das Waschgut sofort nach Programmende entnommen werden.

F. Taste „VORWÄSCHE“

PRELAVAGE

Diese Option ist vor allem bei stark verschmutzter Wäsche von Nutzen und kann vor der Wahl des Hauptwaschprogramms verwendet werden. Dabei wird das Waschmittel für dieses Programm in den ersten mit „I“ gekennzeichneten Waschmitteleinspüler gefüllt. (Näheres unter Abschnitt „Waschmitteleinspüler“). Es wird empfohlen, nur etwa 20 % der Menge einzufüllen, die in den Gebrauchsanweisungen der Waschmittelpackung angegeben ist und keinen Weichspüler zu verwenden.

G. ANZEIGELEUCHTE TÜRSICHERUNG

DEPART/PAUSE

H. TASTE START-PAUSE

PROGRAMM	T°C	PROGRAMM FÜR	Max. Ladung kg	WASCHMITTELMENGE
				I	II	△	✕

BAUMWOLLE	90°	WEISSWÄSCHE	4,5	●	●	●	●
	60°	FARBECHTE BUNTWÄSCHE	4,5	●	●	●	●
	40°	FARBECHTE BUNTWÄSCHE	4,5	●	●		●
	30°	EMPFINDLICHE BUNTWÄSCHE	4,5	●	●		●
		EMPFINDLICHE BUNTWÄSCHE(Kaltwäsche bei 15°C)	4,5	●	●		●

MIX/SYNTHETIK	60°	FARBECHTE BUNWÄSCHE	2	●	●		●
	50°	FARBECHTE BUNTWÄSCHE	2	●	●		●
	40°	EMPFINDLICHE BUNTWÄSCHE	2	●	●		●
	30°	EMPFINDLICHE BUNTÄSCHE	2	●	●		●
		EMPFINDLICHE BUNTWÄSCHE(Kaltwäsche bei 15°C)	2	●	●		●

SPEZIFISCHE		—	SPÜLEN	—				●
		—	SCHLEUDERN	—
		—	ABPUMPEN	—

		40^	FEINWÄSCHE	1,5		●		●
FEIN-WÄSCHE		30^	WOLLE	1		●		●
			WOLLE(Kaltwäsche bei 15^ )	1		●		●

Programm \*, nach EN 60456-Norm.

Zur Verfügung stehen sechs Programmgruppierungen (BAUMWOLLE, MISCH-SYNTHETIK, SPEZIALPROGRAMME, FEINWÄSCHE, WOLLE, SPEZIAL- UND SCHNELLPROGRAMME.

Die ersten Programme jeder Gruppe dauern am längsten bei entsprechend stärkerer Wirkung. Wählen Sie bei nicht zu stark verschmutzter Wäsche oder bei besonders empfindlichem Waschgut die nachfolgenden Programme.

SPEZIFISCHE PROGRAMME

SPEZIALSPÜLPROGRAMM

Das Programm 📊 führt 3 Spülgänge aus und schleudert mit 800 Upm (kann durch eine spezifische Taste evtl. reduziert oder annulliert werden). Geeignet zum Spülen jeder Gewebeart, z.B. nach einer Handwäsche.

SPEZIALPROGRAMM INTENSIV SCHLEUDERN

Das Programm 🔒 führt einen Schleudergang mit 1200 Upm aus (kann durch spezifische Taste reduziert werden).

NUR ABPUMPEN

Das Programm 📁 pumpt das Wasser ab

SPEZIALPORGRAMME

HANDWÄSCHE

Die Waschmaschine stellt außerdem einen Feinwaschzyklus unter der Bezeichnung „Handwäsche“ bereit. Mit dem Programm kann ein kompletter Waschzyklus für Handwaschwäsche ausgeführt werden. Das Programm wäscht bei einer Höchsttemperatur von 30°C und endet mit zwei Spülgängen und einem Schonschleudergang

SPORT

SPORTSWEAR

Die Waschmaschine stellt ein Exklusivprogramm „Sportswear“ bereit, ein Spezialprogramm zur Behandlung von Mixsportzeug, das mit den normalen Programmen bei hohen Temperaturen nicht gewaschen werden kann.

Das Programm beginnt mit einer kalten Vorwäsche, die weicht und die gröbste Verschmutzung beseitigt. Es folgt ein Waschgang bei 30°C, ein Spülgang und ein Schonschleudergang, zur weitgehenden Schonung von empfindlichen und verschmutzten Teilen.

KLASSE AA

Erlaubt eine optimale Waschleistung bei einer Temperatur von 40°C und einem Energieverbrauch der Klasse A.

KURZPORGRAMME

44' SCHNELLWASCHPROGRAMM 44' MINUTEN 29' SCHNELLWASCHPROGRAMM 29' MINUTEN

Mit dem Schnellwaschprogramm kann in (44'/29') ein kompletter Waschzyklus für eine Ladung von höchstens 2 kg bei einer Temperatur von 40°C ausgeführt werden. Das Waschmittel ist dabei in den Waschmitteleinspüler (II) zu geben. Die maximale Waschmittelmenge für dieses Programm ist auf dem mitgelieferten Messbecher angegeben.

BEMERKUNGEN

1. Bei stark verschmutzter Wäsche wird empfohlen, die Ladung auf 3 kg zu reduzieren.
2. Mit den Programmen BAUMWOLLE (WEISSWÄSCHE 90° und FARBECHTE BUNTWÄSCHE) kann die Wäsche automatisch durch Zusatz von Chlor in den Einspüler △ gebleicht werden.
3. Die Waschmaschine ist für das automatische Einspülen von Weichspüler im letzten Spülgang bei allen Waschzyklen ausgelegt.
