Produkttyp Aktiver Subwoofer
Marke HK Audio
Modell E 110 SUB A
Tieftöner 10 Zoll (25,4 cm)
Verstärkerleistung (RMS) 500 W
Frequenzgang 40 Hz – 120 Hz
Übergangsfrequenz 80 Hz (einstellbar)
Eingänge XLR (symmetrisch), Cinch (unsymmetrisch)
Ausgänge XLR (Durchschleifausgang)
Gehäusematerial Multiplex-Sperrholz
Größe (B x H x T) ca. 330 x 570 x 450 mm
Gewicht ca. 20 kg
Stromversorgung 220–240 V, 50/60 Hz
Leistungsaufnahme max. 600 W
Schutzschaltung Überhitzungs-, Überspannungs- und Kurzschlussschutz
Lieferumfang Netzkabel, Bedienungsanleitung
Reinigung Mit einem trockenen Tuch abwischen; keine aggressiven Reinigungsmittel
Sicherheitshinweise Nicht in der Nähe von Wasser oder Wärmequellen aufstellen
Ersatzteile & Reparatur Nur durch autorisierten Service; originale Ersatzteile verwenden

Häufig gestellte Fragen - E 110 SUB A HK AUDIO

Wie schließe ich den Subwoofer an mein Mischpult an?
Verbinden Sie den Ausgang Ihres Mischpults mit einem symmetrischen XLR-Kabel mit dem XLR-Eingang des Subwoofers. Stellen Sie sicher, dass die Übergangsfrequenz korrekt eingestellt ist.
Kann ich den Subwoofer mit einem passiven Lautsprecher betreiben?
Nein, der E 110 SUB A ist ein aktiver Subwoofer mit eingebautem Verstärker. Er benötigt ein Signal von einer aktiven Quelle (Mischpult, Vorverstärker).
Was bedeutet die Einstellung der Übergangsfrequenz?
Die Übergangsfrequenz (meist 80 Hz) trennt die tiefen Frequenzen, die der Subwoofer übernimmt, von den mittleren Höhen, die an die Satellitenlautsprecher weitergegeben werden. Passen Sie sie an Ihr System an.
Warum schaltet sich der Subwoofer aus?
Mögliche Ursachen: Überhitzung (lassen Sie ihn abkühlen), Überlastung (reduzieren Sie die Lautstärke) oder Kurzschluss (überprüfen Sie die Kabel).
Kann ich den Subwoofer im Freien verwenden?
Der Subwoofer ist für den Inneneinsatz konzipiert. Vor Feuchtigkeit und direkter Sonneneinstrahlung schützen.
Wie reinige ich das Gehäuse?
Verwenden Sie ein trockenes, fusselfreies Tuch. Keine Flüssigkeiten oder Reinigungsmittel verwenden, da diese die Oberfläche beschädigen könnten.
Welche Leistung hat der interne Verstärker?
Der Verstärker liefert 500 Watt RMS und ist ausreichend für kleinere bis mittlere Beschallungsanwendungen.
Ist der Subwoofer für den Heimgebrauch geeignet?
Ja, er eignet sich für Heimkino- und HiFi-Systeme, sofern er korrekt an den Vorverstärker angeschlossen wird.
Welche Kabel benötige ich?
Für den Anschluss wird ein symmetrisches XLR-Kabel empfohlen. Bei Verwendung unsymmetrischer Quellen kann ein Cinch-auf-XLR-Adapter verwendet werden.
Wo finde ich die Bedienungsanleitung als PDF?
Die Bedienungsanleitung ist auf der Website von HK Audio im Downloadbereich verfügbar. Sie können auch direkt auf der Produktseite nachsehen.

Benutzerfragen zu E 110 SUB A HK AUDIO

0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.

Eine neue Frage zu diesem Gerät stellen

Die E-Mail bleibt privat: Sie dient nur dazu, Sie zu benachrichtigen, wenn jemand auf Ihre Frage antwortet.

Noch keine Fragen. Stellen Sie die erste.

Laden Sie die Anleitung für Ihr Subwoofer kostenlos im PDF-Format! Finden Sie Ihr Handbuch E 110 SUB A - HK AUDIO und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. E 110 SUB A von der Marke HK AUDIO.

BEDIENUNGSANLEITUNG E 110 SUB A HK AUDIO

Infos zur Elements-Verkabelung

Wenn Sie folgendes verinnerlichen, lässt sich jede Konfiguration zu einem Beschallungssystem in Windeseile verbinden.

Grundsätzlich:

  • Das NF- Line Signal kann über die Trough Buchse (XLR male) beliebig weitergeschleift werden (Amp → Sub, Amp → Amp, Sub → Sub), da immer das komplette Fullrange Signal anliegt.
  • Das Weiterschleifen eines LS-Signals vom EA 600 Amp oder E 110 Sub A zum nächsten Standfuß EF 45 (mit Distanzstange EP 1 und weiteren E 435 Topteilen) oder zu einem passiven Subwoofer erfolgt immer über den Parallel Speaker Out der aktiven Einheit.

HK AUDIO E 110 SUB A - Grundsätzlich: - 1

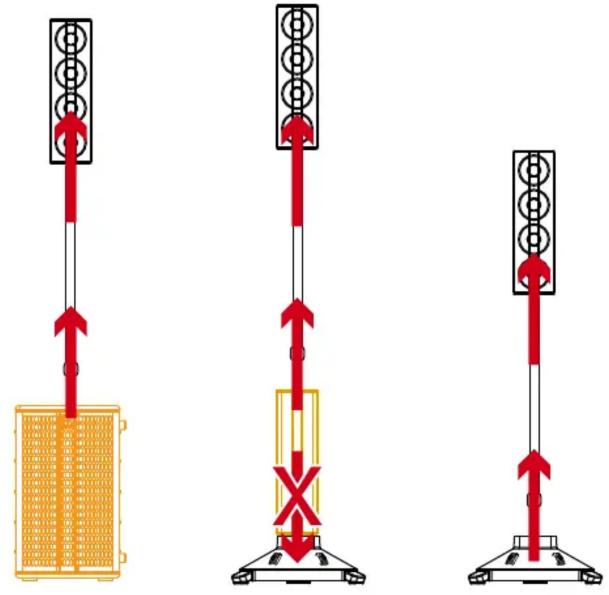

Die untere E-Connect Signalverbindung des Amp EA 600 führt kein Lautsprechersignal und dient lediglich der mechanischen Stabilität.

Grund: Wenn dort Signal anliegt, würde man die Verstärker beschädigen, sobald man das Verstärkermodul EA 600 auf den aktiven Subwoofer E 110 Sub A aufsteckt.

HK AUDIO E 110 SUB A - Die untere E-Connect Signalverbindung des Amp EA 600 führt kein Lautsprechersignal und dient lediglich der mechanischen Stabilität. - 1

1
LS- Signalverbindung durch E-Connect (ohne zusätzliche Lautsprecherkabel)
HK AUDIO E 110 SUB A - Die untere E-Connect Signalverbindung des Amp EA 600 führt kein Lautsprechersignal und dient lediglich der mechanischen Stabilität. - 3

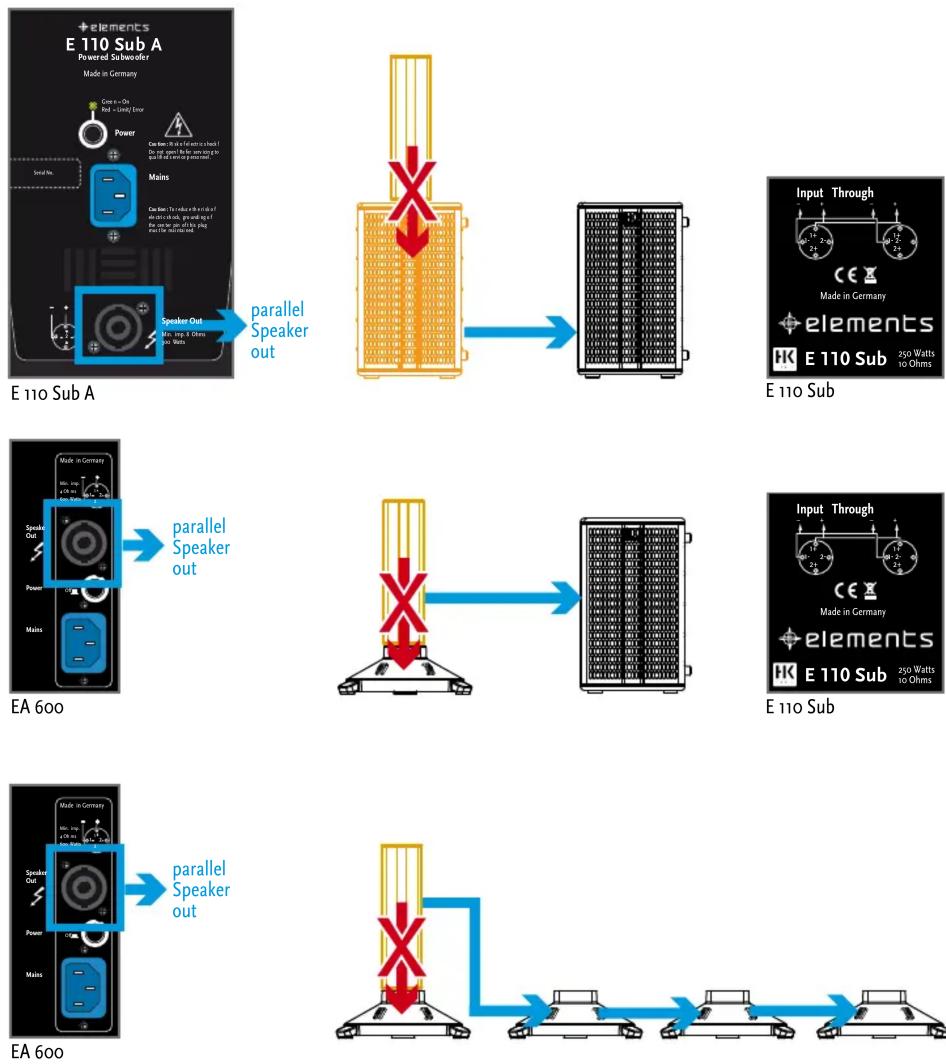

2 Weiterschleifen eines Lautsprechersignals über Speakon (NL4)

2.1 Aktiver Subwoofer zu passivem Subwoofer

E 110 Sub A - Speaker Out

HK AUDIO E 110 SUB A - Aktiver Subwoofer zu passivem Subwoofer - 1

E 110 Sub - Speakon Input


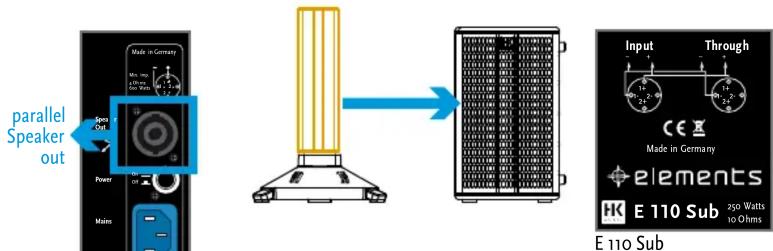

2.2. EA 600 Amp zu passivem Subwoofer

EA 600 Speaker Out

HK AUDIO E 110 SUB A - EA 600 Amp zu passivem Subwoofer - 1

E 110 Sub Speakon Input

2.3 EA 600 Amp zu separatem Topteil (Dual Mono)

Die Speakonbuchsen des EF 45 Standfuß sind als „Input“ und „Through“ zu nutzen. Da der Amp nach unten über E-Connect kein Signal führen darf, kann die Speakonbuchse des darunter stehenden EF 45 auch nicht als Output genutzt werden. Das Signal zum Weiterschleifen kommt also auch hier über den „Parallel Speaker Out“ des Amps.

