Carrolton 3163 - Grill tepro - Kostenlose Bedienungsanleitung

Produkttyp	Gasgrill
Marke	tepro
Modell	Carrolton 3163
Artikelnummer	3163
Abmessungen (B x T x H)	ca. 116,5 x 54,5 x 105 cm
Gewicht	ca. 22 kg
Grillfläche	ca. 44 x 36,5 cm
Anzahl Hauptbrenner	2
Brennermaterial	Edelstahl
Leistung pro Brenner	ca. 3,15 kW
Gesamtleistung	max. 6,3 kW
Gasverbrauch	max. 450 g/h
Gasart	LPG (Butan/Propan)
Gasdruck	50 mbar
Gasflaschengröße (max.)	∅ 230 mm, Höhe 480 mm, Nettogewicht 5 kg
Düsengröße	0,75 mm
Zündung	Integrierte Drehzündung über Temperaturregler
Material Gehäuse	Lackierter Stahl
Lieferumfang	Grillrost, Flammenverteiler, Brennergehäuse, Temperaturregler, Auffangschale, Seitenablagen, Distanzstücke, Flaschenöffner, Standbeine, Rollen, Abdeckung, Haken, Bodenplatte, Gasflaschenträger, Montagematerial
Sicherheitshinweise	Nur im Freien verwenden, Gasflasche nach Gebrauch schließen, Kinder fernhalten, vor Reinigung abkühlen lassen
Wartung	Regelmäßige Reinigung, Brenner- und Zündkopfreinigung, Schrauben nachziehen
Hersteller	tepro Garten GmbH, Carl-Zeiss-Straße 8/4, D-63322 Rödermark

Häufig gestellte Fragen - Carrolton 3163 tepro

Wie zünde ich den Grill an?

Öffnen Sie den Deckel. Stellen Sie alle Temperaturregler auf AUS. Drehen Sie die Gaszufuhr an der Gasflasche auf EIN. Drücken Sie den linken Temperaturregler und drehen Sie ihn nach links. Halten Sie ihn gedrückt, bis der Brenner zündet (ca. 10 Sekunden). Wiederholen Sie für den zweiten Brenner. Bei Nichtzündung nach 5 Sekunden warten Sie 5 Minuten und versuchen es erneut.

Was mache ich bei Gasgeruch?

Schließen Sie sofort die Gaszufuhr an der Gasflasche. Löschen Sie alle offenen Flammen. Bedienen Sie keine elektrischen Geräte. Lüften Sie den Bereich. Führen Sie eine Leckstellenprüfung mit Seifenwasser durch. Wenn der Geruch bleibt, benutzen Sie das Gerät nicht und benachrichtigen Sie einen Fachmann.

Wie reinige ich den Grill?

Lassen Sie den Grill vollständig abkühlen. Entfernen Sie den Grillrost und reinigen Sie ihn mit Spülwasser. Reinigen Sie die Innenflächen mit warmer Seifenlauge und einem weichen Schwamm. Verwenden Sie keine scheuernden Mittel oder Ofenreiniger. Trocknen Sie alles gründlich ab.

Welche Gasflasche ist geeignet?

Verwenden Sie eine handelsübliche 5-kg-Propan- oder Butangasflasche mit einem maximalen Durchmesser von 230 mm und einer Höhe von 480 mm. Der Druckregler muss für 50 mbar ausgelegt sein.

Wie schließe ich die Gasflasche an?

Stellen Sie die Gasflasche in den Flaschenträger. Verbinden Sie den Gasschlauch mit dem Regler (Linksgewinde!) und ziehen Sie ihn mit einem 17er Gabelschlüssel fest. Verbinden Sie den Regler mit dem Gasflaschenventil. Prüfen Sie alle Verbindungen mit Seifenwasser auf Dichtheit.

Was tun, wenn der Brenner nicht zündet?

Mögliche Ursachen: leere Gasflasche, defekter Regler, verstopfter Brenner oder Düsen. Überprüfen Sie die Gasflasche, reinigen Sie den Brenner und die Düsen mit einem Pfeifenreiniger. Prüfen Sie die Zündkopfspitze und reinigen Sie sie ggf. mit feinem Sandpapier.

Wie lagere ich den Grill?

Trennen Sie die Gasflasche vom Grill. Lagern Sie den Grill im Innenbereich mit einer Schutzhaube an einem trockenen, staubfreien Ort. Die Gasflasche muss aufrecht im Außenbereich bei unter 50°C gelagert werden, fern von Zündquellen.

Kann ich den Grill im Innenbereich verwenden?

Nein. Der Grill ist nur für den Außenbereich bestimmt. Bei Betrieb in geschlossenen Räumen besteht Vergiftungsgefahr durch geruchloses Gas.

Wie wechsle ich die Gasflasche?

Drehen Sie die Gaszufuhr an der leeren Flasche zu. Lösen Sie den Regler vom Ventil. Entfernen Sie die leere Flasche und setzen Sie die neue ein. Schließen Sie den Regler handfest an und ziehen Sie ihn mit einem Schlüssel nach. Prüfen Sie die Verbindung auf Dichtheit.

Welche Wartung ist erforderlich?

Reinigen Sie den Grill nach jedem Gebrauch. Überprüfen Sie regelmäßig die Schrauben auf festen Sitz. Reinigen Sie die Brenner und die Zündkopfspitze bei Zündproblemen. Lassen Sie den Grill einmal jährlich von einem Fachmann warten.

BEDIENUNGSANLEITUNG Carrolton 3163 tepro

Bedienungsanleitung GASGRILL „Carrolton“

Version 2017,

Art.-Nr. 3163

Bevor Sie das Gerät benutzen.... 4

Lieferumfang 4

Bestimmungsgemäßer Gebrauch 4

Zu Ihrer Sicherheit....4 -6

Signalsymbole 4

Allgemeine Sicherheitshinweise 4

Sicherheitshinweise.... 5 - 6

Montage 6 - 9

Vorbereitung 6

Grill zusammenbauen 6 - 9

Gasflasche anschließen.... 9-10

Regler und Schlauch 9

Aufbewahrung des Gerätes....9

Die Gasflasche 9

Verbindung zum Gerät 10

Gasleckstellen prüfen 10

Grill aufstellen.... 10

Vor dem Grillen 10

Bedienung.... 10-11

Wartung und Reinigung 11 - 12

Fehlerbehebung.... 12

Entsorgung.... 12

Konformitätserklärung.... 12

Technische Daten 13

Service 13

Inverkehrbringer 13

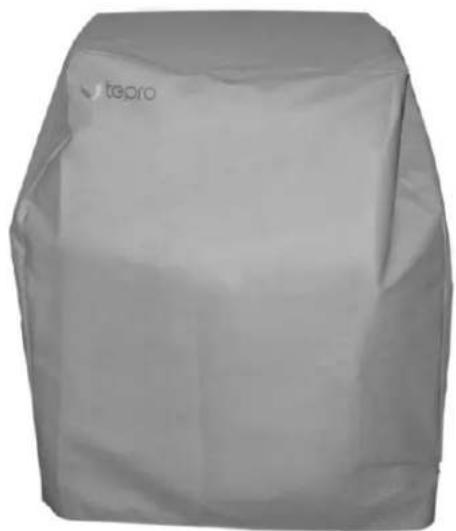

Passendes Zubehör (nicht im Lieferumfang enthalten).... 14

Bevor Sie das Gerät benutzen

Prüfen Sie nach dem Auspacken sowie vor jedem Gebrauch, ob der Artikel Schäden aufweist.

Sollte dies der Fall sein, benutzen Sie den Artikel nicht, sondern benachrichtigen Sie bitte Ihren Händler.

Die Bedienungsanleitung basiert auf den in der Europäischen Union gültigen Normen und Regeln. Beachten Sie im Ausland auch landesspezifische Richtlinien und Gesetze!

Lesen Sie vor der Inbetriebnahme zuerst die Sicherheitshinweise und die Bedienungsanleitung aufmerksam durch. Nur so können Sie alle Funktionen sicher und zuverlässig nutzen.

Heben Sie die Bedienungsanleitung gut auf und übergeben Sie sie auch an einen möglichen Nachbesitzer.

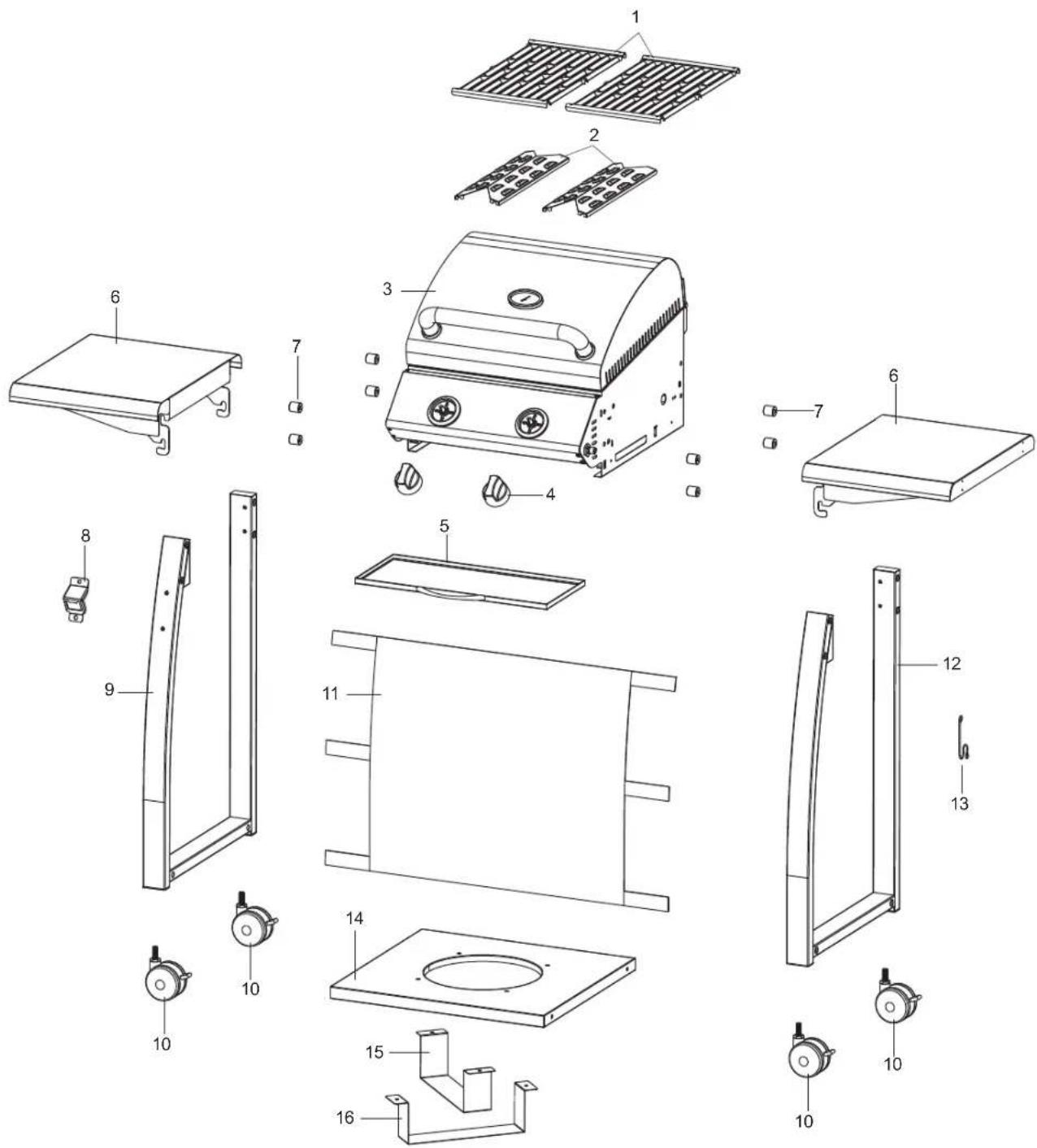

Lieferumfang

1 Grillrost 2
2 Flammenverteiler 2
3 Brennergehäuse 1
4 Temperaturregler 2
5 Auffangschale 1
6 Seitenablage 2
7 Distanztück 8
8 Flaschenöffner 1
9 Standbein links 1
10 Rolle 4
11 Abdeckung 1
12 Standbein rechts
13 Haken 1
14 Bodenplatte 1
15 Gasflaschenträger 1

16 Gasflaschenträger lang 1

A M6×12 mm Schraube 6

B M6×65 mm Schraube 4

C M6×85 mm Schraube 8

D M6 Mutter 4

Bitte prüfen Sie, ob die Lieferung vollständig und unbeschädigt ist. Sollte ein Teil fehlen oder defekt sein, wenden Sie sich bitte an Ihren Händler.

Reklamationen nach erfolgter oder angefangener Montage hinsichtlich Beschädigung oder fehlender Teile werden nicht anerkannt.

Bestimmungsgemäßer Gebrauch

Dieser Grill dient zum Erhitzen, Garen und Grillen von Speisen.

Er ist ausschließlich zur Verwendung im Freien geeignet und nur zur Verwendung im privaten Bereich bestimmt.

Verwenden Sie den Artikel nur, wie in dieser Bedienungsanleitung beschrieben. Jede andere Verwendung gilt als nicht bestimmungsgemäß und kann zu Sachschäden oder sogar zu Personenschäden führen.

Der Hersteller übernimmt keine Haftung für Schäden, die durch nicht bestimmungsgemäßen Gebrauch entstanden sind.

Zu Ihrer Sicherheit

Signalsymbole

Gefahr	Hohes Risiko!
	Missachtung der Warnung kann zu Schäden für Leib und Leben führen.
Achtung	Mittleres Risiko!
	Missachtung der Warnung kann Sachschäden verursachen.
Vorsicht	Geringes Risiko!
	Sachverhalte, die beim Umgang mit dem Gerät beachtet werden sollten.

ALLGEMEINE SICHERHEITSHINWEISE - bei jedem

Gebrauch zu beachten!

– Nur im Freien verwenden!

– Lesen Sie die Bedienungsanleitung vor Inbetriebnahme des Gerätes.

- ACHTUNG! Zugängliche Teile können sehr heiß sein. Kinder fernhalten.

– Gerät während des Betriebs nicht bewegen.

- Nach Gebrauch die Gaszufuhr an der Gasflasche schließen.

Sicherheitshinweise

Gefahr Brandgefahr!

Teile des Grills werden während des Betriebs sehr heiß und können Brände entfachen.

• Grundsätzlich einen Feuerlöscher und einen Erste-Hilfe-Kasten bereithalten und auf den Fall eines Unfalls oder Feuers vorbereitet sein.
• Grill auf eine ebene, waagerechte, sichere, hitzeunempfindliche und saubere Oberfläche stellen.
• Grill so aufstellen, dass er mindestens 1 m entfernt von leicht entzündlichen Materialien wie z.B. Markisen, Holzterras sen oder Möbeln steht.
  – Grill während des Betriebs nicht transportieren.
  – Einige Nahrungsmittel erzeugen brennbare Fette und Säfte. Grill regelmäßig reinigen, am besten nach jedem Gebrauch.
  – Grill während des Betriebes nicht unbeaufsichtigt lassen.

Gefahr Brandgefahr!

Grill niemals mit geschlossenem Deckel einschalten/zünden.

– Den Gasgrill bei geschlossenem Deckel nur mit kleiner Flamme betreiben.

Gefahr Verbrennungs- und Unfallgefahr!

Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschl. Kinder) mit eingeschränkten physischen, sen so ri schen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels Wissen benutzt zu werden.

– Diesen Personenkreis auf die Gefahren des Geräts hinweisen und durch eine für ihre Sicherheit zuständige Person beaufsichtigen.
– Jegliche Änderungen an dem Produkt stellen eine große Sicherheitsgefahr dar und sind verboten. Selbst keine unzulässigen Eingriffe vornehmen. Bei Beschädigungen, Reparaturen oder anderen Problemen am Grill an unsere Servicestelle oder an einen Fachmann vor Ort wenden.
- Kinder und Haustiere vom Gerät fernhalten.

Der Grill, die Gasflamme und das Grillgut werden während des Betriebs sehr heiß, so dass jeder Kontakt damit zu schwersten Verbrennungen führen kann.

– Ausreichenden Abstand zu heißen Teilen halten, da jeder Kontakt zu schwersten Verbrennungen führen kann.
– Zum Grillen immer Grill- oder Küchenhandschuhe tragen.
– Nur langstielige Grillwerkzeuge mit hitzebeständigen Griffen verwenden.
– Keine Kleidung mit weiten Ärmeln tragen.
– Grill vor dem Reinigen bzw. Wegstellen vollständig abkühlen lassen.

Gefahr Verpuffungsgefahr!

Entzündliche Flüssigkeiten, die in die Flammen gegossen werden, bilden Stichflammen oder Verpuffungen.

– Niemals Zündflüssigkeit wie Benzin oder Spiritus verwenden.

Gefahr Vergiftungsgefahr!

Gas ist geruchlos und kann in geschlossenen Räumen tödlich sein!

– Grill ausschließlich im Freien betreiben.

Gefahr Gesundheitsgefahr!

Verwenden Sie keine Farblösemittel oder Verdünner, um Flecken zu entfernen. Diese sind gesundheitsschädlich und dürfen nicht mit Lebensmitteln in Berührung kommen.

Gefahr Gefahren für Kinder!

Kinder können sich beim Spielen in der Verpackungsfolie verfangen und darin ersticken.

– Lassen Sie Kinder nicht mit den Verpackungsfolien spielen.
– Achten Sie darauf, dass Kinder keine kleinen Montageteile in den Mund nehmen. Sie könnten die Teile verschlucken und daran ersticken.

Gefahr Verletzungsgefahr

Am Grill und an den Einzelteilen befinden sich zum Teil scharfe Kanten.

• Mit den Einzelteilen des Grills vorsichtig umgehen, damit Unfälle bzw. Verletzungen während des Aufbaus und des Betriebes vermieden werden. Gegebenenfalls Schutzhandschuhe tragen.
• Den Grill nicht in der Nähe von Eingängen oder viel begangenen Zonen aufstellen.
  – Während des Grillens immer größte Sorgfalt ausüben. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
  – Seien Sie stets aufmerksam und achten Sie immer darauf, was Sie tun. Das Produkt nicht benutzen, wenn Sie unkonzentriert oder müde sind bzw. unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Bereits ein Moment der Unachtsamkeit beim Gebrauch des Produktes kann zu ernsthaften Verletzungen führen.

Achtung Beschädigungsgefahr!

Während des Gebrauchs können sich die Verschraubungen allmählich lockern und die Stabilität des Grills beeinträchtigen.

– Prüfen Sie die Festigkeit der Schrauben vor jedem Gebrauch. Ziehen Sie ggf. alle Schrauben noch einmal nach, um einen festen Stand zu gewährleisten.

Achtung Beschädigungsgefahr!

Verwenden Sie keine starken oder schleifenden Lösemittel oder Scheuerpads, da diese die Oberflächen angreifen und Scheuerspuren hinterlassen.

Gefahr Verbrennungs- und Unfallgefahr!

Vorsicht! Falls Sie Gasgeruch wahrnehmen:

• Sofort die Gaszufuhr der Gasflasche schließen.
  – Alle offenen Flammen löschen.
  – Keine elektrischen Geräte bedienen.
  – Den umliegenden Bereich belüften.
  – Leckstellenprüfung vornehmen, wie in dieser Bedienungsanleitung beschrieben.
  – Wenn nach der Prüfung und der Leckstellenbeseitigung weiterhin Gasgeruch wahrgenommen wird, das Gerät nicht weiter benutzen. Umgehend einen Gas-Fachmann oder Ihren Händler, bei dem das Gerät gekauft wurde, benachrichtigen.

Gefahr Verbrennungs- und Unfallgefahr!

Den Gasgrill nicht in unmittelbarer Nähe von Brennstoffen (z. B. Benzin) oder anderen entzündbaren Flüssigkeiten oder Gasen aufbewahren.

– Die Gasflasche muss während der Lagerung vom Gasgrill getrennt sein.
– Die Gasflasche nicht in unmittelbarer Nähe des Gasgrills aufbewahren.
– Die Gasflasche nicht direkt unter den Gasgrill stellen.

Montage

Vorbereitung

Gefahr Verletzungsgefahr!

Die Nichtbeachtung der Anweisungen kann zu Problemen und Gefahren bei der Verwendung des Grills führen.

– Befolgen Sie alle hier aufgeführten Montageanweisungen.

Grill zusammenbauen

1. Lesen Sie sich die Montageanweisungen zunächst vollständig durch.
2. Nehmen Sie sich ausreichend Zeit für die Montage und schaffen Sie eine ebene Arbeitsfläche von zwei bis drei Quadratmetern.
3. Legen Sie sich das benötigte Werkzeug in Reichweite. Eventuell sind Kleinteile wie etwa Griffe bereits vormontiert.
4. Für den Aufbau werden zwei Personen benötigt.

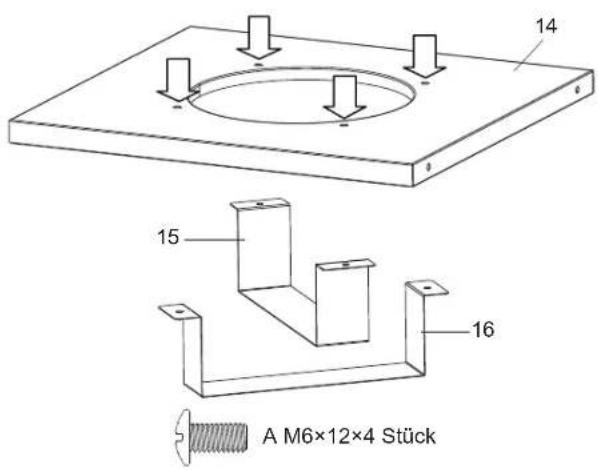

Schritt 1

14 15 16 A M6×12×4 Stück

Befestigen Sie die Glasflaschenträger (15, 16) mit Schrauben (4 Stück M6x12 mm) an der Bodenplatte (14).

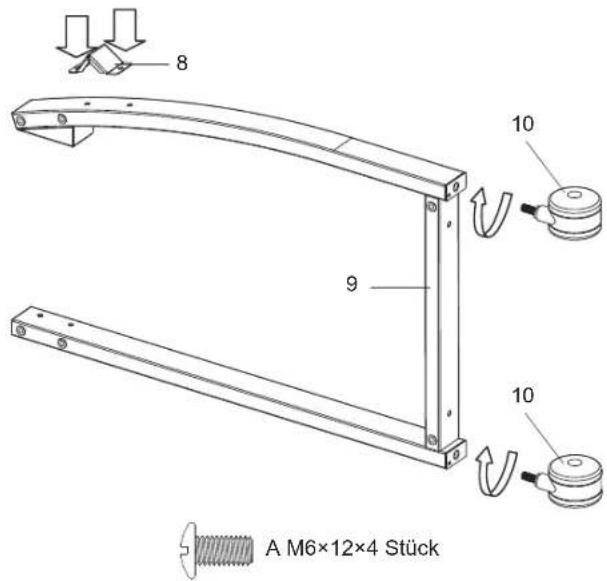

Schritt 2

8 9 10 10 A M6×12×4 Stück

Befestigen Sie den Flaschenöffner (8) mit Schrauben (2 Stück M6x12 mm) an dem linken Standbein (9). Stecken Sie die Rollen (10) ebenfalls in das Standbein.

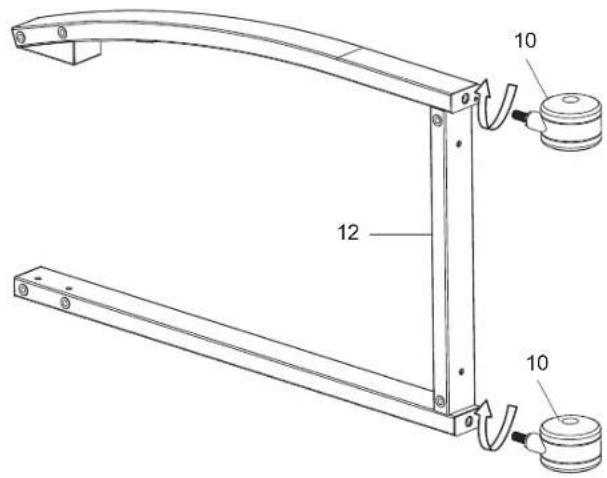

Schritt 3

10 12 10

Stecken Sie die Rollen (10) in das rechte Standbein (12).

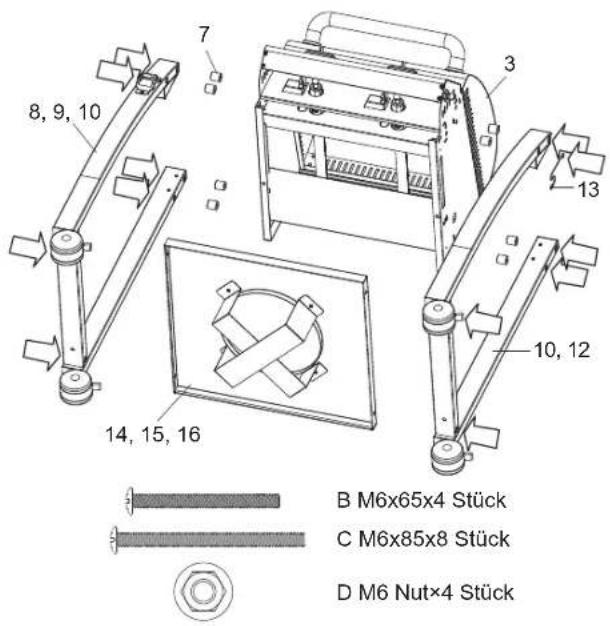

Schritt 4

B M6x65x4 Stück C M6x85x8 Stück D M6 Nut×4 Stück

Befestigen Sie die oberen Enden der Standbeine (9, 12) mit den Distanztücken (7) an dem Brennergehäuse (3). Befestigen Sie die unteren Enden der Standbeine (9, 12) an der Bodenplatte (14). Verwenden Sie hierfür die Schrauben (4 Stück M6×65 mm / 8 Stück M6×85 mm) und Mutter (4 Stück M6). Setzen Sie den Haken (13) in das rechte Standbein (12) ein.

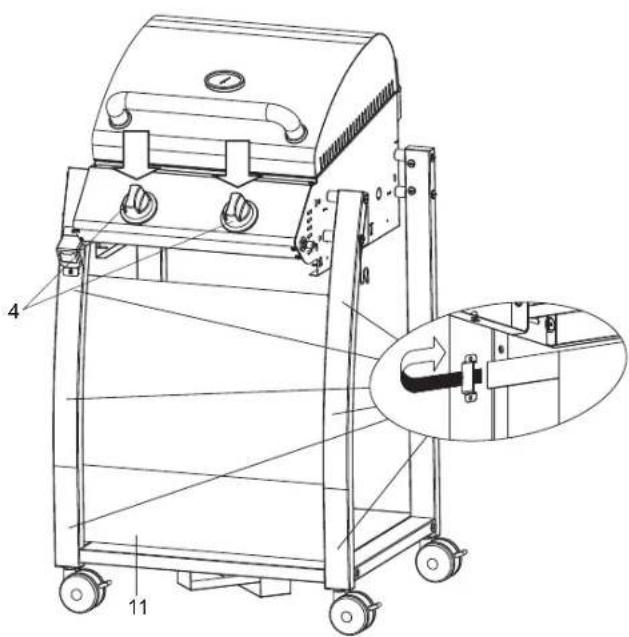

Schritt 5

Stecken Sie die Temperaturregler (4) auf die Bedienleiste des Brennergehäuses. Befestigen Sie die Abdeckung (11) zwischen den vorderen Standbeinen (9, 12).

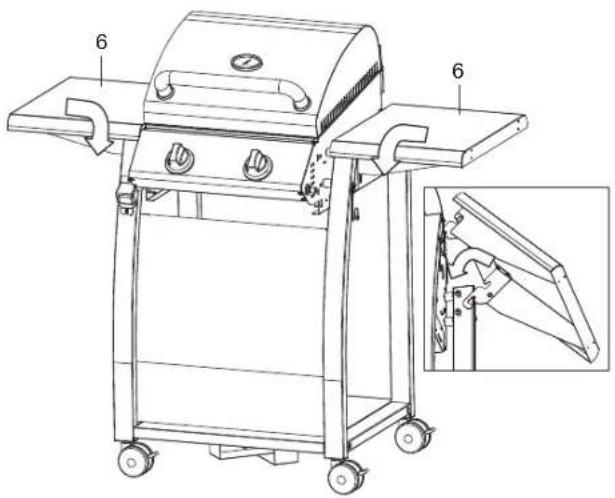

Schritt 6

Befestigen Sie die Seitenablagen (6) an dem Brenner - gehäuse (3).

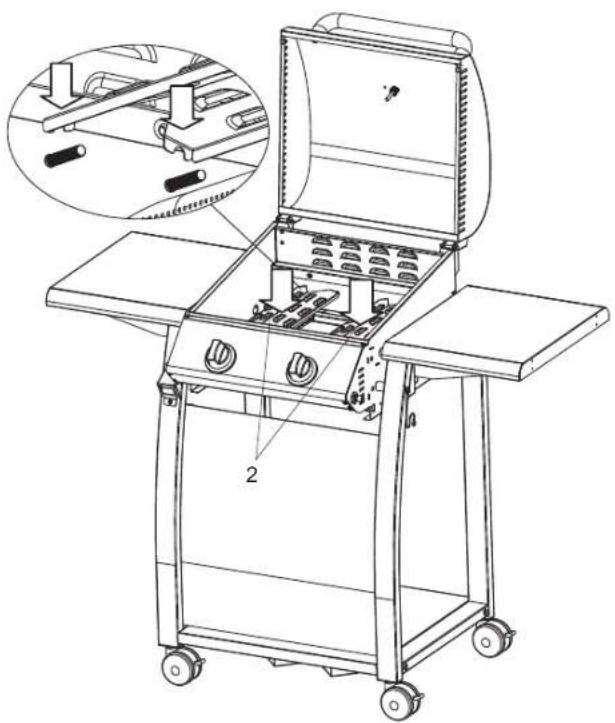

Schritt 7

Platzieren Sie die Flammenverteiler (2) über den Brennern.

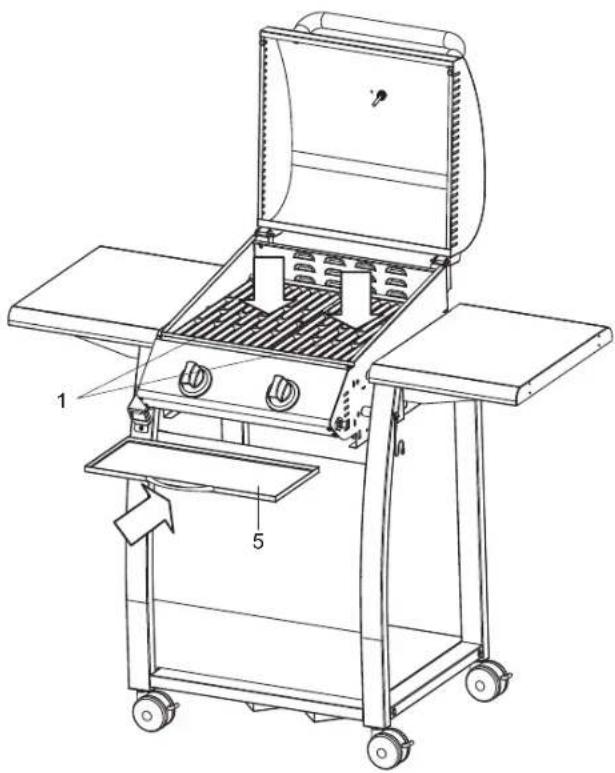

Schritt 8

Legen Sie den Grillrost in das Brennergehäuse. Schieben Sie die Auffangschale (5) unter das Brennergehäuse (3).

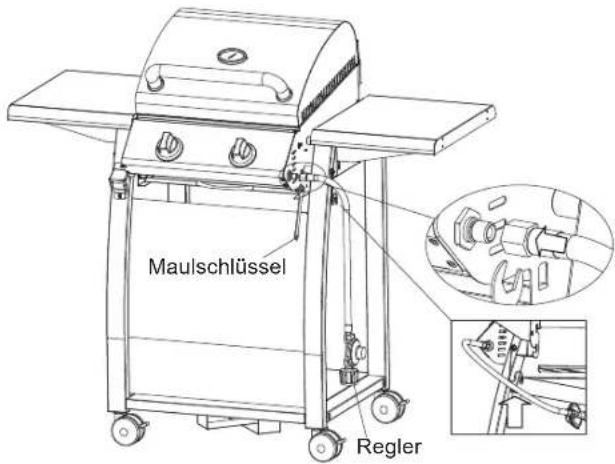

Schritt 9

Maulschlüssel Regler

Verbinden Sie den Gasschlauch mit Hilfe eines geeigneten Maulschlüssels.

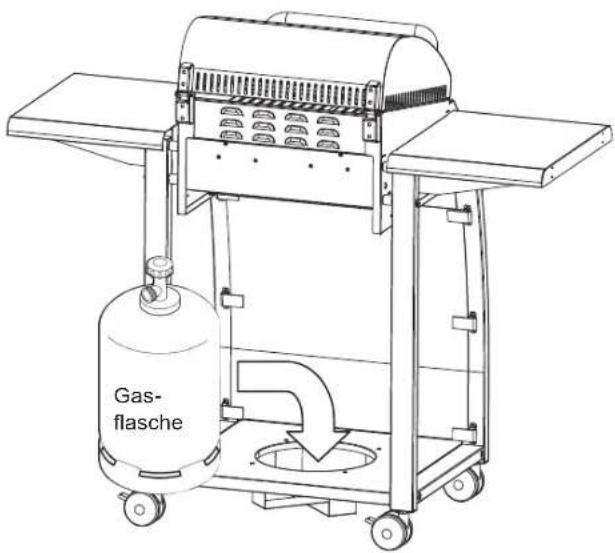

Schritt 10

Gas- flasche

Setzen Sie die Gasflasche in den Flaschenträger in der Bodenplatte.

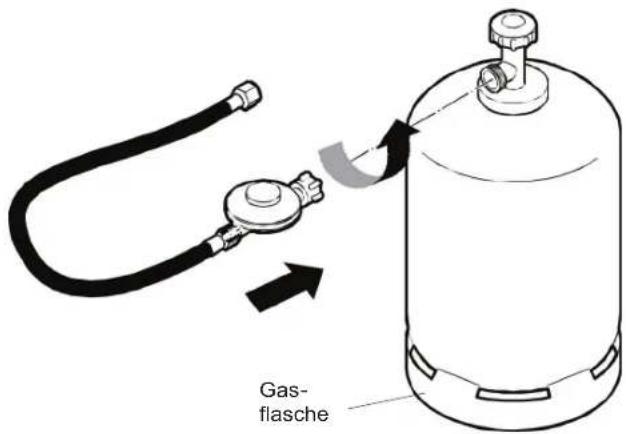

Schritt 11

Gas- flasche

Verbinden Sie den Regler mit der Gasflasche. Weitere Sicherheitsanweisungen zum korrekten Gebrauch der Gasflasche finden Sie im Kapitel 'Gasflasche anschließen'.

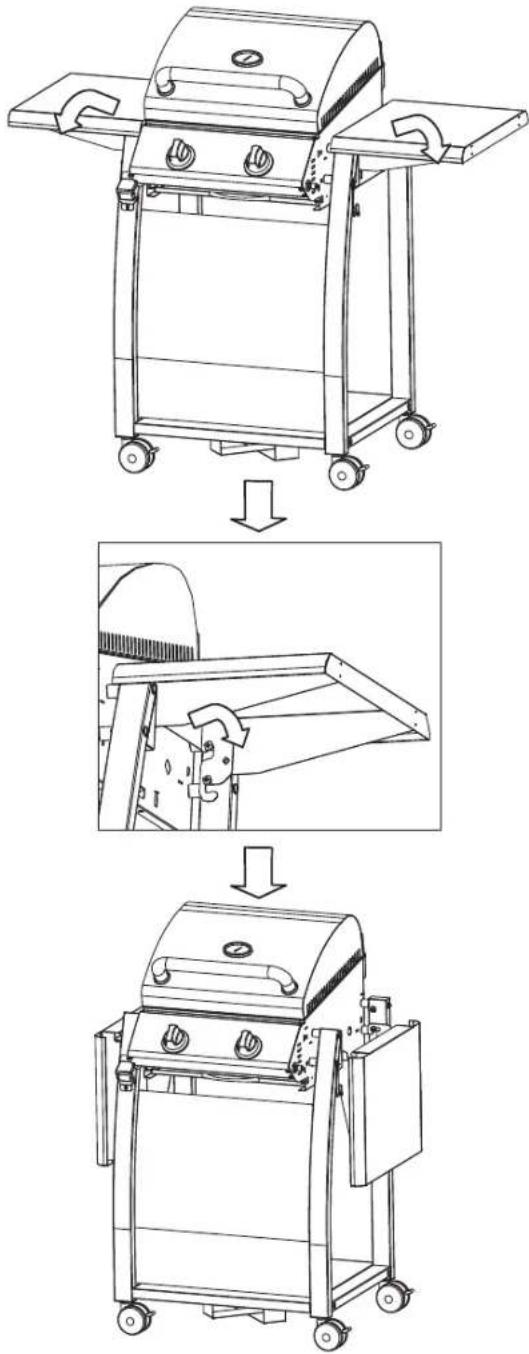

Schritt 12

Klappen Sie die Seitenablagen nach unten, um den Grill zu verstauen.

Wichtig: Alle Schrauben müssen fest angezogen sein.

Gasflasche anschließen

Dieses Gerät ist nur für Niederdruck Butan-/Propangas geeignet und muss mit einem geeigneten Niederdruck-Regler und einem flexiblen Schlauch ausgestattet sein. Der Gasschlauch muss mit geeigneten Schlauchschellen angeschlossen sein. Dieses Gerät ist dafür vorgesehen, einen 50 mBar Regler mit Butan-/Propangas zu bedienen. Verwenden Sie einen geeigneten Regler der nach BSEN 12864:2001 zertifiziert ist. Erkundigen Sie sich bei Ihrem LPG Gaslieferanten nach geeigneten Reglern für Gasflaschen. Für den Betrieb dieses Grills benötigen Sie eine handelsübliche 5 kg-Flasche Propan- bzw. Butangas.

Hinweis: Gasflasche und Gasschlauch haben Linksgewinde!

Regler und Schlauch

Diese Zubehörteile werden mit dem Gasgrill geliefert. Ersatz hierfür ist bei Ihrem Gerätehändler oder einem autorisierten LPG Gaslieferanten verfügbar. Verwenden Sie nur Regler und Schläuche, die für LP Gas mit den genannten Druckwerten zertifiziert sind. Die Lebenserwartung des Reglers beträgt ungefähr 2 Jahre. Es wird empfohlen, den Regler innerhalb von 2 Jahren ab Herstellungsdatum auszutauschen.

Die Verwendung eines falschen oder defekten Reglers und Gasschlauchs ist gefährlich. Prüfen Sie vor jedem Gebrauch des Gasgrills, dass die korrekten Teile verwendet werden.

Der verwendete Gasschlauch muss mit den Vorschriften und Bestimmungen des Landes übereinstimmen, in dem das Gerät betrieben wird. Die Länge des Gasschlauchs darf 1,5 Meter nicht überschreiten. Verschlissene oder beschädigte Schläuche müssen umgehend ausgetauscht werden. Der Schlauch muss verwindungs- und knickfrei verlegt sein. Stellen Sie sicher, dass der Gasschlauch nicht behindert oder geknickt wird, oder dass er mit Teilen des Gasgrills in Kontakt kommt, mit Ausnahme seiner Schlauchverbindung.

Aufbewahrung des Gerätes

Der Gasgrill darf nur im Innenbereich aufbewahrt werden, wenn die Gasflasche entfernt wurde. Wird der Grill für einen längeren Zeitpunkt nicht verwendet, sollte er mit einer Schutzhaube abgedeckt und in einer trockenen und staubfreien Umgebung gelagert werden.

Die Gasflasche

Eine Gasflasche wird mit diesem Gerät nicht mitgeliefert. Die Gasflasche muss vom Endverbraucher beigestellt werden. Lassen Sie Ihre Gasflasche nicht fallen bzw. behandeln Sie diese nicht grob oder unsachgemäß!

Wenn der Grill nicht verwendet wird, muss die Gasflasche vom Grill getrennt werden. Versehen Sie die Gasflasche mit ihrer Schutzkappe, nachdem die Gasflasche vom Gerät getrennt wurde. Die Gasflasche muss außerhalb des Gerätes gelagert werden.

Die Aufbewahrung von Gasflaschen ist nicht zulässig in Räumen unter Erdgleiche (z.B. in Kellerräumen), in Treppenhäusern, Durchgängen und Durchfahrten von Gebäuden, sowie in deren unmittelbarer Nähe. Die Ventile müssen mit Ventilschutzkappen und Verschlussmuttern versehen sein. Gasflaschen - auch leere - müssen stehend aufbewahrt werden.

Gasflaschen müssen im Außenbereich in einer aufrechten Position und außerhalb der Reichweite von Kindern aufbewahrt werden. Die Gasflasche darf nicht in Bereichen aufbewahrt werden, in denen die Temperatur 50 °C überschreitet. Die Gasflasche nicht in der Nähe von Flammen oder anderen entzündbaren Quellen lagern. Im Bereich von Gasflaschen nicht rauchen!

Verbindung zum Gerät

Stellen Sie die Gasflasche neben dem Grill auf den Boden oder in den Gasflaschenträger in der Bodenplatte.

Bevor die Gasflasche am Gerät angeschlossen wird, muss sichergestellt werden, dass sich kein Schmutz in den Köpfen der Gasflasche, des Reglers oder des Brenners befindet. Spinnen und Insekten könnten sich darin befinden und so den Brenner bzw. das Venturirohr an der Öffnung blockieren. Ein blockierter Brenner kann zu einem Feuer unterhalb des Gerätes führen. Reinigen Sie blockierte Brenneröffnungen mit einem stabilen Pfeifenreiniger.

Achtung! Eine Seite des Gasschlauches handfest auf das Gewinde des Druckreglers drehen und anschließend mit Hilfe eines 17er Gabelschlüssels fest anziehen.

Achtung Linksgewinde! Keine zusätzliche Dichtung verwenden! Die noch freie Seite des Gasschlauches handfest auf das Gewinde des Ventilanschlusses am Gerät drehen. Anschließend mit Hilfe eines 17er Gabelschlüssels fest anziehen.

Achtung Linksgewinde! Keine zusätzliche Dichtung verwenden! Verbinden Sie den Druckregler handfest mit dem Gasflaschenventil.

Befolgen Sie die Instruktionen, die dem Regler beigelegt sind.

Achtung!

Vor jeder Benutzung, alle Anschlüsse auf Gasleckstellen prüfen! Die Prüfung immer mit Seifenwasser vornehmen. Niemals eine offene Flamme verwenden, um Leckstellen aufzufinden.

Gasleckstellen prüfen

• Mischen Sie einen Teil Geschirrspülmittel mit 3 Teilen Wasser. Zum Prüfen werden ca. 50 ml Seifenwasser benötigt.
• Stellen Sie sicher, dass alle Temperaturregler auf ● (aus) stehen.
• Den Regler mit der Gasflasche verbinden und den Brenner mit dem linken Temperaturregler einschalten. Stellen Sie sicher, dass die Verbindungen sicher angeschlossen sind.
  • Die Gaszufuhr einschalten.
• Das Seifenwasser auf den Schlauch und an allen Verbindungen auftragen. Wenn Blasen erscheinen, ist eine Leckstelle vorhanden.
  • Die Leckstelle beseitigen und die Prüfung erneut vornehmen.
  • Das Gas abschalten, nachdem die Prüfung beendet ist.
• Falls eine Leckstelle gefunden wird und diese nicht repariert werden kann, nicht versuchen die Leckstelle weiter zu reparieren. Wenden Sie sich in diesem Fall an einen Fachmann.
• Verwenden Sie das Gerät solange nicht, bis die Leckstelle ordnungsgemäß repariert ist.

Grill aufstellen

Achtung Beschädigungsgefahr!

Während des Gebrauchs können sich die Verschraubungen allmählich lockern und die Stabilität des Grills beeinträchtigen.

– Prüfen Sie die Festigkeit der Schrauben vor jedem Gebrauch. Ziehen Sie ggf. alle Schrauben noch einmal nach, um einen festen Stand zu gewährleisten.

- Stellen Sie den Grill vor dem Gebrauch auf einem ebenen, festen Untergrund im Freien auf.

Vor dem Grillen

• Waschen Sie eventuelle grobe Produktionsrückstände mit warmem Wasser ab, vermeiden Sie hierbei den Gebrauch von Reinigungs- bzw. Spülmitteln.
• Reiben Sie den Grillrost mit Hilfe eines weichen Tuches mit Speise- oder Bratenöl ein.
• Einfeuern
  Vor dem ersten Grillen, das Gerät für min. 15 Minuten mit geschlossenem Deckel und bei hoher Flamme ohne Grillgut erhitzen. Durch die Hitze werden die inneren Teile gereinigt und fertigungsbedingte Rückstände von eingefärbten Geräteteilen verbrannt. Hierbei können sich Gerüche und leichte Rauchentwicklung ergeben. Dies ist jedoch unbedenklich und nur von kurzer Dauer. Achten Sie auf ausreichende Belüftung.
• Vorheizen
  Es wird empfohlen, den Grill vor jeder Nutzung für ca. 10-15 Minuten bei geschlossenem Deckel vorzuheizen.

Bedienung

Gefahr Verbrennungsgefahr!

Der Grill und das Grillgut werden während des Betriebs sehr heiß, so dass jeder Kontakt damit zu schwersten Verbrennungen führen kann.

– Ausreichenden Abstand zu heißen Teilen halten, da jeder Kontakt zu schwersten Verbrennungen führen kann.
– Zum Grillen immer Grill- oder Küchenhandschuhe tragen.
– Nur langstielige Grillwerkzeuge mit hitzebeständigen Griffen verwenden.
– Keine Kleidung mit weiten Ärmeln tragen.

Gefahr Explosionsgefahr!

Lesen Sie zunächst die nachfolgenden Anweisungen zum Einschalten/Anzünden und alle Warn- und Sicherheitshinweise durch, bevor Sie den Grill anzünden.

– Prüfen Sie den Grill auf Risse, Einschnitte oder andere Beschädigungen, bevor Sie ihn verwenden.
- Verwenden Sie den Grill nicht mehr, wenn der Gasschlauch beschädigt oder porös ist.
- Öffnen Sie den Deckel des Grills, bevor Sie den Brenner zünden. Es kann sonst zu einer explosiven Entflammung kommen, die schwere körperliche Verletzungen oder den Tod verursachen kann.

Zündsystem - Anzünden

1. Den Deckel des Grills öffnen, bevor der Brenner einge-

schaltet wird.

1. Stellen Sie alle Temperaturregler auf ● (aus).
2. Den Regler mit der Gasflasche verbinden. Die Gaszufuhr am Regler auf Stellung On (ein) drehen. Beugen Sie sich nicht über die Grillfläche.
3. Drücken Sie zuerst den linken Temperaturregler ein und drehen Sie ihn nach links. Halten Sie ihn gedrückt bis der linke Brenner zündet.
4. Halten Sie den Temperaturregler nach dem Zünden noch so lange gedrückt (ca. 10 Sekunden), bis der Brenner angezündet bleibt.
5. Sollte der Brenner nicht innerhalb von 5 Sekunden gezündet haben, stellen Sie den Drehregler auf die Stellung „AUS“ und warten 5 Minuten, damit sich das Gas verflüchtigen kann und wiederholen Sie den obigen Vorgang. Falls der Brenner dann immer noch nicht zündet, zünden Sie manuell, wie in der Bedienungsanleitung beschrieben (siehe Abschnitt Konventionelles Anzünden mit Streichholz).
6. Sobald der Brenner dauerhaft arbeitet, können Sie die Temperatur durch Drehen des Temperaturreglers auf eine Stellung zwischen LOW (NIEDRIG) und HIGH (HOCH) regeln.
7. Wiederholen Sie den Vorgang beim zweiten Brenner.
8. Um den Grill abzuschalten, drehen Sie den Regler an der Gasflasche auf Stellung Off (aus). Danach drehen Sie die Temperaturregler am Gerät auf ● (aus).

Konventionelles Anzünden mit Streichholz

Gefahr

Verbrennungsgefahr!

Zünden Sie den Grill niemals mit einem Streichholz von oben an, sondern immer von unten.

1. Den Deckel des Grills öffnen, bevor der Brenner eingeschaltet wird.
2. Stellen Sie alle Temperaturregler auf ● (aus).
3. Den Regler mit der Gasflasche verbinden. Die Gaszufuhr am Regler auf Stellung On (ein) drehen. Beugen Sie sich nicht über die Grillfläche. Prüfen Sie mit Hilfe von Seifenwasser, ob Leckstellen zwischen Gasflasche und Regler vorhanden sind.
4. Den linken Temperaturregler eindrücken und dabei entgegen dem Uhrzeigersinn auf Stellung HIGH (HOCH) drehen.
5. Stecken Sie ein brennendes, handelsübliches Kaminstreichholz (extra lang) von unten durch das große Loch im Boden des Brennergehäuses in der Nähe des Brenners.
6. Wiederholen Sie den Vorgang beim zweiten Brenner.
7. Konsultieren Sie ggf. Ihren Händler, um das Zündproblem am Gerät zu beheben.

Mit geschlossenem Deckel garen

Gasgrills mit Deckel ermöglichen ein schonendes Garen von größeren Fleischstücken und ganzem Geflügel, ähnlich wie bei einem Ofen.

Bei geschlossenem Deckel wird nur eine Flamme benötigt. Stellen Sie die Temperatur auf kleine oder mittlere Flamme und schließen den Deckel. VERMEIDEN SIE EINE ZU STARKE ERHITZUNG DES GRILLS. Ein unnötiges Öffnen des Deckels

bedeutet, dass hierbei jedes Mal die Hitze entweicht und somit die Garzeit verlängert wird. Vermeiden Sie daher ein unnötiges Öffnen des Deckels.

Grillen beenden

Sobald die Zubereitung der Speisen abgeschlossen ist, sollte der Grill für 5 Minuten auf höchster Flamme brennen. Hierdurch werden Reste am Brenner verbrannt und das Reinigen wird somit erleichtert. Achten Sie darauf, dass während dieses Vorgangs der Deckel geöffnet ist.

Grill abschalten

Um den Grill abzuschalten, drehen Sie den Regler an der Gasflasche auf Stellung Off (aus). Danach drehen Sie die Temperaturregler am Gerät auf • aus. Warten Sie, bis der Grill ausreichend abgekühlt ist, bevor der Deckel geschlossen wird.

Gefahr

Verbrennungsgefahr und Unfallgefahr!

Falls der Brenner nicht zündet, drehen Sie den Temperaturregler im Uhrzeigersinn auf ● (aus) und drehen danach den Regler an der Gasflasche im Uhrzeigersinn auf Stellung Off (aus).

Wartung und Reinigung

Ihr Grill ist aus hochwertigen Materialien gefertigt.

Reinigen Sie den Grill nach jeder Benutzung. Um die Oberflächen zu reinigen und zu pflegen, beachten Sie bitte die folgenden Hinweise:

Gefahr

Verbrennungsgefahr!

Lassen Sie den Grill vollständig abkühlen, bevor Sie ihn reinigen.

Gefahr

Gesundheitsgefahr!

Verwenden Sie keine Farblösemittel oder Verdünner, um Flecken zu entfernen. Diese sind gesundheitsschädlich und dürfen nicht mit Lebensmitteln in Berührung kommen.

Achtung Beschädigungsgefahr!

Verwenden sie keine starken oder schleifenden Lösemittel oder Scheuerpads, da diese die Oberflächen angreifen und Scheuerspuren hinterlassen.

• Lassen Sie den Grill nach jeder Benutzung für ca. 5 Minuten ohne Grillgut ausbrennen. Dies reduziert Lebensmittelablagerungen.
• Stellen Sie den Regler am Gasschlauch auf Stellung Off (aus), bevor Sie mit der Reinigung beginnen.
• Nehmen Sie den Grillrost ab und reinigen Sie ihn gründlich mit Spülwasser. Mit klarem Wasser nachspülen und anschließend gründlich abtrocknen.
• Entfernen Sie lose Ablagerungen am Grill mit einem nassen Schwamm.
• Falls sich auf der inneren Oberfläche des Deckels eine Fettschicht gebildet hat, kann diese mit einer starken und heißen Seifenlösung gereinigt werden. Anschließend mit klarem Wasser nachspülen und vollständig trocknen, bevor der Grill erneut verwendet wird.
• Lebensmittelrückstände im Grillboden können mit Bürste, Spatel oder Reinigungsschwamm entfernt werden. Anschließend mit warmem Seifenwasser nachwaschen. Mit klarem Wasser nachspülen und trocknen.

Achtung! Niemals handelsübliche Ofenreiniger verwenden!

• Reinigen Sie die Innen- und Oberflächen generell mit warmem Seifenwasser.
• Verwenden Sie ein weiches, sauberes Tuch zum Trocknen. Zerkratzen Sie die Oberflächen nicht beim Trockenreiben.
• Ziehen Sie alle Schrauben vor jedem Gebrauch regelmäßig nach, um jederzeit einen festen Stand des Grills zu gewährleisten.
• Wird der Gasgrill nicht benutzt, sollte er mit einer Schutzhaube abgedeckt werden.

Brenner reinigen

• Den Regler an der Gasflasche auf Stellung Off (aus) drehen. Danach die Temperaturregler am Gerät auf • (aus) stellen und den Gasschlauch von der Gasflasche trennen.
  • Grillroste entfernen.
  • Die Brenner mit einer weichen Bürste oder mit Druckluft reinigen. Anschließend mit einem Tuch abwischen.
• Blockierte Öffnungen mit einem stabilen Pfeifenreiniger, einem Draht bzw. mit dem geöffneten Ende einer Büroklammer reinigen.

Zündkopf reinigen

• Falls es schwierig wird, die Flamme zu zünden, kann dies daran liegen, dass die Zündkopfspitze verschmutzt ist. In diesem Fall ist es notwendig, diese zu reinigen. Die Zündkopfspitze befindet sich neben der Brenneröffnung.
• Um eine einwandfreie Funktion zu gewährleisten, ist es notwendig Lebensmittelrückstände zwischen Zündkopfspitze und Brenner zu entfernen. Verwenden Sie feines Sandpapier/Schmirgelpapier, um die Zündkopfspitze und die Brennerkante zu reinigen.
• Die Zündkopfspitze sollte ca. 4 - 6 mm von der Brennerkante entfernt sein. Dies ist die ideale Entfernung für eine zuverlässige Zündung.

WICHTIGE INFORMATION

Sie haben eventuell eine Schutzhaube für Ihren Grill erworben. Um Ihre Investition zu schützen, wird empfohlen, dass immer eine Grill-Schutzhaube verwendet wird, wenn der Grill nicht in Betrieb ist. Achten Sie jedoch darauf, dass die Schutzhaube nur aufgesetzt wird, wenn der Grill abgekühlt, sauber und trocken ist. Die Verwendung einer Schutzhaube kann durchaus erforderlich sein. Vorsicht! Eine Schutzhaube, die auf einem warmen, nassen oder unsauberen Grill gesetzt wird, kann zu starker Korrosion führen.

Aus diesem Grund sollte der Grill immer abgekühlt, von Oberflächenschmutz gereinigt und gründlich getrocknet sein, bevor die Schutzhaube aufgesetzt wird. Dies ist insbesondere wichtig, bevor der Grill für einen längeren Zeitraum nicht benutzt und z. B. über Winter eingelagert wird.

Um die Qualität dieses Gasgrills für einen langen Zeitraum zu erhalten, sollte der Eigentümer darauf achten, diese Pflege- und Wartungshinweise genau zu befolgen.

Achten Sie sorgfältig auf Ihre Investition und sie wird Ihnen jahrelang gute Dienste erweisen.

Fehlerbehebung

Problem Mögliche Ursache Lösungsvorschlag
Brenner will nicht zünden.	- LP Gasflasche ist leer- Defekter Regler- Blockierung im Brenner- Blockierung in den Gasdüsen oder im Gasschlauch- Elektrodenkabel locker oder getrennt von Elektrode oder Zündeinheit- Elektrode oder Kabel defekt- Defekter Zündschalter	- Mit voller LP Gasflasche ersetzen- Regler prüfen lassen oder ersetzen- Brenner reinigen- Gasdüsen und Gaschlauch reinigen- Kabel erneut verbinden- Elektrode oder Kabel ersetzen- Zündschalter ersetzen
Brenner zündet nicht mit einem Streichholz	- LP Gasflasche ist leer- Defekter Regler- Blockierung im Brenner- Blockierung in den Gasdüsen oder im Gasschlauch	- Mit voller LP Gasflasche ersetzen- Regler prüfen lassen oder ersetzen- Brenner reinigen- Gasdüsen und Gaschlauch reinigen
Kleine Flamme oder Flammen-rückschlag (Feuer im Brennrohr oder brüllendes Geräusch hörbar)	- LP Gasflasche ist zu klein- Blockierung im Brenner- Blockierung in den Gasdüsen oder im Gasschlauch- Zu starker Wind im Bereich des Gasgrills	- Größere Gasflasche verwenden- Brenner reinigen- Gasdüsen und Gaschlauch reinigen- Gasgrill in einem windgeschützten Bereich aufstellen
Temperaturregler schwer zu drehen	- Gasventil blockiert	- Gasventil ersetzen

Entsorgung

Die Verpackung besteht aus umweltfreundlichen Materialien, die Sie über die örtlichen Recyclingstellen entsorgen können.

Werfen Sie den Grill keinesfalls in den normalen Hausmüll! Entsorgen Sie ihn über einen zugelassenen Entsorgungsbetrieb oder über Ihre kommunale Entsorgungseinrichtung. Beachten Sie die aktuell geltenden Vorschriften. Setzen Sie sich im Zweifelsfall mit Ihrer Entsorgungseinrichtung in Verbindung.

Hinweise zu Batterien und Akkus

Batterien bitte nicht in den Hausmüll werfen. Jeder Verbraucher ist gesetzlich verpflichtet, Batterien bei einer Sammelstelle seiner Gemeinde / seines Stadtteils oder im Handel abzugeben. Danach können die Batterien einer umweltschonenden Entsorgung zugeführt werden.

Auf schadstoffhaltigen Batterien finden Sie die chemischen Symbole Cd für Cadmium, Hg für Quecksilber und Pb für Blei. Batterien sind durch das links dargestellte Zeichen gekennzeichnet.

Konformitätserklärung

Dieses Produkt erfüllt die geltenden europäischen und nationalen Richtlinien. Dies wird durch die CE Kennzeichnung bestätigt (entsprechende Erklärungen sind beim Hersteller hinterlegt).

Technische Daten

Produkt: Art.-Nr. 3163,

Gasgrill „Carrolton“

Gewicht: ca. 22 kg

Gesamtmaße: ca. 116,5 x 54,5 x 105 cm

(BxTxH)

Grillfläche: ca. 44 x 36,5 cm

Hauptbrenner: 2 Edelstahl-Brenner,

je ca. 3,15 kW

Leistung: max. 6,3 kW

Verbrauch: max. 450 g/h

Gerätekategorie: I

3B/P (50) DE / AT

Gasart/Gasdruck: LPG

Butan 50mbar; Propan 50mbar

Maximalwerte der Gasflasche:∅ 230 mm, Höhe 480 mm,

Nettogewicht 5 kg

Düse Brenner: 0.75 mm

Service

Bei technischen Fragen wenden Sie sich bitte an den Service. Dieses Produkt wurde sorgfältig hergestellt und verpackt. Sollte es dennoch einmal Grund zur Beanstandung geben, helfen Ihnen unsere Mitarbeiter gerne weiter.

Der Gasgrill sollte einmal jährlich von einem Fachmann gewar- tet werden.

Unter der nachstehenden Emailadresse (Inverkehrbringer) können Sie uns bei Servicefragen erreichen.

Technische Änderungen und Druckfehler vorbehalten.

Inverkehrbringer

tepro Garten GmbH

Carl-Zeiss-Straße 8/4

D-63322 Rödermark

Email: [e-mail] oder

[e-mail]

Web: www.tepro-gmbh.de

Passendes Zubehör (nicht im Lieferumfang enthalten)

Universal Abdeckhaube - für Gasgrill klein, beige tepro Artikelnummer 8603

• aus hochwertigem, strapazierfähigem Polyestergewebe 300 x 250D
  – mit wasserabweisender PVB-Beschichtung
  – widerstandsfähig gegen UV-Strahlen
  – seitliche Ventilationsöffnungen
  – mit Befestigungsklettband
• Material:

– Außenseite: PVB (Polyvinylbutyral)
– Innenseite: 100% Polyester
- Haubenmaße ca. 100 x 60 x 90 cm (BxTxH)
- auch passend für tepro 508C, 3132, 3133, 3157, 3163

3-in-1 Grillreinigungsbürste lang tepro Artikelnummer 8503

• Messingbürste
• Edelstahl-Schaber
• Kunststoffschwamm
• Kunststoffgriff
  – zum Reinigen von Grillrosten
  – Länge: ca. 37,5 cm
