Produkttyp	Split-Klimaanlage (Innengerät + Außengerät)
Modell	TAC-12CHSA-CEI QC
Marke	TCL
Kühlleistung	12.000 BTU/h
Heizleistung	12.000 BTU/h
Stromversorgung	220-240 V ~ 50 Hz
Fernbedienung	Ja, mit LCD-Display und 16 Tasten
Betriebsarten	Kühlen, Heizen, Entfeuchten, Lüfter, Feel (Automatik), Schlafmodus, ECO, SUPER
Timer	Ein-/Ausschaltzeitprogrammierung
Lamellensteuerung	Horizontal und vertikal (Swing), 3D-Effekt
Filter	Luftfilter, Zusatzfilter, Ionisator/Plasmagenerator (Healthy)
Kältemittel	R32 (typisch für 12K, nicht explizit angegeben)

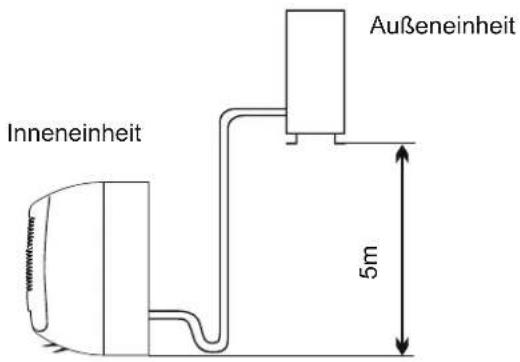

Max. Höhenunterschied	5 m

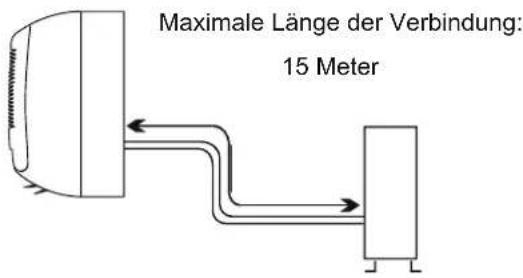

Max. Leitungslänge	15 m (Standard 3-4 m, Nachfüllmenge 20 g/m)

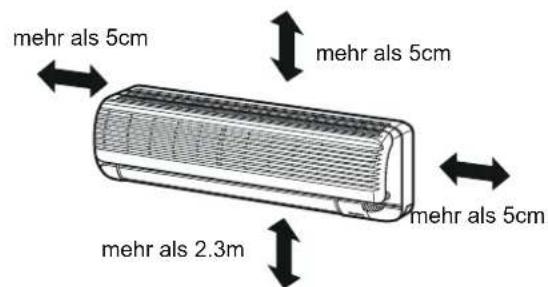

Mindestinstallationshöhe Innengerät	2,3 m
Abstand zur Decke (Innengerät)	mind. 5 cm

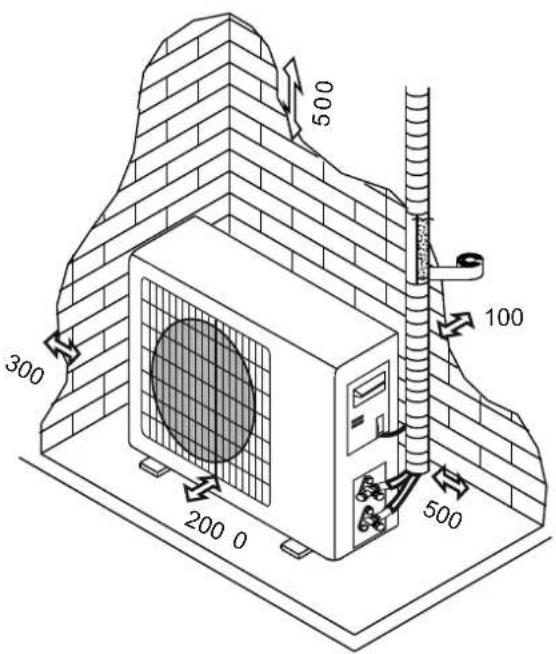

Abstand zur Wand (Außengerät)	mind. 10 cm auf allen Seiten
Schutzfunktionen	Kompressor-Wiedereinschaltschutz (3 Min.), Überhitzungs-, Unterkühlungs-, Niederspannungsschutz
Wartung	Jährliche Wartung durch Fachbetrieb empfohlen, Filter alle 2 Wochen reinigen
Batterien Fernbedienung	2 x AAA 1,5 V

Häufig gestellte Fragen - TAC-12CHSA-CEI QC TCL

Darf ich die Klimaanlage selbst installieren?

Nein, die Installation und Inbetriebnahme muss von einem zertifizierten Kälte- und Klimafachbetrieb durchgeführt werden. Eigenständige Installation führt zum Erlöschen der Garantie und kann Schäden verursachen.

Wie reinige ich den Luftfilter?

Entfernen Sie den Filter alle zwei Wochen oder bei sichtbarer Verschmutzung. Reinigen Sie ihn mit einem Staubsauger oder unter fließendem Wasser. Lassen Sie den Filter vollständig trocknen, bevor Sie ihn wieder einsetzen. Nie ohne Filter betreiben.

Was bedeutet der Fehlercode E1 auf dem Display?

Der Fehlercode E1 weist auf einen defekten Raumtemperatursensor im Innengerät hin. Setzen Sie sich in diesem Fall mit einem Fachbetrieb in Verbindung. Weitere Fehlercodes finden Sie im Fehleranalyse-Abschnitt der Bedienungsanleitung.

Warum startet das Gerät nicht sofort nach dem Ausschalten?

Das Gerät ist mit einem Kompressor-Wiedereinschaltschutz ausgestattet. Nach dem Ausschalten muss eine Wartezeit von etwa 3 Minuten eingehalten werden, bevor der Kompressor wieder startet. Dies schützt den Kompressor vor Schäden.

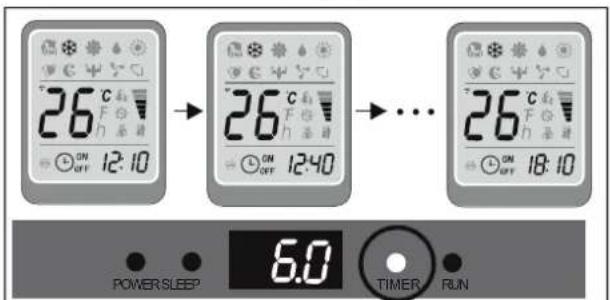

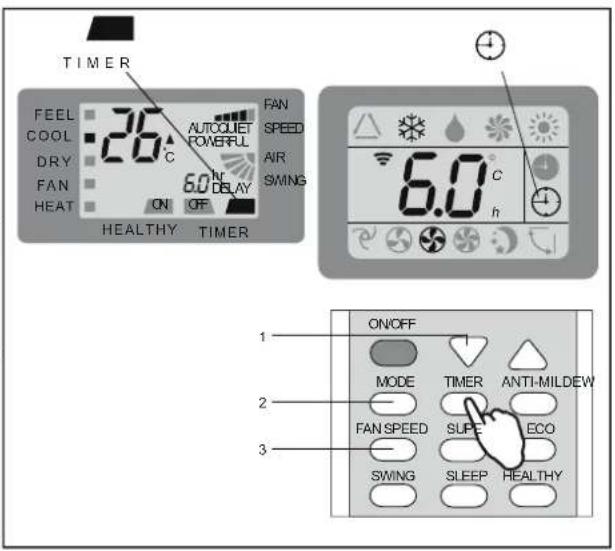

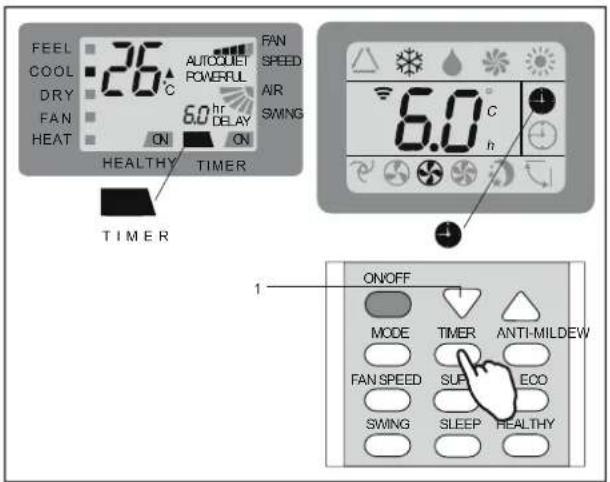

Wie stelle ich den Timer für die automatische Abschaltung ein?

Drücken Sie im eingeschalteten Zustand die TIMER-Taste auf der Fernbedienung. Mit den Pfeiltasten ▲/▼ stellen Sie die gewünschte Zeit bis zur Abschaltung ein (in 30-Minuten-Schritten). Drücken Sie TIMER erneut, um zu bestätigen. Die Einstellung wird im Display angezeigt.

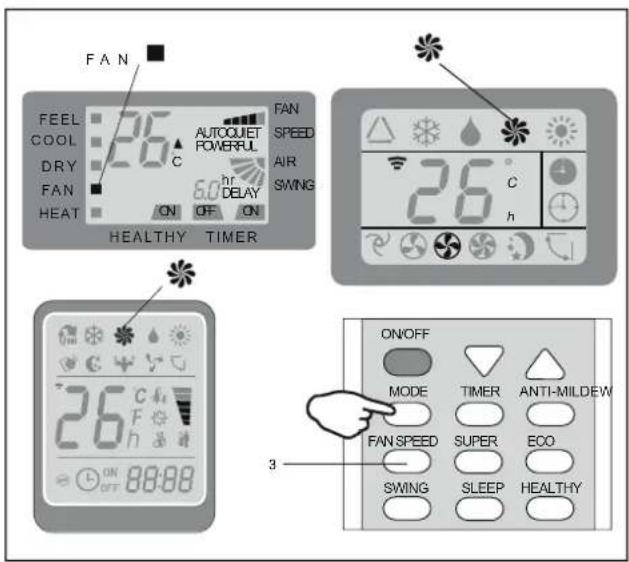

Kann ich die Klimaanlage auch nur als Ventilator nutzen?

Ja, wählen Sie mit der MODE-Taste den Lüftermodus (FAN-Symbol). Mit der FAN-Taste können Sie die Geschwindigkeit einstellen: Automatik, Niedrig, Mittel, Hoch. In diesem Modus wird die Luft nur umgewälzt, ohne Kühlung oder Heizung.

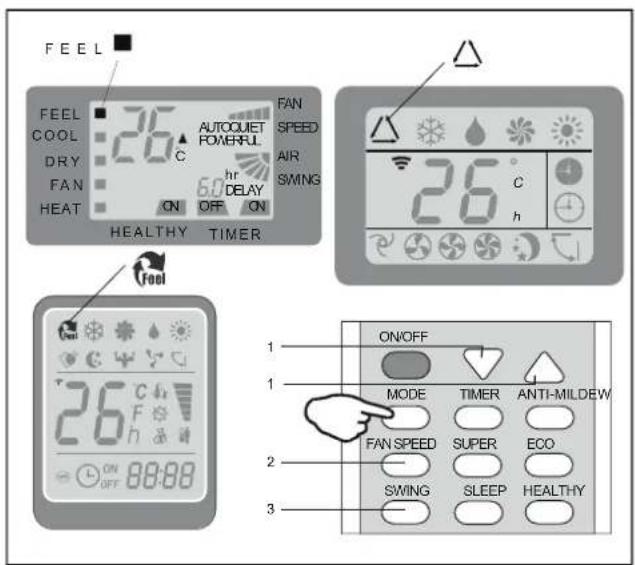

Was ist der Feel-Modus?

Der Feel-Modus ist ein Automatikmodus. Das Gerät wählt je nach Raumtemperatur automatisch zwischen Kühlen, Heizen oder Lüften. Sie können die Temperatur um ±2 °C anpassen und die Lüftergeschwindigkeit sowie Luftrichtung einstellen.

Wie wechsle ich die Batterien in der Fernbedienung?

Schieben Sie die Abdeckung auf der Rückseite der Fernbedienung in Pfeilrichtung ab. Entnehmen Sie die alten Batterien und legen Sie zwei neue AAA 1,5 V-Batterien polrichtig ein. Schieben Sie die Abdeckung wieder auf. Beachten Sie die Schalterposition unter der Abdeckung für die Einstellung von °C/°F und Kühl-/Heizfunktion.

Warum riecht es komisch aus der Klimaanlage?

Dieser Geruch kann von Gegenständen im Raum (Möbel, Zigarettenrauch, etc.) stammen, die durch die Anlage gesaugt werden. Reinigen Sie den Filter und lassen Sie die Anlage im Lüftermodus laufen, um den Geruch zu vertreiben. Bei anhaltendem Geruch wenden Sie sich an einen Fachbetrieb.

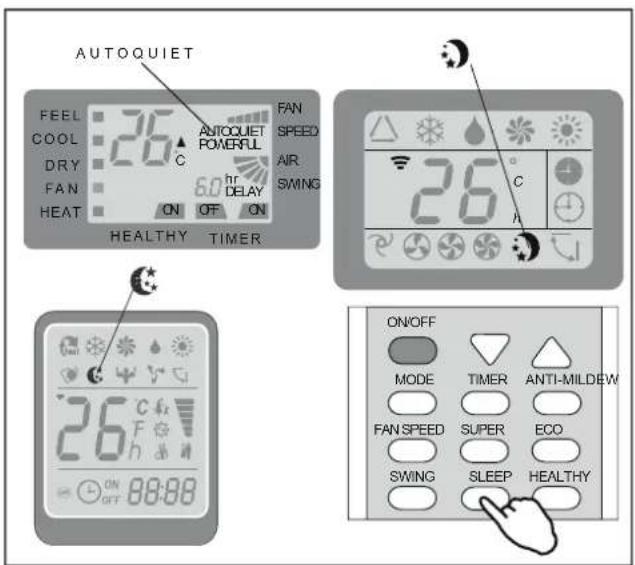

Wie aktiviere ich die Schlaf-Funktion?

Drücken Sie die SLEEP-Taste auf der Fernbedienung. Das Symbol AUTO QUIET erscheint im Display. Die Temperatur wird im Kühlmodus innerhalb von 2 Stunden um 1 °C erhöht, im Heizmodus um 2 °C gesenkt. Nach 10 Stunden schaltet sich das Gerät automatisch aus.

BEDIENUNGSANLEITUNG TAC-12CHSA-CEI QC TCL

Vielen Dank, dass Sie sich für uns entschieden haben.

Sehr geehrter Kunde,

vielen Dank, dass Sie sich für ein Klimagerät der Marke TCL entschieden haben.

Es handelt sich um ein sehr hochwertiges Gerät, welches unter Berücksichtigung bestmöglicher Qualität gefertigt wurde. Klimaanlagen sind hochtechnische Geräte, in denen drei verschiedene Materien zum Einsatz kommen: Strom, Wasser, und Kältemittel (gasförmig). Aus diesem Grund und zur Sicherstellung eines ordnungsgemäßen Ablaufs muss die Anlage von einem Fachbetrieb der Kälte-und Klimabranche installiert werden. Dies betrifft insbesondere den Arbeitsgang des Anschließens aller Verbindungsleitungen, bzw. des Entlüftens/Evakuierens. Kältefachbetriebe finden Sie am einfachsten im Branchenbuch unter der Rubrik Kältebauer oder Klimatechniker. Gerne können Sie sich auch diesbezüglich über unsere Telefonnummer informieren. Wir leiten Ihre Kontaktdaten dann einem Servicebetrieb vor Ort weiter. Dieser wird sich mit Ihnen bezüglich des Einbautermins und den damit verbundenen Kosten in Verbindung setzen. Der Einbau bzw. die Einbaukosten sind dabei nicht Gegenstand des Kaufvertrages Ihres Klimagerätes.

Bitte beachten Sie! Sollten diese Inbetriebnahme-Leistungen von Nichtfachleuten oder in Eigeninitiative durchgeführt werden, drohen Schäden an Ihrer Anlage und es erlischt Ihr Garantieanspruch.

Damit Sie lange Freude an Ihrer Klimaanlage haben, lassen Sie diese mindestens einmal im Jahr von einer befähigten Kälteanlagenfachfirma Ihrer Wahl warten, bzw. reinigen. Die Wartung ist schnell erledigt und dient ihrer Sicherheit. Grundlage für eventuelle Gewährleistungspflichten sind regelmäßig erfolgte Wartungen. Lassen Sie diese einfach von Ihrem Fachhändler in den Wartungspass eintragen. Wenn Sie Fragen hierzu haben, helfen wir Ihnen selbstverständlich gerne telefonisch weiter.

Des Weiteren haben wir für Sie auch zur eigenen Kontrolle Nachweise für die fachgerechte Inbetriebnahme, am Schluss dieser Betriebsanleitung beigefügt. Lassen Sie sich die Installation Ihres Klimagerätes, von der Fachfirma bestätigen. Dies ist äußerst wichtig zum Nachweis und Erhalt der Garantieansprüche.

Das Handbuch wurde für verschiedene Modelle gleichen Typs erstellt. Aus diesem Grund kann das Aussehen des von Ihnen gekauften Gerätes möglicherweise von dem im Handbuch beschriebenen abweichen. Dies hat allerdings keinerlei Auswirkungen auf die Funktionsfähigkeit.

Wichtige Hinweise

VOR DER INSTALLATION

Um die Leistung des Gerätes nicht zu beeinflussen, müssen bei der Aufstellung des Innengerätes und der Installation der Kältemittelleitungen einige grundlegende Regeln beachtet werden:

• Beachten Sie, dass Innengerät und Außenteil der Anlage technisch aufeinander abgestimmt sind.
• Bei Verwendung fremder Komponenten erlischt jeglicher Anspruch auf Gewährleistung.
• Bringen Sie das Gerät in der Originalverpackung so nah wie möglich an den Montageort, um Transportschäden zu vermeiden.
• Kontrollieren Sie den Verpackungsinhalt auf Vollständigkeit und das Gerät auf sichtbare Transportschäden.
• Melden Sie eventuelle Mängel umgehend Ihrem Vertragspartner und der Spedition. Spätere Reklamationen können nicht anerkannt werden.
• Heben Sie das Innengerät an den Ecken und nicht an den Kältemittel- oder Kondensatanschlüssen an.

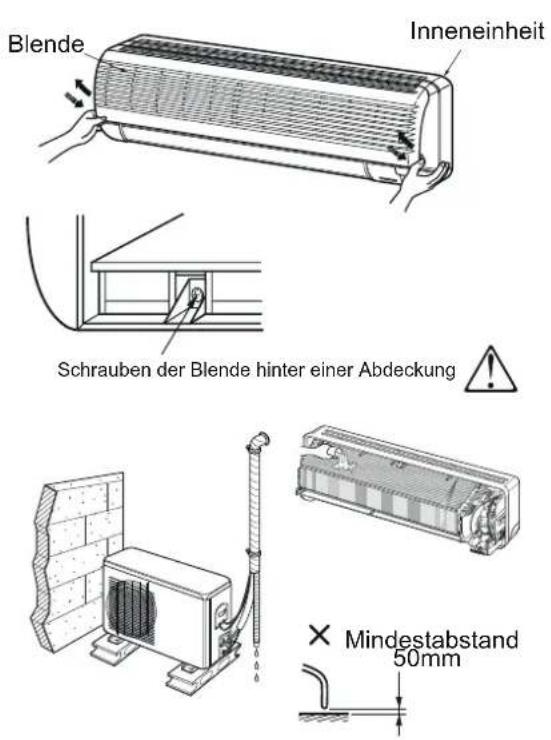

• Wählen Sie einen Montageort, der einen freien Lufteintritt- und austritt gewährleistet und an dem das Gerät keiner direkten Sonneneinstrahlung oder anderen Wärmequellen ausgesetzt ist.
• Achten Sie auf optimale und zugfreie Luftverteilung sowie auf Mindestfreiräume.
• Prüfen Sie vor der Installation die elektrischen Anschlusswerte mit den Daten auf dem Typenschild auf Übereinstimmung und führen Sie alle elektrischen Anschlüsse nach den gültigen DIN- und VDE Bestimmungen durch.

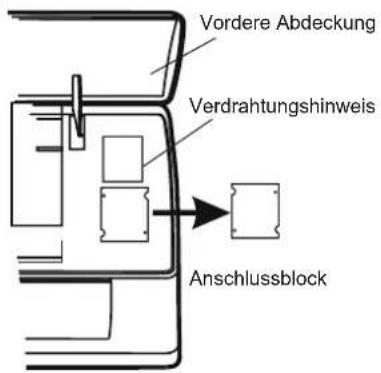

• Achten Sie auf ordnungsgemäß befestigte elektrische Anschlüsse in den Klemmen.

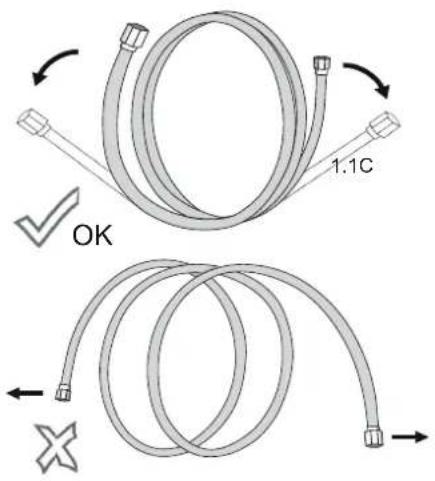

• Knicken Sie nie die Kältemittelleitungen und drücken Sie diese nicht ein.
• Achten Sie darauf, dass die gesamten Kältemittelleitungen, einschließlich aller Verbinder und Ventile, diffusionsdicht wärmegedämmt sind.
• Schotten Sie offene Kältemittelleitungen gegen den Eintritt von Feuchtigkeit durch geeignete Kappen, bzw. Klebebänder ab.
• Entfernen Sie die Schutzkappen erst kurz vor dem Verbinden mit den Kältemittelleitungen.
• Zur Installation ist präzise mit der Wasserwaage auszurichten, um ein Heraustropfen des Kondensats zu vermeiden.
• Nach abgeschlossener Installation ist die Nivellierung zu überprüfen.

WARNUNG

• Bei nicht bestimmungsgemäßer Verwendung, Aufstellung, Wartung etc. oder eigenmächtigen Änderungen an der gelieferten Geräteausführung erlischt jeglicher Gewährleistungsanspruch. Änderungen vorbehalten!
• Bitte Montieren, Entfernen oder Wiedermontieren Sie das Klima - Splitgerät nicht selbst. Diese Arbeiten erfordern Fachpersonal!
• Falsche Montage kann Wasserdurchsickern, Stromschlag oder Brand verursachen. Bitte lassen Sie die Montage nur durch autorisiertes Fachpersonal durchführen. Fehler durch unsachgemäße Montage sind nicht in der Garantie enthalten.
• Das Gerät soll an einem leicht erreichbaren Ort montiert werden. Alle zusätzlichen Kosten für eine Spezialausstattung werden vom Kunden getragen.
• Diese Betriebsanleitung muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden.
• Sollten Sie Fragen dazu haben, wenden Sie sich bitte an die auf der Rückseite angegebene Servicerufnummer.

Sicherheitshinweise

Dieses Gerät wurde vor seiner Auslieferung umfangreichen Material-, Funktions- und Qualitätsprüfungen unterzogen. Das Gerät darf ausschließlich bestimmungsgemäß verwendet werden. Bei unsachgemäßem Gebrauch können von dem Gerät Gefahren ausgehen.

BEACHTEN SIE UNBEDINGT DIE FOLGENDEN HINWEISE:

• Das Innengerät ist nicht für einen Betrieb im Freien geeignet.
- Die in die Bedienung des Gerätes eingewiesene Person hat das Gerät vor der Inbetriebnahme auf augenfällige Mängel an den Bedienungs- und Sicherheitseinrichtungen sowie auf das Vorhandensein von Schutzeinrichtungen zu überprüfen!
- Vor allen Arbeiten am Gerät ist die Zuleitung/Stecker vom Stromnetz zu trennen und gegen unbefugtes Wiedereinschalten zu sichern.
- Das Gerät darf ausschließlich im montierten Zustand und nur bestimmungsgemäß eingesetzt werden.
- Das Entfernen von Abdeckungen, Schutzgittern etc. während des Gerätebetriebes ist unzulässig und kann zu unkontrollierten Betriebszuständen führen.
• Das Gerät darf nur innerhalb der zulässigen Betriebsbereiche (Umgebungstemperaturen) betrieben werden.
- Achten Sie auf einen ausreichenden Sicherheitsabstand zu entzündlichen Gegenständen.
• Installieren Sie das Klimagerät nicht in der Nähe von Heizungen.
- Achten Sie darauf, dass die Lufteintritts- und Austrittsöffnungen immer frei von fremden Gegenständen sind und stecken Sie keine Fremdkörper in die Öffnungen des Gerätes.
- Schließen Sie das Gerät nur an eine ordungsgemäß installierte und voschriftsmäßig geerdete Spannungsversorgung an.
- Betreiben Sie die Geräte nicht in explosionsgefährdeten Räumen. Für den Einsatz in sehr staubhaltiger oder agressiver Luft ist das Gerät ebenfalls nicht geeignet.
- Benutzen Sie in unmittelbarer Nähe des Gerätes keine brennbaren Sprays wie Haar- oder Lackspray.
- Betreiben Sie die Geräte nicht in öl-, schwefel- und salzhaltiger Atmosphäre.
• Das Gerät darf keinem direkten Wasserstrahl ausgesetzt werden.
- Schützen Sie das Gerät und die Fernbedienung vor Feuchtigkeit sowie vor direkter Sonneneinstrahlung.
- Alle Elektrokabel und Verbindungsleitungen sind vor Beschädigung, auch durch Tiere, zu schützen.
- Öffnen Sie niemals das Gerätegehäuse, es besteht die Gefar eines elektrischen Schlages.

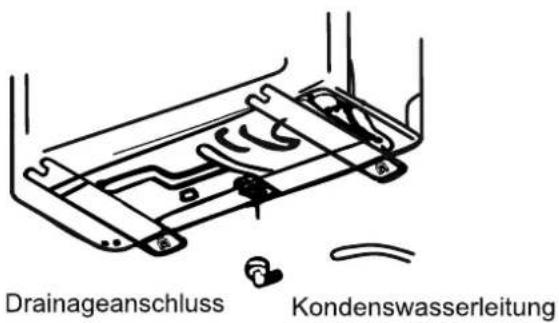

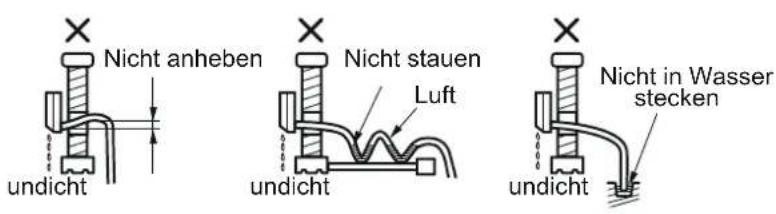

- Kontrollieren Sie regelmäßig den ungehinderten Abfluss des Kondensats.
- Betreiben Sie das Gerät nie ohne Luftfilter.
- Beachten Sie, dass das Außenteil über das Innengerät mit einem Wiedereinschaltschutz versehen ist, der zur
- Vermeidung von Kompressorschäden ein sofortiges Wiedereinschalten nach dem Auschalten verhindert. Ein Wiedereinschalten ist erst nach 3 Minuten möglich.
• Die optimale Gerätefunktion ist nur bei Innentemperaturen von 16 bis 30° C gewährleistet.

I Beschreibung der Komponente Seite 1

II Fernbedienung

• Einlegen der Batterie Seite 2
• Einstellen der Heizfunktion Seite 2
• Tastenbelegung Seite 3
• Displaysymbole Seite 4

III Funktionen

• Ausnlassteuerung Seite 5
• Kühl- und Heizfunktion Seite 6
• Zeitvorwahl Seite 7
• Lüfter und Luftentfeuchtung

- Feel und Schlafmodus Seite 9

Seite 8

IV Schutzfunktion Seite 10

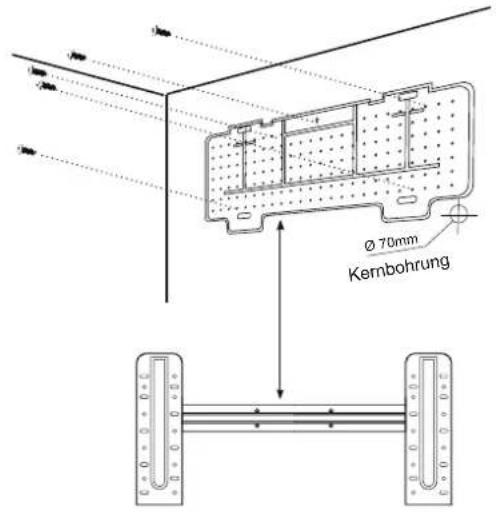

V Installation

• Auswahls des Installationsortes
• Installationsvorgang

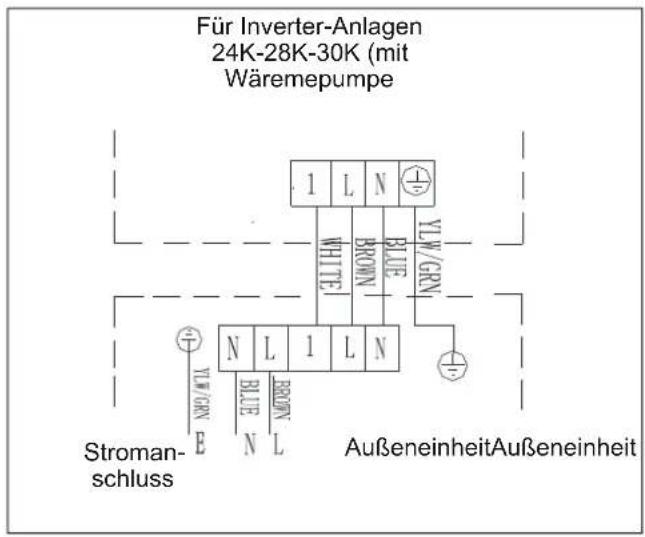

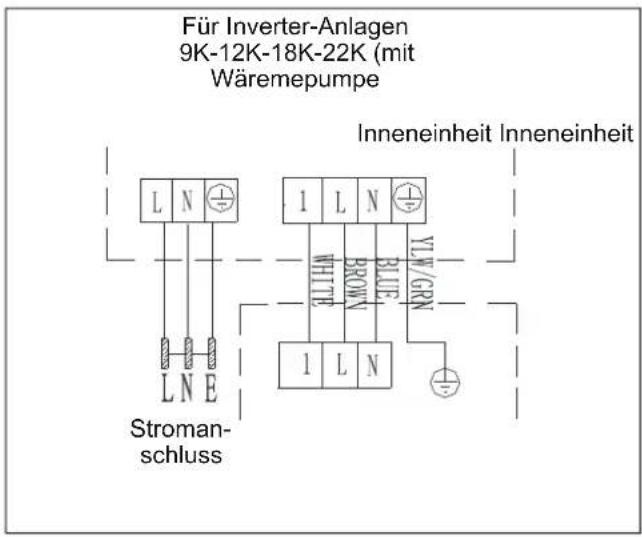

• Verbindungsleitungen

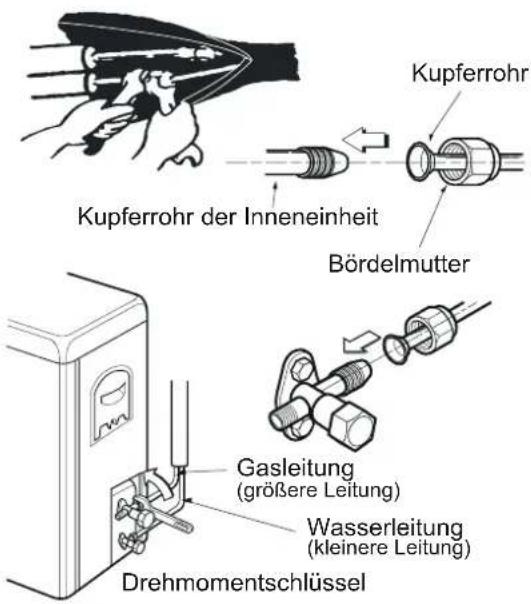

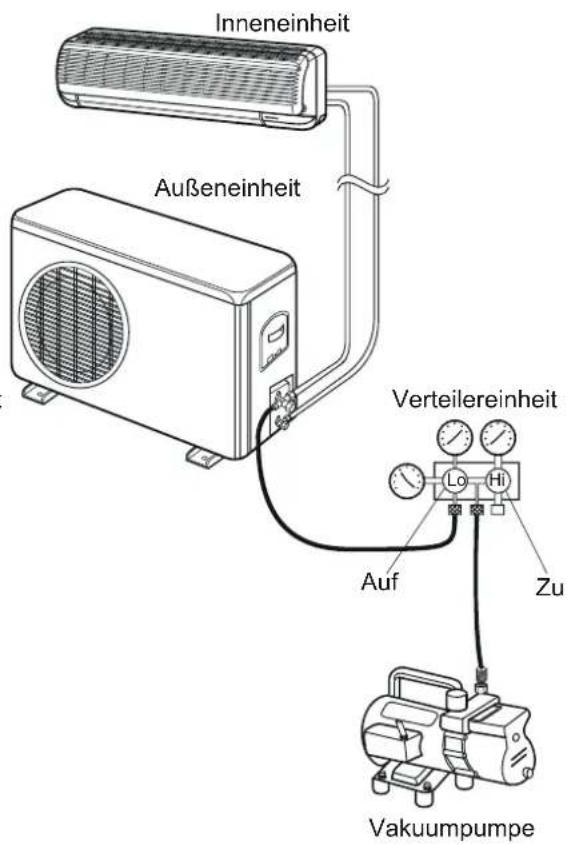

• Inbetriebnahme, CU-Rohrverbindung
• Funktionstest

Seite 11

Seite 12-14

Seite 14-15

Seite 16

Seite 17

VI Fehleranalyse Seite 18-21

VII Wartungs- und Einbaunachweise

• Wartungspass
• Inbetriebnahmeprotokoll
• Wartungsnachweis

Seite 22

Seite 23

Seite 24-25

VIII Batteriegesetz (BattG) Seite 26

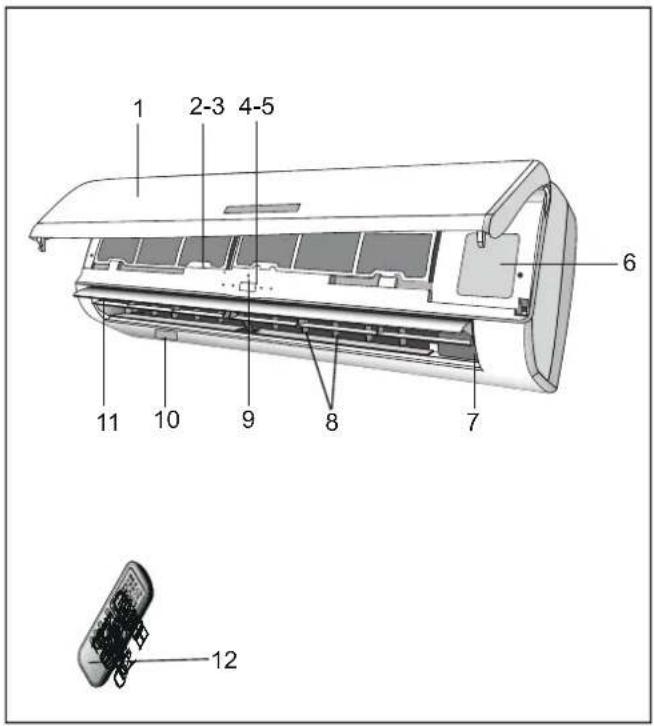

I. Beschreibung der Komponente

Inneneinheit
Nr.	Beschreibung
1	Frontblende
2	Luftfilter
3	Zusatzfilter
4	LED Display
5	Signalempfänger
6	Blockabdeckung
7	Ionisator
8	Ausblaslammellen
9	Notfalltaste
10	Typenschild und Modellbezeichnung
11	Luftklappe
12	Fernbedienung

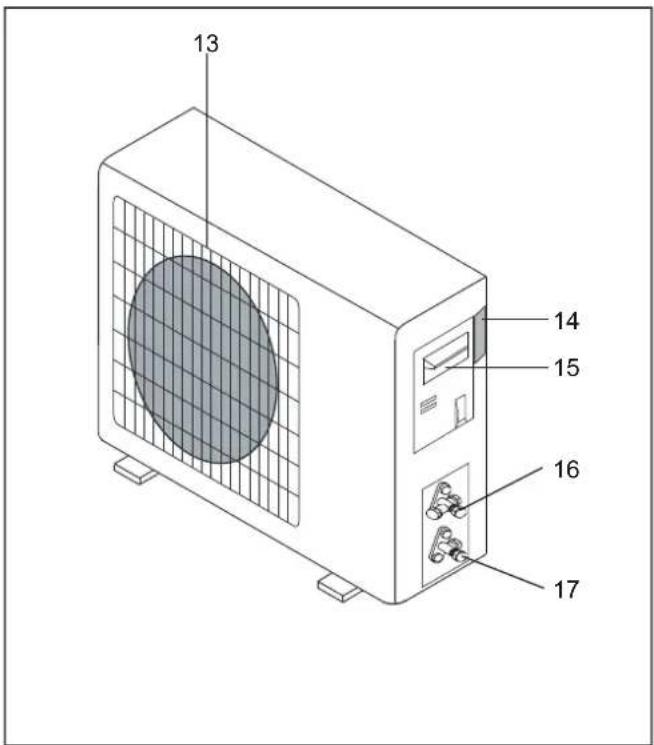

Außeneinheit
Nr.	Beschreibung
13	Schutzgitter
14	Typenschild und Modellbezeichnung
15	Abdeckung Elektroanschluss
16	3-Wege-Ventil (Gas)
17	2-Wege-Ventil (Wasser)

II. Fernbedienung

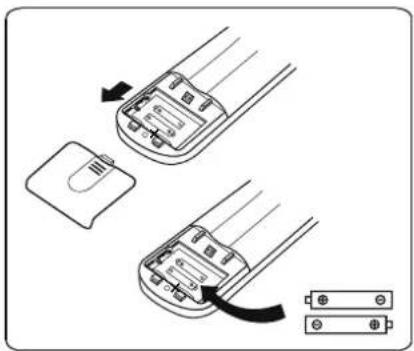

Einlegen der Batterien

Entfernen Sie die Abdeckung auf der Rückseite der Fernbedienung indem Sie diese wie in der Abbildung aufgezeigt in Pfeilrichtung aufschieben.

Legen Sie die Batterien entsprechend der Signaturen der Pole (+) und (-) korrekt ein. Schieben Sie die Abdeckung vorsichtig auf bis diese entsprechend einrastet.

Verwenden Sie 2 LRO 3 AAA (1,5V) Batterien. Verwenden Sie stets 2 gleiche Batterien des gleichen Herstellers. Wechseln Sie die Batterien sofern das Display nicht mehr lesbar ist.

Achtung: Unter der Abdeckung des Batteriefachs befindet sich ein Schalter (Abbilung 1) mit diesem können Einstellungen gemäß der folgenden Tabelle vorgenommen werden. Beachten Sie um die Einstellungen zu ändern müssen die Batterien entnommen und neu eingesetzt werden. Nehmen

Schalterposition Funktion
°C Das Display ist auf °C eingestellt
°F Das Display ist auf die Einheit Fahrenheit eingestellt
Cool Die Fernbedienung ist auf Kühl-Funktion eingestellt
Heat Die Fernbediehung ist auf Heiz-Funktion eingestellt

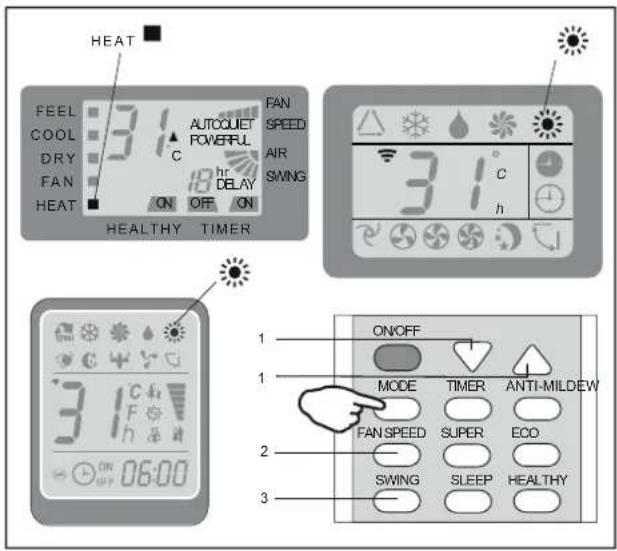

Einstellen der Heizfunktion

Achtung: Legen Sie die Batterien zum ersten Mal ein oder wird ein Wechsel der Batterien notwendig muss die Fernbedienung entsprechend der gewünschten Funktionsweise der Klimaanlage eingestellt werden.

Nach dem Einlegen der Batterien leuchten abwechselnd zwei Symbole auf (Abbilgung 2). Falls Ihre Klimaanlage eine Heizfunktion besitzt sollte beim Aufleuchten der Sonne ☀ die Mode Taste betätigt werden damit die Funktion auf der Fernbedienung freigeben werden kann. Wurde die Modetaste nicht rechtzeitig betätigt sollte der Vorgang wiederholt werden.

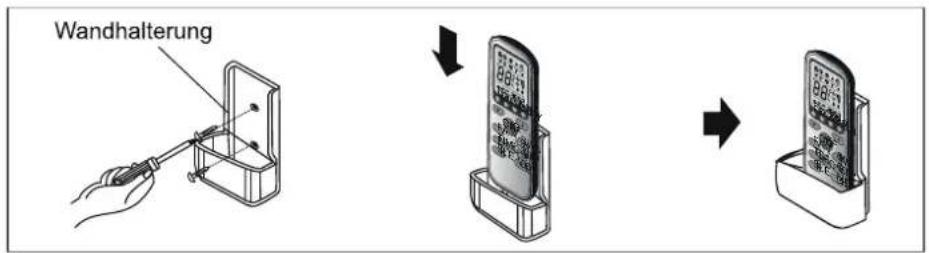

Bewahren Sie die Fernbedienung in dem dafür vorgesehenen Wandhalter auf. Beachten Sie hierzu die folgende Abbildung.

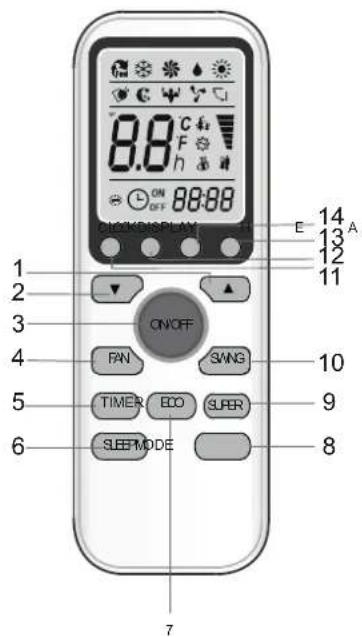

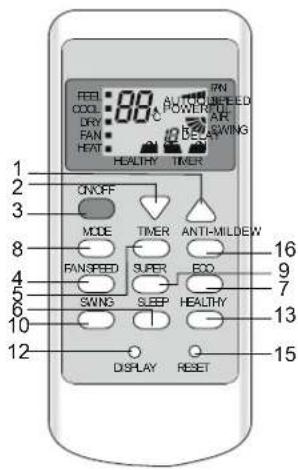

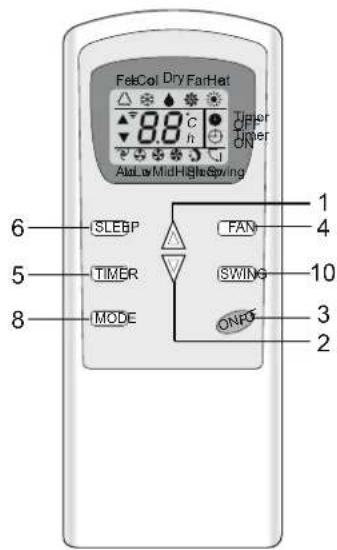

		FunktionTasteNr.
1	▲ Temperatur aufsteigend	Sie können die Temperatur oder die Zeit um eine Einheit verstellen
2	▼ Temperatur absteigend	Sie können die Temperatur oder die Zeit um eine Einheit verstellen
3	ON/OFF	Zum ein und ausschalten des Gerätes
4	FAN	Regulierung der Lüftergeschwindigkeit in den Stufen auto/ schwach/mittel/hoch
5	TIMER	Zur Programmierung für automatisches an-/und ausschalten
6	SLEEP	Aktivierung der „schlaf“ Funktion
7	ECO	Sofern das Gerät auf kühlen eingestellt ist schaltet das Gerät bei Betätigung dieser Taste auf 2°C unter dem eingestellten Wert- gleiche Funktion gilt für die Einstellung auf wärmen
8	MODE	Auswählen verschiedener Einstellungen
9	SUPER	Betätigen Sie diese Taste um im Kühlmodus die maximale Kühltemperatur von 16°C einzustellen - im Wärmemodus entspricht dies 31°C
10	SWING	Einstellen der Lamellenbewegung
11	CLOCK	Betätigen Sie diese Taste - die Zeit blinkt – wählen Sie mit der ▲ bzw. ▼ Taste die entsprechende Zeit aus - erneutes drücken der CLOCK Taste speichert die eingegebene Zeit
12	DISPLAY	Einschalten/Ausschalten des LED Displays
13	HEALTHY	Betätigen der HEALTHY Funktion schaltet den Ionisierungs- oder Plasmagenerator an - nur bei Inverter Typ
14	3D	Bei wandmontierten Geräten kann mit dieser Taste der0 "3D-Effekt" eingeschaltet/ausgeschaltet werden- horizontale und vertikale Lamellen bewegen sich zur gleichen Zeit
15	RESET	Zurücksetzen und Neustart der Fernbedienung
16	ANTI-MILDEW	Aktiviert die Anti-Schimmel-Funktion

• Die Position und das Aussehen der Tasten sind abhängig vom Modell.
• Die Funktion und das Display sind bei allen Modellen identisch.
• Die Bestätigung jeder Taste wird durch einen Piep-Ton bestätigt.

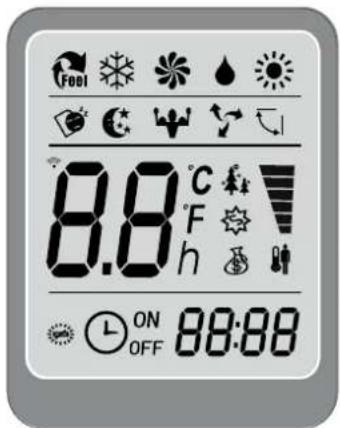

		BedeutungSymbolNr.„Fühl“ Modusanzeige
1
2	[677K]	Kühl - Funktionsanzeige
3	[C388]	Luftentfeuchtungs- Funktionsanzeige
4	[5046]	Lüfter Aktivierungs- Funktionsanzeige
5	[67H6]	Heiz - Funktionsanzeige
6	[W273]	Empfangsqualitäts- Anzeige
7		TIMER aus Anzeige
8		TIMER an Anzeige
9		Lüfter auf Auto-Funktion eingestellt
10		Geringe Lüftergeschwindigkeit
11		Mittlere Lüftergeschwindigkeit
12		Hohe Lüftergeschwindigkeit
13		Schlaf - Funktion
14	[W2XZ]	Komfort Schlaf- Funktion (optional)
15	[W4BD]	„Fühl“ Funktionsanzeige (optional)
16	[C1ZW]	Lamellen- Einstellungsanzeige
17		Lamellen- und Ableiter- Funktionsanzeige
18		SUPER- Funktionsanzeige (Anzeige für die SUPER- Funktion)
19	[4X05]	Anzeige für die HEALTHY Funktion
20	[70Z1]	Anzeige für die ECO Funktion
21	[4X77]	Anzeige für die Anti-Schimmel-Funktion
22	[2W61]	Batterie- Anzeige
23	[1Y7S]	Zeit-Anzeige

Dieses Gerät wurde konzipiert um komfortable klimatische Bedingungen in einem Wohnraum zu schaffen.

Es ist in der Lage die Raumtemperatur automatisch zu kühlen, zu entfeuchten oder zu erwärmen (in Modellen mit Heizfunktion).

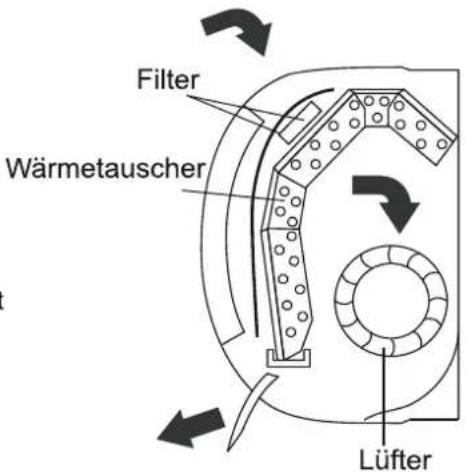

Die Luft wird über die entsprechende Öffnung angesaugt durchläuft den Filter welcher die Luftfeuchtigkeit reguliert und wird nach Durchlauf des kompletten Systems über die Lamellen an die Umgebung abgegeben.

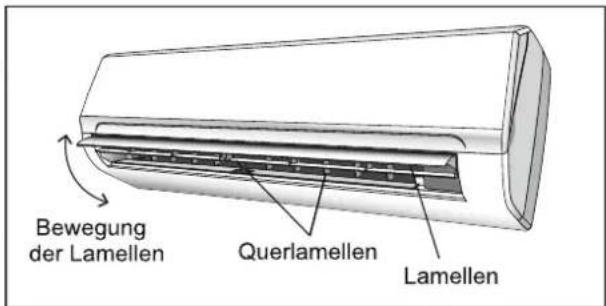

Bewegung der Lamellen

• Die Luft wird gleichmäßig in den Raum geleitet.
• Die Strömungsposition kann in die optimale Richtung eingestellt werden.

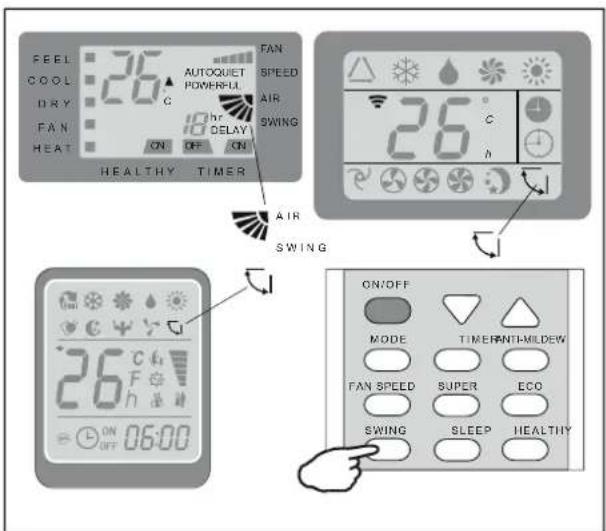

Durch betätigen der SWING Taste kann die Position der Lamellen eingestellt werden Um ein optimales Ergebnis zu erzielen beachten Sie folgende Hinweise:

• In der Kühl-Funktion sollten die Lamellen Horizontal eingestellt werden
• In der Heiz- Funktion sollten die Lamellen möglichst tief eingestellt werden- da warme Luft stets nach oben strebt

Durch die Querlamellen kann der Luftstrom nach rechts oder links geleitet werden.

Beachten Sie hierzu die folgende Abbildung.

Die Einstellung der Querlamellen ist bei ausgeschaltetem Gerät vorzunehmen.

ACHTUNG! Bewegen Sie die Lamellen niemals manuell oder mit Gewalt. Dies kann zu Beschädigungen an den mechanischen Teilen führen.

ACHTUNG GEFAHR! Greifen Sie niemals mit der Hand in die Öffnungen des Geräts oder schieben Sie andere Gegenstände in das Gerät. Das Gebläse läuft mit hoher Drehzahl und kann zu schweren Verletzungen führen.

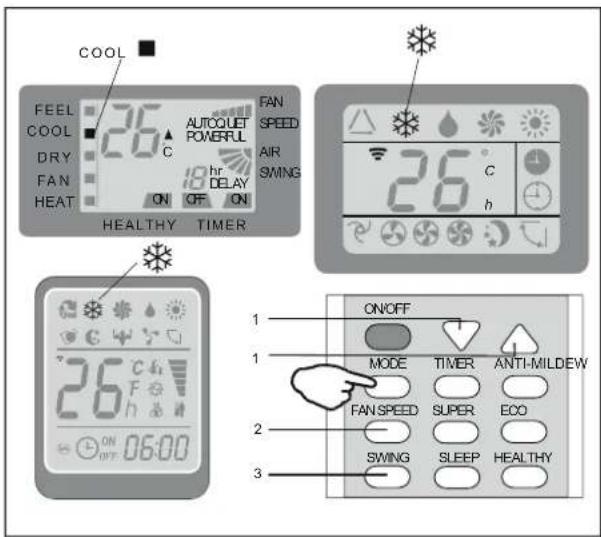

Kühlfunktion

Die Kühlfunktion kann gleichzeitig zur Kältetemperaturregelung des Raumes und zur Luftfeuchtigkeitsverringerung eingesetzt werden

Um die Kühlfunktion zu aktivieren betätigen Sie die MODE Taste bis das Symbol (COOL ■) auf dem Display erscheint Der Kühlkreislauf wird durch einstellen der Temperatur am Bedienfeld aktiviert oder automatisch bei Temperatur Schwankung im Raum.

Der Kühlzyklus ist aktiviert. Mit den Pfeiltasten (1) können Sie die Temperatur regeln. Zur Regelung der Geschwindigkeit des Lüfters Betätigen Sie die Taste FAN SPEED(2). Die Strömungsrichtung der Luft regeln Sie über die SWING(3)Taste.

Heizfunktion

Die Heizfunktion ermöglicht die Erwärmung der Luft.

Um die Heizfunktion zu nutzen betätigen Sie die MODE Taste bis das Symbol (HEAT ■) auf dem Display erscheint.

Mit den Pfeilasten (1) können Sie eine Temperatur einstellen, dass höher ist als die Raumtemperatur.

Mit den Pfeiltasten (1) können Sie die Temperatur auf die gewünschte Höhe Einstellen. Die Lüftergeschwindigkeit Können Sie an der Taste FAN SPEED (2) einstellen. Die Richtung des Luftstroms können Sie über die SWING Taste (3) einstellen.

Das Gerät ist mit einer Heiz-Start-Funktion ausgestattet. So erfolgt bereits ein paar Sekunden nach dem einschalten der Ausstrom heißer Luft.

In der Heizfunktion kann eine automatische Auftausequenz gestartet werden. Diese ist erforderlich um den Kondensator vor eventuellem Frost oder Eis zu befreien und startet automatisch. Während dieser Prozedur (ca2-10 Minuten) schaltet sich das Gebläse ab. Nach Beendigung der Sequenz nimmt das Gerät die Arbeit automatisch wieder auf.

Zeitvorwahl einschalten

Mit dieser Funktion können Sie das automatische Einschalten der Anlage aktivieren und einstellen

Um die Funktion zu aktivieren muss das Gerät ausgeschaltet sein.

Drücken Sie die TIMER Taste und wählen Sie mit den Pfeiltasten (1) die gewünschte Temperatur.

Betätigen Sie die TIMER Taste erneut und Stellen Sie die gewünschte Zeit ein. Drücken Sie die Taste erneut. Auf dem Display erscheint die Zeit bis zum programmierten Start

Programmieren Sie die Arbeitsweise des Geräts vor dem programmierten Start :

Betätigen Sie die MODE Taste (2) um den Modus einzustellen Im Anschluss drücken Sie die FAN Taste(3) um die Lüftergeschwindigkeit zu regulieren Schalten Sie das Gerät mit der Taste ON/OFF aus

Innendisplay

Hinweis: Um die eingestellten Parameter zu löschen drücken Sie die TIMER Taste erneut. Hinweis: Ist das Gerät ausgeschaltet muss der TIMER erneut eingeschaltet werden.

Zeitvorwahl ausschalten

Mit dieser Funktion können Sie die Zeit bis zur automatischen Abschaltung des Geräts einstellen.

Die automatische Abschaltung ist bei eingeschaltetem Gerät vorzunehmen.

Drücken Sie die TIMER Taste und wählen Sie mit den Pfeiltasten (1) den gewünschten Zeitraum bis zur Abschaltung.

Hinweis: Um die Funktion zu deaktivieren drücken Sie die TIMER Taste erneut.

Hinweis: Ist das Gerät ausgeschaltet muss der TIMER ebenfalls ausgeschaltet werden

Hinweis: Ist eine Zeit vorgewählt kann diese während des Ablaufs mit der Fernbedienung im 30 Minutentakt verstellt werden.

Innendisplay

Innendisplay

Lüfter einstellen

Bei dem Gerät ist nur die Ventilation in Betrieb

Um die Funktion einzustellen drücken Sie die MODE Taste bis das Symbol (FAN ■) im Display erscheint. Betätigen Sie die FAN Taste um die Geschwindigkeitsstufe einzustellen (gering/Mittel/ hoch/ automatisch) Die Fernbedienung speichert die am Gerät zuletzt eingestellte Geschwindigkeit Im „Fühl“ Modus (automatisch) wählt das Gerät die Geschwindigkeit des Lüfters und den durch den Nutzer eingestellten Modus (kühlen / heizen)

Luftentfeuchtung

Mit dieser Funktion können Sie die Luftfeuchtigkeit im Raum beeinflussen

Um die Funktion einzustellen drücken Sie die MODE Taste bis das Symbol (DRY■) Im Display erscheint. Ein automatischer Lufttauschzyklus ist aktiviert

Feel-Modus

Es handelt sich um einen Automatikmodus

Um die Funktion zu aktivieren drücken Sie die MODE Taste bis das Symbol △ (FEEL■) im Display erscheint

Im Automatikmodus passt das Gerät die Raum-Verhältnisse entsprechend eingestellter Parameter an.

Umgebungs- temperatur	Arbeitsweise	Automatische Temperatur
< 20 °C	Heizen (bei Gerätenmit Heizpumpe)Lüfter (Bei Gerätenohne Heizfunktion)	23 °C
20°C26 °C	Luftfeuchtigkeit	18 °C
> 26 °C	Kühlfunktion	23 °C

Um die Arbeitsweise zu optimieren können Sie diese entsprechend anpassen. Die Temperatur kann hierbei mit den Tasten (1) verstellt werden (maximal +/- 2 °C), die Geschwindigkeit (2) und die Richtung des Luftstroms mit der Taste (3).

Schlaf-Modus

AUTO QUIET

Um die „Schlaf“ Funktion zu aktivieren betätigen Sie die SLEEP Taste an der Fernbedienung bis das Symbol ☎ (AUTO QUIET) im Display erscheint Diese Funktion reguliert die Raumtemperatur Automatisch um einen angenehmeres schlafen zu ermöglichen.

In der Kühlfunktion reguliert das Gerät die Raum-Temperatur innerhalb der ersten zwei Stunden nach je 60 Minuten um 1°C.

Im Heizmodus wird die Temperatur um 2°C unter die gewählte Temperatur gesenkt.

Nach 10 Stunden im Automatikmodus schaltet sich das Gerät automatisch ab.

Innendisplay

IV. Schutzfunktion

Die folgenden Richtlinien dienen zum Schutz des Geräts. Das Gerät schaltet sich unter diesen Bedinungen ab.

T1 für gemäßigtes Klima:

Nummer	Model	Bedingung
1	Heizen	Die Außentemperatur übersteigt 24°C
		Die Außentemperatur sinkt unter -7°C
		Die Raumtemperatur steigt über 27°C
2	Kühlen	Die Außenlufttemperatur liegt über 43°C
		Die Raumtemperatur liegt unter 21°C
3	Luftfeuchteregulierung	Die Raumtemperatur liegt unter 18°C

T3 für tropisches Klima:

Nummer	Model	Bedingung
1	Heizen	Die Außentemperatur übersteigt 24°C
		Die Außentemperatur sinkt unter -7°C
		Die Raumtemperatur steigt über 27°C
2	Kühlen	Die Außenlufttemperatur liegt über 52°C
		Die Raumtemperatur liegt unter 21°C
3	Luftfeuchteregulierung	Die Raumtemperatur liegt unter 18°C

Nach einem Neustart, einem Betriebsstopp des Gerätes oder einer Neueinstellung der Programmoptionen startet das Gerät nicht sofort wieder. Es schaltet sich nach 3 Minuten wieder ein. Es handelt sich hierbei um eine Schutzfunktion für den Kompressor.

V. Installation

Auswahl eines geeigneten Installationsortes

WICHTIG! Die Klimaanlage muß von einem Kälte- und Klimafachbetrieb installiert bzw. Inbetrieb genommen werden, da ansonsten keine Garantie übernommen werden kann.

Außeneinheit

• Ist das Außengerät unter einem Dach oder einer Markise installiert, um Sonneneinstrahlung zu vermeiden, ist darauf zu achten dass das Gerät möglichst lufttoffen bleibt.
• Stellen Sie sicher dass links, rechts und an der Rückseite mehr als 10cm Abstand zur Wand eingehalten werden. Dies ist für die Luftzirkulation notwendig.
  • Halten Sie Tiere und Pflanzen von der warmen Luft fern.
• Beachten Sie das Gewicht der Außeneinheit und wählen Sie einen Standort wo Lärm und Vibrationen vertretbar sind.
• Wählen Sie den Standort so dass Nachbarn von der warmen Luft und dem Lärm nicht gestört werden.
• Dachanlagen: Wird das Gerät auf einem Dach installiert so ist darauf zu achten dass das Gerät Waagerecht ausgerichtet wird. Achten Sie darauf dass die Verankerung und die Lage angemessensind. Beachten sie die örtlichen Vorschriften bezüglich Dachmontage.

Inneneinheit

• Halten Sie das Gerät von Wärme oder Dampf fern.
- Wählen Sie einen optimalen Standort mit genügend Abstand zur Einrichtung, Gegenständen und Wänden.
- Stellen Sie sicher, dass das Kondenswasserloch tiefer als das Innengerät platziert wird.
- Nicht in der Nähe einer Tür zu installieren.
- Der Abstand an den Seiten sollte 5cm nicht unterschreiten. Achten Sie darauf das Gerät möglichst hoch im Raum zu platzieren ohne dabei den Mindestabstand (5cm) zur Decke zu unterschreiten.
- Verwenden Sie ein Metallsuchgerät um Nägel zu finden und unnötige Schäden an der Wand.

ACHTUNG

Die Mindestinstallationshöhe der Inneneinheit beträgt 2,3m

Höhenunterschiede

Inneneinheit

Außeneinheit

Der Höhenunterschied darf 5 Meter nicht übersteigen!

Befestigen der Montageplatte

• Achten Sie bei der Installation auf eine horizontale und vertikal genau ausgerichtete Position.
• Stellen Sie 32 mm Bohrungen entsprechend der folgenden Abbildung um die Inneneinheit zu befestigen.
• Befestigen Sie die Montageplatte mit den entsprechenden Dübeln und Schrauben.
• Prüfen Sie die Montageplatte auf korrekte Befestigung.

Hinweis: Möglicherweise unterscheidet sich die in der Lieferung enthaltene Montageplatte von der abgebildeten. Die Installations methode bleibt identisch

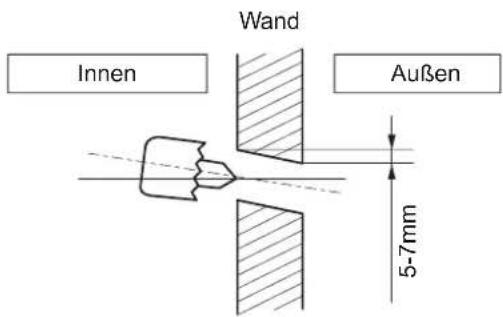

Kernbohrung

Die Bohrung sollte 70mm betragen und ein leichtes Gefälle aufweisen um den späteren Abfluss des Kondenswassers sicher zu stellen.

Elektroanschluss Inneneinheit

Öffnen Sie die Blende der Inneneinheit indem Sie sie nach oben Klappen. Der Deckel des Anschlussblocks muss entfernt werden um das Elektrokabel anschließen zu können. Anschließend schieben Sie das Elektrokabel von Hinten zu den Klemmen durch. Nun können Sie unter beachtung der Kabelfarbe und der Beschriftung des Verdrahtungshinweises die Kabel verbinden.

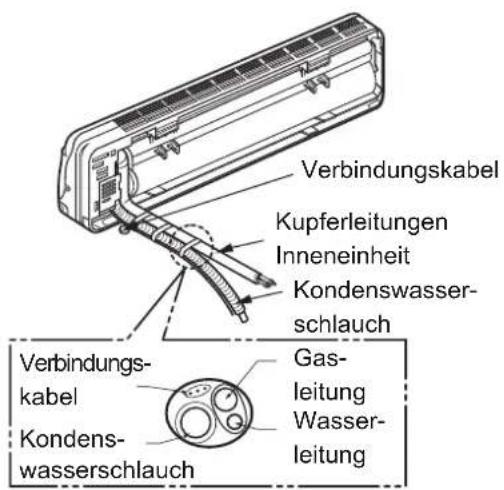

Isolierung der Leitungen

Biegen Sie vorsichtig die Leitungen in die gewünschte Position und fixieren Sie diese mit Isolierband. Der Anschluss an die Inneneinheit kann seitlich oder von Hinten durchgeführt werden.

ACHTUNG

Die Kupferleitungen dürfen nur einmalig in Position gebracht werden, da bei mehrmaligem biegen diese knicken könnten und somit unbrauchbar werden.

Hinweis: Der Kondenswasserschlauch sollte sich im untersten Teil des Verbindungsbündels befinden um einen Rückfluss zu vermeiden. Falls der Kondenswasserschlauch in den Raum geleitet wird ist eine zusätzliche Isolierung zu empfehlen um ein Tropfen „Schwitzen“ (Kondensation) zu vermeiden.

Aufhängen der Inneneinheit

Beim Aufängen der Inneneinheit wird der isolierte Kabelbündel durch die Bohrung in der Wand durchgeschoben.

Elektroanschluss Außeneinheit

Entfernen Sie den oberen Deckel an der Seite der Verkleidung. Auf der Rückseite des Deckels befindet sich der zugehörige Schaltplan.

Hinweis: Achten Sie auf die Farbe der Kabel diese sollten mit den Schaltplan des Deckels und der Beschriftung an der Klemme übereinstimmen.

Die Anlage ist jetzt in keinem Fall betriebsbereit. Sie muss unbedingt von einem Kälteanlagenbauer evakuiert werden!

Kondenswasserleitung

Durch die Kondenswasserleitung kann das Kondenswasser und das Eis, welches sich während der Wärmeproduktion an der Ausßeneinheit bildet, abgeleitet werden.

• Befestigen Sie den Drainageanschluss in der dafür vorgesehenen 25mm Öffnung wie auf der Abbildung.
• Verbinden Sie den Drainageanschluss mit der Kondenswasserleitung und achten Sie darauf dass die Ableitung des Wassers in geeigneter Weise erfolgt.

Kondenswasserablauftest

Nehmen Sie die komplette Blende ab um den einen Dichtigkeitstest ausführen zu können.

Kippen Sie etwas Wasser über den Verdampfer und überprüfen Sie die Leitung nach Leckagen. Das Wasser sollte am Ende der Leitung abfließen können.

Ausrollen der Kupferleitungen

• Entfernen Sie nicht die Kappen von den Enden der Leitungen um Verschmutzungen zu vermeiden.
• Wird die Leitung zu oft gerollt kann diese steif werden. Rollen Sie diese nicht mehr als 3x an einem Punkt ein.
• Sollten Sie die Leitung „ausrollen“ gehen Sie wie in der Abbildung 1.1C angegeben vor.

Verbindungsleitungen

Kapazität(Btu/h)	Rohr Maße		standardLänge(m)	max.Höhe (m)	max.Länge (m)	zusätzlichesKühlmittel(g/m)
	GAS	WASSER
7K, 9K 3/8" 1/4"			3 or 4	5	15	20
12K 1/2"	1/4 3	5 or 4"		5	15	20
18K 1/2"	1/4 "	4		5	15	30
24K	5/8"	3/8"	4	5	15	30

Bitte beachten Sie dass im Falle einer Verlängerung der Kupferleitungen Kältemittel nachgefüllt werden muss.

Leitung	Anzugsdrehmoment [N x m]	Entsprechende Spannung (bei 20cm Schlüssel)		Anzugsdrehmoment [N x m]
1/4 "	15 - 20	Fest / Handfest	Wartungsanschluss	7 - 9
3/8 "	31 - 35	sehr fest	Schutzkappen	25 - 30
1/2 "	35 - 45	sehr fest
5/8 "	75 - 80	sehr fest

Inverter-Alangen(Model nach Btu/h)			9k	12k	18/22k	24k
		sectional area
Stromversorgungskabel	N		1.0mm^2 (1.5mm^3) AWG18(AWG16)	1.0mm^2 (1.5mm^3) AWG18(AWG16)	1.5mm^2 AWG16	2.5mm^2 AWG14
	L		1.0mm^2 (1.5mm^3) AWG18(AWG16)	1.0mm^2 (1.5mm^3) AWG18(AWG16)	1.5mm^2 AWG16	2.5mm^2 AWG14

Verbindung der Kupferleitungen

WICHTIG! Die Klimaanlage muß von einem Kälte- und Klimafachbetrieb installiert bzw. angeschloßen werden, da ansonsten keine Garantie übernommen werden kann. Gerne helfen Ihnen unsere Mitarbeiter einen Fachbetrieb in Ihrer Nähe zu finden.

Innen:

1) Prüfen Sie die Verbindungen auf Verschmutzug.
2) Lösen Sie die Schutzkappen und verbinden Sie die Überwurfmutter mit dem Außengewindeverbindungsstück.
3) Ziehen Sie die Verbindung mit entsprechenden Schraubenschlüssel in entgegen gesetzte Richtung fest.

Außen:

4) Entfernen Sie die Abdeckung der Außeneinheit
5) Gehen Sie bei der Verbindung wie bei der Inneneinheit vor. Schritt 1) bis 3).
6) Befestigen Sie die Abdeckung

Inbetriebnahme - Entlüften

(zur Verwendung einer Verteilereinheit nutzen Sie bitte die dazugehörige Bedienungsanleitung)

1) Ziehen Sie die Überwurfmuttern der Vakuumpumpe sowie der Verteilereinheit fest. Verbinden Sie die mit dem Zufuhrschlauch zum Füllstutzen des Niederdruckventils des Gasrohres.
2) Verbinden Sie die Zufuhrschlauchverbindung mit der Vakuumpumpe.
3) Öffnen Sie völlig den Ablasshahn von der Verteilereinheit (LO).
4) Arbeiten Sie mit der Vakuumpumpe zur Entleerung. Diese benötigt je nach Modell und Ausführung circa 5-10 min.
5) Zeigt das Messgerät 76cmHg (-1x105 PA) ist die Evakuierung fertig, schließen Sie völlig den Ablasshahn der Verteilereinheit und stoppen Sie die Vakuumpumpe.
6) Lösen Sie den Zufuhrschlauch vom Niederdruckventil. Vorsicht, um Gefahren zu vermeiden benutzen Sie Handschuhe oder ein Tuch.
7) Lösen Sie die Schutzkappen auf der Stirnseite der Ventile für die Gas- und Wasserleitung.
8) Öffnen Sie die Ventile vollständig, für die Wasserleitung (2-Wege-Ventil) und danach für die Gasleitung (3-Wege-Ventil). Schrauben Sie die Schutzkappen wieder auf die Ventile und ziehen Sie Diese fest. Starten Sie die Klimaanlage im Kühlbetrieb.

Funktionstest Kühlen

Die Inbetriebnahme hat durch einen autorisierten sachkundigen Fachpersonal im Bereich Klimatechnik zu erfolgen. Dabei sind alle Regel-, Steuer- und Sicherheitseinrichtungen auf ihre Funktion und ihre richtige Einstellung zu überprüfen. Die Inbetriebnahme ist zu dokumentieren!

• Schalten Sie die Spannungsversorgung und das Innengerät über die Fernbedienung ein.
• Stellen Sie mit der Taste MODE den Modus COOL ein.
• Stellen Sie mit den Pfeiltasten die Solltemperatur niedriger als die vorhandene Raumtemperatur ein.
• Überprüfen Sie die Gerätesteuerung mit den im Abschnitt Funktionen“ beschriebenen Funktionen. Timer, Temperatureinstellung, Ventilatorgeschwindigkeiten und das Umschalten in den Lüftungs- bzw. Entfeuchtungsmodus.
• Beachten Sie, dass bei einer Erhöhung der Solltemperatur oberhalb der Raumtemperatur die Kühlleistung abgeschaltet werden muss. Dieser Vorgang kann mehrere Minuten dauern.
• Messen Sie alle Betriebsströme und überprüfen Sie sämtliche Schutzfunktionen.
• Prüfen Sie die Funktion von Schwimmerschalter, Kondensatwanne und Kondensatpumpe (falls installiert worden ist), indem Sie in die Kondensatwanne destiliertes Wasser gießen.
• Es empfiehlt sich hierzu eine Schnabelflasche zu verwende, die das Wasser in die Kondensatwanne einleiten kann.
• Beachten Sie, dass die Kondensatpumpe anfallendes Wasser permanent abpumpt, wenn das Innengerät im Kühl- oder Entfeuchtungsmodus arbeitet.

Funktionstest Heizen

• Schalten Sie die Spannungsversorgung und das Innengerät über die Fernbedienung ein.
• Stellen Sie mit der Taste MODE den Modus HEAT ein. Die vollständige Heizung ist erst nach mehrereren Minuten gegeben, dieser Vorgang kann u.U. bis zu 45 Mintuten dauern wenn sich das Gerät davor im Kühlmodus befand.
• Stellen Sie mit der Taste TEMP die Solltemperatur höher als die vorhandene Raumtemperatur ein.
• Überprüfen Sie die Gerätesteuerung mit den im Abschnitt „Funktionen“ beschriebenen Funktionen. Timer, Temperatureinstellung, Ventilatorgeschwindigkeiten und das Umschalten in den Lüftungs- bzw. Entfeuchtungs modus.
• Beachten Sie, dass bei einer Erhöhung der Solltemperatur oberhalb der Raumtemperatur die Heizleistung abgeschaltet werden muss. Dieser Vorgang kann mehrere Minuten dauern.
• Messen Sie alle Betriebsströme und überprüfen Sie sämtliche Schutzfunktionen.
• Prüfen Sie die Funktion von Schwimmerschalter, Kondensatwanne und Kondensatpumpe (falls installiert worden ist), indem Sie in die Kondensatwanne destiliertes Wasser gießen.
• Es empfiehlt sich hierzu eine Schnabelflasche zu verwende, die das Wasser in die Kondensatwanne einleiten kann.
• Beachten Sie, dass die Kondensatpumpe anfallendes Wasser permanent abpumpt, wenn das Innengerät im Kühl- oder Entfeuchtungsmodus arbeitet.

Abschließende Maßnahmen

Weisen Sie den Betreiber in die Anlage ein.

VI. Fehleranalyse

Die folgenden Probleme können in den meisten Fällen ohne eine Fachkraft behoben werden.

Erkennbares Problem Analyse
Läuft nicht		Überprüfen Sie die SteckdosenverbindungEvt. sind die Batterien der Fernbedienung leer.Die Schutzfunktion könnte aktiert sein und somit ist keine Funktion mehr gegeben.Haushaltssicherung könnte rausgesprungen sein.
Keine Kühl- oder Heizfunktion		Sind die Ein- und Auslässe der Klimaanlage blockiert?Ist die Temperatur richtig eingestellt?Sind die Luftfilter verschmutzt?
Klimaanlage lässt sich nicht einschalten		Wenn starke Interferenzen (übermäßige Entladung statischer Elektrizität, Versorgungsspannung) präsent ist wird der Betrieb nicht wie gewohnt aufgenommen. Trennen Sie die Stromversorgung, und schließen Sie sie wieder ein.
Funktion ist nicht sofort abrufbar		Nach dem wechsel einer Funktion (zB von Kühl auf Heizfunktion, kann die Aufnahme des Betriebs einige Zeit in Anspruch nehmen (5-40min).
Eigenartiger Gerucl		Dieser Geruch kann von einer anderen Quelle wie z. B. Möbel, Zigaretten etc., die in der Einheit gesaugt werden, und später über das Gebläse entweichen.
Ein fließendes Geräusch		Kann durch die Strömung des Kältemittels in der Klimaanlage verursacht werden.Abtauen Sound im Heizbetrieb.
Ein knackendes Geräusch war zu hören		Der Ton kann durch die Expansion oder Kontraktion der Vorderseite aufgrund der Änderung der Temperatur erzeugt werden.
Sprühnebel kommt aus der Inneneinheit		Nebel erscheint, wenn die Raumluft sehr kalt wird, weil die zu kühle Luft von Inneneinheit im Kühlbetrieb-Modus ausgeblasen wird.
Die Kompressor-Anzeige (rot) leuchtet ständig auf und der Inneinheit-Lüfter stoppt.		Das Gerät befindet sich im Auftaumodus. Die Anzeige erlischt innerhalb von zehn Minuten und kehrt zum Heizbetrieb zurück.

Konflikte bei Multi-Split

Wenn beide Inneneinheiten gleichzeitig betrieben werden, wird die zuerst eingeschaltete Inneneinheit zur Primäreinheit. Falls die Sekundäreinheit in einem anderen Modus betrieben wird, leuchten alle LEDs auf und blicken 5 mal, danach schaltet sich das Gerät aus.

Unit B/C/DUnit A	Kühlen Heizen Entfeuchten Gebläse Auto
Kühlen	√	✕	√	√	Funktioniertnur imselbenModus wiedie Primär-Inneneinheit
Heizen	✕	√	✕	√
Entfeuchten	√	✕	√	√
Gebläse	√	√	√	√
Mandatory cool	Funktioniert nur im selben Modus wie die Primärinneneinheit
Auto Kühlen	√	✕	√	√
Auto Heizen	✕	√	✕	√
Auto Gebläse	√	√	√	√

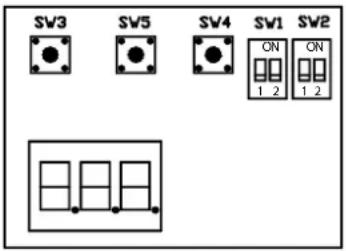

Frequenzeinstellung

Zur einfachen Feheleranalyse werden die Probleme mit den dazugehörigen Fehlercodes auf allen Innen- und Außeneinheiten angezeigt.

SW3: 【▲】 zeigt das Display „Hxx“, durch einmaliges betätigen einen Menupunkt zurück

SW5: 【▼】 zeigt das Display „Hxx“, durch einmaliges betätigen einen Menupunkt vor

SW4:【in/quit】Knopf

1. Im Spot-Check-Mode drücken Sie 【in/quit】 einmal.

2. Nach erfolgreichem Anschalten halten Sie 【▲】 - Knopf für 5 Sekunden gedrückt. In der nächsten Minute erscheint ein „H“ auf dem Display und der Kompressor nimmt den Betrieb nach weiteren 5 Sekunden auf.

3. SW3+SW5 in Kombination: Der Kompressor nimmt den Betrieb für 5 Minuten auf, drücken Sie in dieser Zeit die Knöpfe 【▲】 und 【▼】 gleichzeitig, das Display zeigt Ihnen „HHH“ an, nach dem Loslassen gelangen Sie zur Frequenzeinstellungsebene und das Display zeigt Ihnen „S * *“.

Unter Frequenzeinstellungsebene: 【▲】 einmaliges betätigen, erhöht Frequenz um 1 Hz

Unter Frequenzeinstellungsebene: 【▼】 einmaliges betätigen, senkt Frequenz um 1 Hz

Unter Frequenzeinstellungsebene und bei „Sxx“ - Anzeige 【in/quit】 einmaliges betätigen wird die momentane Frequenz angezeigt.

Unter Frequenzeinstellungsebene und bei „Axx“ - Anzeige 【in/quit】 einmaliges betätigen gelangen Sie zum Hauptmenu

Beachten Sie:

1. „xx“ ist die Lauffrequenz und Frequenz-Einstellbereich ist Fm_I--Fm_H

2. Außer bei der Frequenzeinstellungsebene, wenn kein Knopf betätigt wird, springt das System automatisch in das Hauptmenu.

Störungscode

LED code Schutzfunktion / Störung		Aufleuchten der Displaysysmbole
E0 I/U & O/U Kommonikationsproblem Run, Timer (permanent)
EC O/U Kommunikations Run, Timer (permanent)
E1 I/U Sensor Run, 1 mal / 8 sec
E2 Temperaturfühler (Innenrohr) Run, 2 mal / 8 sec
E3 Temperaturfühler (Außenrohr) Run, 3 mal / 8 sec
E4 System Abnormalität Run, 4 mal / 8 sec
E5 Musteraufteilregeler Run, 5 mal / 8 sec
E6 I/U Lamellenmotor Run, 6 mal / 8 sec
E7 O/U Temperaturfühler Run, 7 mal / 8 sec
E8 Ablass Temperaturfühler Run, 8 mal / 8 sec
E9 Inverterplatine Run, 9 mal / 8 sec
EF	O/U Gebläsemotor	Run, 10 mal / 8 sec
EA	Stromsensor	Run, 11 mal / 8 sec
EE	EEPROM	Run, 12 mal / 8 sec
EP	Kompressor Höchsttemperaturschalter	Run, 13 mal / 8 sec
EU Spannungssensor	Run, 14 mal / 8 sec
EH Gas Rücklauf Sensor Run, 15 mal / 8 sec
	Konflikt
P1 Niederspannung	Run (permanent), Timer 1 mal / 8 sec
P2 Überstromschutz	Run (permanent), Timer 2 mal / 8 sec
P4 Überhöhte Temperatur, Gasableiter zündet	Run (permanent), Timer 4 mal / 8 sec
P5 Unterkühlungsschutz	Run (permanent), Timer 5 mal / 8 sec
P6 Überhitzungsschutz	im Kühlbetrieb	Timer 6 mal / 8 sec
P7 Überhitzungsschutz	im Heizbetrieb	Timer 7 mal / 8 sec
P8 O/U Unter- und Überhitzungsschutz	Run (permanent), Timer 8 mal / 8 sec
P9 Platinenschutz (Abnormalität)	Run (permanent), Timer 9 mal / 8 sec
P0 Schutz des informationstechnischen Systems	Run (permanent), Timer 10 mal / 8 sec

Display Passend zu C, D, E, F, G, H, J, K, M, N, V, Z, BD, BE, BF, BH und BJ Series

PCB / Außeneinheit möglicher Fehlercode

Display Schutzfunktion / Störung Grund
EEA EEPROM PCB EEPROM Problem
EEB EEPROM PCB EEPROM Problem
E0 O/U Kommunikation	Inverterplatine Kommunikationsstörung zwischen	O/U und I/U
EC PCB Kommunikation	Kommunikationsstörung Versorgungs- und Inverterplatine
E0A 1#I/U Kommunikation	1# I/U und O/U Kommunikationsabnormalität
E0b 2#I/U Kommunikation	2# I/U und O/U Kommunikationsabnormalität
E0c 3#I/U Kommunikation	3# I/U und O/U Kommunikationsabnormalität
E0d 4#I/U Kommunikation	4# I/U und O/U Kommunikationsabnormalität
E9 I/U oder Inverter Platine	3 mal Aktivierung der Schutzfunktion innerhalb	30 min
EP Umkehrventil Kompressor hat zu hohe Temperatur oder Ventil defekt
EU Spannungssensor	Spannungsmesserabnormalität
E3 T3 Temperatursensor	O/U CU-Rohr Sensor Leerlaufspannung
E7 T4 Temperatursensor	O/U Komp Sensor Leerlaufspannung
E8	Gasableiter, Temperatursensor	Temperatursensor Abnormalität
EH	Gastrückleitung, Temperatursensor	Temperatursensor Abnormalität
EtA	1# T2B1 Temperatursensor	1# O/U Aussenrohr Temp.sensor Abnormalität
Etb	2# T2B1 Temperatursensor	2# O/U Aussenrohr Temp.sensor Abnormalität
Etc	3# T2B1 Temperatursensor	3# O/U Aussenrohr Temp.sensor Abnormalität
Etd	4# T2B1 Temperatursensor	4# O/U Aussenrohr Temp.sensor Abnormalität
P0 IPM Schutz	Kompressor Abnormalität
P9 Kopressor-Abnormalität Schutz	Kompressor Abnormalität oder kein Star möglich
P1 Niederspannung	Eingangsspannung unter 160V +-5V
P2 Kompressor	Extrem schnelle Betriebsgeschwindigkeit
P4 Hohe Temperatur	Uberhitzung
H1	Hochspannungsschutzschalter	Spannungsabnormalität
H2	Niederspannungsschutzschalter	Spannungsabnormalität
H6	T3 Überhitzungsschutz	O/U Cu-Rohr Temp. zu hoch

Inneneinheit möglicher Fehlercode

Display Code	Schutzfunktion / Störung		Grund
P1 Niederspannung		Niederspannungsschutzfunktion aktiv
P2 Uberstromschutz		Eingangsspannung unter 160V +-5V
P4	Temperatur Gasleitung		Überhöhte Temperatur
P5 Unterkühlunsschutz		Eingestellte Temp. tiefer
P6 Überhitzungsschutz	im Kühlbetrieb	O/U Cu-Rohr Temp. zu hoch
P7 Überhitzungsschutz	im Heizbetrieb	I/U Cu-Rohr Temp. zu hoch
P8 O/U Unter- und Überhitzungsschutz		O/U im Kühlbetrieb unter 0°C / Heizbetrieb über 32°C
P9	Platinenschutz (Abnormalität)		Kompressor Abnormalität oder kein Start möglich
P0	Schutz des informationstechnischen Systems		Uberhitzung der Inverterpaltine oder Uberstromschutz
E0	I/U & O/U Kommonikationsproblem		Keine Kummunikation I/U und O/U o.Spannungsplatine defeket
EC O/U Kommunikation		Keine Kommunikation zwischen Spannungs- und Inverterplatine
E1 I/U Sensor		Leerlaufspannung oder Kurzschluss
E2 Temperaturfühler (Innenrohr)		Leerlaufspannung oder Kurzschluss
E3 Temperaturfühler (Außenrohr)		Leerlaufspannung oder Kurzschluss
E4 Lammellenmotor		Abnormalität des Innenrohres in Kühl- und Heizbetrieb
E6 I/U Lamellenmotor		Abnormalität oder keine Funktion
E7 O/U Temperaturfühler		Leerlaufspannung oder Kurzschluss
E8 Ablass Temperaturfühler O/U		Leerlaufspannung oder Kurzschluss
E9 Inverterplatine		Mehrmalige Auslösung des Schutzmechanismus
EF	O/U Gebläsemotor		Abnormalität oder keine Funktion
EA Stromsensor		Kein Spannungsaufbau möglich
EE EEPROM		Kann EEPROM nicht auslesen
EP	Kompressor Höchsttemperaturschalter		Überhitzung o.Temperaturschalter obere Abdeckung gebrochen
EU Spannungssensor		Kein Spannungsaufbau möglich
EH Gas Rücklauf Sensor		Leerlaufspannung oder Kurzschluss

VII. Wartungs- und Einbaunachweise

Wartungspass

Um einen störungsfreien Betrieb Ihres Klimagerätes zu gewährleisten, muss das Gerät mindestens einmal pro Jahr gewartet/gereinigt werden. Dabei ist zu beachten:

• Alle Wartungs- und Reparaturarbeiten müssen von einem Facharbeiter der Kälte- und Klimatechnik durchgeführt werden.
• Reparaturen oder in Eigeninitiative durchgeführte Arbeiten führen zum Verlust der Gewährleistung.
• Bitte bewahren Sie die Belege über durchgeführte Arbeiten der Fachfirma zum Nachweis der erfolgten Arbeiten sowie den Kaufbeleg auf. Wartungsarbeiten sind nur mit Stempel und Unterschrift des Fachbetriebes gültig. Dies ist wichtig zum Erhalt Ihrer Gewährleistung.

Ausgeführte Arbeiten der Fachfirma:

Datum	Ausgeführte Arbeit	Firmenstempel	Unterschrift

Einbaunachweis -Inbetriebnahmeprotokoll

Model-Nr.:

Name:	Erstinbetriebnahme ( )
Anschrift:	Wiederinbetriebnahme ( )
Telefon:	Anlageänderung ( )

Anzahl der Inbetriebgenommenen Geräte	Stück
Montage Aussengerät höher als Innengerät	ja ( )	nein ( )
Außengerät höher ( ) oder niedriger ( ) montiert als Innengerät	meter
Kälteleitungslänge:	meter
Kondensatablauf mit Pumpe:	ja ( )	nein ( )
Druckprüfung/Prüfzeit	bar	min
Evakuierungsdruck/Prüfzeit	bar	min
Gesamtkältemittelmenge:	kg
Nachfüllmenge/Kältemittelbezeichnung	gr	KM
Reparaturschalter am Aussengerät:	ja ( )	nein ( )

Spannungsversorgung:	Volt
Absicherung:	Amp

Drehfeld geprüft:	ja ( ) nein ( )
Stromaufnahme:	Amp

Aussentemperatur:	°C
Ansaugtemperatur AG:	°C
Ausblastemperatur AG:	°C
Ruhedruck:	bar
Betriebsdruck kühlen:	bar
Raumtemperatur IG:	°C
Ausblastemperatur IG:	°C
Temp. Ansaugleitung:	°C
Temp. Saugleitung manometr.	°C
Überhitzung:	K

Kondensatablauf in Ordnung:	ja ( ) nein ( )
Heizfunktion Ansaugtemperatur AG	°C
Heizfunktion Ausblastemperatur AG	°C
Betriebsdruck heizen	bar
Ansaugtemperatur IG:	°C
Ausblastemperatur IG:	°C
Temperatur Einspritzleitung:	°C
Temperatur Ansaugleitung:	°C

Datum:	Ort:
Firma:	Servicetechniker:
Nachweis für 1. Wartung (ein Jahr nach Inbetriebnahme)
Kunde: Typ/Model:	Gekauft am:
	KundeTelefon:
Innengerät gereinigt:
Außengerät gereinigt:
Filter gereinigt:
Verbindungselemente geprüft:
Kältemittel geprüft:
Kältemittel nachgefüllt:
Fernbedienung geprüft:
AllgemeinerFunktionstest:
Temperaturmessung:
Temperatur Luft Auslass innenkühlen °C:
Temperatur Luft Auslass innenheizen °C:
Verdampfertemperatur°C
Außentemperatur °C
Eventuell angezeigte Fehler:
Bemerkungen:
Firmenstempel Datum Name Unterschrift
Nachweis für 2. Wartung (zwei Jahre nach Inbetriebnahme)
	:ledoM/pyT :Gekluft am:
	KundeTelefon:
Innengerät gereinigt:
Außengerät gereinigt:
Filter gereinigt:
Verbindungselemente geprüft:
Kältemittel geprüft:
Kältemittel nachgefüllt:
Fernbedienung geprüft:
Allgemeiner Funktionstest:
Temperaturmessung:
Temperatur Luft Auslass innen kühlen°C:
Temperatur Luft Auslass innen heizen°C:
Verdampfertemperatur °C:
Außentemperatur °C
Eventuell angezeigte Fehler:
Bemerkungen:
Ordnungsgemäße Wartung bestätigt ( Kältebauer ): Firmenstempel Datum Name Unterschrift

VIII. Batteriegesetz (BattG)

Das Produkt enthält Batterien.

nach § 18 Batteriegesetz (BattG)

Informationspflicht gemäß Batteriegesetz (BattG)

Achten Sie darauf, dass Ihre alten Batterien/Akkus, so wie es der Gesetzgeber vorschreibt, an einer kommunalen Sammelstelle oder im Handel vor Ort abgeben. Die Entsorgung über den gewöhnlichen Hausmüll ist verboten und verstößt gegen das Batteriegesetz. Die Abgabe ist für Sie kostenlos. Gerne können Sie auch die bei uns erworbenen Batterien/Akkus nach dem Gebrauch an uns unentgeltlich zurückgeben. Die Rücksendung der Batterien/Akkus an uns muss in jedem Fall ausreichend frankiert erfolgen. Rücksendungen von Batterien/Akkus sind zu richten an:

Ananda GmbH

Daxlander Str.1

D-76185 Karlsruhe

Batterien und Akkus, die Schadstoffe enthalten, sind mit dem Symbol einer durchgekreuzten Mülltonne deutlich erkennbar gekennzeichnet. Desweiteren befindet sich unter dem Symbol der durchgekreuzten Mülltonne, die chemische Bezeichnung der entsprechenden Schadstoffe. Beispiele hierfür sind: (Pb) Blei, (Cd) Cadmium, (Hg) Quecksilber.

The Creative Life

www.tcl.com

tcl-deutschland.de

Business Contact:[e-mail]/[phone]

Technical Service:[e-mail]/[phone]

TCL Klimaanlagen (Germany)

Ananda GmbH, Daxlander Straße 1, 76185 Karlsruhe

Tel: [phone] Fax: [phone]

Downloads:

http://tcl-deutschland.de/pdf/wartungspass

http://tcl-deutschland.de/pdf/einbaunachweis

http://tcl-deutschland.de/pdf/wartungsnachweis1

http://tcl-deutschland.de/pdf/wartungsnachweis2

http://tcl-deutschland.de/pdf/fehlercode

http://tcl-deutschland.de/pdf/reperaturanleitung

TCL

The Creative Life
