BEDIENUNGSANLEITUNG DR 273 Terris
Dallbladovsk Seite 1 Monag, 12. Jun 2017 12:11:13
Bedienungs- anleitung
TERRIS
Portables DAB Radio
Vertrieben durch:
Globaltronics GmbH & Co. KG
Domstraße 19
20095 Hamburg
www.gt-support.de
Inhaltsverzeichnis
-
Lieferumfang / Geräteteile 6
-
Herzlichen Dank für Ihr Vertrauen! ..... 8
-
Allgemein 9
-
Sicherheitshinweise 12
-
Aufstellen 17
-
Stromversorgung 18
-
Anschlüsse 19
-
Grundbedienung 21
-
DAB+ 24
9.1 Sender einstellen 24
9.2. Senderinformationen wechseln..... 26
9.3. Weitere DAB-Funktion 28
-
UKW-Radio 29
-
Wecker 32
11.1. Weckzeit stellen 32
11.2 Wecker ausschalten 34
11.3. Alarm ausschalten 35
11.4. Schlummerfunktion 35
-
Sonstige Funktionen 36
-
Reinigung 41
-
Problemlösungen 61
-
Problemösungen immateriellekträge 41
-
Entzorgen
-
Entsorgen 49
-
Technische Daten 45
-
Technische Daten 45
06.29-17 08:30

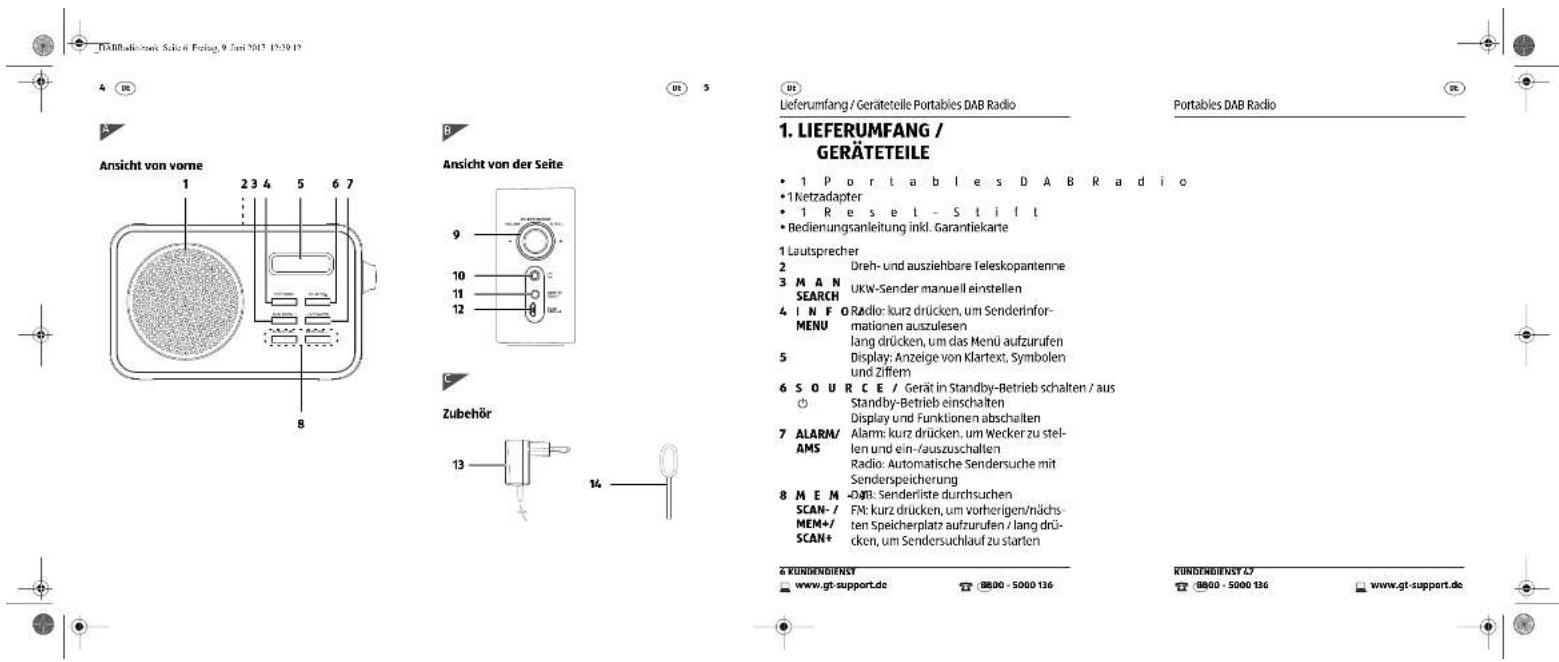

1. LIEFERUMFANG / GERÄTETEILE
• 1 Portables DAB Radio
•1 Netzadapter
• Redienungsanleitung inkl. Garantiekarte
1 Lautsprecher
2 Dreh- und ausziehbare Teleskopantenne
3 MAN UKW-Sender manuell einstellen
4 I N F O Radio: kurz drücken, um Senderinformationen auszulesen lang drücken, um das Menü aufzurufet
5 Display: Anzeige von Klartext, Symbole und Ziffem
6 SOURCE / Gerät in Standby-Betrieb schalten / aus Standby-Betrieb einschalten
Display und Funktionen abschalten
7 ALARM/AMS Alam: kurz drücken, um Wecker zu stellen und ein-/auszuschalten Radio: Automatische Sendersuche mit Senderspeicherung
8 M E M -DAB: Senderliste durchsuchen
SCAN-/ FM: kurz drücken, um vorherigen/nächs-
MEM+/ ten Speicherplatz aufzurufen / lang drü-
SCAN+ cken, um Sendersuchlauf zu starten
6 KUNDENDIENST
www.gt-support.de
8800-5000136
KUNDENDIENST 47
8800·5000136
www.gt-support.de
Portables DAB Radio
Bedienfeld / Display
9 S E L E Radio: Drehen, um Lautstärke einzustel-SNOOZE len
VOLUME Menü: Drücken, um Eingaben zu bestätigen / Drehen, um zwischen Menüeinträgen zu wechseln - / +
Alarm: Alarmwiederholung einschalten
10 Kopfhörer-Ausgang: Klinkenbuchse ∅ 3,5 mm
11 AUX-IN Eingang: Klinkenbuchse ∅ 3,5 mm
RESET Reset-Taste, mit Reset-Stift zu bedienen
12 5V —— Buchse Netzadapter 1000mA
13 Netzadapter
14 Reset-Stift
DE
Herzlichen Dank für Ihr Vertrauen! Portables DAB Radio
2. HERZLICHEN DANK FÜR IHR VERTRAUEN!
Wir gratulieren Ihnen zu Ihrem neuen Terris DAB Radio und sind überzeugt, dass Sie mit diesem modernen Gerät zufrieden sein werden.
Um eine stets optimale Funktion und Leistungsbereitschaft Ihres DAB Radios zu garantieren und um Ihre persönliche Sicherheit zu gewährleisten:
Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise!
| Artikel Portables DAB Radio | |
| Modell DR 273 | |
| Manual ID P05 | 1001046 / PE / 2017 |
| Hersteller Globaltronics GmbH & Co. KG Domstrasse 19 - 20095 Hamburg | |
| Web www.gt-support.de | |
Portables DAB Radio
DE
Allgemein
3. ALLGEMEIN
Aufbewahren des Handbuches
- Alle Tätigkeiten an und mit diesem Gerät dürfen nur so ausgeführt werden, wie sie in dieser Bedienungsanleitung beschrieben sind.
• Bewahren Sie diese Anleitung auf. - Falls Sie das Gerät einmal weitergeben, legen Sie bitte diese Bedienungsanleitung dazu.
Bestimmungsgemäßer Gebrauch
Dieses Gerät ist ...
... ein Gerät der Unterhaltungselektronik.
... zum Radioempfang von Ultrakurzwelle (UKW)-Radiosendern geeignet.
... zum drahtlosen Empfang von digitalen Radio-
sendern vorgesehen.
... zur Wiedergabe von Audiosignalen von externen Geräten über die AUX-Verbindung geeignet.
Das Gerät ist für den privaten Gebrauch konzipiert und nicht für die gewerbliche Nutzung geeignet. Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen. Eine andere Nutzung oder Modifikation ist vom bestimmungsgemäßen Gebrauch ausgeschlossen.
DE
Allgemein Portables DAB Radio
Auszeichnungen/Symbole
Falls erforderlich, finden Sie folgende Warnhinweise in dieser Bedienungsanleitung:
GEFAHR! Hohes Risiko: Missachtung der Warnung kann Schaden für Leib und Leben verursachen.
WARNUNG! Mittleres Risiko: Missachtung der Warnung kann Verletzungen oder schwere Sachschäden verursachen.
VORSICHT: Geringes Risiko: Missachtung der Warnung kann leichte Verletzungen oder Sachschäden verursachen.
HINWEIS: Sachverhalte und Besonderheiten, die im Umgang mit dem Gerät beachtet werden sollten.
Hinweise zur Konformitätserklärung
CE
Hiermit erklärt die Globaltronics GmbH & Co. KG, dass sich dieses Produkt in Übereinstimmung mit den grundlegenden Anforderungen und geltenden Vorschriften der RED 2014/53/EU, der EMV-Richtlinie 2014/30/EU, der ErP Richtlinie 2009/125/EG, der Niederspannungs-Richtlinie 2014/35/EU und der RoHS-Richtlinie 2011/65/EU befindet.
Die vollständige Konformitätserklärung und diese Bedienungsanleitung im PDF-Format finden Sie im Internet unter www.gt-support.de.
10 KUNDENDIENST
www.gt-support.de
0800 - 5000 136
DE
Portables DAB Radio
DE
Allgemein
Dieses Symbol kennzeichnet den Netzadapter als Gerät der Schutzklasse II. Geräte mit dieser Schutzklasse verfügen über eine verstärkte oder eine doppelte Isolierung.
Geräte mit diesem Zeichen dürfen nur im Haus (trockene Umgebung) betrieben werden.
Lesen Sie vor der ersten Inbetriebnahme diese Bedienungsanleitung gründlich durch und befolgen Sie vor allen Dingen die Sicherheitshinweise.
Typenschild
Das Typenschild mit den technischen Angaben befindet sich auf der Unterseite des Gerätes.
KUNDENDIENST 11
DE
www.gt-support.de
0800 - 5000.136
DE
Sicherheitshinweise Portables DAB Radio
4. SICHERHEITSHINWEISE
GEFAHR für Kinder und Personen mit Einschränkungen
- Verpackungsmaterial ist kein Kinderspielzeug. Kinder dürfen nicht mit den Kunststoffbeuteln spielen. Es besteht Erstickungsgefahr.
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber, sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
- Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
GEFAHR von Stromschlag durch Feuchtigkeit
- Schützen Sie das Gerät vor Feuchtigkeit, Tropf- oder Spritzwasser: Es besteht die Gefahr eines elektrischen Schlages. Stellen Sie zum Beispiel keine mit Flüssigkeiten gefüllten Vasen oder Ähnliches auf oder in die Nähe des Gerätes.
- Das Gerät ist nicht für den Betrieb in Räumen mit hoher Luftfeuchtigkeit (z. B. Badezimmer) ausge-
12 KUNDENDIENST
www.gt-support.de
0800 - 5000 136
DE
DE
Portables DAB Radio
Sicherheitshinweise
legt. Beachten Sie die in den technischen Daten angegebenen Umgebungsbedingungen.
- Vermeiden Sie das Eindringen von Fremdkörpern und Flüssigkeiten in das Gerät.
- Sollten Flüssigkeiten oder Fremdkörper in das Gerät gelangen, sofort den Netzadapter aus der Steckdose ziehen. Vor einer erneuten Inbetriebnahme das Gerät prüfen lassen.
GEFAHR durch Stromschlag
- Ziehen Sie bei Beschädigungen des Netzadapters oder des Gerätes sofort den Netzadapter aus der Steckdose.
- Benutzen Sie das Gerät nicht, wenn es sichtbare Beschädigungen am Gehäuse oder dem Netzadapter aufweist.
- Es ist nicht gestattet, Umbauten an dem Gerät vorzunehmen. Reparaturen am Gehäuse und am Netzadapter dürfen ausschließlich vom Service Center vorgenommen werden.
- Schließen Sie den Netzadapter nur an eine ordnungsgemäß installierte, gut zugängliche Steckdose an. Die Steckdose muss nach dem Anschließen weiterhin gut zugänglich sein.
- Verlegen Sie alle Kabel so, dass sie nicht zur Stolperfalle werden.
DABRadio.book Seite 14 Freitag, 12. Mai 2017 2:58 14
DE
Sicherheitshinweise Portables DAB Radio
- Achten Sie beim Aufstellen des Gerätes darauf, dass das Kabel des Netzadapters nicht eingeklemmt oder gequetscht wird. Halten Sie das Kabel des Netzadapters von heißen Oberflächen und scharfen Kanten fern.
- Um das Gerät vollständig vom Netz zu trennen, ziehen Sie den Netzadapter aus der Steckdose.
- Ziehen Sie den Netzadapter aus der Steckdose, ... ... wenn Sie das Gerät nicht benutzen, ... wenn Sie das Gerät reinigen wollen und ... bei Gewitter.
- Öffnen Sie niemals das Gehäuse des Gerätes, es beinhaltet keine zu wartenden Teile! Bei geöffnetem Gehäuse besteht Lebensgefahr durch elektrischen Schlag.
- Das Gerät ist nach dem Ausschalten nicht vom Netz getrennt.
BRANDGEFAHR
- Kerzen und andere offene Flammen müssen zu jeder Zeit von diesem Produkt ferngehalten werden, um das Ausbreiten von Feuer zu verhindern.
- Schützen Siedas Gerät vo gefahr. Wenn Sie das Gerät in einem Regal aufstel-
14 KUNDENDIENST
www.gt-support.de
0800 - 5000 136
DE
len, halten Sie an den Seiten einen Abstand von mindestens 10 cm ein.
GEFAHR durch integrierten Akku
- Setzen Sie das Gerät nicht direkter Sonne oder Hitze aus. Die Umgebungstemperatur soll +5 °C nicht unter- und +35 °C nicht überschreiten.
- Laden Sie den Akku ausschließlich mit dem Original-Zubehörteil (Netzadapter) auf.
- Wenn der Akku das Ende seiner Lebenszeit erreicht hat, muss das Gerät mit dem integrierten Akku fachgerecht entsorgt werden. Versuchen Sie nicht, den Akku auszubauen oder zu ersetzen.
- Der Akku darf nicht wiederverwendet oder auseinandergenommen werden.
- Sollte aus dem Akku Elektrolytlösung auslaufen, vermeiden Sie den Kontakt mit Augen, Schleimhäuten und Haut. Spülen Sie betroffene Stellen sofort mit reichlich klarem Wasser und suchen Sie einen Arzt auf. Die Elektrolytlösung kann Reizungen hervorrufen.
- Der Akku darf nicht kurzgeschlossen werden. Der Akku kann überhitzen und explodieren.
- Das Gerät darf nicht ins Feuer geworfen werden. Der Akku kann explodieren.
DE
Sicherheitshinweise Portables DAB Radio
WARNUNG vor Gehörverlust
- Das zu laute Hören von Musik über einen Ohr- oder Kopfhörer erzeugt übermäßigen Schalldruck und kann zum Verlust des Hörvermögens führen. Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke über Kopf- und Ohrhörer.
WARNUNG vor Sachschäden
- Wird das Gerät von einem kalten an einen warmen Ort gebracht, kann Kondensfeuchtigkeit im Gerät entstehen. Das Gerät einige Stunden ausgeschaltet lassen.
- Stellen Sie das Gerät auf eine stabile, ebene Oberfläche.
- Sorgen Sie für eine ausreichende Belüftung rund um das Gerät. Halten Sie zu allen Seiten einen Abstand von mindestens 10 cm ein. Bedecken Sie das Gerät nicht (z. B. durch Zeitschriften, Tischdecken, Vorhänge, usw.).
- Stellen Sie das Gerät so auf, dass kein direktes Sonnenlicht darauf fällt.
- Das Gerät ist mit rutschfesten Kunststofffüßen ausgestattet. Da Möbel mit einer Vielfalt von Lacken und Kunststoffen beschichtet sind und mit unterschiedlichen Pflegemitteln behandelt werden,
16 KUNDENDIENST
www.gt-support.de
0800 - 5000 136
DE
Portables DAB Radio
DE
Aufstellen
kann nicht völlig ausgeschlossen werden, dass manche dieser Stoffe Bestandteile enthalten, die die Kunststofffüße angreifen und aufweichen. Le- gen Sie ggf. eine rutschfeste Unterlage unter das Gerät.
- Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.
5. AUFSTELLEN
- Entfernen Sie alle Verpackungsteile vollständig.
- Stellen Sie das Gerät auf eine stabile, ebene Oberfläche.
- Setzen Sie das Gerät keiner extremen Hitze oder Feuchtigkeit aus.
- Entfernen Sie die Schutzfolie vom Display.
KUNDENDIENST 17
DE
www.gt-support.de
0800 - 5000.136
DE
Stromversorgung Portables DAB Radio
6. STROMVERSORGUNG
WARNUNG!
- Das DAB Radio darf ausschließlich mit dem im Lieferumfang vorhandenen Netzadapter geladen und betrieben werden.
HINWEISE:
- Der fest im DAB Radio eingebaute Akku muss beim ersten Ladevorgang mindestens 6 Stunden geladen werden. Danach verkürzt sich die Ladezeit auf ca. 3 bis 4 Stunden. - Kurz bevor der Akku entladen ist (Batterieanzeige ), erscheint Batteriestand gering im Display und das Gerät schaltet sich aus.
- Verbinden Sie den USB-Micro-B-Stecker des Netzadapters mit der Buchse 5V 1000mA am DAB Radio.
- Schließen Sie den Netzadapter an eine ordnungsgemäß installierte, gut zugängliche Steckdose an. Die Steckdose muss nach dem Anschließen weiterhin gut zugänglich sein.
- Trennen Sie nach dem Ladevorgang den Netzadapter vom DAB Radio (Batterieanzeige)
DE
Anschlüsse
Portables DAB Radio
7. ANSCHLÜSSE
VORSICHT: Achten Sie darauf, dass das DAB Radio und die anzuschließenden Geräte ausgeschaltet sind, bevor Sie sie anschließen. Lesen Sie auch die Bedienungsanleitungen der Geräte, die Sie anschließen wollen.
AUX IN
An der Klinkenbuchse des Stereo-Eingangs AUX-IN können Sie externe Abspielgeräte, z. B. einen MP3-Player, anschließen und den Lautsprecher des DAB Radios zur Wiedergabe nutzen.
- Verbinden Sie ein externes Abspielgerät mit der Buchse AUX-IN des DAB Radios.
- Drücken Sie wiederholt die Taste SOURCE/ , bis AUX im Display angezeigt wird.
- Starten Sie die Wiedergabe am Abspielgerät.
- Die Steuerung der Wiedergabe erfolgt über das externe Gerät. Die Lautstärke können Sie auch am DAB Radio durch Drehen des Knopfes VOLUME -/+ einstellen.
DABRadio_Text.fm Seite 20 Montag, 12. Juni 2017 10:01 10
DE
Anschlüsse Portables DAB Radio
Kopfhörer anschließen
WARNUNG! Das zu laute Hören von Musik über einen Ohr- oder Kopfhörer kann zum Verlust des Hörvermögens führen. Beugen Sie Gesundheitsschäden vor und vermeiden Sie dauerhaftes Hören mit hoher Lautstärke über Kopf- und Ohrhörer.
- Stellen Sie durch Drehen des Knopfes VOLUME - die niedrigste Lautstärke ein.
- Stecken Sie den Klinkenstecker des Kopf- oder Ohrhörers in den Kopfhörerausgang am Gerät. Der interne Lautsprecher des DAB Radios ist nun abgeschaltet.
- Stellen Sie die gewünschte Lautstärke ein.
20 KUNDENDIENST
www.gt-support.de
0800 - 5000 136
DE
Gerät ein-/in Standby/ausschalten
- Drücken Sie ca. 3 Sekunden die Taste SOURCE/ , ⏻ um das ausgeschaltete Gerät einzuschalten. Es befindet sich in der zuletzt gewählten Betriebsart.
- Drücken Sie ca. 2 Sekunden die Taste SOURCE/ , ⏻ um das Gerät in Standby-Betrieb zu schalten. Im Display werden die Uhrzeit, das Datum, die Batterieanzeige und ggf. ein gesetzter Alarm angezeigt.
- Drücken Sie im Standby-Betrieb ... ... kurz die Taste SOURCE/ ,um das Gerät aus dem Standby-Betrieb einzuschalten. ... ca. 2 Sekunden die Taste SOURCE/ ,um das Display und die Gerätefunktionen abzuschalten. Im Display erscheint kurz Ausschalten bevor es erlischt.
- Um das Gerät vom Netz zu trennen, ziehen Sie den Netzadapter aus der Steckdose.
Betriebsart wählen
- Drücken Sie bei eingeschaltetem Gerät die Taste SOURCE/ zum zwischen den verschiedenen Betriebsarten FM(Radio), DAB(Digitalradio) und AUX (AUX) umzuschalten.
DE
Grundbedienung Portables DAB Radio
Lautstärke einstellen
- Regeln Sie die Lautstärke durch Drehen des Knopfes VOLUME -/+
Uhr und Datum stellen
HINWEISE:
- Bitte beachten Sie, dass sich Uhrzeit und Datum automatisch stellen, wenn im Radiobetrieb ein Sender gewählt wird, der diese Informationen ausstrahlt. - Erfolgt im Einstellmodus für ca. 30 Sekunden keine Einstellung, wird das Einstellmenü verlassen. Das Display zeigt die Uhrzeit an. Bis dahin erfolgte Einstellungen werden nicht gespeichert.
- Das Gerät muss eingeschaltet sein. Drücken Sie gegebenenfalls die Taste SOURCE/ Cum das Gerät aus dem Standby-Betrieb einzuschalten.
- Drücken Sie ca. 3 Sekunden die Taste INFO/MENU.
erscheint im Display. - Drücken Sie den Knopf SELECT/SNOOZE.
- Drehen Sie den Knopf SELECT/SNOOZE, bis
im Display erscheint. - Drücken Sie den Knopf SELECT/SNOOZE. Die Stundenanzeige blinkt.
- Durch Drehen des Knopfes SELECT/SNOOZE stellen Sie die Stunden ein.
22 KUNDENDIENST
www.gt-support.de
0800 - 5000 136
DE
DE
Portables DAB Radio
Grundbedienung
- Drücken Sie den Knopf SELECT/SNOOZE. Die Minutenanzeige blinkt.
- Durch Drehen des Knopfes SELECT/SNOOZE stellen Sie die Minuten ein.
- Drücken Sie den Knopf SELECT/SNOOZE. Die Datumsanzeige blinkt.
- Durch Drehen des Knopfes SELECT/SNOOZE stellen Sie die Tage ein.
- Drücken Sie den Knopf SELECT/SNOOZE. Die Monatsanzeige blinkt.
- Durch Drehen des Knopfes SELECT/SNOOZE stellen Sie die Monate ein.
- Drücken Sie den Knopf SELECT/SNOOZE. Die Jahreszahl blinkt.
- Durch Drehen des Knopfes SELECT/SNOOZE stellen Sie die Jahre ein.
- Drücken Sie den Knopf SELECT/SNOOZE und Zeit/Datum Gespeichert erscheint kurz im Display. Datum und Uhrzeit sind nun gespeichert.
DABRadio.book Seite 24 Freitag, 12. Mai 2017 2:58 14
DE
DAB+ Portables DAB Radio
9. DAB+
Digital Audio Broadcasting (DAB) ist ein digitaler Übertragungsstandard für den terrestrischen Empfang vom Digitalradio. Das "+" steht dabei für die moderne Übertragung in bester Tonqualität, die zudem Platz lässt für programmbegleitende Zusatzinformationen, wie z. B. Titel und Interpret, Name der Sendung oder Senderinformationen.
9.1 SENDER EINSTELLEN
- Drücken Sie ggf. die Taste SOURCE/ , um das Gerät aus dem Standby-Betrieb einzuschalten.
- Drücken Sie ggf. wiederholt die Taste SOURCE/ , um auf DAB umzuschalten. Beim ersten Einschalten startet ein Suchlauf. Am Ende des Suchlaufs wird ein Sender gespielt. Wenn schon ein Suchlauf durchgeführt wurde, wird der zuletzt gespielte Sender gespielt.
24 KUNDENDIENST
www.gt-support.de
0800 - 5000 136
DE
Portables DAB Radio
DE DAB+
Automatische Sendersuche
Die automatische Sendersuche sucht die empfangbaren Frequenz-Blöcke ab.
- Drücken und halten Sie die Taste ALARM/AMS, bis Suchlauf... im Display erscheint. Nach Abschluss des Suchlaufs startet die Wiedergabe beim ersten Sender der alphabetische Sortierung.
Empfang verbessern
- Ziehen Sie die Teleskopantenne ganz aus.
- Probieren Sie verschiedene Positionen aus, um die Empfangsqualität zu verbessern und verändern Sie ggf. den Standort des Gerätes.
DAB-Sender aufrufen
- Um einen anderen Sender aufzurufen, drücken Sie die Taste MEM-/SCAN- oder MEM+/SCAN+. In der oberen Displayzeile erscheint Senderliste und darunter der neue Sender. Halten Sie die Taste MEM-/SCAN- oder MEM+/SCAN+ gedrückt, um den Inhalt der Senderliste schnell zu durchsuchen.
- Drücken Sie den Knopf SELECT/SNOOZE. Der gewählte Sender wird gespielt.
Um direkt zum nächsten Sender zu wechseln, ohne SELECT/SNOOZE drücken zu müssen, stellen Sie im Menü die Funktion Autoscanauf An.
KUNDENDIENST 25
DE
www.gt-support.de
0800 - 5000.136
DABRadio.book Seite 26 Freitag, 12. Mai 2017 2:58 14
DE
DAB+ Portables DAB Radio
- Drücken Sie ca. 3 Sekunden die Taste INFO/MENU.
erscheint im Display. - Drücken Sie den Knopf SELECT/SNOOZE.
erscheint im Display. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE . Bestätigen Sie durch Drücken des Knopfes SELECT/SNOOZE.
9.2 SENDERINFORMATIONEN WECHSELN
Im Display werden Zusatzinformationen eingeblendet. Diese Informationen werden von den Radiosendern übertragen. Es ist möglich, dass die Anzahl der Informationen von Sender zu Sender unterschiedlich ist.
- Drücken Sie INFO/MENU, um die Informationen zu wechseln. Es werden folgende Informationen eingebendet:
26 KUNDENDIENST
www.gt-support.de
0800 - 5000 136
DE
Portables DAB Radio
DE
DAB+
| DLS (Dynamic Label Segment) | als Text werden eingeblendet: z. B. Name der Sendung, Titel, Interpret, Programmhinweise |
| Signalstärke | Je mehr Kästen ausgefüllt sind, desto stärker ist das Signal. Gutes Hilfsmittel beim Ausrichten der Antenne oder beim Platzieren des Gerätes. |
| Programmtyp / PTY | Zeigt ggf. zu welchem Pro-grammtyp der Sender gehört z. B. Sport, News usw. |
| Multiplex Name | Im digitalen Radio werden Sen-der zu Einheiten gebündelt. Diese Einheiten heißen Multiplex (z. B. DRN Hamburg). |
| Frequenz | Der Block und die Frequenz in Megahertz werden angezeigt. |
| Signalfehler: | Es wird die Fehlerrate angezeigt. Je niedriger die Ziffer, desto be- ser der Empfang. |
| xxkbps / DAB+ | Anzeige der Bitrate. Nachrichten und Sprachsendungen haben in der Regel eine niedrigere Bitrate als Musiksendungen. |
| Stunden:Minuten | Uhrzeit |
| Tage-Monate-Jahr | Datum |
DABRadio.book Seite 28 Freitag, 12. Mai 2017 2:58 14
DE
DAB+ Portables DAB Radio
9.3 WEITERE DAB-FUNKTION
- DRC: Die Funktion DRC sorgt dafür, dass leise Passagen etwas lauter wiedergegeben werden.
- Drücken Sie ca. 3 Sekunden die Taste INFO/MENU.
erscheint im Display. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
, und . - Drücken Sie den Knopf SELECT/SNOOZE, um die gewählte Einstellung zu bestätigen.
- Um das Menü zu verlassen drücken Sie ggf. wiederholt die Taste INFO/MENU.
Portables DAB Radio
UKW-Radio
10. UKW-RADIO
- Drücken Sie ggf. die Taste SOURCE/ , um das Gerät aus dem Standby-Betrieb einzuschalten.
- Drücken Sie ggf. wiederholt die Taste SOURCE/ , ⏻ um auf FM(Radio) umzuschalten.
Empfang verbessern
- Ziehen Sie die Teleskopantenne ganz aus.
- Probieren Sie verschiedene Positionen aus, um die Empfangsqualität zu verbessern und verändern Sie ggf. den Standort des Gerätes.
Automatische Sendersuche
- Drücken Sie ca. 2 Sekunden die Taste MEM-/SCAN- oder MEM+/SCAN+, um einen automatischen Sendersuchlauf zu starten, der bei dem nächsten Sender mit ausreichend starkem Signal endet.
Automatische Sendersuche mit Sender- speicherung
Die automatische Sendersuche mit Senderspeicherung durchsucht einmal das Frequenzband und speichert automatisch die ersten 30 Sender mit ausreichendem Empfang.
- Wählen Sie mit der Taste SOURCE/ die Betriebsart FM(Radio).
KUNDENDIENST 29
www.gt-support.de
0800 - 5000.136
DE
UKW-Radio Portables DAB Radio
- Drücken Sie ca. 2 Sekunden die Taste ALARM/AMS, bis sich die Anzeige der Frequenz im Display ändert. Die Sendersuche beginnt bei der gewählten Frequenz und die ersten 30 gefundenen Sender werden automatisch mit aufsteigender Frequenz auf den Programmplätzen 1 bis 30 gespeichert. Der Sender auf dem ersten Programmplatz wird nach Beenden des Suchlaufs automatisch wiedergegeben.
Sender manuell einstellen
- Drücken Sie die Taste MAN SEARCH. FM Fein erscheint im Display.
- Drehen Sie den Knopf SELECT/SNOOZE, um die Frequenz in Schritten von 0,05 MHz zu ändern. Die Frequenz wird im Display angezeigt.
Stereo/Mono-Umschaltung für Kopfhörer
Bei Sendern mit geringer oder schwankender Sendeleistung kann mit einer Umstellung von Stereo- auf Monoempfang die Empfangsqualität verbessert werden.
- Drücken Sie ca. 3 Sekunden die Taste INFO/MENU.
erscheint im Display. - Drücken Sie den Knopf SELECT/SNOOZE.
erscheint im Display. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
Portables DAB Radio
Wählen Sie
Gespeicherte Sender aufrufen
- Um einen gespeicherten Sender aufzurufen, drücken Sie kurz die Taste MEM-/SCAN- oder MEM+/SCAN+. Der aktuelle Programmplatz wird kurz angezeigt z. B. P01.
DE
Wecker Portables DAB Radio
11. WECKER
Sie können für Ihr Portables DAB Radio zwei verschiedene Alarmzeiten einstellen, zu denen Sie sich jeweils entweder durch einen Alarmton oder durch DAB-/UKW-Radio wecken lassen können.
HINWEIS: Vor dem Stellen der Weckzeit muss die Uhrzeit richtig eingestellt sein.
11.1 WECKZEIT STELLEN
- Drücken Sie kurz die Taste ALARM/AMS. Einst. Wecker 1 erscheint im Display. Nach ca. 3 Sekunden erscheint Assist. Wecker 1 Startzeitim Display und die Stundenanzeige blinkt.
- Wählen Sie durch Drehen des Knopfes SELECT/SNOOZE die Stunden und bestätigen Sie durch Drücken des Knopfes SELECT/SNOOZE. Die Minutenanzeige blinkt.
- Wählen Sie durch Drehen des Knopfes SELECT/SNOOZE die Minuten und bestätigen Sie durch Drücken des Knopfes SELECT/SNOOZE. Dauer erscheint im Display und die Anzeige für die Alarmdauer blinkt.
- Wählen Sie durch Drehen des Knopfes SELECT/ SNOOZE die Alarmdauer (15, 30, 45, 60, 90 Minuten) und bestätigen Sie durch Drücken des
DE
Wecker
Portables DAB Radio
Knopfes SELECT/SNOOZE. Quelle erscheint im Display und die Anzeige für die Alarmquelle blinkt.
- Wählen Sie durch Drehen des Knopfes SELECT/ SNOOZE die Alarmquelle (DAB, FM, Summer) und bestätigen Sie durch Drücken des Knopfes SELECT/ SNOOZE.
DAB und FM : Zuletzt gehörtblinkt im Display. Bestätigen Sie durch Drücken des Knopfes SELECT/SNOOZE.
Die Anzeige für die Alarmwiederholung erscheint im Display.
- Wählen Sie durch Drehen des Knopfes SELECT/SNOOZE die Alarmwiederholung (Täglich, Werktage, Wochenende, Einmal) und bestätigen Sie durch Drücken des Knopfes SELECT/SNOOZE.
Einmal: Geben Sie durch Drehen und Drücken des Knopfes SELECT/SNOOZE das Datum ein und bestätigen Sie durch Drücken des Knopfes SELECT/SNOOZE.
Die Anzeige für die Lautstärke erscheint im Display.
-
Wählen Sie durch Drehen des Knopfes SELECT/SNOOZE die Lautstärke und bestätigen Sie durch Drücken des Knopfes SELECT/SNOOZE. Die Anzeige für das Ein-/Abschalten des Alarms erscheint im Display.
-
Wählen Sie durch Drehen des Knopfes SELECT/ SNOOZE Wecker Ein oder Aus. Bestätigen Sie durch Drücken des Knopfes SELECT/SNOOZE und Wecker
DE
Wecker Portables DAB Radio
Gespeichert oder Wecker Nicht gesichert erscheint im Display. Ist der Alarm aktiviert, erscheint das Alarmsymbol 🚙️ und Alarm 1 und/oder 2 im Display.
HINWEISE:
- Drücken 2x kurz hintereinander die Taste ALARM/AMS, um den zweiten Wecker einzustellen.
- Wenn der Radiobetrieb als Alarm gewählt wurde, werden Sie mit dem zuletzt gewählten Sender ge- weckt.
- Wenn Sie während der Programmierung des Alarms ca. 30 Sekunden keine Taste drücken, werden die bis dahin getätigten Einstellungen gelöscht.
11.2 WECKER AUSSCHALTEN
- Drücken Sie ggf. die Taste SOURCE/ , um das Gerät in den Standby-Betrieb zu schalten.
- Drücken Sie ca. 4 Sekunden die Taste ALARM/AMS. Der Wecker ist nun ausgeschaltet.
34 KUNDENDIENST
www.gt-support.de
0800 - 5000 136
DE
Portables DAB Radio
DE
Wecker
- Wenn der Alarm zur eingestellten Zeit ertönt, drücken Sie eine der Tasten auf der Gerätevorderseite. Der Alarm verstummt und die Einstellungen bleiben aktiviert.
11.4 SCHLUMMERFUNKTION
- Wenn der Alarm zur eingestellten Zeit ertönt, drücken Sie den Knopf SELECT/SNOOZE um das Wecken (durch Alarmton oder Radio) zu unterbrechen. Schlummern und eine ablaufende Zeit erscheinen im Display.
- Durch wiederholtes Drücken des Knopfes SELECT/ SNOOZE stellen Sie die Schlummerzeit ein (5, 10, 20, 25, 30 Minuten, Aus).
- Sie können die Schlummerfunktion durch Drücken der Taste SOURCE/ beenden.
DE
Sonstige Funktionen Portables DAB Radio
12. SONSTIGE FUNKTIONEN
HINWEIS: Drücken Sie ggf. wiederholt die Taste INFO/MENU, um das Menü zu verlassen.
Sprache einstellen
Sie können die Menüsprache ändern.
- Drücken Sie ggf. die Taste SOURCE/ , um das Gerät aus dem Standby-Betrieb einzuschalten.
- Drücken Sie ca. 3 Sekunden die Taste INFO/MENU.
erscheint im Display. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE die gewünschte Sprache
, , oder . - Drücken Sie den Knopf SELECT/SNOOZE, um die Einstellung zu speichern.
Werkseinstellungen
Sie können das DAB Radio z. B. bei Störungen auf die Werkseinstellung zurücksetzen.
- Drücken Sie ggf. die Taste SOURCE/ , um das Gerät aus dem Standby-Betrieb einzuschalten.
DE
Portables DAB Radio
Sonstige Funktionen
- Drücken Sie ca. 3 Sekunden die Taste INFO/MENU.
erscheint im Display. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
oder . - Drücken Sie den Knopf SELECT/SNOOZE, um die Einstellung zu speichern. Bei erfolgreichem Zurücksetzen erscheint Neustart im Display und das Gerät beginnt mit einem Suchlauf in der Betriebsart DAB.
Software (SW)-Version
So lesen Sie die Software-Version der DAB Radio aus:
- Drücken Sie ggf. die Taste SOURCE/ , um das Gerät aus dem Standby-Betrieb einzuschalten.
- Drücken Sie ca. 3 Sekunden die Taste INFO/MENU.
erscheint im Display. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
. - Drücken Sie den Knopf und lesen Sie die Versionsnummer ab.
DE
Sonstige Funktionen Portables DAB Radio
Displayhelligkeit
Die Helligkeit des Display kann in 4 Stufen eingestellt werden.
- Drücken Sie ggf. die Taste SOURCE/ , um das Gerät aus dem Standby-Betrieb einzuschalten.
- Drücken Sie ca. 3 Sekunden die Taste INFO/MENU.
erscheint im Display. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
, , oder . - Drücken Sie den Knopf SELECT/SNOOZE, um die Einstellung zu speichern.
Displayhelligkeit automatisch herunterschalten
Die Displayhelligkeit schaltet sich automatisch einige Zeit nach dem letzten Tastendruck herunter:
- nach 20 Sekunden wird die Helligkeit um ein Viertel gedimmt
-
nach 2 Minuten wird die Helligkeit um die Hälfte gedimmt
-
Drücken Sie ggf. die Taste SOURCE/ , um das Gerät aus dem Standby-Betrieb einzuschalten.
DE
Portables DAB Radio
Sonstige Funktionen
- Drücken Sie ca. 3 Sekunden die Taste INFO/MENU.
erscheint im Display. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
. - Drücken Sie den Knopf SELECT/SNOOZE. Auto aus erscheint im Display. Wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
oder . - Drücken Sie den Knopf SELECT/SNOOZE, um die Einstellung zu speichern.
Sleeptimer
Das Gerät schaltet sich mit dem Sleeptimer nach einer voreingestellten Zeit in den Standby-Betrieb.
- Drücken Sie ggf. die Taste SOURCE/ , um das Gerät aus dem Standby-Betrieb einzuschalten.
- Drücken Sie ca. 3 Sekunden die Taste INFO/MENU.
erscheint im Display. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
, <15 minuten>, <30 minuten>, <45 minuten>, <60 minuten>, <75 minuten> oder <90 minuten>.
DE
Sonstige Funktionen Portables DAB Radio
- Drücken Sie den Knopf SELECT/SNOOZE, um die Einstellung zu speichern. Wenn Sie das Menü verlassen wird die Restzeit vor dem Ausschalten in den Standby-Betrieb im Display angezeigt.
Uhrzeit update einstellen
Sie können einstellen, ob sich Datum und Uhrzeit automatisch über DAB und/oder Radio synchronisieren, oder ob Sie diese Funktion deaktivieren wollen. Dies kann sinnvoll sein, wenn Sie sich z. B. in einer anderen Zeitzone befinden und die Uhrzeit manuell einstellen.
- Drücken Sie ggf. die Taste SOURCE/ , um das Gerät aus dem Standby-Betrieb einzuschalten.
- Drücken Sie ca. 3 Sekunden die Taste INFO/MENU.
erscheint im Display. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
. - Drücken Sie den Knopf SELECT/SNOOZE und wählen Sie durch Drehen des Knopfes SELECT/SNOOZE
, <über DAB>, <über FM> oder . - Drücken Sie den Knopf SELECT/SNOOZE, um die Einstellung zu speichern.
DABRadio.book Seite 41 Freitag, 12. Mai 2017 2:58 14
Portables DAB Radio
DE
Reinigung
13. REINIGUNG
Für die Reinigung verwenden Sie ein trockenes, weiches Tuch. Verwenden Sie keine ätzenden oder scheuernden Reinigungsmittel. Diese könnten die Oberfläche des Gerätes beschädigen.
14. PROBLEMLÖSUNGEN
Sollte Ihr Gerät einmal nicht wie gewünscht funktionieren, gehen Sie bitte erst diese Checkliste durch. Vielleicht ist es nur ein kleines Problem, das Sie selbst beheben können.
GEFAHR! Versuchen Sie auf keinen Fall, das Gerät selbstständig zu reparieren.
KUNDENDIENST 41
DE
www.gt-support.de 0800-5000136
DE
Problemlösungen Portables DAB Radio
Wenn Sie den Fehler nicht beheben können, wenden Sie sich an unser Service Center.
| Fehler | Mögliche Ursachen / Maßnahmen |
| Das Gerät lässt sich nicht einschalten. | Sind Netzadapter und USB-Micro-B-Stecker richtig ange-schlossen?Überprüfen Sie den Anschluss. |
| Akkubetrieb: Ist der Akku leer? | |
| Kein Ton | Ist die richtige Betriebsart gewählt? |
| Sind angeschlossene Geräte eingeschaltet (z. B. MP3-Player)? | |
| Ist die Lautstärke am Abspielge-rät zu niedrig eingestellt? | |
| Wurde die Wiedergabe unter-brochen? | |
| Schlechter Radioempfang | Ist die Teleskopantenne ganz ausgezogen und richtig aus-gerichtet? |
| DAB-Sender wird angezeigt, aber nicht gespielt. | Sendersuchlauf durchführen. |
Portables DAB Radio
Problemlösungen
| Fehler | Mögliche Ursachen / Maßnahmen |
| Gerät reagiert nicht auf Tasten-druck | Stecken und Drücken Sie den Reset-Stift in die Buchse AUX-IN RESET. Das Gerät schaltet sich aus. Drücken Sie ca. 3 Sekunden die Taste SOURCE/ m das Gerät einzuschalten. |
DABRadio.book Seite 44 Freitag, 12. Mai 2017 2:58 14
DE
Entsorgen Portables DAB Radio
15. ENTSORGEN
Der in diesem Gerät integrierte Akku darf nicht in den Hausmüll. Das Gerät muss mit dem eingebauten Akku fachgerecht entsorgt werden.
Die Verpackung bewahren Sie nach Möglichkeit bis zum Ablauf der Garantiezeit auf. Danach entsorgen Sie sie bitte umweltgerecht.
Das Gerät muss – gemäß der Entsorgungsrichtlinie 2012/19/EU – einer geordneten Entsorgung zugeführt werden. Kunststoffe und Elektronikteile müssen einer Wiederverwertung zugeführt werden.
Erkundigen Sie sich bei Ihrer zuständigen Entsorgungsstelle.
Li-Ionen
44 KUNDENDIENST
www.gt-support.de
0800 - 5000 136
DE
| Elektrische Daten | |
| Netzadapter: | Modell-Nr.: KA0601A-0501000EUSEingang: 100 - 240 V ~ 50/60 Hz0,2 A Max.Ausgang: 5 V 1A Schutzklasse: II ☐ |
| Akku: Lithium-Ionen | n, 3,7 V, 1800 mAh(nicht austauschbar) |
| Ton | |
| Audioausgangs-leistung: 1x 3 W (RMS) | |
| System | |
| UKW (FM): 87,5 - 108 MHz | |
| DAB: 174,928 - 239,200 MHz | |
| Anschlüsse | |
| AUX IN:Kopfhörer 📞: | Eingang: 1x ∅ 3,5 mm Klinken-buchseAusgang: 1x ∅ 3,5 mm Klinken-buchse |
| Allgemeines | |
| Abmessungen(B x T x H): ca. 153 x | 47 x 94 mm |
| Gewicht: ca. 345 g | |
DABRadio.book Seite 46 Freitag, 12. Mai 2017 2:58 14
DE
Technische Daten Portables DAB Radio
| Umgebungsbedingungen: | Betriebstemperatur: 5 °C – 35 °CLuftfeuchtigkeit: 40 % bis 80 % relativ |
Technische Änderungen vorbehalten.
46 KUNDENDIENST
www.gt-support.de 0800 - 5000 136 DE
