Produkttyp	Wäschetrockner
Marke	Bauknecht
Modell	TRAK 6460/1
Abmessungen (Breite x Höhe x Tiefe)	600 mm x 850 mm x 560 mm (Mindestanforderungen für Einbau)
Stromanschluss	230 V / 16 A (gemäß Typenschild)
Leistungsaufnahme	ca. 2000 W (Schätzung)
Trocknungssystem	Ablufttrockner
Programme	Baumwolle (Bügeltrocken/Schranktrocken), Pflegeleicht, Feine Wäsche, Zeitprogramme
Zusatzfunktionen	Start/Pause, Zeitvorwahl, Schonen (für kleine Beladungen)
Trommelvolumen	ca. 100 Liter (geschätzt)
Flusensieb	Nach jedem Trockenvorgang reinigen, herausnehmbar
Abluftanschluss	Außendurchmesser 100 mm, max. Länge 3 m mit zwei Bögen
Installation auf Waschmaschine	Möglich mit Zubehörsatz AMH 752
Türanschlag wechselbar	Ja, Anleitung in der Bedienungsanleitung
Kindersicherheit	Kinder dürfen nicht mit dem Gerät spielen; Netzstecker ziehen vor Wartung
Energiespartipps	Volle Beladung, hohe Schleuderdrehzahl, Flusensieb reinigen, kühler Raum
Wartung & Reinigung	Flusensieb nach jedem Gebrauch reinigen; Gehäuse mit feuchtem Tuch und neutralem Reinigungsmittel
Reparatur & Ersatzteile	Netzkabel nur durch Fachpersonal; Zubehörsätze AMH 577, AMH 869 erhältlich
Kundendienst	Servicenummer auf Typenschild bei geöffneter Tür rechts
Umweltgerechte Entsorgung	Netzkabel durchtrennen; entsprechend lokaler Vorschriften entsorgen

Häufig gestellte Fragen - TRAK 6460/1 BAUKNECHT

Warum startet der Trockner nicht?

Überprüfen Sie, ob der Netzstecker eingesteckt ist, die Sicherung intakt ist, die Tür richtig geschlossen ist und ein Programm gewählt wurde. Nach einem Stromausfall drücken Sie die Start-Taste.

Warum dauert der Trockenvorgang zu lange oder die Wäsche ist nicht richtig trocken?

Mögliche Ursachen: falsches Programm, zu nasse Wäsche (Schleuderdrehzahl unter 800 U/min), verschmutztes Flusensieb. Reinigen Sie das Flusensieb und wählen Sie ein passendes Programm.

Was bedeutet die leuchtende Flusensiebanzeige?

Die Anzeige signalisiert, dass das Flusensieb gereinigt werden muss oder der Abluftschlauch blockiert ist. Reinigen Sie das Sieb und prüfen Sie den Schlauch auf Verstopfungen.

Wie reinige ich das Flusensieb?

Öffnen Sie die Tür, ziehen Sie das Sieb nach oben heraus, entfernen Sie die Flusen mit einer weichen Bürste oder den Fingern und schieben Sie es wieder vollständig ein. Wischen Sie auch die Türdichtung ab.

Kann ich den Türanschlag wechseln?

Ja, das ist möglich. Ziehen Sie den Netzstecker, drehen Sie den Kontaktstift, lösen Sie die Scharnierschrauben, entnehmen Sie die Tür und setzen Sie sie auf der gewünschten Seite wieder ein. Beachten Sie die Anleitung.

Wie schließe ich den Abluftschlauch an?

Kippen Sie den Trockner auf die Seite, drücken Sie den Adapter in den Schlauch, schließen Sie ihn unter dem Trockner an und befestigen Sie ihn mit Klemmen. Führen Sie den Schlauch ins Freie (max. 3 m Länge, Innendurchmesser 100 mm).

Kann der Trockner auf eine Waschmaschine gestellt werden?

Ja, mit dem optionalen Zubehörsatz AMH 752. Stellen Sie sicher, dass der Abluftschlauch nicht eingeklemmt wird und waagerecht oder nach oben verläuft.

Wie kann ich Energie sparen?

Trocknen Sie immer volle Beladungen, nutzen Sie die maximale Schleuderdrehzahl der Waschmaschine, reinigen Sie das Flusensieb nach jedem Vorgang, stellen Sie den Trockner in einen kühlen Raum (15–20 °C) und wählen Sie das passende Programm.

Ist der Trockner kindersicher?

Kinder dürfen nicht mit dem Gerät spielen. Vor Wartungsarbeiten immer den Netzstecker ziehen. Der Programm-/Zeitwahlschalter sollte nach Gebrauch auf 0 gestellt werden, um versehentliches Einschalten zu vermeiden.

Wie erreiche ich den Kundendienst?

Notieren Sie die Störungsbeschreibung, Typbezeichnung, Modell und die Servicenummer (auf dem Typenschild bei geöffneter Tür rechts). Kontaktieren Sie den Kundendienst unter der auf dem Typenschild angegebenen Nummer.

BEDIENUNGSANLEITUNG TRAK 6460/1 BAUKNECHT

Vorbereiten der Wäsche

Auswahl des Programms und der

Zusatzfunktionen

Starten und Ausführen eines Programms

Wechseln eines Programms

Unterbrechen eines Programms

Tägliche Wartung und Reinigung

Bedienungsanleitung

Heft

Vor dem ersten GebrauchU/UAnschlüsse

Allgemeine Hinweise und Ratschläge

Beschreibung des Trockners

Anschluss des Abluftschlauchs

Wechseln des Türanschlags

Erst einmal selbst prüfen/UKundendienst

Vor dem ersten Gebrauch / Anschlüsse

1. Auspacken und überprüfen

• Nach dem Auspacken versichern Sie sich, dass das Gerät keine Transportschäden aufweist. Im Zweifelsfall das Gerät nicht anschließen. Wenden Sie sich an den Kundendienst oder den örtlichen Fachhändler.
• Das Verpackungsmaterial (Plastikbeutel; Polystyrol usw.) außerhalb der Reichweite von Kindern aufbewahren, da es eine mögliche Gefahrenquelle darstellen kann.

2. Elektrischer Anschluss

• Der elektrische Anschluss muss nach der Installationsanleitung des Herstellers und gemäß den üblichen Sicherheitsvorschriften von Fachpersonal vorgenommen werden.
• Der elektrische Anschluss muss in Einklang mit den örtlichen Vorschriften ausgeführt werden.
• Angaben über die zulässige Betriebsspannung, die Leistungsaufnahme und die erforderliche Absicherung finden Sie auf dem rückseitig angebrachten Typenschild.
• Der Hersteller übernimmt keine Haftung für infolge unsachgemäßer Behandlung entstandene Personen- oder Sachschäden.
• Der Trockner muss gemäß den gesetzlichen Bestimmungen geerdet werden.
• Keine Verlängerungskabel oder Mehrfachstecker verwenden.
  • Vor Wartungsarbeiten am Gerät Netzstecker ziehen.

• Geräte mit Transportschäden nicht in Betrieb nehmen. Wenden Sie sich an eine unserer Kundendienststellen.

• Das Netzkabel darf nur durch ein Original-Kabel von einem Fachmann ersetzt werden. Die Netzanschlussleitung darf nur vom Fachmann ersetzt werden.

• Nach dem Aufstellen muss der Netzstecker zugänglich sein, oder beide Phasen müssen mit einem Schalter unterbrochen werden können.

3. Installation

• Den Trockner nicht in Räumen anschließen, in denen er extremen Bedingungen ausgesetzt sein kann. Das sind zum Beispiel: schlechte Lüftung, Temperaturen um den Gefrierpunkt oder über 35 °C.
  • Die Schutzfolie vom Bedienfeld abziehen.

Stabilität:

Bei der Aufstellung muss der Trockner mit den beiden Füßen waagerecht ausgerichtet werden. Mit einer Wasserwaage kontrollieren.

Einbau des Trockners

• Aus Sicherheitsgründen keinesfalls die Arbeitsfläche abnehmen.
- Schließen Sie den Trockner an ein externes Entlüftungssystem an, um zu verhindern, dass durch die fortlaufende Dampfentwicklung das Mobiliar beschädigt wird.

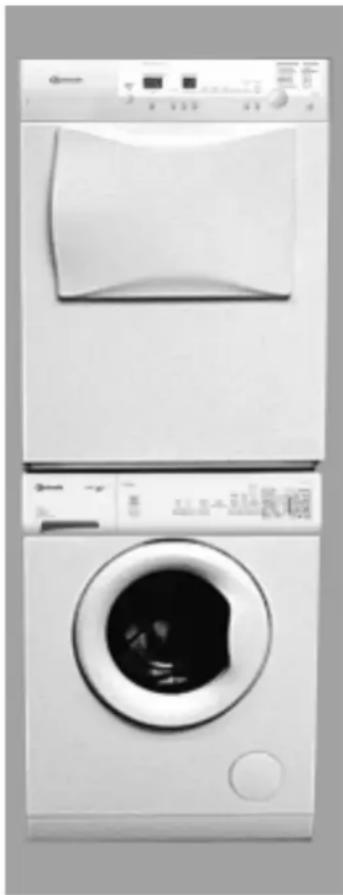

Wasch-Trockensäule

Der Trockner kann auf eine Frontlader-Waschmaschine aufgesetzt werden.

Hierzu den bei Ihrem Fachhändler erhältlichen Zubehörsatz AMH 752 verwenden.

Mindestabmessungen des Gehäuses:

Breite: 600 mm

Höhe: 850 mm

Tiefe: 560 mm

Allgemeine Hinweise und Ratschläge

1. Verpackung

Die Verpackung besteht aus 100% Recycling-fähigem Material und ist daher mit dem Recycling-Symbol gekennzeichnet.

2. Energiespartipps

• Immer volle Beladung trocknen: Abhängig von Wäscheart und Programm/Trockenzeit.
• Vorzugsweise immer die maximal zulässige Schleuderdrehzahl der Waschmaschine nutzen, da eine mechanische Entwässerung weniger Energie benötigt
  • Das Flusensieb nach jedem Trockenvorgang säubern.
• Den Trockner in einem kühlen Raum (Temperatur zwischen 15°C und 20°C) aufstellen. Bei höheren Temperaturen für ausreichende Belüftung sorgen.
• Immer das geeignete Programm / die geeignete Trockenzeit für die Wäsche wählen, um den gewünschten Trockengrad zu erreichen.
  • Die Option Schonen nur bei kleinen Beladungen wählen.
• Trocknen Sie z.B. Baumwolle bügeltrocken und schranktrocken zusammen. Beginnen Sie mit der Programmeinstellung Bügeltrocken/Trockenzeit, entnehmen Sie die Bügelwäsche am Ende und trocknen Sie die verbleibende Wäsche mit der Einstellung Schranktrocken zu Ende. Beginnen Sie mit der Einstellung bügeltrocken, entnehmen Sie am Ende die Bügelwäsche und trocknen Sie die verbleibende Wäsche mit der Einstellungschranktrocken zu Ende.

3. Entsorgung von Verpackung und alten Geräten

Der Trockner wurde aus wieder verwertbaren Materialien hergestellt. Der Trockner muss entsprechend den örtlichen Entsorgungsvorschriften entsorgt werden.

- Vor dem Verschritten den Trockner durch Abschneiden des Netzkabels funktionsuntüchtig machen.

4. Kindersicherheit

Kinder dürfen nicht mit dem Trockner spielen.

5. Allgemeine Empfehlungen. Den Programm-/Zeitwahlschalter nach Gebrauch stets auf "0 stellen. So wird ein versehentliches Einschalten des Trockners vermieden.

• Vor Säuberung oder Wartung den Trockner ausschalten und Netzstecker ziehen.
• Zur äußeren Reinigung des Trockners ein neutrales Reinigungsmittel und ein feuchtes Tuch verwenden.
  • Keine Scheuermittel benutzen.

Nach jedem Trockenvorgang das Flusensieb reinigen:

1. Tür öffnen.
2. Flusensieb nach oben herausziehen.
3. Flusen mit einer weichen Bürste oder mit den Fingern entfernen.

4. Flusensieb wieder vollständig einschieben.

5. Flusen an der Tür und der Türdichtung mit einem feuchten Tuch abwischen.

6. Falls sich die Maschen des Flusensiebs zugesetzt haben, das Sieb mit Wasser und einer weichen Bürste reinigen.
7. Falls erforderlich, kann das Netzkabel durch ein baugleiches Kabel ersetzt werden, das über unseren Kundendienst erhältlich ist. Das Netzkabel darf nur von Fachpersonal ausgewechselt werden.

EU- Konformitätserklärung

- Dieser Trockner entspricht in Konstruktion, Ausführung und Lieferzustand den Sicherheitsvorschriften der EU-Richtlinien:

• 73/23/EWG Niederspannungsrichtlinie
• 89/336/EWG EMV-Richtlinie
• 93/68/EWG CE-Richtlinie.

Der Trockner darf nur für den bestimmungsgemäßen Gebrauch im Haushalt verwendet werden.

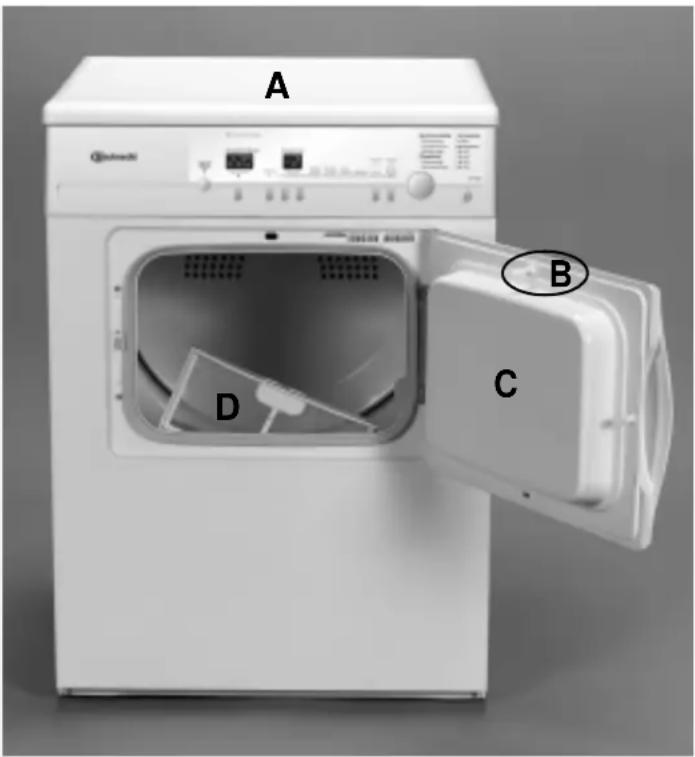

Beschreibung des Trockners

A. Arbeitsfläche
B. Kontaktstift
C. Tür

Öffnen der Tür: Am Griff ziehen.

Schließen der Tür: Leicht bis zum Anschlag zudrücken.

D. Flusensieb

A Q5898 B C D

Hinweis - Wartung und Reinigung

Flusensieb

Nach jedem Trockenvorgang das Flusensieb reinigen:

Tür öffnen.

Flusensieb nach oben herausziehen.

Flusen mit einer weichen Bürste oder mit den Fingern entfernen.

Anschluss des Abluftschlauchs

Bei einigen Trocknern befindet sich der Abluftschlauch zusammen mit einem Adapter in der Trommel. Wenn Schlauch und Adapter nicht standardmäßig im Lieferumfang enthalten sind, kann der optionale Zubehörsatz AMH 577 verwendet werden, der bei Ihrem Händler erhältlich ist.

Montage des Abluftschlauchs

A. Legen Sie ein Handtuch oder das Verpackungsmaterial rechts neben den Trockner.
B. Kippen Sie den Trockner rechtsseitig auf das Handtuch oder das Verpackungsmaterial.
C. Drücken Sie den Adapter in den Schlauch (siehe Abbildung). Abluftschlauch unter dem Trockner anschließen und mit den eigens dafür vorgesehenen Klemmen befestigen.

Abluftführung ins Freie

• Führen Sie den Abluftschlauch ohne ihn abzuknicken ins Freie (Innendurchmesser 10 cm, maximale Länge mit zwei Bögen 3 m).
• Stellen Sie sicher, dass der Abluftschlauch bei Installation auf einer Waschmaschine nicht durchhängt und eingeklemmt wird. Er solltestetswaagerecht oder nach oben weisend angebracht werden.
• Schließen Sie den Abluftschlauch nicht an mit Fliegengittern geschützte Abluftsysteme an. Diese können sich zusetzen und eine Betriebsstörung des Trockners verursachen.
• Schließen Sie den Abluftschlauch nicht an ein Kaminsystem oder an ein mechanisches Luftabsaugsystem an.
• Schließen Sie den Abluftschlauch nicht an das Heizungssystem an. Schließen Sie den Schlauch nur an feuchtigkeitsisiolierte Abluftsysteme an.

Betrieb des Trockners ohne Abluftschlauch

• Verwenden Sie den Trockner nur in großen und gut belüfteten Räumen.
• Halten Sie den Raum frei von Staub. Zwischen der Trocknerrückseite und der Stellwand muss ein Mindestabstand von 10 cm eingehalten werden.

Aufstellen des Trockners an einer Wand; Abluftführung nach links oder rechts

Den Trockner mit dem nach zwei Seiten ausrichtbaren Zubehörsatz AMH 869 aufstellen, den Sie bei Ihrem Händler erhalten

Wechseln des Türanschlags

Wechseln des Türanschlags

A. Netzstecker ziehen.

B. Tür öffnen.
C. Mit einem Schraubendreher den Kontaktstift an der Türinnenseite (oben) um 90° drehen und herausnehmen.
D. Die beiden Schrauben am Türscharnier herausdrehen und die Tür aushängen.
E. Die beiden Schrauben oberhalb und unterhalb der Türverriegelung herausdrehen.
F. Entfernen der Türverriegelung: Mit einem Schraubendreher die kleine Rippe in der oberen Öffnung herunterdrücken und die Verriegelung nach vorne abnehmen.
G. Tür drehen:
H. Tür auf der gewünschten Seite mit den beiden Schrauben befestigen.
I. Türverriegelung auf der gegenüberliegenden Seite einhängen und einrasten.
J. Die beiden Schrauben oberhalb und unterhalb der Türverriegelung festschrauben.
K. Kontaktstift an der Türinnenseite (oben) wieder einsetzen.

Erst einmal selbst prüfen/ Kundendienst

Erst einmal selbst prüfen

Beim Auftreten eines Fehlers zur Eingrenzung zunächst folgende Punkte überprüfen, bevor Sie den Kundendienst verständigen:

Trockenvorgang dauert zu lange / Wäsche ist nicht richtig trocken:

• Wurde das richtige Trockenprogramm gewählt?
• War die eingelegte Wäsche zu nass (Schleuderdrehzahl der Waschmaschine unter 800 U/min)?
• Ist das Flusensieb verschmutzt? (Leuchtet die Flusensiebanzeige?)

Der Trockner läuft nicht:

(Nach einem Stromausfall stets die Start-Taste drücken).

• Ist der Netzstecker richtig eingesteckt?
  • Liegt ein Stromausfall vor?
• Ist die Sicherung defekt?
• Ist die Trocknertür richtig geschlossen?
• Wurde ein Trockenprogramm gewählt?
• Wurde die Zeitvorwahloption gewählt?
• Wurde die Start/Pause-Taste gedrückt?

Flusensiebanzeige leuchtet:

• Ist das Flusensieb sauber?
- Ist der Abluftschlauch blockiert?

Kundendienst

Ist die Fehlfunktion nach der Durchführung der o. a. Hinweise noch immer vorhanden oder tritt sie wieder auf, den Trockner ausschalten und unseren Kundendienst verständigen (siehe Garantie).

Halten Sie folgende Informationen bereit:

• Eine Beschreibung der Störung.
• Typbezeichnung und Modell des Trockners.
  • Die Servicenummer des Trockners (diese Nummer steht neben dem Wort Service auf dem Aufkleber mit den Typangaben, der bei geöffneter Tür auf der rechten Seite sichtbar ist).
• Ihre vollständige Anschrift und Telefonnummer.
