BEDIENUNGSANLEITUNG TRA 4470/4 BAUKNECHT

BESCHREIBUNG DES TROCKNERS SEITE 4

FLUSENSIEB SEITE 4

VOR DER ERSTEN BENUTZUNG SEITE 5

VORSICHTSMASSNAHMEN SEITE 5

VORBEREITEN DER WÄSCHE SEITE 6

WAHL DES TROCKENPROGRAMMS ODER DER TROCKENZEIT UND DER ZUSATZFUNKTIONEN SEITE 7

START UND ABLAUF DES PROGRAMMS SEITE 8

INSTALLATION SEITE 9

ELEKTRISCHER ANSCHLUSS SEITE 9

ABLUFTANSCHLUSS SEITE 10

TÜRANSCHLAG WECHSELN SEITE 10

WARTUNG SEITE 11

ERST EINMAL SELBST PRÜFEN SEITE 12

KUNDENDIENST SEITE 12

Bitte lesen Sie diese Gebrauchsanweisung sorgfältig durch, damit Sie mit Ihrem Trockner vertraut werden.

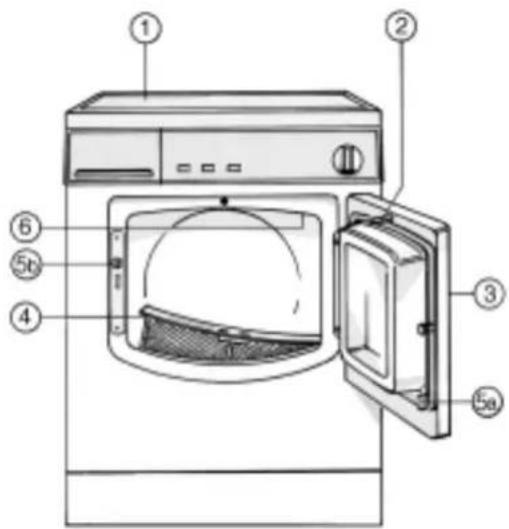

BESCHREIBUNG DES TROCKNERS

1. Arbeitsfläche
2. Türkontaktstift
3. Tür (Türanschlag kann gewechselt werden)

Siehe Abschnitt: Türanschlag wechseln

Tür öffnen: Am Griff ziehen

Tür schließen: Leicht bis zum Einrasten zudrücken

1. Flusensieb
2. Kindersicherung

Tür mit Sichtfenster

Mit einer Münze oder einem

Schraubenzieher die Kunststoffschraube gegen den Uhrzeigersinn drehen, bis diese einrastet.

Die Tür kann nicht mehr einrasten.

5b.Tür ohne Sichtfenster

Mit einer Münze oder einem

Schraubenzieher die Kunststoffschraube im Uhrzeigersinn um 90 Grad drehen.

Schlitz senkrecht: Tür kann nicht geschlossen werden.

Schlitz waagerecht: Tür kann geschlossen werden.

1. Innenbeleuchtung (falls vorhanden)

Leuchtet nur bei geöffneter Tür und aktiver Programmwahl oder wenn die

Zusatzfunktion "Licht" gewählt wurde.

Licht aus: Programmwahlschalter auf "0" stellen. Nach dem Programmstart erlischt die Beleuchtung nach 30 Sekunden.

Flusensieb nach jedem Trockenvorgang reinigen.

1. Sieb nach oben herausziehen.
2. Sieb öffnen.
3. Sieb mit weicher Bürste oder den Fingerkuppen reinigen.
4. Sieb schließen und wieder einsetzen.

Anzeige Flusensieb

Bei Aufleuchten ist das Sieb verstopft und muß gereinigt werden.

Wird die Wäsche nicht ausreichend getrocknet, zunächst das Sieb auf Verschmutzung prüfen.

VOR DER ERSTEN BENUTZUNG

• Nach dem Entfernen der Verpackung den Trockner auf Transportschäden prüfen. Im Zweifelsfall das Gerät nicht in Betrieb nehmen und den Kundendienst informieren.
• Das Verpackungsmaterial (Kunststoffhüllen etc.) kann für Kinder gefährlich sein, daher für Kinder unzugänglich aufbewahren.
• Dieser Trockner darf nur für den Hausgebrauch und zum Trocknen von Wäsche verwendet werden.

Umwelthinweise

1. Verpackungsmaterial

Die Verpackung besteht aus 100% recyclingfähigem Material und ist durch das Recyclingsymbol (Δgekennzeichnet.

2. Trockner

Der Trockner ist aus recyclingfähigem Material hergestellt. Bei einer späteren Entsorgung sind die örtlichen Umweltvorschriften zu beachten. Den Trockner funktionsuntüchtig machen durch Abschneiden des Netzkabels.

• Nach Gebrauch des Trockners den Programmwahlschalter auf Position "0" stellen, damit Kinder das Gerät nicht versehentlich in Betrieb setzen können.
• Der Trockner ist nur für den Hausgebrauch bestimmt.

Dieser Trockner entspricht der EU-Richtlinie 93/68/EWG

VORBEREITEN DER WÄSCHE

Vorbereiten der Wäsche

Prüfen, ob alle Knöpfe und Reißverschlüsse geschlossen und alle Taschen leer sind. Wäsche auf links drehen und locker in den Trockner legen, um ein Knittern zu vermeiden.

• Maximale Füllmengen
• Baumwolle 5,0 kg
• Baumwolle mit Zusatzfunktion Kurz 3,5 kg (elektronische Modelle)
• Pflegeleicht 2,5 kg
• Feinwäsche 1,5 kg (elektronische Modelle)

Die angegebenen Mengen entsprechen einer normalen Waschmaschinenfüllung.

Sortieren der Wäsche

A) Nach Pflegeschild

am Kragen oder an der Seitennaht:

Für Trockner geeignet

Nur bei niedriger Temperatur trocknen

Nicht trocknergeeignet

B) Nach Menge und Gewebestärke

Wenn mehr Wäsche als Fassungsvolumen vorhanden ist, Wäsche entsprechend der Gewebestärke sortieren (z.B. Handtücher und leichte Unterwäsche trennen).

C) Nach Gewebearten

Baumwolle/Leinen: Handtücher, Jersey, Bett- und Tischwäsche aus Baumwolle oder Leinen.

Pflegeleicht: Blusen, Hemden, Overalls usw. aus Polyester oder Polyamid sowie Mischgewebe aus Baumwolle und Synthetik.

Feinwäsche: empfindliche Gewebe z.B. Viskose.

D) Nach Trockengrad

• Bügeltrocken, schranktrocken etc.
- Für Feinwäsche die Taste "Schonen" drücken (nicht möglich bei Wahl des Programms Feinwäsche).

Nicht für den Trockner geeignet sind:

Wolle, Seide, feine Gewebe, Nylonstrümpfe, feine Stickereien, Wäsche mit Metallbesatz, große Teile wie Schlafsäcke etc..

Achtung: Wäsche die mit Fleckenmittel behandelt wurde oder Gummikleidung niemals im Trockner trocknen (Brand- oder Explosionsgefahr). Keine mit Pflanzenöl verschmutzte Wäsche trocknen.

Elektronische Trocknermodelle:

1. Programme und Zusatzfunktionen entsprechend der Tabelle wählen (siehe Programmtabelle).
2. Zusatzfunktionen (falls vorhanden)

Durch Drücken der Tasten gewünschte Zusatzfunktionen vor dem Programmstart wählen. Zur Bestätigung leuchtet die Anzeige über der Taste. Unzulässige Kombinationen von Programmen und Zusatzfunktionen werden durch einen Alarmton angezeigt. Durch nochmaliges Drücken der Taste wird die Zusatzfunktion wieder abgewählt.

Startvorwahl

Verzögert den Programmstart um bis zu 9 Stunden. Jeder Tastendruck erhöht die Zeitvorwahl um eine Stunde. Nach Einstellen der gewünschten Stundenzahl die "Start"-Taste drücken. Bei aktivierter Startvorwahl blinkt ein Punkt im Display. Die verbleibende Zeit bis zum Programmstart wird angezeigt. Zum Ausschalten oder Ändern der Startvorwahl den Programmwahlschalter auf "0" stellen. Das Öffnen der Tür unterbricht die Startvorwahl. Durch erneutes Drücken der "Start"-Taste nach dem Schließen der Tür wird die Startvorwahl wieder aktiviert.

Die Zusatzfunktion Knitterschutz kann gewählt werden. Die Trommel dreht sich von Zeit zu Zeit während der Startvorwahl, um die Wäsche umzuschichten.

* Schonen

Reduziert die Trockenintensität. Geeignet für Feinwäsche. Im Programm Feinwäsche automatisch integriert, daher Zuwahl nicht möglich.

Plus

Verlängert die Trockenzeit für mehrlagige Wäschestücke.

Kurz (nur für Baumwolle) max. 3,5 kg

Verkürzt die Trockenzeit z.B. für Handtücher oder andere Wäschestücke gleicher Größe. Nicht verwenden für große Teile wie Bettücher etc.

Aktiviert einen Summton, der nach Ende des Programms in regelmäßigen Abständen ertönt.

Knitterschutz

Vermeidet Knittern und Liegefalten, wenn die Wäsche nicht sofort nach Programmende entnommen wird. Die Trommel dreht sich in regelmäßigen Abständen bis zu 12 Stunden lang. Wird der Knitterschutz zusammen mit der Startvorwahl aktiviert, arbeitet er sowohl vor dem Programmstart als auch nach dem Programmende.

Hinweis: Wird die Zusatzfunktion nicht gewählt, reduziert sich der Knitterschutz auf 70 Minuten. Ist der Summer aktiviert, werden Sie in regelmäßigen Abständen erinnert, die Wäsche zu entnehmen.

Ö Licht

Die Trommel wird 30 Sekunden bei geschlossener Tür beleuchtet.

● Anzeige für Programmablauf

Nach dem Programmstart wird der aktuelle Programmstatus angezeigt.

1. Zusatzprogramme

Lüften

Die Wäsche wird 30 Minuten ohne Heizung durchlüftet.

Zeitprogramme (20 bis 60 Minuten)

Zum schonenden Nachtrocknen oder zur Trocknung einzelner Wäschestücke. Für alle Gewebearten geeignet.

WAHL DES TROCKENPROGRAMMS ODER DER TROCKENZEIT UND DER ZUSATZFUNKTIONEN

Zeitgesteuerte Trocknermodelle:

1. Trockenzeit und Zusatzfunktionen entsprechend der Tabelle vorwählen (siehe Programmtabelle).
2. Zusatzfunktionen (falls vorhanden)

Zur Auswahl der Zusatzfunktionen entsprechende Taste drücken. Das erneute Drücken der Taste schaltet die Zusatzfunktionen wieder aus.

* Schonen

Reduziert die Trockenintensität.

Geeignet für Feinwäsche.

Summer

Aktiviert einen Summton, der nach Ende des Programms in regelmäßigen Abständen ertönt.

1. Zusatzprogramme

Lüften

Die Wäsche wird 20 Minuten ohne

Heizung durchlüftet.

1. Nach Wahl der gewünschten Trockenzeit oder des Programms und den Zusatzfunktionen die "Start"-Taste drücken.
2. Wird die Zusatzfunktion Summer gewählt, ertönt eine Zeitlang nach Programmende in regelmäßigen Abständen ein Summton.
3. Wird die Wäsche nach Programmende nicht entnommen, setzt der automatische Knitterschutz ( ein. 20 Minuten (zeitgesteuerte Modelle) oder 70 Minuten (elektronisch gesteuerte Modelle) lang dreht sich die Trommel in regelmäßigen Abständen, um ein Knittern der Wäsche zu verhindern.
4. Nach Programmende den Programmwahlschalter auf "0" stellen. Die Betriebsanzeige erlischt.
5. Das Flusensieb nach jedem Trockenvorgang reinigen.
6. Wird bei den elektronischen Modellen das Programm während des Ablaufs verändert, hält der Trockner an. "Start"-Taste drücken um den Trockenprozess fortzusetzen.

Programmunterbrechung

Zur Unterbechung des Trockenvorgangs den Programmwahlschalter auf "Lüften" (✗) stellen und bei elektronischen Modellen "Start"-Taste drücken.

Vor dem Öffnen der Tür mindestens 5 Minuten warten, damit der Trockner abkühlen kann.

Aus Sicherheitsgründen stoppt jedes Programm, wenn die Tür geöffnet wird. Zum Wiedereinschalten Tür schließen und "Start"-Taste erneut drücken.

INSTALLATION

• Trockner in einem frostfreien Raum aufstellen.
  • Schutzfolie von der Bedienblende entfernen.

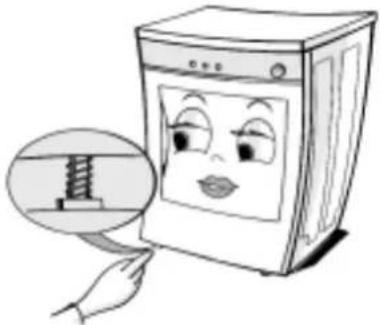

• Trockner mit Hilfe der vier verstellbaren Füße waagerecht aufstellen.
• Netzkabel nicht zwischen Trockner und Wand einklemmen.

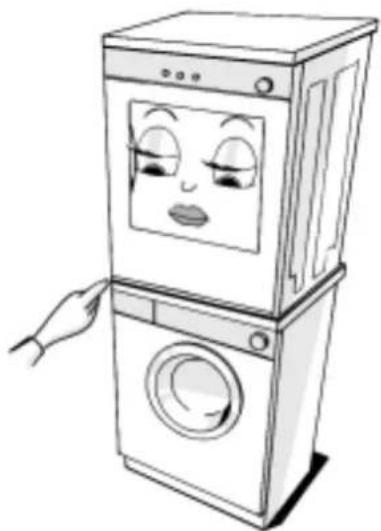

Der Trockner kann auf eine Waschmaschine aufgesetzt werden. Dazu den beim Händler erhältlichen Zubehörsatz AMH 542 verwenden.

Unterbau

Der Trockner kann als Unterbaugerät installiert werden. Dazu den beim Händler erhältlichen Zubehörsatz UBS10 verwenden.

Wird der Trockner als Unterbaugerät montiert, müssen entsprechende Abluftführungen vorgesehen werden.

Mindest Nischenmaße:

Breite: 600 mm

Höhe: 850 mm

Tiefe: 600 mm

ELEKTRISCHER ANSCHLUSS

• Der elektrische Anschluß muß entsprechend der örtlichen Vorschriften ausgeführt werden.
• Angaben über die zulässige Betriebsspannung und die Leistungsaufnahme befinden sich auf dem Typenschild auf der Rückseite des Trockners.
• Gemäß den gesetzlichen Bestimmungen muß der Trockner geerdet sein.
• Keine Verlängerungskabel oder Mehrfachstecker verwenden.
  • Vor Wartungsarbeiten am Gerät Netzstecker ziehen.
• Geräte mit Transportschäden nicht in Betrieb nehmen. Stattdessen Kundendienst informieren.
• Austausch des Netzkabels nur durch den Kundendienst.

Abluftöffnungen befinden sich links, rechts oder an der Rückseite des Trockners.

Bei der Auslieferung liegen Schlauch und Adapter in der Trommel und müssen vor der Inbetriebnahme des Geräts montiert werden.

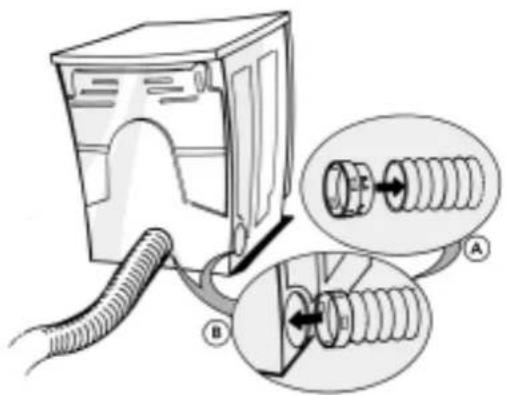

Montage des Abluftschlauchs

• Abdeckkappe vorsichtig mit einem Schraubenzieher vom Abluftstutzen des Trockners abhebeln.
• Adapter in den Schlauch drücken (Bild A) und anschließend in die gewünschte Abluftöffnung stecken (Bild B).
  • Die freie Abluftöffnung mit der Abdeckung verschließen.

Abluftführung ins Freie

• Abluftschlauch ohne Abknicken ins Freie führen (Innendurchmesser 10 cm, maximale Länge bei zwei Bögen 3 Meter).
• Bei Montage des Trockners auf einer Waschmaschine darauf achten, daß der Abluftschlauch nicht durchhängt. Diesen nur waagerecht oder nach oben verlegen.
• Nicht an durch Fliegennetze geschützte Abluftsysteme anschließen. Diese können verstopfen und die Funktion des Trockners beeinträchtigen.
• Den Abluftschlauch nicht an das Kaminsystem anschließen.

- Nur an feuchtigkeitsisiolierte Abluftsysteme anschließen.

Betrieb des Trockners ohne Abluftschlauch

• Trockner muß in einem großen, gut durchlüfteten Raum stehen.
  • Raum möglichst staubfrei halten.
• Mindestabstand des Abluftstutzens von der Wand 10 cm.

Wurde der Abluftschlauch nicht mitgeliefert, das bei Ihrem Fachhändler erhältliche Zusatzteil AMH 577 verwenden.

TÜRANSCHLAG WECHSELN

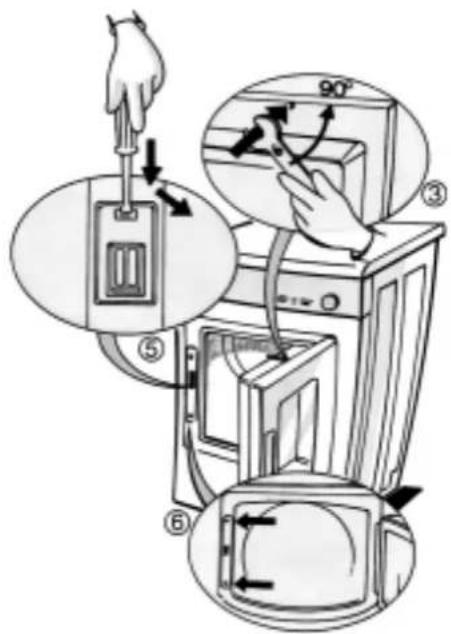

Anschlagwechsel einer Tür mit Sichtfenster

1. Netzstecker ziehen.
2. Tür öffnen.
3. Kontaktstift an der Türinnenseite (oben) mit einem Schraubenschlüssel um 90 Grad drehen und herausnehmen.
4. Die beiden Schrauben am Türscharnier entfernen und Tür abnehmen.
5. Abdeckung der Türverriegelung abnehmen. Dazu beide Schrauben lösen.
6. Türverriegelung herausnehmen:

- Mit Hilfe eines Schraubenziehers die kleine Rippe in der obenliegenden Öffnung nach unten drücken. Türverriegelung nach vorne herausnehmen.

1. Wechsel des Türanschlags

2. Tür drehen.

3. Türscharnier an der gewünschten Seite mit den beiden Schrauben befestigen.
4. Türverriegelung auf der gegenüberliegenden Seite einhängen und einrasten.
5. Abdeckung der Türverriegelung wieder anschrauben.
6. Auf korrekten Einbau achten: Abdeckung darf nicht auf der Türverriegelung aufliegen.
7. Kontaktstift an der Innenseite der Tür (oben) wieder einsetzen.

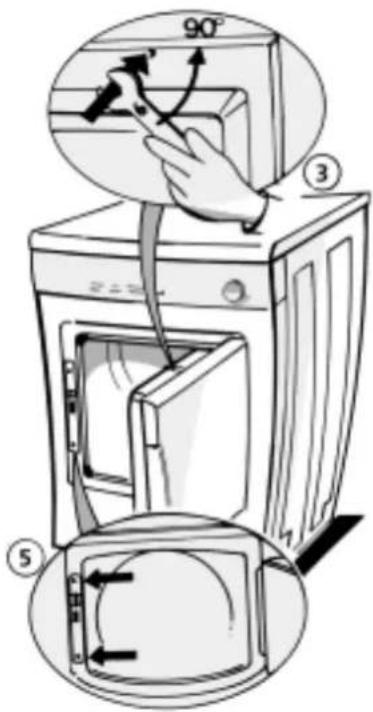

Anschlagwechsel einer Tür ohne Sichtfenster

1. Netzstecker ziehen.
2. Tür öffnen.
3. Kontaktstift an der Türinnenseite (oben) mit einem Schraubenschlüssel um 90 Grad drehen und herausnehmen.

4. Die beiden Schrauben am Türscharnier entfernen und Tür abnehmen.

5. Türverriegelung abnehmen:

• Die beiden Schrauben entfernen. Türverriegelung unten anheben, um ca. 1,5 cm nach oben schieben und herausnehmen.

1. Wechsel des Türanschlags

2. Tür drehen.

3. Türscharnier an der gewünschten Seite mit den beiden Schrauben befestigen.
4. Türverriegelung auf der gegenüberliegenden Seite einführen und ca. 1,5 cm nach unten schieben.
   • Türverriegelung wieder anschrauben.

5. Auf korrekten Einbau achten: Die Kindersicherung muß sich oberhalb des Schließmechanismus befinden.

6. Kontaktstift an der Innenseite der Tür (oben) wieder einsetzen.

90° ③ ⑤

WARTUNG

1. Trocknergehäuse nur mit einem sanften Haushaltsreiniger säubern. Keine Scheuermittel verwenden.
2. Flusensieb nach jedem Trockenvorgang reinigen.
3. Ist das Siebgeflecht verstopft, mit Wasser und einer weichen Bürste säubern.
4. Flusen an Türdichtung und -innenseite mit einem feuchten Tuch abwischen.

Sollte der Trockner nicht zufriedenstellend arbeiten, überprüfen Sie zunächst folgende Punkte, bevor Sie den Kundendienst rufen:

Trockenvorgang dauert zu lang / Wäsche wird nicht trocken:

• Richtige Trockenzeit bzw. richtiges Programm gewählt?
• War die Wäsche zu naß (Schleuderdrehzahl der Waschmaschinen weniger als 800 U/min)?
• Flusensieb verstopft (Anzeige Flusensieb leuchtet)?

Elektronische Modelle: Nach einem Stromausfall muß der Trockner neu gestartet werden.

Der Trockner läuft nicht:

• Ist der Stecker in der Steckdose?
  • Gab es einen Stromausfall?
• Ist eine Sicherung defekt?
  • Ist die Trocknertür geschlossen?
• Ist eine Trockenzeit oder ein Programm gewählt?
• Ist die "Start"-Taste gedrückt?

Anzeige Flusensieb leuchtet:

- Flusensieb verstopft?

• Abluftschlauch verstopft?

Glühlampe wechseln (falls vorhanden):

• Funktioniert die Innenbeleuchtung nicht, ist eventuell die Glühlampe defekt.
• Netzstecker ziehen!
• Tür öffnen und Glasdeckel in der Trommel entfernen.
• Glühlampe auswechseln und Glasdeckel wieder festschrauben.
• Ersatzglühlampe: 220/240 Volt, 15 Watt, Gewinde E14, zugelassen bis 300 °C.

KUNDENDIENST

Bevor Sie den Kundendienst rufen:

1. Erst prüfen, ob Sie die Störung selbst beheben können (siehe "Erst einmal selbst prüfen").
2. Programmstart wiederholen, um zu sehen, ob sich die Störung von selbst gegeben hat.

Sollte der Trockner nach Prüfung der vorgenannten Punkte trotzdem nicht einwandfrei arbeiten, rufen Sie den Kundendienst in Ihrer Nähe.

Bitte halten Sie folgende Informationen bereit:

• Eine kurze Beschreibung der Störung.
  • Die genaue Typenbezeichnung des Trockners.
  • Die Servicenummer des Trockners (auf der rechten Seite bei geöffneter Tür sichtbar).

SERVICE 0000 000 00000

- Ihre vollständige Anschrift und Telefonnummer.
