BEDIENUNGSANLEITUNG JBS 100 Joke

Bandschleifer JBS 100 und 400

Bestell-Nr.: 0 008 850 and 0 009 950

1

Inhaltsverzeichnis

1 Inhaltsverzeichnis Seite 02
2 Hinweise zur Anleitung Seite 02
3 Sicherheitshinweise Seite 02
4 Gewährleistung/Kennzeichnung Seite 03
5 Verwendungszweck Seite 04
6 Wartung Seite 07
7 Telefax-Vordruck Seite 08

2

Hinweise zur Anleitung

Wir beglückwünschen Sie zu dem Kauf dieses Gerätes.

Das Handbuch ist für den Bediener die Grundlage zur einwandfreien Bedienung, Pflege und Wartung. Wichtige Anweisungen, welche die Sicherheit und den Betriebsschutz betreffen, sind besonders hervorgehoben.

Es bedeuten:

Arbeits- und Betriebsverfahren, die genau einzuhalten sind, um eine Gefährdung von Personen auszuschließen.

Vorsicht

Arbeits- und Betriebsverfahren, die genau einzuhalten sind, um Beschädigungen oder Zerstörungen am Gerät zu vermeiden.

Achtung

Technische Informationen, die der Bediener des Gerätes besonders beachten muss.

Info

Die bildlichen Darstellungen sind Kapitel weise durchlaufend nummeriert. Teilweise sind Bilder mit einer Legende versehen. Im Textteil eingefügte Hinweise auf Bilder z. B. (5.1/2) bedeuten:

5.1 = Bild 5.1
2 = Position 2 der Legende zum Bild.

Bei technischen Problemen, die in diesem Handbuch nicht angesprochen sind, steht jederzeit unsere Service-Abteilung zur Verfügung:

Telefon 0 22 04 / 8 39 - 0

Telefax 0 22 04 / 8 39 - 60

Internet www.joke.de

3

Sicherheitshinweise

Das Gerät ist gebaut nach dem Stand der Technik und den anerkannten sicherheitstechnischen Regeln. Dennoch können bei seiner Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter bzw. Beeinträchtigungen des Gerätes und anderer Sachwerte entstehen.

Achtung

1. Gerätnurintechnischeinwandfreiem Zustands sowie bestimmungsgemäß, sicherheits- und gefahrenbewusst unter Beachtung der Betriebsanleitung benutzen! Insbesondere Störungen, welche die Sicherheit beeinträchtigen können, umgehend selbst beseitigen oder beseitigen lassen.

Das Gerät ist ausschließlich zum Schleifen, Fräsen und Polieren mit den im joke-Katalog aufgeführten und zugelassenen Werkzeugen bestimmt. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus resultierende Schäden haftet der Hersteller nicht. Das Risiko trägt allein der Anwender. Zur bestimmungsgemäßen Verwendung gehören auch das Beachten der Betriebsanleitung und die Einhaltung der Pflege- und Wartungsbedingungen. Die Betriebsanleitung ständig am Einsatzort des Gerätes griffbereit aufbewahren.

1. Die Betriebsanleitung ständig am Einsatzort des Gerätes griffbereit aufbewahren.

2. Ergänzend zur Betriebsanleitung allgemeingültige gesetzliche und sonstige verbindliche Regelungen zur Unfallverhütung und zum Umweltschutz beachten und anweisen!

3. Das mit Tätigkeiten am Gerät beauftragte Personal muss vor Arbeitsbeginn die Betriebsanleitung und besonders das Kapitel Sicherheitshinweise lesen. Dies gilt in besonderem Maße für gelegentlich am Gerät tätig werdendes Personal.
4. BeimAuftretenvonsicherheitsrelevantenÄnderungenamGerätoderdesBetriebsverhaltensdieses sofort stillsetzen. Störungen beheben lassen.
5. Keine Veränderungen, An- und Umbauten am Gerät vornehmen! Dies gilt auch für den Einbau und die Einstellung von Sicherheitsvorrichtungen.
6. ErsatzteilemüssendenvomHerstellerfestgelegtentechnischenAnforderungenentsprechen.Dies ist nur bei Original joke-Ersatzteilen gewährleistet.
7. Arbeiten an/mit dem Gerät dürfen nur von qualifiziertem, entsprechend geschultem und beauftragtem ersonal durchgeführt werden. Gesetzlich zulässiges Mindestalter beachten!
8. Während des Arbeitens mit dem Handstück Schutzbrille tragen.
9. Zuschulendes, anzulernendes, einzuweisendes oder im Rahmen einer allgemeinen Ausbildungbefindliches Personal nur unter ständiger Aufsicht einer erfahrenen Person am Gerät tätig werden lassen!
10. Jede sicherheitsbedenkliche Arbeitsweise unterlassen.
11. Gerätnurbetreiben, wennalle Schutzeinrichtungenundsicherheitsbedingte Einrichtungenvorhanden und funktionsfähig sind.
12. Gerät im eingeschalteten Zustand nicht unbeaufsichtigt lassen!
13. Bei Funktionsstörungen Gerät sofort stillsetzen und sichern! Störungen umgehend beseitigen lassen.

Gewährleistung

Für jedes gelieferte joke-Erzeugnis leistet joke Technology GmbH im Rahmen der Vertrags- und Lieferbedingungen Gewähr für ordnungsgemäße Fertigung.

Diese Gewährleistung bezieht sich nicht auf solche Schäden, die durch normale Abnutzung, unsachgemäße Behandlung, fahrlässigen Gebrauch, Einbau von nicht Original-Ersatzteilen, ungenügender Pflege und/oder Nichtbeachtung dieses technischen Handbuches entstehen.

Das Gerät darf nur von entsprechend eingewiesenen Personen genutzt werden. Andernfalls er- lischt jede Gewährleistung entsprechend den Lieferbedingungen.

Geräte-Identifikation

Herstellerzeichen, Typbezeichnung, CE-Kennzeichnung und Seriennummer befinden sich bei Steuergeräten an der Rückseite, bei den Handstücken auf der Griffhülse.

Entsorgung

Sorgen Sie dafür, dass das Gerät ordnungsgemäß entsorgt wird und auf keinen Fall dem Hausmüll zugeordnet wird.

Aufschrauben der Handstücke auf den Mikromotor

Das Handstück zuerst vorsichtig von Hand auf den Motor schrauben!

Verspürt man dabei einen Widerstand, bevor das Gewinde bis zum Anschlag eingeschraubt ist, greifen die Antriebswelle des Motors und die Kupplung des Handstückes nicht ineinander. In diesem Fall die Welle des Handstückes von Hand drehen, bis die Kupplung einrastet.

Das Handstück handfest anziehen.

Achtung

Keine Gewalt anwenden! Dies führt zur Zerstörung der Motorlagerung.

zentrieren drehen Bild 5.1 Aufschrauben de

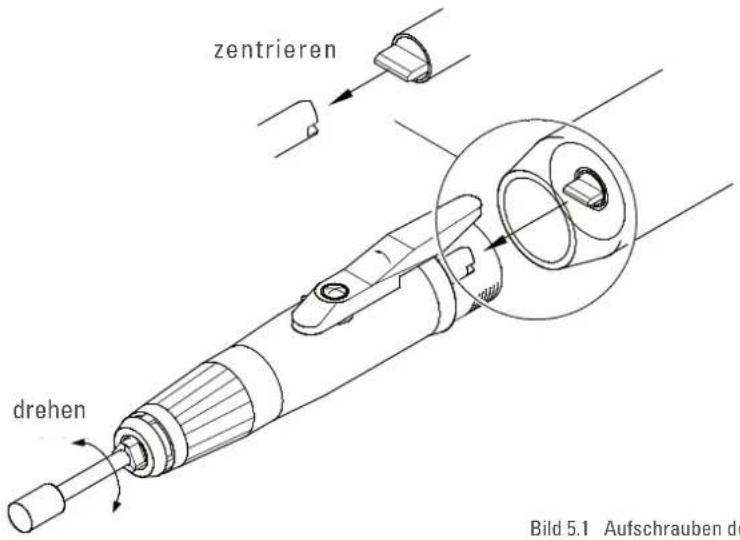

Bild 5.1 Aufschrauben des Handstückes (Symbolzeichnung)

Abschrauben der Handstücke vom Mikromotor

Die Handstücke sind mit dem Mikromotor (Ausnahme die DIPROFIL®-Handfeilmaschine) verschraubt. Zum Lösen das Handstück von Hand abschrauben.

festslighten lösen lösen Micromotor Handstück Bild 5.2 Abschrauben des Handstückes (Sy

Bild 5.2 Abschrauben des Handstückes (Symbolzeichnung)

Vorsicht

Inbetriebnahme Bandschleifer JBS 100 und 400

Der Bandschleifer wird ebenfalls an die Mikromotore, wie alle anderen Handstücke angeschlossen.

Bandschleifer JB 100: zum Anschluss an die ENESKA-Systeme 3, 3-1 und 3-2

Bandschleifer JB 400: zum Anschluss an die ENESKA-Systeme 4, 4-1

Immer mit Schutzbrille arbeiten!

1. Während des Arbeitens nicht das Schleifband berühren.
2. Der Bandschleifer ist vor Stößen zu schützen, da es sonst zu Fehlfunktion am Gerät und starker Wärmeentwicklung kommen kann.
3. Der Bandschleifer ist nur im Trockenbetrieb einzusetzen, da er nicht für Nassschliff konstruiert wurde.
4. Bei zu starken Arbeitsdruck besteht die Gefahr, dass das Schleifband aus den Führungsrollen läuft.

Achtung

Die maximal zulässige Drehzahl für den Bandschleifer JBS 100 beträgt 35.000 min ^-1 und für den JBS 400 beträgt sie im Dauerbetrieb 40.000 min ^-1 .

Schleifbandwechsel

Schleifband entfernen:

1. Spannhebel in Pfeilrichtung ziehen.
2. Schleifband vom Antriebsrad entfernen.

Schleifband einlegen:

1. Schleifband um das Antriebsrad legen.
2. Spannhebel in Pfeilrichtung ziehen.
3. Schleifband um Spannrolle und Stützrolle legen.

Achtung

Motor mit niedriger Drehzahl laufen lassen, um die richtige Lage des Schleifbandes zu kontrollieren.

Spannhebel Antriebsrad Stützrolle Spannrolle Schleifband

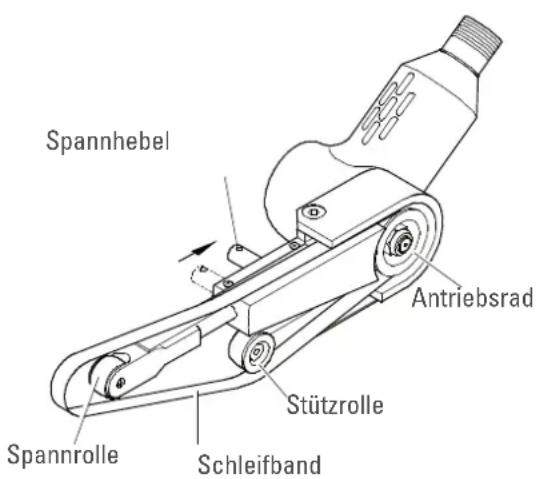

Bild 5.3 Schleifband einlegen (Symbolzeichnung)

Verstellung der Schleifbandposition

Um jeweils die beste Arbeitsposition mit dem Schleifband zu haben, kann der Schleifbandhalter um die Antriebsachse geschwenkt werden.

feststellen lösen Verstellung Schleifbandhalter

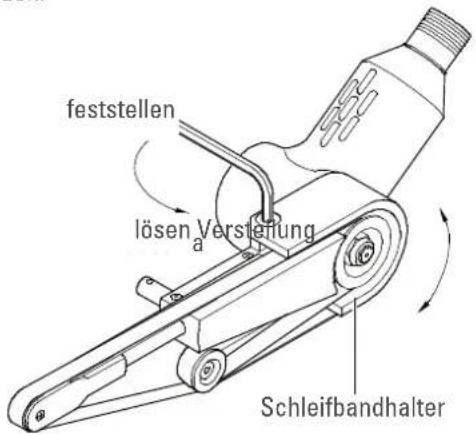

Bild 5.4 Verstellen der Schleifbandposition (Symbolzeichnung)

1. Schraube mit Innensechskantschlüssel lösen.
2. Schleifbandhalter in gewünschte Stellung schwenken.
3. Schraube anziehen.

Vorsicht

Schraube fest anziehen! Wenn die Schraube nicht fest angezogen ist, kann sich der Schleifbandhalter während des Arbeitens verstellen und zu Verletzungen führen.

Einsatzbeispiele

1. Radien bearbeiten:

Hierbei läuft das Schleifband in der angezeigten Richtung und schleift zwischen Spannrolle und Stützrolle.

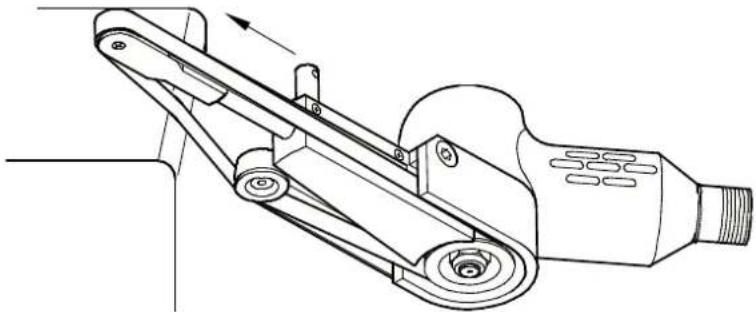

Bild 5.5 Radien bearbeiten (Symbolzeichnung)

2. Flächen bearbeiten:

Das Schleifband läuft in der angezeigten Richtung und arbeitet mit dem Bereich, in dem das Band flach geführt wird.

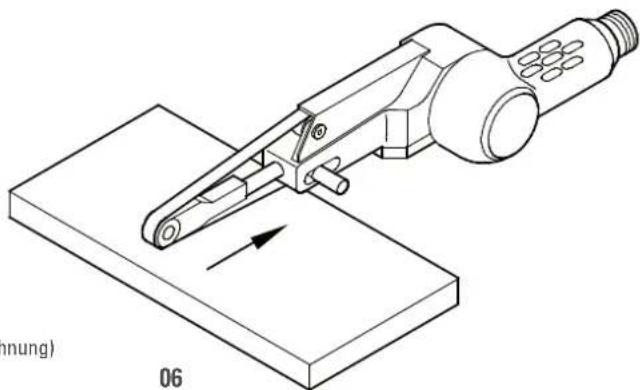

Bild 5.6 Flächen bearbeiten (Symbolzeichnung)

3. Nuten bearbeiten:

Hier muss eine Mindestbreite der Nut von 6,5 mm gegeben sein.

lindestbreite der Nut von 6,5 mm gegeben sein.

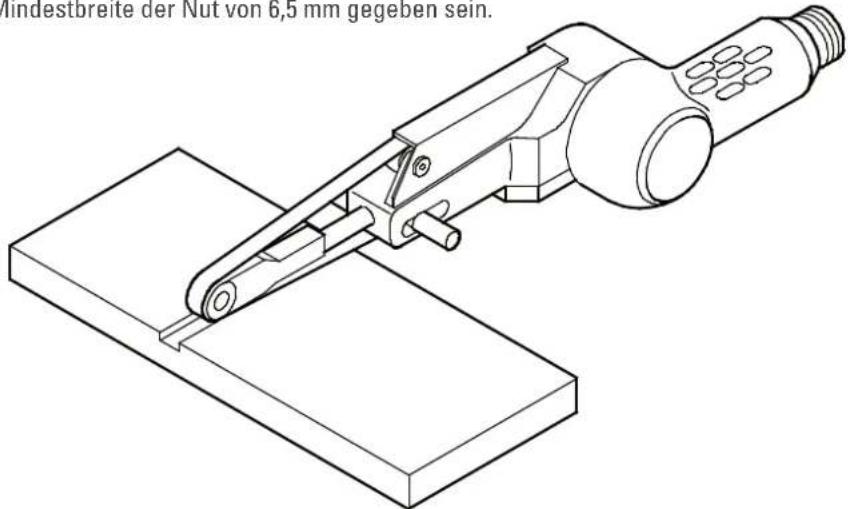

Bild 5.7 Nuten bearbeiten (Symbolzeichnung)

Info

6

Schleifbandabmessungen und Körnungen finden Sie im joke-Katalog.

Wartung

Der Bandschleifer ist wartungsfrei.

Achtung

Er darf nicht geölt werden, da die Lager des Gerätes und des Motors auf Lebensdauer mit Fett geschmiert sind.

Absender:

Firma

Name/Abteilung

Kunden-Nr.

Straße

PLZ Ort

Bitte schicken Sie uns für folgende Geräte die Ersatzteilzeichnung mit Stückliste zu:

als Ausdruck (Adresse s.o.),

per Fax,

als pdf-Datei an meine E-Mail Adresse

Steuereinheit NE270 (ENESKA 3-2) Best.-Nr. 0 007 510
Steuereinheit JST 50 (ENESKA 4-1) Best.-Nr. 0 008 801
Schnellspannhandstück JIR 310 Best.-Nr. 0 007 515
Schnellspannhandstück JIH 300 Best.-Nr. 0 009 150
Schnellspannhandstück JEHR 500 Best.-Nr. 0 008 810
Handstück JBMH 300 N Best.-Nr. 0 009 350
Handstück JEHG 400 Best.-Nr.. 0 009 811
Winkel-Handstück JKC 345 Best.-Nr.. 0 009 200
Winkel-Handstück JIC 390 Best.-Nr.. 0 009 250
Winkel-Handstück JERA 270 Best.-Nr. 0 009 812
Winkel-Handstück JEKC 300 Best.-Nr. 0 009 813
Handstück JHG 210 Best.-Nr. 0 007 650
Handstück JIG 400	Best.-Nr. 0 007 530
Bandschleifer JBS 100	Best.-Nr. 0 009 950
Bandschleifer JBS 400	Best.-Nr. 0 008 850

Telefon: 022 04 / 8 39-0

joke Technology GmbH

Asselborner Weg 14 - 16

D-51429 Bergisch Gladbach

Telefax: 022 04 / 8 39-60

Internet: www.joke.de

E-Mail: [e-mail]
