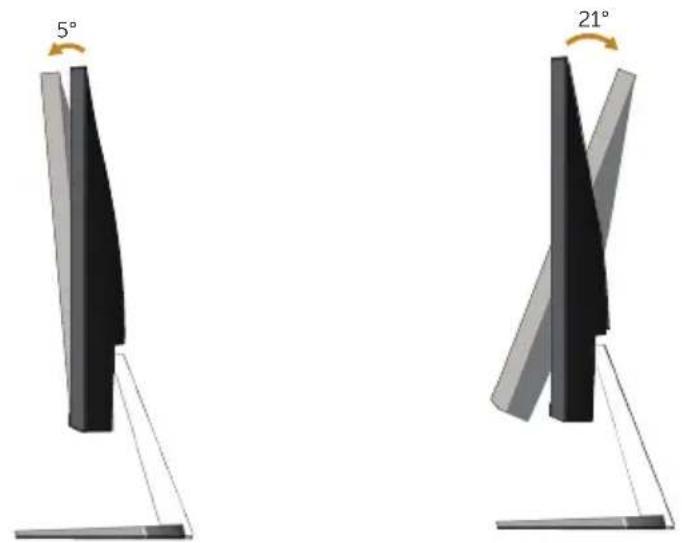

Neigungswinkel anpassen....34

Problemlösung....35

Selbsttest 35

Integrierte Diagnose 35

Allgemeine Probleme....37

Produktspezifische Probleme....40

Anhang 41

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien 41

Dell kontaktieren 41

Ihren Monitor einrichten....42

Technische Daten des Monitors....44

Lieferumfang

Ihr Monitor wird mit den nachstehend aufgelisteten Komponenten ausgeliefert. Vergewissern Sie sich, dass Sie alle Komponenten erhalten haben; falls etwas fehlen sollte Dell kontaktieren:

HINWEIS: Bei einigen Artikeln könnte es sich um Optionen handeln, die Ihrem Monitor eventuell nicht mitgeliefert werden. Einige Merkmale oder Medien sind in bestimmten Ländern möglicherweise nicht verfügbar.

HINWEIS: Zur Aufstellung mit einem anderer Ständer beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung.

		• Monitor
		• Ständer
		• Standfuß
		• Netzkabel (variiert je nach Land)
		• HDMI-Kabel
		Netzteil
		SchnelleinrichtungsanleitungSicherheits- undRichtlinieninformationen

Produktmerkmale

Der Flachbildschirm Dell S2319H_S2319HN_S2319NX verfügt über Aktivmatrix, Dünnschichttransistor (TFT), Flüssigkristallanzeige (LCD), In-Plane-Switching-Panel und LED-Hintergrundbeleuchtung. Zu den Merkmalen des Monitors zählen:

- S2319H/S2319HN/S2319NX: 58,42 cm (23 Zoll) sichtbarer Anzeigebereich (diagonal gemessen). Auflösung von 1920 x 1080 plus Vollbildunterstützung bei niedrigeren Auflösungen.

- Großer Betrachtungswinkel für Betrachtung aus sitzender oder stehender Position, oder in seitlicher Bewegung.

- Plug-and-Play-Fähigkeit, sofern von Ihrem System unterstützt.

- VGA- und HDMI-Konnektivität vereinfachen die Verbindung mit alten und neuen Systemen.

- Integrierter Lautsprecher (3 W) x 2 (nur für S2319H)

- On-Screen Display- (OSD) Anpassungen für eine einfache Einrichtung und Bildschirmoptimierung.

• Schlitz für Sicherheitsschloss.

- Umschaltung von Breitformat in Standardformat unter Beibehaltung der Bildqualität.

• TCO-zertifiziertes Display.

- BFR-/PVC-reduziert (Leiterplatten bestehen aus BFR-/PVC-freien Schichtstoffen.)

- Arsenfreies Glas und quecksilberfrei (nur für Panel).

• Hohes dynamisches Kontrastverhältnis (8.000.000:1).

• Energieverbrauch von 0,3 W im Ruhezustand (Bereitschaftsmodus).

- Energiemessgerät zeigt den aktuellen Energieverbrauch des Monitors in Echtzeit an.

- Optimieren Sie den Augenkomfort mit einem flimmerfreien Bildschirm und der ComfortView-Funktion zur Minimierung der Blaulichtemission.

Übersicht über Einzelteile und Bedienelemente

Vorderseite

Bedienelemente an der Frontblende

Nummer Beschreibung

1 Funktionstasten (für weitere Informationen siehe Monitor bedienen)

2 Ein-/Austaste (mit LED-Anzeige)

HINWEIS: Bei Displays mit glänzenden Blenden sollten Sie bei der Auswahl des Aufstellungsortes beachten, dass die Blende störende Reflektionen von Umgebungslicht und hellen Flächen verursachen kann.

Rückseite

D4LL 1 2 3 4

D&LL 5

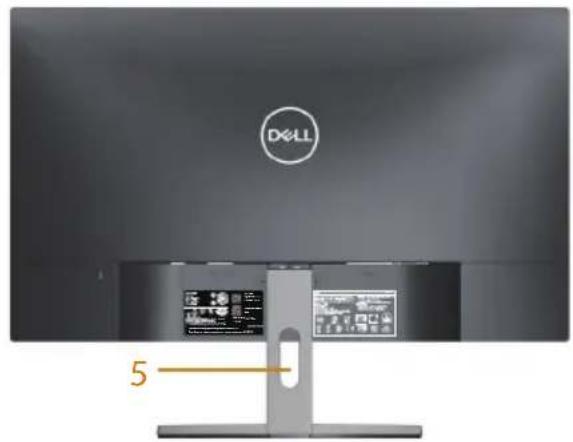

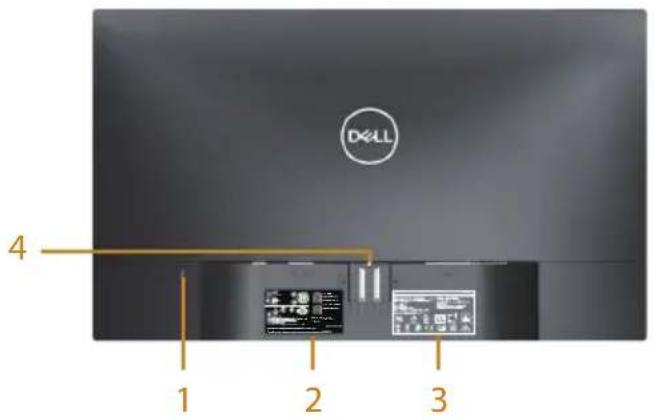

Rückseite mit Monitorständer

Nummer	Beschreibung	Verwendung
1	Schlitz für Sicherheitsschloss	Sichert den Monitor mit einem Sicherheitsschloss (Sicherheitsschloss nicht inbegriffen).
2	Richtlinienetikett (mit Barcode-Seriennummer und Serviceaufkleber)	Listet die amtlichen Zulassungen auf. Beachten Sie dieses Etikett, wenn Sie den technischen Kundendienst von Dell kontaktieren müssen. Das Service-Tag wird von Dell für das Garantie- und Kundendienstmanagement verwendet und enthält Angaben zum Basissystem.
3	Regulatorische Informationen eingraviert.	Listet die amtlichen Zulassungen auf.
4	Ständerfreigabetaste	Löst den Ständer vom Monitor.
5	Kabelverwaltungsschlitz	Organisieren Sie die Kabel, indem Sie sie durch den Schlitz verlegen.

Ansicht von der Seite

Unterseite ohne Monitorständer

Nummer Beschreibung Verwendung

1/7 Lautsprecher Integrierter Lautsprecher (3 W) x 2

2 Netzteilanschluss Zum Anschließen des Monitornetzkabels über ein 12-V-Gleichspannungsnetzteil.

3 Audio-Line-Ausgang Zum Anschließen an externe Lautsprecher (optional erhältlich)*

4 Audio-Line-Eingang Zum Anschließen des Audiokabels (optional erhältlich) vom Eingangsgerät zum Monitor.

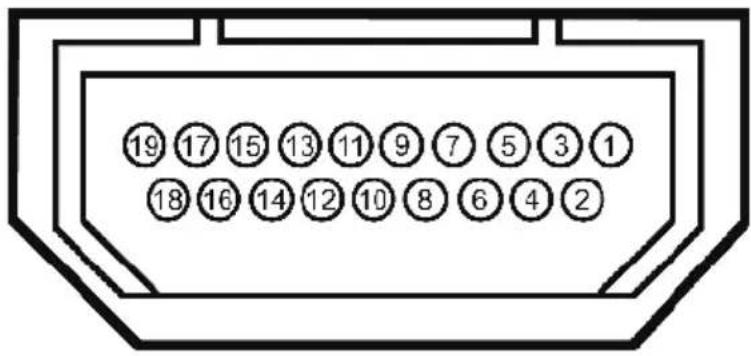

5 HDMI-Anschluss Zum Anschließen Ihres Computers an den Monitor über ein HDMI-Kabel.

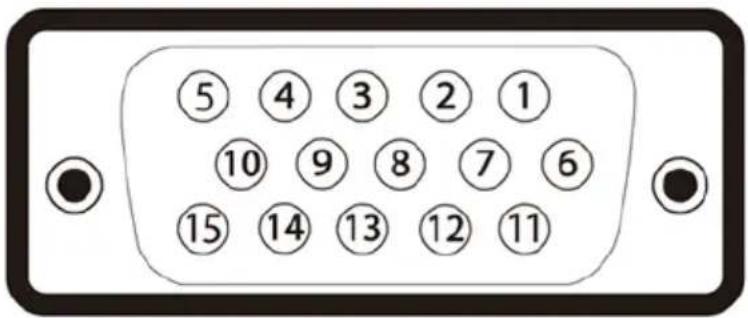

6 VGA-Port Für den Anschluss Ihres Computers an den Monitor mit einem VGA-Kabel.

* Kopfhörer werden am Audio-Line-Ausgangsanschluss nicht unterstützt.

Plug-and-Play-Fähigkeit

Sie können den Monitor an jedes Plug-and-Play-kompatibles System anschließen. Der Monitor versorgt den Computer über DDC- (Display Data Channel) Protokolle automatisch mit seinen EDID (Extended Display Identification Data), damit sich das System selbst konfigurieren und die Monitoreinstellungen optimieren kann. Die meisten Monitorinstallationen erfolgen automatisch; Sie können auf Wunsch verschiedene Einstellungen wählen. Weitere Informationen zum Ändern der Monitoreinstellungen finden Sie unter Monitor bedienen.

Qualität des LCD-Monitors und Pixelrichtlinie

Bei der Herstellung eines LCD-Monitors kommt es nicht selten vor, dass ein oder mehrere Pixel einen unveränderlichen Zustand einnehmen; dies sieht man kaum und wirkt sich nicht auf Qualität oder Nutzbarkeit des Anzeigegerätes aus. Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter: www.dell.com/support/monitors.

Leitfaden für die Wartung

Ihren Monitor reinigen

WARNING: Ziehen Sie die Netzleitung von der Steckdose ab, bevor Sie den Monitor reinigen.
△ ACHTUNG: Lesen und beachten Sie vor dem Reinigen des Monitors die Sicherheitshinweise.

Beachten Sie für ein bewährtes Vorgehen beim Auspacken, Reinigen oder Handhaben Ihres Monitors die nachstehend aufgelisteten Anweisungen:

• Befeuchten Sie zur Reinigung Ihres antistatischen Bildschirms ein weiches, sauberes Tuch mit Wasser. Falls möglich, verwenden Sie ein spezielles Bildschirmreinigungstuch oder eine Reinigungslösung, die für antistatische Beschichtungen geeignet ist. Verwenden Sie kein Benzol, keinen Verdünner, keine Ammoniak-haltigen oder scheuernden Reinigungsmittel oder Druckluft.
• Reinigen Sie den Monitor mit einem leicht angefeuchteten, warmen Tuch. Verwenden Sie keine Reinigungsmittel, da einige von ihnen einen milchigen Film auf dem Monitor hinterlassen.
• Sollten Sie beim Auspacken Ihres Monitors ein weißes Pulver bemerken, wischen Sie es mit einem Tuch weg.
• Gehen Sie sorgsam mit Ihrem Monitor um, da Kratzer und weiße Schrammen bei einem dunkelfarbigen Monitor stärker auffallen als bei einem hellen.
• Verwenden Sie zur Beibehaltung einer optimalen Bildqualität einen dynamisch wechselnden Bildschirmschoner an Ihrem Monitor und schalten Sie Ihren Monitor aus, wenn er nicht benutzt wird.

Ständer anschließen

HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht.

HINWEIS: Die folgenden Schritte gelten für einen Monitor mit Ständer.

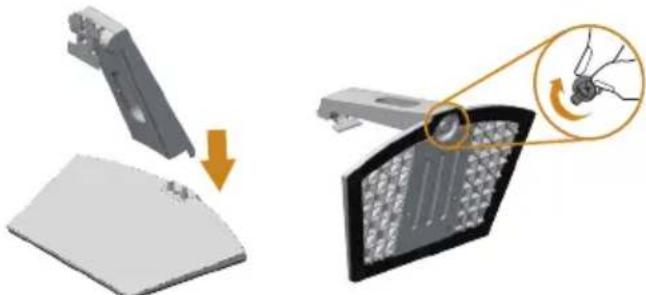

So bringen Sie den Monitorständer an:

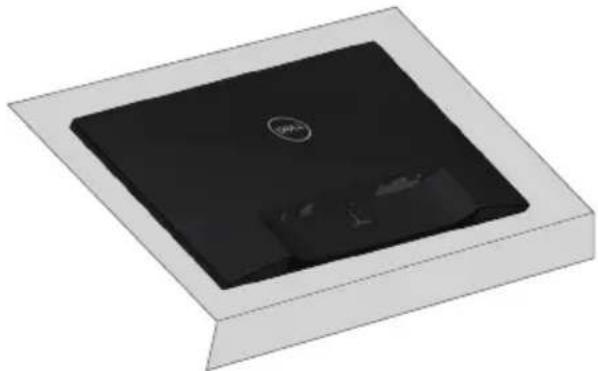

1. Legen Sie den Monitor auf ein weiches Tuch oder Polster.

1. Richten Sie Ständererhöhung und Ständerbasis aneinander aus, drehen Sie dann die Schraube in die Ständerbasis.

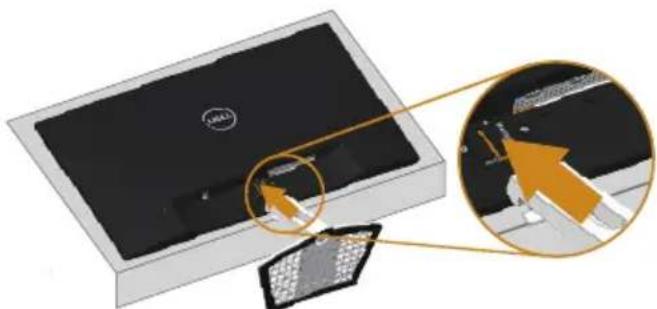

1. Bringen Sie die beiden Nasen am oberen Teil des Ständers in der Kerbe an der Rückseite des Monitors an. Drücken Sie den Ständer, bis er einrastet.

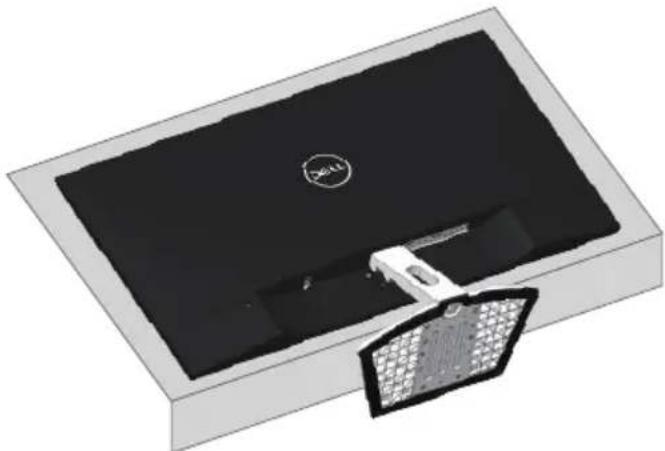

1. Stecken Sie den Ständer hinein, bis er einrastet.

Ihren Monitor anschließen

WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.

HINWEIS: Schließen Sie nicht alle Kabel gleichzeitig am Computer an.

So schließen Sie Ihren Monitor an den Computer an:

1. Schalten Sie Ihren Computer aus und ziehen Sie die Netzleitung ab.

2. Verbinden Sie das VGA-/HDMI-/Audiokabel von Ihrem Monitor mit Ihrem Computer.

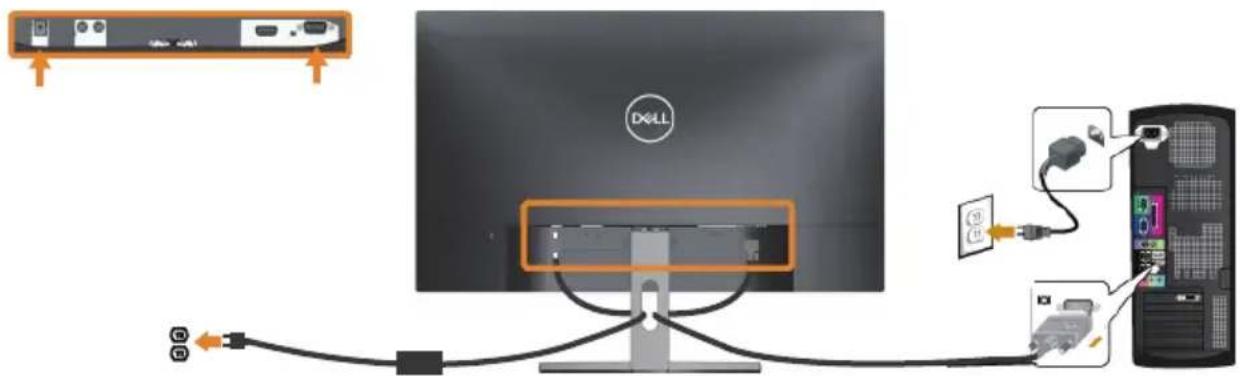

VGA-Kabel (optional erhältlich) anschließen

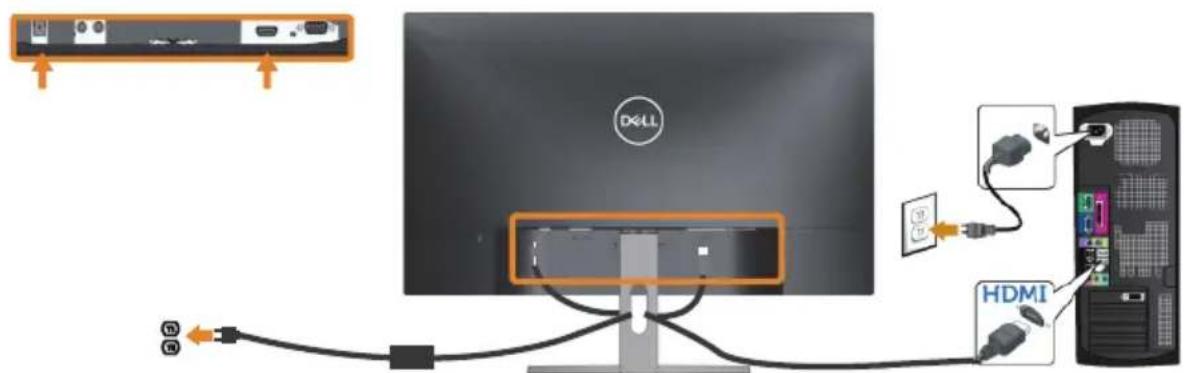

HDMI-Kabel anschließen

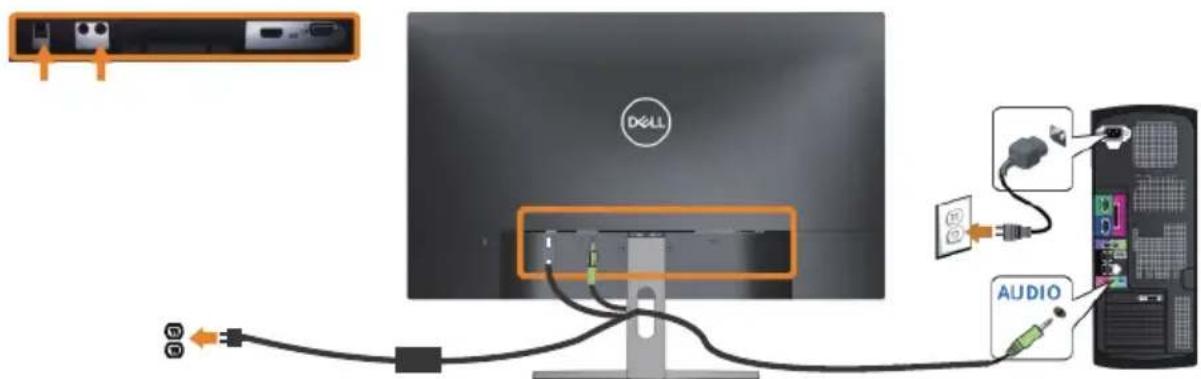

Audiokabel (optional erhältlich) anschließen

Nachdem Sie alle erforderlichen Kabel an Ihrem Monitor und Computer angeschlossen haben, organisieren Sie alle Kabel wie oben gezeigt.

HINWEIS: Nach Anschluss der Kabel müssen Sie diese wieder trennen, wenn Sie sie durch das Loch führen möchten.

Monitorständer abnehmen

HINWEIS: Achten Sie darauf, den Monitor auf einen weichen, sauberen Untergrund zu legen, damit der LCD-Bildschirm beim Entfernen des Ständers nicht verkratzt.

HINWEIS: Die folgenden Schritte gelten für einen Monitor mit Ständer.

So entfernen Sie den Ständer:

1. Legen Sie den Monitor auf ein weiches Tuch oder Polster.

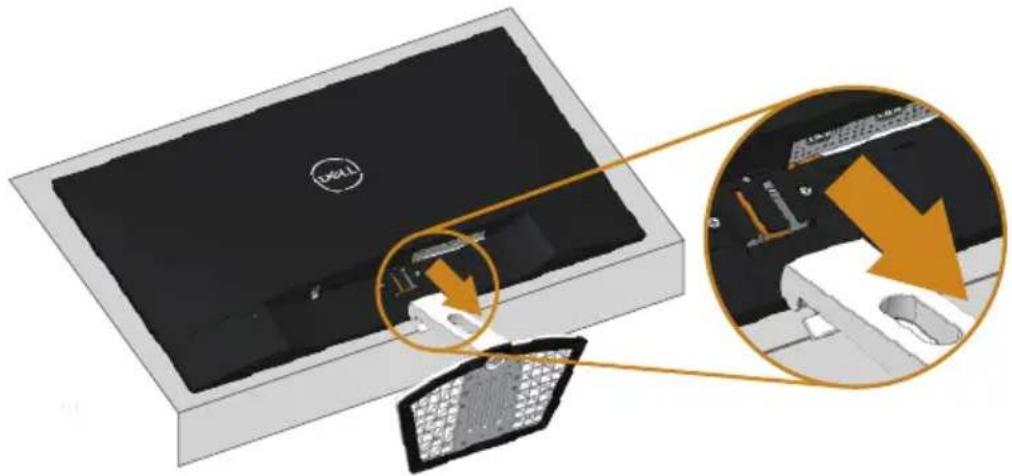

1. Neigen Sie den Ständer nach vorne, damit Sie auf die Freigabetaste zugreifen können.

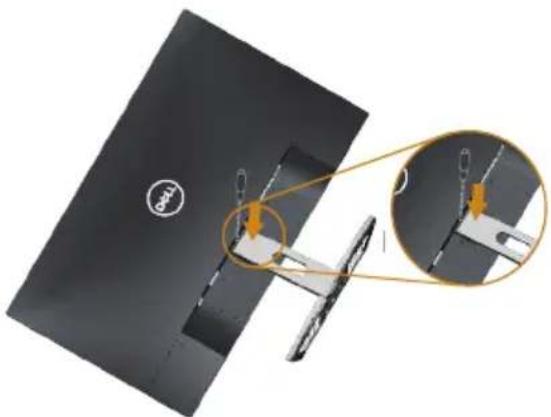

1. Drücken Sie die Freigabetaste mit einem langen, dünnen Schraubendreher.

1. Ziehen Sie bei Drücken der Freigabetaste den Ständer heraus.

Drücken Sie die 🎨Taste, um den Monitor einzuschalten.

Bedienelemente an der Frontblende verwenden

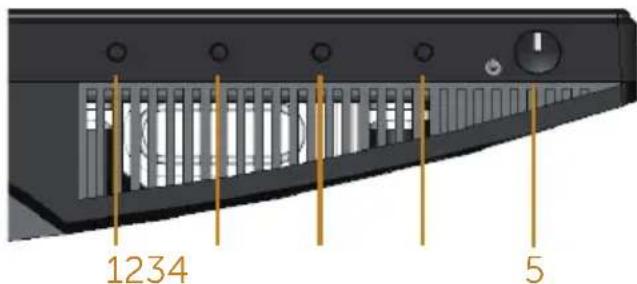

Verwenden Sie zum Anpassen des angezeigten Bildes die Tasten an der Vorderseite des Monitors.

1 2 3 4

1234 5

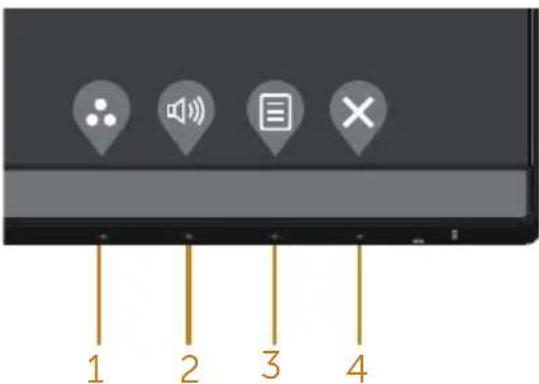

Folgende Tabelle beschreibt die Tasten an der Frontblende:

Taste an der Frontblende Beschreibung

1

Nutzen Sie diese Taste zur Auswahl aus einer Liste voreingestellter Modi.

Direkttaste/ Voreingestellte Modi

2		Verwenden Sie die Tasten zum Anpassen der Lautstärke. Minimum ist „0“ (-). Maximum ist „100“ (+).
	Direkttaste/Lautstärke
3		Mit der Menü-Taste können Sie das OSD (On-Screen Display) einblenden und das OSD-Menü wählen. Siehe OSD-Menü aufrufen.
	Menü
4		Verwenden Sie diese Taste zum Zurückkehren zum Hauptmenü bzw. zum Verlassen des Hauptmenüs.
	Beenden
5		Mit der Ein-/Austaste schalten Sie den Monitor ein und aus.
	Ein-/Austaste (mit LED-Anzeige)	Das weiße Licht zeigt durch konstantes Leuchten an, dass der Monitor eingeschaltet und voll funktionsfähig ist. Ein blinkendes weißes Licht zeigt den Energiesparmodus an.

OSD-Bedienelemente

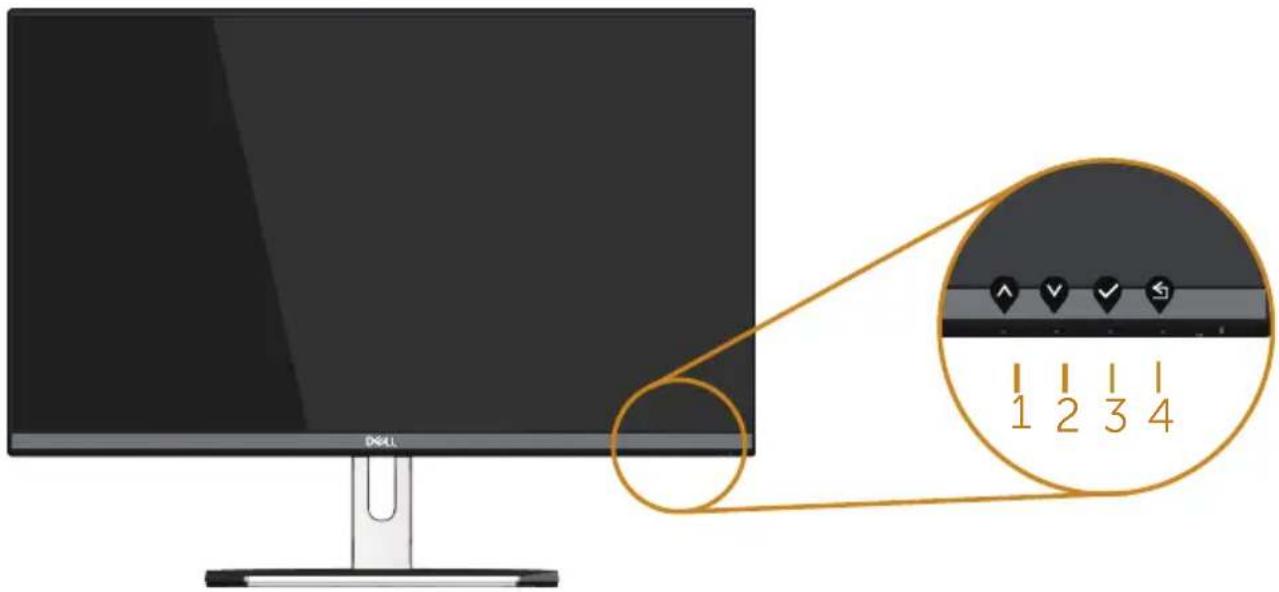

Verwenden Sie zum Anpassen der Bildeinstellungen die Tasten an der Vorderseite des Monitors.

1 2 3 4

	Taste an der Frontblende	Beschreibung
1		Mit der Aufwärts können Sie Werte erhöhen und nach oben navigieren.
	Aufwärts
2		Passen Sie die Einträge im Bildschirmmenü mit der Abwärts taste an (Werte verringern).
	Abwärts
3		Bestätigen Sie Ihre Auswahl mit der OK-Taste.
	OK
4		Mit der Zurück-Taste kehren Sie zum vorherigen Menü zurück.
	Zurück

Bildschirmmenü (OSD) verwenden

OSD-Menü aufrufen

HINWEIS: Wenn Sie Einstellungen ändern und dann mit einem anderen Menü fortfahren oder das OSD-Menü beenden, speichert der Monitor automatisch diese Änderungen. Die Änderungen werden auch gespeichert, wenn Sie Einstellungen ändern und dann solange warten, bis sich das OSD-Menü ausblendet.

1. Drücken Sie zur Anzeige des OSD-Hauptmenüs

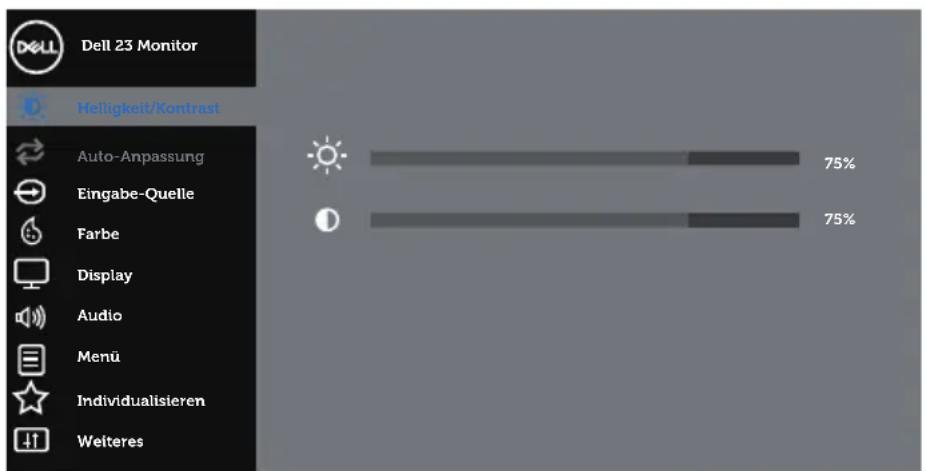

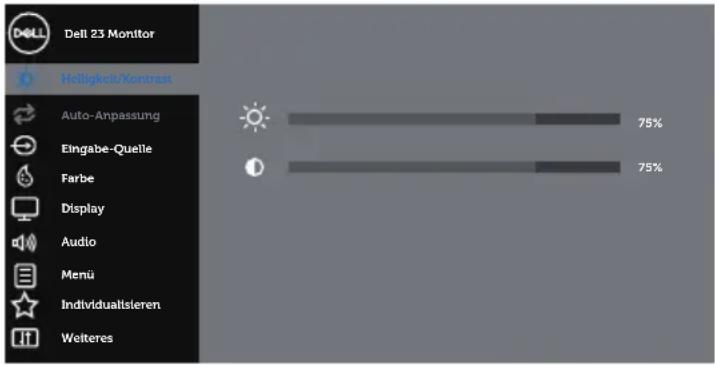

Hauptmenü für analogen (VGA-) Eingang

1. Bewegen Sie sich mit den Tasten und zwischen den Einstellungsoptionen. Wenn Sie von einem Symbol zum anderen springen, wird der Optionsname hervorgehoben. Die folgende Tabelle listet alle beim Monitor verfügbaren Optionen auf.

2. Drücken Sie zum Aktivieren der hervorgehobenen Option einmal die Taste

3. Wählen Sie mit den Tasten und den gewünschten Parameter aus.

4. Drücken Sie, verwenden Sie dann entsprechend den Anzeigen im Menü zur Änderung der Einstellungen und.

5. Wählen Sie zur Rückkehr in das Hauptmenü die Taste

Symbol	Menü und Untermenüs	Beschreibung
	Helligkeit/Kontrast	Über dieses Menü aktivieren Sie die Helligkeit/Kontrast-Einstellung.
	Helligkeit	Helligkeit passt die Leuchtkraft der Hintergrundbeleuchtung an.Mit der -Taste erhöhen und mit der -Taste verringern Sie die Helligkeit (min. 0 / max. 100).HINWEIS:Die manuelle Einstellung von Helligkeit ist deaktiviert, wenn Dynamischer Kontrast eingeschaltet ist.
	Kontrast Passen	Sie zuerst die Helligkeit an; stellen Sie den Kontrast dann nur ein, wenn weitere Anpassungen erforderlich sind.Mit der -Taste erhöhen und mit der -Taste verringern Sie den Kontrast (min. 0 / max. 100).Die Kontrast-Funktion passt den Grad der Abweichung zwischen dunklen und hellen Bereichen auf dem Monitorbildschirm anpassen.

Auto-Anpassung

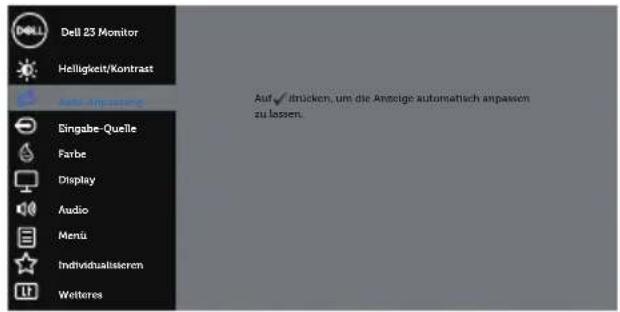

Hiermit aktivieren Sie die automatische Einrichtung und Anpassung des Menüs.

Dell 23 Monitor Helligkeit/Kontrast Mehr Anpassung Singabe-Quelle Farbe Display Audio Menu Individualisieren Weiteres Auf ✓ Imbrücken, um die Anseige automatisch anpassen zu lassen.

Der folgende Dialog erscheint auf einem schwarzen Bildschirm, während sich der Monitor dem aktuellen Eingang anpasst:

Autoeinstellung Wird Vorgenommen...

Durch die Auto-Anpassung kann sich der Monitor automatisch dem eingehende Videosignal anpassen. Nach der Auto-Anpassung können Sie Ihren Monitor über die Regler für Pixeltakt (grob) und Phase (fein) unter Anzeigeeinstellungen weiter einstellen.

HINWEIS: Es findet keine Auto-Anpassung statt, wenn es beim Drücken der Taste keine aktiven Videoeingangssignale gibt oder keine Kabel angeschlossen sind.

Diese Option ist nur verfügbar, wenn Sie einen analogen Anschluss (VGA) verwenden.

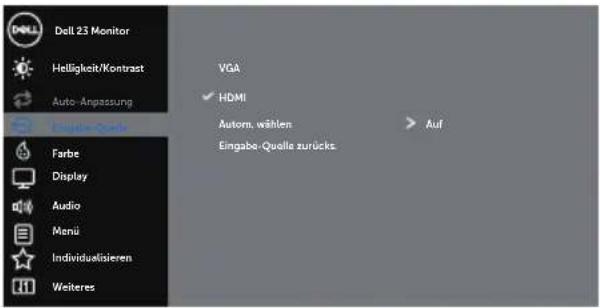

	Eingabe-Quelle Wählen Sie mit dem Eingabe-Quelle-Menü zwischen den unterschiedlichen Videosignalen aus, die möglicherweise an Ihren Monitor angeschlossen sind.
	Autom. wählen Wählen Auto-Auswahl, um nach verfügbaren Eingangssignalen zu suchen.
	VGA Wählen Sie den VGA-Eingang, wenn Sie den analogen Anschluss (VGA) verwenden. Drücken Sie zur Auswahl der VGA-Eingangsquelle
	HDMI Wählen Sie den HDMI-Eingang, wenn Sie den digitalen (HDMI-) Anschluss verwenden. Drücken Sie zur Auswahl der HDMI-Eingangsquelle
	Autom. wählen Wählen Auto-Auswahl, um nach verfügbaren Eingangssignalen zu suchen.
	Eingabe-Quelle zurücks. Wählen Sie diese Option, um die Standarddeingangsquelle wiederherzustellen.

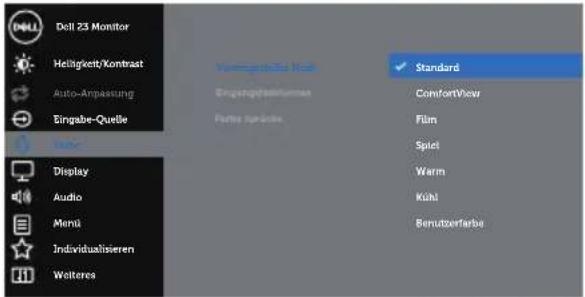

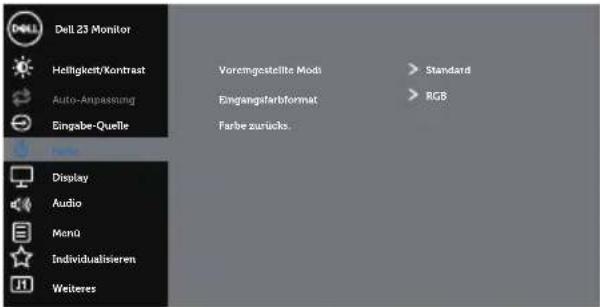

[cxwg]	Farbe Verwenden Sie Farbe zur Einstellung des Farbeinstellungsmodus.

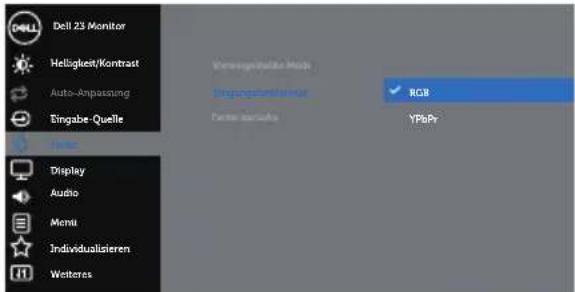

	Voreingestellte ModiEingangsfarbformat	Durch Auswahl von Voreingestellte Modi können Sie in der Liste zwischen Standard, ComfortView, Multimedia, Film, Spiel, Warm, Kühl und Benutzerfarbe auswählen.Standard: Lädt die Standardfarbeinstellungen des Monitors. Dies ist der voreingestellte Standardmodus.ComfortView: Verringern die Intensität des vom Bildschirm ausgegebenen blauen Lichts, wodurch die Betrachtung für Ihre Augen komfortabler wird.Film: Lädt Farbeinstellungen, die für Filme am geeignetsten sind.Spiel: Lädt Farbeinstellungen, die für die meisten Spielanwendungen am geeignetsten sind.Warm: Erhöht die Farbtemperatur. Der Bildschirm wirkt mit einem rötlichen/gelblichen Farbton wärmer.Kühl: Verringert die Farbtemperatur. Der Bildschirm wirkt mit einem bläulichen Farbton kühler.Benutzerfarbe: Ermöglicht Ihnen die manuelle Anpassung der Farbeinstellungen.Drücken Sie zum Anpassen der drei Farbwerte (R, G, B) die Tasten und erstellen Sie Ihren eigenen voreingestellten Farbmodus.Ermöglicht Ihnen die Einstellung des Videoeingangsmodus auf:RGB: Wählen Sie diese Option, wenn Ihr Monitor über das HDMI-Kabel an einen Computer oder DVD-Player angeschlossen ist.YPbPr: Wählen Sie diese Option, wenn Ihr DVD-Player nur den YPbPr-Ausgang unterstützt.
	Farbe zurücks.	Setzt die Farbeinstellungen Ihres Monitors auf die werkseitigen Standardeinstellungen zurück.

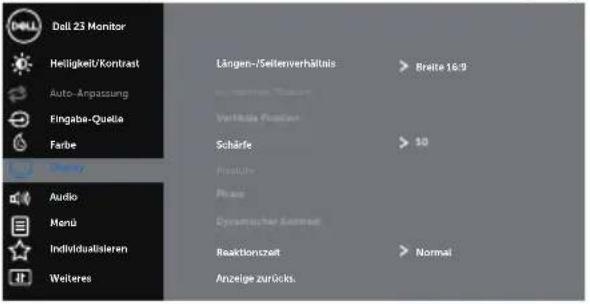

	Display Verwenden Sie zum Anpassen des Bildes die Display.
	Längen-/Seitenverhältnis Passen Sie das Seitenverhältnis auf Breite 16:9, 4:3 oder 5:4 an.
	Horizontale Position Verschieben Sie das Bild mit den Tasten oder nach links oder rechts. Minimum ist „0“ (-). Maximum ist „100“ (+).
	Vertikale Position Verschieben Sie das Bild mit den Tasten oder nach oben oder unten. Minimum ist „0“ (-). Maximum ist „100“ (+).
	Schärfe Diese Funktion kann das Bild schärfer oder weicher wirken lassen. Passen Sie die Schärfe mit oder zwischen „0“ und „100“ an.
	Pixeluhr Mit den Phase- und Pixeluhr-Einstellungen können Sie Ihren Monitor wie gewünscht anpassen. Stellen Sie eine optimale Bildqualität mit den Tasten oder ein. Minimum ist „0“ (-). Maximum ist „100“ (+).
	Phase Falls mit der Phase-Einstellung keine zufriedenstellenden Ergebnisse erzielt wurden, passen Sie erneut den Pixeluhr (grob) und dann die Phase (fein) an. Minimum ist „0“ (-). Maximum ist „100“ (+).
	Dynamischer Kontrast Ermöglicht Ihnen die Erhöhung der Kontraststufe für eine schärfere und detailreichere Bildqualität.Mit stellen Sie die Option Dynamischer Kontrast auf „Auf“ oder „Aus“.HINWEIS: Dynamischer Kontrast erhöht den Kontrast, wenn Sie den Voreinstellungsmodus Spiel oder Film auswählen.
	Reaktionszeit Der Nutzer kann zwischen Normal, Schnell oder Superschnell wählen.
	Anzeige zurücks. Wählen Sie diese Option, um die Standardanzeigeeinstellungen wiederherzustellen.

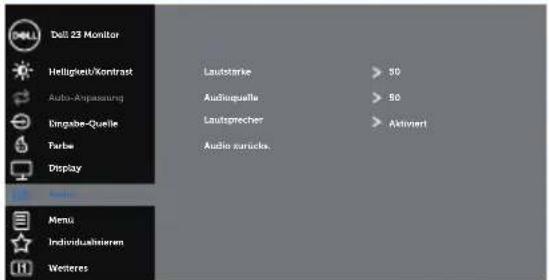

	Audio
	Lautstärke(Nur S2319H)	Verwenden Sie die Tasten zum Anpassen der Lautstärke. Minimum ist „0“ (-). Maximum ist „100“ (+).
	Audioquelle Ermöglicht Ihnen die Einstellung des Audioquelle-Modus auf:PC-AudioHDMI
	Lautsprecher(Nur S2319H)	Ermöglicht Ihnen die Aktivierung oder Deaktivierung der Lautsprecherfunktion.
	Audio zurücks. Wahlen Sie diese Option, um die Standardanzeigeeinstellungen wiederherzustellen.
	Menü Wählen Sie zum Anpassen der OSD-Einstellungen, wie Sprache, Dauer der Menüeinblendung etc., diese Option.
	Sprache Sprache-Optionen zur Einstellung der Bildschirmanzeige auf eine von acht Sprachen (English, Español, Français, Deutsch, Português (Brasil), Русский, 简体中文 oder 日本語).
	Transparenz Wählen Sie diese Option zur Einstellung der Menütransparenz auf 0 bis 100 mit den Tasten und
	Timer OSD-Zeitüberschreitung:Stellt ein, wie lange das Bildschirmmenü nach Betätigung einer Taste aktiv bleiben soll. Passen Sie den Schieberegler mit und in Schritten von jeweils 1 Sekunde auf 5 bis 60 Sekunden an.
	Menü zurücks. Setzt alle OSD-Einstellungen auf die werkseitig voreingestellten Werte zurück.

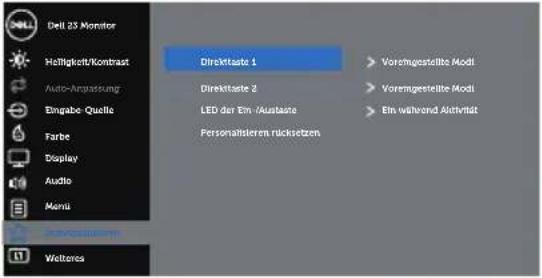

	Individualisieren Sie können zwischen Direkttaste 1, Direkttaste 2, LED der Ein-/Austaste oder Personalisieren rücksetzen, Voreingestellte Modi und Helligkeit/Kontrast wählen und die entsprechende Option als Direkttaste einrichten.
	Direkttaste 1 Sie können eine der folgenden Optionen wählen: Voreingestellte Modi, Helligkeit/Kontrast, Auto-Anpassung, Eingabe-Quelle, Längen-/ Seitenverhältnis und Lautstärke – zur Festlegung als Direkttaste 1.
	Direkttaste 2 Sie können eine der folgenden Optionen wählen: Voreingestellte Modi, Helligkeit/Kontrast, Auto-Anpassung, Eingabe-Quelle, Längen-/ Seitenverhältnis und Lautstärke – zur Festlegung als Direkttaste 2.
	LED der Ein-/ Austaste Hiermit schalten Sie bei aktiviertem Gerät die Betriebsanzeige-LED zur Energieeinsparung ein oder aus.
	Personalisieren rücksetzen Ermöglicht Ihnen, die Standardeinstellung der Schnelltaste wiederherzustellen.

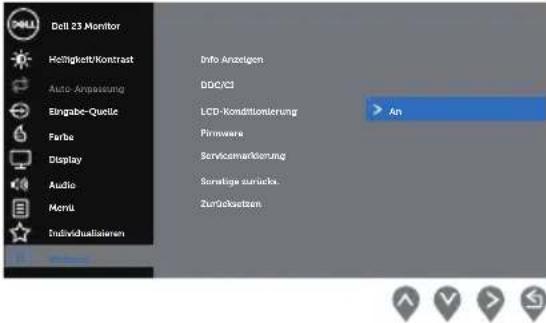

	Weiteres

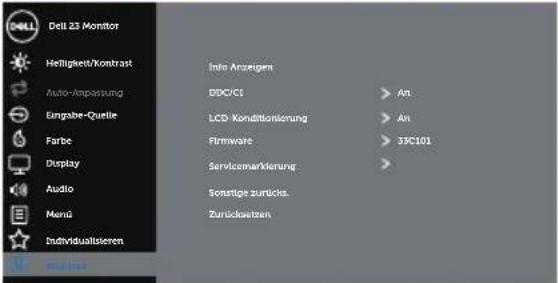

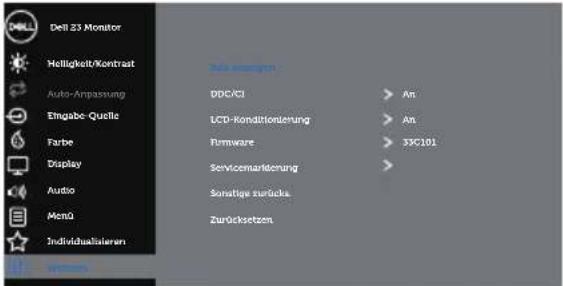

	Info Anzeigen Zur	Anzeige der Informationen über das Display drücken.

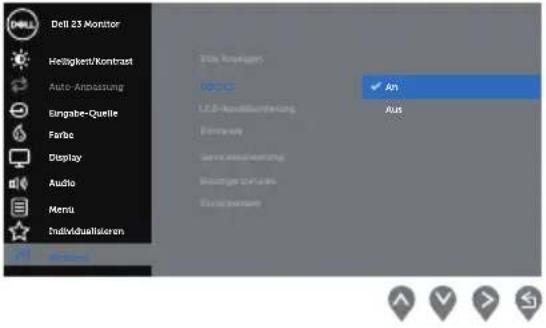

	DDC/CI DDC/CI (Display Data Channel/Command Interface) ermöglicht die Anpassung Ihrer Monitorparameter (Helligkeit, Farbbalance etc.) per Software an Ihrem Computer.Sie können diese Funktion durch Auswahl von Deaktiviert deaktivieren.Aktivieren Sie diese Funktion zur Erzielung optimaler Benutzererfahrung und Monitorleistung.
	LCD-Konditionierung Hilft bei der Reduzierung schwacher Geisterbilder. Je nach Grad der Geisterbilder kann das Programm einige Zeit erfordern. Wählen Sie zum Starten der LCD-KonditionierungAktiviert.
	Firmware Zeigt die Version der Firmware des Displays.
	Servicemarkierung Zeigt die Servicemarkierungsnummer des Displays.
	Sonstige zurücks. Setzt alle Einstellungen im Menü WeiteresEinstellungen auf die werkseitig voreingestellten Werte zurück.
	Zurücksetzen Setzt alle OSD-Einstellungen auf die werkseitig voreingestellten Werte zurück.

HINWEIS: Ihr Monitor verfügt über eine eingebaute Funktion, die die Helligkeit automatisch an die Alterung der LEDs anpasst.

OSD-Warnmeldungen

Wenn die Dynamischer Kontrast-Funktion aktiviert ist (in diesen voreingestellten Modi: Spiel oder Film), wird die manuelle Helligkeitsregelung deaktiviert.

Dell 23 Monitor Um die manuelle Regelung der Helligkeit zu ermöglichen, wird der Dynamische Kontrast deativiert. Möchten Sie fortfahren? Ja Nein S2319H

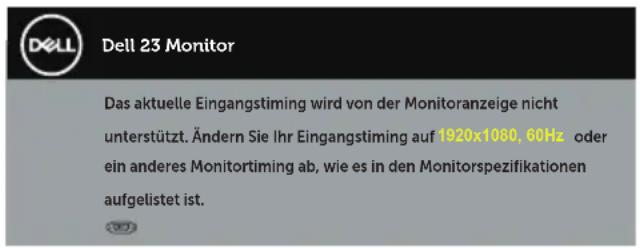

Wenn der Monitor einen bestimmten Auflösungsmodus nicht unterstützt, erscheint folgende Meldung:

Dell 23 Monitor Das aktuelle Eingangstiming wird von der Monitoranzeige nicht unterstützt. Ändern Sie Ihr Eingangstiming auf 1920x1080, 60Hz oder ein anderes Monitortiming ab, wie es in den Monitorspezifikationen aufgelistet ist.

Das bedeutet, dass sich der Monitor mit dem vom Computer empfangenen Signal nicht synchronisieren kann. Siehe Technische Daten des Monitors für die horizontalen und vertikalen Frequenzbereiche, die für diesen Monitor adressierbar sind. Empfohlener Modus ist 1920 x 1080.

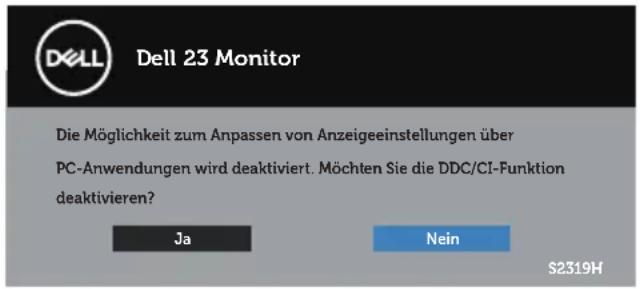

Sie sehen die folgende Meldung, bevor die DDC/CI-Funktion deaktiviert wird:

Dell 23 Monitor Die Möglichkeit zum Anpassen von Anzeigeeinstellungen über PC-Anwendungen wird deaktiviert. Möchten Sie die DDC/CI-Funktion deaktivieren? Ja Nein S2319H

Wenn der Monitor den Energiesparmodus aufruft, erscheint folgende Meldung:

Dell 23 Monitor Energiesparen aktivieren. S2319H

Wenn Sie eine beliebige Taste mit Ausnahme der Ein-/Austaste drücken, erscheinen folgende Meldungen, je nach ausgewähltem Eingang:

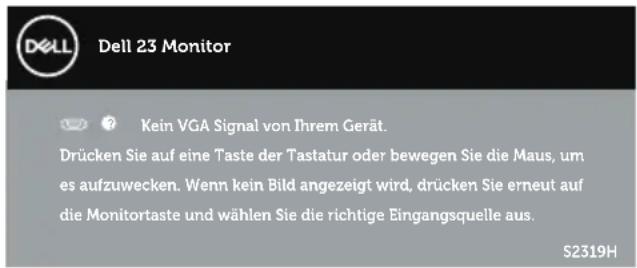

Dell 23 Monitor Kein VGA Signal von Ihrem Gerät. Drücken Sie auf eine Taste der Tastatur oder bewegen Sie die Maus, um es aufzuwecken. Wenn kein Bild angezeigt wird, drücken Sie erneut auf die Monitortaste und wählen Sie die richtige Eingangsquelle aus. $2319H

Ist das VGA- oder HDMI-Kabel nicht angeschlossen, erscheint ein schwebendes Dialogfenster, siehe unten. Der Monitor ruft nach 4 Minuten den Energiesparmodus auf, wenn er in diesem Zustand belassen wird.

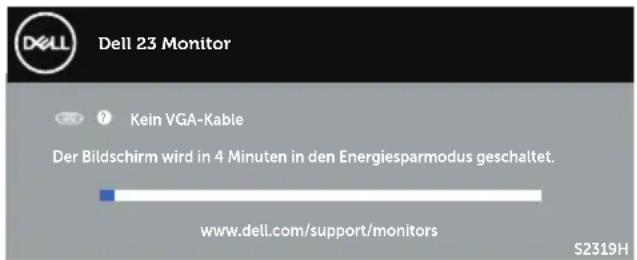

Dell 23 Monitor Kein VGA-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors S2319H

oder

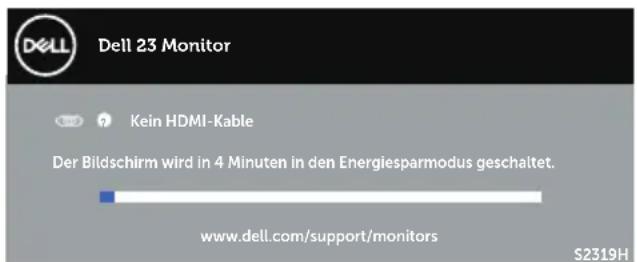

Dell 23 Monitor Kein HDMI-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors S2319H

Weitere Informationen finden Sie unter Problemlösung.

Maximale Auflösung einstellen

So stellen Sie die maximale Auflösung des Monitors ein:

Unter Windows 7, Windows 8, Windows 8.1 und Windows 10:

1. Bei Windows 8 und Windows 8.1: Wählen Sie die Desktop-Kachel, um zum klassischen Desktop zu schalten.
2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Bildschirmauflösung.
3. Klicken Sie auf die Auswahlliste der Bildschirmauflösung; wählen Sie 1920 x 1080.
4. Klicken Sie auf OK.

Falls 1920 x 1080 nicht zur Auswahl steht, müssen Sie möglicherweise Ihre Grafikkartentreiber aktualisieren. Wählen Sie je nach Computer einen der folgenden Vorgänge:

Wenn Sie einen Desktop-PC oder tragbaren Computer von Dell verwenden:

- Rufen Sie www.dell.com/support auf, geben Sie Ihr Service-Tag ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.

Wenn Sie einen Desktop-PC oder tragbaren Computer verwenden, der nicht von Dell stammt:

• Rufen Sie die Kundendienstseite Ihres Computers auf und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.
• Rufen Sie die Webseite des Grafikkartenherstellers auf und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.

Neigungswinkel anpassen

HINWEIS: Dies gilt für einen Monitor mit Ständer. Wenn ein anderer Ständer erworben wird, beachten Sie bitte die entsprechenden Anweisungen in der zugehörigen Anleitung.

Monitor drehen

Bevor Sie den Monitor drehen, sollten Sie ihn vertikal vollständig ausziehen und bis zum maximalen Winkel neigen, damit die Unterkante des Monitors nicht anstößt.

HINWEIS: Der Ständer ist bei Werksauslieferung nicht am Monitor angebracht.

5° 21°

WARNUNG: Bevor Sie eines der Verfahren in diesem Abschnitt beginnen, befolgen Sie die Sicherheitshinweise.

Selbsttest

Ihr Monitor besitzt eine Selbsttestfunktion, mit der Sie prüfen können, ob Ihr Monitor richtig funktioniert. Sind Ihr Monitor und der Computer richtig verbunden, aber der Monitorbildschirm bleibt dunkel, führen Sie anhand der nachstehenden Schritte den Monitorselbsttest durch:

1. Schalten Sie den Computer und auch den Monitor aus.
2. Ziehen Sie das Videokabel von der Rückseite des Computers ab. Damit der Selbsttest richtig abläuft, entfernen Sie alle angeschlossenen digitalen und analogen Kabel von der Rückseite des Monitors.
3. Schalten Sie den Monitor ein.

Wenn der Monitor richtig funktioniert, erkennt er, dass kein Signal anliegt, und eine der folgenden Meldungen erscheint. Während des Selbsttestmodus leuchtet die Betriebs-LED durchgehend weiß.

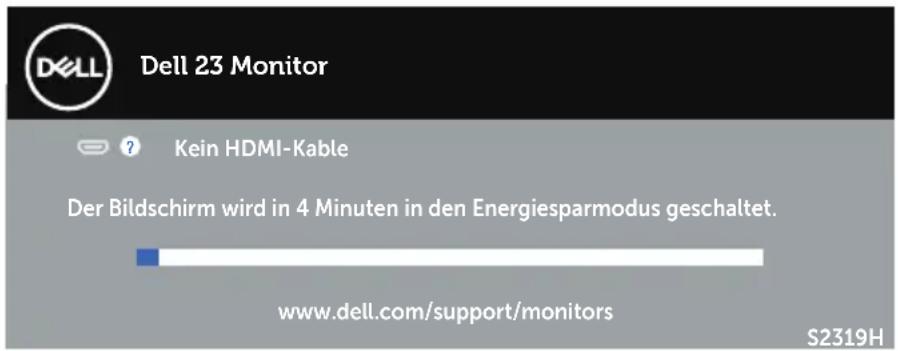

Dell 23 Monitor Kein HDMI-Kable Der Bildschirm wird in 4 Minuten in den Energiesparmodus geschaltet. www.dell.com/support/monitors S2319H

HINWEIS: Dieses Fenster erscheint auch während des normalen Systembetriebs, falls das Videokabel abgezogen wird oder beschädigt ist.

1. Schalten Sie Ihren Monitor aus und schließen das Videokabel erneut an; schalten Sie dann Ihren Computer und den Monitor ein.

Falls Ihr Monitor dunkel bleibt, nachdem Sie die Kabel wieder angeschlossen haben, prüfen Sie Ihren Grafikcontroller und Ihren Computer, da Ihr Monitor ordnungsgemäß funktioniert.

Integrierte Diagnose

Ihr Monitor hat ein integriertes Diagnosewerkzeug, das Ihnen bei der Bestimmung hilft, ob die auftretende Bildschirmstörung an Ihrem Monitor oder an Ihrem Computer und der Grafikkarte liegt.

HINWEIS: Sie können die integrierte Diagnose nur durchführen, wenn das Videokabel gezogen ist und sich der Monitor im Selbsttestmodus befindet.

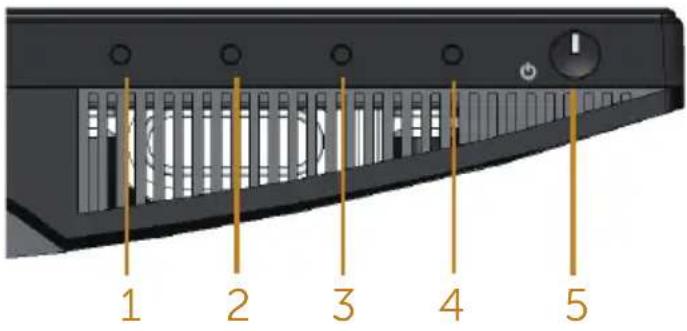

1 2 3 4 5

So führen Sie die integrierte Diagnose durch:

1. Stellen Sie sicher, dass der Bildschirm sauber ist (keine Staubpartikel auf der Bildschirmoberfläche).
2. Ziehen Sie das/die Videokabel von der Rückseite des Computers oder Monitors ab. Der Monitor ruft den Selbsttestmodus auf.
3. Halten Sie Taste 1, 5 Sekunden lang gedrückt halten. Ein grauer Bildschirm erscheint.
4. Untersuchen Sie den Bildschirm sorgfältig auf Abweichungen.
5. Drücken Sie erneut Taste 1 an der Unterseite des Monitors. Der Bildschirm wird rot.
6. Untersuchen Sie den Bildschirm auf Abweichungen.
7. Wiederholen Sie die Schritte 5 und 6 und prüfen das Display bei grünem, blauem, schwarzem, weißem Bildschirm und Textanzeige.

Der Test ist abgeschlossen, sobald der Textbildschirm erscheint. Drücken Sie zum Beenden erneut Taste 1.

Wenn Sie mit dem integrierten Diagnosewerkzeug keine Bildschirmstörung erkennen können, funktioniert der Monitor normal. Prüfen Sie die Grafikkarte und den Computer.

Allgemeine Probleme

Die folgende Tabelle enthält allgemeine Informationen zu üblichen Monitorproblemen, die auftreten könnten, sowie Korrekturvorschläge:

Allgemeine Symptome Was Sie bemerken		Korrekturvorschläge
Kein Video/Betriebs-LED aus	Kein Bild	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Vergewissern Sie sich, dass die Steckdose richtig funktioniert, indem Sie ein anderes elektrisches Gerät anschließen.Stellen Sie sicher, dass über das MenüEingabe-Quellide richtige Eingangsquelle ausgewählt ist.
Kein Video/Betriebs-LED ein Kein Bild oder keine Helligkeit		Erhöhen Sie Helligkeit und Kontrast über das Bildschirmmenü.Führen Sie die Selbsttestfunktion des Monitors aus.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Führen Sie die integrierte Diagnose aus.Stellen Sie sicher, dass über das MenüEingabe-Quellide richtige Eingangsquelle ausgewählt ist.
Schlechter Fokus Bild erscheintunscharf,verschwommen oder doppelt		Verwenden Sie keine Videoverlängerungskabel.Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Ändern Sie die Videoauflösung entsprechend dem Seitenverhältnis.
Wackliges/zittriges Video Wellige Bilder oder feine Bewegungen		Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Prüfen Sie die Umgebungsfaktoren.Stellen Sie den Monitor um und testen Sie ihn in einem anderen Zimmer.
Fehlende Pixel Punkte auf dem LCD-Bildschirm		Schalten Sie das Gerät aus und wieder ein.Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell Support-Site unter:www.dell.com/support/monitors.
Dauerhaft leuchtende Pixel Helle Punkte auf dem LCD-Bildschirm		Schalten Sie das Gerät aus und wieder ein.Ein durchgehend inaktiver Pixel ist ein natürlicher Defekt, der in der LCD-Technologie auftreten kann.Weitere Informationen über die Qualitätsrichtlinie für den Dell-Monitor und die Pixel finden Sie auf der Dell-Support-Website unter:http://www.dell.com/support/monitors.
Helligkeitsprobleme Bild zu dunkel oder zu hell		Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Passen Sie Helligkeits- und Kontrastregler im OSD-Menü an.
Geometrische Verzerrung Bildschirm nicht richtig zentriert		Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Passen Sie horizontalen und vertikalen Steuerungen im OSD-Menü an.
Kein Ton oder Ton zu leise Monitor hat keinen Ton oder Ton ist leise		Stellen Sie sicher, dass das Audiokabel richtig am Monitor angeschlossen ist.Passen Sie die Lautstärkeeinstellungen von Monitor und Computer an.Stellen Sie sicher, dass der Computer-Soundkartentreiber richtig installiert und aktiviert ist.Stellen Sie sicher, dass die Audioquelle im OSD richtig eingestellt ist.
Horizontale/vertikale Linien Bildschirm weist eine oder mehrere Linien auf		Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob diese Linien auch im Selbsttestmodus auftreten.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Führen Sie die integrierte Diagnose aus.
Synchronisierungsprobleme Bild ist ungeordnet oder erscheint zerrissen		Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das Bild auch im Selbsttestmodus ungeordnet ist.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.Starten Sie den Computer im abgesicherten Modus neu.
Sicherheitsprobleme Sichtbare		Nehmen Sie keine Schritte zur Problemlösung vor.Wenden Sie sich umgehend an Dell.
	Anzeichen von Rauch oder Funken
Periodisch auftretende Probleme	Monitorstörungen treten nur manchmal auf	Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).Führen Sie den Selbsttest des Monitors aus und prüfen Sie, ob das intermittierende Problem auch im Selbsttestmodus auftritt.
Fehlende Farbe Farbloses Bild		Führen Sie die Selbsttestfunktion des Monitors aus.Stellen Sie sicher, dass das Videokabel richtig und fest mit dem Monitor und dem Computer verbunden ist.Prüfen Sie, ob Kontaktstifte am Videokabelanschluss verbogen oder abgebrochen sind.
Falsche Farbe Bildfarbe nicht gut		Ändern Sie denFarbeinstellungsmodusim OSDFarbeinstellungen, je nach Anwendung, aufGrafikoderVideo.Versuchen Sie verschiedeneVoreingestellteModiim OSD Farbe-Einstellungen. Passen Sie denR-/G-/B-Wert inBenutzerfarbeim OSD Farbe-Einstellungen an.Ändern Sie daseingangsfarbformatim OSD Farbe-Einstellungen inRGBoderYPbPr.Führen Sie die integrierte Diagnose aus.
Ein auf dem Monitor längere Zeit verbliebenes, statisches Bild hat sich eingebrannt	Ein schwacher Schatten von einer statischen Bildanzeige erscheint auf dem Bildschirm	Aktivieren Sie die Energieverwaltungsfunktion, damit sich der Monitor bei Nichtbenutzung stets ausschaltet (weitere Informationen sieheEnergieverwaltungsmodi).Oder verwenden Sie einen sich dynamisch ändernden Bildschirmschoner.
Video-Ghosting oder Überschwingung	Bewegliche Bilder sehen aus, als ob sie einen Schatten oder helle Kanten nach sich ziehen.	Ändern SieReaktionszeitim Display-OSDje nach Einsatzbereich inSchnelloder Normal.

Produktspezifische Probleme

Spezifische Symptome	Was Sie bemerken	Korrekturvorschläge
Bild ist zu klein Bild	ist zentriert, füllt jedoch nicht den gesamten Anzeigebereich aus	Prüfen Sie die Längen-/Seitenverhältnis-Einstellung im OSD Display.Setzen Sie den Monitor auf die Werkseinstellungen zurück (Zurücksetzen).
Der Monitor kann mit den Tasten an der Seitenblende nicht eingestellt werden	Das OSD-Menü erscheint nicht auf dem Bildschirm	Schalten Sie den Monitor aus, ziehen Sie den Netzstecker ab, schließen Sie ihn wieder an und schalten Sie den Monitor wieder ein.Überprüfen Sie, ob das OSD-Menü gesperrt ist. Falls ja, halten Sie die Taste über der Ein-/Austaste zur Freigabe 6 Sekunden gedrückt. (Weitere Informationen finden Sie unter Sperre).
Kein Eingangssignal bei Tastenbetätigung	Kein Bild, LED leuchtet weiß	Prüfen Sie die Signalquelle. Stellen Sie sicher, dass sich der Computer nicht im Bereitschafts- oder Energiesparmodus befindet, indem Sie die Maus bewegen oder eine Taste der Tastatur drücken.Prüfen Sie, ob das Videokabel richtig angeschlossen ist. Trennen Sie das Videokabel bei Bedarf und schließen Sie es wieder an.Setzen Sie den Computer oder den Videoplayer zurück.
Das Bild füllt nicht den gesamten Bildschirm aus	Das Bild kann nicht die gesamte Bildschirmhöhe oder -breite ausfüllen	Aufgrund verschiedener Videoformate (Seitenverhältnisse) von DVDs, erscheint die Anzeige am Monitor möglicherweise nicht als Vollbild.Führen Sie die integrierte Diagnose aus.

WARNUNG: Sicherheitshinweise

WARNING: Die Verwendung von Reglern, Einstellungen und Verfahren, die nicht in dieser Dokumentation angegeben sind, kann zu Stromschlägen, elektrischen und/oder mechanischen Gefahren führen.

WARNING: Bei Displays mit glänzenden Blenden sollten Sie bei der Auswahl des Aufstellungsortes beachten, dass die Blende störende Reflektionen von Umgebungslicht und hellen Flächen verursachen kann.

Informationen zu den Sicherheitshinweisen finden Sie in der Produktinformationsanleitung.

FCC-Hinweis (nur USA) und Informationen zu anderen Richtlinien

FCC-Hinweise und Informationen zu anderen Richtlinien finden Sie auf der Webseite für Richtlinienkonformität unter www.dell.com/regulatory_compliance.

Dell kontaktieren

Kunden in den Vereinigten Staaten erreichen uns unter der Telefonnummer 800-WWW-DELL (800-999-3355).

HINWEIS: Falls Sie keine aktive Internetverbindung haben, finden Sie die Kontaktinformationen auf Ihrer Kaufrechnung, dem Lieferschein, Beleg oder im Dell-Produktkatalog.

Dell bietet online und über das Telefon verschiedene Support- und Kundendienstoptionen an. Die Verfügbarkeit kann je nach Land und Produkt variieren, einige Dienste sind in Ihrer Region möglicherweise nicht verfügbar.

So beziehen Sie online den Monitor-Support-Inhalt:

1. Besuchen Sie www.dell.com/support/monitors.

So kontaktieren Sie Dell bei Fragen zum Kauf, zum technischen Support oder zum Kundendienst:

1. Besuchen Sie www.dell.com/support.
2. Wählen Sie Ihr Land bzw. Ihre Region aus dem Auswahlmenü Land/Region wählen im unteren Bereich der Seite.
3. Klicken Sie im linken Bereich der Seite auf Kontakt.
4. Wählen Sie den je nach Ihrem Bedarf den geeigneten Kundendienst- oder Support-Link.
5. Wählen Sie die Methode zur Kontaktaufnahme mit Dell, die für Sie bequem ist.

WARNING: Bei Displays mit glänzenden Blenden sollten Sie bei der Auswahl des Aufstellungsortes beachten, dass die Blende störende Reflektionen von Umgebungslicht und hellen Flächen verursachen kann.

Ihren Monitor einrichten

Anzeigewauflösung einstellen

Stellen Sie die Anzeigewauflösung zur Erzielung maximaler Anzeigeleistung beim Einsatz von Microsoft Windows-Betriebssystemen anhand folgender Schritte auf 1920 x 1080 Pixel ein:

Unter Windows 7, Windows 8, Windows 8.1 und Windows 10:

1. Bei Windows 8 und Windows 8.1: Wählen Sie die Desktop-Kachel, um zum klassischen Desktop zu schalten.
2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Bildschirmauflösung.
3. Klicken Sie auf die Auswahlliste der Bildschirmauflösung; wählen Sie 1920 x 1080.
4. Klicken Sie auf OK.

Wenn die empfohlene Auflösung nicht als Option angezeigt wird, müssen Sie unter Umständen Ihren Grafiktreiber aktualisieren. Bitte wählen Sie nachstehend das Szenario, das am besten das von Ihnen verwendete Computersystem beschreibt und befolgen Sie die angegebenen Schritte.

Wenn Sie einen Desktop-PC oder einen tragbaren Computer von Dell™ mit Internetzugang haben

1. Rufen Sie www.dell.com/support auf, geben Sie Ihr Initialisierungszeichen ein und laden Sie den neuesten Treiber für Ihre Grafikkarte herunter.
2. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 1920 x 1080 einzustellen.

HINWEIS: Falls Sie die Auflösung nicht auf 1920 x 1080 einstellen können, fragen Sie bei Dell™ bitte nach einer Grafikkarte, die diese Auflösung unterstützt.

Wenn Sie einen Desktop-PC, portablen Computer oder eine Grafikkarte haben, der/die nicht von Dell™ stammt

Unter Windows 7, Windows 8, Windows 8.1 und Windows 10:

1. Bei Windows 8 und Windows 8.1: Wählen Sie die Desktop-Kachel, um zum klassischen Desktop zu schalten.
2. Rechtsklicken Sie auf den Desktop und klicken Sie auf Anpassung.
3. Klicken Sie auf Anzeigeeinstellungen ändern.
4. Klicken Sie auf Erweiterte Einstellungen.
5. Ermitteln Sie den Hersteller Ihres Grafikcontrollers über die Beschreibung oben im Fenster (z. B. NVIDIA, ATI, Intel etc.).

6. Aktualisierte Treiber finden Sie auf der Webseite des Grafikkartenherstellers (zum Beispiel www.ATI.com oder www.NVIDIA.com).

7. Versuchen Sie nach Installation der Treiber für Ihre Grafikkarte erneut, die Auflösung auf 1920 x 1080 einzustellen.

HINWEIS: Falls Sie die empfohlene Auflösung nicht einstellen können, wenden Sie sich an den Hersteller Ihres Computers oder denken Sie über den Kauf einer Grafikkarte nach, die diese Videoauflösung unterstützt.

Technische Daten des Flachbildschirms

Modell S2319H/S2319HN/S2319NX
Bildschirmtyp Aktivmatrix - TFT-LCD
Paneltyp In-Plane-Switching
Sichtbares Bild
Diagonal	58,42 cm (23 Zoll)
Horizontal (aktiver Bereich)	509,18 mm (20,05 Zoll)
Vertical (aktiver Bereich)	286,41 mm (11,28 Zoll)
Bereich	1458,34 cm^2 (226,04 Zoll^2 )
Pixelabstand 0,265mm
Betrachtungswinkel (vertical / horizontal)	178 ° / 178 ° (typisch)
Leuchtdichte 250 cd/m^2 (typisch)
Kontrastverhältnis 1000 zu 1 (typisch)	8.000.000 zu 1 (dynamischer Kontrast)
Bildschirmbeschichtung Geringe	Trübung mit Härte von 3H
Hintergrundbeleuchtung Edge-Lit-LED-System
Reaktionszeit 5 ms grau-zu-grau (typisch)
Farbtiefe 16,78 Millionen Farben
Farbskala 83% (typisch)*

*[S2319H/S2319HN/S2319NX]-Farbskala (typisch) basiert auf den Teststandards CIE1976(83 %) und CIE1931(72 %).

Auflösungsspezifikationen

Modell S2319H/S2319HN/S2319NX
Horizontaler Abtastbereich 30 kHz bis 83 kHz (automatisch)
Vertikaler Abtastbereich	56 Hz bis 76 Hz (automatisch)
Maximal voreingestellte Auflösung	1920 x 1080 bei 60 Hz

Voreingestellte Anzeigemodi

Anzeigemodus Horizontale Frequenz (kHz)	Vertikale Frequenz (Hz)	Pixeluhr (MHz)	Sync-Polarität (horizontal/ vertical)
VESA, 720 x 400 31,5	70,1 28,3 -/+
VESA, 640 x 480 31,5	60,0 25,2 -/-
VESA, 640 x 480	37,5 75,0	31,5 -/-
VESA, 800 x 600 37,9	60,3 40,0 +/+
VESA, 800 x 600 46	9 75,0 49,5	+/+
VESA, 1024 x 768	48,4 60,0	65,0 -/-
VESA, 1024 x 768	60,0	75,0 78,8	+/+
VESA, 1152 x 864 67,5	75,0	108,0 +/+
VESA, 1280 x 1024	64,0 60,0	108,0	+/+
VESA, 1280 x 1024	80,0	75,0	135,0 +/+
VESA, 1600 x 900	60,0 60,0	108,0	+/+
VESA, 1920 x 1080	67,5 60,0	148,5	+/+

Elektrische Spezifikationen

Modell		S2319H&S2319HN&S2319NX
Videoeingangssignale		Analoges RGB, 0,7 Volt +/-5 %, positive Polarität bei 75 Ohm EingangsimpedanzHDMI 1.4 (HDCP), 600 mV je Leitung; positive Polarität bei 100 Ohm Eingangsimpedanz
Synchronisierung der Eingangssignale		Separate horizontale und vertikale Synchronisierung, polaritätsfreier TTL-Level, SOG (Composite, Sync-on-Green)
Einschaltstrom		Keine Schäden beim Kaltstart
Netzteil*	Eingangsspannung / Frequenz / Strom	Delta-Netzteil ADP-40DD B: 100 V bis 240 V Wechselspannung / 50 Hz bis 60 Hz ± 3 Hz/ 1,5 A (max.)Lite-On-Netzteil PA-1041-81: 100 V bis 240 V Wechselspannung / 50 Hz bis 60 Hz ± 3 Hz/ 1,2 A (max.)
	Ausgangspannung/-strom	Ausgang: 12 V Gleichspannung/3,33 A

Physikalische Eigenschaften

Modell S2319H S2319HN/S2319NX
Signalkabeltyp	Digital:abnehmbar, HDMI, 19-polig.Analog:abnehmbar, D-Sub, 15-polig	Digital:abnehmbar, HDMI, 19-polig.Analog:abnehmbar, D-Sub, 15-polig
Frontrahmenglanz (Minimum)	Schwarzer Rahmen - 85 Glanzeinheiten	Schwarzer Rahmen - 85 Glanzeinheiten
Abmessungen (mit Ständer)
Höhe 404,0 mm 404,0 mm
Breite 522,2 mm 522,2 mm
Tiefe 152,8 mm 152,8 mm
Abmessungen (ohne Ständer)
Höhe 312,3 mm 312,3 mm
Breite 522,2 mm 522,2 mm
Tiefe 49,1 mm 49,1 mm
Ständerabmessungen
Höhe 171,6 mm 171,6 mm
Breite 249,0 mm 249,0 mm
Tiefe 152,8 mm 152,8 mm
Gewicht
Gewicht mit Verpackung	5,38 kg	5,33 kg
Gewicht mit Ständereinheit und Kabeln	3,90 kg	3,84 kg
Gewicht ohne Ständereinheit	2,89 kg	2,83 kg
Gewicht der Ständereinheit	0,52 kg	0,52 kg

Umweltbezogene Eigenschaften

Modell S2319H/S2319HN/S2319NX
Temperatur
Betrieb 0°C bis 40°C (32°F bis 104°F)
Nicht im Betrieb L	Lagerung	-20°C bis 60°C (-4°F bis 140°F)-20°C bis 60°C (-4°F bis 140°F)
	Transport
Luftfeuchte
Betrieb 10% bis 80% (nicht kondensierend)
Nicht im Betrieb		Lagerung: 5 % bis 90 % (nicht kondensierend)Transport: 5 % bis 90 % (nicht kondensierend)
Höhe
Betrieb (Maximum) 5.000 m (16.400 Fuß)
Nicht im Betrieb (Maximum) 12.192 m (40.000 Fuß)
Wärmeableitung		116,01 BTU/h (Maximum)78,48 BTU/h (typisch)

Energieverwaltungsmodi

Ist eine VESA-DPM™-konforme Grafikkarte oder Software in/auf Ihrem Computer installiert, kann der Monitor automatisch seinen Stromverbrauch reduzieren, wenn er nicht verwendet wird. Dies wird als Energiesparmodus* bezeichnet. Wenn der Computer Eingaben von einer Tastatur, Maus oder einem anderen Eingabegerät erkennt, nimmt der Monitor automatisch seinen normalen Betrieb wieder auf. Die folgende Tabelle zeigt den Stromverbrauch und die Signalisierung dieser automatischen Energiesparfunktion.

*Ein Stromverbrauch von null kann im abgeschalteten Modus nur erreicht werden, indem Sie das Netzkabel aus dem Monitor ziehen.

S2319H/S2319HN/S2319NX

VESA-Modi Horizontale Sync	Vertikale Sync	Video Betriebsanzeige Stromverbrauch
Normaler Betrieb Aktiv Aktiv Aktiv Weiß			34 W (Maximum)**23 W (typisch)
Energiesparmodus Inaktiv Inaktiv Schwarz Weiß		(Leuchtet)	Weniger als 0,3 W
Ausschalten	-	-	Aus	Weniger als 0,3 W

Stromverbrauch P_ON	16 W
Gesamter Energieverbrauch (TEC)	50,81 kWh

HINWEIS:

P_ON : Stromverbrauch im Betriebsmodus, gemessen mit Bezug auf Energy-Star-Test.

TEC: Gesamter Stromverbrauch in kWh, gemessen mit Bezug auf Energy-Star-Testmethode.

** Maximaler Stromverbrauch mit maximaler Luminanz.

Dieses Dokument dient reinen Informationszwecken und spiegelt die Leistung unter Laborbedingungen wieder. Ihr Produkt kann je nach Software, Komponenten und Peripherie, die Sie bestellt haben, davon abweichen; zudem gibt es keine Verpflichtung, derartige Informationen zu aktualisieren. Daher sollte sich der Kunde bei Entscheidungen bezüglich der elektrischen Toleranz und in anderen Zusammenhängen nicht auf diese Informationen verlassen. Es werden weder ausdrücklich noch impliziert Zusicherungen bezüglich der Exaktheit oder Vollständigkeit gemacht.

Lautsprecherspezifikationen

Modell S2319H
Nennleistung des Lautsprechers	2 x 3 W
Frequenzreaktion 200 Hz – 20 kHz
Impedanz 8 Ohm

Das OSD-Menü funktioniert nur im Normalbetrieb. Wird im Energiesparmodus eine Taste gedrückt, blendet sich folgende Meldung ein:

Dell 23 Monitor

Es kommt kein Signal aus Ihrem Rechner. Drücken Sie eine beliebige Taste der Tastatur oder bewegen Sie die Maus, um das System zu aktivieren. Wenn kein Bild angezeigt wird, drücken Sie auf die Monitortaste und wählen Sie im Bildschirmmenü die richtige Eingangsquelle aus.

Aktivieren Sie Computer und Monitor, dadurch erhalten Sie Zugriff auf das OSD.

Pinbelegungen

VGA-Anschluss

⑤ ④ ③ ② ① ⑩ ⑨ ⑧ ⑦ ⑥ ⑮ ⑭ ⑬ ⑭ ⑮

Pin-Nummer 15-polige Seite des angeschlossenen Signalkabels
1 Video - rot
2 Video - grün
3 Video - blau
4 Erde
5 Selbsttest
6 Erde - R
7 Erde - G
8 Erde - B
9 Computer 5V/3,3V
10 Erde - Sync
11 Erde
12 DDC-Daten
13 H-Sync
14 V-Sync
15 DDC-Takt

HDMI-Anschluss

19 17 15 13 11 9 7 5 3 1 18 16 14 12 10 8 6 4 2

Pin-Nummer 19	-polige Seite des angeschlossenen Signalkabels
1 T.M.D.S. Daten	2-
2 T.M.D.S. Daten	2-Abschirmung
3 T.M.D.S. Daten	2+
4 T.M.D.S. Daten	1+
5 T.M.D.S. Daten	1-Abschirmung
6 T.M.D.S. Daten	1-
7 T.M.D.S. Daten	0+
8 T.M.D.S. Daten	0-Abschirmung
9 T.M.D.S. Daten	0-
10 T.M.D.S. Takt +
11 T.M.D.S. Takta	abschirmung
12 T.M.D.S. Takt -
13 CEC
14 Reserve (NC am Gerät)
15 SCL
16 SDA
17 DDC/CEC-Erde
18 +5-V-Stromversorgung
19 Hot-Plug-Erke	nnung
