BEDIENUNGSANLEITUNG Sineax TV804 Gossen

Allgemeine Eigenschaften

• Eingangssignal 0...20 mA oder 4...20 mA
- Sensorversorgung in 2-Draht-Technik: 20 V DC stabilisiert, 20 mA max., kurzschlussfest.
- Messung und Übertragung an einen galvanisch getrennten Stromausgang 0...20 mA oder 4...20 mA.
- Anzeige der Spannungsversorgung über Front-LED.
• Galvanische 3-Wege-Trennung: 1500 V AC.

Technische Daten

Spannungsversorgung 9...40 V DC, 19...28 V AC, 50...60 Hz, max. 2,5 W
Eingang Strom: 0...20 mA oder 4...20 mA, Eingangsimpedanz 20 Ω
Ausgang	Strom: 0...20 mA oder 4...20 mA,max. Lastwiderstand 600 Ω
Umgebungsbedingungen	Temperatur: 0...50 °C, Luftfeuchtigkeit min. 30%, max. 90%bei 40 °C nicht kondensierend (siehe auch unter Kapitel“Installation”)
Fehler bezogen aufMessbereich des Eingangs	Kalibrierfehler0,5%	Temperatur-koeffi zient0.02% / °C	Linearitätsfehler0,05%
Eingangsschutz Strom 100 mA, ständig anliegend
Ausgangsschutz /Versorgung	Schutz gegen Überspannungsimpulse 400 W/ms
Das Instrument entsprichtfolgenden Standards:CE	EN 50081-2 (Elektromagnetische Verträglichkeit, industrielleUmgebung)EN 50082-2 (Elektromagnetische Immunität, industrielleUmgebung)

Elektrischer Anschluss

Spannungsversorgung

9 - 40 VDC19 - 28 VAC[IMAGE]23

Die Spannungsversorgung muss in einem Bereich von 9 bis 40 V DC liegen (Polarität gleichgültig), von 19 bis 28 V AC; siehe auch Abschnitt “Installation”.Die oberen Grenzen dürfen nicht überschritten werden. Eine Überschreitung kann zu Beschädigungen des Moduls führen.Es ist erforderlich, die Spannungsversorgung mit einer korrekt dimensionierten Sicherung zu schützen.

Eingang

	Aktiver EingangDiese Anbindung wird bei 2-Draht-Sensoren verwendet.Der Sensor wird direkt vom Modul mit einer 20 V DC, 20 mA max. Sensorversorgung gespeist. Die Versorgung oder der Eingang sind kurzschlussfest.
	Passiver EingangDiese Anbindung erfolgt, wenn der Sensor über eine externe Sensorversorgung gespeist wird (Schleifen-versorgung von extern).

Ausgang

	Aktiver AusgangVerwendung, wenn die Ausgangsschleife direkt vom Modul gespeist wird.Die Stromschleifenversorgung vom Modul ist gegen Kurzschluss geschützt. Maximaler Lastwiderstand 600 Ω.
	Passiver AusgangAnbindung, wenn die Stromschleifenversorgung von extern erfolgt.

Installationsvorschriften

Das Modul wurde so entwickelt, dass es auf einer DIN 46277 Hutschiene in vertikaler Position befestigt werden kann.

Um einen optimalen Betrieb und eine lange Lebensdauer sicherzustellen, ist es erforderlich, für eine entsprechende Belüftung der einzelnen Module zu sorgen. Vermeiden Sie die Installation von Objekten, die entsprechende Lüftungsmöglich keiten verdecken. Vermeiden Sie das Montieren von Modulen oder Geräten, die starke Wärme erzeugen können; es wird empfohlen, die Signalwandler im unteren Bereich des Schaltschranks zu montieren.

Erschwerte Betriebsbedingungen

Erschwerte Betriebsbedingungen sind:

• Hohe Spannung (> 30 V DC / > 26 V AC)

• Sensorversorgung
• Verwendung des Ausgangs mit eingeprägtem Strom

Wenn Module nebeneinander montiert werden, kann es unter folgenden Bedingungen erforderlich sein, einen Abstand von mindestens 5 mm zwischen den Modulen einzuhalten:

• Die obere Betriebstemperatur ist höher als 45 °C und mindestens eine Extrembedingung existiert.
- Die obere Betriebstemperatur ist höher als 35 °C und mindestens zwei Extrembedingungen existieren.

Elektrischer Anschluss

Allgemeine Hinweise für die elektrische Verdrahtung

Die Verwendung von abgeschirmten Leitungen wird empfohlen. Verwenden Sie ein Referenz-Massepotential. Es ist empfehlenswert, die Signalleitungen nicht in der Nähe von Starkstromanlagen für z.B. Motoren, Transformatoren usw. zu installieren.

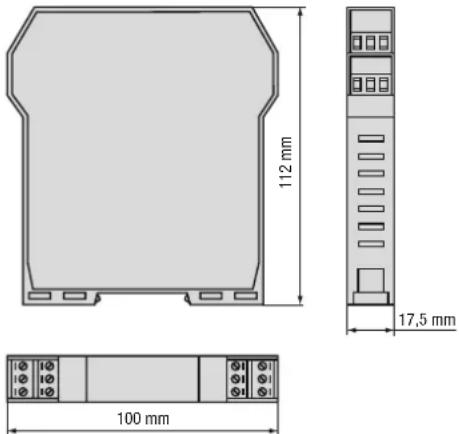

Abmessungen

112 mm 17,5 mm 100 mm

Entsorgung von alten Elektro- und Elektronikgeräten (gültig in der Europäischen Union und anderen europäischen Ländern mit separatem Sammel-system).

Dieses Symbol auf einem Produkt oder auf der Verpackung bedeutet, dass dieses Produkt nicht wie Hausmüll behandelt werden darf. Stattdessen soll dieses Produkt zu dem geeigneten Entsorgungspunkt zum Recyclen von Elektro- und Elektronikgeräten gebracht werden. Wird das Produkt korrekt entsorgt, helfen Sie mit, negativen Umwelteinflüssen und Gesundheitsschäden vorzubeugen, die durch unsachgemässe Entsorgung verursacht werden könnten. Das Recycling von Material wird unsere Naturressourcen erhalten. Für nähere Informationen über das Recyclen dieses Produktes kontaktieren Sie bitte Ihr lokales Bürgerbüro, Ihren Hausmüll-Abholservice oder das Geschäft, in dem Sie dieses Produkt gekauft haben.
