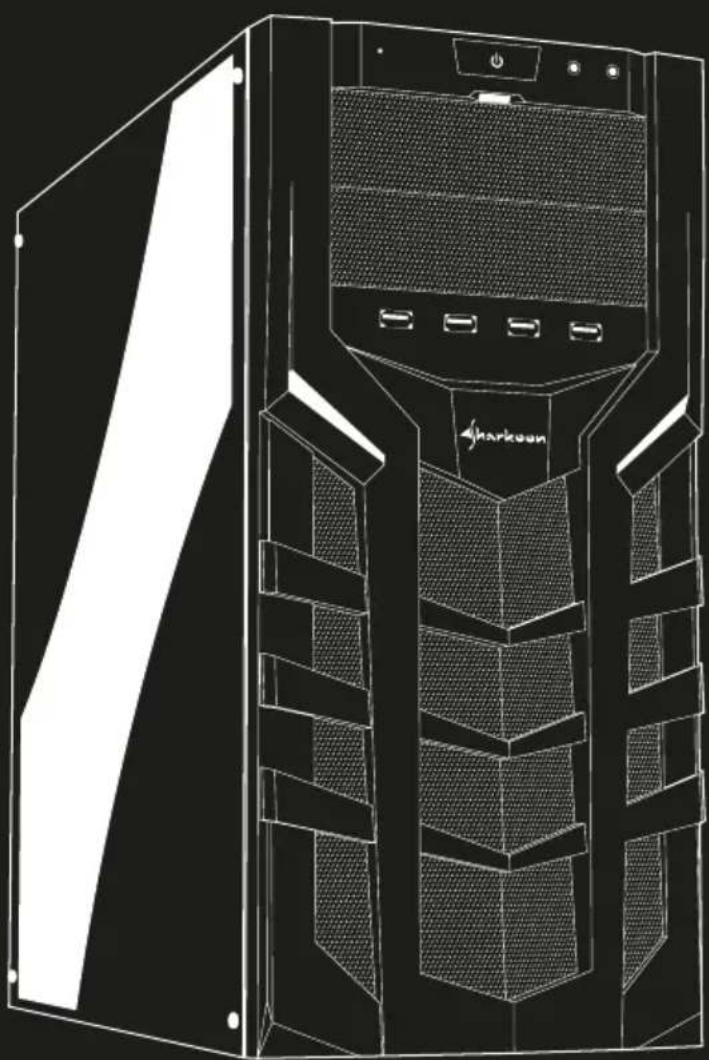

BEDIENUNGSANLEITUNG DG7000-G RGB Sharkoon

Formfaktor	ATX
Slots für Erweiterungskarten	7
Innenlackierung	√
Schnellverschlüsse	√
Cable Management System	√
Seitenteil Gehärtetes Glas 4 mm	√
Gewicht	8,2 kg
Abmessungen (L x B x H)	47 x 21 x 47 cm

I/O:

Einbaumöglichkeiten für Laufwerke:

5,25"	1
5,25" oder 3,5"	1
5,25"-Frontblende mit 3,5"-Öffnung	1
3,5"	1
3,5" oder 2,5"	2
2,5"	2

Lüfterkonfiguration:

Gehäusefront	2x 140-mm-RGB-LED-Lüfter (vorinstalliert) oder Radiator (Optional)
Rear Panel	1x 140-mm-LED-Lüfter (vorinstalliert)
Top Panel	2x 120-mm-Lüfter oder 2x 140-mm-Lüfter (Optional)

Kompatibilität:

Mainboard	Mini-ITX, Micro-ATX, ATX
Max. Länge Grafikkarte	38 cm
Max. Höhe CPU-Kühler	17,5 cm
Max. Länge Netzteil	23 cm
Max. Höhe Radiator inkl. Lüfter (Front)	5,7 cm

Package Contents:

DG7000-G RGB, Zubehör-Set, 6-fach RGB-Verteiler, 5-pol. auf 4-pol. Adapter, manuelle Farbsteuerung,

RGB LED Strip S1

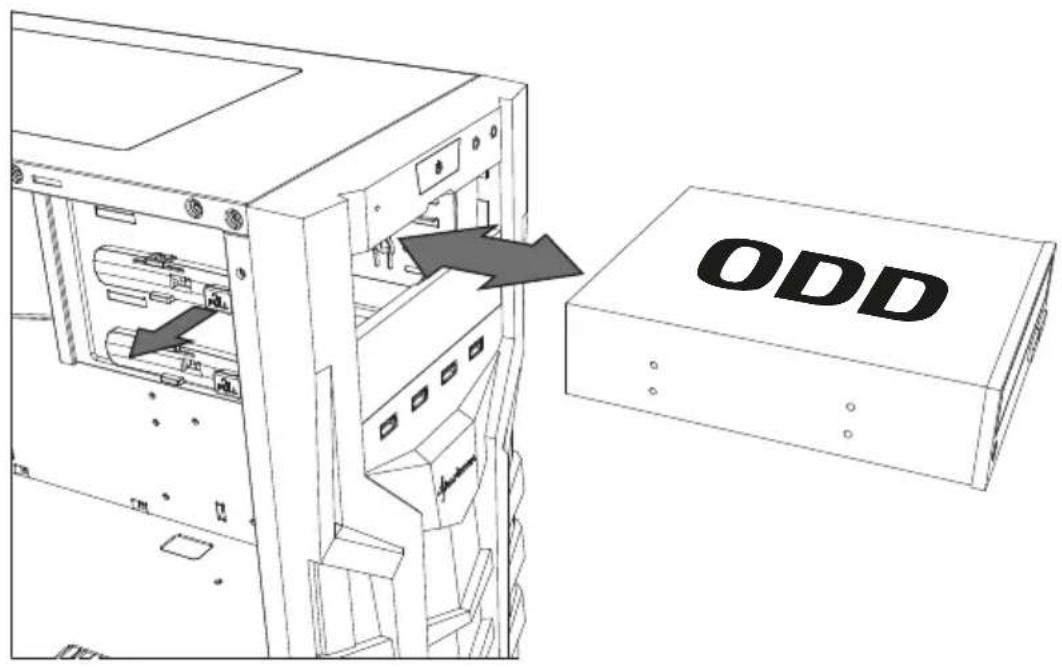

Einbau ODD

ODD

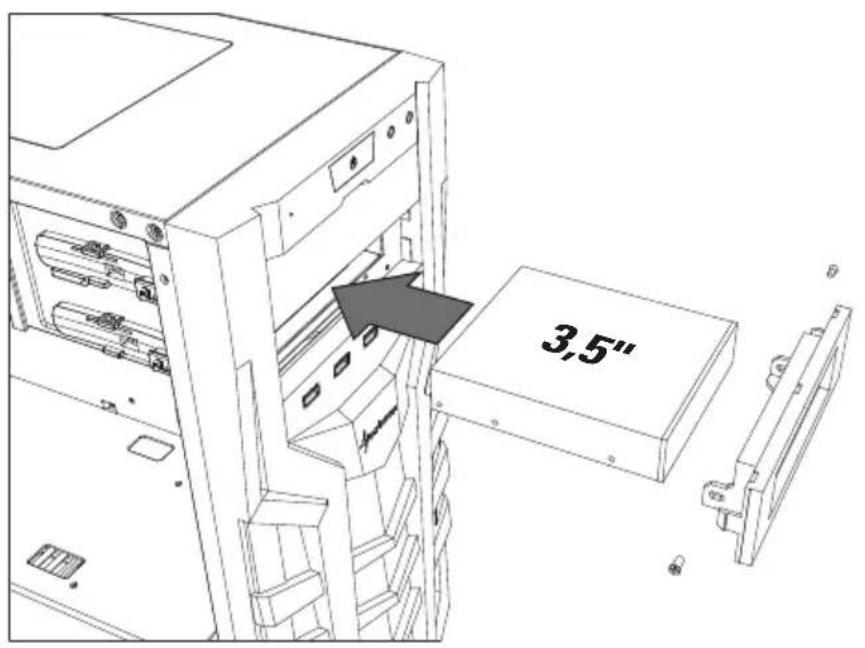

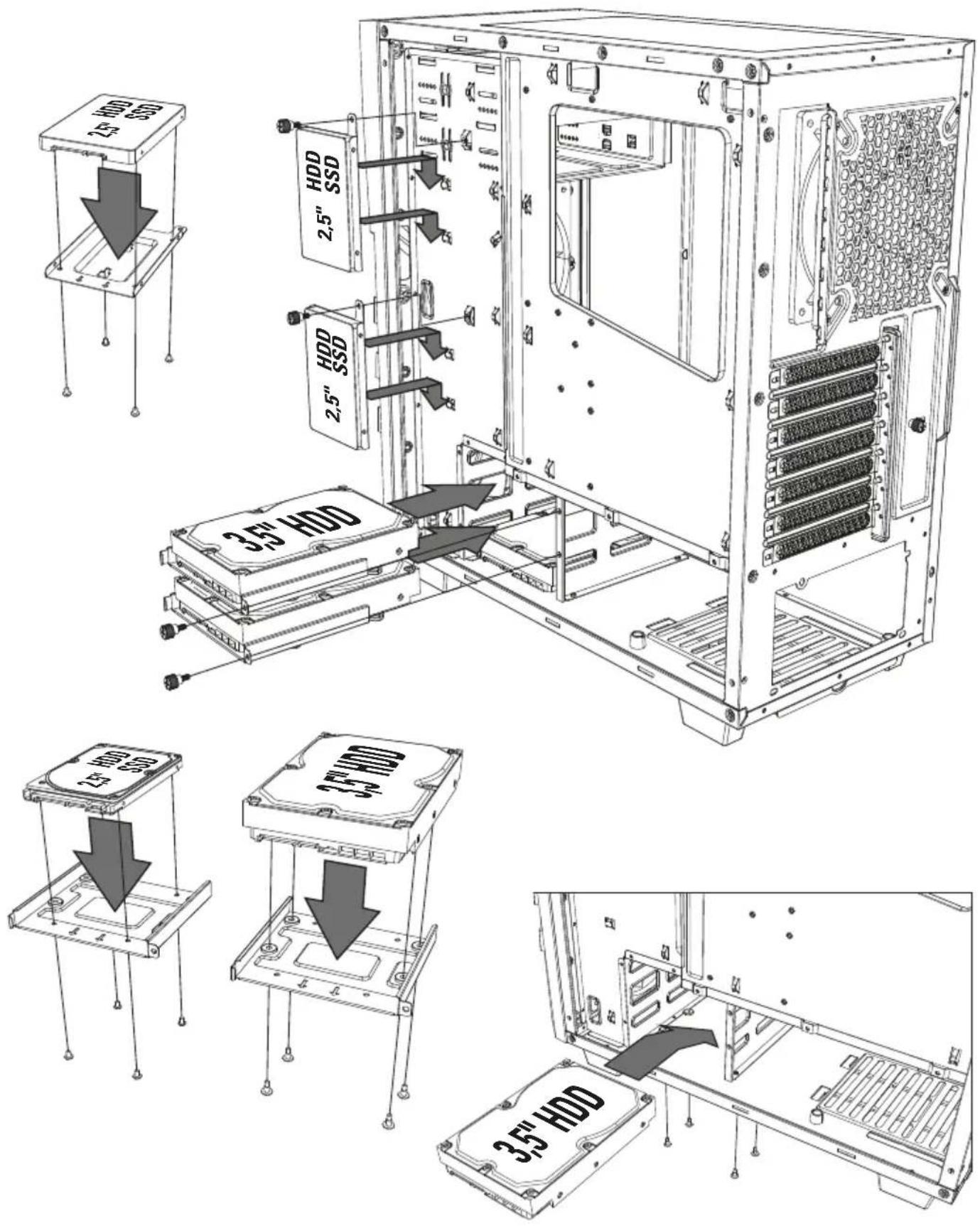

Einbau 3,5"-Laufwerk

3,5"

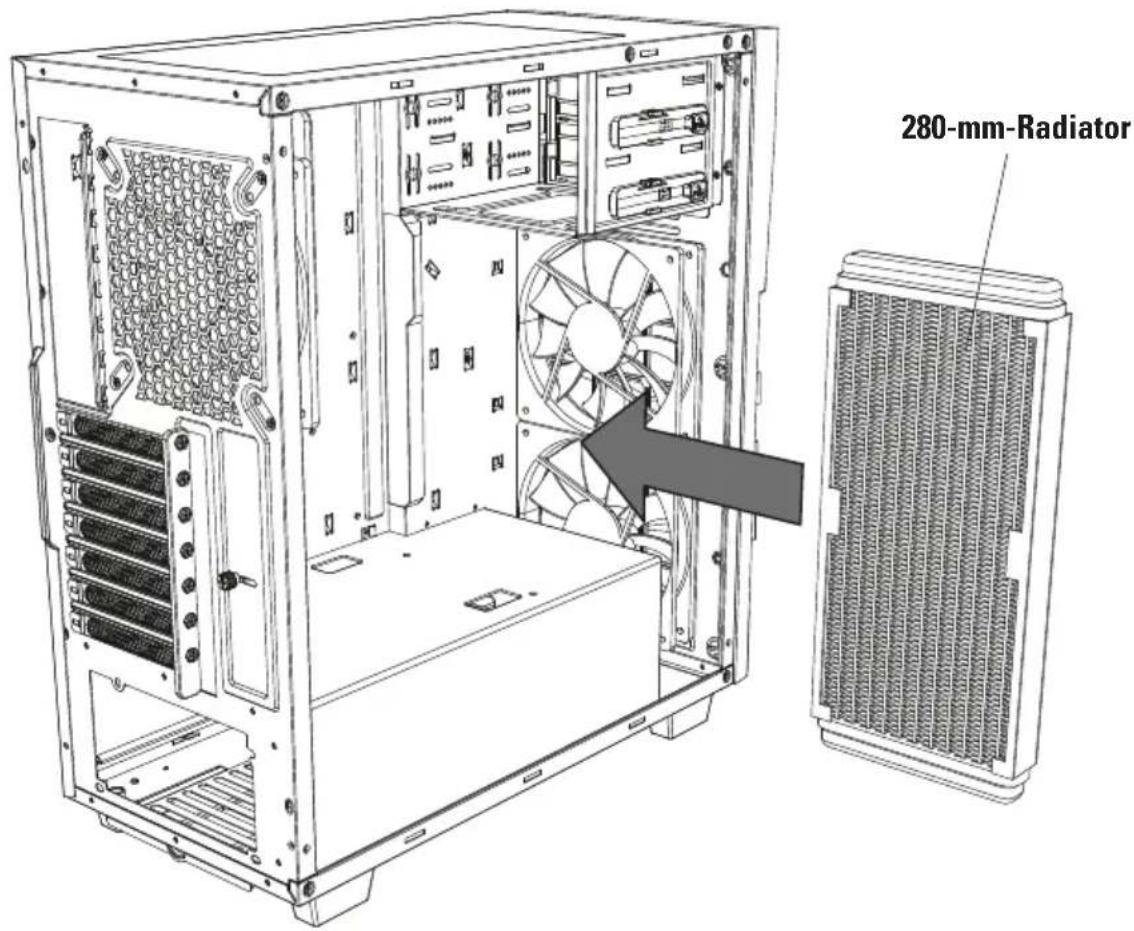

Radiatoreinbau Gehäusefront

280-mm-Radiator

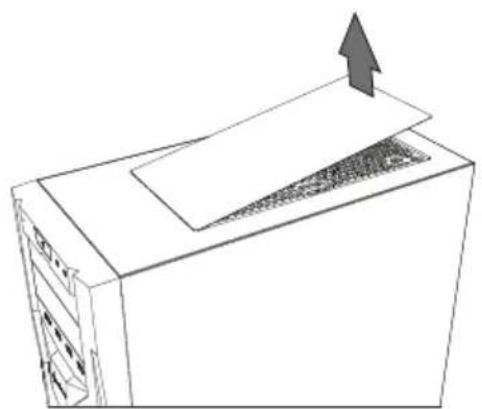

Herausnehmbarer Staubfilter

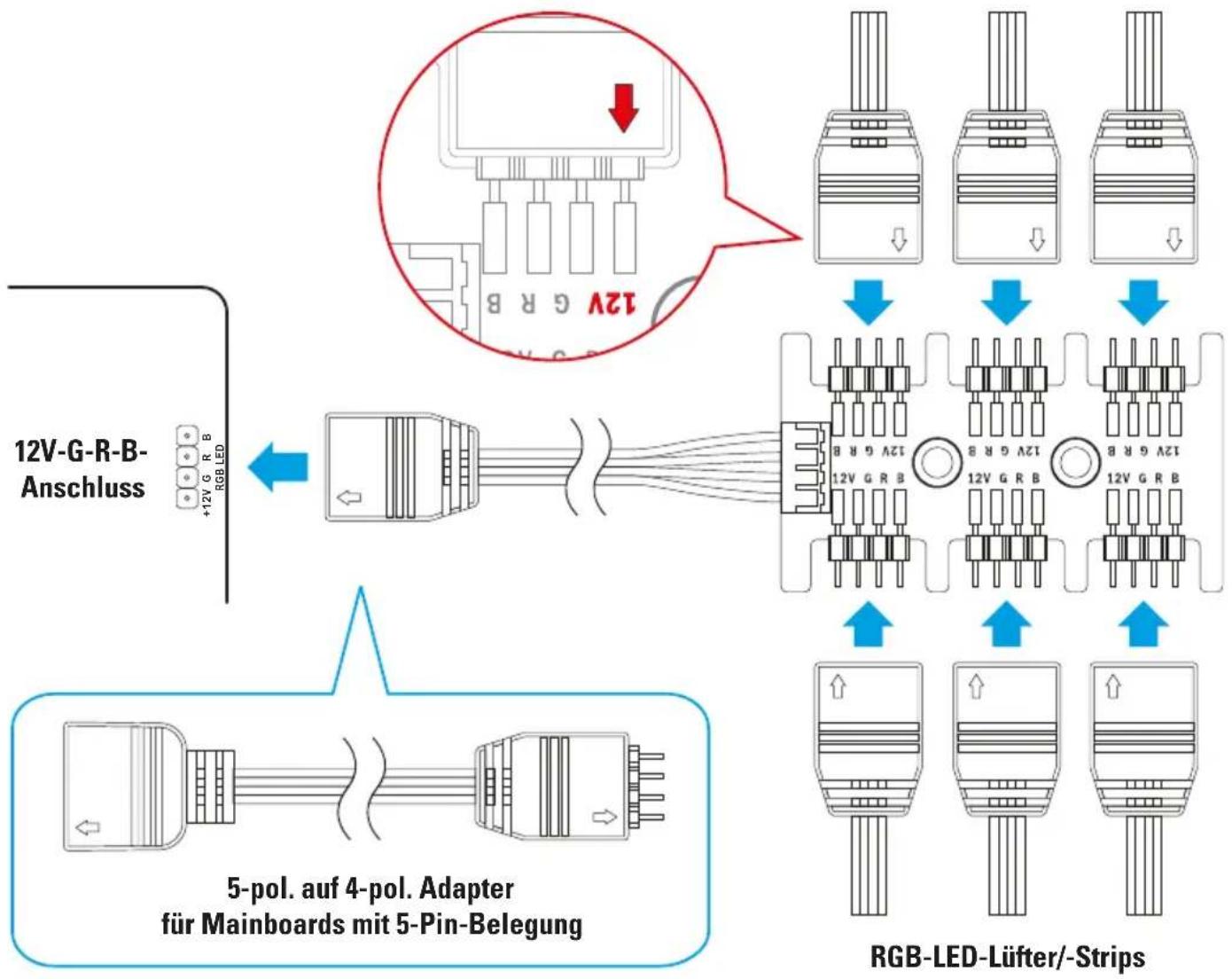

6-fach RGB-Verteiler

Der 6-fach RGB-Verteiler wird selbstklebend im Gehäuse angebracht und anschließend mit dem 12V-G-R-B-Anschluss des Mainboards verbunden. Achten Sie beim Anschluss jeglicher Elemente darauf, dass sich der 12V-Kontakt und der Pfeil auf dem entsprechenden Anschluss wie angezeigt gegenüberliegen.

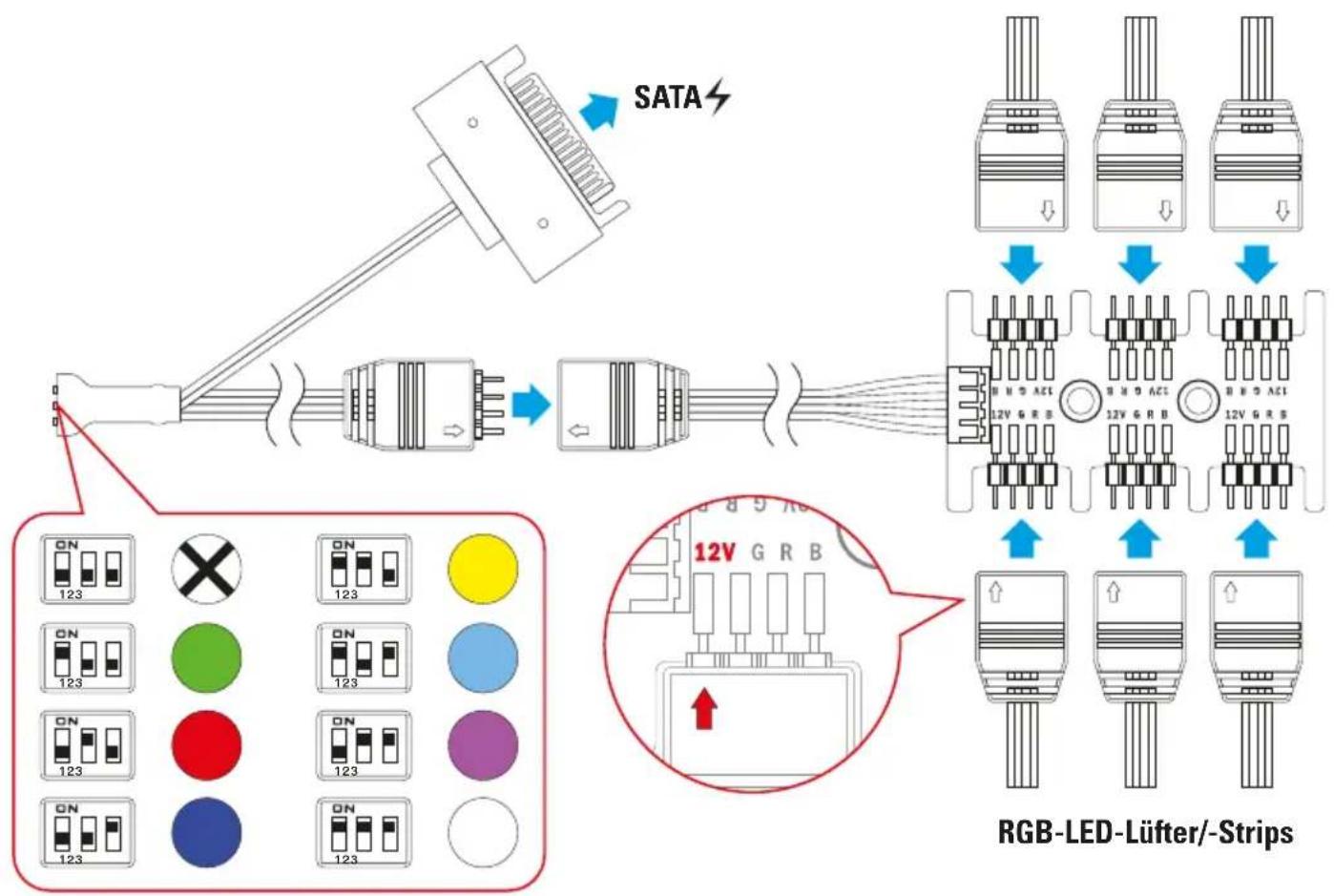

Manuelle Farbsteuerung

Um RGB-LED-Lüfter und -Strips an Mainboards ohne 12V-G-R-B-Anschluss zu beleuchten, schließen Sie die manuelle Farbsteuerung wie angezeigt an. Über die DIP-Schalter kann anschließend die Farbe der RGB-Kanäle gebündelt festgelegt werden.

Sicherheitshinweise

Bei einigen Personen kann es zu epileptischen Anfällen kommen, wenn sie bestimmten Lichtfrequenzen, flackernden Lichtquellen und Mustern ausgesetzt sind. Befragen Sie Ihren Arzt, wenn Sie oder eines Ihrer Familienmitglieder an Epilepsie leiden. Auch Menschen ohne Vorgeschichte von Anfällen oder Epilepsie können ein nicht diagnostiziertes Leiden haben. Suchen Sie sofort einen Arzt auf, sollte eines der folgenden Symptome auftreten: Sehstörungen, Augen- und Muskelzucken, Bewusstseinsstörungen, Orientierungsverlust, unfreiwillige Bewegungen und Krämpfe.

Stellen Sie sicher, dass der 6-fach RGB-Verteiler sicher im Gehäuse befestigt ist. Bei Kontakt mit leitenden Oberflächen besteht Kurzschlussgefahr. Für evtl. auftretenden Datenverlust, insbesondere durch unsachgemäße Handhabung, übernimmt Sharkoon keine Haftung.

Rechtliche Hinweise

Für evtl. auftretenden Datenverlust, insbesondere durch unsachgemäße Handhabung, übernimmt SHARKOON keine Haftung. Alle genannten Produkte und Bezeichnungen sind Warenzeichen und/oder eingetragene Warenzeichen der jeweiligen Hersteller und werden als geschützt anerkannt. Als ein Teil von SHARKOONs Politik der fortwährenden Produktverbesserung unterliegen Produktdesign und -spezifikationen Änderungen ohne vorherige Ankündigung. Die Spezifikationen können in verschiedenen Ländern variieren. Alle Rechte vorbehalten, insbesondere (auch auszugsweise) die der Übersetzung, des Nachdrucks, der Wiedergabe durch Kopieren oder ähnliche Verfahren. Zuwiderhandlungen verpflichten zu Schadenersatz. Alle Rechte vorbehalten, insbesondere für den Fall der Patenterteilung oder GM-Eintragung. Liefermöglichkeiten und technische Änderungen vorbehalten.

Entsorgung Ihres alten Gerätes

Ihr Gerät wurde unter Verwendung hochwertiger Materialien und Komponenten entwickelt und hergestellt, die recycelt und wiederverwendet werden können.

Befindet sich dieses Symbol (durchgestrichene Abfalltonne auf Rädern) auf dem Gerät, bedeutet dies, dass dieses Gerät die Europäische Richtlinie 2012/19/EU gilt. Informieren Sie sich über die geltenden Bestim-

gen zur getrennten Sammlung von Elektro- und Elektronik-Altgeräten in Ihrem Land. Richten Sie sich bitte nach den geltenden Bestimmungen in Ihrem Land, und entsorgen Sie Altgeräte nicht über Ihren Haushaltsabfall. Durch die korrekte Entsorgung Ihrer Altgeräte werden Umwelt und Menschen vor möglichen negativen Folgen geschützt.

SHARKOON Technologies GmbH

Siemensstraße 38

35440 Linden

Germany

© SHARKOON Technologies 2017
