Produkttyp	34 Zoll TFT-Monitor mit LED-Backlight
Marke	MEDION
Modell	ERAZER X54911 (MD 22100)
Bildschirmdiagonale	86,4 cm (34 Zoll)
Auflösung (natürlich)	3.440 x 1.440 Pixel (21:9)
Farben	16,7 Mio.
Helligkeit (typ.)	300 cd/m²
Kontrastverhältnis (typ.)	3.000:1
Dynamischer Kontrast	5.000.000:1
Reaktionszeit (grau zu grau)	16 ms (typ.), 5 ms mit Overdrive
Anschlüsse	HDMI, DVI-D, DisplayPort, 3,5 mm Audio-Eingang, 3,5 mm Kopfhörerausgang, USB 3.0 Hub (4x USB-A, 1x USB-B)
Leistungsaufnahme	Betrieb < 60 W, Standby < 0,5 W
Energieeffizienzklasse	B (laut EU-Verordnung 1062/2010)
Stromversorgung	Netzadapter 100-240 V ~, 50/60 Hz, Ausgang 19 V / 4,7 A
Gewicht (mit Fuß)	ca. 7,8 kg
Gewicht (ohne Fuß)	ca. 6 kg
Abmessungen (mit Fuß)	ca. 809 x 575 x 255 mm (BxHxT)
Abmessungen (ohne Fuß)	ca. 809 x 366 x 83 mm
Wandmontage	VESA 100 x 100 mm
Neigungswinkel	-5° bis +20°
Schwenkwinkel	±30°
Höhenverstellung	max. 110 mm
Lieferumfang	Monitor, Fuß, HDMI-Kabel, Netzkabel (EU/CH), Netzadapter, USB-Kabel, Wandmontagehalterung, Dokumentation

Häufig gestellte Fragen - ERAZER X54911 MEDION

Wie schließe ich den Monitor an meinen Computer an?

Der Monitor zeigt kein Bild. Was kann ich tun?

Welche Auflösungen werden unterstützt?

Kann ich den Monitor an die Wand montieren?

Wie reinige ich den Monitor richtig?

Was bedeuten die Pixelfehler bei TFT-Monitoren?

Wie stelle ich die Helligkeit und den Kontrast ein?

Der Monitor hat keine eingebauten Lautsprecher. Wie bekomme ich Ton?

Was ist die Adaptive-Sync-Funktion?

Wie entsorge ich den Monitor umweltgerecht?

BEDIENUNGSANLEITUNG ERAZER X54911 MEDION

1. Zu dieser Bedienungsanleitung .... 5

1.1. Zeichenerklärung....5

2. Bestimmungsgemäßer Gebrauch

3. Konformitätsinformation 7

3.1. Informationen zu Markenzeichen ....7

4. Sicherheitshinweise 8

4.1. Betriebssicherheit......8

4.2. Aufstellungsort 9

4.3. Reparatur....10

4.4. Umgebungswerte 10

4.5. Stromversorgung 11

4.6. Netzadapter 12

5. Lieferumfang 12

6. Geräteübersicht 13

6.1. Vorderseite....13

6.2. Rückseite 14

7. Inbetriebnahme....15

7.1. Vor dem Anschluss des Monitors ....15

7.2. Montage des Fußes 15

7.3. Aufstellen....16

7.4. Wandmontage 18

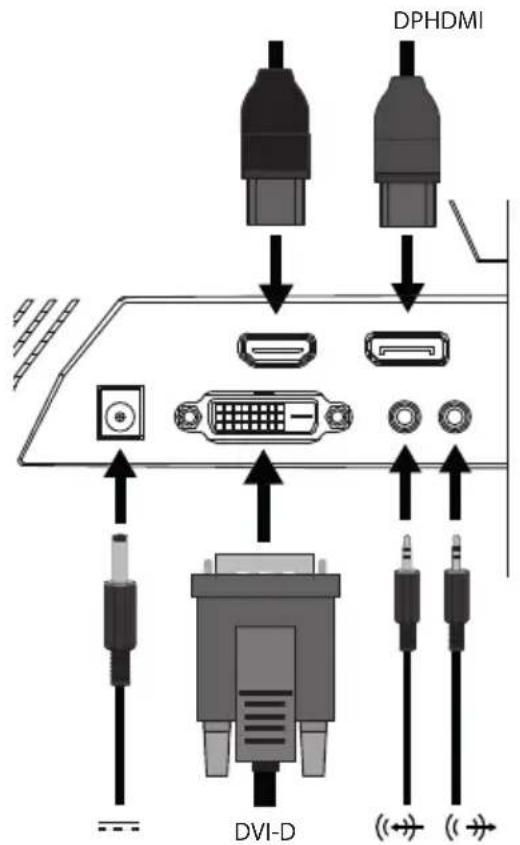

7.5. Anschließen....19

7.6. Einschalten / Standby 20

7.7. Monitorauflösung einstellen 21

8. Menü 22

9. Stromspareinrichtungen.... 24

10. Fehlerbehebung 24

10.1. Kein Bild/Störungen im Bild 24

10.2. Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel....25

11. Reinigung 25

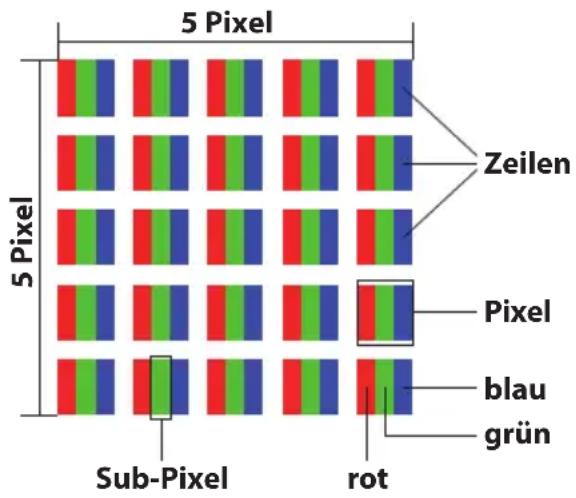

11.1. Pixelfehler bei TFT-Monitoren....26

12. Energy Star 27

13. Entsorgung......27

14. Technische Daten....28

14.1. Produktdatenblatt 29

15. DE Nord & Rest - Serviceinformationen 30

16. Impressum.... 31

1. Zu dieser Bedienungsanleitung

Lesen Sie unbedingt diese Bedienungsanleitung aufmerksam durch und befolgen Sie alle aufge führten Hinweise. So gewährleisten Sie einen zuverlässigen Betrieb und eine lange Lebenserwartung Ihres Gerätes. Halten Sie diese Bedienungsanleitung stets griffbereit in der Nähe Ihres Gerätes. Bewahren Sie die Bedienungsanleitung gut auf, um sie bei einer Veräußerung des Gerätes dem neuen Besitzer weitergeben zu können.

1.1. Zeichenerklärung

Ist ein Textabschnitt mit einem der nachfolgenden Warnsymbole gekennzeichnet, muss die im Text beschriebene Gefahr vermieden werden, um den dort beschriebenen, möglichen Konsequenzen vorzubeugen.

GEFAHR!

Warnung vor unmittelbarer Lebensgefahr!

WARNUNG!

Warnung vor möglicher Lebensgefahr und/oder schweren irreversiblen Verletzungen!

Weiterführende Informationen für den Gebrauch des Gerätes!

WARNUNG!

Warnung vor Gefahr durch elektrischen Schlag!

WARNUNG!

Warnung vor Gefahr durch hohe Lautstärke!

Aufzählungspunkt / Information über Ereignisse während der Bedienung

Auszuführende Handlungsanweisung

Konformitätserklärung (siehe Kapitel „Konformitätsinformation“):

Mit diesem Symbol markierte Produkte erfüllen die Anforderungen der EG-Richtlinien.

2. Bestimmungsgemäßer Gebrauch

Der TFT Monitor dient ausschließlich der Wiedergabe von Video- und Audiosignalen externer Geräte wie z. B. Computern, deren Anschlüsse und Bildauflösungen mit den hier angegebenen technischen Daten des TFT Monitors übereinstimmen. Jede andere Verwendung ist nicht bestimmungsgemäß.

• Das Gerät ist nur für den privaten und nicht für den industriellen/kommerziellen Gebrauch bestimmt.
  Bitte beachten Sie, dass im Falle des nicht bestimmungsgemäßen Gebrauchs die Haftung erlischt:
• Bauen Sie das Gerät nicht ohne unsere Zustimmung um und verwenden Sie keine nicht von uns genehmigten oder gelieferten Zusatzgeräte.
• Verwenden Sie nur von uns gelieferte oder genehmigte Ersatz- und Zubehörteile.
• Beachten Sie alle Informationen in dieser Bedienungsanleitung, insbesondere die Sicherheitshinweise. Jede andere Bedienung gilt als nicht bestimmungsgemäß und kann zu Personen- oder Sachschäden führen.
• Benutzen Sie das Gerät nicht in explosionsgefährdeten Bereichen. Hierzu zählen z. B. Tankanlagen, Kraftstofflagerbereiche oder Bereiche, in denen Lösungsmittel verarbeitet werden. Auch in Bereichen mit teilchenbelasteter Luft (z.B. Mehl- oder Holzstaub) darf dieses Gerät nicht verwendet werden.
• Verwenden Sie das Gerät nicht im Freien.
• Setzen Sie das Gerät keinen extremen Bedingungen aus. Zu vermeiden sind:

– hohe Luftfeuchtigkeit oder Nässe

– extrem hohe oder tiefe Temperaturen

– direkte Sonneneinstrahlung

-offenes Feuer

3. Konformitätsinformation

Hiermit erklärt die Medion AG, dass sich dieses Gerät in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet:

• EMV-Richtlinie 2014/30/EU
• Niederspannungsrichtlinie 2014/35/EU
- Öko-Design Richtlinie 2009/125/EG

Allerdings ist dieses Gerät mit keiner vollständigen Funktion zur Minimierung des Verbrauchs gemäß der Ökodesign-Richtlinie ausgestattet. Diese Funktion wird in der Regel bei dieser Produktkategorie durch das angeschlossene Endgerät (Personal Computer) definiert bzw. vorgegeben.

• RoHS-Richtlinie 2011/65/EU.

3.1. Informationen zu Markenzeichen

Das HDMI Logo sowie High-Definition Multimedia Interface sind eingetragene Warenzeichen der HDMI Licensing LLC.

Andere Warenzeichen sind Eigentum ihrer jeweiligen Besitzer.

4. Sicherheitshinweise

4.1. Betriebssicherheit

• Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt werden oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben.
• Kinder dürfen nicht mit dem Gerät spielen. Reinigung und Benutzer-Wartung dürfen nicht von Kindern ohne Beaufsichtigung durchgeführt werden.

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!

▶ Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

GEFAHR!

Verletzungsgefahr!

Bei übermäßigem Druck auf das Display besteht die Gefahr, dass es bricht!

Packen Sie die geborstenen Teile mit Schutzhand-schuhen ein und senden Sie diese zur fachgerechten Entsorgung an Ihr Service Center.
Waschen Sie anschließend Ihre Hände mit Seife, da nicht auszuschließen ist, dass Chemikalien austreten können.

- Berühren Sie den Monitor nicht mit den Fingern oder mit kantigen Gegenständen, um Beschädigungen zu vermeiden.

4.2.Aufstellungsort

• Halten Sie Ihren Monitor und alle angeschlosse nen Geräte von Feuchtigkeit fern und ver meiden Sie Staub, Hitze, direkte Sonneneinstrahlung und offene Brandquellen (Kerzen oder ähnliches). Das Nichtbeachten dieser Hinweise kann zu Störungen oder zur Beschädigung des Monitors führen.
• Dieses Gerät ist nicht für den Einsatz an Bildschirmarbeitsplätzen im Sinne der Bildschirmarbeitsplatzverordnung §2 geeignet.
• Betreiben Sie Ihr Gerät nicht im Freien, da äußere Einflüsse wie Regen, Schnee etc. das Gerät beschädigen könnten.
• Setzen Sie das Gerät nicht Tropf- oder Spritzwasser aus und stellen Sie keine mit Flüssigkeit gefüllten Gefäße (Vasen oder ähnliches) auf oder neben das Gerät. Eindringende Flüssigkeit kann die elektrische Sicherheit beeinträchtigen.
• Schlitze und Öffnungen des Monitors dienen der Belüftung. Decken Sie diese Öffnungen nicht ab (Überhitzung, Brandgefahr)!
• Verlegen Sie die Kabel so, dass niemand darauf treten oder darüber stolpern kann.
• Achten Sie auf genügend große Abstände in der Schrankwand. Halten Sie einen Mindestabstand von 10 cm rund um das Gerät zur ausreichenden Belüftung ein.
• Stellen und betreiben Sie alle Komponenten auf einer stabilen, ebenen und vibrations freien Unterlage, um ein Herunterfallen des Monitors zu ver meiden.

4.3. Reparatur

- Wenden Sie sich an den Kundendienst, wenn:

– das Netzkabel angeschmort oder beschädigt ist,
- Flüssigkeit in den Monitor eingedrungen ist,
– der Monitor nicht ordnungsgemäß funktioniert,
– der Monitor heruntergefallen oder das Gehäuse beschädigt ist.

- Überlassen Sie die Reparatur Ihres Monitors ausschließlich qualifiziertem Fachpersonal.

- Im Falle einer notwendigen Reparatur wenden Sie sich bitte ausschließlich an unsere autorisierten Servicepartner.

4.4. Umgebungswerte

- Verwenden Sie das Gerät nur zu den in den Technischen Daten angegebenen Umgebungsbedingingungen.

GEFAHR!

Stromschlaggefahr!

Bei großen Temperatur- oder Feuchtigkeitsschwankungen kann es durch Kondensation zur Feuchtigkeitsbildung inner halb des Monitors kommen, die einen elektrischen Kurzschluss verursachen kann.

Warten Sie nach einem Transport des Monitors solange mit der Inbetriebnahme, bis das Gerät die Umgebungstemperatur angenommen hat.

4.5. Stromversorgung

GEFAHR!

Stromschlaggefahr!

Auch bei ausgeschaltetem Gerät sind Teile des Gerätes unter Spannung.

DE

EN

FR

ES

Um die Stromversorgung zu Ihrem Monitor zu unterbrechen oder das Gerät gänzlich von Spannung freizuschalten, ziehen Sie den Netzstecker aus der Steck-dose.

• Betreiben Sie den Monitor nur an einer leicht erreichbaren und in der Nähe befindlichen Schutzkontakt-Steckdose mit 100 - 240 V \~, 50/60 Hz.
• Um die Stromversorgung zu Ihrem Monitor zu unterbrechen, ziehen Sie den Netzstecker aus der Steckdose.

GEFAHR!

Stromschlaggefahr!

Im Inneren des Monitors befinden sich stromführende Teile. Bei diesen besteht durch unabsichtlichen Kurzschluss die Gefahr eines elektrischen Schlages oder eines Brandes.

- Öffnen Sie niemals das Gehäuse des Monitors und führen Sie keine Gegenstände durch die Schlitze und Öffnun gen ins Innere des Monitors!

• Stellen Sie keine Gegenstände auf die Kabel, da diese sonst beschädigt werden könnten.
• Halten Sie mindestens einen Meter Abstand von hoch-frequenten und magnetischen Störquellen (Fernsehgerät, Lautsprecherbo xen, Mobiltelefon usw.), um Funktionsstörungen und Datenverlust zu vermeiden.

4.6. Netzadapter

• Verwenden Sie nur den mitgelieferten Netzadapter.
• Wenn das Gehäuse des Netzadapters oder das Anschlusskabel beschädigt ist, muss der Netzadapter entsorgt werden und durch einen neuen Netzadapter des gleichen Typs ersetzt werden.
• Der Netzadapter darf nur in trockenen Innenräumen verwendet werden.

5. Lieferumfang

Bitte überprüfen Sie die Vollständigkeit der Lieferung und benachrichtigen Sie uns bitte innerhalb von 14 Tagen nach dem Kauf, falls die Lieferung nicht komplett ist. Mit dem von Ihnen erworbenen Monitor haben Sie erhalten:

• Monitor
• HDMI-Kabel
• Netzadapter
  • Netzanschlusskabel EU
  • Netzanschlusskabel CH
• USB-Kabel
  • Halterung für Wandmontage
• Monitorfuß
• Dokumentation

GEFAHR!

Erstickungsgefahr!

Verpackungsfolien können verschluckt oder unsachgemäß benutzt werden, daher besteht Erstickungsgefahr!

▶ Halten Sie das Verpackungsmaterial, wie z.B. Folien oder Plastikbeutel von Kindern fern.

6. Geräteübersicht

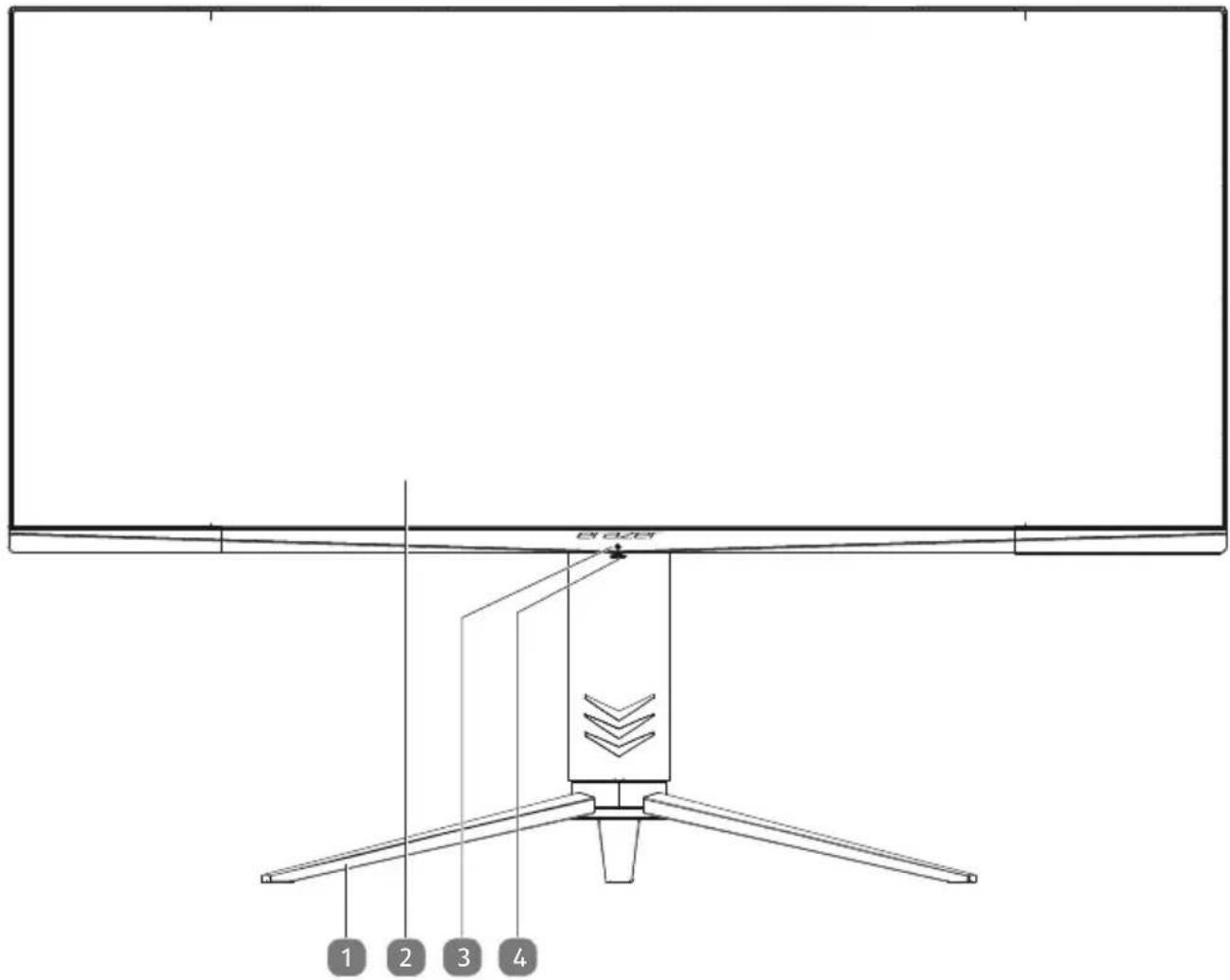

6.1. Vorderseite

1) Monitorfuß
2) Bild
3) Multifunktionstaste

– Taste drücken: Monitor einschalten / in den Standby-Modus schalten
- nach links bewegen: in das vorige Menü zurückkehren/Menü schließen;
- nach rechts bewegen: Menü/Untermenü öffnen; Option auswählen; Auswahl bestätigen
- nach hinten bewegen: Im Menü nach oben navigieren; eingestellten Wert erhöhen/Option auswählen; bei geschlossenem Menü: Helligkeit einstellen
- nach vorne bewegen: Im Menü nach unten navigieren; eingestellten Wert verringern/Option auswählen; bei geschlossenem Menü: Kontrast einstellen

4) Betriebs-LED zeigt den Betriebszustand an

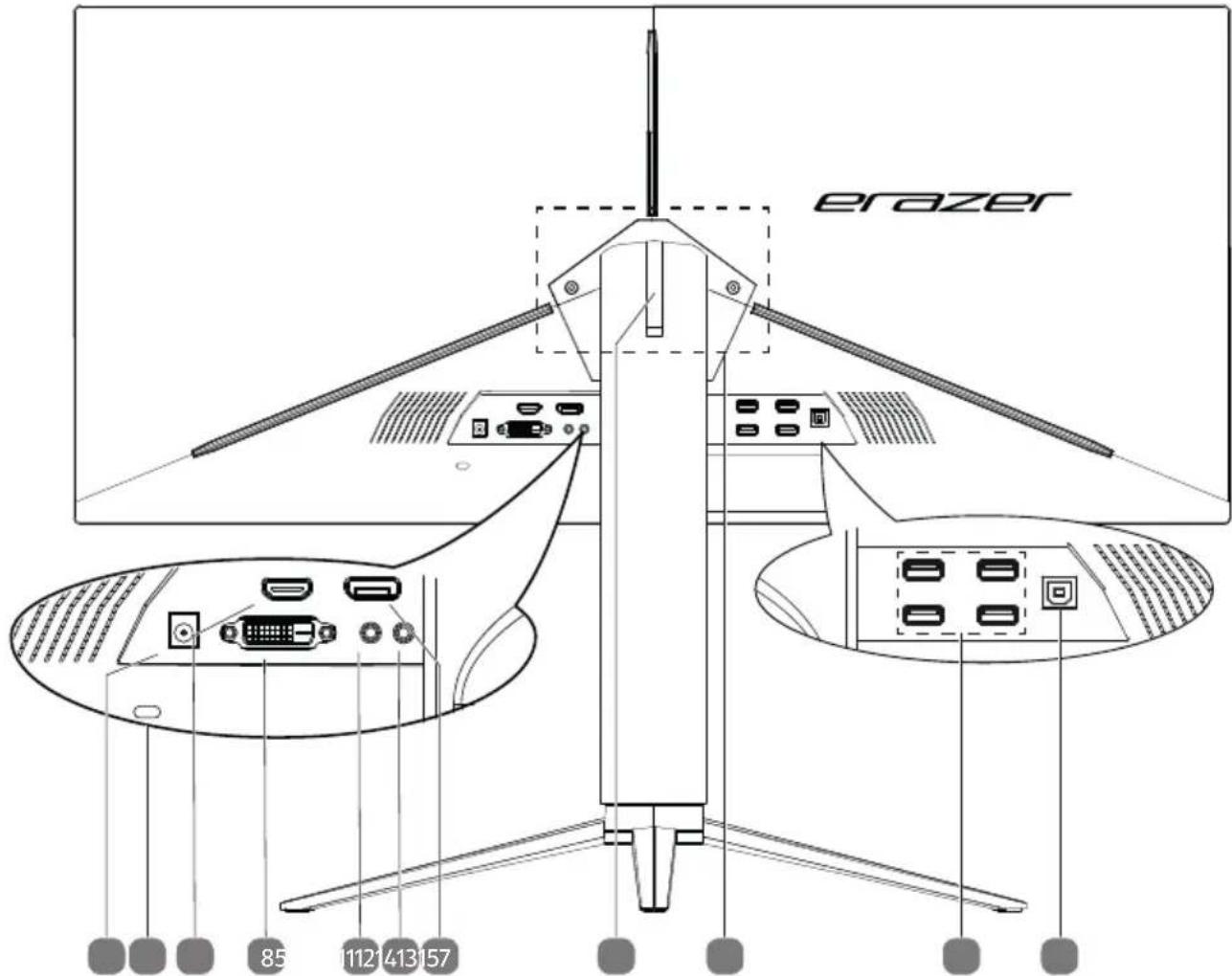

6.2. Rückseite

5) – Anschluss für Stromversorgung
6) Öffnung für Kensington®
7) HDMI - HDMI-Anschluss
8) DVI - DVI-D-Anschluss
9) Audio-Anschluss (3,5 mm Stereoklinke)
10) Kopfhöreranschluss (3,5 mm Stereoklinke)
11) DP - DisplayPort-Anschluss
12) Ausklappbarer Haken zum Aufhängen eines Headsets
13) Montagebereich für Wandhalterung
14) USB-Hub: 4x USB 3.0-Anschlüsse (5 V - max. 1 A)
15) USB-B 3.0-Anschluss (Eingang) für USB-Hub

7. Inbetriebnahme

7.1. Vor dem Anschluss des Monitors

Es kann vorkommen, dass Ihr bisheriger Monitor eine physikalische Auflösung unterstützt, die von Ihrem neuen Monitor nicht unterstützt wird. Dann erscheint nach dem Anschluss Ihres neuen Monitors zunächst kein korrektes Bild.

Um dies zu vermeiden, stellen Sie vor dem Anschluss des neuen Monitores in Ihrem Betriebssystem ggf. eine physikalische Auflösung ein, die sowohl von dem alten, als auch von dem neuen Monitor unterstützt wird.

Eine Tabelle mit den von diesem Monitor unterstützten physikalischen Auflösungen finden Sie im Kapitel „7.7. Monitorauflösung einstellen“ auf Seite 21.

7.2. Montage des Fußes

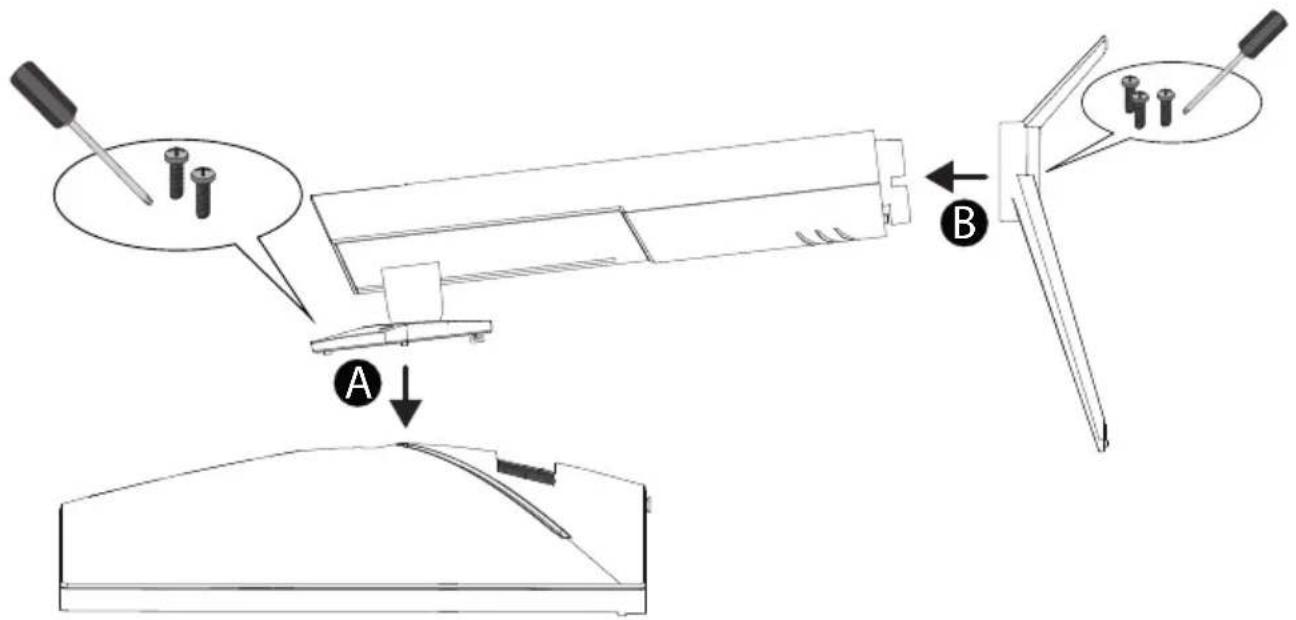

Befestigen Sie den Monitorfuß wie in der Zeichnung abgebildet. Führen Sie diesen Schritt vor dem Anschluss des Monitors durch.

▶ Legen Sie den Monitor mit der Monitorfläche nach unten auf eine eben Oberfläche.
▶ Setzen Sie die Montageplatte des Monitorständers in die Vertiefung auf der Rückseite des Monitors (A).
Nehmen Sie zwei der mitgelieferten Schrauben um die Montageplatte damit zu verschrauben. Nutzen Sie dazu einen Kreuzschlitzschraubendreher.
Bringen Sie nun den Fuß an der Unterseite des Ständers an (B). Achten Sie darauf, dass das Verbindungsstück in die Vertiefungen des Gerätes passt.
Befestigen den Fuß mit den übrigen drei mitgelieferten Schrauben mithilfe des Schraubendrehers.

Vermeiden Sie Blendwirkungen, Spiegelungen und zu starke Hell-Dunkel-Kontraste, um Ihre Augen zu schonen.

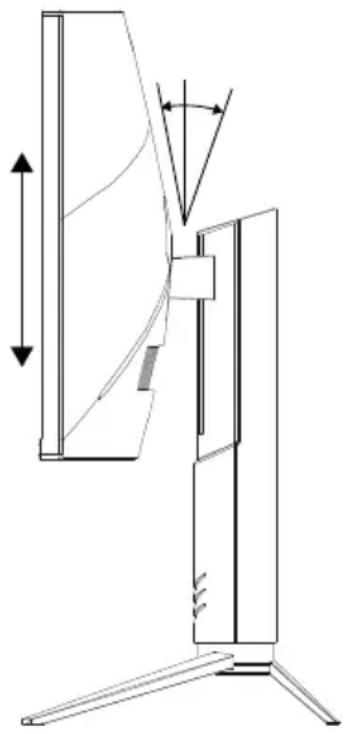

Der Monitor lässt sich in verschiedene Positionen bringen, um den besten Blickwinkel zu erzielen:

• Neigen von -5^ bis 20^ ,
• Drehen um 30° jeweils nach links und rechts,
• Senken und Heben um maximal 110 mm.

Der Monitor soll niemals in unmittelbarer Nähe der Fenster stehen, weil an dieser Stelle der Arbeitsraum durch das Tageslicht am hellsten beleuchtet ist. Diese Helligkeit erschwert die Anpassung der Augen an den dunkleren Monitor. Stellen Sie den Monitor stets mit einer zur Fensterfront parallelen Blickrichtung auf.

Die parallele Blickrichtung sollte auch in Bezug auf künstliche Beleuchtungseinrichtungen eingehalten werden. Das heißt, es gelten bei der Beleuchtung des Arbeitsraumes mit künstlichem Licht im Wesentlichen dieselben Kriterien und Gründe.

Ist es nicht möglich, den Monitor wie beschrieben aufzustellen, können folgende Maßnahmen hilfreich sein:

• Drehen, Absenken oder Neigen des Monitors;
• Lamellen- oder Vertikalstores an den Fenstern;
• Stellwände oder Änderungen der Beleuchtungseinrichtung.

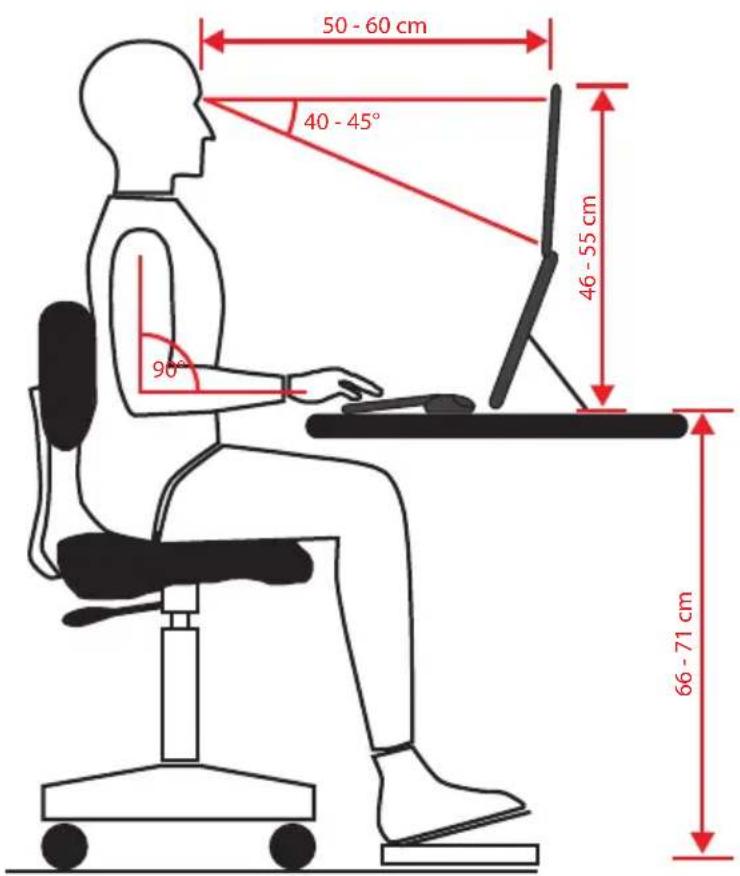

Machen Sie regelmäßig Pausen bei der Arbeit an Ihrem Monitor, um Verspannungen und Ermüdungen vorzubeugen.

Langes Sitzen ohne Veränderung der Haltung kann unbequem sein. Um die Risiken physischer Beschwerden oder Schäden zu minimieren, ist die richtige Haltung sehr wichtig.

- Allgemein – Verändern Sie häufig (ca. alle 20-30 Minuten) Ihre Haltung und legen Sie häufig Pausen ein, um Ermüdungen zu vermeiden.

- Rücken – Beim Sitzen am Arbeitsplatz muss der Rücken durch die aufrechte oder leicht nach hinten geneigte Rückenlehne des Arbeitsstuhls abgestützt werden.

- Arme – Die Arme und Ellenbogen sollten entspannt und locker sein. Die Ellenbogen sollten nahe am Körper anliegen. Halten Sie Unterarme und Hände annähernd parallel zum Boden.

- Handgelenke – Die Handgelenke sollten bei der Arbeit mit der Tastatur, der Maus oder dem Trackball möglichst gestreckt und nicht mehr als 10° angewinkelt sein. Achten Sie darauf, dass die Handgelenke nicht direkt an der Tischkante liegen.

- Beine – Die Oberschenkel sollten horizontal oder leicht nach unten geneigt verlaufen. Die Unterschenkel sollten mit den Oberschenkeln einen Winkel von ungefähr 90° bilden. Die Füße sollten flach auf dem Boden ruhen. Verwenden Sie gegebenenfalls eine Fußstütze, doch vergewissern Sie sich vorher, dass die Sitzhöhe richtig eingestellt ist.

- Kopf – Der Kopf sollte aufrecht oder nur leicht nach vorne geneigt sein. Arbeiten Sie nicht mit verdrehtem Kopf oder Oberkörper.

Die Oberkante des Monitors sollte sich beim Arbeiten etwa in Augenhöhe oder knapp darunter befinden.

Wie groß der Abstand zwischen Monitor und Betrachter sin soll, hängt von den jeweiligen Anforderungen ab. Abstände zwischen 50 - 60 cm werden häufig verwendet.

7.4. Wandmontage

Sie können das Gerät mithilfe einer Wandhalterung an der Wand montieren.

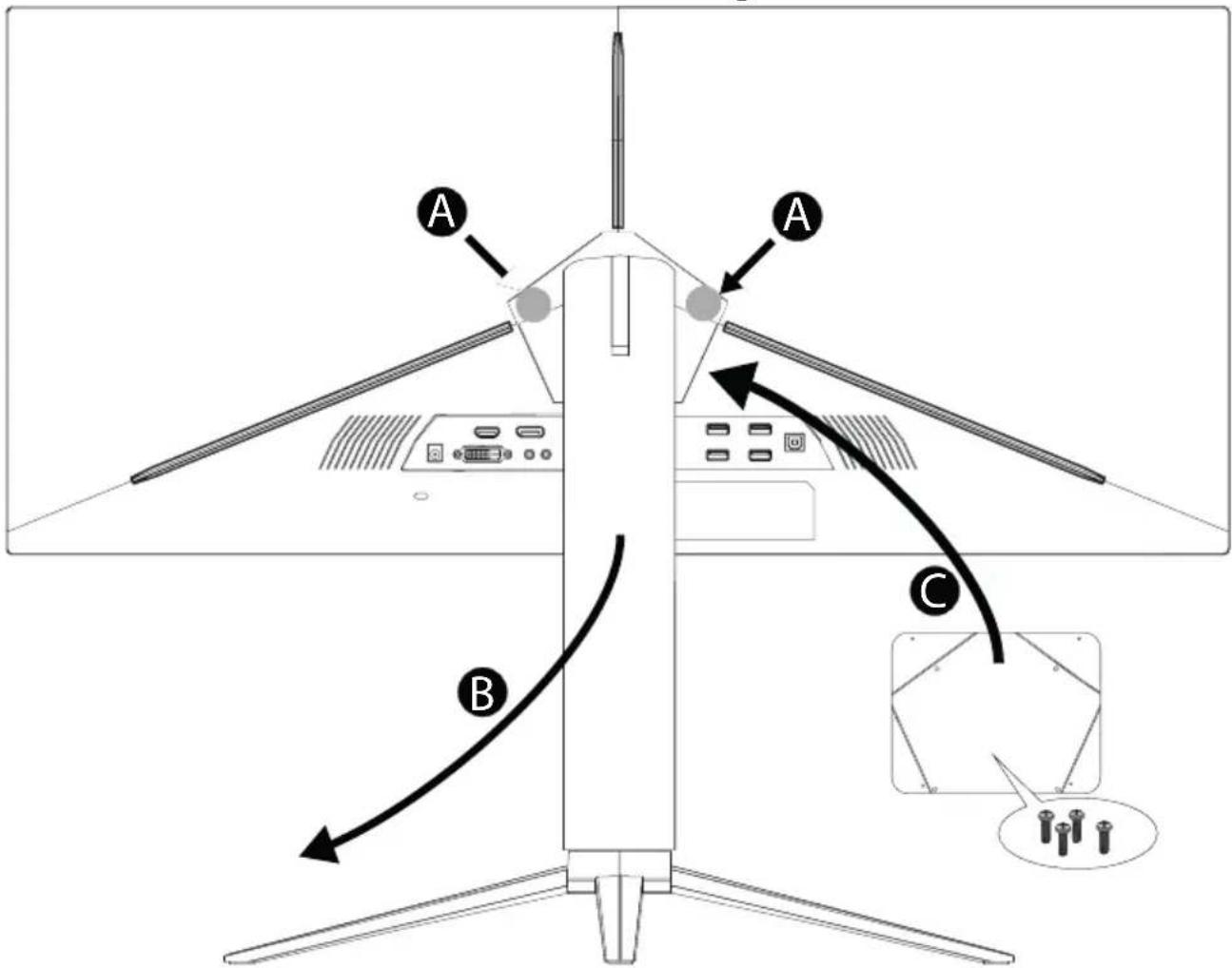

Um die Montage des Gerätes an der Wand zu ermöglichen, nehmen Sie zunächst den Fuß des Gerätes ab.

Entfernen Sie dazu die Schrauben des Fußes an den abgebildeten Stellen (A) mithilfe eines Kreuzschlitzschraubendrehers.
Entnehmen Sie den Fuß (B).
Legen Sie die mitgelieferte Halterung in die Vertiefung der Montageplatte (C).
Schrauben Sie sie an den vorgesehenen Löchern am Gehäuse des Gerätes fest. Nutzen Sie dazu die mitgelieferten Schrauben.

Der Lochabstand der Halterung beträgt nach dem VESA-Standard 100 x 100 mm.

Achten Sie bei der Montage darauf, dass die Schrauben die Größe M4x10 mm nicht überschreiten

7.5. Anschließen

Schließen Sie die Verbindungskabel nur bei ausgeschaltetem Monitor und Computer an, um Beschädigungen und Fehlfunktionen zu vermeiden.

7.5.1. Signalkabel anschließen

▶ Stecken Sie das Signalkabel in einen der Anschlüsse am Monitor:

-HDMI
-DVI
- DP

▶ Stecken Sie das andere Ende in die passenden Anschlüsse am Rechner. Es kann immer nur eine Anschlussart gleichzeitig verwendet werden.

7.5.2. Audiokabel anschließen

Stecken Sie das Audiokabel in den Anschluss (→ am Monitor und in einen passenden Anschluss am Rechner. Sollten Sie ein HDMI- oder DisplayPort-Signalkabel verwenden, benötigen Sie kein separates Audiokabel.

7.5.3. Kopfhörer anschließen

▶ Stecken Sie das Kabel mit dem 3,5 mm Stereo-Klinkenstecker in den Anschluss (→).

WARNUNG! Gefahr von Hörschäden!

Wenn ein Gerät längere Zeit mit erhöhter Lautstärke über einen Kopfhörer betrieben wird, kann das Schäden am Hörvermögen des Zuhörers verursachen

▶ Stellen Sie die Lautstärke vor der Wiedergabe auf den niedrigsten Wert ein.
▶ Starten Sie die Wiedergabe und erhöhen Sie die Lautstärke auf den Pegel, der für Sie angenehm ist.

7.5.4. Stromversorgung anschließen

▶ Schließen Sie den mitgelieferten Netzadapter an den Anschluss ____ des Gerätes an.
▶ Verbinden Sie das andere Ende mit einer gut zugänglichen Netzsteckdose. Die Netzsteckdose muss sich in der Nähe des Monitors befinden und leicht erreichbar sein (gleichen Stromkreis wie für den Rechner verwenden).

7.6. Einschalten / Standby

Drücken Sie ⏻, um das Gerät einzuschalten.
Drücken Sie die Taste erneut, um das Gerät in den Standby-Modus zu schalten.

7.7. Monitorauflösung einstellen

Der Monitor unterstützt die physikalischen Auflösungen, die in der Tabelle aufgeführt sind. Das Bildformat des Monitores ist 16:9. Ein verzerrungsfreies Bild erhalten Sie, wenn Sie die Auflösung 3440 x 1440 Bildpunkte wählen. Hier handelt es sich um ein natives 16:9-Bildformat. Bei allen anderen Auflösungen können Verzerrungen im Bild oder schwarze Balken am Rand des Bildes auftreten.

▶ Stellen Sie die physikalische Auflösung an Ihrem Rechner entsprechend den Anweisungen in Ihrem Betriebssystem ein.

Physikalische Auflösung (Pixel)	Vertikale Frequenz (Hz)	Physikalische Auflösung (Pixel)	Vertikale Frequenz (Hz)
720 x 400 70 1280 x 768 75
640 x 480 60 1280 x 1024 60
640 x 480 75 1280 x 1024 75
800 x 480 60 1360 x 768 60
800 x 480 72 1366 x 768 60
800 x 480 75 1400 x 1050 60
800 x 600 60 1440 x 900 60
800 x 600 72 1600 x 900 60
800 x 600 75 1600 x 1200 60
1024 x 600 60 1680 x 1050 60
1024 x 600 75 1920 x 1080 60
1024 x 768 60 1920 x 1200 60
1024 x 768 75 2560 x 1080 60
1152 x 864 60 2560 x 1440 60
1152 x 864 75 3440 x 1440 60
1280 x 768 60 3440 x 1440* 100

* nur HDMI/DisplayPort

8. Menü

Über das Monitormenü können Sie verschiedene Einstellungen vornehmen. Die Bedienung erfolgt über die Multifunktionstaste.

▶ Bewegen Sie die Taste nach rechts, um das Menü zu öffnen.

Wählen Sie die Menüs an, indem Sie die Taste nach vorne/nach hinten bewegen.
- Öffnen Sie Untermenüs und Einstellungen, indem Sie die Taste nach rechts bewegen.
▶ Wenn Sie die Taste nach vorn/hinten bewegen, stellen Sie einen markierte Option ein.
Bewegen Sie die Taste nach rechts, um einen Wert zu speichern.
Bewegen Sie die Taste wiederholt nach links, wenn Sie in ein voriges Menü gelangen oder das Menü schließen möchten.

Das Menü wird automatisch ausgeblendet, wenn Sie für die voreingestellte Zeit keine Taste am Monitor bedienen.

Nachfolgend werden die Hauptfunktionen bzw. Einstellmöglichkeiten erläutert:

	KONTRAST	Einstellung des Bildkontrastes.
	HELLIGKEIT	Anpassen der Bildhelligkeit.
	FARBTEMPERATUR	Zur Auswahl der Farbtemperatur
	SPRACHE	Auswahl der Menüsprache.
	OSD POSITION H	Position des Menüs im Bild.
	OSD POSITION V
	OSD-DAUER	Blendet das Menü nach Ablauf einer vor-eingestellten Zeitspanne aus.
	TRANSPARENZ	Menühintergrund ein- oder ausblenden.
	MODUS	Auswahl eines voreingestellten Farbprofils.
	SIGNAL QUELLE	Auswahl der Bildquelle.
	FORMAT	Auswahl des Bildformates.
	DCR	Dynamischen Kontrast ein- oder ausschalten.
	BLAUES LICHT REDUZIEREN	Reduziert den Blauwert des Lichts und stellt es angenehmer und wärmer dar.
	OVERDRIVE	Overdrive ein- oder ausschalten. Bei eingeschalteter Funktion wird die Reaktionszeit herabgesetzt.
	ADAPTIVE-SYNC	Automatische Anpassung der Bildwie-derholfrequenz(nur mit AMD- und ausgewählten NVIDIA-Grafikkarten)
	ECO	Energiesparmodus ECO ein-und ausschalten.
	AUTOM.AUSSCHALTEN(nur HDMI und DP)	Ist die Funktion aktiviert, schaltet das Gerät nach 4 Stunden Inaktivität (keine Bedienung am Gerät) automatisch in den Standby-Modus.
	RGB LED	LED-Beleuchtung an der Rückwand des Gerätes einstellen.
	RÜCKSETZEN	Zurücksetzen des Gerätes auf Werkseinstellungen.

9. Stromspareinrichtungen

Dieser Monitor schaltet in verschiedene Stromsparzustände, die vom jeweiligen Rechner / Betriebssystem vorgegeben werden. Dies entspricht den aktuellen Anforderungen zur Reduzierung des Energieverbrauchs.

Der Monitor unterstützt die folgenden Arten von Stromsparmodi:

Status	Leistung (Nennwert)	Farbe der Betriebsanzeige	Bereitschaft (ca.)
EIN < 60 Watt (max.) blau -
STANDBY < 0,5 Watt rot 2 Sekunden
ERW. STANDBY1	< 0,5 Watt - 5 Sekunden

Der Monitor bleibt abhängig vom Betriebssystem solange im Stromsparzu stand, bis Sie eine Taste auf der Tastatur drücken oder die Maus bewegen. Der Monitor benötigt zum Umschalten vom Standby-Betrieb bis zum Betriebsmodus „Ein“ etwa 2 Sekunden.

10. Fehlerbehebung

Wenn Probleme mit Ihrem Monitor auftreten, vergewissern Sie sich, dass der Monitor ordnungsgemäß installiert ist. Bleiben die Probleme bestehen, lesen Sie in diesem Kapitel die Informationen zu möglichen Lösungen.

10.1. Kein Bild/Störungen im Bild

• Das Netzkabel muss fest in der Buchse sitzen und der Netzschalter (sofern vorhanden) muss eingeschaltet sein.
• Der Rechner muss eingeschaltet sein und die Verbindungskabel fest in den Buchsen sitzen.
  • Die eingestellten Werte des Betriebssystems müssen für den Monitor geeignet sein. Um Verzerrungen zu vermeiden, wählen Sie eine Auflösung im Format 16:9.
• Sollte der Bildschirmschoner aktiviert sein oder sich der Monitor im Standby-Betrieb befinden, drücken Sie eine beliebige Taste auf der Tastatur oder bewegen Sie die Maus.
• Entfernen Sie störende Geräte (Funktelefone, Lautsprecherboxen etc.) aus der Nähe Ihres Monitors.

10.2. Fehlerhafte Farbdarstellung; Bild ist zu hell/zu dunkel

- Überprüfen Sie die Farbeinstellungen im Menü des Monitores oder im Betriebs-system des Rechners.

11. Reinigung

• Ziehen Sie vor dem Reinigen immer den Netzstecker und alle Verbindungskabel.
• Verwenden Sie keine Lösungsmittel, ätzende oder gasförmige Reinigungsmittel.
• Reinigen Sie den Monitor mit einem weichen, fusselfreien Tuch.
• Achten Sie darauf, dass keine Wassertröpfchen auf dem Monitor zurückbleiben. Wasser kann dauerhafte Verfärbungen verursachen.
• Bewahren Sie das Verpackungsmaterial gut auf und benutzen Sie ausschließlich dieses, um den Monitor zu transportieren.

Es befinden sich keine zu war tenden oder zu reinigenden Teile innerhalb des Monitorgehäuses.

11.1. Pixelfehler bei TFT-Monitoren

Trotz modernster Fertigung kann es auf Grund der hochkomplexen Technik in seltenen Fällen zu Ausfällen von einzelnen oder mehreren Leuchtpunkten kommen.

Bei Aktiv Matrix TFTs mit einer Auflösung von 3440 x 1440 Pixel, welche sich aus je drei Sub-Pixel (Rot, Grün, Blau) zusammensetzen, kommen insgesamt ca. 14,8 Mio. Ansteuer-elemente zum Einsatz. Aufgrund dieser sehr hohen Anzahl von Transistoren und des damit verbundenen äußerst komplexen Fertigungsprozesses kann es vereinzelt zu einem Ausfall oder zur fälschlichen Ansteuerung 14,8 von Pixel bzw. einzelnen Sub-Pixel komm

Pixelfehler-klasse	Fehlertyp 1ständig leuchtender Pixel	Fehlertyp 2ständig schwarzer Pixel	Fehlertyp3defekter Subpixel
			leuchtend schwarz
0	0	0	0	0
I	1	1	210	135
II 2 2			55-n x	02 x n x10
III 5 15			5050-n x0	02 x n x100
IV 50 150			500500-n x0	02 x n x1000

$$ n x = 1, 5 $$

Die erlaubte Anzahl von Fehlern der o. g. Typen in jeder Fehlerklasse bezieht sich auf eine Million Pixel und muss entsprechend der physikalischen Auflösung der Displays umgerechnet werden.

Ihr Gerät entspricht der europäischen Norm ISO 9241-307 Klasse II (Pixelfehlerklasse). Pixelfehler bis zur angegebenen Höchstzahl sind kein Garantiefall.

12. Entsorgung

VERPACKUNG

Ihr Gerät befindet sich zum Schutz vor Transportschäden in einer Verpackung. Verpackungen sind aus Materialien hergestellt, die umweltschönend entsorgt und einem fachgerechten Recycling zugeführt werden können.

GERÄT

Alle mit dem nebenstehenden Symbol gekennzeichneten Altgeräte dürfen nicht im normalen Hausmüll entsorgt werden.

Entsprechend Richtlinie 2012/19/EU ist das Gerät am Ende seiner Lebensdauer einer geordneten Entsorgung zuzuführen.

Dabei werden im Gerät enthaltene Wertstoffe der Wiederverwertung zugeführt und die Belastung der Umwelt vermieden.

Geben Sie das Altgerät an einer Sammelstelle für Elektroschrott oder einem Wertstoffhof ab.

Wenden Sie sich für nähere Auskünfte an Ihr örtliches Entsorgungsunternehmen oder Ihre kommunale Verwaltung.

13. Technische Daten

Gerät
Modell X54911 (MD 22100)
Nennspannung 100-240 V ~ 50/60 Hz 1,5 A
Leistungsaufnahme	Standby: < 0,5 WBetrieb: < 60 W (max.)

Netzadapter
Hersteller Shenzhen Honor Electronics Co. Ltd
Modell ADS-110DL-19-1 190090E
Eingangsspannung 100-240 V ~	50/60 Hz 1,5 A max.
Ausgangsspannung 19 V	——4,7 A

Bildgröße 86,4 cm (34"), TFT mit	LED-Backlight
Seitenverhältnis 21:9
Auflösung 3.440 x 1.440 Pixel
Helligkeit 300 cd/m2 (typ.)
Kontrast 3.000:1 (typ.)
Dynamischer Kontrast 5.000.000:1
Reaktionszeit	16 ms (grey to grey, typ.)5 ms (overdrive, grey to grey, typ.)

Anschlüsse
Bild	HDMI mit HDCP Entschlüsselung
	DVI-D mit HDCP Entschlüsselung
	DisplayPort mit HDCP Entschlüsselung
Ton	3,5 mm Stereoeingang
	Kopfhörerausgang (3,5 mm Anschluss)
Umgebungswerte
Temperaturen	In Betrieb: 0 °C ~ +35 °CNicht in Betrieb: -20 °C ~ +60 °C
Feuchtigkeit(nicht kondensierend)	In Betrieb: < 80 %Nicht in Betrieb: < 90 %

Abmessungen / Gewichte
Gewicht	Mit Fuß: ca. 7,8 kgOhne Fuß: ca. 6 kg
Abmessungen (BxHxT)	Mit Fuß: ca. 809 x 575 x 255 mmOhne Fuß: ca. 809 x 366 x 83 mm
Wandmontage ^2	Vesa Standard, Lochabstand 100 x 100 mm

13.1. Produktdatenblatt

Gemäß Verordnung 1062/2010

Modell X54911 (MD 22100)
MSN 3002 6049
Energieeffizienzklasse B
Sichtbare Bildgröße (diagonal, ca.) (cm/Zoll) 86,4 / 34
Durchschnittlicher Stromverbrauch im eingeschalteten Zustand (Watt)	53
Jährlicher Energieverbrauch (kWh/Jahr) 77
Standby-Stromverbrauch (Watt) 0,28
Stromverbrauch im ausgeschalteten Zustand (Watt) ---
Display-Auflösung (px) 3.440 x 1.440

14. Serviceinformationen

Sollte Ihr Gerät einmal nicht wie gewünscht und erwartet funktionieren, wenden Sie sich zunächst an unseren Kundenservice. Es stehen Ihnen verschiedene Wege zur Verfügung, um mit uns in Kontakt zu treten:

• In unserer Service Community treffen Sie auf andere Benutzer sowie unsere Mitarbeiter und können dort Ihre Erfahrungen austauschen und Ihr Wissen weitergeben.
  Sie finden unsere Service Community unter http://community.medion.com.

- Gerne können Sie auch unser Kontaktformular unter www.medion.com/contact nutzen.

- Selbstverständlich steht Ihnen unser Serviceteam auch über unsere Hotline oder postalisch zur Verfügung.

Öffnungszeiten Multimedia-Produkte (PC, Notebook, etc.)
Mo. - Fr.: 07:00 - 23:00Sa. / So.: 10:00 - 18:00	0201 22099-111
	Haushalt & Heimelektronik
	0201 22099-222
	Mobiltelefon; Tablet & Smartphone
	0201 22099-333
Serviceadresse
MEDION AG45092 EssenDeutschland

Diese und viele weitere Bedienungsanleitungen stehen Ihnen über das Serviceportal www.medion.com/de/service/start/ zum Download zur Verfügung.

Dort finden Sie auch Treiber und andere Software zu diversen Geräten.

Sie können auch den nebenstehenden QR Code scannen und die Bedienungsanleitung über das Serviceportal auf Ihr mobiles Endgerät laden.

15. Impressum

Copyright © 2019

Stand: 14.02.2019

Alle Rechte vorbehalten.

Diese Bedienungsanleitung ist urheberrechtlich geschützt.

Vervielfältigung in mechanischer, elektronischer und jeder anderen Form ohne die schriftliche Genehmigung des Herstellers ist verboten.

Das Copyright liegt bei der Firma:

MEDION AG

Am Zehnthof 77

45307 Essen

Deutschland

Bitte beachten Sie, dass die oben stehende Anschrift keine Retourenanschrift ist. Kontaktieren Sie zuerst immer unseren Kundenservice.
