BEDIENUNGSANLEITUNG WHBS 63 F LE X WHIRLPOOL

Für eine umfassendere Unterstützung melden Sie Ihr Produkt bitte unter www.whirlpool.eu/register an

Lesen Sie vor Gebrauch des Geräts die Sicherheitshinweise aufmerksam durch.

PRODUKTBESCHREIBUNG

ERSTER GEBRAUCH

BELÜFTUNGSÖFFNUNG (FÜR DIE ABSAUGVERSIONEN)

Die Dunstabzugshaube an Abluftrohre und Wandabluftauslass mit dem selben Durchmesser wie der Luftausgang verbinden (Anschlussflansch).

Die Benutzung von Rohren und Wandabluftauslass mit geringerem Durchmesser, verursacht eine Verringerung der Abluftleistung und eine drastische Zunahme der Geräuschentwicklung.

Jegliche Verantwortung diesbezüglich wird daher abgelenkt. ! Eine möglichst kurze Leitung verwenden.

! Eine Leitung mit einer möglichst geringen Anzahl von Krümmungen verwenden (max. Winkel der Krümmung: 90°).

! Starke Änderungen des Leitungsdurchmessers sind zu vermeiden. ! Das Unternehmen lehnt jegliche Verantwortung bei Nichtbeachten dieser Bestimmungen ab.

UMLUFTBETRIEB ODER ABLUFTBETRIEB?

! Ihr Kochgerät ist in der Absaugversion betriebsbereit. Um die Dunstabzugshaube im Umluftbetrieb zu verwenden, muss das spezielle ACCESSORY KIT installiert werden. Prüfen Sie, ob das ACCESSORY KIT mitgeliefert wurde oder separat erworben werden muss.

Hinweis: Wenn es mitgeliefert wurde, in bestimmten Fällen, kann das zusätzliche Aktivkohle-Filtersystem an der Dunstabzugshaube installiert werden. Informationen über die Umwandlung der Dunstabzugshaube von der Absaugversion zu der Umluftversion befinden sich in dem Handbuch "Sicherheitshinweise & Installation".

ABLUFTBETRIEB

In diesem Fall wird die Abluft durch ein spezielles Rohr, das mit dem Anschlussring auf dem Oberteil der Dunstabzugshaube verbunden ist, nach außen abgeleitet.

Achtung! Das Abluftrohr wird nicht mitgeliefert und muss separat erworben werden. Der Durchmesser des Abluftrohres muss gleich sein wie der Anschlussring.

Achtung! Sollte die Dunstabzugshaube mit einem Aktivkohlefilter versehen sein, so muß dieser entfernt werden.

UMLUFTVERSION

Die angesaugte Luft wird entfettet und Kochgerüche werden entfernt, bevor sie zurück in den Raum gelangt. Um die Dunstabzugshaube in dieser Version zu verwenden, muss ein zusätzliches Filtersystem basierend auf Aktivkohle installiert werden.

BEDIENTAFEL

T1

T2

T3

T4

T5

T6

FETT/AKTIVKOHLEFILTER ALARM/RÜCKSETZEN

In regelmäßigen Abständen zeigt die Dunstabzugshaube an, dass eine Wartung des Filters durchgeführt werden muss.

Hinweis: Die Anzeigen sind nur für 40 Sekunden nach dem Ausschalten der Lüftermotorgeschwindigkeit aktiv.

T1 + T2 blinken: Die Wartung des Fettfilters durchführen.

T3 + T4 blinken: die Wartung des Aktivkohlefilters durchführen;

T1. Lüftermotor / EIN/AUS 1. Geschwindigkeitsstufe

T2. Lüftermotor / EIN/AUS 2. Geschwindigkeitsstufe

T3. Lüftermotor / EIN/AUS 3. Geschwindigkeitsstufe

T4. "POWER BOOST" EIN/AUS Funktion (zeitgesteuert)

Hinweis: Die Dunstabzugshaube kehrt nach fünf Minuten zur 3. Geschwindigkeitsstufe zurück.

T5. Vorgang "ZEN-Modus" EIN/AUS Funktion

Hinweis: Diese Funktion ermöglicht es, eine Absauggeschwindigkeit mit dem perfekten Ausgleich zwischen Stille und Absaugleistung zu aktivieren.

T6. Haupt-Kontrollleuchte EIN/AUS

Hinweis: Aktivkohlefilter Alarm ist normalerweise deaktiviert. Um ihn zu aktivieren, wie folgt vorgehen: Die Dunstabzugshaube Ausschalten, dann T3+T4 drücken und für länger als 3 Sekunden gedrückt halten, beide Signale leuchten für ungefähr 3 Sekunden auf, um anzuzeigen, dass der Aktivkohlefilter Alarm aktiviert ist. Zur Deaktivierung den Vorgang wiederholen (beide Signale blinken ungefähr 3 Sekunden lang).

Die Filtersättigungsanzeigen zurücksetzen

Signale drücken und für fast 3 Sekunden lang gedrückt halten, während sie blinken.

TECHNISCHE DATEN

Modell	Höhe (cm)	Breite (cm)	Tiefe (cm)	∅ des Absaugrohres (cm)
WHC 93 F LT X	74.5 -118.5	89,8	52.0	15
WHC 63 F LT X	74.5 -118.5	59.8	52.0	15
WHC 63 F LB X	74.5 -118.5	59.8	51.5	14.9
WHC 93 F LE X	74.5 -118.5	89.8	51.5	14.9
WHBS 93 F LE X	70.7 – 114.8	89.8	45.0	14.9
WHBS 63 F LE X	70.7 – 114.8	59.8	45.0	14.9
WHFG 63 F LE X	68.3 – 113.7	59.8	41.4	14.9
WHFG 93 F LE X	68.3 – 113.7	89.8	41.4	14.9
WIFG 103 F LE X	78.4 – 106.4	99.8	50.9	14.9

REINIGUNG UND WARTUNG

REINIGUNG

• Verwenden Sie keinen Dampfreiniger.

• Das Gerät von der Stromversorgung trennen.

Wichtig: Verwenden Sie keine aggressiven Reinigungs- oder Scheuermittel. Falls ein solches Mittel doch mit dem Gerät in Kontakt kommt, reinigen Sie es sofort mit einem feuchten Tuch. Keinen Alkohol verwenden.

- Reinigen Sie die Flächen mit einem feuchten Tuch. Entfernen Sie starke Verschmutzungen mit Wasser und ein paar Tropfen Geschirrspülmittel. Reiben Sie mit einem trockenen Tuch nach.

Wichtig: Vermeiden Sie den Gebrauch von Scheuerschwämmen, Topfkratzern und Metallschabern. Diese können die emaillierten Oberflächen mit der Zeit beschädigen.

- Verwenden Sie zur Reinigung für das Gerät geeignete Reinigungsmittel und beachten Sie die Herstelleranweisungen.

Wichtig: Reinigen Sie die Filter mindestens einmal monatlich und entfernen Sie alle Öl- und Fettrückstände.

WARTUNG DES AKTIVKOHLEFILTERS(NUR FÜR FILTERMODELLE)

Der Kohlefilter nimmt die unangenehmen Küchendünste auf. Eine Sättigung des Aktivkohlefilters tritt nach einer relativ langen Verwendung ein, dies ist jedoch von der Kochart und der Regelmäßigkeit der Reinigung des Fettfilters abhängig. Trotzdem ist es notwendig, die Kartusche alle 4 Monate auszuwechseln. Sie KANN NICHT gereinigt oder erneut verwendet werden.

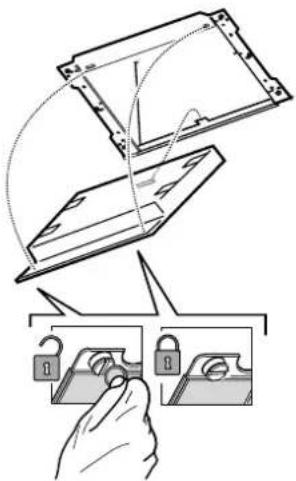

Einbau oder Austausch des Aktivkohlefilters

1. Die Dunstabzugshaube von der Stromversorgung trennen.
2. Die Fettfilter entfernen.
3. Haken Sie den Aktivkohlefilter zunächst auf der Rückseite an der Metallasche der Haube ein, und befestigen Sie ihn dann vorne an den beiden Knöpfen.
4. Den Fettfilter wieder in seinem Sitz anbringen. Gehen Sie zum Ausbauen in umgekehrter Reihenfolge vor.

*nur für bestimmte Modelle erhältlich

WARTUNG DER FETTFILTER

Er muss einmal monatlich gewaschen werden. Das kann mit einem milden Waschmittel von Hand, oder in der Spülmaschine bei niedriger Temperatur und Kurzspülgang erfolgen.

Der Fettfilter kann bei der Reinigung in der Spülmaschine die Farbe verändern, was seine Filterfunktionen jedoch in keiner Weise beeinträchtigt.

Ziehen Sie den Griff heraus, um den Filter zu entnehmen. Lassen Sie den gereinigten Filter trocknen und gehen Sie zum Wiedereinbau in umgekehrter Reihenfolge vor.

AUSTAUSCH DER LAMPEN

Die Haube ist mit einem LED-Beleuchtungssystem ausgestattet. Die LED sorgen für perfekte Beleuchtung, haben eine Betriebsdauer von bis zu 10 Mal länger als herkömmliche Glühbirnen und bieten bis zu 90% Energieeinsparung.

Hinweis: Zum Auswechseln einer LED wenden Sie sich bitte an den Technischen Kundendienst.

FEHLERSUCHE

Problem Abhilfe

Das Gerät funktioniert nicht.	Prüfen Sie, ob das Stromnetz Strom führt und das Gerät an das Stromnetz angeschlossen istPrüfen Sie, dass eine Geschwindigkeit ausgewählt wurde;Schalten Sie das Gerät aus und wieder ein, um zu prüfen, ob die Störung immer noch vorliegt.
Die Dunstabzugshaube saugt nicht genügend Luft ab.	Prüfen Sie die Absauggeschwindigkeit und passen Sie diese bei Bedarf anPrüfen Sie, ob die Filter sauber sind;Prüfen Sie, ob die Belüftungsöffnungen blockiert sind.
Die Dunstabzugshaube wurde während dem normalen Betrieb ausgeschaltet.	Prüfen Sie, ob die Stromzufuhr getrennt wurde;Prüfen Sie, dass die allpolige Trennvorrichtung nicht ausgelöst wurde.

*nur für bestimmte Modelle erhältlich

Sie können die Sicherheitshinweise, Bedienungsanleitung, Technischen Daten und Energiedaten wie folgt herunterladen:

• Besuchen Sie unsere Internetseite docs.whirlpool.eu
  • Verwenden Sie den QR-Code
• Alternativ können Sie unserer Kundendienst kontaktieren (Siehe Telefonnummer in dem Garantieheft). Wird unser Kundendienst kontaktiert, bitte die Codes auf dem Typenschild des Produkts angeben.
