BEDIENUNGSANLEITUNG EH-C 50.2 N Termikel

Elektro-Einbauherd mit Glaskeramik-Kochfeld

EH-C q6ФЕ

Sehr geehrte Kundin, sehr geehrter Kunde!

Herzlichen Glückwunsch zu Ihrem neuen Gerät! Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, bevor Sie Ihr neues Gerät zum ersten Mal in Betrieb nehmen. Die Bedienungsanleitung enthält wichtige Sicherheitshinweise sowie praktische Hinweise zum Gebrauch und zur Pflege.

Achten Sie auf folgende Zeichen:

Das "STOP"-Zeichen kennzeichnet wichtige Sicherheitshinweise bzw. warnt Sie vor möglichen Fehlbedienungen, die zu möglichen Gefährdungen bzw. möglichen Beschädigungen führen können. Diese Warnungen sind unbedingt zu befolgen!

Das "Achtung"-Zeichen weist auf nützliche Kniffe und Tipps zur Anwendung Ihres neuen Haushaltsgerätes hin. Die Beachtung dieser Hinweise ist nicht zwingend, spart Ihnen aber oft Zeit und Geld!

Sie finden diese Symbole immer im hellgrauen Feld links neben den zugehörigen Texten.

Die Ihnen vorliegende Bedienungsanleitung dient zu Ihrer Information und Ihrer Sicherheit. Sie ist ein wichtiger Bestandteil des Gerätes und sollte deshalb sorgfältig aufbewahrt werden sowie bei einem etwaigen Besitzerwechsel zusammen mit dem Gerät an den neuen Eigentümer ausgehändigt werden.

Wir wünschen Ihnen viel Vergnügen und immer gutes Gelingen mit Ihrem neuen Gerät!

Inhalt

Seite Thema

2 Begrüßung

3 Inhalt

4	T	echnischer Kundendienst
5	Wichtige	Sicherheitsinformationen

7 Gerätevorstellung, Lieferumfang

8 Bedienung

8 - Bedienblende
8 - Versenkbare Bedienelemente
9 - Bedienung des Kochfeldes
9 - Zuschalten des äußeren Heizkreises beim Kochfeld mit „Zweikreis-Kochzone“

10 Backbetrieb

10 - Einbrennen der Emaille-Beschichtung
10 - Betriebsart wählen und Temperatur einstellen
11 - Großflächengrill
11 - Ober- und Unterhitze
11 - Grill-/Bratsystem
11 - Heißluft Professional
11 - Auftaustufe
12 - Backraumbeleuchtung
12 - Backen auf mehreren Ebenen gleichzeitig / Geeignete Backformen

11 Übersicht und Beschreibung der Betriebsarten (Backfunktionen)

13 Uhrzeiteinstellung

14	Grillen im Backofen
15	Praktische Tipps zum täglichen Betrieb
16	Tabelle typischer Garzeiten

17 Reinigung und Pflege

17 - Geräte-Außenseite reinigen
17 - Backraum reinigen
17 - Zubehör reinigen
17 - Reinigung und PfeHge des Kochfelds

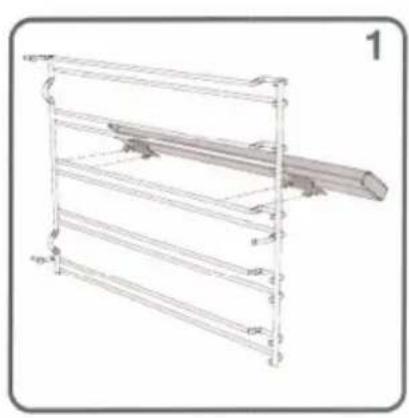

17 - Auszug:Ein / Ausbauen

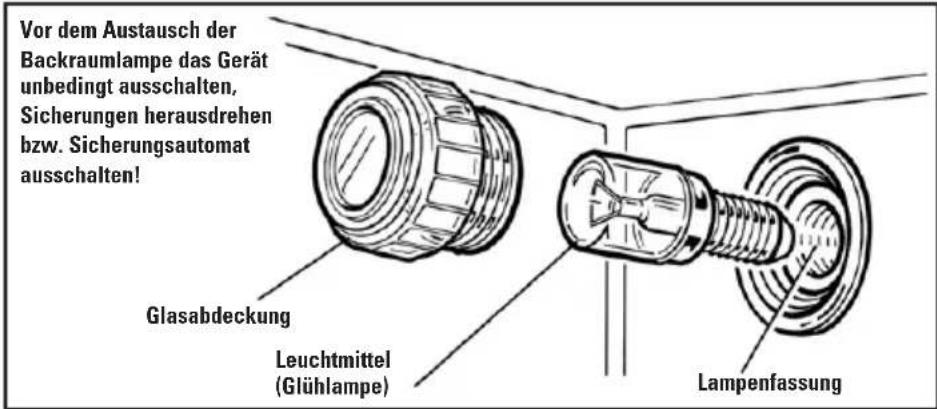

18 Leuchtmittel tauschen

18 Transporthinweise

19 Einbau / Montage

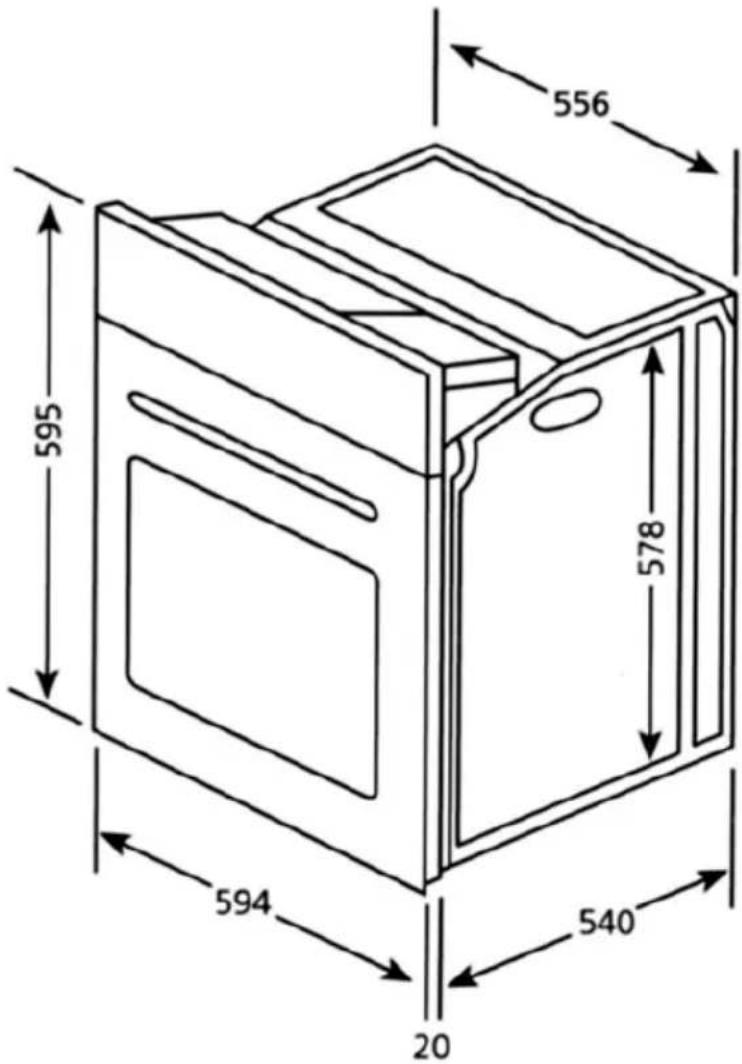

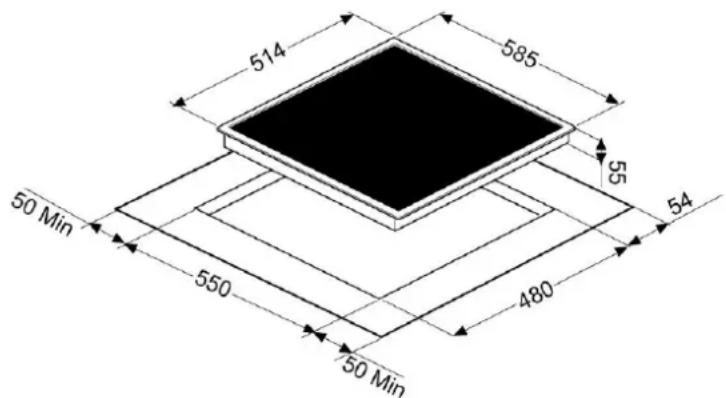

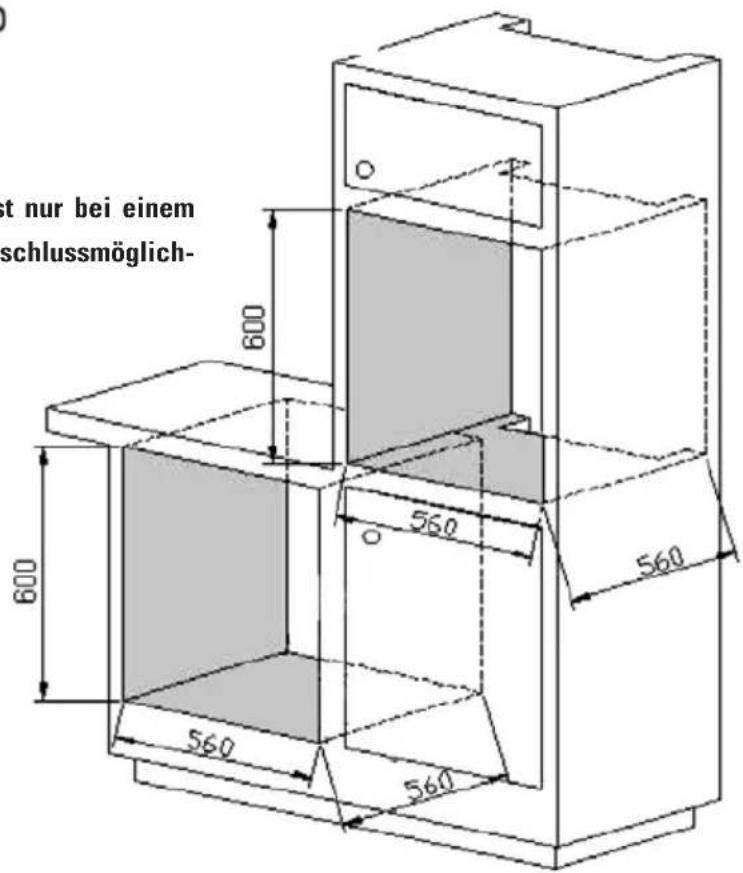

20 Einbaumaße

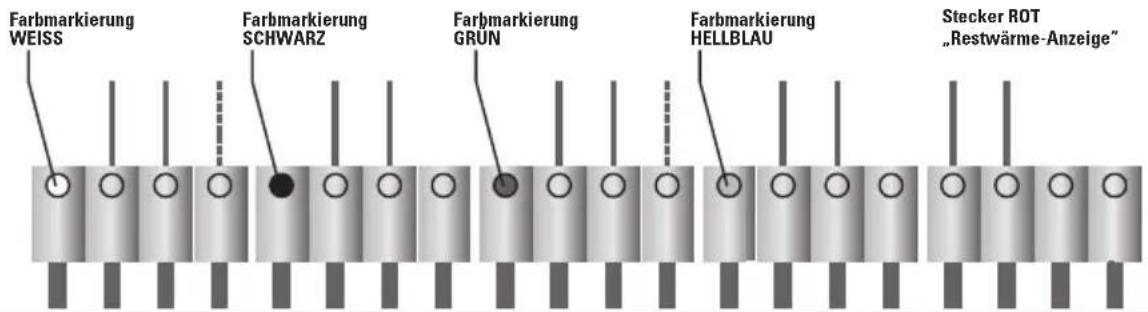

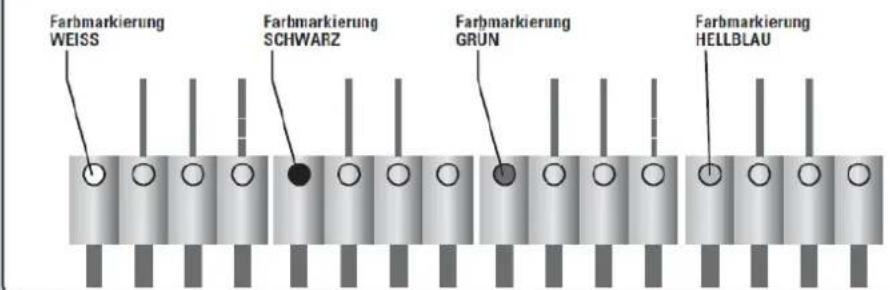

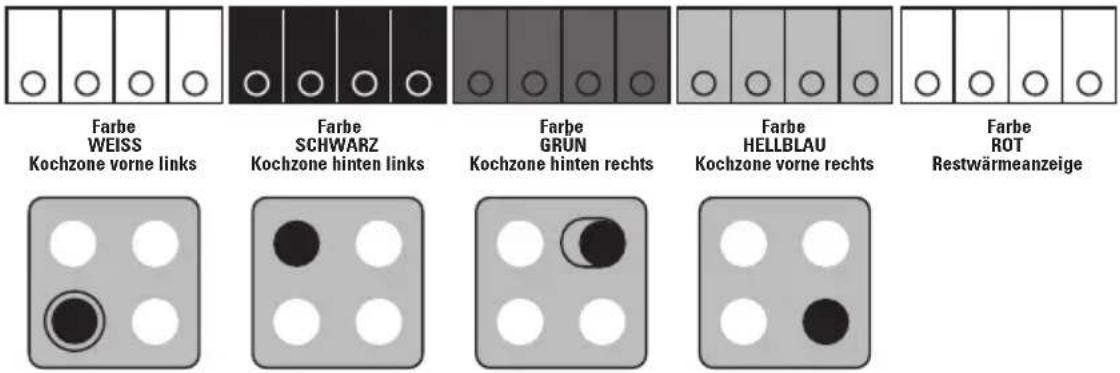

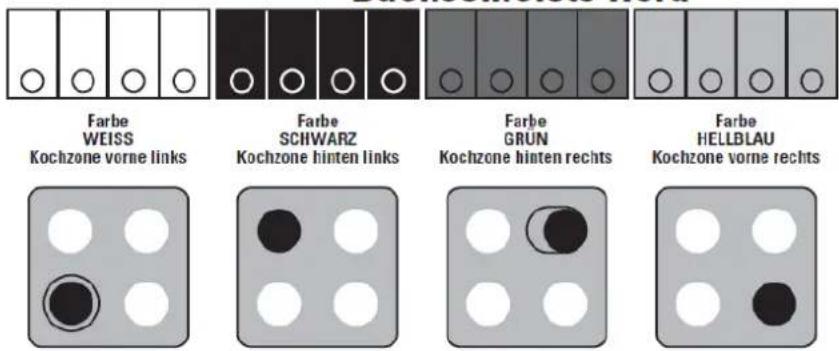

21 Anschluss Kochfeld / Kochmulde

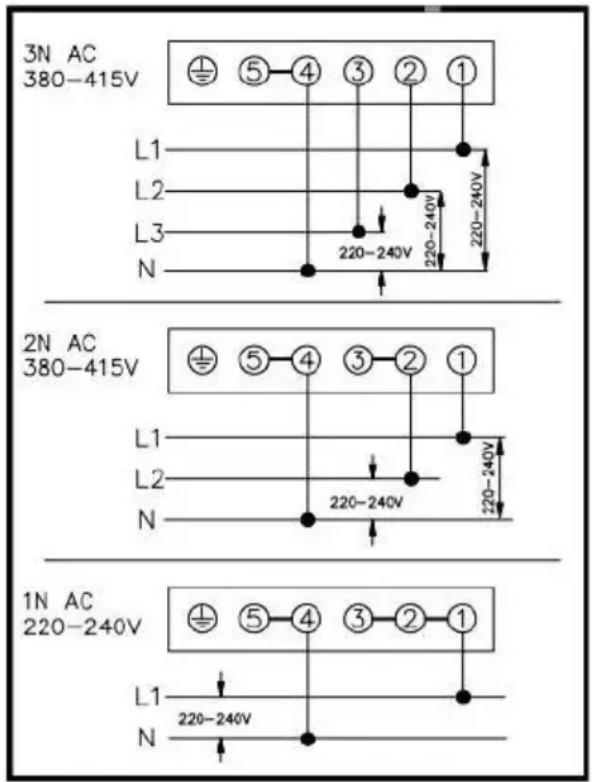

22 Elektrischer Anschluss / Netzanschluss
23 Wenn es mal nicht so richtig funktioniert... (Fehlertabelle)
25 Technische Daten / Abmessungen

26 Garantiebedingungen

28 Hinweise zur Entsorgung

Technischer Kundendienst

Obwohl die Produkte unseres Hauses einer sorgfältigen Qualitätskontrolle unterliegen, sind in seltenen Fällen Störungen beim Betrieb der Geräte nicht völlig auszuschließen.

Geringfügige Störungen oder Störungen durch Fehlbedienung können oft leicht durch den Benutzer selbst, ohne unnötige Kosten zu verursachen, behoben werden.

Bei ernsthaften Problemen wenden Sie sich bitte an unseren Technischen Kundendienst:

Termikel Technischer Kundendienst Telefon [phone]\*

*(bundesweite Service-Hotline,gebührenfrei aus dem Fesnetz der Deutschen Telekom)

Um Ihre telefonischen Anfragen zügig und sachgerecht bearbeiten zu können, benötigt unser Technische Kundendienst die folgende Angaben:

• Modellbezeichnung
• Seriennummer
• Kaufort / Händler / Kaufdatum

Sie finden diese Angaben auf dem Typenschild des Gerätes. Das Typenschild befindet sich im äußeren Rahmenbereich des Backraumes (Backraumtür öffnen).

Das nachstehend abgebildete Typenschild dient lediglich als Beispiel. Je nach Modell können die tatsächlichen Angaben abweichen.

Typ:EH-C q60T1E Klasse : I Modellbezeichnung Total Leistung : 3.35 kW Spannung :230 V-A.C Frequenz : 50Hz. EN 60335-2-6 RoHS COMPLIANT 8002/86/EC

Seriennummer

Ersatzteile erhalten Sie über den Fachhändler Ihres Vertrauens oder über autorisierte Servicestellen.

Wichtig:

Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig! Die Entsorgung muss gemäß den örtlichen Bestimmungen zur Abfallbeseitigung erfolgen (siehe ausführlicher Hinweis auf der letzten Seite).

Wichtige Sicherheitsinformationen

Dieses Gerät ist ausschließlich für die Zubereitung von Lebensmitteln im privaten Haushalt oder unter ähnliche Bedingungen bestimmt. Es ist nicht für den gewerblichen Einsatz geeignet!

Der Hersteller haftet nicht für Schäden die durch unsachgemäße Nutzung, Nichtbeachtung der Bedienungsanleitung oder zweckfremde Verwendung entstanden sind!

Sicherheit für Kinder

Während des Betriebes wird die Backofentür sehr heiß.

Lassen Sie Kleinkinder niemals unbeaufsichtigt solange das Gerät in Betrieb ist!

Warnung vor Verbrennungen, Feuergefahr und Hitzeschäden

Unmittelbar nach dem Grillen, Kochen oder Backen sind Backraum, Heizkörper, Backbleche und Grillrost noch sehr heiß! Schützen Sie sich deshalb mit Topflappen oder geeigneten Handschuhen, wenn sie Grillrost bzw. Backbleche entnehmen.

An der Decke des Backraumes befinden sich sichtbar Heizstäbe. Diese können extrem heiß sein. Vermeiden Sie deshalb unbedingt jegliche Berührung mit den Heizstäben während des Betriebes, wenn Sie z.B. ein Backblech bzw. Grillrost in den Backofen einschieben oder herausnehmen.

Überhitzte Fette und Öle entzünden sich schnell! Lassen Sie das Gerät nicht deshalb keinesfalls unbeaufsichtigt, wenn Sie Speisen in Fett oder Öl (z.B. Pommes Frites) zubereiten!

Verwenden Sie das Gerät nie zum Beheizen eines Raumes!

Versuchen Sie NIE in Brand geratene Speisen mit Wasser zu löschen!

Durch den plötzlich entstehenden Wasserdampf werden heißes Fett und Wasserdampf in weitem Umkreis verspritzt - höchste Gefahr von Verbrennungen und Verbrühungen für alle Umstehenden! Löschen Sie versehentlich in Brand geratene Speisen nur durch Abdecken mit einem Tuch, Decke oder Löschsand (Löschen durch Sauerstoffentzug). Nach dem Löschen den Herd sofort komplett abschalten. Lassen sich die Flammen so nicht löschen, verlassen Sie die Küche und rufen Sie SOFORT die Feuerwehr (Telefon 112)!

Elektrische Sicherheit

Beim elektrischen Anschluss sind geltende Normen und Richtlinien (z.B. VDE) sowie die technischen Anschlussbedingungen (TAB) des zuständigen Energieversorgungsunternehmens einzuhalten. Elektrisches Anschließen durch einen Festanschluss (Herdanschlussdose) sowie das Austauschen der originalen Netzanschlussleitung (falls vorhanden) darf nur von einem zugelassenen Elektroinstallateur ausgeführt werden. Nur bei Geräten, die original eine Netzanschlussleitung mit Schuko-Stecker aufweisen, ist für den elektrischen Anschluss kein Fachmann erforderlich, da diese einfach in eine Schuko-Steckdose eingesteckt werden.

Weitere Einzelheiten im Kapitel "Elektrischer Anschluss / Netzanschluss"

Reparaturen dürfen nur von einer anerkannten Elektrofachkraft durchgeführt werden. Bei nicht fachgerecht ausgeführten Reparaturen erlischt jeglicher Haftungsanspruch gegenüber dem Hersteller! Wenden Sie sich deshalb bei Funktionsstörungen oder sonstigen Mängeln an unseren Technischen Kundendienst oder an Ihren Fachhändler.

Wichtige Sicherheitsinformationen (Fortsetzung)

Vorsicht beim Benutzen von anderen Elektrogeräten in der Nähe des Herdes bzw. des Backofens! Die Netzanschlussleitungen dieser Geräte dürfen nie mit den heißen Kochplatten in Berührung kommen oder von der heißen Backofentür eingeklemmt werden! Kurzschlussgefahr!

Bewahren Sie nie brennbare Gegenstände im Backofen auf! Brandgefahr! Legen Sie im Backraum keine Aluminiumfolie aus und stellen Sie keine Pfannen, Töpfe usw. direkt auf den Backraumboden, da sonst die Emailleschicht durch Hitzestau beschädigt werden kann. Stellen Sie sicher, dass kein Wasser auf den Backraumboden tropfen kann.

Hinweise zur Reinigung

Die Reinigung des Gerätes mit einem Dampf- oder Hochdruckreiniger ist verboten! Beachten Sie die Hinweise im Kapitel "Reinigung und Pflege" und reinigen Sie das Gerät nur im abgekühlten Zustand. Verwenden Sie nur geeignete Reinigungsmittel.

Gießen Sie nie Wasser oder andere Flüssigkeiten in einen heißen Backofen! Verbrühungsgefahr durch entstehenden Waserdampf

Zusätzlich entstehen Emailleschäden (Sprünge, Risse) und Verfärbungen am Emaille.

Mechanische Hinweise

Stellen sie keine Gegenstände auf der geöffneten Ofentür ab, da sowohl die innere Glasscheibe als auch die Scharniere der Ofentür beschädigt werden können.

Hinweis auf Acrylamid

Nach aktuellen Erkenntnissen kann intensive Bräunung, vor allem bei stärkehaltigen Lebensmitteln, eine gesundheitliche Gefährdung durch in der Kruste entstehendes Acrylamid verursachen.

Wir empfehlen Ihnen auf zu starke Bräunung der Speisen zu verzichten.

Emaille-Beschichtung

Bei der ersten Inbetriebnahme wird die Emaille-Beschichtung eingebrannt. Sorgen Sie unbedingt für gute Belüftung des Raumes wegen starker Geruchs- und möglicher Rauchbildung

Während des normalen Gebrauchs kann es zu farblichen Veränderungen der Emaille-Beschichtung kommen. Dies ist völlig normal und stellt keine Beeinträchtigung der Funktion und der sonstigen Gebrauchseigenschaften des Gerätes dar und ist deshalb kein Mangel im Sinne des Gewährleistungsrechtes.

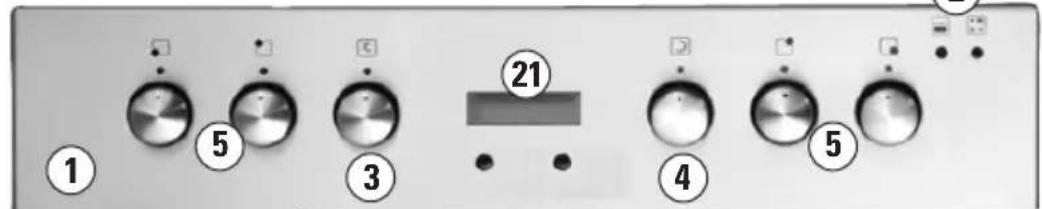

Gerätevorstellung, Lieferumfang (Modell abhaengig)

1 Bedienblende
2 Kontrollleuchten
3 Temperaturregler
4 Drehschalter Betriebsarten (Backfunktionen)
5 Energieregler (4x)
6 Backraumdichtung
7 Backraumtür mit Fenster
8 Türgriff (wärmeisoliert)
9 Heißluftgebläse

10 Unteres Heizelement (verdeckt)
11 Oberes Heizelement
12 Grill-Heizelement
13 Innenraumbeleuchtung
14 Einschubleisten
15 Typenschild
16 Wrasenabzug
17 Backblech (emailliert)
18 Fettpfanne (emailliert)
19 Grillrost

20 Teleskopschienen
21 Uhr

2

Elektro-Einbauherd EH-Clq611E

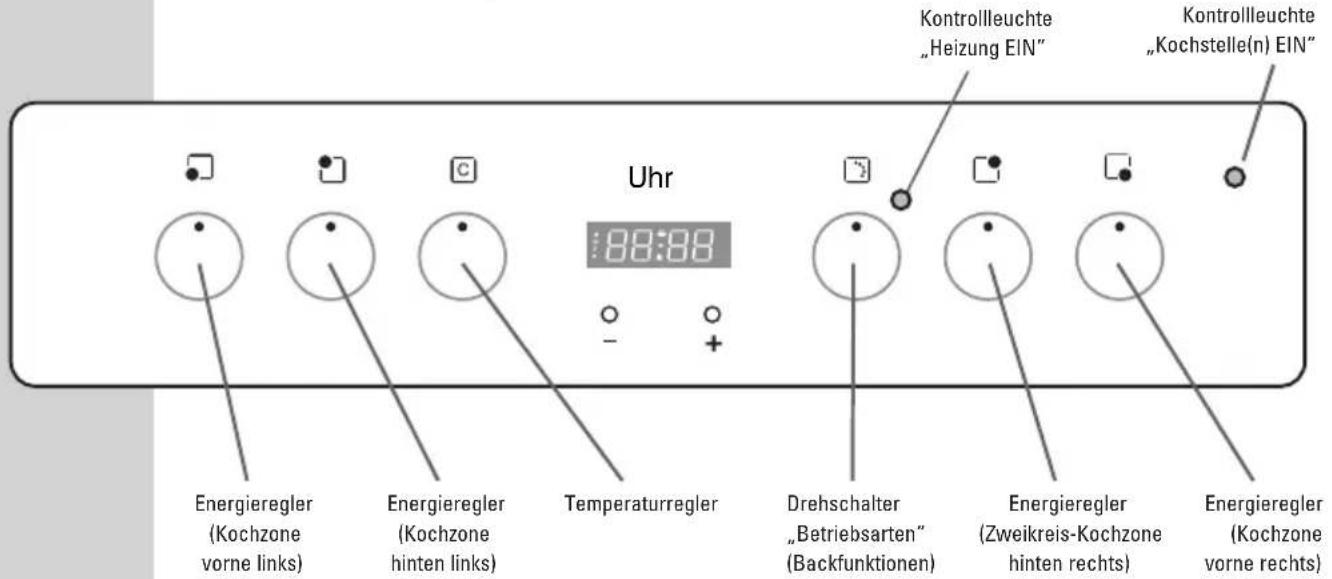

Uhr 88:88 Energieregler (Kochzone vorne links) Energieregler (Kochzone hinten links) Temperaturregler Drehschalter „Betriebsarten“ (Backfunktionen) Energieregler (Zweikreis-Kochzone hinten rechts) Energieregler (Kochzone vorne rechts) Kontrollleuchte „Heizung EIN“ Kontrollleuchte „Kochstelle(n) EIN“

Die obige Abbildung dient als Modellbeispiel.

Je nach Modell kann die Ausstattung (z.B. Anzahl der Betriebsarten oder elektronische Schaltuhr) und das Aussehen der Bedienblende im Original abweichen.

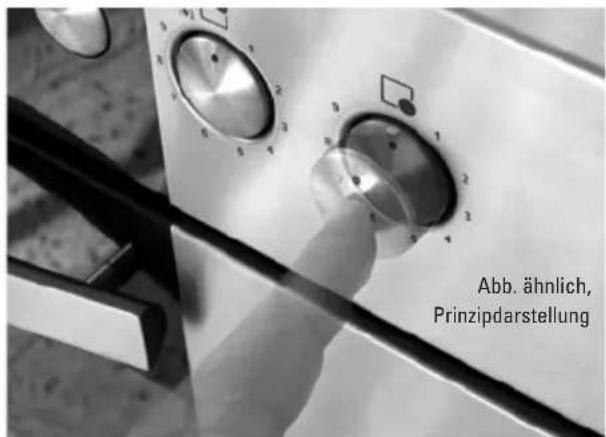

Versenkbare Bedienelemente

Die Bedienelemente dieser Modelle sind versenkbar ausgeführt. Energieregler, Temperaturregler und der Drehschalter Betriebsarten können durch Drücken und Loslassen bündig in der Bedienblende versenkt bzw. zum Gebrauch ausgefahren werden.

Im versenkten Zustand sind die Regler gegen versehentliche Bedienung gesichert und gegen Verschmutzung geschützt.

Abb. ähnlich, Prinzipdarstellung

Bedienung

Bedienung des Kochfeldes

Das Kochfeld stellt ein eigenständiges Gerät dar.

Auf der Bedienblende des Herdes sind vier Energieregler für vier Kochzonen/Kochplatten angeordnet. Ein Zeichen über jedem Energieregler zeigt an, welche Kochzone/Kochplatte geregelt wird. Durch Drehen des jeweilige Energieregler im Uhrzeigersinn lassen sich Kochplatten bzw. Kochzonen einschalten. Gleichzeitig lässt sich damit die Heizleistung regeln: Je weiter der Energieregler im Uhrzeigersinn gedreht wird, um so höher wird die Heizleistung. Durch Drehen des Reglers gegen den Uhrzeigersinn lässt sich die Heizleistung verringern.

Das Ausschalten der jeweiligen Kochzone/Kochplatte erfolgt, indem der Energieregler gegen den Uhrzeigersinn so weit zurückgedreht wird, bis er senkrecht nach oben zeigt und so die Stellung "0" (AUS) anzeigt. Dabei wird ein Einrasten spürbar.

Die beiden Energieregler für hinten links und für vorne rechts können auch ausgeschaltet werden, indem sie weiter im Uhrzeigersinn gedreht werden und nach einer vollen Umdrehung wieder in der Stellung "0" (AUS) einrasten.

Restwärmeanzeige

Wird nach dem Einschalten einer Kochzone, z. B. vorn links, eine bestimmte Temperatur erreicht, leuchtet die zugehörige Restwärmeanzeige auf. Einige Zeit nach dem Ausschalten der Kochzone erlischt die Restwärmeanzeige. Solange die Restwärmeanzeigen leuchten, die Kochzonen nicht berühren und keine hitzeempfindlichen Gegenstände darauf ablegen. Verbrennungs- und Brandgefahr!

Zuschalten eines äußeren Heizkreises bei Kochfeldern mit „Zweikreis-Kochzonen“

Verschiedene Kochfeld-Typen verfügen über sog. „Zweikreis-Kochzonen“ (vorne links und hinten rechts). Hier lässt sich zur Steigerung der Heizleistung jeweils ein zweiter Heizkreis zusätzlich zuschalten. Hinten links und vorne rechts sind einfache Kochzonen.

Wenn Sie nun den Energieregler für vorne links oder für hinten rechts wie oben beschrieben einschalten, wird zunächst nur der innere Heizreis der jeweiligen Kochzone aktiv.

Der zweite, äußere Heizkreis lässt sich zuschalten, indem Sie den Regelschalter im Uhrzeigersinn bis zum Anschlag drehen (über „9“ hinaus).

Dabei wird ein deutliches Schalten wahrnehmbar. Der äußere Heizkreis ist nun mit eingeschaltet.

Die Regelung erfolgt zusammen mit dem inneren Heizkreis.

1 2 9 [●] 1 2 3 4 5 6 7 8 9 reis.

Durch Zurückdrehen in Stellung "0" (AUS) werden beide Heizkreise ausgeschaltet. Bei einem erneuten Einschalten ist allerdings wieder nur der innere Heizkreis aktiv. Wenn Sie also nur den äußeren Kreis ausschalten, den Innenkreis aber weiterbenutzen wollen, so geschieht dies durch kurzes Aus- und wieder Einschalten der betreffenden Kochzone.

Hinweis:

Bei Kochfeldern mit vier einfachen Kochzonen ist diese Zuschalt-Funktion ohne Bedeutung.

Backbetrieb

Einbrennen der Emaille-Beschichtung

Vor einer ersten Benutzung des Backofens muss das Emaille im Backraum und an den Backblechen "eingebrannt" werden. Gehen Sie dabei folgendermaßen vor:

Backraum und Backbleche feucht aus- bzw. abwischen. Achten sie vor allem darauf, dass sich keine Verpackungsreste mehr im Backraum befinden! Anschließend Backbleche einlegen. Die Mit dem Drehschalter "Betriebsarten" das Gerät auf Ober-/ Unterhitze" einschalten und die Temperatur auf 200 °C einstellen.

Nach etwa 30 bis 45 Minuten die Betriebsart wechseln, z.B. auf „Ober-/ Unterhitze“ umschalten und nach weiteren 30 bis 45 Minuten auf „Großflächengrill“ stellen.

Während des Einbrennvorganges sollten alle Heizelemente mindestens einmal in Betrieb gewesen sein, wobei die gesamte Einbrennzeit etwa 2 Stunden dauern sollte. Achtung!

Während des Einbrennens kann es zu deutlicher Rauchbildung und unangenehmer Geruchsbildung kommen. Sorgen Sie deshalb unbedingt für eine gute Raumbelüftung!

ModellEH-C 50 .111

Betriebsart wählen und Temperatur einstellen

Durch Drehen des Drehschalters „Betriebsarten“ die gewünschte Betriebsart (Heizart) wählen. Die Backraumbeleuchtung schaltet sich ein und die Kontrollleuchte „Backofen EIN“ leuchtet.

Anschließend mit dem Temperaturregler die erforderliche Temperatur einstellen. Die Kontrollleuchte „Heizung EIN“ leuchtet. Sie verlischt, sobald die eingestellte Temperatur erreicht ist. Sinkt die Temperatur im Backraum unter den eingestellten Wert, schaltet sich die Heizung wieder ein, bis die eingestellte Temperatur wieder erreicht ist. Solange der Ofen aufheizt, leuchtet die Kontrollleuchte „Heizung EIN“ und verlischt, sobald die eingestellte Temperatur wieder erreicht ist.

Ausnahme: Betriebsart „Auftaustufe“, hier ist keine Heizung vorgesehen.

Der Auftauvorgang erfolgt schonend bei Raumtemperatur.

Backbetrieb

Übersicht und Beschreibung der Betriebsarten (Backofenfunktionen)

Groß flachengrill

Grillheizkörper und oberer Heizkörper sind zusammen in Betreb. Ideal zum überbacken oder Grillen von Fleisch, Aufläufen, Toast usw.

Ober- und Unterhitze

Der obere und der untere Heizkörper sind in Betrieb. Die Wärme wird gleichmäßig an das Gargut abgegeben. Backen und Braten ist nur auf einer Ebene möglich. Ideal zum Braten im Römertopf, Backen von Brot und flacher Blechkuchen.

Grill-/Bratsystem

Grillheizkörper, oberer Heizkörper und Heißluftgebläse sind in Betrieb. Besonders geeignet zum Grillen und Braten größerer Fleischstücke sowie zum Backen und Gratinieren.

Heißluft

Das Heißluftgebläse verteilt die vom Ringheizkörper erzeugte Hitze in einem ständigen Kreislauf gleichmäßig an das Brat-/Backgut. Besonders geeignet zum Backen und Braten auf mehreren Ebenen gleichzeitig.

Auftaustufe

Diese Betriebsart ist hervorragend zum schonenden Auftauen tiefgefrorener Lebensmittel geeignet. Nur das Gebläse ist in Betrieb, keine zusätzliche Heizung.

Backbetrieb

Backraumbeleuchtung

Die Backraumbeleuchtung schaltet sich immer ein wenn Sie den Backofen in Betrieb nehmen. Um den Backofeninnenraum z.B. zu Reinigungszwecken zu beleuchten, drehen Sie den Temperaturregler einfach ganz zurück (bis Anschlag gegen den Uhrzeigersinn) und schalten Sie den Backofen in eine Betriebsart ohne Gebläseeinsatz. In diesem Fall ist nur die Backraumbeleuchtung in Betrieb.

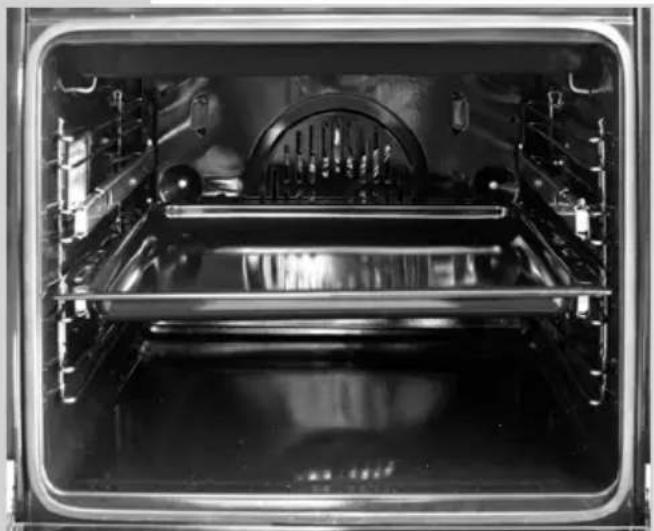

Backen auf mehreren Ebenen gleichzeitig / Geeignete Backformen

Für Ober-/Unterhitze eignen sich Backformen aus dunklem Metall und beschichtete Formen. Backen und Garen ist mit Ober-/Unterhitze nur auf einer Ebene möglich.

Für Heißluftbetrieb sind auch helle Backformen geeignet. Backen und Garen ist im Heißluftbetrieb auf bis zu 3 Ebenen gleichzeitig möglich!

1 Backblech auf Ebene 2 1 Backform auf Ebene 1

Abbildungen zeigen anderes Modell (Prinzipdarstellung)

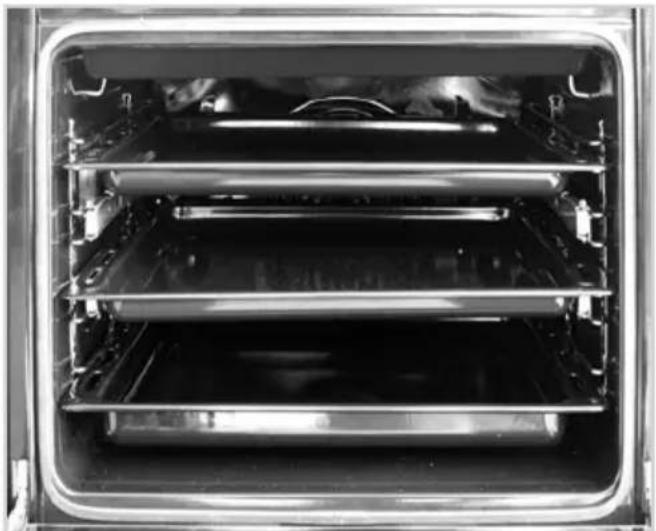

3 Backbleche auf Ebene 1, 3 und 5 (nur bei Heißluftbetrieb möglich)

Beschreibung elektronische Schaltuhr

Einstellen der Uhrzeit (24 h)

Um die Uhrzeit einzustellen, drücken Sie bitte die Tasten + und - gleichzeitig.

Die Display zeit 12:00 Uhr . (siehe Zeichnung unten)

Mit drücken der Tasten + oder - können Sie die reale Tagesuhrzeit einstellen.

Fünf Sekunden nach loslassen der Tasten laeuft die Uhrzeit.

Einstellen der Garzeit

Drücken Sie Taste +, Display zeigt 00:00

Drücken Sie solange die Taste, bis die gewünschte Garzeit angezeigt wird.

Nach fünf Sekunden faengt der Garablauf an.

Am Ende der Garzeit ertönt der Alarm.

Drücken Sie die Taste - ,um den Alarm abzustellen.

12:00 - + STOP ○ ○ PUSH ○ BOTH

Einstellen der Alarmlautstärke

Sie können die 3-stufige Alarmlautstärke mit der - Taste einstellen. Bei jeder Bestätigung dieser Taste können Sie die Lautsärke des Alarms ändern.

Hinweis: Die Werkeinstellung des Alarms ist auf der höchsten Ebene. Wenn die Alarmlautstärke geändert wurde, tritt bei einem Stromausfall wieder die Werkeinstellung ein.

Grillen im Backofen

Bringen Sie den Drehschalter „Betriebsarten“ in die Position "Großflächengrill"

oder "Grill-/Bratsystem"

(modellabhängig).

• Legen Sie ein Backblech ein um herabtropfendes Fett und Fleischsaft aufzufangen. Gießen sie etwas Wasser in das Backblech um es später leicht reinigen zu können.
• Während der Grillfunktion können sich auch erreichbare Teile des Gerätes stark erhitzen. Halten Sie deswegen bitte unbedingt kleinere Kinder und Haustiere fern! Fassen sie niemals die Heizelemente im Geräteinneren (Backraum) an! Verbrennungsgefahr! Verwenden Sie unbedingt wärmeisolierende Küchenhandschuhe, wenn Sie Grillgut entnehmen oder erhitzte Teile des Backofens (z.B. das Backblech) anfassen möchten!

Praktische Tipps zum täglichen Betrieb

Braten

Zum Braten kann die Betriebsart „Ober-/Unterhitze“, “Heißluft“ oder „Grill-/Bratsystem“ verwendet werden. Im offenen Geschirr bräunt der Braten schneller. Für sehr große Braten eignet sich der Rost in Verbindung mit der Fettpfanne. Benutzen Sie Geschirr aus Emaille, Ton (z.B. Römertopf), feuerfestem Glas oder aus Gusseisen. Edelstahlgeschirr ist ungünstig, weil es die Hitze zu stark reflektiert. Die Bratzeiten sind stark abhängig von der Art, dem Gewicht und der Qualität des Fleisches!

• Ein abgedeckter Braten bleibt saftig und der Backofen verschmutzt nicht.
• Legen Sie den Braten erst mit der späteren Anrichteseite nach unten in das Bratgefäß und wenden Sie den Braten nach etwa der halben Garzeit, um eine appetitliche, knusprige Bratenkruste zu erzielen!
• Sorgen Sie immer für ausreichend Flüssigkeit im Bratgefäß oder der Fettpfanne, damit austretendes Fett oder Fleischsaft nicht anbrennen können!
• Besonders bei der Zubereitung von größeren Fleischstücken entsteht Kondenswasser, welches sich an der Backofentür niederschlägt. Nach dem Braten bitte trocken wischen. Die Funktion des Backofens wird dadurch nicht beeinträchtigt.
• Den Braten nicht im geschlossenen Backofen abkühlen lassen, um zu verhindern, dass Kondenswasser die knusprige Kruste aufweicht! Deshalb Backraumtür nach dem Ende der Garzeit öffnen oder Braten herausnehmen.

Backen

Zum Backen kann die Betriebsart „Ober-/Unterhitze“ oder „Heißluft“ verwendet werden.

Backen mit Ober-/Unterhitze

Die Betriebsart „Ober-/Unterhitze“ eignet sich besonders für das Backen von trockenen Kuchen, Biskuit oder auch Brot.

- Verwenden Sie dunkle Backformen. Helle Backformen bräunen schlechter, da sie die Hitze reflektieren. Stellen Sie die Backformen auf einen Rost. Benutzen Sie nur eine Einschubebene.

Backen mit „Heißluft“

Die Betriebsart „Heißluft“ und eignet sich besonders für das Backen auf mehreren Ebenen gleichzeitig sowie für feuchte Kuchen und Obstkuchen.

• Die Backzeit kann bei mehreren Blechen unterschiedlich sein. Unter Umständen muss ein Blech früher als das andere herausgenommen werden.
• Wegen der Bildung von Kondenswasser (Dampf) bei sehr feuchten Kuchen (z.B. bei Obstkuchen) nicht mehr als 2 Bleche gleichzeitig backen. Dies ist ein normaler Vorgang und lässt sich nicht vermeiden.
• Kekse, Plätzchen und anderes Kleingebäck möglichst gleich groß vorbereiten, um eine gleichmäßige Bräunung zu gewährleisten.

Praktische Tipps zum Betrieb (Fortsetzung)

Grillen und Gratinieren (Überbacken)

Zu diesen Zwecken können die Betriebsarten „Großflächengrill“ /Bratsystem“ verwendet werden (modellabhängig).

oder "Grill-

• Bei Grillbetrieb Kinder und Haustiere grundsätzlich fernhalten bzw. beaufsichtigen!
• Vorsicht Verbrennungsgefahr! Durch die starke Hitze sind Teile des Backofens sehr heiß. Unbedingt hitzefeste Küchenhandschuhe und eine Grillzange verwenden!

- Den Grillvorgang selbst ständig beaufsichtigen. Das Grillgut kann durch die starke Hitze sehr schnell verbrennen!

- Zum Grillen den Grillheizkörper kurz vorheizen. Flache Grillstücke auf den Rost legen und ein Backblech zum Auffangen von austretendem Fett und Bratensaft benutzen. Den Grillrost mit etwas Öl einpinseln damit das Grillgut nicht festklebt. Wenden Sie flache Fleischscheiben nur einmal, dickere Stücke mehrmals mit der Grillzange.

- Nach dem Grillen den Backofen und das Zubehör sofort reinigen, damit Verschmutzungen sich nicht unnötig festsetzen können.

Tabelle typischer Garzeiten Einschubebene Temperatur Garzeit in (Richtwerte, Angabe ohne Gewähr) (von unten) in °C Minuten
Braten
Schweinebraten (2000 g) 2 175 ca. 120Hackbraten (1500 g) 2 175 ca. 45Ente (2000 g) 2 200 ca. 120 - 180Gans (3000 g) 1 200 ca. 150 - 210Hähnchen (1300 g) 2 200Hase	ca. 60 - 802	200	ca. 60 - 90
Backen
Kuchen	1	175	ca. 55 - 65
Tortenboden	1	200	ca. 8 - 10
Weißbrot (Hefeteig)	1	200	ca. 25 - 35
Pizza	1	220	ca. 20 - 30
Gemüseauflauf	2	200	ca. 40 - 45
Mürbeteig	1	200	ca. 25 - 35
Obstkuchen	1	200	ca. 25 - 35
Grillen
Schweinekotelett	4	maximal	ca. 8 - 12
Bratwürste	4	maximal	ca. 10 - 12
1/2 Hähnchen	3	maximal	ca. 25 - 35
Fisch	3	maximal	ca. 15 - 25

Reinigung und Pflege

Achtung: Zur Reinigung muss das Gerät ausgeschaltet und abgekühlt sein.

Die Reinigung des Gerätes mit einem Dampfstrahl- oder Hochdruckreiniger ist verboten!

Verwenden Sie keine Scheuermittel, scharfen Reinigungsmittel oder scheuernden Gegenstände.

Geräte-Außenseite reinigen:

• D ie Frontseite des Gerätes mit einem weichen Tuch und warmer Spüllauge abwischen.
- Bei Metallfronten verwenden Sie handelsübliche Pflegemittel.

Backraum reinigen:

Reinigen Sie das Gerät nach jedem Gebrauch. So lassen sich Verschmutzungen am leichtesten entfernen und brennen erst gar nicht hartnäckig fest.

• Zur Reinigung die Backofen-Beleuchtung einschalten.
• D en Backofen nach jeder Benutzung mit Spülmittellauge auswischen und trocknen.
  Hartnäckige Verschmutzungen mit speziellen Backofenreinigern entfernen.

Achtung: Bei Verwendung von speziellen Backofenreinigern unbedingt die Angaben des Herstellers beachten!

Zubehör reinigen:

Alle Einschubteile (Rost, Backblech, Einschubgitter usw.) nach jedem Gebrauch spülen und gut abtrocknen. Zur leichteren Reinigung kurz einweichen.

Reinigung und Plege des Kochfeldes

Reinigen Sie das Kochfeld nur im abgekühlten Zustand (Restwärmeanzeige) - Verbrennungsgefahr! Das Kochfeld sollte regelmäßig gereinigt und gepflegt werden. Verwenden Sie ausschließlich geeignete Reinigungsmittel Die Verwendung anderer Reinigungsmittel ist nicht zu empfehlen, da dadurch die Oberfläche angegriffen werden kann.

Auszug: Ein / Ausbauen. (Modell abhängig)

Die Seitengitter müssen nicht herausgenommen werden, um die Teleskopauszüge auszubauen. Insgesamt stehen Ihnen 5 Ebenen zur Verfügung, in denen die Teleskopauszüge eingebaut werden können. Wir empfehlen Ihnen beim Einbau von einem Teleskopauszug die Ebene 2/3 zu benutzen und beim Einbau von 2 Teleskopauszügen die Ebenen 1/3 oder 2/4 zu benutzen. Fassen Sie den Teleskopauszug mittig an und klappen Sie ihn nach unten weg, um ihn auszubauen (siehe Bild 1). Um den Teleskopauszug einzubauen, überprüfen Sie zuerst die richtige Seitenlage (siehe Bild A). Rasten Sie danach den Teleskopauszug mit der breiten Seite der Klammer oben ein. Drücken Sie anschließend die untere Seite an, bis es einrastet.

Lösen Sie nie die Schraube4 wenn das Seitengitter ausgebaut werden muss!

Drücken Sie den hinteren Bügel nach unten und führen Sie ihn über die Schraube hinweg. Führen Sie danach die beiden Winkel aus den Aufnahmen hinweg. Gehen Sie in umgekehrter Reihenfolge vor4 um die Seitengitter wieder einzubauen.

Leuchtmittel tauschen

Vor dem Austausch der Backraumlampe das Gerät unbedingt ausschalten und abkühlen lassen! Stromschlaggefahr! Sicherungen herausdrehen bzw. Sicherungsautomat ausschalten!

• Zum Schutz der Emaille-Beschichtung und der Glasabdeckung ein Tuch auf den Boden des Backraums legen.
• Die Glasabdeckung wird durch Drehen gegen den Uhrzeigersinn (nach links) herausgeschraubt und kann dann abgenommen werden.
• Backofen-Leuchtmittel 25 Watt, 230 V, 300°C hitzebeständig, austauschen. Herausdrehen gegen den Uhrzeigersinn (nach links). Neues Leuchtmittel (Glühlampe) in die Lampenfassung einsetzen und durch Drehen im Uhrzeigersinn (nach rechts) einschrauben bis Widerstand spürbar wird.
• Glasabdeckung wieder anbringen und durch Drehen im Uhrzeigersinn (nach rechts) einschrauben bis Widerstand spürbar wird.
• T uch vom Backraumboden entfernen und Herd wieder an das Stromnetz anschließen.

Vor dem Austausch der Backraumlampe das Gerät unbedingt ausschalten, Sicherungen herausdrehen bzw. Sicherungsautomat ausschalten! Glasabdeckung Leuchtmittel (Glühlampe) Lampenfassung

Transporthinweise

Bewahren Sie den Originalkarton und Verpackungsformteile auf. Transportieren Sie das Gerät in der Originalverpackung im aufrechten Zustand. Stellen Sie keine weiteren Gegenstände darauf ab.

Befestigen Sie mit Klebeband eine 1-1,5 cm starke Pappe oder Karton in der Innenseite der Ofentür in der Höhe der Backbleche um Beschädigungen beim Transport zu verhindern.

Befestigen Sie Ofentür mit etwas Klebeband an den Seitenwänden.

Einbau / Montage

Das Gerät darf nur von einem zugelassenem Elektroinstallateur angeschlossen werden. Die folgenden Anweisungen dienen der sach- und fachgerechten Montage des Gerätes durch diesen Techniker unter Einhaltung geltender Gesetze und Normen.

Der Einbauherd kann erst nach der Kochmulde bzw. dem Glaskeramikkochfeld installiert werden. Die Möbelnische, die für den Einbau des Gerätes bestimmt ist, muss die erforderlichen Abmessungen aufweisen. Backofenachse und Kochmulde bzw. Keramikkochfeld sollten mittig ausgerichtet werden.

Beachten Sie in jedem Falle die Montageanleitung des Kochfeldes!

Die Einbaunische des Gerätes darf keine Rückwand aufweisen! Die Standfläche in dieser Nische muss zur Wand hin über die gesamte Breite eine Aussparung von mindestens 85 - 90 mm aufweisen.

Die Befestigung des Gerätes am Möbelstück erfolgt mittels 2 Schrauben. Diese sind bei offenstehender Backofentüre in die 2 im Rahmen sichtbaren Löcher einzuschrauben. Nach erfolgtem Einbau des Gerätes ist zu prüfen, ob alle Herdelemente richtig funktionieren. Dazu das Gerät ein paar Minuten lang eingeschaltet lassen.

Das Gerät entspricht bezüglich des Schutzes gegen Feuergefahr dem Typ Y(IEC 335-2-6). Nur Geräte dieses Typs dürfen einseitig an nebenstehende Hochschränke oder Wände angebaut werden.

Der Abstand zwischen Kochmulde und Dunstabzugshaube muss mindestens so groß sein, wie in der Montageanweisung der Dunstabzugshaube vorgegeben ist!

WICHTIGE HINWEISE

- Bevor Arbeiten an unter Spannung stehenden Kontakten oder elektrischen Teilen des Gerätes ist die Stromzufuhr zu unterbrechen.

- Der Hersteller haftet nicht für Personen- und Sachschäden infolge von Installationsfehlern oder fehlerhafter bzw. unsachgemäßer Nutzung des Gerätes.

- Wird das Gerät in unmittelbarer Nähe anderer Elektrogeräte installiert, ist sicherzustellen, dass sie sich nicht gegenseitig störend beeinflussen.

- Vor einem ersten Einschalten ist unbedingt sicherzustellen, dass alle Verpackungsteile entfernt und evtl. vorhandenen Schutzfolien komplett abgezogen worden sind.

Einbaumaße

595 578 540 20 556

Bitte beachten Sie:

Der Einbau in einen Hochschrank ist nur bei einem reinem Backofen (ohne Kochfeld-Anschlussmöglichkeit) zulässig.

t nur bei einem schlussmöglich- 600 560 560 560 600

Anschluss Kochfeld / Kochmulde

Steckerleiste Kochfeld

Farbmarkierung WEISS Farbmarkierung SCHWARZ Farbmarkierung GRUN Farbmarkierung HELLBLAU Stecker ROT „Restwärme-Anzeige“

Buchsenleiste Herd

Farbe WEISS Kochzone vorne links Farbe SCHWARZ Kochzone hinten links Farbe GRUN Kochzone hinten rechts Farbe HELLBLAU Kochzone vorne rechts Farbe ROT Restwärmeanzeige

Herd Vorderseite (Front)

Achtung!

Beachten Sie dabei unbedingt die Hinweise für den elektrischen Anschluss des Kochfeldes, die in der Bedienungs- und Montageanleitung zum Kochfeld beschrieben sind!

Zunächst ist der Schutzleiter (grün-gelb) an die Erdungsschraube des Herdes anzuschließen.

Das Kochfeld hat für jede einzelne Kochzone bzw. Kochplatte einen Stecker mit vier Kontaktstiften. Diese Stecker sind durch Farbpunkte gekennzeichnet:

• WEISS: Kochzone vorne links, mit Zuschaltung
• SCHWARZ: Kochzone hinten links, ohne Zuschaltung
• GRÜN: Kochzone hinten rechts, mit Zuschaltung
• HELLBLAU: Kochzone vorne rechts, ohne Zuschaltung

Bei einigen Kochfeld-Typen findet man noch einen fünften Stecker im RotN

Dieser Stecker dient zum Anschluss der Restwärme-Anzeige. Bei einer Restwärmeanzeige wird dem Benutzer durch eine rote Leuchte im Kochfeld angezeigt, welche Kochzone noch heiß ist, auch wenn sie bereits ausgeschaltet ist.

Elektrischer Anschluss / Netzanschluss

Das Gerät wurde nach der Europäischen Norm EN 60335-2-6 hergestellt und entspricht der Schutzklasse 1. Demnach muss es geerdet werden.

Achtung! Die Anschlussarbeiten bei einem Festanschluss darf nur ein zugelassener Elektroinstallateur ausführen! Allgemeine VDE-Vorschriften sowie regional geltende Vorschriften der zuständigen Energieversorgungsunternehmen sind unbedingt zu beachten!

Für den Elektroherd muss in der Elektroinstallation eine Abschaltvorrichtung eingebaut sein, die es ermöglicht, das Gerät jederzeit sicher vom Netz zu trennen.

Als Abschalteinrichtung geeignet sind LS-Schalter (Sicherungsautomaten), Schraubsicherungen (Sicherung wird aus der Fassung genommen), FI-Schutzschalter, Schütze oder Leistungsschalter mit einer Kontaktöffnungsweite von mindestens 3 mm.

Bei der Einrichtung und Auslegung des Anschlusses ist die Leistungsaufnahme des Kochfeldes mit zu berücksichtigen!

Bevor der Herd elektrisch angeschlossen wird, muss das Kochfeld in die Arbeitsplatte eingebaut worden sein. Die Installationshinweise zum Kochfeld sind zu beachten. (Siehe Anleitung zum Kochfeld)

Als Anschlussleitung (nicht im Lieferumfang enthalten) sind folgende Leitungstypen geeignet:

• H05VV-F (5G2,5 bei Drehstrom 230/400V 3N\~)
• H05RR-F (5G2,5 bei Drehstrom 230/400V 3N\~)

Die Netzanschlussleitung muss so ausgeführt sein, dass folgende Bedingungen erfüllt sind: Der Herd ist ausgebaut und sicher vor dem Schrank abgestellt. Die Netzanschlussleitung lässt sich anschließen, ohne dass sie "spannt". Der Schutzleiter ist dabei so lang bemessen, dass er bei Versagen der Zugentlastung erst nach den spannungsführenden Adern der Netzanschlussleitung auf Zug beansprucht wird.

Querschnitt und Anzahl der einzelnen Adern in der Anschlussleitung richten sich nach der Art des Anschlusses und nach der Amperezahl der zu verwendenden Sicherung.

Auf der Oberseite rechts in der Nähe der Rückwand befindet sich ein schwarzer Klemmenkasten für den elektrischen Anschluss. In der nebenstehenden Abbildung sind die elektrischen Anschlussmöglichkeiten dargestellt:

Bitte Brücke 4-5 einbauen (brücke liegt bei).

Anschlussschema

3N AC 380-415V L1 L2 L3 N ⑤④③②① 220-240V 220-240V 2N AC 380-415V L1 L2 N ⑤④③②① 220-240V 1N AC 220-240V L1 N ⑤④③②① 220-240V L1 N

Wir empfehlen die Anschlussvariante an einen 3-phasigen Drehstromkreis 3 x 16 A!

Wenn es mal nicht so richtig funktioniert... (Fehlertabelle)

Störung Mögliche Ursache Abhilfe

Schaltuhr blinkt Stromausfall An der Schaltuhr aktuelle Uhrzeiteinstellen
Backofen heizt nicht auf Uhr nicht gestelltSicherung ausgelöstThermostat defekt		Aktuelle Uhrzeit einstellenSicherung einschalten / ersetzenKundendienst rufen
Das komplette Gerät ist ohne Funktion	Fehlerstrom-Schutzschalter (FI-Schalter) ausgelöstSicherung ausgelöst	Fehlerstrom-Schutzschalter einschaltenSicherung einschalten / ersetzenGerät und Anschluss überprüfen
Sicherung bzw. FI-Schalter löst ständig aus (unabhängig von der gewählten Funktion)	Sicherung zu schwach ausgelegtFehlerhafter elektrischer Anschluss	Dem Anschlusswert entsprechene Sicherung verwenden.Vorsicht! Falls trotz korrekter Ab- sicherung die Sicherung bzw. der FI-Schalter ständig auslöst, hat dies in der Regel einen triftigen Grund: Herd nicht benutzen! Rufen Sie einen Elektroinstallateur!
Backofen bleibt dunkel Leuchtmittel defektSicherung ausgelöst		Leuchtmittel ersetzenSicherung einschalten / ersetzen
Glas der Backraumtür gesprungen (Riss) oder zerbrochen	Mechanische Einwirkung Backofen nicht mehr benutzen, Kundendienst rufen
Dichtung der Backraumtür sichtbar beschädigt	Mechanische Einwirkung Backofen nicht mehr benutzen, Dichtung ersetzen
Backofen sich nicht abschalten	Defekt der Schalter	Stromzufuhr unterbrechen(Sicherung ausschalten / heraus-drehen) und Kundendienst rufen!Temperaturregler und den Drehschalter Betriebsarten in die Null-Stellung bringen.

Wenn es mal nicht so richtig funktioniert... (Fehlertabelle)

Störung Mögliche Ursache Abhilfe
Kochplatte / Kochzone wird nicht heiß	Fehlerstrom-Schutzschalter ausgelöstSicherung ausgelöstThermostat defektKochplatte defekt	Fehlerstrom-Schutzschalter einschaltenSicherung einschalten / ersetzenKundendienst rufenKundendienst rufen
Bei Zweikreis-Kochzone wird die innere Kochzone nicht heiß	Kochzone defekt Komplette Kochzone nicht benutzen!Kundendienst rufen
Restwärmeanzeige der Kochzone ohne Funktion	Defekt der Elektronik Vorsicht!Verbrennungsgefahr!Keine optische Anzeige von Restwärme - Kundendienst rufen!
Starke Rauchentwicklung	Fettrückstände im Backraum	Backofen ausschalten und abkühlen lassen, danach Fettrückstände entfernen
Flecken im Emaille	Herabtropfender Obst- bzw.Fleischsaft	Obstkuchen weniger üppig belegen, tiefes Backblech/Fettpfanne benutzen Derartige Flecken sind harmlos und stellen keinerlei Beeinträchtigung der Funktion dar. Nicht behebbar.
Der Lüfter(Kühlgebläse)läuft, obwohl dasGerätausgeschaltetist.	Backofeninnenraumist warm.	Kein FehlerDas Kühlgebläselauftautomatisch nach. Dieskann bis zu 70 Minuteridauern.

Technische Daten / Abmessungen

Elektro-Einbauherd EH-C 50.¶E

Typenbezeichnung EH-C 50.11E
Energie-Effizienz-Klasse A
Ausstattung:
Uhr X
Knebel (versenkbar) 6
Knebel (Schwertknebel) -
Energieregler, mit Zuschaltung 4/2
Anzahl Betriebsarten 5
Ober-Unterhitze X
Unterhitze -
Großflächengrill X
Grill-Brat-System X
Heißluft Professional (mit Ringheizkörper) X
Pizzastufe -
Auftaustufe X
Backofen-Beleuchtung X
Querstromgebläse (Kühlung)		X
Backofentür aushängbar		X
Wärmeschutzverglasung (2-fach)		X
Backofentemperatur einstellbar 0-250 °C		X
Anschlusswert; kW 3,25
Spannung ; 230-400 V 3N ~		X
Netzfrequenz; 50 Hz X
Backblech*		X
Fettpfanne*		X
Grillrost*		X
Seitengitter		X
Teleskopauszug* 2
Abmessungen: in mm
Breite		594
Höhe		595
Tiefe 550
Kochfeld
Edelstahlrahmen Slim Line		X
Hilight-Koch-u. Bräterzone, 1100-2000 W		X
Hilight-Zweikreis-Kochzone, 750-2200 W		X
Hilight-Kochzone 1800 W		X
Hilight-Kochzone 1200 W		X
4-fach Restwärmeanzeige		X
Anschlusswert Kochfeld: kW		7,2
Anschlusswert Herd + Kochfeld: kW		10,45
X = ja	- = nein
* Teleskopauszug; Backblech; Fettpfanne; Grillrost als Zubehör nach kaufbar
- Hinweis: Stand der Tabelle 07/11 Weiterentwicklung, technische Änderungen, Irrtümer u. Designabweichungen vorbehalten.

KONFORMITÄTSERKLÄRUNG

Dieses Gerät ist, betreffend die mit Nahrungsmitteln in Berührung kommenden Teile, konform mit den Vorschriften der EWG-Richtlinie 89/109 und der vollstreckenden Gesetzesverordnung Nr. 108 vom 25/01/92.

CE: Gerät konform mit den EWG-Richtlinien 90/396, 89/336, 93/68, 73/23 und späteren Änderungen. Dieses Gerät entspricht den Funkschutz-Forderungen der EG-Richtlinie 87/308/EWG; EN 55014/DIN VDE 0875 Teil 1 bzw. EN 55011/DIN VDE 0875 Teil 11 sowie gegebenenfalls der Norm bezüglich Netzrückwirkung EN 60555 Teil 1-3/DIN VDE 0838 Teil 1-3.

Garantiebedingungen

Dieses Gerät ist ein Qualitätserzeugnis. Es wurde unter Beachtung der derzeitigen technischen Erkenntnisse konstruiert und unter Verwendung eines üblichen guten Materials sorgfältig gebaut. Da es sich um ein technisches Gerät handelt, sind für Verkauf, Aufstellung, Anschluss und erste Inbetriebsetzung besondere Fachkenntnisse erforderlich. Deshalb dürfen Aufstellung, Anschluss und erste Inbetriebnahme nur durch einen zuständigen Fachmann erfolgen. Die nachstehenden Garantiebedingungen beschreiben den Umfang und die Voraussetzungen unserer Garantieleistungen abschließend. Neben dem Anspruch auf unsere Garantieleistungen stehen Ihnen die Gewährleistungsansprüche und sonstigen gesetzlichen Ansprüche gegen den Verkäufer zu. Unsere Garantieleistungen lassen diese Ansprüche unberührt.

1. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch die Rechnung, Lieferschein oder gleichwertiger Unterlagen nachzuweisen ist. In diesem Zeitraum erstrecken sich die Garantieleistungen über die Arbeitszeit, die Anfahrt und über die zu ersetzenden Teile. Bei gewerblicher Nutzung oder gleichzusetzender Beanspruchung (z.B. Nutzung durch mehrere Familien) ist die Garantiezeit auf 6 Monate beschränkt.

2. Innerhalb der Garantiezeit werden alle Funktionsfehler, die trotz vorschriftsmäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen Termikel-Einbauvorschriften und -Betriebsanleitungen auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Transportschäden müssen binnen 8 Tagen nach Erhalt des Gerätes dem Verkäufer gemeldet werden. Email- und Lackschäden werden nur dann von der Garantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des Termikel-Gerätes unserem Kundendienst angezeigt werden. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, wie z. B. Glas- oder Kunststoffteile bzw. Glühlampen.

3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Im Übrigen entscheiden wir über Art und Umfang der Garantieleistung nach Ermessen unter den z. Z. günstigsten Konditionen, wobei jedoch im Einzelnen gilt, dass die Reparatur der Geräte in der Regel am Aufstellungsort erfolgt; ausnahmsweise kann sie jedoch auch in den Räumen unserer Kundendienstwerkstatt durchgeführt werden. Ersetzte Teile gehen in unser Eigentum über. Die Garantie gilt nur für Geräte, welche sich im Bereich der Bundesrepublik Deutschland, Österreich, Benelux befinden. Durch die Instandsetzung der Geräte oder Ersatz einzelner Teile wird die Garantiezeit weder verlängert noch wird eine neue Garantiefrist für das Gerät in Gang gesetzt. Für eingebaute Ersatzteile läuft keine eigene Garantiefrist.

4. Wir übernehmen keine Garantie für Schäden und Mängel an Geräten oder deren Teilen, die durch übermäßige Beanspruchung, unsachgemäße Behandlung und Wartung auftreten. Das gilt auch bei Nichtbeachtung der Installations- und

TERMIKEL

Bedienungsanleitung sowie bei Einbau von Ersatz- und Zubehörteilen, die nicht in unseren Listen aufgeführt sind. Bei Eingriffen in oder Veränderungen an dem Gerät durch Personen, die hierzu nicht von uns ermächtigt sind, erlischt der Garantieanspruch.

1. Der Endkunde hat dem Kundendiensttechniker den freien Zugriff zu dem defekten Gerät zu ermöglichen. Evtl. Kosten, die dadurch anfallen, dass ein freier Zugriff zu dem defekten Gerät nicht möglich ist, gehen zu Lasten des Endkunden.
2. Alle durch Termikel Deutschland GmbH zu erbringenden Leistungen bedürfen einer Prüfung bzw. den Einsatz eines Termikel -Technikers oder eines durch Termikel autorisierten Vertragspartners. Bei unnötiger oder unberechtigter Inanspruchnahme unseres Kundendienstes gehen die damit verbundenen Kosten zu Lasten des Endabnehmers.
3. Die Haftung der Termikel Deutschland GmbH über die Garantieerklärung hinaus ist ausgeschlossen, sofern diese nicht vorsätzlich oder grob fahrlässig durch Erfüllungsgehilfen oder Vertreter der Termikel Deutschland GmbH herbeigeführt wurden. Die Haftung nach dem Produkthaftungsgesetz bleibt unberührt. Bei Verletzung von Leben, Körper oder Gesundheit ist die Haftung nur dann ausgeschlossen, wenn der Schaden nicht auf einer fahrlässigen Pflichtverletzung der Termikel Deutschland GmbH oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen beruht.

Bitte sorgfältig aufbewahren!

Kundendienst Deutschland (0049) 0 800 88 3333 0*

*(Service-Hotline, gebührenfrei aus dem Festnetz der Deutschen Telekom)

Kundendienst Österreich (0043) 0 810 000 207*

*(Service-Hotline, 0,06 EUR/Min. aus dem österreichischen Festnetz, Mobil ggfs. abweichend)

Kundendienst BENELUX (0031) 0 162435847

Bitte nennen Sie bei etwaigen Reklamationen die Modellbezeichnung sowie die Seriennummer des Gerätes. Darüber hinaus sind der Händler und das Kaufdatum zu nennen. Diese Angaben benötigen wir, um eine reibungslose Reklamationsbearbeitung sicherzustellen. Vielen Dank!

Termikel Deutschland GmbH Spenglerstraße 22 59067 Hamm www.termikel.de

Hinweise zur Entsorgung

Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig!

Dieses Elektro-Haushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet. Bitte sorgen Sie dafür, dass das Gerät ordnungsgemäß entsorgt wird, damit mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Altgerätes entstehen könnten.

Das Symbol auf dem Produkt bedeutet, dass dieses Gerät nicht in den normalen Hausmüll gehört, sondern den jeweiligen kommunalen Rücknahmesystemen für Elektro- und Elektronik-Altgeräte übergeben werden muss. Die Entsorgung muss im Einklang mit den geltenden Umweltrichtlinien für die Abfallentsorgung erfolgen.

Für nähere Informationen über Entsorgung und Recycling dieses Produktes wenden Sie sich bitte an Ihre kommunalen Einrichtungen (Umweltamt) oder an die Abfallentsorgungsgesellschaft Ihrer Stadt bzw. an Ihren Händler.

Entsorgung von Verpackungsmaterial und Altgerät

Entsorgen Sie das Verpackungsmaterial umweltgerecht. Unsere Produkte benötigen für den Transportweg eine wirksame Schutzverpackung. Dabei beschränken wir uns auf das unbedingt Notwendige. Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wieder verwertbar. Holzteile sind nicht chemisch behandelt Die Kartonagen bestehen aus 80 bis 100% Altpapier.

Die Folien sind aus Polyethylen (PE), die Umbänderung aus Polypropylen (PP) und die Polsterteile aus FCKW-freiem, geschäumtem Polystyrol (PS). Die Materialien sind reine Kohlenwasserstoff-Verbindungen und recyclebar. Durch die Aufbereitung und Wiederverwendung können Rohstoffe eingespart und das Müllvolumen verringert werden.

Sie können die Verpackung zur Verwertung an den Händler zurückgeben, bei dem Sie das Gerät gekauft haben. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Führen Sie es dann einem Wertstoff-Center zu. Die Anschrift erfragen Sie bitte bei Ihrer Gemeindeverwaltung.

Ihr Team von

TERMIKEL

Bedienungsanleitung

Glaskeramik-Kochfeld

EH-C 50.2 N

TERMIKEL

Inhaltsverzeichnis

Seite

1. Sicherheitshinweise und Warnungen 3

1.1 Allgemeines 3

1.2 Bestimmungsgemäße Verwendung 3

1.3 Kinder im Haushalt 3

1.4 Technische Sicherheit 4

1.5 Sachgemäßer Gebrauch 5

1. Installationsanleitung 6

2.1 Aufstellung 7

2.3 Anschluss Kochfeld 8

1. Vor dem ersten Benutzen 9

3.1 Erste Reinigung 9

3.2 Erstes Aufheizen 9

3.3 Kochgeschirr 9

1. Bedienung 10

4.1 Restwärmeanzeige 10

4.2 Tipps zum Energiesparen 10

1. Sicherheitseinrichtungen 10

2. Reinigung und Pflege 11

6.1 Glaskeramik 11

1. Hinweise zur Entsorgung 12

2. Garantiebedingungen 13

TERMIKEL

1. Sicherheitshinweise und Warnungen

1.1 Allgemeines

Dieses Kochfeld entspricht den vorgeschriebenen Sicherheitsbestimmungen. Ein unsachgemäßer Gebrauch kann jedoch zu Schäden an Personen und Sachen führen.

Lesen Sie die Gebrauchs- und Montageanweisung aufmerksam durch, bevor Sie das Kochfeld in Betrieb nehmen. Sie enthält wichtige Hinweise für den Einbau, die Sicherheit, den Gebrauch und die Wartung des Gerätes. Dadurch schützen Sie sich und vermeiden Schäden am Gerät.

Bewahren Sie die Gebrauchs- und Montageanweisung auf, und geben Sie sie einem eventuellen Nachbesitzer weiter.

1.2 Bestimmungsgemäße Verwendung

• Verwenden Sie das Kochfeld ausschließlich im privaten Haushalt für die in dieser Gebrauchsanweisung beschriebenen Anwendungsarten. Andere
  Verwendungszwecke sind unzulässig und möglicherweise gefährlich. Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht werden.
• Personen, die aufgrund ihrer physischen, sensorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das Kochfeld zu bedienen, dürfen es nicht ohne Aufsicht oder Anweisung durch eine verantwortliche Person benutzen.

1.3 Kinder im Haushalt

• Beaufsichtigen Sie Kinder, die sich in der Nähe des Kochfeldes aufhalten. Lassen Sie Kinder nie mit dem Gerät spielen.
• Kinder dürfen das Kochfeld nur ohne Aufsicht benutzen, wenn ihnen die Bedienung so erklärt wurde, dass sie es sicher bedienen können. Kinder müssen mögliche Gefahren einer falschen Bedienung erkennen können.
• Das Kochfeld wird bei Betrieb heiß und bleibt es noch einige Zeit nach dem Ausschalten. Halten Sie Kinder vom Gerät fern, bis es so weit abgekühlt ist, dass jegliche Verbrennungsgefahr ausgeschlossen ist.
• Bewahren Sie keine Gegenstände, die für Kinder von Interesse sein könnten, in Stauräumen über oder hinter dem Kochfeld auf. Die Kinder werden sonst dazu verleitet, auf das Gerät zu klettern. Verbrennungsgefahr!
• Achten Sie darauf, dass Kinder nicht die Möglichkeit haben, heiße Töpfe und Pfannen herunterzuziehen. Drehen Sie Topf- und Pfannengriffe zur Seite über die Arbeitsfläche, um Verbrennungs- und Verbrühungsgefahr auszuschließen! Ein spezielles Kinderschutzgitter (im Fachhandel erhältlich) reduziert die Gefahr.
• Verpackungsteile (z. B. Folien, Styropor) können für Kinder gefährlich sein. Erstickungsgefahr! Bewahren Sie Verpackungsteile außerhalb der Reichweite von Kindern auf und entsorgen Sie sie so schnell wie möglich.

TERMIKEL

1.4 Technische Sicherheit

• Installations- und Wartungsarbeiten sowie Reparaturen dürfen nur vom Hersteller autorisierte Fachkräfte durchführen. Durch unsachgemäße Installations- und Wartungsarbeiten oder Reparaturen können erhebliche Gefahren für den Benutzer entstehen, für die der Hersteller nicht haftet.
• Kontrollieren Sie das Kochfeld vor dem Einbau auf sichtbare Schäden. Nehmen Sie ein beschädigtes Gerät auf keinen Fall in Betrieb. Ein beschädigtes Kochfeld kann Ihre Sicherheit gefährden.
• Die elektrische Sicherheit des Kochfeldes ist nur dann gewährleistet, wenn es an ein vorschriftsmäßig installiertes Schutzleitersystem angeschlossen wird. Es ist sehr wichtig, dass diese grundlegende Sicherheitsvoraussetzung vorhanden ist. Lassen Sie im Zweifelsfall die Hausinstallation durch eine Elektro-Fachkraft überprüfen. Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die durch eine fehlende oder unterbrochene Schutzleiterverbindung verursacht werden (z. B. elektrischer Schlag).
• Vergleichen Sie vor dem Anschließen des Kochfeldes die Anschlussdaten (Spannung und Frequenz) auf den Typenschildern mit denen des Elektronetzes. Diese Daten müssen unbedingt übereinstimmen, damit keine Schäden am Gerät auftreten. Im Zweifelsfall fragen Sie Ihre Elektro-Fachkraft.
• Benutzen Sie das Kochfeld nur im eingebauten Zustand, damit die sichere Funktion gewährleistet ist.
• Öffnen Sie auf keinen Fall das Gehäuse des Kochfeldes. Eventuelles Berühren spannungsführender Anschlüsse sowie Verändern des elektrischen und mechanischen Aufbaus gefährden Sie und führen möglicherweise zu Funktionsstörungen des Kochfeldes.
• Bei Installations- und Reparaturarbeiten muss das Kochfeld vom Netz getrennt sein. Es ist nur dann elektrisch vom Netz getrennt, wenn eine der folgenden Bedingungen erfüllt ist:
• die Sicherungen der Hausinstallation ausgeschaltet sind,
• die Schraubsicherungen der Hausinstallation ganz herausgeschraubt sind.
• Während der Garantiezeit darf eine Reparatur des Kochfeldes nur durch einen vom Hersteller autorisierten Kundendienst vorgenommen werden, sonst besteht bei nachfolgenden Schäden kein Garantieanspruch mehr.
• Defekte Bauteile dürfen nur gegen Termikel Original Ersatzteile ausgetauscht werden. Nur bei diesen Teilen gewährleistet der Hersteller, dass sie die Sicherheitsanforderungen erfüllen.
• Nehmen Sie das Kochfeld bei Brüchen, Sprüngen oder Rissen in der Glaskeramikscheibe nicht in Betrieb bzw. schalten Sie es sofort aus. Trennen Sie es vom Elektronetz. Andernfalls besteht Stromschlaggefahr!

TERMIKEL

1.5 Sachgemäßer Gebrauch

• Das Kochfeld wird bei Betrieb heiß und bleibt es auch noch einige Zeit nach dem Ausschalten. Erst wenn die Restwärmeanzeigen erloschen sind, besteht keine Verbrennungsgefahr mehr.
• Lassen Sie das Kochfeld während des Betriebes nicht unbeaufsichtigt! Leerkochende Töpfe können zu Schäden an der Glaskeramik führen, für die der Hersteller keine Haftung übernimmt. Überhitztes Fett oder Öl kann sich entzünden und einen Brand entfachen.
• Entzündet sich heißes Fett oder Öl, versuchen Sie keinesfalls, mit Wasser zu löschen! Ersticken Sie das Feuer, z. B. mit Hilfe eines Kochgeschirrdeckels, eines feuchten Geschirrtuches oder Ähnlichem.
• Schützen Sie Ihre Hände bei allen Arbeiten am heißen Kochfeld mit wärmeisolierten Handschuhen, Topflappen oder Ähnlichem. Achten Sie darauf, dass diese Textilien nicht nass oder feucht sind. Dadurch wird ihre Wärmeleitfähigkeit erhöht, und es kann zu Verbrennungen kommen.
• Flambieren Sie niemals unter einer Dunstabzugshaube. Die Flammen können die Dunstabzugshaube in Brand setzen.
• Verwenden Sie das Kochfeld nicht zum Heizen von Räumen. Durch die hohen Temperaturen können leicht entzündliche Gegenstände in der Nähe zu brennen beginnen. Darüber hinaus würde sich die Lebensdauer des Gerätes verringern.
• Benutzen Sie das Kochfeld nicht als Ablagefläche. Bei versehentlichem Einschalten oder vorhandener Restwärme besteht die Gefahr, dass metallische Gegenstände sich erhitzen (Verbrennungsgefahr). Anderes Ablagegut kann je nach Material schmelzen oder sich entzünden. Feuchte Topfdeckel können sich festsaugen. Schalten Sie die Kochzonen nach Gebrauch aus!
• Decken Sie das Kochfeld nie mit einem Tuch oder einer Herdschutzfolie ab. Bei versehentlichem Einschalten besteht Brandgefahr.
• Benutzen Sie kein Geschirr aus Kunststoff oder Alufolie. Es schmilzt bei hohen Temperaturen. Darüber hinaus besteht Brandgefahr!
• Erhitzen Sie keine geschlossenen Behälter, z. B. Konservendosen, auf den Kochzonen. Durch den entstehenden Überdruck können die Behälter bzw. Dosen platzen, und es besteht Verletzungs- und Verbrühungsgefahr!
• Verwenden Sie nur Töpfe und Pfannen mit glattem Boden. Raue Topf- und Pfannenböden verkratzen die Glaskeramikscheibe.
• Erhitzen Sie niemals Geschirr ohne Inhalt, es sei denn, der Geschirrhersteller erlaubt diese Anwendung ausdrücklich. Bei Nichtbeachtung kann das Kochfeld beschädigt werden.
• Stellen Sie keinesfalls heiße Töpfe oder Pfannen auf den Restwärmeanzeigen ab. Dadurch kann die darunter liegende Elektronik beschädigt werden.
• Achten Sie darauf, dass keine Gegenstände oder Kochgeschirre auf die Glaskeramikfläche fallen. Auch leichte Gegenstände (z. B. Salzstreuer) können Risse oder Brüche in der Glaskeramikscheibe verursachen.

TERMIKEL

- Halten Sie das Kochfeld sauber. Salz, Zucker oder Sandkörner, z. B. vom Gemüse putzen, können Kratzer verursachen.

- Um das Einbrennen von Rückständen zu vermeiden, entfernen Sie Verschmutzungen so schnell wie möglich und achten Sie beim Aufsetzen von Kochgeschirr darauf, dass der Geschirrboden sauber, fettfrei und trocken ist.

- Gelangen Zucker, zuckerhaltige Speisen, Kunststoff oder Alufolie auf das heiße Kochfeld, schalten Sie das Gerät aus. Schaben Sie diese Stoffe sofort, also im heißen Zustand, mit einem Glasschaber gründlich von der Kochzone, da sie sonst beim Erkalten die Glaskeramikscheibe beschädigen. Vorsicht, es besteht Verbrennungsgefahr! Reinigen Sie die Kochzone anschließend im erkalteten Zustand.

- Achten Sie beim Benutzen einer Steckdose in Gerätenähe darauf, dass die Netzanschlussleitung des jeweiligen Elektrogerätes nicht mit dem heißen Gerät in Berührung kommt. Die Leitungsisolierung könnte beschädigt werden. Stromschlaggefahr!

- Befindet sich unter dem Kochfeld eine Schublade, dürfen darin weder Spraydosen noch leicht entzündliche Flüssigkeiten oder brennbare Materialien aufbewahrt werden. Eventuell vorhandene Besteckkästen müssen aus hitzebeständigem Material sein.

- Sorgen Sie dafür, dass die Speisen immer ausreichend erhitzt werden. Eventuell vorhandene Keime in den Speisen werden nur bei einer ausreichend hohen Temperatur und bei einer ausreichend langen Zeit abgetötet. Wenn Sie Zweifel haben, ob die Speise genügend erhitzt wird, wählen Sie eine etwas längere Zeit Es ist außerdem wichtig, dass die Temperatur in der Speise gleichmäßig verteilt ist. Wenden Sie die Speise oder rühren Sie sie um.

- Verwenden Sie zum Reinigen des Kochfeldes keinesfalls ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile gelangen und einen Kurzschluss auslösen.

Der Hersteller kann nicht für Schäden verantwortlich gemacht werden, die infolge von Nichtbeachtung der Sicherheitshinweise und Warnungen verursacht werden.

TERMIKEL

2. Installationsanleitung

Bitte kombinieren Sie dieses Kochfeld nur mit einem Termikel Herd!

Die folgenden Anweisungen richten sich an einen fachkundigen Installateur und dienen als Leitfaden für Installation, Einstellung und Wartung unter Berücksichtigung der geltenden Gesetze und Vorschriften. Falls ein Einbaubackofen oder ein anderes Wärme erzeugendes Gerät direkt unter dem Glaskeramikkochfeld installiert werden soll, MÜSSEN DIESES GERÄT (Backofen) UND DAS GLASKERAMIKKOCHFELD AUSREICHEND ISOLIERT SEIN, sodass die vom Backofen erzeugte, rechts hinten am Kochfeld gemessene Temperatur nicht mehr als 60°C beträgt.

2.1 Aufstellung

Dieses Elektrogerät wurde für den Einbau in eine Arbeitsplatte konzipiert. Längs des gesamten Umfangs Isoliermaterial anbringen. Das Elektrogerät mithilfe der 4 Haltebügel an der Arbeitsplatte befestigen und dabei die Dicke der Arbeitsplatte berücksichtigen.

Einbaumaße

514 585 55 54 50 Min 550 480 50 Min

2.2 Stromanschlüsse

Vergewissern Sie sich vor dem Elektroanschluss des Gerätes, dass:

• die Anlagenmerkmale derartig sind, dass sie den Angaben auf dem Typenschild entsprechen, das an der Unterseite der Arbeitsplatte angebracht ist,
• die Anlage über eine wirksame, den geltenden Vorschriften und gesetzlichen Bestimmungen entsprechende Erdung verfügt.

Die Erdung ist laut Gesetz vorgeschrieben. Falls das Elektrogerät nicht mit Kabel und/oder dem dazugehörigen Stecker ausgestattet ist, für die auf dem Typenschild angegebene Leistungsaufnahme und für die Betriebstemperatur geeignetes Material verwenden. Das Kabel darf an keiner Stelle eine Temperatur erreichen, die 50°C höher als die Raumtemperatur ist. Ist ein Direktanschluss an die Stromleitung gewünscht, muss ein allpoliger Schalter, mit einem Mindestöffnungsabstand von 3 mm zwischen den Kontakten angebracht werden, der für die auf dem Schild angegebene Last geeignet ist und den geltenden Vorschriften entspricht (der gelb/grüne Erdungsleiter darf nicht durch den Umschalter unterbrochen sein). Nach Abschluss der Installation des Gerätes muss der allpolige Schalter leicht zugänglich sein.

TERMIKEL

2.3 Anschluss Kochfeld (modellabhängig)

Steckerleiste Kochfeld

Farbmarkierung WEISS Farbmarkierung SCHWARZ Farbmarkierung GRUN Farbmarkierung HELLBLAU

Buchsenleiste Herd

Farbe WEISS Kochzone vorne links Farbe SCHWARZ Kochzone hinten links Farbe GRUN Kochzone hinten rechts Farbe HELLBLAU Kochzone vorne rechts

Herd Vorderseite (Front)

Achtung!

Beachten Sie dabei unbedingt die Hinweise für den elektrischen Anschluss des Kochfeldes, die in der Bedienungs- und Montageanleitung zum Kochfeld beschrieben sind!

Zunächst ist der Schutzleiter (grün-gelb) an die Erdungsschraube des Herdes anzuschließen. Das Kochfeld hat für jede einzelne Kochzone bzw. Kochplatte einen Stecker mit vier Kontaktstiften.

Diese Stecker sind durch Farbpunkte gekennzeichnet:

• WEISS: Kochzone vorne links, mit Zuschaltung
• SCHWARZ: Kochzone hinten links, ohne Zuschaltung
• GRÜN: Kochzone hinten rechts, mit Zuschaltung
- HELLBLAU: Kochzone vorne rechts, ohne Zuschaltung

Bei einigen Kochfeld-Typen findet man noch einen fünften Stecker in rot. Dieser Stecker dient zum Anschluss der Restwärme-Anzeige. Bei einer Restwärmeanzeige wird dem Benutzer durch eine rote Leuchte im Kochfeld angezeigt, welche Kochzone noch heiß ist, auch wenn sie bereits ausgeschaltet ist.

TERMIKEL

3. Vor dem ersten Benutzen

3.1 Erste Reinigung

Entfernen Sie eventuell angebrachte Schutzfolien und Aufkleber.

Reinigen Sie vor dem ersten Benutzen Ihr Gerät mit einem feuchten Tuch ab und trocknen Sie es danach.

Verwenden Sie zur Reinigung der Glaskeramikfläche kein Spülmittel, da dadurch bleibende bläuliche Verfärbungen entstehen können.

3.2 Erstes Aufheizen

Die Bauteile aus Metall sind mit einem Pflegemittel geschützt. Deshalb kommt es vorübergehend zur Geruchsbildung, wenn das Gerät das erste Mal in Betrieb genommen wird. Der Geruch und eventuell auftretender Dunst weisen nicht auf einen Falschanschluss oder Gerätedefekt hin. Sie sind nicht gesundheitsschädlich.

3.3 Kochgeschirr

- Für das Glaskeramik-Kochfeld ist jedes Topf- und Pfannenmaterial geeignet.

- Am besten geeignet sind Töpfe und Pfannen mit dickem Boden, der im kalten Zustand leicht nach innen gewölbt ist. Bei Erwärmung dehnt sich der Boden aus und steht eben auf der Kochzone. So wird die Wärme optimal geleitet.

kalt

heiß

- Weniger geeignet ist Kochgeschirr aus Glas, Keramik oder Steingut. Diese Materialien leiten die Wärme nicht gut weiter.

- Kochgeschirr aus Aluminium oder mit Aluminiumboden kann metallisch schimmernde Flecken verursachen. Diese Flecken lassen sich mit einem Glaskeramik-Reinigungsmittel entfernen (siehe Kapitel "Reinigung und Pflege").

- Verwenden Sie nur Töpfe und Pfannen mit glattem Boden. Raue Topf und Pfannenböden verkratzen die Glaskeramikscheibe.

- Heben Sie das Kochgeschirr zum Versetzen an. So vermeiden Sie Schlieren durch Abrieb und Kratzer.

- Achten Sie darauf, dass der Topf- oder Pfannenboden mit der Größe der Kochzone übereinstimmt oder etwas größer ist. So wird nicht unnötig Hitze abgestrahlt. Beachten Sie, dass bei Pfannen und Töpfen häufig der maximale oder obere Durchmesser angegeben wird. Wichtig ist aber der (in der Regel kleinere) Bodendurchmesser.

zu klein

passend

TERMIKEL

4. Bedienung

Den Schaltknopf in die gewünschte Position drehen, je höher die Nummer umso mehr Wärmeleistung wird erzeugt.

4.1 Restwärmeanzeige

Wird nach dem Einschalten einer Kochzone, z. B. vorn links, eine bestimmte Temperatur erreicht, leuchtet die zugehörige Restwärmeanzeige auf:

Einige Zeit nach dem Ausschalten der Kochzone erlischt die Restwärmeanzeige.

Solange die Restwärmeanzeigen leuchten, die Kochzonen nicht berühren und keine hitzeempfindlichen Gegenstände darauf ablegen. Verbrennungs- und Brandgefahr!

4.2 Tipps zum Energiesparen

- Garen Sie nach Möglichkeit nur in geschlossenen Töpfen oder Pfannen. So wird verhindert, dass Wärme unnötig entweicht.

offen

geschlossen

• Wählen Sie für kleine Mengen einen kleinen Topf. Ein kleiner Topf auf einer kleinen Kochzone benötigt weniger Energie als ein großer, nur wenig gefüllter Topf auf einer großen Kochzone.
• Garen Sie mit wenig Wasser und schalten Sie nach dem Ankochen oder Anbraten rechtzeitig auf eine niedrigere Leistungsstufe zurück.
• Schalten Sie bei längeren Garzeiten die Kochzone bereits 5 bis 10 Minuten vor Garzeitende ab. Damit wird die Restwärme ausgenutzt.

TERMIKEL

5. Sicherheitseinrichtungen

Jede Kochstelle ist mit einem Überhitzungsschutz (Innentemperaturbegrenzer) ausgestattet. Dieser schaltet die Beheizung der Kochstelle automatisch aus, bevor sie sich überhitzt. Sobald sich die Kochstelle abgekühlt hat, schaltet sich die Beheizung wieder automatisch ein.

Zum Auslösen des Überhitzungsschutzes kann es kommen, wenn

• die Kochstelle ohne aufgesetztes Kochgeschirr eingeschaltet ist.
• Kochgeschirr ohne Inhalt erhitzt wird.
• der Boden des Kochgeschirrs nicht eben auf der Kochzone aufliegt.
• das Kochgeschirr die Wärme schlecht leitet.

Bei Glaskeramik-Kochfeldern erkennen Sie das Auslösen des Überhitzungsschutzes daran, dass sich die Beheizung auch bei der höchsten einstellbaren Leistungsstufe ein- und ausschaltet.

6. Reinigung und Pflege

Achtung!

Verwenden Sie zum Reinigen keinesfalls ein Dampf-Reinigungsgerät. Der Dampf kann an spannungsführende Teile gelangen und einen Kurzschluss auslösen.

Reinigen Sie das gesamte Gerät nach jedem Benutzen. Lassen Sie dazu das Gerät abkühlen. Trocknen Sie das Gerät nach jeder feuchten Reinigung, dadurch vermeiden Sie Kalkrückstände.

Um Beschädigungen der Oberflächen zu vermeiden, verwenden Sie bei der Reinigung keine

• soda-, alkali-, ammoniak-, säure- oder chloridhaltigen Reinigungsmittel,
• kalklösenden Reinigungsmittel,
• Fleck- und Rostentferner,
• scheuernden Reinigungsmittel, z. B. Scheuerpulver, Scheuermilch, Putzsteine,
• lösemittelhaltigen Reinigungsmittel,
• Geschirrspülmaschinen-Reiniger,
• Grill- und Backofensprays,
• Glasreiniger,
• scheuernden harten Bürsten und Schwämme (z. B. Topfschwämme), oder gebrauchte Schwämme, die noch Reste von Scheuermitteln enthalten,
• keine spitzen Gegenstände (damit die Dichtungen zwischen Glaskeramik und Rahmen bzw. zwischen Rahmen und Arbeitsplatte nicht beschädigt werden).

TERMIKEL

6.1 Glaskeramik

Entfernen Sie alle groben Verschmutzungen mit einem feuchten Tuch, fest anhaftende Verschmutzungen mit einem Glasschaber.

Reinigen Sie das Kochfeld anschließend mit einem speziellen Glaskeramik- und Edelstahlreiniger (siehe Kapitel "Nachkaufbares Zubehör") und mit einem Küchenpapier oder einem sauberen Tuch. Tragen Sie den Reiniger nicht auf ein heißes Kochfeld auf, da Flecken entstehen können. Beachten Sie die Angaben des Reinigungsmittel-Herstellers.

Wischen Sie das Kochfeld zum Schluss nass ab und trocknen Sie es. Achten Sie darauf, alle Reinigungsmittelrückstände zu entfernen. Rückstände brennen bei nachfolgenden Kochvorgängen ein und beschädigen die Glaskeramik.

Flecken durch Kalkrückstände, Wasser und Aluminiumrückstände (metallisch schimmernde Flecken) lassen sich mit dem Glaskeramik- und Edelstahlreiniger entfernen.

Gelangen Zucker, Kunststoff oder Alufolie auf das heiße Kochfeld, schalten Sie das Gerät aus. Schaben Sie diese Stoffe sofort, also im heißen Zustand, mit einem Glasschaber gründlich von der Kochzone. Vorsicht, es besteht Verbrennungsgefahr! Reinigen Sie die Kochzone anschließend im erkalteten Zustand wie zuvor beschrieben.

TERMIKEL

7. Hinweise zur Entsorgung

Eine Entsorgung von Gerät und Verpackung über den normalen Haushaltsabfall ist nicht zulässig!

Dieses Elektro-Haushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/CE über Elektro- und Elektronik-Altgeräte (WEEE) gekennzeichnet.

Bitte sorgen Sie dafür, dass das Gerät ordnungsgemäß entsorgt wird, damit mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Altgerätes entstehen könnten.

Das Symbol auf dem Produkt bedeutet, dass dieses Gerät nicht in den normalen Hausmüll gehört, sondern den jeweiligen kommunalen Rücknahmesystemen für Elektro- und Elektronik-Altgeräte übergeben werden muss. Die Entsorgung muss im Einklang mit den geltenden Umweltrichtlinien für die Abfallentsorgung erfolgen.

Für nähere Informationen über Entsorgung und Recycling dieses Produktes wenden Sie sich bitte an Ihre kommunalen Einrichtungen (Umweltamt) oder an die Abfallentsorgungsgesellschaft Ihrer Stadt bzw. an Ihren Händler.

Entsorgung von Verpackungsmaterial und Altgerät

Entsorgen Sie das Verpackungsmaterial umweltgerecht. Unsere Produkte benötigen für den Transportweg eine wirksame Schutzverpackung. Dabei beschränken wir uns auf das unbedingt Notwendige. Alle verwendeten Verpackungsmaterialien sind umweltverträglich und wieder verwertbar.

Holzteile sind nicht chemisch behandelt Die Kartonagen bestehen aus 80 bis 100% Altpapier.

Die Folien sind aus Polyethylen (PE), die Umbänderung aus Polypropylen (PP) und die Polsterteile aus FCKW-freiem, geschäumtem Polystyrol (PS). Die Materialien sind reine Kohlenwasserstoff-Verbindungen und recyclebar. Durch die Aufbereitung und Wiederverwendung können Rohstoffe eingespart und das Müllvolumen verringert werden.

Sie können die Verpackung zur Verwertung an den Händler zurückgeben, bei dem Sie das Gerät gekauft haben. Bevor Sie das Altgerät entsorgen, machen Sie es unbrauchbar. Führen Sie es dann einem Wertstoff-Center zu. Die Anschrift erfragen Sie bitte bei Ihrer Gemeindeverwaltung.

Ihr Termikel-Team

TERMIKEL

8. Garantiebedingungen

Dieses Gerät ist ein Qualitätserzeugnis. Es wurde unter Beachtung der derzeitigen technischen Erkenntnisse konstruiert und unter Verwendung eines üblichen guten Materials sorgfältig gebaut. Da es sich um ein technisches Gerät handelt, sind für Verkauf, Aufstellung, Anschluss und erste Inbetriebsetzung besondere Fachkenntnisse erforderlich. Deshalb dürfen Aufstellung, Anschluss und erste Inbetriebnahme nur durch einen zuständigen Fachmann erfolgen. Die nach- stehenden Garantiebedingungen beschreiben den Umfang und die Voraussetzungen unserer Garantieleistungen abschließend. Neben dem Anspruch auf unsere Garantieleistungen stehen Ihnen die Gewährleistungsansprüche und sonstigen gesetzlichen Ansprüche gegen den Verkäufer zu. Unsere Garantieleistungen lassen diese Ansprüche unberührt.

1. Die Garantiezeit beträgt 24 Monate und beginnt mit dem Zeitpunkt der Übergabe, der durch die Rechnung, Lieferschein oder gleichwertiger Unterlagen nachzuweisen ist. In diesem Zeitraum erstrecken sich die Garantieleistungen über die Arbeitszeit, die Anfahrt und über die zu ersetzenden Teile. Bei gewerblicher Nutzung oder gleichzusetzender Beanspruchung (z.B. Nutzung durch mehrere Familien) ist die Garantiezeit auf 6 Monate beschränkt.
2. Innerhalb der Garantiezeit werden alle Funktionsfehler, die trotz vorschrifts-mäßigem Anschluss, sachgemäßer Behandlung und Beachtung der gültigen Termikel-Einbauvorschriften und -Betriebsanleitungen auf Fabrikations- oder Materialfehler zurückzuführen sind, durch unseren Kundendienst beseitigt. Transportschäden müssen binnen 8 Tagen nach Erhalt des Gerätes dem Verkäufer gemeldet werden. Email- und Lackschäden werden nur dann von der Garantie erfasst, wenn sie innerhalb von 2 Wochen nach Übergabe des Termikel-Gerätes unserem Kundendienst angezeigt werden. Die Garantie erstreckt sich nicht auf leicht zerbrechliche Teile, wie z. B. Glas- oder Kunststoffteile bzw. Glühlampen.
3. Die Garantieleistung erfolgt in der Weise, dass mangelhafte Teile nach unserer Wahl unentgeltlich instandgesetzt oder durch einwandfreie Teile ersetzt werden. Im Übrigen entscheiden wir über Art und Umfang der Garantieleistung nach Ermessen unter den z. Z. günstigsten Konditionen, wobei jedoch im Einzelnen gilt, dass die Reparatur der Geräte in der Regel am Aufstellungsort erfolgt; ausnahmsweise kann sie jedoch auch in den Räumen unserer Kundendienstwerkstatt durchgeführt werden. Ersetzte Teile gehen in unser Eigentum über. Die Garantie gilt nur für Geräte, welche sich im Bereich der Bundesrepublik Deutschland, Österreich, Schweiz und Benelux befinden. Durch die Instandsetzung der Geräte oder Ersatz einzelner Teile wird die Garantiezeit weder verlängert noch wird eine neue Garantiefrist für das Gerät in Gang gesetzt. Für eingebaute Ersatzteile läuft keine eigene Garantiefrist.
4. Wir übernehmen keine Garantie für Schäden und Mängel an Geräten oder deren Teilen, die durch übermäßige Beanspruchung, unsachgemäße Behandlung und Wartung auftreten. Das gilt auch bei Nichtbeachtung der Installations- und Bedienungsanleitung sowie bei Einbau von Ersatz- und Zubehörteilen, die nicht in unseren Listen aufgeführt sind. Bei Eingriffen in oder Veränderungen an dem Gerät durch Personen, die hierzu nicht von uns ermächtigt sind, erlischt der Garantieanspruch.

TERMIKEL

1. Der Endkunde hat dem Kundendiensttechniker den freien Zugriff zu dem defekten Gerät zu ermöglichen. Evtl. Kosten, die dadurch anfallen, dass ein freier Zugriff zu dem defekten Gerät nicht möglich ist, gehen zu Lasten des Endkunden.

2. Alle durch Termikel Deutschland GmbH zu erbringenden Leistungen bedürfen einer Prüfung bzw. den Einsatz eines Termikel -Technikers oder eines durch Termikel autorisierten Vertragspartners. Bei unnötiger oder unberechtigter Inanspruchnahme unseres Kundendienstes gehen die damit verbundenen Kosten zu Lasten des Endabnehmers.

3. Die Haftung der Termikel Deutschland GmbH über die Garantieerklärung hinaus ist ausgeschlossen, sofern diese nicht vorsätzlich oder grob fahrlässig durch Erfüllungsgehilfen oder Vertreter der Termikel Deutschland GmbH herbeigeführt wurden. Die Haftung nach dem Produkthaftungsgesetz bleibt unberührt. Bei Verletzung von Leben, Körper oder Gesundheit ist die Haftung nur dann ausgeschlossen, wenn der Schaden nicht auf einer fahrlässigen Pflichtverletzung der Termikel Deutschland GmbH oder einer vorsätzlichen oder fahrlässigen Pflichtverletzung eines gesetzlichen Vertreters oder Erfüllungsgehilfen beruht.

Bitte sorgfältig aufbewahren!

Kundendienst Deutschland

(0049) 0 800 88 3333 0*

*(Service-Hotline, gebührenfrei aus dem Festnetz der Deutschen Telekom)

Kundendienst Österreich

(0043) 0 810 000 207*

*(Service-Hotline, 0,06 EUR/Min. aus dem österreichischen Festnetz, Mobil ggfs. abweichend)

Kundendienst BENELUX

(0031) 0 162435847

Bitte nennen Sie bei etwaigen Reklamationen die Modellbezeichnung sowie die Seriennummer des Gerätes. Darüber hinaus sind der Händler und das Kaufdatum zu nennen. Diese Angaben benötigen wir, um eine reibungslose Reklamationsbearbeitung sicherzustellen. Vielen Dank!

Termikel Deutschland GmbH

Spenglerstraße 22

59067 Hamm

www.termikel.de

Änderungen vorbehalten

Stand /02/2010
