Produkttyp	Freistehender Elektroherd
Marke	Esco
Modell	VS55315B
Spannung	230 V / 400 V AC (umschaltbar)
Gesamtleistung	5450 W
Stromaufnahme	1~24 A / 3~8 A
Frequenz	50 Hz
Kochplatten	3 Platten: 2 normale (Ø 145 mm), 1 große (Ø 180 mm)
Leistung Kochplatten	2 x 1000 W (normal), 1 x 1500 W (groß)
Ofenart	Elektroofen mit Thermostat
Ofentemperaturbereich	50 °C - 300 °C
Ofenfunktionen	Oberhitze, Grill, Unterhitze (Umluft natürlich)
Leistung Oberhitze	800 W
Leistung Grill	1500 W
Leistung Konvektion	1950 W
Garantie	Siehe Bedienungsanleitung
Sicherheit	Erdungspflicht, Kindersicherheitshinweise
Reinigung	Mit warmem Seifenwasser, Ofentür abnehmbar
Zubehör	Backblech, Gitter, Fettpfanne

Häufig gestellte Fragen - VS55315B Esco

Wie schließe ich den Herd an?

Der Herd muss von einem qualifizierten Techniker gemäß den örtlichen Vorschriften installiert werden. Beachten Sie die Spannungsangaben auf dem Typenschild. Der Anschluss erfolgt über ein Kabel mit Erdung (Klasse 1). Für 230 V wird 3x2,5 mm², für 400 V 2N~ 4x1,5 mm² und für 400 V 3N~ 5x1,5 mm² empfohlen.

Wie reinige ich die Kochplatten?

Reinigen Sie die Platten nur im kalten Zustand. Verwenden Sie warmes Seifenwasser und ein weiches Tuch. Keine Scheuermittel verwenden. Wenn die Platten längere Zeit nicht benutzt werden, fetten Sie sie leicht ein.

Kann ich die Ofentür abnehmen?

Ja, die Ofentür kann zur Reinigung abgenommen werden. Öffnen Sie die Tür, klappen Sie die Haken an den Scharnieren um und ziehen Sie die Tür zu sich hin. Zum Wiedereinbau gehen Sie in umgekehrter Reihenfolge vor.

Welche Sicherheitsabstände sind einzuhalten?

Der Abstand zwischen Herd und Dunstabzugshaube oder Oberschrank muss mindestens 750 mm betragen. Seitlich zum Mauerwerk sind mindestens 20 mm und nach hinten ebenfalls mindestens 20 mm einzuhalten.

Was mache ich beim ersten Gebrauch?

Entfernen Sie sämtliches Verpackungsmaterial. Heizen Sie den leeren Ofen bei 200 °C für 20 Minuten (Ober- und Unterhitze) und lassen Sie den Grill 15 Minuten laufen. Schalten Sie die Kochplatten auf höchster Stufe je 10 Minuten ein. Lüften Sie den Raum gut.

Wie verwendet ich die Grillfunktion?

Stellen Sie den Funktionsschalter auf die Grillposition. Der Grill wird nach 2-3 Minuten rot. Legen Sie das Fleisch auf den Rost und schieben Sie die Fettpfanne darunter. Lassen Sie die Tür während des Grillens einen Spalt offen.

Warum geht die Kontrollleuchte aus?

Die Kontrollleuchte zeigt an, dass der Ofen heizt. Sie erlischt, wenn die eingestellte Temperatur erreicht ist, und schaltet sich automatisch ein und aus, um die Temperatur zu halten.

Was tun bei einer Störung?

Prüfen Sie zuerst, ob der Stromzähler eingeschaltet und die Sicherung in Ordnung ist. Wenn das Gerät nicht funktioniert, wenden Sie sich an den Kundendienst und geben Sie die Modellnummer VS55315B an.

Wie entsorge ich den Herd?

Entsorgen Sie das Gerät nicht über den Hausmüll. Nutzen Sie die kommunalen Sammelstellen für Elektroschrott gemäß der WEEE-Richtlinie.

Welche Töpfe sind geeignet?

Verwenden Sie Töpfe mit einem Bodendurchmesser, der dem der Kochplatte entspricht. Normale Platten (Ø 145 mm) benötigen kleine Töpfe, die große Platte (Ø 180 mm) benötigt größere Töpfe. Dies spart Energie.

BEDIENUNGSANLEITUNG VS55315B Esco

Vous venez d'acquérir une de nos cuisinières et nous vous remercions de votre choix. Celle-ci a été soigneusement conçue, fabriquée et testée pour votre plus grande satisfaction. Nous vous conseillons de lire très attentivement cette notice d'utilisation. Les instructions et conseils vous aideront à utiliser au mieux votre cuisinière. Cette cuisinière est destinée uniquement à un usage domestique, excluant l'usage professionnel. Nous déclinons toute responsabilité en cas de dommages occasionnés par l'utilisation incorrecte, erronée ou non compatible avec l'usage pour laquelle elle a été conçue, c'est-à-dire la cuisson des aliments.

Déclaration de conformité CE

Cette cuisinière a été conçue, fabriquée et mise sur le marché en conformité avec les :

• Prescriptions relatives à la sécurité de la Directive « Basse Tension » 73/23/CEE
• Prescriptions relatives à la protection de Directive « EMC » 89/336/CEE
• Prescriptions de la Directive 93/68/CEE

SOMMAIRE PAGE

DESCRIPTION	3
PRECAUTIONS D'EMPLOI	4
INSTALLATION	5
AVANT LA PREMIERE UTILISATION	6
UTILISATION DES PLAQUES	7
UTILISATION DU FOUR	9
NETTOYAGE ET ENTRETIEN	11
MISE AU REBUT	12
QUE FAIRE EN CAS DE PANNE	12
TABLEAU DE CUISSON	13
SPECIFICATIONS TECHNIQUES	14

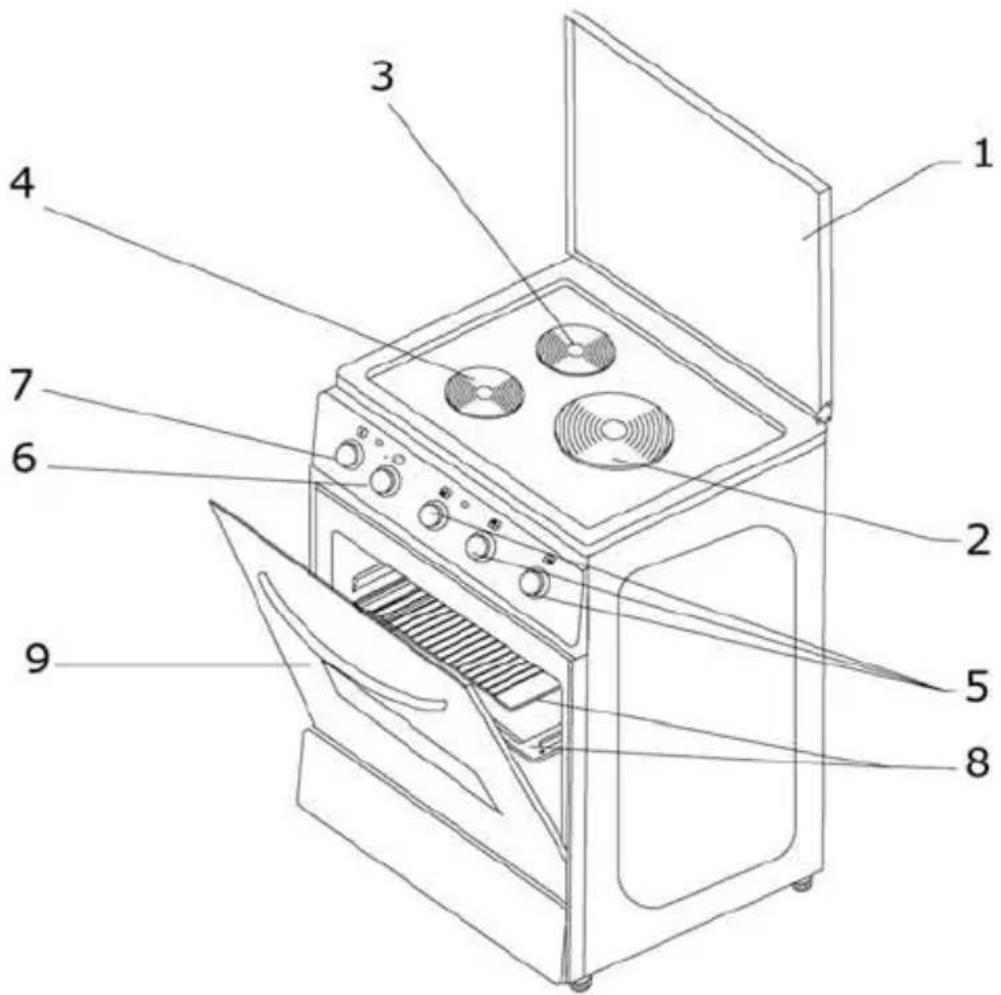

DESCRIPTION DE LA CUISINIERA TOUT ELECTRIQUE

1- Couvercle
2- Plaque électrique
3- Plaque électrique
4- Plaque électrique
5- Manettes plaque électrique
6- Manette sélecteur four
7- Manette thermostat four
8-Grille et Lèchefrite
9- Porte du Four

PRECAUTIONS D'EMPLOI

IMPORTANT : l'installation doit être effectuée suivant les instructions indiquées dans cette notice.

Une installation incorrecte peut causer des dommages aux personnes, animaux ou biens. Le fabricant décline toute responsabilité en cas d'installation ne respectant pas les règles en vigueur.

Lisez attentivement tous les conseils importants de sécurité et les précautions d'emploi avant d'utiliser votre appareil.

1. Les conditions de branchement sont indiquées sur la plaque signalétique
2. Cette cuisinière doit être installée par un technicien qualifié suivant les normes en vigueur et utilisée dans un endroit bien aéré uniquement. Lisez attentivement ce manuel avant la première installation.
3. Cet appareil doit avoir un branchement à la terre. Tout branchement incorrect ne sera pas couvert pas la garantie.
4. L'utilisation d'un appareil de cuisson provoque de la chaleur et de la vapeur dans la pièce dans laquelle il se trouve. Assurez-vous donc que la cuisine soit bien aérée au moyen d'une ventilation naturelle ou d'une hotte électrique. La puissance de ventilation doit être réglée suivant la durée d'utilisation de l'appareil (ouverture d'une fenêtre, d'une porte, ou augmentation de la puissance de la hotte). Lorsque le four fonctionne, les trous d'aérations de la cuisinière ne doivent pas être couverts.
5. En cours de fonctionnement, la vitre de la porte du four étant chaude, il est vivement recommandé de tenir les enfants éloignés de l'appareil.
6. Surveillez votre appareil en cours de fonctionnement pour éviter tout risque d'incident.
7. Retirez toutes traces d'emballage avant d'utiliser la cuisinière. Les emballages devront être éliminés dans le cadre du tri sélectif.
8. Ne rangez pas à l'intérieur du four, du compartiment sous four ou près des plaques des aérosols, des produits inflammables, tels que du papier, du plastique ou du tissu.
9. Votre cuisinière doit être parfaitement de niveau et bien positionnée sur ses 4 pieds.
10. Les produits électroménagers usagés ne doivent pas être jetés avec les ordures ménagères. Veuillez utiliser les aménagements spécifiques prévus pour les traiter. Renseignez-vous auprès des autorités locales ou du revendeur pour obtenir la marche à suivre en matière de recyclage.

INSTALLATION

1) DEBALLAGE

Mettez la cuisinière le plus près possible de l'endroit ou elle sera installée et déballez-la. Les éléments de l'emballage devront être éliminés dans le cadre du tri sélectif. Ne les laissez pas à la portée des enfants.

2) BRANCHEMENT ET INSTALLATION

1) Il s'agit d'un appareil de Classe 1. Il doit donc être installé et branché suivant les normes en vigueur et par un technicien qualifié.
2) La distance entre l'appareil et les murs ou les meubles adjacents doit être comme suit :

a. La distance en hauteur séparant la cuisinière de la hotte ou de tout autre meuble doit être supérieure ou égale à 750mm
b. La distance entre les parois latérales de la cuisinière et les murs doit être d'au moins 20mm
c. La distance entre l'arrière de l'appareil et le mur arrière doit être au moins 20mm.

3) Veillez à placer votre appareil le plus près possible de la source d'énergie.
4) Assurez-vous que le voltage de votre source soit identique à celui qui est marqué sur la plaque signalétique de votre cuisinière.
5) Assurez-vous impérativement que votre cuisinière soit branchée avec terre selon les normes en vigueur.

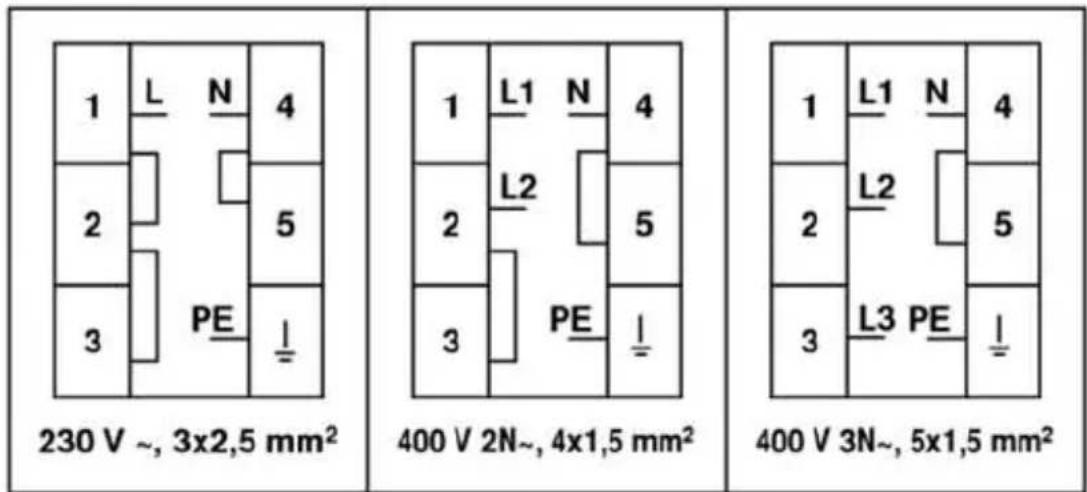

3) SCHEMA DE BRANCHEMENT / CABLES DE BRANCHEMENT

(Attention : Information uniquement pour le technicien qualifié qui est le seul autorisé à réaliser le branchement électrique de cette cuisinière.)

230 V ~, 3x2,5 mm² 400 V 2N~, 4x1,5 mm² 400 V 3N~, 5x1,5 mm²

Figure 2

ESCO®

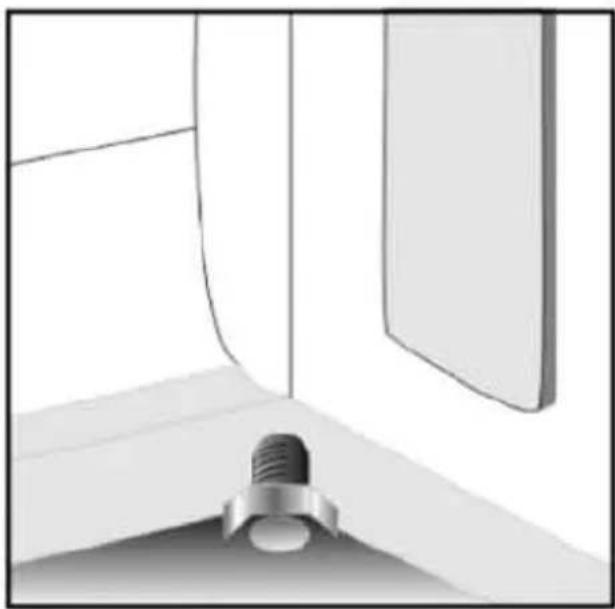

4) MISE A NIVEAU

Réglage des pieds: Il est important de procéder au réglage des pieds pour que la cuisinière soit de niveau. Mettez en place la cuisinière, positionnez un niveau sur la cuisinière et régler au moyen de pieds sous la cuisinière (Figure 3).

1) Avant la première utilisation, assurez-vous qu'il ne reste aucun matériel d'emballage sur votre cuisinière. Ces emballages devront être triés séparément pour le recyclage.
2) Les éléments chauffants de votre cuisinière sont recouverts d'un film protecteur qu'il faut éliminer avant l'emploi. Il est important de bien aérer la pièce durant cette opération pour éliminer la fumée dégagée. Il est vivement recommandé de respecter la procédure suivante avant la première utilisation de votre four.
a. Four électrique : Ouvrez la porte du four et laissez chauffer le four sur la position ☐ à 200°C pendant 20 minutes. Eteignez le four et laissez refroidir.
b. Gril électrique : Ouvrez la porte du four et positionnez le sélecteur du four sur la position "gril" 📄 Laissez fonctionner le gril pendant 15 minutes. Eteignez le gril et laissez refroidir. c. Plaques électriques: Tournez la manette de la plaque sur la position maximale. Laissez fonctionner pendant 10 minutes. Eteignez la plaque et laissez refroidir. Faites la même opération sur toutes les autres plaques.

UTILISATION DES PLAQUES ELECTRIQUES

Deux différentes plaques équipent votre cuisinières. Pour obtenir une performance maximale des plaques, utilisez des casseroles avec les diamètres suivants :

1- Plaque normale et sa manette
2- Grande plaque et sa manette
3- Plaque normale et sa manette
4-Voyant plaques électriques

Manette Plaque Electrique

1 2 3

Figure 8

A la première utilisation ou si la plaque a été inutilisée depuis longtemps, il convient de la faire fonctionner à vide pendant 2-3 minutes en plaçant le commutateur sur 3 (Figure 8) afin d'éliminer l'humidité résiduelle. Ne pas toucher la plaque électrique avec une partie du corps mouillée ou humide. Utilisez des récipients de dimension adéquate, le diamètre des casseroles devant être identique au diamètre de la plaque, ce qui est important pour économiser l'énergie. Fermez la manette après la cuisson. Lorsque la plaque est allumée, la lampe témoin rouge (rep 4) qui se trouve sur le tableau de bord s'allume. Cela vous permet de voir si la plaque est restée allumée par erreur.

POSITION DE LA MANETTE DE PLAQUE ELECTRIQUE

Position de la manette	1	2	3
Utilisation	Cuisiner à chaleur minimum	Cuisiner, frire à chaleur moyenne	Cuisiner, frire à chaleur maximum

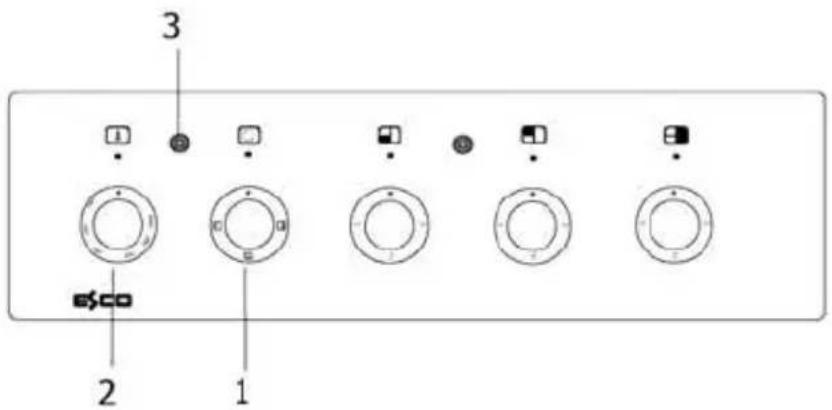

UTILISATION DU FOUR ELECTRIQUE

3 2 1

Figure 9

1 Manette sélection four
2 Manette sélection température
3 Voyant température du four

La manette Sélecteur vous permet de choisir parmi les 3 fonctions ci-dessous. A l'aide de la manette Thermostat, vous pouvez choisir la température désirée. Tournez la manette Thermostat pour faire chauffer le four. Le témoin lumineux (rep 3) s'allume. Il s'éteindra lorsque le four aura atteint la température désirée. Le thermostat du four allumera et éteindra ce voyant automatiquement afin de maintenir la température choisie.

Manette Sélecteur

Résistance Supérieure

Résistance Gril

Convection naturelle (supérieure + inférieure)

Consultez le tableau de cuisson figurant à la page 13 et indiquant les températures et durées de cuisson conseillées. Avant la cuisson, faites un préchauffage pendant 10-15 minutes (quand le four est à température, le voyant s'éteint), et placez les plats dans le four. Vous remettrez les 2 manettes sur la position « ● » après la cuisson.

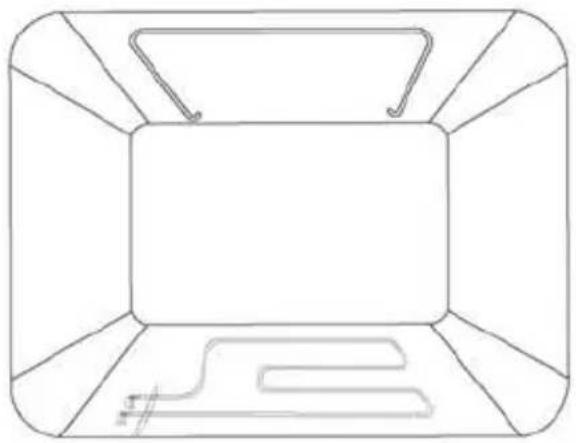

Il y a 2 résistances dans le four : résistance supérieure et résistance inférieure.

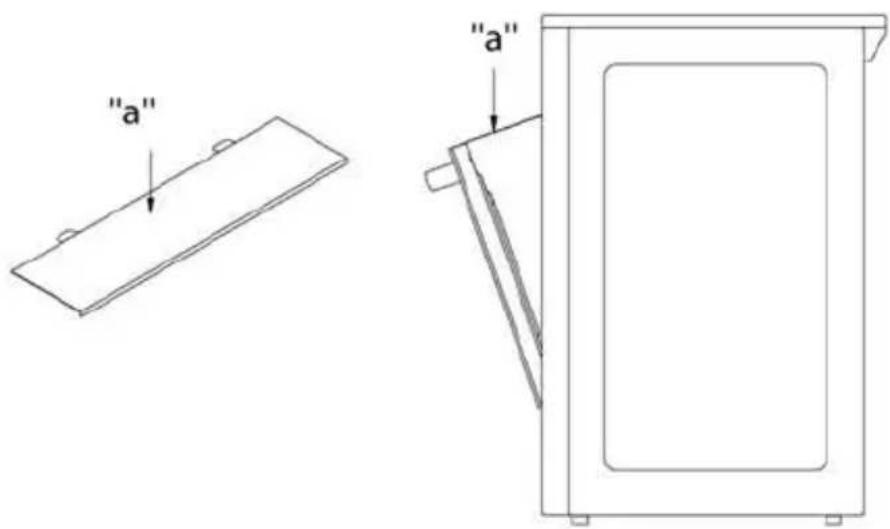

Tournez la manette sélecteur sur la position ' 📌' . La résistance gril fonctionne et devient rouge au bout de 2-3 minutes. Placez les viandes sur la grille métallique pour faire les grillades et mettez la dans le four à la hauteur souhaitée. Installez la tôle de protection (rep. « a », Fig 13) et laissez la porte entrouverte durant la cuisson.

"a" "a"

Figure13

CUIRE UN GATEAU

Placez la pâte à gâteau dans le four dans un plat approprié. Positionnez le sélecteur sur « Convection Naturelle », □, et la manette du thermostat à la température souhaitée ou indiquée (voir tableau de cussion). Vous pouvez placer votre gâteau sur la 2ème hauteur.

CUIRE DE LA VIANDE

Positionnez le sélecteur sur « Convection Naturelle », ☐, et la manette du thermostat à la température souhaitée ou indiquée (voir tableau de cuisson). Si vous utilisez des casseroles fermées, les cuissons seront plus succulentes et votre four sera moins sali par les projections de cuisson.

NETTOYAGE ET ENTRETIEN

1- Nettoyez la cuisinière lorsqu'elle est froide.
2- Débranchez toujours le câble d'alimentation électrique avant le nettoyage.
3- Utilisez de l'eau savonneuse tiède en ayant soin de rincer et d'essuyer avec un chiffon doux. Ne pas utiliser de produits abrasifs.
4- Graissez les plaques électriques si vous ne les utilisez pas pendant un certain temps.
5- La porte du four peut se démonter, facilitant ainsi le nettoyage. Pour le démontage, ouvrez la porte, basculez les crochets de chaque charnière et tirez vers vous la porte. Au remontage, opérez de la façon inverse.

MISE AU REBUT

Enlèvement des appareils ménagers usagés

La directive Européenne 2002/96/EC sur les Déchets des Equipements Electriques et Electroniques (DEEE), exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux. Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matériaux qui les composent et réduire l'impact sur la santé humaine et l'environnement.

Le symbole de la « poubelle barrée » est apposée sur tous les produits pour rappeler les obligations de la collecte séparée.

Les consommateurs devront contacter les autorités locales ou leur revendeur concernant la démarche à suivre pour l'enlèvement de leur appareil.

QUE FAIRE EN CAS DE PANNE

En cas de panne, vérifiez d'abord que le compteur est enclenché et que le fusible de protection est correct. Après cette vérification appelez le service après vente de votre revendeur en lui indiquant la référence de votre appareil indiquée sur la plaque signalétique.

Attention!!!! Cet appareil doit être réparé seulement par un technicien qualifié.

TABLEAU DE CUISSON

Aliments	Convection naturelle			Gril
	Position du thermostat	Position du plat (gradin)	Durée de Cuisson	Position du thermostat	Position du plat (gradin)	Durée de Cuisson
Gâteau	175	2	25-35
Gâteau au fruit	175	2	20-25
Tarte aux Fruits	175	2	20-30
Macaron	175	2	20-30
Pain d'épice	200	2	30-40
Pâte	200	2	30-40
Cake	175	2	30-40
Biscuit	175	2	15-25
Viande d'Agneau	225	2	25	max	2-3	8-10
Côtelette d'agneau				max	2-3	8-10
Viande de Bœuf	250	2	50-60
Côtelette de Bœuf				max	2-3	10-15
Bifteck de Bœuf	225	2	25
Viande de mouton	240	2	25
Bœuf Rôti	225	2	45
Poules (entière)	175-200	2	30
Poules (morceaux)	200	2	30-45
Poissons	200	2	30-40
Dinde	200	2	35-45
Macaroni au four	210	2	23-30
Pâte mince	190	2	30-40

Les valeurs ci-dessus sont purement indicatives. Sur la base des différentes habitudes culinaires, d'éventuelles variations seront à apporter.

POSITION DES GRILLES

Pour 2 plats :23

Pour 1 plat :2

SPECIFICATIONS TECHNIQUES

		MODELE
		VS55315B
VOLTAGE		230 V / 400 V AC
PUISSANCE TOTALE		5450 W
AMPERAGE		1~24 A / 3~8 A
FREQUENCE		50 Hz
PUISANCES DES PLAQUES	PLAQUE NORMALE DIAM. 145 mm (2 pcs)	2 x 1000 W
	PLAQUE NORMALE DIAM. 180 mm (1 pcs)	1 x 1500 W
FOUR	THERMOSTAT	50 - 300°C
	PUISSANCE DE LA CONVECTION NATURELLE	1950 W
	PUISSANCE DE LA RESISTANCE SUPERIEURE	800 W
	PUISSANCE DE LA RESISTANCE GRILLOIR	1500 W
