300808 - Hausautomation Arendo - Kostenlose Bedienungsanleitung

Produkttyp	Digitale Zeitschaltuhr
Modell	300808
Marke	Arendo
Eingangsspannung	230 V ~ 50 Hz
Maximale Belastung	16 A / 3680 W
Minimale Einstellzeit	1 Minute
Genauigkeit	± 1 Minute/Monat
Betriebstemperatur	-10 °C bis +40 °C
Reserve-Batterie	NiMH 1,2 V
Anzahl Schaltprogramme	8
Wochentag-Kombinationen	16 wählbare Kombinationen
Modi	Auto, Manuell Ein, Manuell Aus
12/24-Stunden-Modus	Wählbar
Sommerzeit-Funktion	Ja, umschaltbar
Zufallsfunktion	Ja, Verzögerung bis zu 32 Minuten
LCD-Anzeige	Ja, mit Wochentag und Uhrzeit
Gehäusematerial	Kunststoff
Stromversorgung	Netzbetrieb mit integrierter Backup-Batterie
Entsorgung	Elektro-Altgeräte nicht im Hausmüll
Sicherheitshinweise	Nicht öffnen, nicht nass, nur für Innenräume

Häufig gestellte Fragen - 300808 Arendo

Wie wird die aktuelle Uhrzeit eingestellt?

Wie viele Schaltprogramme sind möglich?

Wie schalte ich die Zufallsfunktion ein?

Kann ich die Zeitschaltuhr manuell übersteuern?

Wie wechsle ich zwischen 12- und 24-Stunden-Format?

Was bedeutet die Sommerzeitanzeige?

Warum lädt die Zeitschaltuhr nach dem Einstecken ca. 12 Stunden?

Wie setze ich die Zeitschaltuhr zurück?

Darf ich Heizgeräte an die Zeitschaltuhr anschließen?

Wie reinige ich die Zeitschaltuhr?

BEDIENUNGSANLEITUNG 300808 Arendo

Digitale Zeitschaltuhr

Mod.- Nr.: 300808/20171010NB004

Vielen Dank, dass Sie sich für ein Produkt von Arendo entschieden haben. Damit Sie auch lange Freude mit Ihrem erworbenen Gerät haben werden, lesen Sie sich bitte die nachfolgende Bedienungsanleitung aufmerksam durch.

1 Lieferumfang

• Digitale Zeitschaltuhr
• Bedienungsanleitung

2 Technische Daten

Eingangsspannung 230V~50Hz
maximale Belastung 16A, 3680W
minimale Einstellungszeit 1 Minute
Genauigkeit ± 1 Minute/Monat
Betriebstemperatur -10°C bis +40°C
Reserve-Batterie NiMH 1,2V

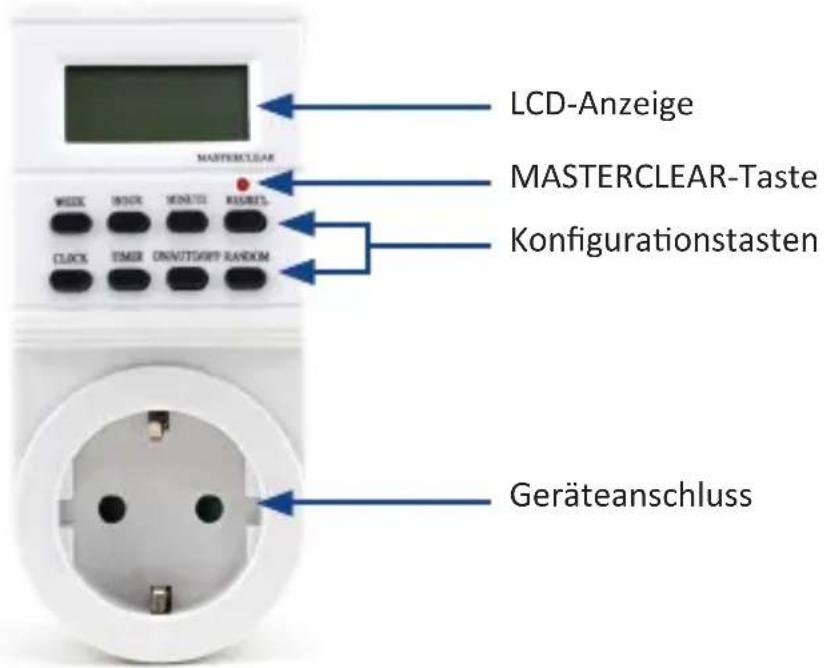

3 Produktdetails

4 Wichtige Nutzungshinweise

Schließen Sie kein Gerät an, in der die Stromstärke von 16A überschritten wird. Stellen Sie stets sicher, dass der Stecker jedes Gerätes vollständig in den Geräteanschluss der Zeitschaltuhr eingesteckt ist. Sollte eine Reinigung des Produktes notwendig sein, so trennen Sie die Zeitschaltuhr vollständig vom Stromnetz und wischen das Gerät mit einem trockenen Tuch ab.

Tauchen Sie die Zeitschaltuhr niemals in Wasser oder andere Flüssigkeiten!

Heizgeräte und ähnliche Verbraucher sollten während des Betriebes nie unbeaufsichtig gelassen werden. Der Hersteller empfiehlt, entsprechende Geräte nicht mit der Zeitschaltuhr zu verbinden.

5 Funktionsübersicht

Die Zeitschaltuhr bietet Ihnen folgende Funktionen und Einstellungsmöglichkeiten:

• 8 konfigurierbare Schaltprogramme
- mauelles Ein-/Ausschalten möglich
• 12/24 Stunden-Modus wählbar
- Sommerzeit-Funktion
- Zufalls-Funktion ermöglicht eine zufällige Verzögerung der Schaltvorgänge bis zu 32 Minuten
• 16 verschiedene Kombinationen der Wochentage einstellbar

Die einzelnen Wochentage werden im LCD-Display der Zeitschaltuhr in Form englischsprachiger Abkürzungen angezeigt. Welche Abkürzung dabei welchem Wochentag entpricht, ist in folgender Tabelle ersichtlich:

Mo Montag

Tu Dienstag

We Mittwoch

Th Donnerstag

Fr Freitag

Sa Samstag

Su Sonntag

Nr Wochentage Nr Wochentage
1 Mo 9 Mo, Tu, We, Th, Fr
2 Tu 10 Sa, Su
3 We 11 Mo, Tu, We, Th, Fr, Sa
4 Th 12 Mo, We, Fr
5 Fr 13 Tu, Th, Sa
6 Sa 14 Mo, Tu, We
7 Su 15 Th, Fr, Sa
8 Mo, Tu, We, Th, Fr, Sa, Su 16 Mo, We,	Fr, Su

Die obige Tabelle stellt eine Übersicht der wählbaren Kombinationen an Wochentagen dar.

6 Inbetriebnahme

Entnehmen Sie das Produkt aus der Verpackung und entfernen Sie jegliches Verpackungsmaterial. Stecken Sie die Zeitschaltuhr anschließend in eine Steckdose Ihres Haushalts, deren Spannung den Angaben der Zeitschaltuhr entspricht. Schalten Sie die Steckdose danach ein.

Lassen Sie die Zeitschaltuhr für etwa 12 Stunden eingesteckt, um eine vollständige Aufladung der Reserve-Batterie zu ermöglichen. Betätigen Sie nach dem Aufladen die MASTERCLEAR-Taste mit einem spitzen Gegenstand, um die aktuelle Konfiguration der Zeitschaltuhr zu löschen bzw. zurückzusetzen.

Das Gerät ist nun betriebsbereit. Wie Sie die einzelnen Einstellungen vornehmen können, erfahren Sie in den folgenden Abschnitten dieser Bedienungsanleitung.

7 Einstellung der aktuellen Uhrzeit

Halten Sie die CLOCK-Taste gedrückt und betätigen Sie gleichzeitig die WEEK-Taste, bis der aktuelle Wochentag im Display der Zeitschaltuhr angezeig wird.

Halten Sie die CLOCK-Taste weiterhin gedrückt und stellen Sie mithilfe der Tasten HOUR (Stunde) und MINUTE (Minute) die aktuelle Tageszeit ein.

Lassen Sie die Tasten anschließend wieder los. Die aktuelle Uhrzeit sowie der Wochentag sind damit eingestellt.

8 Schaltprogramme einstellen

Drücken Sie kurz die TIMER-Taste. Sie können die erste Zeit einstellen, zu der das angeschlossene Gerät eingeschaltet werden soll (ON).

Drücken Sie die WEEK-Taste so oft, bis die gewünschten Wochentage, an welchen das Schaltprogramm ausgeführt werden soll, im Display angezeigt werden. Stellen Sie die gewünschte Schaltzeit mithilfe der Tasten "HOUR" und "MINUTE" ein.

Drücken Sie anschließend erneut die TIMER-Taste. Sie können dann die erste Zeit einstellen, zu der das angeschlossene Gerät ausgeschaltet werden soll (OFF). Konfigurieren Sie die Uhrzeit und die Wochentage wie im vorherigen Schritt mithilfe der Tasten "WEEK", "HOUR" und "MINUTE".

Hinweis: Beachten Sie, dass die Wochentage für das Einschalten und das Ausschalten separat einzustellen sind. Die gewählte Kombination wird nicht automatisch für das gesamte Schaltprogramm übernommen.

Drücken Sie danach kurz die TIMER-Taste. Sie können alsbald das zweite Schaltprogramm einstellen. Insgesamt stehen Ihnen 8 Schaltprogramme zur Verfügung, welche Sie auf diese Weise konfigurieren können. Sobald alle Programme Ihren Wünschen entsprechend angepasst wurden, drücken Sie bitte die CLOCK-Taste. Ihnen wird auf dem Display nun erneut die aktuelle Tageszeit und den Wochentag angezeigt. Die Zeitschaltuhr ist dann betriebsbereit.

Hinweis: Stellen Sie bitte sicher, dass sich die Zeiten der einzelnen Schaltprogramme nicht überschneiden, um ein ungewolltes Ein- oder Ausschalten zu vermeiden.

Um ein Schaltprogramm wieder zu deaktivieren oder ein deaktiviertes Programm zu reaktivieren, drücken Sie die TIMER-Taste so oft, bis das gewünschte Programm im Display erscheint. Mithilfe der RES/RCL-Taste ist es möglich, das Schaltprogramm zu aktivieren oder zu deaktivieren.

9 ON/AUTO/OFF-Taste

Mit der ON/AUTO/OFF-Taste können Sie das an die Zeitschaltuhr angeschlossene Gerät manuell ein- und ausschalten oder die automatische Steuerung gemäß der eingestellten Schaltprogramme wieder aktivieren.

Drücken Sie die Taste kurz, um zwischen den verschiedenen Modi zu wechseln. Die Display-Anzeige wechselt hierbei zwischen "AUTO", "MANUAL ON" und "MANUAL OFF".

Bitte beachten Sie, dass bei der Umstellung von "MANUAL ON" oder "MANUAL OFF" auf "AUTO" der letzte Schaltzustand solange erhalten bleibt, bis eines der eingestellten Schaltprogramme einen Schaltvorgang auslöst.

10 Zufalls-Funktion

Die Zufalls-Funktion ermöglicht, Schaltvorgänge zu verzögern. Die Verzögerung beträgt zufällig bis zu 32 Minuten und bezieht sich lediglich auf Schaltvorgänge, welche zwischen 18 Uhr abends und 6 Uhr morgens durchgeführt werden. Zusätzlich schaltet die Zeitschaltuhr zufällig außerhalb der programmierten Zeiten für ca. 60 Minuten ein und aus.

Drücken Sie die Taste "RANDOM", um die Zufalls-Funktion zu aktivieren oder zu deaktivieren.

Beachten Sie, dass die Random-Funktion spätestens 30 Minuten vor dem ersten Schaltzeitpunkt aktiviert wird.

11 12/24 Stunden-Modus

Drücken Sie die CLOCK-Taste und die TIMER-Taste gleichzeitig, um zwischen dem 12 Stunden-Modus und dem 24 Stunden-Modus zu wechseln.

Im 12 Stunden-Modus wird auf dem Display entweder AM oder PM angezeigt. Leuchtet AM (ante meridiem) auf, so bezieht sich die angezeigte Uhrzeit auf den Vormittag. Falls PM (post meridiem) angezeigt wird, so bezieht sich die Uhrzeit auf den Nachmittag.

12 Sommerzeit

Drücken Sie die Tasten "CLOCK" und "ON/AUTO/OFF" gleichzeitig, um zwischen Sommer- und Winterzeit umzuschalten. Ist die Sommerzeit eingestellt, so erscheint im Display der Zeitschaltuhr die Anzeige "SUMMER". Die Uhr wird in diesem Fall eine Stunde vorgestellt.

13 Sicherheitshinweise und Haftungsausschluss

Versuchen Sie nie das Gerät zu öffnen, um Reparaturen oder Umbauten vorzu nehmen. Vermeiden Sie Kontakt zu den Netzspannungen. Schließen Sie das Produkt nicht kurz. Das Gerät ist nicht für den Betrieb im Freien zugelassen, verwenden Sie es nur im Trockenen. Schützen Sie es vor hoher Luftfeuchtigkeit, Wasser und Schnee. Halten Sie das Gerät von hohen Temperaturen fern.

Setzen Sie das Gerät keinen plötzlichen Temperaturwechseln oder starken Vibrationen aus, da dies die Elektronikteile beschädigen könnte. Prüfen Sie vor der Verwendung das Gerät auf Beschädigungen. Das Gerät sollte nicht benutzt werden, wenn es einen Stoß abbekommen hat oder in sonstiger Form beschädigt wurde.

Beachten Sie bitte die nationalen Bestimmungen und Beschränkungen. Nutzen Sie das Gerät nicht für andere Zwecke als die, die in der Anleitung be schrieben sind. Dieses Produkt ist kein Spielzeug. Bewahren Sie es außerhalb der Reichweite von Kindern oder geistig beeinträchtigten Personen auf. Jede Reparatur oder Veränderung am Gerät, die nicht vom ursprünglichen Lieferanten durchgeführt wird, führt zum Erlöschen der Gewährleistungs- bzw. Garantieansprüche.

Das Gerät darf nur von Personen benutzt werden, die diese Anleitung gelesen und verstanden haben. Die Gerätespezifikationen können sich ändern, ohne dass vorher gesondert darauf hingewiesen wurde.

14 Entsorgungshinweise

Elektrische und elektronische Geräte dürfen nach der europäischen WEEE Richtlinie nicht mit dem Hausmüll entsorgt werden. Deren Bestandteile müssen ge trennt der Wiederverwertung oder Entsorgung zugeführt werden, weil giftige und gefährliche Bestandteile bei unsachgemäßer Entsorgung die Umwelt nach hal tig schädigen können. Sie sind als Verbraucher nach dem Elektro- und Elektronikgerätegesetz (ElektroG) verpflichtet, elektrische und elektronische Geräte am Ende ihrer Lebensdauer an den Hersteller, die Verkaufsstelle oder an dafür eingerichtete, öffentliche Sammelstellen kostenlos zurückgeben. Einzelheiten dazu regelt das jeweilige Landesrecht. Das Symbol auf dem Produkt, der Betriebsanleitung oder/und der Verpackung weist auf diese Bestimmungen hin. Mit dieser Art der Stofftrennung, Verwertung und Entsorgung von Altgeräten leisten Sie einen wichtigen Beitrag zum Schutz unserer Umwelt.

15 Hinweise zur Batterieentsorgung

Im Zusammenhang mit dem Vertrieb von Batterien oder mit der Lieferung von Geräten, die Batterien enthalten, ist der Anbieter verpflichtet, den Kunden auf folgendes hinzuweisen: Der Kunde ist zur Rückgabe gebrauchter Batterien als Endnutzer gesetzlich verpflichtet. Er kann Altbatterien, die der Anbieter als Neubatterien im Sortiment führt oder geführt hat, unentgeltlich am Versandlager (Versandadresse) des Anbieters zurückgeben. Die auf den Batterien abgebildeten Symbole haben folgende Bedeutung: Pb = Batterie enthält mehr als 0,004 Masseprozent Blei, Cd = Batterie enthält mehr als 0,002 Masseprozent Cadmium, Hg = Batterie enthält mehr als 0,0005 Masseprozent Quecksilber.

Das Symbol der durchgekreuzten Mülltonne bedeutet, dass die Batterie nicht in den Hausmüll gegeben werden darf.

WEEE Richtlinie 2012/19/EU WEEE Register-Nr: DE 67896761

Hiermit erklärt die Firma WD Plus GmbH, dass sich das Gerät 300808/20171010NB004 in Übereinstimmung mit den grundlegenden Anforderungen und den übrigen einschlägigen Bestimmungen befindet. Eine vollständige Konformitätserklärung erhalten Sie unter: WD Plus GmbH, Wohlenbergstraße 16, 30179 Hannover
