BEDIENUNGSANLEITUNG LSW200BX LG

Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf.

LSW200B

LSW200BG

LSW200BX

LSW200BXG

LSW400B

LSW400BG

Garantie: 1 Jahr

Bei fehlerhaftem Material oder Verarbeitung bei normaler Verwendung während der Garantiezeit wenden Sie sich bitte an Ihren Händler. Diese Garantie ist nur für den ursprünglichen Käufer des Gerätes gültig.

Lieferumfang

Dübel zur Wandmontage LSW200B/LSW200BG 4 Stk. LSW200BX/LSW200BXG 4 Stk. LSW400B/LSW400BG 6 Stk.

Schrauben zur Wandmontage 10 Stk.

Bedienungsanleitung

Schutzpolster 4 Stk.

Abstandhalter

4 Stk.

PVC-Unterlegscheiben 4 Stk.

Sicherungsstift 2 Stk.

Schraube für Sicherungsstift 2 Stk. (M4X12mm)

Schrauben für Abstandhalter 4 Stk.

* LSW200B/LSW200BG/ LSW400B/LSW400BG : M6X18m

* LSW200BX/LSW200BXG : M6X28mm

* Nur Modelle LSW200BG/LSW200BXG/LSW400BG Bei bestimmten Modellen kann das mitgelieferte Adapterkabel nicht verwendet werden.

* Bei Einsatz eines anderen Kabels als das mitgelieferte Adapterkabel muss ein ausreichender Abstand zur Wand eingehalten werden.

* Bei Verwendung des Adapterkabels wird der TV-Anschluss möglicherweise vom Kabel verdeckt.

WICHTIGE SICHERHEITSHINWEISE

Lesen Sie diese Anleitungen.

Bewahren Sie diese Anleitungen auf.

Beachten Sie alle Warnungen.

Befolgen Sie alle Anleitungen.

Warnung

Die Montage der Wandhalterung sollte von einem Fachmonteur vorgenommen werden.

Wenden Sie sich zur Montage des Gerätes an eine vom Händler ausgewiesene Montagewerkstatt.

Bei der Montage durch eine nicht qualifizierte Person besteht die Gefahr von Verletzungen durch ein herunterfallendes Gerät.

Wenden Sie sich zum Versetzen der Wandhalterung nach der Montage an eine vom Händler ausgewiesene Montagewerkstatt.

Die Montage erfordert besondere Kenntnisse. Bei der eigenen Montage oder beim Umsetzen des Gerätes besteht die Gefahr von schweren Verletzungen durch ein herunterfallendes Gerät.

Das Gerät muss an einem Ort montiert werden, an dem das gesamte Gewicht des Gerätes getragen werden kann.

Bei einer zu geringen Stabilität der Wandhalterung besteht Verletzungsgefahr durch ein herunterfallendes Gerät.

Nach der Wandmontage nicht an das Gerät hängen und schwere Schläge auf das Gerät vermeiden.

Ansonsten besteht die Gefahr von Verletzungen durch ein Herunterfallen des Gerätes.

Netz- und Signalkabel auf der Rückseite des Fernsehgerätes dürfen nach der Wandmontage nicht herunterhängen.

Bei einer Beschädigung der Kabel besteht die Gefahr von Bränden, Stromschlägen oder Schäden am Gerät.

Vorsicht

Das Gerät muss gemäß den Anweisungen in der Bedienungsanleitung montiert werden.

Bei einer Missachtung der Anleitungen zur Montage des Gerätes in der Bedienungsanleitung besteht die Gefahr schwerer Verletzungen sowie von Schäden am Gerät.

Prüfen Sie vor der Montage die Beschaffenheit der Wand und verwenden Sie ggf. Dübel und Schrauben.

Bei einer Montage ohne geeignete Dübel und Schrauben besteht die Gefahr, dass das Gewicht des Gerätes nicht getragen werden kann.

Das Gerät nicht mit einem feuchten Tuch reinigen und keine Heizkörper oder Luftbefeuchter in der Nähe des Gerätes verwenden.

Falls Wasser oder Feuchtigkeit in das Innere des Gerätes gelangt oder das Gerät zu stark erwärmt wird besteht die Gefahr von Bränden, Stromschlägen oder Störungen des Gerätes.

Das Netzkabel muss vor der Montage des Gerätes von der Steckdose abgezogen werden.

Bei der Montage des Gerätes mit angeschlossenem Netzkabel besteht die Gefahr von Stromschlägen oder Bränden.

Verwenden Sie zum Anschluss des im Lieferumfang enthaltenen Kabels am Gerät das mitgelieferte Adapterkabel, um Schäden an der Wand sowie am Geräteanschluss durch Reibung an der Wand zu vermeiden.

Es dürfen nur vom Hersteller empfohlene Zubehörteile verwendet werden.

Bei der Montage des Gerätes oder beim Ausrichten der Gerätehöhe nach der Montage stets zu zweit arbeiten. Bei der selbstständigen Arbeit könnte das Gerät herunterfallen und zu Verletzungen oder Schäden am Gerät führen.

Verwenden Sie zum Bohren in die Wand stets einen Bohrer mit empfohlenem Durchmesser. Beachten Sie zudem die Hinweise zur Bohrtiefe.

Sollte das Gerät nicht auf eine der genannten Arten montiert werden, besteht Verletzungsgefahr durch ein Herunterfallen des Gerätes.

Das Gerät nicht in der Nähe einer Sprinkleranlage oder eines Sensors, in der Nähe vibrierender oder schlagender Objekte oder in der Nähe eines Hochspannungskabels oder einer anderen Stromquelle als einer Steckdose anbringen.

Das Gerät nicht mit bloßen Händen montieren. Es sollten stets geeignete Arbeitshandschuhe getragen werden. Es besteht Verletzungsgefahr.

Vor der Montage

* Das Fernsehgerät sollte ausschließlich an der Wand montiert werden.
* Vermeiden Sie bei der Montage der Wandhalterung mögliche Schäden am Gerät sowie mögliche Unfälle.
* Sollten Sie diese Montageanleitung nicht vollständig gelesen oder verstanden haben, montieren Sie das Gerät nicht selbst und wenden Sie sich an den Kundendienst. Sollten Sie die Anleitungen auch nach der Erläuterung durch den Kundendienst nicht verstehen, sollte das Gerät von einem ausgebildeten Monteur angebracht werden.
* Wenn Sie kein ausgebildeter Monteur sind ist es für ein Verständnis der Montageanleitungen jedoch von Vorteil, wenn Sie Erfahrungen im Bereich Mechanik oder Montage besitzen.
* Dieses Gerät besitzt Haltebolzen in genormten Abständen. Der Hersteller rät ausdrücklich von der Montage an einer Wand mit Balken in nicht genormten Abständen ab.
^x Befestigen Sie die Schrauben für die Wandhalterung so, dass diese mittig zwischen zwei Balken angebracht werden kann. Es wird der Einsatz eines Balkensuchers empfohlen.
* Bei der Montage an einer Belonwand oder an einer Wand mit der in der Montageanleitung angegeben ausreichenden Tragfähigkeit kann die Halterung zur einfacheren Montage an einer Fachwerkwand mit Balken in genormten Abständen abgenommen werden, so dass die Wandhalterung gemäß den Anleitungen angebracht werden kann.
* Das Gerät sollte ausschließlich an einer senkrechten Wand montiert werden.
* Das Gerät nicht an einer Wand mit übermäßiger Neigung, an sehr schrägen Wänden oder an Decken montieren.
* Der Hersteller übernimmt keine Haftung für Schäden auf Grund der Montage des Gerätes an einer Wand mit übermäßiger Neigung oder an der Decke.
* Überprüfen Sie sämtliche Bauteile vor der Montage des Gerätes auf Vollständigkeit. Der Hersteller übernimmt bei geöffneter Innenverpackung keine Haftung für Verluste oder Schäden an Bauteilen.
* Bauteile für Kleinkinder und Kinder unzugänglich aufbewahren. Bei Verschlucken der Kleinteile besteht u. a. die Gefahr des Erstickungstodes.
* Stellen Sie beim Festziehen der Schrauben sicher, dass diese fest gegen die Wand gedrückt werden. Ein gewaltsames Festziehen der Schrauben birgt jedoch die Gefahr von Schäden an der Wand, einer verminderten Geräteleistung, einer Verringerung der Stabilität oder von Schäden am Gerät. Gehen Sie daher sorgsam vor.
* Die angegebenen Zugbeanspruchungen und äußeren Krafteinwirkungen für das Fernsehgerät dürfen nicht überschritten werden.
* Achten Sie bei der Verwendung von Werkzeugen auf mögliche Verletzungsgefahren.

Montage

"+" Kreuzschlitzschraubenzieher (manuell oder elektrisch)/8 mm-Schraubenschlüssel/Bohrmaschine/8 mm

4 mm-Holz- oder Stahlbohrer/Wasserwaage/Balkensucher/Betonbohrer

- Die Montage wird am Beispiel des Modells LSW200B beschrieben. Das tatsächliche Gerät kann sich von den gezeigten Abbildungen unterscheiden.

1

Anbringen der Montagehalterung am Fernsehgerät

Die Schrauben müssen beim Anbringen der Abstandhalter am Gerät festgezogen sein. Prüfen Sie dazu mit Hilfe des technischen Service-Handbuchs, wie weit die Schrauben eingedreht wurden.

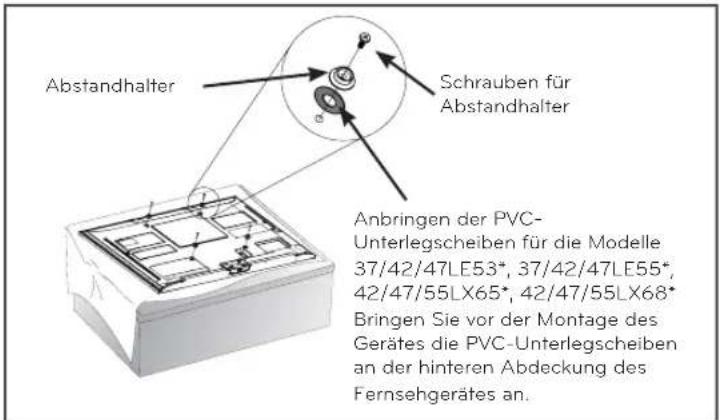

Abstandhalter Schrauben für Abstandhalter Anbringen der PVC-Unterlegscheiben für die Modelle 37/42/47LE53*, 37/42/47LE55*, 42/47/55LX65*, 42/47/55LX68* Bringen Sie vor der Montage des Gerätes die PVC-Unterlegscheiben an der hinteren Abdeckung des Fernsehgerätes an.

1. Falls die Schrauben an der Wandhalterung befestigt sind, lösen Sie diese.
2. Befestigen Sie die Abstandhalter und die Schrauben für die Abstandhalter in der abgebildeten Reihenfolge.

- Ziehen Sie nun die Schrauben fest, so dass Gerät, Abstandhalter und Schrauben fest aneinander gedrückt werden.

- Verwenden Sie einen "+" Kreuzschlitzschraubenzieher (manuell oder elektrisch).

2

Befestigung der Dübel und Schrauben

- Bei Wänden aus Beton, Leichtbeton, festem Naturstein, weichem Naturstein, Mauerziegeln und bruchfestem Hohlblockstein muss das Gerät mit den enthaltenen Dübeln und Schrauben befestigt werden.

Bitte gehen Sie in der abgebildeten Reihenfolge vor.

• Überprüfen Sie Beschaffenheit und Stärke der Wand.
• Beachten Sie zur Montage des Gerätes an Holzwänden die Hinweise auf Seite 5.
• Bei der Montage des Gerätes an einer Wand aus einem nicht angegebenen Material muss der Montageort Ausziehkräften von 686 N und Scherkräften von 980 N oder höher standhalten können.

Schrauben zur Wandmontage Dübel

- Verwenden Sie einen 8 mm-Betonbohrer und eine Schlagbohrmaschine.

a. Bohren Sie mit einem 8 mm-Betonbohrer die Löcher für die Dübel mit einer Tiefe von 80 mm bis 100 mm.
b. Reinigen Sie die Bohrlöcher.
c. Führen Sie die Dübel in die Bohrlöcher ein. (Klopfen Sie die Dübel ggf. mit einem Hammer ein.)
d. Richten Sie die Wandhalterung mit den Bohrungen in der Wand aus. Dabei muss das Bauteil zur Ausrichtung des Winkels nach oben zeigen.
e. Setzen Sie die Schrauben in die Wandhalterung ein und ziehen Sie sie fest. Die Schrauben müssen mit einem Drehmoment von mindestens 4,4 Nm festgezogen werden.

3

Montage der Wandhalterung

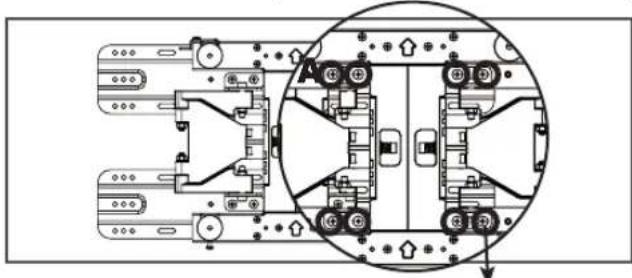

→ Das Gerät lässt sich leichter an einer Holzwand montieren, wenn die acht Schrauben entfernt werden, mit denen die Montagehalterung an der Wandhalterung befestigt ist.

→ Drehen Sie zur der Montage des Gerätes an einer Betonwand die acht Schrauben an Bauteil A entgegen dem Uhrzeigersinn heraus, um die Holzwandhalterung von der Wand abzunehmen.
→ Richten Sie die Wandhalterung an der gewünschten Wandposition aus, markieren Sie die Schraublöcher und nehmen Sie die Halterung wieder ab.
→ Beachten Sie zur Montage der Wandhalterung die Hinweise auf Seite 4.
→ Richten Sie die Wandhalterung mit einer Wasserwaage waagerecht aus.

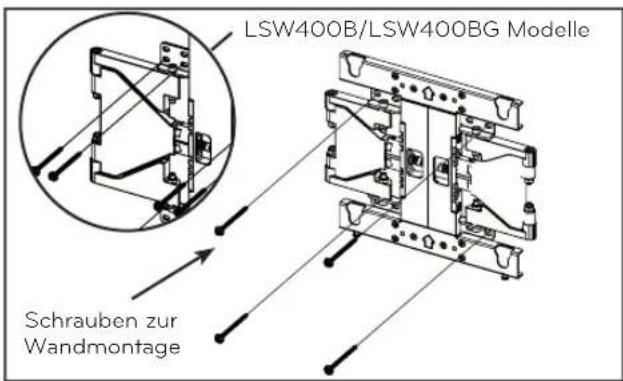

LSW400B/LSW400BG Modelle Schrauben zur Wandmontage

→ Sollte sich eine Schraube an einer Position nicht befestigen lassen, versetzen Sie die Schraube zur nächstliegenden Öffnung. Es sollten jedoch nicht mehr als zwei Öffnungen vom Ausgangspunkt übersprungen werden.
→ LSW200B/LSW200BG/LSW200BX/LSW200BXG : Befestigen Sie je eine Schraube zur Wandmontage an der Oberkante links und rechts sowie an der Unterkante links und rechts.
→ LSW400B/LSW400BG : Befestigen Sie je zwei Schrauben zur Wandmontage an der Oberkante links und rechts und je eine Schraube an der Unterkante links und rechts.
→ Ziehen Sie nun die Schrauben mit einem "+" Kreuzschlitzschraubenzieher (manuell oder elektrisch) oder einem 8 mm-Schraubenschlüssel fest, so dass Wand, Wandhalterung und Schrauben vollständig gegeneinander gedrückt sind.

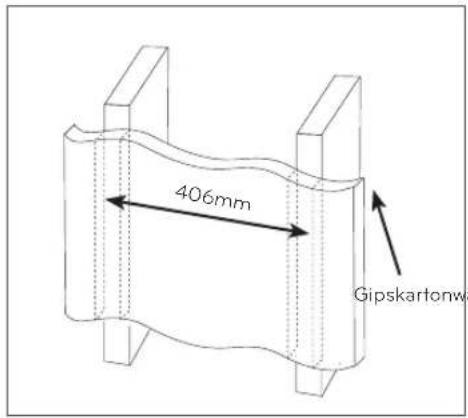

406mm Gipskartonw

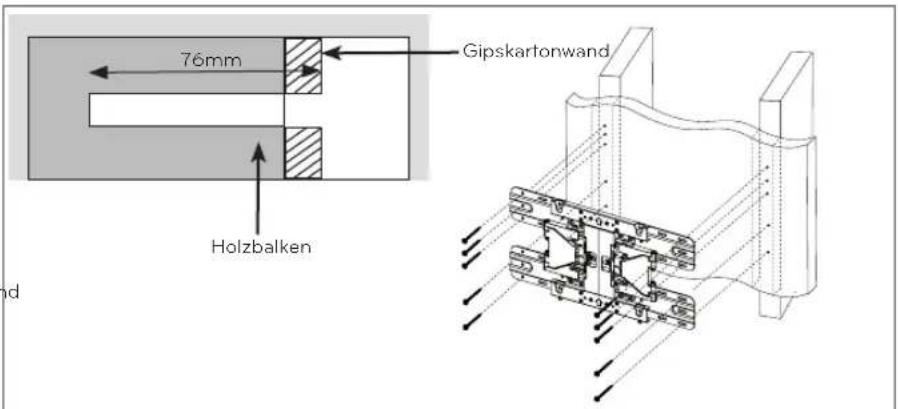

76mm Gipskartonwand Holzbalken

a. Suchen Sie mit einem Balkensucher zwei Holzbalken in einem Abstand von 406 mm und markieren Sie die Mitte zwischen den Holzbalken.

b. Richten Sie die Wandhalterung an der Wand in der Mitte zwischen den Holzbalken aus, markieren Sie die Schraublöcher und nehmen Sie die Halterung wieder ab.
c. Richten Sie die Wandhalterung mit einer Wasserwaage waagerecht aus.
d. Bohren Sie an den Markierungen mit einem 4 mm-Holzbohrer die Löcher mit einer Tiefe von mindestens 76 mm.
e. Reinigen Sie die Bohrlöcher.
f. Drehen Sie die Schrauben zur Wandmontage der Wandhalterung in die Bohrlöcher.
→ Ziehen Sie nun die Schrauben fest, so dass Wand, Wandhalterung und die Schrauben vollständig gegeneinander gedrückt sind. (Beachten Sie, dass eine Gipskartonwand bei zu starkem Kraftaufwand beim Festziehen der Schrauben leicht beschädigt werden kann.)
→ Ziehen Sie die Schrauben mit einem "+" Kreuzschlitzschraubenzieher (manuell oder elektrisch) oder einem 8 mm-Schraubenschlüssel fest.

4 Montage des Gerätes an der Wandhalterung

- Das Gerät sollte stets von mindestens zwei Personen montiert werden.

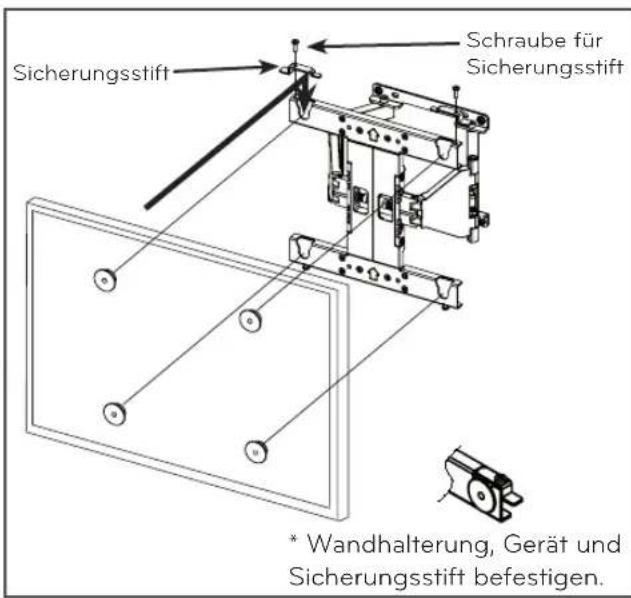

Sicherungsstift Schraube für Sicherungsstift * Wandhalterung, Gerät und Sicherungsstift befestigen.

1. Setzen Sie das Gerät mit den an der Wandhalterung befestigten Abstandhaltern in Pfeilrichtung an die Wand. Richten Sie nun die Unterkante aus und heben Sie das Gerät zur Ausrichtung der Oberkante etwas an.
2. Befestigen Sie zur Fixierung der Montage den Sicherungsstift wie in der Abbildung gezeigt, um ein Verschieben des Gerätes zu verhindern, und ziehen Sie die Schraube des Sicherungsstiftes fest. Falls der Sicherungsstift nicht wie in der Abbildung gezeigt befestigt wird, könnte das Gerät herunterfallen.
   → Ziehen Sie etwas an der Unterkante des Gerätes, um den festen Sitz des Gerätes zu überprüfen.
   → Um das Geräte zusammen mit den Lautsprechern an der Wand zu montieren, halten Sie lediglich das Gerät an, nicht die Lautsprecher.
   → Zur der vertikalen Montage sollte das Gerät ausschließlich während der Montage selbst um 90 Grad gedreht werden. (Nur VESA 200X200, 400x400)
   → Der Abstand dieses Gerätes zur Wand beträgt 14 mm. Bei Verwendung von nicht mit diesem Gerät gelieferten Kabeln oder Zubehörteilen muss ein ausreichender Abstand zur Wand eingehalten werden, so dass keine übermäßigen Kräfte auf das Kabel bzw. das Zubehör wirken.
   → Beim gewaltsamen Andrücken des Gerätes besteht die Gefahr von Schäden am Gerät.

5

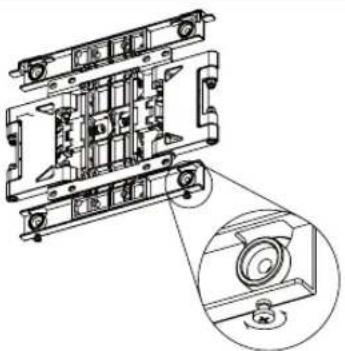

Ausrichtung des Gerätes

Sollte das Gerät nach der Montage nicht waagerecht ausgerichtet sein, verwenden Sie die vorhandene Einstellschraube.(Je nach Drehrichtung der Einstellschraube bewegt sich das Gerät aus bzw. ab.)

Verlegen der Kabel und Anbringen der Schutzpolster

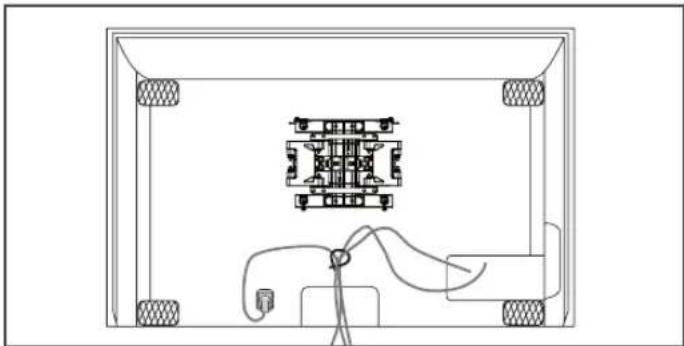

• Verlegen Sie die Kabel wie in der Abbildung gezeigt. Binden Sie die Kabel mit einem im Handel erhältlichen oder mit dem mitgelieferten Kabelbinder zusammen.
• Befestigen Sie die Schutzpolster, um Stöße des Gerätes gegen die Wand beim Neigen zu abzudämpfen. Bringen Sie die Schutzpolster wie gezeigt an den gewünschten Positionen an.

Modellbezeichnung	LSW200BLSW200BG	LSW200BXLSW200BXG	LSW400BLSW400BG
Breite (mm/)	281 281 440
Höhe (mm)	234 234 450
Tiefe (mm)	14 21,5 14
Gewicht (kg)	1,5 1,5 3,4
VESA-Standard bei Wandmontage	200 X 200 200 X 200 400 x 400
Max. Tragkraft (kg)	40 40 50

Modellbezeichnung	LSW200BLSW200BG	LSW200BXLSW200BXG	LSW400BLSW400BG
Breite (mm)	460 460	460
Höhe (mm)	234	234 450
Tiefe (mm)	20 27,5 20
Gewicht (kg)	3,2 3,2 5,6
VESA-Standard bei Wandmontage	200 X 200	200 X 200	400 x 400
Max. Tragkraft (kg)	40	40	50

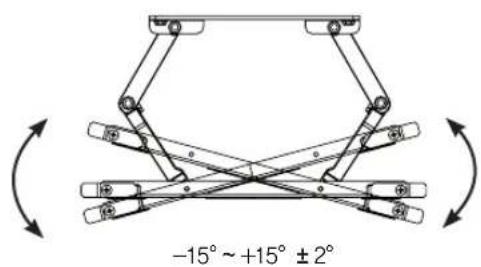

-15° ~ +15° ± 2°

-15° ~ +15° ± 2°

< LSW200B/LSW200BG/LSW200BX/LSW200BXG>

[ Maßeinheit : mm ]

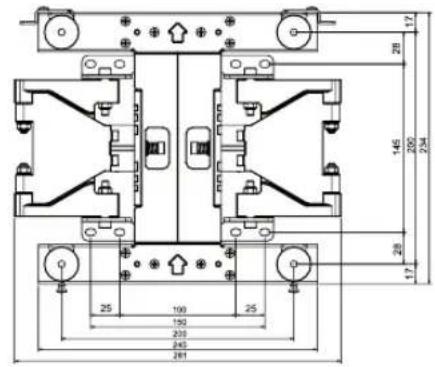

25 146 200 234 28 17 25 100 190 230 245 261

Die Modell- und Seriennummer finden Sie auf der Rückseite oder Seite des Produkts. Notieren Sie diese Angaben unten (für den Fall einer Reparatur).

MODELL

SERIENNUMMER

Unterstützte Bildschirme

(Hinweise zu entsprechenden Modellen erhalten Sie bei Ihrem Händler.)

Unterstützung für LSW200B/LSW200BG

: 37 - Serie LZ, LW, LV

47/46/42/37 - Serie LD, LE, LX, LK

Unterstützung für LSW200BX/LSW200BXG

: 47LE95*, 47LX95*, 47LX98*

Unterstützung für LSW400B/LSW400BG

: 60/55/52/47/46/42 - Serie LZ, LW, LV

60/55/52 - Serie LD, LE, LX, LK
