BEDIENUNGSANLEITUNG EDFX 5471 IN BAUKNECHT

Verpackungs-Entsorgung

Entsorgen Sie die Transportverpackung möglichst umweltgerecht. Das Rückführen der Verpackungsmaterialien in den Materialkreislauf spart Rohstoffe und verringert das Müllaufkommen.

Altgeräte-Entsorgung

Das Symbol auf dem Produkt oder seiner Verpackung weist darauf hin, dass dieses Produkt nicht als normaler Haushaltsabfall zu behandeln ist, sondern an einem Sammelpunkt für das Recycling von elektrischen und elektronischen Geräten abgegeben werden muss.

Durch Ihren Beitrag zum korrekten Entsorgen

dieses Produkts schützen Sie die Umwelt und die Gesundheit Ihrer Mitmenschen. Umwelt und Gesundheit werden durch falsches Entsorgen gefährdet. Weitere Informationen über das Recycling dieses Produkts erhalten Sie von Ihrem Rathaus, Ihrer Müllabfuhr oder dem Geschäft, in dem Sie das Produkt gekauft haben.

Bestimmungsgemäße Verwendung

Das Kochfeld ist nur für die Zubereitung von Speisen im Haushalt und ähnlichen Bereichen bestimmt. Ähnliche Bereiche sind:

- Die Verwendung in Läden, Büros umgebungen

– Die Verwendung in landwirtschaft

- Die Verwendung durch Kunden in typischen Wohnumgebungen

- Die Verwendung in Frühstückspe

Es darf nicht zweckentfremdet und nur unter Aufsicht verwendet werden.

Hier finden Sie...

Bitte lesen Sie die Informationen in diesem Heft sorgfältig durch bevor Sie Ihr Kochfeld in Betrieb nehmen. Sie finden hier wichtige Hinweise für Ihre Sicherheit, den Gebrauch, die Pflege und die Wartung des Gerätes, damit Sie lange Freude an Ihrem Gerät haben.

Sollte einmal eine Störung auftreten, sehen Sie bitte erst einmal im Kapitel „Was tun bei Problemen?“ nach. Kleinere Störungen können Sie oft selbst beheben und sparen dadurch unnötige Servicekosten.

Bewahren Sie diese Anleitung sorgfältig auf. Bitte reichen Sie diese Gebrauchs- und Montageanweisung zur Information und Sicherheit an neue Besitzer weiter.

Inhaltsverzeichnis

Sicherheitshinweise und Warnungen 2

Für Anschluss und Funktion 2

Für das Kochfeld allgemein 3

Für Personen 3

Gerätebeschreibung 4

Bedienung durch Sensortasten.... 5

Wissenswertes zum Slider (Sensorfeld) 5

Bedienung....6

Betriebsdauerbegrenzung....6

Sonstige Funktionen 6

Energiespartipps....6

Kochstufen 6

Tastenbetätigung 7

Kochfeld und Kochzone einschalten....7

Kochzone ausschalten....7

Kochfeld abschalten....7

STOP-Funktion 8

Recall-Funktion 8

Kindersicherung 9

Warmhaltefunktion 9

Abschaltautomatik (Timer) nliche Arbeits 10

Kurzzeitwecker (Eier-Uhr).... 10

Ankochautomatik Betrieben 11

Zweikreiszuschaltung....11

Reinigung und Pflege 12

s Glaskeramik-Kochfeld....12

Spezielle Verschmutzungen 12

Was tun bei Problemen? 13

Montageanleitung 14

Sicherheitshinweise für den Küchenmöbelmonteur.... 14

Einbau....14

Einbau in bereits bestehende Abdeckungen

aus Edelstahl ....16

Elektrischer Anschluss.... 16

Technische Daten 17

Inbetriebnahme....17

Kundendienst 17

Sicherheitshinweise und Warnungen

Für Anschluss und Funktion

• Die Geräte werden nach heitsbestimmungen gebaut.
- Netzanschluss, Wartung darf nur ein autorisierter Fachmann nach den geltenden Sicherheitsbestimmungen vornehmen. Unsachgemäß ausgeführte Arbeiten gefährden Ihre Sicherheit.

- Wenn die Netzanschlussleitung dieses Gerätes beschädigt ist muss sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.

- Das Gerät darf nicht mit einer externen Zeitschaltuhr oder einem externen Fernwirksystem betrieben werden.

Sicherheitshinweise und Warnungen

Für das Kochfeld allgemein

- Stellen Sie Töpfe und Pf schaltete Kochzonen. Vermeiden Sie das Leerkochen der Töpfe, da dabei Überhitzungsgefahr der Töpfe besteht!

• Vorsicht bei der Verwend Simmertöpfe können unbemerkt leerkochen! Dies führt in der Folge zu Beschädigungen am Topf und am Kochfeld. Hierfür wird keine Haftung übernommen!

- Überhitzte Fette und Öle zünden. Speisen mit Fetten und Ölen nur unter Aufsicht zubereiten. Entzündete Fette und Öle niemals mit Wasser löschen! Das Gerät ausschalten und dann die Flammen vorsichtig z.B. mit einem Deckel oder einer Löschdecke abdecken.

• Die Glaskeramik-Fläche Vermeiden Sie dennoch, dass harte Gegenstände auf die Glaskeramik-Fläche fallen. Punktförmige Schlagbelastungen können zum Bruch des Kochfeldes führen.

- Bei Brüchen, Sprüngen, Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.

- Sollte sich das Kochfeld Sensorsteuerung nicht mehr abschalten lassen, sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.

• Vorsicht beim Arbeiten mit Anschlussleitungen dürfen nicht mit den heißen Kochzonen in Berührung kommen.

- Brandgefahr: niemals Gege fläche lagern.

- Keine Alufolie bzw. Kunststoff auf die Kochzonen legen. Von der heißen Kochzone alles fernhalten, was schmelzen kann, z.B. Kunststoffe, Folie, besonders Zucker und stark zuckerhaltige Speisen. Zucker sofort im heißen Zustand mit einem speziellen Glasschaber vollständig von dem Glaskeramik-Kochfeld entfernen, um Beschädigungen zu vermeiden.

- Keine feuergefährlichen, leic verformbaren Gegenstände direkt unter das Kochnen nicht leer auf eingefeld legen.

- Niemals verschlossene Konse bundschichtverpackungen auf Kochzonen erhitzen. Durch Energiezufuhr könnten diese zerplatzen! ng von Stimmertopfen.

• Die Sensortasten sauber halt gen vom Gerät als Fingerkontakt erkannt werden könnte. Niemals Gegenstände (Töpfe, Geschirrtücher, etc.) auf die Sensortasten stellen!

k ö Wenne Töpfe bis über die Sensertasten überkochen, raten wir dazu, die Aus-Taste zu betätigen.

- Heiße Töpfe und Pfannen dürfen die Sensortasten nicht abdecken. In diesem Fall schaltet sich das Gerät automatisch ab.

- Flambieren Sie nie unter einer Dunstabzugshaube - sie Filter befindliches Fett kadnsdatzini Grand geraten!

• Wiederholtes Festbrennen vor vermeiden.

• Das Glaskeramikkochfeld da

s Umständen mit einem Dampfreinigungsgerät oder ähnlichem gereinigt werden!

Für Personen

- Diese Geräte können von Kindern ab 8 Jahren durch sofern. Die fektur, sowie von Personen mit reduzierten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt werden, wenn sie beaufsichtigt oder bezüglich deslichenes Gebrauchsges Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstanden haben. Kinder dürfen nicht mit dem Gerät spielen. Die Reinigung und die Wertung durch den Benutzer dürfen nicht durch Kinder durchgeführt werden, es sei denn, sie werden beaufsichtigt.

• Die Oberflächen an Heiz- und Kochstellen werden bei Betrieb heiß. Aus diesem Grunde sollten Kleinkinder grundsätzlich ferngehalten werden.

- Es dürfen keine Kochmuldenschutzgitter und Kochmuldenabdeckungen verwendet werden. Die Verwendung kann zu Unfällen führen.

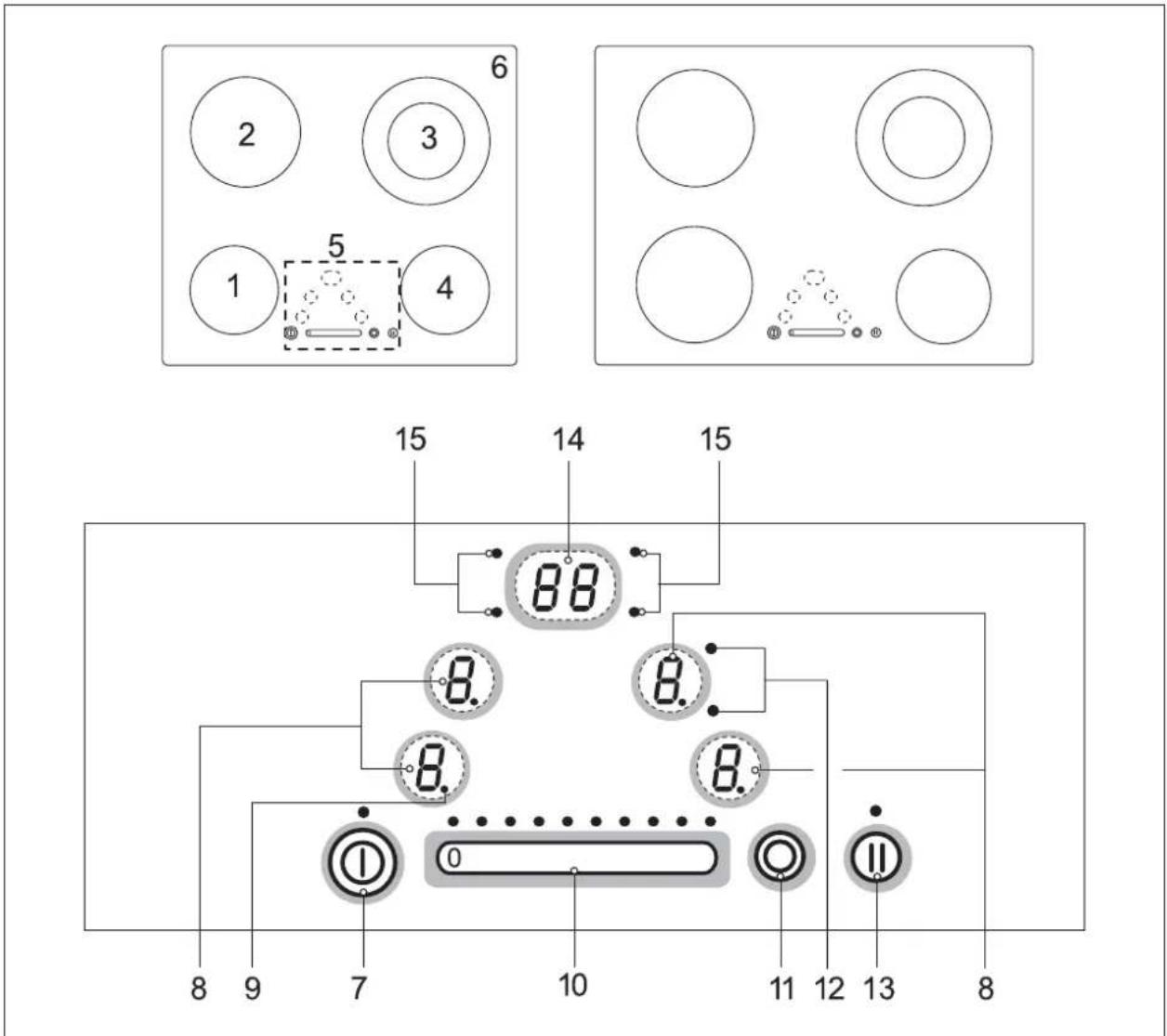

6 2 3 1 5 4 15 14 15 88 8. 8. 8. 8. ① 0 10 11 12 13 Ⅱ 8 9 7 8

Das Dekor kann von den Abbildungen abweichen.

1. Kochzone vorne links
2. Kochzone hinten links
3. Kochzone hinten rechts
4. Kochzone vorne rechts
5. Touch-Control Bedienfeld

6. Glaskeramik-Kochfeld

7. Ein/Aus-Taste

8. Kochstufen-Anzeige und Selektions-Taste
9. Bereitschaftspunkt (Kochstufe)
10. Sensorfeld mit LED
11. Kreiszuschaltungstaste
12. Kontroll-Leuchte Zweikreis/Dreikreis
13. STOP-Taste
14. Timer-Anzeige und Timer-Taste
15. Kontroll-Leuchte zur Zuordnung der Lage der Kochzone auf dem Glaskeramik-Kochfeld

Bedienung durch Sensortasten

Die Bedienung des Glaskeramik-Kochfeldes erfolgt durch Touch-Control Sensortasten. Die Sensortasten funktionieren wie folgt: mit der Fingerspitze ein Symbol auf der Glaskeramikoberfläche kurz berühren. Jede korrekte Betätigung wird durch einen Signalton bestätigt.

Nachfolgend wird die Touch-Control Sensortaste als „Taste“ bezeichnet.

Ein-/Aus-Taste ⑰

Mit dieser Taste wird das gesamte Kochfeld ein- und ausgeschaltet. Die Taste ist sozusagen der Hauptschalter.

Kochstufen-Anzeige und auch Taste (8)

Die Kochstufen-Anzeige zeigt die gewählte Kochstufe, oder:

H......Restwärme

R...... Ankochautomatik

11...... Stop-Funktion

L .... Kindersicherung (Child-Lock)

U .... Warmhaltefunktion

Wenn die Kochstufen-Anzeige mit dem Finger berührt wird, so wird die entsprechende Kochzone selektiert. Der Bereitschaftspunkt (9) der gewählten Kochzone leuchtet.

Kreiszuschaltungstaste ©1)

Für die Zuschaltung weiterer Heizkreise.

STOP-Taste (13)

Der Kochvorgang kann kurzzeitig durch die STOP-Funktion unterbrochen werden.

Recall-Funktion (113)

(Wiederherstellungsfunktion)

Nach versehentlichem Ausschalten des Kochfeldes kann die letzte Einstellung wieder hergestellt werden.

Timer-Anzeige [L] und auch Taste (14)

Zum Programmieren der Abschaltautomatik oder des Kurzzeitweckers.

Wenn die Timer-Anzeige mit dem Finger berührt wird, so wird der Timer aktiviert.

Wissenswertes zum Slider (Sensorfeld)

Der Slider funktioniert grundsätzlich wie die Sensortasten, mit dem Unterschied, dass der Finger auf der Glaskeramikoberfläche aufgesetzt und dann verschoben werden kann. Das Sensorfeld erkennt diese Bewegung und erhöht oder verringert den Anzeigewert (Kochstufe) entsprechend der Bewegung.

Der Begriff „slider“ [engl. „slide“: schieben, gleiten lassen] wird nachfolgend mit Sensorfeld gleichgesetzt.

Sensorfeld

Was muss bei der Bedienung beachtet werden?

Der Finger sollte nicht zu flach auf die Glaskeramikoberfläche aufgesetzt werden, damit nicht benachbarte Tasten/ Sensorfelder versehentlich reagieren.

Sensorfeld antippen oder den aufgesetzten Finger verschieben

Das Sensorfeld kann mit dem Finger angetippt werden, dann ändert sich die Anzeigewert (Kochstufe) schrittweise.

Wenn der Finger auf das Sensorfeld aufgesetzt und dann nach links oder rechts verschoben wird, ändert sich der Anzeigewert fortlaufend.

Je schneller die Bewegung, desto schneller die Anzeigeänderung.

antippen 0

schieben 0

Betriebsdauerbegrenzung

Das Kochfeld besitzt eine automatische Betriebsdauerbegrenzung. Die kontinuierliche Nutzungsdauer jeder Kochzone ist abhängig von der gewählten Kochstufe (siehe Tabelle).

Voraussetzung ist, dass während der Nutzungsdauer keine Einstellungsänderung an der Kochzone vorgenommen wird. Wenn die Betriebsdauerbegrenzung angesprochen hat, wird die Kochzone abgeschaltet, es ertönt ein kurzer Signalton und ein H erscheint in der Anzeige.

Eingestellte Kochstufe	Betriebsdauerbegrenzung(Stunden)
1	6
2	6
3	5
4	5
5	4
6	1,5
7	1,5
8	1,5
9	1,5

Sonstige Funktionen

Bei längerem oder gleichzeitigem Betätigen von einer oder mehreren Sensortasten (z.B. durch einen versehentlich auf die Sensortasten gestellten Topf) erfolgt keine Schaltfunktion.

Es blinkt ER03 und ein zeitlich begrenzter Dauersignalton ertönt. Nach einigen Sekunden wird abgeschaltet. Bitte den Gegenstand von den Sensortasten entfernen. Zum Löschen die gleiche Taste betätigen oder das Kochfeld aus- und einschalten.

Energiespartipps

Nachfolgend finden Sie einige wichtige Hinweise, um energiesparend und effizient mit Ihrem neuen Kochfeld und dem Kochgeschirr umzugehen.

• Der Topfbodendurchmesser soll Kochzonendurchmesser.
• Beim Kauf von Töpfen darauf ac Topfdurchmesser angegeben wird. Dieser ist meistens größer als der Topfboden.
• Schnellkochtöpfe sind durch de den Überdruck besonders zeit- und energiesparend. Durch kurze Gardauer werden Vitamine geschont.
• Immer auf eine ausreichende Mekochtopf achten, da bei leergekochtem Topf die Kochzone und der Topf durch Überhitzung beschädigt werden können.
• Kochtopfe nach Möglichkeit immer mit einem passenden Deckel verschließen.
• Zu jeder Speisemenge sollte de den. Ein großer kaum gefüllter Topf benötigt viel Energie.

Kochstufen

Die Heizleistung der Kochzonen kann in mehreren Stufen eingestellt werden. In der Tabelle finden Sie Anwendungsbeispiele für die einzelnen Stufen.

Kochstufe	Geeignet für
0	Aus-Stellung, Nachwärmenutzung
U	Wamhalten
1-2	Fortkochen kleiner Mengen(niedrigste Leistung)
3	Fortkochen
4-5	Fortkochen großer Mengen, Weiterbraten größerer Stücke
6	Braten, Einbrenne herstellen
7-8	Braten
9	Ankochen, Anbraten, Braten(höchste Leistung)

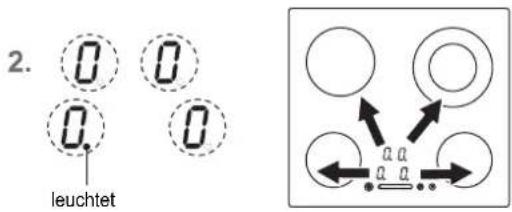

Restwärmeanzeige

Das Glaskeramik-Kochfeld ist mit einer Restwärmeanzeige H ausgestattet.

Solange das H nach dem Ausschalten leuchtet, kann die Restwärme zum Schmelzen und Warmhalten von Speisen genutzt werden. Nach dem Erlöschen des Buchstabens H kann die Kochzone noch heiß sein. Es besteht Verbrennungsgefahr!

1. Ⓗ → Bereitschaftspunkt

2. 0 0 0 0 leuchtet

5. 2 5 6. 0 Bereitschaftspunkt

Tastenbetätigung

Die hier beschriebene Steuerung erwartet nach der Betätigung einer (Auswahl-) Taste anschließend die Betätigung einer nachfolgenden Taste. Die Betätigung der nachfolgenden Taste muss grundsätzlich innerhalb von 10 Sekunden begonnen werden, ansonsten erlischt die Auswahl.

Kochfeld und Kochzone einschalten

1. Ein-/Aus-Taste Ⓐ solange betätigen (ca. 1 Sek.), bis die Kochstufen-Anzeigen 0 zeigen und ein kurzer Signalton ertönt. Die Bereitschaftspunkte blinken. Die Steuerung ist betriebsbereit.
2. Zum Auswählen einer Kochzone, die Kochstufen-Anzeige (als Taste) betätigen. Der Bereitschaftspunkt der gewählten Kochzone leuchtet.
3. Gleich anschließend das Sensorfeld b e t stufe wird eingeschaltet.

links ....Kochstufe 0 Mitte ....Kochstufe 5 rechts ....Kochstufe 9

Siehe Absatz „Wissenswertes zum Slider (Sensorfeld)“

Zum Verändern der Kochstufe oder zum Einschalten einer weiteren

Kochzone die entsprechende Kochzone auswählen und dann das Sen-

sorfeld b e t ä t Wichtig: der entsprechende Bereitschaftspunkt muss leuchten!

1. Einen Kochtopf auf die Kochzone stellen.

Kochzone ausschalten

1. Zum Auswählen einer Kochzone, die Kochstufen-Anzeige (als Taste) betätigen. Der Bereitschaftspunkt der gewählten Kochzone muss leuchten.
2. a) Das Sensorfeld ☐ ganz links betätigen (0), oder
3. b) auf dem Sensorfeld ←●— den aufgesetzten Finger nach links verschieben, um die Kochstufe bis auf 0 zu verringern
4. c) die Ein-/Aus-Taste Ⓔ betätig en. schaltet (alle Kochzonen werden abgeschaltet).

Kochfeld abschalten

1. Die Ein-/Aus-Taste ① betätigen. Das Kochfeld wird unabhängig von der Einstellung vollständig ausgeschaltet.

Hinweis:

Wenn sämtliche Kochzonen manuell ausgeschaltet werden (Kochstufe 0) und nachfolgend keine Taste/ Sensorfeld mehr betätigt wird, schaltet das Kochfeld nach 10 Sekunden automatisch aus.

2. →

3. → ✓

STOP-Funktion ⑪

Der Kochvorgang kann kurzzeitig durch die STOP-Funktion unterbrochen werden, z.B. wenn es an der Haustüre klingelt. Um den Kochvorgang mit den gleichen Kochstufen fortzusetzen, muss die STOP-Funktion aufgehoben werden. Ein evtl. eingestellter Timer wird angehalten und läuft danach weiter. Aus Sicherheitsgründen steht diese Funktion nur 10 Minuten zur Verfügung. Danach wird das Kochfeld ausgeschaltet.

1. Das Kochgeschirr steht auf den Kochzonen und die gewünschten Kochstufen sind eingestellt.
2. STOP-Taste ⑪ betätigen. Anstelle der gewählten Kochstufen, leuchtet das Pausenzeichen / auf.
3. Die Unterbrechung wird beendet, indem zuerst die STOP-Taste ⑪ betätigt wird und danach eine beliebige andere Taste (ausgenommen Ein-/Aus-Taste). Die Betätigung der zweiten Taste muss innerhalb von 10 Sekunden erfolgen, ansonsten schaltet das Kochfeld ab.

2 5 5 8


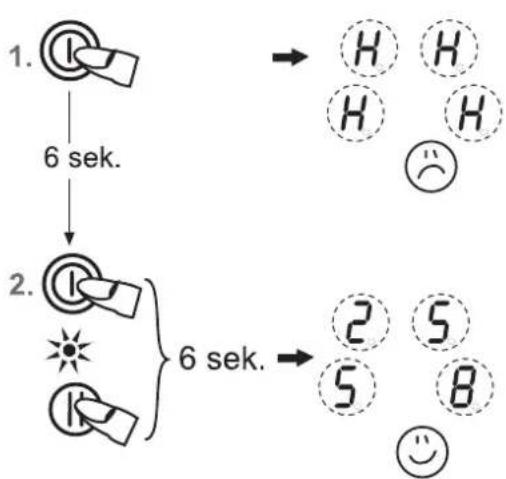

Recall-Funktion ⑪

(Wiederherstellungsfunktion)

Nach versehentlichem Ausschalten des Kochfeldes kann die letzte Einstellung wieder hergestellt werden.

Die Recall-Funktion funktioniert nur, wenn mindestens eine Kochzone eingeschaltet ist.

1. Das Kochfeld wurde versehentlich durch die Ein-/Aus-Taste ⓘ a u s g schaltet.
2. Innerhalb von 6 Sek. nach dem Ausschalten, die Ein-/Aus-Taste erneut betätigen. Die LED der Stop-Taste blinkt.
   Gleich anschließend die STOP-Taste ⑪ be t ä t i g e n . Die ursprünglichen Kochstufen sind wiederhergestellt. Der Kochvorgang wird fortgesetzt.

Wiederhergestellt werden:

• Kochstufen aller Kochzonen
• Minuten und Sekunden von programmierten kochstellenbezogenen Timern
• Ankochautomatik

Nicht wiederhergestellt werden:

- Zähler Betriebsdauerbegrenzung (es wird von 0 wieder losgezählt)

1.

2.

Die Kindersicherung soll verhindern, dass Kinder versehentlich oder absichtlich das Kochfeld einschalten. Dazu wird die Bedienung gesperrt.

Kindersicherung einschalten

1. Ein-/Aus-Taste ⓘ b e t ä t i g e n , u m
2. Gleich darauf die Kochstufen-Anzeige vorne rechts 8. u n d Kreiszuschaltungstaste © g e m e i n s a m g l
3. Anschließend die Kochstufen-Anzeige vorne rechts 8. b e t ä um die Kindersicherung zu aktivieren.
   In den Kochstufen-Anzeigen erscheint ein L für Child-Lock; die Bedienung ist gesperrt und das Kochfeld schaltet ab.

Kindersicherung ausschalten

1. Ein-/Aus-Taste ⓘ b e t ä t i g e n .

2. Gleich darauf die Kochstufen-Anzeige vorne rechts 8. u n d Kreiszuschaltungstaste © g e m e i n s a m g l

3. Anschließend die Kreiszuschaltungstaste Ⓞ be t ä t i g e r sicherung auszuschalten. Das L erlischt.

Kindersicherung nur für einen Kochvorgang aufheben

Voraussetzung: Die Kindersicherung ist nach Punkt 1-3 eingeschaltet.

- Ein-/Aus-Taste Ⓓ betätigen. - Gleich Kachstufen-Anzeige vorne rechts 8. u Kreis- di e zuschaltungstaste Ⓞ gemeinsam gleichzeitig betätigen. Die Bereitschaftspunkte blinken.

Jetzt kann vom Benutzer eine Kochzone eingeschaltet werden. Nach dem Ausschalten des Kochfeldes ist die Kindersicherung wieder aktiv (eingeschaltet).

Hinweis

Durch einen Netzausfall wird die aktivierte Kindersicherung nicht aufgehoben, d.h. sie bleibt erhalten.

Warmhaltefunktion U

Mit der Warmhaltefunktion U können fertige Speisen auf einer Kochzone warm gehalten werden. Die Kochzone wird mit geringer Leistung betrieben.

1. Kochgeschirr steht auf einer Kochzone und eine Kochstufe (z.B. 3) ist gewählt.

2. Durch Antippen oder Schieben des Fingers auf dem Sensorfeld die Kochstufe verringern. Bei U stoppen; die Warmhaltefunktion ist eingeschaltet.

3. Zum Ausschalten das Sensorfeld links betätigen.

Die Warmhaltefunktion steht 120 Minuten zur Verfügung, danach wird das Kochfeld ausgeschaltet.

88.

3. CL → 0- blinkt 0 → 05 blinkt

4. 05 → -5 blinkt 0 → 25 blinkt

Timer-Kontrollleuchte

Abschaltautomatik (Timer) [L]

Durch die Abschaltautomatik wird jede eingeschaltete Kochzone nach einer einstellbaren Zeit automatisch abgeschaltet. Es können Kochzeiten von 01 bis 99 Minuten eingestellt werden.

1. Das Kochfeld einschalten. Eine oder mehrere Kochzonen einschalten und gewünschte Kochstufen wählen.

2. Zum Auswählen einer Kochzone, die Kochstufen-Anzeige (als Taste) betätigen. Der Bereitschaftspunkt der gewählten Kochzone muss leuchten. In der Timer-Anzeige erscheint CL.

3. Gleich darauf die Timer-Anzeige (als Taste) [CL]	b	e	t	ä	t
Timer zu aktivieren.
Die rechte Stelle zeigt →
Zum Einstellen der Zeit das Sensorfeld ——	b		e		t
4. Die Timer-Anzeige (als Taste) [CL]	e	r	n	e	t
die linke Stelle zeigt.
Zum Einstellen der Zeit das Sensorfeld ——	b		e		t

Nach wenigen Sekunden wird die Eingabe übernommen, der Ablauf hat begonnen.

Nach Ablauf der Zeit wird die Kochzone ausgeschaltet. Es ertönt ein zeitlich begrenzter Signalton, der durch Betätigung einer beliebigen Taste (ausgenommen Ein-/Aus-Taste) abgeschaltet werden kann.

Hinweise

• Zur Programmierung der Abschaltautomatik für eine weitere Kochzone, die Schritte 2 bis 4 wiederholen.
• Zur Kontrolle der abgelaufenen Zeit (Abschaltautomatik) die Kochstufen-Anzeige (als Taste) betätigen. Der Anzeigewert kann abgelesen und verändert werden.
• Abschaltautomatik vorzeitig löschen: Die jeweilige Kochzone anwählen und die Zeit durch Betätigen der Timer-Anzeige (als Taste) löschen („0“).
• Wenn mehrere Kochzonen mit Abschaltautomatik programmiert sind, wird in der Timer-Anzeige stets die Kochzone mit der kürzesten Zeit angezeigt.

Kurzzeitwecker (Eier-Uhr)

1. Das Kochfeld einschalten.
2. Gleich darauf die Timer-Anzeige (als Taste) [CL]Timer zu aktivieren.Die rechte Stelle zeigt [IMAGE]Zum Einstellen der Zeit das Sensorfeld [IMAGE]	b	e	t	ä
	b	e		t

3. Die Timer-Anzeige (als Taste)	e	r	n	e	u
die linke Stelle zeigt
Zum Einstellen der Zeit das Sensorfeld					b
Nach wenigen Sekunden wird die Eingabe übernommen, der Ablauf hat begonnen.
Nach Ablauf der Zeit ertönt ein zeitlich begrenzter Signalton, der durch Betätigung einer beliebigen Taste (ausgenommen Ein-/Aus-Taste) abgeschaltet werden kann.

Hinweis:

• Der Kurzzeitwecker bleibt auch dann in Betrieb, wenn das Glaskeramik-Kochfeld ausgeschaltet ist. Zum Ändern der Zeit die Timer-Anzeige (als Taste) betätigen.
• Wird über die Ein-/Aus-Taste Ⓔ ausgeschaltet, schaltet sich auch der Kurzzeitwecker ab.

Bei der Ankochautomatik erfolgt das Ankochen mit Kochstufe 9. Nach einer bestimmten Zeit wird automatisch auf eine geringere Fortkochstufe (1 bis 8) zurückgeschaltet.

Bei Anwendung der Ankochautomatik muss lediglich die Fortkochstufe gewählt werden, mit der das Gargut weitergegart werden soll, weil die Elektronik selbständig zurückschaltet.

Die Ankochautomatik ist geeignet für Gerichte, die kalt aufgesetzt, mit hoher Leistung erhitzt und auf der Fortkochstufe nicht ständig beobachtet werden müssen (z.B. das Kochen von Suppenfleisch).

1. Das Kochfeld einschalten.
2. Zum Auswählen einer Kochzone, die Kochstufen-Anzeige (als Taste) betätigen. Der Bereitschaftspunkt der gewählten Kochzone muss leuchten.
3. Das Sensorfeld rechts betätigen , um Kochstufe 9 direkt einzustellen.

Gleich anschließend erneut das Sensorfeld rechts Betätigen. Es erscheint das Symbol „A“.

1. Gleich anschließend auf dem Sensorfeld ←●— den aufgesetzten Finger nach links verschieben, um die Fortkochstufe 1 bis 8 einzustellen. Die Ankochautomatik ist damit aktiviert.

A und die gewählte Fortkochstufe blinken abwechselnd.

1. Die Ankochautomatik läuft programmgemäß ab. Nach einer bestimmten Zeit (siehe Tabelle) wird der Kochvorgang mit der Fortkochstufe fortgeführt. Das Symbol A erlischt.

Hinweise

• Während der Ankochautomatik kann Verringerung der Fortkochstufe schaltet die Ankochautomatik ab.
• Belässt man nach Aktivierung der A keine geringere Fortkochstufe, so wird die Ankochautomatik nach 10 Sek. automatisch ausgeschaltet und es bleibt Stufe 9 erhalten.

Zweikreiszuschaltung

(Nur Kochzonen mit mehreren Heizkreisen)

Die Zweikreiszuschaltung der jeweiligen Kochzone kann nur nach dem Einschalten der entsprechenden Kochzone erfolgen.

1. Gewünschte Kochstufe von 1-9 wählen.

2. Durch Betätigen der Kreiszuschaltungstaste ◎ d e n z w e ten. Die Kontroll-Leuchte leuchtet auf.

3. Durch erneutes Betätigen der Kreiszuschaltungstaste 📍 schaltet sich der äußere Heizkreis aus. Die Kontroll-Leuchte erlischt.

Hinweis

- Die manuell zugeschalteten Heizkreise werden automatisch abgewählt, wenn die Kochzone ausgeschaltet wird.

• Vor dem Reinigen das Koch lassen.
- Das Glaskeramikkochfeld da einem Dampfreinigungsgerät oder ähnlichem gereinigt werden!
- Beim Reinigen darauf Ein-/hte Aus-Taste gewischt wird. Damit wird ein versehentliches Einschalten vermieden!

Glaskeramik-Kochfeld

Wichtig! Verwenden Sie niemals aggressive Reinigung wie z.B. grobe Scheuermittel, kratzende Topfreiniger, Rost- und Fleckenentferner etc.

Reinigung nach Gebrauch

1. Reinigen Sie das gesamte Kochfeld immer dann, wenn es verschmutzt ist - am besten nach jedem Gebrauch. Benutzen Sie dazu ein feuchtes Tuch und ein wenig Handspülmittel. Danach reiben Sie das Kochfeld mit einem sauberen Tuch trocken, so dass keine Spülmittelrückstände auf der Oberfläche verbleiben.

Wöchentliche Pflege

1. Reinigen und pflegen Sie das gesamte Kochfeld einmal in der Woche gründlich mit handelsüblichen Glaskeramik-Reinigern. Beachten Sie unbedingt die Hinweise des jeweiligen Herstellers. Die Reinigungsmittel erzeugen beim Auftragen einen Schutzfilm, der wasser- und schmutzabweisend wirkt. Alle Verschmutzungen bleiben auf dem Film und lassen sich dann anschließend leichter entfernen. Danach mit einem sauberen Tuch die Fläche trockenreiben. Es dürfen keine Reinigungsmittelrückstände auf der Oberfläche verbleiben, weil sie beim Aufheizen aggressiv wirken und die Oberfläche verändern.

Spezielle Verschmutzungen

Starke Verschmutzungen und Flecken (Kalkflecken, perlmut- tartig glänzende Flecken) sind am besten zu beseitigen, wenn das Kochfeld noch handwarm ist. Bemützen Sie dazu handelsüb- liche Reinigungsmittel. Gehen Sie dabei so vor, wie unter Punkt 2 beschheben.

Übergekochte Speisen zuerst mit einem nassen Tuch aufweichen und anschließend die Schmutzreste mit einem speziellen Glasschaber für Glaskeramik-Kochfelder entfernen. Danach die Fläche wie unter Punkt 2 beschrieben reinigen.

smittel,

Eingebrannten Zucker und geschmolzenen Kunststoff entfernen Sie sofort - im noch heißen Zustand - mit einem Glasscha- ber. Danach die Fläche wie unter Punkt 2 beschrieben, reinigen.

Sandkörner, die eventuell beim Kartoffelschälen oder Salatputzen auf die Kochfläche fallen, können beim Verschieben von Töpfen Kratzer erzeugen. Achten Sie deshalb darauf, dass keine Sandkörner auf der Oberfläche verbleiben.

Farbige Veränderungen des Kochfeldes haben keinen Einfluss auf die Funktion und Stabilität der Glaskeramik. Es handelt sich dabei nicht um eine Beschädigung des Kochfeldes, sondern um nicht entfernte und daher eingebrannte Rückstände.

Glanzstellen entstehen durch Abrieb des Topfbodens, insbesondere bei Verwendung von Kochgeschirr mit Aluminiumböden oder durch ungeeignete Reinigungsmittel. Sie lassen sich nur mühsam mit handelsüblichen Reinigungsmitteln beseitigen. Eventuell die Reinigung mehrmals wiederholen. Durch die Verwendung aggressiver Reinigungsmittel und durch scheuernde Topfböden wird das Dekor mit der Zeit abgeschmirgelt und es entstehen dunkle Flecken.

Was tun bei Problemen?

Unqualifizierte Eingriffe und Reparaturen am Gerät sind gefährlich, weil Stromschlag- und Kurzschlussgefahr besteht. Sie sind zur Vermeidung von Körperschäden und Schäden am Gerät zu unterlassen. Deshalb solche Arbeiten nur von einem Elektrofachmann, wie z.B. einem Technischen Kundendienst, ausführen lassen.

Bitte beachten

Sollten an Ihrem Gerät Störungen auftreten, prüfen Sie bitte anhand dieser Gebrauchsanleitung, ob Sie die Ursachen nicht selber beheben können.

Nachfolgend finden Sie Tipps zur Behebung von Störungen.

Die Sicherungen lösen mehrfach aus?

Rufen Sie einen Technischen Kundendienst oder einen Elektroinstallateur!

Das Kochfeld lässt sich nicht einschalten?

• Hat die Sicherung der Hausinstallation (Sicherungskasten angesprochen? Die Kochfläche heißt nicht auf.
• Ist das Netzanschlusskabel • Krogensstädbeseffekt. Kundendier
• Ist die Kindersicherung einglensncehrärt eKtr, e üs. heine M ewir rkdr eain g zeigt? Funktionierenden äußeren Kreis auf keinen Fall weiterbetrei-
  • krogensbändbesemfekt. Kundendier

L

- Sind die Sensortasten durch LED Anzeige für Kochstufen bzw. Restwärmeanzeige hsigke oder einen metallischen Gegenstand teilweise bedeckt? Bitte leuchtet nicht oder nur teilweise.

Der Fehlercode U400 wird angezeigt?

Das Kochfeld ist falsch angeschlossen. Die Steuerung schaltet nach 1s ab und es ertönt ein Dauersignalton. Die richtige Netzspannung anschließen.

Es wird ein Fehlercode (ERxx oder Ex) angezeigt?

Es liegt ein technischer Defekt vor. Bitte den Kundendienst rufen.

Das Kochfeld bzw. die Kochzone ist plötzlich ausgeschaltet

• Haben Sie aus Versehen die E
- Sind die Sensortasten durch oder einen metallischen Gegenstand teilweise bedeckt? Es ertönt ein zeitlich begrenzter Signalton. Nach einigen Sekunden wird abgeschaltet. Bitte den Gegenstand von den Sensortasten entfernen.

- Hat die Sicherheitsabschaltung stufe wurde über eine bestimmte Zeit hinaus unverändert benutzt? Siehe Absatz „Betriebsdauerbegrenzung“.

Abschalten der Kochfläche nicht möglich.

- Elektronisches Bauteil ist def Sicherung ausschalten und Kundendienst rufen.

Die Kochfläche heizt nicht auf.

• glensncehræltt eKtr,eids.heine#Mewirrkdr eainf Funktionierenden äußeren Kreis auf keinen Fall weiterbetreiben. Sofort den Kundendienst rufen.

Das Kochfeld gibt Geräusche ab (Klick- bzw. Knackgeräusch) oder beim Einschalten der Kochfläche tritt ein Summen auf?

• Das ist technisch bedingt und keinen Einfluss.

- Sind die Sensortasten durch LED Anzeige für Kochstufen bzw. Restwärmeanzeige hsigke oder einen metallischen Gegenstand teilweise bedeckt? Bitte leuchtet nicht oder nur teilweise.

- LED - Anzeige defekt. Kundendi Verbrennungsgefahr, da Warnung vor Temperatur nicht gewährleistet ist.

Es wird der Fehlercode ER03 angezeigt und es ertönt ein zeitlich begrenzter Dauersignalton.

Es liegt eine Dauerbetätigung der Touch-Control Sensortasten durch übergekochte Speisen, Kochgeschirr oder andere Gegenstände vor.

Abhilfe: die Oberfläche reinigen oder den Gegenstand entfernen. Zum Löschen die gleiche Taste betätigen oder das Kochfeld aus- und einschalten.

Das Kochfeld hat Risse oder Brüche?

Bei Brüchen, Sprüngen, Rissen oder anderen Beschädigungen an der Glaskeramik besteht Stromschlaggefahr. Das Gerät sofort außer Betrieb setzen. Sofort die Haushalts-Sicherung ausschalten und den Kundendienst rufen.

Sicherheitshinweise für den Küchenmöbelmonteur

• Furniere, Kleber bzw. Ku Möbel müssen temperaturbeständig sein (>75°C). Sind die Furniere und Beläge nicht genügend temperaturbeständig, können sie sich verformen.
• Der Berührungsschutz muss durch den Einbau gewährleistet sein.
  • Die Verwendung von Wand auf der Arbeitsplatte hinter dem Kochfeld ist zulässig, sofern die Mindestabstände gemäß den Einbauskizzen eingehalten werden.
  • Die Mindestabstände der gemäß der Einbauskizze sind einzuhalten.
• Bei Einbau direkt neben heitsabstand von mindestens 50 mm einzuhalten. Die Seitenfläche des Hochschrankes muss mit wärmefestem Material verkleidet werden. Aus arbeitstechnischen Gründen sollte der Abstand jedoch mindestens 300 mm betragen.
• Der Abstand zwischen Ko mindestens so groß sein, wie in der Montageanleitung der Dunstabzugshaube vorgegeben ist.
• Die Verpackungsmaterialien (Plastikfolien, Styropor, Nägel, etc.) müssen aus der Reichweite von Kindern gebracht werden, da diese Teile mögliche Gefahrenquellen darstellen. Kleinteile könnten verschluckt werden und von Folien geht Erstickungsgefahr aus.
  unststoffbeläge der angrenzenden
  schlussleisten aus Massivholz
• Es muss verhindert werden, dass Flüssigkeiten zwischen Kochfeldrand und Arbeitsplatte oder zwischen Arbeitsplatte und Wand in evtl. darunter eingebaute Elektrogeräte eindringen können.
• Bei Einbau des Kochfeldes in ein mit einem keramischen oder ähnlichem Belag (Kacheln etc.) ist die evtl. an dem Kochfeld befindliche Dichtung zu entfernen und die Abdichtung der Kochfläche gegenüber der Arbeitsplatte durch plastische Dichtungsmaterialien (Kitt) vorzunehmen.
  Das Kochfeld auf keinen Fall mit Silikon einkleben! Ein feld und Dunstabzugshaube muss späterer zerstörungsfreier Ausbau des Kochfeldes ist dann nicht mehr möglich.

Einbau

Wichtige Hinweise

• Liegt das Kochfeld über ten, etc.), so muss ein Zwischenboden, im Mindestabstand von 20 mm zur Kochfeldunterseite eingebaut werden, sodass eine zufällige Berührung nicht möglich ist. Der Zwischenboden darf nur mit Werkzeugen entferntbar sein.
• Es ist dafür zu sorgen, dass wegen Brandgefahr keine feuergefährlichen, leicht entzündbaren oder durch Wärme verformbare Gegenstände direkt neben dem Kochfeld angeordnet bzw. gelegt werden.

Kochfelddichtung

Vor dem Einbau ist die beiliegende Kochfelddichtung lückenlos einzulegen.

urch den Einauge chlussleisten aus M

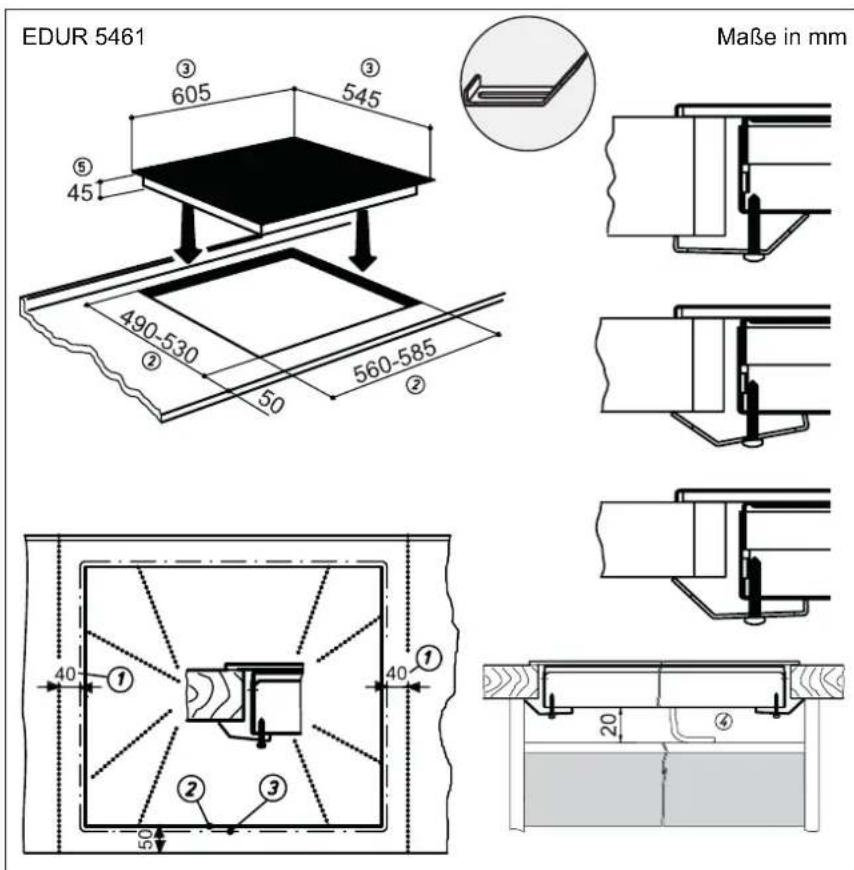

Arbeitsplattenausschnitt

Der Ausschnitt in der Arbeitsplatte sollte möglichst exakt mit einem guten, geraden Sägeblatt oder einer Oberfräse vorgenommen werden. Die Schnittflächen sollten danach versiegelt werden, damit keine Feuchtigkeit eindringen kann.

Der Kochfeldausschnitt wird entsprechend den Abbildungen angefertigt.

Die Glaskeramik-Kochfläche muss unbedingt eben und bündig aufliegen. Ein Verspannen kann zum Bruch der Glasplatte führen.

Die Dichtung der Kochfläche auf einwandfreien Sitz und lückenlose Auflage prüfen.

EDUR 5461 Maße in mm ③ 605 ③ 545 ⑤ 45 490-530 ② 50 560-585 ② 40 ① 40 ② ③ 50 20 ④

• Das Kochfeld einsetze!
• Von unten die Laschen den vorgesehenen Befestigungslöchern einsetzen, ausrichten und festziehen.
• Die Schrauben nur mit dreher von Hand anziehen; keinen Akku-schrauber verwenden.
- Auf die richtige Lage nen Arbeitsplatten achten.

Wichtig:

Durch schiefe Auflage oder Verspannen besteht beim Einbau des Glaskeramik-Kochfeldes Bruchgefahr!

① Mindestabstand zu benachbarten Wänden
② Ausschnittmaß
③ Kochfeldaussenmaß
④ Kabeldurchführung in Rückwand
⑤ Einbauhöhe

EDFX 5471 Maße in mm ③ 704 ③ 514 ⑤ 45 490 680 ② 50 ② 40 ① 40 ② ③ 20 ④

Einbau in bereits bestehende Abdeckungen aus Edelstahl

Notwendiges Werkzeug:

• Nippler, elektrische Schere eine drehzahlgeregelte Stichsage
• Metallsage, feines Blatt
• Abdeckband
• Tischlerwinkel mit Skala
• eventuell Kühlf lussigkeit

• Der Rahmen des Kochfeldes Abdeckung aufliegen daher den Ausschnitt mittig ausfuhren.
- Um Kratzer zu vermeiden, d band abdecken.
• Die Schnittkanten mit einem
• In jedem der vier Eckpunkte herzustellen.
• Markieren Sie genau die Po die Sie herstellen müssen.

- Sägen Sie händisch, falls zuführen. Die Linie soll nicht vollkommen durchtrennt werden, damit die Flache eben bleibt und sich nicht verformt.

- Schneiden oder sägen Sie vorganges darf die Edelstahlfläche keine Schlage erhalten, die von der Sage herrühren! Es ist schwer, Dellen auszumerzen.

- Nach dem die Ausschnittfläch entgraten und reinigen.

- Geben Sie die beigepackten trand, sodass ein Rahmen mit einer Stärke von mindestens 30 mm und maximal 50 mm gebildet wird.

- Unter dem Rahmen der Glas tung angebracht. Um eventuelle Unregelmassigkeiten auszugleichen, verwenden Sie Mastixfaden. Verwenden Sie kein Silikon, da dies im Falle eines späteren Ausbaus sehr schwierig zu entfernen ist! Mastix hält ebenso gut und kann ausserdem auch nach Jahren abgenommen werden!

• Die Kochfläche zentrisch ei komplett abgedeckt ist.

• Die Kochfläche von unten h

Elektrischer Anschluss

• Der elektrische Anschluss dar ten Fachmann vorgenommen werden!
• Die gesetzlichen Vorschriften und Prof Schneider eventuell ähnlichen Elektoversorgungsunternehmens müssen vollständig eingehalten werden.
- Bei Anschluss des Gerätes ist die es ermöglicht, das Gerät mit einer Kontakt-Öffnungsweite von mindestens 3 mm allpolig vom Netz zu trennen. Als geeignete Trennvorrichtung gelten LS-Schalter, Sicherungen und Schütze.
Bei Anschluss und Reparatur Gerät mit einer dieser Einrichtungen stromlos machen.
Büssstehalt für i auf hersse delsatangl Versagen der Zugentlastung erst nach den stromführenden Adern des Anschlusskabel auf Zug beans brucht wird. dem Abdeck
• Die überschüssige Kabellänge n unterhalb des Gerätes herausgezogen werden.
a Biistt ee ibneea Bhothernu nSgi ev, o a1s Q - 12 e mvmc der auf dem Typenschild übereinstimmt.
s Der vorständige Berührungsschutz Huss durch den Einbau 0,5 m sichergestellt sein.
e. s. Achtung: Falschanschluss kahn zur Zerstörung der Leistungselektronik führen.

vorsichtig. Während des Schneide Anschlusswerte

Netzspannung: 380-415V 3N\~, 50/60 Hz

Komponentennennspannung: 380-415V e entt r e n t w ü r d e, die Schnit tr ä r

Keine Anschlussleitung werkseitig vorhanden

- Zum Anschluss muss der Deckel Geräteunterseite gelöst werden, um an die Anschlussklemme zu gelangen. Nach dem Anschluss muss der Deckel wieder befestigt und die Anschlussleitung mit der Zugentlastungsschelle gesichert werden.

• Die Anschlussleitung muss mind entsprechen.

einsetzen sodass der Ausschnitt Anschlussmöglichkeiten:

er and den[H 380-415]ahmen sch
2~	3~
1 2 3 4 5 L1 L2 PE _400V	1 2 3 4 5 L1 L2 L3 PE _400V _400V

Montageanleitung

Anschlussleitung werkseitig vorhanden

• Das Kochfeld ist werkseitig mit einer temperature beständig Nach dem Einbau des Feldes und nach dem Anlegen der Versorgungszahlung (Netzeneblugs) erfolgt zuerst ein Selhet Test Anschlussleitung ausgestattet.
• Der Netzanschluss wird gemäßungsaberrung (Wechselklos) liegt. Zurst ein den Bestwert er, den Steuerung und es wird eine Serviceinformation für den Kändendienst angezeigt.
• Wichtige Zum Netzanschluss dürfen keine Garantände auf der
  Nach dem Einbau des Feldes und nach dem Anlegen der Versorgungsspannung (Netzanschluss) erfolgt zuerst ein Selbst-Test der Steuerung und es wird eine Serviceinformation für den Kündendienst angezeigt.

- Wenn die Netzanschlussleit und TouchControl Sensorlasten sein!

Technische Daten

Abmessungen KochfeldHöhe/ Breite/ Tiefe . . . . . . mmKochzonenvorne links . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14,5/ 1,2hinten links. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21;12/ 2,2vorne rechts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Heizkörpernennspannung 400VKochfeld gesamt. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6,4	45 x 605 x 545

Abmessungen Kochfeld
Höhe/ Breite/ Tiefe ..... mm	45 x 704 x 514
Kochzonen
vorne links .....∅ cm / kW	18/ 1,8
hinten links.....∅ cm / kW	18/ 1,8
hinten rechts .....∅ cm / kW	21;12/ 2,2
vorne rechts.....∅ cm / kW	14,5/ 1,2
Heizkörpernennspannung 400V
Kochfeld gesamt..... kW	7,0

Kundendienst

Bevor Sie den Kundendienst anrufen:

1. Versuchen Sie, die Störung selbst zu beheben (s. „Störung - Was tun?“)
2. Schalten Sie das Gerät aus und wieder ein, um festzustellen, ob die Störung erneut auftritt.

Falls die Störung nach den vorstehend beschriebenen Kontrollen weiter besteht oder erneut auftritt, rufen Sie bitte den Kundendienst an.

Geben Sie dabei stets an:

• eine kurze Fehlerbeschreibung.
• Gerät und Modellnummer;
• Servicenummer (d. h. die Zahl nach dem Wort SERVICE auf dem Typenschild) auf der Unterseite der Kochmulde oder im Blatt zur Produktbeschreibung. Die Servicenummer ist auch auf dem Garantieschein angegeben.
• Ihre vollständige Anschrift und Telefonnummer mit Vorwah

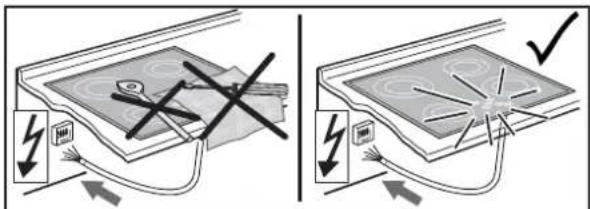

Inbetriebnahme

Wichtig: Zum Netzanschluss dürfen keine Gegenstände auf den TouchControl Sensorlasten sein!

Mit einem Schwamm und Spülwasser kurz über die Oberfläche des Kochfeldes wischen und anschließend trockenreiben.

SERVICE 0000 000 00000
