BEDIENUNGSANLEITUNG HND 312A-84S HOOVER

Sicherheitsvorschriften	Seite 4
Installation und Inbetriebnahme	Seite 5
Wasserenthärter	Seite 9
Einfüllen des Salzes	Seite 10
Oberkorb verstellen	Seite 11
Geschirr einordnen	Seite 12
Informationen für Normtests	Seite 14
Spülmittel einfüllen	Seite 15
Die verschiedenen Spülmittel	Seite 16
Klarspülmittel einfüllen	Seite 17
Filterreinigung	Seite 18
Praktische Hinweise	Seite 19
Wartung und Pflege	Seite 20

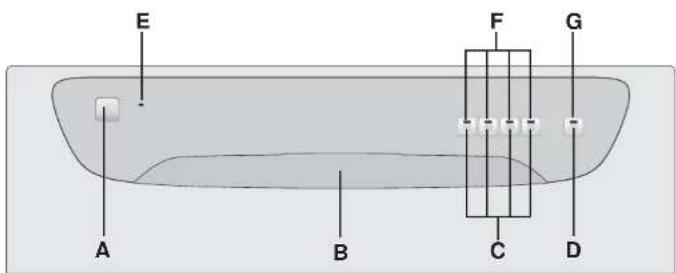

Beschreibung der Bedienelemente	Seite 21
Technische Daten	Seite 21
Programmwahl und Sonderfunktionen	Seite 22
Liste der Programme	Seite 24
Watercontrol	Seite 26
Fehlersuche	Seite 27

Abb. A

5 4 1 3 2 AI

Lesen Sie bitte die Anweisungen dieses Heftes aufmerksam durch. Es enthält wichtige Hinweise zur sicheren Installation, zur Bedienung, zur Pflege und zur optimalen Verwendung der Spülmaschine.

Bewahren Sie das Heft zu einer späteren Nutzung sorgfältig auf.

SICHERHEITSVORSCHRIFTEN

Für den Gebrauch eines jeden elektrischen Haushaltsgerätes müssen eine Reihe von elementaren Sicherheitsvorschriften beachtet werden.

Installation

■ Vergewissern Sie sich vor der Inbetriebnahme, dass die Aufstell- und Anschlussanweisungen bei der Installation befolgt wurden. Veränderungen in der Verkabelung oder im Anschluss dürfen nur vom Fachmann vorgenommen werden.
■ Vergewissern Sie sich, dass das Gerät das Netzkabel nicht einklemmt oder verknickt.
■ Elektrische Grossgeräte sollten möglichst nicht an Verlängerungen oder Mehrfachsteckdosen angeschlossen werden.
■ Falls das Netzkabel ersetzt werden sollte, wenden Sie sich bitte an den zuständigen Technischen Kundendienst.

Allgemeine Hinweise

■ Fassen Sie das Gerät möglichst nicht mit feuchten oder nassen Händen an.
■ Bitte nehmen Sie das Gerät aus Sicherheitsgründen möglichst nicht in Betrieb während Sie barfuß sind.
■ Den Netzstecker niemals am Kabel aus der Steckdose ziehen, sondern am Stecker selbst.
■ Setzen Sie Gerät keinen Witterungseinflüssen (Regen, Sonne usw.) aus.
■ Kinder können die Gefahren, die von Elektrogeräten ausgehen, nicht erkennen. Sorgen Sie dafür, dass sie nicht unbeaufsichtigt am Gerät herumspielen.
■ Das Wasser, das im Gerät stehen bleibt, ist zum Trinken nicht geeignet.
■ Die Tür sollte nach Be- und Entladen möglichst immer geschlossen gehalten werden, da ggf. Stolpergefahr etc. besteht.
■ Stützen Sie sich oder setzen Sie sich niemals auf die offene Tür, da das Gerät umkippen könnte.

! ACHTUNG!

Messer und sonstige scharfe Gegenstände sind mit der Spitze nach unten in den Besteckorb zu stellen oder in andere Bereiche der Geschirrkörbe liegend einzuordnen.

Täglicher Gebrauch

■ Dieses Gerät ist nur zum häuslichen Gebrauch bestimmt.
■ Die Spülmaschine ist zum Spülen von Küchengeräten und Geschirr vogesehen. Mit Benzin, Lack, Stahl- oder Eisenresten verschmutzte Gegenstände, sowie Werkzeuge, die mit ätzenden Chemikalien, Säuren oder alkalischen Substanzen in Berührung gekommen sind, gehören nicht in die Spülmaschine.
■ Ist in Ihrer Wohnung ein System zur Wasserenthärtung vorhanden, so brauchen Sie kein Salz in den Wasserenthärter der Spülmaschine zu geben.
■ Bessere Spülergebnisse beim Besteck erzielen Sie, wenn Sie das Besteck mit den Griffen nach unten in den Besteckkorb stellen.
■ Schalten Sie das Gerät im Falle von Störungen oder Fehlfunktionen aus, ziehen Sie den Netzstecker und schließen Sie die Wasserzufuhr. Unternehmen Sie nichts auf eigene Faust! Wenden Sie sich immer an den Kundendienst. Nur so können Sie sicher sein, dass Original-Austauschteile verwendet werden. Bitte beachten Sie diese Regeln sorgfältig, denn die Nichtbeachtung kann die Sicherheit des Gerätes beeinträchtigen.

Entsorgung

■ Dieses Gerät ist mit recyclebaren Materialien hergestellt und kann umweltfreundlich entsorgt werden.
■ Wenn das Gerät einmal ausgedient hat, entsorgen Sie es bitte ordnungsgemäß über Ihren Fachhändler oder die kommunalen Entsorgungseinrichtungen.

INSTALLATION

(Technische Anweisungen)

■ Vergessen Sie nicht, nach dem Auspacken die Höhe des Gerätes zu regulieren.
Die ordnungsgemäße Funktion des Gerätes ist von einem möglichst geraden Stand abhängig. Eventuelle Unebenheiten können über die Stellfüße ausgeglichen werden. Die Neigung des Gerätes sollte nicht mehr als 2 Grad betragen.
■ Sollte es erforderlich werden, das Gerät nach dem Auspacken manuell zu bewegen, greifen Sie für den Transport keinesfalls unter die Tür.
Gehen Sie vor, wie in der Abb. gezeigt:
Öffnen Sie die Tür einen Spalt und heben Sie das Gerät an, indem Sie unter den oberen Maschinenrand fassen.

NO

WICHTIG

Falls Sie das Gerät auf einen Teppich oder Teppichboden aufstellen, achten Sie darauf, dass die Lufteinlässe am Boden des Gerätes nicht verstopft werden.

Bitte stellen Sie sicher, dass der Netzstecker auch nach der Installation zugänglich ist.

Vorkontrollen

Das Gerät entspricht den Sicherheitsnormen. Es ist mit einem Schuko-Stecker mit Erdung versehen.

Bitte führen Sie unbedingt vor Inbetriebnahme des Gerätes folgende Kontrollen durch:

1. Prüfen Sie, ob die Steckdose wirksam geerdet ist.
2. Prüfen Sie, ob die Elektroinstallation einwandfrei ist und der Leistung des Gerätes entspricht.

ACHTUNG!

Bitte stellen Sie sicher, dass die Elektroinstallation ordnungsgemäß geerdet ist. Im Falle einer nicht vorhandenen bzw. unzureichenden Erdung kann es bei Anfassen der Metallteile des Gerätes zu gefährlichen Berührungsspannungen kommen.

Der Hersteller lehnt die Haftung für jegliche Schäden, die durch nicht ordnungsgemäße Erdung entstanden sind, ab.

Das Gerät entspricht den europäischen Richtlinien 89/336/ECC, 73/23/ECC und deren nachträglichen Änderungen.

Wasseranschluss

WICHTIG

Das Gerät muss an die Wasserversorgung mit neuen Schläuchen angeschlossen werden. Alte Schläuche dürfen nicht wiederverwendet werden.

■ Die Anordunung der Schläuche für den Zu- und Ablauf des Wassers kann wahlweise nach rechts oder links erfolgen.

WICHTIG

Der Geschirrspüler kann nach Bedarf sowohl an einem Kalt- als auch an einem Warmwasseranschluss angeschlossen werden. Die Temperatur des Warmwassers darf 60°C nicht überschreiten.

■ Der Wasserdruck muss zwischen 0,08 MPa und 0,8 MPa liegen. Sollte er unter dem angegebenen Mindestdruck liegen, bitten Sie einen Wasserinstallateur um Rat.
■ Am oberen Ende des Zulaufschlauches sollte ein Absperrhahn angebracht sein, damit die Maschine bei Nichtgebrauch vom Wassernetz getrennt werden kann (Abb. 1B).
■ Der Geschirrspüler wird mit einem Zulaufschlauch mit 3/4" Gewindering geliefert (Abb. 2).
■ Der Zulaufschlauch "A" muß auf den Wasserhahn "B" mit 3/4 Gewindering aufgeschraubt werden. Achten Sie darauf, dass das Gewinde fest angezogen wird.
■ Falls erforderlich, kann der Zulaufschlauch auf eine Länge von bis zu 2,50 Metern verlängert werden. Den entsprechenden Schlauch können Sie als Originalzubehör über den Kundendienst beziehen.
■ Falls das Zulaufwasser sehr kalkhaltig ist, empfehlen wir, beim Kundendienst einen zusätzlichen Filter Artikel 92260850 anzufordern. Der Filter "D" wird zwischen dem Absperrhahn "B" und dem Wasserschlauch "A" eingesetzt und zwar so, dass die Gummidichtung "C" dazwischen liegt (Abb. 3).

■ Wird das Gerät an einem neuen oder an einem seit längerer Zeit nicht mehr gebrauchten Wasseranschluss angeschlossen, so sollte das Wasser einige Minuten abfließen, bevor der Zulaufschlauch angeschlossen wird. Somit wird verhindert, daß Sand- oder Rostpartikeln den Wasserfilter verstopfen.

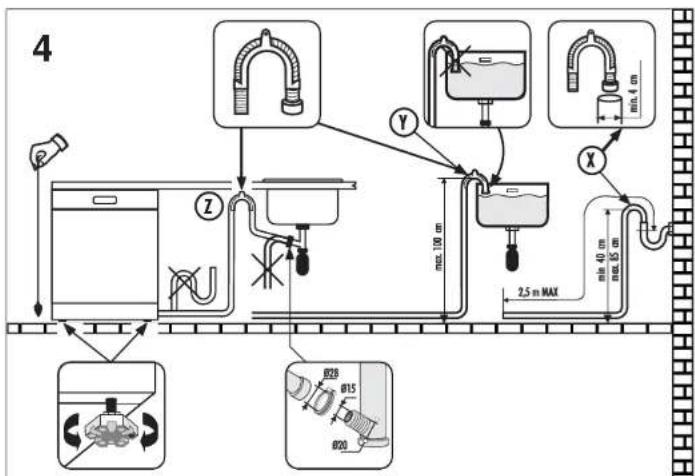

Anschluss an den Wasserablauf

■ Das Schlauchende in dem festen Ablauf befestigen. Der Schlauch darf nicht geknickt werden, damit der Wasserablauf nicht verhindert wird (Abb. 4).
■ Das Innendurchmesser des Ablaufrohres muß mindestens 4 cm betragen und bei einer Höhe von mindestens 40 cm liegen.
■ Es wird empfohlen, einen Siphon zu verwenden (Abb. 4 X).
■ Falls erforderlich kann der Ablaufschlauch bis zu 2,5 m verlängert werden, wobei die Höhe vom Boden mindestens 85 cm betragen muß. Der entsprechende Verlängerungsschlauch ist als Originalzubehör über den Kundendienst erhältlich.

■ Das gebogene Schlauchende kann auch am Spülbeckenrand eingehängt werden. Achten Sie darauf, dass der Schlauch nicht im Wasser getaucht wird, um einen Rücklauf des Wassers beim Spülen zu verhindern (Abb. 4 Y).
■ Soll das Gerät untergebaut werden, muss der Krümmer des Ablaufschlauches direkt unter der Arbeitsplatte an der höchstmögliche Stelle angebracht werden (Abb. 4 Z).
■ Überprüfen Sie bei der Installation, dass weder der Zu- noch der Ablaufschlauch geknickt sind.

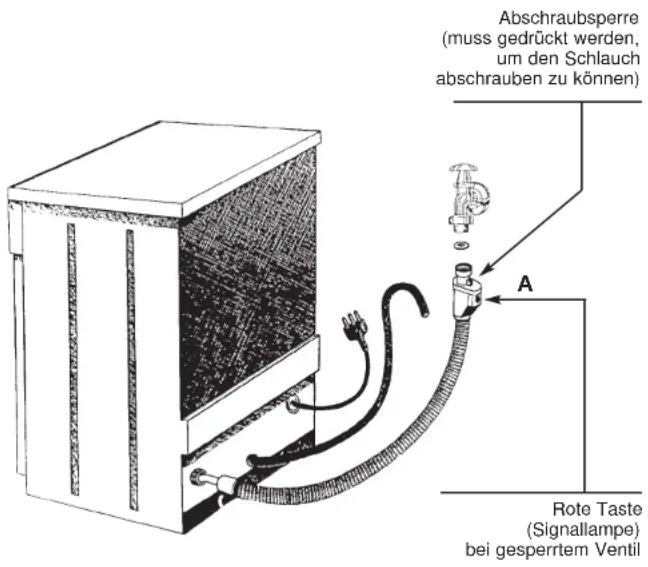

■ Für Geräte mit Waterblock erkundige Sie sich bitte bei Ihrem Kundendienst, da keine handelsübliche Verlängerung benutzt werden kann.

4 Y X 2.5 m MAX max 100 cm min 40 cm max 35 cm B28 B15 B20

GERÄT UNTERBAUEN

Beistellen

■ Der Geschirrspülautomat wird mit der Normhöhe - 85 cm hergestellt und kann daher an die modernen Küchenmöbel gleicher Höhe angebaut werden. Um das Gerät genau auszurichten, regulieren Sie die Stellfüße.
■ Die Abdeckplatte ist eine widerstandsfähige Arbeitsplatte aus Kunststoff. Sie ist hitzebeständig und kratzfest, fleckenabstoßend und leicht abwaschbar (Abb. 5).

Unterbauen

Die obere Arbeitsfläche des Geschirrspülers kann ganz abgenommen werden, wodurch sich die Höhe auf 82 cm reduziert (Abb. 7).

Lösen Sie die beiden hinteren Schrauben (Abb. 6a).

Gemäß den internationalen Normen kann der Spülautomat somit einwandfrei untergebaut werden.

WICHTIG Nachdem die Arbeitsplatte entfernt wurde, MUSSEN die Schrauben wieder an ihre Stelle eingeschraubt werden (Abb. 6b).

5 85

6 a b a b

7 820 820 600 190 40 598 556/573

Öffnen der Tür

Ziehen Sie die Griffmulde.

Sollte sich die Tür während des Spülvorganges öffnen oder geöffnet werden, unterbricht eine elektrische Sicherung automatisch alle Funktionen des Gerätes.

WICHTIG

Dennoch sollten Sie darauf achten, dass die Tür geschlossen bleibt, während der Geschirrspüler arbeitet.

Schließen der Tür

Schieben Sie zunächst die Geschirrkörbe ganz in die Maschine.

Versichern Sie sich, dass die Rotation der beiden Sprüharme nicht durch das Geschirrgut blockiert wird.

Schließen Sie danach die Tür, die Sie durch leichten Druck verriegeln können.

WASSERENTHÄRTER

Das Wasser enthält kalkhaltige Salze und Mineralien in je nach Wohngebieten unterschiedlich hoher Menge. Diese Substanzen setzen sich auf dem Geschirr ab und hinterlassen Flecken und weißliche Ablagerungen.

Je höher der Anteil dieser Salzverbindungen im Wasser ist, desto höher ist der Härtegrad des Wassers.

Ihr Gerät ist mit einer Wasserenthärtungsanlage ausgestattet, die unter Einsatz spezieller regenerierender Spülmaschinensalze "weiches", d.h. kalkfreies Wasser für jeden Spülgang liefert.

Auskunft über die Wasserhärte Ihres Wohngebietes erhalten Sie jederzeit bei Ihrem zuständigem Wasserwerk.

Enthärtereinstellung am Salzbehälter

Der Enthärter kann Wasser bis zu 90°fH (französische Härtegrade) bzw. 50°dH (deutsche Härtegrade) aufbereiten und lässt sich in 6 unterschiedlichen Stufen einstellen.

In der nachfolgenden Tabelle finden Sie die Enthärtereinstellungen entsprechend den verschiedenen Härtegraden des Wassers.

Stufe	Wasserhäerte		Verwendung von Regeneriersatz	Einstellung des Enhalters
	^a IH (franz. Härtegrade)	^b OH (deutsche Härtegrade)
0	0-5	0-3	NEIN	Leuchte 1
1	6-15	4-9	JA	Leuchte 1
2	16-30	10-16	JA	Leuchten 1, 2
^a 3	31-45	17-25	JA	Leuchten 1, 2, 3
4	46-60	26-33	JA	Leuchten 1, 2, 3, 4
5	61-90	34-50	JA	Leuchten 1, 2, 3, 4, 5

* Der Enthärter ist werksseitig auf der Stufe 3 eingestellt und damit den Bedürfnissen der meisten Haushalte entsprechend.

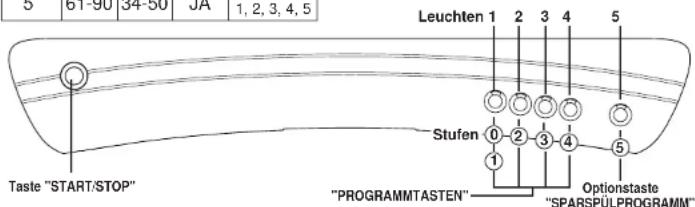

Regulieren Sie den Wasserenthärter je nach Härtestufe Ihres Wassers wie folgt:

WICHTIG Die Einstellungsprozedur muss IMMER bei ausgeschaltetem Gerät eingeleitet werden.

1. Bei ausgeschaltetem Gerät ÖFFNEN Sie die Tür.
2. Halten Sie die ERSTE und die DRITTE "PROGRAMMTASTE" (von links) gedrückt und drücken Sie gleichzeitig die Taste "START/STOP".
3. Lassen Sie alle Tasten wieder los, sobald einige der Anzeigen "PROGRAMMWAHL" aufleuchten und ein akustisches Signal ertönt.
4. Drücken Sie die "PROGRAMMTASTE", die der gewünschten Enthärterstufe entspricht (es leuchten so viele Anzeigen auf, wie es der gewählten Stufe entspricht). Für die Stufe 5 drücken Sie die Optionstaste "SPARSPÜLPROGRAMM".
5. Schalten Sie das Gerät durch Drücken der Taste "START/STOP" aus, damit die neue Einstellung gespeichert wird.

ACHTUNG!

Falls die Einstellung aus irgendwelchem Grund nicht abgeschlossen werden sollte, ist das Gerät mit der Taste „START/STOP“ auszuschalten und die Prozedur von Anfang an (ab Punkt 1) zu wiederholen.

5 61-50 34-50 5A 1,2,3,4,5 Leuchten 1 2 3 4 5 Stufen 0 1 2 3 4 5 Optionstaste "PROGRAMMTASTEN" "SPARSPÜLPROGRAMM" Taste "START/STOP"

EINFÜLLEN DES SALZES

■ Auf dem Geräteboden finden Sie die Öffnung für das Einfüllen des Regeneriersalzes.
■ Bitte verwenden Sie ausschließlich das speziell für Geschirrspüler angebotene Regeneriersalz. Andere Salze enthalten unlösliche Anteile, die mit der Zeit die Funktion des Wasserenthärters beeinträchtigen können.
■ Zum Einfüllen des Salzes drehen Sie den Verschluss des im Boden des Gerätes befindlichen Salzbehälters auf.
■ Während des Nachfüllens wird ein wenig Wasser überlaufen, füllen Sie weiter Salz nach, bis der Behälter wieder ganz aufgefüllt ist und vermischen Sie dabei das Gemisch mit einem Löffel. Im Anschluss an das Nachfüllen des Salzes müssen Salzreste vom Gewinde entfernt werden. Danach Verschlusskappe wieder zudrehen.
■ Sollten Sie das Gerät nach Einfüllen des Regeneriersalzes nicht unmittelbar benutzen, so empfehlen wir, das Gerät einmal im Vorspülprogramm laufen zu lassen, damit evtl. übergelaufene Salzlösung aus dem Gerät gespült wird. Der Behälter faßt ca. 1,5 – 1,8 kg Salz. Um das Gerät effizient zu nutzen, muss der Salzbehälter regelmäßig, je nach Einstellung der Enthärteranlage häufiger oder seltener, nachgefüllt werden.

WICHTIG

Nur bei der Installation des Gerätes muss nach dem vollständigen Auffüllen des Salzbehälters solange Wasser zugegeben werden, bis der Behälter überläuft.

Salz-Nachfüllanzeige

Dieses Gerät ist mit einer elektrischen Kontrollanzeige am Bedienfeld ausgestattet, welche aufleuchtet, wenn der Salzbehälter nachgefüllt werden muss.

WICHTIG

Weißliche Ablagerungen auf Ihrem Geschirr sind generell ein Zeichen für fehlendes Salz.

EINSTELLUNG DER HÖHE DES OBEREN GESCHIRRKORBES

Teller zwischen 27 cm und 31 cm Durchmesser werden in den unteren Geschirrkorb eingeordnet. Hierzu muss der Geschirrkorb folgendermaßen bis zur höchsten Position verstellt werden:

1. Drehen Sie die vorderen Stopper "A" nach außen;
2. Ziehen Sie den Geschirrkorb heraus und schieben Sie ihn in die oberste Position wieder ein;
3. Bringen Sie die Stopper wieder in die ursprüngliche Position zurück.

In dieser Einstellung kann der obere Korb nur mit Geschirr bis 20 cm Durchmesser beladen werden; die klappbaren Geschirrablagen können nicht nach oben geklappt werden.

EINORDNEN DES GESCHIRRS

Beladen des oberen Geschirrkorbes

• Die klappbaren Geschirrablagen des oberen Geschirrkorbes ermöglichen eine flexible Nutzung des Raumangebots. Waagerecht gestellt finden Tee- und Kaffeetassen, lange Messer und Schöpfkellen auf ihnen Platz. An den Rändern der Ablage können Kelchgläser eingehängt werden. Unterhalb der Ablage können Sie Gläser, Tassen, Untertassen und Desserttieller in den Geschirrkorb einordnen.
  ■ Stellen Sie die bewegliche Ablage senkrecht, so passen flache und tiefte Teller in den oberen Korb. Die letzteren sortieren Sie bitte immer so ein, dass sie mit den Innenseiten nach vorne zeigen. Achten Sie auch darauf, dass zwischen den Tellern immer soviel Platz bleibt, dass das Wasser die gesamte Fläche erreichen kann.
  ■ Um den Innenraum optimal zu nutzen, sortieren Sie die Teller nach Form und Durchmesser.
  ■ Sie können die Teller in nur einer Reihe (Abb. 1) oder auch in zwei Reihen (Abb. 2) einsortieren.
  ■ Größere Teller mit einem Durchmesser ab 270 mm sind leicht geneigt, mit der Innenseite nach vorne zeigend, in den Korb einzustellen.
  ■ Im oberen Geschirrkorb kann auch Spülgut wie Salatschüsseln und Plastikbehälter Platz finden. Sie sollten jedoch für einen sicheren Halt dieser Geschirrteile sorgen, damit sie nicht durch den Druck der Wasserstrahlen bewegt werden können.

■ Der obere Geschirrkorb bietet alle Eigenschaften, die zu einer möglichst flexiblen Nutzung erforderlich sind. Sie können ihn in zwei Reihen mit bis zu 24 Tellern bestücken, oder mit Gläsern in 5 Reihen mit bis zu 30 Stück je Spülgang oder natürlich auch mit gemischtem Spülgut.

Beladen des unteren Geschirrkorbes

■ Im unteren Korb können Sie Töpfe, Pfannen, Suppenschüsseln, Servierplatten, Salatschüsseln, Deckel, flache und tiefe Teller und Kellen unterbringen.
■ Stellen Sie das Besteck mit den Griffen nach unten in den dafür vorgesehenen Plastikbehälter, der dann in den unteren Geschirrkorb gestellt wird (Abb. 3). Achten Sie darauf, dass das Besteck die Rotation der Sprüharme nicht hindert.

WICHTIG

Der Unterkorb verfügt über einen Sicherheitsstop, der speziell im Fall der vollen Beladung dafür sorgt, dass der Korb nicht versehentlich aus der Führungsschiene gezogen wird. Zum Nachfüllen des Regeneriersalzes und zur Reinigung des Filters ist es notwendig, dass der Korb vollständig aus dem Gerät genommen wird.

1 A C E B D F

Die normale Befüllung der Geschirrkörbe ersehen Sie bitte aus den Abbildungen 1, 2 und 3.

Oberer Geschirrkorb (Abb. 1)

A = tiefe Teller
B = flache Teller
C = Dessertteller
D = Untertassen
E = Tassen
F = Gläser

2 A B G C D H F E F

Oberer Geschirrkorb (Abb. 2)

A = tiefe Teller
B = flache Teller
C = Dessertteller
D = Untertassen
E = Tassen
F = Kelchgläser
G = Gläser
H = Besteckkorb

3D F A G B E C

Unterer Geschirrkorb (Abb. 3)

A = mittlere Töpfe
B = große Töpfe
C = Pfannen
D = Deckel
E = Suppenschüsseln
F = Besteck
G = Bratpfannen, Kasserollen

Die richtige und rationelle Bestückung der Geschirrkörbe ist die Voraussetzung für ein optimales Spülergebnis.

Besteckkorb (Abb. 4)

Der Besteckorb besteht aus zwei trennbaren Teilen und bietet somit verschiedene Beladungsmöglichkeiten.

Die beiden Teile lassen sich durch entgegengesetztes Auseinanderschieben trennen.

Durch Ineinanderschieben der beiden Hälften wird der Besteckkorb wieder zusammengefügt.

INFORMATIONEN FÜR NORMTESTS

Normprogramm allgemein (Gemäß EN Norm 50242)

(siehe Programmtabelle)

1. Position oberer Geschirrkorb: unten
2. Normale Befüllung

3. Position des Klarspüler-Reglers: 6

4. Benötigte Menge Spülmittel:

5. 8 g für das Vorspülen

6. 22 g für das Spülprogramm.

Beladung von 12 Normgedecken gemäß (Norm EN 50242)

Das korrekte Anordnen des Geschirrs ersehen Sie bitte für den oberen Geschirrkorb aus der Abbildung 5, für den unteren Geschirrkorb aus der Abbildung 6, und für den Besteckkorb aus der Abbildung 7.

5 G C E B C C D F H A H

Oberer Geschirrkorb (Abb. 5)

A = 5 + 5 + 2 Gläser
B = 12 Untertassen
C = 4 + 4 + 4 Tassen
D = Kleine Schalen
E = Mittlere Schalen
F = Große Schalen
G = 1 + 1 Gabeln
H = 1 + 1 Servierlöfel
I = 3 + 3 + 3 + 3 Dessertlöffel
L = 3 + 3 + 3 + 3 Teelöffelchen

Unterer Geschirrkorb (Abb. 6)

M = 8 + 4 tiefe Teller

N = 11 + 1 flache Teller
Q = 12 Dessertteller
P = Servierplatten
Q = Besteck

Besteckkorb (Abb. 7)

Die beiden heruntergelassenen Halteklappen bieten Platz für jeweils 6 + 6 Messer (R); das restliche Besteck wird in die übrigen Fächer mit den Griffen nach unten so verteilt, daß nicht mehr als zwei gleiche Besteckteile in dasselbe Fach eingeordnet werden.

SPÜLMITTEL EINFÜLLEN

Das Spülmittel

WICHTIG

Spülmittel fürs Spülen mit der Hand eignen sich nicht für die Spülmaschine, da wichtige Bestandteile fehlen, die für beste Spülergebnisse notwendig sind.

Außerdem beeinträchtigen sie den korrekten Betrieb der Spülmaschine.

"CALGONIT" gewährleistet beste Spülergebnisse und ist überall im Handel erhältlich.

Spülmittel einfüllen

Der Spülmittelbehälter befindet sich im Türinneren (Abb. A "2"). Zum Offnen des Deckels reicht ein leichter Druck auf dem Verschlusshaken (A). Am Ende eines jeden Spülgangs bleibt der Deckel geöffnet und ist somit sofort wieder betriebsbereit.

ACHTUNG!

Beim Einordnen des Geschirrs im unteren Korb achten Sie unbedingt darauf, dass das Geschirr die Öffnung des Deckels oder die Einspülung des Spülmittels nicht beeinträchtigt!

Die Spülmitteldosis kann je nach Art und Verschmutzungsgrad des Geschirrs variieren. Empfohlen wird eine Menge zwischen 20 und 30 g Spülmittel, das in die Spülmittelkammer (B) für den Hauptspülgang eingefüllt wird.

Nach Einfüllen des Spülmittels in den Behälter bitte den Deckel schließen, indem Sie ihn zuerst zurück über die Öffnung schieben (1) und dann bis zum spürbaren Einrasten herunterdrücken (2).

Bitte beachten Sie auch die Dosierungsanweisungen des Spülmittelherstellers auf der Verpackung. Eine unzureichende Menge beeinträchtigt das Spülergebnis, und eine zu hohe Dosierung bedeutet nur Verschwendung - das Resultat wird dadurch nicht verbessert.

WICHTIG

Eine richtige Dosierung ist zudem ein wichtiger Beitrag zum Umweltschutz.

DIE VERSCHIEDENEN SPÜLMITTEL

Tabs

Spülmittel in Tablettenform von unterschiedlichen Herstellern lösen sich unterschiedlich schnell auf. Als Folge davon könnten manche Tabs bei den Kurzprogrammen ihre Reinigungswirkung eventuell nicht voll entfalten, da sie sich nicht vollständig aufgelöst haben. Wenn Sie Tabs bevorzugen, empfehlen wir, längere Programme einzustellen, damit gewährleistet wird, dass das Spülmittel vollständig verbraucht wird.

WICHTIG

Um gute Spülergebnisse zu erzielen, MÜSSEN Spülmittel-Tabs in den Spülmittelbehälter und NICHT direkt ins Geräteinnere gegeben werden.

Konzentrierte Spülmittel

Konzentrierte Spülmittel sind weniger alkalisch und enthalten natürliche Enzyme. Wenn Sie diese Spülmittel in den 50°C-Spülprogrammen verwenden, können Sie nicht nur einen Beitrag zur Reduzierung der Umweltbelastung leisten, sondern Sie schonen sowohl Ihr Geschirr als auch ihre Spülmaschine. Spülprogramme bei 50°C sind speziell für die Verwendung von konzentrierten Spülmitteln konzipiert, damit die Enzyme ihre volle Wirkung entfalten und die Verschmutzungen des Geschirrs vollständig auffösen können. Somit erreichen Sie schon bei einer niedrigeren Spültemperatur dieselben guten Ergebnisse wie mit den Spülprogrammen bei 65°C.

Kombispülmittel mit Klarspüler

Spülmittel, die auch den Klarspüler enthalten, müssen ebenfalls in den Spülmittelbehälter gegeben werden. Der Behälter für den Klarspüler muss in diesem Fall leer sein (falls er noch nicht leer sein sollte, regulieren Sie die Zugabe von Klarspüler auf die kleinste Stufe, bevor Sie das Kombispülmittel verwenden).

Kombispülmittel "3 in 1"

Wenn Sie Spülmittel benutzen, die den Einsatz von Klarspüler und/oder

Enthärtersalz überflüssig machen, achten Sie bitte unbedingt auf folgende Hinweise:

■ Lesen Sie die Gebrauchshinweise des Spülmittelherstellers sorgfältig durch und wenden Sie das Geschirrspülmittel genau so, wie dort angegeben ist;
■ Die Wirksamkeit von Geschirrspülmitteln, die auch den Einsatz von Maschinensalz überflüssig machen, hängt von der Wasserhärte ab. Bitte versichern Sie sich, dass die Wasserhärte Ihres Versorgungsnetzes im Wirkungsbereich des Spülmittels liegt.

Sollten Sie bei der Verwendung von dieser Art Spülmittel unzureichende Spülergebnisse erhalten, wenden Sie sich bitte an den Spülmittelherstellern.

Die Verwendung von Kompaktspülmitteln könnte folgende Folgen haben:

■ Bildung von Kalkablagerungen auf Geschirr und Geschirrspuler;
■ evtl. Verminderung der Spülergebnisse und/oder der Trockenwirkung.

WICHTIG

Bei Reklamationen, die direkt mit einer inkorrekten Verwendung dieser Spülmittel zusammenhängen, wird keine Garantieleistung gewährt.

Wir möchten daran erinnern, dass bei der Verwendung von Spülmitteln "3 in 1" die Salz- und die Klarspülernachfüllanzeige (nur für einige Modelle vorgesehen) überflüssig werden.

Falls Sie schlechte Spül- oder Trocknungsergebnisse verzeichnen sollten, empfehlen wir, zu den herkömmlichen Spülmitteln (Enthärtersalz, Klarspüler, Spülmittel in Pulverform) zurückzugreifen.

In diesem Fall sollten Sie:

■ die Salz- und Klarspülerbehälter erneut füllen,
■ ein normales Spülprogramm ohne Geschirr durchführen.

Wir weisen darauf hin, dass das Enthärtersystem nach der Rückkehr zu herkömmlichen Spülmitteln mit separatem Einsatz von Enthärtersalz einige Spülgänge benötigen wird, um wieder optimal zu funktionieren.

KLARSPÜLMITTEL EINFÜLLEN

Das Klarspülmittel

Das Klarspülmittel erleichtert die Trocknung des Geschirrs und vermeidet die Bildung von Flecken und matten Ablagerungen. Die benötigte Menge des Klarspülers wird beim letzten Spülen automatisch zugegeben, ein voller Behälter reicht für mehrere Male.

Klarspülmittel einfüllen

In der Innentür links vom Spülmittelbehälter befindet sich der Klarspülmittelbehälter (Abb. A "3"). Zur Öffnung der Einfüllöffnung drücken Sie bitte den Deckel an der markierten Stelle nach unten und ziehen gleichzeitig den Deckel nach oben. Benutzen Sie nur Klarspülmittel für Geschirrspülautomaten. Bitte kontrollieren Sie regelmäßig den Füllstand des Klarspülmittels durch das Sichtfenster (C) auf dem Verschlussdeckel um ein gleich bleibend perfektes Spülergebnis zu gewährleisten.

VOLL LEER

dunkel

hell

Klarspülmitteldosis 1 bis 6

Die Regulierungsscheibe (D) liegt unter dem Verichluss und kann mit Hilfe einer Münze gedreht werden. Die empfohlene Position ist 4. Der Kalkgehalt des Wassers kann zu Ablagerungen auf den Heizstäben führen und so das Trocknen beeinträchtigen. Wenn das Geschirr gestreift erscheinen sollte, so ist eine niedrigere Position zu wählen und wenn es Flecken oder weiße Spuren aufweist, so wähle man eine höhere Position.

Das Filtersystem (Abb. A "4") besteht aus: dem zentralen Filterkorb zum Auffangen von groben Teilchen;

der Siebplatte zum ständigen Filtern des Spülwassers;

dem Mikrofilter unterhalb der Siebplatte, der auch die kleinsten Schmutzpartikelchen auffängt und so eine optimale Spülung garantiert.

■ Um stets beste Spülergebnisse zu erzielen, ist es ratsam, das Filtersystem vor jeder Benutzung zu kontrollieren und zu reinigen.
■ Der Filtersatz läßt sich durch Drehen gegen den Uhrzeigersinn leicht herausziehen (Abb. 1).
■ Der zentrale Filterkorb ist herausnehmbar, um die Reinigung zu erleichtern (Abb. 2).
■ Ziehen Sie schließlich die Siebplatte aus der Bodenwanne heraus wie in der (Abb.3) ersichtlich. Spülen Sie alle Teile gründlich unter fließendem Wasser und reinigen Sie diese eventuell mit einer Bürste.
■ Dank des selbstreinigenden Mikrofilters ist die Wartung reduziert, und die Überprüfung der Filteranlage braucht nur alle 14 Tage vorgenommen zu werden. Trotzdem ist es anzuraten, nach jeder Benutzung zu kontrollieren, ob der zentrale Filtersatz und die Siebplatte nicht verstopft sind.

ACHTUNG!

Versichern Sie sich nach der Reinigung der Filter, dass sie untereinander richtig befestigt sind und dass die Siebplatte genau in der Bodenwanne eingesetzt ist. Achten Sie darauf, den Filtereinsatz im Uhrzelgersinn in die Siebplatte wieder sorgfältig einzuführen.

Ein ungenaues Einsetzen des Filtersatzes kann den Betrieb der Maschine beeinträchtigen.

WICHTIG

Benutzen Sie die Spülmaschine niemals ohne Filter.

Hinweise zur Optimierung der Spülergebnisse

■ Um optimale Spülresultate zu erhalten, sind erst die gröbsten Speisereste (z.B. Knochen, Gräten, Fleisch- oder Gemüsereste, Kaffeesatz, Obstschalen oder -keme, Zahnstocher, Zigarettenasche usw.) vom Geschirr zu entfernen, da sie sich sonst im Filter, im Wasserablauf oder in den Sprüharmen festsetzen und so zu einer Reduzierung der Reinigungsqualität führen können.
■ Das Geschirr braucht nicht vorgespült zu werden.
■ Durch starkes Braten oder angebrannte Speisereste stark verkrustete Töpfe und Pfannen sollten vor dem eigentlichen Spülvorgang vorgeweicht werden.
■ Töpfe und anderes Geschirr mit der Innenseite nach unten einordnen.
■ Vermeiden Sie das Aufeinanderstapeln und ordnen Sie das Geschirr möglichst in den dafür vorgesehenen Ladebereichen. Eine korrekte Beladung verbessert das Spülergebnis.
■ Kontrollieren Sie, ob sich nach dem Geschirreinfüllen die Sprüharme frei drehen lassen.
■ Töpfe und anderes großes Geschirr mit sehr hartnäckigen oder angebrannten Speiseresten erst mit Wasser und Spülmittel einweichen.
■ Beim Spülen von Silber ist folgendes zu beachten:
a) unmittelbar nach der Benutzung vorspülen, vor allem bei fetten Speiseresten (Majonnaise, Eier, Fisch usw.);
b) Silbergeschirr nicht mit Spülmittel beträufeln;
c) Kontakt mit anderen Metallen vermeiden.

Hinweise zum Sparen

■ Um zu sparen, sollte die Spülmaschine immer komplett befüllt werden, bevor gespült wird. Das Geschirr wird jeweils nach dem Essen in die Spülmaschine gefüllt, bis diese voll ist. Eventuell kann zwischen den Beladungen ein Vorspülprogramm durchgeführt werden, um die größten Speisereste einzuweichen und zu entfernen.
■ Bei nicht sehr verschmutztem Geschirr oder nicht voller Ladung wählen Sie das SPAR-PROGRAMM.

Spülmaschinenfestes Geschirr

■ Nicht alle Geschirrarten eignen sich zum Spülen in einer Spülmaschine. So dürfen z.B. Geschirrteile aus Kunststoff, Besteck mit Holz- oder Kunststoffgriffen, Töpfe mit Holzgriffen, Geschirr aus Aluminium, Bleikristall oder verbleitem Glas nur dann in die Maschine eingefüllt werden, wenn sie spülmaschinenfest sind.
■ Bei manchen Geschirrarten kann das Dekor nach häufigerem Gebrauch verblassen. Vergewissern Sie sich, dass das Dekor spülmaschinenfest ist, indem Sie erst ein Geschirrteil einige Male in der Maschine spülen und es dann mit den übrigen Teilen auf seine Farbechtheit vergleichen.
■ Spülen Sie Silberbesteck nicht zusammen mit Stahlbesteck, um eine chemische Reaktion der beiden Metalle zu vermeiden.

WICHTIG

Beim Kauf von neuem Geschirr vergewissem Sie sich immer, dass es spülmaschinenfest ist.

Nützliche Hinweise

■ Nach dem Programmende ist es empfehlenswert, erst den unteren Geschirrkorb herauszuziehen, damit keine Wassertropfen vom oberen zum unteren Korb herabtropfen.
■ Bleibt das Geschirr nach dem Spülen noch eine gewisse Zeit im Gerät, sollte die Tür einen Spalt geöffnet werden. Das Trockenergebnis wird so verbessert.

ÄUßERE REINIGUNG UND PFLEGE

■ Bitte benutzen Sie zur Reinigung des Gerätes von außen stets nur ein feuchtes Tuch und niemals Reinigungs- und Scheuermittel.
■ Der Innenbehälter bedarf keiner besonderen Reinigung.
■ Bitte reinigen Sie die Türdichtungen regelmäßig mit einem feuchten Tuch, um evtl. anhaftende Lebensmittelreste und Klarspülerrückstände zu entfernen.
■ Kalk oder Speisereste werden durch einen Spülgang im Feinprogramm entfernt, indem ein Glas Weinessig zugefügt wird.
■ Sollte das Geschirr trotz regelmäßiger Reinigung der Filter schlechte Spülergebnisse aufweisen, überprüfen Sie, dass die Sprüharme (Abb. A "5") nicht von Schmutzpartikeln verstopft sind.
Sollte dies der Fall sein, reinigen Sie die Sprüharme wie folgt:
1. Um den oberen Sprüharm abzunehmen, drehen Sie ihn bis zur Stop-Position, die durch einen Pfeil gekennzeichnet ist (Abb. 1b). Drücken Sie den Sprüharm nach oben und drehen Sie ihn gleichzeitig im Uhrzeigersinn (Abb. 1). Um den Sprüharm wieder zu montieren, wiederholen Sie den Vorgang, drehen Sie ihn dabei jedoch gegen den Uhrzeigersinn.
Der untere Sprüharm läßt sich durch einfaches Ziehen nach oben abnehmen (Abb. 2);
2. Spülen Sie die Sprüharme unter fließendem Wasser und befreien Sie diese von Speiseresten und sonstigen Rückständen;
3. Danach montieren Sie die beiden Sprüharme in das Gerät. Achten Sie beim oberen Sprüharm darauf, dass er bis zur Stop-Position gedreht wird und schrauben Sie ihn fest.
■ Die Spülkammer und Innentür ist ebenfalls aus Edelstahl. Sollten hieran Oxidationserscheinungen auftreten, so sind diese z.B. durch eisenhaltiges Wasser hervorgerufen.
■ Die Flecken sind mit handelsüblichen Edelstahl-Reinigern zu entfernen (keine Stahlwolle benutzen).

1 1b

LÄNGERE NICHTBENUTZUNG

Wenn die Spülmaschine längere Zeit unbenutzt bleiben soll, empfehlen wir das folgende Vorgehen:

1. Um Fettreste zu entfernen, ein Spülprogramm ohne Geschirr aber mit Spülmittel laufen lassen.
2. Stecker aus der Steckdose ziehen.
3. Wasserhahn schließen.
4. Klarspülmittelbehälter füllen.
5. Tür ein wenig öffnen
6. Halten Sie das Innengehäuse immer sauber.
7. Steht das Gerät in einem Raum mit Temperatur unter 0°C, so kann das Restwasser in den Schläuchen gefrieren. In diesem Fall sollte zuerst die Raumtemperatur erhöht und die Spülmaschine erst nach 24 Stunden in Betrieb gesetzt werden.

WICHTIG

Eine reibungslose Funktion kann nur bei genauer Einhaltung der Bedienungsanleitung und ordentlicher Wartung gewährleistet werden. Es kann keine Garantie für Defekte übernommen werden, die auf einer Nichtbeachtung der Anweisungen für Bedienung oder Wartung beruhen.

BESCHREIBUNG DER BEDIENELEMENTE

E Leuchtanzeige "SALZ EINFÜLLEN"
F Leuchtanzeigen "PROGRAMMWAHL"
G Leuchtanzeige "OPTIONSWAHL"

ABMESSUNGEN :
		mit Arbeitsplatte	ohne Arbeitsplatte
Höhe	cm	85	82
Tiefe	cm	60	57,3
Breite	cm	60	59,8
Tiefe bei geöffneter Tür	cm	120	117

TECHNISCHE DATEN :

Fassungsvermögen (EN 50242)

Fassungsvermögen mit gemischter Ladung (Töpfe und Teller)

Wasserdruck

Absicherung

Gesamtanschlusswert

Spannung

12 Maßgedecke
für max. 8 Personen
Min. 0,08 MPa - Max 0,8 MPa
(S. Matrikelschild)
(S. Matrikelschild)
(S. Matrikelschild)

PROGRAMMWAHL UND SONDERFUNKTIONEN

WICHTIG Ihr Geschirrspüler verfügt über eine äußerst nützliche Sonderfunktion:

Die Funktion "Empfohlenes Programm" (werksseitig voreingestellt und Ideal für den täglichen Gebrauch bei voller Ladung), um Ihnen eine leichtere und sicherere Programmwahl zu ermöglichen.

Programm einstellen

■ Öffnen Sie dir Tür und ordnen Sie das Geschirr ein.
■ Drücken Sie die Taste "START/STOP" ①.
■ Nachdem die Taste "START/STOP" gedrückt wurde, blinkt die Leuchtanzeige auf, die dem werksseitig "empfohlenen" Programm entspricht.
■ Falls erwünscht, drücken Sie die Optionstaste (die entsprechende Leuchtanzeige wird aufleuchten).

Die Option kann innerhalb der ERSTEN 2 Minuten nach Programmbeginn zu- oder abgeschaltet werden.

■ Wählen Sie das gewünschte Spülprogramm durch Drücken der entsprechenden Taste.
■ Wenn die Tür geschlossen wird, startet das Programm automatisch nach einem akustischen Signal.

BINNEN 2 Minuten nach Programmstart ist es möglich, ein anderes Programm einzustellen. Drücken Sie hierzu einfach die entsprechende Programmtaste.

WICHTIG Um das Programm "VORSPÜLEN" einzustellen, müssen Sie die Taste für das Programm „RAPID“ und die Option "SPARSPULPROGRAMM" gleichzeitig drücken.

Programm unterbrechen

Wir empfehlen, die Tür während des Programmablaufs, besonders in der zentralen Waschphase und beim letzten warmen Spülgang, nicht zu öffnen. Sollte das Gerät nach Programmstart jedoch geöffnet werden (z.B., um Geschirr hinzuzufügen), wird das Programm automatisch unterbrochen. Beim Schließen der Tür, und ohne irgendeine Taste drücken zu müssen, läuft das Programm weiter ab dem Punkt, an dem es unterbrochen wurde.

WICHTIG Sie können das laufende Programm auch unterbrechen, ohne die Tür zu öffnen. Drücken Sie hierfür die "START/STOP" Taste. Um das Programm wieder ab dem gleichen Punkt weiter laufen zu lassen, brauchen Sie nur die "START/STOP" Taste erneut zu drücken.

! ACHTUNG! Wenn die Tür während der laufenden Trocknungsphase geöffnet wird, ertönt ein akustisches Warnsignal.

Laufendes Programm ändern

Möchten Sie das laufende Programm löschen oder ändern, gehen Sie wie folgt vor:

■ Halten Sie die Taste des laufenden Programms (dessen Leuchtanzeige permanent leuchtet) mindestes 5 Sekunden gedrückt. Alle Programmanzeigen fangen an zu blinken (mit Ausnahme der Leuchtanzeige für das Programm "RAPID").
■ Das laufende Programm wird gelöscht und die Leuchtanzeige des werksseitig "empfohlenen" Programms fängt an zu blinken.
■ Jetzt können Sie ein neues Programm wählen.

WICHTIG Um das Programm "VORSPÜLEN" zu löschen, drücken Sie die Taste für das Programm "RAPID" und die Option "SPARSPÜLPROGRAMM" gleichzeitig.

! ACHTUNG! Bevor Sie ein neues Programm starten, versichern Sie sich, dass das Spülmittel nicht bereits eingespült wurde und füllen ggf. neues Spülmittel ein.

Bei einem eventuellen Stromausfalls behält der Geschirrspüler das laufende Programm gespeichert und fängt dann wieder dort an zu arbeiten, wo es unterbrochen wurde, sobald der Strom zurückgekehrt ist.

Programmende

Ein akustisches Signal ertönt fünf Sekunden lang (falls nicht ausgestellt) und wird drei Mal im 30. Sekunden-Takt wiederholt, um anzuzeigen, dass das Programm beendet ist. Die Leuchtanzeige des gewählten Programms (bzw. 2 Leuchtanzeigen für das Programm "VORSPÜLEN") fängt an zu blinken. Sie können nun das saubere Geschirr aus dem Gerät entnehmen und das Gerät durch Drücken der Taste "START/STOP" ausschalten, oder Geschirr einräumen und ein neues Spülprogramm einstellen.

Optionstaste

Taste "SPARSPÜLPROGRAMM" Um Ihren individuellen Bedürfnissen besser zu entsprechen, verfügt das Gerät, außer dem normalen Spülgang für die volle Beladung, auch über die so genannte Taste "SPARSPULPROGRAMM", die es ermöglicht, eine reduzierte Menge an Geschirn zu spülen, das zum Teil im Oberkorb und zum Teil im Unterkorb verteilt ist. Dank dieser Funktion reduziert das Gerät automatisch den Wasser- und Stromverbrauch, sowie die Dauer des Spülprogramms. Dosieren Sie das Spülmittel entsprechend mit einer geringeren Menge als für einen normal beladenen Spülgang.

Akustisches Signal für PROGRAMMENDE ausschalten

Um das akustische Signal am Programmende auszuschalten, gehen Sie wie folgt vor: ■ Bei ausgeschaltetem Gerät gleichzeitig die Taste "SPARSPÜLPROGRAMM" und die Taste "START/STOP" drücken. Lassen Sie die Tasten erst nach dem akustischen Signal wieder los.

■ Taste "SPARSPÜLPROGRAMM" noch einmal drücken: Die entsprechende Anzeige leuchtet nicht mehr permanent (Summer aktiv), sondern fängt stattdessen an zu blinken (Summer nicht aktiv).
■ Die Speicherung der Einstellung wird mit einem erneuten akustischen Signal quittiert.
■ Um das akustische Signal erneut zu aktivieren, gehen Sie wie oben beschrieben vor.

Störungsanzeige

Falls während des Programmablaufs eine Störung oder eine Fehlfunktion auftreten sollten, beginnt die Leuchtanzeige des gewählten Programms (bzw. 2 Leuchtanzeigen für das Programm "VORSPULEN") sehr schnell zu blinken, und es ertönt ein akustisches Signal. In diesem Fall schalten Sie das Gerät durch Drücken der "START/STOP" Taste ab. Stellen Sie sicher, dass der Wasserabsperrhahn geöffnet ist, dass der Ablaufschlauch nicht geknickt oder eingeklemmt ist, dass der Abfluss und die Filter nicht verstopft sind, und stellen Sie das Programm neu ein. Sollte die Störung wieder auftreten, rufen Sie den Kundendienst.

WICHTIG Dieser Geschirrspüler ist mit einem Überlaufschutz ausgestattet. Durch dieses Sicherheitssystem wird im Falle eines Defektes das überschüssige Wasser abgepumpt.

! ACHTUNG! Um ein ungewolltes Auslösen dieses Sicherheitsventils zu verhindern, sollte der Geschirrspüler während seines Betriebs nicht bewegt oder geneigt werden. Falls Sie einmal das Gerät verrücken müssen, achten Sie darauf, dass es außer Betrieb ist und in der Bodenwanne kein Wasser steht.

LISTE DER PROGRAMME

Programm	Beschreibung
65°C	UNIVERSAL (“EMPFOHLENES” Programm)Für normal verschmutzte Töpfe und Geschirr.
75°C	BACTIZERO Für alle Töpfe und stark verschmutztes Geschirr.
45°C	ECO Für normal verschmutzte Töpfe und Geschirr bei Verwendung von Spülmittel mit Enzymen.Das Programm entspricht den Normen EN 50242.
R29′50°C	RAPID 29′ Schnellprogramm, das direkt nach der Mahlzeit erfolgen kann. Geeignet für das Spülen von 4 bis 6 Gedecken.
	VORSPÜLEN Kurzer Vorspülgang, für Gedecke, die nach dem Frühstück oder Mittagessen in der Maschine bleiben, und erst später gespült werden sollen.

65°C	UNIVERSAL	("EMPFOHLENES" Programm)Für normal verschmutzte Töpfe und Geschirr.
75°C	BACTIZERO	Für alle Töpfe und stark verschmutztes Geschirr.
45°C	ECO	Für normal verschmutzte Töpfe und Geschirr bei Verwendung von Spülmittel mit Enzymen.Das Programm entspricht den Normen EN 50242.
R_29' 50°C	RAPID 29'	Schnellprogramm, das direkt nach der Mahlzeit erfolgen kann. Geeignet für das Spülen von 4 bis 6 Gedecken.
	VORSPÜLEN R_29' +1/250°C	Kurzer Vorspülgang, für Gedecke, die nach dem Frühstück oder Mittagessen in der Maschine bleiben, und erst später gespült werden sollen.

Arbeitsgänge

Programmabläufe

Durchschnittliche Programmover in Minuten

Zusatzfunktionen

Reinigungsmittel für Vorspülprogramm

Spülmittel

Filter- und Arbeitsplattenreinigung

Kontrolle des Klarspulervorrats

Kontrolle des Salzvorrats

Vorspülen (warm)

Vorspülen (kalt)

Hauptspülgang

Erstes Kaltspülen

Zweites Kaltspülen

Nachspülen (warm) mit Klarspüler

Kaffwasserangezuss (15°C) (Toleranz ±10%)

Taste SPAFSPÜPLPROGRAMM

●

●

●

●

65°C

○

95

JA

●

●

●

●

●

○

75°C

○

○

120

JA

●

●

●

●

●

45°C

140

JA

●●

●●

50°C

29

N.V.

●

○

5

N.V.

Spülen mit Vorspülen
Wenn Sie das BÄCTIZERO-Programm einstellen, fügen Sie zusätzlich ca. 20 g (entsprechend einem Esslöffel) Spülmittel direkt in die Spülmaschine hinzu.

N.V. = OPTION NICHT VERFÜGBAR

WATERCONTROL-SYSTEM

Der Wasserzulaufschlauch ist mit einem Wasserstop-System ausgestattet. Sollte der Innenschlauch durch natürliche Alterung schadhaft werden, so blockiert das System die Wasserzufuhr zum Gerät. Die Störung wird durch das Erscheinen einer roten Markierung im Fensterchen «A» angezeigt. In diesem Fall muss der Wasserhahn geschlossen und der Schlauch ersetzt werden. Sollte die Länge des Schlauches für den korrekten Anschuss nicht ausreichen, muss dieser mit einem anderen Schlauch mit geeigneter Länge ersetzt werden. Wenden Sie sich bitte hierfür an Ihren Werkskundendienst.

Abschraubsperre (muss gedrückt werden, um den Schlauch abschrauben zu können) A Rote Taste (Signallampe) bei gesperrtem Ventil

FF

FE

Kleine Störungen selbst beheben!

Sollte Ihr Geschirrspüler einmal nicht zu Ihrer Zufriedenheit arbeiten, kontrollieren Sie die folgenden Punkte, bevor Sie den Kundendienst rufen:

FEHLER GRUND FEHLER -BESEITIGUNG
1 - D I e Programme funktionieren nicht	Stecker nicht richtig in der Steckdose	Stecker in die Steckdose
	Ein/Aus-Taste nicht gedrückt	Ein/Aus-Taste betätigen
	Kein Strom vorhanden	Kontrolleren
	Sicherung defekt	Kontrolleren
	Tür nicht fest verschlossen	Tür schließen
2 - Es läuft kein Wasser ein	Siehe Gründe 1)	Kontrolleren
	Wasserhahn geschlossen	Wasserhahn öffnen
	Programmwähler nicht richtig eingestellt	Programmwähler genau einstellen
	Der Zulaufschlauch ist geknickt	Knicke beseitigen
	Der Filter des Zulaufschlauches ist verstopft	Filter reinigen
3 - Das Wasser läuft nicht ab	Filter verstopft oder verschmutzt	Filter säubern
	Ablaufschlauch geknickt	Knick oder Biegung aus dem Ablaufschlauch entfernen
	Die Verlängerung des Ablaufschlauches ist nicht ordnungsgemäß angebracht	Achten Sie auf einen korrekten Anschluss des Ablaufschlauches
	Keine Entlüftung des Ablaufanschlusses in der Wand	Wenden Sie sich an einen Fachmann
4 - W asser läuft ständig ein	Ablaufschlauch zu tief	Ablaufschlauch mindenstens 40 cm über dem Boden anbringen
5 - Man hört nicht, dass sich die Sprüharme drehen	Übermäßige Spülmittel-Zugabe	Weniger Spülmittel zugoben
	Ein Stück des Spülguts blockiert den Sprüharm	Kontrolleren
	Filterplatte oder Fliter stark verschmutzt	Filterplatte und Filter säubern
6 - Bei den elektronischen Geräten ohne Display: Eine oder mehrere LED blinken schnell.	Der Wasserhahn ist gesperrt	Schalten Sie das Gerät aus. Ölfnen Sie den Wasserhahn. Stellen Sie das Programm noch einmal ein.

27

27

27

27

FEHLER GRUND FEHLER -BESEITIGUNG
7 - Das Spülgut wird nur zum Teil gespült	Siehe Gründe 5)	Kontrollieren
	Das Geschirr ist zu dicht angeordnet	Geschirr richtig anordnen
	Das Ende des Ablaufschlauches liegt im Wasser	Der Ablaufschlauch darf nicht im Wasser liegen
	Spülmittel ist nicht richtig dosiert, verklumpt oder hart	Dosis erhöhen u. ggf. neues Spülmittel benutzen
	Der Deckel des Salzbehälters ist nicht richtig geschlossen	Deckel festschrauben
	Das gewählte Spülprogramm ist nicht angemessen	Wählen Sie ein intensiveres Programm
	Geschirr im unteren Korb ist nicht gespült	Taste 1/2 zurückdrücken
8 - W eiße Flecken auf dem Spülgut	Wasser besonders hart	Klarspüler kontrollieren bzw. regulieren
9 - Spülmittel wird nicht oder nicht vollständig eingezogen	Teller, Töpfe, Geschirr oder Bostock versporren die Öffnung des Dosiereinheit	Geschirr so im Gerät einordnen, dass die Öffnung des Spülmittelbehälters nicht versperrt ist
10 - Spülmittel wird nicht ganz eingespült	Spülmittel verklumpt oder feucht	Anderas oder trockenes Spülmittel verwenden (Spülmittel an einem trockenen Ort aufbewahren)
	Netzwasserdruck wegen Fremd-ablagerungen zu niedrig	Reinigen des im Zulaufschlauch vorhandenen Filters
11 - Geräusche während des Spülgangs	Das Geschirr klappert	Geschirr richtig anordnen
	Sprüharme klappern gegen das Geschirr	Geschirr richtig anordnen
12 - Geschirr wird nicht richtig trocken	Keine Lüftung	Tür am Ende des Spülgangs offen lassen, um die natürliche Trocknung zu fördem
	Klarspüler fehlt	Klarspüler nachfüllen/benutzen

N.B.: Sollte eine der genannten Störungen auftreten und das Gerät danach zunächst ein unzureichendes Spülergebnis aufweisen, so ist es notwendig, dass Sie das Geschirr vor einer erneuten Inbetriebnahme kurz per Hand vorspülen. Während des Trockervorgangs können sich Anschmutzungen so verhärten, dass diese auch in einem erneuten Spülgang evtl. nicht restlos entfernt werden können. Sollte die Fehifunktion weiterhin bestehen, so setzen Sie sich bitte mit dem Kundendienst in Verbindung. Bitte halten Sie hierzu die Matrikelnummer des Gerätes bereit, die Sie entweder oben auf der Tür oder oben in der Türöffnung auf der Typenplakette finden. Dies ermöglicht dem Kundendienst, Ihnen schnell und effektiv zu helfen.
Wir schließen die Haftung für alle evtl. Druckfehler aus.
Kleinere Änderungen und technische Weiterentwicklungen im Detail vorbehalten.

Wir schleßen die Haftung für alle evtl. Druckfehler aus. Kleinere Änderungen und technische Weiterentwicklungen im Detail vorbehalten.

Dieses Elektrohaushaltsgerät ist entsprechend der EU-Richtlinie 2002/96/CE über Elektro- und Elektronik-Algeräte (WEEF) gekennzeichnet. Bitte sorgen Sie dafür, dass das Gerät ordnungsgemäß entsorgt wird, damit mögliche negative Auswirkungen auf Umwelt und Gesundheit vermieden werden, die bei einer unsachgemäßen Entsorgung des Algerätes entstehen können.

Das Symbol auf dem Produkt bedautet, dass dieses Gerät nicht in den normalen Hausmüll gehört, sondern den jeweiligen kommunalen Rücknahmesystemen für Elektro- und Elektronik-Allgeräte übergeben werden muss. Die Entsorgung muss im Einklang mit den getienden Umwertrichtlinien für die Abfallentsorgung erfolgen. Für nähere Informationen über Entsorgung und Recycling dieses Produktes wenden Sie sich bitte an ihre kommunalen Einrichtungen (Umweltamt) oder an die Abfallentsorgungsgesellschaft Ihrer Stadt bzw. an Ihren Händler.

		199.123.123	902.100.150	0180 5 62.55.62
B/L	NL	A	GR	CH
0903 99.109	0900 99.99.109	0820.220.224	801.11.505050	0848 780.780

06.07 - 41020739 - www.graificestampair - Printed in Italy - Improve en laïle
