BEDIENUNGSANLEITUNG 1547 Roba
FÜR SPÄTERES NACHSCHLAGEN AUFBEWAHREN!
AUFBAUANLEITUNG
Türschutzgitter Art.-Nr. 1547
Besuchen Sie uns im Internet unter www.roba-kinderwelt.de! Falls Sie Fragen zu unseren Produkten haben, können Sie uns unter info@roba-kinderwelt.de eine e-mail schicken oder uns in unserem roba-Service Center unter der Telefonnummer (09562)9221-50 erreichen!
Bei Rückfragen zu diesem Artikel bitte die folgende Kenn-Nummer angeben: If you have any questions concerning this article please use this number:
77500-01.07
A 2×M3
B 1 x M3
C 1x
D 4x
E 4x
F 4x
G 4x
H 4×4×30
Aus spanntechn. Gründen sind die Profile schräg angeschweisst!
MONTAGE
- Spannbolzen D in die Bohrungen stecken. Vorher Spannmutter soweit wie möglich in Richtung Andruckplatten drehen.
- Türschutzgitter in den Türrahmen hineinstellen.
- Stecken Sie die Befestigungsteller E auf die Andruckplatten der Spannbolzen D.
- Durch beidseitiges Drehen der Spannmuttern der Spannbolzen D mit dem beigelegten Maulschlüssel wird das Türschutzgitter zwischen den Türrahmen eingeklemmt.
- Markieren Sie mit einem Bleistift die Position der Befestigungsteller E und demontieren Sie danach wieder das Türschutzgitter.
- Befestigen Sie nun die Befestigungsteller E entsprechend Ihren Gegebenheiten entweder mit doppelseitigen Klebeband F oder mit Dübel G (bei Wänden) und Schraube H. Diese Variante ist aus Sicherheitsgründen eher zu empfehlen. Achtung! Die beiliegenden Dübel sind nur für Massivwände geeignet, bei anderen Wänden bitte Spezialdübel verwenden.
- Setzen Sie das Türschutzgitter mit den Andruckplatten der Spannbolzen D in die Befestigungsteller E ein und drehen die Spannmuttern mit dem beigelegten Maulschlüssel fest. Beim Spannen der Spannbolzen auf gleiche Länge achten!
ÖFFNEN DER TÜR
Gitter in der Mitte anheben und dann in die gewünschte Richtung schwenken. Bei einem Öffnungswinkel über 90° arretiert die Tür. Tür ohne Anheben schließen.
SICHERHEITSHINWEISE
Das Kinderschutzgitter ist für Kinder bis zu einem Alter von 24 Monaten bestimmt.
Bei älteren Kindern besteht die Gefahr des Überklettern des Kinderschutzgitters.
Verwenden Sie deshalb das Kinderschutzgitter nicht mehr, wenn das Kind es überklettern kann.
WARNUNG: Die Position des Kinderschutzgitters ab der Treppe kann einen gegenteiligen Effekt auf die Gesundheit Ihres Kindes haben.
Bitte beachten Sie folgende Angaben:
- Wenn das Kinderschutzgitter am Treppenende verwendet wird, um das Kind am Herunterfallen von der Treppe zu hindern, darf es nicht unterhalb der Höhe der obersten Stufe angebracht werden;
- Wenn das Kinderschutzgitter am Fuß der Treppe eingesetzt wird, um das Kind am Heraufklettern der Treppe zu hindern, sollte es auf der niedrigsten Stufe angebracht werden.
WARNUNG: Eine fehlerhafte Montage oder Positionierung des Kinderschutzgitters kann gefährlich sein!
WARNUNG: Niemals ohne die Befestigungsteller verwenden!!!
WARNUNG: Dieses Kinderschutzgitter darf nicht quer zu Fenstern angebracht werden.
Es ist darauf zu achten, dass aus Sicherheitsgründen der Zwischenraum zwischen Türrahmen und Kinderschutzgitter maximal 65 mm beträgt.
WARNUNG: Kinderschutzgitter bei Beschädigung oder Verlust einzelner Teile nicht verwenden.
Zusatz- und Ersatzteile dürfen nur vom Hersteller oder Händler bezogen werden.
Kontrollieren Sie nach dem Einpassen der Kinderschutzgitters, dass es richtig fest und sicher ist.
Kontrollieren Sie das Kinderschutzgitter regelmäßig auf den allgemeinen Zustand, mit besonderem Augenmerk auf die Sicherheit der Befestigungen und die Betätigung der Verschlüsse.
Das Kinderschutzgitter entspricht EN 1930.
Art.-Nr. 1542

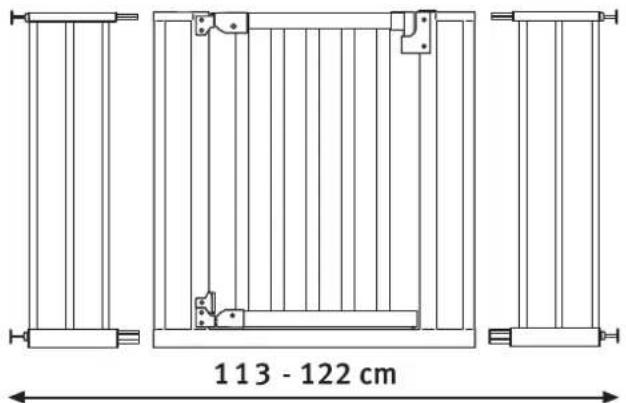

ÖFFNUNGSBREITEN MIT ANBAUTEILEN


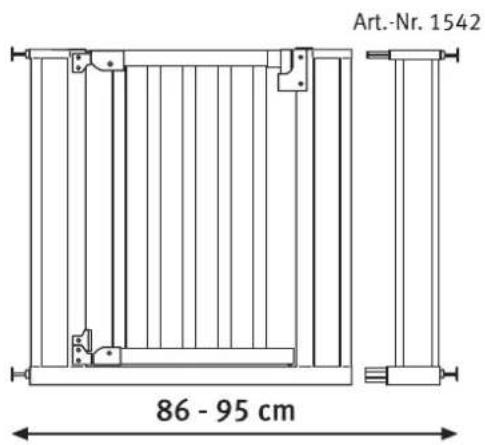

Art.-Nr. 1542 86 - 95 cm


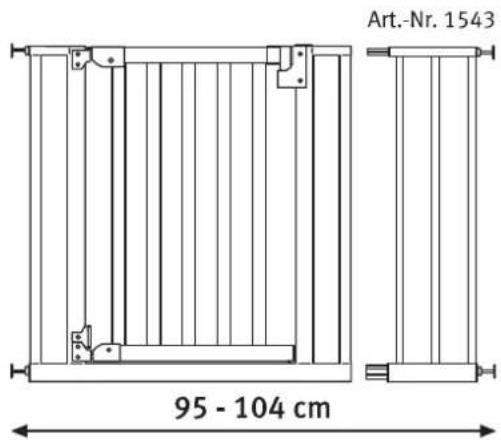

Art.-Nr. 1543 95 - 104 cmArt.-Nr. 1542


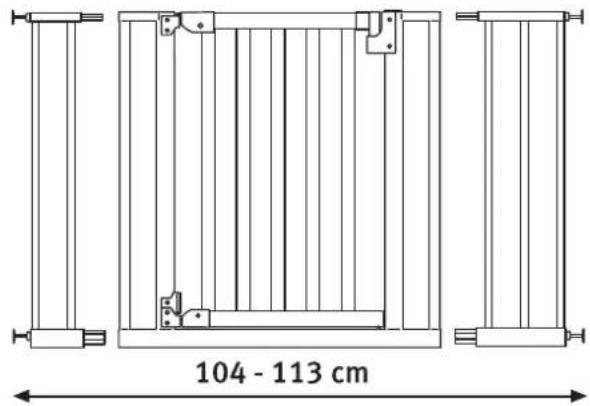

104 - 113 cmArt.-Nr. 1543
