Rapido 2.9 plus - Klimaanlage SUNTEC - Kostenlose Bedienungsanleitung

Produkttyp	Klimaanlage (mobil)
Modell	Rapido 2.9 plus
Marke	Suntec
Kühlleistung	2.9 kW
Energieeffizienzklasse	A
Stromversorgung	220–240 V, 50 Hz
Leistungsaufnahme (Kühlen)	1.0 kW
Kältemittel	R290
Luftdurchsatz	300 m³/h
Entfeuchtungsleistung	1.5 l/h
Schalldruckpegel (innen/außen)	45 dB(A) / 55 dB(A)
Abmessungen (B x H x T)	350 x 700 x 380 mm
Gewicht	25 kg
Abrohrdurchmesser	150 mm
Fernbedienung	Ja
Timer	24 Stunden
Schlafmodus	Ja
Luftfilter	Waschbar
Reinigung Filter	Alle 2 Wochen mit Wasser reinigen
Kondenswasserablauf	Automatisch über Ablaufschlauch
Sicherheit	Überhitzungsschutz, Kindersicherung

Häufig gestellte Fragen - Rapido 2.9 plus SUNTEC

Wie installiere ich die Klimaanlage richtig?

Stellen Sie das Gerät auf eine ebene Fläche in der Nähe eines Fensters. Montieren Sie den Abluftschlauch an das Fensterkit und führen Sie ihn nach draußen. Schließen Sie das Gerät an eine Steckdose an.

Kann ich die Klimaanlage ohne Abluftschlauch betreiben?

Nein, die Klimaanlage benötigt den Abluftschlauch, um warme Abluft nach außen zu leiten. Ohne Schlauch wird die Kühlleistung stark beeinträchtigt.

Wie reinige ich den Luftfilter?

Entfernen Sie den Luftfilter alle 2 Wochen und waschen Sie ihn mit lauwarmem Wasser. Lassen Sie ihn vollständig trocknen, bevor Sie ihn wieder einsetzen.

Warum läuft die Klimaanlage nicht?

Überprüfen Sie die Stromzufuhr und ob der Wassertank voll ist. Bei vollem Tank schaltet sich das Gerät automatisch ab. Leeren Sie den Tank.

Wie laut ist die Klimaanlage?

Der Schalldruckpegel liegt bei etwa 45 dB(A) im Innenbereich, was vergleichbar mit einem leisen Gespräch ist.

Kann ich die Klimaanlage nachts verwenden?

Ja, aktivieren Sie den Schlafmodus, um die Temperatur automatisch anzupassen und den Geräuschpegel zu reduzieren.

Welche Funktionen hat die Fernbedienung?

Die Fernbedienung ermöglicht das Einstellen von Temperatur, Lüftergeschwindigkeit, Timer, Schlafmodus und Betriebsart (Kühlen, Entfeuchten, Lüften).

Wie entleere ich den Kondenswassertank?

Bei eingebautem Ablaufschlauch wird das Wasser automatisch abgeleitet. Ohne Schlauch sammelt sich Wasser im Tank; leeren Sie diesen bei Bedarf über den Ablaufdeckel.

Was bedeutet die Fehlermeldung E4?

Der Fehlercode E4 weist auf eine vollständige Kondenswasserwanne hin. Leeren Sie den Tank und setzen Sie das Gerät zurück.

Wie kann ich die Kühlleistung verbessern?

Halten Sie Türen und Fenster geschlossen, reinigen Sie den Luftfilter regelmäßig und stellen Sie das Gerät nicht in der Nähe von Wärmequellen auf.

BEDIENUNGSANLEITUNG Rapido 2.9 plus SUNTEC

Vielen Dank, dass Sie sich für dieses mobile Klimagerät entschieden haben. Um Ihnen und Ihrer Familie alle Anforderungen des „Heimkomforts“ zu bieten, kann das Gerät innerhalb Ihres Hauses, Ihrer Ferienwohnung oder in Ihrem Büro in wenigen Minuten von einem Raum in den anderen befördert und installiert werden.

Es handelt sich um ein multifunktionales Gerät für den Raumluftaustausch sowie die Raumluftaufbereitung, welches Ihnen folgende Funktionen bietet: Kühlung, Entfeuchtung und ein separater Ventilatormodus.

Dieses Handbuch enthält nützliche Informationen, für die ordnungsgemäße Pflege und Wartung Ihres neuen Gerätes. Bitte nehmen Sie sich etwas Zeit und lesen Sie sorgfältig die Bedienungsanleitungen. Wenn das Gerät ordnungsgemäß gewartet wird, kann es über viele Jahre störungsfrei betrieben werden.

ELEKTRISCHE DATEN

1. Die gesamte Verdrahtung muss den lokalen und nationalen Vorschriften entsprechen und von einem qualifizierten Elektriker installiert werden. Bei Fragen in Bezug auf die nachfolgenden Anleitungen wenden Sie sich bitte an einen qualifizierten Elektriker.
2. Prüfen Sie die verfügbare Stromversorgung und lösen Sie Verdrahtungsprobleme vor Installation und Betrieb dieses Gerätes.
3. Zur Ihrer Sicherheit und zu Ihrem Schutz ist dieses Gerät über den Netzstecker geerdet, wenn dieser in eine passende Steckdose gesteckt wird. Wenn Sie sich nicht sicher sind, ob die Steckdosen in Ihrem Haus ordnungsgemäß geerdet sind, wenden Sie sich bitte an einen Elektriker. Verwenden Sie mit diesem Gerät keine Steckeradapter oder Mehrfachstecker. Wenn eine Verlängerung notwendig ist, bitte nur ein Verlängerungskabel verwenden (in den meisten Haushaltsgeschäften erhältlich).

Achtung!

Eine unsachgemäße Verwendung kann zu schweren Schäden am Gerät führen. Lesen Sie dieses Handbuch sorgfältig vor Betrieb des Gerätes.

Das Gehäuse bzw. das Bedienfeld darf nicht mit Wasser in Berührung kommen.

Decken Sie den Luftauslass während dem Gebrauch nicht ab.

Lassen Sie Kinder nicht mit den Bedienungselementen spielen oder Gegenstände in den Luftauslass fallen.

Platzieren Sie keine Gegenstände auf dem Gerät und lassen Sie keine Personen auf dem Gerät sitzen.

Schalten Sie das Gerät während der Reinigung stets aus und ziehen Sie den Netzstecker.

Versuchen Sie nicht, Teile des Gehäuses zu demontieren.

Ziehen Sie den Stecker aus der Steckdose, wenn das Gerät außer Betrieb ist.

Verwenden Sie nur die korrekte Stromversorgung AC 220V-240V/50Hz.

Betreiben Sie das Gerät nicht mit beschädigtem Stecker oder lockerer Steckdose.

Stellen Sie sicher, dass die Rückseite des Gerätes mindestens 10 cm von der Wand entfernt steht.

Stellen Sie das Gerät nicht vor Vorhänge, wenn diese gegen den hinteren

Lufteinlass fallen.

WARNUNG

Wenn das Stromkabel dieses Gerätes beschädigt ist, muss es durch den Hersteller, Kundendienstvertreter oder Fachpersonal ausgetauscht werden, um Gefährdungen zu vermeiden.

BAUTEILE

1. Bedienfeld
2. Luft Deflektor
3. Frontabdeckung
4. Griffloch
5. Fußrollen
6. Siebfilter
7. Lufteinlass(Verdampfer)
8. Luftauslass (Wärmetauscher)
9. Lufteinlass (Kondensator)
10. Wasserabfluss
11. Netzkabel

1. Warnlicht

Kondenswasser könnte sich im Gerät sammeln. Wenn der eingebaute Tank voll ist, scheint die Kontrolllampe und das Gerät arbeitet nicht bis das Wasser wieder abgelaufen ist.

2. Hauptschalter

Mit dem Hauptschalter wird das Gerät an- und ausgeschaltet.

3. Modussteuerung

Die Modussteuerung hat drei Einstellungen: Kühlung, Lufttrocknung und Ventilator.

Die Einstellungen werden durch den Knopf zur Modussteuerung gesetzt. Ein Licht zeigt an welche Einstellung momentan aktiv ist.

Kühlmodus

Bei angewähltem Kühlmodus scheint die Kontrollleuchte grün. Im Kühlmodus wird die Luft gekühlt und heiße Luft gelangt als Abluft nach draußen. Passen Sie die Lufttemperatur an Ihr gewünschtes Komfortlevel an.

BEMERKUNG: Die Luftaustauschschläuche müssen im Kühlmodus nach außerhalb des Raumes lüften.

Modus zur Lufttrocknung

Wenn der Modus zur Lufttrocknung angewählt ist, leuchtet die Kontrolllampe orange. Luft wird beim Durchströmen des Geräts getrocknet, ohne vollständig im Kühlmodus zu arbeiten. Der Ventilator arbeitet mittelschnell. Bei 26° C Raumtemperatur kann die Ventilatorgeschwindigkeit eingestellt werden, sonst ist die Geschwindigkeit des Ventilators auf „niedrig“ festgelegt.

Ventilatormodus

Im Ventilatormodus scheint die Kontrollleuchte gelb. Luft wird ungekühlt durch den Raum zirkuliert.

BEMERKUNG: Das Gerät muss im Ventilatormodus nicht belüftet werden.

4. Steuerung der Ventilatorgeschwindigkeit

Die Steuerung der Ventilatorgeschwindigkeit hat drei Einstellung: hoch, mittel und niedrig.

5. Zeitschaltuhr

Automatisches Ausschalten: Betätigen Sie die "timer" Taste während sich das Gerät im Ventilatormodus befindet und wählen Sie die Anzahl von Stunden aus, die das Gerät im Kühlmodus arbeiten soll bevor es sich automatisch ausschaltet. Automatisches Einschalten: Betätigen Sie die "timer" Taste bei ausgeschaltetem Gerät, um die Anzahl Stunden auszuwählen nach denen das Gerät sich automatisch in den Kühlmodus einschaltet.

7. Einstelltasten für Zeitschaltuhr/ Temperatur

• wird zur Einstellung der Zeitschaltuhr und des Thermostats genutzt
• die Voreinstellung auf der Anzeige ist die Zimmertemperatur
• Im Kühlmodus wird nach Drücken der Tasten "▲" oder "▼" die eingestellte Temperatur angezeigt und kann reguliert werden. Nach 15 Sekunden schaltet die Anzeige (6) wieder zurück auf Zimmertemperatur. Die Temperatur kann nur im Kühlmodus reguliert werden. Die Zeitschaltuhr lässt sich zwischen 1 bis 12 Stunden einstellen. BEMERKUNG: Durch gleichzeitiges Drücken der Tasten "▲" / "▼" verändert die Anzeige (6) ihre Ausgabe zwischen Celsius und Fahrenheit.

NACH DEM AUSSCHALTEN DES KLIMATISIERUNGSGERÄTS MÜSSEN SIE 3 MINUTEN WARTEN BEVOR ES WIEDER EINGESCHALTET WERDEN KANN.

MONTAGE UND INSTALLATION

Schließen Sie die Abluftschlaucheinheit an die Rückseite des Gerätes an. Verlängern Sie den Schlauch auf die gewünschte Länge und leiten Sie die Ausblasdüse zur Entlüftung durch das Fenster nach draußen.

ABLUFTSCHLAUCHEINHEIT: MONTAGE UND INSTALLATION

A. Fensteradapter
B. Ausblasdüsenanschlussstück
C. Abluftschlauch
D. Adapter für Geräte- Rückseite

1. Verbinden Sie die Enden des Abluftschlauchs mit dem Ausblasdüsenanschlussstück und dem Adapter für Geräte- Rückseite, indem Sie diesen bis zum Anschlag gegen den Uhrzeigersinn drehen.
2. Verbinden Sie das Schlauchanschlussstück mit dem hinteren Geräteausgang. Dies erfolgt, indem Sie das Schlauchanschlussstück nach unten über die Ausblasöffnung des Gerätes schieben, wobei sicherzustellen ist, dass die Nasen am Schlauchanschlussstück in die Rillen auf dem Anschlussstück des Gerätes gleiten.
3. Verbinden Sie den Fensteradapter mit dem Ausblasdüsenanschlussstück.

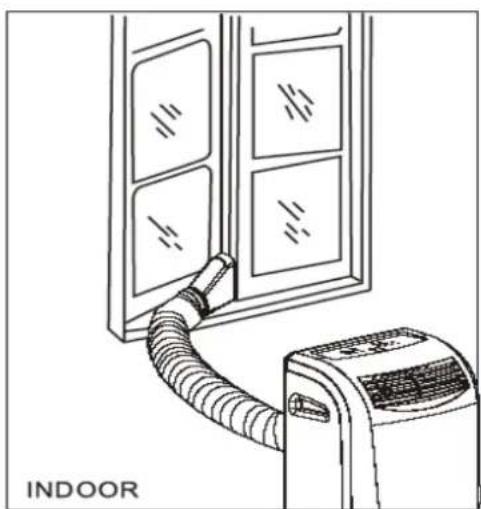

4. Ziehen Sie den Abluftschlauch auseinander und schließen Sie das Fenster soweit wie möglich, wobei Sie den Fensteradapter wie unten gezeigt festklemmen.

Regelmäßige Reinigung, Wartung sowie eine ordnungsgemäße Verwendung können nicht nur die Funktionen des Klimagerätes verbessern, sondern auch steigende, unnötige Kosten vermeiden.

Reinigen Sie den Filter regelmäßig. Beachten Sie die folgenden Punkte.
Reinigen Sie den Filter bei normalen Einsatzbedingungen mindestens alle zwei Wochen.	Vermeiden Sie, dass das Gerät direkter Sonneneinstrahlung durch ein Fenster ausgesetzt ist.
Wenn Sie das Gerät in besonders staubigen Bereichen einsetzen, prüfen und reinigen Sie den Filter jede Woche.	Sorgen Sie für ausreichende Lüftung um das Gerät.
Wenn das Sieb nicht sauber gehalten wird, kann dies zu einem erhöhten Stromverbrauch und einer verringerten Kühlleistung führen.	Vermeiden Sie das Öffnen von Türen und Fenster soweit wie möglich.
	Vermeiden Sie, dass sich überdurchschnittlich viele Personen im Raum aufhalten.

WARTUNG

Regelmäßige Reinigung und Wartung können die Funktionen des Klimagerätes verbessern und dies in einem optimalen Zustand halten. Bitten ziehen Sie unbedingt den Netzstecker, bevor Reinigungs-, Reparatur- oder Wartungsarbeiten an Ihrem Klimagerät durchgeführt werden.

Filterreinigung – Einmal wöchentlich prüfen	Wartung am Saisonende
Verwenden Sie handwarmes Wasser und ein sehr mildes Reinigungsmittel, wenn Sie den Filter auswaschen. Mit sauberem, kaltem Wasser abspülen.	Entfernen Sie den Wasserablassstopfen, der sich im hinteren, unteren Bereich des Klimagerätes befindet. Stecken Sie den Stopfen wieder ein, nachdem das Kondenswasser aus dem Wasserbehälter abgelassen wurde.
Verwenden Sie einen Sauger oder eine Bürste, um Staub aus dem Filter zu entfernen.	Schalten Sie eine Zeit lang den Ventilator ein, um das Innere des Klimagerätes zu trocknen.
Wartung der Frontabdeckung und des Gehäuses.	Bitte ziehen Sie den Netzstecker und verstauen Sie diesen auf der Rückseite des Klimageräts, wenn dieses über einen längeren Zeitraum nicht verwendet wird.
Verwenden Sie für die Reinigung des Gerätes keine Chemikalien oder Lösungsmittel.	Decken Sie das Klimagerät vor der Einlagerung ab.
Verwenden Sie für die Reinigung ein feuchtes Tuch. Für hartnäckige Flecken können Sie ein mildes Reinigungsmittel verwenden.

Die meisten Fehlfunktionen sind geringfügig, und werden durch Probleme verursacht, die leicht zu lösen sind; bevor Sie den Kundendienst rufen, führen Sie bitte zunächst eine Prüfung mithilfe der nachfolgenden Tabelle durch.

STÖRUNG	URSACHEN	LÖSUNGEN
Klimagerät funktioniert nicht.	Stromausfall.Der Stecker wurde nicht ordnungsgemäß eingesteckt.Die Anzeige „Behälter voll“ leuchtet – Behälter ist voll.	Warten Sie, bis wieder Strom da ist. Stecken Sie den Stecker nochmals ein.Lassen Sie das Wasser ab.
Klimagerät schaltet sich plötzlich während des Betriebs aus .	Die Innenraumtemperatur hat die eingestellte Temperatur erreicht.Die eingestellte Zeit ist abgelaufen.Die Anzeige „Behälter voll“ leuchtet – Behälter ist voll.	Stellen Sie die Temperatur neu ein.Stellen Sie die Zeit neu ein.Lassen Sie das Wasser ab.
Klimagerät läuft mit Unterbrechungen.	Fehlfunktion.Umgebungstemperatur ist zu hoch oder zu niedrig.Warmluftaustritt ist blockiert.	Wenden Sie sich an den Kundendienst.Prüfen Sie den Schlauch.
Klimagerät in Betrieb, Raum wird aber nicht gekühlt.	Fenster und Türen wurden aufgelassen.Im Raum befindet sich eine Wärmequelle oder es sind zu viele Personen darin.Filter ist zu stark verschmutzt.Temperatur ist zu hoch eingestellt.	Schließen Sie alle Fenster und Türen.Entfernen Sie alle Wärmequellen aus dem Raum.Reinigen Sie den Filter.Stellen Sie eine niedrigere Temperatur ein.
Kondenswasser läuft aus, wenn das Gerät versetzt wird.	Der Behälter ist fast voll.	Entfernen Sie den Wasserablassstopfen, der sich im hinteren, unteren Bereich des Klimagerätes befindet, lassen Sie das Wasser ab. Danach schaltet sich das Gerät automatisch wieder ein.

Die in der Tabelle genannten Zahlen dienen nur als Hilfestellung; durch den Einsatz in verschiedenen Ländern oder Regionen können sich Abweichungen ergeben. Die genannten Daten basieren auf dem üblichen Einsatz.

Modell	Einheit	RAPIDO 2.0	RAPIDO 2.3	RAPIDO 2.6/ RAPIDO 2.6 plus	RAPIDO 2.9 plus
Fernbedienung Ja / Nein Nein Nein Nein / Ja			Ja
Separate Entfeuchtungs-funktion	Ja / Nein	Ja Ja Ja Ja
Ventilatorgeschwindig-keitsstufen	#	3	3		3
Entfeuchtungs-kapazität **	L./Std.	1,4	1,6	1,8
Energieverbrauch	Watt	820	950	1200	1200
Stromversorgung	Volt/Hz	220-240V, 50Hz	220-240V, 50Hz	220-240V, 50Hz	220-240V, 50Hz
Strom	A	???	???	???	???
Maximaler Luftstrom	m3/Std.	300	300	320	320
Für Räume von... bis	m3	40-70	50-80	60-90	60-110
Abmessungen	(BxHxT)	435*795*395 mm	435*795*395 mm	435*795*395 mm	435*795*395 mm
Gewicht	kg	28	28	30	30
Kältemittel	Typ	R407C	R407C	R407C	R407C
Geräuschpegel	dB	50±3	50±3	50±3	50±3

„Elektromüll sollte nicht über den Hausmüll entsorgt werden. Bitte nutzen Sie die entsprechenden Recyclingmöglichkeiten. Bei Fragen zu Recyclingmöglichkeiten wenden Sie sich bitte an Ihre lokale Behörde.“
