Produkttyp	Multimedia Autoradio (1DIN)
Einbaugröße	1 DIN
Betriebsspannung	12 V DC
Ausgangsleistung	4 x 60 Watt (max.)
Lautsprecherimpedanz	4 - 8 Ohm
Frequenzbereich	20 Hz - 20 kHz
Display	Digitales Segmentdisplay, ca. 7,6 x 2,3 cm
FM-Frequenzbereich	87,5 - 108 MHz
Radiosender-Speicherplätze	18 (6 pro Band, FM1/FM2/FM3)
USB-Anschluss	Typ A, max. 128 GB, FAT32/exFAT
SD-Kartenslot	TF/SD, max. 128 GB, FAT32/exFAT
Bluetooth	Version 2.0 Class 2, A2DP, Freisprechprofil
AUX-Eingang	3,5 mm Klinkenbuchse
Beleuchtungsfarbe	7 Farben wählbar
Mikrofon	Integriert
Fernbedienung	IR-Fernbedienung mit CR2025 Batterie
Abmessungen (ca.)	178 x 50 x 160 mm (1DIN)
Gewicht (ca.)	0,5 kg
Unterstützte Audioformate	MP3 (inkl. ID3-Tags), WMA, WAV
Entsorgung	Elektroschrott, Batterien gemäß lokalen Vorschriften

Häufig gestellte Fragen - XM-RSU261BT Xomax

Wie kopple ich mein Smartphone mit dem Autoradio?

Aktivieren Sie Bluetooth auf Ihrem Telefon und suchen Sie nach neuen Geräten. Wählen Sie "BT MP3" aus. Geben Sie ggf. das Passwort "0000" ein.

Welche USB-Sticks werden unterstützt?

Es werden USB-Sticks bis 128 GB im FAT32- oder exFAT-Dateisystem unterstützt. Keine Festplatten oder Smartphones.

Wie stelle ich die Uhrzeit ein?

Drücken Sie kurz die CLK-Taste, dann halten Sie sie gedrückt. Drehen Sie den Drehknopf zur Einstellung von Stunden und Minuten. Bestätigen Sie mit erneutem Drücken der CLK-Taste.

Wie speichere ich Radiosender?

Stellen Sie den gewünschten Sender ein und halten Sie eine der Zifferntasten 1-6 für ca. 2 Sekunden gedrückt.

Warum funktioniert die Fernbedienung nicht mehr?

Überprüfen Sie die Batterie der Fernbedienung. Wechseln Sie die CR2025-Batterie, wenn die Reichweite nachlässt. Achten Sie darauf, dass der IR-Sensor am Gerät nicht verdeckt ist.

Kann ich Musik von meinem Smartphone über Bluetooth abspielen?

Ja, nach erfolgreicher Kopplung wechseln Sie in den Bluetooth-Modus und starten Sie die Musikwiedergabe auf Ihrem Smartphone. Die Steuerung erfolgt über das Radio.

Wie kann ich die Lautstärke anpassen?

Drehen Sie den Drehknopf im Uhrzeigersinn zur Erhöhung, gegen den Uhrzeigersinn zur Verringerung. Drücken Sie den Knopf kurz, um in die Toneinstellungen zu gelangen.

Was bedeuten die Tasten MOD und BND/AMS?

Mit MOD schalten Sie zwischen den Modi (Radio, Bluetooth, USB, SD, AUX) um. BND/AMS wechselt das Frequenzband oder startet den automatischen Suchlauf.

Wie setze ich das Gerät auf Werkseinstellungen zurück?

Verwenden Sie einen spitzen Gegenstand (z.B. Büroklammer), um die Reset-Taste (RST) am Frontpanel zu drücken.

Warum habe ich keinen Radioempfang?

Überprüfen Sie die Antenne. Für passive Antennen ggf. eine leistungsstärkere verwenden; für aktive Antennen benötigen Sie eine Phantomeinspeisung.

BEDIENUNGSANLEITUNG XM-RSU261BT Xomax

Vielen Dank für Ihr Vertrauen, das Sie uns mit dem Kauf des Multimedia Autoradios XOMAX XM-RSU261BT erwiesen haben. Wir wünschen Ihnen viel Spaß mit Ihrem neuen XOMAX Autoradio.

Bitte lesen Sie sich diese Anleitung sorgfältig durch, bevor Sie das Gerät installieren und in Betrieb nehmen. Bewahren Sie diese Anleitung auf, damit Sie auch später bei Unklarheiten nachschlagen können.

Wir bemühen uns, unsere Online-Anleitungen regelmäßig zu aktualisieren. Sollte eine wichtige Information fehlen oder etwas unklar sein, schauen Sie auf unserer Webseite www.xomax.de/download nach einer aktuelleren Version der Bedienungsanleitung oder kontaktieren Sie unseren Kundenservice.

Hinweis: Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten.

Wir legen großen Wert auf die Umwelt. Um sie zu schützen und sauber zu halten, werden bei uns keine auf Papier gedruckten Bedienungsanleitungen mit den Geräten ausgeliefert.

Dafür stellen wir Ihnen Online-Handbücher auf unserer Webseite www.xomax.de zu Verfügung. Diese können Sie von mobilen Geräten aus verwenden oder bei Bedarf auch selbst ausdrucken.

Version der Anleitung

Version 1.0

Letztes Update 17.03.2017

Inhaltsverzeichnis

Sicherheitshinweise und Vorsichtsmaßnahmen 4

Einführung 6

Beschreibung 6

Spezifikationen......6

Packungsinhalt 7

Bedienelemente am Autoradio......8

Fernbedienung Knopffunktionen .....11

Installation 13

Installationshinweise....13

Vor der Installation ....13

Inbetriebnahme 15

Fernbedienung verwenden....15

Fernbedienung Batteriewechsel .....15

Gerät einschalten/ausschalten......16

USB-Medien anschließen......16

SD-Karte einschieben....16

Werkseinstellungen....16

Grundfunktionen 17

Modus Auswahl ......17

Lautstärke ....17

Einstellungen 17

Loudness Funktion......17

Preset Equalizer ....18

Uhrzeit einstellen....18

LED-Farbe einstellen ....18

Datenträger und Medien 18

Unterstützte Datenträger......18

Unterstützte Dateiformate .....18

Radiomodus 19

Radiomodus anschalten....19

Automatische Sendersuche ....19

Manuelle Sendersuche....19

Sender speichern....19

AMS Automatischer Suchlauf......19

Frequenzband umschalten .....19

Wiedergabemodus 20

Wiedergabe Modus aufrufen......20

Wiedergabe starten/Pause .....20

Titel vorwärts/zurück ......20

Vor- und Zurückspulen 20

Intro-Funktion....20

Wiedergabewiederholung....20

Zufallswiedergabe......20

10 Titel zurück-/vorspringen .....20

Ordner wechseln 20

ID3-Tag (Titel- und Interpret)......20

AUX-IN Audio Eingang 22

AUX-IN Anschluss....22

AUX-IN Modus starten....22

Bluetooth Verbindung 22

Freisprechfunktion 23

Allgemeines....23

Anruf entgegennehmen ....23

Anruf beenden 23

Anruf veranlassen....23

Bluetooth Musik 23

Allgemeines....23

Bluetooth Musik starten......23

Bluetooth Musik Steuerung .....23

Allgemeine Problemlösung 24

Entsorgungshinweise 26

Alt-Geräteentsorgung......26

Batterieentsorgung ......26

Sicherheitshinweise und Vorsichtsmaßnahmen

! Bedienung nur im Stand

Um Unfälle zu vermeiden, bedienen Sie das Gerät bitte niemals während der Fahrt. Halten Sie das Fahrzeug an einer sicheren Stelle, um das Gerät in Ruhe zu bedienen.

Installation

Lesen Sie die Installationsanleitung (im Lieferumfang enthalten) sorgfältig durch bevor Sie mit der Installation beginnen. Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

! Betriebslautstärke

Stellen Sie die Lautstärke immer auf ein Level ein, das Ihnen ermöglicht, Außengeräusche und insbesondere Warnsignale im Verkehr wahrzunehmen. Ein zu hoher Lautstärkepegel kann außerdem Gehörschäden verursachen.

! Reparatur des Gerätes

Öffnen Sie das Gerät nicht. Versuchen Sie nicht, das Gerät bei auftretenden Problemen eigenmächtig zu reparieren. Bei einer Öffnung besteht die Gefahr eines Stromschlages.

Benutzen Sie das Gerät nicht weiter, wenn ein Problem oder Defekt

auftritt. Überlassen Sie alle größeren Wartungs- und Instandsetzungsarbeiten einer qualifizierten Fachwerkstatt.

Bei einem beschädigten Gewährleistungssiegel droht Gewährleistungsverlust.

Stromversorgung

Verwenden Sie das Gerät ausschließlich an einem 12 Volt Bordnetz. Das Minus (-) muss an Masse (negativ) ange- schlossen sein.

Bei einer falsch angelegten Erdung besteht Brandgefahr. Lassen Sie sich im Zweifelsfall bei Ihrem Händler oder in einer Fachwerkstatt beraten.

Austausch von Sicherungen

Wenn Sie eine Sicherung ersetzen müssen, achten Sie genau darauf, dass die neue Sicherung die gleichen Eigenschaften (insbesondere die Amperezahl) aufweist, wie die alte Sicherung.

Überhitzung

Verdecken Sie keine Lüftungsöffnungen um Wärmeentwicklung und Hitzestau im Geräteinneren zu vermeiden. Ansonsten besteht Brandgefahr.

Betriebstemperatur

Lassen Sie Ihrem Gerät nach dem Auspacken genug Zeit, sich der Fahrzeugtemperatur der Umgebung anzupassen, bevor Sie es im Betrieb

nehmen.

Vergewissern Sie sich vor dem Einschalten des Gerätes, dass die Innentemperatur im Fahrzeug nicht unter 0°C oder über +40°C liegt.

Ist es zu kalt oder zu heiß im Fahrzeug, schalten Sie das Radio erst dann an, wenn die Innenraumtemperatur der Fahrgastzelle aufgewärmt oder abgekühlt ist.

Reinigung des Gerätes

Halten Sie das Gerät sauber und befreien Sie es regelmäßig von Staub. Reinigen Sie das Gerät mit einem weichen und trockenen Tuch.

Gröbere Verschmutzungen können mit einem feuchten Tuch abgewischt werden. Verwenden Sie dazu keine chemischen oder alkoholhaltigen Reinigungsmittel, denn diese könnten den Lack angreifen und beschädigen.

Feuchtigkeit

Um Feuergefahr und die Gefahr eines elektrischen Schlags zu vermeiden, setzen sie das Gerät weder Regen noch sonstiger Feuchtigkeit aus.

Einführung

Beschreibung

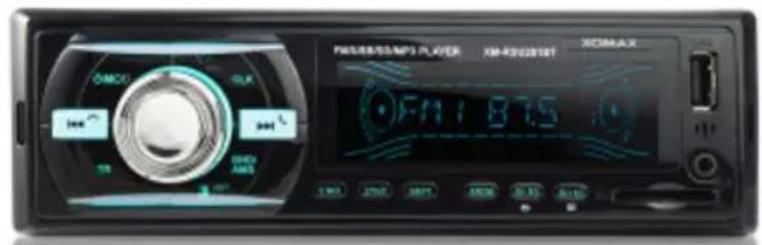

Das XOMAX XM-RSU261BT ist ein Multimedia Autoradio im 1DIN Einbauformat.

Ein Autoradio ist ein modernes Multimedia-Autoradio ohne CD-Laufwerk.

MP3-Musik und Hörbücher können von USB-Sticks und SD-Karten abgespielt werden.

Das XOMAX XM-RSU261BT besitzt einen SD-Kartenslot, einen USB-Anschluss, einen AUX-Audioeingang und die Möglichkeit, Musik über eine Bluetooth Verbindung vom Smartphone oder Handy zu hören.

Die Bluetooth Verbindung bietet zudem eine praktische Freisprechfunktion.

Spezifikationen

Allgemeine Daten

Betriebsspannung 12V DC

Beleuchtungsfarbe 7 Farben

Einbaugröße 1DIN

Audio

Ausgangsleistung 4 x 60 Watt

Ausgang .... für 4 Lautsprecher

Lautsprecher Impedanz 4 bis 8 Ohm

Frequenzbereich 20Hz - 20KHz

Display

Display Art ...... Digital Segment Display

Größe (BxH) ...... ca. 7,6 x 2,3cm

FM-Radioempfänger

Frequenzbereich 87.5 - 108 MHz

Speicherplätze 18 Radiosender

USB-Anschluss

Stecker Typ ...... Typ A, normal

Max. unterstützte Größe 128 GB

Dateisystem ...... exFAT, FAT32

SD-Kartenslot

Slot Typ TF, SD

Max. unterstützte Größe .... 128 GB

Dateisystem ...... exFAT, FAT32

Bluetooth

Version 2.0 Class 2

Frequenz 2.4GHz Spektrum

Umgebung

Betriebstemperaturbereich ..... 0°C \~ +40°C

Änderungen technischer Daten und des Designs aufgrund technisch bedingter Modelländerungen bleiben ohne vorherige Ankündigung vorbehalten. Irrtümer vorbehalten.

Packungsinhalt

1

2

Die Abbildungen sind beispielhaft. Sie können optisch vom Original abweichen.

① Autoradio
② Fernbedienung mit Batterie
③ Montageanleitung
④ 1DIN Einbaurahmen
⑤ ISO Kabel
⑥ Ausziehschlüssel

Bitte kontrollieren Sie das mitgelieferte Zubehör auf Vollständigkeit.

Hinweis: Der Packungsinhalt könnte aufgrund von Modellupdates und -anpassungen abweichen.

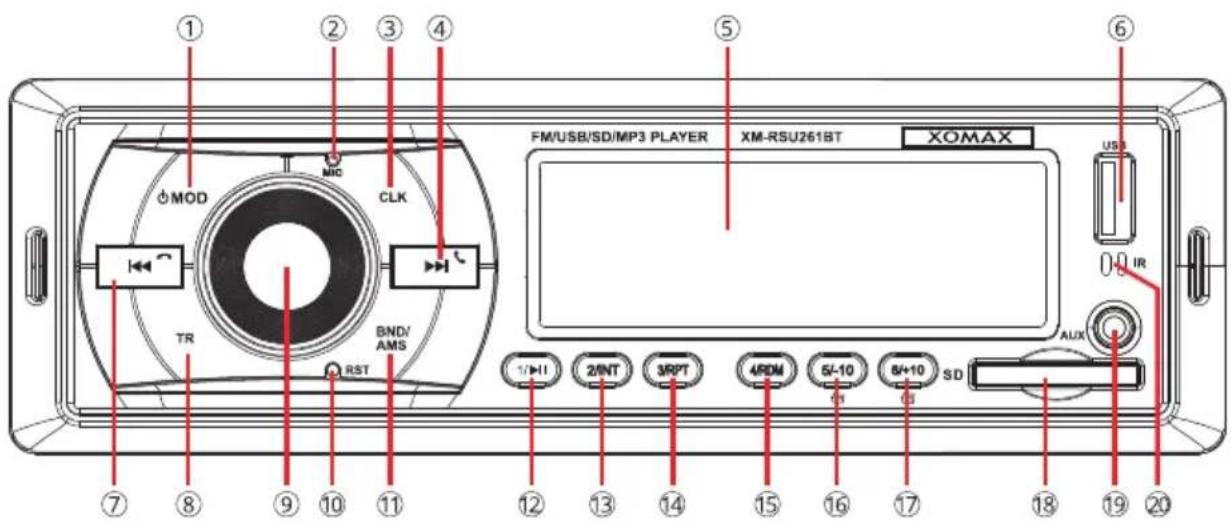

Bedienelemente am Autoradio

① ⏻/MOD Ein- oder ausschalten/ Modus umschalten

Drücken Sie den Knopf, um das Auto-radio einzuschalten. Halten Sie den Knopf gedrückt, um das Radio auszuschalten.

[im Betriebsmodus]: drücken Sie den Knopf, um zwischen den Modi [R adio], [Bluetooth], [AUX], [USB] und [SD] zu wechseln.

Wenn ein Datenträger nicht eingelegt ist, wird der entsprechende Modus ignoriert.

② MIC Bluetooth Mikrofon

Das Mikrofon kommt bei Telefonaten über die Bluetooth-Freisprechfunktion zum Einsatz.

Das Mikrofon sollte nicht verdeckt werden, um eine möglichst gute Gesprächsqualität zu gewährleisten.

③ CLK Uhrzeit anzeigen oder einstellen [im Radio- oder Wiedergabemodus]:

kurz drücken - bei Knopfdruck wird die Uhrzeit für 5 Sekunden auf dem Display angezeigt.

lang drücken - halten sie den Knopf gedrückt, um die Uhrzeit einzustellen.

④ Titel vor oder Sendersuche/Hörer abnehmen

[im Wiedergabemodus]:

kurz drücken zum nächsten Titel springen.

lang drücken schnell vorspulen.

[im Radiomodus]: startet die automatische Sendersuche in die entsprechende Frequenzrichtung.

[im Telefoniemodus]: drücken Sie den Knopf, um einen Anruf entgegenzunehmen.

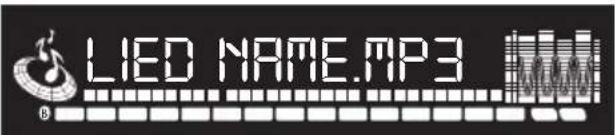

⑤ Display

Das Display zeigt zum Betriebsmodus relevante Informationen und eine Equalizer-Grafik an.

⑥ USB USB-Anschluss

Der USB-Anschluss liest USB-Sticks im FAT32 oder exFAT Dateisystem.

Maximal unterstützte Größe: 128 GB.

Andere USB-Geräte (z.B. Festplatten) werden nicht unterstützt.

⑦ 📀/○ Titel zurück oder Sender- suche/Hörer auflegen

[im Wiedergabemodus]:

kurz drücken einen Titel zurück springen. lang drücken schnell zurückspulen.

[im Radiomodus]: startet die automatische Sendersuche in die entsprechende Frequenzrichtung.

[im Telefoniemodus]: drücken Sie den Knopf, um einen Anruf abzulehnen oder ein laufendes Telefonat zu beenden.

⑧ TR LED/Display Farben ändern oder ausschalten

kurz drücken drücken Sie den Knopf mehrmals, um die Farbe von LED und Display zu ändern.

lang drücken halten Sie den Knopf gedrückt, um die LED's und Display auszuschalten oder einzuschalten.

⑨ Drehknopf Lautstärke/Toneinstellungen

drehen Drehen Sie den Drehknopf im Uhrzeigersinn, um die Lautstärke zu erhöhen. Drehen Sie ihn entgegengesetzt, um die Lautstärke zu verringern.

kurz drücken Drücken Sie den Drehknopf kurz mehrmals, um zwischen den Toneinstellungsoptionen zu wechseln.

⑩ RST Reset/Zurücksetzen

Mit dem innen liegenden Knopf kann das Autoradio auf Werkseinstellungen zurückgesetzt werden.

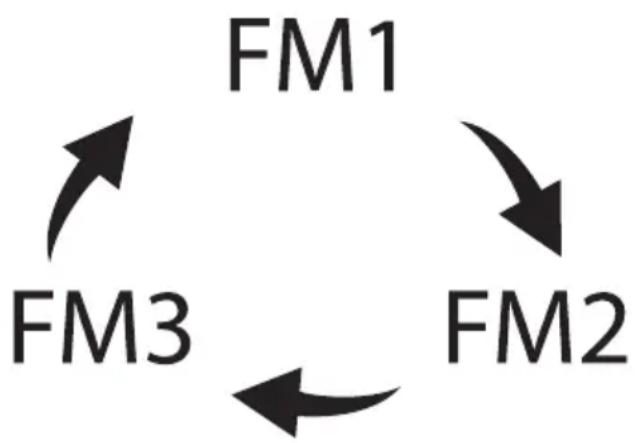

⑪ BND/AMS Frequenzband umschalten/Automatischer Speicher-Sendersuchlauf [im Radiomodus]:

kurz drücken - drücken Sie die Taste, um das Frequenzband zwischen FM1, FM2 und FM3 umzuschalten.

lang drücken - startet die automatische Sendersuche (AMS-Funktion) und speichert die Sender.

⑫ 1/▶II Senderspeicherplatz/Wiedergabe oder Pause

[im Radiomodus]: Senderspeicherplatz "1".

[im Wiedergabemodus]: startet die Wiedergabe oder pausiert sie.

⑬ 2/INT Senderspeicherplatz/Intro Funktion

[im Radiomodus]: Senderspeicherplatz "2".

[im Wiedergabemodus]: Alle Titel werden nacheinander für je 10 Sekunden angespielt. Ein erneuter Knopfdruck hält die Intro-Funktion wieder an.

⑭ 3/RPT Senderspeicherplatz/Wieder-gabewiederholung

[im Radiomodus]: Senderspeicherplatz "3".

[im Wiedergabemodus]: Drücken Sie den Knopf, um den Wiederholmodus umzuschalten: [REP ONE] oder [REP ALL].

⑮ 4/RDM Senderspeicherplatz/Zufallswiedergabe

[im Radiomodus]: Senderspeicherplatz "4".

[im Wiedergabemodus]: Zufallswiedergabe an-/ausschalten. Ist die Funktion aktiviert, werden die Titel des Datenträgers in zufälliger Reihenfolge wiedergegeben.

⑯ 5/-10 Senderspeicherplatz/10 Titel zurück oder vorheriger Ordner

[im Radiomodus]: Senderspeicherplatz "5".

[im Wiedergabemodus]:

kurz drücken um 10 Titel in der Wiedergabeliste zurückspringen.

lang drücken zum vorherigen Ordner zurückspringen.

⑰ 6/+10 Senderspeicherplatz/10 Titel vorwärts oder nächster Ordner

[im Radiomodus]: Senderspeicherplatz "6".

[im Wiedergabemodus]:

kurz drücken um 10 Titel in der Wiedergabeliste vorspringen.

lang drücken zum nächsten Ordner springen.

⑱ SD SD-Kartenslot

Der Kartenleser liest SD-, SDHC und SDXC-Speicherkarten im FAT32 oder exFAT Dateisystem.

Maximal unterstützte Größe: 128 GB.

⑲ AUX AUX-IN Audio Eingang

3,5 mm Klinkenbuchse für den Anschluss einer externen Audioquelle.

An den AUX Anschluss können Sie MP3-Player, Smartphones, Tablets und andere Musikwiedergabegeräte anschließen.

20 IR Infrarot Empfänger

Der IR-Empfänger empfängt das Infrarot Signal der Fernbedienung.

Achten Sie darauf, dass der IR-Sensor nicht verdeckt wird.

Fernbedienung Knopffunktionen

1. ⏻ Autoradio an-/ausschalten
2. 0-9 Ziffernblock

[im Radiomodus]: Senderspeicherplätze von 1 bis 6 anwählen.

1. 4/RDM Senderspeicherplatz/Zufallswiedergabe

[im Radiomodus]: Senderspeicherplatz "4".

[im Wiedergabemodus]:

lange drücken Zufallswiedergabe an-/ausschalten.

1. SEL Toneinstellungen aufrufen

2. Titel zurück/Sendersuche

[im Wiedergabemodus]:

kurz drücken einen Titel zurück

springen.

lange drücken schnell zurückspulen.

[im Radiomodus]: kurz drücken automatische Sendersuche rückwärts. lange drücken manuelle Sendersuche rückwärts.

1. VOL- Lautstärke verringern
2. ▶II Wiedergabe/Pause
3. MODE Modus umschalten
4. Ton stummschalten
5. 2/INT Senderspeicherplatz/Intro Funktion

[im Radiomodus]: Senderspeicherplatz "2".

[im Wiedergabemodus]:

lange drücken alle Titel nacheinander für je 10 Sekunden abspielen.

1. 3/RPT Senderspeicherplatz/Wiedergabewiederholung

[im Radiomodus]: Senderspeicherplatz "3".

[im Wiedergabemodus]:

lange drücken Wiederholmodus ein- oder ausschalten.

1. 5/DIR- Senderspeicherplatz/vorheriger Ordner

[im Radiomodus]: Senderspeicherplatz "5".

[im Wiedergabemodus]:

lang drücken zum vorherigen Ordner zurückspringen.

1. 6/DIR+ Senderspeicherplatz/nächster Ordner

[im Radiomodus]: Senderspeicherplatz "6".

[im Wiedergabemodus]:

lang drücken zum nächsten Ordner springen.

1. VOL+ Lautstärke erhöhen

2. BND/APS Band umschalten/Automatische Sendersuche

[im Radiomodus]:

kurz drücken Frequenzband

umschalten

lang drücken Automatische Sender- suche

1. ▶▶l nächster Titel/Sendersuche

[im Wiedergabemodus]:

kurz drücken zum nächsten Titel

springen

lange drücken schnell vorspulen

[im Radiomodus]: Sendersuche vorwärts

1. CLK Uhrzeit einblenden/einstellen

Installation

Installationshinweise

In dieser Bedienungsanleitung finden Sie einige Installationshinweise und allgemeine Informationen.

Eine ausführliche und bebilderte Montageanleitung finden Sie auf unserer Webseite.

Eine allgemeine Montageanleitung in gedruckter Form befindet sich beim Kauf im Paket.

!Wir empfehlen, die Installation von einer fachkundigen Person oder einer Fachwerkstatt durchführen zu lassen.

Vor der Installation

!WARNUNG!

Bitte lesen Sie diese Hinweise vor der Installation sorgfältig durch.

Schäden die durch eine unsachgemäße Installation entstehen, sind nicht durch die Gewährleistung abgedeckt.

Wenn Sie einen Gewährleistungsverlust nicht riskieren möchten, dann sollten Sie das Radio von einem Fachmann installieren lassen.

»Um einen Kurzschluss zu vermeiden, klemmen Sie die Batterie vor der Installation unbedingt ab. Bitte lesen Sie in

der Benutzeranleitung Ihres Fahrzeuges nach, wie Sie dazu vorgehen müssen.

»Stellen Sie sicher, dass Sie genug Platz im Einbauschacht haben, um das Gerät einzubauen.

»Es besteht die Möglichkeit, das Sie vielleicht passende Blenden, sonstige Einbauhilfen oder Adapter für Ihren Anschluss benötigen. Diese sollten bei Ihrem Fachhändler vorrätig sein.

»Die Anschlusskabel dürfen nicht geschnitten bzw. kurzgeschlossen werden. Die Folge wäre, der Verlust der Gewährleistung.

»Bevor Sie das Gerät einbauen, stellen Sie sicher, dass das Fahrzeug über ein 12 Volt Bordnetz verfügt.

»Das Minus (-) muss an Masse (negativ) angeschlossen sein.

»Markieren Sie sich die Polung der vorhandenen Lautsprecher, bevor Sie die Batterie abklemmen.

»Eine ordentliche Gehäuseerdung benötigt eine saubere Masseverbindung. Der Erdungsbereich sollte daher frei von Rost, Farbe oder Schmutz sein.

»Bitte erden Sie das Kabel separat von anderen Starkstrom-Geräten, wie z.B. Verstärker.

»Achten Sie darauf, dass Sie die farbig gekennzeichneten Kabel so wie im Anschlussplan abgebildet verbinden. Wenn Sie die Kabel falsch verbinden, kann es zu Fehlfunktionen oder zu Schäden an der Fahrzeugelektrik kommen.

»Die Verbindungskabel dieses Gerätes und anderer Geräte können trotz gleicher Funktion verschiedene Farben haben. Wenn Sie das Gerät mit anderen Produkten verbinden möchten, achten Sie unbedingt darauf, dass Sie die Kabel miteinander verbinden, welche die gleiche Funktion aufweisen. Bitte schauen Sie in die Bedienungsanleitungen beider Geräte, um die richtige Funktion der Kabel herauszufinden.

»Stellen Sie sicher, dass Sie das Negativ-Kabel (-) der Lautsprecher mit dem entsprechenden Negativ (-) Lautsprecheranschluss verbinden. Verbinden Sie niemals das Negativ-Kabel (-) der Lautsprecher mit der Autokarosserie.

»Das Gerät ist für den Anschluss von 4 Lautsprechern ausgelegt. Kombinieren Sie damit keine Ausgangsgeräte, die für den Anschluss von 2 Lautsprechern vorgesehen sind.

»Die Lautsprecher müssen eine Impedanz von 4 bis 8 Ohm und eine ausreichende Leistung aufweisen.

»Achten Sie darauf, dass Sie keine defekten Lautsprecher anschließen. Diese könnten Schäden am Gerät verursachen.

»Isolieren Sie alle Kabelverbindungen und alle ungenutzten offenen Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

»Verlegen Sie alle Kabel ordentlich. Fixieren Sie alle Kabel so, dass Sie Ihnen nicht im Weg sind und dass sie keine beweglichen oder heißen Teile berühren.

»Wenn Ihr Fahrzeug keine ACC-Zündungsposition besitzt, sollte das rote Kabel mit einem Zündungsschalter verbunden werden. Ansonsten wird das Radio nicht automatisch vollständig abgeschaltet und es besteht die Gefahr, dass die Batterie sich entlädt.

»Führen Sie das gelbe Kabel nicht direkt in den Motorraum durch, um es an die Batterie anzuschließen. Dies kann zu einem gefährlichen Kurzschluss führen.

»Verbinden Sie niemals die Lautsprecherkabel untereinander. Wenn Sie keine 4 Lautsprecher anschließen möchten, isolieren Sie die ungenutzten Kabelenden mit einem Isolierband, um Kurzschlüsse zu vermeiden.

»Verbinden Sie niemals die Lautsprecher (-) mit der Autokarosserie.

»Der Einbauwinkel darf +/- 30° nicht überschreiten, ansonsten ist eine reibungslose Funktion des Gerätes nicht gewährleistet.

Inbetriebnahme

Fernbedienung verwenden

Vor der ersten Verwendung muss die Isolationslasche aus der Fernbedienung entfernt werden, um die Fernbedienung verwenden zu können.

Wenn Sie die Fernbedienung verwenden, richten Sie sie horizontal in Richtung des IR-Empfängers am Bedienpanel aus.

Der IR-Empfänger darf nicht verdeckt werden, damit die Fernbedienung richtig funktioniert.

Wenn die Reaktion der Fernbedienung nachlässt, wechseln Sie die Batterie.

Die Fernbedienung sollte nicht direktem Sonnenlicht oder hoher Lüfterhitze ausgesetzt werden.

Fernbedienung Batteriewechsel

Die Fernbedienung wird mit einer 3V CR-2025 Lithium-Batterie als Rundzelle betrieben.

Wechseln Sie die Batterie sobald die Reaktion der Fernbedienung nachlässt.

So wird die Batterie gewechselt:

1. Entfernen Sie das Batteriefach durch gleichzeitiges nach links Drücken der Fixierung und Herausziehen des Batteriefaches.

1. Entfernen Sie die alte Batterie und legen Sie eine neue 3V CR-2025 Lithium-Batterie in das Batteriefach ein.

1. Nach dem Wechseln der Batterie schieben Sie das Batteriefach wieder in die Fernbedienung bis es mit einem leisen Klick einrastet.

Gerät einschalten/ausschalten

Drücken Sie den ⏻/MOD - Knopf am Frontpanel, um das Autoradio einzuschalten.

Wenn das Autoradio angeschaltet ist, halten Sie den Knopf gedrückt, um das Radio auszuschalten.

USB-Medien anschließen

Der USB-Slot befindet sich am Frontpanel. Stecken Sie den USB-Stick richtig herum und vorsichtig in den USB-Slot ein.

Verwenden Sie keine zu großen oder schweren USB-Sticks, um nicht versehentlich dagegen zu stoßen.

Das könnte sowohl den Datenträger als auch den USB-Slot beschädigen.

Der USB-Stick muss mit dem Dateisystem FAT32 oder exFAT formatiert sein.

Maximal unterstützte Größe: 128GB.

Es werden nur USB-Sticks unterstützt, keine USB-Festplatten oder Handys.

SD-Karte einschieben

Der SD-Kartenslot befindet sich am Frontpanel.

Schieben Sie die SD-Karte mit der beschrifteten Seite nach unten und mit der Pinseite nach oben vorsichtig in den Kartenslot ein.

Achten Sie darauf, dass die SD-Karte einwandfrei funktioniert und nicht verschmutzt ist.

iSD-Karten müssen mit dem Dateisystem FAT32 oder exFAT formatiert sein.

Maximal unterstützte Größe: 128GB.

Möglich sind SD-, SDHC- und SDXC-Speicherkarten.

Werkseinstellungen

Mit dem innenliegenden Knopf ⑩ RESET (siehe Seite 8) kann das Gerät zurückgesetzt werden.

Verwenden Sie einen spitzen Gegenstand (z.B. eine Büroklammer), um auf den Knopf vorsichtig zu drücken.

Grundfunktionen

Modus Auswahl

Drücken Sie den ⏻/MOD Knopf auf dem Panel, um zwischen den Modi in der folgenden Reihenfolge [Radio], [Bluetooth], [USB], [SD] und [AUX] zu wechseln.

Lautstärke

Drehen Sie den Drehknopf im Uhrzeigersinn, um die Lautstärke zu erhöhen und entgegengesetzt, wenn Sie die Lautstärke verringern möchten.

Einstellungen

Drücken Sie den Drehknopf im Radiomodus mehrmals, um zwischen den verschiedenen Toneinstellungen in der folgenden Reihenfolge zu wechseln:

1. Bass Einstellung*

(auf dem Bildschirm erscheint: "BAS 0")

2. Tonhöhen (Treble) Einstellung*

(auf dem Bildschirm erscheint: "TRE 0")

3. Balance Einstellung

(auf dem Bildschirm erscheint: "BAL 0")

4. Fader Einstellung

(auf dem Bildschirm erscheint: "FAD 0")

5. Loudness an/aus

(auf dem Bildschirm erscheint: "LOU D OFF")

6. Preset Equalizer einstellen

(auf dem Bildschirm erscheint: "EQ OFF"

7. [nur im Radiomodus]: Stereo/Mono umschalten

(auf dem Bildschirm erscheint "STEREO ")

8. Anzeige der ID3 Tag an/aus

(auf dem Bildschirm erscheint "103 OFF")

Wenn Sie die gewünschte Option gewählt haben, können Sie durch anschließendes Drehen des Drehknopfes die entsprechenden Einstellungen vornehmen.

* Ist der Preset Equalizer aktivert, können die Bässe und Tonhöhen nicht eingestellt werden.

Die Optionen BAS und TRE sind in dem Falle im Menü nicht vorhanden. Möchten Sie diese Einstellungen wieder aktivieren, müssen Sie den Preset Equalizer ausschalten.

Loudness Funktion

Die Loudness Funktion schaltet die hohen und die tiefen Tonfrequenzen etwas lauter, um einen voluminöseren Ton bei geringerer Lautstärke zu erreichen.

Um die Loudness Funktion zu aktivieren oder zu deaktivieren, drücken Sie mehrmals auf den Drehknopf, bis "LOUD OFF" auf dem Bildschirm erscheint.

Drehen Sie den Drehknopf bis auf dem Bildschirm "LOUD ON" erscheint, um die Loudness Funktion anzuschalten.

Preset Equalizer

Der Preset Equalizer bietet bereits vorkonfigurierte Toneinstellungen.

Um die gewünschte Voreinstellung zu wählen, drücken Sie so oft auf den Drehknopf, bis "EO OFF" auf dem Bildschirm erscheint.

Drehen Sie den Drehknopf, um zwischen den Voreinstellungen umzuschalten.

Folgende Voreinstellungen stehen zur Verfügung: [Pop], [Classic], [Rock], [Flat] und [EQ OFF].

Uhrzeit einstellen

Drücken Sie den CLK Knopf auf dem Panel, bis die Uhrzeit auf dem Bildschirm erscheint.

Halten Sie jetzt für ca. 2 Sekunden den CLK Knopf gedrückt, um die Uhrzeit einzustellen.

Drehen Sie den Drehknopf, um die Stunden einzustellen.

Wenn die entsprechende Stunde eingestellt ist, drücken Sie kurz den CLK Knopf oder den Drehknopf, um auf die Minuten-Anzeige zu spingen.

Drehen Sie den Drehknopf, um die Minuten einzustellen.

Nach dem die korrekten Uhrzeit Einstellungen vorgenommen sind, halten Sie wieder den CLK Knopf gedrückt, bis das Radio die Einstellungen gespeichert

hat und kehrt automatisch in aktuelle Betriebsmodus zurück.

LED-Farbe einstellen

Drücken Sie mahrmals auf den TR Knopf auf dem Frontpanel, um die Beleuchtungsfarbe umzustellen.

Es stehen Ihnen 7 Farben zur Verfügung.

Halten Sie den TR Knopf für ca. 2 Sekunden gedrückt, um die LED-Beleuchtung und das Display auszuschalten. Halten Sie es wieder gedrückt, um die Beleuchtung wieder einzuschalten.

Datenträger und Medien

Unterstützte Datenträger

»USB-Sticks: max. Größe 128 GB im FAT32 oder exFAT Dateisystem

»SD-Karten: max. Größe 128 GB im FAT32 oder exFAT Dateisystem

Unterstützte Dateiformate

Es werden die folgenden Formate unterstützt:

»MP3 (auch mit ID3 Tags)

»WMA und WAV

Radiomodus

Radiomodus anschalten

Um in den Radio-Modus zu gelangen, drücken Sie so oft auf den ⏻/MOD Knopf oder den MODE Knopf auf der Fernbedienung, bis der Radio Modus auf dem Display angezeigt wird.

Automatische Sendersuche

Drücken Sie den ◀◀ oder ▶▶ Knopf, um eine automatische Sendersuche in die entsprechende Frequenzrichtung zu starten.

Manuelle Sendersuche

Halten Sie en ◀ oder ▶ Knopf gedrückt, um eine manuelle Sendersuche in die entsprechende Frequenzrichtung zu starten.

Sender speichern

Es gibt pro FM Frequenzband je 6 Senderspeicherplätze.

Möchten Sie den aktuellen Radiosender speichern, halten Sie die gewünschte Zifferntaste (1-6) für ca. 2 Sekunden gedrückt.

Wenn der Sender erfolgreich gespeichert wurde, erscheint die Anzeige des Speicherslots (1, 2 usw.) neben dem Frequenzband.

AMS Automatischer Suchlauf

Halten Sie den Knopf BND/AMS für ca. 2 Sekunden gedrückt, um den Automatischen Sendersuchlauf zu starten.

Das Radio sucht automatisch nach signalstarken Sendern und speichert diese unter den Speicherslots 1-6 je Frequenzband (FM1, FM2 und FM3) ab.

Frequenzband umschalten

Drücken Sie kurz den BND/AMS Knopf am Panel oder auf der Fernbedienung, um den Frequenzband zwischen FM1, FM2 und FM3 umzuschalten.

Wiedergabe Modus aufrufen

Wenn Sie einen validen USB-Datenträger oder eine SD-Karte einlegen, werden die Daten automatisch ausgelesen und das Radio wechselt in den entsprechenden Wiedergabemodus.

Um in den USB- oder den SD-Modus manuell zu gelangen, drücken Sie so oft auf den ⏻/MOD Knopf oder den MODE Knopf auf der Fernbedienung, bis der entsprechende Betriebsmodus auf dem Bildschirm erscheint.

Wiedergabe starten/Pause

Die Wiedergabe kann mit dem 1/▶II Knopf am Panel angehalten und wieder fortgesetzt werden.

Titel vorwärts/zurück

Um einen Titel zurück- oder vorzuspringen, drücken Sie kurz auf den ◀◀ oder ▶ Knopf auf dem Panel.

Vor- und Zurückspulen

Drücken Sie den ◀◀ oder ▶ Knopf während der Wiedergabe und halten Sie ihn gedrückt, wird der Titel schnell zurück- bzw. vorgespult.

Intro-Funktion

Die Intro-Funktion spielt alle Titel nacheinander für je 10 Sekunden an.

Mit dem Knopf 2/INT auf dem Panel kann die Intro-Funktion gestartet werden.

Drücken Sie den Knopf erneut, wenn Sie die Intro-Funktion wieder deaktivieren möchten.

Wiedergabewiederholung

Mit dem Knopf 3/RPT auf dem Panel kann die Wiedergabewiederholung eines Titels ein-oder ausgeschaltet werden.

Zufallswiedergabe

Mit dem Knopf 4/RDM auf dem Panel kann die Zufallswiedergabe aktiviert werden.

Ist die Zufallswiedergabe aktiv, werden alle Titel per Zufall abgespielt.

10 Titel zurück-/vorspringen

Drücken Sie den 5/-10 Knopf am Panel, um 10 Titel zurückzuspringen und den 6/+10 Knopf, um 10 Titel vorzuspringen.

Ordner wechseln

Halten Sie den 5/-10 Knopf für ca. 2 Sekunden gedrückt, um in den vorherigen Ordner zu wechseln. Halten Sie den 6/+10 Knopf gedrückt, um in den nächsten Ordner zu wechseln.

ID3-Tag (Titel- und Interpret)

Die ID3-Funktion ermöglicht es, Titel

und Interpreten auf dem Wiedergabe- display anzuzeigen.

Um die ID3-Tag Funktion zu aktivieren, drücken Sie mehrmals auf den Drehknopf, bis "ID3 OFF" auf dem Bildschirm erscheint.

Drehen Sie den Drehknopf bis auf dem Bildschirm "103 ON" erscheint, um die ID3 Funktion anzuschalten.

Die ID3-Tag-Funktion ist nur für MP3-Dateien verfügbar.

Die MP3-Dateien müssen mit entsprechenden Informationen, den sogenannten ID3-Tags versehen sein.

Abbildung ähnlich

AUX-IN Audio Eingang

AUX-IN Anschluss

Der AUX-IN Modus aktiviert die Tonausgabe der am Front-AUX-IN angeschlossenen Audio-Quelle.

Das könnte z.B. ein MP3-Player, Ipod, Smartphone, Handy oder Tablet sein.

Um ein Gerät an den AUX Eingang anzuschließen, benötigen Sie ein Audiokabel mit einer 3,5 mm Klinke.

Um in den AUX-IN-Modus zu gelangen, drücken Sie so oft auf den ⏻/MOD Knopf oder den MODE Knopf auf der Fernbedienung, bis "AUX" auf dem Bildschirm erscheint.

Wenn eine Audioquelle angeschlossen ist, hören Sie den Ton des Wiedergabegerätes über die Lautsprecher des Autoradios.

Die Wiedergabesteuerung erfolgt ausschließlich über das angeschlossene Wiedergabegerät.

Bluetooth Verbindung

Vor der ersten Verwendung aller Bluetooth Funktionen muss Ihr Telefon mit dem Autoradio gekoppelt werden.

① Aktivieren Sie in Ihrem Telefon die Bluetooth Funktion.*
② Lassen Sie es nach neuen Geräten suchen. Es sollte ein neues Gerät mit der Bezeichnung "BT MP3" gefunden werden.
③ Wählen Sie nun in Ihrem Telefon "BT MP3" an.
④ Gegebenenfalls verlangt Ihr Mobilgerät nach einem Kopplungspasswort. Geben Sie in dem Fall "0000" als Passwort ein und bestätigen Sie.

Nun sind beide Geräte miteinander gekoppelt.

* Wie Sie Bluetooth in Ihrem Telefon aktivieren und Verbindungen aufbauen, lesen Sie bitte im Handbuch Ihres Mobilgerätes nach.

Wenn die Geräte miteinander gekoppelt sind, wird eine Verbindung immer automatisch aufgebaut, sobald sich das Telefon im Bluetooth Empfangsbereich des Autoradios befindet.

Die Bluetooth-Verbindung sollte dazu sowohl in Ihrem Telefon als auch im Autoradio aktiviert sein.

Freisprechfunktion

Allgemeines

Das Autoradio verfügt über eine praktische Freisprechfunktion via Bluetooth Freisprech-Profil.

Mit der integrierten Freisprechfunktion können Sie über die Lautsprecher des Autos und das integrierte Mikrofon freihändig telefonieren.

Um in den Bluetooth-Modus zu gelangen, drücken Sie so oft auf den ⏻/MOD Knopf oder den MODE Knopf auf der Fernbedienung, bis "BT" auf dem Bildschirm erscheint.

Anruf entgegennehmen

Wenn Sie einen Anruf erhalten, drücken Sie den ▶ Knopf auf dem Panel, um den Anruf entgegen zu nehmen.

Anruf beenden

Um einen aktiven Anruf zu beenden, drücken Sie den 📄/📞 Knopf auf dem Panel.

Anruf veranlassen

Einen Anruf können Sie nur über das Mobiltelefon direkt veranlassen.

Bluetooth Musik

Allgemeines

Die „Bluetooth Musik“ Funktion ermöglicht es, Musik drahtlos vom Handy, Smartphone oder Tablet abzuspielen.

Das Telefon muss das A2DP Profil unterstützten und dieses auch für das Autoradio zulassen.

Bluetooth Musik starten

Um in den Bluetooth-Modus zu gelangen, drücken Sie so oft auf den ⏻/MOD Knopf oder den MODE Knopf auf der Fernbedienung, bis "BT ON" auf dem Bildschirm erscheint.

Nun öffnen Sie einen beliebigen Musikplayer in Ihrem Mobilgerät und starten die Musikwiedergabe.

Bluetooth Musik Steuerung

Zur Steuerung der Wiedergabeliste Ihres Mobilgerätes über das Autoradio stehen Ihnen folgende Möglichkeiten zur Verfügung:

1/▶II	Pause/Wiedergabe
◀/○	einen Titel zurück
▶I/○	einen Titel vorwärts

Eine Wiedergabeliste kann vorher über das Mobilgerät erstellt werden.

Allgemeine Problemlösung

Diese Problemlösungsvorschläge sind allgemeingültig und beziehen sich auf verschiedene XOMAX Modelle mit ähnlichen Eigenschaften. Bitte beachten Sie, dass einige Punkte sich nicht auf Ihr Autoradiomodell beziehen könnten oder dass Funktionen beschrieben sind, welche Ihr Gerät eventuell nicht unterstützt.

Problem Ursache und Lösung
Das Gerät lässt sich nicht einschalten.	Dieses Problem ist in den meisten Fällen auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen.Überprüfen Sie die Belegung des ISO-Steckers und der Buchse. Achten Sie insbesondere auf die korrekte Belegung der Zündungsplus- und Dauerstrom-Verbindungen und korrigieren Sie Unstimmigkeiten.Hinweis:Die Bauform von ISO-Steckern und ISO-Buchsen ist zwar genormt, deren Belegung allerdings nicht. Ein simpler Plug'n'Play Anschluss kann bei nicht Übereinstimmung zu schwerwiegenden Fehlern am Gerät und am Fahrzeug führen.
Bluetooth Mikrofon zu leise:Ihr Gesprächspartner kann Sie nicht deutlich genug hören.	Stellen Sie sicher, dass das Mikrofon nicht verdeckt ist. Es sollte möglichst eine freie Fläche zwischen dem Mikrofon und dem Benutzer sein.Es ist möglich, dass in einigen Fahrzeugen die Einbauposition für die Lage des Mikrofons ungünstig ist. In solchen Fällen sollten Sie darauf achten lauter und deutlicher zu sprechen.
Radiosender gehen verloren:Nach jedem Ausschalten gehen alle gespeicherten Radiosender und Benutzereinstellungen verloren.	Dieses Problem ist auf einen fehlerhaften Anschluss des ISO-Kabels zurückzuführen. Vertauschen Sie die Kabel für Zündungsplus und für Dauerstrom.Achtung:Wenn beide Leitungen eine Sicherung besitzen, müssen auch die Sicherungen ggf. auch vertauscht werden.

Schlechter Radioempfang:

Der Tuner empfängt keine Radiosender oder der Empfang ist schwach.

Für die Korrektur von Empfangsproblemen ist es wichtig zu wissen, welcher Antennentyp im Fahrzeug verbaut ist.

Für jeden Antennentypen gibt es einen anderen Lösungsvorschlag.

Typ 1 - Passive Antenne: Ist Ihr Fahrzeug mit einer passiven Antenne ausgestattet, wird empfohlen, diese mit einer größeren und somit leistungsstärkeren Antenne zu ersetzen.

Haifischantennen oder kleine Stabantennen (unter 5 cm) sind definitiv nicht ausreichend.

Typ 2 - Aktive Antenne: Das Autoradio liefert keinen Strom für aktive Antennen. Ist Ihr Fahrzeug mit einer aktiven Antenne ausgestattet, wird eine Phantomeinspeisung benötigt.

Die Phantomeinspeisung sorgt für eine externe Stromversorgung der aktiven Antenne.

Typ 3 - Aktive Antenne mit Diversity System: Das Auto-radio liefert keinen Strom für aktive Antennen und hat keine Diversity Unterstützung. Ist Ihr Fahrzeug mit einer solchen Antenne ausgestattet, wird eine Phantomeinspeisung mit integriertem Diversity System benötigt.

Hinweis: Eine Phantomeinspeisung ist nicht mit einem Antennenverstärker zu verwechseln. Ein einfacher Antennenverstärker bietet nur selten einen bedeutenden Effekt.

Entsorgungshinweise

Alt-Geräteentsorgung

BENUTZERINFORMATION ZUR ENTSORGUNG VON ELEKTRISCHEN UND ELEKTRONISCHEN GERÄTEN (PRIVATE HAUSHALTE)

Dieses Symbol auf Produkten und/oder begleitenden Dokumenten bedeutet, dass elektrische und elektronische Produkte am Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen.

Bringen Sie bitte diese Produkte für die Behandlung, Rohstoffrückgewinnung und das Recycling zu den eingerichteten kommunalen Sammelstellen oder Wertstoffsammelhöfen, die diese Geräte kostenlos entgegen nehmen.

Die ordnungsgemäße Entsorgung dieses Produkts dient dem Umweltschutz und verhindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könnten.

Genauere Information zur nächstgelegenen Sammelstelle oder Recyclinghof erhalten Sie bei Ihrer Gemeindeverwaltung.

Batterieentsorgung

Im Rahmen der Batterieverordnung weisen wir Sie darauf hin, dass Sie verpflichtet sind, Batterien und Akkus in den Sondermüll, z. B. an kommunale Sammelstellen, zu entsorgen.

Schadstoffe enthaltende Batterien und Akkus sind mit einer durchgestrichenen Mülltonne sowie dem entsprechenden chemischen Symbol (Hg = Quecksilber, Pb = Blei, Cd = Cadmium) gekennzeichnet.

Bei uns erworbene Batterien und Akkus können Sie unentgeltlich bei uns entsorgen lassen.

XOMAX Vertrieb weltweit

XOMAX Autoradio online kaufen: https://www.carmediashop.de

XOMAX im Web

XOMAX Herstellerinformationen: http://www.xomax.de
