BEDIENUNGSANLEITUNG DS-40137 Digitus
Sehr geehrter Kunde,
wir danken Ihnen für den Kauf dieses Produkts. Um eine sichere und effektive Anwendung zu gewährleisten, lesen Sie diese
Gebrauchsanweisung sorgfältig durch, bevor Sie mit dem Anschluss, dem Betrieb oder der Anpassung des Produkts beginnen. Bewahren Sie die Gebrauchsanweisung für spätere Nachschlagzwecke auf.
1.0 Einleitung
Mit dem bidirektionalen Digital-S/PDIF- (Koaxial/TOSLINK™) Audio-Konverter kann der Anwender S/PDIF-Audio-Eingangssignale über Koaxialkabel oder TOSLINK™-Kabel verbinden und das Signal (in seiner Ausgangsform) gleichzeitig an seine Koaxial- und TOSLINK™-Ausgangsanschlüsse weitergeben. Mit der eingebauten Verstärkerfunktion kann er auch als Repeater für Audiosignale eingesetzt werden und deren Übertragungsreichweite verdoppeln.
2.0 Funktionen
- Bidirektionale Umwandlung: Koaxial zu TOSLINK™ oder TOSLINK™ zu Koaxial
- Unterstützte Audioformate: LPCM 2.0 / DTS / Dolby-AC3
- Verstärkung von S/PDIF-Audiosignalen und Verlängerung der Übertragungsreichweite über Koaxial- oder TOSLINK™-Kabel
- Wählen Sie zwischen Koaxial- oder TOSLINK™-Eingangsport und senden Sie das S/PDIF-Audiosignal gleichzeitig sowohl an den Koaxial- als auch den TOSLINK™-Ausgangsport.
- Kompakte Größe, einfache Inbetriebnahme
3.0 Technische Spezifikationen
| Unterstütztes Audioformat | LPCM 2.0 / DTS / Dolby-AC3 |
| Eingangsports | 1 x Buchse für koaxiale RCA-Kabel und 1 x TOSLINKTM-Port |
| Ausgangsports | 1 x Buchse für koaxiale RCA-Kabel und 1 x TOSLINKTM-Port |
| Stromversorgung: | USB-Netzkabel |
| Betriebstemperaturbereich | (0 °C bis 40 °C) |
| Betriebsfeuchtigkeitsbereich | 5 bis 90 % RH (keine Kondensation) |
4.0 Verpackungsinhalt
1) Haupteinheit
2) USB-Netzkabel
3) Gebrauchsanweisung

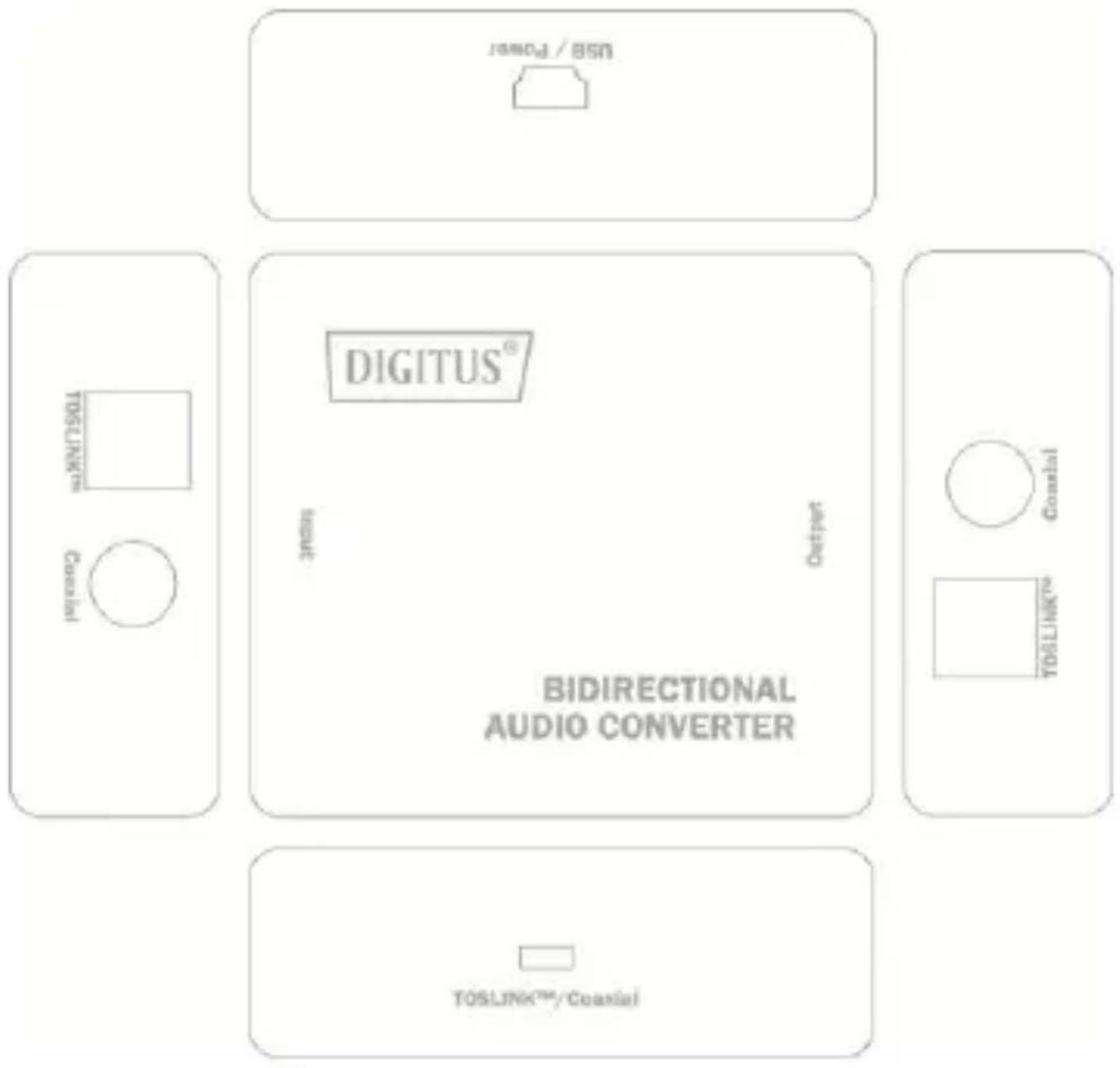

5.0 Beschreibung der Vorderseite


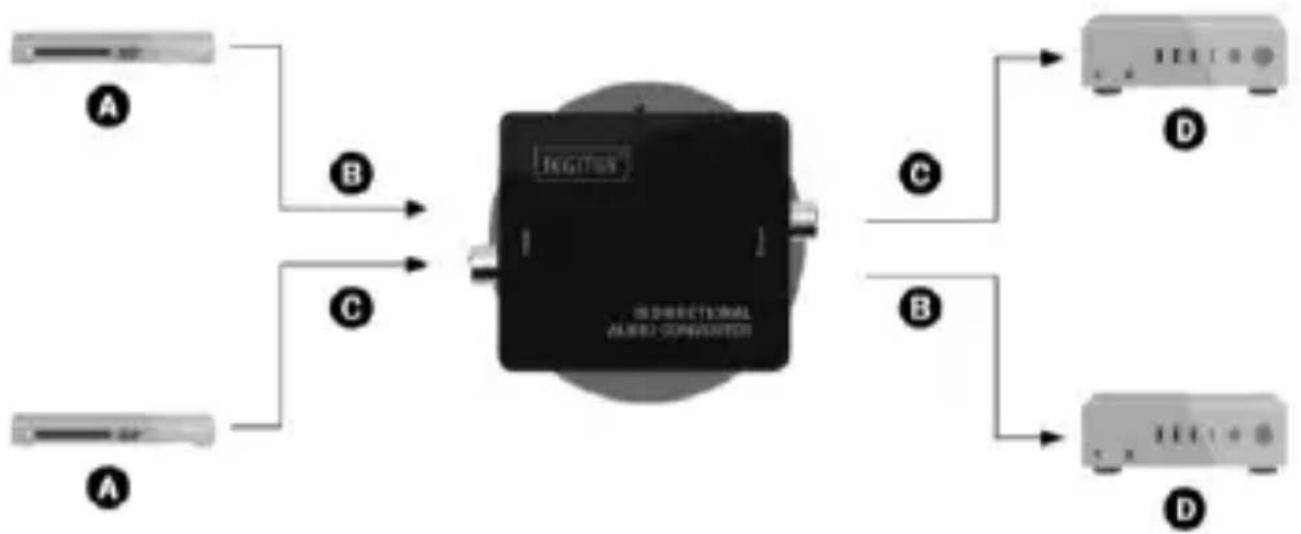

USB / Power TOSLINK™ Coaxial DIGITUS® BIDIRECTIONAL AUDIO CONVERTER Output TOSLINK™/Coaxial6.0 Anschluss und Betrieb
| A | Blu-Ray / DVD |
| B | TOSLINKTM-Kabel |
| C | Koaxialkabel |
| D | Verstärker |
Hinweise:
1) Falls kein Ton
a) Überprüfen Sie, ob die Signalempfangsausstattung und das angeschlossene Gerät funktionieren
b) Überprüfen Sie, ob die Signalquelle eingeschaltet und korrekt verbunden ist
c) Überprüfen Sie die Qualität der Systemverbindung
d) Überprüfen Sie alle Anschlüsse
2) Falls der Ton unterbricht, schließen Sie das Kabel erneut an, um eine ordnungsgemäße Verbindung sicherzustellen
Hiermit erklärt die Assmann Electronic GmbH, dass die gedruckte Konformitätserklärung dem Produkt beiliegt. Sollte die Konformitätserklärung fehlen, kann diese postalisch unter der unten genannten Herstelleradresse angefordert werden.
