BEDIENUNGSANLEITUNG M4213C-BAP LG

Lesen Sie unbedingt die Sicherheitsvorkehrungen, bevor Sie das Produkt verwenden. Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas nachschlagen müssen.

Beachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die darauf enthaltenenInformationen mit, falls Sie Serviceleistungen in Anspruch nehmen möchten.

LG

Kurze Geräusche beim Ein- und Ausschalten dieses Gerätes sind nor-mal.

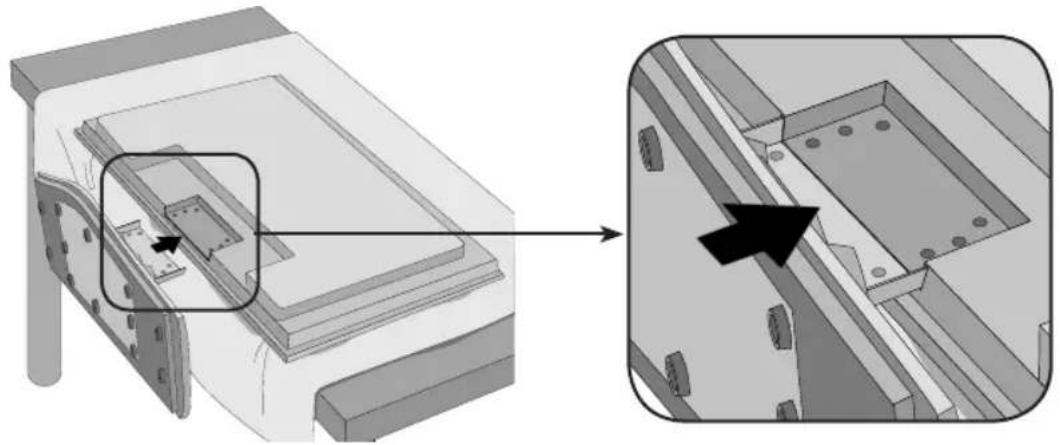

Montage des Standfußes

- Nur bei bestimmten Modellen.

1. Nehmen Sie die Teile des Standfußes aus der Verpackung und setzen Siedie Teile wie in der Abbildung gezeigt zusammen.

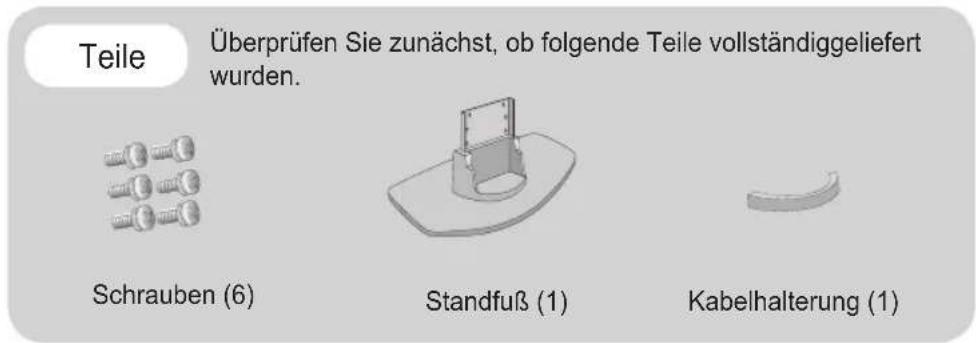

Teile Überprüfen Sie zunächst, ob folgende Teile vollständiggeliefert wurden. Schrauben (6) Standfuß (1) Kabelhalterung (1)

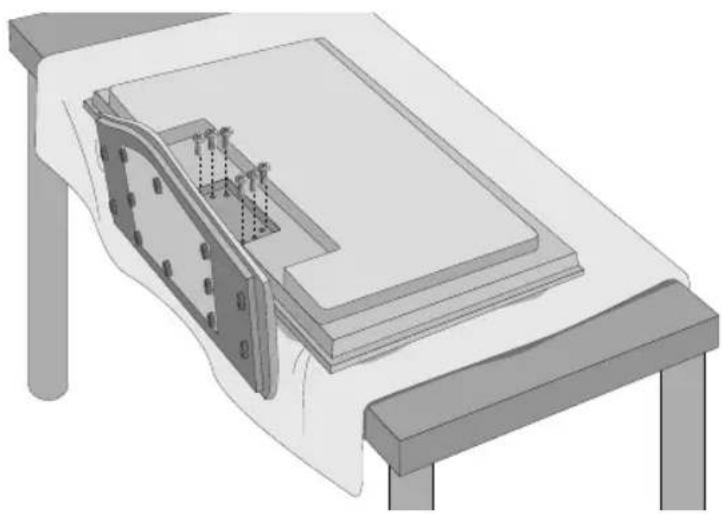

1. Breiten Sie ein weiches Tuch auf einem Tisch aus und legen Sie denFernseher mit dem Bildschirm nach unten auf dem Tuch ab. Bringen Sie denStandfuß wie in der folgenden Abbildung gezeigt an.

1. Befestigen Sie den Standfuß mit den Schrauben auf der Rückseite des Fernsehers, wie in der Abbildung gezeigt.

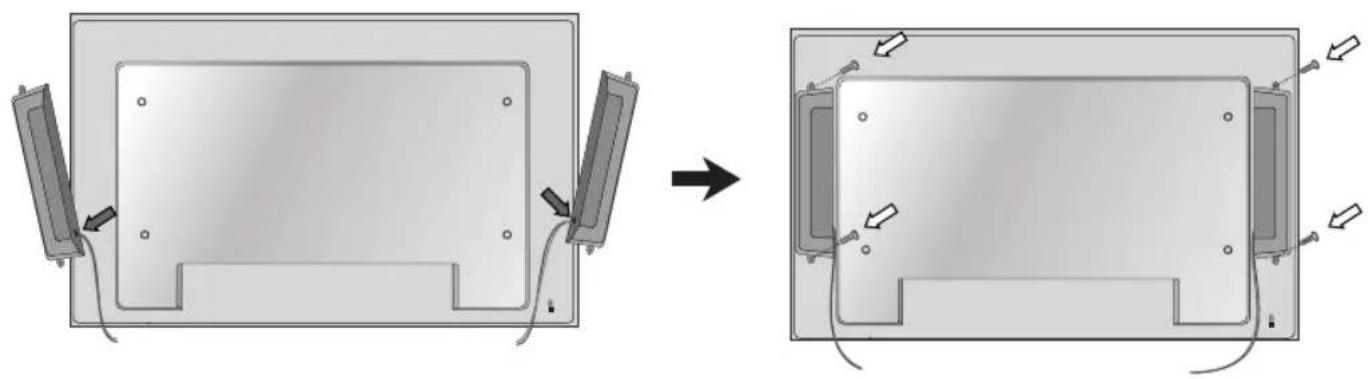

Anschließen der Lautsprecher

- Nur bei bestimmten Modellen.

Montieren Sie, wie in der folgenden Abbildung gezeigt, die Lautsprecher mit den Schrauben am Gerät und schließen Sie die Lautsprecherkabel an.

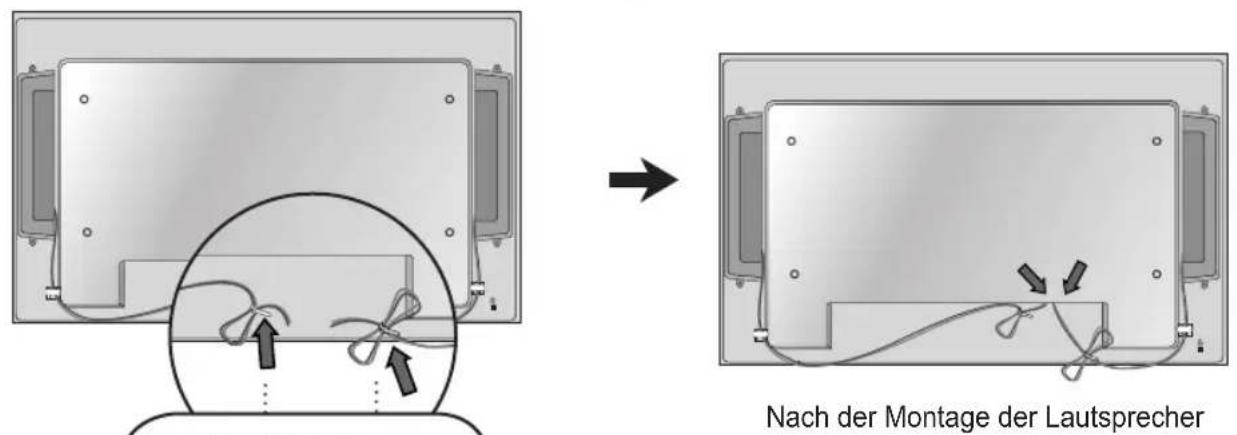

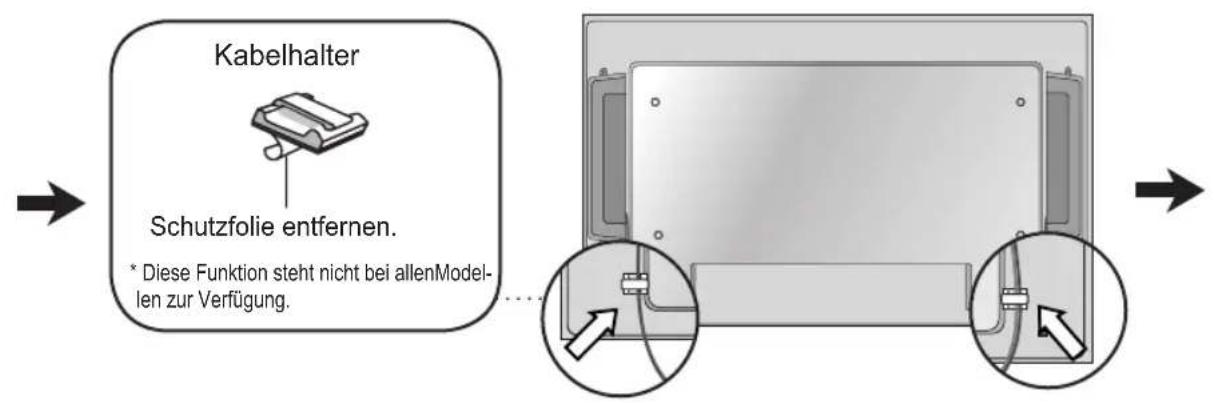

Fixieren Sie die Lautsprecherkabel nach dem Anbringen der Lautsprecher mit den Halterungen und Kabelbindern.

Kabelhalter Schutzfolie entfernen. * Diese Funktion steht nicht bei allenModelen zur Verfügung.

Nach der Montage der Lautsprecher

* Schließen Sie den Eingangsanschlussder Farbe entsprechend an.

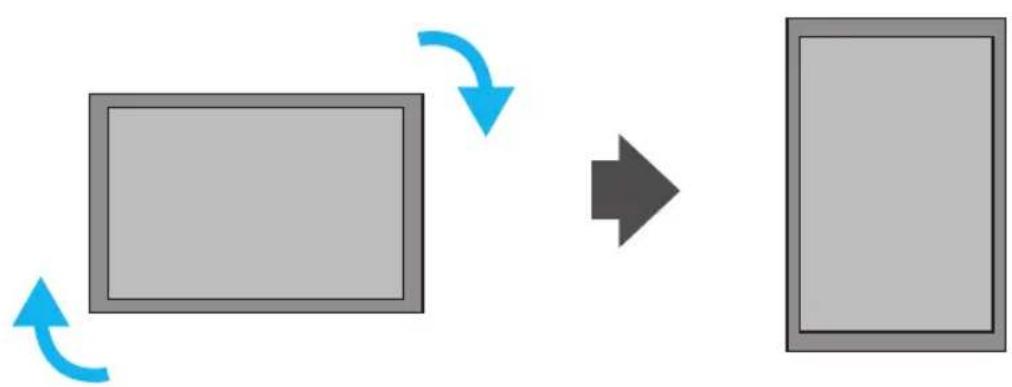

Hochformat einstellen

- Nur bei bestimmten Modellen.

"Drehen Sie den Bildschirm in der Einstellung Hochformat im Uhrzeigersinn."

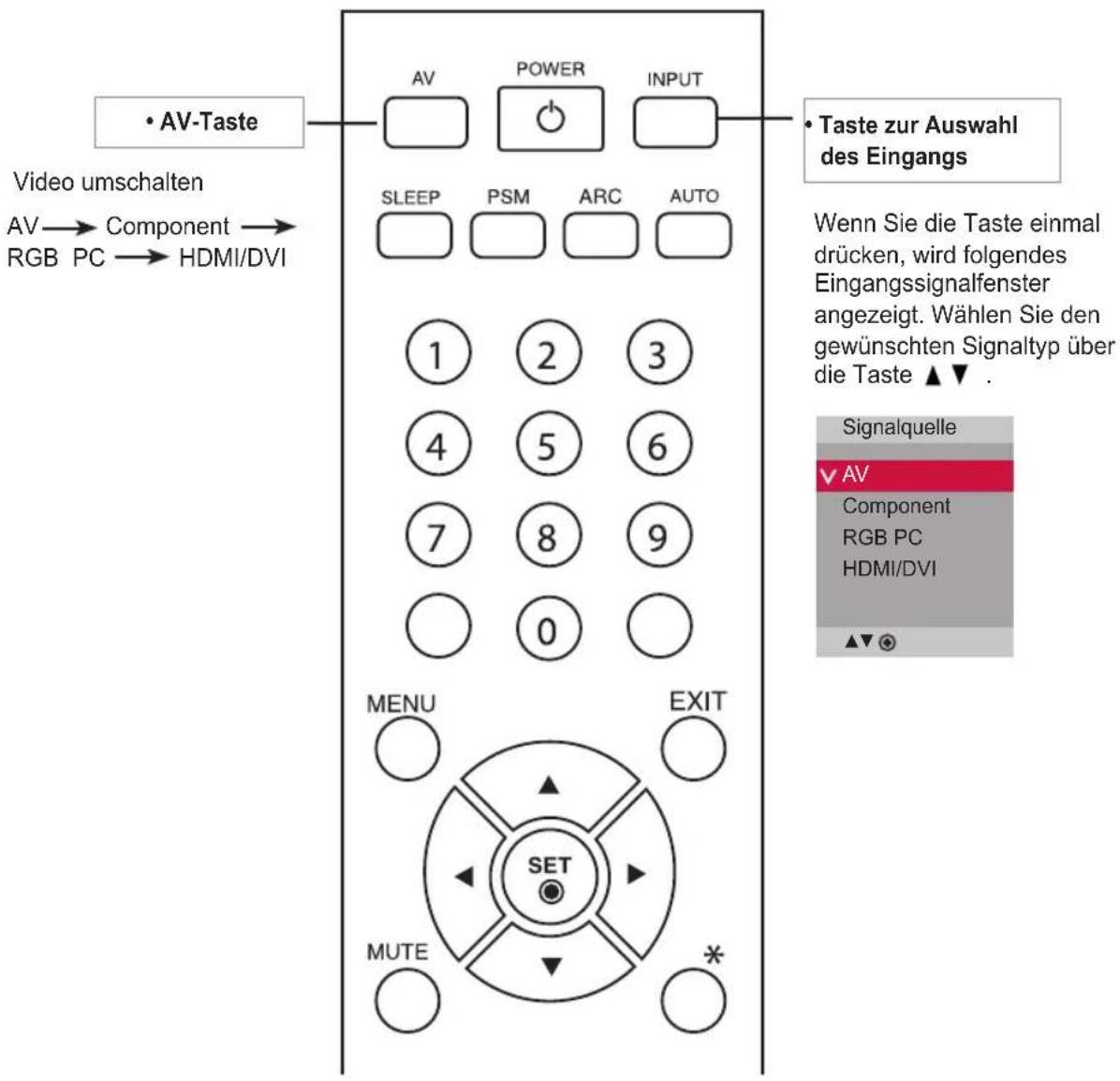

Verwenden der Fernbedienung

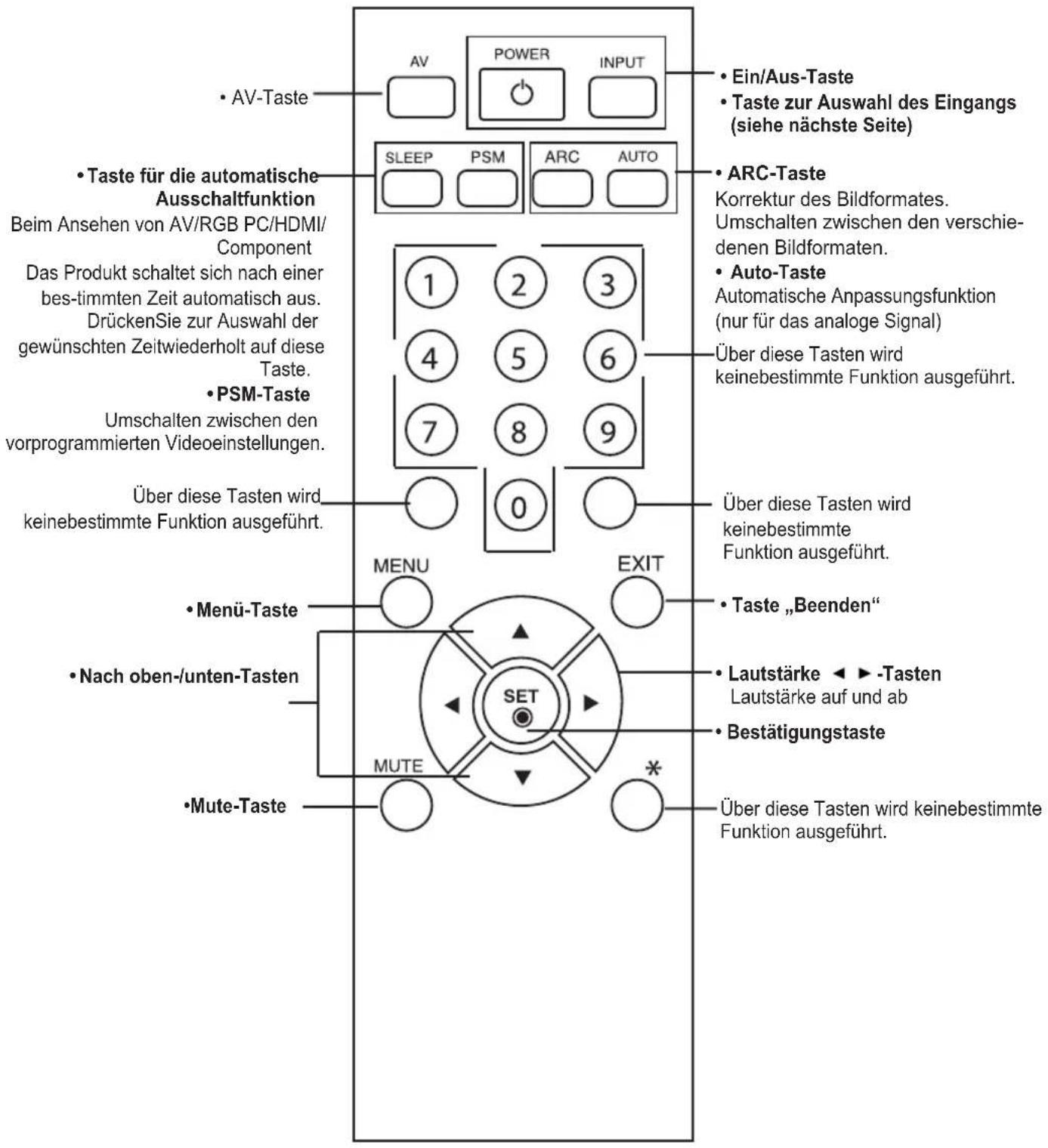

Bezeichnung der Tasten auf der Fernbedienung

• AV-Taste • Taste für die automatische Ausschaltfunktion Beim Ansehen von AV/RGB PC/HDMI/ Component Das Produkt schaltet sich nach einer bes-timmten Zeit automatisch aus. DrückenSie zur Auswahl der gewünschten Zeitwiederholt auf diese Taste. • PSM-Taste Umschalten zwischen den vorprogrammierten Videoeinstellungen. Über diese Tasten wird keinebestimmte Funktion ausgeführt. • Menü-Taste • Nach oben-/unten-Tasten • Mute-Taste AV POWER INPUT SLEEP PSM ARC AUTO 1 2 3 4 5 6 7 8 9 0 MENU EXIT SET MUTE • Ein/Aus-Taste • Taste zur Auswahl des Eingangs (siehe nächste Seite) • ARC-Taste Korrektur des Bildformates. Umschalten zwischen den verschiedenen Bildformaten. • Auto-Taste Automatische Anpassungsfunktion (nur für das analoge Signal) Über diese Tasten wird keinebestimmte Funktion ausgeführt. • Über diese Tasten wird keinebestimmte Funktion ausgeführt. • Taste „Beenden“ • Lautstärke ▶ ▶ -Tasten Lautstärke auf und ab • Bestätigungstaste • Über diese Tasten wird keinebestimmte Funktion ausgeführt.

Verwenden der Fernbedienung

• AV-Taste Video umschalten AV → Component → RGB PC → HDMI/DVI AV POWER INPUT SLEEP PSM ARC AUTO ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ 0 MENU EXIT SET MUTE • Taste zur Auswahl des Eingangs Wenn Sie die Taste einmal drücken, wird folgendes Eingangssignalfenster angezeigt. Wählen Sie den gewünschten Signaltyp über die Taste ▲▼ . Signalquelle ▼ AV Component RGB PC HDMI/DVI ▲▼ ⊙

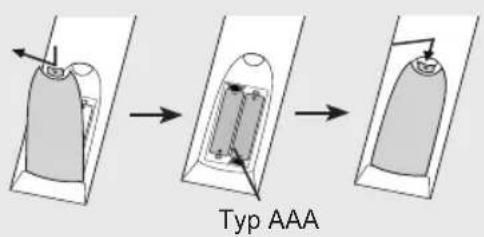

Einlegen von Batterien in die Fernbedienung

Typ AAA

1. Schieben Sie die Batterie auf.
2. Legen Sie die Batterien richtig ein (+/-).
3. Schließen Sie die Batterieklappe wieder.
4. Entsorgen Sie leere Batterien in
   Recyclingbehältern, um eine
   Verschmutzung der Umwelt zu vermeiden.

Name und Funktion der Teile

* Das im Handbuch abgebildete Produkt könnte sich von dem tatsächlichen Produkt unterscheiden.

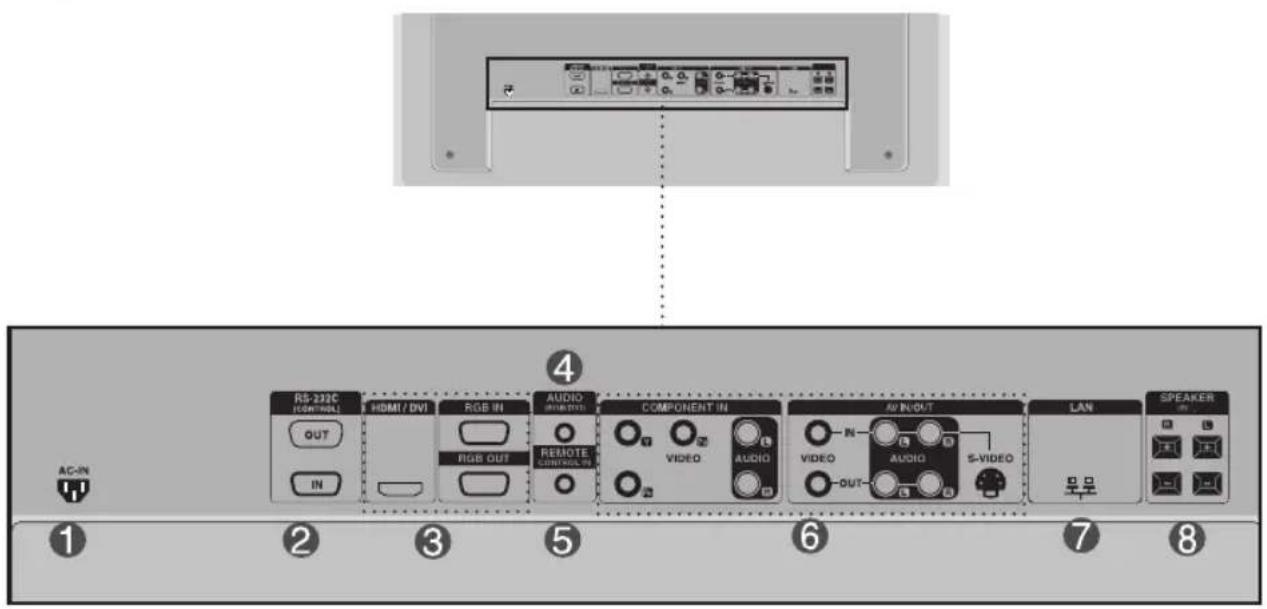

Rückansicht

RS-232C CONTROL HDMI / DVI RGB IN RGB OUT AUDIO IN REMOTE CONTROL IN COMPONENT IN VIDEO AUDIO AV IN/OUT IN VIDEO S-VIDEO LAN SPEAKER IN AC-IN 1 2 3 4 5 6 7 8

1 Stromanschluss: Schließen Sie hier das Stromkabel an
② RS-232C Serial Ports
③ Eingänge für PC-Signal

: HDMI unterstützt hochauflösende Eingänge sowie HDCP (Digitaler Schutz von Inhaltenhoher Bandbreite). Bestimmte Gerät müssen HDCP unterstützen, um HD-Signale verarbeiten zu können.

4 PC-Sound-Buchse

: Verbinden Sie das Audiokabel mit der *LINE OUT-Buchse der PC-Soundkarte.

⑤ Anschluss für Kabelfernbedienung
6 AV-Anschlüsse
7 LAN-Anschlüsse
8 Lautsprecheranschlüsse

\*LINE OUT

Ein Anschluss für Lautsprecher mit integriertem Verstärker. Stellen Sie sicher, dass Sie den Anschlussstecker der PC-Soundkarte vor dem Anschluss prüfen. Wenn der Audio Out der PC-Soundkarte nur einen Speaker Out besitzt, verringern Sie die PC-Lautstärke. Wenn der Audio Out der PC-Soundkarte sowohl Speaker Out als auch Line Out unterstützt, konvertieren Sie mittels Jumper der Karte des Programms zu Line Out. (Informationen hierzu finden Sie im Handbuchder Soundkarte.)

Anschluss an externe Geräte

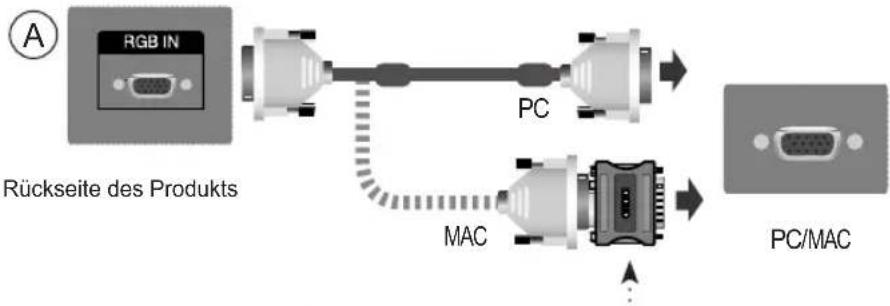

Anschluss an den PC

1 Vergewissern Sie sich zunächst, dass der Computer, das Produkt und die Peripheriegeräteausgeschaltet sind. Schließen Sie dann das Kabel für das Eingangssignal an.

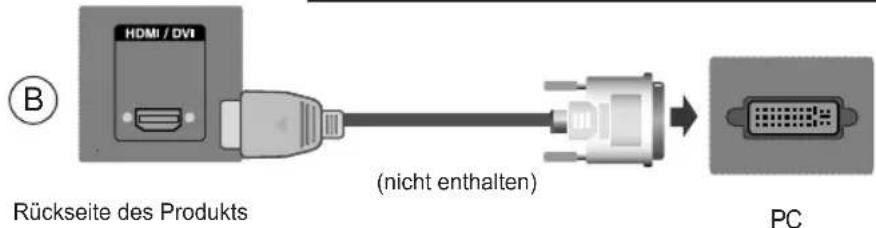

A Beim Anschluss des D-Sub-Signaleingangskabels B Beim Anschluss des HMDI-DVI-Signaleingangskabels(nicht enthalten) * Bei Anschluss eines HDMI PCs können Kompatibilitätsprobleme auftreten.

Macintosh-Adapter (nicht enthalten)

Verwenden Sie den Standard-Macintosh-Adapter, da der auf dem Markt erhältliche Adapter nicht kompatibel ist (unterschiedliches Signalsystem).

HDMI / DVI B (nicht enthalten) Rückseite des Produkts PC

* Um die Betriebsrichtlinien für dieses Gerät einzuhalten, müssen abgeschirmte Signalkabel (15-poliges D-Sub-Kabel, DVI-Kabel) mit Ferritkern verwendet werden.

② Schließen Sie das Audiokabel an.

AUDIO RECOV

Rückseite des Produkts
PC

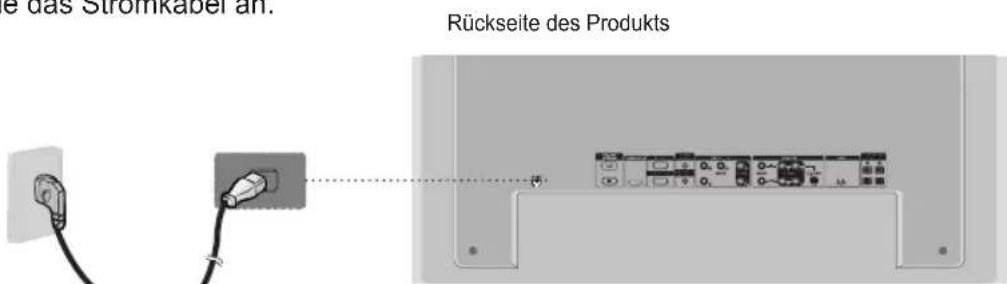

③ Schließen Sie das Stromkabel an.

e das Stromkaber an. Rückseite des Produkts

Anschluss an externe Geräte

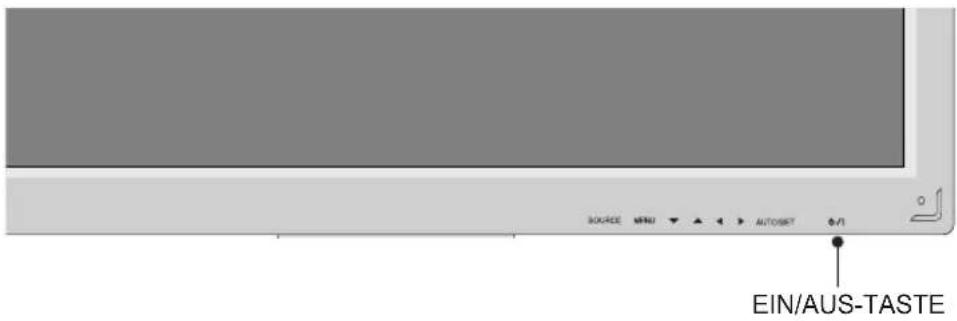

4 ① Schalten Sie das Gerät ein, indem Sie die Ein/Aus-Taste am Produkt drücken.

SOURCE ⬤/10 AUTOSET 8/1 EIN/AUS-TASTE

② Schalten Sie den PC ein.

⑤ Wählen Sie ein Eingangssignal. Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszuwählen.

INPUT → ▼▲ → SET

Betätigen Sie wahlweise die Taste SOURCE auf der Geräterückseite.

(A) Beim Anschluss eines D-Sub-Signaleingangskabels:

- Wählen Sie RGB PC aus: 15-Pin D-Sub-Analogsignal.

B Beim Anschluss eines HDMI-DVI-Signaleingangskabels:

- Wählen Sie HDMI/DVlaus: HDMI-DVI-Digitalsignal.

Signalquelle AV Component RGB PC HDMI/DVI

Signalquelle AV Component RGB PC ▼HDMI/DVI

Hinweis

• Anschluss von zwei Computern

Schließen Sie die Signalkabel (HDMI-DVI) an die Computer an.

Drücken Sie INPUT (Quelle) auf der Fernbedienung, um den Computer auszuwählen, der ver-wendet werden soll.

- Anschluss an eine geerdete Steckdose oder eine Mehrfachsteckdose (Anschluss mit dreiKontakten.)

Anschluss an externe Geräte

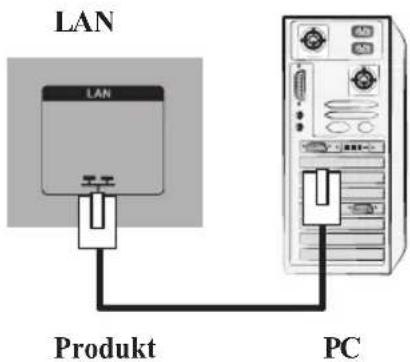

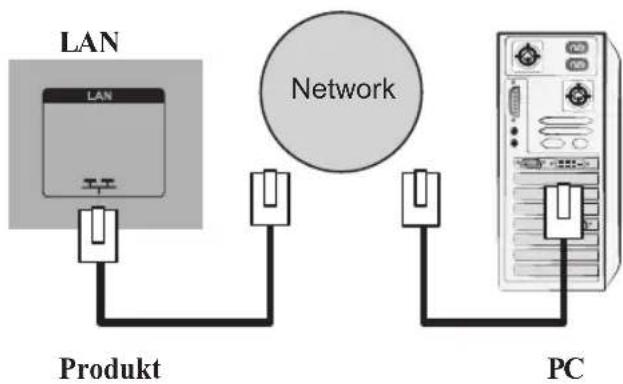

Bei Verwendung eines LAN

Schließen Sie LAN-Kabel an, wie in der folgenden Abbildung gezeigt.

Den Monitor direkt am PC anschließen.

LAN LAN Produkt PC

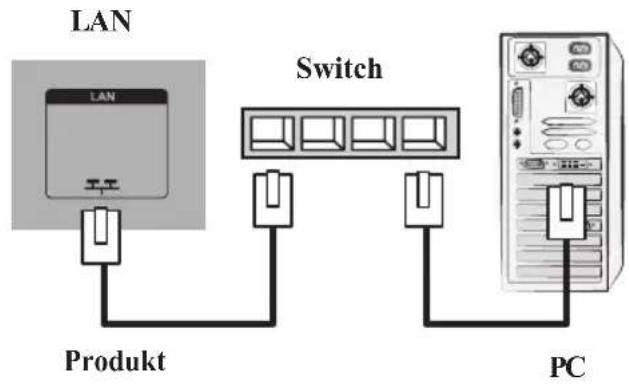

Verwendung eines Routers (Switch)

LAN Switch Produkt PC

Internetverbindung.

Schließen Sie das LAN-Kabel an und installieren Sie das ProgrammeZ-Net Managerauf der CD-ROM. Weitere Hinweise zu diesem Programm finden Sie im Handbuch zueZ-Net auf der mitgelieferten CD.

Hinweis

- Bei Anschluss an ein LAN wird eine Verbindung zwischen PC und Monitor hergestellt, sodass die OSD-Bildschirmmenüs sowohl auf dem PC als auch auf dem Monitor angezeigtwerden können.

Anschluss an externe Geräte

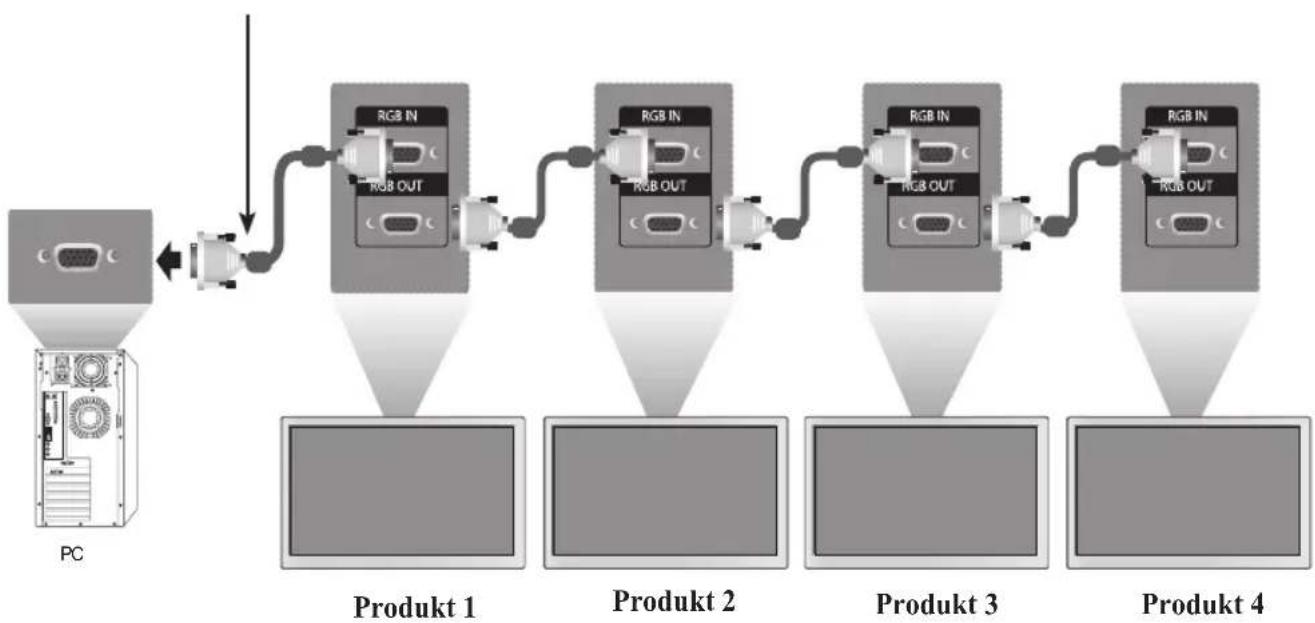

Monitor-Reihenschaltung

Verwenden Sie diese Funktion, wenn Sie ANALOGE RGB-Signale eines PCs auf demanderen Produkt anzeigen möchten.

- Verwendung verschiedener Produkte, die aneinander angeschlossen sind

Schließen Sie ein Ende des Signaleingangskabels (15-Pin-D-Sub-Signalkabel) an den RGB OUT.

Anschluss von Produkt 1 an und schließen Sie das andere Ende an den RGB IN.

15-Pin-D-SUB-Signalkabel

Hinweis

Anschluss an externe Geräte

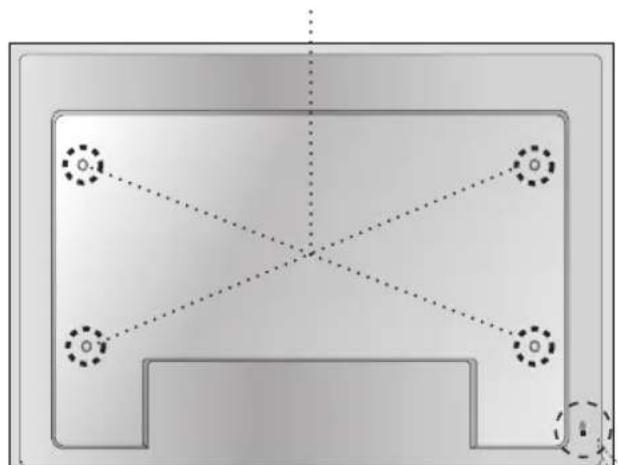

VESA FDMI-Wandmontage

Dieses Gerät besitzt eine VESA FDMI-kompatible Montageschnittstelle.

Diese Schnittstellen müssen separat erworben werden und sind nicht bei LGerhältlich. Weitere Hinweise finden Sie in der Anleitung der Schnittstelle. Weitere Hinweise finden Sie in der Anleitung der Schnittstelle.

Kensington Sicherheitsvorrichtung

Dieses Gerät ist mit einem Kensington-Sicherheits-Systemanschluss auf der Rückseiteausgestattet. Kabel und Schloss müssen sepa-rat erworben werden und sind nicht bei LGerhältlich. Weitere Informationen erhalten Sieauf der Kensington-Homepage unter http://www.kensington.com.

Anschluss an externe Geräte

Videoeingang

Schließen Sie das Videokabel (siehe unten) und dann das Stromkabel (siehe Seite 7) an.

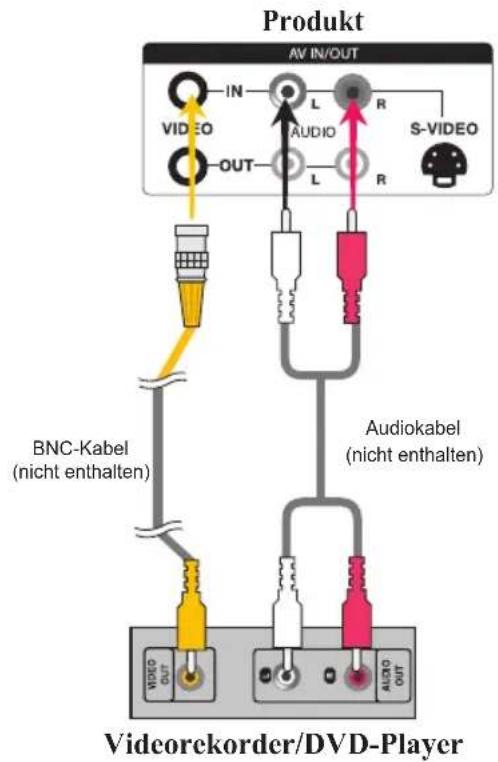

Bei Anschluss über ein BNC-Kabel

- Schließen Sie den Eingangsanschluss der Farbeentsprechend an.

Produkt AV IN/OUT IN L R VIDEO S-VIDEO IN AUDIO L R VIDEOK OUT BNC-Kabel (nicht enthalten) Audiokabel (nicht enthalten) VIDEO OUT AUDIO OUT Videorekorder/DVD-Player

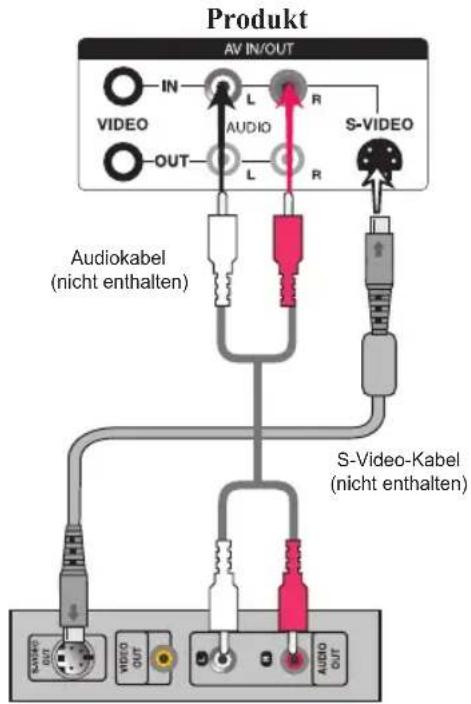

Anschluss des S-Video-Kabel.

- Verwenden Sie den S-Video-Eingangsanschluss, um Filme bei hoher Bildqualität ansehen zu könnenmovies.

Produkt AV IN/OUT IN L R VIDEO S-VIDEO OUT L R Audiokabel (nicht enthalten) S-Video-Kabel (nicht enthalten)

Videorekorder/DVD-Player

Wählen Sie ein Eingangssignal.

Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszuwählen.

INPUT SET ▼▲→

Betätigen Sie wahlweise die Taste SOURCE auf der Geräterückseite.

Bei Anschluss über ein BNC-Kabel

• Wählen Sie AVaus.

Anschluss eines S-Video-Kabels

- Wählen Sie AVaus.

Signalquelle AV Component RGB PC HDMI/DVI

- Bei gleichzeitigem Anschluss eines Koaxialkabels und eines S-Video-Kabels besitzt der S-Video-Eingang

Anschluss an externe Geräte

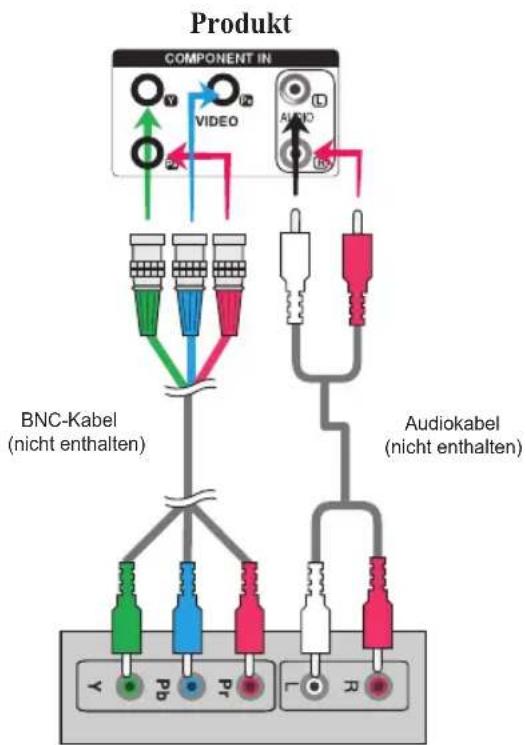

1 Schließen Sie das Video-/Audiokabel (siehe unten) und dann das Stromkabel(siehe Seite 7) an.

- Schließen Sie den Eingangsanschluss der Farbe entsprechend an.

Produkt COMPONENT IN VIDEO AUDIO BNC-Kabel (nicht enthalten) Audiokabel (nicht enthalten)

HDTV-Gerät

Hinweis

• Bestimmte Gerät müssen HDCP unterstützen, um HD-Signale verarbeiten zu können.
• Über den Component-Anschluss ist kein HDCP möglich.

2 Wählen Sie ein Eingangssignal.

Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszuwählen.

INPUT SET ▼▲ →

Betätigen Sie wahlweise die Taste SOURCE auf der Geräterückseite.

• Wählen Sie Componentaus.

Signalquelle AV ✓ Component RGB PC HDMI/DVI

Anschluss an externe Geräte

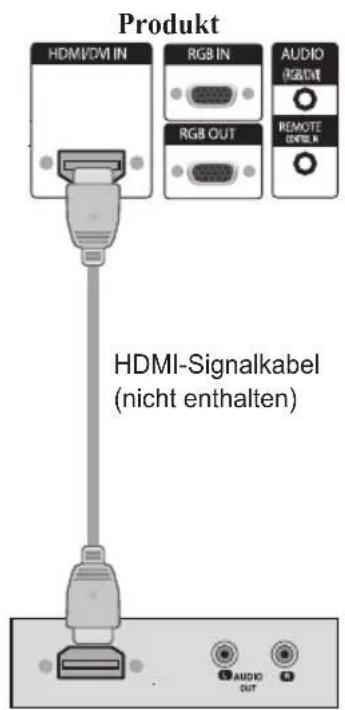

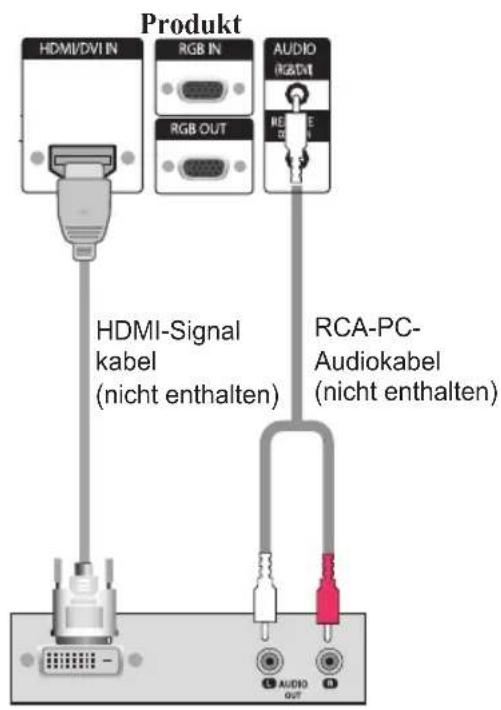

HDMI- Eingang (480p/576p/720p/1080i/1080p)

- HDMI unterstützt hochauflösende Eingänge sowie HDCP (Digitaler Schutz von Inhalten hoher Bandbreite). Bestimmte Gerät müssen HDCP unterstützen, um HD-Signale verarbeiten zukönnen.

Schließen Sie das Video-/Audiokabel (siehe unten) und dann das Stromkabel (sieheSeite 7) an.

Produkt HDMI/DVI IN RGB IN RGB-OUT AUDIO RDA HDMI-Signal kabel (nicht enthalten) RCA-PC- Audiokabel (nicht enthalten)

VCR/DVD/Set-top Box

Produkt HDM/DMI IN RGB IN AUDIO RGB OUT REMOTE ENTRE M HDMI-Signalkabel (nicht enthalten) AUDIO OUT

VCR/DVD/Set-top Box
Hinweis : Dolby Digital wird nicht unterstützt.

Wählen Sie ein Eingangssignal.

Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszuwählen.

INPUT SET ▼▲ →

Betätigen Sie wahlweise die Taste SOURCE auf der Geräterückseite.

Beim Anschluss eines HDMI-DVI-Signaleingangskabels:

Beim Anschluss eines HDMI-Signaleingangskabels:

• Wählen Sie HDMI/DVlaus

Signalquelle AV Component RGB PC ▼ HDMI/DVI

Anschluss an externe Geräte

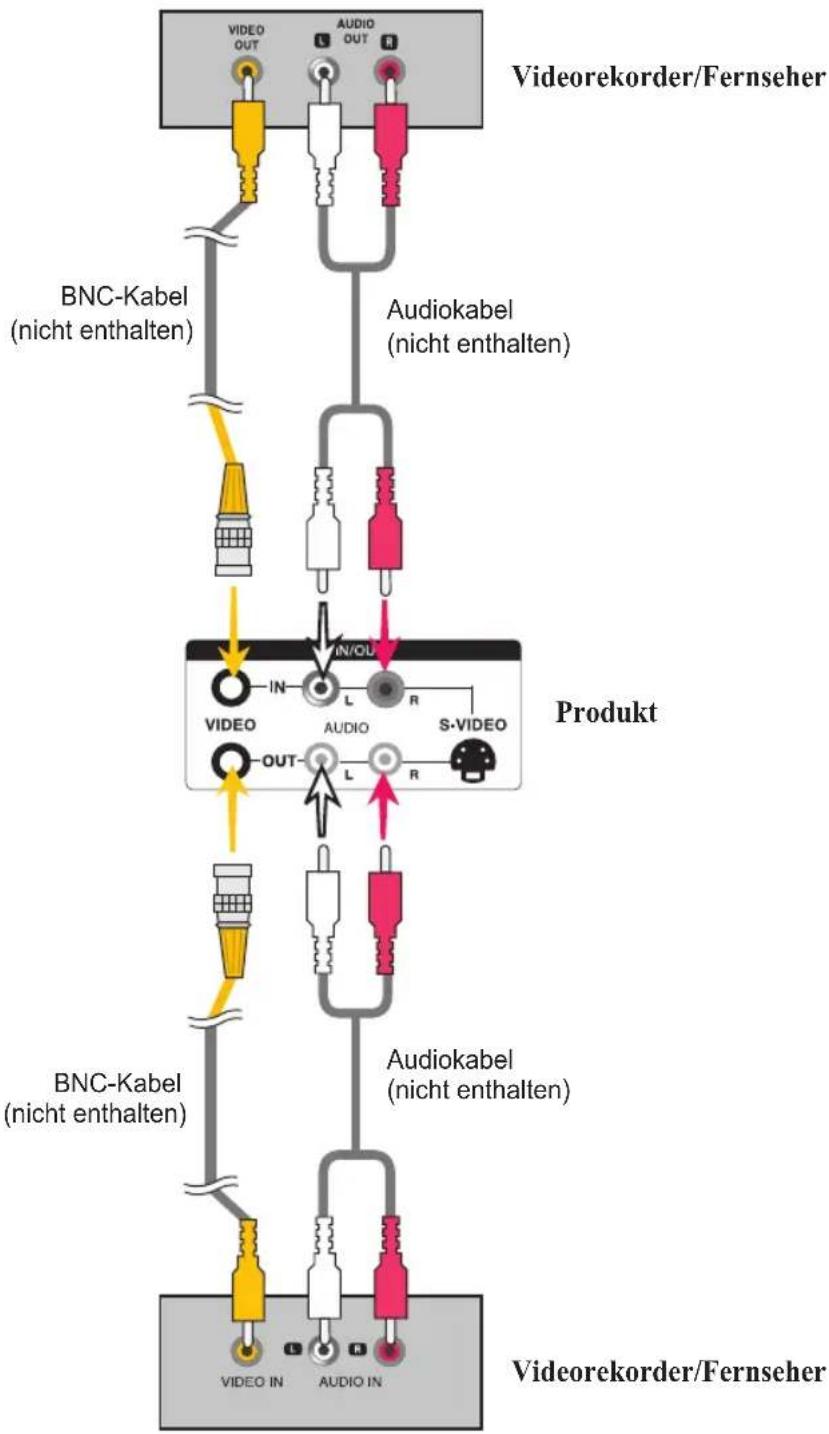

Anschluss an AV-Ausgänge

- Der AV-Eingang kann mit dem AV-Ausgang weiterer Monitore verbunden werden.

- Bei mehrfachen stufenweisen Eingangs/Ausgangsanschlüssen sollten verlustfreie Kabel verwendet werden. Wir empfehlen den Einsatz von Signalverteilern.

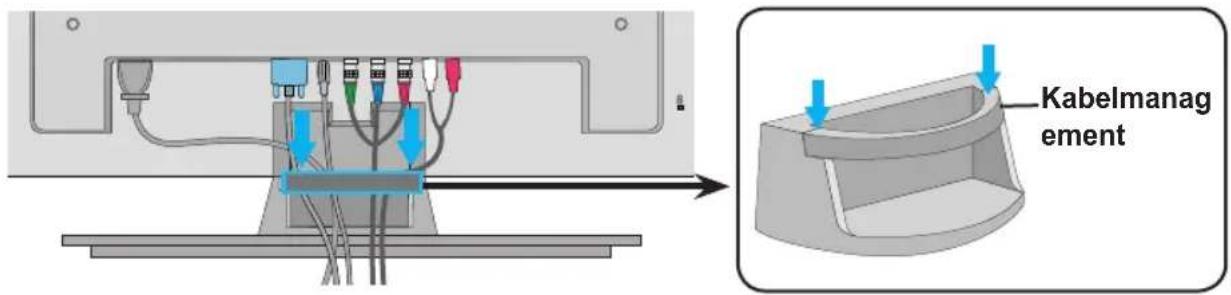

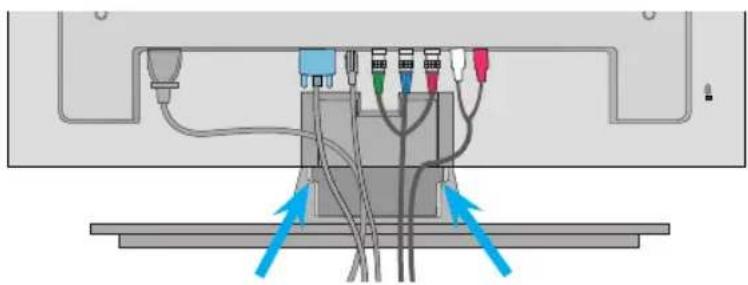

Kabelhalterung

- Nur bei bestimmten Modellen.

1. Ordnen Sie die Kabel in der Mitte an (siehe Abbildung).

1. Befestigen Sie zum Verlegen der Kabel die Kabelführung an der Rückseite.

Kabelmanag ement

Kabelführung entfernen.

Halten Sie den Kabelstrang mit beiden Händen fest und ziehen Sie ihn nach unten.

Achtung

- Den Monitor niemals an der Kabelhalterung anheben.

Benutzermenüs

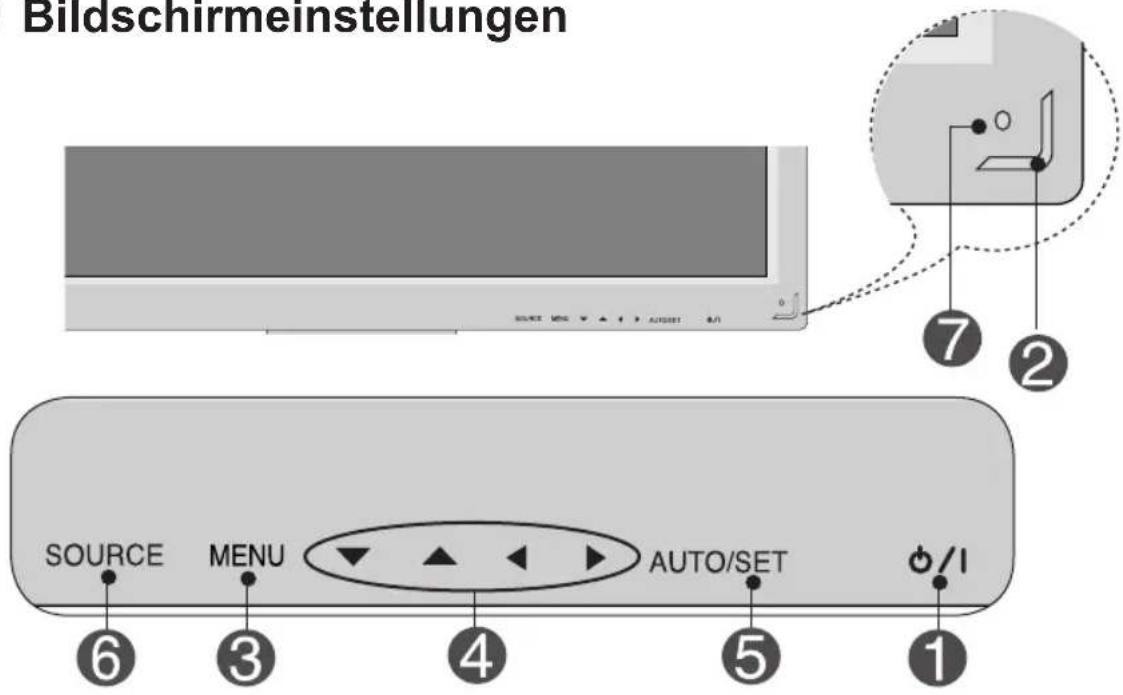

Bildschirmeinstellungen

Bildschirmeinstellungen SOURCE MENU AUTO/SET 0/1 ⑦ ② ⑥ ③ ④ ⑤ ①

1 Power- (Ein/Aus) Taste

- Berühren Sie den Ein/Aus-Sensor.

② Betriebsanzeige

- Diese Anzeige leuchtet blau, wenn der Bildschirm normal arbeitet (eingeschaltet ist). Befindet sich das Display im Standby-Modus(Energiesparmodus), leuchtet diese Anzeige bernsteinfarben.

3 MENU- (Menü) Taste

- Verwenden Sie diese Taste, um das OSD- (On Anzeige Display) Menü ein-/auszublenden.

4 OSD-Auswahl-/-

- Verwenden Sie diese Tasten, um Menüpunkte auszuwählen oder die Einstellungen in der OSD-Anzeige anzupassen.

▼▲ • Nach oben-/unten-Tasten

- Regeln Sie die Lautstärke.

Benutzermenüs

Bildschirmeinstellungen

Taste AUTO/SET (Auto/Auswahl)

[Für PC-Analog-Signal]

Automatischer Abgleich erfolgt. Stellen Sie die Auflösung auf 1360x768 ein.

[Bei aktivem XGA-Modus undausgewählten 1360 x 768]

Automatischer Abgleich erfolgt.

Taste SOURCE

- Umschalten zwischen den Eingängen.

AV Composite Video

Component HDTV, DVD

RGBPC 15-Pin D-Sub-Analogsignal

HDMI/DVI Digitalsignal

Signalquelle

VAV

Component

RGB PC

HDMI/DVI

IR-Empfänger

- Über diesen Sensor empfängt das Gerät die Signale der Fernbedienung.

Benutzermenüs

OSD-Menü

Symbol	Funktionsbeschreibung

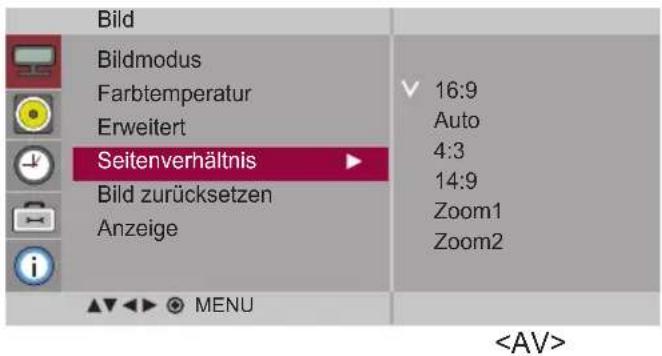

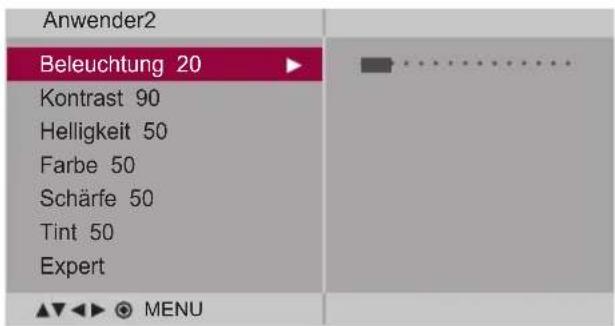

	Einstellen der Helligkeit, des Kontrasts und der Farbstärke nach Wunsch

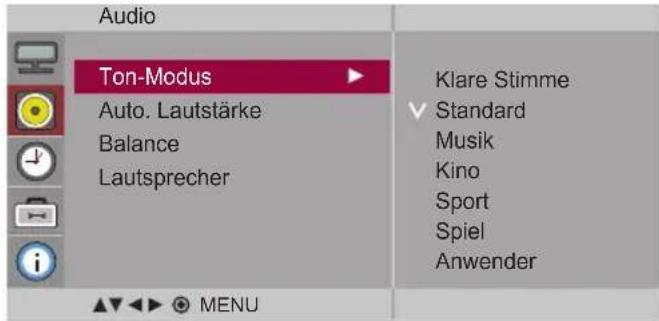

	Einstellen der Audiofunktion
Audio

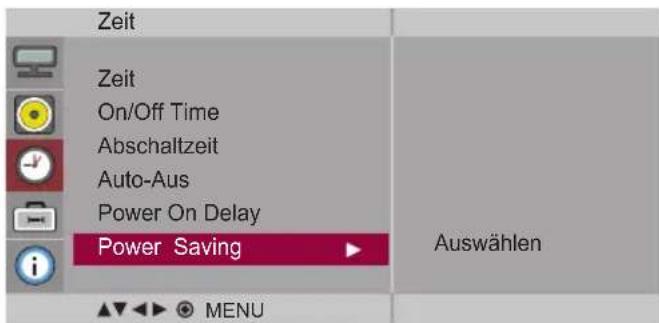

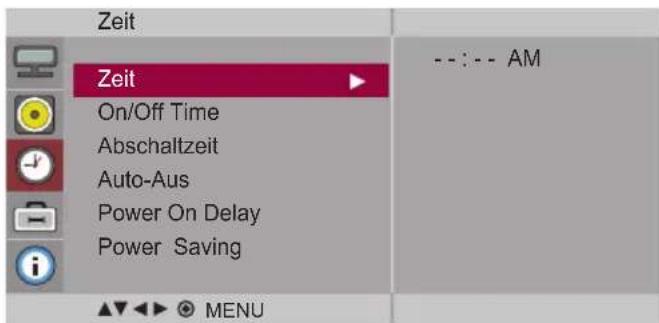

	Zeitr-Einstellungen
Zeit

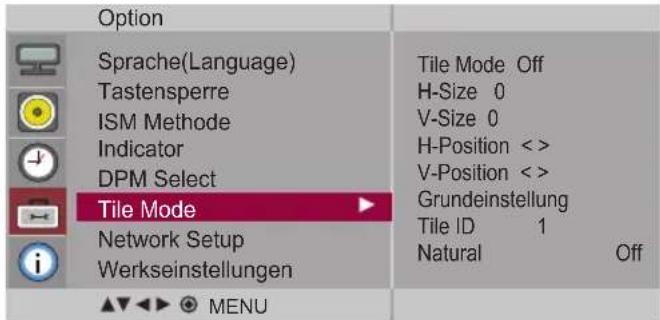

	Einstellen des Anzeige-Status entsprechend der Umgebung

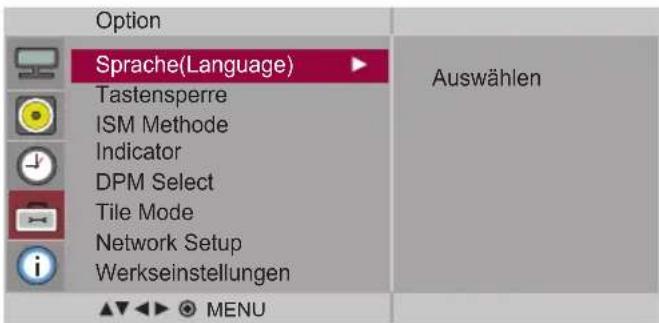

Option
	Kennung einstellen und Seriennummer sowie Software-Versionanzeigen.
Information

Hinweis

OSD (On-Anzeige-Display)

Aufgrund der grafischen Darstellung können Sie den Anzeige-Status bequem über die OSD-Funktion einstellen.

Benutzermenüs

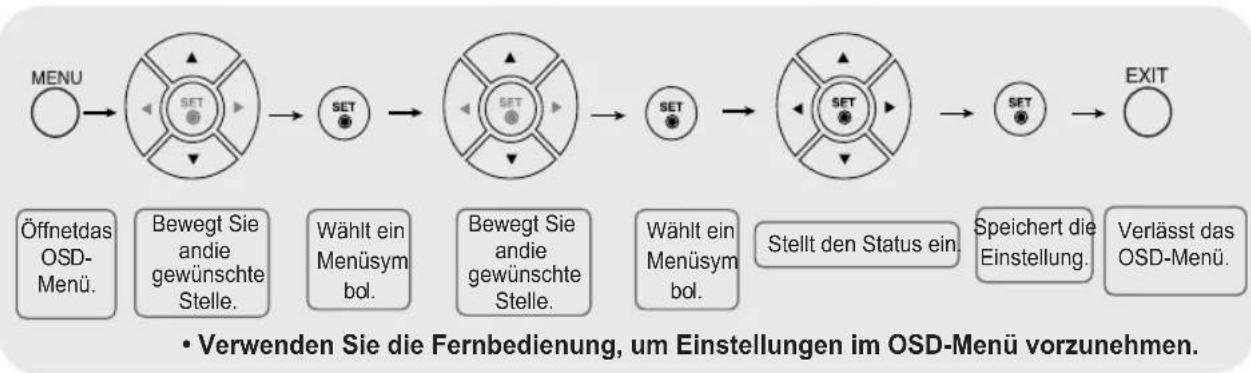

Einstellungen des OSD- (On Anzeige Display) Menüs

    subgraph OSD-Menu State
        I["Öffnetdas OSD-Menü."]
        J["Bewegt Sie andie gewünschte Stelle."]
        K["Wählt ein Menüsymbol."]
        L["Bewegt Sie andie gewünschte Stelle."]
        M["Wählt ein Menüsymbol."]
        N["Stellt den Status ein."]
        O["Speichert die Einstellung."]
        P["Verlässt das OSD-Menü."]
    end

    style I fill:#fff,stroke:#000
    style J fill:#fff,stroke:#000
    style K fill:#fff,stroke:#000
    style L fill:#fff,stroke:#000
    style M fill:#fff,stroke:#000
    style N fill:#fff,stroke:#000
    style O fill:#fff,stroke:#000
    style P fill:#fff,stroke:#000

1 Drücken Sie die Taste MENU(Menü). Das OSD-Hauptmenü wird angezeigt.
2 Um auf eine Steuerung zuzugreifen, verwenden Sie die Tasten ▼ ▲.
3 Wenn das gewünschte Symbol markiert ist, drücken Sie die Taste SET(Bestätigen).
4 Verwenden Sie die Tasten ▼▲◀▶, um jeweils die gewünschte Stufe einzustellen.
5 Akzeptieren Sie die Änderungen über die Taste SET(Bestätigen).
6 Verlassen Sie das OSD über die Taste EXIT (Beenden).

Automatische Bildeinstellung

Betätigen Sie bei einem analogen PC-Signal die Taste AUTO/SET(bzw. die Taste AUTO auf der Fernbedienung). Daraufhin werdendie optimalen Bildschirmeinstellungen für die aktuelle Betriebsartvorgenommen. Sollten Sie mit den Einstellungen nicht zufriedensein, können der Bildschirm manuell angepasst werden.

[Bei aktivem XGA-Modus undausgewählten 1360 x 768]

Automatischer Abgleich erfolgt.

Benutzermenüs

Einstellen der Bildfarbe

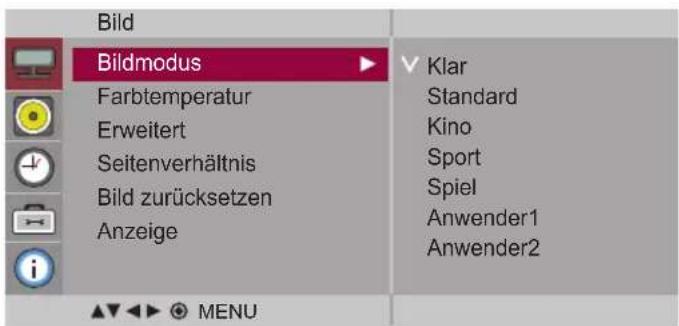

Bildmodus

Bild Bildmodus Farbtemperatur Erweitert Seitenverhältnis Bild zurücksetzen Anzeige Klar Standard Kino Sport Spiel Anwender1 Anwender2 MENU

Zwischen voreingestellten Bildschirmen wechseln.

• Klar :Wählen Sie diese Option zur Anzeige eines scharfen Bildes.
• Standard: Für die häufigste und natürlichste Bildanzeige.
• Kino: Wählen Sie diese Option, um die Helligkeit um eine Stufe zu verringern.
• Sport: Wählen Sie diese Option zur Anzeige eines weicheren Bildes.
• Spiel: Wählen Sie diese Option für schnelle Bildwechsel bei Spielen.
• Anwender1,2: Wählen Sie diese Option für benutzerdefinierte Einstellungen.

Anwender2 Beleuchtung 20 Kontrast 90 Helligkeit 50 Farbe 50 Schärfe 50 Tint 50 Expert ▲▼◀▶ ⚙ MENU

Beleuchtung: Einstellen der Helligkeit für den Bildschirm bzw. für den LCD-Bildschirm.

Kontrast: Stellen Sie hier den Unterschied zwischen hellen und dunklenBereichen ein.

Helligkeit: Einstellung der Bildhelligkeit

Farbe: Einstellung der FarbstärkeSchärfe: Einstellung der Bildschärfe

Tint: Einstellung des Farbtons

Expert: Kompensierung der einzelnen Bildmodi bzw. Einstellung der Bildwertebestimmter Bildanzeigen (Nur Menü Anwender2).

Hinweis

Wenn die Einstellung „Bildmodus“ im Menü Bild auf Klar, Standard, Kino, Sport oder Spiel gesetzt ist, werden die entsprechenden Menüs automatisch eingestellt

Benutzermenüs

Einstellen der Bildfarbe

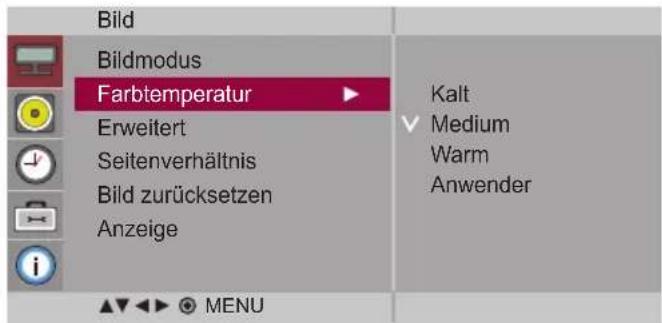

Farbtemperatur

Bild Bildmodus Farbtemperatur Erweitert Seitenverhältnis Bild zurücksetzen Anzeige Kalt Medium Warm Anwender MENU

Auswahl einer voreingestellten Farbpalette

• Kalt: leicht bläuliches Weiß
• Medium: neutrales Weiß
• Warm: leicht rötliches Weiß

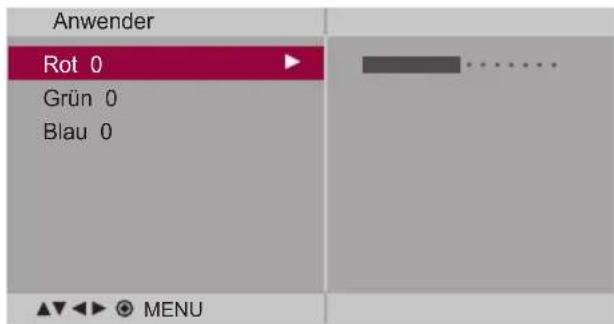

- Anwender: Wählen Sie diese Option für benutzerdefinierte Einstellungen.

Anwender Rot 0 Grün 0 Blau 0 ▲▼◀▶ Ⓧ MENU

Rot/Grün/Blau

Wählen Sie Ihre eigenen Farbstufen.

Benutzermenüs

Einstellen der Bildfarbe

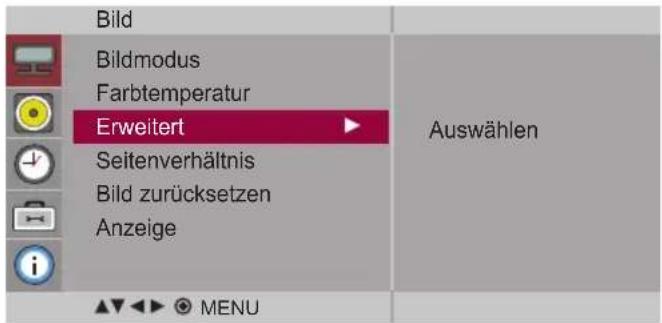

Erweitert

Bild Bildmodus Farbtemperatur Erweitert Seitenverhältnis Bild zurücksetzen Anzeige Auswählen MENU

- Gamma : Einstellen des Gamma-Wertes.: -50/0/50 Bei einem hohen Gamma-Wert erscheint das Monitorbild weißer, bei einem niedrigenGamma-Wert erhöht sich der Bildkontrast.

- Film Mode : (Diese Funktion ist in den folgenden Modi verfügbar: AV und Component 480i/576i.) Wenn Sie sich einen Spielfilm ansehen, wird über diese Funktion das optimale Bild eingestellt.

- Schwarzwert: (Diese Funktion ist in den folgenden Modi verfügbar: AV(NTSC) und HDMI. Stellt den Kontrast und die Helligkeit des Bildschirms über den Schwarzwert des Bildschirms ein.

• Tief: Die Bildschirmhelligkeit wird erhöht.
- Hoch: Die Bildschirmhelligkeit wird verringert.

- NR: Filtert Rauschen heraus, so dass das Originalbild in voller Qualität angezeigt werden kann.

Benutzermenüs

Einstellen der Bildfarbe

Seitenverhältnis Auswahl des Bildformats

Bild Bildmodus Farbtemperatur Erweitert Seitenverhältnis Bild zurücksetzen Anzeige 16:9 Auto 4:3 14:9 Zoom1 Zoom2 MENU

16:9 Breitbildformat.

Nur Scannen Anzeigen der übertragenen Daten als Vollbild ohne abgeschnittene Bildränder. (* Dieses Menü ist nur in den eingestellten Auflösungen 720p, 1080p und 1080iim Component-Modus aktiviert.)

Auto Das Original-Bildformat wird unverändert angezeigt. Das Bildformat wird je nach angezeigter Sendung automatisch eingestellt.

4:3 Das Bildformat 4:3.

1:1 Dieses Bildformat entspricht dem 1:1-Verhältnis des allgemeinen AV-Signals(nur RGB-PC und HDMI/DVI-PC).

14:9 Sendungen im Format 14:9 werden üblicherweise mit schwarzen Streifenam oberen und unteren Bildrand angezeigt. Sendungen im Format 4:3 werden nach oben und unten sowie nach rechts und links vergrößert.

Zoom1, 2 Sendungen im Format 4:3 werden so vergrößert, dass das Bild den 16:9-Bildschirm vollständig ausfüllt. Der obere und untere Bildrand wirdabgeschnitten.

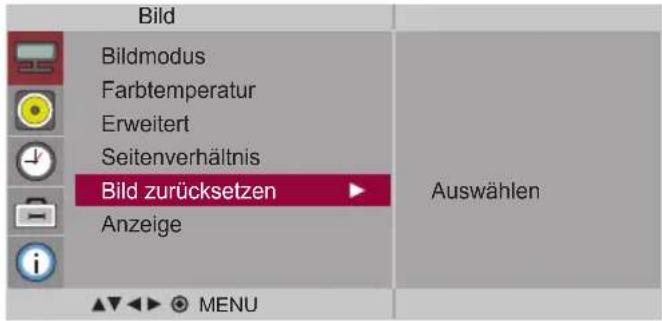

Einstellen der Bildfarbe


zurücksetzen

Die Einstellungen Bildmodus, Farbtemperatur, Erweitert und Seitenverhältnis auf die Standardeinstellungen zurücksetzen.

Bild Bildmodus Farbtemperatur Erweitert Seitenverhältnis Bild zurücksetzen ▶ Anzeige Auswählen ▲▼◀▶ ⚙ MENU

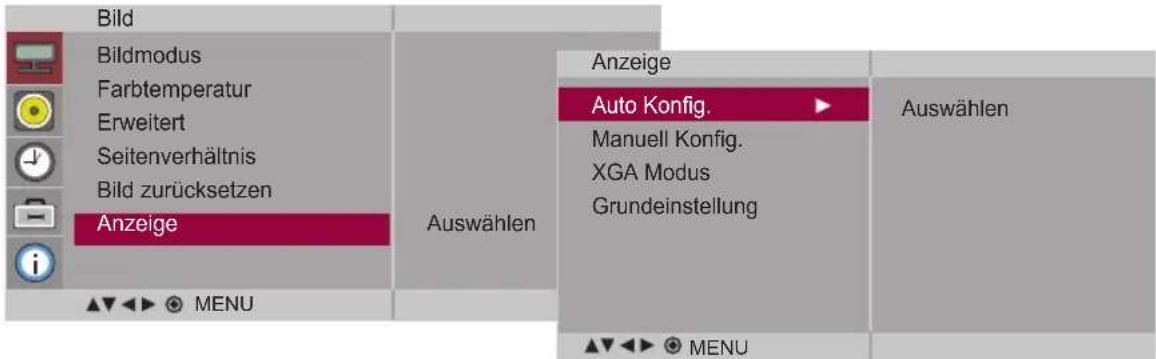

Anzeige

Bildschirm anpassen.

Bild Bildmodus Farbtemperatur Erweitert Seitenverhältnis Bild zurücksetzen Anzeige Auswählen Anzeige Auto Konfig. Manuell Konfig. XGA Modus Grundeinstellung Auswählen MENU

Auto Konfig. (nur RGB-PC- Eingang)

Mit Hilfe dieser Funktion können Bildposition, Takt und Phase automatischeingestellt werden. Diese Funktion ist nur bei analogen Signalen möglich

Manuell Konfig.

Über diese Taste stellen Sie H/V-Position, Taktund Taktrate manuell ein. * Die Funktionen Takt und Taktrate sind in den Modi Component und HDMI/DVI-DTV nicht verfügbar.

Taktrate

Einstellung des Fokus der Anzeige. Mit Hilfe dieser Funktion können horizontaleVerzerrungen beseitigt werden, so dass Textzeichen klar und scharf angezeigtwerden. Diese Funktion ist nur bei analogen Signalen möglich.

Takt

Verringern von vertikalen Balken oder Streifen im Bildschirmhintergrund. Die horizontale Bildschirmgröße ändert sich ebenfalls. Diese Funktion ist nur bei analogen Signalen möglich.

H-Position

Über diese Tasten bewegen Sie sich horizontal im Bild.

V-Position

Über diese Tasten bewegen Sie sich vertikal im Bild.

H-Size

Über diese Funktion können Sie die horizontale Größe des Bilds an die Größe der Umrandung anpassen.

V-Size

Über diese Funktion können Sie die vertikale Größe des Bilds an die Größe der Umrandung anpassen.

XGA Modus

(nur RGB-PC-Eingang)

Wählen Sie für eine optimale Bildqualität den Modus entsprechend der Auflösung am Computer ausder Umrandung anpassen.

Grundeinstellung

Die Einstellungen im Menü Manuell Konfig.auf die Standardeinstellungen zurücksetzen.

Benutzermenüs

Einstellen der Audiofunktion

Ton-Modus

Es wird automatisch die beste Tonqualität für den aktuellen Videotyp gewählt.

Audio Ton-Modus Auto. Lautstärke Balance Lautsprecher Klare Stimme Standard Musik Kino Sport Spiel Anwender MENU

• Klare Stimme : Durch Filterung des menschlichen Klangbereichs aus den übrigen Klangbereichen sind menschliche Stimmen deutlicher zu hören.
• Standard : Für einen normalen und natürlichen Klang.
• Musik : Wählen Sie diese Option zum Anhören von Musik im Original-Klang.
• Kino : Wählen Sie diese Option für einen außergewöhnlichen Klang..
• Sport : Wählen Sie diese Option für Sportsendungen.
• Spiel : Wählen Sie diese Option für schnelle Tonwechsel bei Spielen.
• Anwender : Wählen Sie diese Option zur Anwendung der eigenen Klangeinstellungen.

Auto.

Lautstärke

Automatische Anpassung ungleicher Lautstärken oder Signale auf den verschiedenen Sendern auf einen einheitlichen Pegel. Stellen Sie diese Option zum Aktivieren auf Ein.

Balance

Wählen Sie diese Option, um den Ton zwischen linkem und rechtem Lautsprecher auszugleichen.

Lautsprecher

Sie können den Status der eingebauten Lautsprecher einstellen. Wenn Sie eine externe Stereoanlage verwenden möchten, stellen Sie die Lautsprecher des Geräts aus.

Hinweis

Bei Anschluss an Ihren Computer und der Einstellung Klare Stimme, Standard, Musik, Kino, Sport oder Spiel für „Ton-Modus“ im Audio menü sind die Menüs Balance, Auto.Lautstärke, Lautsprecher verfügbar.

Benutzermenüs

Einstellen der Zeitfunktion

Zeit On/Off Time Abschaltzeit Auto-Aus Power On Delay Power Saving MENU --:-- AM

Zeit

Falls die aktuelle Uhrzeit nicht korrekt ist, stellen Sie die Uhrzeit manuell ein.

1) Drücken Sie MENU (Menü) und dann ▼▲, um das Menü Zeit aufzurufen.
2) Drücken Sie ▶ und dann ▼▲, um das Menü Zeit aufzurufen.
3) Drücken Sie ▶ und dann ▼▲, um die Stunden (00\~23) einzustellen.
4) Drücken Sie ▶ und dann ▼▲, um die Minuten (00\~59) einzustellen.

On/Off Time

Über die Ausschaltzeit wird das Produkt automatisch zur eingestellten Uhrzeit ausgeschaltet.

1) Drücken Sie MENU (Menü) und dann ▼▲, um das Menü Zeit aufzurufen.
2) Drücken Sie ▶ und dann ▼ ▲, um On/Off Time auszuwählen.
3) Drücken Sie ▶ und dann ▼ ▲, um die Stunden (00\~23) einzustellen.
4) Drücken Sie ▶ und dann ▼ ▲, um die Minuten (00\~59) einzustellen.
5) Drücken Sie ▶ und dann ▼ ▲, um Ein oder Aus auszuwählen.
6) Drücken Sie die Taste▶ und wählen Sie mit den Tasten ▼▲ entweder die Option input oder On Timer.

Abschaltzeit

Das Gerät wird nach Ablauf einer festgelegten Zeit automatisch ausgeschaltet.

1) Drücken Sie die Taste MENU und rufen Sie mit den Tasten ▼▲ das Menü Abschaltzeit auf.
2) Drücken Sie ▶ die Taste und stellen Sie mit den Tasten▼ ▲ die Stunde ein (00-23).
3) Drücken Sie ▶ die Taste und stellen Sie mit den Tasten ▼ ▲ die Minuten ein (00-59).

Auto-Aus

Wenn Auto-Aus aktiv ist und kein Eingangssignal anliegt, schaltet das Fernsehgerät automatisch nach 10 Minuten in den Standby-Modus um.

1) Drücken Sie MENU (Menü) und dann ▼▲, um das Menü Auto-Aus aufzurufen.
2) Drücken Sie ▶ und dann ▼ ▲, um Ein oder Aus auszuwählen.

Power On Delay

Beim Einschalten des Gerätes mit mehreren angeschlossenen Monitoren werden die Monitore nacheinander eingeschaltet, um eine Netzüberlastung zu vermeiden.

Hinweis

• Im Falle einer Stromunterbrechung (Abziehen des Stromkabels oder Stromausfall), muss die Zeit neu eingestellt werden.
• Wenn die Ein oder Aus ausgewählt wurde, werden die Funktionen täglich zur eingestellten Zeit aktiv.
  • Die Ausschaltzeit überschreibt die Einschaltzeit, wenn beide auf die gleiche Zeit eingestellt sind.
• Mit der Funktion Einschaltzeit wird das Gerät so eingeschaltet, wie es ausgeschaltet wurde.

Benutzermenüs

Einstellen der Zeitfunktion

Zeit Zeit On/Off Time Abschaltzeit Auto-Aus Power On Delay Power Saving Auswählen MENU

Power Saving Level Einschaltzeit Ausschaltzeit Aus Level 1 Level 2 Level 3 MENU

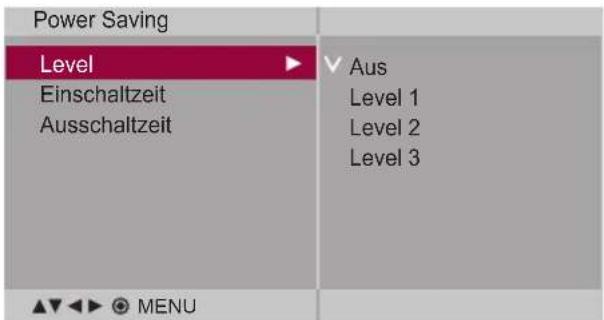

Power Saving (Stromsparb etrieb )

Die Einstellungen in diesem Menü für die Bildschirmhelligkeit helfen beim Sparen von Energie.

• Level(Stufe): Es stehen insgesamt vier Helligkeitsstufen für den Bildschirm zur Verfügung.
• Aus: 100% Helligkeit
• Level 1: 80% Helligkeit
• Level 2: 60% Helligkeit
• Level 3: 40% Helligkeit

- Einschaltzeit : Automatische Aktivierung des Energiesparmodus zu einer festgelegten Zeit.

- Ausschaltzeit : Automatische Deaktivierung des Energiesparmodus zu einer festgelegten Zeit.

*Der Energiesparmodus wird nur innerhalb des festgelegten Zeitraums aktiviert. Der Energiesparmodus wird nur innerhalb des festgelegten Zeitraums aktiviert.

Benutzermenüs

Auswählen der Optionen

Option Sprache(Language) Tastensperre ISM Methode Indicator DPM Select Tile Mode Network Setup Werkseinstellungen Auswählen MENU

Sprache (Language)

Zur Auswahl der Sprache, in der die Steuerbezeichnungen angezeigt werden sollen.

Tastensperre

Verwenden Sie die Tasten ▼▲ zur Auswahl von Ein oder Aus. Das Gerät kann soeingestellt werden, dass es nur mit einer Fernbedienung verwendet werden kann. DieseFunktion kann eine unbefugte Anzeige verhindern.

Um die OSD-Menüeinstellung zu verriegeln, setzen Sie Tastensperreauf „Ein“. Durch folgende Schritte können Sie die Verriegelung aufheben:

- Drücken Sie die Taste MENU(Menü) auf der Fernbedienung und setzen Sie Tastensperre auf „Aus“.

ISM Methode

Standbilder von PC-/Videospielen, die über längere Zeit angezeigt werden, hinterlassen Geisterbilder, auch wenn das Bild danach geändert wird. Vermeiden Sie es, ein stehendes Bild zu lange auf dem Fernsehgerät anzuzeigen.

Normal : Belassen Sie diese Einstellung auf Normal, wenn keine Geisterbilder durchEinbrennen zu erwarten sind.

Weiss-gen : Bei aktivierter White Wash-Funktion wird der Bildschirm vollständig weißangezeigt. Auf diese Weise lassen sich im Bildschirm eingebrannte Geisterbilder entfernen. Permanente Geisterbilder lassen sich jedoch mit Hilfe dieser Funktion u. U. nichtvollständig beseitigen.

Orbiter : Diese Funktion kann Geisterbilder verhindern. Es empfiehlt sich jedoch, stehende Bilder auf dem Bildschirm zu vermeiden. Das Bild bewegt sich alle zwei Minuten, um zuverhindern, dass sich das Bild einbrennt.

Invertierung : Mit dieser Funktion werden die Farben auf dem Bildschirm invertiert. Diesgeschieht alle 30 Minuten automatisch.

Dot Wash : Bei dieser Funktion bewegen sich schwarze Punkte auf dem Bildschirm. Die schwarzen Punkte bewegen sich automatisch alle fünf Sekunden.

Benutzermenüs

Auswählen der Optionen

Option Sprache(Language) Tastensperre ISM Methode Indicator DPM Select Tile Mode Network Setup Werkseinstellungen ▲▼◀▶ ▶ MENU Auswählen Indicator Zustandsindikator ▶ Ein Logo Beleuchtung Aus ▲▼◀▶ ▶ MENU

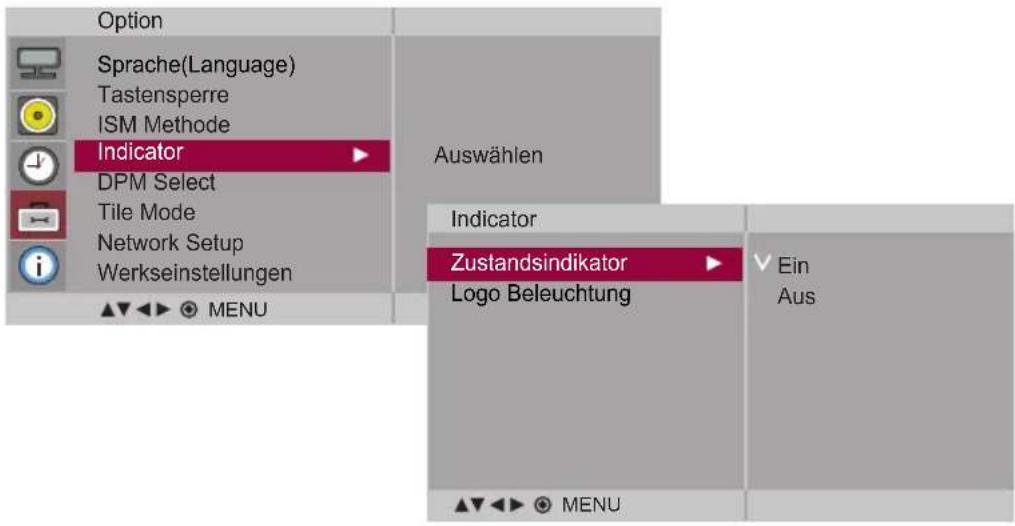

Indicator

Zustandsindikator und Logo-Beleuchtung können auf Wunsch eingestellt werden.

Zustandsindikator Betriebsanzeige: Mit dieser Funktion kann die Zustandsindikator auf der Vorderseite des Gerätes ein- bzw. ausgeschaltet werden.

In der Einstellung 'Aus' wird die Anzeige ausgeschaltet. Beim Aktivieren der Funktion wird die Zustandsindikator automatisch eingeschaltet.

Logo Beleuchtung Mit dieser Funktion kann die Beleuchtung des Logos auf der Vorderseite des Gerätes ein- bzw. ausgeschaltet werden. In der Einstellung 'Ein' wird die LED-Beleuchtung automatisch eingeschaltet.

DPM Select

Der Stromsparmodus kann vom Benutzer aktiviert oder deaktiviert werden.

Benutzermenüs

Auswählen der Optionen

- So verwenden Sie diese Funktion

• Muss mit verschiedenen anderen Produkten angezeigt werden.
• Muss so eingestellt sein, dass es an RS232C oder RGB OUT angeschlossen werden kann.

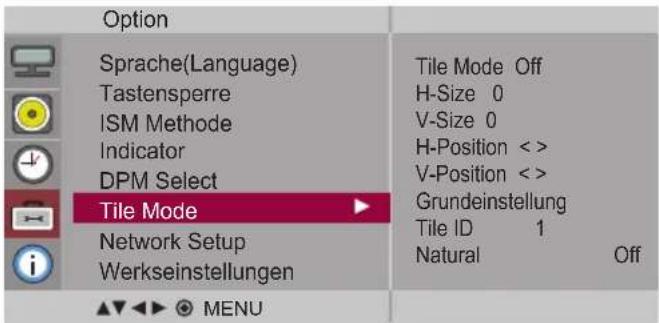

Tile mode

Option Sprache(Language) Tastensperre ISM Methode Indicator DPM Select Tile Mode Network Setup Werkseinstellungen ▲▼◀▶ ● MENU Tile Mode Off H-Size 0 V-Size 0 H-Position < > V-Position < > Grundeinstellung Tile ID 1 Natural Off

Er wird zur Vergrößerung desBilds und auch beim Ansehendes Bilds auf mehreren Produkten verwendet.

- Tile Mode

Wählen Sie im Modus „Tile mode“ (Kachelmodus) „Tile alignment“ (Kachelanordnung) undgeben Sie die ID des aktuellen Produkts an, um den Ort festzulegen.

* Sie müssen SET (Bestätigen) drücken, um die Einstellungen zu speichern.

• Kachelmodus: Reihe x Spalte (S = 1, 2, 3, 4, 5 R = 1, 2, 3, 4, 5)
• Verfügbar 5 x 5.
• Die Konfiguration eines integrierten Bilds ist ebenso verfügbar wie die Konfiguration einer sequenziellen Anzeige.

Auswählen der Optionen

- Kachelmodus (produkt 1 \~ 9) : S(3) x R(3)

Spalte

ID 1 ID 2 ID 3 ID 4 ID 5 ID 6 Reihe ID 7 ID 8 ID 9

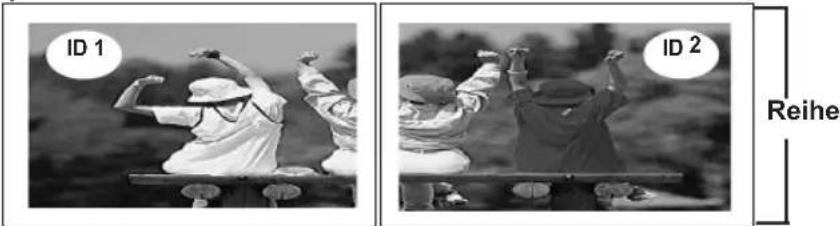

- Kachelmodus (produkt 1 \~ 2) : S(2) x R(1)

Spalte

ID 1 ID 2 Reihe

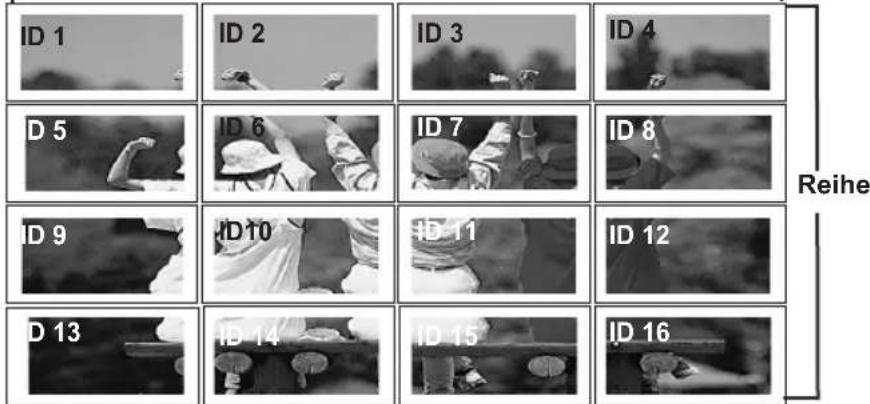

- Kachelmodus (produkt 1 \~ 16): S(4) x R(4)

Spalte

ID 1 ID 2 ID 3 ID 4 D 5 ID 6 ID 7 ID 8 ID 9 ID 10 ID 11 ID 12 D 13 ID 14 ID 15 ID 16 Reihe

Benutzermenüs

Auswählen der Optionen

Tile mode

Option Sprache(Language) Tastensperre ISM Methode Indicator DPM Select Tile Mode Network Setup Werkseinstellungen Tile Mode Off H-Size 0 V-Size 0 H-Position < > V-Position < > Grundeinstellung Tile ID 1 Natural Off

• H-Size Über diese Funktion können Sie die horizontale Größe des Bilds an die Größe der Umrandung anpassen.
• V-Size Über diese Funktion können Sie die vertikale Größe des Bilds an die Größe der Umrandung anpassen.
• H-Position Über diese Tasten bewegen Sie sich horizontal im Bild.
• V-Position Über diese Tasten bewegen Sie sich vertikal im Bild.
- Grundeinstellung Über diese Funktion wird die Kachel auf die Standardeinstellungen zurückgesetzt.
Alle Kacheleinstellungen werden gelöscht, wenn Sie „Tile recall“ (Rücksetzen der Kachel) auswählen, und es wird wieder ein Vollbild angezeigt.
- Tile ID Wählen Sie den Ort der Kachel aus, indem Sie eine ID angeben.
- Natural (Natürlich) Leere Bereiche zwischen den Bildschirmen werden entfernt, um ein natürlicheres Bild zu erhalten.

Benutzermenüs

Auswählen der Optionen

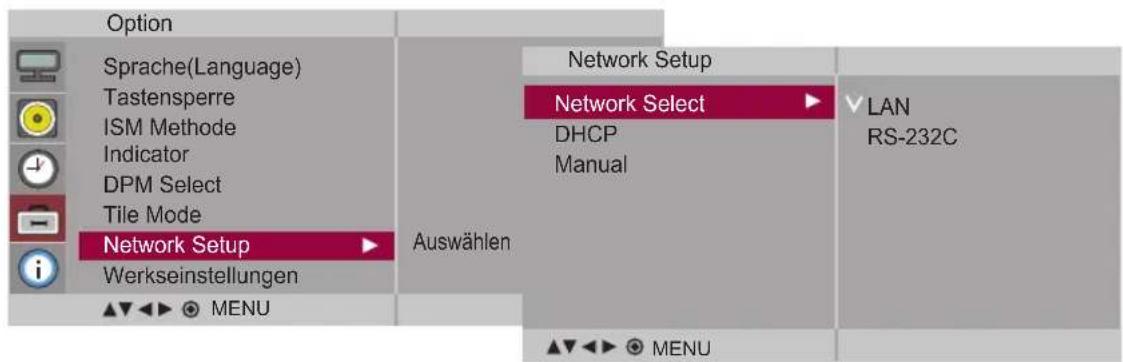

Network

Setup

(Netzwerk- Setup )

Netzwerkinformationen einstellen.

Option Sprache(Language) Tastensperre ISM Methode Indicator DPM Select Tile Mode Network Setup Werkseinstellungen ▲▼◀► ○ MENU Network Setup Network Select ▶ DHCP Manual Auswählen ▲▼◀► ○ MENU LAN RS-232C

• Network Select (Netzwerk auswählen)

Netzwerkverbindungen einrichten.

• LAN : Verbindung über Ethernet einrichten.
• RS-232C : Verbindung über serielle Schnittstelle einrichten.

• DHCP

IP automatisch suchen und zuweisen.

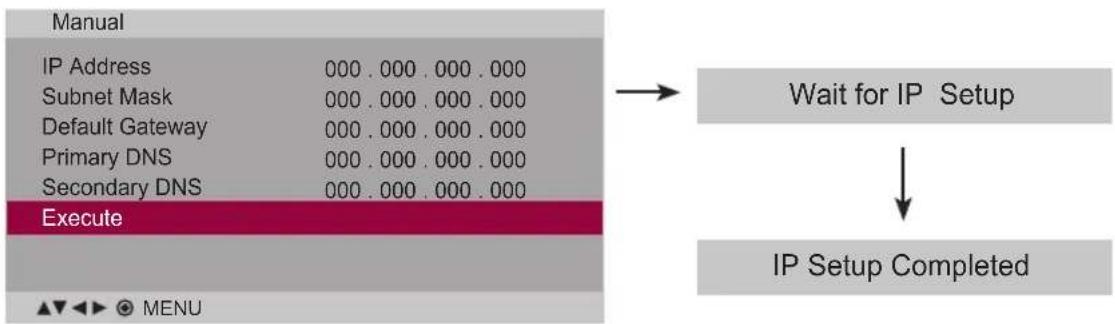

• Manual (Manuell)

IP-Adresse, Gateway, Subnetzmaske, Primären DNS and Sekundären DNS einrichten. Die Einstellungen sind abgeschlossen, wenn Sie die Funktion Execute (Ausführen) wählen und die Meldung „IP Setup Completed (IP-Einrichtung abgeschlossen)“ im unteren Bildschirmbereich eingeblendet wird. Während die Meldung „Wait for IP Setup (Warten auf IP-Einrichtung)“ angezeigt wird, sind alle Tasten am Gerät und auf der Fernbedienung deaktiviert. Die Meldung „Warten auf IP-Einrichtung“ wird bis zu 40 Sekunden lang angezeigt.

*Falls die Option Netzwerkauswahl auf Seriell eingestellt wurde, werden die Optionen DHCP and Manuell deaktiviert.

Werkseinstellungen

Wählen Sie diese Option, um die werkseitigen Standardeinstellungen wiederherzustellen.

Benutzermenüs

Kennung einstellen und Seriennummer sowie Software-Version anzeigen.

Information ID festlegen Seriennummer SW Version IP Address i MENU

ID festlegen

Wenn mehrere Produkte angeschlossen sind, können Sie jedem Produkt eine eindeutige ID festlegen-NR. (Namenszuordnung) zuweisen. Geben Sie mithilfe der Tasten ▼▲und Exit (Beenden) eine Nummer (1\~99) an. Verwenden Sie die zugewiesene ID festlegen, um jedes Produkt über das Product Control Program einzeln zu steuern.

Seriennummer

Zeigt die Seriennummer des Gerätes an.

SW Version

Zeigt die Software-Version des Gerätes an.

IP Address

Anzeigen der IP-Adresse des gewählten Netzwerks.

Fehlerbehebung

Es wird kein Bild angezeigt.

- Ist das Stromkabel angeschlossen?

• Leuchtet die Betriebsanzeige?

- Das Gerät ist eingeschaltet und die Betriebsanzeige leuchtet blau, das Bild erscheint jedoch extrem dunkel.

- Leuchtet die Betriebsanzeige bernsteinfarben?

- Wird die Nachricht „Ausser Spezifikation“ angezeigt?

- Wird die Nachricht „Signalkabel prüfen“ angezeigt?

- Prüfen Sie, ob das Stromkabel ordnungsgemäß an die Steckdose angeschlossen ist.

- Überprüfen Sie, ob der Netzschalter eingeschaltet ist

• Das Gerät muss u. U. gewartet werden.

- Stellen Sie Helligkeit und Kontrast erneut ein.

• Die Hintergrundbeleuchtung muss u. U. repariert werden.

- Wenn sich das Produkt im Stromsparmodus befindet, bewegen Sie die Maus oder drücken Sie eine beliebige Taste.

- Schalten Sie beide Geräte aus und wieder ein.

- Das Signal vom PC (der Videokarte) befindet sich außerhalb des vertikalen oder horizontalen Frequenzbereichs, der vom Produkt unterstützt wird. Stellen Sie den Frequenzbereich erneut ein und ziehen Sie die Spezifikationen in diesem Handbuch zu Rate.

* Maximale Auflösung

RGB:1600×1200@60Hz

HDMI/DVI : 1920 x 1080 @60Hz

- Das Signalkabel zwischen PC und Produkt ist nicht angeschlossen. Prüfen Sie das Signalkabel.

- Öffnen Sie das Menü „Quelle“ über die Taste INPUT und prüfen Sie das Eingangssignal.

Bei angeschlossenem Produkt wird die Nachricht „Unbekanntes Produkt“ angezeigt.

- Haben Sie den Treiber installiert?

- Installieren Sie den Produkttreiber, der mit dem Produkt geliefert wurde, oder laden Sie ihn sich von der Website herunter (http://www.lge.com).

- Prüfen Sie im Benutzerhandbuch der Grafikkarte, ob die Plug&Play-Funktion unterstützt wird.

Die Meldung „Tastensperre Ein“ wird angezeigt.

- Die Meldung „Tastensperre Ein“ wird angezeigt, wenn Sie „Menu“ (Menü) drücken.

- Die Funktionstasten-Sperrfunktion verhindert ein versehentliches Ändern der OSD-Einstellungen. Um die Funktionstasten zu entsperren, drücken Sie einige Sekunden „Menu“ (Menü) und gleichzeitig. (Sie können die Funktion nicht über die Tasten der Fernbedienung einstellen, sondern müssen die Tasten am Produkt verwenden.) Prüfen Sie, ob das Stromkabel ordnungsgemäß an die Steckdose angeschlossen ist.

Hinweis

* Vertikale Frequenz: Damit sich der Anwender ein Bild auf dem Bildschim ansehen kann, sollte sich das Bild mehrere Male pro Sekunde wie bei einer Leuchtstofflampe ändern. Die vertikale Frequenz oder Bildwiederholrate gibt an, wie viel Mal ein Bild pro Sekunde angezeigt wird. Sie wird in Hz angegeben.

* Horizontale Frequenz: Das horizontale Intervall gibt an, wie oft eine Vertikale angezeigt wird. Teilt man die Zahl 1 durch das horizontale Intervall, kann die Häufigkeit, mit der horizontale Linien pro Sekunde angezeigt werden, als horizontale Frequenz angegeben werden. Sie wird in Hz angegeben.

Fehlerbehebung

Das Bild am Bildschirm sieht nicht wie üblich aus.

• Ist die falsche Bildschirmposition eingestellt?
• Werden im Bildschirmhintergrund dünne Linien angezeigt?

• Horizontale Störungen treten auf oder Zeichen werden verwischt angezeigt.
  • Das Bild wird merkwürdig angezeigt.

• D-Sub-Analogsignal – Drücken Sie AUTO auf der Fernbedienung, um den optimalen Bildschirm-Status für den aktuellen Modus automatisch einzustellen.
  Wenn Sie mit der Einstellung nicht zufrieden sind, gehen Sie auf „Bildlage“ im OSD-Menü.

• Prüfen Sie, ob Auflösung und Frequenz der Grafikkarte vom Produkt unterstützt werden. Wenn die Frequenz außerhalb des Frequenzbereichs liegt, stellen Sie die empfohlene Auflösung über „Systemsteuerung“ – „Anzeige“ – „Einstellungen“ ein.
• D-Sub-Analogsignal – Drücken Sie AUTO auf der Fernbedienung, um einen optimalen Bildschirm-Status für den aktuellen Modus automatisch einzustellen. Wenn Sie mit der Einstellung nicht zufrieden sind, gehen Sie auf „Takt“ im OSD-Menü.
• D-Sub-Analogsignal – Drücken Sie AUTO auf der Fernbedienung, um einen optimalen Bildschirm-Status für den aktuellen Modus automatisch einzustellen. Wenn Sie mit der Einstellung nicht zufrieden sind, gehen Sie auf „Taktrate“ im OSD-Menü.
• Am Signalanschluss liegt nicht das richtige Eingangssignal an. Schließen Sie das Signalkabel an, das dem Eingangssignal der Quelle entspricht.

Am Produkt wird ein Nachbild angezeigt.

- Bei abgeschaltetem Produkt wird ein Nachbild angezeigt.

- Wenn Sie für längere Zeit ein Standbild anzeigen, können die Bildpunkte schnell beschädigt werden. Verwenden Sie die Bildschirmschoner-Funktion.

Fehlerbehebung

Die Audiofunktion funktioniert nicht.

• Kein Ton?
  • Der Ton ist zu dumpf.
  • Der Ton ist zu leise.

• Prüfen Sie, ob das Audio-Kabel richtig angeschlossen wurde.

• Regeln Sie die Lautstärke.
• Prüfen Sie, ob der Ton richtig eingestellt ist.
• Stellen Sie den Equalizer richtig ein.
• Regeln Sie die Lautstärke.

Die Bildfarbstärke ist merkwürdig.

• Die Farbauflösung des Bildschirms (16 Farben) ist schlecht.
• Die Bildfarbe ist nicht stabil oder monochrom?
• Erscheinen schwarze Punkte im Bild?

• Ändern Sie die Anzahl der Farben auf mehr als 24Bit ein (True Color). Gehen Sie bei Windows über „Systemsteuerung“ – „Anzeige“ in das Menü „Farbe“.
• Prüfen Sie den Verbindungsstatus des Signalkabels. Oder setzen Sie die Grafikkarte des PCs erneut ein.
• Es werden möglicherweise mehrere Bildpunkte (rot, grün, weiß oder schwarz) am Bildschirm angezeigt. Das ist evtl. auf die Eigenschaften des LCD-Bildschirms zurückzuführen. Es handelt sich hierbei nicht um eine Störung des LCDs.

Das Gerät funktioniert nicht störungsfrei.

• Die Stromversorgung wurde plötzlich unterbrochen.

• Wurde die automatische Abschaltzeit richtig eingestellt?
• Überprüfen Sie den Netzanschluss. Stromversorgung unterbrochen.
• "CAUTION! FAN STOP!" Falls die Stromversorgung nach dem Einblenden dieser Meldung unterbrochen wird, liegt eine Störung des Lüfters vor. Wenden Sie sich in diesem Fall an den örtlichen Kundendienst.

Specifications

Die Produktspezifikationen können sich aufgrund von Produktverbesserungen ohne vorherige Ankündigung ändern.

M4213C

LCD-Panel	42,02 Zoll (106,73 cm) TFT (Thin Film Transistor)LCD-(Liquid Crystal Display) BildschrimSichtbare Größe diagonal: 106,73 cm0,227 mm X 0,681 mm X RGB (Pixelabstand)
Strom	Spannung 100-240 V ~ 50/60 Hz 2,2A WechselstromStromverbrauch Ein : 220W (Typ.)Standby : ≤ 1W (RGB) / 2W(HDMI/DVI)(Bei Auswahl von LAN AUS)Aus : ≤ 0,5W
Abmessungen und Gewicht	[1]	[2]
				[A2XC]
	[3]	[4]
		[S2V3]		[XCTD]
	Breite x Höhe x Tiefe[1] 99,56 cm (39,19 Zoll) x 67,41 cm (26,54 Zoll) x 29,30 cm (11,54 Zoll)[2] 99,56 cm (39,19 Zoll) x 58,76 cm (23,13 Zoll) x 11,37 cm (4,47 Zoll)[3] 99,56 cm (39,19 Zoll) x 67,41 cm (26,54 Zoll) x 29,30 cm (11,54 Zoll)[4] 99,56 cm (39,19 Zoll) x 58,76 cm (23,13 Zoll) x 11,37 cm (4,47 Zoll)
	Netto[1] 24,5 kg (54,02 lbs)	[2] 21,1 kg (46,54 lbs)
	[3] 27,1 kg (59,75 lbs)	[4] 23,7 kg (52,25 lbs)

Hinweis

- Änderungen der Informationen in diesem Dokument vorbehalten.

Specifications

Die Produktspezifikationen können sich aufgrund von Produktverbesserungen ohne vorherige Ankündigung ändern.

Videosignal	Max. Auflösung RGB : 1600 X 1200 @60HzHDMI/DVI : 1920 X 1080@60Hz–Grafikkartentyp eventuell nicht unterstützt.Je nach Betriebssystemoder
	Recommended ResolutionRGB : WXGA 1360 X 768 @60HzHDMI/DVI : WXGA 1360 X 768 @60Hz -Betriebssystemoder Grafikkartentyp eventuell nicht unterstützt.Je nach
	Horizontalfrequenz RGB : 30 - 83 kHzHDMI/DVI : 30 - 83 kHz
	Vertikalfrequenz RGB : 56 - 75 HzHDMI/DVI : 56 - 60 Hz
	Synchronisation Separate/Composite/Digital
Eingang	15-pin D-Sub type, HDMI (digital), S-Video,Composite Video, Component, RS-232C, LAN
Umgebungsbedingungen	Betrieb Temperatur: 0°C~ 40°C , Luftfeuchtigkeit: 10% ~ 80%Lagerung Temperatur: -20°C ~ 60°C , Luftfeuchtigkeit: 5% ~ 90%

* Nur für Modelle, die die Lautsprecher unterstützen

Audio	RMS-Audioausgabe	10W+10W(R+L)
	Empfindlichkeit Eingang	0,7Vrms
	Impedanz Lautsprecher	8Ω

Hinweis

PC-Modus – Voreingestellter Modus

Voreingestellter Modus		Horizontal Voreingestellter Modus (kHz)	Bildwiederhol (Hz)			Horizontal frequenz (kHz)	Bildwiederho frequenz (Hz)
1	640 x 350	31,469	70,8	*11	1280 x 768	47,7	60
2	720 x 400	31,468	70,8	*12	1360 x 768	47,72	59,799
*3	640 x 480	31,469	59,94	*13	1366 x 768	47,7	60
4	640 x 480	37,5	75	*14	1280 x 1024	63,981	60,02
*5	800 x 600	37,879	60,317	15	1280 x 1024	79,98	75,02
6	800 x 600	46,875	75	*16	1680 x 1050	65,290	59,954
7	832 x 624	49,725	74,55	17	1600 x 1200	75,0	60
*8	1024 x 768	48,363	60	*18	1920 x 1080	67,5	60
9	1024 x 768	60,123	75,029
*10	1280 x 720	44,772	59,855

1\~17: RGB Modus
* : HDMI/DVI Modus

DTV-Modus

Component		HDMI/DVI(DTV)
480i	o x
576i	o x
480p	o o
576p	o o
720p	o o
1080i	o o
1080p	o o

Betriebsanzeige

Modus	Produkt
Ein Standby Aus	Blau Bernsteinfarben -

Hinweis

- Die Auswahl DTV/PC für die Eingänge RGB und HDMI/DVI ist bei den folgenden PC-Auflösungen möglich: 640 X 480/60Hz, 1280 X 720/60Hz, 1920 X 1080/60Hz und DTV-Auflösungen: 480p, 720p, 1080p.

Verwenden Sie dieses Verfahren, um mehrere Produkte an einen einzelnen PC anzuschließen. Sie können mehrere Produkte gleichzeitig verwenden, wenn Sie sie an einen einzelnen PC anschließen.

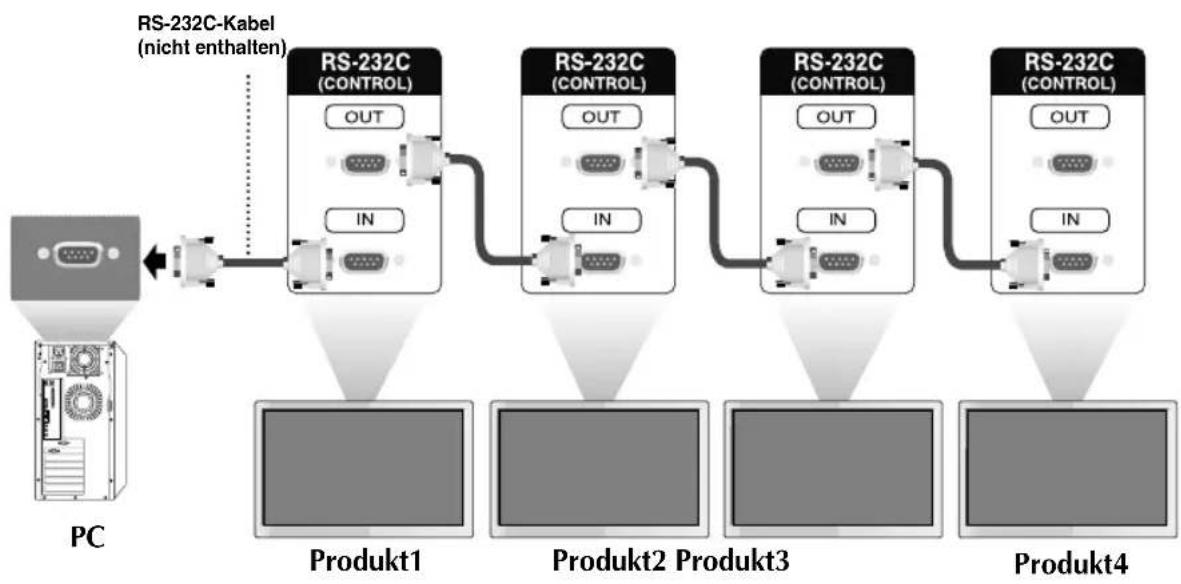

Anschließen des Kabels

Schließen Sie das RS-232C-Kabel wie im Bild gezeigt an.

* Das RS-232C-Protokoll wird für die Kommunikation zwischen PC und Produkt verwendet. Von Ihrem PC aus, können Sie das Produkt ein-/ausschalten, eine Eingangsquelle wählen oder das OSD-Menü anpassen.

RS-232C-Konfigurationen

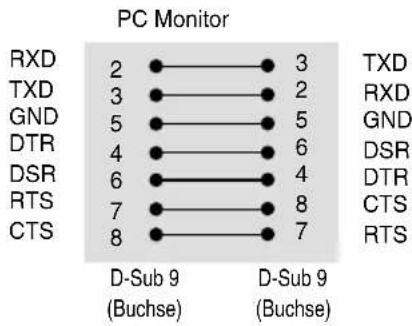

siebenadrige Konfigurationen (Standard RS-232C-Kabel)

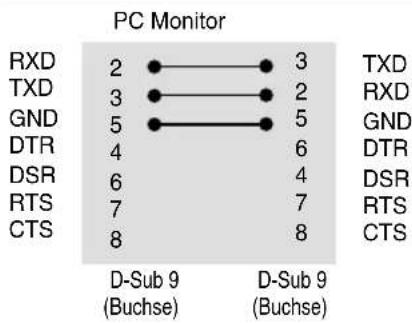

dreiadrige Konfigurationen (Nicht Standard)

Kommunikationsparameter

▶ Baudrate: 9600 bps (UART)
▶ Datenlänge: 8 bit
▶ Prüfbit: Ohne
▶ Stoppbit: 1 bit
▶ Flusskontrolle: Ohne
▶ Übertragungscode: ASCII-Code
▶ Verwenden Sie ein Überkreuz-Kabel (Reverse-Kabel).

Befehlsreferenzliste

	BEFEHL1	BEFEHL2	DATEN1	DATEN2	DATEN3
01. Einschalten k a 00H - 01H
02. Eingangsauswahl	k b 02H - 09H
03. Seitenverhältnis k c 01H - 09H
04. Bildschirm-Ruhezustand	k d 00H - 01H
05. Stummschaltung k e 00H - 01H
06. Lautstärkeregelung k f 00H - 64H
07. Kontrast k g 00H - 64H
08. Helligkeit k h 00H - 64H
09. Farbstärke k i 00H - 64H
10. Farbton	k j 00H - 64H
11. Schärfe	k k 00H - 64H
12. OSD-Auswahl	k l 00H - 01H
13. Remote Lock/ key Lock	k m 00H - 01H
14. Balance	k t 00H - 64H
15. Color Temperature	k u 00H - 03H
16. Abnormal state	k z FFH
17. ISM mode	j p 00H - 10H
18. Auto-configuration	j u 01H
19. Taste	m c Tastencode
20. Kachelmodus	d d 00H - 55H
21. Horizontale Kachelpositionen	d e 00H - 64H
22. Vertikale Kachelpositionen	d f 00H - 64H
23. Kachel H-Größe	d g 00H - 64H
24. Kachel V-Größe	d h 00H - 64H
25. Festlegen der Kachelkennung	d i 00H - 19H
26. bei der Kachel-Anzeige	d j 00H - 01H
27. Anzeigemodus (PSM)	d x 00H - 06H
28. Klangmodus	d y 00H - 06H
29. Lüfterfehler überprüfen	d w FFH
30. Ablesen der Betriebszeit	d l FFH
31. Temperature value	d n FFH
32. Funktionsprüfung der Lampe	d p FFH
33. Autom. Lautstärke	d u 00H - 01H
34. Lautspr.	d v 00H - 01H
35. Uhrzeit	f a 00H - 06H 00H - 17H 00 - 3BH
36. Einschaltzeit [Aus-/Einschaltzeit] Ein, Aus	f b 00H, FFH 00H - FFH
37. Ausschaltzeit [Aus-/Einschaltzeit] Ein, Aus	f c 00H, FFH 00H - FFH
38. Einschaltzeit [Aus-/Einschaltzeit] Uhrzeit	f d 00H - 07H 00H - 17H 00 - 3BH
39. Ausschaltzeit [Aus-/Einschaltzeit] Uhrzeit	f e 00H - 07H 00H - 17H 00 - 3BH
40. Sleep-Zeit	f f 00H - 08H
41. Autom. Abschalten	f g 00H - 01H
42. Einschaltverzögerung	f h 00H - 64H
43. Sprache f i	00H - 09H
44. DPM-Auswahl	f j 00H - 01H
45. Reset	f k 00H - 02H
46. Energiesparmodus f l 00H - 03H47. Betriebsanzeige f o 00H - 01H48. H Position f q 00H - 64H49. V Position f r 00H - 64H50. H Größe f s 00H - 64H51. V Größe f t 00H - 64H52. Zeitprogrammierte Eingangswahl53. Seriennummer54. Software-Version55. Eingangsauswahl	f u 00H - 07H 00H - FEHf y FFHf z FFHx b 20H - A0H

Übertragungs-/Empfangsprotokoll

Übertragung

[Command1][Command2][ ][Set ID][ ][Daten][Cr]

* [Command 1]: Erster Befehl (k, j, m, d, f, x)
* [Command 2]: Zweiter Befehl (a\~u)
* [Set ID]: Stellen Sie die Set-ID-Nummer des Monitors ein. Bereich: 01H-63H. Durch Einstellen von 0 kann der Server alle Monitore steuern.
* Für den Fall des Betriebs mit mehr als 2 Sets mit 0 gleichzeitig, darf dies bei der ack-Meldung nicht gewählt werden. Da alle Sets die ack-Meldung senden, ist es nicht möglich, alle ack-Meldungen zu prüfen.
* [DATEN]: Für die Übertragung von Befehlsdaten „FF“ übertragen, um Befehlsstatus zu lesen.
* [Cr]: Carriage Return (Zeilenschaltung) ASCII-Code „0x0D“
* [ ]: ASCII-Code „Leerschritt (0x20)“

OK-Bestätigung

[Command2][ ][Set ID][ ][OK][Daten][x]

* Das Produkt überträgt ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem Format. Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurückgegeben.

Fehlerbestätigung

[Command2][ ][Set ID][ ][NG][Daten][x]

* Wenn es einen Fehler gibt, wird NG zurückgegeben.

Übertragungs-/Empfangsprotokoll

01. Power (Einschalten) (Befehl: a)

▶ Für die Steuerung des Ein-/Ausschaltens des Geräts

Übertragung

[k][a][ ][Set ID][ ][Daten][Cr]

Daten 0: Aus 1: Einschalten

Bestätigung

[a][ ][Set ID][ ][OK][Daten][x]

▶ Für die Anzeige des Ein-/Ausschaltens

Übertragung

[k][a][ ][Set ID][ ][FF][Cr]

Bestätigung

[a][ ][Set ID][ ][OK][Daten][x]

Daten 0: Aus 1: Einschalten

02. Input Select (Eingangsauswahl) (Befehl: b) (Hauptbildeingang))

▶ Für die Auswahl der Eingangsquelle für das Gerät Sie können eine Eingangsquelle auch über die Taste INPUT an der Fernbedienung auswählen.

Übertragung

[k][b][ ][Set ID][ ][Daten][Cr]

Daten 2 : AV

4 : Component

7 : RGB (PC)

8 : HDMI (DTV)

9 : HDMI (PC)

Bestätigung

[b][ ][Set ID][ ][OK][Daten][x]

Daten 2 : AV

4 : Component

7 : RGB (PC)

8 : HDMI (DTV)

9 : HDMI (PC) )

Übertragungs-/Empfangsprotokoll

03. Aspect Ratio (Seitenverhältnis) (Befehl: c) (Hauptbildformat)

▶ Für die Einstellung des Bildformats Sie können das Bildformat auch über die Taste ARC (Aspect Ratio Control) der TV-Fernbedienung oder im Menü „Screen“ anpassen.

Übertragung

[k][c][ ][Set ID][ ][Daten][Cr]

Daten 1 : Normal Screen (4:3) (Normalbild (4:3))

2 : Wide Screen (16 :9) (Breitbild (16:9))
4 : Zoom1
5 : Zoom2
6 : Original
7:14:9
9 : Nur suchen (HD DTV), 1:1 (RGB PC, HDMI/DVI PC)

Bestätigung

[c][ ][Set ID][ ][OK][Daten][x]

04. Screen Mute (Bildschirm-Ruhezustand) (Befehl: d)

▶ Für die Aktivierung/Deaktivierung des Bildschirm-Ruhezustands

Übertragung

[k][d][ ][Set ID][ ][Daten][Cr]

Daten 0 : Bildschirm-Ruhezustand aus (Bild an)

1 : Bildschirm-Ruhezustand ein (Bild aus)

Bestätigung

[d][ ][Set ID][ ][OK][Daten][x]

Übertragungs-/Empfangsprotokoll

05. Volume Mute (Stummschaltung) (Befehl: e)

▶ Für die Steuerung des Ein-/Ausschaltens der Stummschaltung

Übertragung

[k][e][ ][Set ID][ ][Daten][Cr]

Daten 0 : Stummschaltung ein (Lautstärke aus)

1 : Stummschaltung aus (Lautstärke ein)

Bestätigung

[e][ ][Set ID][ ][OK][Daten][x]

Daten 0 : Stummschaltung ein (Lautstärke aus)

1 : Stummschaltung aus (Lautstärke ein)

06. Volume Control (Lautstärkeregelung) (Befehl: f)

▶ Regeln Sie die Lautstärke.

Übertragung

[k][f][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 H \~ Max: 64 H

(Hexadezimalcode)

Bestätigung

[f][ ][Set ID][ ][OK][Daten][x]

Daten Min.: 00 H \~ Max: 64 H

* Siehe „Echtdatenzuordnung" auf Seite B8.

Übertragungs-/Empfangsprotokoll

07. Contrast (Kontrast) (Befehl: g)

▶ Für die Einstellung des Bildschirmkontrasts
Sie können den Kontrast auch über das Menü „Imagine“ einstellen.

Übertragung

[k][g][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 H \~ Max: 64 H

- Siehe „Echtdatenzuordnung“ nachfolgend.

Bestätigung

[g][ ][Set ID][ ][OK][Daten][x]

* Echtdatenzuordnung

0 : Schritt 0
A : Schritt 10
F : Schritt 15
10 : Schritt 16
64 : Schritt 100

08. Brightness (Helligkeit) (Befehl: h)

▶ Für die Einstellung der Bildschirmhelligkeit
Sie können die Helligkeit auch über das Menü „Imagine“ einstellen.

Übertragung

[k][h][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 H \~ Max: 64 H

- Siehe „Echtdatenzuordnung“ nachfolgend.

Bestätigung

[h][ ][Set ID][ ][OK][Daten][x]

* Echtdatenzuordnung

0 : Schritt
A : Schritt 10
F : Schritt 15
10 : Schritt 16
64 : Schritt 100

Übertragungs-/Empfangsprotokoll

09. Color (Farbe) (Befehl: i) (Nur Video-Timing)

▶ Für die Einstellung der Bildschirmfarbstärke Sie können die Farbe auch über das Menü „Imagine“ einstellen.

Übertragung

[k][i][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 H \~ Max: 64 H (Hexadezimalcode)

* Siehe „Echtdatenzuordnung" auf Seite B8.

Bestätigung

[i][ ][Set ID][ ][OK][Daten][x]

Daten Min.: 00 H \~ Max: 64 H

10. Tint (Farbton) (Befehl: j) (Nur Video-Timing)

▶ Für die Einstellung des Bildschirmfarbtons Sie können den Farbton auch über das Menü „Imagine“ einstellen.

Übertragung

[k][j][ ][Set ID][ ][Daten][Cr]

Daten Rot: 00 H \~ Grün: 64 H (Hexadezimalcode)

* Siehe „Echtdatenzuordnung" auf Seite B8.

Bestätigung

[j][ ][Set ID][ ][OK][Daten][x]

Daten Rot: 00 H \~ Grün: 64 H

* Tint-Echtdatenzuordnung 0 : Schritt 0 - Rot : 64 : Schritt 100 - Grün

Übertragungs-/Empfangsprotokoll

11. Sharpness (Bildschärfe) (Befehl: k) (Nur Video-Timing)

▶ Für die Einstellung der Bildschärfe Sie können die Bildschärfe auch über das Menü „Imagine“ einstellen.

Übertragung

[k][k][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 H \~ Max: 64 H (Hexadezimalcode)

* Siehe „Echtdatenzuordnung" auf Seite B8.

Bestätigung

[k][ ][Set ID][ ][OK][Daten][x]

Daten Min.: 00 H \~ Max: 64 H

12. OSD Select (OSD-Auswahl) (Befehl: I)

▶ Für die Steuerung des Ein-/Ausschaltens des OSD des Geräts

Übertragung

[k][l][ ][Set ID][ ][Daten][Cr]

Daten 0: OSD Aus 1: OSD Ein

Bestätigung

[1][ ][Set ID][ ][OK][Daten][x]

Daten 0: OSD Aus 1: OSD Ein

13. Remote Lock /Key Lock (Befehl: m)

▶ Für die Sperre der Tasten der Fernbedienung und der Frontkonsole am Gerät Diese Funktion sperrt bei Steuerung über die RS-232C-Schnittstelle die Fernbedienung und die Taste „Local" (Lokal).

Übertragung

[k][m][ ][Set ID][ ][Daten][Cr]

Daten 0: Fernbedienungssperre Aus 1: Fernbedienungssperre Ein

Bestätigung

[m][ ][Set ID][ ][OK][Daten][x]

Daten 0: Fernbedienungssperre Aus 1: Fernbedienungssperre Ein

Übertragungs-/Empfangsprotokoll

14. Balance (Balance) (Befehl: t)

▶ Für die Einstellung der Balance

Übertragung

[k][t][ ][Set ID][ ][Daten][Cr]

Daten Min.: 00 H \~ Max: 64 H

(Hexadezimalcode)

* Siehe „Echtdatenzuordnung" auf Seite B8.

Bestätigung

[t][ ][Set ID][ ][OK][Daten][x]

Daten Min.: 00 H \~ Max: 64 H

15. Color Temperature (Befehl: u)

▶ Für die Einstellung der Farbtemperatur des Bildschirms Übertragung

[k][u][ ][Set ID][ ][Daten][Cr]

Daten 0 : Medium (Mittel)

1 : Cool (Kühl)

2:Warm

3 : User (Benutzer)

Bestätigung

[u][ ][Set ID][ ][OK][Daten][x]

Daten 0 : Medium (Mittel)

1 : Cool (Kühl)

2:Warm

3 : User (Benutzer)

- Beim Ausführen des Befehls Farbtemperatur werden die Einstellungen von Benutzer1 für den Anzeigemodus verwendet.

Übertragungs-/Empfangsprotokoll

16. Abnormal state (Abweichender Status) (Befehl: z)

▶ Wird für das Lesen des Ausschaltstatus im Standby-Modus verwendet.

Übertragung

[k][z][ ][Set ID][ ][Daten][Cr]

Daten FF: Lesen

0 : Normal (Strom und Signal vorhanden)
1: Kein Signal (Strom vorhanden)
2 : Produkt-Gerät mit der Fernbedienung ausschalten
3 : Produkt-Gerät über die automatische Ausschaltfunktion ausschalten
4 : Produkt-Gerät über die Funktion RS-232C ausschalten
8 : Produkt-Gerät über die Ausschaltfunktion ausschalten
9 : Produkt-Gerät über die automatische Ausschaltfunktion ausschalten

Bestätigung

[z][ ][Set ID][ ][OK][Daten][x]

17. ISM mode (ISM-Methode) (Befehl: j p)

▶ Wird verwendet, um die Funktion zur Vermeidung von Nachbildern auszuwählen.

Übertragung

[j][p][ ][Set ID][ ][Daten][Cr]

Daten 1H : Inversion (Invertierung)
2H : Orbiter (Orbiter)
4H : White Wash (Weiß-Gen.)
8H : Normal (Normal)
10H : Dot Wash (Dot-Wash)

Bestätigung

[p][ ][Set ID][ ][OK][Daten][x]

Übertragungs-/Empfangsprotokoll

18. Auto Configure (Auto-configuration) (Befehl: j u)

▶ Für die automatische Einstellung der Bildposition und die automatische Minimierung des Bildwackelns. Nur in RGB (PC)-Modus.

Übertragung

[j][u][ ][Set ID][ ][Daten][Cr]

Daten 1: Einstellen

Bestätigung

[u][ ][Set ID][ ][OK][Daten][x]

19. Key (Taste) (Befehl: m c)

▶ Für das Senden des IR-Fernbedienungs-Tastencodes

Übertragung

[m][c][ ][Set ID][ ][Daten][Cr]

Daten-Tastencode: siehe Seite B34.

Bestätigung

[c][ ][Set ID][ ][OK][Daten][x]

Übertragungs-/Empfangsprotokoll

20. Tile Mode (Kachelmodus) (Befehl: d d)

▶ Die Funktion entspricht der des Menüpunkts „Tile Mode" (Kachelmodus) im Menü „Special" (Spezial).

Übertragung

[d][d][ ][Set ID][ ][Daten][x]
Daten Beschreibung
00 oder 11 Der Kachelmodus ist aus.
12 1 x 2-Modus (Spalte x Reihe)
13 1 x 3-Modus
14 1 x 4-Modus
... ...
55 5 x 5-Modus

* Die Daten können außer auf 00 nicht auf 0X oder X0 gesetzt werden.

Bestätigung

[d][00][OK/NG][Daten][x]

Übertragungs-/Empfangsprotokoll

21. Tile H Position (Horizontale Kachelpositionen (Befehl: d e)

▶ Horizontale Lage der Kacheln festlegen.

Übertragung

[d][e]][Set ID]][[Daten][x]

Daten Min.: 00 H \~ Max: 64 H

* Siehe „Echtdatenzuordnung“ auf Seite B8.

Bestätigung

[e]][Set ID]][OK/NG][Daten][x]

22. Tile V Position (Vertikale Kachelpositionen (Befehl: d f)

▶ Vertikale Lage der Kacheln festlegen.

Übertragung

[d][f][ ][Set ID][ ][Daten][x]

Daten Min.: 00 H \~ Max: 64 H

* Siehe „Echtdatenzuordnung“ auf Seite B8.

Bestätigung

[f][ ][Set ID][ ][OK/NG][Daten][x]

Übertragungs-/Empfangsprotokoll

23. Tile H Size (Kachel H-Größe (Befehl: d g)

▶ Zur Einstellung der horizontalen Größe

Übertragung

[d][g][ ][Set ID][ ][Daten][x]

Daten Min.: 00 H \~ Max: 64 H

* Siehe „Echtdatenzuordnung“ auf Seite B8.

Bestätigung

[g][ ][Set ID][ ][OK/NG][Daten][x]

24. Tile V Size (Kachel V-Größe (Befehl: d h)

▶ Zur Einstellung der vertikalen Größe

Übertragung

[d][h][ ][Set ID][ ][Daten][x]

Daten Min.: 00 H \~ Max: 64 H

* Siehe „Echtdatenzuordnung“ auf Seite B8.

Bestätigung

[h][ ][Set ID][ ][OK/NG][Daten][x]

Übertragungs-/Empfangsprotokoll

25. Tile ID Set (Festlegen der Kachelkennung) (Befehl: d i)

▶ Einstellung Tile ID (Kachelkennung) Zur Einstellung der Kachelkennung für die Kachelfunktion

Übertragung

[d][i][Set ID][[Daten][x]

Daten Min.: 00 H \~ Max: 19 H (Hexadezimalcode)

Bestätigung

[i][ ][Set ID][ ][OK/NG][Daten][x]

26 Natural Mode (In Tile mode)(Natürlicher Modus (bei der Kachel-Anzeige) (Befehl: d j)

Das Bild wird so abgeschnitten, dass die Abstände zwischen den Bildschirmen bei der Gesamtdarstellung des Bildes berücksichtigt werden. Auf diese Weise wird ein natürliches Bild angezeigt.

Übertragung

[d][j][Set ID][[Daten][x]

Daten 0 : Natürlich Aus 1 : Natürlich Ein ff : Status lesen

Bestätigung

[j][ ][Set ID][ ][OK/NG][Daten][x]

27. Anzeigemodus (Befehl: d x)

▶ Anzeigemodus einstellen Übertragung

[d][x][ ][Set ID][ ][Daten][x]

Datenstruktur

Daten (Hex)	Modus
00	Bewegung
01	Standard
02	Kino
03	Sport
04	Spiele
05	Benutzer1
06	Benutzer2

Bestätigung

[x][ ][Set ID][ ][OK/NG][Daten][x]

Übertragungs-/Empfangsprotokoll

28. Klangmodus (Befehl: d y )

▶ Klangmodus einstellen.

Übertragung

[d][y][ ][Set ID][ ][Daten][x]

Datenstruktur

Daten (Hex)	Modus
00	Nur Stimme
01	Standard
02	Musik
03	Kino
04	Sport
05	Spiele
06	Benutzer

Bestätigung

[y][ ][Set ID][ ][OK/NG][Daten][x]

29. Lüfterfehler überprüfen (Befehl: d w)

▶ Lüfterfehler des Fernsehgerätes überprüfen.

Übertragung

[d][w][ ][Set ID][ ][Daten][x]

* Die Daten lauten stets FF(Hex).

Daten ff: Status lesen

Bestätigung

[w][ ][Set ID][ ][OK/NG][Daten][x]

* Daten enthalten des Fehlerstatus des Lüfters.

Daten 0: Lüfterfehler

1: Lüfter OK

2: N/A (Nicht verfügbar)

Übertragungs-/Empfangsprotokoll

30. Elapsed time return (Ablesen der Betriebszeit) (Befehl: d I)

▶Zum Ablesen der Betriebszeit

Übertragung

[d][l][ ][Set ID][ ][Daten][x]

* Die Daten sind immer auf FF (Hex) gesetzt.

Bestätigung

[l]][Set ID]][OK/NG][Daten][x]

* Datenmittel in Stunden.

(Hexadezimalcode)

31. Temperature value Return (Temperaturangabe) (Befehl: d n)

▶ Zum Ablesen der Innentemperatur

Übertragung

[d][n][ ][Set ID][ ][Daten][x]

* Die Daten sind immer auf FF (Hex) gesetzt.

Bestätigung

[n]][Set ID]][OK/NG][Daten][x]

Die Datenlänge beträgt 1 Byte im Hex.

32. Lamp fault Check (Funktionsprüfung der Lampe) (Befehl: d p)

▶ Zur Funktionsprüfung der Lampe

Übertragung

[d][p][Set ID][[Daten][x]

* Die Daten sind immer auf FF (Hex) gesetzt.

Bestätigung

[p][ ][Set ID][ ][OK/NG][Daten][x]

Daten 0 : Lampenfehler

1 : Lampe OK

Übertragungs-/Empfangsprotokoll

33. Autom. Lautstärke (Befehl : d u)

▶ Lautstärke automatisch einstellen.

Übertragung

[d][u][ ][Set ID][ ][Daten][x]

Daten 0 : Aus

1 : Ein

Bestätigung

[u][ ][Set ID][ ][OK/NG][Daten][x]

34. Lautspr. (Befehl : d v)

▶ Lautsprecher ein- und ausschalten.

Übertragung

[d][v][ ][Set ID][ ][Daten][x]

Daten 0 : Aus

1 : Ein

Bestätigung

[v][ ][Set ID][ ][OK/NG][Daten][x]

Übertragungs-/Empfangsprotokoll

35. Uhrzeit (Befehl : f a)

▶ Aktuelle Uhrzeit einstellen.

Übertragung

[f][a][ ][Set ID][ ][Daten1][ ][Daten2][ ][Daten3][Cr]

[Daten1]

0 : Montag

1: Dienstag

2 : Mittwoch

3 : Donnerstag

4 : Freitag

5 : Samstag

6 : Sonntag

[Daten2]

0H\~17H (Stunden)

[Daten3]

00H\~3BH (Minuten)

Bestätigung

[a]][Set ID]][OK/NG][Daten1][Daten2][Daten3][x]

*Beim Auslesen der Daten wird für [Daten1],[Daten2] und [Daten3] der Wert FFH eingetragen.

In allen anderen Fällen wird der Wert NG übernommen.

Übertragungs-/Empfangsprotokoll

36. Einschaltzeit [Aus-/Einschaltzeit] Ein, Aus (Befehl : d p)

▶ Tage für die Einschaltzeit festlegen.

Übertragung

[d][p][Set ID][[Daten1][[Daten2][Cr]

[Daten1]

0 (Schreiben), FFH (Lesen)

[Daten2]

00H\~FFH

Bit0: Montag Einschaltzeit Ein [1], Aus [0]

bit1 : Dienstag Einschaltzeit Ein [1], Aus [0]

bit2 : Mittwoch Einschaltzeit Ein [1], Aus [0]

bit3 : Donnerstag Einschaltzeit Ein [1], Aus [0]

bit4 : Freitag Einschaltzeit Ein [1], Aus [0]

bit5 : Samstag Einschaltzeit Ein [1], Aus [0]

bit6 : Sonntag Einschaltzeit Ein [1], Aus [0]

bit7 : Täglich Einschaltzeit Ein [1], Aus [0]

Bestätigung

[p][ ][Set ID][ ][OK/NG][Daten1][Daten2][x]

* Falls bit7(alle) auf 1 gesetzt ist, können bit6 bis bit0 ignoriert werden.

37. Ausschaltzeit [Aus-/Einschaltzeit] Ein, Aus (Befehl : f c)

▶ Tage für die Ausschaltzeit festlegen.

Übertragung

[f][c][ ][Set ID][ ][Daten1][ ][Daten2][Cr]

[Daten1]

0 (Schreiben), FFH(Lesen)

[Daten2]

00H\~FFH

bit0 : Montag Ausschaltzeit Ein [1], Aus [0]

bit1 : Dienstag Ausschaltzeit Ein [1], Aus [0]

bit2 : Mittwoch Ausschaltzeit Ein [1], Aus [0]

bit3 : Donnerstag Ausschaltzeit Ein [1], Aus [0]

bit4 : Freitag Ausschaltzeit Ein [1], Aus [0]

bit5 : Samstag Ausschaltzeit Ein [1], Aus [0]

bit6 : Sonntag Ausschaltzeit Ein [1], Aus [0]

bit7 : Täglich Ausschaltzeit Ein [1], Aus [0]

Bestätigung

[c][ ][Set ID][ ][OK/NG][Daten1][Daten2][x]

* Falls bit7(alle) auf 1 gesetzt ist, können bit6 bis bit0 ignoriert werden.

Übertragungs-/Empfangsprotokoll

38. Einschaltzeit [Aus-/Einschaltzeit] Uhrzeit (Befehl : f d)

▶ Einschaltzeit einstellen.

Übertragung

[f][d]][Set ID]][[Daten1]][[Daten2][Daten3][Cr]

[Daten1]

0: Montag

1 : Dienstag

2 : Mittwoch

3 : Donnerstag

4 : Freitag

5 : Samstag

6 : Sonntag

7 : Täglich

[Daten2]

00H\~17H (Stunden)

[Daten3]

00H\~3BH (Minuten)

Bestätigung

[d]][Set ID]][OK/NG][Daten1][Daten2][Daten3][x]

*Beim Auslesen der Daten wird für [Daten2] und [Daten3] der Wert FFH eingetragen.

In allen anderen Fällen wird der Wert NG übernommen.

Übertragungs-/Empfangsprotokoll

39. Ausschaltzeit [Aus-/Einschaltzeit] Uhrzeit (Befehl : f e)

▶ Ausschaltzeit einstellen.

Übertragung

[f][e]][Set ID]][[Daten1]][[Daten2]][[Daten3][Cr]

[Daten1]

0: Montag

*Beim Auslesen der Daten wird für [Daten2] und [Daten3] der Wert FFH eingetragen.

In allen anderen Fällen wird der Wert NG übernommen.

Übertragungs-/Empfangsprotokoll

40. Sleep-Zeit (Befehl : f f)

▶ Sleep-Zeit einstellen.

Übertragung

[f][f]][Set ID]][[Daten][Cr]

Daten

0 : Aus

1:10

2:20

3:30

4:60

5:90

6:120

7:180

8:240

(In Reihenfolge)

Bestätigung

[f][ ][Set ID][ ][OK/NG][Daten][x]

41. Autom. Abschalten (Befehl : f g)

▶ Automatisches Abschalten einstellen.

Übertragung

[f][g][ ][Set ID][ ][Daten][Cr]

Daten 0 : Aus

1 : Ein

Bestätigung

[g][ ][Set ID][ ][OK/NG][Daten][x]

Übertragungs-/Empfangsprotokoll

42. Einschaltverzögerung (Befehl : f h)

▶ Einstellen des Verzögerung beim Einschalten des Gerätes (Gerät: Sekunde).

Übertragung

[f][h][ ][Set ID][ ][Daten][Cr]

Daten : 00H \~ 64H Daten (Datenwert)

* Siehe „Echtdatenzuordnung" auf Seite B8.

Bestätigung

[h][ ][Set ID][ ][OK/NG][Daten][x]

43. Sprache (Befehl : f i)

▶ Sprache für Bildschirmmenüs festlegen.

Übertragung

[f][i][Set ID][[Daten][Cr]

Daten

Übertragungs-/Empfangsprotokoll

44. DPM-Auswahl (Befehl : f j)

▶ DPM-Funktion (Bildschirm-Stromsparmodus) einstellen.

Übertragung

[f][j][ ][Set ID][ ][Daten][Cr]

Daten 0 : Aus

1 : Ein

Bestätigung

[j][ ][Set ID][ ][OK/NG][Daten][x]

45. Reset (Befehl : f k)

▶ Einstellungen für Bild, Bildschirm und Werkseinstellungen zurücksetzen.

Übertragung

[f][k][ ][Set ID][ ][Daten][Cr]

Daten

0 : Bild zurücksetzen

1 : Bildschirm zurücksetzen

2 : Werkseinstellungen

Bestätigung

[k]][Set ID]][OK/NG][Daten][x]

Übertragungs-/Empfangsprotokoll

46. Energiesparmodus (Befehl: f l)

▶ Energiesparmodus aktivieren.

Übertragung

[f][I][Set ID][[Daten][Cr]

Daten 0: Aus

1: (fest Stufe 1)
2: (fest Stufe 2)
3: (fest Stufe 3)

Bestätigung

[I][ ][Set ID][ ][OK/NG][Daten][x]

47. Betriebsanzeige (Befehl: f o)

▶ LED für die Betriebsanzeige aktivieren

Übertragung

[f][o][Set ID][Daten][Cr]

Daten 0: Aus

1: Ein

Bestätigung

[o][ ][Set ID][ ][OK/NG][Daten][x]

48. H Position (Befehl: f q)

▶ Horizontale Bildlage festlegen

Übertragung

[f][q][Set ID][Daten][Cr]

* Die Daten liegen im Bereich von 00 bis 64 (Hex)
* Siehe „Echtdatenzuordnung" auf Seite B8.

Bestätigung

[q][ ][Set ID][ ][OK/NG][Daten][x]

Übertragungs-/Empfangsprotokoll

49. V Position (Befehl: f r)

▶ Vertikale Bildlage festlegen

Übertragung

[f][r]][Set ID]][[Daten][Cr]

* Die Daten liegen im Bereich von 00 bis 64 (Hex)
* Siehe „Echtdatenzuordnung" auf Seite B8.

Bestätigung

[r][ ][Set ID][ ][OK/NG][Daten][x]

50. H Größe (Befehl: f s)

▶ Horizontale Bildschirmgröße

Übertragung

[f][s][Set ID][[Daten][Cr]

* Die Daten liegen im Bereich von 00 bis 64 (Hex)
* Siehe „Echtdatenzuordnung" auf Seite B8.

Bestätigung

[s][ ][Set ID][ ][OK/NG][Daten][x]

* Datenzuweisung H Größe [Daten1]

0x00: Stufe 0
0x0A: Stufe 10
0x14: Stufe 20
0x1E: Stufe 30
0x28: Stufe 40
0x32: Stufe 50
0x3C: Stufe 60
0x46: Stufe 70
0x50: Stufe 80
0x5A: Stufe 90
0x64: Stufe 100

Übertragungs-/Empfangsprotokoll

51. V Größe (Befehl: f t)

▶ Datenstruktur

Übertragung

[f][t][Set ID][[Daten][Cr]

* Die Daten liegen im Bereich von 00 bis 64 (Hex)
* Siehe „Echtdatenzuordnung" auf Seite B8.

Bestätigung

[t][ ][Set ID][ ][OK/NG][Daten][x]

* Datenzuweisung V Größe [Daten1]

0x00: Stufe 0

0x0A: Stufe 10

0x14: Stufe 20

0x1E: Stufe 30

0x28: Stufe 40

0x32: Stufe 50

0x3C: Stufe 60

0x46: Stufe 70

0x50: Stufe 80

0x5A: Stufe 90

0x64: Stufe 100

Übertragungs-/Empfangsprotokoll

52. Zeitplangesteuerte Eingangswahl (Befehl: f u) (Eingang Hauptbild)

▶ Auswahl der Eingangsquelle für TV abhängig vom Wochentag.

Übertragung

[f][u][Set ID][[Daten1][[Daten2][Cr]

Daten 1 Struktur

Min: 0\~Max:7(0: Montag, 1: Dienstag, 2: Mittwoch, 3: Donnerstag, 4 : Freitag, 5:

Samstag, 6: Sonntag, 7: Täglich)

Daten 2 Struktur

Daten (Hex)	Signalquelle
02	AV
04	Komponente
07	RGB-PC
08	HDMI/DVI-DTV
09	HDMIDVI-PC
FE	Keine Änderung

Bestätigung

[u][ ][Set ID][ ][OK/NG][Daten1][Daten2][x]

53. Seriennr. überprüfen (Befehl: f y)

▶ Auslesen der Seriennummern

Übertragung

[f][y][ ][Set ID][ ][Daten][Cr]

Daten FF (zum Auslesen der Seriennummern)

Bestätigung

[y]][Set ID]][OK/NG][Daten1] ~ [Daten13] [x]

* Das Datenformat lautet ASCII-Code.

Übertragungs-/Empfangsprotokoll

54. Software-Version (Befehl : f z)

▶ Software-Version anzeigen.

Übertragung

[f][z][ ][Set ID][ ][Daten][Cr]

Daten FFH : Lesen

Bestätigung

[z][ ][Set ID][ ][OK/NG][Daten][x]

55. Input Select (Eingangsauswahl) (Befehl: x b)

▶ Für die Auswahl der Eingangsquelle für das Gerät

Übertragung

[x][b][ ][Set ID][ ][Daten][Cr]

Daten 20H : AV

40H : Component

60H : RGB (PC)

90H : HDMI/DVI (DTV)

A0H : HDMI/DVI (PC)

Bestätigung

[b][ ][Set ID][ ][OK][Daten][x]

Daten 20H : AV

40H : Component

60H : RGB (PC)

90H : HDMI/DVI (DTV)

A0H : HDMI/DVI (PC)

Anschließen

▶ Verbinden Sie das Kabel der Fernbedienung mit der Fernbedienungsbuchse am Produkt.

Fernbedienung IR-Code

▶ Signalform-Ausgabe

Einzelimpuls, Modulationssignal mit 37,917 kHz Signal bei 455 kHz

Tc T1

Trägerfrequenz

FCAR = 1/Tc = fosc/12

Relative Einschaltdauer = T1/Tc = 1/3

Frame-Konfiguration

- Erster Frame

Anschlusscode

Unterer Standardcode

Oberer Standardcode

Datencode

Datencode

C0

C1

C2

C3

C4

C5

C6

C7

C0

C1

C2

C3

C4

C5

C6

C7

D0

D1

D2

D3

D4

D5

D6

D7

D0

D1

D2

D3

D4

D5

D6

D7

• Frame-Wiederholung

Code-Wiederholung Tf

▶ Anschlusscode

9ms 4,5ms

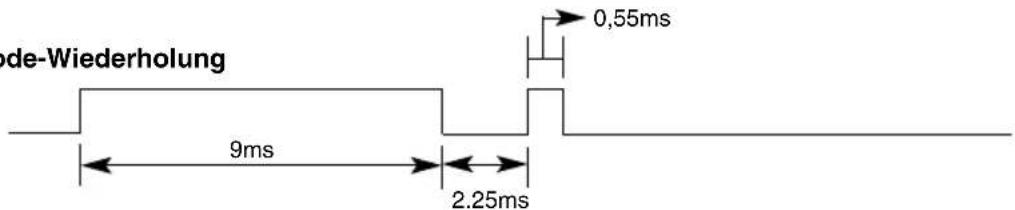

▶ Code-Wiederholung

ode-Wiederholung 0,55ms 9ms 2.25ms

▶ Bit-Beschreibung

• Die Wellenform wird so lange übertragen, wie die Taste gedrückt wird.

Code (Hex))	Funktion	Hinweis
00	▲	Fernbedienungstaste
01	▼	Fernbedienungstaste
02	VOL(▶) (Lautstärke)	Fernbedienungstaste
03	VOL(◀) (Lautstärke)	Fernbedienungstaste
08	POWER ON/OFF (Ein/Aus)	Fernbedienungstaste (Ein/Aus)
C4	POWER ON(Ein)	Discrete IR Code(Only Power On)
C5	POWER OFF (Aus)	Discrete IR Code(Only Power Off)
09	MUTE (Lautlos)	Fernbedienungstaste
98	AV	Fernbedienungstaste
0B	INPUT (Quelle)	Fernbedienungstaste
0E	SLEEP (Auto-Aus)	Fernbedienungstaste
43	MENU	Fernbedienungstaste
5B	EXIT	Fernbedienungstaste
6E	PSM	Fernbedienungstaste
44	SET(Bestätigen)	Fernbedienungstaste
10	Zahlentaste 0	Fernbedienungstaste
11	Zahlentaste 1	Fernbedienungstaste
12	Zahlentaste 2	Fernbedienungstaste
13	Zahlentaste 3	Fernbedienungstaste
14	Zahlentaste 4	Fernbedienungstaste
15	Zahlentaste 5	Fernbedienungstaste
16	Zahlentaste 6	Fernbedienungstaste
17	Zahlentaste 7	Fernbedienungstaste
18	Zahlentaste 8	Fernbedienungstaste
19	Zahlentaste 9	Fernbedienungstaste
5A	AV	Eigener IR-Code (Auswahl AV-Eingang)
BF	COMPONENT	Eigener IR-Code (Auswahl Component -Eingang)
D5	RGB PC	Discrete IR Code(Input RGB PC Selection)
C6	HDMI/DVI	Discrete IR Code(Input HDMI/DVI Selection)
79	ARC	Fernbedienungstaste
76	ARC (Bildformat 4:3)	Eigener IR-Code (nur 4:3-Modus)
77	ARC (Bildformat 16:9)	Eigener IR-Code (nur 16:9-Modus)
AF	ARC (ZOOM)	Eigener IR-Code (nur Zoom1, 2-Modus)
99	AUTO CONFIG (Auto-Konfig.)	Eigener IR-Code
