BEDIENUNGSANLEITUNG M4710C-BAT LG

Lesen Sie unbedingt die Wichtigen Sicherheitsmaßnahmen, bevor Sie das Produkt verwenden. Bewahren Sie das Benutzerhandbuch (CD) griffbereit auf, falls Sie etwas nachschlagen müssen.

Beachten Sie das Etikett auf dem Produkt und teilen Sie Ihrem Händler die darauf enthaltenen Informationen mit, falls Sie Serviceleistungen in Anspruch nehmen möchten.

Sicherheitsvorkehrungen

Lesen Sie diese Sicherheitsmaßnahmen vor der ersten Verwendung des Produkts sorgfältig durch.

Warnung

Wenn Sie eine Warnmeldung ignorieren, kann es zu ernsthaften Verletzungen oder zu Unfällen und Todesfällen kommen.

Vorsicht

Wenn Sie eine zur Vorsicht mahnende Meldung ignorieren, kann es zu leichten Verletzungen kommen oder das Produkt kann beschädigt werden.

Vorsichtsmaßnahmen bei der Installation des Produkts

Warnung

■ Halten Sie sich von Wärmequellen wie elektrischen Heizungen fern.

- Es kann zu Stromschlägen, Feuer, Fehlfunktionen oder Deformationen kommen.

■ Halten Sie das feuchtigkeitsabweisende Verpackungsmaterial oder die Vinylverpackung von Kindern fern.

- Feuchtigkeitsabweisendes Material ist bei Verschlucken schädlich. Führen Sie bei versehentlichem Verschlucken bei der betroffenen Person ein Erbrechen herbei und suchen Sie mit ihr das nächstgelegene Krankenhaus auf. Vinylverpackung kann darüber hinaus zu Erstickung führen. Halten Sie die Verpackung daher von Kindern fern.

■ Stellen Sie keine schweren Objekte auf das Produkt und setzen Sie sich nicht darauf.

- Wenn das Produkt zusammenbricht oder fallen gelassen wird, könnten Sie verletzt werden. Kinder müssen besonders vorsichtig sein.

■ Lassen Sie die Strom- bzw. Signalkabel nicht unbeaufsichtigt auf dem Boden liegen.

- Passanten können stolpern, wodurch es zu Stromschlägen, Feuer, Produktstörungen oder Verletzungen kommen kann.

■ Installieren Sie das Produkt an einem sauberen und trockenen Ort.

- Staub oder Feuchtigkeit kann zu Stromschlägen, Feuer oder Produktschäden führen.

■ Wenn es nach Rauch riecht, andere Gerüche wahrzunehmen oder merkwürdige Geräusche zu hören sind, unterbrechen Sie die Stromversorgung und kontaktieren Sie den Service.

- Wenn Sie weiterarbeiten, ohne die erforderlichen Maßnahmen zu treffen, kann es zu Stromschlägen oder Feuer kommen.

■ Wenn das Produkt fallen gelassen oder das Gehäuse beschädigt wurde, schalten Sie das Produkt aus und unterbrechen Sie die Stromversorgung.

- Wenn Sie weiterarbeiten, ohne die erforderlichen Maßnahmen zu treffen, kann es zu Stromschlägen oder Feuer kommen. Wenden Sie sich an den Service.

■ Keine Gegenstände auf das Gerät fallen lassen oder das Gerät Erschütterungen aussetzen. Keine Gegenstände wie z. B. Spielzeuge gegen den Bildschirm werfen.

-Ansonsten besteht Verletzungsgefahr oder die Gefahr von Schäden am Gerät oder am Bildschirm.

Vorsicht

■ Vergewissern Sie sich, dass die Lüftungsöffnung des Produkts nicht blockiert ist. Installieren Sie das Produkt so, dass ausreichend Platz vorhanden ist (weiter als 10 cm von der Wand entfernt).

- Wenn das Produkt zu nahe an einer Wand aufgestellt wird, kann es durch die interne Wärmeentwicklung zu Verformungen kommen oder ein Feuer kann ausbrechen.

■ Blockieren Sie, keine Lüftungsöffnungen durch Tischdecken oder Vorhänge.

- Aufgrund von Überhitzung im Inneren des Produkts können Verformungen auftreten oder ein Feuer kann ausbrechen.

■ Installieren Sie das Produkt auf einer ebenen und stabilen Fläche, damit das Produkt nicht herunterfallen kann.

- Falls das Produkt zu Boden fällt, könnten Sie verletzt oder das Produkt könnte beschädigt werden.

■ Installieren Sie das Produkt an einem Ort, an dem keine elektromagnetischen Störungen auftreten.

■ Setzen Sie das Produkt nicht direktem Sonnenlicht aus.

- Das Produkt könnte beschädigt werden.

Sicherheitsvorkehrungen

Strombezogene Sicherheitsmaßnahmen

Warnung

■ Vergewissern Sie sich, dass das Stromkabel an den Erdungsstrom angeschlossen ist.

- Ansonsten könnten Sie einen Stromschlag erleiden oder verletzt werden.

■ Verwenden Sie nur die zugelassene Spannung.

- Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.

■ Während eines Gewitters das Netzkabel sowie das Signalkabel niemals berühren. Es besteht eine hohe Gefahr eines Stromschlages.

■ Schließen Sie nicht mehrere Verlängerungskabel, Elektrogeräte oder elektrische Heizungen an eine Steckdose an. Verwenden Sie eine geerdete Steckerleiste, die für die ausschließliche Verwendung am Computer gedacht ist.

- Wegen Überhitzung könnte ein Feuer entstehen.

■ Berühren Sie den Netzstecker nicht mit nassen Händen. Falls der Kontakt nass oder mit Staub bedeckt ist, trocknen Sie den Netzstecker vollständig oder reinigen Sie ihn von Staub.

- Ansonsten könnten Sie durch Restfeuchtigkeit einen Stromschlag erleiden.

■ Ziehen Sie den Netzstecker, falls das Produkt für längere Zeit nicht verwendet wird.

- Staubschichten können Brände verursachen; beschädigte Isolierungen können zu Stromlecks, Stromschlägen oder Feuer führen.

■ Befestigen Sie das Stromkabel vollständig.

- Falls das Stromkabel nicht vollständig befestigt ist, könnte ein Feuer ausbrechen.

■ Wenn Sie das Stromkabel herausziehen möchten, ziehen Sie am Stecker, nicht am Kabel. Knicken Sie das Stromkabel nicht und stellen Sie auch keine schweren Gegenstände auf das Stromkabel.

- Die Stromleitung könnte beschädigt werden, was zu einem elektrischen Schlag oder Brand führen könnte.

■ Berühren Sie das eine Ende des Stromkabels nicht mit einem metallischen Leiter (z. B. einem Metallstäbchen), wenn das andere Ende noch mit dem Stromnetz verbunden ist. Außerdem sollten Sie das Stromkabel unmittelbar nach dem Einstecken nicht berühren.

- Sie könnten einen Stromschlag erleiden.

Das Netzkabel wird hauptsächlich zur Unterbrechung verwendet. Stellen Sie sicher, dass die Steckdose nach der Installation leicht zugänglich ist.

■ Die Hauptstromversorgung des Gerätes wird über den Netzstecker getrennt. Dieser muss stets leicht erreichbar sein.

Vorsicht

■ Ziehen Sie nicht den Netzstecker, während das Produkt in Betrieb ist.

- Das Produkt könnte durch einen Stromschlag beschädigt werden.

Vorsichtsmaßnahme beim Bewegen des Produkts

Warnung

■ Vergewissern Sie sich, dass das Produkt ausgeschaltet ist.

- Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.

■ Vergewissern Sie sich, dass alle Kabel entfernt wurden, bevor das Produkt bewegt wird.

- Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.

Sicherheitsvorkehrungen

Vorsicht

■ Vermeiden Sie Erschütterungen beim Bewegen des Produkts.
- Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden.
■ Heben Sie die Produktverpackung auf. Verwenden Sie sie bei eventuellen Umzügen.
■ Achten Sie darauf, dass der Monitor nach vorne zeigt, und halten Sie ihn zum Bewegen mit beiden Händen fest.
- Wenn Sie das Produkt fallen lassen, könnten Sie durch das beschädigte Gerät einen Stromschlag erleiden oder es könnte ein Brand verursacht werden. Wenden Sie sich für Reparaturen an den Service.

Vorsichtsmaßnahme beim Verwenden des Produkts

Warnung

■ Demontieren Sie das Produkt nicht und führen Sie Reparaturen und Änderungen nicht selbst durch.
- Feuer und Stromschläge können die Folge sein.
- Wenden Sie sich an den Service, wenn das Gerät überprüft, kalibriert oder repariert werden soll.
■ Falls der Bildschirm über einen längeren Zeitraum nicht genutzt wird, ziehen Sie den Netzstecker von der Steckdose ab.
■ Halten Sie das Produkt von Wasser fern.

- Feuer und Stromschläge können die Folge sein.

Vorsicht

■ Stellen Sie keine entflammbaren Substanzen in die Nähe des Produkts und lagern Sie sie nicht in der Nähe.
- Durch unsachgemäßen Umgang mit den entflammbaren Substanzen besteht erhöhte Explosions- oder Brandgefahr.
■ Wenn Sie die Oberfläche der braunschen Röhre reinigen, unterbrechen Sie die Stromversorgung und verwenden Sie ein weiches Stofftuch, um Kratzer zu vermeiden. Reinigen Sie das Gerät nicht mit einem feuchten Tuch.
- Das Wasser könnte in das Innere des Produkts gelangen, wodurch es zu Stromschlägen oder ernsthaften Störungen kommen kann.
■ Machen Sie von Zeit zu Zeit eine Pause, um Ihre Augen zu schonen.
■ Halten Sie das Produkt stets sauber.
■ Nehmen Sie zur Entspannung der Muskeln eine bequeme und natürliche Position ein, wenn Sie mit dem Produkt arbeiten.
■ Machen Sie regelmäßige Pausen, wenn Sie lange Zeit mit einem Produkt arbeiten.
■ Drücken Sie nicht mit der Hand oder scharfen Gegenständen (z. B. einem Nagel, Bleistift oder Füller) fest auf den Bildschirm und machen Sie keine Kratzer darauf.
■ Halten Sie den nötigen Abstand vom Produkt ein.
- Ihr Sehvermögen kann beeinträchtigt werden, wenn Sie sich zu nahe an dem Produkt befinden.
■ Stellen Sie die passende Auflösung und die Uhr gemäß dem Benutzerhandbuch ein.
- Ansonsten kann Ihr Sehvermögen beeinträchtigt werden.
■ Verwenden Sie für das Reinigen des Produkts ausschließlich genehmigte Reinigungsmittel. (Benzol, Verdünner oder Alkohol sollte nicht verwendet werden.)
- Ansonsten kann es zu Verformungen des Produkts kommen.

Entsorgung

■ Die Fluoreszenzlampe in diesem Gerät enthält eine kleine Menge Quecksilber.
■ Entsorgen Sie das Gerät nicht mit dem normalen Hausmüll.
Die Entsorgung dieses Produkts muss im Einklang mit den örtlichen Vorschriften erfolgen.

Verwenden der Fernbedienung

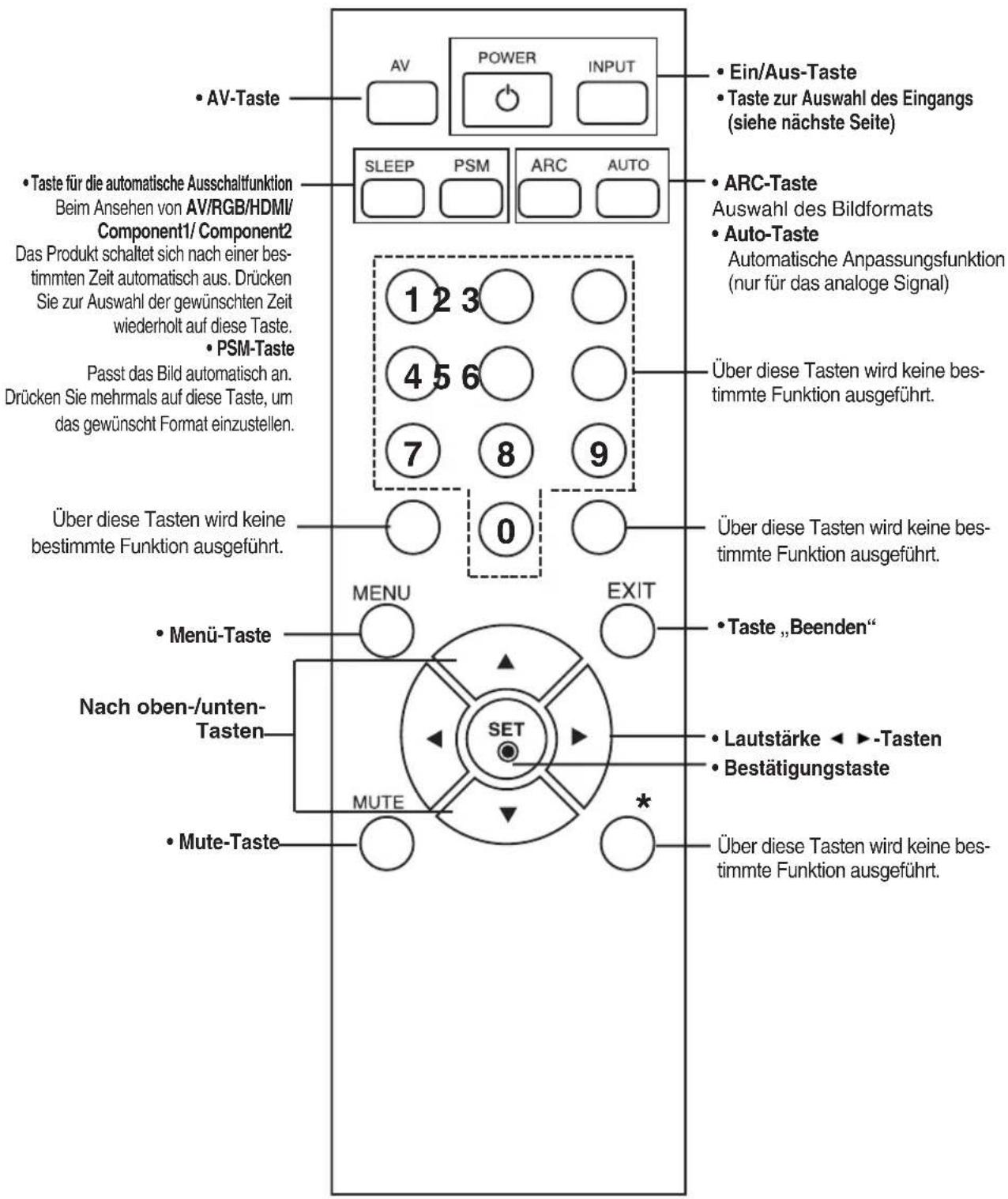

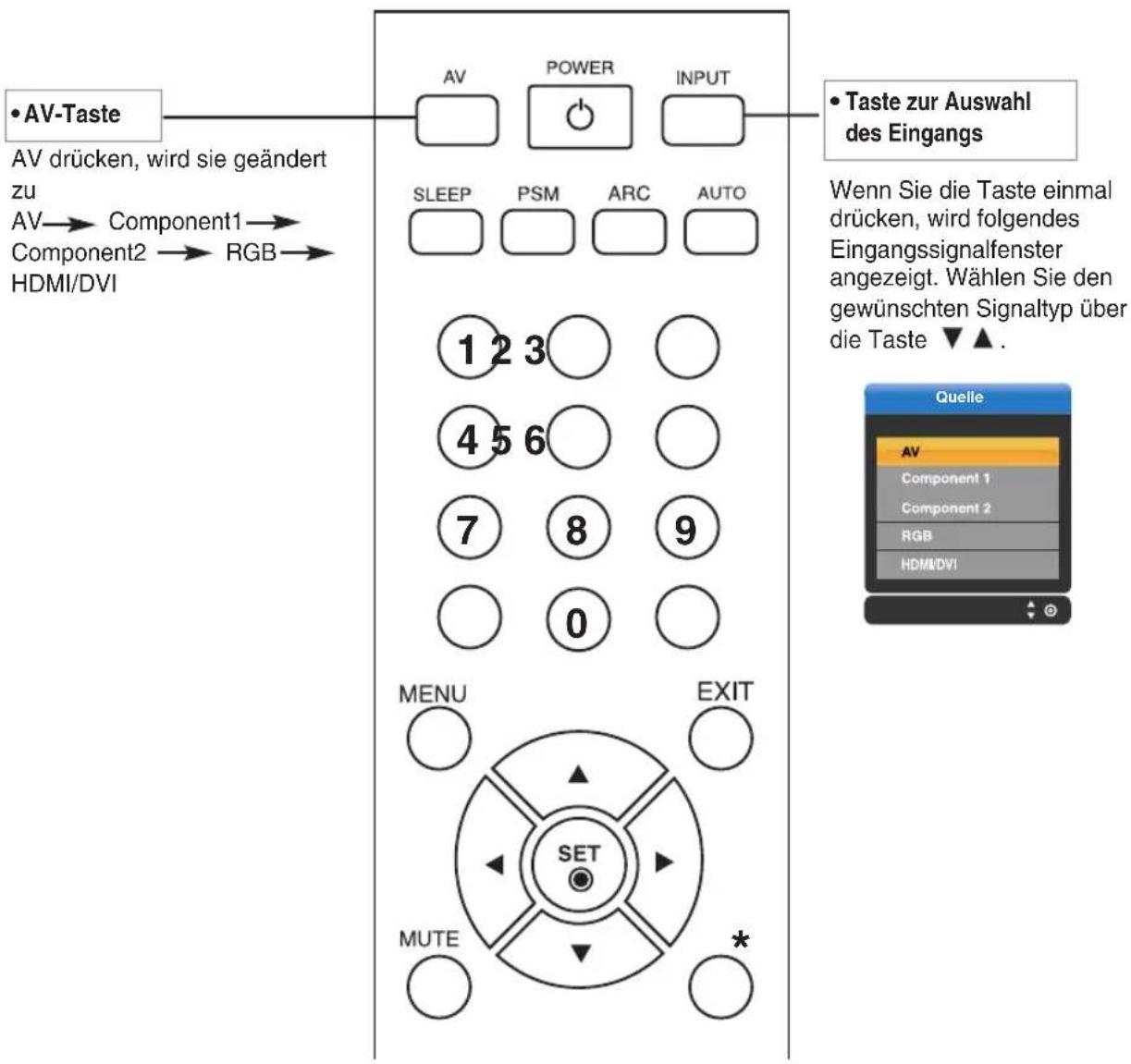

Bezeichnung der Tasten auf der Fernbedienung

AV-Taste • Taste für die automatische Ausschaltfunktion Beim Ansehen von AV/RGB/HDMI/ Component1/ Component2 Das Produkt schaltet sich nach einer bestimmten Zeit automatisch aus. Drücken Sie zur Auswahl der gewünschten Zeit wiederholt auf diese Taste. • PSM-Taste Passt das Bild automatisch an. Drücken Sie mehrmals auf diese Taste, um das gewünscht Format einzustellen. • Menü-Taste Nach oben-/unten- Tasten MUTE • Mute-Taste • Eina/Aus-Taste • Taste zur Auswahl des Eingangs (siehe nächste Seite) • ARC-Taste Auswahl des Bildformats • Auto-Taste Automatische Anpassungsfunktion (nur für das analoge Signal) • 1 2 3 ○ ○ 4 5 6 ○ ○ 7 8 9 • 0 • Über diese Tasten wird keine bestimmte Funktion ausgeführt. • Über diese Tasten wird keine bestimmte Funktion ausgeführt. • Taste „Beenden“ • Lautstärke ▶▶-Tasten • Bestätigungstaste • Über diese Tasten wird keine bestimmte Funktion ausgeführt.

Verwenden der Fernbedienung

•AV-Taste AV drücken, wird sie geändert zu AV→ Component1→ Component2→ RGB→ HDMI/DVI AV POWER INPUT SLEEP PSM ARC AUTO ① ② ③ ○ ○ ④ ⑤ ⑥ ○ ○ ⑦ ⑧ ⑨ ○ ○ 0 ○ MENU EXIT SET MUTE * • Taste zur Auswahl des Eingangs Wenn Sie die Taste einmal drücken, wird folgendes Eingangssignalfenster angezeigt. Wählen Sie den gewünschten Signaltyp über die Taste ▼▲ . Quelle AV Component 1 Component 2 RGB HDMI/DVI

Einlegen von Batterien in die Fernbedienung

1. Nehmen Sie die Batterieabdeckung ab.
2. Legen Sie die Batterien richtig ein (+/-).
3. Schließen Sie die Batterieabdeckung.
4. Entsorgen Sie leere Batterien in Recyclingbehältern, um eine Verschmutzung der Umwelt zu vermeiden.

Name und Funktion der Teile

* Das im Handbuch abgebildete Produkt könnte sich von dem tatsächlichen Produkt unterscheiden.

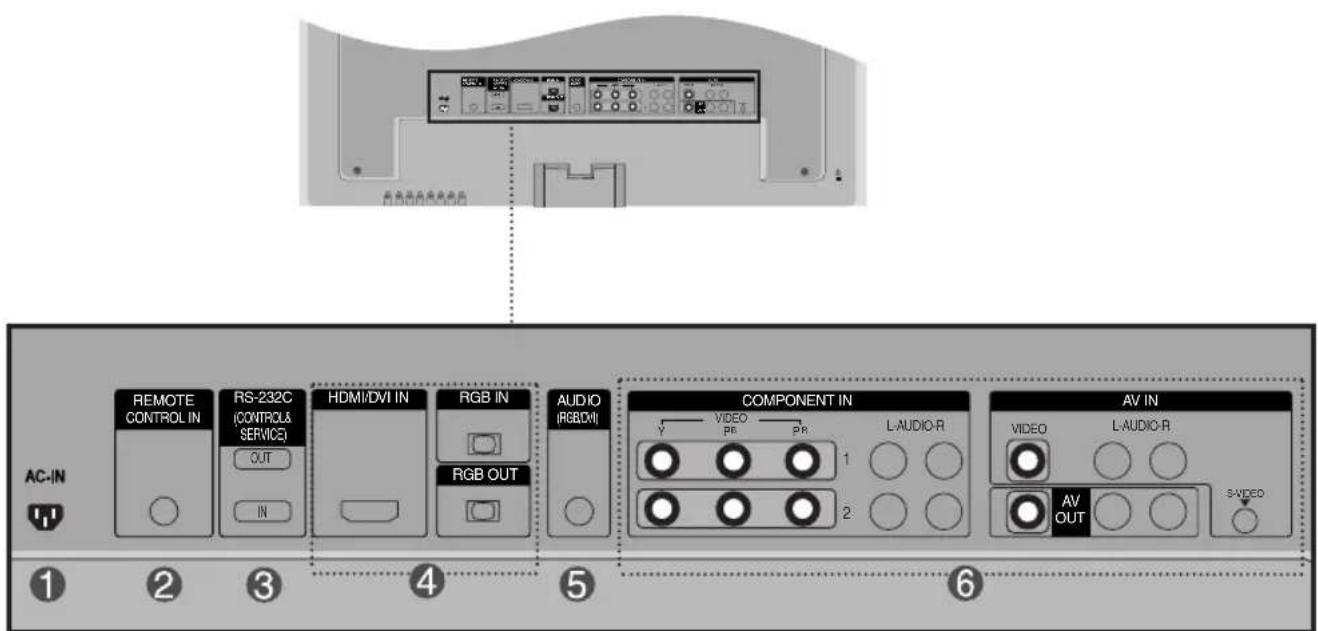

Rückansicht

AC-IN REMOTE CONTROL IN RS-232C (CONTROLS & SERVICE) HDMI/DVI IN RGB IN AUDIO (RGB/DVI) COMPONENT IN Y VIDEO PR PR L-AUDIO-R 1 2 AV IN VIDEO L-AUDIO-R AV OUT S-VDED

1 Stromanschluss: Schließen Sie hier das Stromkabel an.
② Anschluss für Kabelfernbedienung
③ Serielle RS-232C-Eingänge
4 Eingänge für PC-Signal
⑤ PC-Sound-Buchse: : Verbinden Sie das Audiokabel mit der *LINE OUT-Buchse der PC-Soundkarte.
6 AV-Anschlüsse

\*LINE OUT

Ein Anschluss für Lautsprecher mit integriertem Verstärker. Stellen Sie sicher, dass Sie den Anschlussstecker der PC-Soundkarte vor dem Anschluss prüfen. Wenn der Audio Out der PC-Soundkarte nur einen Speaker Out besitzt, verringern Sie die PC-Lautstärke.

Wenn der Audio Out der PC-Soundkarte sowohl Speaker Out als auch Line Out unterstützt, konvertieren Sie mittels Jumper der Karte des Programms zu Line Out. (Informationen hierzu finden Sie im Handbuch der Soundkarte.)

Anschluss an externe Geräte

Anschluss an den PC

1 Vergewissern Sie sich zunächst, dass der Computer, das Produkt und die Peripheriegeräte ausgeschaltet sind. Schließen Sie dann das Kabel für das Eingangssignal an.

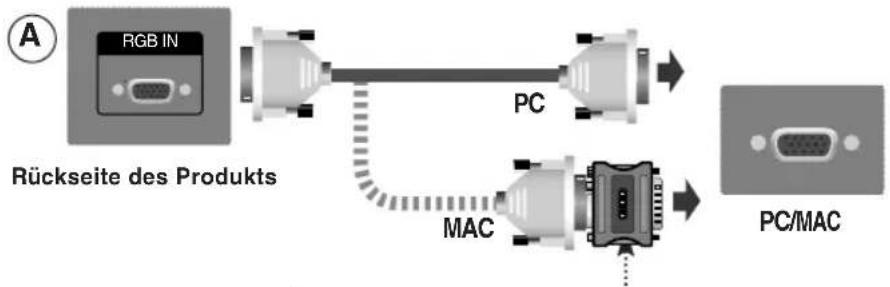

A Beim Anschluss des D-Sub-Signaleingangskabels

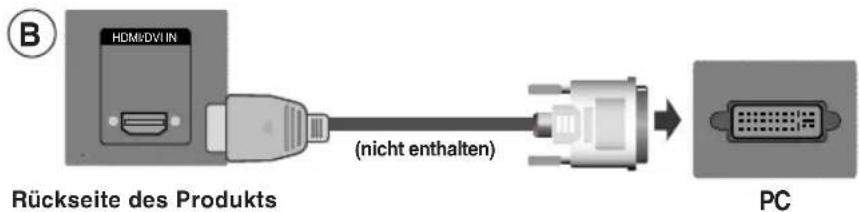

B Beim Anschluss des HMDI-DVI-Signaleingangskabels(nicht enthalten)

RGB IN Rückseite des Produkts PC MAC PC/MAC

Macintosh-Adapter (nicht enthalten)
Verwenden Sie den Standard-Macintosh-Adapter, da der auf dem Markt erhältliche Adapter nicht kompatibel ist (unterschiedliches Signalsystem).

B HDMI/DVI IN (nicht enthalten) Rückseite des Produkts PC

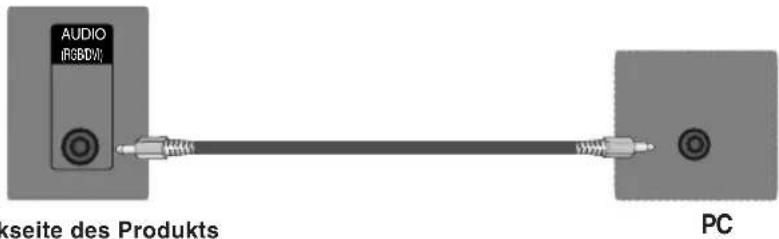

Schließen Sie das Audiokabel an.

AUDIO (RGBD/) kseite des Produkts PC

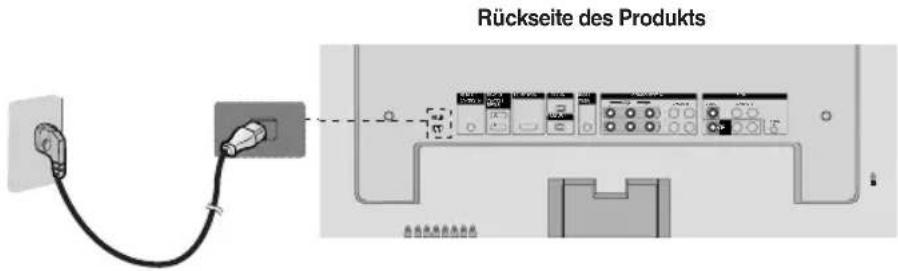

Schließen Sie das Stromkabel an.

Rückseite des Produkts

Anschluss an externe Geräte

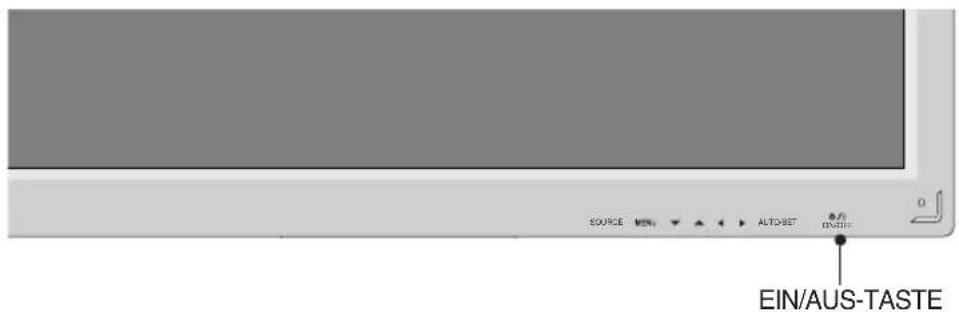

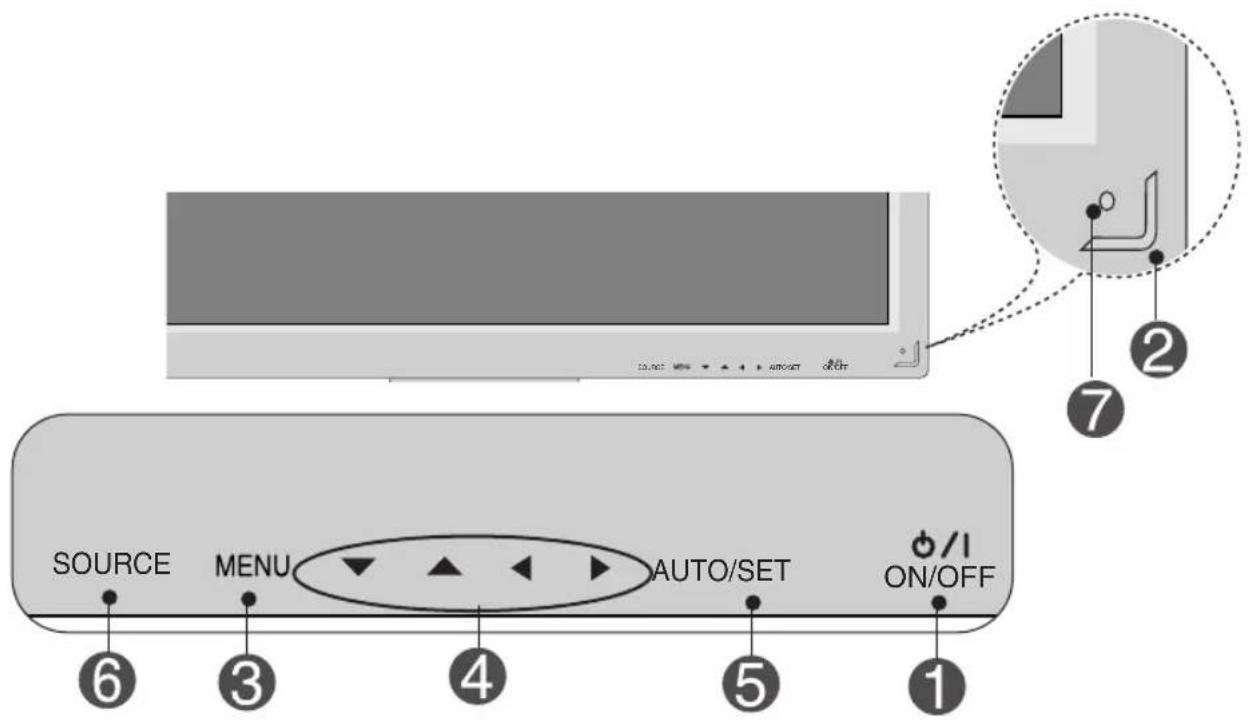

4 ① Schalten Sie das Gerät ein, indem Sie die Ein/Aus-Taste am Produkt drücken.

SOURCE MENU ALT-SET END EIN/AUS-TASTE

② Schalten Sie den PC ein.

⑤ Wählen Sie ein Eingangssignal. Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszuwählen.

INPUT SET ▼ →

Betätigen Sie wahlweise die Taste SOURCE auf der Geräterückseite.

SOURCE→▼▲→ AUTO/SET

A Beim Anschluss eines D-Sub-Signaleingangskabels:
- Wählen Sie RGB aus: 15-Pin D-Sub-Analogsignal.
B Beim Anschluss eines HDMI-DVI-Signaleingangskabels:
- Wählen Sie HDMI/DVI aus: HDMI-DVI-Digitalsignal.

Quelle Quelle AV Component 1 Component 2 RGB HDMI/0VI

AV Component 1 Component 2 RGB HDMI/DVI

Hinweis

• Anschluss von zwei Computern
Schließen Sie die Signalkabel (HDMI-DVI) an die Computer an.
Drücken Sie INPUT (Quelle) auf der Fernbedienung, um den Computer auszuwählen, der verwendet werden soll.
- Schließen Sie die Computer direkt an eine geerdete Steckdose oder Steckerleiste an.

Anschluss an externe Geräte

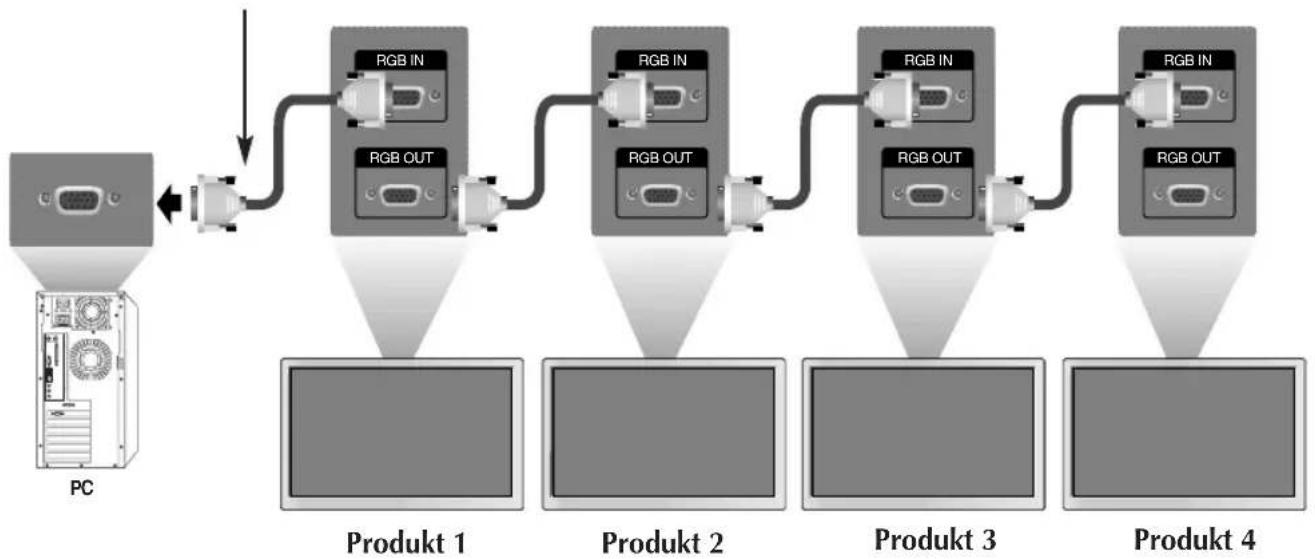

RGB-Signale

Verwenden Sie diese Funktion, wenn Sie ANALOGE RGB-Signale eines PCs auf dem anderen Produkt anzeigen möchten.

- Verwendung verschiedener Produkte, die aneinander angeschlossen sind Schließen Sie ein Ende des Signaleingangskabels (15-Pin-D-Sub-Signalkabel) an den RGB OUT. Anschluss von Produkt 1 an und schließen Sie das andere Ende an den RGB IN.

15-Pin-D-SUB-Signalkabel

Hinweis

Bei mehrfachen stufenweisen Eingangs/Ausgangsanschlüssen sollten verlustfreie Kabel verwendet werden. Wir empfehlen den Einsatz von Signalverteilern.

Anschluss an externe Geräte

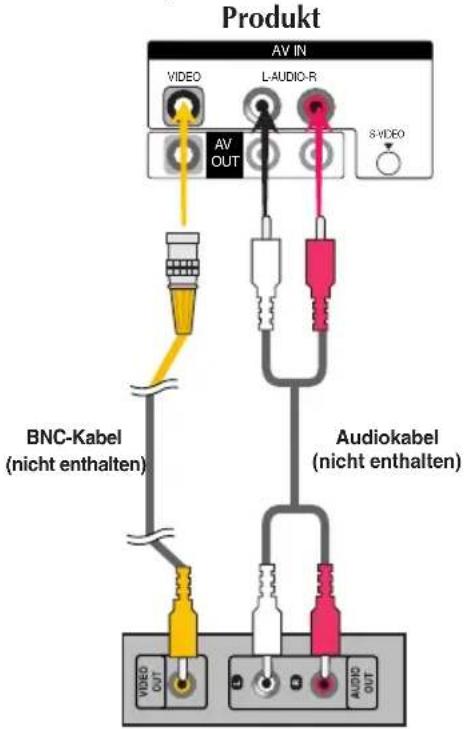

Anschluss an Videorekorder/DVD-Player

1 Schließen Sie das Videokabel (siehe unten) und dann das Stromkabel (siehe Seite 7) an.

Bei Anschluss über ein BNC-Kabel

- Schließen Sie den Eingangsanschluss der Farbe entsprechend an.

Produkt AV IN VIDEO L-AUDIO-R AV OUT BNC-Kabel (nicht enthalten) Audiokabel (nicht enthalten) VIDEO OUT AUDIO OUT

Videorekorder/DVD-Player

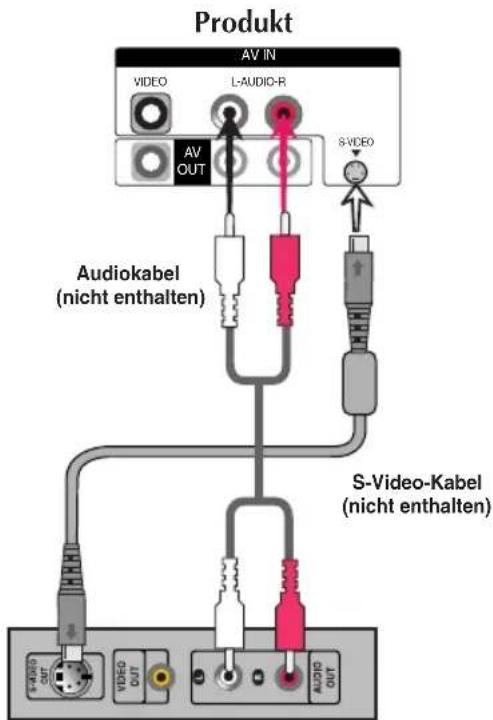

Anschluss des S-Video-Kabels

- Verwenden Sie den S-Video-Eingangsanschluss, um Filme bei hoher Bildqualität ansehen zu können.

Produkt AV IN VIDEO L-AUDIO-R AV OUT S-VIDEO Audiokabel (nicht enthalten) S-Video-Kabel (nicht enthalten)

Videorekorder/DVD-Player

Wählen Sie ein Eingangssignal.

Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszuwählen.

INPUT → ▼▲ → SET

Betätigen Sie wahlweise die Taste SOURCE auf der Geräterückseite.

A Bei Anschluss über ein BNC-Kabel

- Wählen Sie AV aus.

B Anschluss eines S-Video-Kabels

- Wählen Sie AV aus.

Hinweis

Bei gleichzeitigem Anschluss eines Koaxialkabels und eines S-Video-Kabels besitzt der S-Video-Eingang

Anschluss an externe Geräte

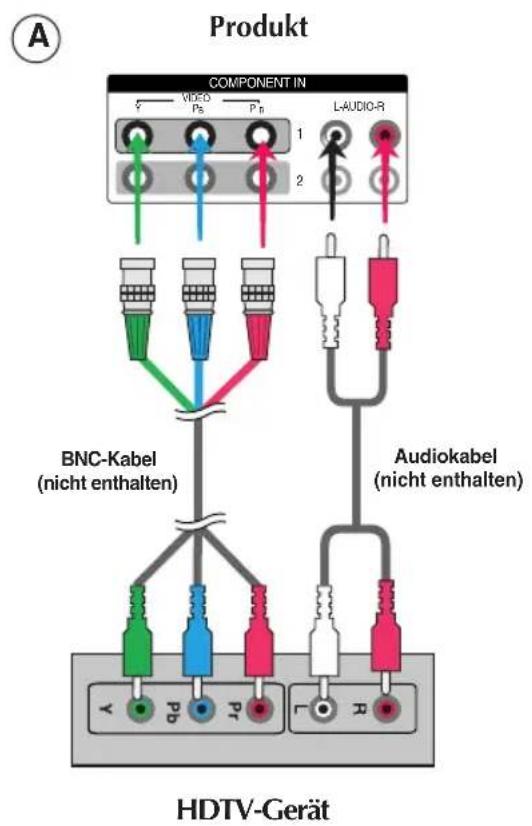

Anschluss an HDTV/DVD-Geräte (480p/576p/720p/1080i/480i/576i)

1 Schließen Sie das Video-/Audiokabel (siehe unten) und dann das Stromkabel (siehe Seite 7) an.

- Schließen Sie den Eingangsanschluss der Farbe entsprechend an.

Produkt COMPONENT IN 1 2 L-AUDIO-R BNC-Kabel (nicht enthalten) Audiokabel (nicht enthalten) HDTV-Gerät

B Produkt COMPONENT IN Y VIDEO P B PH L-AUDIO R 1 2 BNC-Kabel (nicht enthalten) Audiokabel (nicht enthalten) HDTV-Gerät

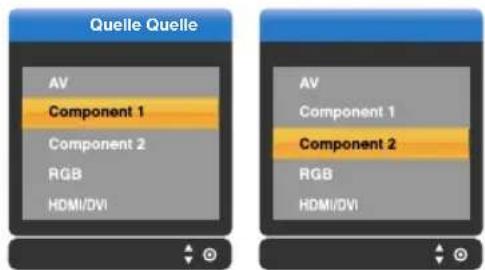

② Wählen Sie ein Eingangssignal. Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszuwählen.

INPUT SET ▼ →

Betätigen Sie wahlweise die Taste SOURCE auf der Geräterückseite.

A • Wählen Sie COMPONENT 1 aus.
B • Wählen Sie COMPONENT 2 aus.

Quelle Quelle AV Component 1 Component 2 RGB HDMI/DVI Av Component 1 Component 2 RGB HDMI/DVI

Anschluss an externe Geräte

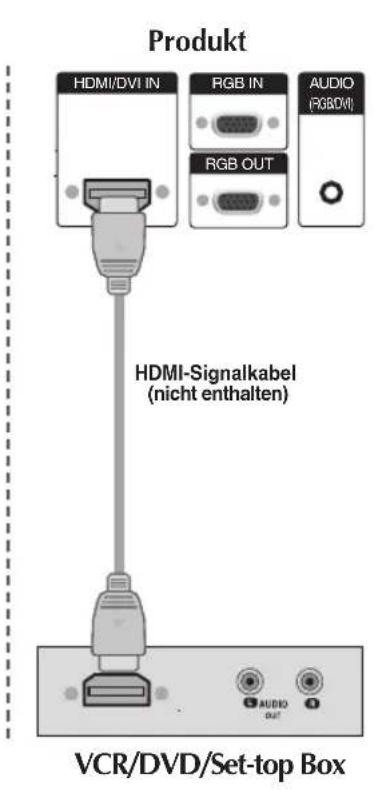

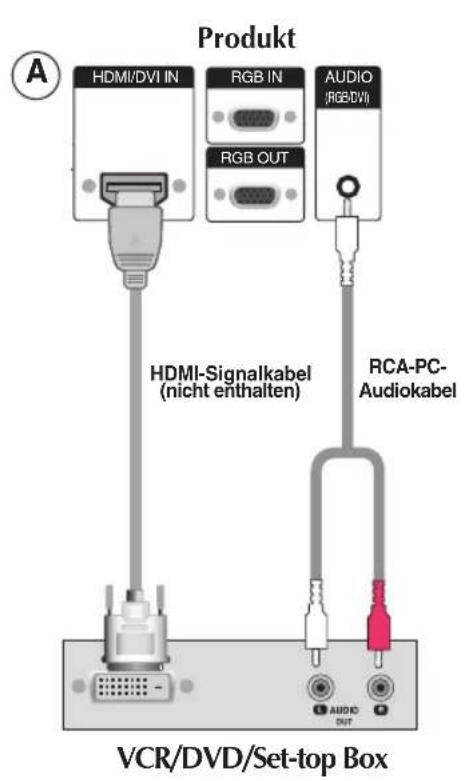

Anschluss eines HDMI/DVI/RGB- Kabels aus der VCR/DVD/SET-TOP-BOX (480p/576p/720p/1080i)

1 Schließen Sie das Video-/Audiokabel (siehe unten) und dann das Stromkabel (siehe Seite 7) an.

Produkt HDMI/DVI IN RGB IN AUDIO (RGB/DVI) RGB OUT HDMI-Signalkabel (nicht enthalten) RCA-PC- Audiokabel VCR/DVD/Set-top Box

Produkt HDMI/DVI IN RGB IN AUDIO (RGBDVI) RGB OUT HDMI-Signalkabel (nicht enthalten) VCR/DVD/Set-top Box

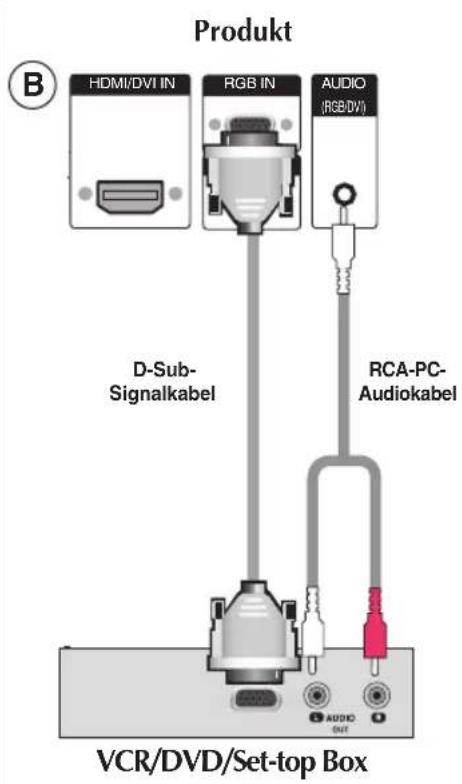

Produkt B HDMI/DVI IN RGB IN AUDIO (RGB/DVI) D-Sub- Signalkabel RCA-PC- Audiokabel VCR/DVD/Set-top Box

Wählen Sie ein Eingangssignal.

Drücken Sie INPUT (Quelle) auf der Fernbedienung, um ein Eingangssignal auszuwählen.

INPUT SET▼▲ →

Betätigen Sie wahlweise die Taste SOURCE auf der Geräterückseite.

A Beim Anschluss eines HDMI-DVI-Signaleingangskabels: Beim Anschluss eines HDMI-Signaleingangskabels:
• Wählen Sie HDMI/DVI aus
B Beim Anschluss eines D-Sub-Signaleingangskabels:
- Wählen Sie RGB aus

Quelle Quelle AV Component 1 Component 2 RGB HDMI/DVI

AV Component 1 Component 2 RGB HDM/DVI

Anschluss an externe Geräte

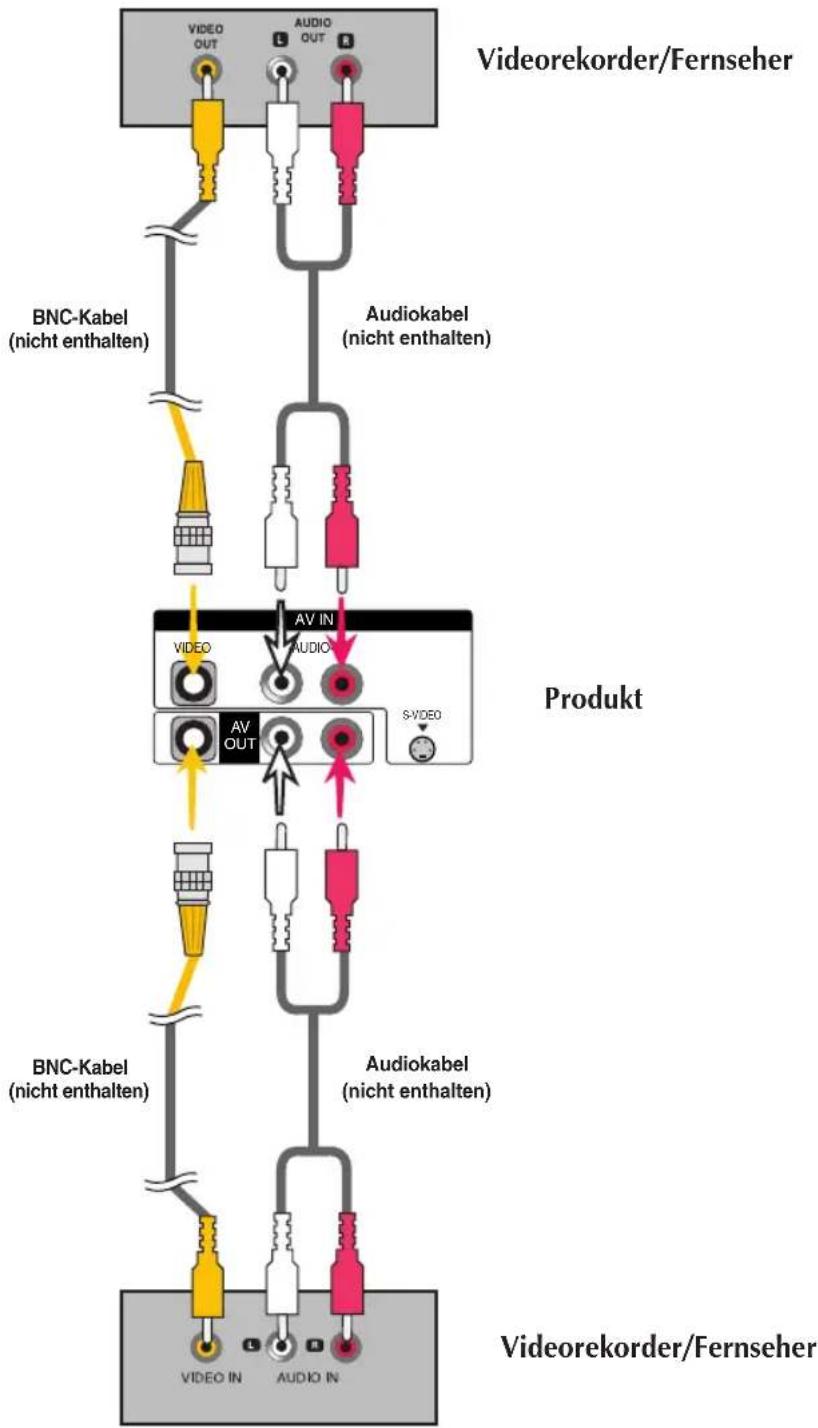

Anschluss an AV-Ausgänge

■ Wenn Sie das Eingangssignal des Hauptbildschirms auf „AV (CVBS)“ setzen, können Sie das Signal, das Sie sich ansehen, an den AV-Ausgang übertragen.

Hinweis

Bei mehrfachen stufenweisen Eingangs/Ausgangsanschlüssen sollten verlustfreie Kabel verwendet werden. Wir empfehlen den Einsatz von Signalverteilem.

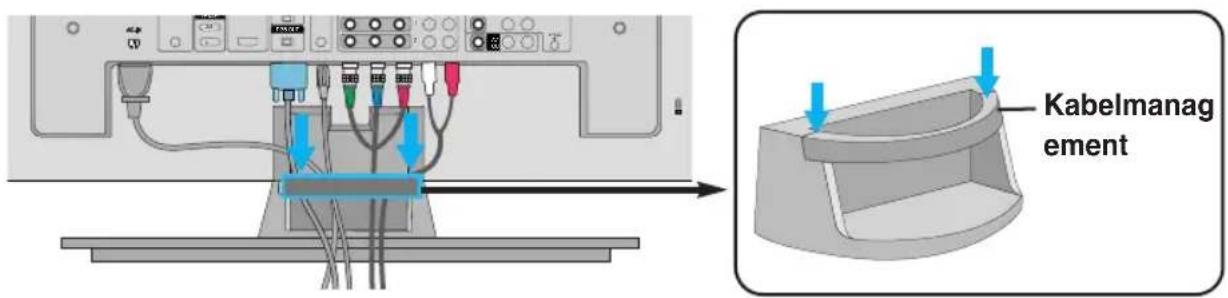

Anordnung der Kabel mit dem Kabelmanagement

* Gilt nur für Modelle mit Standfuß.

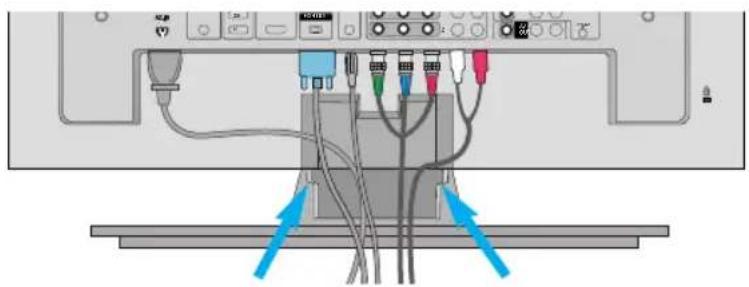

1. Ordnen Sie die Kabel in der Mitte an (siehe Abbildung).

2. Setzen Sie das Kabelmanagement in die dafür vorgesehene Vertiefung ein.

Halten Sie den Kabelstrang mit beiden Händen fest und ziehen Sie ihn nach unten.

Warning

Auswählen und Einstellen des Bildschirms

Name der Tasten der Bildjustierung

SOURCE MENU AUTO/SET ON/OFF ① ② ③ ④ ⑤

1

Power- (Ein/Aus) Taste

- Berühren Sie den Ein/Aus-Sensor.

2

Betriebsanzeige

- Diese Anzeige leuchtet blau, wenn das Display im Normalzustand arbeitet (Modus „Ein“). Befindet sich das Display im Standby-Modus (Energiesparmodus), leuchtet diese Anzeige bernsteinfarben.

3

MENU- (Menü) Taste

- Verwenden Sie diese Taste, um das OSD- (On Screen Display) Menü ein-/auszublenden.

4

OSD-Auswahl-/- Einstelltasten

- Verwenden Sie diese Tasten, um Menüpunkte auszuwählen oder die Einstellungen in der OSD-Anzeige anzupassen.

• Nach oben-/unten-Tasten

- Regeln Sie die Lautstärke.

Auswählen und Einstellen des Bildschirms

Name der Tasten der Bildjustierung

Taste AUTO/SET (Auto/Auswahl)

[Für PC-Analog-Signal]

Automatischer Abgleich erfolgt. Stellen Sie die Auflösung auf 1360 X 768 ein.

[Bei aktivem XGA-Modus und ausgewählten 1360 x 768]

Automatischer Abgleich erfolgt.

Taste SOURCE

SOURCE→▼▲→ AUTO/SET

- Wählen Sie ein Eingangssignal.

AV Composite Video

Component 1 HDTV, DVD

Component 2 HDTV, DVD

RGB 15-Pin D-Sub-Analogsignal

HDMI/DVI Digitalsignal

Quelle AV Component 1 Component 2 RGB HDMI/DVI

IR-Empfänger

- Einheit, die das Signal der Fernbedienung empfängt

Auswählen und Einstellen des Bildschirms

OSD-Menü

Symbol	Funktionsbeschreibung
BILD	Einstellen der Helligkeit, des Kontrasts und der Farbstärke nach Wunsch
TON	Einstellen der Audiofunktion
ZEIT	Einstellen der Zeitfunktion
SPEZIELL	Einstellen des Screen-Status entsprechend der Umgebung
ANZEIGE	Auswahl der Bildformateinstellungen

Hinweis

Aufgrund der grafischen Darstellung können Sie den Screen-Status bequem über die OSD-Funktion einstellen.

Auswählen und Einstellen des Bildschirms

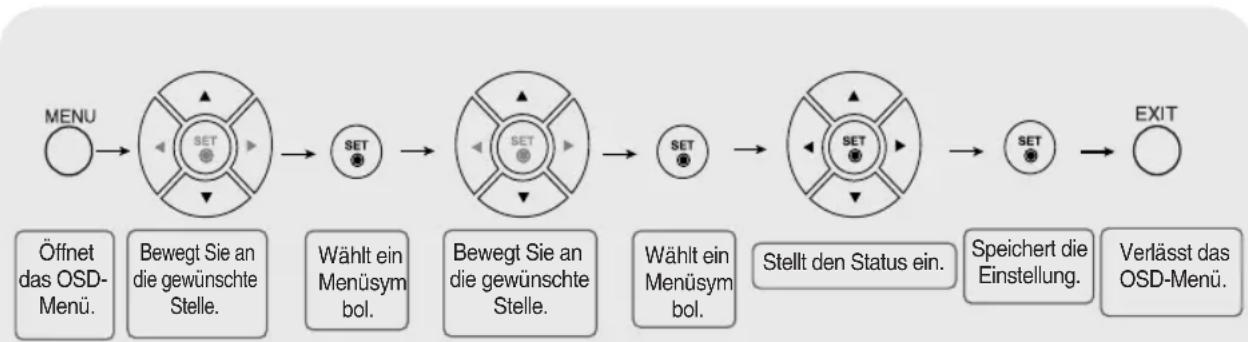

Einstellungen des OSD- (On Screen Display) Menüs

    style A fill:#fff,stroke:#000
    style B fill:#fff,stroke:#000
    style C fill:#fff,stroke:#000
    style D fill:#fff,stroke:#000
    style E fill:#fff,stroke:#000
    style F fill:#fff,stroke:#000
    style G fill:#fff,stroke:#000
    style H fill:#fff,stroke:#000
    style I fill:#fff,stroke:#000

    note1["Öffnet das OSD-Menü."] --> A
    note2["Bewegt Sie an die gewünschte Stelle."] --> B
    note3["Wählt ein Menüsymbol."] --> C
    note4["Bewegt Sie an die gewünschte Stelle."] --> D
    note5["Wählt ein Menüsymbol."] --> E
    note6["Stellt den Status ein."] --> F
    note7["Speichert die Einstellung."] --> G
    note8["Verlässt das OSD-Menü."] --> I

• Verwenden Sie die Fernbedienung, um Einstellungen im OSD-Menü vorzunehmen.

1 Drücken Sie die Taste MENU (Menü). Das OSD-Hauptmenü wird angezeigt.
2 Um auf eine Steuerung zuzugreifen, verwenden Sie die Tasten ▼ ▲.
3 Wenn das gewünschte Symbol markiert ist, drücken Sie die Taste SET (Bestätigen).
4 Verwenden Sie die Tasten ▼▲◀▶, um jeweils die gewünschte Stufe einzustellen.
5 Akzeptieren Sie die Änderungen über die Taste SET (Bestätigen).
6 Verlassen Sie das OSD über die Taste EXIT (Beenden).

Automatische Bildeinstellung

Sie müssen die Bildschirmanzeige justieren, wenn Sie das Produkt an einen neuen Computer anschließen oder den Modus wechseln. Weitere Informationen zur optimalen Einstellung des Bildschirms erhalten Sie im folgenden Abschnitt.

Drücken Sie die Taste AUTO/SET (Auto/Auswahl) am PC-Analogsignal (AUTO auf einer Fernbedienung). Dann wird für den aktuellen Modus ein optimaler Bildschirmstatus ausgewählt.

Wenn Sie mit den Einstellungen nicht zufrieden sind, müssen Sie Bildlage, Takt und Taktrate im OSD-Menü einstellen.

[Bei aktivem XGA-Modus und ausgewählten 1360 x 768]

Automatischer Abgleich erfolgt.

Auswählen und Einstellen des Bildschirms

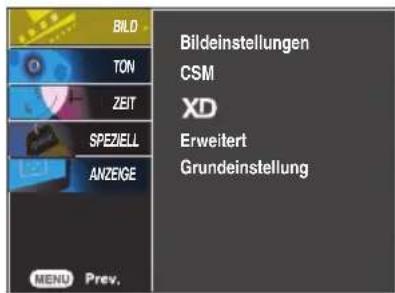

Einstellen der Bildfarbe

BILD TON ZEIT SPEZIELL ANZEIGE MENU Prev. Bildeinstellungen CSM XD Erweitert Grundeinstellung

Bildeinstell ungen

Die Bildeinstellungen -Funktion stellt die Bildqualität des Bildschirms automatisch

in Abhängigkeit der AV-Benutzerumgebung ein.

• Dynamisch : Wählen Sie diese Option für ein scharfes Bild.
• Standard : Die allgemeinste und natürlichste Bildeinstellung.
• Weich : Wählen Sie diese Option für ein weiches Bild.
• Anwender1,2 : Wählen Sie diese Option für benutzerdefinierte Einstellungen.

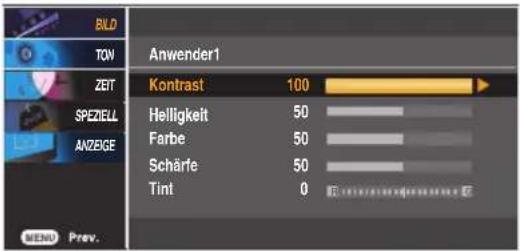

BLD TON ZEIT SPEZIELL ANZEIGE Anwender1 Kontrast 100 Helligkeit 50 Farbe 50 Schärle 50 Tint 0

Kontrast: Stellen Sie hier den Unterschied zwischen hellen und dunklen Bereichen ein.

Helligkeit : Einstellung der Bildhelligkeit

Farbe : Einstellung der Farbstärke

Schärfe : Einstellung der Bildschärfe

Tint : Einstellung des Farbtons

CSM

Auswahl einer voreingestellten Farbpalette

• Kalt : leicht bläuliches Weiß
• Normal : neutrales Weiß
• Warm : leicht rötliches Weiß

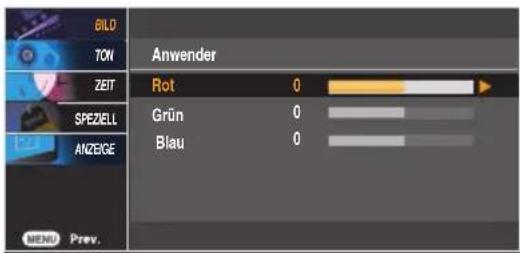

- Anwender : Wählen Sie diese Option für benutzerdefinierte Einstellungen.

BILD TON ZEIT SPEZELL ANZEIGE Anwender Rot 0 Grün 0 Blau 0 MENU Prev.

Rot/Grün/Blau

Wählen Sie Ihre eigenen Farbstufen.

Wenn die Einstellung „Bildeinstellungen“ im Menü BILD auf Dynamisch, Standard, Weich gesetzt ist, werden die entsprechenden Menüs automatisch eingestellt.

Auswählen und Einstellen des Bildschirms

Einstellen der Bildfarbe

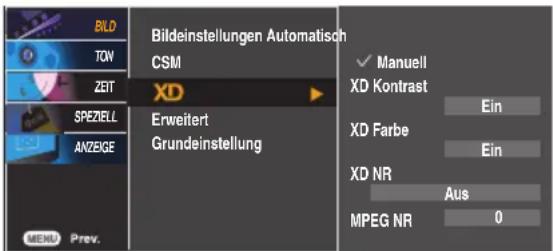

XD

XD ist die einzigartige Bildverbesserungstechnik von LG zur Anzeige einer echten HD-Quelle über einen hoch entwickelten digitalen Signalverarbeitungsalgorithmus. Im RGB-PC- oder HDMI/DVI-PC-Modus ist diese Funktion nicht verfügbar. Diese Option wird nach Auswahl von Anwender1 oder Anwender2 im Menü Bildeinstellungen aktiviert.

BILD TON ZEIT SPEZTELL ANZEIGE MENI PREV. Bildeinstellungen Automatisch CSM XD Erweitert Grundeinstellung Manuell XD Kontrast Ein XD Farbe Ein XD NR Aus MPEG NR 0

• Automatisch : XD wird automatisch auf Automatisch gesetzt.

• Manuell : Wenn Sie Manuell wählen, können Sie Einstellungen für XD Kontrast, XD Farbe, XD NR und MPEG NR vornehmen.

• XD Kontrast : Passt den Kontrast automatisch optimal an die Helligkeit an.

• XD Farbe : Passt Farben automatisch an, um Farben so wirklichkeitsnah wie möglich wiederzugeben.
• XD NR : Filtert Rauschen heraus, so dass das Originalbild in voller Qualität angezeigt werden kann.
• MPEG NR : Wählen Sie MPEG NR, um beim Betrieb über den AV-Eingang eventuell auftretendes Bildrauschen zu mindern.

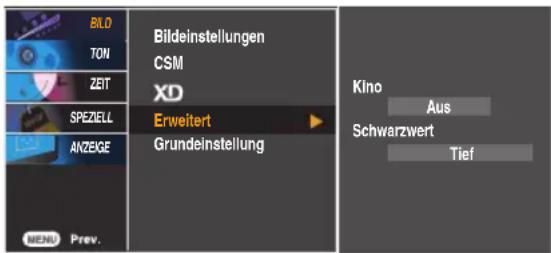

Erweitert

BILD TON ZEIT SPEZIELL ANZEIGE Menu Prev. Bildeinstellungen CSM XD Erweitert Grundeinstellung Kino Aus Schwarzwert Tief

• Kino: (Diese Funktion ist in den folgenden Modi verfügbar: AV und Component 480i/576i.) Wenn Sie sich einen Spielfilm ansehen, wird über diese Funktion das optimale Bild eingestellt.
• Schwarzwert : (Diese Funktion ist in den folgenden Modi verfügbar: AV(NTSC) und HDMI. Stellt den Kontrast und die Helligkeit des Bildschirms über den Schwarzwert des Bildschirms ein.

• Tief: Die Bildschirmhelligkeit wird erhöht.
- Hoch: Die Bildschirmhelligkeit wird verringert.
- Auto (Automatisch) : Erkennt den Schwarzwert des Bildschirms und setzt ihn automatisch auf Hoch oder Tief.

Grundeinstellung Stellt die voreingestellten Werte für Bildeinstellungen, CSM, XD und Erweitert wieder her.

Auswählen und Einstellen des Bildschirms

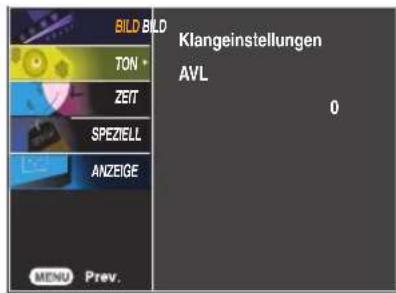

Einstellen der Audiofunktion

BILD BILD TON * ZEIT SPEZIELL ANZEIGE Klangeinstellungen AVL 0 MENU Prev.

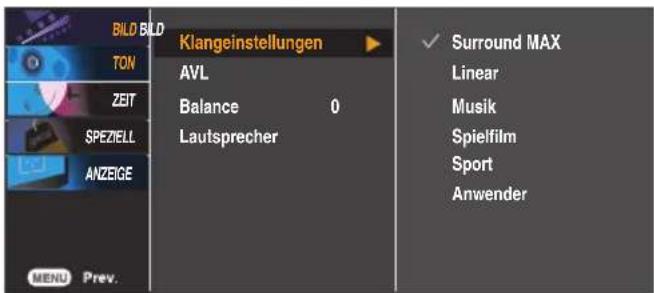

Klangeinstell ungen

BILD BILD Klangestellungen AVL Balance 0 Lautsprecher Surround MAX Linear Musik Spielfilm Sport Anwender

Es wird automatisch die beste Tonqualität für den aktuellen Videotyp gewählt.

- Surround MAX : Schaltet Surround MAX ein. Durch diese Funktion wird Mono- bzw. Stereo-Ton mit dem dynamischen 3-D-Effekt wiedergegeben. Dadurch erhalten Sie einen vollen Klang. Wenn Sie Surround MAX einschalten, können die benutzerdefinierten Audioeinstellungen nicht eingestellt werden.

• Linear: Der klarste und natürlichste Klang
- Musik : Wählen Sie diese Option für einen unverfälschten Ton beim Anhören von Musik.
- Spielfilm: Wählen Sie diese Option für sublimen Klang.
- Sport : Wählen Sie diese Option, wenn Sie sich Sportübertragungen ansehen.

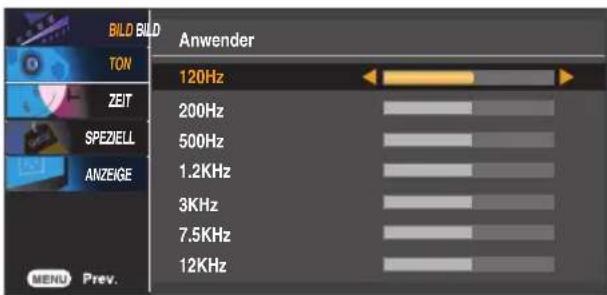

- Anwender : Wählen Sie diese Option für benutzerdefinierte Audioeinstellungen.

BILD BILD TON ZEIT SPEZIELL ANZEIGE Anwender 120Hz 200Hz 500Hz 1.2KHz 3KHz 7.5KHz 12KHz MENU Prev.

AVL

Automatische Anpassung ungleichmäßiger Lautstärkepegel in allen Kanälen oder Signalen auf das passendste Niveau. Wählen Sie EIN zur Auswahl dieser Funktion.

Balance

Wählen Sie diese Option, um den Ton zwischen linkem und rechtem Lautsprecher auszugleichen.

Lautsprecher

Sie können den Status der eingebauten Lautsprecher einstellen. Wenn Sie eine externe Stereoanlage verwenden möchten, stellen Sie die Lautsprecher des Geräts aus.

Bei Anschluss an Ihren Computer und der Einstellung Linear, Musik, Spielfilm oder Sport für „Klangeinstellungen“ im Audiomenü sind die Menüs Balance, AVL und Surround MAX verfügbar.

Auswählen und Einstellen des Bildschirms

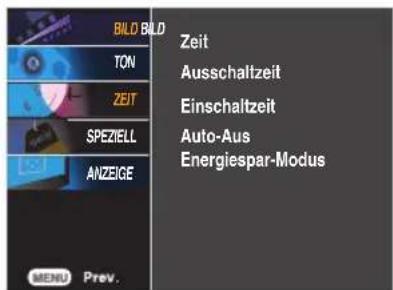

Einstellen der Zeitfunktion

BILD BILD Zeit TON Ausschaltzeit ZEIT Einschaltzeit SPEZIELL Auto-Aus ANZEIGE Energiespar-Modus MENU Prev.

Zeit

Über diese Funktion können Sie die aktuelle Zeit einstellen.

1) Drücken Sie MENU (Menü) und dann ▼▲, um das Menü ZEIT aufzurufen.
2) Drücken Sie ▶ und dann ▼▲, um das Menü Zeit aufzurufen.
3) Drücken Sie ▶ und dann ▼▲, um die Stunden (00\~23) einzustellen.
4) Drücken Sie ▶ und dann ▼▲, um die Minuten (00\~59) einzustellen.

Einschaltzeit/Ausschaltzeit

Über die Ausschaltzeit wird das Produkt automatisch zur eingestellten Uhrzeit ausgeschaltet.

1) Drücken Sie MENU (Menü) und dann ▼▲, um das Menü ZEIT aufzurufen.
2) Drücken Sie ▶ und dann ▼▲, um Ausschaltzeit oder Einschaltzeit auszuwählen.
3) Drücken Sie ▶ und dann ▼▲, um die Stunden (00\~23) einzustellen.
4) Drücken Sie ▶ und dann ▼▲, um die Minuten (00\~59) einzustellen.
5) Drücken Sie ▶ und dann ▼▲, um Ein oder Aus auszuwählen.

Auto-Aus

Wenn Auto-Aus aktiv ist und kein Eingangssignal anliegt, schaltet das Fernsehgerät automatisch nach 10 Minuten in den Standby-Modus um.

1) Drücken Sie MENU (Menü) und dann ▼▲, um das Menü Auto-Aus aufzurufen.
2) Drücken Sie ▶ und dann ▼▲, um Ein oder Aus auszuwählen.

Energiespar -Modus

Um den Stromverbrauch zu verringern, kann das Gerät nach einer gewünschten Zeit in den Stromsparmodus versetzt werden.

Hinweis

• Im Falle einer Stromunterbrechung (Abziehen des Stromkabels oder Stromausfall), muss die ZEIT neu eingestellt werden.
• Wenn die Ein oder Aus ausgewählt wurde, werden die Funktionen täglich zur eingestellten Zeit aktiv.
  • Die Ausschaltzeit überschreibt die Einschaltzeit, wenn beide auf die gleiche Zeit eingestellt sind.
• Das Gerät muss ausgeschaltet sein, damit die Funktion Einschaltzeit aktiviert wird.
• Mit der Funktion Einschaltzeit wird das Gerät so eingeschaltet, wie es ausgeschaltet wurde.

Auswählen und Einstellen des Bildschirms

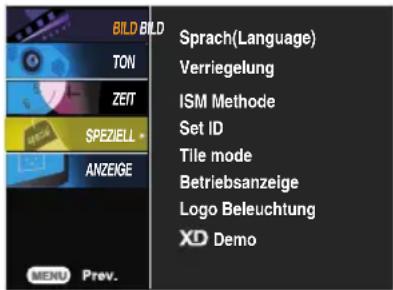

Auswählen der Optionen

BILD BILD TOM ZEIT SPEZIELL ANZEIGE MANU Prev. Sprach(Language) Verriegelung ISM Methode Set ID Tile mode Betriebsanzeige Logo Beleuchtung XD Demo

Sprache (Language)

Zur Auswahl der Sprache, in der die Steuerbezeichnungen angezeigt werden sollen.

Verriegelung

Verwenden Sie die Tasten ▼▲ zur Auswahl von Ein oder Aus. Das Gerät kann so eingestellt werden, dass es nur mit einer Fernbedienung verwendet werden kann. Diese Funktion kann eine unbefugte Anzeige verhindern.

Um die OSD-Menüeinstellung zu verriegeln, setzen Sie Verriegelung auf „Ein“. Durch folgende Schritte können Sie die Verriegelung aufheben:

- Drücken Sie die Taste MENU (Menü) auf der Fernbedienung und setzen Sie Verriegelung auf „Aus“.

ISM Methode

Standbilder von PC-/Vidiospielen, die über längere Zeit angezeigt werden, hinterlassen Geisterbilder, auch wenn das Bild danach geändert wird. Vermeiden Sie es, ein stehendes Bild zu lange auf dem Fernsehgerät anzuzeigen.

• Normal : Falls das Einbrennen des Bilds kein Problem darstellt, ist ISM nicht erforderlich. Auf Normal eingestellt.
• Weiss-Gen. : Mit dieser Funktion werden eingebrannte Bilder vom Bildschirm entfernt. Zu stark eingebrannte Bilder können eventuell nicht mehr vom Bildschirm gelöscht werden.
• Orbiter: Diese Funktion kann Geisterbilder verhindern. Es empfiehlt sich jedoch, stehende Bilder auf dem Bildschirm zu vermeiden. Das Bild bewegt sich alle zwei Minuten, um zu verhindern, dass sich das Bild einbrennt.
• Invertierung : Mit dieser Funktion werden die Farben auf dem Bildschirm invertiert. Dies geschieht alle 30 Minuten automatisch.
• Orb.+Inv.: Diese Funktion dient zum Invertieren der Anzeigefarben, um Geisterbilder zu vermeiden. Die Anzeigefarbe wird alle 30 Minuten automatisch invertiert und das Bild bewegt sich alle zwei Minuten.

Set ID

BILD BILD Sprach(Language) Verriegelung ISM Methode TOW ZEIT SPEZIELL ANZEIGE Set ID Tile mode Betriebsanzeige Logo Beleuchtung XD Demo 1 MENU Prev.

Wenn mehrere Produkte angeschlossen sind, können Sie jedem Produkt eine eindeutige SET ID-NR. (Namenszuordnung) zuweisen. Geben Sie mithilfe der Tasten ▼ ▲ und Exit (Beenden) eine Nummer (1\~99) an.

Verwenden Sie die zugewiesene SET ID, um jedes Produkt über das Product Control Program einzeln zu steuern.

Auswählen und Einstellen des Bildschirms

Auswählen der Optionen

- So verwenden Sie diese Funktion

• Muss mit verschiedenen anderen Produkten angezeigt werden.
• Muss so eingestellt sein, dass es an RS232C oder RGB OUT angeschlossen werden kann.

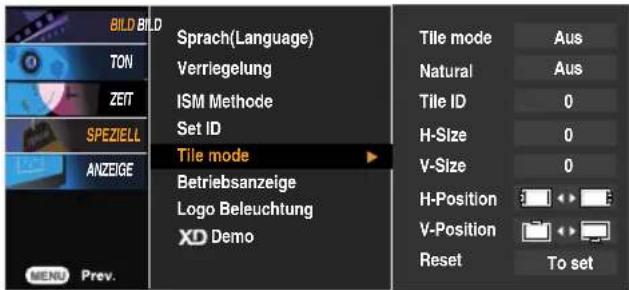

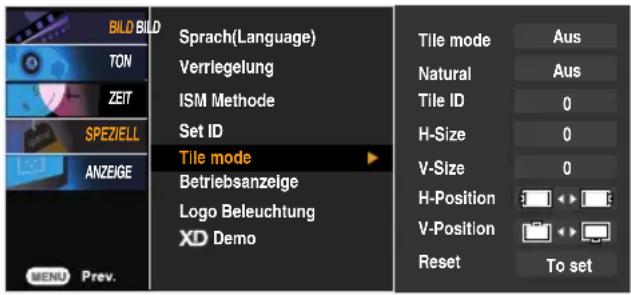

Tile mode

BILD BILD TON ZEIT SPEZIELL ANZEIGE Menu Prev. Sprach(Language) Verriegelung ISM Methode Set ID Tile mode Betriebsanzeige Logo Beleuchtung XD Demo Tile mode Aus Natural Aus Tile ID 0 H-Size 0 V-Size 0 H-Position V-Position Reset To set

Er wird zur Vergrößerung des Bilds und auch beim Ansehen des Bilds auf mehreren Produkten verwendet.

- Tile mode

Wählen Sie im Modus „Tile mode“ (Kachelmodus) „Tile alignment“ (Kachelanordnung) und geben Sie die ID des aktuellen Produkts an, um den Ort festzulegen.

* Sie müssen SET (Bestätigen) drücken, um die Einstellungen zu speichern.
- Kachelmodus: Reihe x Spalte (R = 1, 2, 3, 4 S = 1, 2, 3, 4)
- Verfügbar 4x4.
- Die Konfiguration eines integrierten Bilds ist ebenso verfügbar wie die Konfiguration einer sequenziellen Anzeige.

Auswählen und Einstellen des Bildschirms

Auswählen der Optionen

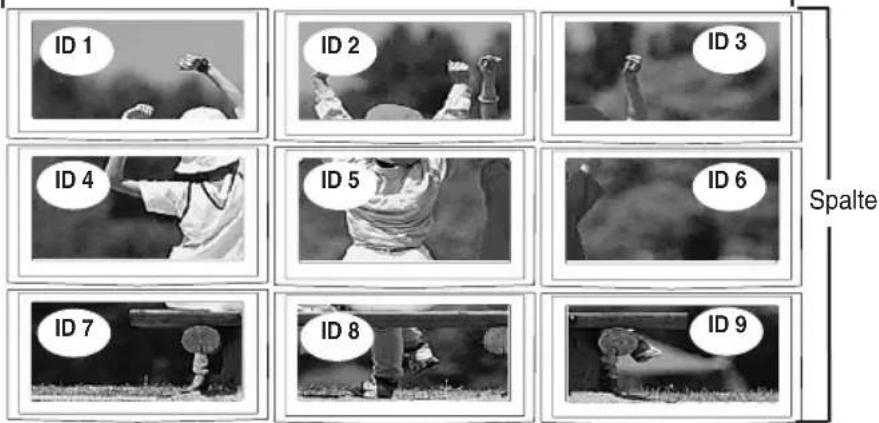

- Kachelmodus (produkt 1 \~ 9) : R(3) x S(3)

Reihe

- Kachelmodus (produkt 1 \~ 2) : R(2) x S(1)

Reihe

Spalte

- Kachelmodus (produkt 1 \~ 16) : R(4) x S(4)

Reihe

Auswählen und Einstellen des Bildschirms

Auswählen der Optionen

BILD BILD TOM ZEIT SPEZIELL ANZEIGE Sprach(Language) Verriegelung ISM Methode Set ID Tile mode Betriebsanzeige Logo Beleuchtung XD Demo MENU Prev. Tile mode Aus Natural Aus Tile ID 0 H-Size 0 V-Size 0 H-Position 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 41 42 43 44 45 46 47 48 49 50 51 52 53 54 55 56 57 58 59 60 61 62 63 64 65 66 67 68 69 70 Tile mode AUS H-Size 0 V-Size 0 H-Position 1.1.2.3.4.5.6.7.8.9.10.11.12.13.14.15.16.17.18.19.20.21.22.23.24.25.26.27.28.29.30.31.32.33.34.35.36.37.38.39.40.41.42.43.44.45.46.47.48.49.50.51.52.53.54.55.56.57.58.59.60.61.62.63.64.65.66.67.68.69.70.71.72.73.74.75.76.77.78.79.80.

• Natural Das Bild wird so abgeschnitten, dass die Abstände zwischen den Bildschirmen bei der Gesamtdarstellung des Bildes berücksichtigt werden. Auf diese Weise wird ein natürliches Bild angezeigt.
• Tile ID Wählen Sie den Ort der Kachel aus, indem Sie eine ID angeben.
• H-Size Über diese Funktion können Sie die horizontale Größe des Bilds an die Größe der Umrandung anpassen.
  • V-Size Über diese Funktion können Sie die vertikale Größe des Bilds an die Größe der Umrandung anpassen.
  • H-Position Über diese Tasten bewegen Sie sich horizontal im Bild.
  • V-Position Über diese Tasten bewegen Sie sich vertikal im Bild.
• Reset Über diese Funktion wird die Kachel auf die Standardeinstellungen zurückgesetzt. Alle Kacheleinstellungen werden gelöscht, wenn Sie „Tile recall“ (Rücksetzen der Kachel) auswählen, und es wird wieder ein Vollbild angezeigt.

Betriebsanzeige Verwenden Sie diese Funktion, um die Betriebsanzeige auf der Vorderseite des Produkts Ein- oder Auszuschalten. Zum Ausschalten gehen Sie auf Aus. Wenn Sie zu einem beliebigen Zeitpunkt auf Ein gehen, wird die Betriebsanzeige automatisch eingeschaltet.

Logo Beleuchtung Verwenden Sie diese Funktion, um die Logobeleuchtung auf der Vorderseite des Produkts ein- oder auszuschalten. Wenn Sie „Ein“ einstellen, wird die Beleuchtung automatisch eingeschaltet.

XD Demo

Diese Funktion zeigt den Unterschied zwischen ein- und ausgeschalteter XD Demo-Funktion. (Die XD Demo-Funktion ist in den Modi RGB PC/HDMI/DVI PC nicht verfügbar.)

Auswählen und Einstellen des Bildschirms

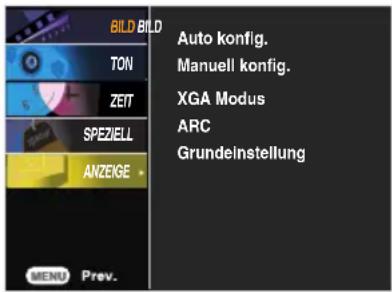

Einstellen von TAKT/TAKTRATE und Position

BILD BILD TON ZEIT SPEZIELL ANZEIGE AUTO konfig. Manuell konfig. XGA Modus ARC Grundeinstellung MENU Prev.

Auto konfig.

Über diese Taste stellen Sie Bildposition, Takt und Taktrate automatisch ein. Diese Funktion eignet sich nur für den Analogsignal-Eingang (nur RGB-PC-Eingang).

Manuell konfig.

Über diese Taste stellen Sie H/V-Position, Takt und Taktrate manuell ein. * Die Funktionen Takt und Taktrate sind in den Modi RGB-DTV, Component und HDMI/DVI-DTV nicht verfügbar.

Takt Über diese Funktion minimieren Sie etwaige vertikale Balken oder Streifen im Bildhintergrund. Auch die horizontale Bildgröße wird geändert. Diese Funktion eignet sich nur für den Analogsignal-Eingang.

Taktrate Über diese Funktion stellen Sie die Bildschärfe ein. Über diese Option können Sie horizontale Störungen beseitigen und die Darstellung von Text schärfer einstellen. Diese Funktion eignet sich nur für den Analogsignal-Eingang.

H-Position Über diese Tasten bewegen Sie sich horizontal im Bild.

V-Position Über diese Tasten bewegen Sie sich vertikal im Bild.

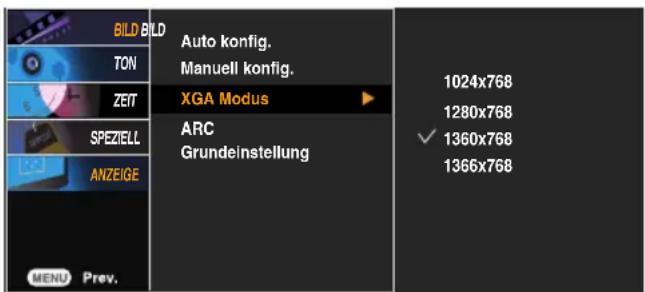

XGA Modus (nur RGB-PC-Eingang)

Wählen Sie für eine optimale Bildqualität den Modus entsprechend der Auflösung am Computer aus.

BILD BILD Auto konfig. MANuell konfig. 1024x768 TON XGA Modus 1280x768 ZEIT ARC ✓ 1360x768 SPEZIELL Grundelnstellung 1360x768 ANZEIGE MENU Prev.

Auswählen und Einstellen des Bildschirms

Einstellen von TAKT/TAKTRATE und Position

ARC

Auswahl des Bildformats

Spektral

Wenn der AV-Eingang das Breitbild-Signal empfängt, wird das Bild horizontal in nicht linearem Verhältnis so angepasst, dass es den gesamten Bildschirm ausfüllt.

Vollbild

Wenn der AV-Eingang das Breitbild-Signal empfängt, wird das Bild horizontal oder vertikal in nicht linearem Verhältnis so angepasst, dass es den gesamten Bildschirm komplett ausfüllt. (nur Europa)

Auto

Wenn der AV-Eingang das Breitbild-Signal empfängt, wird es automatisch an das Bildformat angepasst.

4:3

Dieses Bildformat entspricht dem 4:3-Verhältnis des allgemeinen AV-Signals.

16:9

Im 16:9-Modus können Sie Kinofilme (im Bildformat 16:9) oder allgemeine Fernsehsendungen ansehen. Im Unterschied zum 4:3-Bild wird das Bild hierbei nicht nach links und rechts vergrößert.

1:1

Dieses Bildformat entspricht dem 1:1-Verhältnis des allgemeinen AV-Signals (nur RGB-PC und HDMI-PC).

14:9

Im 14:9-Modus können Sie das Format 14:9 oder allgemeine Fernsehsendungen ansehen. Im Unterschied zum 4:3-Bild wird das Bild hierbei nicht nach oben und unten sowie nach links und rechts vergrößert.

Zoom1, 2

Im Zoom-Modus können Sie Filme auf einem riesigen Bildschirm genießen. Das 4:3-Bild wird hierbei nach oben und unten sowie nach links und rechts vergrößert, sodass der 16:9-Bildschirm komplett ausgefüllt ist.

Das Bild wird dabei jedoch oben und unten abgeschnitten.

Stellt die voreingestellten Werte für Manuell konfig. wieder her.

Fehlerbehebung

Es wird kein Bild angezeigt.

• Ist das Stromkabel angeschlossen?
  ● Leuchtet die Betriebsanzeige?
  Das Stromkabel ist angeschlossen, die Betriebsanzeige leuchtet blau, doch es wird nur ein äußerst dunkles Bild angezeigt.
  ● Leuchtet die Betriebsanzeige bernsteinfarben?
• Wird die Nachricht „Ausser Spezifikation“ angezeigt?

• Wird die Nachricht „Signalkabel prüfen“ angezeigt?

• Prüfen Sie, ob das Stromkabel ordnungsgemäß an die Steckdose angeschlossen ist.

• Prüfen Sie, ob der Stromschalter eingeschaltet ist.
• Stellen Sie Helligkeit und Kontrast erneut ein.

- Wenn sich das Produkt im Stromsparmodus befindet, bewegen Sie die Maus oder drücken Sie eine beliebige Taste.

- Das Signal vom PC (der Videokarte) befindet sich außerhalb des vertikalen oder horizontalen Frequenzbereichs, der vom Produkt unterstützt wird. Stellen Sie den Frequenzbereich erneut ein und ziehen Sie die Spezifikationen in diesem Handbuch zu Rate.

Maximale Auflösung

RGB : 1600 x 1200 @60Hz

HDMI/DVI : 1280 x 1024 @60Hz

• Das Signalkabel zwischen PC und Produkt ist nicht angeschlossen. Prüfen Sie das Signalkabel.
• Offnen Sie das Menü „Quelle“ über die Taste INPUT und prüfen Sie das Eingangssignal.

Bei angeschlossenem Produkt wird die Nachricht „Unbekanntes Produkt“ angezeigt.

● Haben Sie den Treiber installiert?

• Installieren Sie den Produkttreiber, der mit dem Produkt geliefert wurde, oder laden Sie ihn sich von der Website herunter (http://www.lge.com).
• Prüfen Sie im Benutzerhandbuch der Grafikkarte, ob die Plug&Play-Funktion unterstützt wird.

Die Meldung „Funktionstasten gesperrt“ wird angezeigt.

● Die Meldung „Funktionstasten gesperrt“ wird angezeigt, wenn Sie „Menu“ (Menü) drücken.

- Die Funktionstasten-Sperrfunktion verhindert ein versehentliches Ändern der OSD-Einstellungen. Um die Funktionstasten zu entsperren, drücken Sie einige Sekunden „Menu“ (Menü) und gleichzeitig ▶ . (Sie können die Funktion nicht über die Tasten der Fernbedienung einstellen, sondern müssen die Tasten am Produkt verwenden.) Prüfen Sie, ob das Stromkabel ordnungsgemäß an die Steckdose angeschlossen ist.

Hinweis

* Vertikale Frequenz: Damit sich der Anwender ein Bild auf dem Bildschirm ansehen kann, sollte sich das Bild mehrere Male pro Sekunde wie bei einer Leuchtstofflampe ändern. Die vertikale Frequenz oder Bildwiederholrate gibt an, wie viel Mal ein Bild pro Sekunde angezeigt wird. Sie wird in Hz angegeben.
* Horizontale Frequenz: Das horizontale Intervall gibt an, wie oft eine Vertikale angezeigt wird. Teilt man die Zahl 1 durch das horizontale Intervall, kann die Häufigkeit, mit der horizontale Linien pro Sekunde angezeigt werden, als horizontale Frequenz angegeben werden. Sie wird in Hz angegeben.

Fehlerbehebung

Das Bild am Bildschirm sieht nicht wie üblich aus.

• Ist die falsche Bildschirmposition eingestellt?

• Werden im Bildschirmhintergrund dünne Linien angezeigt?
  ● Horizontale Störungen treten auf oder Zeichen werden verwischt angezeigt.
  ● Das Bild wird merkwürdig angezeigt.

• D-Sub-Analogsignal – Drücken Sie AUTO auf der Fernbedienung, um den optimalen Bildschirm-Status für den aktuellen Modus automatisch einzustellen. Wenn Sie mit der Einstellung nicht zufrieden sind, gehen Sie auf „Bildlage“ im OSD-Menü.

• Prüfen Sie, ob Auflösung und Frequenz der Grafikkarte vom Produkt unterstützt werden. Wenn die Frequenz außerhalb des Frequenzbereichs liegt, stellen Sie die empfohlene Auflösung über „Systemsteuerung“ – „Anzeige“ – „Einstellungen“ ein.
• D-Sub-Analogsignal – Drücken Sie AUTO auf der Fernbedienung, um einen optimalen Bildschirm-Status für den aktuellen Modus automatisch einzustellen. Wenn Sie mit der Einstellung nicht zufrieden sind, gehen Sie auf „Takt“ im OSD-Menü.
• D-Sub-Analogsignal – Drücken Sie AUTO auf der Fernbedienung, um einen optimalen Bildschirm-Status für den aktuellen Modus automatisch einzustellen. Wenn Sie mit der Einstellung nicht zufrieden sind, gehen Sie auf „Taktrate“ im OSD-Menü.
• Am Signalanschluss liegt nicht das richtige Eingangssignal an. Schließen Sie das Signalkabel an, das dem Eingangssignal der Quelle entspricht.

Am Produkt wird ein Nachbild angezeigt.

- Bei abgeschaltetem Produkt wird ein Nachbild angezeigt.

- Wenn Sie für längere Zeit ein Standbild anzeigen, können die Bildpunkte schnell beschädigt werden. Verwenden Sie die Bildschirmschoner-Funktion.

Fehlerbehebung

Die Audiofunktion funktioniert nicht.

• Kein Ton?
  ● Der Ton ist zu dumpf.
  Der Ton ist zu leise.

• Prüfen Sie, ob das Audio-Kabel richtig angeschlossen wurde.

• Regeln Sie die Lautstärke.
• Prüfen Sie, ob der Ton richtig eingestellt ist.
• Stellen Sie den Equalizer richtig ein.
• Regeln Sie die Lautstärke.

Die Bildfarbstärke ist merkwürdig.

● Die Farbauflösung des Bildschirms (16 Farben) ist schlecht.
● Die Bildfarbe ist nicht stabil oder monochrom?
● Erscheinen schwarze Punkte im Bild?

• Ändern Sie die Anzahl der Farben auf mehr als 24 Bit ein (True Color).
  Gehen Sie bei Windows über „Systemsteuerung“ – „Anzeige“ in das Menü „Farbe“.
• Prüfen Sie den Verbindungsstatus des Signalkabels. Oder setzen Sie die Grafikkarte des PCs erneut ein.
• Es werden möglicherweise mehrere Bildpunkte (rot, grün, weiß oder schwarz) am Bildschirm angezeigt. Das ist evtl. auf die Eigenschaften des LCD-Bildschirms zurückzuführen. Es handelt sich hierbei nicht um eine Störung des LCDs.

Technische Daten

Die Produktspezifikationen können sich aufgrund von Produktverbesserungen ohne vorherige Ankündigung ändern.

LCD-Panel		47" (119,28 cm) TFT (Thin Film Transistor)LCD-(Liquid Crystal Display) BildschrimAntiblendbeschichtungSichtbare Größe diagonal: 119,28 cm0,76125 mm X 0,76125 mm (Pixelabstand)
Strom	Spannung 100-240 V ~ 50/60 Hz 3,0A WechselstromStromverbrauch Ein : 300W (Typ.)Standby : ≤3W (RGB)/ 4W (HDMI/DVI)Aus : ≤1W
	[1]		[2]
	Breite x Höhe x Tiefe[1] 111,70 cm (43,98 ") x 75,78 cm (29,83 ") x 30,26 cm (11,91 ")[2] 111,70 cm (43,98 ") x 66,10 cm (26,02 ") x 11,87 cm (4,67")
	Netto[1] 33,3 kg (73,41 lbs)		[2] 28,7 kg (63,27 lbs)

HINWEIS

- Änderungen der Informationen in diesem Dokument vorbehalten.

Technische Daten

Die Produktspezifikationen können sich aufgrund von Produktverbesserungen ohne vorherige Ankündigung ändern.

Videosignal	Max. Auflösung	RGB: 1600 X 1200 @60HzHDMI/DVI: 1280 X 1024 @60Hz – Je nach Betriebssystem oder Grafikkartentyp eventuell nicht unterstützt.
	Empfohlene Auflösung	RGB: WSXGA 1360 X 768 @60HzHDMI/DVI: WSXGA 1360 X 768 @60Hz – Je nachBetriebssystem oder Grafikkartentyp eventuell nicht unterstützt.
	Horizontalfrequenz RGB: 30 - 83 kHzHDMI/DVI: 30 - 72 kHz
	Vertikalfrequenz 56 - 85 Hz
	Synchronisation Separate/Composite/Digital
Eingang		15-Pin-D-Sub-Typ, HDMI(digital), S-Video,Composite Video, HDTV, RS-232C
Umgebungsbedingungen	BetriebLagerung	Temperatur: 5°C ~ 35°C , Luftfeuchtigkeit: 10% ~ 80%Temperatur: -20°C ~ 60°C , Luftfeuchtigkeit: 5% ~ 90%

HINWEIS

- Änderungen der Informationen in diesem Dokument vorbehalten.

Technische Daten

PC-Modus – Voreingestellter Modus

Voreingestellter Modus		Horizontalfrequenz(kHz)	Bildwiederholfrequenz(Hz)	Voreingestellter Modus		Horizontalfrequenz(kHz)	Bildwiederholfrequenz(Hz)
1	VGA 640 x 350	31,469	70	11	VESA 1024 x 768	60,123	75
2	VGA 720 x 400	31,468	70	12	VESA 1024 x 768	68,68	85
3	VGA 640 x 480	31,469	60	13	VESA 1280 x 720	44,772	60
4	VESA 640 x 480	37,500	75	14	VESA 1280 x 768	47	60
5	VESA 640 x 480	43,269	85	15	VESA 1360 x 768	47,72	60
6	VESA 800 x 600	37,879	60	16	VESA 1366 x 768	47	60
7	VESA 800 x 600	46,875	75	17	VESA1280 x 1024	63,981	60
8	VESA 800 x 600	53,674	85	18	VESA1280 x 1024	79,98	75
9	MAC 832 x 624	49,725	75	19	VESA1600 x 1200	75,00	60
10	VESA 1024 x 768	48,363	60

RGB : Mode 1 \~ Mode 19
HDMI/DVI : Mode 1 \~ Mode 17

DTV-Modus

	Component	RGB(DTV)	HDMI/DVI(DTV)
480i o x x
576i o x x
480p o o o
576p o o o
720p o o o
1080i o o o

Betriebsanzeige

Modus	Produkt
Ein Standby Aus	Blau Bernsteinfarben -

HINWEIS

■ Die Auswahl „DTV/PC“ für die Eingänge „RGB“ und „HDMI/DVI“ ist für folgende PC-Auflösungen verfügbar:640 x 480/60 Hz, 1280 x 720/60 Hz und DTV: 480p, 720p.

Technische Daten

VESA Wandmontage

VESA wall mounting

Diebstahlschutz-Vorrichtung

Locking Device

Verwenden Sie dieses Verfahren, um mehrere Produkte an einen einzelnen PC anzuschließen.

Sie können mehrere Produkte gleichzeitig verwenden, wenn Sie sie an einen einzelnen PC anschließen.

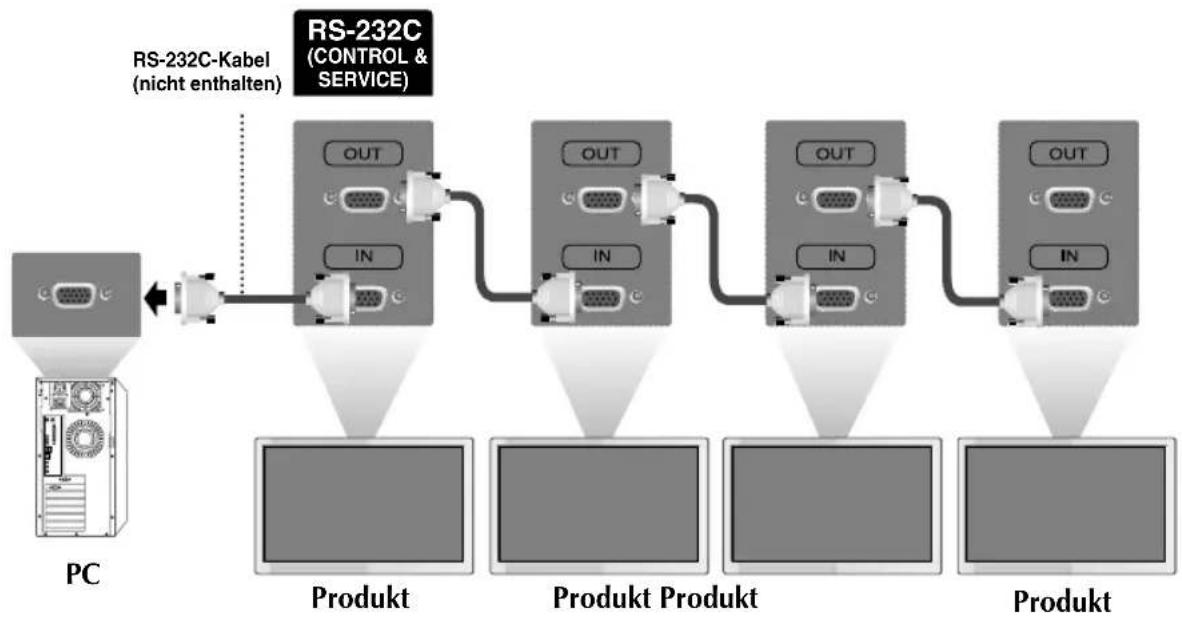

Anschließen des Kabels

Schließen Sie das RS-232C-Kabel wie im Bild gezeigt an.

* Das RS-232C-Protokoll wird für die Kommunikation zwischen PC und Produkt verwendet. Von Ihrem PC aus, können Sie das Produkt ein-/ausschalten, eine Eingangsquelle wählen oder das OSD-Menü anpassen.

RS-232C-Konfigurationen

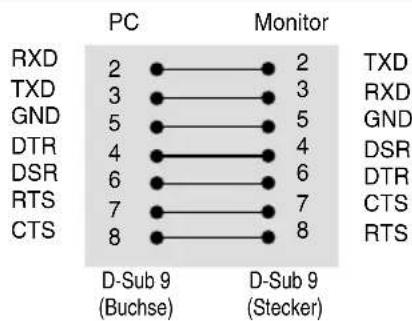

siebenadrige Konfigurationen (Standard RS-232C-Kabel)

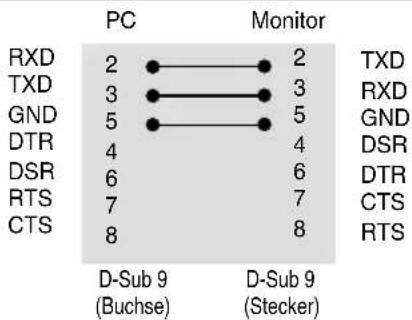

dreiadrige Konfigurationen (Nicht Standard)

Kommunikationsparameter

▶ Baudrate: 9600 bps (UART)
▶ Datenlänge: 8 bit
▶ Prüfbit: Ohne
▶ Stoppbit: 1 bit
▶ Flusskontrolle: Ohne
▶ Übertragungscode: ASCII-Code
▶ Verwenden Sie ein lineares Kabel

Befehlsreferenzliste

	BEFEHL1 BEFEHL2 DATEN (Hex)
01. Power(Einschalten)	k a 00H - 01H
02. Input Select(Eingangsauswahl) k b 02H - 09H
03. Aspect Ratio(Seitenverhältnis)	k c 01H - 09H
04. Screen Mute(Bildschirm-Ruhezustand) k d 00H - 01H
05. Volume Mute(Stummschaltung)	k e 00H - 01H
06. Volume Control(Lautstärkeregelung)	k f 00H - 64H
07. Contrast(Kontrast)	k g 00H - 64H
08. Brightness(Helligkeit)	k h 00H - 64H
09. Color(Farbstärke)	k i 00H - 64H
10. Tint(Farbton)	k j 00H - 64H
11. Sharpness(Schärfe)	k k 00H - 64H
12. OSD Select(OSD-Auswahl)	k l 00H - 01H
13. Remote Lock/Key Lock	k m 00H - 01H
14. Balance k t 00H - 64H
15. Color Temperature k u 00H - 03H
16. Abnormal state	k z FFH
17. ISM mode	j p 00H - 08H
18. Auto Configure(Auto-configuration)	j u 01H
19. Key(Taste)	m c Tastencode
20. Tile Mode(Kachelmodus)	d d 00H - 44H
21. Tile H Size(Kachel H-Größe)	d g 00H - 64H
22. Tile V Size(Kachel V-Größe)	d h 00H - 64H
23. Tile ID Set(Festlegen der Kachelkennung)	d i 00H - 10H
24. Natürlicher Modus (bei der Kachel-Anzeige)	d j 00H - 01H
25. Elapsed time return(Ablesen der Betriebszeit)	d l FFH
26. Temperature value	d n FFH
27. Lamp fault check(Funktionsprüfung der Lampe)	d p FFH

Übertragungs-/Empfangsprotokoll

Übertragung

* [Command 1]: Erster Befehl (j, k, m, d)
* [Command 2]: Zweiter Befehl
* [Set ID]: Stellen Sie die Set-ID-Nummer des Monitors ein. Bereich: 1-99. Durch Einstellen von 0 kann der Server alle Monitore steuern.* Für den Fall des Betriebs mit mehr als 2 Sets mit 0 gleichzeitig, darf dies bei der ack-Meldung nicht gewählt werden. Da alle Sets die ack-Meldung senden, ist es nicht möglich, alle ack-Meldungen zu prüfen.
* [DATEN]: Für die Übertragung von Befehlsdaten „FF“ übertragen, um Befehlsstatus zu lesen.
* [Cr]: Carriage Return (Zeilenschaltung) ASCII-Code „0x0D“
* [ ]: ASCII-Code „Leerschritt (0x20)“

OK-Bestätigung

[Command2][ ][Set ID][ ][OK][Data][x]

* Das Produkt überträgt ACK (Bestätigung) beim Empfang normaler Daten basierend auf diesem Format. Wenn sich zu diesem Zeitpunkt Daten im Datenlesemodus befinden, werden die aktuellen Statusdaten angezeigt. Wenn sich die Daten im Datenschreibmodus befinden, werden die Daten an den PC zurückgegeben.

Fehlerbestätigung

[Command2][ ][Set ID][ ][NG][Data][x]

* Wenn es einen Fehler gibt, wird NG zurückgegeben.

Übertragungs-/Empfangsprotokoll

01. Power (Einschalten) (Befehl: a)

▶ Für die Steuerung des Ein-/Ausschaltens des Geräts

Übertragung

[k][a][ ][Set ID][ ][Data][Cr]

Daten 0: Aus 1: Einschalten

Bestätigung

[a][ ][Set ID][ ][OK][Data][x]

▶ Für die Anzeige des Ein-/Ausschaltens

Übertragung

[k][a][ ][Set ID][ ][FF][Cr]

Bestätigung

[a][ ][Set ID][ ][OK][Data][x]

Daten 0: Aus 1: Einschalten

02. Input Select (Eingangsauswahl) (Befehl: b) (Hauptbildeingang))

▶ Für die Auswahl der Eingangsquelle für das Gerät Sie können eine Eingangsquelle auch über die Taste SOURCE (Quelle) an der Fernbedienung auswählen.

Übertragung

[k][b][ ][Set ID][ ][Data][Cr]

Übertragungs-/Empfangsprotokoll

03. Aspect Ratio (Seitenverhältnis) (Befehl: c) (Hauptbildformat)

▶ Für die Einstellung des Bildformats

Sie können das Bildformat auch über die Taste ARC (Aspect Ratio Control) der TV-Fernbedienung oder im Menü „Screen“ anpassen.

Übertragung

[k][c][ ][Set ID][ ][Data][Cr]

Daten 1 : Normal Screen (4:3) (Normalbild (4:3))
2 : Wide Screen (16 :9) (Breitbild (16:9))
3 : Horizon (Spectacle)
4 : Zoom1
5 : Zoom2
6 : Original
7:14:9
8 : Full (nur Europa)
9:1:1 (PC)

Bestätigung

[c][ ][Set ID][ ][OK][Data][x]

04. Screen Mute (Bildschirm-Ruhezustand) (Befehl: d)

▶ Für die Aktivierung/Deaktivierung des Bildschirm-Ruhezustands

Übertragung

[k][d][ ][Set ID][ ][Data][Cr]

Daten 0 : Bildschirm-Ruhezustand aus (Bild an)

1 : Bildschirm-Ruhezustand ein (Bild aus)

Bestätigung

[d][ ][Set ID][ ][OK][Data][x]

Übertragungs-/Empfangsprotokoll

05. Volume Mute (Stummschaltung) (Befehl: e)

▶ Für die Steuerung des Ein-/Ausschaltens der Stummschaltung

Übertragung

[k][e][ ][Set ID][ ][Data][Cr]

Daten 0 : Stummschaltung ein (Lautstärke aus)

1 : Stummschaltung aus (Lautstärke ein)

Bestätigung

[e][ ][Set ID][ ][OK][Data][x]

Daten 0 : Stummschaltung ein (Lautstärke aus)

1 : Stummschaltung aus (Lautstärke ein)

06. Volume Control (Lautstärkeregelung) (Befehl: f)

▶ Regeln Sie die Lautstärke.

Übertragung

[k][f][ ][Set ID][ ][Data][Cr]

Data Min.: 00 H \~ Max: 64 H

(Hexadezimalcode)

Bestätigung

[f][ ][Set ID][ ][OK][Data][x]

Data Min.: 00 H \~ Max: 64 H

* Siehe „Echtdatenzuordnung“ auf Seite B7.

Übertragungs-/Empfangsprotokoll

07. Contrast (Kontrast) (Befehl: g)

▶ Für die Einstellung des Bildschirmkontrasts Sie können den Kontrast auch über das Menü „Imagine“ einstellen.

Übertragung

[k][g][ ][Set ID][ ][Data][Cr]

Data Min.: 00 H \~ Max: 64 H • Siehe „Echtdatenzuordnung“ nachfolgend.

Bestätigung

[g][ ][Set ID][ ][OK][Data][x]

* Echtdatenzuordnung
0 : Schritt 0
:
A : Schritt 10
:
F : Schritt 15
10 : Schritt 16
:
64 : Schritt 100

08. Brightness (Helligkeit) (Befehl: h)

▶ Für die Einstellung der Bildschirmhelligkeit Sie können die Helligkeit auch über das Menü „Imagine“ einstellen.

Übertragung

[k][h][ ][Set ID][ ][Data][Cr]

Data Min.: 00 H \~ Max: 64 H • Siehe „Echtdatenzuordnung“ nachfolgend.

Bestätigung

[h][ ][Set ID][ ][OK][Data][x]

* Echtdatenzuordnung

0 : Schritt

:

A : Schritt 10

:

F : Schritt 15

10 : Schritt 16

:

64 : Schritt 100

Übertragungs-/Empfangsprotokoll

09. Color (Farbe) (Befehl: i) (nur Video)

▶ Für die Einstellung der Bildschirmfarbstärke Sie können die Farbe auch über das Menü „Imagine“ einstellen.

Übertragung

[k][i][ ][Set ID][ ][Data][Cr]

Data Min.: 00 H \~ Max: 64 H (Hexadezimalcode)

* Siehe „Echtdatenzuordnung" auf Seite B7.

Bestätigung

[i][ ][Set ID][ ][OK][Data][x]

Data Min.: 00 H \~ Max: 64 H

10. Tint (Farbton) (Befehl: j) (nur Video)

▶ Für die Einstellung des Bildschirmfarbtons Sie können den Farbton auch über das Menü „Imagine“ einstellen.

Übertragung

[k][j][ ][Set ID][ ][Data][Cr]

Daten Rot: 00 H \~ Grün: 64 H (Hexadezimalcode)

* Siehe „Echtdatenzuordnung" auf Seite B7.

Bestätigung

[j][ ][Set ID][ ][OK][Data][x]

Daten Rot: 00 H \~ Grün: 64 H

* Tint-Echtdatenzuordnung 0 : Schritt -50 : 64 : Schritt 50

Übertragungs-/Empfangsprotokoll

11. Sharpness (Bildschärfe) (Befehl: k) (nur Video)

▶Für die Einstellung der Bildschärfe Sie können die Bildschärfe auch über das Menü „Imagine“ einstellen.

Übertragung

[k][k][ ][Set ID][ ][Data][Cr]

Data Min.: 00 H \~ Max: 64 H (Hexadezimalcode)

* Siehe „Echtdatenzuordnung" auf Seite B7.

Bestätigung

[k][ ][Set ID][ ][OK][Data][x]

Data Min.: 00 H \~ Max: 64 H

12. OSD Select (OSD-Auswahl) (Befehl: I)

▶ Für die Steuerung des Ein-/Ausschaltens des OSD des Geräts

Übertragung

[k][l][ ][Set ID][ ][Data][Cr]

Daten 0: OSD Aus 1: OSD Ein

Bestätigung

[1][ ][Set ID][ ][OK][Data][x]

Daten 0: OSD Aus 1: OSD Ein

13. Remote Lock /Key Lock (Befehl: m)

▶Für die Sperre der Tasten der Fernbedienung und der Frontkonsole am Gerät Diese Funktion sperrt bei Steuerung über die RS-232C-Schnittstelle die Fernbedienung und die Taste „Local" (Lokal).

Übertragung

[k][m][ ][Set ID][ ][Data][Cr]

Daten 0: Fernbedienungssperre Aus 1: Fernbedienungssperre Ein

Bestätigung

[m][ ][Set ID][ ][OK][Data][x]

Daten 0: Fernbedienungssperre Aus 1: Fernbedienungssperre Ein

Übertragungs-/Empfangsprotokoll

14. Balance (Balance) (Befehl: t)

▶ Für die Einstellung der Balance

Übertragung

[k][t][ ][Set ID][ ][Data][Cr]

Data Min.: 00 H \~ Max: 64 H (Hexadezimalcode)

* Siehe „Echtdatenzuordnung" auf Seite B7.

Bestätigung

[t][ ][Set ID][ ][OK][Data][x]

Data Min.: 00 H \~ Max: 64 H

15. Color Temperature (Befehl: u)

▶ Für die Einstellung der Farbtemperatur des Bildschirms Übertragung

[k][u][ ][Set ID][ ][Data][Cr]

Daten 0 : Normal

1 : Cool (Kühl)

2:Warm

3 : User (Benutzer)

Bestätigung

[u][ ][Set ID][ ][OK][Data][x]

Daten 0 : Normal

1 : Cool (Kühl)

2 : Warm

3 : User (Benutzer)

Übertragungs-/Empfangsprotokoll

16. Abnormal state (Abweichender Status) (Befehl: z)

▶Wird für das Lesen des Ausschaltstatus im Standby-Modus verwendet.

Übertragung

[k][z][ ][Set ID][ ][Data][Cr]

Daten FF: Lesen

0 : Normal (Strom und Signal vorhanden)
1: Kein Signal (Strom vorhanden)
2 : Produkt-Gerät mit der Fernbedienung ausschalten
3 : Produkt-Gerät über die automatische Ausschaltfunktion ausschalten
4 : Produkt-Gerät über die Funktion RS-232C ausschalten
6 : AC aus
8 : Produkt-Gerät über die Ausschaltfunktion ausschalten
9 : Produkt-Gerät über die automatische Ausschaltfunktion ausschalten

Bestätigung

[z][ ][Set ID][ ][OK][Data][x]

17. ISM mode (ISM-Methode) (Befehl: j p)

Wird verwendet, um die Funktion zur Vermeidung von Nachbildern auszuwählen.

Übertragung

[j][p][ ][Set ID][ ][Data][Cr]

Daten 1 : Inversion (Invertierung)

2 : Orbiter (Orbiter)
3 : Orb.(Orbiter)+Inv.(Invertierung)
4 : White Wash (Weiß-Gen.)
8 : Normal (Normal)

Bestätigung

[p][ ][Set ID][ ][OK][Data][x]

Übertragungs-/Empfangsprotokoll

18. Auto Configure (Auto-configuration) (Befehl: j u)

▶ Für die automatische Einstellung der Bildposition und die automatische Minimierung des Bildwackelns. Nur in RGB (PC)-Modus.

Übertragung

[j][u][ ][Set ID][ ][Data][Cr]

Daten 1: Einstellen

Bestätigung

[u][ ][Set ID][ ][OK][Data][x]

19. Key (Taste) (Befehl: m c)

▶ Für das Senden des IR-Fernbedienungs-Tastencodes

Übertragung

[m][c][ ][Set ID][ ][Data][Cr]

Daten-Tastencode: siehe Seite B18.

Bestätigung

[c][ ][Set ID][ ][OK][Data][x]

Übertragungs-/Empfangsprotokoll

20. Tile Mode (Kachelmodus) (Befehl: d d)

▶ Die Funktion entspricht der des Menüpunkts „Tile Mode" (Kachelmodus) im Menü „Special" (Spezial).

Übertragung

[d][d][ ][Set ID][ ][Data][x]

Daten Beschreibung
00 Der Kachelmodus ist aus.
12 1 x 2-Modus (Spalte x Reihe)
13 1 x 3-Modus
14 1 x 4-Modus
... ...
44 4 x 4-Modus

* Die Daten können außer auf 00 nicht auf 0X oder X0 gesetzt werden.

Bestätigung

[d][00][OK/NG][Data][x]

Übertragungs-/Empfangsprotokoll

21. Tile H Size (Kachel H-Größe (Befehl: d g)

▶Zur Einstellung der horizontalen Größe

Übertragung

[d][g][ ][Set ID][ ][Data][x]

Data Min.: 00 H \~ Max: 64 H

Bestätigung

[g][ ][Set ID][ ][OK/NG][Data][x]

22. Tile V Size (Kachel V-Größe (Befehl: d h)

▶ Zur Einstellung der vertikalen Größe

Übertragung

[d][h][ ][Set ID][ ][Data][x]

Data Min.: 00 H \~ Max: 64 H

Bestätigung

[h][ ][Set ID][ ][OK/NG][Data][x]

Übertragungs-/Empfangsprotokoll

23. Tile ID Set (Festlegen der Kachelkennung) (Befehl: d i)

▶ Einstellung Tile ID (Kachelkennung) Zur Einstellung der Kachelkennung für die Kachelfunktion

Übertragung

[d][i][Set ID][Data][x]

Data Min.: 00 H \~ Max: 64 H (Hexadezimalcode)

Bestätigung

[i][ ][Set ID][ ][OK/NG][Data][x]

24 Natural Mode (In Tile mode)(Natürlicher Modus (bei der Kachel-Anzeige) (Befehl: d j)

Das Bild wird so abgeschnitten, dass die Abstände zwischen den Bildschirmen bei der Gesamtdarstellung des Bildes berücksichtigt werden. Auf diese Weise wird ein natürliches Bild angezeigt.

Übertragung

[d][j][Set ID][Data][x]

Data 0 : Natürlich Aus 1 : Natürlich Ein ff : Status lesen

Bestätigung

[j][ ][Set ID][ ][OK/NG][Data][x]

25. Elapsed time return (Ablesen der Betriebszeit) (Befehl: d I)

▶ Zum Ablesen der Betriebszeit

Übertragung

[d][l][ ][Set ID][ ][Data][x]

* Die Daten sind immer auf FF (Hex) gesetzt.

Bestätigung

[I][ ][Set ID][ ][OK/NG][Data][x]

* Datenmittel in Stunden. (Hexadezimalcode)

Übertragungs-/Empfangsprotokoll

26. Temperature value Return (Temperaturangabe) (Befehl: d n)

▶ Zum Ablesen der Innentemperatur

Übertragung

[d][n][ ][Set ID][ ][Data][x]

* Die Daten sind immer auf FF (Hex) gesetzt.

Bestätigung

[n][ ][Set ID][ ][OK/NG][Data][x]

Die Datenlänge beträgt 1 Byte im Hex..

27. Lamp fault Check (Funktionsprüfung der Lampe) (Befehl: d p)

▶ Zur Funktionsprüfung der Lampe

Übertragung

[d][p][ ][Set ID][ ][Data][x]

* Die Daten sind immer auf FF (Hex) gesetzt.

Bestätigung

[p][ ][Set ID][ ][OK/NG][Data][x]

Daten 0 : Lampenfehler

1 : Lampe OK

Anschließen

▶ Verbinden Sie das Kabel der Fernbedienung mit der Fernbedienungsbuchse am Produkt.

Fernbedienung IR-Code

▶ Signalform-Ausgabe

Einzelimpuls, Modulationssignal mit 37,917 kHz Signal bei 455 kHz

Tc T1

Trägerfrequenz

FCAR = 1/Tc = fosc/12

Relative Einschaltdauer = T1/Tc = 1/3

▶ Frame-Konfiguration

- Erster Frame

Anschlu sscode

Unterer Standardcode

Oberer Standardcode

Datencode

Datencode

C0

C1

C2

C3

C4

C5

C6

C7

C0

C1

C2

C3

C4

C5

C6

C7

D0

D1

D2

D3

D4

D5

D6

D7

D0

D1

D2

D3

D4

D5

D6

D7

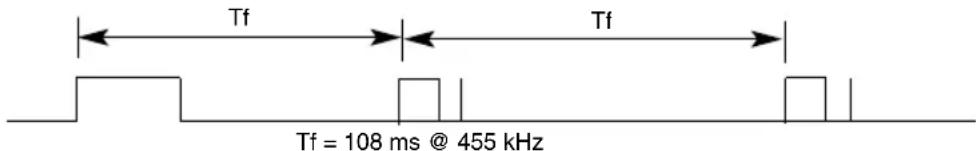

• Frame-Wiederholung

Code-Wiederholung Tf

▶ Anschlusscode

9ms 4.5ms

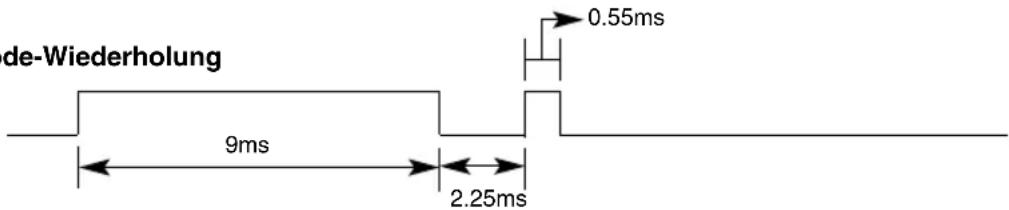

▶ Code-Wiederholung

de-Wiederholung 0.55ms 9ms 2.25ms

▶ Bit-Beschreibung

• Die Wellenform wird so lange übertragen, wie die Taste gedrückt wird.

Code (Hex))	Funktion	Hinweis
00	▲	Fernbedienungstaste
01	▼	Fernbedienungstaste
02	VOL(▶) (Lautstärke)	Fernbedienungstaste
03	VOL(◀) (Lautstärke)	Fernbedienungstaste
08	POWER ON/OFF (Ein/Aus)	Fernbedienungstaste (Ein/Aus)
C4	POWER ON(Ein)	Discrete IR Code(Only Power On)
C5	POWER OFF (Aus)	Discrete IR Code(Only Power On)
09	MUTE (Lautlos)	Fernbedienungstaste
98	AV	Fernbedienungstaste
0B	INPUT (Quelle)	Fernbedienungstaste
0E	SLEEP (Auto-Aus)	Fernbedienungstaste
43	MENU	Fernbedienungstaste
5B	EXIT	Fernbedienungstaste
6E	PSM	Fernbedienungstaste
44	SET(Bestätigen)	Fernbedienungstaste
10	Zahlentaste 0	Fernbedienungstaste
11	Zahlentaste 1	Fernbedienungstaste
12	Zahlentaste 2	Fernbedienungstaste
13	Zahlentaste 3	Fernbedienungstaste
14	Zahlentaste 4	Fernbedienungstaste
15	Zahlentaste 5	Fernbedienungstaste
16	Zahlentaste 6	Fernbedienungstaste
17	Zahlentaste 7	Fernbedienungstaste
18	Zahlentaste 8	Fernbedienungstaste
19	Zahlentaste 9	Fernbedienungstaste
5A	AV	Eigener IR-Code (Auswahl AV-Eingang)
BF	COMPONENT1	Eigener IR-Code (Auswahl Component 1-Eingang)
D4	COMPONENT2	Eigener IR-Code (Auswahl Component 2-Eingang)
D5	RGB PC	Discrete IR Code(Input RGB PC Selection)
D7	RGB DTV	Discrete IR Code(Input RGB DTV Selection)
C6	HDMI/DVI	Discrete IR Code(Input HDMI/DVI Selection)
79	ARC	Fernbedienungstaste
76	ARC (Bildformat 4:3)	Eigener IR-Code (nur 4:3-Modus)
77	ARC (Bildformat 16:9)	Eigener IR-Code (nur 16:9-Modus)
AF	ARC (ZOOM)	Eigener IR-Code (nur Zoom1, 2-Modus)
99	AUTO CONFIG (Auto-Konfig.)	Eigener IR-Code
