BEDIENUNGSANLEITUNG AD 630 Aerial

1 Generelle Hinweise 3

2 Funktionsweise 3 - 4

3 Sicherheitshinweise 4

4 Aufstellung & Transport 5

5 Bedienung

5.1 elektrischer Anschluss 5

5.2 Inbetriebnahme 6

5.3 Bedientableau 6

5.4 Hygrostatregelung 7 - 8

5.5 Kondensatablauf 8

5.6 Kondensatpumpe (optional) 8

5.7 Automatische Abtauung 8

6 Einsatzbedingungen 9

7 Technische Daten 9 - 10

8 Wartung & Pflege 11

9 Störungssuche 11 - 12

10 Entsorgung 13

11.1 Schaltplan AD 510 bis AD 650 14

11.2 Schaltplan AD 570 / 670 15

12 Konformitätserklärung 16

1. Generelle Hinweise

Sie haben einen Luftentfeuchter der Firma AERIAL erworben und sich damit für ein bewährtes Qualitätsprodukt "Made in Germany" entschieden. Sollte es trotzdem einmal zu Komplikationen kommen, finden Sie nachfolgend Hinweise, wie diese Komplikationen möglichst einfach beseitigt werden können.

ACHTUNGÜberprüfen Sie bitte Ihren Luftenfeuchter unmittelbar nach Erhalt auf Transportschäden! Melden Sie eventuelle Schadensfälle sofort bei Anlieferung dem Transportunternehmen, Paketdienst, Post, ect. und vermerken Sie diesen auf dem Versandpapier, bzw. Speditionsschein!

Sollten Sie nach dem Auspacken des Gerätes einen Transportschaden feststellen, wenden Sie sich bitte sofort an Ihren zuständigen Verkäufer, bzw. Fachhändler.

Bitte lesen Sie vor der ersten Inbetriebnahme Ihres Luftentfeuchters diese Betriebsanleitung gründlich durch. So stellen Sie sicher, dass dieses Gerät über einen langen Zeitraum einwandfrei arbeitet und Ihnen unnötige Reparaturen und Kosten erspart bleiben.

Schalten Sie bei einer Funktionsstörung Ihr Gerät ab, und sichern Sie dieses gegen Wiedereinschalten durch das Trennen des Netzsteckers von der Steckdose.

Bewahren Sie bitte die Geräteverpackung auf, um das Gerät im Gewährleistungsfall sicher verschicken zu können. Um Platz zu sparen, trennen Sie einfach das Klebeband mit einem Messer auf, und falten Sie den Karton zusammen.

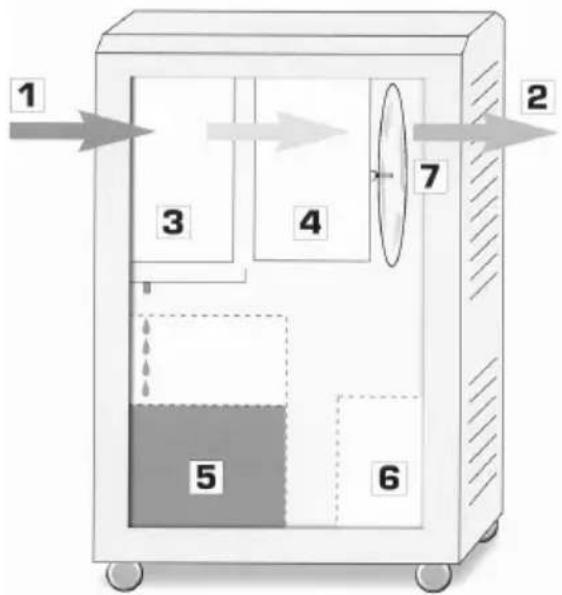

2.Funktionsweise

Der AD-Luftentfeuchter ist ausschließlich für die Luftentfeuchtung in geschlossenen Räumen vorgesehen. Der Luftentfeuchter kann die Bildung von Schwitzwasser verhindern, zu hohe Luftfeuchte beseitigen und eine bestimmte Luftfeuchte konstant halten. Die Einsatzdauer des Luftentfeuchters bis zur Trocknung eines Raumes und die zu erreichende Luftfeuchtigkeit sind stark von den Umgebungsbedingungen im Aufstellungsraum des Gerätes abhängig. Der AD-Luftentfeuchter arbeitet nach dem Kondensationsprinzip mit Wärmerückgewinnung. Der Ventilator saugt die feuchte Luft durch ein Kühlregister (Verdampfer) an. Hier wird die Luft soweit unter den Taupunkt abgekühlt, dass der Wasserdampf der Luft als Wasser auskondensiert und in den Wasserauffangbehälter fließt. Die abgekühlte und getrocknete Luft wird am Kondensator wieder erwärmt. Durch den Wärmepumpeneffekt ist die Austrittsluft einige Grad wärmer als die angesaugte Raumluft und es ergibt sich ein Energiegewinn, der das 3-fache der elektrischen Energieaufnahme betragen kann. Durch die ständige Zirkulation der Raumluft durch das Gerät wird die absolute Feuchtigkeit der Luft kontinuierlich gesenkt. Die überschüssige Feuchtigkeit wird schonend und effizient entfernt.

1 – feuchte Raumluft
2 – Trockenluft
3 - Verdampfer
4 - Kondensator
5 – Wasserbehälter
6 - Kompressor
7 - Ventilator

1 2 3 4 7 5 6

3. Sicherheitshinweise

Die Kondensationstrockner der Serien AD sind mit Schutzeinrichtungen ausgerüstet. Die Geräte wurden einer Sicherheits-Prüfung unterzogen. Bei Fehlbedienung oder Missbrauch drohen Gefahren für:

- den Bediener,

- die Maschine und andere Sachwerte der Betreibers,

- die effiziente Arbeit der Maschine.

Alle Personen, die mit der Aufstellung, Inbetriebnahme, Bedienung, Wartung und Instandhaltung der Geräte zu tun haben, müssen

- entsprechend qualifiziert sein,

- diese Bedienungsanleitung genau beachten.

Bestimmungsgemäße Verwendung

Die Kondensationstrockner dürfen ausschließlich zur Entfeuchtung von Luft bei Atmosphärendruck verwendet werden.

Gefahren durch Zubehör

Abwasserschläuche und Luftfilter müssen fachgerecht Installiert werden und dürfen die Schutzeinrichtungen der Kondensations-trockner nicht außer Betrieb setzen. Die Bedienelemente müssen immer frei zugänglich bleiben.

Zugelassene Bediener

Die Bedienung der Kondensationstrockner darf nur von Personen durchgeführt werden, die vom Betreiber dazu beauftragt und eingewiesen wurden. Der Bediener ist im Arbeitsbereich Dritten gegenüber verantwortlich.

Zuständigkeiten für die unterschiedlichen Tätigkeiten an dem Gerät müssen klar festgelegt und eingehalten werden. Unklare Kompetenzen sind ein Sicherheitsrisiko. Der Betreiber muss

- dem Bediener die Betriebsanleitung zugänglich machen und

- sich vergewissern, dass der Bediener sie gelesen und verstanden hat.

4. Aufstellung und Transport

Die Luftentfeuchter der Serie AD sind für den mobilen Einsatz oder den stationären Einsatz (Serie AD 5, Konsole optional lieferbar) konzipiert. Bei der Aufstellung und beim Transport der Luftentfeuchter sind folgende Punkte zu beachten:

Der Entfeuchter muss so aufgestellt werden, dass die Luft ungehindert durch ihn zirkulieren kann. Der Luftfilter und auch die Lamellen der Frontwand dürfen nicht abgedeckt werden. Der Freiraum vor den Lamellen und dem Luftfilter muss mind. 1 Meter betragen.
Vor jedem Ortswechsel des Gerätes ist das Gerät am Ein- Ausschalter auszuschalten, der Netzstecker aus der Steckdose zu ziehen und der Wasserbehälter zu entleeren!
Der Luftentfeuchter ist nur mit den dazu vorgesehenen Rollen- bzw. Griffsystemen zu bewegen!
Der Entfeuchter darf nur auf ebenem Untergrund aufgestellt werden. Er muss ggf. gegen Wegrollen gesichert werden!
Der Entfeuchter kann stehend oder liegend transportiert werden! Sofern möglich, ist der stehende Transport vorzuziehen.
Das Gerät darf nur zum Zwecke der Luftentfeuchtung verwendet werden.

ACHTUNG:

Der Entfeuchter darf nicht durch Ziehen am Netzkabel bewegt werden

5.Bedienung

5.1 elektrischer Anschluss

Vor dem elektrischen Anschluss des Entfeuchters müssen folgende Punkte überprüft werden:

Stimmt die Netzspannung mit der Spannung des Gerätes überein?
Sind die Steckdose und das Versorgungsnetz ausreichend abgesichert?
Ist bei Schwimmhallen oder Feuchträumen der erforderliche FI-Schutzschalter installiert?
➢ Falls eine Kabeltrommel verwendet wird, muss diese vollständig abgewickelt sein.
Ist der Gerätestecker für die Gebäudefesteckdose geeignet?
Ist die verwendete Steckdose mit einwandfreier Erdung ausgerüstet?

ACHTUNG:

Vor Inbetriebnahme müssen die technischen Daten des Entfeuchters mit den Gegebenheiten des Aufstellungsraumes verglichen werden!

5.2 Inbetriebnahme

ACHTUNG:

Vor Inbetriebnahme des Entfeuchters muss die Bedienungsanleitung gelesen werden. So können Schäden durch falsche oder unsachgemäße Bedienung sowie durch unzulässige Umgebungsdingungen vermieden werden.

Um den Entfeuchter einzusetzen, ist wie folgt vorzugehen:

Der Entfeuchter sollte nach einem Transport ca. 15 Minuten ruhig stehen. In diesem Zeitraum wird das im Kältesystem verteilte und durch den Transport aufgeschäumte Öl in den Kompressor zurückfließen. Wir empfehlen diese Vorgehensweise, da sie die Lebensdauer der Kältemaschine verlängert.
Stecker in Steckdose stecken.
Prüfen, ob sich der Wasserauffangbehälter im Gerät befindet oder ob ein Ablaufschlauch (optional) ordnungsgemäß verlegt ist und sicher in einen Auffangbehälter oder einen Abfluss geleitet wurde.
Gewünschten Feuchtewert am Hygrostaten einstellen (siehe Hygrostatregelung).
Ist die vorhandene Feuchte höher als die eingestellte Feuchte, wird der Entfeuchter starten. Ist die vorhandene Feuchte geringer als die eingestellte Feuchte, wird der Entfeuchter nicht starten

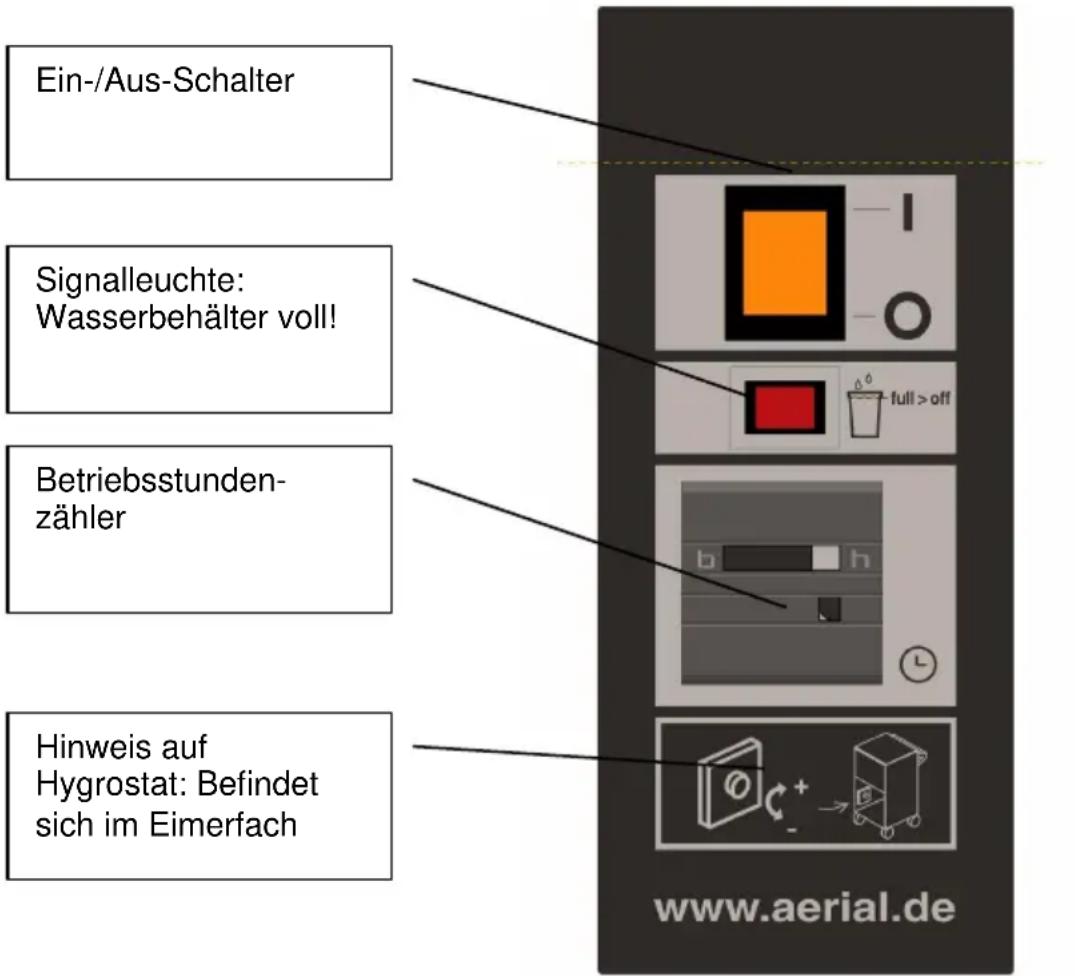

5.3 Bedientableau

Ein-/Aus-Schalter Signalleuchte: Wasserbehälter voll! Betriebsstunden- zähler Hinweis auf Hygrostat: Befindet sich im Eimerfach www.aerial.de

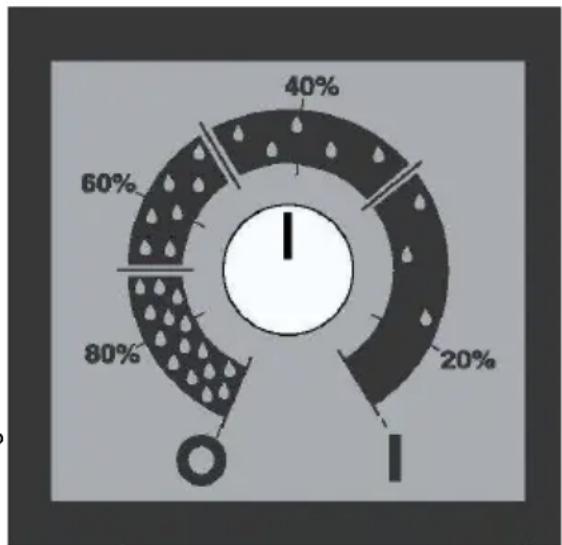

Die Luftentfeuchter der Serie AD verfügen über einen Hygrostaten, an dem ein gewünschter Feuchtigkeitswert eingestellt werden kann. Er bewirkt, dass sich der Luftenfeuchter einschaltet, wenn sich die Umgebungsfeuchte oberhalb des eingestellten Wertes befindet. Sinkt die Luftfeuchte unter diesen Wert, schaltet das Gerät ab.

Der Hygrostat ist rückseitig im Gerät platziert (unterhalb des Luftfilters, links neben dem Wasserauffangbehälter)

Pos. 0 = Gerät ist ausgeschaltet

Pos. 1 = Gerät arbeitet im Dauerbetrieb

80% = Der Entfeuchter schaltet sich bei einer relativen Feuchte von ca. 80% aus und bei Überschreiten einer Feuchte von 80% wieder ein.

60% = Der Entfeuchter schaltet sich bei einer relativen Feuchte von ca. 60% aus und bei Überschreiten einer Feuchte von 60% wieder ein.

40% = Der Entfeuchter schaltet sich bei einer relativen Feuchte von ca. 40% aus und bei Überschreiten einer Feuchte von 40% wieder ein.

20% = Der Entfeuchter schaltet sich bei einer relativen Feuchte von ca. 20 % aus und bei Überschreiten einer Feuchte von 20% wieder ein.

Die stufenlose Einstellmöglichkeit des Hygrostaten ermöglicht Ihnen eine sehr komfortable Feuchteregelung. Werden sehr genaue Einstellwerte gewünscht, stellen Sie den Hygrostaten mit Hilfe eines Hygrometer mit genauer Feuchteanzeige ein.

Bitte beachten Sie:

Mit einem Kondensationstrockner können Feuchtewerte von minimal 40 – 45% r.F. erreicht werden. Werden niedrigere Werte benötigt, ist ein Adsorptionstrockner zu verwenden.

Fragen Sie dazu Ihren Fachberater.

Wohlfühlklima:

Für Wohnräume sind Klimabedingungen von 20 – 25°C und 50 – 60% r.F. empfehlenswert.

Für die Bauschnelltrocknung wird der Hygrostat auf Dauerlauf gedreht (Pos. Max.). Bei der Trocknung und Trockenhaltung von Räumen mit Holzausstattung (z.B.

Parkettfußböden) oder Gemälden, Antiquitäten, u.Ä. sollte eine Feuchte von 55 – 60% nicht unterschritten werden.

Bei unklaren Trocknungsaufgaben fragen Sie Ihren Fachberater.

Externe Feuchtesteuerung

Optional liefern wir die Serie AD auch mit Anschlussmöglichkeit für eine externe Ein-/Aus-Schaltung, z.B. durch einen Taupunktsensor oder externen Hygrostaten. In dem Fall wird das Gerät von uns mit unserer SensorLogic ausgestattet, die einen potentialfreien Kontakt und eine Versorgungsspannung von 24 V liefert. Anstelle des Hygrostaten befindet sich dann eine Amphenolsteckdose im Bedientableau. Mit Hilfe des dazu passenden Amphenolsteckers (Zubehör) lässt sich Ihre externe Steuerung ganz einfach anschliessen.

5.5 Kondensatablauf

Der Luftentfeuchter AD wird serienmäßig mit einem Auffangbehälter und einem Anschluss für Ablaufschlauch 12 mm geliefert. Der Wasserbehälter befindet sich im Gerät auf einer Wippe. Durch das Gewicht des vollen Behälters wird die Wippe betätigt, und das Gerät wird ausgeschaltet. Schalten Sie das Gerät am Ein-/Aus-Schalter aus und entleeren Sie den Behälter. Nachdem der Behälter wieder im Gerät steht, schalten Sie das Gerät wieder ein. Der Anschluss-Stutzen 12 mm befindet sich oberhalb des Wasserbehälters. Entnehmen Sie den Wasserbehälter, sofern Sie das anfallende Kondensat direkt in einen Abfluss leiten möchten. Befestigen Sie am Ablaufstutzen einen Schlauch 12 mm und sichern Sie diesen mit einer Schlauchschelle. Gehen Sie behutsam vor, um den Ablaufstutzen nicht aus der Kondensatwanne zu brechen. Leiten Sie den Schlauch mit Gefälle vom Gerät weg (mind. 5 cm Gefälle pro Meter) in den Abfluss.

ACHTUNG:

Sorgen Sie dafür, dass das Kondensat immer sicher aufgefangen, bzw. abgeleitet werden kann.

5.6 Kondensatpumpe (Optional)

Optional sind die Entfeuchter der Serie AD auch mit eingebauter Kondensatpumpe lieferbar. In dem Fall befindet sich an der Rückwand des Gerätes ein Anschluss-Stutzen für Einhand-Stecknippel oder Schlauch 12 mm. Ebenfalls befindet sich an der Rückwand ein roter Taster. Damit kann die Pumpe manuell entleert werden, zum Beispiel vor dem Abtransport des Gerätes. Wir empfehlen das manuelle Abpumpen vor jedem Abtransport, da ansonsten beim Kippen des Gerätes Restwasser aus der Pumpe auf den Boden laufen kann.

5.7 Automatische Abtauung

Im Entfeuchtungsmodus kann sich am Verdampfer Eis bilden. Die Menge des Eises ist von den Umgebungsbedingungen im zu entfeuchtenden Raum abhängig. Der Entfeuchter ist mit einer automatischen Heißgasabtauung ausgestattet. Diese bewirkt, dass sich das Gerät, abhängig vom Eisbesatz, selbsttätig nach folgendem Prinzip abtaut:

Der Temperaturfühler erfasst den Zustand an einem kritischen Bereich des Verdampfers.
Er gibt das Signal zum Abtauen an die DryLogic weiter, die den Abtaubedarf ermittelt und selbsttätig den Abtauschritt einleitet. Während des Abtauvorganges läuft der Kompressor weiter, der Lüfter steht still.

Anschließend beginnt der Entfeuchter wieder im normalen Entfeuchtungsmodus zu arbeiten.

6.Einsatzbedingungen

Luftentfeuchter der Serie AD sind für den Einsatz auf Baustellen, in Wasserwerken, in Wohngebäuden, in Schwimmhallen, in Garagen und in Lagerräumen geeignet. AD-Luftentfeuchter arbeiten problemlos im Temperaturbereich von +3 bis +32°C und bei relativen Feuchten von 40% bis 95% r. F. .

Optional kann das Gerät mit einer eingebauten ThermoLogic geliefert werden (Zubehör). Damit schaltet das Gerät bei unzulässigen Temperaturen aus und bei Erreichen zulässiger Temperaturen automatisch wieder ein.

Die Verwendung in Räumen mit höheren Temperaturen führt zu Schäden am Kompressor. Die Verwendung in Räumen mit niedrigeren Temperaturen ist uneffizient und kann zu Vereisung führen.

Auch die Lagerung des Entfeuchters bei unzulässigen Temperaturbedingungen kann bei sofortigem Einschalten zu Schäden / Problemen führen. Ermöglichen Sie dem Gerät daher ggf. eine Aklimatisierungsphase vor dem Einschalten.

ACHTUNG:

Die Geräte dürfen nicht eingesetzt werden unter folgenden Bedingungen:

In Räumen mit explosionsgefährdeten Atmosphären.
In Räumen mit aggressiven Atmosphären, z.B. Ammoniak, Holzsäuren, u.ä..
In Räumen mit Wasser, das einen pH-Wert außerhalb von 7,0 bis 7,4 aufweist.

Hinweis: Bei niedrigeren pH-Werten besteht Korrosionsgefahr für alle Metalle und Schäden an mörtelhaltigen Werkstoffen (Fugen), bei höherem pH-Wert kommt es zu Haut- und Schleimhaut-Reizungen und vermehrter Ablagerung von Kalk.

In Räumen mit Salz oder Flüssigkeiten mit einem Salzgehalt > 1% (auch Sole-Bäder).

In Räumen mit Ozon behandelter Luft

In Räumen mit hoher Lösemittelkonzentration.

In Räumen mit extrem hoher Staubbelastung.

Bei fragwürdigen Einsatzbedingungen kontaktieren Sie bitte Ihren Fachberater.

Der Einsatz eines AD-Luftenfeuchters unter unzulässigen Bedingungen führt zum Erlöschen jeglicher Gewährleistungsansprüche.

7.Technische Daten

Viele unterschiedliche Komponenten, die in einen Kondensationstrockner eingebaut werden, entscheiden unter anderem über die Entfeuchtungsleistung des Gerätes. Da diese Komponenten nie vollkommen identisch sein können, kann die tatsächliche Leistung gemäß DIN EN 810 um bis zu 5% der angegebenen Leistung abweichen.

Generell:

Einsatzbereich: +3°C bis + 32°C / 40% r.F. bis 95% r.F.

Schutzart IP 44

Spannung: 230 V / 50 Hz

Industrieausführung (mit Schiebegriff und vier Rollen)

Typ		AD 510	AD 520 AD	530 AD 5	50 AD 570
Umluftmenge	cbm/h	235 260	660 660	890
Leistungsaufn.	Max.Watt	272 620	680 940	1015
Geräuschpegel	dB(A)	48 50	53 54 53
Kältemittel	g	R134a110 g	R134a300 g	R134a430 g	R134a650 g	R407c1200 g
Entfeuchtungsleistung bei ....
30°C / 80%	I/24hWatt	12,0272	20,5620	32,4680	43,7940	70,81015
27°C / 60%	I/24hWatt	6,3250	12,5510	20,1580	27,1790	44840
20°C / 60%	I/24hWatt	3,9220	8,7430	13,1500	17,6650	28,6710
10°C / 70%	I/24hWatt	2,5195	6,4360	8,0400	10,8440	17,5558
Abmessungen	mm	564 x 329 x 423 71		0 x 420 x 500		830 x 444 x 576
Gewicht	kg	28 30	39 42 55

Bauausführung (mit Rohrrahmen und zum Teil Rädern)

Typ		AD 620	AD 630 AD 630F AD 650		AD 670
Umluftmenge	cbm/h	260 660	0 660 890
Leistungsaufn	Max.Watt	620 680	0 940 1015
Geräuschp.	dB(A)	50 53	54 53
Kältemittel	g	R134a300	R134a 430 g		R134a650	R407c 1200
Entfeuchtungsleistung bei
30°C / 80%	I/24hWatt	20,5620	32,4680	32,4680	43,7940	70,81015
27°C / 60%	I/24hWatt	12,5510	20,1580	20,1580	27,1790	44840
20°C / 60%	I/24hWatt	8,7430	13,1500	13,1500	17,6650	28,6710
10°C / 70%	I/24hWatt	6,4360	8,0400	8,0400	10,8440	17,5558
Abmessungen	mm	550 x 438x 423	670 x 500 x440	795 x 540 x 510		1023 x 614 x611
Gewicht	kg	30 38	40 46 55

8.Wartung & Pflege

ACHTUNG

Bei Wartungs- und Pflegearbeiten sind die allgemeinen Sicherheitshinweise zu beachten!

Um einen störungsfreien Betrieb des Luftentfeuchters sicherzustellen, sollte das Gerät regelmäßig gereinigt werden. Folgende Vorgehensweise wird dafür empfohlen:

Entfeuchter ausschalten
Netzkabel ziehen!
▶ Filtersicherung entnehmen.
Filter entnehmen und reinigen, bzw. erneuern.
Frontwand und Dach demontieren.

Gerät vorsichtig mit Druckluft ausblasen (Schutzbrille tragen!) Achten Sie dabei darauf, dass alle Komponenten gereinigt werden. (Kompressor, Wärmetauscher, ect.)
Sichtkontrolle: Auffangbehälter, Ablaufstutzen und evt. angeschlossener Schlauch
Gehäuse von außen mit feuchtem Tuch reinigen (Bitte keine aggressiven Reinigungsmittel verwenden!)
Dach und Frontwand montieren.
Neuen bzw. gereinigten Filter einsetzen.
▶ Filtersicherung einsetzen.
Netzkabel einstecken.
Entfeuchter einschalten.

Diese Reinigung ist regelmäßig erforderlich.

Bei Baustelleneinsätzen muss die Reinigung nach jedem Einsatz, bei längeren Einsätzen die Filterreinigung mind. 1 x wöchentlich erfolgen.

Weitere Wartungsarbeiten sind an dem Luftentfeuchter nicht erforderlich.

9. Störungssuche

Weist der Entfeuchter einen vermeintlichen Defekt auf, überprüfen Sie bitte zunächst die folgenden Punkte. Sollte dies keine Abhilfe schaffen, wenden Sie sich an Ihren Fachberater.

1) Der Entfeuchter weist eine schlechte, bzw. keine Entfeuchtungsleistung auf

- Die Umgebungsfeuchte ist niedriger als 40% r.F oder die Umgebungstemperatur ist geringer als +3°C. Der Betrieb des Entfeuchters ist bei diesen Bedingungen unwirtschaftlich. Es wird empfohlen, den Entfeuchter abzuschalten. Tipp: Stellen Sie den eingebauten Hygrostaten auf einen erreichbaren Wert (z.B. ca. 50%r.F.), damit der Entfeuchter im Bezug auf die Umgebungsfeuchte rechtzeitig ausschaltet.

- Der Luftfilter ist stark verschmutzt. Der Entfeuchter bekommt nicht mehr ausreichend Luft. Reinigen Sie den Filter, bzw. setzen Sie einen neuen ein. Ein verschmutzter Luftfilter kann auf Dauer zu Schäden am Entfeuchter führen. Tipp: Kontrollieren Sie den Filter regelmäßig.

2) Der Ventilator der Entfeuchters ist außer Betrieb.
- Das Gerät befindet sich im Abtaumodus. Ist dies der Fall, läuft der Kompressor weiter. Nach einigen Minuten wird der Entfeuchter automatisch wieder starten.
3) Das Gerät ist außer Betrieb / Lüfter und Kompressor arbeiten nicht.
- Ist der Entfeuchter eingeschaltet? Ein-/Aus-Schalter muss auf Pos. 1 stehen und aufleuchten
- Wird der Entfeuchter mit Strom versorgt? Der Ein-Aus-Schalter muss in Pos. 1 aufleuchten. Überprüfen Sie das Netzkabel, ein evt. verwendetes Verlängerungskabel, die Steckdose und die Gebäudeabsicherung.
- Die am Hygrostaten eingestellte Feuchte ist erreicht. Der Entfeuchter schaltet sich nach dem Überschreiten der eingestellten Feuchte selbsttätig wieder ein.
- Ist der Wasserauffangbehälter ist voll? Entleeren Sie den Wasserbehälter und stellen Sie ihn zurück in das Gerät. (siehe Abschnitt 5.5 „Kondensatablauf“)
- Nur bei Geräten mit Zusatzausstattung >>Thermische Abschaltung „ThermoLogic“<<

Die Temperatur in dem Raum ist < +3°C oder > +32°C. Das Gerät wird bei Erreichen einer zulässigen Temperatur wieder einschalten.

4) Starke Vereisung am Kühlregister (Verdampfer). Es bildet sich ein Eisblock.

- Stellen Sie den Entfeuchter in einen Raum mit mind. +10°C Raumtemperatur und warten Sie, bis das gesamte Eis abgetaut ist. Schalten Sie danach das Gerät wieder ein und lassen Sie es ca. 3 Stunden laufen. Sollte sich ein neuer Eisblock bilden, kontaktieren Sie Ihren Lieferanten. Ansonsten stellen Sie sicher, dass das Gerät nur in Räumen eingesetzt wird, in denen mind. +3°C herrschen. Bei Lagerung in kälteren Bedingungen und anschließendem sofortigen Einschalten, kann es ebenfalls zu Schäden am Gerät kommen.

5) Die am Hygrostaten eingestellte Feuchte wird nicht erreicht, bzw. das Gerät schaltet nicht automatisch aus:

• Ist der Hygrostat auf einen Wert unterhalb von 45% r.F. eingestellt? Ein Kondensationstrockner kann je nach Umgebungsbedingungen minimal einen Wert von 40 – 45% r.F. erreichen. Stellen Sie den eingebauten Hygrostaten auf einen erreichbaren Wert (z.B. ca. 50%r.F.), damit der Entfeuchter rechtzeitig ausschaltet.
• Ist das Gerät für Ihre Anwendung ausreichend dimensioniert? Die Luftwechselrate, Anzahl der Personen im Raum und evt. offene Wasserflächen entscheiden über die Feuchtelast im Raum. Lassen Sie von Ihrem Fachhändler berechnen, ob der gewählte Entfeuchter wirklich für die Gegebenheiten ausreichend ist.
• Befindet sich viel Feuchtigkeit in Mauerwerk, Fußboden, ect.? In diesem Fall wird der Entfeuchter einige Zeit benötigen, um das vorhandene Wasser zu entfernen und einen akzeptablen Wert im Raum zu erreichen.

ACHTUNG

Das Gerät darf nur durch geschultes und fachkundiges Personal instand gesetzt werden. Innerhalb der Gewährleistung dürfen Eingriffe nur durch den Hersteller oder durch vom Hersteller beauftragtes Personal durchgeführt werden. Eingriffe durch nicht autorisierte Personen führen zum Erlöschen der Gewährleistungsansprüche!

Bei Fragen zu Defekten und Funktionsstörungen von AERIAL-Luftentfeuchtern, empfiehlt es sich, Ihren Lieferanten zu kontaktieren.

10.Entsorgung

Bitte führen Sie diese Geräte nicht dem Hausmüll zu und entsorgen Sie sie auf keinen Fall in freier Natur. Wir entsorgen diesen AERIAL-Entfeuchter kostenlos und umweltgerecht für Sie. Setzen Sie sich einfach mit uns in Verbindung. Alternativ nimmt auch Ihr ortsansässiges Entsorgungsunternehmen den Entfeuchter zur umweltgerechten Entsorgung an.

PE L1 230V/50Hz Schukostedker C S3 NC Dry-Logic BD Type1 H2 M2 M1 Y1 H1 E - Erdung H1 - Signalleuchte "rot" Behälter voll H2 - Betriebsstundenzöhler M1 - Lüftermotor M2 - Kompressor Y1 - Abtau-Magnetventil S1 - Ceräteschalter 0/1 S2 - Mikroschalter Wippe Vollstand S3 - Hygrostat N AD530 / AD630 / AD550 / AD650 AERIAL GmbH Systeme zur Luftentfeuchtung Norderstedt 14.05.2002-MB

11.2 Schaltplan AD 570 / 670

L1 H1 - Signalleuchte "rot" Behälter voll BSZ - Betriebsstundenzöhler M1 - Lüftermotor M2 - Kompressor K1 - Umscholbrelois S1 - Geräteschalter 0/1 S2 - Mikroschalter Wippe Vollstand Hy - Hygrostat BD1 - Dry Logic Y1 - Abtau-Magnetventil C1 - Betriebskondensator C2 - Anlaufkondensator W - Währungsschatz Dy-Logic BD Type1 H1 S1 3A W M2 5 2 K1 4 1 C2 C1 MS2 CS2 N N

12.Konformitätserklärung

(EG-Richtlinie 89/392/EWG)

(EG-Richtlinie 89/336/EWG)

(EG-Richtlinie 73/23/EWG)

Hersteller: AERIAL GmbH - Systeme zur Luftbehandlung

Oststraße 128, D-22844 Norderstedt

Produktbeschreibung: Luftentfeuchter AD 510 / 520 / 530 / 550 / 570

AD 620 / 630 / 630F / 650 / 670

Entfeuchtungsnennleistung: 12 bis 70,8 l/Tag

Das beschriebene Produkt ist ein anschlussfertiger Raumluftentfeuchter.

Zutreffende Normen: EN 292/91 Sicherheit von Maschinen

EN 50081-1/92 Elektromagnetische Verträglichkeit

(EMV) Fachgrundnorm

Störaussendung

EN 50082-1/97 Elektromagnetische Verträglichkeit

(EMV) Fachgrundnorm

Störaussendung

EN 60335-2-40/98 Sicherheit elektrischer Geräte für den

Hausgebrauch und ähnliche Zwecke

Norderstedt, den 01.06.2006 Unterschrift / Stempel

u. J feis

AERIAL GmbH

Oststrasse 128

22844 Norderstedt

DEUTSCHLAND

Niederlassung Schweiz:

AERIAL GmbH

Täfernstrasse 20

5405 Baden-Dättwill

SCHWEIZ
