BEDIENUNGSANLEITUNG CTV 4932 AEG

Bedienungsanleitung/Garantie Bedienungsanleitung/Garantie

Lesen Sie vor Inbetriebnahme dieses Gerätes die Bedienungsanleitung sehr sorgfältig durch und bewahren Sie diese inkl. Garantieschein, Kassenbon und nach Möglichkeit den Karton mit Innenverpackung gut auf. Falls Sie das Gerät an Dritte weitergeben, geben Sie auch die Bedienungsanleitung mit.

• Um das Risiko von Feuer oder einem elektrischen Schlag zu vermeiden, sollten Sie das Gerät nicht Regen oder Feuchtigkeit aussetzen. Das Gerät nicht in unmittelbarer Nähe von Wasser betreiben (z.B. Badezimmer, Schwimmbecken, feuchte Keller).
• Achten Sie darauf, dass keine Fremdkörper in das Gerät eindringen.
• Benutzen Sie das Gerät ausschließlich für den privaten und den dafür vorgesehenen Zweck. Dieses Gerät ist nicht für den gewerblichen Gebrauch bestimmt.
• Benutzen Sie das Gerät nicht im Freien. Halten Sie es vor Hitze, direkter Sonneneinstrahlung, Feuchtigkeit und scharfen Kanten fern.
• Das Gerät so aufstellen, dass vorhandene Lüftungsöffnungen nicht verdeckt werden. Halten Sie rings um das Gerät einen Seitenabstand von mindestens 5 cm zur Belüftung ein.
• Niemals das Gehäuse des Gerätes öffnen. Durch unsachgemäße Reparaturen können erhebliche Gefahren für den Benutzer entstehen. Bei Beschädigung des Gerätes, insbesondere des Netzkabels, das Gerät nicht mehr in Betrieb nehmen, sondern von einem Fachmann reparieren lassen. Netzkabel regelmäßig auf Beschädigungen prüfen.
• Benutzen Sie das Gerät längere Zeit nicht, ziehen Sie den Netzstecker aus der Steckdose und entnehmen Sie die Batterien aus der Fernbedienung.
• Beim Ziehen des Netzsteckers fassen Sie immer am Stecker an und nicht am Kabel.
• Wählen Sie einen geeigneten Standort für das Gerät, geeignet wäre eine trockene, ebene, rutschfeste Fläche, auf der Sie das Gerät gut bedienen können.
• Um eine Beschädigung zu vermeiden, den Bildschirm nicht mit Lösungsmitteln in Berührung bringen.
• Das Gerät nicht weiter benutzen, wenn es nicht normal funktioniert. Bei Geruchs- oder Rauchentwicklung sofort den Netzstecker zeihen und fachmännische Hilfe in Anspruch nehmen.
• Ziehen bei Gewitter den Netzstecker aus der Steckdose.
• Bei dem Netzteil handelt es sich um ein Gerät der Schutzklasse I und muss an eine korrekt installierte Schutzkontaktsteckdose 230V, 50Hz angeschlossen werden. Achten Sie darauf, dass die angegebene Spannung auf dem Netzteil mit der Spannung der Steckdose übereinstimmt.

Diese Symbole können sich ggf. auf dem Gerät befinden und sollen Sie auf folgendes hinweisen:

Das Blitz-Symbol soll den Benutzer auf Teile im Inneren des Gerätes hinweisen, die gefährlich hohe Spannungen führen.

Das Symbol mit Ausrufezeichen soll den Benutzer auf wichtige Bedienungs- oder Wartungs-Hinweise in den Begleitpapieren hinweisen.

Inhaltsverzeichnis Inhaltsverzeichnis

Tastenbelegung und Funktionen

Frontblende 5 Seitenansicht links 5

Seitenansicht (Anschlüsse) 6

Anschlüsse

Anschlussdiagramm 7

Fernbedienung

Tastenbelegung 8 Batterien einsetzen 10

Erste Schritte

Erstinstallation 11 Auswahl der Eingangsquelle 12

DTV Menüeinstellungen

Bild 13 Ton 13

DTV Programm 14 Funktion 18

Elektronischer Programmführer (EPG)

Elektronischer Programmführer (EPG) ..... 19

ATV Menüeinstellungen

Bild 20 Ton 20

ATV Programm 21 Funktion 23

Programmanwahl

Programmliste einblenden 23 Favoritenliste einblenden 23

Videotext

Videotext 24

Scart/AV/S-Video/HDMI Menüeinstellungen

Videoeinstellungen 26

VGA Menüeinstellungen

VGA Einstellung 27 Ton 27

Bild 28 Funktion 28

Inhaltsverzeichnis Inhaltsverzeichnis

USB Betrieb

USB Betrieb 29

Störungserkennung

Display 31 Sound und TV 31

Technische Daten

Technische Daten 32

Displaymodus

Displaymodus 33

Garantie Garantie

Garantiebedingungen 34 Garantieabwicklung 34

Entsorgung

Entsorgung 36

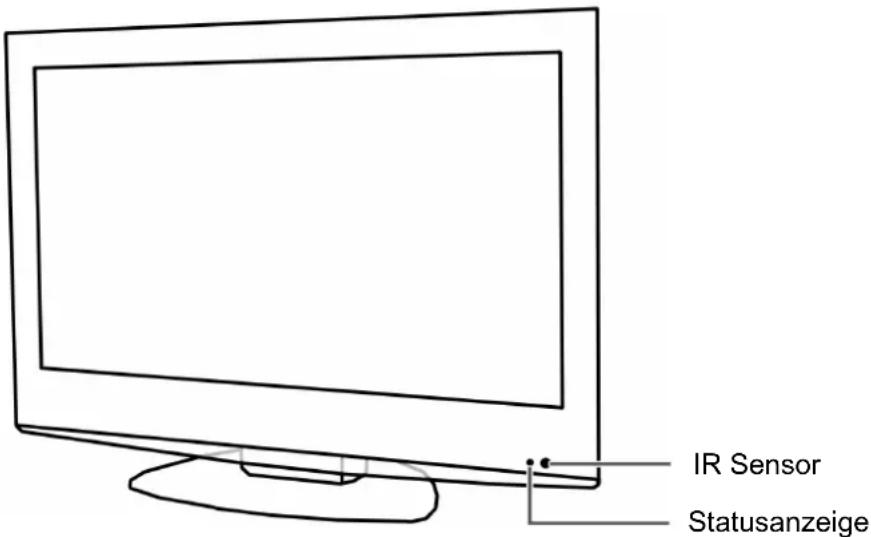

FrontblendeFrontblende

Statusanzeige Statusanzeig Stand-by Modus rot und während des Betriebs grün)

IR Sensor Statusanzeige

Seitenansicht Börselmassicht

Tastenbelegung/TaBeschreibung/ Beschreibung

○ TV/AVTX/AWahl der Eingangsquelle
○ CH+OKanal aufwärts
○ CH- Kanal abwärts
○ VOL+ Lautstärke erhöhen
○ VOLVΦautstärke vermindern
○ MENU Menü aufrufen oder verlassen
○ POWER ein- und ausschalten (Standby)

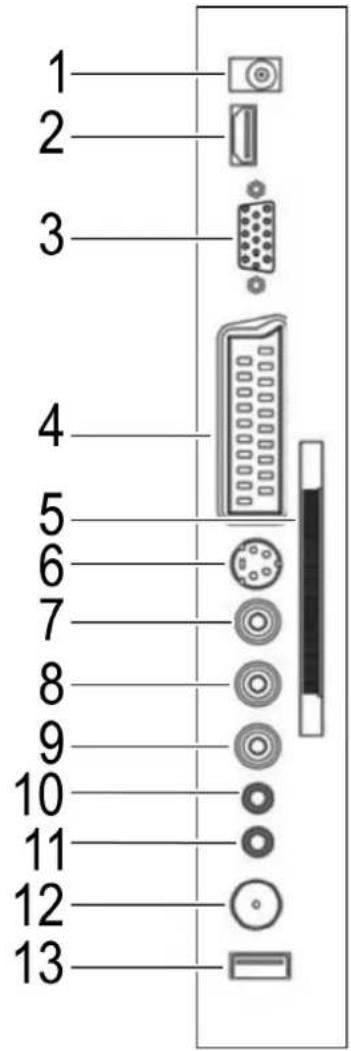

SeitenSeitienta(Anisbhlüsse)(Anschlüsse)

1. DC 12V – Netzanschluss
2. HDMI - Eingang
3. PC VGA Eingang
4. SCART – Anschluss
5. CI Anschluss
   WICHTIG: WICHTIGerschlüsselte (Pay-TV) DVB-T Programme! Fragen Sie bei Ihrem Programmanbieter oder im Fachhandel nach, ob DVB-T Pay-TV in Ihrem Sendegebiet angeboten wird!
6. S-VIDEO Eingang
7. CVBS VIDEO Eingang
8. CVBS/S-VIDEO – Linker Audioeingang
9. CVBS/S-VIDEO – Rechter Audioeingang
10. PC – Audioeingang
11. HP Kopfhöreranschluss
12. Antenneneingang
13. USB Anschluss

1 2 3 4 5 6 7 8 9 10 11 12 13

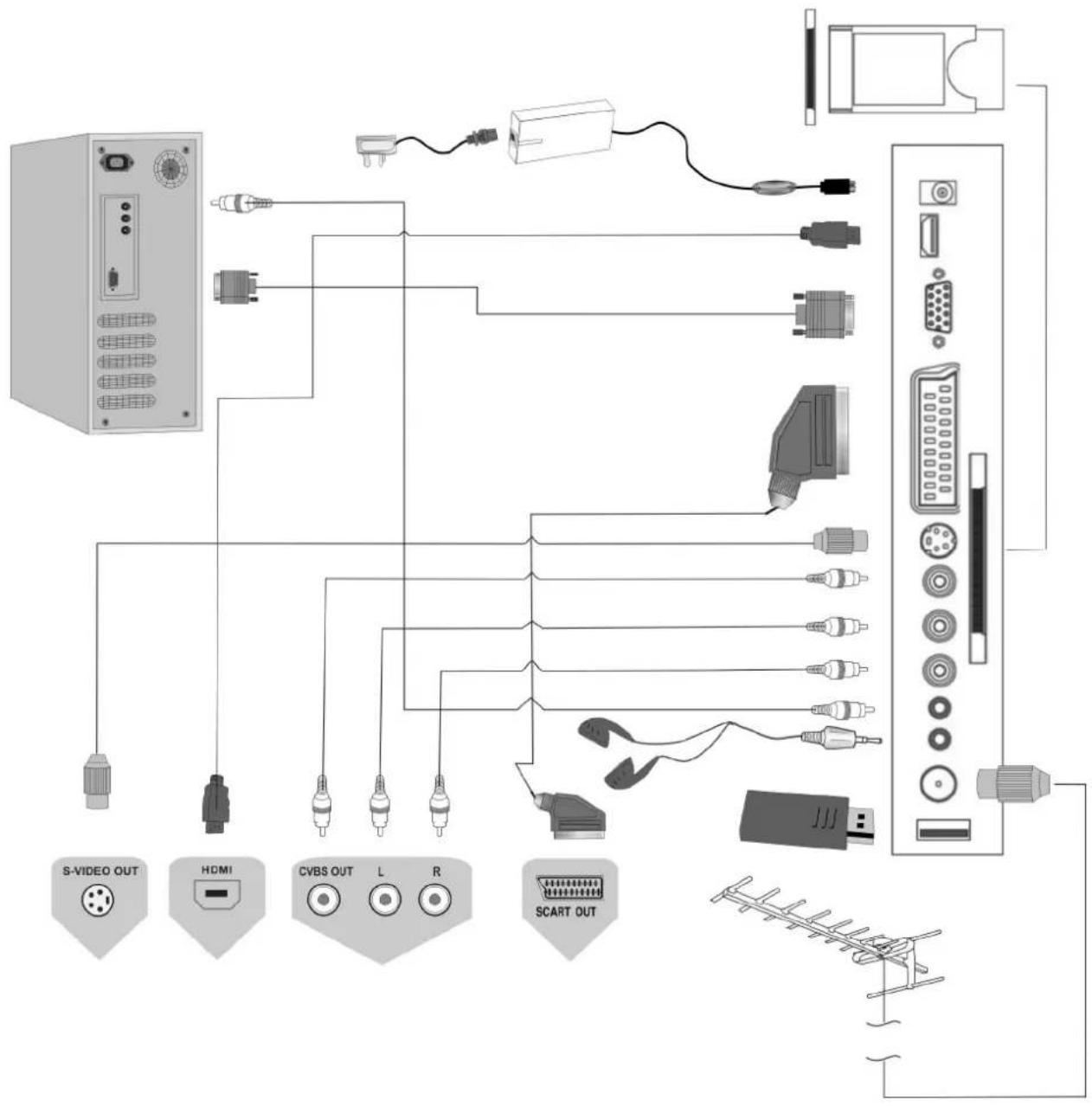

Anschlussdiagramm

S-VIDEO OUT HDMI CVBS OUT L R SCART OUT

HINWEISHINWEIS

Nehmen Sie alle Anschlüsse vor, BEVOR Sie das Gerät einschalten.

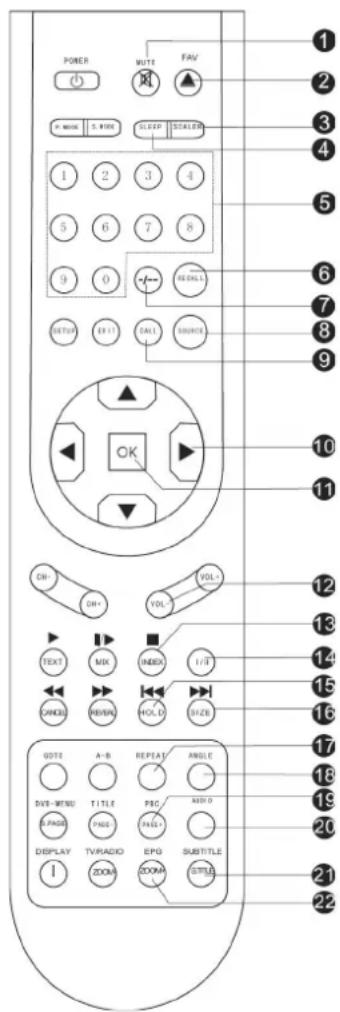

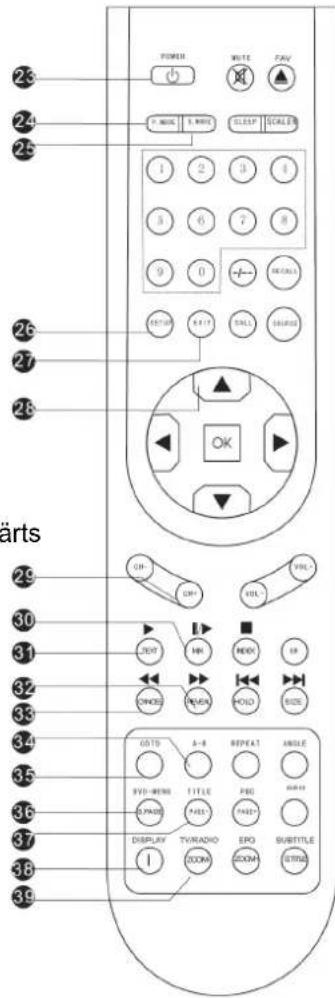

Tastenbelegung Tastenbelegung

POWER MUTE FAV 1 2 3 4 5 6 7 8 9 0 SHELL SETUP LEFT CALL SHORT OK OH- OH+ VOL- VOL- TEXT MIX INDEX I/UT ON/O ON/OA HOLD SIZE GOTS A-B REPEAT ANGLE DVT-WINS TITLE PRO MND-D SPAGE PAGE PAGE1 DISPLAY TVRADIO EPG SUBTITLE I ZOOM ZOOM STLEA 21 22

1. MUTE

Stummschaltung.

2. ▲\* / FAV

Umschaltung zur Favoritenliste.

3. SCALER (nicht im VGA Modus)

Bildverhältnis umschalten zwischen: Auto, 16:9, 4:3, ZOOM1, ZOOM2.

4. SLEEP

Sleeptimer einstellen.

5. Zifferntasten

Kanalnummer eingeben.

6. RECALL

Zwischen vorherigem und aktuellem Programm im Analog-TV und Digital-TV Modus umschalten.

7. Einstellige-/Zweistellige-/Dreistellige Zifferntaste

Zwischen ein-/ zwei- und dreistelliger Programmeingabe umschalten.

8. SOURCE

Eingangsquelle wählen.

9. CALL

Informationen auf dem Bildschirm anzeigen.

10.1 Mavigations testen links/rechts (Menu)

Navigation im Menü links und rechts oder gewählten Menüpunkt einstellen.

11.1OK

17.1REPEREPEGelbe TasteAT* / Gelbe Tauswahlbestätigen. Programmliste anzeigen.

Videotext-Schnellwahltaste (TOP Text). 12.1WOL+/-

18.1 ANGLE* // Blaue Taste ANGLE* / Blaue Tastestärke erhöhen oder verringern.

Videotext-Schnellwahltaste (TOP Text). 13.10NDEX// ■*

1. 10PBC*/PAGE+PBC*/PAGE+ Anzeige der Videotextzeit. Anzeige der Indexseite (100) bei aktiviertem Videotextseite umblättern. Videotext.

20.2AUDIO AUDIO 14.14/II

Umschalten der Audiosprache (sofern ausgestrahlt). Umschalten des Audiokanals Stereo/Mono/Zweikanalton (sofern vom Sender ausgestrahlt).

Untertitelsprache umschalten (sofern im Videotext auf der aktuellen Seite anhalten.

DVB-T Modus ausgestrahlt). 16.1∅ZE//▶*

22.2ZOOMH+*//EPGZOOM+* / EPG Videotext auf der aktuellen Seite vergrößern (nur bei Analog TV).

Elektronischen Programmführer anzeigen im Digitalen TV Modus. HINWEIS * DVD Funktionen nur für Geräte mit DVD Laufwerk. Tastenbelegung ansonsten ohne Funktion.

23.2 POWERPOWER

Ein- und ausschalten (Standby Modus).

24.2P-MODE (MODEm VGA Modus)

Bildmodus wählen: Dynamisch, Standard, Weich, Benutzer.

25.2\$-MODEMODE

Klangfeldmodus wählen: Musik, Film, News, Benutzer.

26.2SETUPSETUP

Einstellungsmenü anzeigen (die Anzeige ist abhängig von der jeweiligen Quelle).

27.2EXIT EXIT

Menü verlassen oder zurück in das vorherige Menü.

28.2 Navigationstasten aufwärts/abwärts Navigationstasten aufwärts/abwärts

Navigation im Menü aufwärts und abwärts oder Kanalwahl (gültig für Analog-TV und Digital-TV).

29.2CH++/CH+/

Kanalwahl aufwärts/abwärts für Analog-TV und Digital-TV.

30.3MIX//III/▶*

Gleichzeitige Anzeige von TV-Bild und Videotext.

31.3TEXT//▶*

Videotext aktivieren/deaktivieren.

32.3REVEALL// ▶*

Verborgene Videotextinformationen anzeigen.

33.3CANCELL// ◀*

Videotext ausblenden, bis die gesuchte Seite angezeigt werden kann.

Erneuter Druck auf diese Taste blendet den Videotext wieder ein.

34.3A-B* / Grüne Taste

Videotext-Schnellwahltaste.

35.3 GOTO* // Rotte Taste

Videotext-Schnellwahltaste.

36.3DVD-MENU* / S.PAGE

Unterseite im Videotext aufrufen.

37.3TITLE*//PAGE-

Zurückblättern im Videotext.

23 24 25 26 27 28 ärts 29 30 31 32 33 34 35 36 37 38 39 POWER WRITE FAV F: NONE F: NONE SLEEP SCALE 1 2 3 4 5 6 7 8 9 0 - - RETURN EXIT CALL GURD OK OFF VOL TOUT HND HOLD SIDE GOTO A-B REPEAT ANGLE BYD-WINS TITLE FED SPAD PADD PADD DISPLAY TV/RADIO EPO SUBTITLE I DOWN DOWN STRA

38.3DISPLAY

Einblenden von Informationen zum aktuell eingestellten Programm.

33.3JV/RADIO / ZOOM-*

Umschalten zwischen TV und Radio im Digital-TV Modus (sofern Radioprogramme in Ihrer Empfangsregion angeboten werden).

HINWEIS * DVD Funktionen nur für Geräte mit DVD Laufwerk. Tastenbelegung ansonsten ohne Funktion.

Batterien einsetzen(Batterien Eiersetzenfang enthalten)

Öffnen Sie das Batteriefach. Setzten Sie zwei Batterien des Typs R03 (AAA) ein. Achten Sie dabei auf die korrekte Polarität (siehe Batteriefachboden).

• Lässt die Reichweite der Fernbedienung nach, so sind die Batterien erschöpft und müssen ausgetauscht werden.
  • Verwenden Sie R03 (AAA) Batterien.

HINWEISEHINWEISE

• Benutzen Sie keine Akkus.
- Batterien gehören nicht in den Hausmüll. Bitte geben Sie verbrauchte Batterien bei zuständigen Sammelstellen oder beim Händler ab.
- Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen nicht zusammen verwendet werden.
- Setzen Sie Batterien keiner hohen Wärme oder dem direkten Sonnenlicht aus. Werfen Sie Batterien niemals ins Feuer. Es besteht Explosionsgefahr!Explosionsgefahr!
- Entnehmen Sie erschöpfte Batterien aus dem Gerät. Entnehmen Sie die Batterien, wenn das Gerät für einen längeren Zeitraum nicht benutz wird, um ein Auslaufen von Batteriesäure zu vermeiden.
- Kommen Sie mit Batteriesäure in Berührung, so waschen Sie die Stelle gründlich.

VORSICHT: VORSICHT:

Bewahren Sie Batterien kindersicher auf. Falls verschluckt, wenden Sie sich umgehend an einen Arzt.

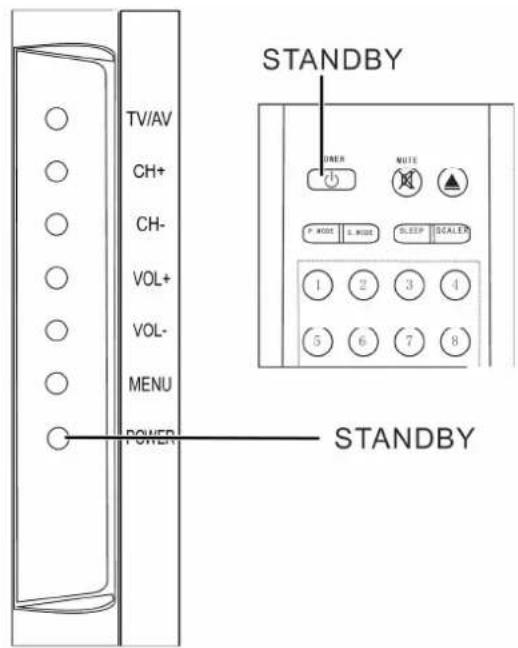

Nach korrekter Installation des Fernseher und dem Anschluss aller Kabel, einschließlich des Netzkabels. Drücken Sie die Taste [STANDBY] STANDBY Fernbedienung zum Einschalten des Gerätes – die Status-LED schaltet auf grün um. Ihr Fernseher ist nun betriebsbereit.

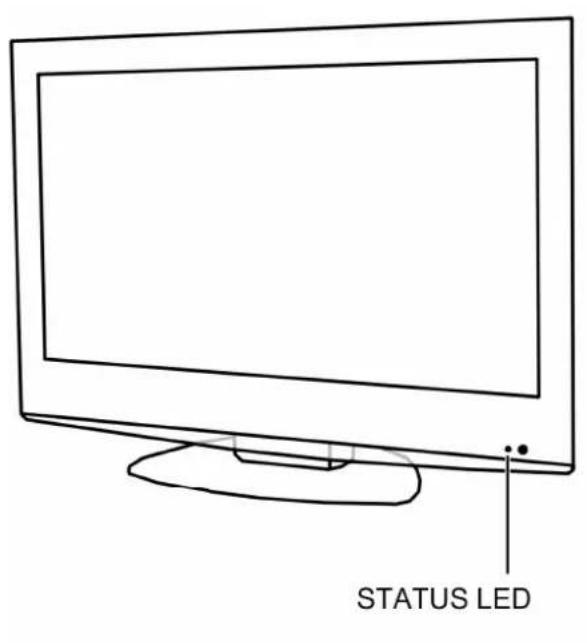

STATUS LED

TV/AV CH+ CH- VOL+ VOL- MENU POWER STANDBY DRER MUTE P. MODE 1. MODE 2. SLEEP 3. SCALE 1 2 3 4 5 6 7 8 STANDBY

ErstinstallatErsitinstallat

Bei der ersten Inbetriebnahme des Gerätes erscheint das Startfenster des Installationsassistenten.

Zuerst Land wählen, dann wählen Sie Neu/Hinzufügen. Land Deutschland Neu Hinzufügen Abbrechen

• Nachdem Sie mit den Tasten [◀/▶] das Land ausgewählt haben, wählen Sie mit den Tasten [▲/▼/◀/▶] die Option „Neu“ aus. Starten Sie den automatischen Suchlauf mit der Taste [OK].
• Nachdem der Installationsassistent den Suchlauf beendet hat (100%), schaltet das Gerät auf den ersten Programmplatz um.

HINWEISHINWEIS

Sollten nach dem Suchlauf keine Sender gefunden worden sein, wechseln Sie in den ATV Modus und starten den Suchlauf wie auf Seite 21 beschrieben.

Programm einstellen 6 %... UHF 24 DTV : 0 Sender Radio : 0 Sender SETUP zum Beenden EXT zum Beenden

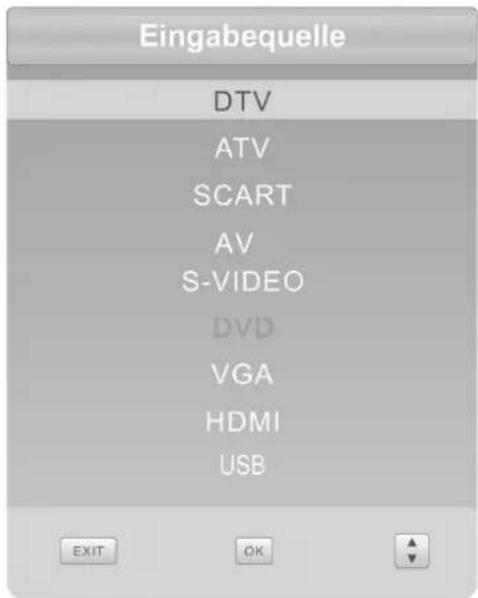

Wählen Sie die Eingangsquelle im Quellenmenü. Drücken Sie die Taste [SOURCE] Sourceeige des Menüs:

Eingabequelle DTV ATV SCART AV S-VIDEO DVD VGA HDMI USB EXIT OK ▲

Die aktuelle Eingangsquelle ist markiert. Mit den Tasten [▲/▼] auf der Fernbedienung oder mit den Tasten [CH+/CHQ] redahl am Gerät treffen Sie Ihre Auswahl. Bestätigen Sie Ihre Auswahl mit den Taste [▶/◀], [OK] der Fernbedienung oder [VOL+/VOL-V] am Gerät.

Im DTV-Modus drücken Sie Taste [SETUP] in Aufrufen des Hauptmenüs:

• Mit den Tasten [▲/▼] auf der Fernbedienung wählen Sie eines der Untermenüs (BILD, TON, DTV PROGRAMM, FUNKTION). Mit der Taste [▶] oder [OK] rufen Sie das Untermenü auf.
• Mit den Tasten [▲/▼] auf der Fernbedienung wählen Sie den Menüpunkt aus und mit den Tasten [◀/▶] stellen Sie den Wert ein. Mit der Taste [SETUP] kürden Sie in das Hauptmenü zurück.


Wählen Sie das BILD-Menü zur Einstellung der Bildparameter aus. Folgende Einstellmöglichkeiten stehen Ihnen zur Verfügung: Bildmodus, Kontrast, Helligkeit, Farbe, Schärfe, Farbton (nur NTSC) und Weiter.

• Der Bildmodus kann zwischen Benutzer, Standard, Weich und Dynamisch umgeschaltet werden.
  Im Benutzermodus stellen Sie die Helligkeit, Kontrast, Farbe, Schärfe und den Farbton ein. (Farbton nur bei NTSC Empfang anwählbar.)
• Mit „Weiter“ rufen Sie ein weiteres Untermenü aus. Hier wählen Sie die Farbtemperatur zwischen Standard, Warm, Kalt und Benutzer.
  • Die Option Rauschreduktion ist im DTV Betrieb bei diesem Gerät ohne Funktion.

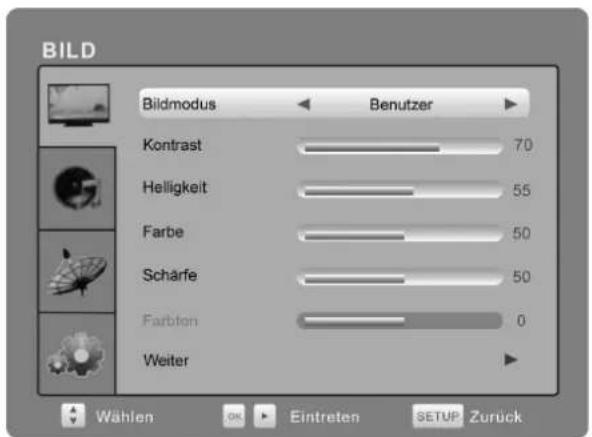

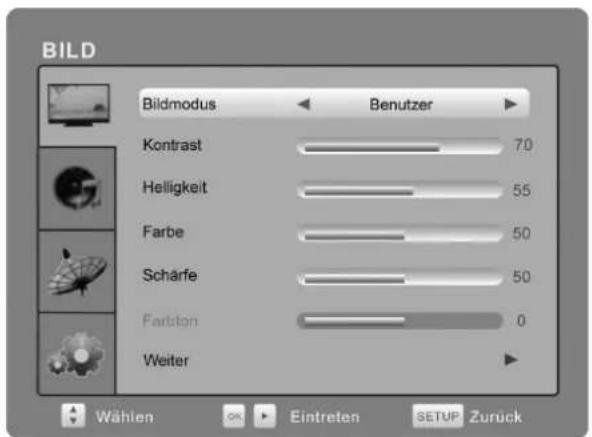

BILD Bildmodus Benutzer Kontrast 70 Helligkeit 55 Farbe 50 Scharfe 50 Farbton 0 Weiter Wählen OK Eintreten SETUP Zurück

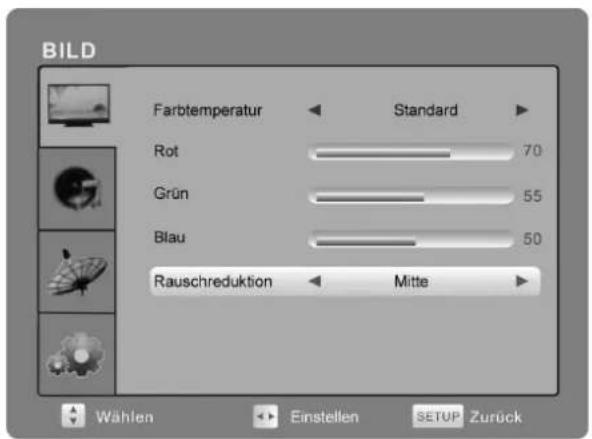

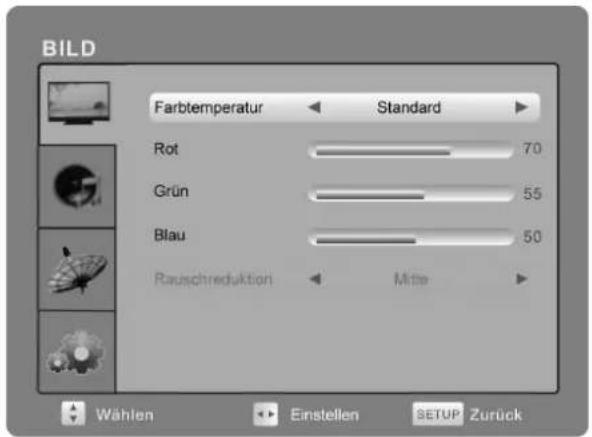

BILD Farbtemperatur Standard Rot 70 Grün 55 Blau 50 Rauschreduktion Mitte Wählen Einstellen SETUP Zurück

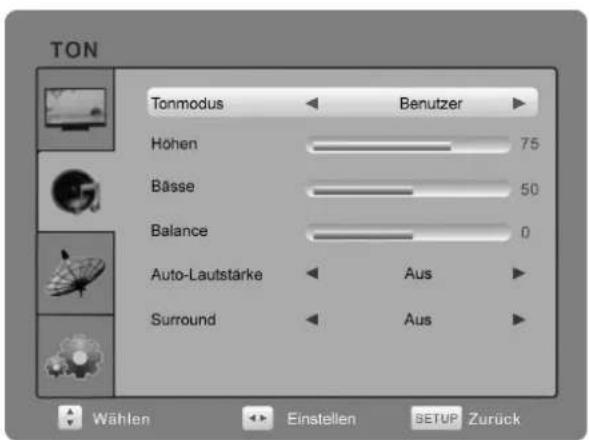

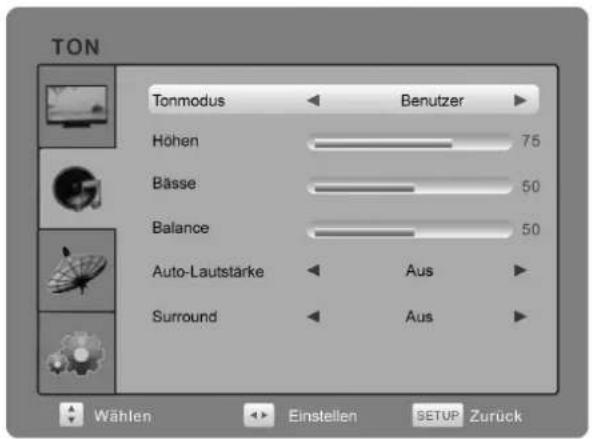

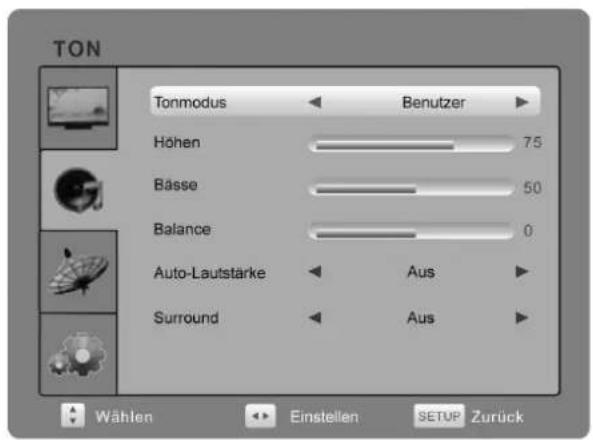

TON

Wählen Sie das TON-Menü zur Einstellung der Klangparameter aus. Die folgenden Optionen stehen zur Verfügung: Tonmodus, Höhen, Bässe, Balance, Auto-Lautstärke und Surround.

• Der Tonmodus kann zwischen Musik, Film, News und Benutzer umgeschaltet werden.
• Auto-Lautstärke aktiviert die automatische Lautstärkeregelung.
• Mit Surround aktivieren/deaktivieren Sie den Surround.

TON Tonmodus Benutzer Höhen 75 Bässe 50 Balance 0 Auto-Lautstärke Aus Surround Aus Wählen Einstellen SETUP Zurück

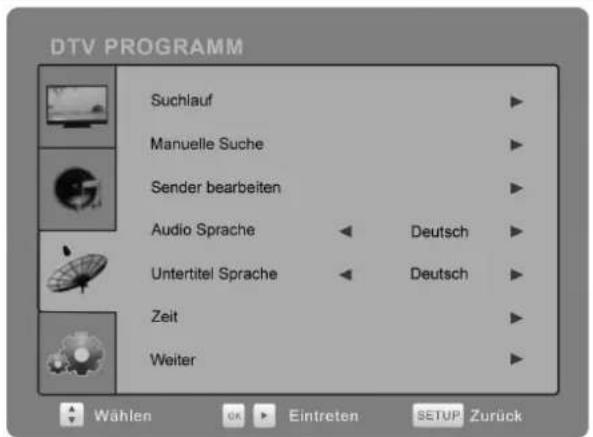

DTV PROGRAMM

DTV PROGRAMM

Wählen Sie das DTV PROGRAMM-Menü zum Einstellen der Kanäle aus.

Es stehen Ihnen folgende Optionen zur Verfügung: Suchlauf, Manuelle Suche, Sender bearbeiten, Audio Sprache, Untertitel Sprache, Zeit und Weiter.

Automatische Sendersuche Automatische Sendersuche

• Mit der Option „Suchlauf“ aktivieren Sie den automatischen Sendersuchlauf.
• Nachdem Sie mit den Tasten [◀/▶] das Land ausgewählt haben, drücken Sie die Taste [▼] und wählen mit den Tasten [◀/▶] zwischen:
  „Neu“ – die bereits eingestellten Sender werden gelöscht.
  „Hinzufügen“ – die neu gefundenen Sender werden an die bereits eingestellten Sender angehangen.
  Starten Sie den Suchlauf mit der Taste [OK].

DTV PROGRAMM Suchlauf Manuelle Suche Sender bearbeiten Audio Sprache Untertitel Sprache Zeit Weiter Wählen GA Eintreten SETUP Zurück

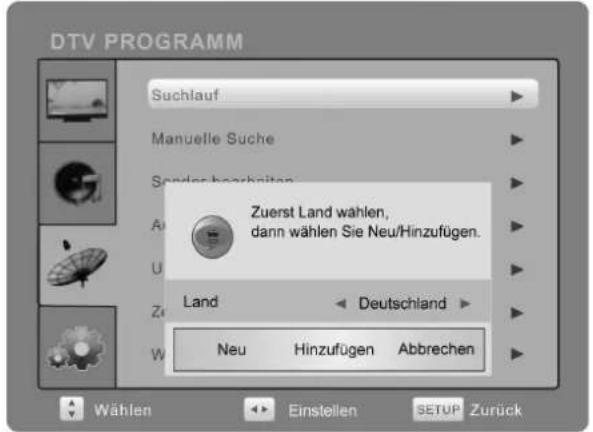

DTV PROGRAMM Suchlauf Manuelle Suche Sender bezwirken A U Z W Zuerst Land wählen, dann wählen Sie Neu/Hinzufügen. Land Deutschland Neu Hinzufügen Abbrechen Wählen Einstellen SETUP Zurück

- Zum Abbrechen des Sendersuchlaufs drücken Sie die Taste [SETUP] SETUPEXITEXWahlen Sie in der Sicherheitsabfrage „Ja“ und bestätigen Sie mit der Taste [OK].

Sendersuche verlassen? Ja Nein

Manuelle Sendersuche Manuelle Sendersuche

• Mit der Option „Manuelle Suche“ können Sie die Kanaleinstellung manuell vornehmen.
• Wählen Sie den gewünschten Kanal mit den Tasten [◀/▶] der Fernbedienung aus. Starten Sie den Suchlauf mit der Taste [OK].

HINWEISHINWEIS

In diesem Suchlauf ist es notwendig die Frequenz des gesuchten Programms zu kennen. Diese muss ggf. im Internet unter:

www.ueberallfernsehen.de oder im Fachhandel in Erfahrung gebracht werden.

Programm einstellen 6 %... UHF 24 DTV : 0 Sender Radio : 0 Sender SETUP zum Beenden EXIT zum Beenden

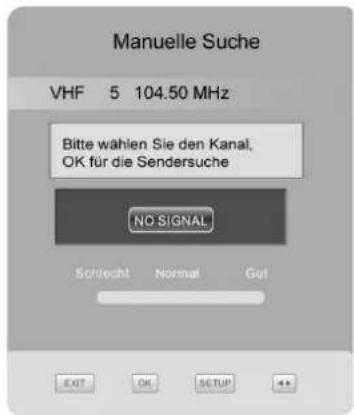

Manuelle Suche VHF 5 104.50 MHz Bitte wählen Sie den Kanal, OK für die Sendersuche NO SIGNAL Schrecht Normal Gut EXIT OK SETUP

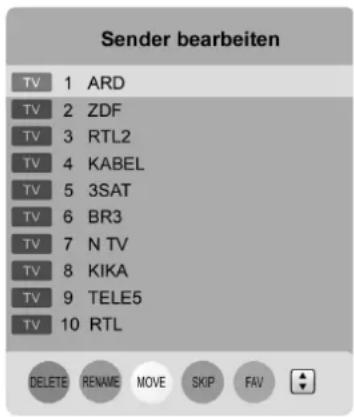

Sender bearbeitenSender bearbeiten

Mit der Option „Sender bearbeiten“ rufen Sie das Untermenü auf, indem Sie die Kanäle Löschen (DELETE), Verschieben (MOVE), Überspringen (SKIP) und in die Favoritenliste (FAV) aufnehmen können.

DELETE (Löschen) DELETE (Löschen)

Wählen Sie mit den Taste [▲/▼] der Fernbedienung das Programm aus, das Sie löschen möchten. Drücken Sie die „rote“ Taste. Neben dem zu löschenden Programm erscheint der Punkt DELETE. Drücken Sie erneut die „rote“ Taste, um das Programm zu löschen. Nachdem Sie alle gewünschten Programme gelöscht haben, betätigen Sie die Taste [OK]. Der Punkt DELETE blendet sich aus.

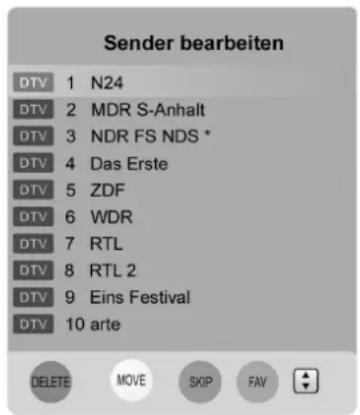

Sender bearbeiten DTV 1 N24 DTV 2 MDR S-Anhalt DTV 3 NDR FS NDS * DTV 4 Das Erste DTV 5 ZDF DTV 6 WDR DTV 7 RTL DTV 8 RTL 2 DTV 9 Eins Festival DTV 10 arte DELETE MOVE SKIP FAW

MOVE (Verschleben) MOVE (Verschieben)

Wählen Sie mit den Taste [▲/▼] der Fernbedienung das Programm aus, das Sie verschieben möchten. Drücken Sie die „gelbe“ Taste. Neben dem Programm, das Sie verschieben wollen, erscheint der Punkt MOVE. Nachdem Sie den neuen Programmplatz mit den Tasten [▲/▼] ausgewählt haben, drücken Sie auf die Taste [OK]. Das Programm wird auf den gewünschten Platz verschoben.

SKIP (Überspringen) SKIP (Überspringen)

Wählen Sie mit den Taste [▲/▼] der Fernbedienung das Programm aus, das Sie beim Durchschalten der Sender überspringen möchten. Drücken Sie die „blaue“ Taste. Neben dem gewünschten Programm erscheint der Punkt SKIP. Das Programm wird nun beim Durschalten der Programme übersprungen und kann nur noch durch Direktanwahl mit den Zifferntasten angewählt werden.

FAV (Favoritenliste) FAV (Favoritenliste)

Wählen Sie mit den Taste [▲/▼] der Fernbedienung das Programm aus, das Sie in die Favoritenliste aufnehmen wollen. Drücken Sie die Taste [FAV]. Neben dem gewünschten Programm erscheint ein Herzsymbol. Das Programm wurde in die Favoritenliste aufgenommen.

Audio Sprache Audio Sprache

Mit der Option „Audio Sprache“ stellen Sie die bevorzugte Audiosprache ein.

Untertitel SpracheUntertitel Sprache

Mit der Option „Untertitel Sprache“ stellen Sie die bevorzugte Untertitelsprache ein.

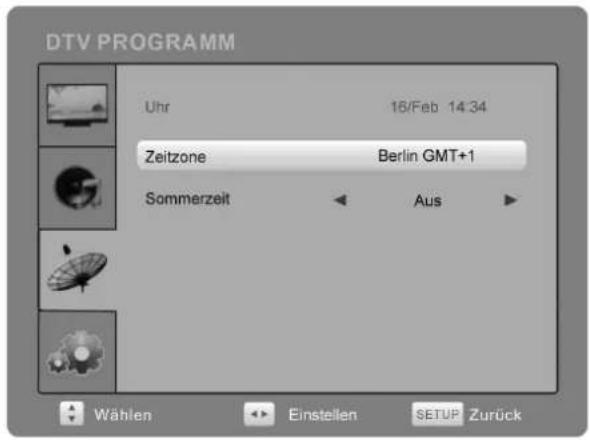

ZeitZeit

Mit der Option „Zeit“ rufen Sie ein Untermenü auf. Folgende Einstellungen können Sie hier vornehmen: Uhr, Zeitzone und Sommerzeit.

• Die „Uhr“ kann bei vorhandenem Zeitsignal nicht manuell eingestellt werden und ist daher auch nicht anzuwählen. Die Uhrzeit wird automatisch durch Einstellen der entsprechenden Zeitzone eingestellt.
• Mit der Option „Zeitzone“ stellen Sie die entsprechende Zeitzone ein, in der Sie sich befinden. Die Uhrzeit wird automatisch angepasst.
• Mit der Option „Sommerzeit“ stellen Sie die Sommerzeit ein- oder aus. Die Uhrzeit wird automatisch angepasst.

DTV PROGRAMM 2. Se TV PROGRAMM 2. Se

Mit der Option „Weiter“ rufen Sie ein Untermenü auf. Folgende Optionen stehen Ihnen hier zur Verfügung: Sperrsystem, Passwort bestimmt, Programme sperren, Elterliche Aufsicht, CI Informationen und Hörgeschädigt.

DTV PROGRAMM Uhr 16/Feb 14:34 Zeitzone Berlin GMT+1 Sommerzeit Aus Wählen Einstellen SETUP Zurück

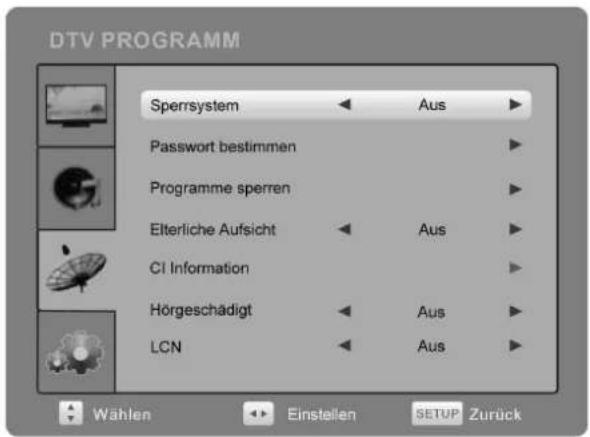

DTV PROGRAMM Sperrsystem Aus Password bestimmen Programme sperren Elterliche Aufsicht Aus CI Information Hörgeschädigt Aus LCN Aus Wählen Einstellen SETUP Zurück

SperrsystemSperrsystem

Mit der Option „Sperrsystem“ können Sie den automatischen und manuellen Sendersuchlauf sowie die Programmbearbeitung sperren. Zur Veränderung des Sperrsystems werden Sie zur Eingabe des Passwortes aufgefordert. Das Masterpasswort lautet 7890. Sollten Sie Ihr persönliches Passwort vergessen haben, können Sie mit diesem Passwort ein neues vergeben.

Bitte Passwort eingeben - - - -

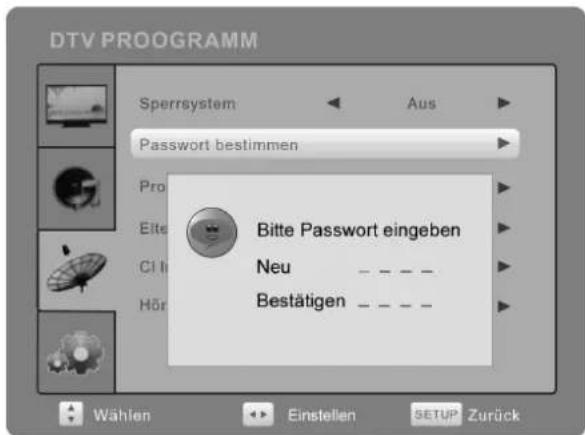

Passwort bestimmenPasswort bestimmen

Mit der Option „Passwort bestimmen“ können Sie Ihr persönliches Passwort festlegen.

Geben Sie das neue Passwort in der der Zeile „Neu“ ein. Zur Bestätigung geben Sie Ihr neues Passwort in der Zeile „Bestätigen“ erneut ein.

DTV PROPROGRAMM Sperrsystem Aus Password bestimmen Pro Eite CI Hör Bitte Password eingeben Neu Bestätigen Wählen Einstellen SETUP Zurück

Programme sperrePr(LOCK)ne(Isperke)

Mit der Option „Programme sperren“ können Sie die Programme mit einem Schloss-Symbol markieren, welche beim Umschalten nur mittels Eingabe des Passwortes angeschaut werden können. Drücken Sie hierfür die „grüne“ Taste.

Elterliche Aufsicht Elterliche Aufsicht

Hier können Sie die Altersfreigabe einstellen. Sofern die entsprechenden Informationen ausgestrahlt werden, wird, wie bei der Altersfreigabe bei DVDs und VHS Kassetten, der Jugendschutz aktiviert.

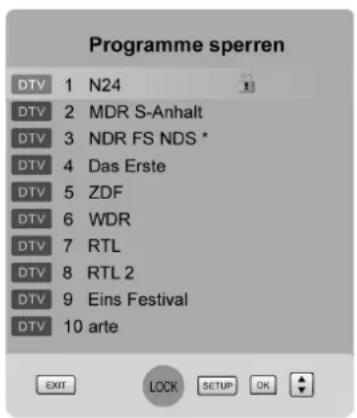

Programme sperren DTV 1 N24 DTV 2 MDR S-Anhalt DTV 3 NDR FS NDS * DTV 4 Das Erste DTV 5 ZDF DTV 6 WDR DTV 7 RTL DTV 8 RTL 2 DTV 9 Eins Festival DTV 10 arte EXIT LOCK SETUP OK

CI Informationen (nur für verschlüsselte (PayCTV) DVBattPfBegrammie Verschrüsselte (Pay

Sofern Sie ein CI Modul nebst Smart Card eingesteckt haben, werden deren Informationen auf dem Bildschirm angezeigt.

HINWEISHINWEIS

Verschlüsselte DVB-T Programme werden nicht in allen Sendegebieten angeboten. Informationen hierzu erhalten Sie bei den Programmanbietern oder im Fachhandel.

HörgeschädigtHörgeschädigt

Aktivieren Sie die Option „Hörgeschädigt“, um die Informationen für Hörgeschädigte Ein-/ oder Auszuschalten (sofern vom Programmanbieter ausgestrahlt).

LCNLCN

Sofern von den Fernsehsendern unterstützt, werden bei eingeschalteter LCN Funktion, die Regionalsender aus Ihrer Region, unabhängig von der Frequenz, sortiert abgespeichert.

FUNKTIONUNKTION

Wählen Sie das FUNKTION-Menü zum Einstellen folgender Optionen aus:

Sprache, Sleep Timer, Bildverhältnis, Blauer Bildschirm, Region und Rücksetzung.

• Mit der Option „Sprache“ stellen Sie die bevorzugte Menüsprache ein.
• Wählen Sie mit der Option „Sleep Timer“ die Zeit aus, nachdem sich das Gerät von selber ausschalten soll. (Aus, 10 min., 20 min., 30 min., 60 min., 90 min., 120 min., 180 min. und 240 min.)

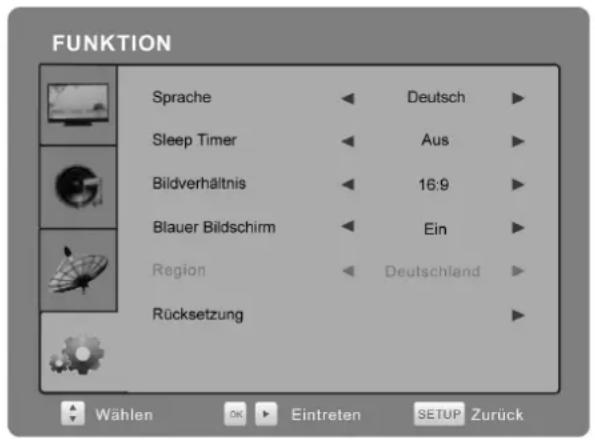

FUNKTION Sprache Deutsch Sleep Timer Aus Bildverhältnis 16:9 Blauer Bildschirm Ein Region Deutschland Rücksetzung Wählen OK Eintreten SETUP Zurück

- Stellen Sie mit der Option „Bildverhältnis“ das bevorzugte Bildseitenverhältnis ein. Zur Auswahl stehen Ihnen folgende Optionen: Auto, 16:9, 4:3, ZOOM1 und ZOOM2.

HINWEISHENWerten Auto, ZOOM1 und ZOOM2 stehen im VGA-Modus nicht zur Auswahl.

- Mit der Option „Blauer Bildschirm“ stellen Sie ein, ob bei schwachem Bildsignal „Schnee“ oder ein „Blauer Bildschirm“ erscheinen soll.

• Die Option „Region“ wird bei der Erstinstallation eingestellt und kann hier nicht verändert werden.

- Wählen Sie die Option „Rücksetzung“ aus, um das Gerät auf die werkseitigen Einstellungen zurückzusetzen.

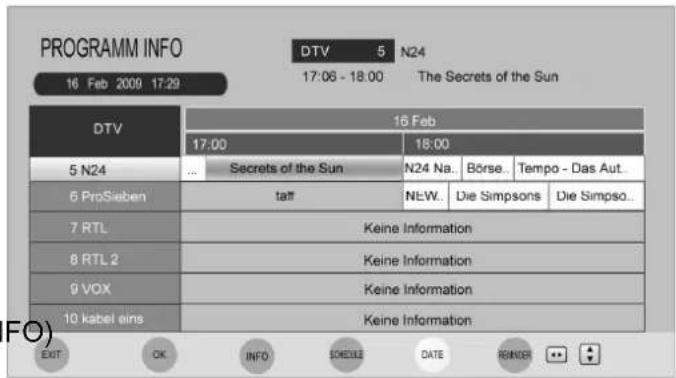

Elektronischer Programmführer (EPG) Elektronischer Programmführer (EPG)

Mit der Taste [EPGE] Rögen Sie den elektronischen Programmführer auf.

Hier erhalten Sie Informationen zur den verschiedenen Programminhalten sowie Start- und Endzeit der laufenden und folgenden Sendungen.

PROGRAMM INFO 16 Feb 2009 17:29 DTV 5 N24 17:06 - 18:00 The Secrets of the Sun 16 Feb 17:00 18:00 5 N24 ... Secrets of the Sun N24 Na. Börse.. Tempo - Das Aut. 6 ProSieben tatt NEW. Die Simpsons Die Simpso... 7 RTL Keine Information 8 RTL 2 Keine Information 9 VOX Keine Information 10 kabel eins Keine Information EXIT OK INFO SCHEDULE DATE REINDED

Detail Informationen (INFO)Detail Informationen (INFO)

Wählen Sie die Sendung mit den Tasten [▲/▼/

◀/▶] aus, deren Detail Informationen Sie anzeigen wollen. Drücken Sie die Taste [i / DISPLAY] display Informationen einzublenden. Mit den Tasten [▲/▼] können Sie die Informationen zur aktuellen Sendung durchscrollen, sofern die Informationen über mehrere Zeilen gehen.

HINWEIS HINWEIS

Drücken Sie die Taste [i / DISPLAY] is an Malen DTV Modus, so können Sie sich die Informationen für die laufende und nächste Sendung anzeigen lassen.

Timer Liste (SCHEDULE) Timer Liste (SCHEDULE)

Mit der „grünen“ Taste können Sie sich die Timer Liste einblenden. Hier haben Sie die Möglichkeit bereits programmierte Sendungen zu löschen. Wählen Sie die Sendung mit den Tasten [▲/▼] aus und drücken Sie die „rote“ Taste zum Löschen des Timers.

Drücken Sie die „gelbe“ Taste zum Wechsel des aktuell angezeigten Tages. Mit Hilfe der Tasten [◀/▶] wechseln Sie zum gewünschten Datum. Je nach Sender können die Informationen über Start und Ende einer Sendung für eine Woche angezeigt werden.

ErinnerungsErinner(REMINDER)Timer (REMINDER)

Wählen Sie mit den Tasten [▲/▼/◄/►] die Sendung aus, die Sie in den Timer übernehmen wollen.

Drücken Sie anschließend die „blaue“ Taste. Bestätigen Sie die eingeblendeten Timerdaten mit der Taste [OK], um die Sendung in die Timer Liste aufzunehmen.

Beim Erreichen der Startzeit blendet sich ein Info-Fenster ein und das Gerät schaltet automatisch auf das entsprechende Programm um.

Im ATV-Modus drücken Sie Taste [SETUP]Aufrufen des Hauptmenüs:

• Mit den Tasten [▲/▼] auf der Fernbedienung wählen Sie eines der Untermenüs (BILD, TON, ATV PROGRAMM, FUNKTION). Mit der Taste [▶] oder [OK] rufen Sie das Untermenü auf.
• Mit den Tasten [▲/▼] auf der Fernbedienung wählen Sie den Menüpunkt aus und mit den Tasten [◀/▶] stellen Sie den Wert ein. Mit der Taste [SETUP] kertenden Sie in das Hauptmenü zurück.


Wählen Sie das BILD-Menü zur Einstellung der Bildparameter aus. Folgende Einstellmöglichkeiten stehen Ihnen zur Verfügung: Bildmodus, Kontrast, Helligkeit, Farbe, Schärfe, Farbton (nur NTSC) und Weiter.

• Der Bildmodus kann zwischen Benutzer, Standard, Weich und Dynamisch umgeschaltet werden.
  Im Benutzermodus stellen Sie die Helligkeit, Kontrast, Farbe, Schärfe und den Farbton ein. (Farbton nur bei NTSC Empfang anwählbar.)
• Mit „Weiter“ rufen Sie ein weiteres Untermenü aus. Hier wählen Sie die Farbtemperatur zwischen Standard, Warm, Kalt und Benutzer.
• Wählen Sie die gewünschte Rauschreduktion aus. Folgende Optionen stehen zur Auswahl: Aus, Niedrig, Mitte, Hoch.

BILD Bildmodus ← Benutzer ► Kontrast 70 Helligkeit 55 Farbe 50 Scharfe 50 Farbton 0 Weiter ► Wählen OK Eintreten SETUP Zurück

BILD Farbtemperatur Standard Rot 70 Grün 55 Blau 50 Rauschreduktion Mitte Wählen Einstellen SETUP Zurück

TON

Wählen Sie das TON-Menü zur Einstellung der Klangparameter aus. Die folgenden Optionen stehen zur Verfügung: Tonmodus, Höhen, Bässe, Balance, Auto-Lautstärke und Surround.

• Der Tonmodus kann zwischen Musik, Film, News und Benutzer umgeschaltet werden.
• Auto-Lautstärke aktiviert die automatische Lautstärkeregelung.
• Mit Surround aktivieren/deaktivieren Sie den Surround.

TON Tonmodus Benutzer Höhen 75 Bässe 50 Balance 0 Auto-Lautstärke Aus Surround Aus Wählen Einstellen SETUP Zurück

ATV PROGRAMM

Wählen Sie das ATV PROGRAMM-Menü zum Einstellen der Kanäle aus.

Es stehen Ihnen folgende Optionen zur Verfügung:

Kanal, Farbsystem, Tonsystem, Feinabstimmung, Manuelle Suche, Suchlauf und Sender bearbeiten.

• Mit der Option „Kanal“ wählen Sie den Programmplatz aus, deren Einstellungen Sie ändern wollen.
• Im „Farbsystem“ schalten Sie zwischen: AUTO, PAL, SECAM um.
• Im „Tonsystem“ schalten Sie zwischen: BG, DK, I und L um.
• Die Option „Feinabstimmung“ dient der genaueren Einstellung eines Kanals, für beste Bild-/ und Tonqualität.

Manueller SuchlaufManueller Suchlauf

- Mit der Option „Manuelle Suche“ können Sie die Kanaleinstellung manuell vornehmen. Starten Sie den Suchlauf zum vorherigen/nächsten Kanal mit den Tasten [◀/▶].

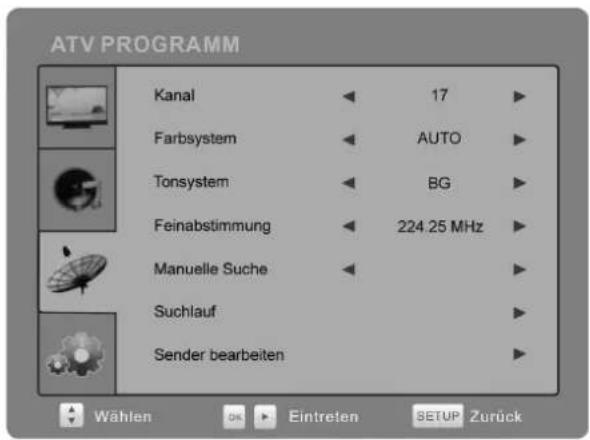

ATV PROGRAMM Kanal 17 Farbsystem AUTO Tonsystem BG Feinabstimmung 224.25 MHz Manuelle Suche Suchlauf Sender bearbeiten Wählen OK Eintreten SETUP Zurück

Automatischer Sendersuchlauf Automatischer Sendersuchlauf

- Mit der Option „Suchlauf“ aktivieren Sie den automatischen Sendersuchlauf.

ACHTUNGACHTUNG

Die zuvor eingestellte Senderreihenfolge geht dabei verloren.

- Zum Abbrechen des Sendersuchlaufs drücken Sie die Taste [SETUP] Töter [EXITEX] wählen Sie in der Sicherheitsabfrage „Ja“ und bestätigen Sie mit der Taste [OK].

Programm einstellen 6 %... UHF 24 ATV : 0 Sender SETUP zum Beenden EXIT zum Beenden

Sendersuche verlassen? Ja Nein

HINWEISE

• Beim Suchlauf wird das „Tonsystem“ automatisch eingestellt. Dennoch kann es vorkommen, dass die Einstellung nicht korrekt ist. Diese muss dann manuell korrigiert werden.
• Das „Farbsystem“ und das „Tonsystem“ richten sich nach dem örtlichen ATV-System.
• Ist das örtliche System „SECAM L“, so stellen Sie die Region auf Frankreich ein (siehe Seite 23).

Sender bearbeitenSender bearbeiten

Mit der Option „Sender bearbeiten“ rufen Sie das Untermenü auf, indem Sie die Kanäle Löschen (DELETE), Umbenennen (RENAME), Verschieben (MOVE), Überspringen (SKIP) und in die Favoritenliste (FAV) aufnehmen können.

DELETE (Löschen) DELETE (Löschen)

Wählen Sie mit den Taste [▲/▼] der Fernbedienung das Programm aus, das Sie löschen möchten. Drücken Sie die „rote“ Taste. Neben dem zu

Sender bearbeiten TV 1 ARD TV 2 ZDF TV 3 RTL2 TV 4 KABEL TV 5 3SAT TV 6 BR3 TV 7 N TV TV 8 KIKA TV 9 TELE5 TV 10 RTL DELETE RENAME MOVE SKIP FAV

löschenden Programm erscheint der Punkt DELETE. Drücken Sie erneut die „rote“ Taste, um das Programm zu löschen. Nachdem Sie alle gewünschten Programme gelöscht haben, betätigen Sie die Taste [OK]. Der Punkt DELETE blendet sich aus.

RENAME (Umbenennen)RENAME (Umbenennen)

Wählen Sie mit den Tasten [▲/▼] der Fernbedienung das Programm aus, das Sie umbenennen möchten. Drücken Sie die „grüne“ Taste. Neben dem zu löschenden Programm erscheint der Punkt RENAME. Wählen Sie mit den Tasten [◀/▶] die Position aus und stellen die neue Kennung mit den Tasten [▲/▼] ein. Nachdem Sie die neue Kennung eingegeben haben, drücken Sie die Taste [OK] zum Speichern. Der Punkt RENAME blendet sich aus.

MOVE (Verschieben) MOVE (Verschieben)

Wählen Sie mit den Taste [▲/▼] der Fernbedienung das Programm aus, das Sie verschieben möchten. Drücken Sie die „gelbe“ Taste. Neben dem Programm, das Sie verschieben wollen, erscheint der Punkt MOVE. Nachdem Sie den neuen Programmplatz mit den Tasten [▲/▼] ausgewählt haben, drücken Sie auf die Taste [OK]. Das Programm wird auf den gewünschten Platz verschoben.

SKIP (Überspringen) SKIP (Überspringen)

Wählen Sie mit den Taste [▲/▼] der Fernbedienung das Programm aus, das Sie beim Durchschalten der Sender überspringen möchten. Drücken Sie die „blaue“ Taste. Neben dem gewünschten Programm erscheint der Punkt SKIP. Das Programm wird nun beim Durschalten der Programme übersprungen und kann nur noch durch Direktanwahl mit den Zifferntasten angewählt werden.

FAV (Favoritenliste) FAV (Favoritenliste)

Wählen Sie mit den Taste [▲/▼] der Fernbedienung das Programm aus, das Sie in die Favoritenliste aufnehmen wollen. Drücken Sie die Taste [FAV]. Neben dem gewünschten Programm erscheint ein Herzsymbol. Das Programm wurde in die Favoritenliste aufgenommen.

FUNKTIONUNKTION

Wählen Sie das FUNKTION-Menü zum Einstellen folgender Optionen aus:

Sprache, Sleep Timer, Bildverhältnis, Blauer Bildschirm, Region und Rücksetzung.

• Mit der Option „Sprache“ stellen Sie die bevorzugte Menüsprache ein.
• Wählen Sie mit der Option „Sleep Timer“ die Zeit aus, nachdem sich das Gerät von selber ausschalten soll. (Aus, 10 min., 20 min., 30 min., 60 min., 90 min., 120 min., 180 min. und 240 min.)

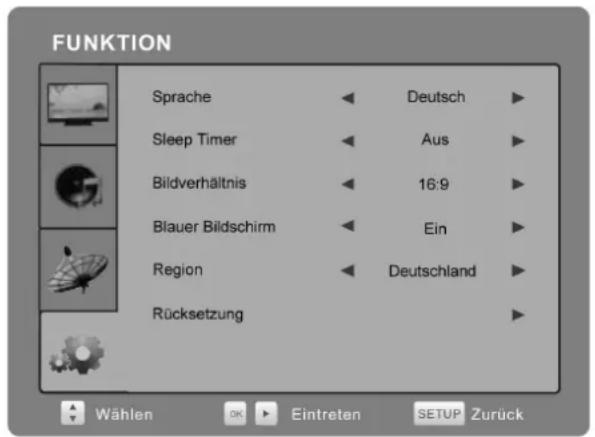

FUNKTION Sprache Deutsch Sleep Timer Aus Bildverhältnis 16:9 Blauer Bildschirm Ein Region Deutschland Rücksetzung Wählen OK Eintreten SETUP Zurück

- Stellen Sie mit der Option „Bildverhältnis“ das bevorzugte Bildseitenverhältnis ein. Zur Auswahl stehen Ihnen folgende Optionen: Auto, 16:9, 4:3, ZOOM1 und ZOOM2.

HINWEISHENWerten Auto, ZOOM1 und ZOOM2 stehen im VGA-Modus nicht zur Auswahl.

- Mit der Option „Blauer Bildschirm“ stellen Sie ein, ob bei schwachem Bildsignal „Schnee“ oder ein „Blauer Bildschirm“ erscheinen soll.

- Wählen Sie in der Option „Region“ das zu Ihrem Standort passende Land ein.

- Wählen Sie die Option „Rücksetzung“ aus, um das Gerät auf die werkseitigen Einstellungen zurückzusetzen.

ProgrammanwahlProgrammanwahl

Programmliste einblenden (DTV / ATV)Programmliste einblenden (DTV / ATV)

Um sich die komplette Programmliste anzeigen zu lassen, drücken Sie während des TV-Modus auf die Taste [OK]. Mit den Tasten [▲/▼] der Fernbedienung wählen Sie das Programm aus, auf das Sie um-schalten wollen. Drücken Sie zur Bestätigung die Taste [OK]. Blenden Sie die Programmliste durch Drücken der Taste [EXIT] wieder aus.

Favoritenliste (FAV) einblenden (DTV / ATV) Favoritenliste (FAV) einblenden (DTV / ATV)

Die unter „Programme bearbeiten“ ausgewählten Favoriten können Sie sich einblenden, indem Sie während des TV-Modus auf die Taste [FAV] der Fernbedienung drücken. Mit den Tasten [▲/▼] der Fernbedienung wählen Sie das Programm aus, auf das Sie umschalten wollen. Drücken Sie zur Bestätigung die Taste [OK]. Blenden Sie die Favoritenliste durch Drücken der Taste [EXIT] über aus.

Die meisten Fernsehsender liefern kostenfreie Videotext-Informationen, einschließlich der neuesten Nachrichten, Wettervorhersagen, TV-Programmübersicht und Börseninformationen.

Geben Sie die gewünschte Videotextseite mit Hilfe der Zifferntasten der Fernbedienung ein.

Die Seite 100 dient bei den meisten Sendern als Übersichtsseite. Die Seiten ab 101 werden meist als Index Seiten verwendet.

Videotext ModiVideotext Modi

• Stellen Sie ein Programm mit Videotextsignal ein.
• Mit der Taste [TEXT]Täktivieren Sie den Videotextmodus.
• Wählen Sie die gewünschte Videotextseite mit den Zifferntasten oder mit den Farbtasten.
• Mit erneutem Tastendruck auf [TEXT]Textassen Sie den Videotextmodus.

SeltenwahlSeitenwahl

• Geben Sie mit den Zifferntasten eine 3-stellige Zahl, zum Aufrufen der gewünschten Seite, ein.
• Mit den Tasten [CCH/CCHCH] Herteln Sie vorwärts oder rückwärts.

MixmodusMixmodus

Mit dieser Funktion haben Sie die Möglichkeit, sich das Fernsehbild und den Videotext gleichzeitig anzeigen zu lassen.

• Während der Anzeige einer Videotextseite drücken Sie die Taste [MMIXMDXas Fernsehbild und der Videotext werden zur gleichen Zeit angezeigt.
• Mit erneutem Tastendruck auf [MMIX] wird nur noch der Videotext angezeigt.

HINWEISHHNMEH Sodus kann es gelegentlich zu Bildstörungen kommen.

CANCEL TasteCANCEL Taste

Diese Taste dient zum Ausblenden des Videotextes, bis die gesuchte Seite angezeigt werden kann.

Während das Gerät die gewünschte Videotextseite sucht, wird Ihnen das Fernsehbild angezeigt. Erneuter Druck auf diese Taste blendet den Videotext wieder ein.

HaltenHalten

Bei Videotextseiten mit mehreren Unterseiten, können Sie mit der Taste [HOLD] die aktuelle Unterseite „festhalten“. Drücken Sie erneut auf die Taste [HOLD], um diese Funktion auszuschalten.

Index

Mit der Taste [INDEX] können Sie sich die Übersichtsseite 100 einblenden.

ZoomZoom

Sie haben die Möglichkeit sich die angezeigte Videotextseite vergrößert anzeigen lassen.

• Drücken Sie einmal die Taste [SIZE] abere Hälfte der Videotextseite wird angezeigt.
• Drücken Sie ein zweites Mal auf die Taste [SIZE] untere Hälfte der Videotextseite wird angezeigt.
• Um zur Normalen Videotextseitengröße zurückzukehren, drücken Sie ein weiteres Mal auf die Taste [SIZE]SIZE

Lösungstaste Lösungstaste

Mit der Taste [REVEAL]REVEAL Sie sich versteckte Videotext-Informationen anzeigen lassen. Erneuter Druck auf die Taste [REVEAL]REVEAL die Informationen wieder aus.

Farbtasten (Rot, Grün, GelbFBt) sBlau(Rot, Grün, Gelb

Zeigen Sie die Seiten, entsprechend der Inhalte, in den farbigen Feldern am unteren Bildschirmrand an.

UnterseitenUnterseiten

• Im DTV-Modus wählen Sie die Unterseiten mit den Tasten [◀/▶] an. Am unteren Bildschirmrand wird angezeigt ob und wie viele Unterseiten für die aktuelle Videotextseite anwählbar sind.
• Im ATV-Modus betätigen Sie die Taste [S.B.RAGE] und geben die gewünschte Unterseite mit den Zifferntasten (4-stellig) ein.

HINWEISHINWEIS

• Bei DTV: Ist die Anzeige der gewünschten Unterseite weiß, ist sie noch nicht in den Speicher geladen. Warten Sie mit Ihrer Eingabe, bis sie schwarz angezeigt wird.
• Bei ATV: Wollen Sie z.B. die 2 Unterseite von insgesamt 3 Unterseiten anzeigen lassen, geben Sie nach drücken der Taste [S.PAGE]0489Emit Hilfe der Zifferntasten ein. Die gewählte Seite wird gesucht und anschließend angezeigt.

Die Menüeinstellungen der SCART / AV / S-VIDEO / HDMI Modi entspricht den Einstellungen für den TV-Modus. Mit Ausnahme des FUNKTION-Menüs, welches in den genannten Modi nicht anwählbar ist.

BITTE BEACHTEN SIEBITTE BEACHTEN SIE

Bei fehlendem Signaleingang in den Modi DTV / ATV / SCART / AV / S-VIDEO / HDMI erscheint die nachfolgende Anzeige:

DTV

KEIN SIGNAL

4:50

Das Gerät schaltet automatisch nach 5 Min. in den Standby-Modus, wenn kein Signaleingang erfolgt.

Der VGA-Modus unterstützt bis zu 1680x1050@75Hz, damit können Sie dieses Gerät als Multimedia-PC-Monitor benutzen. Im VGA-Modus können Sie folgende Einstellungen vornehmen.

Mit der Taste [SETUP] SETUP Sie das Hauptmenü auf.

• Mit den Tasten [▲/▼] auf der Fernbedienung wählen Sie eines der Untermenüs (BILD, TON, DTV PROGRAMM, FUNKTION). Mit der Taste [▶] oder [OK] rufen Sie das Untermenü auf.
• Mit den Tasten [▲/▼] auf der Fernbedienung wählen Sie den Menüpunkt aus und mit den Tasten [◀/▶] stellen Sie den Wert ein. Mit der Taste [SETUP] siehen Sie in das Hauptmenü zurück. Nach Verlassen des Hauptmenüs werden die Einstellungen automatisch gespeichert.

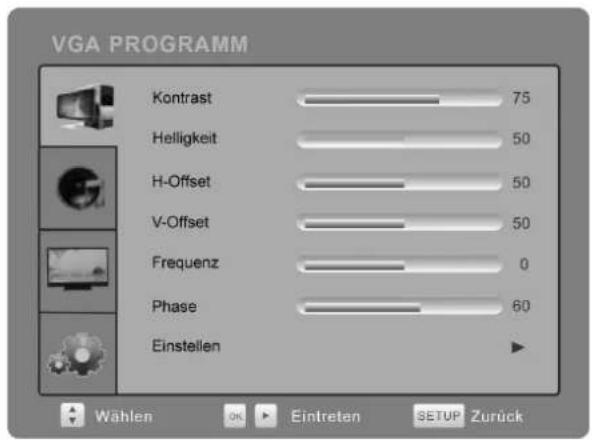

VGA PROGRAMMROGRAMM

Wählen Sie das VGA PROGRAMM-Menü zum Einstellen folgender Optionen aus:

Kontrast, Helligkeit, H-Offset, V-Offset, Frequenz, Phase und Einstellen (Werte automatisch einstellen).

VGA PROGRAMM Kontrast 75 Helligkeit 50 H-Offset 50 V-Offset 50 Frequenz 0 Phase 60 Einstellen Wählen OK Eintreten SETUP Zurück

TON TON

Wählen Sie das TON-Menü zur Einstellung der Klangparameter aus. Die folgenden Optionen stehen zur Verfügung: Tonmodus, Höhen, Bässe, Balance, Auto-Lautstärke und Surround.

• Der Tonmodus kann zwischen Musik, Film, News und Benutzer umgeschaltet werden.
• Auto-Lautstärke aktiviert die automatische Lautstärkeregelung.
• Mit Surround aktivieren/deaktivieren Sie den Surround.

TON Tonmodus Benutzer Höhen 75 Bässe 50 Balance 50 Auto-Lautstärke Aus Surround Aus Wählen Einstellen SETUP Zurück


Wählen Sie das BILD-Menü zur Einstellung der Bildparameter aus. Folgende Einstellmöglichkeiten stehen Ihnen zur Verfügung: Farbtemperatur, Rot, Grün und Blau.

• Die „Farbtemperatur“ kann zwischen Benutzer, Standard, Warm und Kalt umgeschaltet werden.
• Mit „Rot“, „Grün“ und „Blau“ stellen Sie den RGB-Wert der Farbtemperatur ein. Die Anzeige wechselt automatisch auf „Benutzer“.

BILD Farbtemperatur Standard Rot 50 Grün 50 Blau 50 Wählen OK Eintreten SETUP Zurück

BITTE BEACHTEN SIEBITTE BEACHTEN SIE

Während der Einstellung haben Sie keine korrekte Bildanzeige.

FUNKTIONUNKTION

Wählen Sie das FUNKTION-Menü zum Einstellen folgender Optionen aus:

Sprache, Sleep Timer, Bildverhältnis, Blauer Bildschirm, Region und Rücksetzung.

• Mit der Option „Sprache“ stellen Sie die bevorzugte Menüsprache ein.
• Wählen Sie mit der Option „Sleep Timer“ die Zeit aus, nachdem sich das Gerät von selber ausschalten soll. (Aus, 10 min., 20 min., 30 min., 60 min., 90 min., 120 min., 180 min. und 240 min.)

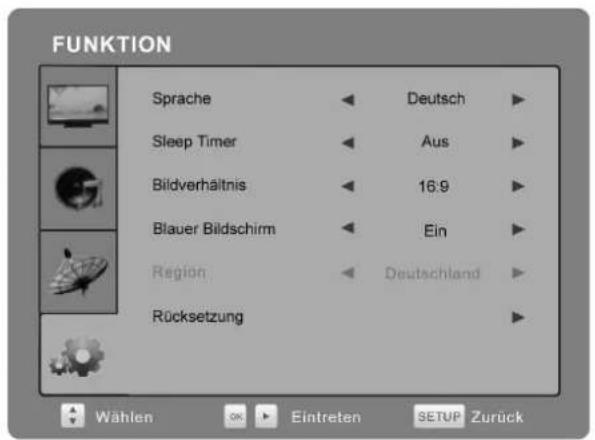

FUNKTION Sprache Deutsch Sleep Timer Aus Bildverhältnis 16:9 Blauer Bildschirm Ein Region Deutschland Rücksetzung Wählen OK Eintreten SETUP Zurück

• Stellen Sie mit der Option „Bildverhältnis“ das bevorzugte Bildseitenverhältnis ein. Zur Auswahl stehen Ihnen folgende Optionen: Auto, 16:9, 4:3, ZOOM1 und ZOOM2.
  HINWEISHENWÖPÖsen Auto, ZOOM1 und ZOOM2 stehen im VGA-Modus nicht zur Auswahl.

- Mit der Option „Blauer Bildschirm“ stellen Sie ein, ob bei schwachem Bildsignal „Schnee“ oder ein „Blauer Bildschirm“ erscheinen soll.

• Die Option „Region“ kann im VGA-Modus nicht angewählt werden.

- Wählen Sie die Option „Rücksetzung“ aus, um das Gerät auf die werkseitigen Einstellungen zurückzusetzen.

Dieses Gerät verfügt über einen USB 2.0 Anschluss. Sie haben die Möglichkeit Musik-, Film- und Photo-Dateien von Ihrem USB Speichermedium wiederzugeben.

Dieses Gerät ist nach den letzten Stand der technischen Entwicklungen im USB Bereich entwickelt worden. Die große Anzahl von verschiedenen USB Speichermedien jeglicher Art die heute angeboten werden, erlaubt es leider nicht, eine volle Kompatibilität mit allen USB Speichermedien zu gewährleisten.

Aus diesem Grund kann es in seltenen Fällen zu Problemen bei der Wiedergabe von USB Speichermedien kommen. Dies ist keine Reinfunktion des Gerätes.

HINWEISEHINWEISE

• Dieses Gerät unterstützt die Formate MP3, MPEG1, MPEG2, AVI, JPEG und BMP.
  • Das Dateisystem unterstützt FAT16, FAT32 und NTFS.
• MTP (Media Transfer Protocol) wird nicht unterstützt.
• Verbinden Sie Ihr USB Speichermedium direkt mit dem USB Anschluss am Gerät. Bei Verwendung von USB Verlängerungskabel kann es zu Kompatibilitäts-Problemen kommen.
• Bevor Sie das USB Speichermedium an das TV Gerät anschließen, machen Sie ein Backup der auf dem USB Speichermedium befindlichen Dateien. Dies verhindert eine eventuelle Daten-Beschädigung oder Datenverlust. Für eine eventuelle Daten-Beschädigung oder Datenverlust übernehmen wir keine Haftung.
• Trennen Sie das USB Speichermedium nicht vom Gerät, während des Datenzugriffs.
• Wollen Sie den Wiedergabemodus ändern, beenden Sie zuerst die aktuelle Wiedergabe durch Drücken der Taste [EXITEXIT
• Je größer die Auflösung der Bilddateien, umso länger dauert es bis die Anzeige auf dem Bildschirm dargestellt wird.
• Bei nicht unterstützen Formaten oder defekten Dateien wird die Meldung „Unsuported format“ eingebendet.

- Drücken Sie die Taste [SSORRICESOLRDRELEN Sie den USB Modus aus.

- Stecken Sie Ihr USB Speichermedium direkt in den USB Anschluss auf der linken Seite des Gerätes. Das USB Betriebsmenü erscheint auf dem Bildschirm.

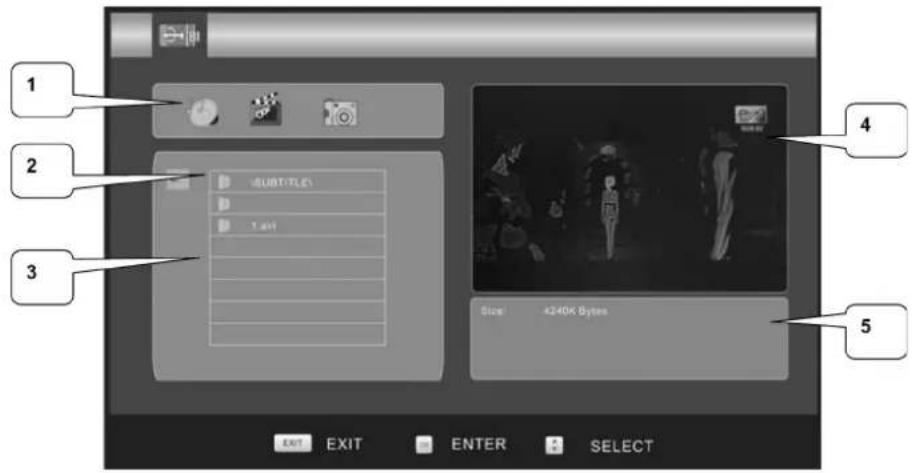

1 2 3 SUBTITLE 1.4bit Size: 4240K Bytes EXIT EXIT ENTER SELECT 4 5

1: Statusfenster Zeigt den aktuellen Wiedergabemodus an.

2: Datenverzeichnis Fenster Zeigt den Pfad an.

3: Dateifenster Zeigt die Dateien des aktuellen Pfades an.

4: Vorschaufenster Film- bzw. Photo-Vorschaufenster.

5: Informationsfenster Zeigt die Informationen der aktuellen Datei an.

- Drücken Sie die Tasten [◀/▶] zur Auswahl des Wiedergabemodus und bestätigen Sie Ihre Auswahl mit der Taste [OK]. Der aktuell gewählte Wiedergabemodus ist hervorgehoben.

HINWEISHINWEIS

Wollen Sie wieder in den Wiedergabe-Auswahl-Modus wechseln, drücken Sie die Taste [EXIT] EXIT

Symbol	Beschreibung
	Musik Modus
	Film Modus
	Photo Modus

- Wählen Sie die gewünschte Datei mit den Tasten [▼/▲] aus und bestätigen Sie die Taste [OK]. Im Vorschaufenster erscheint das ausgewählte Bild bzw. Film.

- Wollen Sie die Bilder oder Filme auf dem kompletten Bildschirm anzeigen, drücken Sie die Wiedergabetaste [▶]. Es wird die erste Datei angezeigt bzw. abgespielt.

- Drücken Sie die Tasten [▶▶/▶▶], um zur nächsten bzw. vorherigen Datei zu wechseln.

- Bei Film- bzw. Musik-Dateien: Mit den Tasten [▶/◀] können Sie in der Datei vorwärts bzw. rückwärts suchen.

- Um die Wiedergabe zu stoppen, drücken Sie die Taste [■].

Bevor Sie sich mit dem Problem an den Kundendienst werden, versuchen Sie bitte zunächst eine

Problemlösung anhand nachstehender Liste:

Display

ProblemPötzliche Ursache und	Lösungsvorschlag und LösungsvorschlagMögliche Ursache und Lösungsvorschlag
Kein Bild, Status LED leuchtet nicht	Überprüfen Sie, ob der Netzstecker korrekt in der Steckdose steckt.Überprüfen Sie mit einem anderen Gerät den Stromfluss der Steckdose bzw. schließen Sie das Gerät an eine andere Steckdose an.
	Überprüfen Sie, ob die Signalkabel der Quellengeräte korrekt ange- schlossen sind.Überprüfen Sie, ob das Quellengerät eingeschaltet ist.
Flimmerndes Bild	Überprüfen Sie, ob das Eingangssignal des Quellengerätes den Spezifi- kationen des Fernsehers entspricht.
	Überprüfen Sie, ob die Einstellungen im PC-Menü mit den Video- Ausgangseinstellungen des PC übereinstimmen.Stellen Sie die Werte neu ein.
	Abtastfrequenz (H): 30 kHz – 75 kHzAbtastfrequenz (V): 50 Hz – 75 HzMax. Displaymodus: 1680x1050@75Hz

Sound und TV

Problem Mögliche Ursache und Lösungsvorschlag
Der Fernseher lässt sich nicht einschalten.	Überprüfen Sie, ob das Netzkabel richtig am Netzteil und an der Steck-dose angeschlossen ist.
Kein Ton.	Überprüfen Sie, ob die Audiokabel korrekt angeschlossen sind.
	Überprüfen Sie die Lautstärke.
	Vergewissern Sie sich, dass die Ohrhörer nicht angeschlossen sind.
	Bei HDMI auf die richtige Einstellung des Zuspielgerätes achten! (PCM)
Laustärke zu gering.	Überprüfen Sie die Lautstärke.
	Stellen Sie die Lautstärke ein.
Bild verschneit.	Überprüfen Sie, ob die Antenne bzw. das Antennenkabel beschädigt ist.
Die Fernbedienung funktioniert nicht.	Überprüfen Sie, ob die Batterien erschöpft sind.Überprüfen Sie, ob die Batterien richtig Kontakt haben bzw. korrekt eingesetzt sind.Überzeugen Sie sich davon, dass sich keine Hindernisse zwischen Fern-bedienung und Sensor befindet.Überzeugen Sie sich davon, dass keine starken Lichtquellen auf das Sensorfenster scheinen.

Technische DatenTechnische Daten

LCD-Bildschirm	Diagonale 19" (48 cm)	22" (56 cm) 24" (61 cm)
	Auflösung 1440 x 900	1366 x 768 1920 x	1080
	Paneltyp Farb-TFT
Eingangssignal	Synchronsignal H/V Trennung, TTL positiv/negativH/V Composite, TTL positiv/negativGrünsynchron 0,3Vp_p, negativ
	Videosignal 0,7 Vp_p@75 Ohm
TV/Video	Bildsystem PAL/SECAM/NTSC (Videomodus)
	Audiosystem DK/I/BG/L
	Videoformat CVBS, RGB, S-VIDEO, VGA
Spannungsversorgung	Netzteil Eingang AC 100V-240V (50/60 Hz)
	Netzteil Ausgang	DC 12V/4,5A
Umweltfaktoren	Betriebstemperatur	5°C ~ 35°C
	Betriebsluftfeuchtigkeit	10% ~ 80%
	Lagertemperatur	-20°C ~ 45°C
	Lagerluftfeuchtigkeit	5% ~ 95 %
Audioparameter	Audioeingang	3,5 mm Klinke (L, R), 0,5 ± 0,3Vrms
	Frequenzgang	TV-Signal: 100 Hz ~ 12 kHz (-3dB)AV: 100 Hz ~ 15 kHz (-3dB)
Digital-TV	Eingangsstecker	IEC-Typ, IEC 169-2, Buchse
	Frequenzbereich (VHF/UHF)	174 MHz ~ 858 MHz
	Kanalbereich (VHF/UHF)	7 & 8 MHz
USB	Formate	MP3, MPEG1, MPEG2, AVI, JPEG, BMP

Technische Änderungen vorbehalten!

Konformitätserklärung

Hiermit erklärt die Firma ETV – Elektro-Technische Vertriebsgesellschaft mbH, dass sich das Gerät CTV 4926 LCD/DVB-T / CTV 4929 LCD/DVB-T / CTV 4932 LCD/DVB-T in Übereinstimmung mit den grundlegenden Anforderungen, der europäischen Richtline für elektromagnetische Verträglichkeit (2004/108/EG) und der Niederspannungsrichtlinie (2006/95/EG) befindet.

Unterstützte PC-Eingangshock-Eingangsmodi
AuflösungAuflösung	Fgeq. (kHz)Freq. (kHz)Hözel. Fréqr (MHz)q. (Hz)Vedr	Fteq. (Hz)FormatFormat
640x350 31,5 70,0 DOS
720x400 31,5 70,0 DOS
640x480 31,5 60,0 DOS
640x480 37,9 72,0	VESA
640x480 37,5 75,0	VESA
800x600 35,1 56,2	VESA
800x600 37,9 60,0	VESA
800x600 48,1 72,0	VESA
800x600 46,9 75,0	VESA
1024x768	48,4 60,0	VESA
1024x768	56,5	70,11	VESA
1024x768	60,0 75,0	VESA
1280x1024	64,0 60,0	VESA
1280x1024	85,0 75,0	VESA
1600x1200	75,0 60,0	VESA
1600x1200	81,3 65,0	VESA

Bitte beachten Sie

• Dieses Gerät unterstützt nur die oben aufgeführten Displaymodi. Für die beste Wiedergabe wählen Sie einen der oben aufgeführten Displaymodi.
• Auf Grund der unterschiedlichen Grafikkarten (insbesondere nicht standardgemäße Signalausgänge) kann das Bild gestört sein, selbst wenn mit Auto Config im BILD-Menü eingestellt.

• Zur Schonung des Bildschirms empfehlen wir auch hierbei die Energiesparfunktion des PCs zu verwenden.

• Gegenüber Verbrauchern gewähren wir bei privater Nutzung des Geräts eine Garantie von 24 Monaten ab Kaufdatum.

Ist das Gerät zur gewerblichen Nutzung geeignet, gewähren wir beim Kauf durch Unternehmer für das Gerät eine Garantie von 12 Monaten.

Die Garantiezeit für Verbraucher reduziert sich auf 12 Monate, sofern sie ein zur gewerblichen Nutzung geeignetes Gerät – auch teilweise – gewerblich nutzen.

1. Voraussetzung für unsere Garantieleistungen sind der Kauf des Geräts in Deutschland bei einem unserer Vertragshändler sowie die Übersendung einer Kopie des Kaufbelegs und dieses Garantiescheins an uns.

Befindet sich das Gerät zum Zeitpunkt des Garantiefalls im Ausland, muss es auf Kosten des Käufers uns zur Erbringung der Garantieleistungen zur Verfügung gestellt werden.

1. Mängel müssen innerhalb von 14 Tagen nach Erkennbarkeit uns gegenüber schriftlich angezeigt werden. Besteht der Garantieanspruch zu Recht, entscheiden wir, auf welche Art der Schaden/Mangel behoben werden soll, ob durch Reparatur oder durch Austausch eines gleichwertigen Geräts.

2. Garantieleistungen werden nicht für Mängel erbracht, die auf der Nichtbeachtung der Gebrauchsanweisung, unsachgemäßer Behandlung oder normaler Abnutzung des Geräts beruhen. Garantieansprüche sind ferner ausgeschlossen für leicht zerbrechliche Teile, wie zum Beispiel Glas oder Kunststoff. Schließlich sind Garantieansprüche ausgeschlossen, wenn nicht von uns autorisierte Stellen Arbeiten an dem Gerät vornehmen.

3. Durch Garantieleistungen wird die Garantiezeit nicht verlängert. Es besteht auch kein Anspruch auf neue Garantieleistungen. Diese Garantieerklärung ist eine freiwillige Leistung von uns als Hersteller des Geräts. Die gesetzlichen Gewährleistungsrechte (Nacherfüllung, Rücktritt, Schadensersatz und Minderung) werden durch diese Garantie nicht berührt.

Stand 03 2008

GarantieabwicklungGarantieabwicklung

Sollte Ihr Gerät innerhalb der Garantiezeit einen Mangel aufweisen, bitten wir Sie, uns Ihren Garantieanspruch mitzuteilen.

Die schnellste und komfortabelste Möglichkeit ist die Anmeldung über unser SLI (Service Logistik International) Internet-Serviceportal.

Sie können sich dort direkt anmelden und erhalten alle Informationen zur weiteren Vorgehensweise Ihrer Reklamation.

Über einen persönlichen Zugangscode, der Ihnen direkt nach Ihrer Anmeldung per E-Mail übermittelt wird, können Sie den Bearbeitungsablauf Ihrer Reklamation auf unserem Serviceportal online verfolgen.

Alternativ können Sie uns den Servicefall per E-Mail

[e-mail]@etv.de

oder per Fax

0 21 52 9 20 68 15 9720 06 15 97

mitteilen.

Bitte teilen Sie uns Ihren Namen, Vornamen, Straße, Hausnummer, PLZ und Wohnort, Telefon-Nummer, Nummer soweit vorhanden, Fax-Nummer-Nuch-Email-Altesse-Adresse-Weiteren benötigen wir die Typenbezeichtypenbezeichnung des reklamierten Gerätes, eine kurze Fehlerbeschreibung, das Kaufdatum und den Händler, bei dem Sie das Neugerät erworben haben.

Nach Prüfung Ihres Garantieanspruches erhalten Sie von uns einen fertig ausgefüllten Versandaufkleber. Sie brauchen diesen Aufkleber nur noch auf die Verpackung Ihres gut verpackten Gerätes zu kleben und das Paket bei der nächsten Annahmestelle der Deutschen Post / DHL abzugeben. Der Versand erfolgt für Sie kostenlos an unser Servicecenter bzw. Servicepartner.

Bitte fügen Sie dem Paket eine Kopie Ihres Kaufbeleges (Kassenbon, Rechnung, Lieferschein) sowie eine kurze Fehlerbeschreibung bei.

Ohne den Garantienachweis (Kaufbeleg) kann Ihre Reklamation nicht kostenfrei bearbeitet werden.

Bitte nehmen Sie in keinem Fall eine unfreie Einsendung Ihres Gerätes vor. Bei unfreien Lieferungen entfällt Ihr Anspruch auf Garantieleistungen.

Haben Sie Fragen zur Bedienung, zur Inbetriebnahme oder Anschluss? Gerne hilft Ihnen unser Service-team weiter. Sie erreichen uns Mo. – Do. 8:30-17:00 Uhr und Fr. 8:30-14:00 Uhr unter folgender Ruf-nummer:

0 21 52 - 2006 666

ETV

Elektro-Technische Vertriebsgesellschaft mbH

Industriering Ost 40

D-47906 Kempen

Schonen Sie unsere Umwelt, Elektrogeräte gehören nicht in den Hausmüll.

Nutzen Sie die für die Entsorgung von Elektrogeräten vorgesehenen Sammelstellen und geben dort Ihre Elektrogeräte ab die Sie nicht mehr benutzen werden.

Sie helfen damit die potenziellen Auswirkungen, durch falsche Entsorgung, auf die Umwelt und die menschliche Gesundheit zu vermeiden.

Sie leisten damit Ihren Beitrag zur Wiederverwertung, zum Recycling und zu anderen Formen der Verwertung von Elektro- und Elektronik-Altgeräten.

Informationen, wo die Geräte zu entsorgen sind, erhalten Sie über Ihre Kommunen oder die Gemeindeverwaltungen.

GARANTIE-KARTE

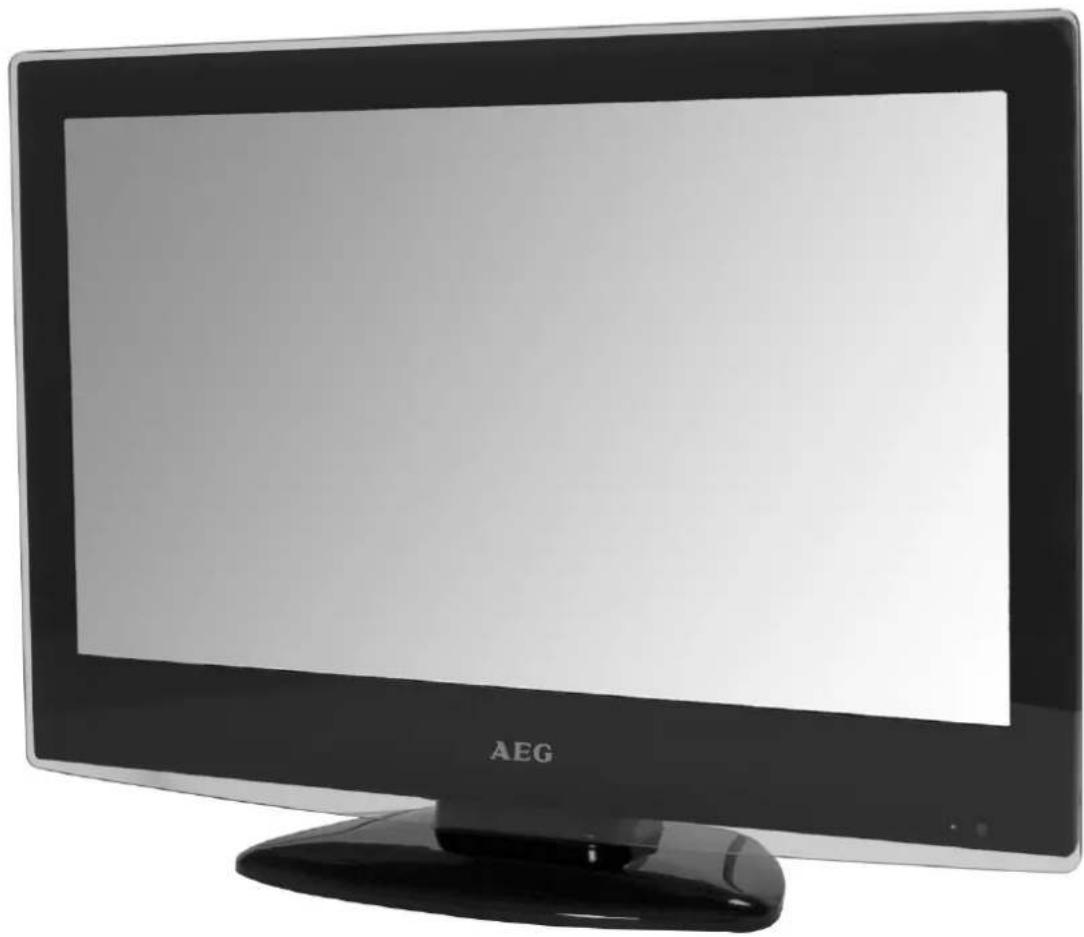

CTV 4926 LCD/DVB-T CTV 4929 LCD/DVB-T CTV 4932 LCD/DVB-T

24 Monate Garantie gemäß Garantie-Erklärung

Kaufdatum, Händlerstempel, Unterschrift

ETV

Elektro-technische Vertriebsgesellschaft mbH Industriering Ost 40 D - 47906 Kempen
